Ваз 2106 замок зажигания подключение проводов. Подключение проводов к замку зажигания ВАЗ 2106: пошаговая инструкция

Как правильно подключить провода к замку зажигания ВАЗ 2106. Какие инструменты понадобятся для замены замка зажигания. Какие основные ошибки допускают при подключении проводов к замку зажигания ВАЗ 2106.

Устройство и принцип работы замка зажигания ВАЗ 2106

Замок зажигания ВАЗ 2106 представляет собой важный элемент электрооборудования автомобиля. Он выполняет следующие основные функции:

  • Включение и выключение электропитания бортовой сети автомобиля
  • Запуск и остановка двигателя
  • Блокировка рулевого вала для предотвращения угона

Конструктивно замок зажигания ВАЗ 2106 состоит из следующих элементов:

  • Корпус замка с контактной группой
  • Цилиндр замка с ключом
  • Поводок для блокировки рулевого вала
  • Электрические контакты для подключения проводов

При повороте ключа в замке зажигания происходит замыкание определенных контактов, что обеспечивает подачу питания на различные электрические цепи автомобиля. Всего у замка зажигания ВАЗ 2106 имеется 4 положения ключа:


  1. 0 — выключено (зажигание выключено, ключ можно вынуть)
  2. I — включены приборы и цепь зажигания
  3. II — включен стартер (нефиксированное положение)
  4. III — стоянка (зажигание выключено, руль заблокирован)

Необходимые инструменты для замены замка зажигания

Для выполнения работ по замене замка зажигания ВАЗ 2106 потребуются следующие инструменты и материалы:

  • Набор отверток (крестовая и плоская)
  • Торцевые головки на 10 и 13
  • Пассатижи
  • Изоляционная лента
  • Мультиметр
  • Новый замок зажигания

Перед началом работ рекомендуется отключить аккумулятор во избежание короткого замыкания. Также стоит приготовить яркий фонарик, так как придется работать в стесненном пространстве под рулевой колонкой.

Порядок демонтажа старого замка зажигания

Демонтаж старого замка зажигания ВАЗ 2106 выполняется в следующей последовательности:

  1. Снять кожух рулевой колонки, открутив 3 винта крепления
  2. Отсоединить разъем проводов от контактной группы замка
  3. Открутить болты крепления замка к рулевой колонке
  4. Аккуратно извлечь замок в сборе из рулевой колонки
  5. Снять поводок блокировки руля с вала замка

При демонтаже важно не повредить контакты и провода. Если замок заклинило, может потребоваться его аккуратное выбивание через специальное отверстие в рулевой колонке.

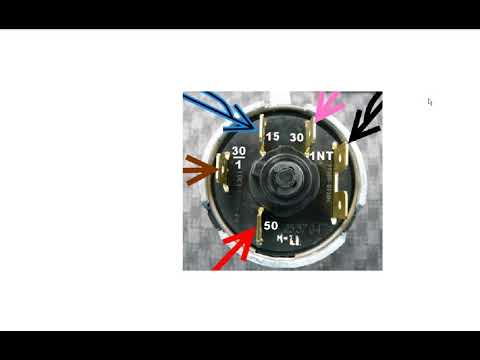

Схема подключения проводов к замку зажигания ВАЗ 2106

Схема подключения проводов к контактам замка зажигания ВАЗ 2106 выглядит следующим образом:

  • 30 — постоянный плюс от аккумулятора (красный провод)
  • 15 — плюс после включения зажигания (розовый провод)
  • 50 — плюс на стартер (черно-красный провод)
  • INT — плюс на прерыватель (белый провод)
  • АСС — плюс на дополнительное оборудование (синий провод)

Важно строго соблюдать соответствие цветов проводов и контактов замка согласно схеме. Перепутывание проводов может привести к выходу из строя электрооборудования.

Пошаговая инструкция по подключению проводов

Процесс подключения проводов к новому замку зажигания ВАЗ 2106 состоит из следующих этапов:

  1. Зачистить концы проводов от изоляции на 5-7 мм
  2. Надеть на провода изоляционные трубки
  3. Подсоединить провода к соответствующим контактам замка согласно схеме
  4. Обжать наконечники проводов пассатижами
  5. Надвинуть изоляционные трубки на места соединений
  6. Проверить надежность фиксации проводов на контактах
  7. Собрать разъем, вставив в него контакты с проводами

После подключения необходимо проверить работу замка во всех положениях. При необходимости подтянуть контакты или заменить окисленные клеммы.


Установка нового замка зажигания

Установка нового замка зажигания ВАЗ 2106 производится в обратной последовательности:

  1. Установить поводок блокировки руля на вал замка
  2. Вставить замок в сборе в отверстие рулевой колонки
  3. Закрепить замок болтами, не затягивая их до конца
  4. Подсоединить разъем с проводами к контактной группе
  5. Проверить работу замка во всех положениях
  6. Окончательно затянуть болты крепления замка
  7. Установить на место кожух рулевой колонки

После установки следует несколько раз проверить работу замка, запуск двигателя и блокировку руля. При обнаружении неисправностей необходимо устранить их до начала эксплуатации автомобиля.

Распространенные ошибки при подключении

При самостоятельном подключении проводов к замку зажигания ВАЗ 2106 нередко допускаются следующие ошибки:

  • Перепутывание проводов местами
  • Некачественная зачистка и обжим проводов
  • Повреждение изоляции проводов
  • Неправильная сборка разъема
  • Слабая затяжка контактов

Любая из этих ошибок может привести к нестабильной работе электрооборудования или выходу его из строя. Поэтому важно внимательно следовать инструкции и перепроверять качество соединений.


Проверка работоспособности после подключения

После подключения проводов к новому замку зажигания ВАЗ 2106 необходимо выполнить следующие проверки:

  1. Проверить включение габаритных огней и подсветки приборов
  2. Убедиться в работе указателей поворота и аварийной сигнализации
  3. Проверить запуск двигателя
  4. Проконтролировать работу стеклоочистителей и омывателя
  5. Убедиться в нормальной работе магнитолы и прикуривателя
  6. Проверить блокировку руля в положении «стоянка»

При обнаружении каких-либо отклонений в работе электрооборудования необходимо еще раз проверить правильность и надежность подключения всех проводов к замку зажигания.
