Каким кабелем делать ввод в дом электричества от столба

Существует два основных способа подключения дома к электричеству. Все работы должны проводиться с учетом норм ГОСТ, СНИП и ПУЭ.

Содержание

1. С чего начать подключение электричества в дом от столба
2. Правила подключения электричества к дому
3. Как сделать ввод электричества в частный дом от столба
4. Подземный ввод (СИП)
5. Специфика использования СИП
6. Воздушный ввод
7. Арматура для крепления СИП-провода
8. Какой кабель нужен для подключения дома
9. Какое должно быть сечение кабеля и мощность вводного автомата
10. Как происходит ввод электричества в деревянный дом

С чего начать подключение электричества в дом от столба

Нельзя заниматься вводом электричества без проектных работ. Правильно все чертежи выполнять не самостоятельно, а при помощи соответствующих специалистов.

Они определят не только будущее местоположение кабеля, но и его сечение и маркировку. Также до подключения дома к электросети доведется получить соответствующее разрешение.

Правила подключения электричества к дому

До обустройства траншеи для электрокабеля необходимо предварительно узнать о наличии других кабелей поблизости. Это могут быть не только электросети, но и прочие коммуникации.

В таком случае уместно пригласить представителей этих ведомств и компаний для согласования места прокладки траншеи, чтобы предотвратить порчу прочих кабелей.

Существуют нормы глубины прокладки кабеля. Траншея должна быть не менее 90 см глубиной, также в ней необходимо закладывать песчаную подушку толщиной не менее 20 см, и только затем заниматься укладкой кабеля. Это обязательно должна быть место ниже точки промерзания.

Свои особенности есть и у самого способа укладки. Кабель ни в коем случае не тянут и не натягивают, он должен лежать свободными волнами.

Как только это сделано, кабель засыпают еще одним слоем песка толщиной не менее 30 см, оставшийся объем траншеи заполняют изъятым из нее грунтом. Также в месте прокладки обязательно устанавливают предупреждающие ленты.

Важно! Некоторые типы грунта осыпаются и сползают, что в конечном итоге приведет к скорой порче коммуникаций. В таком случае прокладка становится еще более длительным и дорогостоящим процессом.

Для этого создают канал из железобетона, который сверху закрывают армированными плитками. В некоторых случаях ограничиваются использованием влагостойкого кирпича и блоков из бетона.

Как сделать ввод электричества в частный дом от столба

Существует два способа ввода электричества в частный дом:

•       подземный
•       воздушный

Оба способа имеют свою специфику крепления.

Подземный ввод (СИП)

Раскачивающиеся в воздухе провода при сильном ветре – не лучшее зрелище, которое часто портит внешний вид дома и представляет опасность. И это не единственная причина, по которой многие владельцы частных домов выбирают подземный ввод электричества от столба.

Кроме того, что провод не будет подвергаться воздействию разнообразных (и зачастую неблагоприятных) погодных условий, подземный ввод также обеспечивает большую пожарную безопасность. Его ощутимый минус – большие трудовые затраты.

Важно! При этом проводка под землей все равно подвергается неблагоприятному воздействию окружающей среды. Речь о возможных грунтовых водах и прорастании корней деревьев.

В районах с суровыми зимами важно такое явление, как вспучивание почвы. Также грунт может просесть, проводка в значительной степени подвергается коррозии. И последний аспект – это животные, в особенности грызуны, которые могут прервать подачу электроэнергии в дом.

Специфика использования СИП

Чтобы нивелировать воздействие коррозии и прочих неблагоприятных природных явлений, кабель в траншею закладывают в специальной оплетке. Такая оплетка называется также броней и представляет из себя стальную спираль, проложенную по внутреннему слою изоляции.

Это марки кабелей ВБ бШв и ВБ бШВнг. Но в некоторых случаях приходится использовать кабели со свинцовой броней или оболочкой из алюминия.

Делается это в особенно агрессивных условиях для кабеля: на болотах, солончаках и поблизости от полигонов отходов, чтобы избежать химических реакций.

Другой вариант – это небронированный кабель, который укладывают в трубу из полиэтилена низкого давления. В таком случае выбирают кабели марок NYM, ВВГ и СИП.

Важно! Место, в котором кабель будет выходить из земли и входить в дом, также должно быть обустроено в соответствии с нормами. 2 м кабеля вплоть до входа в дом закрывают трубой из металла.

Рассчитывают радиус изгиба трубы: не более 1 диаметра кабеля с оболочкой, умноженного на 20. Чаще всего заводят кабель в дом через фундамент частного дома. В ходе этого процесса используют монтажную пену в качестве герметика и текстиль, смоченный в цементном молочке. Другой способ – это поднятие кабеля до нужного уровня в металлической трубе. Его используют обычно при монолитном фундаменте.

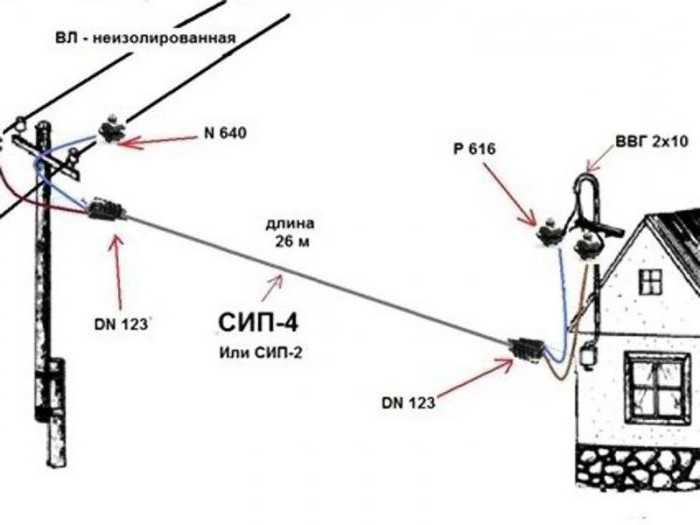

Воздушный ввод

Воздушный ввод позволяет избежать трудовых и денежных затрат на рытье траншеи и укладку кабеля. Также в воздушной среде легче будет контролировать состояние кабеля, при поломке не нужно будет искать место и вскрывать траншею.

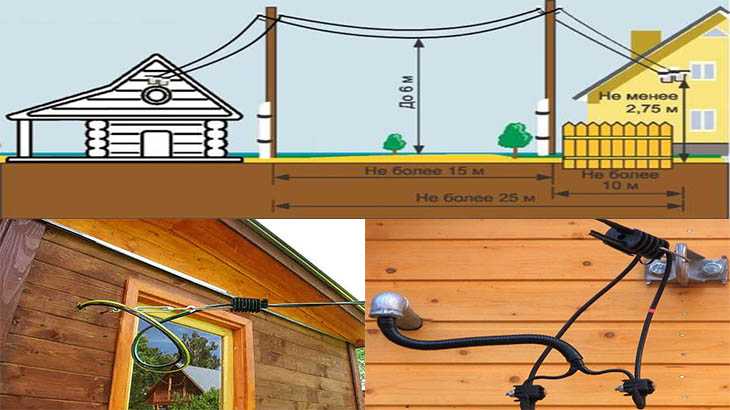

И все же здесь также существует ряд требований. Ввод кабеля воздушным способом в дом должен происходить на высоте не менее 2,75. Чаще всего ввод обеспечивается в щиток УЗО, в других случаях обустраивают трубостойку. Если она изогнутой формы, то ее называют гусак.

От столба до точки ввода кабель можно протянуть не более чем на 10 м. Если расстояние больше, то необходима установка дополнительной опоры. Между соседними опорами не должно быть более 15 м. В таком случае будет отличаться и тип провода.

При расстояниях менее 10 м обычно рекомендуют использовать кабель сечением 4 мм с медным проводом. Для больших расстояний используют кабель с сечением 6 мм.

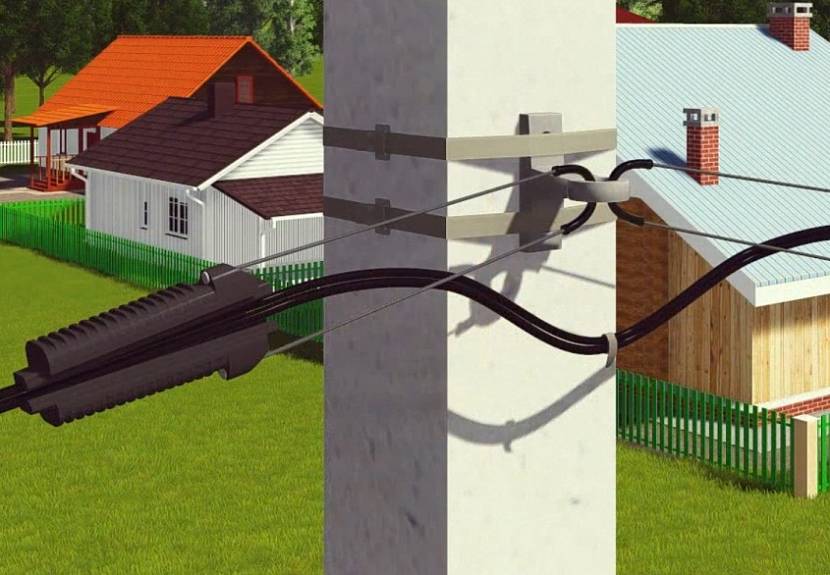

Арматура для крепления СИП-провода

Ранее кабель крепился на изоляторах и разносился в разные стороны, чтобы не возникло перехлеста и короткого замыкания. Но теперь применяют СИП-провода.

СИП-провода обладают рядом преимуществ:

• больше не требуются специальные столбы с изоляторами
• опоры можно ставить на расстоянии большем, чем ранее
• подходит для ввода электричества в жилые дома, а также для обустройства уличного освещения
• подходит для электросетей до 35 000 Вольт
• больше не существует проблемы перехлеста

СИП, самонесущий изолированный провод, требует стеклянных, полимерных или фарфоровых изоляторов и специальной арматуры.

Специальная арматура осуществляет защитную функцию. Например, при падении дерева на линию электропередач кабель сможет остаться целым благодаря разрушению данной арматуры.

Какой кабель нужен для подключения дома

Тип кабеля для подключения выбирают специалисты. При этом учитывается большое количество параметров и условия. Различные кабели необходимы для воздушного и подземного способа ввода, играет роль и расстояние, которое будет разделять точку ввода и ближайшую опору электропередач.

Также сечение провода будет отличаться в случае использования различных металлов. Как правило, для алюминиевых образцов диаметр должен быть больше, чем для медных.

Специалисты советуют использовать кабель с запасом по качеству, ведь от бесперебойной подачи электроэнергии будет зависть сохранность и работа всех электроприборов в доме.

Какое должно быть сечение кабеля и мощность вводного автомата

При небольшой длине трассы и воздушном способе подойдет медный провод с сечением 4 мм, при длине трассы более 10 м понадобится медный кабель с сечением 6 мм.

В случае использования алюминиевого кабеля сечение должно составлять уже 15 мм. Алюминиевый кабель дешевле, чем медный. Мощность вводного автомата рассчитывается из характеристик кабеля и составляет от 32 до 63 ампер.

Как происходит ввод электричества в деревянный дом

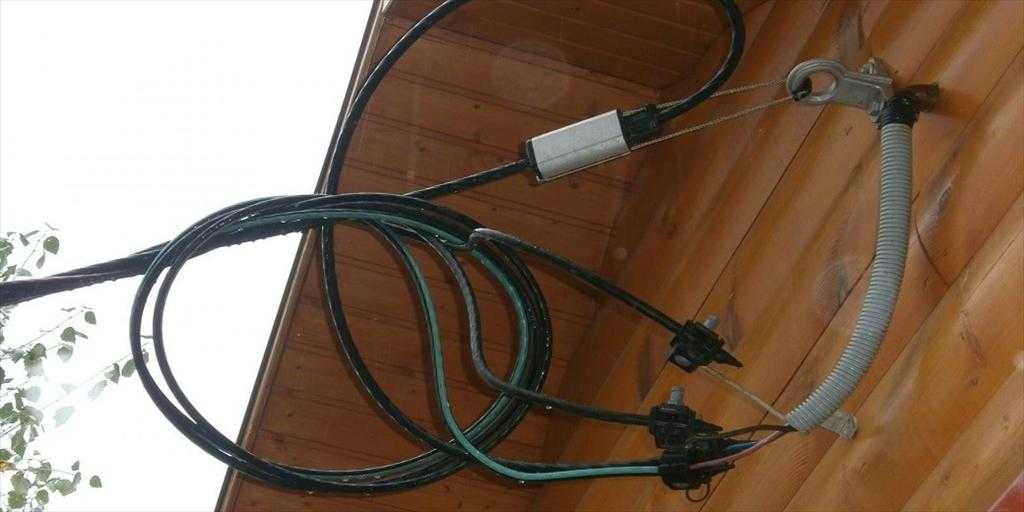

Чаще всего выбирают воздушный тип ввода электроэнергии. Все чаще также применяются СИП-провода со специальной арматурой. Для СИП норма высоты точки ввода в деревянный дом – 2,5 м.

Неизолированные провода в случае с деревянными строениями требуют типичных 2,75 см высоты. Нечасто выбирают ввод через крышу, скорее, в проекте речь пойдет об отверстии в стене.

Для этого используется отрезок стальной трубы, согласно нормам СНИП. После прокладки кабеля через так называемую «гильзу», необходимо произвести ее уплотнение как со стороны дома, так и со стороны улицы.

Вата, монтажная пена и ватин для этих целей категорически не подходят, так как по нормам, уплотнение обязано быть негорючим. Поэтому применяют фарфоровую втулку и асбестовую нить или раствор с алебастром.

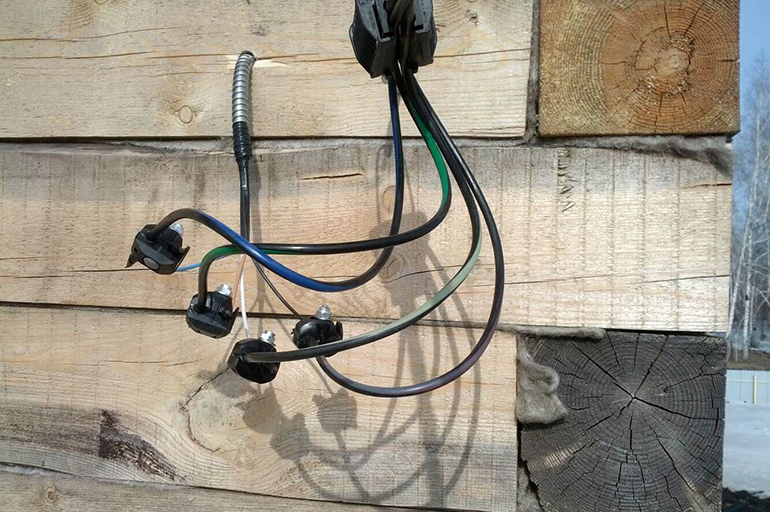

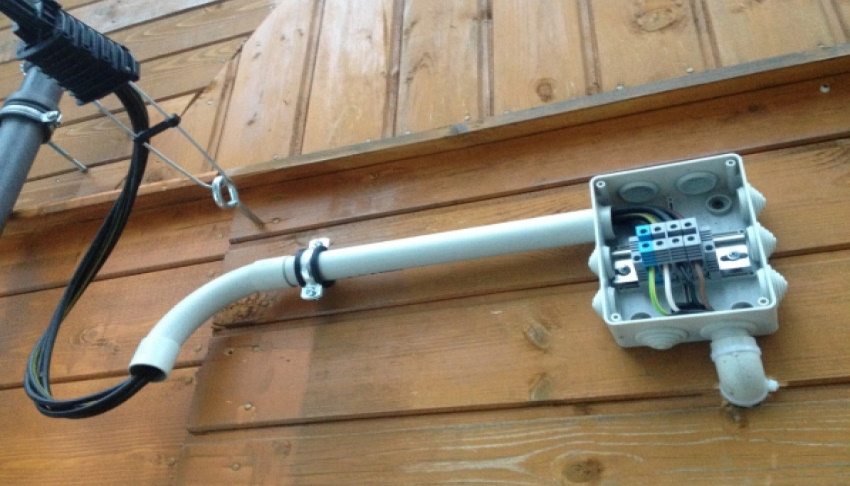

Монтаж производят по двум типам: при помощи анкерного кронштейна и зажима вводят провод СИП без разрыва, либо осуществляют переход провода СИП в кабель ВВГнг, и в дом вводится кабель ВВГнг.

Подключение дома или бытовки к системе электросетей после проектирования должны выполнять соответствующие специалисты. Ими производится выбор типа ввода, а также определяется маршрут прокладки, марка и сечение кабеля.





Помогла ли вам статья?

Ввод электричества в деревянный дом, правила и видеоинструкция

Содержание:

• Правила прокладки питающего кабеля
• Воздушный ввод электричества в деревянный дом
• Ввод электропитания в деревянный дом
• Защита вводного кабеля в деревянный дом
• Видеоинструкция по вводу электричества в деревянный дом своими руками

Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.

Правила прокладки питающего кабеля

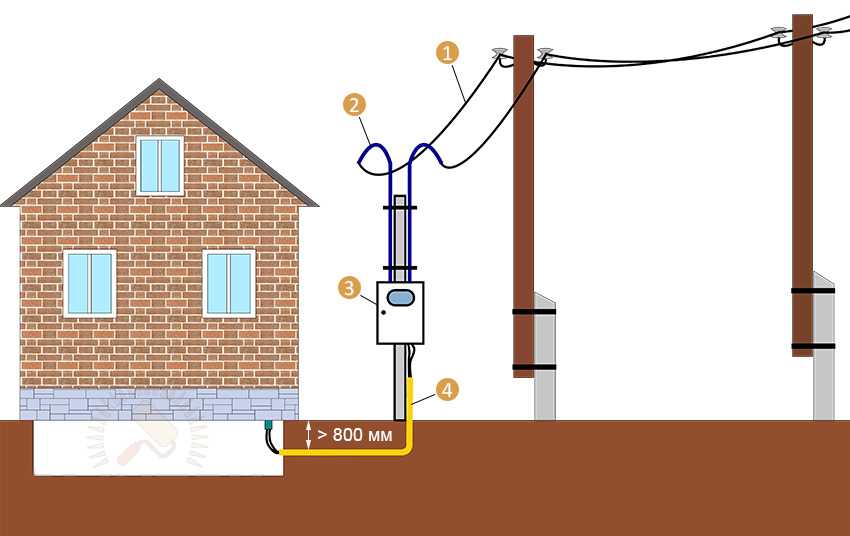

Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

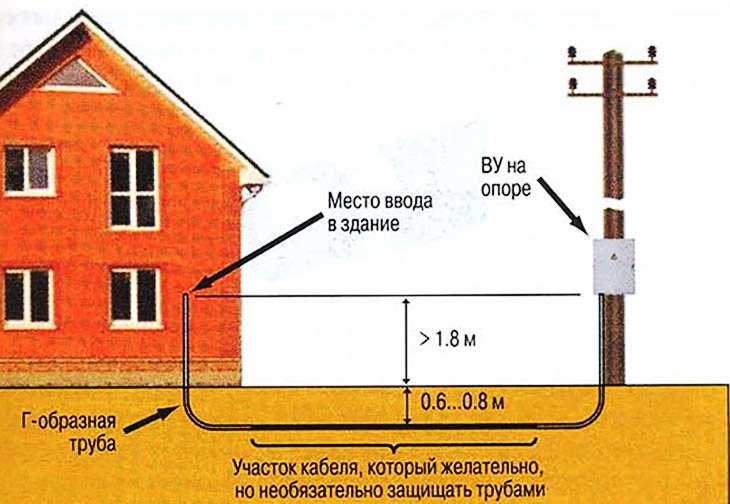

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.

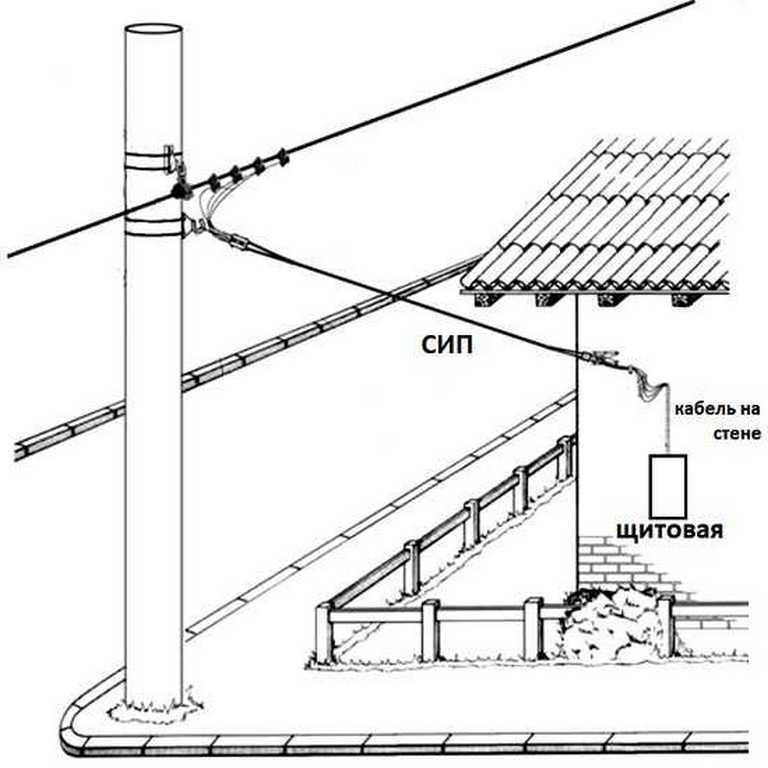

Воздушный ввод электричества в деревянный дом

По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

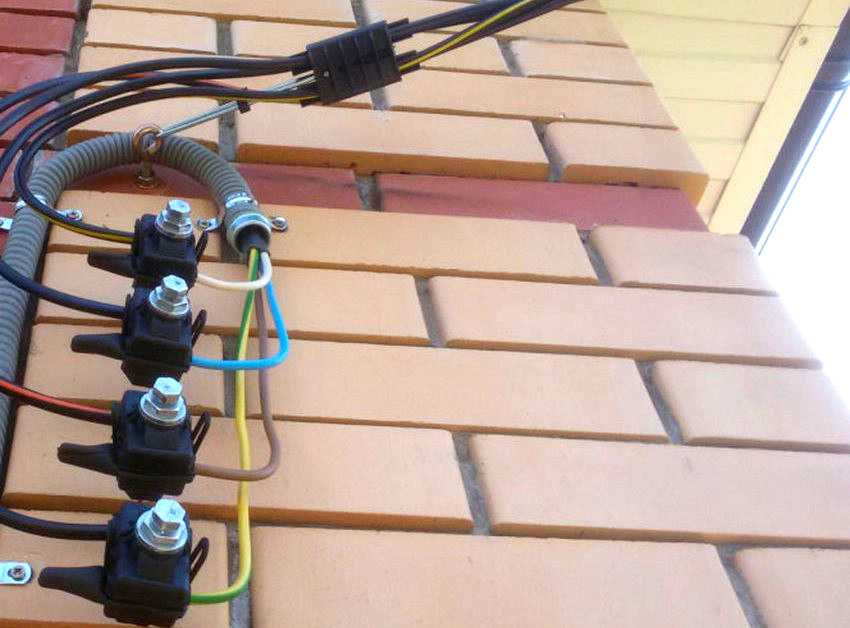

Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

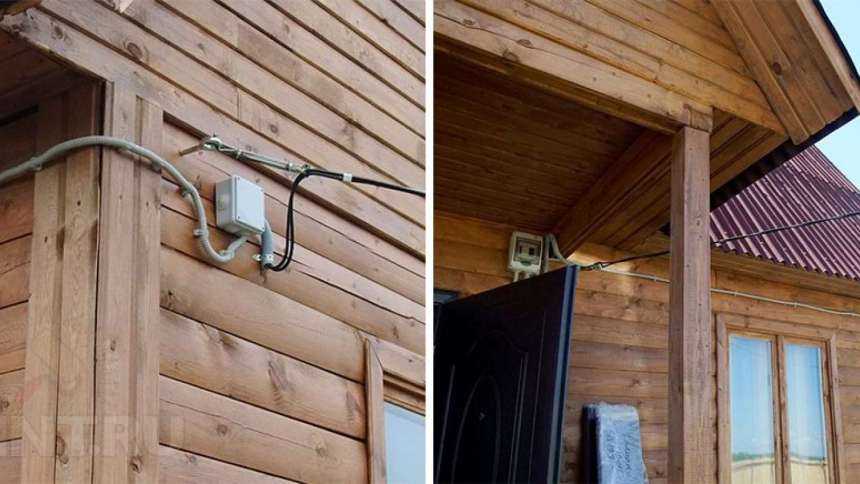

Ввод электропитания в деревянный дом

Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.

мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.

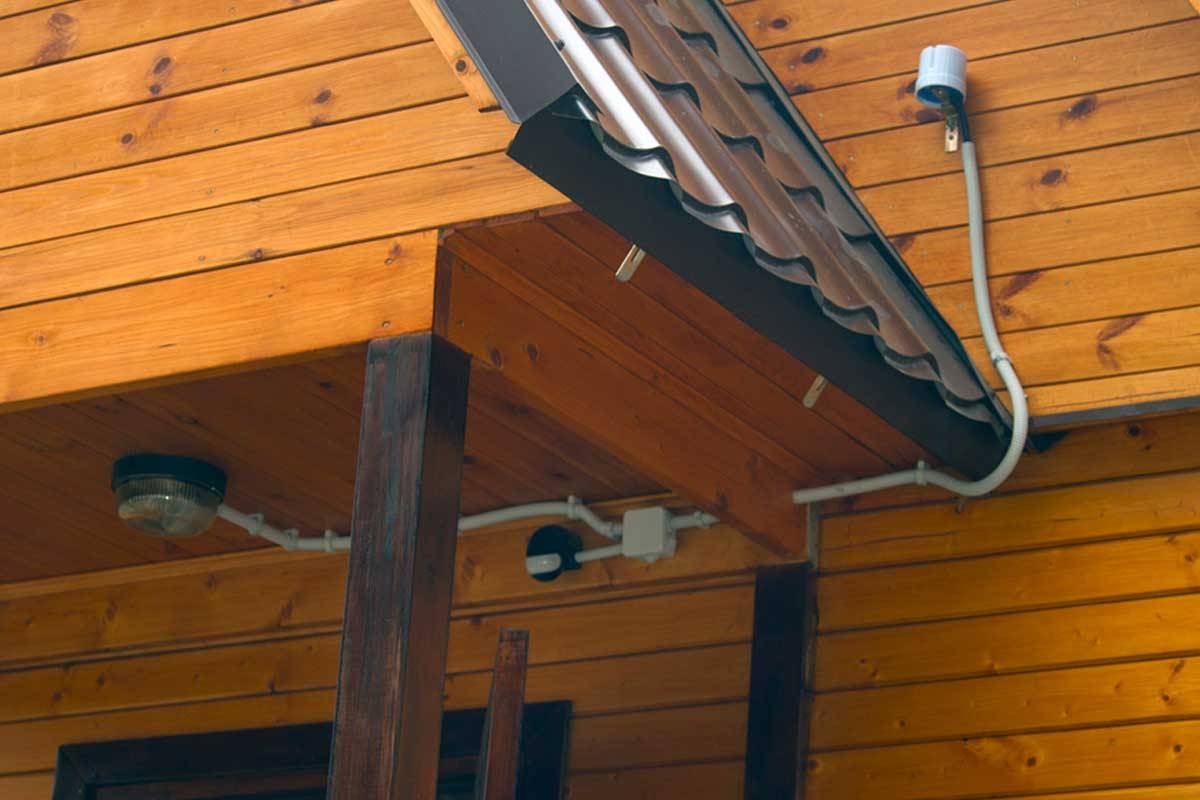

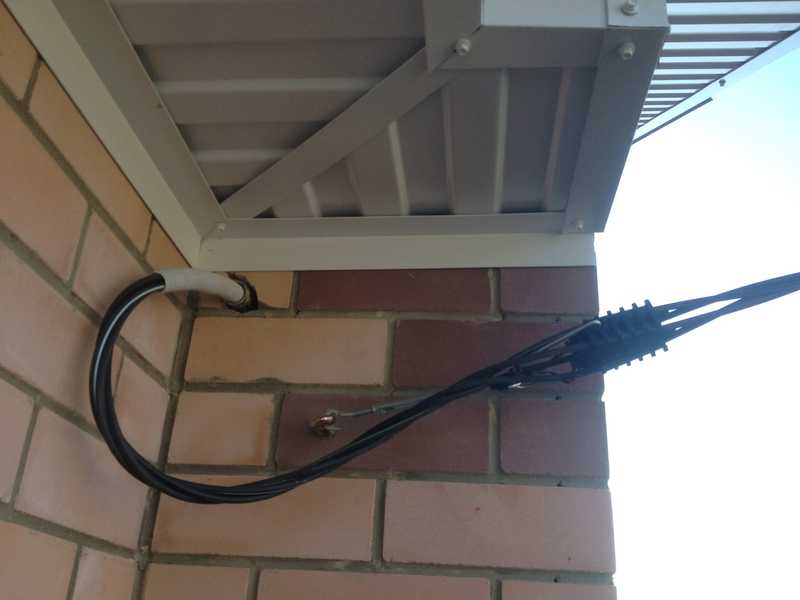

Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).

Защита вводного кабеля в деревянный дом

Существуют несколько основных способов защиты кабеля:

1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.

При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

Второй способ:

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

Видеоинструкция по вводу электричества в деревянный дом своими руками
