Что такое фаркоп и для чего он нужен

Фаркоп — это специальное тягово-сцепное устройство, которое устанавливается на автомобиль для буксировки прицепа или перевозки грузов на внешних платформах. Основные функции фаркопа:

• Обеспечение надежного сцепления автомобиля с прицепом
• Распределение нагрузки от прицепа на кузов автомобиля
• Передача сигналов поворота, стоп-сигналов и габаритных огней на прицеп
• Возможность быстрого отсоединения прицепа при необходимости

Фаркоп значительно расширяет возможности автомобиля по перевозке грузов и буксировке. При этом важно правильно подобрать и установить фаркоп, чтобы обеспечить безопасность движения.

Виды фаркопов и их особенности

Существует несколько основных типов фаркопов, каждый из которых имеет свои преимущества:

Съемный фаркоп

Особенности съемного фаркопа:

• Возможность быстрого снятия и установки
• Не портит внешний вид автомобиля, когда снят
• Удобен при редком использовании
• Требует аккуратного обращения с механизмом фиксации

Стационарный фаркоп

Характеристики стационарного фаркопа:

• Надежное крепление к кузову автомобиля
• Высокая грузоподъемность
• Не требует обслуживания механизма съема
• Всегда готов к использованию
• Может незначительно портить внешний вид авто

Фаркоп с автоматическим подключением электрики

Преимущества автоматического подключения:

• Не требуется ручное подсоединение проводки
• Удобство использования
• Снижение риска повреждения контактов
• Более высокая стоимость

Необходимые инструменты для установки фаркопа

Для самостоятельной установки фаркопа потребуется следующий набор инструментов:

1. Набор гаечных ключей и головок
2. Отвертки (крестовые и шлицевые)
3. Дрель или шуруповерт
4. Сверла по металлу
5. Мультиметр или тестер
6. Изоляционная лента
7. Кусачки и плоскогубцы
8. Домкрат и опоры
9. Средства индивидуальной защиты (перчатки, очки)

Наличие качественного инструмента значительно облегчит процесс установки и поможет выполнить работу более аккуратно и безопасно.

Пошаговая инструкция по установке фаркопа

Процесс установки фаркопа можно разделить на несколько основных этапов:

1. Подготовка автомобиля

• Установите автомобиль на ровную поверхность
• Включите ручной тормоз и заглушите двигатель
• Снимите задний бампер (если требуется по инструкции)
• Очистите места крепления фаркопа от грязи и ржавчины

2. Монтаж кронштейнов

• Приложите кронштейны к местам крепления
• Отметьте точки для сверления отверстий (если необходимо)
• Просверлите отверстия нужного диаметра
• Закрепите кронштейны болтами, не затягивая их полностью

3. Установка поперечной балки

• Присоедините поперечную балку к кронштейнам
• Выровняйте конструкцию по уровню
• Затяните все болтовые соединения

4. Подключение электропроводки

• Определите места подключения проводов
• Проложите жгут проводов от фаркопа к местам подключения
• Подсоедините провода согласно схеме
• Изолируйте все соединения

5. Проверка работоспособности

• Проверьте надежность всех креплений
• Подключите прицеп и проверьте работу световых приборов
• Проведите тестовую поездку с небольшой нагрузкой

Особенности подключения электрики фаркопа

Правильное подключение электрики фаркопа критически важно для безопасной эксплуатации. Основные моменты, на которые следует обратить внимание:

• Используйте схему подключения, соответствующую вашему автомобилю
• Убедитесь в надежности всех электрических соединений
• Проверьте соответствие цветов проводов схеме подключения
• Используйте качественные изоляционные материалы
• При необходимости установите дополнительное реле для управления световыми приборами прицепа

Для сложных случаев рекомендуется обратиться к профессионалам, чтобы избежать проблем с электрикой автомобиля.

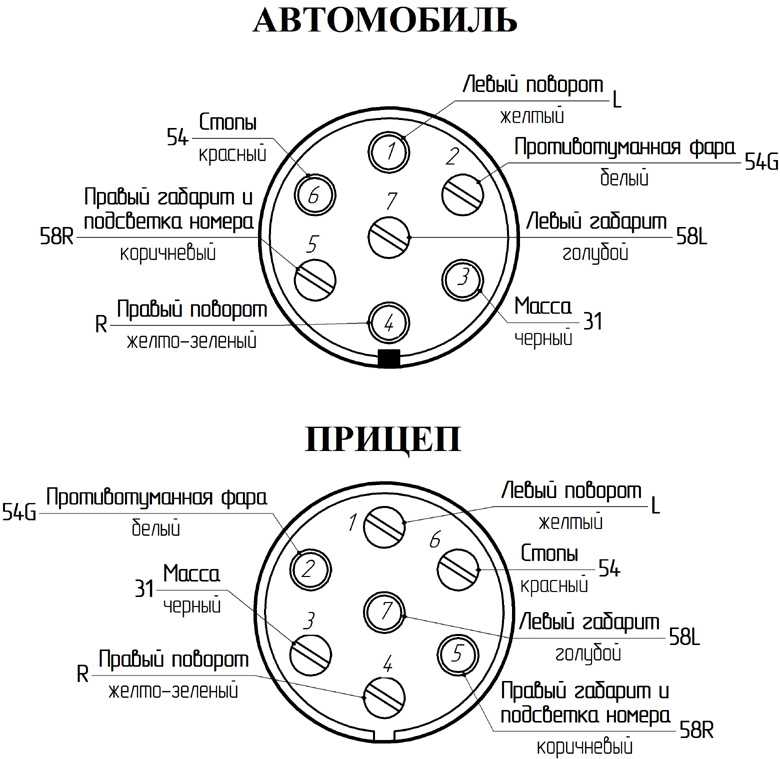

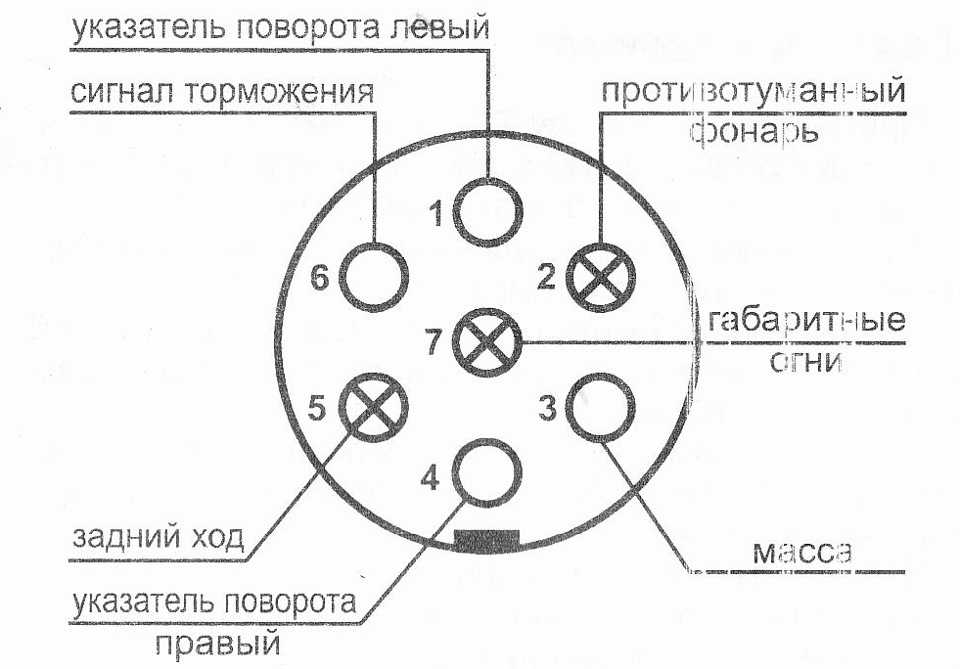

Схема подключения 7-контактной розетки фаркопа

Стандартная 7-контактная розетка фаркопа имеет следующую схему подключения:

1. L (желтый провод) — левый указатель поворота
2. 54G (синий провод) — задний противотуманный фонарь
3. 31 (белый провод) — масса (минус)
4. R (зеленый провод) — правый указатель поворота
5. 58R (коричневый провод) — правый габаритный огонь
6. 54 (красный провод) — стоп-сигналы
7. 58L (черный провод) — левый габаритный огонь

При подключении важно учитывать особенности конкретной модели автомобиля, так как могут быть отличия в цветовой маркировке проводов.

Типичные проблемы при установке фаркопа и их решение

При самостоятельной установке фаркопа могут возникнуть следующие проблемы:

Несовпадение крепежных отверстий

Решение: Проверьте правильность выбора модели фаркопа. При необходимости расширьте существующие отверстия или просверлите новые, соблюдая меры предосторожности.

Проблемы с электрикой

Решение: Тщательно проверьте все соединения, используйте мультиметр для диагностики. При сложностях обратитесь к автоэлектрику.

Появление вибраций при движении

Решение: Проверьте затяжку всех болтовых соединений. Убедитесь в отсутствии деформаций кузова в местах крепления фаркопа.

Нарушение лакокрасочного покрытия

Решение: Обработайте поврежденные участки антикоррозийным составом и подкрасьте их.

Правильная установка фаркопа требует внимания к деталям и соблюдения инструкций производителя. При возникновении сомнений лучше обратиться к специалистам для обеспечения безопасности и долговечности конструкции.

Audi A4 All 2009–14 Инструкции по установке проводки фаркопа

SmartCAN и реле байпаса Инструкции по подключению фаркопа для Audi A4 All 2009–14

В полях ниже показаны основные сведения о монтаже. Точка ввода кабеля, сведения о подключении CAN и т. д. Буквенно-цифровые обозначения (например, A4) относятся к карте автомобиля внизу страницы.
Гнездо ввода кабеля	Втулка M60
Требуется более длинный кабель?
Источник питания	Блок предохранителей
Постоянный живой цвет
Расположение блока предохранителей/батареи	JR45
Добавить предохранитель
Совместимый модуль/комплект SmartCAN	ТФ2302, ТФ2351
CAN HI/LO Расположение	JR45 Центр управления
Выводы HI/LO/Цвета	HI оранжевый/зеленый, LO оранжевый/коричневый
Соединение жесткого тормоза	JR45 Панель управления
Данные двусторонние?	Да
Ссылка для перекодирования данных	Руководство по кодированию VCDS для автомобилей VAG
ПЕРЕКОД ДОБАВЛЯЕТ: C2 на приборной панели; ПДК; Автоматическая регулировка удерживающего тормоза При установке модуля может появиться сообщение «ECS recode». Перекодировать, чтобы очистить

Цвета и расположение проводов, используйте датчик светодиодного типа, чтобы убедиться, что провод в данном месте правильный.

Примечания		Проблема с тормозами и габаритными огнями, модели A4 и Q5. Модулированный ток на общем проводе габаритных/тормозных огней может привести к одновременному включению стоп-сигналов и габаритных огней. Перейдите к высокоуровневым проводам стоп-сигнала и освещения номерного знака на JR46. Свет может оставаться включенным, когда задняя дверь поднята.
Совместимое реле байпаса		Серия TF2218/7
Другое подходящее реле		ТФ2302. Комплект:TF2351
Огни	Цвета проводов	Альтернатива	Место нахождения	Комментарий
Левая мигалка	Черный/Синий	—	JL42	—
Противотуманные фары	Серый/Белый	—	JR47	—
Правая мигалка	Черный/Зеленый	—	JR45	—
Правый боковой свет	Серый	Желтый	JR47	—
Стоп-сигнал	Серый/Синий	—	JR46	—
Левый боковой свет	Серый	—	JL41	—
Задний ход	Черно-белый	—	JR48	—

• A3 седан июль 2003 — 2010
• A4 Все 2009 — 14
• A4 Весь апрель 2008 г. — апрель 2009 г.
• A5 седан и т. д. Конец 2008 г. —
• A6 Все 2004 — 2010
• A8 Все 2008 — 2010
• Авант Все 2005-
• Внедорожник Q5 2009 — 2016
• Q7 полный привод 2006-
• Кабриолет A3 2008-2010
• А3 2012-
• А1 2014-

Тягово-сцепное устройство 7-контактная проводка -12N

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Привет всем, я только что купил подержанный жгут проводов для 7-контактного разъема для моего CRV Gen3 2007 года, и я блуждаю, если у кого-нибудь есть какие-либо советы о том, где он подключается?
Насколько я понимаю, это оригинальный ткацкий станок Honda, и разъем находится на левой (если смотреть на машину сзади) стороне автомобиля внутри багажника/багажника. Жгут проводов, который находится в пути, кажется намного длиннее и имеет гораздо больше разъемов — почти как сменный ткацкий станок для обоих наборов задних кластеров, а также для фаркопа?

.

Итак, какие-нибудь советы/подсказки/ссылки на документы по заводским соединениям жгутов? чтобы перерезать провод в правом верхнем углу, это то место, где должен идти новый 7-контактный разъем, синие разъемы слышат релейный блок, я полагаю, идут на левой стороне кластера, я прав, думая, что другая пара синих разъемов идет к правому кластеру ? и есть какие-нибудь идеи по поводу единственного провода, который слева посередине фотографии — вы можете разглядеть на нем немного оранжевого цвета, на конце нет разъема, но он из чистой меди — так что, возможно, он был перерезан на площадке?
