ВАЗ 2107 инжектор, классика, ELM327, диагностика ЭСУД и чтение ошибок январь 7.2
Китайцы такие китайцы — наделали разных версий Bluetooth OBD2 сканеров ELM327.
Подобрать нужный для жиги — целый квест.
Короче ВОТ именно тот самый ELM327, который у меня заработал. Внимание, нужно одноплатный!
ELM327 чёрного цвета, в чёрной коробке, с чипом PIC18F25K80.
Программы на андроиде, работающие с этим прибором:
1. ELM-VAZ-1.4 4pda
2. OpenDiag 4pda

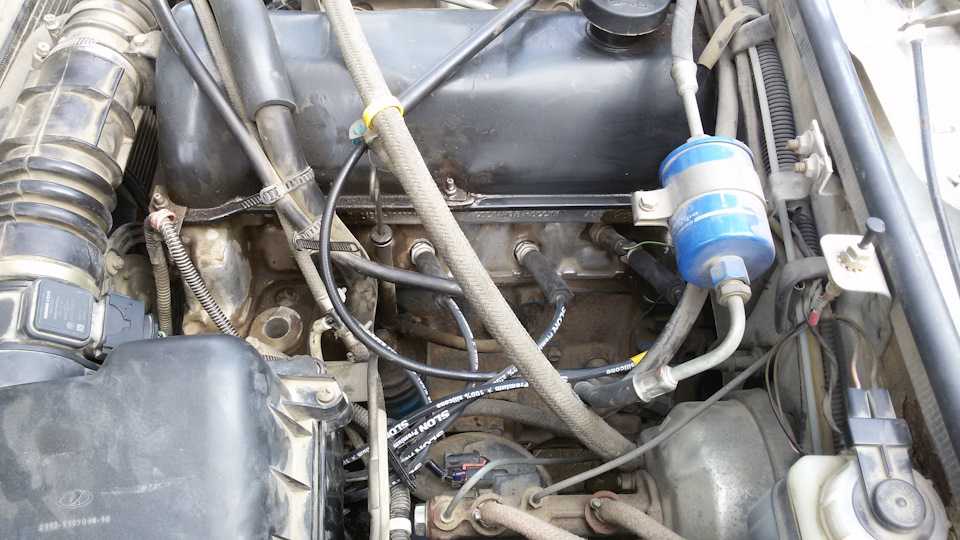

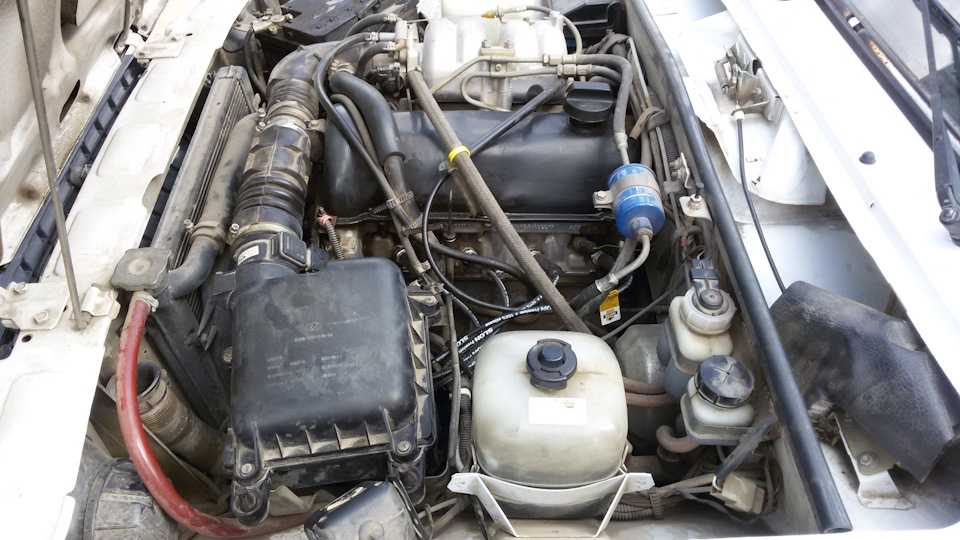

Самодиагностика ваз 2107 инжектор своими руками
Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?
ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля.
Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.
Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?
Коррекция внутренних управляющих программ (чип-тюнинг)
Чип-тюнинг
Чип-тюнинг, как и ЭСУД доработка, также предполагает изменение заводских настроек программного обеспечения с целью устранения тех или иных ошибок в работе ПО.
Но конечная цель чип-тюнинга несколько иная, и заключается в существенном увеличении крутящего момента и в получении от двигателя максимальной производительности.
Стоимость, которую владелец автомобиля вынужден платить за получение дополнительной мощности, достаточно высока. Часто в результате чип-тюнинга значительно возрастает расход топлива, снижается ресурс ДВС.
Принимая во внимание вышеизложенную информацию, каждый владелец автомобиля перед тем, как отрегулировать инжектор, должен знать ответ на два вопроса:
- для каких результатов осуществляется регулировка инжектора;
- какие негативные последствия грозят двигателю в результате непрофессионального вмешательства в работу заводского программного обеспечения.
Чистка и профилактика налета в системе
Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки.
Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.
Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.
В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.
Профилактическим средством в таких случаях считается специальная примесь полиэфирамина.
Она предотвращает скопление гари в течение длительного времени.
Процесс регулировки
После подключения ноутбука к бортовому компьютеру машины у вас появляется возможность проконтролировать все параметры транспортного средства в различных его системах и увидеть перечень ошибок, негативно влияющих на работу ДВС. Для выявления ошибок данные, полученные таким образом, нужно сверить с базовыми параметрами. В большинстве случаев программа сама указывает на отклонение от нормы. Если нет, то ошибку надо искать по ее коду в каталоге.
После определения причин отклонений от нормы, ошибки достаточно просто устраняются при помощи регулировки тех или иных параметров, влияющих на работу инжектора.
Диагностика повреждений
Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:
- Нестабильная работа двигателя.
Иногда он может глохнуть или плохо заводится. - Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
- Последний признак фиксируется только датчиками — повышается давление внутри системы.
Иногда он может глохнуть или плохо заводится.Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.
Прошивка ЭБУ
Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной.
Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.
Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:
Прошивку ЭБУ необходимо выполнять исключительно в сервисном центре и после полного технического осмотра мотора специалистами. Для этой процедуры предусмотрено специальное сервисное оборудование. Самостоятельную прошивку можно выполнять только при наличии опыта и современных приборов.
Видео: как самому прошить ЭБУ на ВАЗ 2107
ЭБУ ВАЗ 2107 можно считать прибором, который позволит оперативно контролировать работу всех систем автомобиля и своевременно устранять неисправности. Разумеется, особой необходимости устанавливать «бортовик» на свою машину нет: «семёрка» и так вполне сносно выполняет все возложенные на неё обязательства. Однако ЭБУ помогает водителю вовремя замечать неполадки и износ механизмов и быстро реагировать на них.
Что стоит взять на заметку
Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.
Это проводится в несколько этапов:
- Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
- Производится демонтаж держателя топливных трубок.
- Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
- Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.
Только так можно получить доступ к топливной рампе.
Где находится диагностический разъем
Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.
Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.
Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

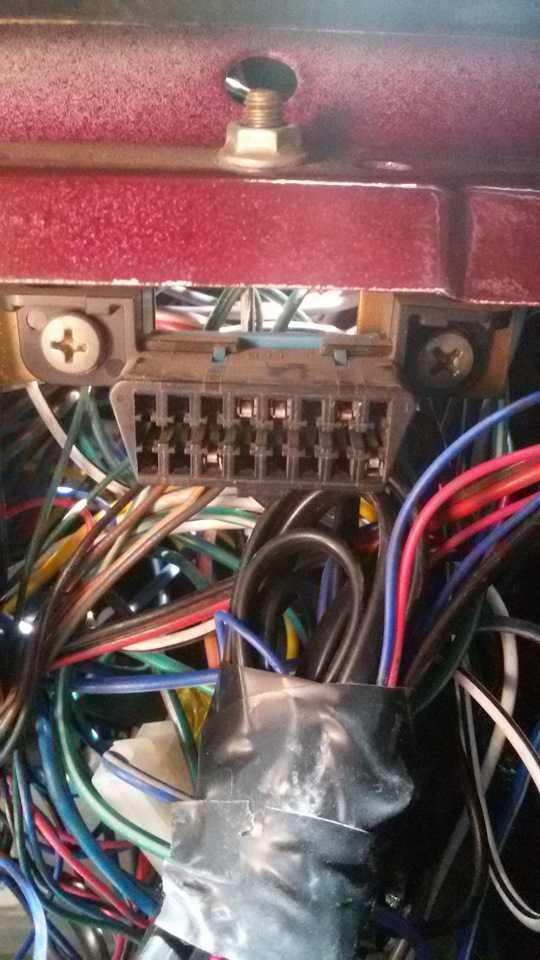

Расположение разъема под бардачком
Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами).
Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.
Распиновка контактов диагностического разъема ВАЗ 2107
Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.
Ошибки, выдаваемые ЭБУ
Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы.
Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания.
Что такое ошибка ЭБУ
Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.
При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО. Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления.
Расшифровка кодов ошибок
ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.
Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка
| Код ошибки | Значение |
| Р0036 | Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2). |
| Р0363 | Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах. |
| P0422 | Эффективность нейтрализатора ниже пороговой. |
| P0500 | Неверный сигнал датчика скорости автомобиля. |
| P0562 | Пониженное напряжение бортовой сети. |
| P0563 | Повышенное напряжение бортовой сети. |
| P1602 | Пропадание напряжения бортовой сети в контроллере. |
| P1689 | Ошибочные значения кодов в памяти ошибок контроллера. |
| P0140 | Цепь датчика кислорода после нейтрализатора неактивна. |
| P0141 | Датчик кислорода после нейтрализатора, нагреватель неисправен. |
| P0171 | Система топливоподачи слишком бедная. |
| P0172 | Система топливоподачи слишком богатая. |
| P0480 | Реле вентилятора, обрыв цепи управления. |
| P0481 | Неисправность цепи вентилятора охлаждения 2. |
| P0500 | Датчик скорости автомобиля неисправен. |
| P0506 | Система холостого хода, низкие обороты двигателя. |
| P0507 | Система холостого хода, высокие обороты двигателя. |
| P0511 | Регулятор холостого хода, цепь управления неисправна. |
| P0627 | Реле бензонасоса, обрыв цепи управления. |
| P0628 | Реле бензонасоса, замыкание цепи управления на массу. |
| P0629 | Реле бензонасоса, замыкание цепи управления на бортовую сеть. |
| P0654 | Тахометр комбинации приборов, цепь управления неисправна. |
| P0685 | Главное реле, обрыв цепи управления. |
| P0686 | Главное реле, замыкание цепи управления на массу. |
| Р1303 | Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора. |
| P1602 | Контроллер системы управления двигателем, пропадание напряжения питания. |
| P1606 | Цепь датчика неровной дороги, выход сигнала из допустимого диапазона. |
| P0615 | Проверка обрыва цепи. |
Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке. Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды.
Видео: как реагировать на ошибку Check
Основные неисправности двигателя
Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:
- Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
- Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
- Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
- Поломка масляного насоса, засорение фильтра.
- Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.
Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Метки: m7.3
Комментарии 51
такое ощющения что два целиндра отказыают на ходу но после поворота ключа зажигания выкл вкл начеанает нормально роботать
У меня была такая же фигня. Поменял блок зажигания. И провода на свечи то же менял. Там один провод почти отвалился. Визуально этого не видно но когда потянул то он без особых усилий порвался. Помогло…
здравствуйте уважаемые подскожите ваз 21 07 инжетор набираешь скорость 90 пятую идет км 2 потом происходит потеря мощьности на ходу ключь зажигания выключаешь через секунду включаешь машина опять нормально
Гуляя по китайскому интернет магазину наткнулся на такую штуку: ELM327 OBDII V1.
5 CAN-BUS Bluetooth за 9$. Девайс поддерживает: ISO15765-4 (CAN) ISO14230-4 (KWP2000) ISO9141-2 J1850 VPW J1850 PWM Будет ли эта штука работать Ваз 2107 2008г?
