Ваз 2114 не работает панель приборов

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Содержание

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

Ситуация чуть посложнее

Ее признаки очень характерны:

  • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
  • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
  • Зажигание срабатывает режимно, машина заводиться не отказывается;
  • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.
  • Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

    Тяжелый случай

    До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

    Могут быть 2 варианта:

    • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
    • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

    Частные ситуации

    Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

    Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

    Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

    Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

    Не работает приборка ваз 2114

    Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

    Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

    Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

    Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

    Самая распространенная поломка

    Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
    Ситуация чуть посложнее

    Ее признаки очень характерны:

    • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости ;
    • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
    • Зажигание срабатывает режимно, машина заводиться не отказывается;
    • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

    Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

    Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

    До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

    Могут быть 2 варианта:

    • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
    • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

    Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

    Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

    Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

    Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

    • Почему не работает вентилятор охлаждения ВАЗ 2114? Самые популярные причины
    • Где находится предохранитель бензонасоса на Приоре? Это нужно знать
    • Не работают поворотники на ВАЗ 2109? Элементарный ремонт
    • Не работает стартер ВАЗ 2109? Основные причины

    Вы тут: Главная > ВАЗ > 2114 > Не работают приборы ваз 2114

    Не работают приборы ваз 2114

    Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

    Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

    При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

    Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

    Поделитесь статьей с друзьями:

    4 комментария

    Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

    человек четко объяснил проблему +1 ему. также нечаянно замкнул контакты освещения в салоне…..

    Машина заводится, но приборы не реагируют!
    + не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

    Не работает панель приборов ВАЗ 2114: типовые и индивидуальные случаи


    Найти возможную причину, почему не работает панель приборов ВАЗ 2114, можно попытаться самостоятельно. Однако, для этого может понадобиться снять её, а после этого установить на место. Если вы не готовы к этому – обратитесь к специалисту. Но, прежде чем приниматься за работу, рекомендуется проверить элементарные места, в которых может скрываться решение возникшей проблемы.

    Не работает панель приборов ВАЗ 2114, причём эта поломка застала вас в дороге и нет ни желания, ни возможности капитально зарываться внутрь автомобиля. Изначально нужно проверить, как хорошо закреплён плюсовой провод, идущий на исходный объект. Довольно часто, пассажир переднего сидения задевает его и выдёргивает из клеммы. В этом случае нужно закрепить его на место и надёжно зафиксировать таким образом, чтобы ситуация не повторилась.

    После этого, рекомендуется проверить целостность предохранителя F3. При обнаружении сгоревшего вставить новый и доехать до дома или гаража. Останавливаться на этом не стоит, если он перегорел, значит ситуация может повториться, потому желательно найти причину, приведшую к этому. В большинстве случаев, это происходит из-за того, что машина побывала на автомойке, а внутрь попала вода, которая закоротила систему. Такая ситуация случается на машинах, прошедших не одну сотню километров.

    Обнаружив целый, не перегоревший предохранитель, не нужно вставлять его на место. Прежде всего проверьте контакты. Вполне возможно, его седло окислилось от времени и влаги и превратилось в так называемый диэлектрик. Элементарная чистка окиси решает возникшую проблему. Найдя следы окисления, рекомендуется проверить остальные посадочные гнёзда, вполне возможно вы уже давно ездите без зажигающихся стоп-сигналов или поворотников.

    Полезно! Есть такое понятие «усталость металла», под которым подразумевается потеря состава своих стандартных характеристик. Потому, на старых машинах может потребоваться полная замена монтажного блока предохранителей.

    Если все описанные методы проверки можно выполнить в дороге, то следующие действия подразумевают углублённый поиск решения проблемы. Прежде всего следует обратить внимание на замок зажигания. В нём могут перегореть контакты. Хотя такое случается нечасто, исключать не стоит. В этом случае элемент снимается, выполняется проверка, обнаруженные плохие контакты зачищаются. Иногда может потребоваться установка нового замка зажигания.

    Кроме этого, можно назвать ещё пару случаев, когда для ремонта может понадобиться некоторое время:

    • Сгоревшие дорожки на плате являются не ремонтопригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
    • Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся и он перестаёт работать. Определение неисправности происходит с помощью мультиметра. Нужный провод прозванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

    Полезно! Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

    При обнаружении неполадок в работе одного из датчиков или приборов, нужно учитывать, что причина может скрываться внутри панели, в самом указателе. Например, трещина в шестерёнке приведёт к тому, что одометр перестаёт показывать пройденное расстояние. В этом случае, всё решается элементарной заменой пластиковой детали, пришедшей в негодность, на новую. Частая неисправность марки, связанная с тем, что стрелка указателя уровня топлива живёт своей жизнью, объясняется тем, что поплавок, находящийся в бензобаке неправильно расположен и периодически прилипает к стенке. Таким образом, он может показывать полный бак, при залитых 5 литрах и наоборот.

    Важно! Причин неисправностей может быть очень много, поэтому поиск нужно выполнять последовательно, тщательно проанализировав свои действия.

    При обнаружении неполадок, связанных с приборной доской, рекомендуется попытаться выявить и устранить их. В любом случае, такая поломка не только негативно сказывается на управлении автомобилем, так как нет возможности контролировать работу многочисленных датчиков и систем, но и опасна с точки зрения безопасности. Когда не работает панель приборов ВАЗ 2114, вы не сможете определить уровень охлаждающей или тормозной жидкости, наблюдать за её температурой, своевременно выявить неработающий датчик или перегоревшую лампочку в повторителях поворотников или стоп-сигнале. Такие неполадки могут привести к провоцированию или попаданию в ДТП или серьёзным последствиям для технического состояния машины.

    • Не работает стеклоподъемник ВАЗ 2114? Мы поможем решить проблему!
    • Не работает прикуриватель ВАЗ 2114? Воспользуйтесь нашими советами
    • ВАЗ 2114 на ходу глохнет. Почему это происходит?
    • Замена ШРУСа (гранаты) ВАЗ 2114. Как это сделать?

    Не работает панель приборов на ваз 2115 — инжектор, причины поломки, ремонт

    Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

    Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

    Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

    Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

    Самая распространенная поломка

    Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

    Ее признаки очень характерны:

    • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
    • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
    • Зажигание срабатывает режимно, машина заводиться не отказывается;
    • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

    Если предохранитель цел , это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

    Следующее слабое звено : Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

    Тяжелый случай

    До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

    Могут быть 2 варианта:

    • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
    • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

    Частные ситуации

    Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

    Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

    Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

    Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Сообщества › ВАЗ: Ремонт и Доработка › Блог › НЕ РАБОТАЕТ ПАНЕЛЬ ПРИБОРОВ

    Здравствуйте! помогите кто чем может! проблема вот в чем вчера сел в машину( ваз 2115 2003 г) повернул ключ зажигания, а от панели не ответа не привета т.е не работает ни спидометр ни тахометр ни указатель уровня топлива ни указатель температуры охл жидкости и не показывает пробег лампы все в исправности машина заводится и работает исправно! бортовик работает предохранитель менял толку 0 ! зараее всем спасибо за совет!

    Смотрите также

    Комментарии 50

    Хоть и поздно:) У меня заработало когда поменял F3 и приборка ожила.

    устранил причину? тоже проблема такая, у все что перечислили это не то, снял приборку и в дом. условиях не работают приборы и циферблаты

    прозвони массу на белой колодке первый контакт

    я не знаю был такое ответ или нет, все читать лень, но возможно дорожка в блоке предохранителей сгорела

    проверь предохранитель на 15А, нет ли кз на нем не перегорает ли сразу после того как вставишь его.У меня точно такое же было 3 предохранителя менял сгорали сразу.Лучше съездь к толковому электрику, а лучше к нескольким и послушай что скажут.Мне один мастер за 1000 все сделал

    все предохранители живы здоровы ! я F 16 поменял на всякий случай!

    приборка так и не работает

    предохранатель на приборы посмотри или фишки пошевели из салана

    а где этот предохранитель?

    10 вроде у тебя у меня из за него не зоводилось и приборка не работала

    Пр №2 15А проверить.

    открутилась масса возле ручника, пройденный этап=)

    иногда спидометр откажет, тахометр. Уровень топлива начнет левые показания давать — т.е. не нашкале а где нибудь за шкалой. Помогает тест панели. Кнопку сброса километража зажми, потом дай зажигания. Пойдет режим теста, если не сработает то копатся тебе дальше.

    спасибо завтра попробую! что то про тест панели совсем забыл

    у меня тахометр иногда от 5 тыщ показывает. Уровень топлива в другую сторону стрелка убегает и один раз пока чтось температура убежала )))

    интересно что у меня завтра покажет))))

    ищи потерянный минус. если не горит после зажигания должно гореть от подсветки. если ее нет, то копай минус. посмотри от акб на кузов заодно. может и там быть беда

    так самое интересное, что подсветка горит!

    минус может через другое место пройти. попробуй все же проверить провода.
    кстати горит как положено или тусклее чем обычно?

    так самое интересное, что подсветка горит!

    Была такая штука — оказалось плохо кантачило реле зажигания, несколько раз всеё гасло на полном ходу в третьем ряду вместе с поворотниками и габаритами, заодно и вырубались дворники, да еще в снегопад . Метод дедукции не помог, советы бывалых чуть в дебри не завели, оказалось — фиговый контакт в колодке реле, разобрал колодку, вынул клеммы, поджал малость, тут главное не переусердствоать, а то реле не запихнёшь, всё собрал, заодно махнул реле на 40А — заработала!

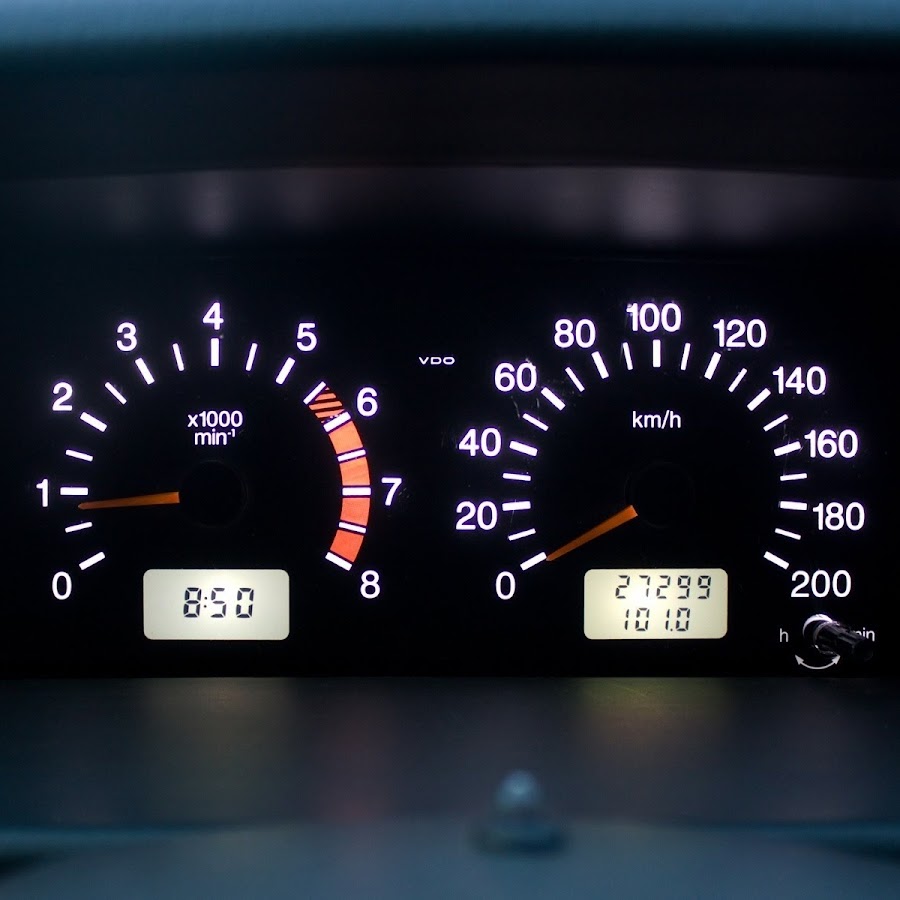

    Почему не горит панель приборов ВАЗ-2114 и что делать

    Панель, на которой размещаются все приборы, очень важная часть автомобиля, так как с помощью нее реально контролировать: как работает инжектор, скорость движения и работу тормозной системы. Кроме того, панель поможет понять вам, почему автомобиль не заводится. Если не горит панель приборов, то невозможно на ВАЗ-2114 беспрепятственно снять с них показания, особенно в сумерках. Цифры будут сливаться, а автомобилист рискует попасть в аварийную ситуацию. Расскажем, как избавиться от этой проблемы.

    Почему может не гореть подсветка приборной панели

    Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:

    • выход из строя группы светодиодов;
    • перегорела лампочка;
    • появление окиси на разъемах;
    • обрыв или замыкание электропроводки;
    • поломка предохранителя;
    • неисправность общей контактной платы;
    • повреждены габариты;
    • отсутствие подачи «массы» на кузов.

    Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.

    Как исправить неполадки

    Подготовьте для работы набор отверток (прямых и фигурных), ключи на 8 и 21, специальный пластмассовый пинцет для извлечения предохранителей и тестер. Далее разборку нужно проводить по инструкции:

    1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.
    2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.
    3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.
    4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.
    5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.
    6. Ключом на 21 выньте лампу подсветки гидрокоректора.
    7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

    Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

    В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

    Если перестала работать только панель приборов, но при этом все лампы при тестировании показали работоспособность, то причина скрывается в блоке предохранителей. В этом случае проверьте каждый предохранитель и замените те, что вышли из строя. При приобретении комплектующих необходимо руководствоваться маркировкой вышедшего из строя предохранителя. Не стоит заменять его на самодельные изделия или комплектующие с большей силой тока.

    Если неисправность кроется в повреждении самой платы, что бывает крайне редко, то необходимо просто заменить этот элемент.

    Как провести замену подсветки

    Иногда необходимо разбирать приборную панель возникает, если автолюбитель решил модифицировать ее. Подсветка может просто не устраивать автолюбителя цветом ламп и интенсивностью их работы. Для того чтобы обновить подсветку полностью, вам потребуется рассчитать количество ламп для каждого датчика и приобрести их.

    При установке светодиодов в патроны важно соблюдать их полярность. Вам, возможно, потребуется аккуратно сточить патроны, чтобы лампы встали на свои места. После того как вы соберете новую подсветку, проверьте ее работоспособность, подключив к питанию. Можно проверить качество сборки специальным прибором.

    Следующим этапом будет подключение новой подсветки к основной плате и к ламповой цепи. Аккуратно закрепите светодиоды, чтобы они не мешали вам монтировать панель. При сборке контролируйте положение стрелок приборов, их нужно при сборке выставлять на ноль. Стрелки при этом не должны изгибаться и деформироваться.

    Далее вам останется только зафиксировать шурупами всю конструкцию и провести окончательную обратную сборку. Важно не стремиться сразу собрать панель полностью, не крепите декоративные части, чтобы не пришлось снимать их снова. После подключения панели приборов к электроцепи проверьте качество сборки и работу датчиков при помощи бортового компьютера. Если все в норме, то окончательно закрепите панель и завершите сборку.

    ✅ Предохранитель приборной панели ваз 2114

    Предохранители и реле ВАЗ 2114, 2115, 2113

    Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

    Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

    Расшифровка предохранителей и реле инжекторных моделей

    Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

    Расположение блока

    Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

    Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

    Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

    Схема предохранителей и реле инжекторных моделей

    Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

    Современные предохранители отличаются по цвету в зависимости от количества ампер.

    • 5А – коричневый
    • 10А – красный
    • 15А – синий
    • 20А – желтый
    • 30А – зеленый

    Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

    В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

    В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

    Расшифровка предохранителей и реле блока 2114-3722010-18

    Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

    Схема предохранителей и реле блока старого образца

    Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

    Левая задняя фара габаритов

    Права задняя фара габаритов

    Контролер включения света

    Расшифровка дополнительного блока предохранителей и реле

    Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

    В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

    Таблица 3. Расшифровка дополнительного блока предохранителей и реле

    Есть еще варианты и других расшифровок.

    Расшифровка дополнительного блока предохранителей и реле

    Реле:

    Предохранитель:

    f2 — главного реле;

    f3 — ЭБУ (электронного блока управления).

    Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

    Реле стартера, зажигания, задних противотуманных фонарей

    С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

    Реле стартера, зажигания, задних противотуманных фонарей

    Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

    Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

    В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

    Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

    Реле передних противотуманных фар

    Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

    Реле передних противотуманных фар

    Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

    Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

    Lada-forum.ru

    Перестала работать панель приборов ВАЗ 2114

    • Спасибо
    • Не нравится
    DenisKo 24 Апр 2010

    • Спасибо
    • Не нравится
    AnDmitrAl 24 Апр 2010

    Автомобиль ВАЗ 2114. Перестала работать панель приборов, спидометр, тахометр, уровень температуры, уровень топлива, бортовая система контроля и бортовой компьютер. Магнитола, ближний/дальний свет, подсветка панели приборов — все работает, машина заводится. Кто, что посоветует? Если предохранитель, то какой?

    F16 (15 А) -указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

    • Спасибо
    • Не нравится
    DenisKo 24 Апр 2010

    • Спасибо
    • Не нравится
    инжектор 25 Апр 2010

    F16 (15 А) -указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

    Ну это ты куда то маханул , может предохранитель F3(7.5A)

    • Спасибо
    • Не нравится
    AnDmitrAl 25 Апр 2010

    Ну это ты куда то маханул , может предохранитель F3(7.5A)

    все может быть смотрел по мурзилке)))

    • Спасибо
    • Не нравится
    DenisKo 26 Апр 2010

    Ну это ты куда то маханул , может предохранитель F3(7.5A)

    Все сделал. Сгорел предохранитель F3. спасибо за помощь.

    • Спасибо
    • Не нравится
    инжектор 26 Апр 2010

    Все сделал. Сгорел предохранитель F3. спасибо за помощь.

    Ничего ты ещё не сделал , под вопросом короткого замыкания остались:
    Передний плафон освещения салона
    Центральный плафон освещения салона
    Плафон освещения БАГАЖНОГО ОТДЕЛЕНИЯ
    Лампы стоп сигналов
    Маршрутный компьютер(кстати туды подсоединяют питание на магнитолу,если она там запитана увеличь номинал предохранителя до 10-15 А)

    Вот это проверь, тогда скажешь спасибо

    • Спасибо
    • Не нравится
    Nigodyai 12 Окт 2010

    Все сделал. Сгорел предохранитель F3. спасибо за помощь.

    Подскажите,где находится этот предохранитель?

    Блок предохранителей ВАЗ 2114 – схема, расположение, подключение

    Дорогие друзья, я уверен что практически все владельцы Самар с завидной периодичностью сталкиваются с проблемами в электрике своего автомобиля, и есть у меня подозрение, подкрепленное собственным опытом, что большая часть этих проблем прячется непосредственно в блоке предохранителей вашей ВАЗ-2115 и всего остального семейства. Этих блоков существует несколько видов, их производили разные заводы и они имеют разную маркировку, но в большинстве своем они идентичны, и сегодня мы рассмотрим их схемы, основные проблемы, и методы их решения.

    Начнем с основного, думаю все знают где искать этот черный ящик пандоры под названием блок предохранителей – он расположен с левой стороны по ходу движения (водительской) под капотом ближе к лобовому стеклу. Кстати именно это его месторасположение сыграло злую шутку с большинством автовладельцев Самар – блок постоянно подвержен воздействию воды и периодически ввиду собственной не герметичности, забитых сливных дренажей и прочего выходит из строя, прогнивают как дорожки, так и другие его элементы, но это мы уже углубились, давайте начнем с малого – рассмотрим сам блок предохранителей ВАЗ 2114.

    Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

    Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:

    Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?

    F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

    F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

    F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

    F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

    F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

    F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

    F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

    F8 (7.5A) Правая противотуманная фара

    F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

    F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

    F11 (7.5A) Лампы габаритных огней по правому борту

    F12 (7.5A) Правая фара(ближний свет)

    F13 (7.5A) Левая фара(ближний свет)

    F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

    F15 (7.5A) Правая фара(дальний свет)

    F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

    Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

    К1 Реле включения электровентилятора

    К2 Реле-прерыватель указателей поворота и аварийной сигнализации

    К3 Реле стеклоочистителя

    К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

    К5 Реле включения стеклоподъёмников

    К6 Реле включения звукового сигнала

    К7 Реле включения обогрева заднего стекла

    К8 Реле включения дальнего света фар

    К9 реле включения ближнего света фар

    Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

    Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

    Схема соединений монтажного блока 2114 – 2115

    (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

    Монтажный блок 2114: предохранители, реле, защищаемые цепи

    Монтажный блок 2114 устанавливается на автомобили ВАЗ 21083, 21093, 21099 после 1998 г.в. Он имеет ножничные предохранители и несколько иные соединения в отличие от блока 17.3722.

    F1 (7,5 A)

    Клапан включения или электронасос омывателя фар.

    Мотор-редуктор очистителей (в момент включения).

    Реле (контакты) включения омывателей фар.

    F2 (10А)

    Реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

    Контрольная лампа аварийной сигнализации.

    F3 (10А)

    Лампа освещения салона.Лампа индивидуальной подсветки.

    F4 (20А)

    Элемент обогрева заднего стекла.

    Реле (контакты) обогрева заднего стекла.

    Розетка переносной лампы.

    F5 (20А)

    Реле звукового сигнала.

    Электровентилятор радиатора двигателя.

    F6 (30А)

    Мотор-редуктор стеклоподъемников дверей.

    Реле (контакты) стеклоподъемников.

    F7 (30А)

    Очистители фар (в рабочем режиме).

    Электронасос омывателя ветрового стекла (для F7).

    Моторредуктор очистителя заднего стекла (для F7).

    Лампа освещения вещевого ящика.

    Реле времени омывателя заднего стекла.

    Реле (обмотка) обогрева заднего стекла.

    Клапаны омывателя ветрового и заднего стекол (для F4).

    Контрольная лампа обогрева заднего стекла.

    Реле (обмотка) включения электровентилятора радиатора двигателя.

    Электронасос омывателей (для F4).

    F8 (7,5А)

    Резерв (левая противотуманная фара).

    F9 (7,5)

    Резерв (правая противотуманная фара).

    F10 (7,5А)

    Контрольная лампа включения наружного освещения.

    Лампы освещения номерного знака.

    Лампы подсветки приборов, выключателей, прикуривателя, рычагов управления отопителем.

    F 11 (7,5А)

    Лампы габаритного света правого борта.

    F12 (7,5А)

    Правая фара (ближний свет).

    F 13 (7,5А)

    Левая фара ближний свет.

    F14 (7,5А)

    Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

    F 15 (7,5А)

    Правая фара (дальний свет).

    F 16 (15А)

    Указатели поворотов с контрольными лампами.

    Реле указателей поворота и аварийной сигнализации.

    Контрольная лампа аварийного состояния тормозной системы.

    Контрольная лампа аварийного давления масла.

    Контрольная лампа включения стояночного тормоза.

    Реле контроля исправности ламп.

    Лампы света заднего хода.

    Обмотка возбуждения генератора.

    Указатель температуры охлаждающей жидкости.

    Указатель уровня топлива с контрольной лампой резерва топлива.

    Реле и иные элементы монтажного блока 2114 ВАЗ 2108, 2109, 21099

    Фото в начале статьи.

    1. К5 — реле стеклоподъемников дверей.
    2. Пинцет для извлечения предохранителей.
    3. К2 — реле указателей поворота и аварийной сигнализации.
    4. запасные предохранители.
    5. К1 — место установки реле стеклоочистителя фар.
    6. К3 — реле стеклоочистителей и стеклоомывателей.
    7. К7 — реле звукового сигнала.
    8. К4 — реле контроля и проверки исправности ламп.
    9. К9 — реле ближнего света фар.
    10. К8 — реле дальнего света фар.
    11. К7 — реле обогрева заднего стекла.
    12. Предохранители.

    Расположение реле и предохранителей в монтажном блоке 2114 разных производителей могут различаться.

    Примечания и дополнения

    • Модификации монтажного блока 2114 для ВАЗ 21083, 21093, 21099: 2114-3722010-60, 2114-3722010-10, 2114-3722010-18. Их конструктивные отличия и взаимозаменяемость в статье: «Монтажные блоки реле и предохранителей автомобилей ВАЗ 2108, 2109, 21099».

    Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

    Блок предохранителей на ВАЗ 2114

    Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

    Где находится?

    Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

    В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

    Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

    Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

    Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

    Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

    Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

    1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
    2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
    3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
    4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
    5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

    После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

    Источники:

    http://vaznetaz.ru/predoxraniteli-i-rele-vaz-2114-2115-2113
    http://www.lada-forum.ru/index.php?showtopic=47554
    http://www.vlade.ru/blok-predohraniteley-vaz-2114-shema-raspolozhenie-podklyuchenie.html
    http://twokarburators.ru/montazhny-blok-2114-vaz-21083-21093-21099/
    http://tuning-lada-2109.ru/blok-predohraniteley-na-vaz-2114/

    почему не горит и что делать?

    Некоторые владельцы автомобиля ВАЗ-2115 иногда сталкиваются с такой проблемой, как нерабочая панель приборов. Зачастую эта неисправность вызывается неквалифицированными вмешательствами при ликвидации различных проблем с авто. Помимо этого, проблема может начаться из-за производственного брака. Для выявления причины поломки необходимо обратиться в автосервис за диагностикой.

    Причины, по которым перестала работать ПП

    На самом деле их не так уж и много и самыми распространенными являются:

    1. Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
    2. Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
    3. Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
    4. Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

    Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

    Встречаются такие ситуации, когда перестают одновременно работать все приборы на панели. В этом случае водитель авто должен проверить состояние предохранителя F16, который имеет мощность 16 А.

    Для проверки необходимо включить аварийный сигнал либо поворотник. Отсутствие их работы говорит о том, что предохранитель сгорел. Следовательно, можно сделать вывод о том, что произошло короткое замыкание. Для устранения проблемы проверяют электрическую цепь.

    Однако бывает и так, что предохранитель целый и в рабочем состоянии, но на автомобиле ВАЗ-2115 перестает работать панель приборов. Здесь причину выяснить намного сложнее. Решением проблемы будет снять панель приборов и проверить, идет ли напряжение с данного предохранителя на клеммы белой и красной колодок. По белой колодке идет питание к спидометру, тахометру, указателю температуры. А по красной – указатель топлива.

    Если в результате проверки клеммы показывают напряжение +12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение +12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

    Что делать, если не работает панель приборов ВАЗ-2115

    Как уже было сказано выше, предстоит установить причину неполадки панели приборов. Если они существенны и не поддаются ремонту, то в таком случае необходимо произвести установку новой ПП. Для более благополучного исхода при монтаже панели нужно знать и придерживаться следующей инструкций:

    1. Замена панели приборов осуществляется строго в соответствии с распиновкой.
    2. Первоначально нужно отсоединить кабель, идущий к прикуривателю.
    3. Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов.
    4. Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать.
    5. После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего).
    6. Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют. На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку.

    Читайте также: Ремонт прикуривателя ВАЗ-2115

    После всех вышеупомянутых действий процесс демонтажа контрольного щитка можно назвать завершенным. Если есть необходимость сменить лампочки, то нужно извлечь патроны и поставить новые. При демонтаже патронов их поворачивают против часовой стрелки. Делать это следует с особой осторожностью во избежание их повреждений. Сбор нужно осуществлять в обратном направлении.

    Соблюдая все правила монтажа панели приборов, можно самостоятельно решить все возникшие проблемы, связанные с ее работой. Если это не удается, то придется обратиться за помощью в автосервис для исправления неполадок с ПП.

    Пропала подсветка панели приборов на ВАЗ-2114: не горит

    Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

    Пропала подсветка панели приборов, что делать?

    Лед-подстветка приборки

    Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

    Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

    Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

    Причины неисправности

    Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

    • Предохранитель.
    • Лампочки подсветки и их электроцепь.
    • Проводка.
    • Неисправность в блоке предохранителей.
    • Повреждение платы.

    Способы решения

    Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

    Предохранитель

    Общий вид сгоревшего предохранителя

    Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

    Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

    Лампочки

    Лампочка в патроне.

    Лампа накаливания.

    В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

    Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

    Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

    Проводка

    Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

    Кнопка включения подсветки и ближнего света.

    Распиновка кнопки включения подсветки.

    Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

    Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

    Окисленные контакты в монтажном блоке.

    Ещё одной причиной неисправности могут стать окисленные колодки проводов.

    Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

    Предохранительный блок

    Монтажный блок

    Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

    Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

    Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

    Проверка контактной группы предохранителей на неисправность.

    Повреждена плата

    Ремонтно-диагностические операции платы приборной панели.

    Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

    Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

    Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

    Выводы

    Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание, и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

    Замена лампочек в приборной панели ВАЗ 2114: не горит подсветка

    Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

    Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.
    Панель приборов на ВАЗ 2114, 2115, 2113

    ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

    На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

    Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

    1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;
    2. Минимальный уровень топлива в баке;
    3. Включение габаритных огней;
    4. Аварийное состояние тормозной системы;
    5. Включение дальнего света фар;
    6. Контрольная лампа о контроле двигателя;
    7. Включение аварийной сигнализации;
    8. Лампа, показывающая разряд автомобиля;
    9. Сигнализация включённого ручного тормоза;
    10. Аварийное падение давления масла;
    11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

    Также установлены лампочки для подсветки шкал приборов. Все индикаторы, сигнализирующие об аварийном состоянии той или другой системы, имеют красные светофильтры, остальные зелёные или оранжевые. Часто можно услышать такое выражение, что не работает панель приборов на ВАЗ 2114, это неправильное определение неисправности. Такое возможно только в одном случае, когда она совсем не подключена в машине. Может отказать один или несколько приборов, могут быть перегоревшие лампы, но что-то работоспособным останется. Чаще всего перегорают лампы, вот более подробно и рассмотрим вариант с перегоревшими лампами.

    НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

    В этом случае может быть две ситуации:

    • Не горит подсветка панели приборов ВАЗ 2114;
    • Не работает одна или больше контрольных ламп.

    Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

    Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

    Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

    Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

    Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

    Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.
    Лампы для приборной панели

    СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

    Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

    Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку. Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть.

    Далее порядок действий будет таков:

    1. Нужно отключить провод от прикуривателя;
    2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
    3. Снова необходимо отсоединить все провода, идущие к панели;
    4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

    Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Необходимо найти  перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

    После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

    Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

    Перегорает предохранитель панели приборов ваз 21213

    Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

    Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.


    Рис. 44. Плавкие предохранители
    (назначение указано в таблице 3)

    В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

    Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

    Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

    Дополнительные блоки предохранителей и реле

    На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

    Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

    Блок реле под панелью приборов, на педалью «газа»: 1 — реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

    На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

    Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

    В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7.
    Перечень основных предохранителей такой же как у обычной коплектации LADA 4×4 (таблица 1).

    Цепи, защищаемые плавкими предохранителями

    Таблица 3 (для рис. 44)

    Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

    Вариант 1 (более новый, в т.ч. Urban)
    Вариант 2 (более старый) № и номинал предохранителя Защищаемая цепь

    Читайте также:  Как поменять распредвал на ваз 2107

    14(16А)

    15(16 А)

    16 (8А)

    № и номинал предохранителя Защищаемая цепь Блок 1

    1 (16А)

    Электродвигатель вентилятора отопителя

    Реле (обмотка) включения обогрева заднего стекла

    Электродвигатели очистителя и омывателя заднего стекла

    Электродвигатель омывателя ветрового стекла

    2 (8А)

    Реле и электродвигатель очистителя ветрового стекла

    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

    Контрольная лампа указателей поворота

    Задние фонари (лампы света заднего хода)

    Обмотка возбуждения генератора (при пуске двигателя)

    Контрольная лампа включения блокировки дифференциала в раздаточной коробке

    Контрольная лампа включения стояночного тормоза

    Контрольная лампа аварийного состояния рабочей тормозной системы

    Контрольная лампа недостаточного давления масла

    Указатель температуры жидкости в системе охлаждения двигателя

    Указатель уровня топлива с контрольной лампой резерва топлива

    Контрольная лампа заряда аккумуляторной батареи

    3 (8А)

    Левая фара (дальний свет)

    Контрольная лампа включения дальнего света фар

    4 (8А)

    Правая фара (дальний свет)

    5 (8А)

    Левая фара (ближний свет)

    6 (8А)

    Правая фара (ближний свет)

    7 (8А)

    Подфарник левый (габаритный свет)

    Левый задний фонарь (габаритный свет)

    Фонари освещения номерного знака

    Контрольная лампа включения габаритных огней

    8 (8А)

    Подфарник правый (габаритный свет)

    Правый задний фонарь (габаритный свет)

    Лампа освещения приборов

    Табло подсветки рычагов управления отопителем

    Лампа освещения прикуривателя

    Лампы подсветки выключателей и переключателей

    9 (16А)

    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения

    10 (16А)

    Плафоны освещения салона

    Задние фонари (лампы стоп-сигнала)


    Блок
    2

    11 (8А)

    12 (8А)

    13 (8А)

    Лампы противотуманного света, реле заднего противотуманного огня

    14 (16А)

    15 (16А)

    16 (8А)


    Таблица 4
    (для рис. 45)

    Вариант 1 (более новый, в т.ч. Urban) Вариант 2 (более старый) № и номинал предохранителя Защищаемая цепь

    1 (15А)

    Датчики ЭСУД
    Реле стартера
    Клапан продувки адсорбера

    2 (15А)

    Форсунки Катушки зажигания
    Контроллер ЗСУД
    Реле электровентилятора правого
    Реле электровентилятора левого

    3,4 (З0А)

    Электровентиляторы (правый, левый)
    Реле электровентилятора правого
    Реле электровентилятора левого

    5 (15А)

    Электробензонасос
    Реле электробензонасоса

    № и номинал предохранителя Защищаемая цепь

    1 (7,5A)

    2 (15А)

    Реле электробензонасоса (контакты)

    3 (15А)

    4, 5 (30А)

    Реле электровентиляторов (обмотка) (правый, левый)

    Электродвигатель электровентиляторов (правый, левый)

    Таблица 5

    № и номинал предохранителя Защищаемая цепь

    6 (5А)

    7 (40А)

    8 (25А)

    Таблица 6

    Предохранитель Защищаемая цепь

    Провод типа «предохранительная линия»

    Главное реле ЭСУД

    Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

    Таблица 7
    (дополнительные цепи предохранителей в комплектации Urban)

    № и номинал предохранителя

    Защищаемая цепь

    Основной блок

    Электростеклоподьемники передних дверей Электропривод боковых зеркал

    Электровентилятор климатической установки, компрессор кондиционера

    Обогреватели боковых зеркал

    Плафон освещения салона центральный

    Дополнительный блок

    Электровентилятор климатической установки, компрессор кондиционера

    * Для автомобилей LADA 4×4 Urban.
    ** Для автомобилей LADA 4×4 с кондиционером.

    Замена предохранителей

    Отсоединяем «минусовой» провод от аккумуляторной батареи.
    Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

    …снимаем крышку.

    Аналогично снимаем крышку дополнительного блока предохранителей.

    Заменяем предохранитель.

    Видео

    На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

    Расположение блоков предохранителей и реле Нива 4х4

    Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

    1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

    Четвертый блок реле находится над педалью газа.

    Основной и дополнительный блоки предохранителей

    Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

    Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

    Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
    (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    Левая фара (дальний свет), контрольная лампа включения дальнего света

    Правая фара (дальний свет)

    Левая фара (ближний свет)

    Правая фара (ближний свет)

    Лампы габаритного света в левом переднем и левом заднем
    фонарях, фонари освещения номерного знака, контрольная
    лампа включения габаритного света

    Лампы габаритного света в правом переднем и правом
    заднем фонарях, лампы подсветки комбинации приборов,
    прикуривателя, выключателей, блока управления отоплением
    и вентиляцией

    Выключатель аварийной сигнализации, реле-прерыватель
    (в режиме аварийной сигнализации), контакты реле обогрева
    стекла двери багажного отделения

    Звуковой сигнал, плафоны освещения салона, лампы
    сигналов торможения в задних фонарях

    Контакты реле противотуманного света в задних фонарях

    F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
    (в режиме аварийной сигнализации)
    F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
    F13 (8А) Лампы и реле заднего противотуманного огня
    F14 (16А) Прикуриватель
    F15 (16А) Резервный
    F16 (8А) Резервный

    Дополнительные цепи предохранителей в комплектации Urban:

    № и номинал предохранителя

    Электростеклоподьемники передних дверей Электропривод боковых зеркал

    Электровентилятор климатической установки, компрессор кондиционера

    Обогреватели боковых зеркал

    Плафон освещения салона центральный

    Электровентилятор климатической установки, компрессор кондиционера

    Предохранители системы управления двигателем

    Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

    F1 (30A) Контакты реле правого электровентилятора
    F2 (30A) Контакты реле левого электровентилятора
    F3 (15A) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
    F4 (15A) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

    Блок реле системы управления двигателем

    Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

    №1 Реле зажигания
    №2 Главное реле
    №3 Реле правого вентилятора охлаждения
    №4 Реле левого вентилятора охлаждения
    №5 Реле бензонасоса (топливного)
    №6 Предохранитель топливного насоса F5, 15A

    На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

    Схема блока реле над педалью газа

    №1 Реле задних противотуманных фонарей
    №2 Реле подогрева заднего стекла
    №3 Реле ближнего света фар
    №4 Реле дальнего света фар

    Монтажные блоки для Lada 4×4 2018 года выпуска

    Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

    Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

    Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

    Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

    Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

    Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

    Таблица и рисунок взяты из мануала по 21213.

    Электродвигатель вентилятора отопителя.
    Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
    Реле (обмотка) включения обогрева заднего стекла.
    Электродвигатели очистителя и омывателя заднего стекла.
    Электродвигатель омывателя ветрового стекла.

    Реле и электродвигатель очистителя ветрового стекла.
    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
    Задние фонари (лампы света заднего хода).
    Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
    Контрольная лампа блокировки дифференциала.
    Контрольная лампа стояночной тормозной системы.
    Контрольная лампа недостаточного уровня тормозной жидкости.
    Контрольная лампа давления масла.
    Указатель температуры охлаждающей жидкости.
    Указатель уровня топлива с контрольной лампой резерва.
    Тахометр.
    Контрольная цепь выключателя сигнала торможения (с 2011 г.)
    Выключатель сигнала положения педали сцепления (с 2011 г.)

    Левая фара (дальний свет).
    Контрольная лампа дальнего света фар.

    Правая фара (дальний свет).

    Левая фара (ближний свет).

    Правая фара (ближний свет).

    Левый передний фонарь (габаритный свет).
    Правый задний фонарь (габаритный свет).
    Фонари освещения номерного знака.
    Контрольная лампа габаритного света.

    Правый передний фонарь (габаритный свет).
    Левый задний фонарь (габаритный свет).
    Лампы освещения комбинации приборов.
    Табло подсветки рычагов управления отопителем.
    Лампы освещения прикуривателя.
    Лампы подсветки выключателей.

    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
    Элемент обогрева заднего стекла и реле (контакты) его включения

    Звуковой сигнал.
    Штепсельная розетка для переносной лампы.
    Плафоны освещения салона.
    Задние фонари (лампы стоп-сигнала).
    Задние фонари (противотуманный свет).

    Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
    Реле (контакты) очистителей фар.
    Электродвигатель смывателя фар.

    Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

    По изданию "Своими силами" задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й — 8 ампер.

    Следующие таблица и рисунок для 21214 взяты из книги "Своими силами".

    Реле электробензонасоса (контакты).
    Электробензонасос.

    Главное реле.
    Реле электровентиляторов (обмотка).
    Реле электробензонасоса (обмотка).
    Датчик скорости автомобиля.
    Электромагнитный клапан адсорбера.
    Датчик кислорода.
    Датчик массового расхода воздуха.
    Контроллер.

    Текст сканировали Alex-Niva и Жустрик, обработал ALER.

    А у меня предохранители СУД расположены так:
    1 — вентиляторы 30А
    2 — гл. реле и пр. 15А
    3 — контроллер 15А
    4 — бензонасос 15АПроверял непосредственно на машине по цветам проводов.

    И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

    По предохранителям:
    1 — электровентилятор №1 30А
    2 — электровентилятор №2 30А
    3 — контроллер 20А
    4 — бензонасос 15А
    Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

    От Ведущего FAQ.

    По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

    Дополнение от katzyn.

    По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
    1. Вентилятор охлаждения 30A
    2. Вентилятор охлаждения 30A
    3. Реле зажигания 15A
    4. Электробензонасос 15A

    Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

    На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
    1. Вентилятор охлаждения 30A
    2. Вентилятор охлаждения 30A
    3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
    4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

    Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

    Дополнение от yonnex001

    В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

    Но на самом деле их там 4:

    Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

    На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС — maxi на 40А (оранжевый):

    Как приборная панель ВАЗ 2114?

    ВАЗ 2114 - один из первых отечественных автомобилей, на которых применялась электронная комбинация панели приборов. «Пионером» в этой области была, конечно, «десятка», после которой электроника использовалась на всех последующих моделях ВАЗа. А сегодняшнюю статью мы посвятим устройству приборной панели 2114-й «Жигули».

    Устройство и характеристика

    Щиток приборов ВАЗ 2114, помимо электронной комбинации, особенным еще и расположением подсветки.И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при разборке, то на 14-й Ладе индикации освещались лампами изнутри. Но это далеко не все особенности данной детали.

    На автомобилях ВАЗ 2114 панель приборов включает до 19 обозначений, основными из которых, конечно же, являются тахометр, спидометр, датчики уровня охлаждающей жидкости и топлива.

    Датчик температуры охлаждающей жидкости

    И начнем обзор обозначений слева.Здесь на панели приборов на ВАЗ 2114 есть указатель температуры охлаждающей жидкости. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Обратите внимание, что если стрелка этого датчика находится в этом диапазоне, немедленно остановите двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

    Тахометр

    Затем у нас есть тахометр. Это самый большой индикатор часового типа на приборной панели после спидометра. По его обозначениям видим, что нормальные обороты двигателя должны быть в районе от 2 до 5.5 тыс об / мин (холостой ход не в счет). Затем идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не забывайте, что чрезвычайно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные части двигателя.

    Спидометр

    Панель приборов ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь на доске.По ее показаниям, зависит от водителя скорость и, соответственно, безопасность. Следовательно, он должен отображать показания с максимальной точностью до 0,1 километра в час. На панели приборов ВАЗ 2114 есть шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях спидометры имеют показания, превышающие 170 км / ч. Например, на ГАЗели максимальная скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что до этих значений разгоняется малотоннажный фургон, тут минимум "сотка" от горного набора ...

    Датчик уровня топлива

    Последний индикатор часового типа измеряет уровень топлива в бензобаке из машины. Он расположен по стандартной схеме - в правой части приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, она не измеряет данные с такой же точностью, как спидометр, но приблизительный баланс топлива узнать вполне можно.

    Итак, мы изучили особенности, отличающие щиток приборов ВАЗ 2114, и выяснили его устройство.

    p>

    Лампочки диодные в щиток приборов ВАЗ 2114. Замена лампочек в приборной панели автомобиля

    Безопасность передвижения на транспортном средстве зависит от многих факторов, и уже не роль в этом вопросе играет работающая подсветка приборной панели. В некоторых случаях его яркость и цвет полностью устраивают автовладельца, но часто все же хочется внести какие-то дополнения или изменения.Как заменить подсветку приборной панели, чтобы она полностью соответствовала всем требованиям автовладельца? Об этом вы узнаете, дочитав до конца эту статью.

    1. Подготовительный процесс

    Если приборная панель вашего автомобиля уже не кажется такой привлекательной, или она по какой-то причине всплыла, и мешает при движении, то не стоит терять время - лучше сразу приступить к замене. Однако, как и в любом другом ремонте, без подготовительных работ просто некуда. Поэтому заранее купите сменные диодные лампочки (цвет подбирается исходя из личных предпочтений водителя), паяльник, отвертку и герметик.Также многие специалисты советуют подготовить строительный фен и тестер.

    Что еще делать? Конечно, позаботьтесь о собственной безопасности и снимите клеммы с аккумулятором, ведь работа с электричеством - ответственное дело, и чтобы не получить травм, лучше воздержитесь. Теперь сядьте на водительское сиденье, отодвиньте сиденье назад, пока это возможно, и опустите руль вниз (максимум). На этом этапе подготовку можно считать завершенной, а все последующие действия, включая демонтаж, разбор панели и установку новых элементов освещения, можно отнести к прямой замене подсветки.

    2. Замена ламп в панели приборов

    Итак, как мы уже отметили, следующим действием на пути к установке новых элементов освещения будет удаление приборной панели. Демонтаж нужен очень аккуратно и без спешки, отключив все подключенные к нему контакты (более подробно этот процесс описан в инструкции к каждому конкретному автомобилю). Обратите внимание, контактные площадки, расположенные по бокам, имеют свой цвет, поэтому перепутать их практически невозможно. После демонтажа приборной панели аккуратно поместите ее на какой-нибудь материал (здесь следует быть очень внимательным, так как есть риск повредить контакты).Следуя описанным выше действиям, Вы можете смело критиковать полную разборку панели.

    Начните процедуру с выкопанного стекла. Здесь просто понадобится строительный фен, ведь если утеплить края детали, процесс пройдет легко и быстро. Затем нужно открутить все болты крепления и снять пластиковую планку, удерживающую защелки.

    После отключения проводки тестер подключается к работе и проверяет работоспособность уже установленных лампочек.Вероятно, что не все элементы вышли из строя, а значит, замену можно производить выборочно. Примечание! Для замены необходимо сначала снять основание (взять плоскогубцы и открутить против часовой стрелки). Далее на место старой лампочки ставится новая, а все детали собираются в обратном порядке.

    Однако описанный вариант - не единственный возможный способ решения проблемы с подсветкой приборной панели. Если вас не устраивает яркость или цвет старого освещения, вы можете полностью заменить его (все лампочки).Конечно, терпения в этом случае потребуется гораздо больше, и соответствующий навык не помешает.

    Алгоритм выполнения действий в данной ситуации следующий:

    1. Найдите на панели правые фонари, а на их обратной стороне сделайте маркер-маркер.

    2. Возьмите паяльник и аккуратно выбросьте все диоды по очереди. Выполняя это задание, постарайтесь не задеть соседние дорожки и диоды.

    3. Теперь на место плоских светодиодов впаиваем новые осветительные элементы.

    Кстати, можно изменить не только цвет подсветки, но и оттенок стрелок (например, спидометра, датчика температуры или тахометра). Для выполнения этой задачи следует подготовить ватные диски и растворитель, с помощью которого стрелки очищаются от старой краски. После этого детали можно окрасить в любой выбранный цвет.

    Основной этап замены подсветки панели приборов можно считать завершенным, и все, что осталось, - это вернуть все элементы на прежние места.Правда, перед тем, как начинать обратную сборку, нужно еще удалить со стекла старый герметик, обезжирить поверхность и нанести на край стекла

    новое вещество.

    Установив панель, подключите все контакты и проверьте, работает ли новая подсветка (только не забудьте предварительно подключить клеммы к АКБ).

    3. Установка диодов в панель приборов

    В наши дни много автомобилей, которые не нуждаются в каких-либо изменениях или доработках. Однако часто встречаются и более старые модели, и их владельцы просто вынуждены постоянно что-то менять.

    Не секрет, что с появлением светодиодов возможности тюнинга значительно расширились, а процедура самостоятельной замены старых осветительных элементов на новые светодиодные лампы стала встречаться все больше и больше. Причин этого явления несколько:

    1. Светодиоды очень компактны, а значит, их можно разместить в любом удобном для вас месте.

    2. Несмотря на небольшие габариты, такие лампочки светятся очень ярко, а излучаемый ими свет отличается особой чистотой (каждый автовладелец может выбрать зеленый, красный, фиолетовый, желтый или синий оттенок, что открывает широкие возможности для тюнинга) .

    3. Не требует много энергии.

    Подсветка кнопок приборной панели осуществляется с помощью осветительных элементов с условным подвалом. Если нужно осветить сразу несколько приборов, то светодиодная лампочка помещается в специальный патрон. Для его создания чаще всего используют пайку, но можно купить и готовую лампочку, уже вмонтированную в патрон.

    Надо сказать, что подсветка может быть сделана из лампочек, излучающих узкий луч света, или с использованием множественного освещения. В первом случае подсветка будет иметь точечный вид, а во втором - угол падения светового луча станет намного шире. Требуемый уровень рассеивания достигается с помощью специальных линз, используемых в лампе.

    Для подсветки кнопок лучше всего использовать лампочки с направленным светом, а вот панель спидометра можно выделить, применив лампочку с большим углом рассеивания. В некоторых случаях пробивается панель приборов, светодиодная лента. втыкайте по периметру, в других - просто ставьте диоды в посадку старых лампочек.

    Создание подсветки стрелка также имеет определенный алгоритм действий. Для начала демонтируется панель приборов, а затем просверливаются места расположения светодиодов. Лампочки устанавливаются в отверстия и приклеиваются прозрачным клеем. Только постарайтесь не замкнуть и не повредить контакты. Под каждой стрелкой по кругу размещены три светодиода в той последовательности, в которой вы хотите добиться свечения стрелок.

    Внутренняя часть колпачка стрелки полностью окрашена, а не окрашено только место между осью устройства и самой стрелкой.В результате, как только стрелка пройдет над светодиодом, неокрашенные места будут выделены тем или иным выбранным цветом. Для достижения максимального свечения показателей на шкале прибора часто выбирают красный светодиод, а для минимального эффекта - зеленый.

    Подпишитесь на наши ленты в

    Приборные панели автомобилей, выпущенных в середине прошлого века, отличались простотой и несложным дизайном. Водитель получал информацию от указателей давления масла, температурного режима охлаждающей жидкости, количества топлива в баке и значений тока в цепи заряда.Также были две-три лампочки, сигнализирующие о различных проблемах с машиной.

    Современный автопром достиг небывалых высот. Все изменилось - появились мощные моторы, больше внимания уделялось безопасности, увеличилась скорость, повысился уровень комфорта. Многочисленные системы, которые способствуют этому, требуют управления со стороны водителя, для чего были изобретены и внедрены контрольные лампы или светодиоды на приборной панели. В связи с этим одна из основных задач автовладельца - своевременное выявление проблемы, поиск и замена лампочек.

    Автомобиль ВАЗ-2114 и его приборная панель

    Некоторые модели ВАЗ имеют идентичную комбинацию электроприборов. Так, «двойниками» считаются следующие автомобили - ВАЗ-2113, 2114 и 2115. В них предусмотрено двенадцать контрольных ламп для оповещения водителя, шесть лампочек, а также другие элементы, контролирующие работу мотора и вспомогательных систем. . Смотрите видео «Замена лампочек на панели приборов ВАЗ 2114» ниже.

    Функциональное назначение ламп в панели приборов:

    • Аварийное понижение давления в системе смазки двигателя.
    • Снижение уровня топлива в баке ниже допустимого уровня.
    • Включение поворотных фар для левой и правой стороны.
    • Работа габарита.
    • Активация фар (Дальний свет).
    • Аварийное состояние тормозов.
    • Включение «ДТП».
    • Сигнализация о разрядке АКБ.
    • Сигнальная лампа Включение «обработчика».
    • Контроль состояния силового узла.
    • Открытие заслонки приточного воздуха. На моделях, оборудованных системой электронного впрыска горючего топлива, такого сигнала нет.

    Также в машине установлены лампы освещения приборной панели при движении, в темное время суток. При выходе из строя любого из элементов может потребоваться замена лампочек или замена предохранителя (об этом ниже).

    Установленные индикаторы оснащены светофильтрами разного цвета (по важности). Лампы аварийного освещения, сигнализирующие о неисправности узла, выполнены в красном цвете.Остальная часть огней имеет нейтральные оттенки - оранжевый и зеленый.

    Что касается приборной панели, то часто используется выражение «не работает». Это ошибочное определение поломки, которое актуально при отключенных всех лампах бортовой сети автомобилей. Но чаще всего в приборной панели автомобиля отказывают только отдельные элементы.

    Решение - замена вышедших (сгоревших) лампочек. Ниже будут рассмотрены способы устранения подобных проблем.

    Одна или несколько ламп не горят

    Если есть такая неисправность, может возникнуть одна из следующих причин:

    • Подана подсветка приборной панели.
    • Сгорели лампочки.

    Каждая причина требует рассмотрения.

    Нет подсветки. Начните с проверки предохранителей на целостность. Это актуально для ситуаций, когда ни одна из ламп освещения приборной панели не горит. Легко найти блок предохранителей. В моделях ВАЗ 2114 и 2115 он находится под капотом с левой (водительской) стороны.

    Для устранения неисправности откройте крышку блока, найдите нужный вставной плавкий предохранитель (через который питается подсветка), а затем проверьте его.Если предохранитель неисправен, поставьте новый и включите подсветку. Маркировка вставки - F10, Номинальный ток - 7,5 ампер.

    Далее у вас есть два пути. Если замена предохранителя дала результат, а подсветка сработала, прекращайте поиски и переходите к эксплуатации автомобиля. Если установка новой лампы не дала результатов, продолжайте поиск причины. Здесь возможны следующие варианты - повреждение цепи, питание подсветки или нарушение качества контактов разъемов.

    Для поиска поломок вспомните азы электротехники из курса школьной физики, приготовьте вольтметр, мультиметр или светодиодный щуп. При отсутствии знаний и желаемого оборудования обращаться к мастеру на СТО. Специалист проверит все элементы в приборной панели автомобиля, найдет причину и заменит лампочки (при необходимости).

    Если не светит одна или группа лампочек, а также не все элементы подсветки, проблему решить проще.В такой ситуации рассчитайте неисправный элемент и установите новый. Практика показывает, что часто проблемы с освещением связаны с нарушением целостности вставки плавки или выдержкой одной (нескольких) ламп. Поиск поломок с помощью мультиметра или другого прибора иногда необходим, но бывает редко. Если после замены предохранителя последний снова выходит из строя, это говорит о наличии неисправности в цепи.

    Перегорела одна (несколько) лампочек.Здесь принцип устранения поломки аналогичен. Отличие в том, что для каждой лампочки не предусмотрена индивидуальная вставка - действовать приходится поочередно. Алгоритм следующий - найти неисправность в панели приборов и заменить лампочки (одну или несколько). Если элемент снова не светится, проверьте контакты. В случае, когда чистка соединений тоже не дала результата, привлекаем мастера. Здесь одна из причин - выход из строя датчика в цепи неисправного элемента.

    Как снять приборную панель и поменять лампочки?

    Иногда может возникнуть необходимость снять приборную панель. Для этого понадобится свободное время, отвертка с крестообразным «жалом» и навыки измерения. Замена лампочек на «четырнадцатой» модели производится после демонтажа панели.

    Начните со снятия декоративных маскулинных автомобилей, для чего воспользуйтесь отверткой. Действуйте осторожно, чтобы не повредить изделие. Когда конструкция сдвинется с места, притяните ее к себе и разрядите сверху.

    После таких действий:

    • Верните подающую проволоку из прикуривателя.
    • Снимите облицовку панели по тому же принципу, который был описан выше. Основное отличие - дополнительная застежка в виде защелки и пары саморезов.
    • Отсоедините группу проводов в панели приборов.
    • Скручиваем две пары саморезов и снимаем конструкцию. Будьте осторожны, чтобы не повредить хрупкий пластик.

    Замена вышедших из строя лампочек в панели приборов - настоящая задача даже для начинающих автовладельцев.Все, что требуется, - это обнаружить неисправный элемент, вынуть его из розетки и поменять на новое устройство. Разборка производится одновременно с картриджем, для чего поверните изделие против движения по часовой стрелке и потяните на себя.

    Видео: Замена лампочек на панели приборов ВАЗ 2114, 2115

    Если видео не отображается, обновите страницу или

    Когда работа будет завершена, верните узел на место и установите панель.Демонтированные ранее элементы устанавливаются по обратному алгоритму. Убедитесь, что все разъемы и провода подключены. При желании можно пойти дальше и произвести настройку приборной панели - изменить цвет, установить светодиоды или выделить стрелки на приборной панели. Но это уже другая история.

    Когда перестает работать подсветка приборной панели, ехать на машине вечером и ночью перестает быть комфортно: необходимо прикоснуться к приборам управления обогревом или кондиционером, а главное, какие показания отображаются на спидометре, тахометре, табло С температурой двигателя и остатками бензина в топливном баке остается только догадываться.

    Такую неисправность необходимо устранить как можно скорее. Чаще всего причиной является возникшая лампочка комбинации приборов устройства. Следует отметить, что процесс замены этих неработающих элементов несложный, однако основная сложность - добраться до лампочек в приборной панели.

    Подготовительный процесс

    Решив поменять лампы подсветки, нужно понимать, что вам предстоит снимать автомобильную торпеду. Для этой процедуры потребуются следующие инструменты:

    Отвертка
    • ;
    • тестер;
    • новых лампочек.

    Замена ламп в панели приборов

    Работа выполняется в несколько этапов:

    1. Торпеда приборной панели разбирается, два крепления спидометра откручиваются крестовой отверткой.
    2. После снятия панели приборов с двух сторон отключается блок контактов, каждый из которых имеет определенный цвет, поэтому что-то здесь перепутать довольно сложно.
    3. Как только отсоединяется проводка, включается тестер, с помощью которого лампочки проверяются на работоспособность.Жирный - подлежит замене. Для этого снимаем основу.
    4. Используя плоскогубцы, открутите основание против часовой стрелки. На место старой лампочки устанавливается новая.
    5. Затем все детали собираются в обратном порядке.

    Фото










    Установка диодов в панель приборов


    Автовладельцы, являющиеся сторонниками тюнинга, предпочитают заменять светодиодные лампы на светодиодные, обеспечивающие более яркое освещение панели приборов.Одни разобрали приборную панель, наклеили по периметру удобную в установке светодиодную ленту, другие просто вставили диоды в посадочные места для лампочек.


    Следует отметить, что замена ламп в панели приборов на светодиоды более сложна.

    Придется закрепить наконечник диода, не касаясь светящегося элемента. Это требуется для того, чтобы добиться рассеянного освещения. Если этого не сделать, установленные диоды будут гореть в одной точке.Кроме того, вам придется позаботиться о дополнительном сопротивлении.

    Видео

    Смотрите, как снять приборную панель:

    Сравнение ламп подсветки приборной панели:

    Почему поворотники ВАЗ 2114. Что делать, если перестали работать аварийка и поворотники. Причины неисправности указателей поворота

    Автовладельцев иногда беспокоит такая проблема, как неисправные поворотники, но далеко не все знают, как решить эту проблему оперативно и качественно.Соответственно, в случае такой поломки продолжение движения, особенно в городском потоке, будет крайне опасным. Наиболее рациональный вариант остановит и устранит эту неисправность.

    Повороты поворотников и способы их устранения

    Указатель вращения работает правильно только при соблюдении следующих показателей:

    - поворотники работают всегда при включенном зажигании;

    При переключении рычага воровства любой вниз должен включать поворотник с соответствующей стороны;

    Сигнал, предупреждающий водителей о вращении, мигает с тактовой частотой 60 сигналов в минуту.

    Если поведение сигналов изменилось по отношению к указанным выше индикаторам, это означает, что есть проблемы. Далее будут перечислены наиболее распространенные типы поворотников:

    1) обороты не мигают

    Эту задачу будет легче решить, если вы ознакомитесь с основным принципом работы реле. Ток, который проходит через лампы, нагревает измерительный резистор - элемент, определяющий необходимость включения в нужный момент лампы.Соответственно сопротивление лампы, отличное от номинального, меняет время, на которое включается указатель поворота - он начинает мигать.

    В этой ситуации нужно слегка постучать по реле. Это поможет при слабом контакте или попадании влаги. Если заменили реле, а указатель поворота по-прежнему не мигает, а постоянно продолжает гореть, то проблема в слабом контакте с блоком безопасности. В этом случае должна помочь замена предохранителя, сопротивление которого кардинально отличается от номинального.

    2) не работает один поворотник

    Если не работает только один указатель поворота, он никак не связан с неисправным реле. Тогда была бы неисправность сразу в обоих поворотниках. Первый вариант, который может прийти в голову, - это перегоревшая лампочка, либо нарушения в проводке или патроне. Новый сменный светильник должен быть не только включен в прорезь для поворота, но и иметь такую ​​же мощность, которая указана на потолке. Если в случае замены лампочки не заработал поворотник, то осмотрите патрон.Могут остаться следы окисления, которые нужно будет удалить при помощи шлифовальной шкурки.

    Также свет может очень плотно прилегать к контактам, которые необходимо регулировать с помощью метчиков. Делать это нужно с максимальной осторожностью, чтобы не замкнуть контакты. Это может привести к другой проблеме - поворотники начнут работать в шахматном порядке. Если картридж в отличном состоянии, то проблема в самой проводке. Сначала убедитесь, что провод надежно припаян к картриджу.Нельзя допускать замыкания проводов между собой или на массе на железном корпусе автомобиля.

    3) Аварийные огни не мигают

    В данном случае проблема однозначно кроется в реле. Его необходимо заменить. Еще одной причиной неработающего поворотника может быть выключатель. Чтобы проверить это, подойдите к рычагу переключателя кражи и отсоедините его. Если аварийные огни не работают с хорошими поворотниками, просто замените кнопку, отвечающую за включение сигнализации.

    4) точение светит недостаточно ярко

    Если они излучают тусклый свет, это означает, что необходимо проверить модель и мощность лампочки. Если все в норме, нужно просто почистить контакты лампочек.

    5) Щелчки реле поворота

    Это не норма. Вся «соль» заключена в контактах реле монтажного блока. Такие звуки возникают в случаях слишком плотного прилегания к контакту или его окисления. К этому приводит и плохо работающее реле.Установите новое реле или прочтите контакты.

    Если указатель поворота не подает признаков жизни на одной стороне автомобиля. Ни сзади, ни спереди, значит возникли проблемы с переключателем на рулевом колесе, пропал контакт или сломалось все реле. Электрическая схема Поворотный указатель защищен 8-амперным предохранителем, который находится в монтажном блоке. Если он сломается, то может возникнуть такая неприятность, как отказ поворотников на одной стороне авто. Световая сигнализация обеспечивает безопасное движение, поэтому каждый автомобилист обязан носить с собой лампочки.

    Как указать направление движения при неисправных поворотниках?

    Как вы уже поняли, бывают такие случаи, когда световыми сигналами, а иногда и звуком невозможно выразить свои намерения в дороге. Поэтому далее мы расскажем, как указывать направление движения жестами рук. Определенное количество таких манипуляций зафиксировано в правилах дорожного движения.

    1) Если не работает левый указатель поворота, нужно отвести левую руку в сторону от окна.

    2) Для обозначения правого поворота от окна, левая рука согнута, кисть согнута в правом углу вверх.

    3) Тормозной сигнал подается поднятием руки.

    Кроме того:

    1) Глядя рукой на водителя пешехода.

    2) В случае, если ваша машина странно ведет себя на дороге, вас покажут сбоку обочины.

    3) Если водитель забыл включить свет, он напомнит ему жест, похожий на мигание лампочки.

    4) Если вы забыли закрыть ствол, то покажете ему в воздухе сигнал пальмового хлопка. И незакрытая дверь или прижатый к ней ремень будут показаны хлопком на двери.

    5) Если у вас есть круг в воздухе, ваша машина опустила одно из колес.

    Ни для кого не секрет, что цепи аварийной сигнализации и сигнализации связаны между собой, потому что первую и вторую функцию выполняют одни и те же фары.Если поворотники не работают, а аварийная выполняет свои задачи или оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

    Основные причины неисправности

    Что могло быть вызвано неисправностью? Причин несколько:

    • Заблокирован предохранитель. Проблема считается самой распространенной. Если в машине установлено реле, переключающее сигнализацию и поворотники, то причина может быть в этом. Учтите, что элемент можно закрепить как в главном блоке предохранителей, так и отдельно от него - все зависит от модели автомобиля.Чтобы найти устройство, воспользуйтесь схемой.
    • Заблокированная лампочка. Это еще одна причина, по которой не работают поворотники и ДТП.
    • Цепь в проводке. При подаче команды на включение сигналы могут быть перепутаны. Например, водитель включает сигнализацию, и срабатывают поворотные фары, или наоборот. Если есть замыкание, оптика может даже не реагировать на действия автовладельца. Для диагностики поломки понадобится тестер и базовые знания электрической части.
    • Переключатель поломки у руля или кнопок. Чтобы выявить неисправность, необходимо проверить работоспособность этих устройств.
    • Обрыв электрической цепи. Эта поломка характерна для старых автомобилей. Если провода прокладывать в местах, где есть движущиеся части, погибают гибели. В результате цепь разрывается.

    Как своими руками проверить работу световых приборов?

    Если не работают поворотники или аварии, это не повод отчаиваться - все диагностические работы можно произвести своими руками.Для начала определите, что световые сигналы действительно нуждаются в проверке. Это сделано для ряда знаков:

    • Поворотов нет, но лампочки горят. Такой проблемой является выход реле, а именно его электромагнитная часть. Как правило, неисправность свидетельствует о замыкании электромагнита в одном из положений и невозможности возврата в исходное положение.
    • Повороты работают, но слишком медленно или в ускоренном режиме. При таких признаках причиной неисправности может быть не только реле.Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных приборов важно убедиться, что они соответствуют номиналу, установленному производителем станка.
    • Нет реакции на команду переключения. В этой ситуации не работают поворотники и не работают индикаторы приборной панели. К тому же отсутствуют щелчки, которые должны быть при срабатывании сигналов. Причин неисправности может быть несколько, и подробнее о них поговорим ниже.

    Схема сигнализации и включения ВАЗ (классика)

    Проверка осуществляется следующим образом:

    1. Убедитесь, что индикаторы и датчики на панели приборов машины работают в обычном режиме. Если это не так, проверьте предохранители на целостность.
    2. В случае неисправности нажмите аварийную кнопку и проверьте лампочки каждой из фар. Осмотрите передние и задние, а также габаритные огни (если есть на машине).
    3. Если тревога после команды не срабатывает, убедитесь в исправности реле, а также в наличии питания на выходах.Для этого снимите реле со своего места, затем подключите сигнальную лампу к контактам - к «плюсу» и корпусу автомата (или «минусовой» АКБ). Поворачивать ключ в замке зажигания не нужно. Если контрольная лампа не горит, то вероятные причины - поломка кнопки аварийной сигнализации, нарушение электрической цепи или подгорание плавильной вставки. К тому же неисправность может быть ранена при плохом контакте в местах соединения.
    4. Если контрольная лампа горит, замкните выводы реле куском медной проволоки.В случае состояния остальных элементов цепи все сигналы должны работать. В противном случае проблема кроется в реле.
    5. Если после выполненных манипуляций лампы не горят, значит, причина проблемы в кнопке, включающей тревогу. По опыту известно, что такая неисправность бывает редко - чаще проблема вызвана замыканием в цепи. Кстати, именно эта неисправность могла стать причиной выхода реле из строя. Чтобы избежать повторных затрат, вы сначала устраняете замыкание, а после изменить деталь не удалось.

    В ситуации, когда активна тревога, можно говорить о исправности реле и элемента безопасности. Следовательно, следует обратить внимание на саму кнопку. Для начала проверьте выход «плюс», как и в случае с реле. Для выполнения работы необходимо включить зажигание и аварийную кнопку. Далее делайте выводы:

    • Если диагностика показала, что «плюс» нет, проверьте кнопку. Уберите его с места и убедитесь, что цепь включения исправна.Если нет питания, ищите обрыв проводки в диапазоне между кнопкой и приборной панелью.
    • Если результат проверки подтверждает наличие «плюса», закройте выводы на месте установки (зажигание должно оставаться включенным). Теперь активируйте сигналы вращения - влево или вправо. В случае с обычными лампочками поменять кнопку управления. Если нет питания, убедитесь, что напряжение на реле сигнализации. При отсутствии «плюса» проблема, как правило, заключается в участке электрической цепи - между блоком предохранителей и кнопкой управления.


    Как самостоятельно отремонтировать аварийные и поворотные знаки?

    Если не работают поворотники и лампы аварийной сигнализации, на сотню ехать не обязательно - ремонт можно сделать своими руками:

    • Если перегорел предохранитель или сломалось реле - замените неисправные детали. Если у вас есть закрытие, проверьте участки цепи, где это могло произойти. После устранения проблемы с разводкой поменять элементы не удалось.
    • При выходе из строя аварийной кнопки замените ее.Как провести диагностику, рассмотрено выше.
    • Для проверки электрической цепи используйте тестер. Если диагностика показала наличие поврежденных участков - замените провода в этих местах. В процессе прокладки проводки избегайте ее близости к движущимся частям тела. Кроме того, усилить изоляцию для повышения надежности.
    • Причина в лампах? Затем замените неисправные источники света. Чтобы это заработало в передней и задней головках, снимите защиту, отключите цепь питания и открутите фонарь от посадочного патрона.Далее устанавливаем новый источник света. Если в фарах по бокам автомобиля установлены неисправные источники света, снимите потолок, сдвинув его край отверткой. После этого отключаем подающую проволоку и получаем предмет.
    • Если не работают поворотники, причиной может быть неисправность подрулевого переключателя. Если это так, разберите и проверьте устройство. Как правило, поломку объясняют низким качеством контакта или истиранием. В последнем случае замените переключатель, а если есть проблемы с контактами, прочтите их (это касается и кнопок).

    Обязательно проверьте разъемы и вилки, ведь проблемы с поворотными лампами и аварийной сигнализацией часто связаны с низким качеством контакта. В случае окисления составов обработайте их наждачной бумагой или щеткой с металлическим ворсом. Если сгорели контакты, замените их.

    Видео: Реле указателя поворота ВАЗ (классический). Проверка, схема, принцип работы

    Видео: Ремонт поворотников и сигнализации

    Если видео не отображается, обновите страницу или

    Если на ВАЗ 2109 не работают поворотники, то езда на автомобиле должна быть прекращена.Потому что другие водители не увидят, куда бы вы ни повернули, и возникнет аварийно опасная ситуация. Страшно еще и то, что многие не сразу замечают, что не работают поворотники и продолжают ездить с неработающими поворотниками. В том, что на ВАЗ 2109 не работают поворотники, разобраться очень просто, включить указатель поворота и посмотреть указатель поворота на панели приборов.

    Лампочка на панели приборов должна мигать. При этом, если двигатель не запускается, вы услышите щелчки - щелкает роторы.
    Если лампочка на панели приборов не мигает, а горит, значит, повороты не работают.
    Причин неработающих поворотников на ВАЗ 2109 несколько:
    1) Неисправность Rota Relay
    2) Горящая лампочка
    1) При неисправных реле поворота лампочка на панели приборов горит зеленым Не мигает. Однако это не означает, что ваши поворотные реле неисправны.

    Вполне может быть плохой контакт между поворотными реле и посадочным гнездом реле в монтажном блоке.Это просто включает вращение и перемещает реле поворота.

    Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Узел крепления ВАЗ 2109 находится в не очень удачном месте и это постоянно

    то заливается водой, то засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном узле для ВАЗ 2109 - обычное дело.

    2) При любом повороте указатель на панели приборов будет мигать, как будто все в порядке.В этом случае мигание лампочки обнаруживается только визуальным осмотром автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Всегда, когда водитель выходит из машины. Включается сигнализация и машина моргает всеми оборотами пару секунд. Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова перекрыла повороты. Часто бывает, что не поборол лампочку, а просто плохой контакт лампочки с патроном фары.
    В этом случае нужно просто постучать по пятнистому кулаку, может появиться контакт.

    В Интернете очень часто забивают такие просьбы от новичков: «Почему не включаются поворотники?» - У нас есть ответ на этот вопрос. Сегодня мы рассмотрим основные неисправности, из-за которых не работают поворотники на вашей машине.

    Часто ремонт поворотников очень прост, главное найти истинную причину неисправности. В первую очередь рекомендую посмотреть видео, где рассказывают, как определить неисправность.

    Видео. Не работают поворотники

    Напомним, что в предыдущей статье мы рассматривали все своими руками.Выполнить эту операцию можно в гаражных условиях Не забудьте приготовить большое количество тосола или тосола.

    Основные неисправности токарной обработки

    Не мигают указатели поворота

    Когда на ваших машинах перестали мигать поворотники, скорее всего, причина кроется в реле поворотного механизма. Причиной неисправности может быть простая вода, которая ее вылила или где-то прерывается контакт. Рекомендуем заменить.

    Сегодня мы рассматриваем такую ​​неисправность «семерки» - как отказ поворота, причины и способы устранения.

    Предыстория написания этого поста такова, дошли до ремонта семерки, вообще не работали повороты, решил написать пост о неисправностях в волонтерской системе ВАЗ 2107. Хотя электрикой не занимаюсь, но потом попросил хорошего знакомого, пришлось помочь.

    Важно помнить, что при работе с автомобильной проводкой необходимо отключать аккумулятор во избежание короткого замыкания и возгорания проводки.

    Поиск любой неисправности в проводке и электрооборудовании нужно начинать с изучения схемы, поэтому цитирую здесь:

    Спасибо за подписку!

    Описанные ниже решения предполагают, что все лампы исправны и их контакт в патронах надежен.

    Неисправности поворотов ВАЗ 2107, поиск и устранение неисправностей

    1. Первая и самая частая неисправность в работе поворотов - это выдержка или потеря контакта на предохранителе.Для проверки этого случая проверьте целостность предохранителя № 10 в блоке предохранителей, если он целиком пытается подцепить контакты и поставить предохранитель на место. Если перегорел предохранитель, то необходимо найти место КЗ в проводке. Если слетел предохранитель, то можно.
    2. Поворот ВАЗ 2107 очень часто мигает. Причина тому - плохой контакт на одном из витков витков или неисправность поворотных реле. Реле поворота устроены таким образом, что при перегорании одной лампы поворотник начинает часто мигать.Если все лампы в порядке, то нужно заменить реле.
    3. Если не работает одна сторона витков, то нужно следить за контактными площадками на блоке предохранителей ш3, ш4, ш5, ш8, ш20, ш22. Время от времени контакты окисляются и возможна потеря контакта. На практике достаточно просто несколько раз вытащить и вставить разъем на место.
    4. Также причиной поломки поворота может быть выход из строя подрулевого переключателя. Проверить можно тестером, главное условие наличия надежного контакта при переключении в одну и вторую сторону.
    5. Реле поворота
    6. тоже может вызвать неисправность дворников, проверить его увы не просто, да и стоимость не так высока, можно купить и попробовать заменить реле.

    причины и способы устранения

    Зажигалка не относится к тем элементам, при выходе из строя которых дальнейшая эксплуатация машины невозможна. Его выход из строя не несет никаких угроз для двигателя или других частей автомобиля. Однако без него машина становится менее комфортной.

    Давно не использовался прикуриватель по прямому назначению.Сегодня, как правило, нужно не поджигать сигарету, а обеспечить питанием различные электронные и электрические устройства: видеомагнитофоны, навигаторы, аудио- и видеоплееры, пылесосы, компрессоры и т. Д.

    В этой статье рассмотрим основную неисправность, из-за которой не работает прикуриватель ВАЗ-2114. Кроме того, мы разберемся в их причинах и постараемся устранить поломку самостоятельно.

    Что такое прикуриватель "Самара" четырнадцатая модель

    Конструкция прикуривателя в ВАЗ-2114 такая же, как и на других автомобилях.Он состоит из стакана (гнезда) и вставки. Гнездо - это металлический цилиндр, стенки которого связаны с «массой» автомобиля. Он также оборудован центральным выводом, подключенным к «плюсу» бортовой сети.

    Основной элемент вставки - нихромеспираль. Он заключен в металлический корпус с пластиковой ручкой. Вставка находится внутри стекла. В выключенном состоянии его корпус контактирует только с «массой». При нажатии на кнопку вставка проникает в стекло, где один из контактов спирали контактирует с ее центральным выводом, замыкая цепочку.Удерживается в гнезде за счет двух специальных биметаллических «ушей». Ток, проходящий внутри спирали, нагревает ее до красного цвета. Благодаря этому у нас, по сути, есть возможность прикурить.

    Устройство выключится автоматически. Когда стекло нагревается до определенной температуры, освобождаются «ушки» и освобождается вставка. При этом слышен характерный щелчок, извещающий водителя о том, что устройство выключено и готово к работе.

    Автомобильная розетка для электроприборов

    Если вынуть вставку из розетки, то получится настоящая автомобильная розетка на 12 В.Естественно, чтобы от него можно было получать электричество, потребуется специальная вилка цилиндрической формы. Именно этими вилками оснащаются все перечисленные выше автомобильные электроприборы. Обычно у них один центральный положительный контакт и два боковых (минусовых). Большинство вилок с целью дополнительной защиты электроприборов от перегрузок снабжены предохранителями, которые находятся внутри них.

    Что может случиться с прикуривателем

    Если в вашем ВАЗ-2114 не работает прикуриватель, тому всего две причины: либо нарушена целостность нихромовой спирали, либо отсутствует напряжение на контактах стекла.Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режим вольтметра.

    Подключите один датчик к плюсовой клемме стекла, а второй поднесите к своему телу. Вольтметр должен показывать напряжение аккумулятора. В этом случае можно просто заменить вставку на спираль, и прикуриватель снова будет работать как новый. Но если на контактах нет напряжения, нужно продолжать поиски проблемы.

    Не работает прикуриватель ВАЗ-2114: причины

    Проблемы с подачей электричества на выводы прикуривателя могут возникнуть из-за:

    • перегоревшего предохранителя (вставки предохранителя) из-за превышения потребителем текущей стоимости ;
    • неисправность устройства подсветки;
    • обрыв контактов в разъемах;
    • обрыв проводки.

    Где искать перегоревший предохранитель

    На ВАЗ-2114 перестал работать прикуриватель, и отсутствует ли напряжение на его контактах? Начните диагностику с проверки предохранителя. Для этого вам не придется ничего разбирать, а из инструментов вам понадобится только мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, возникающий в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель нужно проверить и где его найти?»

    В четырнадцатой модели «Самара» этот элемент защиты расположен в монтажном блоке, расположенном в моторном отсеке автомобиля.Откройте капот, и в правом дальнем углу (если посмотреть на лобовое стекло) вы увидите черный пластиковый ящик. Это монтажный блок автомобиля. Предохранитель прикуривателя в зависимости от модификации автомобиля может обозначаться как F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых версиях его номинал может составлять 20 А).

    Диагностика предохранителей

    Осторожно снимите предохранитель, чтобы проверить предохранитель. Он находится в гнезде, подсоедините его выводы к щупам мультиметра и «прозвоните». Если вы используете самодельный тестер от лампы и проводов, прикрепите проверяемый элемент к разрыву одного из проводников.Подключите провода к клеммам аккумулятора. Если лампа загорается, или тестер сообщает звуковым сигналом о том, что предохранитель исправен, поиск проблемы следует продолжить. В противном случае просто замените вставку.

    Никогда не устанавливайте предохранитель с другим расчетным током и тем более не используйте различные «жучки». Это поставит под угрозу всю боковую цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

    Почему перегорел предохранитель

    Определив, что прикуриватель ВАЗ-2114 не работает из-за перегоревшего предохранителя, стоит задуматься о причине этой неисправности, т.к. при нормальной работе бортовой сети срабатывает плавкая вставка. может служить годами.Его выход из строя может быть спровоцирован коротким замыканием в цепях двигателей обогревателя салона, омывателя лобового стекла, лампы освещения перчаточного ящика, выключателя обогрева заднего стекла. Дело в том, что за безопасность всех этих цепей отвечает тот самый предохранитель, который обеспечивает сохранность прикуривателя.

    Другой причиной перегорания предохранителя может быть халатность или халатность самого автовладельца при эксплуатации дополнительных электроприборов. Если вы недавно пропылесосили салон автомобиля или накачали шины компрессором, подключив оборудование к «автозагрузке», а потом перестал работать прикуриватель ВАЗ-2114, можете быть уверены, что эти устройства способствовали выходу из строя предохранитель.

    При использовании таких устройств необходимо учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем бортовая сеть машины.

    Причем здесь радио?

    Бывают ситуации, когда не работает магнитола и прикуриватель ВАЗ-2114 одновременно. Вы говорите: какая здесь связь? Правильно, не должно быть. Но некоторые «электрики» или сами автовладельцы подключают питание магнитолы к контактам прикуривателя.Это намного проще, чем прокладывать провода к клеммам аккумулятора. Так получается, что при перегорании предохранителя прикуривателя магнитола тоже перестает работать. В этом случае для исправления ситуации лучше обратиться к квалифицированному автоэлектрику.

    Лампа прикуривателя

    Причина того, что прикуриватель ВАЗ-2114 не работает, может банально перегоревшая лампа это подсветка. Дело в том, что схема устройства устроена таким образом, что напряжение сначала идет на него, а уже потом идет на положительный контакт стекла.

    Для того, чтобы проверить лампу, придется отстрелять так называемую бороду - торпеду центральной консоли. Он легко демонтируется после ослабления четырех винтов, расположенных по бокам (по два с каждой стороны). Когда консоль снята, снимите лампу с сиденья и «прозвоните» тестером. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

    Почему не работает прикуриватель на ВАЗ-2114: ищите проблему в разъемах и проводке

    Если все ваши старания не принесли желаемого результата, проверьте разъемы и целостность проводки.Прежде всего, обратите внимание на то, как «плюсовой» провод и «заземляющий» провод подключаются к стеклу прибора. Снимите защитную изоляцию с контактов и проверьте соединения. При необходимости отремонтируйте их. После этого проверьте колодки X1 на монтажном блоке. К ней подходят провода питания от прикуривателя. Снимите его с блока разъемов и осмотрите контакты. Если на них появляются признаки окисления, очистите их и обработайте антикоррозийной жидкостью (например, WD-40). Далее следует прозвонить провода, идущие от колодок к стеклу прикуривателя.Вы можете определить их по цвету. Обнаружив обрыв провода, замените его на месте, а лучше - всю обвязку.

    Как проверить наличие неисправных индикаторов приборной панели

    Освещение приборной панели - это очень важные индикаторы на приборной панели вашего автомобиля, которые подключены к определенным мониторам и датчикам в различных частях автомобиля, таких как двигатель и выхлопная / выхлопная система. Свет на приборной панели загорается, когда одна или несколько частей автомобиля требуют обслуживания. Это обслуживание может варьироваться от простых и быстрых исправлений, таких как долив жидкости, такой как масло или жидкость для стеклоочистителя, до более сложных исправлений, требующих вмешательства механика, например, из YourMechanic.

    Когда горит индикатор Check Engine, обычно обозначаемый изображением двигателя или текстом с надписью «Check Engine» на панели управления, существует ряд простых и серьезных проблем, которые могут быть источником проблемы, но есть нет способа сразу узнать, серьезны ли проблемы. Из-за этого крайне важно, чтобы компьютерный код был прочитан механиком как можно скорее, чтобы вы не рисковали вызвать повреждение двигателя, которое может сделать проблему (-ы) непоправимой, что приведет к общему количеству транспортного средства.

    В любой ситуации, если вы заметили, что индикаторы на приборной панели не работают, вы должны принять меры, чтобы исправить их как можно скорее, в противном случае вы можете пропустить очень важные сообщения, которые автомобиль отправляет для обслуживания. Прочтите информацию ниже, чтобы определить, работают ли индикаторы на приборной панели, и примите меры, чтобы определить, можете ли вы решить проблему самостоятельно или необходимо вызвать механика.

    Часть 1 из 1. Ознакомьтесь с индикаторами приборной панели и проведите базовые тесты, чтобы проверить, работают ли они

    Необходимые материалы

    Изображение: Volvo

    Шаг 1. Обратитесь к руководству по эксплуатации вашего автомобиля .В руководстве по вашему автомобилю должна быть вся необходимая информация об освещении приборной панели, включая значение каждого символа и, возможно, определенную информацию и рекомендации о том, какие шаги необходимо предпринять для решения определенных проблем с освещением приборной панели.

    Важно прочитать эту информацию не только для понимания каждого индикатора, но и для того, чтобы знать, что делать, если или когда срабатывают определенные индикаторы.

    • Совет : Если вы потеряли руководство по эксплуатации автомобиля или его у вас нет, поищите его в Интернете.Большинство руководств по автомобилям должны быть доступны для загрузки и / или распечатки при необходимости.

    Шаг 2: Включите автомобиль . Возьмите ключ от машины, вставьте его в замок зажигания и переключите автомобиль в положение «включено», но не в положение «пуск», в котором работает двигатель.

    Когда вы это сделаете, как вы, возможно, заметили раньше, загорятся некоторые или все индикаторы на вашей приборной панели. В некоторых моделях автомобилей свет будет гореть до тех пор, пока вы не запустите двигатель, но в других моделях подсветка приборной панели выключится через несколько секунд.

    Вот почему так важно прочитать раздел в руководстве по эксплуатации автомобиля, посвященный освещению приборной панели и принципам их работы. Если горят только некоторые индикаторы на приборной панели, а другие нет, вам нужно будет выполнить другие проверки или попросить профессионального механика сделать это за вас.

    • Совет . Эти огни намного легче увидеть в более темной атмосфере. Выполняйте эту проверку в гараже с закрытой дверью или в тени. Если это не варианты, дождитесь сумерек или ночи, чтобы выполнить проверку.

    Шаг 3. Увеличьте яркость . Иногда регулятор или ручка, регулирующая яркость подсветки приборной панели, повернута полностью вниз, что затрудняет определение того, включены ли огни. Найдите этот элемент управления и поверните его до упора для лучшей видимости.

    Если вы не знаете, где находится эта ручка, и не можете найти ее самостоятельно, обратитесь к руководству по эксплуатации автомобиля. Если некоторые индикаторы приборной панели по-прежнему не регистрируются после того, как вы включили регулятор максимальной яркости, вам нужно будет продолжить другие проверки.

    Шаг 4: Найдите блок предохранителей и соответствующие предохранители на приборной панели . В зависимости от марки и модели вашего автомобиля этот блок предохранителей будет расположен либо слева от рулевого колеса на уровне колен, либо под капотом автомобиля.

    Если вы не можете найти блок предохранителей, воспользуйтесь руководством по эксплуатации вашего автомобиля.

    Шаг 5: Откройте крышку блока предохранителей и проверьте, не перегорел ли какой-либо из предохранителей .Всегда выполняйте эти проверки, когда автомобиль выключен и ключи вынуты из замка зажигания.

    Некоторые предохранители имеют цилиндрическую форму и заключены в стекло с металлическими концами, пронумерованными в соответствии с типом детали и силой тока. Другие представляют собой узкую прямоугольную форму с двумя штырями, сделанными из разноцветного пластика, который является полупрозрачным и имеет номер, напечатанный сверху для силы тока.

    Если предохранитель перегорел, это обычно очевидно. У цилиндрических предохранителей будет сломанный соединитель внутри стеклянной трубки, и обычно на стекле собирается черная сажа, что затрудняет просмотр внутри.Будьте очень осторожны, не разбейте стеклянные предохранители.

    В пластиковом корпусе предохранителя другого типа вы увидите, что разъем сломан. Также внутри может скапливаться черная сажа.

    Пластиковые цветные предохранители обычно расположены очень близко друг к другу в блоке предохранителей, и их трудно захватить пальцами. Используйте плоскогубцы с острыми кончиками, чтобы увеличить силу захвата и усилие. Не сдавливайте слишком сильно, чтобы не повредить пластиковый корпус.

    • Совет : Если вы не уверены, перегорел ли предохранитель, попробуйте как можно больше очистить внешнюю поверхность, если она грязная, или сравните каждый предохранитель из коробки предохранителей со свежим предохранителем прямо из упаковки.

    Шаг 6: При необходимости замените перегоревшие предохранители . Если вы заметили, что предохранитель перегорел, замените его новым точно такого же типа и убедитесь, что он плотно и плотно встал на место, как и остальные вокруг него.

    • Совет . Пока вы находитесь в коробке предохранителей, вы можете также проверить все предохранители, чтобы убедиться, что они в хорошем рабочем состоянии.

    Шаг 7. При необходимости обратитесь за профессиональной помощью .Если вы выполнили все вышеперечисленные проверки и некоторые или все индикаторы на приборной панели все еще не работают, вам следует немедленно вызвать механика.

    Следуя вышеприведенному пошаговому руководству, вы сможете не только проверить работоспособность подсветки приборной панели, но и попробовать несколько способов - увеличить яркость панели, заменить перегоревшие предохранители - решения проблемы с отсутствующей приборной панелью. огни.

    Если вы сомневаетесь, как часто проверять некоторые из проблем технического обслуживания, которые могут быть вызваны подсветкой приборной панели, или просто у вас есть вопросы о текущем состоянии вашего автомобиля, вы можете найти свой автомобиль, чтобы узнать больше когда его нужно обслуживать.

    Или, если у вас просто есть вопрос о конкретной проблеме, с которой сталкивается ваш автомобиль, вы можете попросить механика быстро получить подробную консультацию от одного из наших сертифицированных технических специалистов.

    Но в конце концов, если вы решили, что вам нужна или нужна помощь профессионального механика для осмотра или обслуживания вашего автомобиля, вы можете позвонить в YourMechanic сегодня или посетить нас онлайн, чтобы записаться на прием. Один из наших лучших механиков может прийти к вам домой или в офис, чтобы обслужить ваш автомобиль.

    Не работает правый указатель поворота на ВАЗ 2114.Что делать, если перестали работать аварийка и поворотники

    При ситуации, когда не работают поворотники и ДТП ВАЗ 2110 или другие модели, есть немалая часть владельцев ВАЗ, и часто проблема их удивляет. Самая частая причина, по которой не работают поворотники на ВАЗ 2109, это то, что автоэлектрика вышла из строя.

    Кстати, большинство ваз оснащено аналогичными электроходами, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.


    Схема включения указателей поворота и аварийной сигнализации

    Причины поломки

    Во избежание ситуации, когда не работают поворотные и аварийные фонари, определите причину, по которой они вышли из строя. К наиболее частым факторам поломки электрики в автомобиле относятся:

    • разгерметизация. Это вызывает попадание воды и грязи в электрика;
    • окисление. Это происходит на клеммах и приводит к потере контакта. Смотри просто: при выключении, и когда ты разбираешь оптику, ты увидишь зеленый цвет.Чтобы удалить его, рассмотрите его с помощью ветеринара и попробуйте запитать контакт;
    • Пробой предохранителя
    • . Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам нужно будет просто заменить его. Помимо выхода из строя предохранителя, можно столкнуться с проблемой замены его контактов;

    Блок предохранителей ВАЗ 2109 2108 21099
    • лампочка. Если по этой причине возник недостаток света, просто замените лампу на новую;
    • выключатель или кнопки поломки.Если не работают поворотники и ДТП, доберитесь до бачка к переключателю, находящемуся у руля, и разберите его. Вы можете просто заменить кнопку;
    • перерезал проводку.

    Как исправить

    При неработающих поворотниках и авариях электрик в машине чаще всего «виноват» реле, отвечающее за подачу напряжения.

    Чтобы предотвратить возникновение проблемы в будущем, выполните следующие действия:

    • узнать где реле.Схема его размещения указана в прилагаемой к автомобилю инструкции;
    • давай стучим по реле. Часто причина кроется в банальном «прилипании», и удар ворона возобновляет работу оптики;
    • , если меры не помогли, и у вас по-прежнему не работают осветительные приборы, замените реле, потому что изделие недорогое.

    Если на ВАЗ 2109 не работают поворотники, то езда на автомобиле должна быть прекращена. Потому что другие водители не увидят, куда бы вы ни повернули, и возникнет аварийно опасная ситуация.Страшно еще и то, что многие не сразу замечают, что не работают поворотники и продолжают ездить с неработающими поворотниками. В том, что на ВАЗ 2109 не работают поворотники, разобраться очень просто, включить указатель поворота и посмотреть указатель поворота на панели приборов.

    Лампочка на панели приборов должна мигать. При этом, если двигатель не запускается, вы услышите щелчки - щелкает роторы.
    Если лампочка на панели приборов не мигает, а горит, значит, повороты не работают.
    Причин неработающих поворотников на ВАЗ 2109 несколько:
    1) Неисправность Rota Relay
    2) Горящая лампочка
    1) При неисправных реле поворота лампочка на панели приборов горит зеленым цветом, не мигая. Однако это не означает, что ваши поворотные реле неисправны.

    Вполне может быть плохой контакт между поворотными реле и посадочным гнездом реле в монтажном блоке. Это просто включает вращение и перемещает реле поворота.

    Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Узел крепления ВАЗ 2109 находится в не очень удачном месте и это постоянно

    то заливается водой, то засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном узле для ВАЗ 2109 - обычное дело.

    2) При любом повороте указатель на панели приборов будет мигать, как будто все в порядке.В этом случае размытый свет обнаруживается только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Всегда, когда водитель выходит из машины. Включается сигнализация и машина моргает всеми оборотами пару секунд. Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова перекрыла повороты. Часто бывает, что не поборол лампочку, а просто плохой контакт лампочки с патроном фары.
    В этом случае нужно просто постучать по пятнистому кулаку, может появиться контакт.

    Поворотные фары должны быть в рабочем состоянии в любой машине. Этот тип оптики позволяет узнавать других участников дорожного движения о ваших намерениях при столкновении с молотком, поэтому на эффективность поворотов в значительной степени влияет безопасность. Что делать, если не и ВАЗ 2114 Авиан, как определить проблему и заменить лампы? Об этом читайте ниже.

    [Скрыть]

    Возможные неисправности: особенности и причины

    Если не умеете, ничего сложного в этом нет - нужно просто замкнуть контакты, но сейчас не об этом.

    По каким функциям можно выявить проблемы поворотных фонарей (ПО):

    1. Включается включается, но не работает. Неисправность такой схемы может быть вызвана сбоями в работе реле.
    2. Световой сигнал не работает. При такой проблеме на приборной панели автомобиля указатель поворота будет гореть чаще обычного.
    3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в устранении неисправностей в работе переключателя, расположенного за рулем автомобиля.
    4. Источник освещения в оптике мигает чаще обычного. Судя по всему, одна из ламп, установленных по углам, была издана. Проблема также может быть в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с элементами безопасности.
    5. Лампы по очереди горят, но намного тускло, чем всегда. На практике такая проблема обычно появляется после установки в фары нестандартных осветительных приборов (ламп). Проблема в контактах.
    6. При включении реле громко щелкает. Причину следует искать в плохих или поврежденных контактах на колодке, возможно выход из строя самого реле.
    7. Часто неисправность храброго предохранителя кроется. Это приводит к закрытию в софте, и часто такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и другие вазоны. Излишне окисляются контакты, что приводит к образованию коррозии и замыканию (на видео снял Владислав Чиков).

    Как проверить осветительные приборы в «четверке»?

    Процедура проверки следующая:

    1. Для начала нужно убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в отсеке насосного отделения, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелку и снимите крышку, после чего внимательно осмотрите ее внутреннюю часть. Вызывает схему, которая поможет разобраться, какой предохранитель отвечает за работу того или иного оборудования.
      Извлеките предохранитель, отвечающий за работоспособность ПО, и внимательно осмотрите его - если внутри переплавилась резьба или она повреждена, предохранитель подлежит замене. Но даже при отсутствии видимых повреждений необходимо вставить в гнездо извлеченного взрывателя еще один с соответствующим номиналом.
    2. Если не помогло восстановить работу ПО, то проверьте реле, оно находится в том же блоке. Как правило, на реле роторов есть значок, его нужно вытащить и заменить рабочие.Для этого необязательно покупать новое реле, нужно вытащить другое работающее устройство и установить его. Если отделения неотложной помощи так и не работают, то продолжайте проверку.
    3. Теперь необходимо провести диагностику лампочек, но эта проверка требуется, если не работает только часть витков. Откройте капот или багажник и снимите фары, после чего уберите источники света с сидений. Установите рабочий прибор вместо извлеченной лампы и проверьте, как он работает. При отсутствии изменений идем дальше.
    4. Нужно проверить целостность электрических цоколей. Для этого вам понадобится контрольная лампа с подключенными к ней двумя проводами. Один конец нужно подключить к минусу аккумулятора или корпуса «четверки», а второй провод подключить к контакту диагностируемого электрочайника.
      Если в результате подключения лампа начала гореть, это свидетельствует о рабочем месте токопроводящего провода. Аналогично проверяются остальные цепочки. Если вы найдете место, где нет тока, это указывает на наличие неисправности между проверяемым местом и последней точкой, где было напряжение.Поврежденные провода подлежат замене.
    5. Еще нужно проверить качество контактов на всех электрических цоколях. Проверить контакты в монтажном блоке, на основании в оптике автомобиля, на кнопке световой сигнализации и переключателе на рулевом колесе. Часто причиной проблем является именно окисление, такие контакты подлежат чистке или замене.

    Фотогалерея «Неисправности поворотов»

    Инструкция по ремонту и замене указателей поворота и аварийной сигнализации своими руками

    Перед снятием и заменой вышедших из строя осветительных приборов на белые или желтые, необходимо выключить зажигание и аккумулятор.Это позволит избежать закрытия. Работы по замене следует проводить в перчатках, чтобы не испачкать стеклянные лампочки.

    Как поменять лампы в:

    1. Для начала нужно отсоединить разъем от оптики с подключенными проводами.
    2. Затем кончик пружины отпускается.
    3. Теперь нажмите на крепление, расположенное между оптикой, и поверните. Снимите блок с источника света с места посадки.
    4. Лампочки заменены нерабочими, сборка производится в обратной последовательности.
    5. Что касается репитера, то он снимет свой корпус с места посадки вместе с прорезиненной прокладкой примерно на полсантиметра вперед.
    6. Отобразите заднюю часть устройства с места установки.
    7. Полностью снимите повторитель, затем отсоедините вилку с проводкой и снимите прокладку. Саму прокладку необходимо установить на новый репитер.
    8. Теперь осталось соединить вилку с проводкой и установить репитер обратно.

    Видео «Габариты в поворотники своими руками»

    Если вы хотите сделать так, чтобы общий свет горел в углах автомобиля, то вам поможет в реализации этой идеи видео с подробная инструкция по выполнению этой задачи (видео опубликовано на канале Александра Янтаря Коломенского ААЦ).

    Не работать могут быть как один знак поворота («повороты»), так и два, или все сразу и т.д., в разных сочетаниях.


    Рассмотрим причины данной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

    Причины неисправности указателей поворота

    1. Не работает один указатель поворота (передний или задний).

    Перегорающая лампочка

    При включении одного или нескольких указателей поворота на ВАЗ 2108, 2109, 21099 лампочка может мигать с двойной частотой.Устанавливаем визуально там, где перегорела фара, в свою очередь включаем указатели поворота. Заменяем лампочку.

    Окисленная патронная лампа

    Несколько раз поверните лампочку в патроне, чтобы восстановить контакт.

    Окисленные или ослабленные соединения проводов

    Проверяем патроны и колодки передних поворотников (в фарах переднего блока и на крыльях) и соединительные блоки задних фонарей автомобиля.


    "Горожане" поворотника на крыло автомобиля ВАЗ 2108 (2109, 21099)

    Исчез

    Все лампы и фонари автомобилей ВАЗ 2108, 2109, 21099 имеют отрицательный провод, поэтому его следует проверять «массовым» контактом.

    Заблокирована колея в задних фонарях задних


    Указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

    2. Не работают два задних повторителя или два передних.

    Четыре первые причины

    Перегорели

    лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блоке фар и "поворотниках" на крыльях), пропала масса.

    Обрыв в проводах, идущих от монтажного блока к задним фонарям

    - В некоторых случаях одновременно могут гореть все указатели поворота, при этом постоянный свет не мигает. В этом случае необходимо заменить реле указателя поворота в монтажном блоке.

    В Интернете очень часто забивают такие просьбы от новичков: «Почему не включаются поворотники?» - У нас есть ответ на этот вопрос. Сегодня мы рассмотрим основные неисправности, из-за которых не работают поворотники на вашей машине.

    Часто ремонт поворотников очень прост, главное найти истинную причину неисправности. В первую очередь рекомендую посмотреть видео, где рассказывают, как определить неисправность.

    Видео. Не работают поворотники

    Напомним, что в предыдущей статье мы рассматривали все своими руками. Выполнить эту операцию можно в гаражных условиях, не забудьте подготовить большое количество тосола или тосола.

    Основные неисправности токарной обработки

    Не мигают указатели поворота

    Когда на ваших машинах перестали мигать поворотники, скорее всего, причина кроется в реле поворотного механизма.Причиной неисправности может быть простая вода, которая ее залила или где-то прерывается контакт. Рекомендуем заменить.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
