Что представляет собой кабель ВББШВ

ВББШВ — это силовой бронированный кабель, предназначенный для передачи и распределения электроэнергии в стационарных электроустановках. Расшифровка аббревиатуры ВББШВ следующая:

  • В — изоляция жил из поливинилхлоридного (ПВХ) пластиката
  • ББ — броня из двух стальных лент
  • Ш — защитный шланг из ПВХ пластиката
  • В — оболочка из ПВХ пластиката

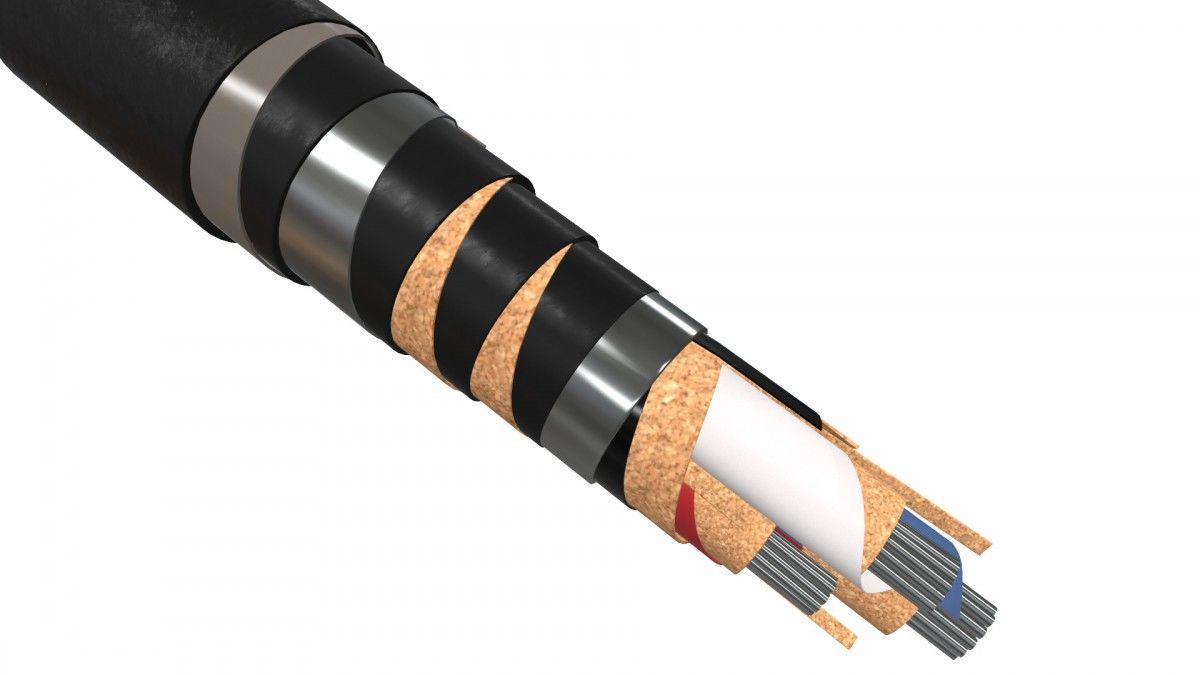

Таким образом, конструкция кабеля ВББШВ включает в себя медные токопроводящие жилы, ПВХ изоляцию, стальную ленточную броню и внешнюю ПВХ оболочку. Это обеспечивает высокую механическую прочность и защиту от внешних воздействий.

Основные технические характеристики кабеля ВББШВ

Кабель ВББШВ имеет следующие ключевые характеристики:

  • Номинальное напряжение: 0,66 кВ и 1 кВ
  • Количество жил: от 1 до 5
  • Сечение жил: от 1,5 до 240 мм²
  • Диапазон рабочих температур: от -50°C до +50°C
  • Минимальный радиус изгиба: 7,5D для многожильных и 10D для одножильных кабелей (D — наружный диаметр кабеля)
  • Срок службы: не менее 30 лет

Какие еще важные технические параметры имеет кабель ВББШВ? Допустимая температура нагрева жил при эксплуатации составляет +70°C. Испытательное напряжение — 3-3,5 кВ в течение 10 минут. Кабель устойчив к воздействию влаги, выдерживает относительную влажность воздуха до 98% при температуре до +35°C.


Области применения кабеля ВББШВ

Благодаря своим характеристикам, кабель ВББШВ имеет широкий спектр применения:

  • Прокладка в земле (траншеях, блоках)
  • Прокладка в кабельных сооружениях (тоннелях, каналах, эстакадах)
  • Прокладка в производственных помещениях
  • Прокладка на открытом воздухе
  • Для неподвижной прокладки в местах, где возможны механические воздействия на кабель

Где еще используется кабель ВББШВ? Он востребован для электроснабжения промышленных предприятий, объектов городской инфраструктуры, жилых и общественных зданий. ВББШВ часто применяется для организации основных и резервных систем электропитания.

Преимущества кабеля ВББШВ

Кабель ВББШВ обладает рядом важных преимуществ по сравнению с другими типами кабелей:

  • Высокая механическая прочность благодаря стальной броне
  • Защита от воздействия влаги и агрессивных сред
  • Возможность прокладки в сложных условиях
  • Длительный срок службы (не менее 30 лет)
  • Пожаробезопасность (не распространяет горение)
  • Широкий температурный диапазон эксплуатации

Почему ВББШВ считается универсальным кабелем? Он сочетает в себе высокую надежность, механическую прочность и гибкость применения. Это позволяет использовать его в самых разных условиях прокладки и эксплуатации.


Как правильно выбрать кабель ВББШВ

При выборе кабеля ВББШВ следует учитывать несколько ключевых факторов:

  1. Требуемое напряжение сети (0,66 или 1 кВ)
  2. Необходимое количество жил (от 1 до 5)
  3. Сечение жил с учетом передаваемой мощности
  4. Условия прокладки и эксплуатации кабеля
  5. Возможные механические воздействия

На что еще нужно обратить внимание при выборе ВББШВ? Важно правильно рассчитать сечение жил с учетом допустимых токовых нагрузок и потерь напряжения. Также следует учесть температурные условия эксплуатации и способ прокладки кабеля.

Особенности монтажа кабеля ВББШВ

При монтаже кабеля ВББШВ необходимо соблюдать следующие основные правила:

  • Температура при прокладке должна быть не ниже -15°C
  • Минимальный радиус изгиба — не менее 7,5-10 диаметров кабеля
  • При прокладке в земле глубина заложения — не менее 0,7 м
  • Необходимо использовать специальные кабельные муфты для соединений и оконцеваний
  • Запрещено перекручивание кабеля при прокладке

Какие еще нюансы нужно учесть при монтаже ВББШВ? Важно обеспечить надежное заземление брони кабеля. При прокладке в земле рекомендуется использовать песчаную подушку. Для предотвращения механических повреждений кабель следует защищать трубами или железобетонными лотками.


Сравнение ВББШВ с другими типами кабелей

Рассмотрим основные отличия кабеля ВББШВ от других распространенных типов силовых кабелей:

ПараметрВББШВВВГАВВГ
Наличие брониДаНетНет
Материал жилМедьМедьАлюминий
Механическая прочность
ВысокаяСредняяСредняя
Возможность прокладки в землеДаНетНет

В чем ключевое преимущество ВББШВ перед другими кабелями? Наличие стальной брони обеспечивает высокую механическую защиту и позволяет прокладывать кабель в более сложных условиях, включая непосредственную укладку в грунт.


Применение кабеля ВББШВ в строительстве

Мы поставляем кабельную продукцию во все регионы России и страны Ближнего зарубежья. Чтобы оформить заказ, заполните заявку или свяжитесь с нашими специалистами по телефону

Обратная связь

Ставя отметку, я даю свое согласие на обработку моих персональных данных в соответствии с законом №152-ФЗ «О персональных данных» от 27.07.2006 и принимаю условия Пользовательского соглашения.

Кабель ВББШВ широко применяется для строительства различных объектов. Это объясняется его превосходными характеристиками и способностью справляться с большими эксплуатационными нагрузками. Специальный бронированный слой и толстая изоляция надежно защищают токопроводящие жилы от механических повреждений и замыкания из-за попадания влаги.

Каждая буква в названии данного вида кабеля имеет определенное значение.

Рассмотрим подробнее:

  • Буква «В» означает ленточную пластиковую изоляцию, защищающую жилы от короткого замыкания и влаги.
  • «ББ» указывает на тип защиты кабеля от механических повреждений при помощи стальной ленты.
  • «ШВ» — внешний слой кабеля, изготавливаемый из поливинилхлорида.

Другими словами, кабель ВББШВ состоит из медных жил, покрытых изоляцией ПВХ, защищенных от повреждения бронированными лентами и слоем ПВХ. Изделие с такой структурой обладает следующими преимуществами:

  • надежность;
  • долговечность;
  • способность справляться с любыми внешними факторами.

Характеристики

Кабель ВББШВ может иметь до 5 жил. Максимальное сечение для однопроволочных жил составляет 625 мм2, для витых жил — до 240 мм2. Напряжение может достигать 1000 В. Кабель предназначен для эксплуатации при влажности воздуха не более 98%.

Требования относительно температуры:

  • в месте укладки — до -15 градусов;
  • жилы способны выдерживать нагревание до +70 градусов в обычном режиме и до +80 градусов в экстремальном режиме (не дольше 8 часов в течение суток).

Для упрощения идентификации жил кабеля используются цвета:

  • Синий — ноль.
  • Желто-зеленый — заземление.
  • Фаза — любой другой цвет.

Жила, выполняющая роль заземления, может иметь меньшее сечение. Вес кабеля на 1 км длины достигает 8996 кг и зависит от диаметра. Эксплуатационный срок составляет 30 лет.

Применение в строительстве

Главная задача кабеля ВББШВ — обеспечить электроэнергией объекты, расположенные на большой удаленности. Данный кабель применяется в условиях, когда обычные кабели не справляются со своими функциями из-за высокого риска их повреждения от внешних факторов.

По этой причине кабель ВББШВ востребован в строительстве и пользуется большим спросом. Варианты применения:

  • укладка в траншеях на безопасной глубине;
  • размещение в тоннелях горнодобывающей промышленности;
  • монтаж в кабель-каналах на эстакадах;
  • укладка на территории строящихся объектов.

Важно:  кабель ВББШВ не должен подвергаться растягивающим нагрузкам. Он должен свободно располагаться в месте укладки, находясь в естественном состоянии. Данное условие необходимо для сохранности внешней оболочки из поливинилхлорида.

Помимо обеспечения энергией промышленных объектов, кабель ВББШВ применяют в частном строительстве. Его используют для:

  • подвода электроэнергии к дому;
  • для обеспечения электричеством построек, находящихся на территории участка загородного дома;
  • для обеспечения работы различных элементов ландшафтного дизайна (фонтаны, насосы, светильники со скрытым подключением к электричеству).

Несмотря на хорошую защиту кабеля ВББШВ, его не стоит использовать в бане из-за высокой температуры воздуха в помещении.

Монтаж

Перед проведением монтажных работ с применением кабеля ВББШВ, необходимо составить детальный план, содержащий информацию о месте размещения, глубине траншей, особенностях грунта на участке и наличии других силовых кабелей.


Кабель ВББШВ прослужит много лет, если соблюдать данные правила:

  1.  Рекомендуемая глубина траншеи — 1 м. Дно необходимо отсыпать песком или уложить специальный материал.
  2. Дно траншеи с наличием острых камней, кирпичей или строительной арматуры, нужно залить бетоном, чтобы предотвратить повреждение кабеля. Возможно использование специальных железобетонных лотков требуемого размера.
  3. Кабель ВББШВ в траншее должен размещаться свободно, без натяжения.
  4. При укладке нескольких кабелей соблюдается расстояние между ними не менее 15 см.
  5. Работы по заземлению обязательны к выполнению.
  6. При укладке под проезжей частью, кабель защищают при помощи трубы или бетонного лотка.
  7. Уложив кабель в траншею, его отсыпают слоем песка, толщиной 20 см.
  8. Засыпав траншею грунтом, необходимо тщательно его утрамбовать при помощи техники.

Вышеописанные правила должны соблюдаться во время укладки кабеля ВББШВ в грунт.

Выбор кабеля

От правильного выбора кабеля зависит работоспособность крупных строительных объектов. Данную задачу должны выполнять опытные специалисты в области энергетики.

При выборе учитывают следующие критерии:

  • удаленность объекта;
  • требуемое количество жил;
  • сечение кабеля с учетом планируемой энергетической нагрузки (площадь сечения нужно выбирать, отдавая предпочтение наибольшим значениям).

Если вы планируете проводить кабель по воздуху, то от ВББШВ лучше отказаться и использовать другую продукцию. В случае укладки под землей или внутри труб, однозначно стоит выбирать ВББШВ, а не гибкие кабели.

Важно:  любые строительные работы с использованием кабеля ВББШВ должны выполнять специалисты с соответствующим опытом и допуском. Так вы избежите аварийных ситуаций в будущем и ваш объект будет стабильно обеспечен электроэнергией.

Описание кабеля ВБбШв

В зависимости от суммы заказа предусмотрена индивидуальная скидка!

Цена: по запросу! тел. 8 (495) 255-11-02.

Запросить обратный звонок Контакты для связи

 Количество жил / сечение, мм2 Диаметр, мм Масса, кг/км
0,66 кВ
0,66 kV
1 кВ
1 kV
0,66 кВ
0,66 kV
1 кВ
1 kV
ВБбШв 2×4 13,5 14,7 308 345
ВБбШв 2×6 14,5 15,7 368 407
ВБбШв 2×10 16,9 17,3 497 511
ВБбШв 2×16 18,8 19,2 642 656
ВБбШв 2×25 22,9 23,3 906 922
ВБбШв 2х35 24,9 25,8 1119 1160
ВБбШв 2х50
ВБбШв 3×4 14,1 15,4 360 404
ВБбШв 3×6 15,2 16,4 440 486
ВБбШв 3×10 17,7 18,1 614 630
ВБбШв 3×16 19,7 20,1 817 834
ВБбШв 3×25 22,9 23,3 1148 1167
ВБбШв 3×35 24,9 25,8 1445 1489
ВБбШв 3×50 26,4 1964
ВБбШв 3×70 30,3 2584
ВБбШв 3×95 34 3353
ВБбШв 3×120 37 4106
ВБбШв 3×150 40,9 5011
ВБбШв 3×185 44,1 6039
ВБбШв 3×240 49,9 7714
ВБбШв 4×70 32. 2 37.3 2649 3591
ВБбШв 4×95 39.8 4697
ВБбШв 4×120 44.2 5768
ВБбШв 4×150 46.2 6967
ВБбШв 4×185 50.6 8445
ВБбШв 4×240 57.6 10768
ВБбШв 5×50 34.9 3116
ВБбШв 5×70 39.2 4111
ВБбШв 5×95 44.5 5404
ВБбШв 5×120 48.5 6611
ВБбШв 5×150 53. 4 8174
ВБбШв 5×185 59.2 10013
ВБбШв 5×240 69,9 13031

ГОСТ 16442-80

ТУ РБ 300528652.002-2002

КОНСТРУКЦИЯ:

  1. ТОКОПРОВОДЯЩАЯ ЖИЛА — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
  2. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
  3. СКРУТКА – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении на стр. 32.
  4. ПОЯСНАЯ ИЗОЛЯЦИЯ — в кабелях с защитным покровом типа БбШв выпресована из ПВХ пластиката, или материала изоляции, или другого равноценного материала.
  5. ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:

— броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

— защитный шланг выпресованный из ПВХ пластиката, в кабелях марки АВБбШв нг из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ:

            Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели марки ВБбШв нг применяются в сетях постоянного напряжения до 2500 В.

            Для прокладки в земле, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон температур эксплуатации…………………………………………от -50оС да +50оС

Относительная влажность воздуха при температуре до +35оС………………………..до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже………………………………………………………………………. -15оС

Минимальный радиус изгиба при прокладке:

кабелей одножильных……….……………..………………….10 наружных диаметров

кабелей многожильных……………………………………….7,5 наружных диаметров

Номинальная частота……………………………………………………………………….50 Гц

Испытательное переменное напряжение частотой 50 Гц

(продолжительность испытания 10 мин):

            на напряжение 0,66 кВ………………………………………………………………..3 кВ

            на напряжение 1 кВ………………………………………………………………….3,5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации…………+70оС

Строительная длина кабелей для сечений основных жил:

            от 2,5 до 16 мм2……………………………………………………………………. …450 м

            от 25 до 70 мм2……………………………………………………………………….300 м

            от 95 мм2 и выше…………………………………………………………………….200 м

Срок службы…………………………………………………………………………………30 лет

Регистрационная форма Совета Западной Бенгалии на 2023 год: процесс подачи заявления

Во избежание ошибок учащиеся должны заполнить регистрационную форму Совета Западной Бенгалии под руководством администрации школы. WBBSE — это орган, который ежегодно проводит экзамены в правление Западной Бенгалии. Все студенты, желающие явиться на экзамены доски, обязаны пройти процесс регистрации.

Правление публикует регистрационную форму West Bengal Madhyamik и регистрационную форму West Bengal HS на официальных веб-сайтах. Кроме того, своевременное заполнение формы необходимо для возможности сдавать экзамены, а задержка с заполнением формы обязывает студентов платить штраф.

Содержание:

  • Регистрационная форма Правления Западной Бенгалии 2023 Основные моменты
  • Как скачать регистрационную форму West Bengal Madhyamik 2023?
  • Как скачать регистрационную форму HS Западной Бенгалии 2023?
  • Инструкции по регистрации на экзамен Совета ВБ

Регистрационная форма Совета Западной Бенгалии на 2023 г.

Основные моменты

Совет Западной Бенгалии обычно размещает формы заявок на экзамены на соответствующих официальных порталах для классов HS и Madhyamik. Кандидаты могут ознакомиться с предварительной информацией об экзамене в следующей таблице:

10-я/12-я регистрационная форма Правления ВБ 2023 Основные моменты
Проводящие органы

Совет среднего образования Западной Бенгалии

и

Западно-Бенгальский совет высшего среднего образования

Категория Западная Бенгалия Мадхьямик и регистрационная форма HS

Даты экзаменов

10-й класс (предварительно)

Класс 12 (предварительно)



7 марта — 16 марта 2023 г.

2 апреля — 20 апреля 2023 г.

Дата выпуска регистрационной формы (предварительно)

Февраль 2023

Официальные сайты

wbbse. org (Мадхьямик)

wbchse.nic.in (HS)

Как скачать регистрационную форму West Bengal Madhyamik 2023?

Кандидаты должны будут выполнить описанную ниже процедуру, чтобы загрузить форму заявки на участие в программе West Bengal Madhyamik с официального веб-сайта:

Шаг 1: Посетите официальный веб-сайт совета West Bengal Madhyamik — wbbse.org.

Шаг 2:  Найдите параметр «Загрузить» в верхней части главной страницы.

Шаг 3: Выберите нужную ссылку формы.

Шаг 4:  Отобразится регистрационная форма 10-го округа Западной Бенгалии.

Шаг 5:  Загрузите и заполните все обязательные данные для отправки регистрационной формы.

Как скачать регистрационную форму HS Западной Бенгалии 2023?

Кандидаты должны следовать специальной процедуре, чтобы загрузить форму заявки West Bengal HS с официального сайта. Найдите шаги ниже:

Шаг 1:  Посетите официальный сайт —  wbchse.nic.in .

Шаг 2: Найдите ссылку «Регистрационная форма HS 2023» в правой части главной страницы.

Шаг 3: Загрузите и сохраните форму заявки.

Шаг 4:  Распечатайте форму заявки, заполните ее и отправьте.

Инструкции относительно регистрации на экзамены Совета WB

Студенты должны соблюдать особые инструкции во избежание ошибок при заполнении регистрационных форм на 10-й и 12-й экзамены:

  • Студентам рекомендуется заполнять регистрационные формы печатными буквами, чтобы избежать путаницы.
  • Во избежание ошибок учащиеся должны заполнить регистрационную форму под руководством учителей.
  • Учащиеся должны следить за сохранностью своих регистрационных удостоверений.
  • Данные, предоставленные учащимся, не должны содержать ошибок, так как те же данные будут отражены в допускной карточке и листе оценок.

После того, как регистрационная форма будет правильно заполнена, ее следует передать администрации школы (офлайн-метод). Студенты должны будут заполнить следующие данные в регистрационной форме:

  • Имя студента
  • субъектов
  • Религия
  • Каста
  • Фотография кандидата
  • Подпись кандидата

Узнайте о лучших колледжах Западной Бенгалии

West Bengal Board Class 10 Application Form 2023

  • Автор айжура
  • Последнее изменение 28 февраля 2023 г.

Совет Западной Бенгалии, класс 10 Форма заявки: Совет среднего образования Западной Бенгалии, WBBSE, публикует форму заявки Совета Западной Бенгалии на своем официальном веб-сайте. Студенты должны заполнить форму заявки, чтобы иметь возможность явиться на итоговый экзамен. Соответствующие школы представляют анкеты учащихся.

Студенты должны быть очень внимательны при заполнении анкеты, так как эти данные будут распечатаны на пропускных билетах. Форма заявки должна быть должным образом заполнена и отправлена ​​​​до последней даты, чтобы избежать штрафа за просрочку платежа. Студенты должны оплатить регистрационный сбор вместе с формой. Продолжайте читать, чтобы узнать больше о форме заявки на участие в Совете Западной Бенгалии 10 класса.

Экзамен West Bengal Board Class 10 также известен как экзамен Madhyamik. Форма заявки будет размещена на официальном сайте. Экзамен West Bengal Madhyamik 2023 начнется с 23 февраля 2023 года по 4 марта 2023 года. Учащиеся могут проверить важные даты в таблице ниже.

Мероприятие Дата
Форма заявки Совета ВБ класса 10 Дата выпуска Завершено
Форма заявки на участие в Совете ВБ Класса 10 Последняя дата Завершено
Экзамен Совета ВБ Класса 10 Дата 23 февраля 2023 г. – 4 марта 2023 г.

Как заполнить форму заявки на обучение в Совете Западной Бенгалии 10 класса?

Учащиеся могут воспользоваться приведенными ниже инструкциями, чтобы заполнить бланк заявления на поступление в 10-й класс West Bengal Board.

  • Шаг 1: Посетите официальный сайт совета, wbbse.wb.gov.in
  • Шаг 2: Нажмите кнопку «Загрузить» в правом конце главной страницы.
  • Шаг 3: Выберите «Форму заявления 10-го совета Западной Бенгалии».
  • Шаг 4: Заполните форму под руководством администрации школы, чтобы избежать ошибок.
  • Шаг 5: Оплатите сборы и отправьте форму в соответствующую школу.

Подробная информация указана в форме заявки на поступление в 10-й класс Совета Западной Бенгалии

Учащиеся должны точно заполнить форму заявки на поступление в Совет 10-го класса Западной Бенгалии. Они должны перепроверить информацию перед отправкой, так как эти данные будут напечатаны на их пропускных карточках. Некоторая информация, которую студенты должны проверить перед отправкой формы заявки, указана ниже:

  • Имя студента.
  • Дата рождения.
  • Имя отца.
  • Имя матери.
  • Субъекты взяты.

Доступ к бесплатным учебным материалам для экзамена WB Board Class 10 на Embibe

Студенты могут получить доступ к бесплатным учебным материалам для экзамена WB Board Class 10 на Embibe. Эти учебные материалы помогают учащимся усвоить концепции, попрактиковаться в вопросах и пройти тесты для исчерпывающей подготовки к экзамену. Учащиеся могут перейти по ссылкам, приведенным в таблице, и сразу же начать подготовку:

Часто задаваемые вопросы о форме заявки на участие в 10-м классе Совета директоров Западной Бенгалии, 2023 г.

Ниже мы предоставили ответы на часто задаваемые вопросы о бланке заявки на участие в Совете Западной Бенгалии 10 класса.

В. Когда будет выпущена форма заявки на участие в Совете Западной Бенгалии класса 10?

Ответ: Дата подачи заявки в Совет Западной Бенгалии класса 10 еще не объявлена.

В. Могу ли я явиться на экзамен West Bengal Madhyamik, если я не подал заявку?

Ответ: Учащиеся, не сдавшие форму заявки на экзамен West Bengal Madhyamik, не могут явиться на экзамен комиссии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
