Кабель алюминиевый электрический. Алюминиевый электрический кабель: виды, характеристики, применение

Какие бывают виды алюминиевых электрических кабелей. Каковы их основные характеристики и области применения. Как выбрать подходящий алюминиевый кабель для конкретных задач. Преимущества и недостатки алюминиевых кабелей по сравнению с медными.

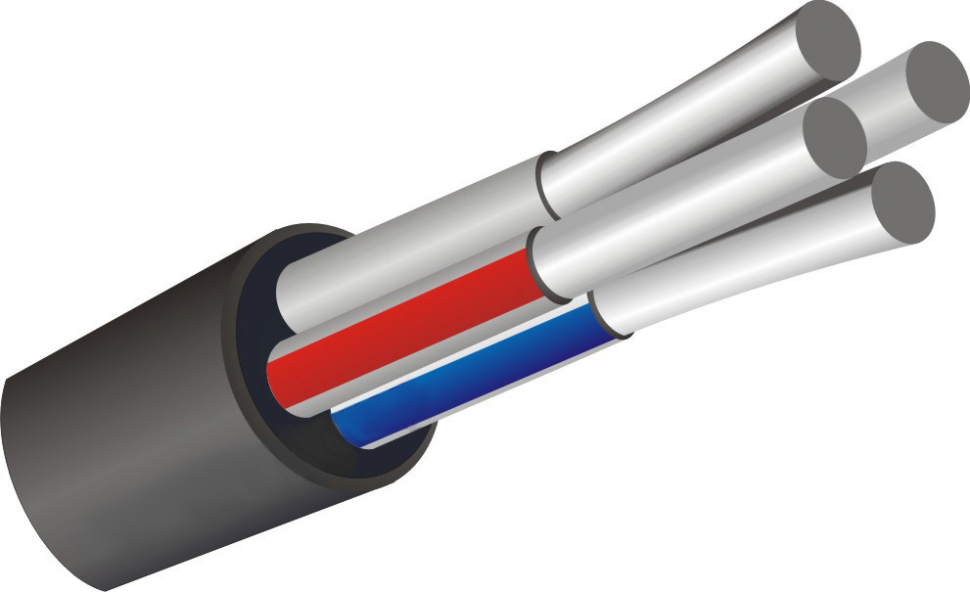

Виды алюминиевых электрических кабелей

Алюминиевые электрические кабели подразделяются на несколько основных видов в зависимости от конструкции и назначения:

• Силовые кабели — предназначены для передачи и распределения электроэнергии. Бывают одно-, двух-, трех- и четырехжильными.
• Контрольные кабели — используются для передачи сигналов контроля и управления. Имеют от 4 до 37 жил небольшого сечения.
• Установочные провода — применяются для стационарной прокладки в осветительных и силовых сетях. Обычно одно- или двухжильные.
• Самонесущие изолированные провода (СИП) — используются для воздушных линий электропередачи. Состоят из нескольких изолированных жил, скрученных вокруг несущего троса.
• Неизолированные провода — применяются для воздушных ЛЭП. Представляют собой одну или несколько скрученных алюминиевых проволок.

Основные характеристики алюминиевых кабелей

При выборе алюминиевого кабеля следует учитывать следующие ключевые характеристики:

• Сечение токопроводящих жил — определяет максимально допустимый ток. Стандартный ряд: 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 мм².
• Количество жил — от 1 до 5 в силовых кабелях, до нескольких десятков в контрольных.
• Номинальное напряжение — 0.66, 1, 3, 6, 10, 20, 35 кВ.
• Тип изоляции — ПВХ, сшитый полиэтилен, бумажная пропитанная и др.
• Наличие защитных покровов — броня, оболочка, экран и т.д.
• Климатическое исполнение — нормальное, тропическое, холодостойкое.

Области применения алюминиевых кабелей

Алюминиевые кабели широко используются в различных сферах:

• Передача и распределение электроэнергии в сетях 0.4-35 кВ
• Прокладка силовых и осветительных сетей в зданиях и сооружениях
• Воздушные линии электропередачи 0.4-10 кВ с применением СИП
• Присоединение передвижных машин и механизмов к сетям электроснабжения
• Системы автоматизации и управления производственными процессами
• Подключение бытовых электроприборов и оборудования

Преимущества алюминиевых кабелей

Использование алюминия в качестве токопроводящей жилы дает ряд преимуществ:

• Низкая стоимость по сравнению с медными кабелями
• Малый вес, что облегчает монтаж и транспортировку
• Высокая устойчивость к коррозии
• Хорошая теплопроводность
• Возможность получения больших сечений жил
• Широкая распространенность сырья

Недостатки алюминиевых кабелей

К основным недостаткам алюминиевых кабелей можно отнести:

• Меньшая по сравнению с медью электропроводность
• Низкая механическая прочность алюминия
• Склонность к образованию оксидной пленки на контактах
• Ограниченная гибкость, особенно при малых сечениях
• Необходимость использования специальных наконечников
• Сложность пайки алюминиевых жил

Выбор сечения алюминиевого кабеля

Правильный выбор сечения жил алюминиевого кабеля позволяет обеспечить его надежную и безопасную эксплуатацию. При этом учитываются следующие факторы:

• Величина рабочего тока
• Допустимая температура нагрева жил
• Падение напряжения на участке цепи
• Условия прокладки кабеля
• Требования по механической прочности

Для расчета сечения используются специальные таблицы и формулы, учитывающие все необходимые параметры.

Маркировка алюминиевых кабелей

Маркировка алюминиевых кабелей содержит информацию об их конструкции и характеристиках. Основные элементы маркировки:

• А — обозначает алюминиевую жилу
• Буквы, обозначающие тип изоляции (В — ПВХ, П — полиэтилен и т.д.)
• Буквы, указывающие на наличие защитных элементов (Б — броня, Г — без защитных покровов)
• Цифры, обозначающие число и сечение жил
• Цифры, указывающие номинальное напряжение

Например, маркировка АВВГнг 3×25 расшифровывается как алюминиевый кабель с ПВХ изоляцией и оболочкой, не распространяющий горение, с тремя жилами сечением 25 мм².

Монтаж алюминиевых кабелей

При монтаже алюминиевых кабелей необходимо соблюдать следующие правила:

• Использовать специальные наконечники и гильзы для оконцевания жил
• Применять антиокислительные смазки для защиты контактных соединений
• Соблюдать минимально допустимые радиусы изгиба
• Не допускать механических повреждений изоляции и оболочки
• Обеспечивать надежное крепление кабеля по всей длине трассы
• Выполнять соединения и ответвления только в специальных коробках

Сравнение алюминиевых и медных кабелей

При выборе между алюминиевыми и медными кабелями следует учитывать их особенности:

Характеристика	Алюминиевые кабели	Медные кабели
Электропроводность	Ниже	Выше
Стоимость	Ниже	Выше
Вес	Легче	Тяжелее
Механическая прочность	Ниже	Выше
Гибкость	Ниже	Выше
Контактные соединения	Сложнее	Проще

Выбор типа кабеля зависит от конкретных условий применения и экономических факторов.

Кабель алюминиевый электрический | Кабель силовой с алюминиевыми жилами

Пресс-Центр

Статьи

Статьи

Завод «Энергокабель», работая на отечественном рынке с 2000 года, сегодня прочно занимает лидерские позиции в области производства кабельно-проводниковой продукции. Предприятие предлагает своим клиентам широкий ассортимент и постоянное высокое качество всех выпускаемых кабелей и проводов. Одно из направлений деятельности завода — выпуск различных видов алюминиевого кабеля, соответствующего всем требованиям ГОСТов.

Силовой кабель алюминиевый сегодня пользуется большим спросом ввиду своей экономичности.

Кабель с алюминиевыми жилами характеризуется меньшим удельным весом, чем кабель с медными жилами. Кабель силовой с алюминиевыми жилами может иметь разную конструкцию в зависимости от условий эксплуатации. Например, если оболочка алюминиевого кабеля может часто подвергаться механическим ударам, трению и вибрации, в его структуру должна входить специальная броня (такой кабель нередко кладут в зонах, где сейсмическая активность более высока или сам грунт очень подвижен).

В условиях постоянно/переменно низких температур, когда кабель алюминиевый должен выдерживать перепады до -60 градусов по Цельсию, используется кабель с поливинилхлоридной оболочкой, гарантирующей стойкость к сильному холоду (исполнение типа -ХЛ).

Кабель из алюминия эксплуатируется в различных схемах для распределения тока в классических установках стационарного типа, если частота тока составляет не более 100 Гц, а напряжение — не более 1000 Вт.

Выбрать алюминиевый кабель

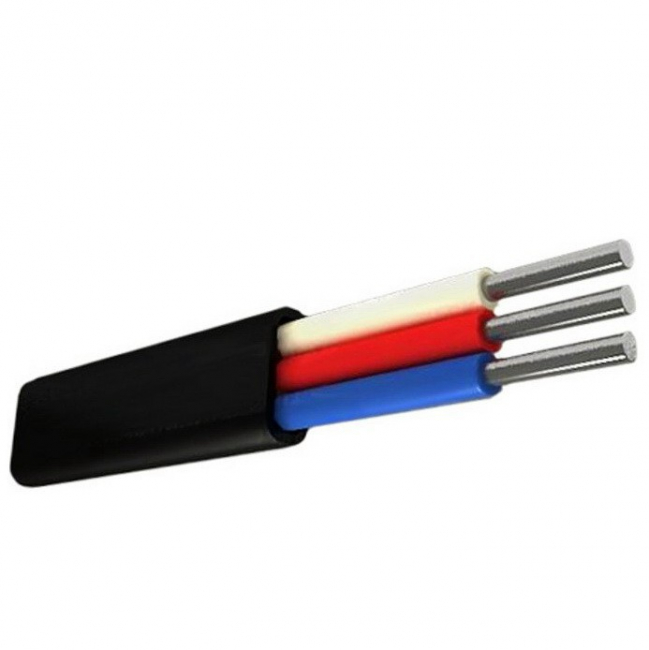

 Кабели ABBГ, ABBГЭ

Кабели марок АВВГ, АВВГЭ предназначены для прокладки кабельных линий в кабельных сооружениях и помещениях.

Кабели марок АВВГЭ, в конструкции которых под оболочкой накладывается электропроводящий экран из проволок или лент, рекомендуются для прокладки в помещениях с высоким требуемым уровнем электрической защиты, в т.ч. для использования во взрывоопасных зонах.

Рабочая температура кабеля должна составлять не более 70 градусов по Цельсию. Допускается нагрев силового кабеля до +160 градусов в том случае, если он защищен поливинилхлоридной изоляцией, и до +130 градусов, если кабель защищен с помощью полиэтиленовой изоляции.

Кабели АВВГнг(А)-LS, АВВГнг(А)-LS, АВВГЭнг(А)-LS, АВБШвнг(А)-LS

Кабели силовые с алюминиевой жилов исполнение –нг-LS- применяются при групповой прокладке, не распространяют горение по категории А. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях. Дымообразование в испытательной камере не более 50%. Такие кабели идеально подходят для обеспечения качественной передачи электроэнергии.

Напряжение в самой установке может быть как переменным, так и постоянным. Кабель с алюминиевыми жилами идеально подходит для эксплуатации в условиях общепромышленного использования, а также на атомных электростанциях классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г – 01-011-97).

Кабели АВВГнг(А), АВВГЭнг(А), АВБШвнг(А)

Алюминиевые силовые кабели данного класса используются в целях распределения электрической энергии в различных системах стационарного типа, в которых номинальное напряжение не превышает 3000 Вт. В составе конструкции силового алюминиевого кабеля АВВГнг(А) и других подобных изделий имеется маркированная цветом изоляция ПВХ. Броня провода марок АВБШвнг(А) выполняется из оцинкованной стали.

← Назад к списку новостей

Купити мідний та алюмінієвий кабель, ціна від виробника, Київ та Україна

Сортувати за

АкціїВід дешевих до дорогихВід дорогих до дешевихПопулярніРейтингПо кількості переглядівТоп продажіПо назві (А-Я)

На сторінці

12 24 48 96

З цієї статті ви дізнаєтесь:

• Області застосування кабелю
• Кабельні заводи виробники
• Загальна інформація про кабель та провід
• Види кабелю
• Принципи та механізм маркування кабельної продукції
• Перетин найбільш популярних маркувань

Купити електропровід завжди можна у нас! Наша ціна кабеля вас приємно здивує.

Області застосування кабелю

Кабель різного виду застосовується вже досить давно – протягом однієї сотні років. За допомогою нього передається електрика, яка є необхідною складовою нашого життя як у побуті, так і на роботі. Різноманітність кабельної продукції залежно від цільового призначення більш ніж широка: кабель з алюмінію (кабель АВВГ), сталі, міді (силовий мідний), гнучкий кабель, оптико-волокнистий, високовольтний, контрольний, вогнестійкий, коаксікальний, нагрівальний кабель для теплої підлоги. І це лише неповний список варіантів кабельної продукції, яка на сьогоднішній день більш ніж затребувана повсюдно. Адже наше життя стало більш активним, різноманітним, прогресивним, постійно удосконалюються різні види техніки, пристроїв, механізмів, що потребує високого рівня не лише ефективності та довгостроковості в експлуатації, а й безпеки. Будь-який продукт електротехнічного типу (лампи, телевізори, розетки, мобільні телефони та леп-топи) потребує постійного доступу до електрики, що передається кабельними лініями.

Купити силовий кабель завжди можна на складі VSE-E.

Кабельні заводи виробники

Продукція виготовляється на спеціалізованих заводах. Кожен завод має спеціальне обладнання для виробництва та перевірки готової продукції на відповідність нормам. Так як кабель виробляють в основному з міді та алюмінію, а попит на нього з часом тільки збільшується, ціна безпосередньо залежить від цін на ці метали. Ще однією особливістю є вага кабельно-провідникової продукції. Вона важка та транспортувати кабель у великій кількості на великі відстані економічно не вигідно. Таким чином, в Україні є багато кабельних заводів, кожен з яких спеціалізується на якомусь із видів продукції. Найбільші заводи це: Південь кабель (Харків), Одескабель (Одеса), ЗЗЦМ (Запоріжжя), Пакт (Кам’янець-Подільський), Інтеркабель (Київ), Бердянський кабельний завод, Кам’янець-Подільський кабельний завод та багато інших. Вони виробляють продукцію під різними торговими марками: Одескабель, ЗЗЦМ, Мега-кабель, Майстер кабель та багато інших.

Де придбати силовий кабель?

В інтернет-гіпермаркеті «VSE-E.COM» можна знайти кабельно-провідникову продукцію будь-якого типу, купити кабель мідний та алюмінієвий як для щоденного побутового користування, так і в масштабах великих виробничих підприємств: антенний (телевізійний), комп’ютерний (для інтернету), телефонний , для систем відеоспостереження, домофонів, ліфтів, сигналізацій, кабельна продукція для будь-яких видів монтажних та будівельних робіт побутового та промислового типу. Знаючи вихідні дані для здійснення покупки (тип, перетин, необхідну довжину) або хоча б область застосування продукції, ви вже можете звернутися до нашого інтернет-магазину, де менеджери з продажу швидко та якісно підберуть необхідну продукцію.

Купити силовий кабель завжди можна в нас.

Основною характерною особливістю кабелю (порівняно з проводом) є відмінні особливості конструкції та допустима напруга струму. Кабель як такий — це група з декількох (два або більше) ізольованих струмопровідних жил. Вони діляться на кілька категорій, серед яких основні це: багатожильний кабель, оптоволокно, кручена пара і коаксікальний кабель. При виборі важливо враховувати всі нюанси та особливості заздалегідь, щоб покупка була грамотною, а гроші витрачені оптимально для Вас. Більш широку інформацію про кабелі, які вони бувають, з чого складаються ви можете знайти прочитавши статтю «Характеристики та застосування кабельно-провідникової продукції».

Силовий кабель є з’єднанням кількох (двох і більше) силових жил, укладених в ізоляційній оболонці. Матеріалом для останньої може бути ПВХ, гума і різні види пластмас. Крім стандартної оболонки, можлива наявність додаткового захисту у вигляді броньованого шару з дроту або сталевої стрічки. Його основне завдання – попереджати виникнення пошкоджень хімічного та механічного характеру. Він повинен обов’язково вказуватися у маркуванні. Більшість їх створено з метою передачі відео- та радіосигналів. Подібне завжди асоціюється з науковим прогресом, модернізацією та сучасністю в цілому. У зв’язку з цим дуже дивно дізнатися той факт, що кабелі різних видів активно застосовуються вже протягом однієї сотні років. Озирніться навколо – лампа, телевізор, холодильник, розетки – все це виглядає марним, не маючи доступу до електрики. Саме кабельні лінії забезпечують функціональність перелічених вище приладів і дозволяють людям користуватися всіма благами та зручностями, яких у 21 столітті більш ніж достатньо. Більшість структурних особливостей кабелю виходять з його здатності витримувати певну потужність та напругу струму. Враховуючи основні характеристики кабелів, можна умовно поділити їх на кілька категорій: багатожильний (класичний), оптоволоконний, коаксіальний кабелі і так звана кручена пара. Головна відмінна риса кабелю від електропроводу – наявність якісного захисного механізму, що дозволяє використовувати його не тільки в побутових цілях, а й у більш масштабних зовнішніх та внутрішніх системах електропроводки.

Як вибрати електричний кабель? Для того, щоб вибрати правильний варіант, потрібно чітко розуміти в яких цілях і в якому середовищі він буде використовуватися. Знаючи напевно необхідний тип, його довжину та перетин ви можете сміливо звертатися до нашого інтернет-магазину. Консультанти та менеджери з продажу нададуть вам потрібну інформацію та допоможуть підібрати найбільш якісну та оптимальну для тих чи інших умов кабельну продукцію.

Список електричних кабелів різноманітний. Найчастіше виділяють дев’ять основних видів:

• силові;
• контрольні;
• радіочастотні;
• управління;
• зв’язку;
• обмотувальні;
• Net-кабелі;
• монтажні;
• антенні та телефонні.

Нижче наведено коротку інформацію щодо застосування кожного з перерахованих видів.

Використання силового кабелю є актуальним у ситуації, коли необхідно забезпечити передачу електроенергії силовим та освітлювальним електроприладам. Тип і призначення виробів може бути різним. Найчастіше аналізований вид кабелю експлуатується в електропроводках зовнішньої (повітряний/підземний спосіб) та внутрішньої (житлові та нежитлові приміщення) будівлі. Жили силового кабелю можуть бути алюмінієвими та мідними. У більшості випадків перевага надається останньому варіанту. Ізолюючий шар може бути виконаний з різних матеріалів: від ПВХ і спеціального паперу, до гуми і поліетилену.

• Контрольний кабель

Необхідний для забезпечення коректної роботи електрообладнання, основне завдання якого – передача інформаційного сигналу керувати іншими видами приладів. Жили такого виду електропроводів, як правило, виконані алюмінієм або міддю.

• Кабель управління

Представлений мідним електропровідником, що має захисний екран. Останній забезпечує відведення перешкод і при цьому є відмінним протектором від механічних пошкоджень. Такі електричні дроти ідеально підходять для використання в системах автоматики.

• Радіочастотний кабель

Характеризується особливою внутрішньою будовою, що зумовлює його застосування в радіотехнічних пристроях. Конструкція електричного кабелю спроектована наступним чином: над мідними жилами розташований екран (спеціальний провідниковий провід) та захисна оболонка.

• Кабель зв’язку

Завдяки кабелям зв’язку здійснюється передача струмів різної частоти. Сигнали по місцевих лініях передаються за допомогою низькочастотних провідників, по далеких – високочастотних.

• Обмотковий кабель

Призначений для експлуатації у роботі стаціонарного електротехнічного обладнання. До останнього, насамперед, відносяться трансформатори та електромагнітні реле. Найкращими характеристиками має обмотувальний провід з емальним покриттям. Емаль поєднує в собі ряд властивостей, що забезпечують тривале використання кабелю, а також є протектором від зовнішніх пошкоджень.

• Net-кабель

В народі ще називають кабелем для інтернету. Він виступає у ролі провідника передачі інформаційних сигналів між комп’ютерами, які перебувають на великій відстані друг від друга. Для того щоб покращити якість прийому сигналу, в конструкцію net-кабелю входить не один, а кілька перевитих дротів.

• Монтажний кабель

Серед інших видів монтажні кабелі вирізняються найбільшою міцністю та ізоляцією. Вони є невід’ємним елементом при побудові ліній електропередач, а також під час монтажу високовольтних ліній.

• Антенний кабель

Багато в чому схожі на попередній клас електропроводів. Єдина відмінність полягає в тому, що сфера їх використання дещо вже й передбачає створення інформаційних ліній виключно під радіо чи телебачення. Щодо телефонних проводів, то вони бувають двох видів: під зовнішній та внутрішній монтаж. Без першого виду не обійтися при конструюванні віддалених телефонних ліній. Другий вид діє інакше і спочатку підключає телефон до центральної системи.

Електричні кабелі і проводи мають унікальну систему маркування. Основне завдання останньої — класифікувати вироби, що розглядаються, по конструкції, виконанню жил, видам ізоляційного покриття і т.д. Це значно полегшує процес вибору провідникових виробів. Подивившись на кілька літер і цифр у маркуванні, знаюча людина відразу ж зробить для себе висновок, який електричний кабель підходить краще, а який буде зайвим.

Принципи та механізм маркування кабельної продукції:

1. Перша літера говорить про матеріал жили. Алюміній позначається літерою А, мідь не має скороченого найменування.
2. Друга літера дає певне уявлення про вид дроту та про матеріал його оболонки. Існують такі маркування: П позначає площину, M – монтажний, K – контрольний. Абревіатура MГ відноситься до монтажного електропроводу з гнучкою житловою, а Ш до установчного кабелю.
3. Третя літера розповідає про матеріал, що використовується для ізоляції жил. P – гума; Н — найрит; П — поліетилен; K — капрон; Ф — метал; МЕ – емаль; Л — лак; Ш — поліамідний шовк; С – скловолокно, Е – екранована ізоляція тощо
4. Нарешті, четверта літера дає коротку характеристику особливостей конструкції електричного провідника. А має на увазі, що виріб асфальтований; Б вказує на наявність у будові броньованих стрічок; Г означає, що кабель не має захисного покриву; O говорить про те, що він захищений обплетенням; провід з позначкою T створений для прокладання в трубах.

Більшість представників електропроводки містять у своєму маркуванні три цифри:

1. Перша цифра завжди вказує на кількість жил у кабелі чи дроті. Якщо перед літерами немає цифрової позначки, це означає, що провідник одножильний.
2. Друга цифра відображає площу поперечного перерізу (основна одиниця – мм. кв.).
3. Третя цифра демонструє номінальний рівень напруги у мережі.

Нижче наведено таблицю, що наочно демонструє маркування найпопулярніших електричних кабелів (марки).

ВВГ-П 2х1,5	ВВГнг 3х4,0	ВВП-1 2х1,5	ПВ1 6
ВВГ-П 2х2,5	ВВГнг 4х16	ВВП-1 2х2,5	ПВ3 6
ВВГ-П 3х1,5	ВВГнг 4х25	ВВП-1 3х1,5	ПВ3 10
ВВГ 3х1,5	ВВГнг 4х35	ВВП-1 3х2,5	ПВ3 16
ВВГ 3х2,5	ВВГ-Пнг-нд 2х1,5	ШВВП 2х1,5	ПВ3 25
ВВГ 3х4,0	ВВГ-Пнг-нд 2х2,5	ШВВП 2х2,5	ПВ3 35
ВВГ 4х16	ВВГ-Пнг-нд 3х1,5	ШВВП 3х1,0	АВВГ 4х16
ВВГ 4х25	ВВГ-Пнг-нд 3х2,5	ШВВП 3х1,5	АВВГ 4х25
ВВГ 4х35	ВВГнг-нд 3х1,5	ШВВП 3х2,5	АВВГ 4х35
ВВГ 5х16	ВВГнг-нд 3х2,5	ПВС 3х1,5	АВВГ 4х50
ВВГ 5х25	ВВГнг-нд 3х4,0	ПВС 3х2,5	АВВГ 4х70
ВВГ 5х35	ВВГнг-нд 4х16	ПВС 3х4,0	АВВГ 4х95
ВВГ-Пнг 2х1,5	ВВГнг-нд 4х25	ПВС 4х1,5	АВВГ 4х120
ВВГ-Пнг 2х2,5	ВВГнг-нд 4х35	ПВС 5х2,5	Провід СІП 4х16
ВВГ-Пнг 3х1,5	ВВГнг-нд 5х4,0	ПВС 5х4,0	СІП-4 2Х25
ВВГ-Пнг 3х2,5	ВВГнг-нд 5х6,0	ПВС 5×6,0	СІП-4 4Х16
ВВГ-Пнг 3х4	ВВГнг-нд 5х16	ПВС 5х10,0	СІП-4 4Х25
ВВГнг 3х1,5	ВВГнг-нд 5х25	ПВ1 2,5	СІП-4 4Х35
ВВГнг 3х2,5	ВВГнг-нд 5х35	ПВ1 4	СІП-4 4Х50

Кабелі з міді

З кожним роком використання кабелів з мідними жилами стає дедалі популярнішим. Облаштування домашніх мереж електропроводки здійснюється виключно за допомогою зазначеного виду проводів. У чому перевага міді перед алюмінієм? Насамперед, мідному дроту характерна «живучість» та висока надійність. Він здатний витримати до 80 вигинів, тоді як алюмінієвий кабель перенесе лише 20. Для забезпечення стійкості в місцях підвищеного навантаження (як правило, промислові будівлі) використовується мідний двожильний провід. Крім іншого, він дозволяє убезпечити проводку від неприємних замикань. На відміну від одножильного, двожильний характеризується меншим опором струму, завдяки чому він здатний витримувати набагато більший тиск та навантаження. На цьому тлі єдиним недоліком мідного зразка є дорожнеча.

Кабелі з алюмінію

Алюмінієві зразки більш демократичні щодо вартості. Купити електричний кабель з алюмінію можна втричі дешевше, ніж мідний кабель. Головні переваги елементів проводки – легкість і вже згадана дешевизна. Багато хто цікавиться, скільки коштує електропровід із зазначеного матеріалу? За стандартних комплектацій ціна на електричний кабель з алюмінію не перевищує 20 гривень за 1 метр (в середньому 10-15 грн. ). Більшою мірою саме ця характеристика дозволяє алюмінію повністю зникнути з мереж електроживлення. В іншому ж він суттєво поступається міді. Його головні недоліки полягають у наступному: при високих температурах знижується провідність, паралельно підвищується крихкість та пожежонебезпечність металу; згодом піддається сильним деформаціям; прискорений процес окиснення тощо. Таким чином, у суперечці, який зразок найкращий – алюмінієвий чи мідний – із впевненим відривом перемагає останній. За алюміній заступається лише його вартість. Купити електричний кабель у Києві з цього металу, як уже говорилося раніше, можна у кілька разів дешевше, ніж мідний.

Який обрати перетин кабелю?

Перетин кабелю та електропроводу – процес, який полягає у визначенні оптимальної площі зрізу провідної струму жили. У більшості випадків останній виходить круглим і складається з одного єдиного зволікання. У такій ситуації для того, щоб знайти ідеальну площу перерізу, використовується формула площі кола (S =ƞ*r2,). Якщо ж стоїть завдання визначити площу перерізу в жилі з безліччю тяганини, то нею буде сума перерізів всіх зазначених вище тяганини.

Кабелі в однофазних мережах.

Однофазна мережа в основному використовується для забезпечення електроживлення житлових будинків та квартир. Для її функціонування потрібен двожильний кабель, в якому через одну жилу буде підводитись фаза, а через іншу – нуль. Оскільки сила струму у фазному та нульовому дроті однакова, то і площа перерізу обох жил має бути рівною. Якщо електроприлад потребує заземлення, використовується трижильний кабель. У такому разі третім дротом заземляється або занулюється корпус споживача струму.

Кабель для  трифазної мережі.

В трифазних мережах застосовуються два типи підключення: трикутник та зірка. При підключенні трикутником до споживача приєднуються три фази (нульовий дріт відсутній). У зв’язку з цим електроживлення до приладу доцільно подавати за допомогою трижильного кабелю. Якщо ж потрібно заземлити або занулити корпус приймача електроенергії, то в такому випадку прийнято застосовувати чотирижильний три проводи для приєднання фаз і четвертий для заземлення. Для підключення пристроїв з’єднаних за схемою зірка, як правило, використовує 4 дроти: три фазні дроти та один нульовий (нейтраль). П’ятижильний підходить у разі потреби заземлення приладу.

Призначення кабелю визначає основні характеристики. Це означає, що силовий кабель, що переносить надвисоку напругу (що перевищує 100 кіловольт), завжди відрізнятиметься від телекомунікаційного, який призначений для передачі сигналів. Між вказаними видами знаходяться різні представники гнучких провідників, а також силові кабелі. Люди часто цікавляться, з яких дротів складається домашня електропроводка. Переважно, це двожильні та трижильні дроти середньої потужності. Вихідним матеріалом для їх виробництва може бути катанка з алюмінію або міді. На спеціальному устаткуванні відбувається витяжка жили до потрібних розмірів. Потім стартує процедура відпалу, яка поєднується на лінії, або здійснюється безпосередньо на котушці. Після її завершення дріт проходить через головку екструдера — так вона знаходить шар ізоляції. Деякі кабелі потребують додаткової протекції. Останню найчастіше забезпечує обплетення (матеріальна обкладинка навколо зовнішньої ізоляції гнучкого кабелю). Прикладом може бути електропровід, який активно використовується в електричних прасках.

Ну і нарешті, всі кабелі купити ви завжди зможете у нашому інтернет-магазині, звертайтесь! Купити кабель з доставкою по Україні.
