Мигалка схема. Простая мигалка на светодиодах: схемы и инструкции по сборке своими руками

Как сделать простую мигалку на светодиодах своими руками. Какие схемы мигалок существуют и как их собрать. Какие детали нужны для сборки светодиодной мигалки. Как работает мигалка на транзисторах.

Принцип работы простой мигалки на одном транзисторе

Самая простая схема светодиодной мигалки состоит всего из нескольких элементов:

• Источник питания (батарейка или блок питания)
• Резистор
• Конденсатор
• Транзистор
• Светодиод

Принцип работы такой мигалки довольно прост:

1. В начальный момент транзистор закрыт и не пропускает ток.
2. Конденсатор начинает заряжаться от источника питания.
3. Когда напряжение на конденсаторе достигает порогового значения, происходит лавинный пробой транзистора.
4. Транзистор резко открывается, пропуская ток через светодиод.
5. Светодиод вспыхивает на короткое время.
6. Конденсатор разряжается, транзистор закрывается.
7. Цикл повторяется снова.

Частоту мигания можно регулировать, изменяя емкость конденсатора — чем она больше, тем реже будут вспышки.

Необходимые детали для сборки простой мигалки

Для сборки простейшей мигалки на одном транзисторе понадобятся следующие компоненты:

• Транзистор КТ315 или аналогичный
• Резистор 1-2 кОм
• Конденсатор 470-1000 мкФ
• Светодиод
• Источник питания 9-12В

Кроме того, потребуются инструменты и материалы для пайки:

• Паяльник
• Припой
• Канифоль
• Монтажные провода

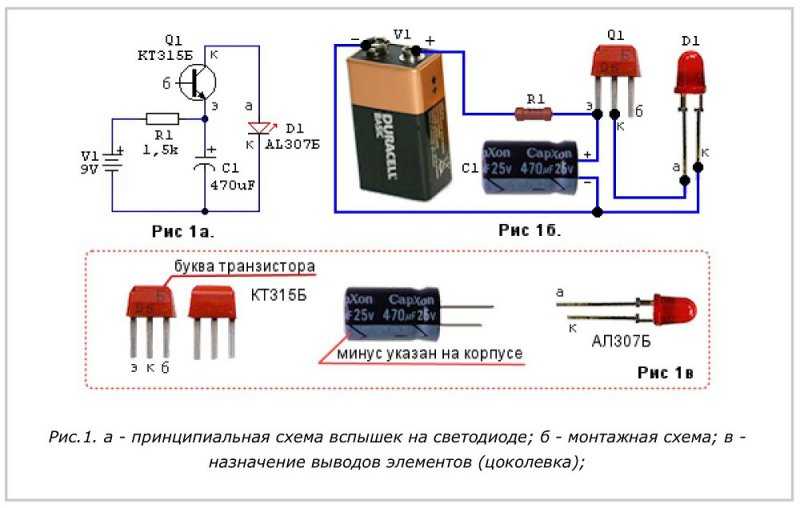

Пошаговая инструкция по сборке мигалки на одном транзисторе

Процесс сборки простой мигалки включает следующие шаги:

1. Припаять резистор к положительному выводу светодиода.
2. Свободный вывод резистора соединить с эмиттером транзистора.
3. К эмиттеру также подключить положительный вывод конденсатора.
4. Коллектор транзистора соединить с минусом источника питания.
5. Отрицательный вывод светодиода и минус конденсатора припаять к минусу питания.
6. Подключить питание и проверить работу схемы.

При правильной сборке светодиод начнет периодически вспыхивать с частотой примерно 1-2 раза в секунду.

Схема мигалки на двух транзисторах

Более стабильная и надежная схема мигалки строится на основе двухтранзисторного мультивибратора. Такая схема позволяет подключить два светодиода, которые будут мигать поочередно.

Основные компоненты схемы:

• Два транзистора КТ315 или аналогичных
• Два резистора по 22-27 кОм
• Два резистора по 300 Ом
• Два конденсатора 10-100 мкФ
• Два светодиода

Принцип работы этой схемы основан на поочередном открывании и закрывании транзисторов. Когда открыт один транзистор, через него протекает ток и светится один светодиод. В это время второй транзистор закрыт. Затем они меняются состояниями.

Как регулировать частоту мигания светодиодов

В схеме мигалки на двух транзисторах частоту мигания можно регулировать несколькими способами:

1. Изменением емкости конденсаторов — чем больше емкость, тем ниже частота.
2. Подбором сопротивления резисторов в базовых цепях транзисторов.
3. Установкой дополнительного переменного резистора для плавной регулировки.

Частоту мигания f можно приблизительно рассчитать по формуле:

f = 1 / (1.4 * R * C)

Где R — сопротивление резистора в кОм, C — емкость конденсатора в мкФ.

Применение светодиодных мигалок

Простые светодиодные мигалки находят применение во многих областях:

• Декоративная подсветка и иллюминация
• Имитация охранных систем
• Световая индикация в электронных устройствах
• Сигнальные маяки
• Детские игрушки
• Обучающие пособия по электронике

Благодаря простоте схемы, мигалки часто используются в качестве первых проектов для начинающих радиолюбителей.

Советы по сборке и отладке мигалки

При сборке светодиодной мигалки следует учитывать несколько важных моментов:

• Внимательно проверяйте полярность подключения светодиодов и конденсаторов.
• Не перегревайте компоненты при пайке, особенно транзисторы.
• Для удобства сначала соберите схему на макетной плате без пайки.
• Проверьте надежность всех соединений перед подачей питания.
• Начинайте с низкого напряжения питания и постепенно увеличивайте его.

Если схема не заработала с первого раза, методично проверьте все соединения и номиналы компонентов. Часто проблема кроется в неправильной полярности подключения или в бракованной детали.

Заключение

Сборка простой светодиодной мигалки — отличный способ познакомиться с основами электроники на практике. Такой проект под силу даже начинающим, а результат работы виден сразу. Экспериментируя с различными схемами и компонентами, можно углубить свои знания и развить навыки конструирования электронных устройств.

Схема для моргания светодиодов. Простая мигалка

Схема для моргания светодиодов. Простая мигалка

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка. Простая мигалка на светодиоде может быть также использована для создания автосигнализации. Надо сказать, что моргать этот полупроводниковый прибор заставляет встроенная микросхема (ЧИП). Основные достоинства готовых МСД: компактность и разнообразие расцветок, позволяющее красочно оформлять электронные устройства, например, рекламное табло с целью привлечения внимания покупателей. Но можно изготовить мигающий светодиод самостоятельно. Используя простые схемы, это сделать несложно. Как сделать мигалку, имея небольшие навыки работы с полупроводниковыми элементами, описано в этой статье. Мигалки на транзисторах Самый простой вариант – светодиодная мигалка на одном транзисторе. Из схемы видно, что база транзистора висит в воздухе. Такое нестандартное включение позволяет ему работать как динистор. При достижении порогового значения возникает пробой структуры, открытие транзистора и разрядка конденсатора на светодиод. Такая простая мигалка на транзисторе может найти применение в быту, например, в небольшой елочной гирлянде. Для ее изготовления понадобятся вполне доступные и недорогие радиоэлементы. Светодиодная мигалка, сделанная своими руками, придаст немного шарма пушистой новогодней красавице. Можно собрать похожее устройство уже на двух транзисторах, взяв детали из любой радиоаппаратуры, отслужившей свой срок. Схема мигалки приведена на рисунке. Для сборки понадобятся: резистор R = 6,8–15 кОм – 2 штуки; резистор R = 470–680 Ом – 2 штуки; транзистор n-p-n-типа КТ315 Б – 2 штуки; конденсатор C = 47–100 мкФ – 2 штуки; маломощный светодиод или светодиодная лента. Диапазон рабочего напряжения 3–12 вольт. Подойдет любой источник питания с такими параметрами. Эффект мигания в данной схеме достигается поочередным зарядом и разрядом конденсаторов, влекущим за собой открытие транзисторов, в результате чего появляется и исчезает ток в цепи светодиода. Светодиоды с миганием можно получить, подключив выводы к нескольким разноцветным элементам. Встроенный генератор выдает поочередно импульсы на каждый цвет. Частота моргающего импульса зависит от заданной программы. Таким веселым миганием можно порадовать ребенка, если установить устройство в детскую игрушку, например, машинку. Неплохой вариант получится, если взять трехцветный мигающий светодиод, имеющий четыре вывода (один общий анод или катод и три вывода управления цветом). Еще один простой вариант, для сборки которого понадобятся батарейки типа CR2032 и резистор сопротивлением от 150 до 240 Ом. Мигающий светодиод получится, если последовательно соединить все элементы в одной схеме, соблюдая полярность. Если получается собрать веселые огоньки по простейшей схеме, можно перейти к более сложной конструкции. Данная схема мигалки на светодиодах работает следующим образом: при подаче напряжения на R1 и заряжении конденсатора С1, на нем растет напряжение. После того как оно достигнет 12 В, происходит пробой p-n-перехода транзистора, что увеличивает проводимость и вызывает свечение светодиода. При падении напряжения транзистор закрывается, и процесс идет сначала. Все блоки работают примерно на одной частоте, если не учитывать небольшую погрешность. Схему мигалки на светодиодах с пятью блоками можно собрать на макетной плате. Схемы мигалок на транзисторах и микросхемах в Интернете можно найти без труда. Однако, в основе большинства из них используется мультивибраторы, а это сравнительно большое количество деталей и, соответственно размеры. А также довольно высокое напряжение источника необходимое для зажигания светодиода. А можно ли обойтись минимумом деталей и одной полуторавольтовой батарейкой? По отдельности выполнить эти условия не сложно. Всем известные блокинг-генераторы позволяют питать светодиод напряжением 1,5 Вольт. Популярна , правда транзистор будет работать в режиме с отключенной базой, так называемом «лавинном» режиме и работоспособность схемы будет зависеть от многих факторов: типа транзистора, температуры и т.д. Да и питаюшее напряжение в этом варианте нужно не менее 9 Вольт. Схема мигалки на одном транзисторе показана на рисунке. Светодиодноая мигалка на микросхеме — свободна от этих недостатков. Простейший вариант такого устройства можно сделать за 15 минут, включая разогрев паяльника. Для этого потребуется китайский будильник, коих в мусоре самоделкина можно найти десяток, и пара деталек: диод и конденсатор. Диод можно применить любой маломощный, конденсатор я взял на 47мкФ. С емкостью можно поэкспериментировать. Она влияет на энергию вспышки светодиода. Схема показана на рисунке. Точки А и В надо соединить с выводами микросхемы идущими на катушку, управляющую маятником часов. Саму катушку — удалить. Светодиод будет вспыхивать с периодом 2с. и в таком режиме способен работать годы без замены «пальчика». Кстати такой же результат можно получить с советским электронно-механическим будильником «Слава», построенном на специальной микросхеме УТП-Т45 . Там есть еще транзистор, он управляет работой звонка будильника. Его можно удалить, а можно оставить, получится светодиодная мигалка-пищалка . Коротенькое видео дабы убедиться в работоспособности схемы; Во всех, приведенных ниже конструкциях, лампы накаливания могут и должны быть заменены светодиодами, с подбором, разумеется, токоограничивающего резистора. RC — генератор . Наиболее распространенная схема этого класса генераторов по казана на рисунке. В данном случае это весьма низкая частота, ее можно плавно менять в небольших пределах (от долей Гц до нескольких Гц). Частота RС-генератора определяется параметрами фазовращающих цепочек и может быть подсчитана по приближенной формуле f = 5300: RC; здесь f — частота в Гц. R и С — сопротивление и емкость одной из фазовращающих цепочек, соответственно в кОм и мкФ. Мигалки на мультивибраторах и их применение. Импульсный сигнальный фонарь на транзисторах. Бывают случаи, когда иметь при себе импульсный сигнальный фонарь просто необходимо. На рис. приведена принципиальная схема такого фонаря, который посылает импульсы света длительностью 0,1 с с периодичностью около 2с. Импульсный режим лампы накаливания напряжением 2,5 В обеспечивается мультивибратором на транзисторах Т1 и Т2 различной структуры. Такой мультивибратор содержит всего один конденсатор положительной обратной связи и один резистор начального смещения (С1 и R1). Главное же достоинство его состоит в том, что мультивибратор потребляет ток только в те моменты времени, когда открыт транзистор T2, т. е. при свечении лампы Л1 в течение 0,1 с через каждые 2 с. Транзистор Т1 должен быть кремниевым, типа МП114-МП116. В крайнем случае возможно применение германиевых транзисторов типа МП40 — МП42, но тогда потребляемый ток возрастет. Лампа накаливания 2,5 Х О,15 А. Электрифицированный знак аварийной остановки транспорта. Согласно правилам дорожного движения в случае вынужденной остановки транспортного средства на проезжей части дороги на определенном расстоянии от этого средства (перед ним) должен быть установлен знак аварийной остановки, имеющий вид равностороннего треугольника и снабженный светоотражательными рефлекторами. В ночное время знак должен дополнительно подсвечиваться. Очевидно, что для подсветки сигнала в темное время суток или в ненастье лучше всего установить на таком знаке лампы накаливания и питать их от бортового аккумулятора. Такое решение вполне допустимо, если остановка предполагается быть кратковременной. Но при длительной стоянке транспорта такой электрифицированный знак может основательно разрядить аккумулятор. Поэтому желательно, чтобы лампы знака включались периодически. Такой режим работы ламп позволяет уменьшить потребляемый ток и дополнительно усилить заметность знака на дороге. На рис. приведена принципиальная схема электрифицированного знака аварийной остановки, снабжен шестью лампами подсветки, которые периодически включаются и выключаются. Основой схемы является симметричный мультивибратор на транзисторах средней мощности. Мультивибратором принято называть устройство, состоящее из двух усилительных каскадов, у которых выход одного через переходный конденсатор соединен со входом второго, а выход второго через такой же второй конденсатор — со входом первого. Эти конденсаторы обозначены на рис. как C1 и С2. Для создания начального смещения на базах транзисторов применены резисторы R1, R2. Поскольку конденсаторы С 1 и С 2 создают сильную положительную обратную связь, то оба конденсатора усиления становятся элементами генератора. Частота его генерации обратно пропорциональна произведению емкости конденсатора на сопротивление резистора Особенностью работы мультивибратора является то, что каждый из транзисторов работает по очереди с другим, т. е. если один транзистор полностью открыт и поэтому лампы, включенные в цепь его коллектора, ярко светятся, то в это же время другой транзистор полностью закрыт, ток коллектора очень мал, а поэтому лампы в его цепи не светятся. Затем транзисторы поменяются ролями. Частота коммутации ламп устройства, выполненного по схеме на рис., составляет около 0,5 Гц. Диоды Д 1 -Д 4 в данном устройстве имеют вспомогательное назначение. Они включены по схеме мостового выпрямителя и предназначены для обеспечения работы при любой полярности подключения к источнику. Можно обойтись и без диодов, но тогда требуется провод, ведущий к лампам, подключить к отрицательному полюсу, а нижний по схеме провод — к положительному полюсу батареи. Транзисторы Т 1 и Т 2 могут быть типа П213-П217 с любыми буквенными индексами, но все же лучше, если их коэффициенты передачи тока h 21э будут равны 30-40. . Частота мультивибратора приближенно подсчитывается по формуле: f = 7250: RC, где f — частота в Гц. R и С — сопротивление и емкость одной из базовых RС-цепочек соответственно в кОм и мкФ. Отзывов (2) на “схемы мигалок на транзисторах и микросхемах” Спасибо конечно, но знаете, что я, как человек со школы боящийся транзисторов с их заумными характеристиками и подстройкой напряжений хотел бы посоветовать: возьмите пульт управления от старого ненужного телевизора, это по сути фонарик, мигающий ИК светодиодом, если заменить светодиод на оптрон, то можно подключить к нему что заблагорассудится, мигалку, пищалку… просто закоротите кнопку пульта с понравившейся «мелодией» и он будет посылать свою морзянку вечно. Только, к сожалению, кнопка должна быть нажата уже после подачи питания, ну так проще линию задержки сделать, чем черной магией с p-n переходом заниматься. Вторая схема не верна. Надо диод паралельно светодиоду, питание последовательно через конденсатор. Мастер раскрывает секрет простой светодиодной мигалки со звуком, построенной своими руками на основе электроники от сломанных электронно-механических часов. Как сделать мигалку со звуком своими руками Для работы необходим механизм от электронно-механических часов с тикающим ходом. Подойдет и сломанный механизм, так как неисправность на 99% связана с повреждением механики. Обратите внимание, что механизм с плавным ходом для поделки не подходит. Отличить механизмы просто, если внимательно посмотреть на фотографии, то под корпусом тикающих часов хорошо заметно 3 больших шестеренки, а вот под корпусом механизма плавного хода присутствует четыре шестеренки. Процесс извлечения платы электроники хорошо показан на видео. Далее работу со схемой необходимо провести по следующей инструкции: 1. Извлекаем своими руками всю механику и откладываем ее в сторону. Провода от катушки можно оборвать. 2. Помечаем на плате полярность клемм питания. Аккуратно поддеваем плату электроники и извлекаем ее. Механизм тикающего хода 3. Залуживаем припоем контактные площадки. Делать это надо быстро и аккуратно. Площадки при перегреве легко отслаиваются и потом обрываются. 4. Припаиваем проводники питания. Микросхема часов будет работать при подаче напряжения от 1,5 до 5 Вольт. 5. Припаиваем к плате звуковой излучатель типа TR1203 и любой светодиод в зависимости для каких целей вы хотите использовать полученную схему. Смотрите видео и фото схемы мигалки. Мигалка будет работать и каждую секунду должна моргать светодиодом, а затем пикать. Этим схема пожалуй и отличается от всех подобных мигалок пикалок. Можно подключить к схеме два светодиода и они будут последовательно и поочередно вспыхивать, чем не готовый контроллер для летающих моделей копий самолетов? Схема мигалки Answer Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry»s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum. Данная схема может использоваться для индикации тревоги. Самоделка подключается к стабилизированному источнику питания с напряжением 12 В. Таким источником может быть блок питания с регулируемым напряжением на выходе, купленный на радиорынке. Стабилизированным источник питания называется потому, что содержит стабилизатор, который держит выходное напряжение на определенном уровне. Схема максимально проста, содержит всего лишь 4 детали: транзистор КТ315 структуры п-p-n, резистор на 1,5 кОм, электролитический конденсатор на 470 мкФ и напряжением не менее 16 В (напряжение конденсатора должно быть всегда на порядок больше, напряжения питания самоделки) и светодиод (в нашем случае красного свечения). Для правильного подключения деталей надо знать их цоко-левку (распиновку). Распиновка транзистора и светодиода данной конструкции представлена на рис. 5.2. Транзисторы серии КТ315 по внешнему виду такие же, как и КТ361. Отличие только в размещении буквы. У первых буква размещается сбоку, у вторых — посередине. Теперь с помощью паяльника и проводов попробуем собрать наше устройство. На рис. 5.3 показано, как вы должны соединить между собой детали. Синие линии — это провода, жирные черные точки — места пайки. Такой монтаж называется навесным, существует также монтаж на печатных платах. Рис. 5.2. — Распиновка: a) транзистор КТ315Б б) светодиод АЛ307Б Рис. 5.3. — Внешний вид собранного устройства Проверьте правильность соединения деталей и подключите устройство к блоку питания. Свершилось чудо — светодиод стал ярко вспыхивать. Ваша первая самоделка заработала!!!

Светодиодный маяк схема. Простая мигалка. Крепление. Источники питания.

Свет

Эту конструкцию, а точнее его схему можно назвать простой и доступной. Устройство работает на основе таймера КР1006ВИ1, имеющего два прецизионных компаратора. кроме того в устройство, входят времязадающий оксидный конденсатор С1, делитель напряжения на сопротивлениях R1 и R2. С третьего выхода микросхемы DA1 управляющие импульсы следуют на светодиоды HL1-HL3.

Включение схемы осуществляется с помощью тумблера SB1. В начальный момент времени на выходе таймера высокий уровень напряжения и светодиоды светятся. Емкость С1 начинает заряжаться через цепь R1 R2. Спустя одну секунду, время можно регулировать сопротивлениями R1 R2 и конденсатором С1, напряжение на обкладках конденсатора достигает величины срабатывания одного из компараторов. При этом напряжение на выводе три DA1 будет нулевым, светодиоды потухнут. Так продолжается из цикла в цикл, пока на радиолюбительскую конструкцию подано напряжение.

Рекомендуется использовать в конструкции мощные светодиоды HPWS-T400 или аналогичные им с током потребления не выше 80 мА. Можно использовать и один светодиод, например LXHL-DL-01, LXHL-FL1C, LXYL-PL-01, LXHL-ML1D, LXHL-PH01.

Найти в темное время различные предметы или, например, домашних животных, станет проще, если на них закрепить нашу радиолюбительскую разработку, которая с наступлением темноты автоматически включится и начнет подавать световой сигнал.

Это обычный несимметричный мультивибратор на биполярных транзисторах разной проводимости VT2, VT3, который генерирует короткие импульсы с интервалом в пару секунд. Источником света является мощный светодиод HL1, датчиком освещенности является фототранзистор.

Фототранзистор с сопротивлениями R1, R2 образует делитель напряжения в базовой цепи транзистора VT2. В светлое время суток напряжение на эмиттерном переходе транзистора VT2 низкое, и он заперт вместе со своим коллегой VT3. С наступлением темноты транзисторы начинают работать в режиме генерации импульсов от которых вспыхивает и светодиод

Одной из самых простых схем в любительской радиоэлектронике является светодиодная мигалка на одном транзисторе. Ее изготовление под силу любому новичку, у которого есть минимальный набор для пайки и полчаса времени.

Рассматриваемая схема хоть и отличается простотой, однако, она позволяет наглядно увидеть лавинный пробой транзистора, а также работу электролитического конденсатора. В том числе, путем подбора емкости можно легко изменять частоту мигания светодиода. Экспериментировать также можно с входным напряжением (в небольших диапазонах), которое тоже влияет на работу изделия.

Устройство и принцип работы

Мигалка состоит из следующих элементов:

• источник питания;
• сопротивление;
• конденсатор;
• транзистор;
• светодиод.

Работает схема по очень простому принципу. В первой фазе цикла транзистор «закрыт», то есть не пропускает ток из источника питания. Соответственно, светодиод не светится.
Конденсатор расположен в цепи до закрытого транзистора, потому накапливает электрическую энергию. Происходит это до тех пор, пока напряжение на его выводах не достигнет показателя, достаточного для обеспечения так называемого лавинного пробоя.
Во второй фазе цикла накопленная в конденсаторе энергия «пробивает» транзистор, и ток проходит через светодиод. Он вспыхивает на короткое время, а затем опять гаснет, так как транзистор опять закрывается.
Далее мигалка работает в циклическом режиме и все процессы повторяются.

Необходимые материалы и радиодетали

Чтобы собрать светодиодную мигалку своими руками, работающую от источника питания с напряжением 12 В, понадобится следующее:

• паяльник;
• канифоль;
• припой;
• резистор на 1 кОм;
• конденсатор емкостью 470-1000 мкФ на 16 В;
• транзистор КТ315 или его более современный аналог;
• классический светодиод;
• простой провод;
• источник питания на 12 В;
• спичечный коробок (необязательно).

Последний компонент выступает в роли корпуса, хотя собрать схему можно и без него. В качестве альтернативы можно использовать монтажную плату. Навесной монтаж, описанный далее, рекомендуется для начинающих радиолюбителей. Такой способ сборки позволяет быстрее сориентироваться в схеме и сделать все правильно с первого раза.

Последовательность сборки мигалки

Изготовление светодиодной мигалки на 12 В осуществляется в следующей последовательности. Первым делом подготавливаются все вышеперечисленные компоненты, материалы и инструменты.
Для удобства светодиод и провода питания лучше сразу закрепить на корпусе. Далее к выводу «+» следует припаять резистор.

Свободная «ножка сопротивления соединяется с эмиттером транзистора. Если КТ315 расположить маркировкой вниз, то этот вывод будет у него крайним правым. Далее эмиттер транзистора соединяется с положительным выводом конденсатора. Определить его можно по маркировке на корпусе – «минус» обозначается светлой полосой.
Следующим этапом идет соединение коллектора транзистора с положительным выводом светодиода. У КТ315 – это ножка посредине. «Плюс» светодиода можно определить визуально. Внутри элемента имеется два электрода, отличающихся размерами. Тот, который поменьше, и будет положительным.

Теперь осталось только припаять отрицательный вывод светодиода к соответствующему проводнику источника питания. К этой же линии подсоединяется «минус» конденсатора.
Светодиодная мигалка на одном транзисторе готова. Подав на нее питание, можно увидеть ее работу по вышеописанному принципу.
Если есть желание уменьшить или увеличить частоту мигания светодиода, то можно поэкспериментировать с конденсаторами, имеющими разную емкость. Принцип очень простой – чем больше емкость элемента, тем реже будет мигать светодиод.

У любого начинающего радиолюбителя присутствует желание поскорей собрать что-нибудь электронное и желательно, чтобы оно заработало сразу и без трудоёмкой настройки. Да и это понятно, так как даже маленький успех в начале пути даёт массу сил.

Как уже говорилось, первым делом лучше собрать блок питания . Ну а если он уже есть в мастерской, то можно собрать мигалку на светодиодах. Итак, пришло время «подымить» паяльником .

Вот принципиальная схема одной из простейших мигалок. Базовой основой данной схемы является симметричный мультивибратор . Мигалка собрана из доступных и недорогих деталей, многие из которых можно найти в старой радиоаппаратуре и использовать повторно. О параметрах радиодеталей будет сказано чуть позднее, а пока разберёмся с тем, как работает схема.

Суть работы схемы заключается в том, что транзисторы VT1 и VT2 поочерёдно открываются. В открытом состоянии переход Э-К у транзисторов пропускает ток. Так как в коллекторные цепи транзисторов включены светодиоды, то при прохождении через них тока они светятся.

Частота переключений транзисторов, а, следовательно, и светодиодов может быть приблизительно подсчитана с помощью формулы расчёта частоты симметричного мультивибратора.

Как видим из формулы, главными элементами с помощью которых можно менять частоту переключений светодиодов является резистор R2 (его номинал равен R3), а также электролитический конденсатор C1 (его ёмкость равна C2). Для подсчёта частоты переключений в формулу нужно подставить величину сопротивления R2 в килоомах (kΩ) и величину ёмкости конденсатора C1 в микрофарадах (μF). Частоту f получим в герцах (Гц или на зарубежный манер — Hz).

Данную схему желательно не только повторить, но и «поиграться» с ней. Можно, например, увеличить ёмкость конденсаторов C1, C2. При этом частота переключений светодиодов уменьшиться. Переключаться они будут более медленно. Также можно и уменьшить ёмкость конденсаторов. При этом светодиоды станут переключаться чаще.

При C1 = C2 = 47 мкф (47 μF), а R2 = R3 = 27 кОм (kΩ) частота составит около 0,5 Гц (Hz). Таким образом светодиоды будут переключаться 1 раз в течении 2 секунд. Уменьшив ёмкость C1, C2 до 10 мкф можно добиться более быстрого переключения — около 2,5 раз в секунду. А если установить конденсаторы C1 и C2 ёмкостью 1 мкф, то светодиоды будут переключаться с частотой около 26 Гц, что на глаз будет практически незаметно — оба светодиода будут просто светиться.

А если взять и поставить электролитические конденсаторы C1, C2 разной ёмкости, то мультивибратор из симметричного превратится в несимметричный. При этом один из светодиодов будет светить дольше, а другой короче.

Более плавно частоту миганий светодиодов можно менять и с помощью дополнительного переменного резистора PR1, который можно включить в схему вот так.

Тогда частоту переключений светодиодов можно плавно менять поворотом ручки переменного резистора. Переменный резистор можно взять с сопротивлением 10 — 47 кОм, а резисторы R2, R3 установить с сопротивлением 1 кОм. Номиналы остальных деталей оставить прежними (см. таблицу далее).

Вот так выглядит мигалка с плавной регулировкой частоты вспышек светодиодов на макетной плате.

Первоначально схему мигалки лучше собрать на беспаечной макетной плате и настроить работу схемы по своему желанию. Беспаечная макетная плата вообще очень удобна для проведения всяких экспериментов с электроникой.

Теперь поговорим о деталях, которые потребуются для сборки мигалки на светодиодах, схема которой приведена на первом рисунке. Перечень элементов, используемых в схеме, приведён в таблице.

Название	Обозначение	Номинал/Параметры	Марка или тип элемента
Транзисторы	VT1, VT2		КТ315 с любым буквенным индексом
Электролитические конденсаторы	C1, C2	10…100 мкф (рабочее напряжение от 6,3 вольт и выше)	К50-35 или импортные аналоги
Резисторы	R1, R4	300 Ом (0,125 Вт)	МЛТ, МОН и аналогичные импортные
	R2, R3	22…27 кОм (0,125 Вт)
Светодиоды	HL1, HL2	индикаторный или яркий на 3 вольта

Стоит отметить, что у транзисторов КТ315 есть комплементарный «близнец» — транзистор КТ361. Корпуса у них очень похожи и их легко перепутать. Было бы не очень страшно, но эти транзисторы имеют разную структуру: КТ315 – n-p-n , а КТ361 – p-n-p . Поэтому их и называют комплементарными. Если вместо транзистора КТ315 в схему установить КТ361, то она работать не будет.

Как же определить who is who? (кто есть кто?).

На фото показаны транзистор КТ361 (слева) и КТ315 (справа). На корпусе транзистора обычно указывается только буквенный индекс. Поэтому отличить КТ315 от КТ361 по внешнему виду практически нереально. Чтобы достоверно удостовериться в том, что перед вами именно КТ315, а не КТ361 надёжнее всего будет проверить транзистор мультиметром.

Цоколёвка транзистора КТ315 показана на рисунке в таблице.

Перед тем, как впаивать в схему другие радиодетали их также стоит проверить. Особенно проверки требуют старые электролитические конденсаторы. У них одна беда – потеря ёмкости. Поэтому не лишним будет проверить конденсаторы .

Кстати, с помощью мигалки можно косвенно оценивать ёмкость конденсаторов. Если электролит «высох» и потерял часть ёмкости, то мультивибратор будет работать в несимметричном режиме – это сразу станет заметно чисто визуально. Это означает, что один из конденсаторов C1 или C2 имеет меньшую ёмкость («высох»), чем другой.

Для питания схемы потребуется блок питания с выходным напряжением 4,5 — 5 вольт. Также можно запитать мигалку и от 3 батареек типоразмера AA или AAA (1,5 В *3 = 4,5 В). О том, как правильно соединять батарейки читайте .

Электролитические конденсаторы (электролиты) подойдут любые с номинальной ёмкостью 10…100 мкф и рабочим напряжением от 6,3 вольт. Для надёжности лучше подобрать конденсаторы на более высокое рабочее напряжение — 10….16 вольт. Напомним, что рабочее напряжение электролитов должно быть чуть больше напряжения питания схемы.

Можно взять электролиты и с большей ёмкостью, но и габариты устройства заметно увеличатся. При подключении в схему конденсаторов соблюдайте полярность! Электролиты не любят переполюсовки.

Все схемы проверены и являются рабочими. Если что-то не заработало, то в первую очередь проверяем качество пайки или соединений (если собирали на макетке). Перед впаиванием деталей в схему их стоит проверить мультиметром , чтобы потом не удивляться: «А почему не работает?»

Светодиоды могут быть любые. Можно использовать как обычные индикаторные на 3 вольта, так и яркие. Яркие светодиоды имеют прозрачный корпус и обладают большей светоотдачей. Очень эффектно смотрятся, например, яркие светодиоды красного свечения диаметром 10 мм. В зависимости от желания можно применить и светодиоды других цветов излучения: синего, зелёного, жёлтого и др.

Электронные фокусы для любознательных детей Кашкаров Андрей Петрович

3.17. Проблесковый маячок: делаем сами

Проблесковые маячки применяются в электронных охранных комплексах и на автотранспорте как устройства индикации, сигнализации и предупреждения. Причем их внешний вид и «начинка» часто совсем не отличаются от проблесковых маячков аварийных и оперативных служб (спецсигналов).

Внутренняя «начинка» классических мачков поражает своим анахронизмом: то здесь, то там в продаже регулярно появляются маяки на основе мощных ламп с вращающимся патроном (классика жанра) или ламп типа ИФК-120, ИФКМ-120 со стробоскопическим устройством, обеспечивающим вспышки через равные промежутки времени (импульсные маячки).

А между тем на дворе XXI век, в котором продолжается триумфальное шествие супер ярких (и мощных по световому потоку) светодиодов.

Один из основополагающих моментов в пользу замены ламп накаливания и галогенных ламп светодиодами, в частности в проблесковых маячках, является ресурс и стоимость светодиода.

Под ресурсом, как правило, понимают срок безотказной службы.

Ресурс светодиода определяют две составляющие: ресурс самого кристалла и ресурс оптической системы. Подавляющее большинство производителей светодиодов применяют для оптической системы различные комбинации эпоксидных смол с различной степенью очистки. В частности из-за этого светодиоды имеют ограниченный ресурс в этой части параметров, после истечения которого они незначительно «мутнеют».

Разные компании-производители (не будем их бесплатно рекламировать) заявляют ресурс своей продукции в части светодиодов от 20 до 100 тыс.(!) час. С последней цифрой я категорически не согласен, поскольку мне слабо верится, что отдельно выбранный светодиод будет работать непрерывно 12 лет. За это время пожелтеет даже бумага, на которой отпечатана моя книга.

Однако, совершенно очевидно, что залогом большого ресурса является обеспечение тепловых режимов и условий питания светодиодов.

В любом случае, по сравнению с ресурсом традиционных ламп накаливания (менее 1000 час) и газоразрядных ламп (до 5000 час) светодиоды на несколько порядков долговечнее.

Преобладание светодиодов с мощным световым потоком 20-100 лм (Люменов) в новейших электронных устройствах промышленного изготовления, где ими заменяют даже лампы накаливания, дает повод и радиолюбителям применять такие светодиоды в своих конструкциях. Таким образом, я веду речь о замене в аварийных и специальных маячках ламп различного назначения мощными светодиодами. Причем при такой замене основной ток потребления от источника питания уменьшится, и будет зависеть в основном от тока потребления примененного светодиода.

Для применения совместно с автомобилем (в качестве спецсигнала, аварийного светового указателя и даже «знака аварийной остановки» на дорогах) ток потребления не принципиален, поскольку АКБ автомобиля имеет достаточно большую энергоемкость (55 и более А/ч).

Если же маячок питается от иного источника питания (автономного или стационарного), то зависимость тока потребления от установленного внутри оборудования – прямая. Кстати и АКБ автомобиля может разрядиться при длительной работе маячка без подзарядки аккумулятора.

Так, например, «классический» маячок оперативных и аварийных служб (синий, красный, оранжевый – соответственно) при питании 12 В потребляет ток более 2,2 А. Этот ток складывается из учета потребления электродвигателя вращающегося патрона и тока потребления самой лампы. При работе проблескового импульсного маячка ток потребления снижается до 0,9 А.

Если же вместо импульсной схемы собрать светодиодную (об этом ниже), ток потребления сократится до 300 мА (зависит от примененных мощных светодиодов). Экономия в деталях очевидна.

Приведенные выше данные установлены практическими экспериментами, проведенными автором в мае 2012 года в С-Петербурге (всего протестировано 6 различных классических проблесковых маячков).

Конечно, не изучен вопрос о силе или, лучше сказать, интенсивности света от тех или иных проблесковых устройств, поскольку автор не обладает специальной аппаратурой (люк-сометром) для такого теста. Но в силу новаторских решений, предложенных ниже, данный вопрос остается второстепенным.

Ведь даже относительно слабые световые импульсы (в частности от мощных светодиодов) в ночное и темное время более чем достаточны для того, чтобы маячок заметили за несколько сотен метров. Именно в этом смысл дальнего предупреждения, не правда, ли?

Теперь рассмотрим электрическую схему «заменителя лампы» проблескового маячка (рис. 3.48).

Рис. 3.48. Простая электрическая схема светодиодного маяка

Эту электрическую схему мультивибратора можно с полным правом назвать простой и доступной.

Устройство разработано на основе популярного интегрального таймера КР1006ВИ1, содержащего 2 прецизионных компаратора, обеспечивающих погрешность сравнения напряжений не хуже ±1 %. Таймер неоднократно использовался радиолюбителями для построения таких популярных схем и устройств, как реле времени, мультивибраторы, преобразователи, сигнализаторы, устройства сравнения напряжения и другие.

21.09.2014

Ферриты магнитомягкие это вещества поликристаллического строения получаемые в результате спекания при высокой температуре смеси оксидов железа с оксидами цинка, марганца и других металлов, с последующим измельчением и дальнейшим формированием из полученного порошка магнитопроводов необходимой формы. Благодаря высокому удельному сопротивлению потери мощности в ферритах малы, а рабочая частота высокая. Марки ферритов …

21.

09.2014

Эффект бегущие огни удается получить когда лампы или светодиоды поочередно загораются и гаснут. Схема устройства очень проста, она содержит счетчик импульсов DD2, дешифратор DD3 и задающий генератор на DD1. Скорость перемещения света по гирлянде из светодиодов меняется подбором С1 и R1. Литература Ж.Радио 11 2000

06.10.2014

Роль виртуального резистора в регуляторе громкости выполняют 2-а мультиплексора D4 D5 и набор резисторов R6-R20. Мультиплексоры выполняют роль переключателя на 16 положений. При этом закон регулировки можно выбрать самим изменив номиналы R6-R20. если нужен сдвоенный резистор то тогда берем еще 2-а мультиплексора с резисторами и подключаем их управляющие входы (выводы …

22.10.2014

TDA7294 — модуль усилителя интегральной микросхемы. Он предназначен для использования в качестве звукового усилителя класса АВ в Hi-Fi звуковоспроизводящей аппаратуре. TDA7294 имеет широкий диапазон выходного напряжения и выходного тока, что позволило TDA7294 применять как на 4 Ом так и на 8 Ом-й нагрузке. TDA7294 будет выдавать 50W (RMS) на …

12.10.2014

Микросхема КР174УН31 предназначена для применения в качестве оконечного каскада усиления звукового сигнала, подаваемого с микросхемы непосредственно на громкоговорители (сопротивление более 8 Ом), в малогабаритной аппаратуре (радиоприемниках, плейерах, беспроводных телефонах). Параметры микросхемы представлены в табл.1. Микросхема выпускается в 8-выводном корпусе DIP (типа 2101.8-1). Чертеж дан на рис.1. Типовые схемы включения — …

КАК УСТАНОВИТЬ 3-Й МИГАТЕЛЬ СТОП-СИГНАЛА

Как установить 3-й мигающий стоп-сигнал

Это новая версия модуля мигающего сигнала от GTR Lighting, выпущенная в июне 2015 года. Предназначена для использования вместе со светодиодным стоп-сигналом, потребляемая мощность не превышает 3 ампер потребляемого тока.

НЕ ИСПОЛЬЗУЙТЕ ЭТО ИЗДЕЛИЕ С ЛАМПОЧКАМИ НАКАЛИВАНИЯ!

Ниже вы найдете электрическую схему, показывающую, что теперь из переключателя выходит 3 провода вместо 2. Большее количество проводов позволяет продукту работать на большем количестве автомобилей.

В зависимости от того, как работают ваши стоп-сигналы, вам нужно будет установить их одним из двух способов:

или цифровой мультиметр и проверьте проводку стоп-сигнала. Если у вас всегда есть сигнал заземления и вы получаете положительный сигнал только при нажатии на педаль тормоза, вы положительно переключаете стоп-сигналы.

Если у вас всегда есть положительный провод под напряжением, но заземление замыкается только при нажатии на педаль тормоза, у вас есть тормоза с заземлением.

Вы можете найти модуль GTR Lighting Flasher здесь.

СООТВЕТСТВУЮЩАЯ СТАТЬЯ В БЛОГЕ

TOYOTA 4RUNNER HID УСТАНОВКА И ОТКЛЮЧЕНИЕ ДХО

по Революция фар Опубликовано 24 марта 2023 г.

При установке HID-фар на Toyota 4Runner 2001 или 2002 г. (комплект Bi-Xenon h5 HID Kit) необходимо отключить дневные ходовые огни, поскольку цепь ДХО снижает напряжение штатной галогенной лампочки до создать эффект ДХО.

При установке HID, если ваш грузовик посылает сигнал 6 В на фары для ДХО, это нарушит новый балласт HID, и ксеноновая лампа начнет мерцать, как стробоскоп. Отключите цепь DRL, чтобы устранить проблему. Следующая запись покажет вам, как временно отключить его с помощью переключателя. Если вы устанавливаете ксеноновые фары и не планируете вынимать их из грузовика, то выключатель не нужен. Отключите цепь и откажитесь от установки переключателя.

Подробнее

КАК УСТАНОВИТЬ СКРЫТЫЕ ФАРЫ НА DODGE CHARGER 2006+

по Революция фар Опубликовано 24 марта 2023 г.

Новым зарядным устройствам Dodge (начиная с 2006 г.) не нравятся ксеноновые лампы. У них есть встроенный цифровой контроллер HAL, который контролирует и управляет фарами и другими цепями освещения. Когда HAL не видит то, что он хочет видеть (точное сопротивление и мощность, получаемые от стандартных ламп накаливания), он запускает диагностическую процедуру, которая использует электрические импульсы для отправки на фары.
Он делает это до тех пор, пока не увидит правильные показания, после чего перестанет мигать напряжение. Чтобы обойти это и установить комплект преобразования HID в ближний свет, выполните одно из двух действий:

Подробнее

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.

по Революция фар Опубликовано 24 марта 2023 г.

КАКАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТСЯ НА ПРИОБРЕТЕННЫЙ МНОЙ GTR LIGHTING PRODUCT?

Нажмите здесь, чтобы получить всю информацию о гарантии GTR Lighting.

Подробнее

Прошивка прошивки — ESP32 — — Последняя документация esptool.py

Esptool используется во многих средах разработки для SoC Espressif, таких как ESP-IDF, Arduino или PlatformIO. После компиляции полученных бинарных файлов прошивки esptool используется для их прошивки в устройство.

Иногда может возникнуть необходимость удобно прошить большее количество децивов с теми же бинарными файлами или поделиться инструкциями по перепрошивке с третьей стороной. Можно скомпилировать прошивку только один раз, а затем повторно использовать esptool (вручную или в пользовательском скрипте) для прошивки файлов.

Предоставления этих инструкций и нижеприведенных ресурсов третьей стороне (например, производителю) должно быть достаточно, чтобы обеспечить воспроизводимую и быструю прошивку вашего приложения на чипе Espressif.

Примечание

Следующие тексты являются лишь примерами, точные инструкции см. в документации по выбранной вами среде разработки.

Предпосылки

• Esptool установлен, инструкции смотрите в руководстве по установке.

• Все скомпилированные двоичные файлы в известном месте.

• Чип Espressif подключен к вашему компьютеру.

Местоположение двоичных файлов

Сгенерированные двоичные файлы обычно хранятся в папке build вашего проекта.

Например, при сборке примера проекта hello-world в ESP-IDF полученный двоичный файл приложения можно найти в .../esp-idf/examples/get-started/hello_world/build/hello_world.bin . То же самое относится к загрузчику и таблице разделов.

Расположение сгенерированных двоичных файлов зависит от используемой среды разработки. Если вы не уверены в местоположении, см. сгенерированную команду esptool, содержащую полные пути.

Команда

Скомпилируйте и загрузите прошивку один раз с выбранной вами структурой. Подробная команда esptool будет отображаться в выводе прямо перед тем, как произойдет перепрошивка.

Команду также можно собрать вручную, дополнительную информацию см. в документации по использованию esptool.

ЭСП-ИДФ

ESP-IDF выводит полную команду esptool, используемую для прошивки после завершения сборки:

 Сборка проекта завершена. Чтобы прошить, выполните эту команду:
python esptool.py -p (PORT) -b 460800 --before default_reset --after hard_reset --chip esp32 write_flash --flash_mode dio --flash_size detect --flash_freq 40m 0x1000 build/bootloader/bootloader.bin 0x8000 build/partition_table/ раздел-таблица.bin 0x10000 сборка/hello_world.bin
или запустите «idf.py -p (PORT) flash»


Ардуино

Полная команда esptool по умолчанию скрыта от пользователя. Чтобы открыть его, откройте окно настроек и установите флажок Показать подробный вывод во время: загрузка . Полная команда будет показана при загрузке скетча.

Платформа ввода-вывода

Чтобы выполнить подробную загрузку и увидеть точный вызов esptool, запустите pio run -v -t upload в терминале. В сгенерированном выводе есть полная команда esptool, например:

 ".../.platformio/penv/bin/python2.7" ".../.platformio/packages/tool-esptoolpy/esptool.py" --chip esp32 --port "/dev/cu.usbserial001" --бод 921600 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size обнаруживает 0x1000 .../.platformio/packages/framework-arduinoespressif32/tools/sdk/bin/bootloader_dio_40m.bin 0x8000 .. ./project_folder/.pio/build/esp32doit-devkit-v1/partitions.bin 0xe000 .../.platformio/packages/framework-arduinoespressif32/tools/partitions/boot_app0.bin 0x10000 .pio/build/esp32doit-devkit-v1 /прошивка.bin


Мигает

Если вы разделите вывод, вы найдете команда write_flash со списком путей к бинарным файлам и их соответствующими смещениями прошивки. При необходимости измените пути к фактическим расположениям файлов.

Измените ПОРТ на имя фактически используемого последовательного порта и выполните команду. Успешная прошивка выглядит так:

 $ python esptool.py -p /dev/tty.usbserial-0001 -b 460800 --before default_reset --after hard_reset --chip esp32 write_flash --flash_mode dio --flash_size detect --flash_freq 40m 0x1000 build/bootloader/bootloader .bin 0x8000 сборка/partition_table/partition-table.bin 0x10000 сборка/hello_world.bin
esptool.py v3.2-dev
Последовательный порт /dev/tty.usbserial-0001
Подключение..........
Чип ESP32-D0WD (ревизия 1)
Особенности: WiFi, BT, двухъядерный, 240 МГц, калибровка VRef в efuse, схема кодирования Нет
Кристалл 40МГц
MAC: de:ad:be:ef:1d:ea
Загрузка заглушки...
Бегущая заглушка...
Стаб бежит...
Изменение скорости передачи данных на 460800
Измененный.
Настройка размера флэш-памяти...
Автоматически определяемый размер флэш-памяти: 16 МБ
Flash будет стерт с 0x00001000 до 0x00007fff...
Flash будет стерт с 0x00008000 до 0x00008fff...
Flash будет стерт с 0x00010000 до 0x00039ффф...
Параметры флэш-памяти установлены на 0x0240.
Сжато 25536 байт до 15935.
