Ваз 2110 предохранители схема. Схема и расположение предохранителей ВАЗ 2110: подробный обзор монтажного блока

Где находится блок предохранителей в ВАЗ 2110. Как расшифровать схему расположения предохранителей и реле. Какие цепи защищает каждый предохранитель. Как найти и заменить перегоревший предохранитель в ВАЗ 2110.

Расположение блока предохранителей в ВАЗ 2110

Блок предохранителей и реле в автомобиле ВАЗ 2110 расположен в салоне слева от рулевой колонки, за боковой облицовкой панели приборов. Чтобы получить к нему доступ, необходимо снять левую боковую накладку панели приборов, открутив крепежные винты.

Монтажный блок представляет собой пластиковый корпус с крышкой, внутри которого размещены предохранители и реле. На внутренней стороне крышки нанесена схема расположения элементов с их обозначениями.

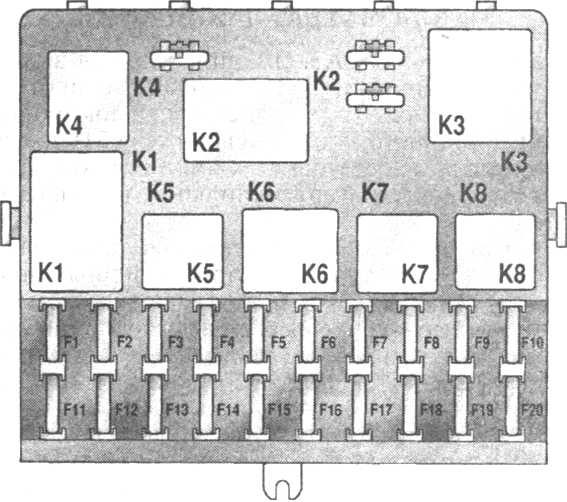

Схема расположения предохранителей и реле ВАЗ 2110

Схема монтажного блока ВАЗ 2110 включает в себя две основные зоны:

• Зона реле (обозначены буквой К и цифрой)
• Зона предохранителей (обозначены буквой F и цифрой)

Расшифровка реле в монтажном блоке ВАЗ 2110:

• К1 — реле контроля исправности ламп
• К2 — реле очистителей ветрового стекла
• К3 — реле-прерыватель указателей поворота и аварийной сигнализации
• К4 — реле ближнего света фар
• К5 — реле дальнего света фар
• К6 — дополнительное реле
• К7 — реле обогрева заднего стекла
• К8 — реле противотуманных фар

Назначение предохранителей ВАЗ 2110

Каждый предохранитель в монтажном блоке ВАЗ 2110 защищает определенную электрическую цепь автомобиля. Ниже приведена расшифровка назначения основных предохранителей:

• F1 (5А) — габаритные огни, освещение номерного знака и приборов
• F2 (7,5А) — ближний свет левой фары
• F3 (10А) — дальний свет левой фары
• F4 (10А) — противотуманная фара
• F5 (30А) — электростеклоподъемники
• F6 (15А) — прикуриватель, розетка
• F7 (20А) — звуковой сигнал, вентилятор системы охлаждения
• F8 (20А) — обогрев заднего стекла

Как найти перегоревший предохранитель в ВАЗ 2110

Чтобы определить неисправный предохранитель в ВАЗ 2110, следуйте этой инструкции:

1. Откройте крышку монтажного блока
2. Внимательно осмотрите все предохранители
3. Целый предохранитель имеет неповрежденную металлическую перемычку внутри
4. У перегоревшего предохранителя перемычка будет расплавлена или разорвана
5. Извлеките подозрительный предохранитель с помощью специального пинцета
6. Проверьте его целостность визуально или тестером

Замена предохранителя в ВАЗ 2110

Для замены предохранителя в ВАЗ 2110 выполните следующие действия:

1. Выключите зажигание и все электроприборы
2. Откройте крышку монтажного блока
3. Найдите перегоревший предохранитель
4. Извлеките его с помощью специального пинцета
5. Установите новый предохранитель того же номинала
6. Закройте крышку блока
7. Проверьте работу соответствующей электрической цепи

Важно использовать предохранители только рекомендованного номинала. Применение предохранителей большего номинала может привести к повреждению электрооборудования.

Распространенные неисправности электрооборудования ВАЗ 2110

Наиболее часто в ВАЗ 2110 выходят из строя следующие предохранители:

• F6 (15А) — предохранитель прикуривателя
• F7 (20А) — предохранитель вентилятора охлаждения
• F8 (20А) — предохранитель обогрева заднего стекла
• F18 (25А) — предохранитель системы управления двигателем

При выходе из строя этих предохранителей рекомендуется не только заменить сам предохранитель, но и проверить соответствующую электрическую цепь на предмет короткого замыкания.

Дополнительный блок предохранителей ВАЗ 2110

Помимо основного монтажного блока, в ВАЗ 2110 имеется дополнительный блок предохранителей. Он расположен в моторном отсеке возле аккумуляторной батареи. В нем находятся предохранители, защищающие цепи:

• Системы управления двигателем
• Топливного насоса
• Вентилятора охлаждения
• Системы зажигания

При возникновении неисправностей в работе этих систем следует проверять предохранители как в основном, так и в дополнительном блоке.

Советы по обслуживанию электрооборудования ВАЗ 2110

Для поддержания исправного состояния электрооборудования ВАЗ 2110 рекомендуется:

• Регулярно проверять состояние предохранителей и реле
• Очищать контакты в монтажном блоке от окислов
• Проверять надежность всех электрических соединений
• При замене использовать только качественные предохранители
• Не превышать допустимую нагрузку на электрическую сеть

Своевременное обслуживание электрооборудования поможет избежать многих неисправностей и продлит срок службы автомобиля ВАЗ 2110.

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ВАЗ 2110. Схема и расположение реле и предохранителей на ВАЗ 2110.

Если ваше транспортное средство не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя либо, к примеру, отказывается работать отопитель, то первое, что необходимо сделать — обратить внимание на состояние предохранителей, то есть посмотреть, не перегорели ли они. Автомобиль может не заводиться, поскольку перегорели предохранители стартера или бензонасоса, мотор отопителя тоже имеет свой предохранитель. Зачастую от повышенной нагрузки страдает предохранитель прикуривателя, который на ВАЗ 2110 приходится менять достаточно часто. Об этом далее в статье.

Содержание

• Реле и предохранители ВАЗ 2110, где они находятся
• ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой
• Как найти сгоревший предохранитель
• Таблицы цепей плавких предохранителей ВАЗ 2110
• Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены
• Схемы дополнительных предохранителей и реле с условной нумерацией
• Условная нумерация штекеров в соединительных колодках
• Схема соединения монтажного блока
• Советы профи

Реле и предохранители ВАЗ 2110, где они находятся

На ВАЗ-2110 реле и блoк предохранителей находится в салоне транспортного средства немного выше и левее педалей.

ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой

Расположение предохранителей и реле в монтажном блоке автомобиля ВАЗ 2110:

1. Реле контроля исправного состояния лампочек — К1.
2. Реле передних дворников — К2.
3. Реле-прерывaтель аварийной сигнализации и указателей поворота — К3.
4. Реле запуска фар ближнего света — К4.
5. Реле запуска фар дальнего света — К5.
6. Дополнительное реле — К6.
7. Реле запуска подогрева заднего стекла — К7.
8. Реле противотуманных фонарей — К8.
9. Плавкие предохранители — F1-F20 — фактически все цепи транспортного средства защищены плавкими предохранителями, которые рассчитаны на разный номинальный ток. Исключением являются следующие цепи — зажигание и пуск мотора, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться представленной ниже схемой. Перед этим следует обнаружить причину сгоревшего предохранителя и устранить ее, после чего можно устанавливать новый плавкий предохранитель.

Таблицы цепей плавких предохранителей ВАЗ 2110

1. Лампочки фонарей освещения номера. Лампочки освещения приборов. Контрольная лампочка габаритного света. Лампочка освещения багажника. Лампочки габаритного света по левой стороне — F1 (5 Ампер).
2. Ближний свет левой фары — F2 (7.5 Ампер).
3. Дальний свет левой фары — F3 (10 Ампер).
4. Правая противотуманная фара — F4 (10 Ампер).
5. Электромоторы стеклоподъемников дверей — F5 (30 Ампер).
6. Переносная лампа, прикуриватель — F6 (15 Ампер).
7. Электромотор вентилятора системы охлаждения мотора. Звуковой сигнал. — F7 (20 Ампер).
8. Контакты (реле) запуска обогрева заднего стекла — F8 (20 Ампер).
9. Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и очистители фар и ветрового стекла (предохранитель дворников) — F9 (20 Ампер).
10. Резервный — F10 (20 Ампер).
11. Лампочки габаритного света по правой стороне — F11 (5 Ампер).
12. Ближний свет правой фары — F12 (7.5 Ампер).
13. Дальний свет правой фары. Контрольная лампочка запуска дальнего света — F13 (10 Ампер).
14. Левая противотуманная фара — F14 (10 Ампер).
15. Блокировка замка багажника. Электрообогрев сидений — F15 (20 Ампер).
16. Реле-прерыватель аварийной сигнализации и указателей поворота ( режим аварийной сигнализации). Контрольная лампочка аварийной сигнализации — F16 (10 Ампер).
17. Лампочка освещения салона. Лампочка индивидуальной подсветки. Лампочка подсветки выключателя зажигания. Лампочки стоп-сигнала. Часы (либо маршрутный компьютер) — F17 (7.5 Ампер).
18. Лампочка освещения вещевого ящика. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 Ампер).
19. Реле контроля исправного состояния лампочек габаритного света и стоп-сигнала. Блокировка замков дверей. Лампочки света заднего хода. Поворотники с контрольными лампочками. Обмотка возбуждения генератора. Комбинация приборов. Блок индикации системы контроля. Часы (либо маршрутный компьютер) — F19 (10 Ампер).
20. Лампочки задних противотуманных фонарей — F20 (7.5 Ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой обшивкой консоли, которая крепится с помощью двух винтов.

Схемы дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все на 15 Ампер):

1. Контроллер, модуль зажигания.
2. Датчик расхода воздуха, датчик кислорода (подогрева), датчик скорости транспортного средства, клапан продувки адсорбера.
3. Форсунки, топливный насос, реле топливного насоса.Дополнительные реле:
4. Реле электрического вентилятора.
5. Реле электрического бензонасоса.
6. Реле зажигания (главное реле).

В нише приборной панели за монтажным блоком вмонтирован предохранитель противотуманных фонарей.

Условная нумерация штекеров в соединительных колодках

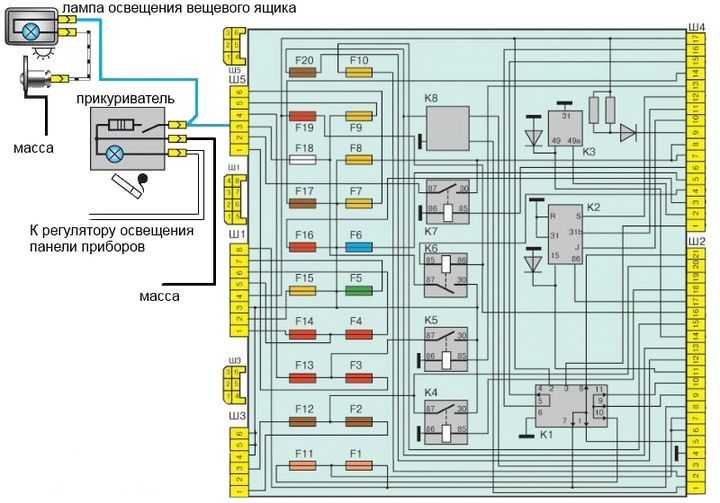

Схема соединения монтажного блока

Внутренняя цифра в обозначении наконечника провода — условный номер штекера, а наружная цифра — номер колодки.

Советы профи

Что касается замены предохранителя, то тут все предельно просто. Для начала необходимо найти черный ящик с монтажным блоком и нажать на защелки для открытия крышки. Внимательно осмотрите монтажный блок — в середине должен быть специальный пинцет для извлечения предохранителей. Далее находим требуемый нам предохранитель, к примеру, предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлекаем перегоревший элемент и устанавливаем новый.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Предохранители ВАЗ 2110 схема и расположение

1. Главная
2. Ремонт

Функциональная исправность электрооборудования сказывается непосредственно на работоспособности всех, без исключения, систем и механизмов ВАЗ 2110. И диагностики многих неисправностей можно начинать с проверки целостности определенного предохранителя или реле.

На ВАЗ 2110 блок, где собраны вместе названные элементы обеспечивает стабильную работу электрооборудования, путем препятствования перепаду напряжения в сети.

Компоновочная схема блока включает в себя зону рабочих реле и зону размещения плавких вставок – предохранителей.

Непосредственно блок реле состоит из следующих позиций:

•  К 1 – блок работы ламп освещения автомобиля;
• К 2 – устройство бесперебойной работы стеклоочистителей;
• К 3 – релейное устройство, отвечающие за моргание указателей поворотов;
• К 4 и К 5- блоки, которые, соответственно, отвечают за ближний и дальний свет;
• К 6 и К 8 – дополнительные блоки, предназначенные для подключения при установке дополнительного оборудования;
• К 7 отвечает за обогрев заднего стекла.

Зона размещения плавких вставок имеет маркировку от 1 до 20, где под указанными номерами размещены защитные элементы большинства цепей в автомобиле.

Для ВАЗ 2110 эти обозначения будут соответствовать таким системам:

• F 1 – габаритные огни, подсветка номера, багажного отсека и перчаточного ящика, 5А;
• F 2 – ближний свет левой стороны, 7,5 А;
• F 3 – отвечает за работу дальней левой фары, 10 А;
• F 4 – фара противотуманного света слева, 10 А;
• F 5 – обеспечивает работу электрических стеклоподъёмников в авто, 30 А;
• F 6 – для подключения лампочки-переноски, 15 А;
• F 7 – вентилятор обдува двигателя, а также работы звукового сигнала, 20 А;
• F 8 – позволяет отогреть заднее стекло, 20 А;
• F 9 – обеспечивает работу узла рециркуляции, а также обмывку фар, лобового стекла; 20 А;
• F 10 – свободное место;
• F 11 – габаритное освещение правой стороны, 5 А;
• F 12 – ближний свет справа, 7,5 А;
• F 13, 14 – дальний свет и противотуманная фара справа соответственно, 10 А;
• F 15 – отвечает за обогрев кресел и блокировку багажного отсека, 20 А;
• F 16 – отвечает за работу аварийной системы, 10 А;
• F 17 – освещение салона, работа бортового компьютера, 7,5 А;
• F 18 – работа прикуривателя, освещения бардачка, 25 А;
• F 19 – объединяет цепь работы центрального замка, стоп-сигнала, света заднего хода, обмотки генератора, 10 А;
• F 20 – работа задних противотуманных фар, 7,5 А.

23.04.2015

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Была ли эта информация полезной?

• Да
• Нет

2010 Ford F-150 fuse box diagram

* Ford F-150 fuse box diagrams change across years, pick the right year of your vehicle: 1992199319941995199619981999200020012002200320042005200620072008200920102011201220132014201520162017201820192020202120222022 Raptor2021 Raptor1997 Base,lariat,xlt,xl

9007 9007 900700120003 20a

.0014

Instrument panel cluster, Key out inhibit solenoid, Radio info display (CID), Radio buttons, Key-in chime

MINI2 Предохранитель

003 5A

MINI Предохранитель 40003 20A

Type	No.	Описание
Предохранитель MINI 30A	1	Люк
Fuse MINI 15A	2	Not used (spare)
Fuse MINI 15A	3	Not used (spare)
Fuse MINI 30A	4	Не используется (запасной)
Предохранитель MINI 10A	5	Иллюминация клавиатуры, тормозной сдвиг (BSI), микропроцессор SJB
Fuse MINI 20A	6	Turn signals, Stop lamps
Fuse MINI 10A	7	Low beam headlamps (left)
Fuse MINI 10a	8	Фары с низким баллом (справа)
Предохранитель Mini 15A		. 0121	Fuse MINI 15A	10	Backlighting, Puddle lamps
Fuse MINI 10A	11	GPS module
Fuse MINI 7.5A	12	Выключатель электропривода зеркал, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке
Предохранитель MINI 5A	13	SYNC
Fuse MINI 10A	14	Ambient lighting module
Fuse MINI 10A	15	Climate control
Fuse MINI 15A	16	Подача переключателя зажигания
Предохранитель MINI 20A	17	Все кормления двигателя блокировки
FUSE Mini
Mini
Mini
18	Переключатель сиденья памяти водителя
MINI 25A	1	не использовался (запасной)
1414 не использовался (запасной)
914 . Педали, DataLink
Предохранитель MINI 15A	21	Туманные лампы, индикатор FOG лампы
FUSE Mini 15A
FUSE Mini 15A0014 22	Park lamps, Side marker lamps
Fuse MINI 15A	23	High beam headlamps
Fuse MINI 20A	24	Horn
Предохранитель Mini 10A	25	Внутренние лампы спроса, средняя коробка питания
Предохранитель Mini 10A	26
Fuse MINI 20A	27	Not used
Fuse MINI 5A	28	Radio muting
Fuse MINI 5A	29	Instrument panel cluster
Fuse MINI 5A	30	Passenger airbag disable indicator
Fuse MINI 10A	31	Restraints control module
Fuse MINI 10A	32	Non-integrated Модуль компаса,
Предохранитель MINI 10A	33	Контроллер тормозов прицепа
34	Electronic locking differential indicator
Fuse MINI 10A	35	Rear park assist
Fuse MINI 5A	36	Passive anti- приемопередатчик противоугонной системы
Предохранитель MINI 10A	37	Катушки реле Upfitter
38	Subwoofer
Fuse MINI 20A	39	Radio, Navigation display
Fuse MINI 20A	40	Rear heated seats module
Предохранитель MINI 15A	41	Зеркало заднего вида с автоматическим затемнением, подсветка выключателя дверного замка, задержка радиоаксессуаров
Предохранитель MINI 10A	42	Не используется (запасной)
MINI	43	MIRROL MIRROR. Предохранитель Mini 10A	44	не используется (запасной)
Мини 5A	45	Front Wiper Logic, Blower Relay	Front WIPE0017
Предохранитель MINI 7.5A	46	Датчик классификации пассажиров (OCS)
Выступление с цепью Maxi 30A			.
Реле	48	Дополнительное реле с задержкой на 15 А (Питает предохранитель 41 и автоматический выключатель 47)

Тип 950006 No. Description

Relay

1

Powertrain control module (PCM) power relay

Relay

2

Starter relay

Relay

3

Реле электровентилятора

Реле

4 1200902 Реле обогреваемой задней панели31

Relay

5

Electric fan relay (high speed)

Relay

6

Trailer tow park lamp relay

Relay

7

upfitter 1 реле

Реле

8

Топливный насос

РЕЛЕ

0002 Trailer tow battery charger

Relay

10

Upfitter 2 relay

Fuse FMX/JCase

30A 11

Power running board motors

Предохранитель FMX/JCase

40A 12

Электровентилятор

Предохранитель FMX/JCase

30A7 13 Реле стартера0003

Fuse FMX/JCase

30A 14

Passenger power seats

Fuse FMX/JCase

40A 15

Electric fan

Fuse FMX/ JCASE

16

Не используется

Предохранитель FMX/JCARE

30A 17

Frak0003 30A 18

Upfitter 1

Fuse FMX/JCase

30A 19

Upfitter 2

Fuse FMX/JCase

20A 20

4×4 module (ESOF)

FUSE FMX/JCASE

30A 21

Трейлер буксирный батарея

FUSE FMX/JCASE

20A

FUSE FMX/JCASE

20A17

FUSE FMX/JCASE

20.

FUSE FMX/JCASE

20.

FUSE FMX/JCASE

20.

Fus0017

Cigar lighter

Relay

23

A/C clutch relay

Relay

24

Upfitter 4 relay

Relay

25

Реле обогрева зеркал

Предохранитель MINI

10A 26

PCM-реле9, коробка передач, соленоид, вентиляция канистры0003

Fuse MINI

20A 27

Fuel pump relay

Fuse MINI

10A 28

Upfitter 4

Fuse MINI

10A 29

4×4

Fuse MINI

10A 30

A/C clutch

Fuse MINI

20A 31

Trailer tow park lamp relay

Fuse FMX/JCase

40A 32

Heated backlite

Fuse FMX/JCase

33

Not used

FUSE FMX/JCASE

40A 34

РЕЛЕР PCM

FUSE/JCASE

354

НЕ ИСПОЛЬЗОВАТЕЛЬНО НЕ ИСПОЛЬЗОВАНИЕ

. 0017

Fuse FMX/JCase

30A 36

Roll stability control module (RSC)

Relay

37

Trailer tow left hand stop/turn relay

РЕЛЕ

38

ТРЕЙЛОВАЯ ТАКАЯ РЕЗЕМЕНТА/РЕЗЕЛ/РЕЗЕЛ ОТКЛЮЧЕНИЯ

РЕЛЕ

39

Вверх по эле0017

Relay

40

Electric fan relay

Fuse MINI

15A 41

Heated mirror

Fuse MINI

42

Not Используется

FUSE MINI

20A 43

Резервный реле лампы

. 0017

Upfitter 3

Предохранитель MINI

20A 45

ТРЕЙЛА ОТКЛЮЧЕНИЯ. switch

Fuse FMX/JCase

60A 47

RSC module

Fuse FMX/JCase

48

Not used

Fuse FMX/JCase

30A 49

Wiper motor, washer pump

Fuse FMX/JCase

50

Not used

Fuse FMX /JCASE

40A 51

РЕЛЕР ДЛЯ ДВИГАТЕЛЯ ВЗПАСКИ

MINI

52

Не используется

9123

FUR0003 5A 53

PCM, 6R80 Трансмиссия

MINI

5A 54

4X4 MODULE, задняя лампа, RSC, Trailer

4×4, задний верхний ламп, RSC, Trailer

4×4, задний верхний, RSC, Trailer

4×4, обратно, RSC, RSC, Traiter

4×4, задний ламп RSC, Trailor

5A 55

Electronic compass mirror [6R transmission only]

Fuse MINI

56

Not used

Fuse MINI

57

Not used

Fuse MINI

15A 58

Trailer tow backup lamps

Fuse MINI

59

Not used

Diode Mini

60

ОДИН-Touch Sath Diode

Diode Mini

617 9000 20002 Fuel pump diode

Relay

62

Upfitter 3 relay

Fuse FMX/JCase

25A 63

Electric fan

Fuse FMX/ Jcase

30a 64

Amplifier

FUSE FMX/JCASE

20A 65

Auxiliary Power Point (панель для приборов)

. 0017

Fuse FMX/JCase

20A 66

Auxiliary power point (inside center console)

Fuse FMX/JCase

67

Not used

Предохранитель FMX/JCASE

20A 68

4×4 Модуль

Предохранитель FMX/JCASE

30A 69

Пассажир.0017

Fuse FMX/JCase

70

Not used

Fuse FMX/JCase

71

Not used

Fuse FMX/JCase

20A 72

Вспомогательная точка мощности (задняя)

Предохранитель FMX/JCASE

73

не использовался

FMAN. 0003 30A 74

Driver power seat

Fuse MINI

15A 75

PCM – voltage power 1

Fuse MINI

20A 76

Voltage power 2, Напряжение — напряжение аккумуляторной батареи, Массовый расход воздуха/температура всасываемого воздуха, CMS 12 и 22 с коробкой передач 6R80, Выключатель тормоза (BOO)

Предохранитель MINI

10A 77

Power 3, Электрическая сцепление вентилятора, реле -катушка сцепления A/C, переключатель пола (4 -скоростная трансмиссия)

Предохранитель Mini

15A 78

COILS, Voltage Power 4

COILS, Voltage 4

.

Предохранитель Mini

10A 79

CMS 4 -SPEED TRANASSICSE, 12 и 22 с 4 -S -SSPEED TRANSCISSE

WaleShip0003

Предохранитель MINI

81

Не используется

MINI

10A 9114 82

TRAPEL SERALE (MINI

10A 82

.
