Провод АВБбШв — это силовой бронированный кабель с алюминиевыми жилами, изоляцией и защитным шлангом из ПВХ пластиката.
ГОСТ АВБбШв: 31996-2012
Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3771 5700
Расшифровка АВБбШв
- А — Алюминиевая жила
- В — Изоляция из ПВХ пластиката
- Б — Броня из стальных оцинкованных лент
- б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв — Выпрессованный шланг из ПВХ пластиката
Конструкция провода АВБбШв
- Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.
Количество жил может быть 1, 2, 3, 3+1, 4, 5. - Изоляция — из ПВХ пластиката.
- Кордель — из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
- Сердечник кабеля — скрученные изолированные жилы.
- Внутренняя оболочка — из ПВХ пластиката.
- Броня — из двух стальных оцинкованных лент.
- Защитный шланг — из ПВХ пластиката.
Количество жил может быть 1, 2, 3, 3+1, 4, 5.Технические характеристики АВБбШв
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 1,4 кВ для одножильных кабелей |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 8,4 кВ для одножильных кабелей |
| Время выдержки при испытании | 10 минут |
| Электрическое сопротивление жилы | 0,46 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2,5-12,3 МОм*км |
| Строительная длина, не менее | для сечений 6-16 — 450 метров для сечений 25-70 — 300 метров для сечения 95 и выше — 200 метров |
| Минимальный радиус изгиба | для одножильных кабелей — 10 наружных диаметров для многожильных кабелей — 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки монтажа кабеля без предварительного подогрева |
-15°С |
| Вид климатического исполнения | Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С |
98% |
| Класс пожарной безопасности | по ГОСТ 31565-2012: О1. 8.2.5.4 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +140°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Характеристики изоляции и оболочки
| Наименование характеристики | Значение для изоляции из ПВХ | Значение для наружной оболочки и шланга из ПВХ |
| До старения | ||
| Прочность при разрыве, не менее | 12,5 Н/мм | 12,5 Н/мм |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| После старения | ||
| Прочность при разрыве, не менее | 12,5 Н/мм | 12,5 Н/мм |
| Отклонение* значения прочности при растяжении, не более | ±25% | ±25% |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| Отклонение значения относительного удлинения при разрыве, не более | ±25% | ±25% |
| Глубина продавливания при высоких температурах, не более | 50% | 50% |
| Водопоглощение — увеличение массы, не более | 10 мг/см2 | — |
| Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более | — | 20% |
*Отклонение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

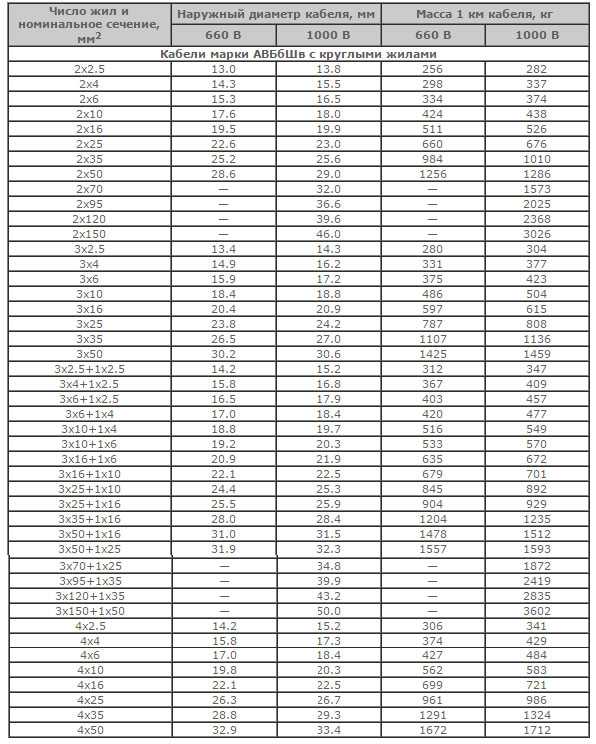

Таблица сечений и маркоразмеры АВБбШв
| Число жил и номинальное сечение жилы, мм2 | Максимальный наружный диаметр, мм | Расчетная масса, кг/км |
| 1х1,5 | 6,33 | 60 |
| 1х2,5 | 6,77 | 80 |
| 1х4 | 7,75 | 90 |
| 1х6 | 8,3 | 110 |
| 1х10 | 9,17 | 140 |
| 1х16 | 10,38 | 180 |
| 1х25 | 12,88 | 280 |
| 1х35 | 14,09 | 340 |
| 1х50 | 16,05 | 440 |
| 1х70 | 16,81 | 510 |
| 1х95 | 19 | 680 |
| 1х120 | 21,18 | 810 |
| 1х150 | 23,36 | 990 |
| 1х185 | 25,98 | 1240 |
| 1х240 | 28,82 | 1540 |
| 1х300 | 31,66 | 1850 |
| 1х400 | 35,59 | 2340 |
| 1х500 | 39,41 | 2900 |
| 1х625 | 49,7 | 3856,48 |
| 1х630 | 43,01 | 3480 |
| 1х800 | 47,05 | 4200 |
| 1х1000 | 52,18 | 5190 |
| 2х1,5 | 12,67 | 260 |
| 2х2,5 | 13,54 | 300 |
| 2х4 | 15,39 | 400 |
| 2х6 | 16,48 | 450 |
| 2х10 | 18,23 | 560 |
| 2х16 | 21,31 | 710 |
| 2х25 | 25,22 | 1060 |
| 2х35 | 27,95 | 1310 |
| 2х50 | 24,24 | 990 |
| 2х70 | 26,86 | 1210 |
| 2х95 | 29,91 | 1540 |
| 2х120 | 32,1 | 1790 |
| 2х150 | 35,59 | 2210 |
| 2х185 | 39,08 | 2690 |
| 2х240 | 43,24 | 3310 |
| 2х300 | 23,1 | |
| 2х400 | 26,1 | |
| 3х1,5 | 13,1 | 290 |
| 3х2,5 | 14,09 | 330 |
| 3х4 | 16,15 | 430 |
| 3х6 | 17,25 | 500 |
| 3х10 | 19,22 | 630 |
| 3х16 | 21,4 | 790 |
| 3х25 | 26,86 | 1210 |
| 3х35 | 29,58 | 1460 |
| 3х50 | 28,72 | 1410 |
| 3х70 | 31,33 | 1730 |
| 3х95 | 35,49 | 2250 |
| 3х120 | 38,44 | 2680 |
| 3х150 | 42,15 | 3250 |
| 3х185 | 46,51 | 3950 |
| 3х240 | 51,97 | 4960 |
| 3х300 | 55,1 | 4286 |
| 3х400 | 61,8 | 5311 |
| 3х2,5+1х1,5 | 20 | 562 |
| 3х4+1х2,5 | 16,8 | 409 |
| 3х6+1×4 | 19,2 | 549 |
| 3х10+1×6 | 20,9 | 562 |
| 3х16+1×10 | 23,1 | 684 |
| 3х25+1х10 | 25,3 | 892 |
| 3х25+1×16 | 29,37 | 1410 |
| 3х35+1×16 | 32,43 | 1730 |
| 3х50+1х16 | 31,5 | 1512 |
| 3х50+1×25 | 31,77 | 1750 |
| 3х70+1×35 | 35,49 | 2230 |
| 3х95+1х35 | 39,9 | 2419 |
| 3х95+1×50 | 40,5 | 2930 |
| 3х120+1×70 | 43,67 | 3430 |
| 3х150+1х50 | 50 | 3602 |
| 3х150+1×70 | 48,7 | 4290 |
| 3х185+1×95 | 53,28 | 5140 |
| 3х240+1×120 | 59,61 | 6460 |
| 3х300+1×150 | 60,5 | 4934 |
| 3х400+1×185 | 68,7 | 6264 |
| 4х1,5 | 13,97 | 310 |
| 4х2,5 | 15,06 | 380 |
| 4х4 | 17,36 | 490 |
| 4х6 | 18,67 | 580 |
| 4х10 | 20,74 | 730 |
| 4х16 | 22,3 | 752 |
| 4х25 | 27,3 | 1115 |
| 4х35 | 27 | 1111 |
| 4х50 | 30,2 | 1379 |
| 4х70 | 33,5 | 1745 |
| 4х95 | 38,9 | 2367 |
| 4х120 | 41,8 | 2770 |
| 4х150 | 45,7 | 3350 |
| 4х185 | 50,4 | 4054 |
| 4х240 | 56,4 | 5170 |
| 4х300 | 65,73 | 7900 |
| 4х400 | 72,5 | 8882 |
| 5х1,5 | 14,96 | 350 |
| 5х2,5 | 16,05 | 400 |
| 5х4 | 18,67 | 540 |
| 5х6 | 16,6 | 330 |
| 5х10 | 18,7 | 433 |
| 5х16 | 24,6 | 902 |
| 5х25 | 29,8 | 1274 |
| 5х35 | 33 | 1600 |
| 5х50 | 33,8 | 1697 |
| 5х70 | 38 | 2227 |
| 5х95 | 43,4 | 2909 |
| 5х120 | 46,9 | 3435 |
| 5х150 | 50,6 | 4058 |
| 5х185 | 56,7 | 5029 |
| 5х240 | 62,5 | 6201 |
| 5х300 | 23,1 |
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 2,5-300 | 25-400 |
| Многопроволочная | 25-1000 | 25-400 |
Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Аналоги АВБбШв
АВБбШвнг(А) — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности, допускается групповая прокладка.
АВБбШвнг(А)-LS — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением.
В некоторых случаях АВБбШв можно заменить моделями:
- АпвБбШв, в котором вместо оболочки из ПВХ применяется полиэтиленовая;
- АВБбШвз заполнен резиновой невулканизированной смесью;
- АВВБГ не имеет защитной оболочки.
Подбирать аналог следует в соответствии с условиями эксплуатации кабеля. Возможно, не во всех ситуациях применение аналога будет целесообразным.
Где применяется
Кабель предназначен:
- для передачи и распростронения электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66/1 кВ номинальной частотой 50 Гц;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях;
- для прокладки без ограничения разности уровней по трассе прокладки и на вертикальных участках;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для применения в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом;
- для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- для наклонных и горизонтальных трасс.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом обязательно примененять средства огнезащиты.
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.
Благодаря особенностям конструкции кабеля АВБбШв он надёжно защищён от внешних механических воздействий. Его допускается прокладывать в почву даже открытым способом, при условии, что на кабель не будет действовать растягивающее усилие. Спиралевидная стальная броня, расположенная внутри пластикового шланга, защищает токопроводящие жилы кабеля от случайного повреждения во время земляных работ.
Слабое место модели АВБбШв заключается в сильных изгибах и деформациях.
Это относится ко всем кабелям, выполненным из алюминия, который является довольно ломким металлом.
В пожароопасных помещениях допускается использовать кабель АВБбШв при одиночной прокладке. Но для таких целей специально разработана модель с дополнительным буквенным индексом LS. Он означает применение защитного шланга из ПВХ пониженной горючести.
В соответствии с ТУ 16-705.499-2010, все жилы кабеля имеют равное сечение. Тем не менее в четырёх жильном кабеле с сечением одного проводника от 25 мм2, жила для нуля или фазы может быть тоньше остальных.
Также, данный кабель, помимо своей надёжности, востребован в гражданских и промышленных целях благодаря доступной стоимости. Например, цена подобного медного высоковольтного кабеля будет выше ориентировочно в 4 раза.
расшифровка маркировки, технические характеристики, виды сечений
На данный момент кабель ВБШв весьма востребован
на территории России и за ее пределами. Он применяется для передачи,
распределения электроэнергии в неподвижных электротехнических установках с
переменным сопротивлением 6 кВ, частотой – 50 Гц.
Рассмотрим его конструкцию,
расшифровку маркировки, главные технические характеристики.
Расшифровка маркировки
Аббревиатура кабеля ВБШв расшифровывается следующим образом:
В – присутствует изоляция из ПВХ-пластиката.
Б – есть защитная броня, выполнена из двух лент (стальных).
Шв – есть защитная оболочка, выполнена в виде поливинилхлоридного впрессованного шланга.
Наличие дополнительной буквы «б» в маркировке указывает на то, что в изделии нет подушки. Она является главным элементом внутренней защитной оболочки. Накладывается под броней, служит для защиты провода от механического воздействия, коррозии.
Конструкция

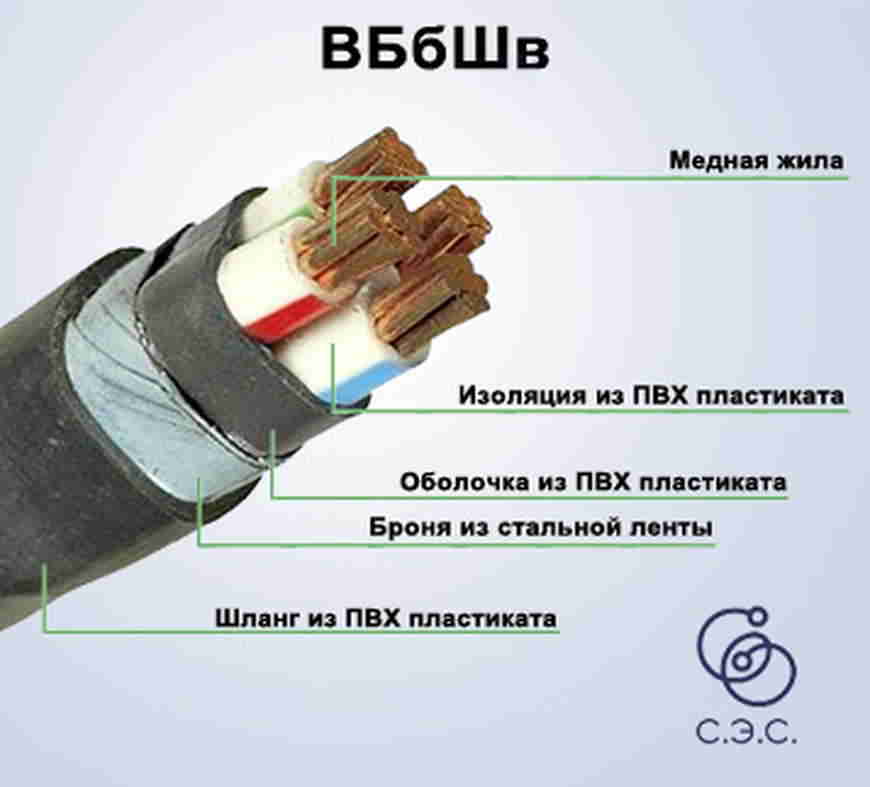

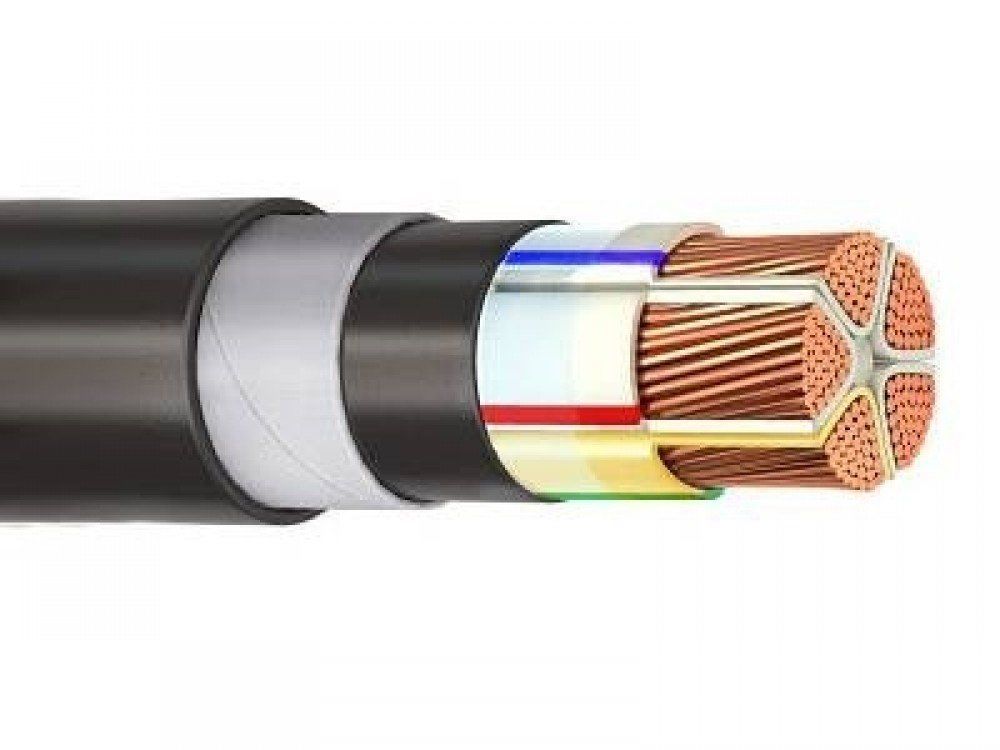

Посмотреть конструкцию кабеля ВБШв можно на фото:
Он состоит из следующих элементов:
- Медная токопроводящая жила в одно- или многопроволочном исполнении. Может иметь круглую или секторную форму.
- Изоляционная оболочка жил из ПВХ-пластиката.
- Поясная изоляция из полихлорвиниловых лент. Выступает, как дополнительная защита от влаги и механических повреждений.
- Экранирующая оболочка из лент, выполненных на основе полупроводящей бумаги. В кабелях ВБШв на 6 кВ добавляют медную ленту. Сверху наматывается поливинилхлоридная обмотка. В изделиях на 6 кВ обмотка выполнена из нетканого полотна.
- Броня из двух стальных или стальных оцинкованных лент.
- Битумный слой.
- Полиэтилентерефталатная обмотка.
- Впрессованный шланг (ПВХ-пластикат).
Жилы промаркированы либо цифрами (для проводов с большим сечением), либо по цвету. Количество жил – 1-5, сечение – 1,5-240 мм2. Сечения в двужильных изделиях одинаковые. Если жил больше трех, одна из них – заземления или нулевая – может иметь меньшее сечение.
Применение
Кабель ВБШв, благодаря своим уникальным характеристикам
(высокой устойчивости к внешним воздействиям, надежности), может прокладываться
и устанавливаться в разных технических, климатических, температурных условиях.
Изделие монтируют:
- в шахтных трассах;
- в лотках, коробах;
- в кабельных каналах;
- в грунтах с разной степенью коррозионной активности;
- для создания воздушных трасс на открытом воздухе к стенам различных сооружений с провисом;
- в помещениях с разным уровнем влажности;
- на большой высоте, в местах с прямым попаданием солнечных лучей;
- в химически агрессивных средах;
- на трассах с разницей уровней.
Запрещено прокладывать кабель ВБШв в блоках.
При установке в одиночных линиях провод не поддерживает горение. Применение многожильных изделий осуществляется в линиях переменного тока, одножильных – только постоянного. При прокладке в трассах учтите, что минимальный радиус изгиба не должен быть менее 10 наружных диаметров.
Таблица ниже показывает зависимость величины внешнего диаметра, массы изделия от сечения и напряжения жил:
а) жила круглая
|
Напряжение, кВ |
Количество жил |
Сечение жил |
Наружный диаметр |
Вес |
|
0,66 кВ |
1 |
35 – 50 мм2 |
12,7 — 17,7 мм |
430 — 823 кг/км |
|
2 |
1,5 — 50 мм2 |
11,8 — 28,2 мм |
343 — 1742 кг/км |
|
|
3 |
12,2 — 29,8 мм |
251 — 2198 кг/км |
||
|
4 |
12,9 — 33,0 мм |
285 — 2774 кг/км |
||
|
5 |
13,6 — 38,6 мм |
323 — 3280 кг/км |
||
|
1,0 кВ |
1 |
10 – 500 мм2 |
12,1 — 40,6 мм |
289 — 5492 кг/км |
|
2 |
1,5 – 240 мм2 |
13,0 — 57,0 мм |
274 — 7958 кг/км |
|
|
3 |
13,5 — 56,2 мм |
274 — 9260 кг/км |
||
|
4 |
12,9 — 55,3 мм |
281 — 10558 кг/км |
||
|
5 |
15,3 — 59,2 мм |
321 — 14283 кг/км |
||
|
6,0 кВ |
3 |
25 — 240 мм2 |
36,7 — 59,7 мм |
2864 — 9566 кг/км |
б) жила секторная
|
Количество жил |
Сечение жил |
Наружный диаметр |
Вес, |
|
3 |
50 — 240 мм2 |
33,4 — 52,9 мм |
2261 — 8421 кг/км |
|
4 |
|
33,8 — 57,7 мм |
2755 — 10940 кг/км |

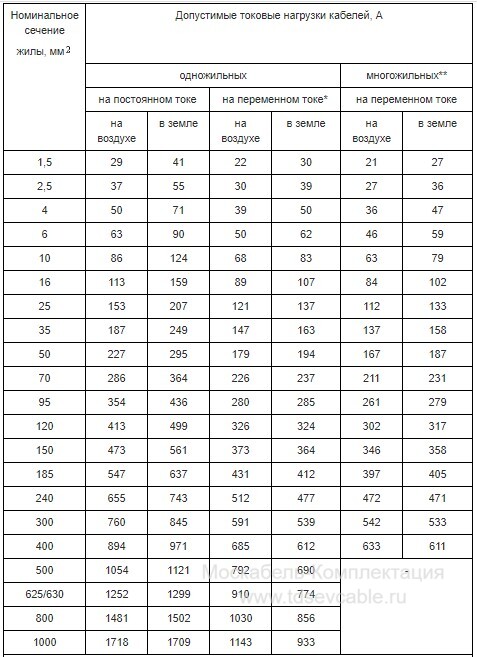

Технические характеристики кабеля ВБШв
- Частота работы – не более 50 Гц.
- Переменное напряжение – 6 Кв.
- Постоянное напряжение – превышает переменное в 2,4 раза.
- Нагрев жил – максимум +80°С в аварийном режиме.
- Работа в аварийном режиме – максимум 8 часов в сутки или 1000 часов за весь эксплуатационный период.
- Наличие брони.
- При одиночной прокладке не распространяет горение.
- Минимальный радиус изгиба: для многожильных – 7,5 наружных диаметров, для одножильных – 10 наружных диаметров.
- Срок службы – минимум 30 лет.
Как выбрать кабель ВБШв
Чтобы правильно выбрать изделие, нужно рассчитать нагрузку от электроприборов, которые будут к нему подключаться. При этом учитываются не только фактические потребители, но и те, которые могут устанавливаться в будущем. Правильный расчет кабеля ВБШв поможет избежать в дальнейшем дополнительных расходов.
Итак, каждый электроприбор имеет свою
потребляемую мощность.
Ее указывают в паспорте или на табличке, которая
прикреплена к корпусу. Необходимо переписать значения в Ваттах, не забыв учесть
абсолютно все. Затем подумайте о том, какие приборы будут еще установлены,
добавьте их в список, вычислите общий показатель.
Допустим, что получилось значение 20 тыс. Вт и расчеты ведутся для жилых помещений с однофазной схемой электроснабжения и напряжением 220 В. Одновременно все потребители не работают, поэтому мощность умножается на поправочный коэффициент, который составляет 0,7 (это означает, что работает 70% электроприборов). То есть пиковая мощность потребителей составляет 14 тыс. Вт.
Далее определяется максимальный ток, протекающий по проводнику при пиковой нагрузке. Для этого полученная мощность делится на номинальное напряжение: 14 тыс. Вт на 220 В. Таким образом получаем значение 63,63 А. Оно пригодится при выборе устройства защиты электросети.
Можно резюмировать, что кабель ВБШв – это
надежная, многофункциональная продукция.
Его целесообразно применять в
различных условиях, в том числе и тяжелых. Этот кабель прослужит в течение
многих лет при правильной установке и будет показывать исключительную
эффективность в эксплуатации.
ВБбШв/АВБбШв
Кабели силовые

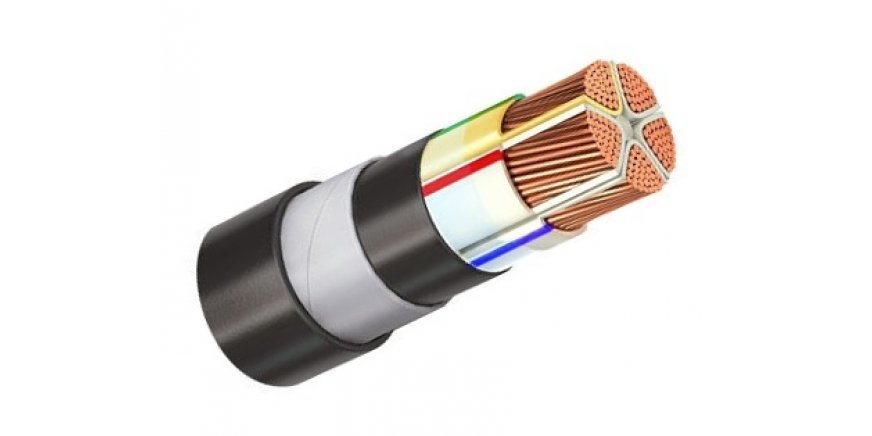

ВБбШв
Документация
- Описание
- Детали конструкции
Кабели силовые
бронированные с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ
Применяется к:
Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до до 1000В с частотой 50Гц.
Прокладывается в земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель в процессе эксплуатации не подвергается растягивающим усилиям, в среде любых степень коррозионной активности.
-1. Проводник медный
-2. Изоляция
-3. Ременная изоляция
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций
Технические характеристики:
1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98 % при температуре 35°С.
3. Номинальное напряжение переменного тока 1 кВ частотой 50 Гц.
4. Испытательное напряжение — переменный ток, 50Гц, 3500В в течение 10 минут.
5. Сопротивление изоляции — не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
жила медная однопроволочная — от 6 до 10 мм 2
многопроволочная медная — от 16 до 300 мм 2 ;
8. Кабели бывают двухжильные, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с одножильными или одножильными жилами.
Структура кабеля:
1.
Токопроводящая жила — медная однопроволочная или многопроволочная.
2. Изоляция — из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель для талии.
4. Броня — из плоских стальных лент.
5. Оболочка:
— для марок ВБбШв , ПвБбШв из поливинилхлоридного пластиката;
— Для марок ВБбШвнг , ПвБбШвнг из поливинилхлоридного пластиката пониженной горючести;
-Для марок ВБбШвнг-LS , ПвБбШвнг-LS из трудногорючего ПВХ с низким газодымлением.
АВБбШв
Документация
- Описание
- Детали конструкции
Кабели питания
бронированный с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ
Применяется к:
Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000В частотой 50 Гц.
Прокладывается в земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель в процессе эксплуатации не подвергается растягивающим усилиям, в среде любых степень коррозионной активности.
-1. Токопровод, алюминий
-2. Изоляция
-3. Ременная изоляция
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций
Технические характеристики:
1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98 % при температуре 35°С.
3. Номинальное напряжение переменного тока 1 кВ частотой 50 Гц.
4. Испытательное напряжение — переменный ток, 50Гц, 3500В в течение 10 минут.
5. Сопротивление изоляции — не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
Алюминиевая однопроволочная жила — от 2,5 до 50 мм 2 ;
Алюминиевый многожильный провод — от 70 до 300 мм 2 .
8. Кабели бывают двухжильные, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с одножильными или одножильными жилами.
Структура кабеля:
1. Токопроводящая жила — алюминиевая однопроволочная или многопроволочная.
2. Изоляция — из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель для талии.
4. Броня — из плоских стальных лент.
5. Оболочка:
для марок АВБбШв , АПвБбШв из поливинилхлоридного пластиката;
для марок АВБбШвнг , АПвБбШвнг из поливинилхлоридного пластиката пониженной горючести;
для марок АВБбШвнг-ЛС , АПвБбШвнг-ЛС из поливинилхлоридного пластиката пониженной горючести с низким газодымлением.
ВБбШв, ВБбШвнг, ВБбШвнгд — Европан
ТУ У 27.3-39543889-005:2019; Национальные стандарты Украины МЭК 60502-1:2009
- ВБбШв, ВБбШвнг, ВБбШвнгд — кабели силовые бронированные с медными жилами, изоляцией из поливинилхлорида и защитной оболочкой типа БбШв.
- Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частотой 50 Гц.
- Применяются в основном для прокладки в грунте (в траншеях), помещениях, тоннелях, каналах, шахтах (кроме прокладки блоками), в подземных сооружениях, частично затапливаемых сооружениях с различными коррозионными условиями, а также на открытом воздухе, в условиях агрессивной окружающей среды и неустойчивых грунтов, если кабель не подвергается значительным растягивающим нагрузкам, но при этом существует риск механических повреждений в процессе эксплуатации.
Доля
Минимальный срок службы 30 лет
Гарантийный срок службы 5 лет
Минимальный радиус изгиба 7,5 x внешний диаметр
Диапазон температур установка: не ниже -15°С
эксплуатация: от -50°С до +50°С
Расшифровка кабелей ВБбШв, ВБбШвнг, ВБбШвнгд
Отсутствие в маркировке буквы А означает, что жила медная;
В – Изоляция из поливинилхлоридного пластиката;
B – броня из стальных оцинкованных лент;
б — без подкладки под броню;
Шв – шланг защитный экструдированный ПВХ;
« нг » – не поддерживает горение;
«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.
Исполнение
| Токопроводящие жилы: медные однопроволочные или многопроволочные 1-го или 2-го класса гибкости, круглой или секторной формы (класс 1, 2 ДСТУ EN 60228) |
| Изоляция: ПВХ-компаунд, шланговая оболочка из ПВХ |
| Броня: стальные оцинкованные ленты |
| Номинальное напряжение, кВ | ||
|---|---|---|
| 0,66 | 1 | |
| Количество проводников | Номинальное сечение основных жил, мм 2 | |
| 1 | 10 — 50 | 10 — 240 |
| 2, 3, 4, 5 | 2,5 — 50 | 2,5 — 240 |
Пожарная безопасность
- Национальные стандарты Украины 4809:2007
- ВБбШв — ПБ 1ХХХХХХХХ
- ВБбШвнг — ПБ 12ХХХХХХ
- ВБбШвнгд — ПБ 122111XXX
Подробное описание
ВБбШв — кабель силовой с медными жилами, изоляцией из ПВХ и защитной оболочкой типа БбШв.
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частотой 50 Гц.
Трос бронированный ВБбШв обладает высокой устойчивостью к механическим воздействиям и воздействиям окружающей среды. Применяется для прокладки в грунте (в траншеях) при любом уровне коррозионной активности, независимо от токов утечки. Стальная броня делает кабель пригодным для работы в агрессивной среде и в условиях механических воздействий. Применяется в сухих и влажных помещениях, тоннелях, каналах, шахтах (кроме прокладки блоками), в подземных сооружениях, частично затапливаемых зданиях с различными коррозионными условиями. А также на открытом воздухе, в неустойчивых грунтах, если кабель не подвергается значительным деформациям растяжения, но при этом существует риск механических повреждений в процессе эксплуатации. Может применяться для кладки в пожароопасных и взрывоопасных помещениях, так как не воспламеняется при однократной кладке.
Кабели с индексом «нг» и «нгд» применяются в помещениях с повышенным уровнем пожарной опасности и в местах с высокой вероятностью возгорания. ВБбШвнг выполнен в оболочке, не поддерживающей горение, также имеет низкий уровень дымовыделения при воздействии высоких температур. Благодаря этим свойствам указанные марки кабеля – ВБбШвнг и ВБбШвнгд не распространяют горение даже при прокладке с другими кабелями.
КонструкцияКонструкция кабеля основана на медных однопроволочных или многопроволочных жилах круглой или секторной формы (класс 1, 2 ДСТУ EN 60228). Они изолированы ПВХ-пластикатом и имеют цифровую или цветную (сплошную или полосовую) маркировку. Броня изготовлена из оцинкованных стальных полос, а внешняя оболочка из экструдированного ПВХ.
Эксплуатация ВБбШв, ВБбШвнг, ВБбШвнгд предназначены для стационарной эксплуатации при температуре окружающего воздуха от -50°С до +50°С. А относительная влажность должна быть до 98% при температуре не выше +35°С.
