Вега эп 110 инструкция. Электропроигрыватель «Вега ЭП-110 стерео»: характеристики, схема, инструкция по ремонту и модернизации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие технические характеристики имеет проигрыватель «Вега ЭП-110 стерео». Как выполнить ремонт и модернизацию этой модели. Какие основные неисправности встречаются у «Веги ЭП-110» и как их устранить. Где найти принципиальную схему этого проигрывателя.

Содержание

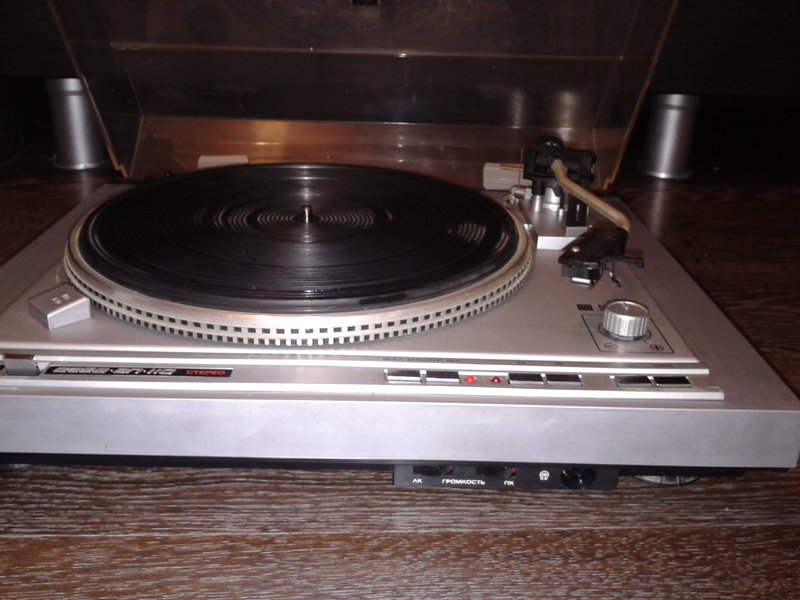

Технические характеристики проигрывателя «Вега ЭП-110 стерео»

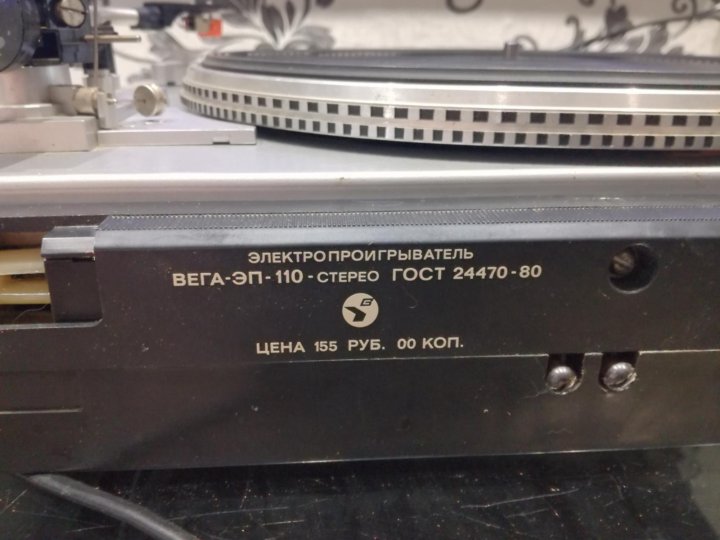

«Вега ЭП-110 стерео» — это электропроигрыватель виниловых пластинок, выпускавшийся Бердским радиозаводом с 1984 года. Он относится к классу полуавтоматических проигрывателей среднего уровня и имеет следующие основные характеристики:

Тип привода: пассиковый
Скорости вращения диска: 33 и 45 об/мин
Погрешность скорости вращения: не более ±0,5%
Коэффициент детонации: не более 0,15%
Отношение сигнал/шум: не менее 50 дБ
Эффективная масса тонарма: 15 г
Рабочий диапазон прижимной силы: 1-3 г
Выходное напряжение: 2,5 мВ
Частотный диапазон: 40-14000 Гц
Разделение каналов: не менее 20 дБ

Проигрыватель оснащен S-образным тонармом с возможностью регулировки прижимной силы и антискейтинга. В стандартной комплектации устанавливалась головка звукоснимателя ГЗМ-105.

Распространенные неисправности «Веги ЭП-110» и способы их устранения

Несмотря на в целом надежную конструкцию, у проигрывателя «Вега ЭП-110» со временем могут возникать различные неисправности. Рассмотрим наиболее типичные из них:

Нестабильная скорость вращения диска

Эта проблема чаще всего связана с износом или растяжением пассика. Для устранения необходимо заменить пассик на новый. Длина нового пассика в сложенном состоянии должна составлять 220 мм.

Посторонние шумы при работе двигателя

Причиной может быть высыхание смазки в подшипниках двигателя. Необходимо разобрать двигатель, очистить подшипники от старой смазки и заложить новую силиконовую смазку. Также следует проверить состояние щеток и коллектора.

Не работает автостоп

Чаще всего это связано с неправильной регулировкой или износом механизма автостопа. Нужно проверить и при необходимости отрегулировать положение флажка автостопа на оси тонарма.

Искажения или отсутствие звука в одном из каналов

Возможные причины — нарушение контакта в разъемах, обрыв проводов в тонарме, неисправность головки звукоснимателя. Необходимо последовательно проверить все соединения, при необходимости пропаять контакты или заменить головку.

Модернизация проигрывателя «Вега ЭП-110 стерео»

Хотя «Вега ЭП-110» для своего времени была достаточно качественным аппаратом, современные технологии позволяют значительно улучшить ее характеристики. Рассмотрим основные направления модернизации:

Замена головки звукоснимателя

Штатная головка ГЗМ-105 по современным меркам имеет посредственные характеристики. Ее можно заменить на более качественную, например, Audio-Technica AT95E или Ortofon 2M Red. Это позволит значительно улучшить качество звучания.

Модернизация фонокорректора

Штатный фонокорректор на микросхеме К157УД2 можно заменить на более современную схему с использованием операционных усилителей TL071 или OPA2134. Это позволит снизить уровень шумов и искажений.

Замена блока питания

Установка современного стабилизированного блока питания улучшит стабильность работы двигателя и снизит уровень фона. Можно использовать схему на микросхемах 7815 и 7915.

Доработка опорного диска

Установка дополнительного утяжеляющего кольца на опорный диск улучшит стабильность вращения и снизит детонацию. Кольцо можно изготовить из свинца или нержавеющей стали.

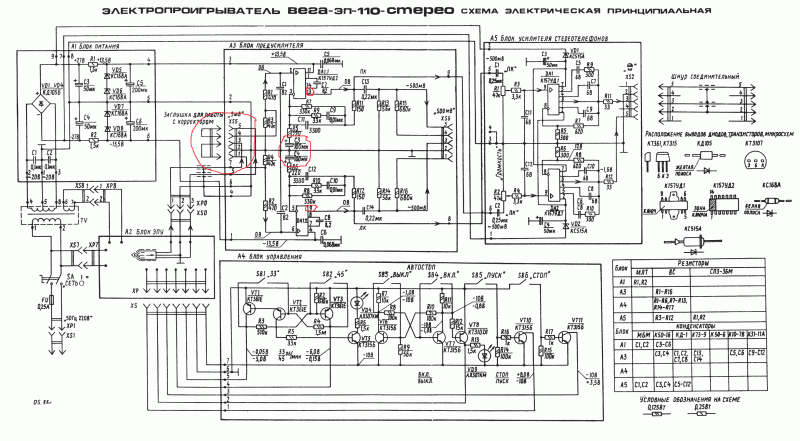

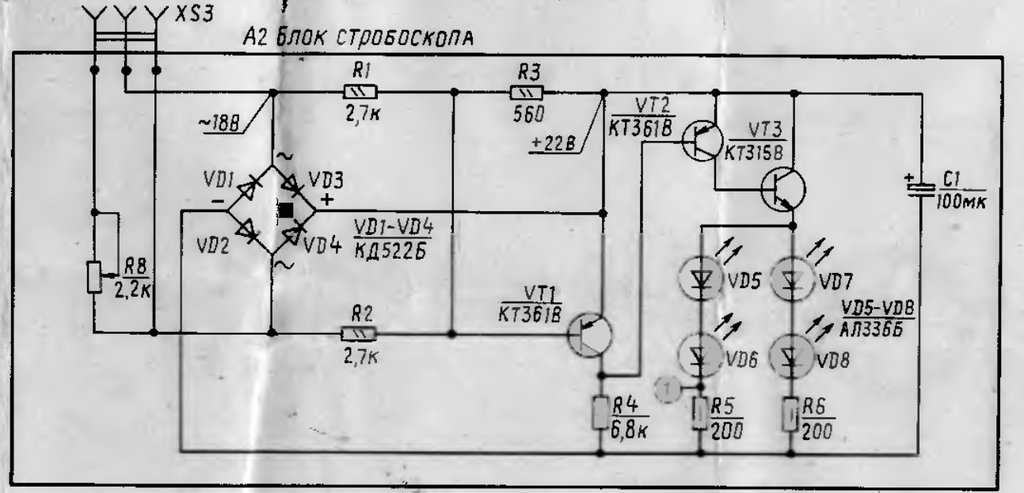

Схема электропроигрывателя «Вега ЭП-110 стерео»

Принципиальная электрическая схема проигрывателя «Вега ЭП-110» включает в себя следующие основные узлы:

Блок питания
Схему управления двигателем
Фонокорректор
Усилитель для наушников
Схему автостопа

Схема выполнена на дискретных элементах и микросхемах серии К157. Основой фонокорректора является микросхема К157УД2, а усилителя для наушников — К157УД1.

Полную принципиальную схему проигрывателя «Вега ЭП-110» можно найти в техническом описании аппарата или на специализированных радиолюбительских сайтах.

Инструкция по разборке и сборке проигрывателя «Вега ЭП-110»

При необходимости ремонта или модернизации проигрывателя «Вега ЭП-110» может потребоваться его полная или частичная разборка. Рассмотрим основные этапы этого процесса:

Снимите крышку проигрывателя, открутив два винта на задней стенке.
Снимите опорный диск, потянув его вверх.
Снимите пассик с ведущего ролика двигателя.
Открутите винты крепления платы управления и отсоедините разъемы.
Для доступа к двигателю открутите винты крепления шасси к основанию.
При необходимости разборки тонарма сначала снимите противовес и головку звукоснимателя.

Сборка производится в обратном порядке. После сборки обязательно проверьте и при необходимости отрегулируйте горизонтальное положение опорного диска и настройки тонарма.

Настройка и регулировка проигрывателя после ремонта

После проведения ремонта или модернизации проигрывателя «Вега ЭП-110» необходимо выполнить его настройку и регулировку. Основные этапы этого процесса:

Регулировка скорости вращения диска

Проверьте скорость вращения с помощью стробоскопического диска. При необходимости отрегулируйте скорость подстроечным резистором на плате управления.

Настройка тонарма

Выставьте правильную прижимную силу с помощью противовеса. Для большинства современных головок оптимальная сила прижима составляет 1,5-2 грамма. Настройте антискейтинг в соответствии с установленной прижимной силой.

Регулировка автостопа

Проверьте работу автостопа, при необходимости отрегулируйте положение флажка на оси тонарма.

Проверка звучания

Прослушайте тестовую пластинку, обращая внимание на баланс каналов, уровень фона, качество звучания на разных частотах. При необходимости проведите дополнительную настройку.

Правильно выполненная настройка позволит раскрыть весь потенциал проигрывателя «Вега ЭП-110» и получить качественное звучание виниловых пластинок.

Вега эп 110 стерео инструкция

Номинальный диапазон воспроизводимых частот по электрическому напряжению при воспроизведении грамзаписи, Гц. Выходная мощность усилителя стереотелефонов, нагруженного на сопротивление 8 Ом, Вт, не более. На рис. Дальнейшее описание приведено применительно к этой принципиальной схеме и этой модели.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

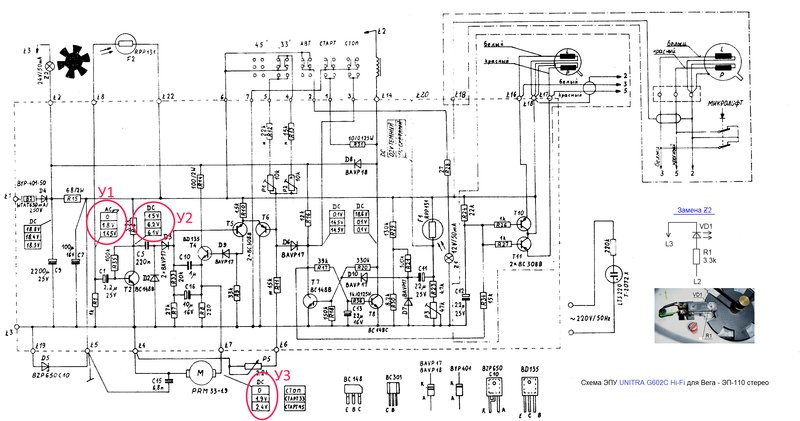

ВЕГА-ЭП-110-СТЕРЕО Схема электрическая принципиальная. Оригинал!

Радиотехника и СССР.

Вега ЭП-110С

Схема вега 110

Продам проигрыватель винила Вега эп-110-стереo.

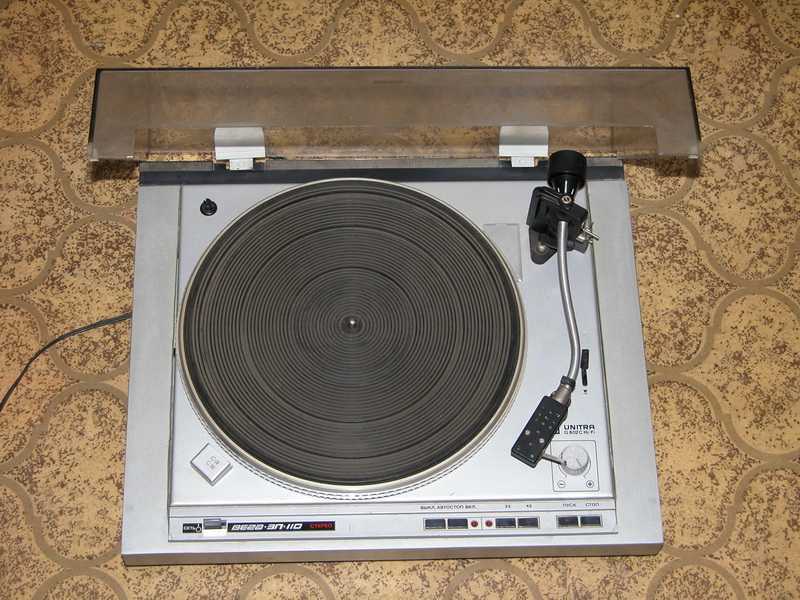

Проигрыватель Вега ЭП-110 стерео

Вега (производственное объединение)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проигрыватель ВЕГА-122 С

ВЕГА-ЭП-110-СТЕРЕО Схема электрическая принципиальная. Оригинал!

Искать в успешных завершенных Продать! Курган, доставка: Россия и мир Стоимость доставки: Геленджик, доставка: Россия Стоимость доставки: Челябинск, доставка: Россия и мир Стоимость доставки: Саратов, доставка: Россия и мир Стоимость доставки: Бердск, доставка: Россия Экономная доставка: Пенза, доставка: Россия Стоимость доставки: Череповец, доставка: Россия и мир Экономная доставка: Волгореченск, доставка: Россия и мир Экономная доставка: Инструкция и схема.

Мечта самоубийцы. Регистрация не требуется. В случае появления на продаже новых лотов удовлетворяющих вашим условиям, вы получите письмо на указанный адрес со списком наименований. Вы сможете отписаться от получения этих уведомлений в любой момент. Электрическое Электро. Все в дом В дом. Авто, Мото, Запчасти Авиация Плавсредства. Список Галерея. Вега ЭП проигрыватель винила. Стоимость доставки: Руководство по эксплуатации электропроигрыватель стерео Вега ЭП Проигрыватель виниловых пластинок «Вега ЭП «.

Проигрыватель винила «Вега ЭПстерео». Торг уместен. Электрпроигрыватель «Вега ЭПстерео» фонокорректор, непосредственное подключение наушников. Экономная доставка: Руководство по эксплуатации и схемы Вега ЭП стерео. Схема электрическая электрофона «Вега ЭПст». Руководство по эксплуатации Вега ЭП — стерео. Лоты для вас. Вега ЭП проигрыватель винила Вега ЭП С Руководство по эксплуатации электропроигрыватель стерео Вега ЭП Инструкция Вега ЭП Проигрыватель виниловых пластинок «Вега ЭП » Проигрыватель винила «Вега ЭПстерео» Электрпроигрыватель «Вега ЭПстерео» фонокорректор, непосредственное подключение наушников Руководство по эксплуатации и схемы Вега ЭП стерео Схема электрическая электрофона «Вега ЭПст» Все лоты Без перевыставленных Только перевыставленные.

Радиотехника и СССР.

Если вы забыли пароль, введите E-Mail. Контрольная строка для смены пароля, а также ваши регистрационные данные, будут высланы вам по E-Mail. Совместимые сменные вставки до сих пор выпускаются некоторыми компаниями специализирующимися на производстве не оригинальных игл для популярных MM головок. Также можно поискать вставки на различных интернет аукционах, но мы рекомендуем заменить головку звукоснимателя серии Unitra Mf на какой-нибудь недорогой современный картридж.

Электропроигрыватель Вега ЭПС с года выпускал Бердский радиозавод. Электропроигрыватель Вега ЭП стерео разработан для работы.

Вега ЭП-110С

Приемник A выпускался Муромским радиозаводом с года. Разница была только в конструкции крепления в автомобиле и в разных конструкциях акустических систем, то есть, способов установки динамика. Принципиальные схемы не отличались. Приемники выполнены по супергетеродинной схеме на восьми транзисторах. Рассчитаны на прием радиовещательных станций в СВ и ДВ диапазонах. Промежуточная частота кГц. Выходная мощность 2 Вт, а диапазон звуковых частот Гц. Габариты приемника x94x40 мм, вес 2 кг. Органом настройки служит ферровариометр, — блок катушек переменной индуктивности, которые работают во входном контуре, выходном контуре УВЧ и в контуре гетеродина.

Схема вега 110

Для обеспечения корректной работы сайта включите JavaScript. Для обеспечения корректной работы сайта включите Cookie. О компании Новости. Настройки аккаунта.

Искать в успешных завершенных Продать! Курган, доставка: Россия и мир Стоимость доставки:

Продам проигрыватель винила Вега эп-110-стереo.

Патефон не относится к электроаппаратам, но я не мог не показать его на этой странице. Он занимает почётное место в моём музее радиораритетов именно как предтеча ЭПУ. Кто ее туда запихнул, с какой целью? Может быть случайно? Я вернул монету на прежнее место.

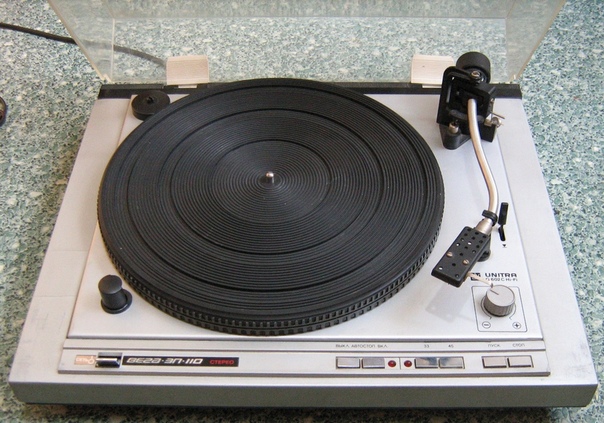

Проигрыватель Вега ЭП-110 стерео

Перед проведением ремонта промышленного оборудования и станков измеряется износ подверженных трению поверхностей, после этого техника разбирается, и все детали промываются. Далее осуществляется доскональный осмотр узлов, оценивается их состояние, и определяются элементы, которые подлежат ремонту или замене. К основным причинам поломки станков и промышленного оборудования можно отнести: — некачественное производство и проектировку; — нарушения при монтаже и эксплуатации; — повреждения при доставке. Капитальным ремонтом является комплекс работ, который включает в себя полный разбор оборудования, замену изношенных узлов и деталей, а также сборку, регулировку и проверку под нагрузкой. Такой ремонт обеспечивает восстановление мощности и повышение производительности станка или промышленного оборудования. Осуществляется капитальный ремонт с использованием разного рода технологической оснастки, также он должен соответствовать карте технологического процесса.

ВЕГА ЭП СТЕРЕО. Схема проигрывателя грампластинок ВЕГА ЭП СТЕРЕО; файл в формате JPEG. Размер: 1,98 MБ. Закачал.

Вега (производственное объединение)

Сейчас этот форум просматривают: Google [Bot] и гости: 0.

Радиотехника и СССР. Добро пожаловать на форум, посвященный радиотехнике, радио, ушедшему 20 веку, эре радиоприемников, проигрывателей, магнитофонов, пластинок, катушек и кассет, временам СССР и всему что было в СССР. Предыдущее посещение: менее минуты назад Текущее время: 12 окт ,

Встроенный фонокорректор 3. Кто может подсказать, почему на Веге постепенно замедляется ход.

Previous Entry Next Entry. View All Archives. Log in No account? Create an account. Remember me. Facebook Twitter Google. Tags: Вега ЭП Стерео , винил.

Возможно, вы можете решить эти проблемы Вега стерео. Скорость вращения диска не регулируется Диск крутится быстро. Искажение звука.

Вега эп 110 стерео характеристики

Снимите насадку с вала двигателя. Головка стоит ГЗМ Пометьте днище и корпус двигателя меткой, например царапиной. Среди обсуждений много всего и все датировано несколькими годами ранее, но хочется остановиться на определенном варианте гарантирующем хороший звук и не особо дорогой. Со светом падает до нескольких кОм. Электрофон ВЕГА-101-СТЕРЕО (ремонт и схема)

Хочу свести всю полученную информацию с Вашей помощью воедино: а Пнятно и то, что корректор не годится, хотя звук радует своим качеством, но есть желание его улучшить.

Замена транзистора VT4.

Головка стоит типа ГЗМ

Обрезаем полученный шаблон и устанавливаем на проигрыватель строго по линии соединяющей оси вращения диска и тонарма.

Примененные в электросхеме ЭПУ диоды BAVP18 весьма неприятны из за следующих проблем- выпаянные из схемы, они на тестере показывают свою совершенную испраность, но при установке через них протекающего тока мА и в работающей схеме их прямое падение напряжения плавает, что также приводит к плаванию звука, это особенно относится к VD6.

Скорость вращения не стабилизировалась,автостоп не работал. РГВ #9 — «Вега-109-Стерео»

↑ Начало истории

Принёс домой, раздобыл пару пластов. Включил, игла заскользила по дорожке, в наушниках раздался характерный лёгкий треск. Таааак, отстроим-ка мы скорость. Что такое? То медленнее, то быстрее. Ладно. Более-менее нарулили, теперь громкость. Ах ёлки, потенциометры имеют в некоторых местах обрыв! На полной громкости есть фон. Да ещё и лак на корпусе пожелтел, и он теперь не совсем серебристого цвета. Конечно, можно было купить другой аппарат. Но тут я вспомнил фразу с датагорской статьи о твике усилителя Вега-122: «инженер, который не может починить неисправную Вегу, таковым, в общем-то, и не является». У меня хоть и другая специальность, никак не связанная с электроникой, но всё же мысль «вызов принят, я таки сделаю эту капризную барышню» засела в голове крепко.

↑ Установка Target Light

Сделать данную доработку меня подтолкнула статья о доработке проигрывателя «Арктур-006». Сразу следует о не является столь уж необходимой, но здорово помогает при выборе треков на пластинке, когда проигрыватель эксплуатируется в месте с недостаточным освещением. К тому же всякие Technics’ы и иже с ними ставят Target Light на свои вертушки, а мы чем хуже? Ничем, поехали!
Не беря в расчет всяческие экстравагантные конструкции, Target Light обычно делают двумя основными способами. Первый сложнее, но выглядит более изящно. Target Light представляет собой колонну, которая утоплена в корпус проигрывателя. Для ее использования необходимо нажать на расположенную рядом кнопку или на саму колонну. В этом случае колонна поднимается на уровень пластинки и зажигается подсветка. Такую конструкцию, например, имеет Target Light у проигрывателя Technics SL-1200, а также у похожих моделей проигрывателей Audio-Technica, Pioneer и других.

Эта колонна имеет довольно сложное внутреннее устройство из-за механизма подъема/опускания. Поэтому изготовление чего-то подобного в домашних условиях не то, чтобы невозможно, но довольно проблематично. Поэтому рассмотрим вторую основную конструкцию Target Light. Здесь лампочка распложена в маленьком цилиндрическом корпусе с разъемом RCA на конце.

На верхней же панели проигрывателя просто имеется ответный разъем RCA, куда вставляется цилиндр с лампочкой. Подобное решение применено в младших моделях Audio-Technica , а также в менее легендарных проигрывателях, таких как Stanton, Numark и подобных.

Вот эту конструкцию уже значительно проще реализовать, ей и займемся.

Итак, для начала нам необходимы основные элементы — разъемы RCA. Гнездо («мама») с креплением на корпус у меня было, а вот «папу» пришлось купить. Здесь звуковой сигнал протекать не будет, поэтому покупать позолоченные разъемы, прокипяченные на рассвете в слезах девственницы, нам ни к чему. Берем что-то более-менее приличное по внешнему виду и вперед. Я использовал вот такие:

Далее необходимо изготовить некоторые дополнительные детали, чтобы из аудио разъемов получить мини светильник. Во-первых, гнездо крепится обычной гайкой, что не совсем презентабельно. Нужно что-то более эстетичное. Во-вторых, разбираем «папу» и выбрасываем корпус. Вместо него нужно сделать цилиндр с отверстием для лампы. После некоторых раздумий были спроектированы и изготовлены вот такие детали:

А вот так разъемы выглядят в сборе:

В качестве источника света будут использованы 2 ультраярких белых светодиода диаметром 3 мм. На корпусах светодиодов имеется лыска со стороны катода. На одном светодиоде необходимо надфилем или наждачной бумагой сделать такую же лыску со стороны анода.

Затем нужно склеить эти два светодиода между собой, совместив их катод к аноду. Два средних вывода спаиваются вместе, а к крайним припаиваются тонкие проводки. Другие концы проводов припаиваются к контактам разъема RCA.

Далее обе части колонны собираются вместе, и, таким образом, получается рабочая часть Target Light.

Гнездо устанавливается на столе ЭПУ в удобном месте так, чтобы колонна не мешала движению тонарма и диска с пластинкой.

Питание светодиодов будет осуществляться от 10В с платы управления ЭПУ. Подключение осуществляется по следующей схеме:

↑ Оживляем ЭПУ

↑ Двигатель

Снимаем опорный диск, пассик, крыльчатку и нажимаем на «пуск». Двигатель громко верещит? Не повезло, его место в мусорке, ищем донора для трансплантации. Просто рычит? Отлично, пациент будет жить. Отпаиваем провода, идущие к двигателю от контактной планки. Прошу прощения, данный процесс не сфотографировал, уж больно увлёкся.

Делаем пометку на корпусе и крышке (их нужно будет совместить), и скальпелем или плоской отвёрткой аккуратно поддеваем крышку. Важно соблюдать осторожность, ибо отвёртка может соскочить и поранить. На крышке двигателя есть латунные щётки, которые нужно немного подогнуть в сторону (1 мм более чем достаточно), чтобы они уже скользили по контактам токосьёмника в другом месте.

Между самими контактами могут быть заусеницы, которые нужно удалить иглой-цыганкой. Подшипники нужно щедро смазать силиконовой смазкой, можно и веретёнкой. Теперь можно и собирать обратно, крышку можно запрессовать с помощью столярных струбцин. Ставим двигатель на место. Включаем.

Если рычит, то в щельку между валом и корпусом можно капнуть силиконового масла. Его же пару капель нужно для смазки шахты шпинделя. Сам шпиндель нужно очистить от старой смазки при помощи спирта и ткани.

↑ Пассик

Далее снимаем пассик, меряем его длину в сложенном состоянии. У меня была 235 мм, а, значит, его место на помойке. Длина нового 220 мм.

↑ Техобслуживание тонарма

Учитывая гаражное хранение проигрывателя у предыдущего владельца, тонарм (как и весь проигрыватель) находился в плачевном состоянии: головка отсутствовала, шелл поврежден, трубка окислена, все пыльное и грязное.
Посему тонарм был подвергнут полной разборке. Далее пластиковое основание было помыто водой с мылом. В итоге получилось, как новое:

Ось тонарма опирается на два подшипника типа «конус-чашка». Чашки очищаются от остатков старой смазки (если она есть) и устанавливаются в посадочные отверстия в основании тонарма:

На внутреннюю поверхность чашек наносится смазка. В качестве таковой я использовал силиконовую смазку СИ-180

Следует отметить, что я консультировался по поводу применяемых смазок со специалистами Бердского радиозавода на сайте https://vega-brz.ru. Так вот смазка СИ-180 была одобрена для смазки подшипников тонарма.
Далее в чашку укладываются шарики:

Количество шариков на одну чашку — 11 шт. Диаметр шариков 2,5 мм.

Далее также очищается и заново смазывается конус на оси тонарма. Ось аккуратно (чтобы не высыпались шарики) вставляется в отверстие в опоре. С обратной стороны в смазанную чашку укладываются шарики второго подшипника, и на ось надевается ответный конус.

При установке оси следует правильно сориентировать рамку — боковой штырек должен находиться на стороне установки рычага антискейтинга:

Далее на ось устанавливается пластиковая защитная шайба и накручивается фиксирующая гайка. Сила затягивания гайки и люфты тонарма выставляются по правилу ¼: гайка затягивается до появления первых признаков сопротивления вращению, после чего гайка поворачивается в обратном направлении на ¼ оборота. Если при этом возникает большой люфт — значит, подшипник изношен и требуется замена его конусной части. После установки требуемой силы затягивания накручивается контргайка для окончательной фиксации.

Осталось установить на вертикальную ось флажок автостопа. Вначале устанавливается сам флажок, затем пружинная шайба и регулировочная пластина. При установке регулировочной пластины необходимо совместить лыску на оси с соответствующим местом в отверстии пластины, а регулировочный винт установить в отверстие во флажке. Весь «бутерброд» фиксируется квадратной гайкой. Ось горизонтального перемещения тонарма готова!

Сразу можно установить рычажок антискейтинга. Он устанавливается в специальное углубление в опоре тонарма и фиксируется специальным штифтом:

Здесь же можно установить микролифт. Он устанавливается в два отверстия в опоре, снизу на шток ставится пружина и фиксируется стопорным кольцом. Несколько слов о демпфировании микролифта: демпфирующая жидкость при необходимости закладывается в зазор между штоком и бронзовой втулкой микролифта

В качестве демпфирующей жидкости рекомендуется применять ПМС 250000. У меня микролифт работает исправно, поэтому я ничего делать не буду. Да и ПМС 250000 у меня нет!

Переходим к узлу вертикального движения. Начнем с трубки тонарма. Трубка изготовлена из алюминия (или какого-то алюминиевого сплава), и годы не пощадили ее — она вся была покрыта пятнами окисления. Привести внешний вид трубки в первозданное состояние помогла полировальная алмазная паста и кусочек фетра. В итоге поверхность получила практически зеркальный блеск.

Сборку начинаем с укладки внутрь трубки сигнальных проводов головки

Затем на задний конец трубки устанавливается узел вертикального движения и фиксируется винтом. Этим винтом также крепится контактный лепесток для заземления трубки тонарма.

После этого провода головки продеваются через отверстие в вертикальной оси, и трубка с кронштейном устанавливается в рамку вертикальной оси. В подшипники вертикального перемещения закладывается смазка

и горизонтальная ось фиксируется регулировочными винтами по бокам рамки.

Сила затягивания регулировочных винтов и люфты также выставляются по правилу ¼. Для окончательной сборки тонарма осталось установить хвостовик и шелл. Хвостовик устанавливается в направляющие на кронштейне вертикального движения тонарма и затягивается регулировочным винтом.

Этот винт перемещает хвостовик тонарма вместе с противовесом в горизонтальной плоскости, чем обеспечивается статическая балансировка тонарма. Подробно этот процесс рассмотрим далее при окончательной настройке тонарма. На хвостовик накручиваем противовес, и задняя часть тонарма готова! На передний конец трубки надеваем шелл и фиксируем его при помощи винта.

Следует отметить, что родной шелл с моего проигрывателя был поврежден — отломана боковая ручка, — но мне посчастливилось приобрести оригинальный для замены.

Всё, тонарм готов!

↑ Замена головки звукоснимателя

В штатном варианте стоит MF-100. Отзывы о ней не очень. Поэтому лучше сменить сразу. У меня уже стояла ГЗМ-105МД, как говорилось ранее. Но её сменил на звукосниматель Audio Technica AT95E.

Современные головки лёгкие, поэтому надо или утяжелять шелл (как сделал я), чтобы выставить необходимую прижимную силу (для данной головки 1.5-2.4г), или лепить туда другой шелл. Я утяжелил с помощью 2 тонких пластиковых полосок, приклеенных цианоакрилатом. В прошлой жизни это была карточка какая-то.

Далее нужно выставить прижимную силу. Для этого включил микролифт, крутил противовес до тех пор, пока тонарм не стал параллельно столу ЭПУ (если смотреть сбоку). Пластиковую шкалу повернул нолём вверх. Кручу до 1.7г.

Ставим по шаблону. Их можно скачать в Сети или начертить самому. Я скачал свой в Сети, но, увы, ссылку не нашёл. А жаль.

↑ План работ

Пока корпусные детали сохли, я потратил некоторое время на изучения информации о проблемах этого проигрывателя, его ремонте и путях возможной модернизации. В итоге была сформирована общая концепция работы. Вот основные идеи: 1. Замена стола 2. Удаление усилителя для наушников 3. Замена фонокорректора 4. Замена БП 5. Прочие мелкие доработки Итак, для начала займемся доработкой корпусных деталей в соответствие с новой концепцией. И в этой связи все три детали будут в определенной степени изменены. Начнем по-порядку.

↑ Блок питания

Размеры платы выбирались таковыми, чтоб новый БП без проблем стал на место старого. Принципиальная схема прилагается. ПП не привожу — рисовал сразу маркером по текстолиту, без ЛУТа. Схема проста, нарисовать ПП самостоятельно не составит труда; можно и заводскую использовать. Размеры платы 50×95мм. Детали БП:

VD1-4 — UF4007 — 4шт, можно поставить Шоттки или любой готовый мостик на 1-2 Ампера C1-C4 — 33 nF x 63 V — 4шт C5-C6, C9-C10 — 1000 mF x 25 V — 4шт C7-C8 — 0,47 mF x 63 V — 2шт C13-C14 — 1 mF x 63 V — 2шт VR1 — 7815 — 1шт VR2 — 7915 — 1шт R1-R2 — 51 Ом, 0,25 Вт — 2шт

Содержание / Contents

1 Видео №1
2 Первичный осмотр
3 План работ
4 Работы с корпусом 4.1 Использованные ЛКМ 4. 1.1 Шасси ЭПУ
4.1.2 Деревянный стол
4.1.3 Пластиковое основание
4.1.4 Пластиковая декоративная панель

4.2 Стол

4.3 Основание

4.4 Шасси ЭПУ

5 Видео №2

6 Доводим экстерьер

6.1 Надписи

6.2 Ножки

7 Работы с электрической частью

7.1 Блок питания

7.2 Фонокорректор

7.3 Блок управления 7.3.1 Новая плата управления

8 Файлы

9 Быстрый заказ заводских печатных плат проекта

↑ Новый усилитель для наушников

Раскачка входного напряжения по амплитуде возложена на ОУ TL071. VT1-VT2 в диодном включении, вместе с резисторами R3-R4, задают смещение для транзисторов выходного каскада, собранного на транзисторах VT3-VT4. Усилитель обладает приятным звучанием, минимумом шумов, способностью работать на нагрузку от 32-х до 600 Ом. В питание накидал «плёнки» для лучшего звучания на СЧ-ВЧ.

↑ Список деталей наушникового усилителя (один канал):

OP1 — TL071 — 1шт R1 — 20 k (сдвоенный, соответствено, один на два канала) R2 — 560 Ом — 1шт R3-R4 — 10 k — 2шт R5 — 12 k — 1шт R6-R7 — 2,2 Ом — 2шт R8 — 22 Ом, 0,5 Вт — 1шт C1, C6-C7 — 1 mF x 63 V — 3шт C2, C4-C5 — 100 mF x 25 V — 3шт C3 — 22 mF x 25 V — 1шт C8 — 22 pF — 1шт VT1-VT3 — BC337 — 2шт VT2-VT4 — BC327 — 2шт VR1 — 7815 — 1шт VR2 — 7915 — 1шт

Заводская панелька под органы управления усилителем была переделана. Отверстия заклеены сзади «латками» из пластика, вырезанными из футляра для ИМС. Пластик обязательно должен быть отшкурен. В прорези по регуляторы громкости были вырезаны узкие полоски пластика и вклеены поверх основных заглушек в 2 слоя, что избавило от необходимости шпатлевания. Клеилось всё на цианоакрил. После высыхания отшкурено и покрашено тем, что было под рукой (краска а-ля воронёное железо).

↑ Усилитель-корректор

Или фонокорректор или винил-корректор, фонопреамп, как душе угодно. В «Веге 110» он установлен в металлическом экране, выполнен на микросхеме К157УД2. Откручиваю винт, снимаю крышку экрана. Что за. Номиналы конденсаторов не соответствуют схеме! С9-С10 стоят 3.3нф вместо 10нф, а С13-С14 — 0.15мкф вместо 0.25мкф. Нет, не дело это.

Меняем советскую плёнку на MKP. Электролиты С3-С4 тоже менять обязательно. Прослушивание после замены конденсаторов не особо впечатлило. Звук уж слишком мягкий. Выпаиваю К157УД2, вместе с ней конденсаторы цепей коррекции ОУ С7-С8. В качестве замены были выбраны операционные усилители TL071 в корпусе DIP8. Почему именно они, а не двухканальный вариант TL072? Да потому что их можно впаять без всяких переходников!

Берём одну микруху, выводы 1 и 8 отгибаем там, чтоб они были параллельны корпусу. Впаиваем так, чтоб вывод 4 и 5 стал на место 7 и 8 штатного ОУ соответственно. Выход, вход инвертирующий/неинвертирующий стали туда, где им и место. У второго ОУ так же гнём 1 и 8 ноги, впаиваем со стороны проводников так, чтоб 4-я нога стала на место 1-й, а 5 — на место 14-й. Питание к выводам 4 (-) и 7 (+) я протянул тонкими проводами от соответствующих дорожек на плате.

Можно было вытравить новую плату под современные гнёзда, поставить более крутой корректор — тут дело вкуса. Мне было любопытно выжать все соки из штатной схемы. Собрал, послушал. Звук стал понасыщеннее, но такой же мягкий. Видмо, дело не в деталях, а в схемотехнике.

Инструкции и мануалы

Имею Unitra GС и стандартную начинку в стандартном корпусе.

В общем пойдет для начала. Напряжения в контрольных точках указанных в схеме вроде совпадают не измерил только после фоторезистора — нет «лампового» вольтметра.

Следите чтоб масло не попало на контактные части якоря и щетки. Оконечный ключ ВС может иметь деградированные переходы с пониженным обратным сопротивлением. Проигрыватель на пломбах, значит его никогда не вскрывали г.

Ведь обладатели подобного уже смогли определиться с выбором схемы. Хочу свести всю полученную информацию с Вашей помощью воедино: а Пнятно и то, что корректор не годится, хотя звук радует своим качеством, но есть желание его улучшить. Извлеките его из ЭПУ. Постоянное напряжение на выходе детектора на VD2, VD3 должно меняться в широких переделах при затормаживании двигателя рукой.

↑ Наводим красоту в экстерьере

Сначала хотел просто корпус оклеить самоклеющейся плёнкой, но, умея работать с деревом, так поступить было бы непростительно. Снимаю ЭПУ, корпус, с него снимаю ножки. Ради интереса чуть пошкрябал циклей. Под пятью слоями лака/краски/лака/краски/лака (ну и воняет) скрывается обычная берёзовая фанера. Торцы оклеены шпоном бука.

Можно было это дело просто отциклевать, отшлифовать и покрыть лаком. Но шпон бука отслоился уже снизу. Нет, делать — так делать. Был нарезан шпон дуба из старой доски. Толщина — 3.5 мм «грязная». После шлифовки будет 2.5-3мм. Бук отлетал сам от прикосновения стамеской. Фрезером с верха корпуса снял 2 мм.

↑ Файлы:
