Величина магнитного поля: ключевые характеристики и их влияние на МРТ

Что такое магнитный поток и как он связан с магнитной индукцией. Как напряженность магнитного поля влияет на качество МРТ-изображений. Почему выбор оптимальной напряженности поля важен для МРТ-диагностики. Каковы преимущества и недостатки МРТ-сканеров с разной силой магнитного поля.

Содержание

Магнитный поток и его связь с магнитной индукцией

Магнитный поток — это важная характеристика магнитного поля, которая показывает, сколько магнитных силовых линий пронизывает определенную площадь. Как он связан с магнитной индукцией?

Магнитный поток Ф через площадку S, расположенную перпендикулярно направлению магнитного поля, вычисляется по формуле:

Ф = B * S

где B — магнитная индукция, а S — площадь площадки. Единица измерения магнитного потока — вебер (Вб).

Таким образом, магнитный поток прямо пропорционален магнитной индукции при неизменной площади. Чем сильнее магнитное поле (больше индукция B), тем больше магнитный поток через заданную площадку.


Напряженность магнитного поля и ее связь с магнитной индукцией

Напряженность магнитного поля H — это еще одна важная характеристика, которая связана с магнитной индукцией B следующим соотношением:

B = μ * H

где μ — магнитная проницаемость среды. Для вакуума и воздуха μ ≈ 1.

Единица измерения напряженности магнитного поля в СИ — ампер на метр (А/м).

Напряженность H характеризует магнитное поле без учета свойств среды, в то время как индукция B учитывает магнитные свойства материала, в котором создано поле.

Магнитная проницаемость различных материалов

Магнитная проницаемость μ показывает, во сколько раз магнитная индукция в среде отличается от индукции в вакууме при одинаковой напряженности поля. Как она варьируется для разных материалов?

  • Для диамагнетиков (например, медь) μ < 1
  • Для парамагнетиков (например, воздух) μ > 1, но очень близко к единице
  • Для ферромагнетиков (железо, никель, кобальт) μ >> 1

Особенно высокой магнитной проницаемостью обладают ферромагнитные материалы. Именно поэтому сердечники электромагнитов изготавливают из ферромагнетиков — это позволяет получить сильное магнитное поле при относительно небольших токах.


Влияние напряженности магнитного поля на качество МРТ-изображений

Напряженность магнитного поля — ключевой параметр МРТ-сканера, определяющий качество получаемых изображений. Как она влияет на диагностические возможности МРТ?

  • Отношение сигнал/шум растет с увеличением напряженности поля, что улучшает разрешение и четкость изображений
  • В более сильных полях возможно получение изображений с меньшей толщиной срезов
  • Повышается скорость сканирования, что важно для уменьшения артефактов от движения пациента
  • Улучшается визуализация мелких структур и патологических очагов

Однако при увеличении напряженности поля возникают и некоторые проблемы, например, усиление артефактов от неоднородности поля. Поэтому выбор оптимальной напряженности — важная задача при конструировании МРТ-сканеров.

Классификация МРТ-сканеров по напряженности магнитного поля

МРТ-сканеры классифицируют по напряженности их магнитного поля следующим образом:

  • Сверхслабое поле: менее 0.1 Тл
  • Слабое поле: 0.1 — 0.5 Тл
  • Среднее поле: 0.5 — 1.0 Тл
  • Сильное поле: 1.0 — 2.0 Тл
  • Сверхсильное поле: более 2.0 Тл

В клинической практике обычно используются аппараты с полем до 3 Тл. Более сильные поля применяются преимущественно в научных исследованиях.


Преимущества и недостатки МРТ-сканеров с разной силой поля

Каковы плюсы и минусы МРТ-аппаратов с различной напряженностью магнитного поля?

Низкопольные МРТ (до 0.5 Тл):

Преимущества:

  • Меньшая стоимость оборудования и обслуживания
  • Более комфортны для клаустрофобных пациентов
  • Меньше артефактов от металлических имплантатов

Недостатки:

  • Худшее соотношение сигнал/шум
  • Более низкое пространственное разрешение
  • Ограниченные возможности функциональной и спектроскопической МРТ

Высокопольные МРТ (1.5 Тл и выше):

Преимущества:

  • Высокое качество изображений
  • Возможность тонких срезов и 3D-визуализации
  • Лучшая визуализация мелких структур
  • Расширенные возможности функциональной МРТ и спектроскопии

Недостатки:

  • Высокая стоимость оборудования и эксплуатации
  • Более выраженные артефакты движения
  • Больше противопоказаний для пациентов с металлическими имплантатами

Перспективы развития МРТ-технологий

Какие тенденции наблюдаются в развитии МРТ-технологий в отношении напряженности магнитного поля?


  • Совершенствование низкопольных систем для улучшения качества изображений при сохранении их преимуществ
  • Разработка сверхвысокопольных систем (7 Тл и выше) для научных исследований
  • Создание компактных МРТ-сканеров для специализированных исследований отдельных органов
  • Развитие программных методов обработки изображений для компенсации недостатков низкопольных систем

Выбор оптимальной напряженности поля остается важной задачей, требующей баланса между качеством изображений, стоимостью оборудования и удобством для пациентов.


Магнитный поток. Напряженность магнитного поля. Магнитная проницаемость

Произведение магнитной индукции на величину площадки, перпендикулярной направлению поля, называется магнитным потоком через данную площадку.

Магнитный поток через площадку можно рассматривать как совокупность магнитных линий, пронизывающих всю площадку, расположенную перпендикулярно направлению магнитного поля.

Магнитный поток обозначается буквой Ф и вычисляется по формуле: Ф = B * S, где В — магнитная индукция; S — площадь площадки.

В качестве единицы магнитного потока принят вебер (обозначение вб).

Магнитную индукцию можно представить произведением двух сомножителей, один из которых μ — магнитная проницаемость, зависит от физических свойств тела, а второй H — напряженность магнитного поля от величины и расположения электрических токов, создающих это поле, B = μ * H.

Количественная связь между электрическим током и напряженностью окружающего его магнитного поля определяется законом полного тока.

Рассмотрим магнитное поле, образованное кольцевой катушкой, имеющей w витков, равномерно распределенных по всей длине сердечника (рис. 1).

Проведем замкнутый контур, совпадающий с магнитной линией в сердечнике. Поверхность, ограниченная этим контуром, пронизывается w витками. В каждом витке течет ток, равный I.

Полный ток, пронизывающий контур, равен произведению силы тока на число витков.

Вследствие осевой симметрии катушки напряженность поля во всех точках контура имеет одинаковое значение.

В этом случае закон полного тока выражается следующими соотношениями:

где l — длина всего замкнутого контура.

Произведение напряженности магнитного поля на всю длину замкнутого контура, совпадающего с магнитной линией, равно полному току, пронизывающему контур.

Напряженность магнитного поля измеряется в амперах на метр (обозначение а/м).

Закон полного тока лежит в основе расчетов магнитных цепей электрических машин.

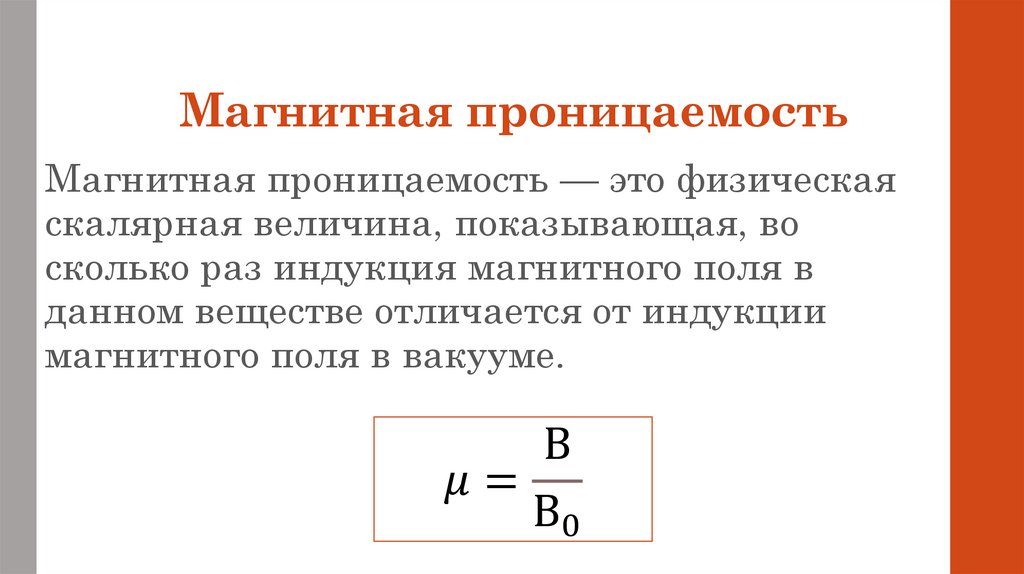

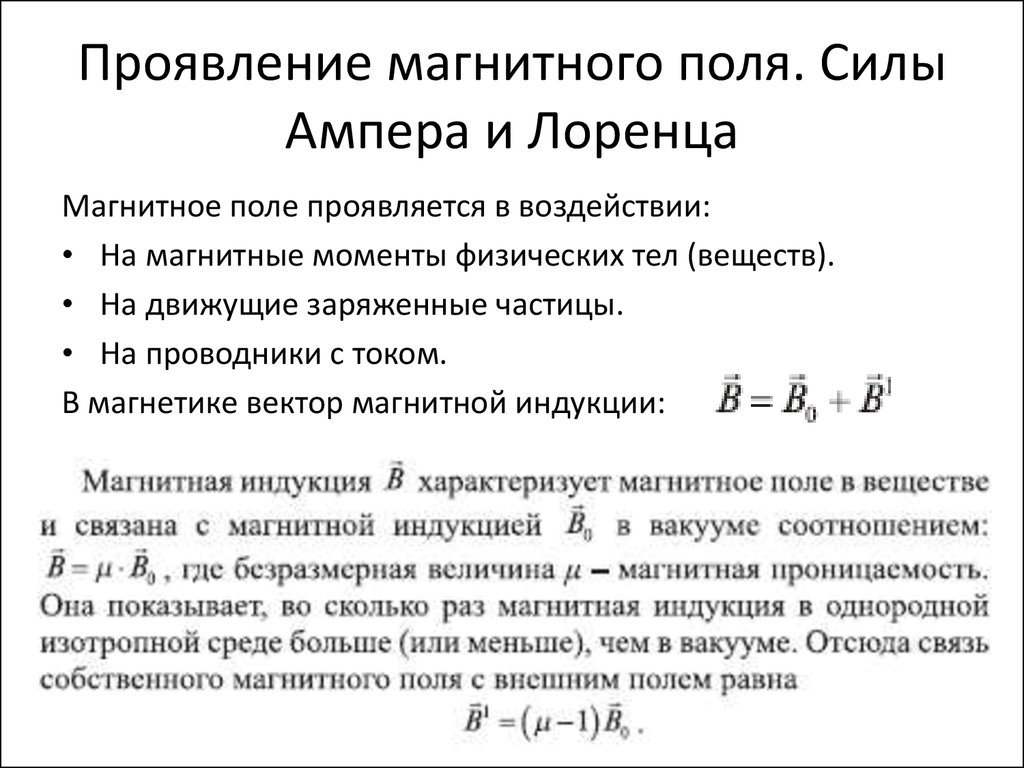

Магнитная проницаемость определяется формулой:

Тела, у которых μ меньше единицы (например, медь), называются диамагнитными.

Тела, у которых μ больше единицы (например, воздух), называются парамагнитными.

Магнитная проницаемость диамагнитных и парамагнитных веществ очень близка к единице.

Особую группу составляют так называемые ферромагнитные вещества. Основными ее представителями являются железо, никель, кобальт и их сплавы.

Магнитная проницаемость ферромагнитных тел очень велика, поэтому все электромагниты снабжаются сердечниками из ферромагнитных материалов. При незначительном токе в обмотках в таких сердечниках возникают весьма большие магнитные потоки.

Рис. 1

Рис. 2

Характерным признаком ферромагнитных тел является зависимость их магнитной проницаемости от магнитной индукции и от предыдущих магнитных состояний тела.

Таким образом, магнитная проницаемость ферромагнитных тел является величиной непостоянной и изменяется в зависимости от магнитной индукции.

Следовательно, в формуле B = μ * H одновременно с Н изменяется В и μ. Поэтому для того, чтобы характеризовать магнитные свойства ферромагнитных тел, выражают зависимость между В и H графически в виде кривой. На представленном графике (рис. 2) по горизонтальной оси, называемой осью абсцисс, отложены значения напряженности поля в стали, а по вертикальной, называемой осью ординат, — соответствующие величины магнитной индукции в той же стали. Такую кривую называют кривой намагничивания.

Кривые намагничивания стали (железа) впервые были определены в 1871 г. знаменитым русским физиком А. Г. Столетовым.

При рассмотрении кривых намагничивания стали можно установить, что с увеличением напряженности магнитного поля H магнитная индукция В в железе вначале сильно возрастает, а затем приближается к максимальному значению и при дальнейшем увеличении H увеличивается незначительно, или, как говорят, достигает насыщения.

Большое значение для практических целей имеет построение графической зависимости В от H при так называемом циклическом намагничивании железа, т.

е. при изменении величины H от нуля до некоторого максимального значения и уменьшении H до нуля, затем изменении направления H и увеличении H до максимального значения, уменьшении H до нуля и увеличении H до максимального значения в первом направлении и т. д. (см. рис. 2).

Полученная замкнутая кривая АСА1С1А называется гистерезисной петлей. Гистерезисом называют отставание В от H в процессе намагничивания и размагничивания.

Теоретически доказано, что площадь, охватываемая гистерезисной петлей, пропорциональна электрической энергии, расходуемой на нагревание железа при его перемагничивании за один цикл. Потери энергии в электрических машинах и аппаратах, связанные с перемагничиванием, называются потерями на гистерезис.

Каждый сорт стали имеет свои кривые намагничивания, определяющие его магнитные свойства.

Определим величину магнитного потока Ф в кольцевой катушке (длина магнитопровода которой равна l, сечение магнитопровода S, магнитная проницаемость его материала μ), имеющей w витков, при прохождении по ней тока l.


Белорусский государственный университет транспорта — БелГУТ (БИИЖТ)

Регистрация на конференцию «Проблемы безопасности на транспорте»

Как поступить в БелГУТ:


дневное, заочное полное,
заочное сокращенное

Как получить место


в общежитии БелГУТа

Как поступить иностранному гражданину

События

Все события

ПнВтСрЧтПтСбВс

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Дата : 2022-10-14

15

16

17

18

19

20

21

22

23

24

25

26

Дата : 2022-10-26

27

Дата : 2022-10-27

28

29

30

31

Все анонсы

  • График проведения открытых занятий на 1 семестр 20. ..
  • С Днем учителя!
  • Курсы по 1C, AutoCAD, CorelDRAW, VISIO, Autodesk I…
  • Запись на донорство
  • Акция «ЭТАЛОН.Студент.by»
  • Экспозиции, посвященные Грунтову П.С. и Белому В.А…
  • Угадай мелодию
  • Открытая лекция Велюгиной Н.Е. «НАДСТРОЙКА, ПРИСТР…
  • Конкурс кандидатов в перспективный кадровый резерв…
  • Логистика. Обучение для студентов выпускных курсов…

Анонсы

Университет

Абитуриентам

Студентам

Конференции

Приглашения

График проведения открытых занятий на 1 семестр 20…

С Днем учителя!

Курсы по 1C, AutoCAD, CorelDRAW, VISIO, Autodesk I…

Запись на донорство

Новости

Университет

Международные связи

Спорт

Воспитательная работа

Жизнь студентов

Новости подразделений



  • Воспитательная работа

Молодежь БелГУТа за сохранение исторической памяти. ..
03 октября 2022

  • Университет

Новый номер газеты «Вести БелГУТа»
03 октября 2022

  • Воспитательная работа

Гомель встретил участников международного детско-молодежного марафона …
03 октября 2022

  • Университет

Заседание комиссии по противодействию коррупции 30 сентября 2022 года…
30 сентября 2022

  • Воспитательная работа

Встреча с ветераном спецчастей подразделений оперативной разведки Гене…
30 сентября 2022

  • Университет

За верность традициям в образовании
30 сентября 2022

  • Студенческая жизнь

ВОЛОНТЁРЫ БЕЛГУТА | КОРОТКО О ВАЖНОМ
30 сентября 2022

  • Университет

Делегация российского Военного института железнодорожных войск и военн. ..
30 сентября 2022

  • Университет

День учителя во Дворце Республики
30 сентября 2022

Другие новости

  • Меломаны БелГУТа сыграли в «Угадай мелодию»…
  • Наркотики. Ответственность. Последствия…
  • Победа в соревнованиях по гребле на байдарках…
  • Команда РОО «Белая Русь» заняла 3 командное место…
  • Участие в V Международном образовательном форуме «Алтай – Азия 2022: Е…
  • Волонтеры студсовета в приюте для бездомных животных…
  • Встреча в общежитии «Я выбираю жизнь!»
  • Повышение квалификации по теме «Учет труда и заработной платы в органи…
  • Тыдзень роднай мовы «Як ты дорага мне, мая родная мова»…
  • Турнир по игре на джойстиках в «Mortal Combat» состоялся…
  • Против COVID-19 в БелГУТе

КУДА ПОСТУПАТЬ

Все факультеты

БелГУТ на Доске почета

Достижения университета

Предложения

Все предложения

Видеотека

Все видео

Фотогалерея

Все фото

Электричество и магнетизм

В диэлектриках, помимо силовой характеристики электрического поля Е, мы ввели также вспомогательную величину — вектор электрического смещения

В наиболее распространенном случае линейной зависимости поляризованности изотропного диэлектрика от напряженности поляризующего поля имело место соотношение



Для магнетиков аналогичным образом также вводится вспомогательная величина — напряженность магнитного поля Н



(7. 12)

обратите внимание на разные знаки, с которыми входят Р для диэлектриков и вектор J для магнетиков). С учетом полученных выше соотношений имеем

так что



(7.13)



 В СИ единицей измерения напряженности магнитного поля является ампер на метр (А/м):



Подчеркнем, что аналогом вектора напряженности электрического поля  является именно вектор магнитной индукции , а векторы  и  играют вспомогательную роль. Следует избегать ложных иллюзий, вызванных исторически закрепившимся названием «напряженность» магнитного поля для вектора . В терминах  полученные соотношения принимают вид



(7.14)

где  — магнитная восприимчивость магнетика.

Мы видели, что циркуляция магнитной индукции в вакууме определялась током, пронизывающим выбранный контур L



Аналогичное выражение, естественно, справедливо и для циркуляции вектора   в веществе, но циркуляция собственного поля магнетика



приведет к появлению в правой части суммы молекулярных токов, которые нам не известны. Это крайне неудобно. Положение спасает введенный вектор напряженности магнитного поля Н. Из определения (7.12) и соотношения (7.10) следует



(7. 15)

так что циркуляция вектора напряженности магнитного поля определяется только макроскопическими токами в системе



(7.16)

где I — полный макроскопический ток через контур L. Его можно выразить через плотность тока  через любую поверхность S, натянутую на контур L



(7.17)



где dS = ndS, а вектор  — единичный нормальный вектор к элементарной площадке площадью dS

Для иллюстрации применения полученных формул вычислим магнитную индукцию в соленоиде с линейной плотностью витков n и силой тока I, если витки намотаны на сердечник с магнитной проницаемостью m. Найдем циркуляцию вектора напряженности магнитного поля Н  по тому же контуру, что и прежде (см. рис. 6.18). Ответ нам, в сущности, известен



(ср. с (6.34)). Контур охватывает тот же суммарный ток nlI, и (7.16) приводит к равенству

Используя теперь связь В = m0mH, получаем выражение для магнитной индукции поля соленоида, заполненного магнетиком



(7.18)

По сравнению с выражением (6.35) для соленоида без сердечника, здесь появился дополнительный множитель .

Какая напряженность поля лучше всего для МРТ

Как напряженность поля влияет на качество изображений и как выбрать магнитно-резонансый томограф с оптимальными характеристиками

Понять, как напряженность (сила) магнитного поля аппарата МРТ влияет на результат обследования, поможет приведенный ниже текст из книги «Магнитный Резонанс в Медицине» профессора П. А. Ринка, председателя Европейского Форума по магнитному резонансу.

Битва магнитных полей

Как почти все в нашем мире, МР-томографы появляются самых разных размеров: особо-малые, малые, средние, большие и особо-большие. В силу технической природы МРТ их называют приборами с ультраслабым, слабым, средним, сильным и сверхсильным магнитными полями. Эти эпитеты относятся к напряженности постоянного магнитного поля соответствующего прибора. Эта напряженность измеряется в тесла (Тл), в единицах, несколько лет назад заменивших прежнюю единицу Гаусс (Гс), хотя Гаусс по-прежнему иногда используют (10000 Гс=1 Тл). Приборы со сверхслабым полем работают при напряженности менее 0.1 Тл, со слабым — от 0.1 до 0.5 Тл, средним — от 0.5 до 1 Тл, сильным — от 1 до 2 Тл, а со сверхсильным — более 2 Тл.

В клинической обстановке служба радиологической безопасности запрещает применение МР-томографов с полем более 2.5 Тл. Свыше этого предела поля предполагаются потенциально опасными и могут допускаться для исследовательских лабораторий.

При описании МР-аппаратуры, ученые-естественники предпочитают говорить не о полях, а о частотах. Это обусловлено тем, что различные ядра в периодической системе имеет разные МР-частоты. В поле 1 Тл, например, протоны резонируют на 42.58 МГц. Для клинической медицинской МР-томографии эти различия пока несущественны, т.к. используется только протонный МР.

Прогуливаясь по величайшей в мире коммерческой выставке радиологического оборудования на ежегодном митинге Радиологического общества Северной Америки, можно найти малые МРТ-приборы, работающие на 0.06 Тл и гигантские томографы, работающие на 2 Тл. Магниты, конечно, у них разные: ниже примерно 0.3 Тл либо постоянные магниты, либо резистивные электромагниты (с железным сердечником или без него), а выше — магнит должен быть сверхпроводящим. Каждый из указанных типов магнитов имеет свои достоинства и недостатки.

Почему встречаются малые МР-томографы со сверхслабыми полями наряду с приборами, работающими с магнитным полем в 100 раз сильнее? Почему не выживают томографы только со слабым или только с сильным полем?

Эта проблема величины магнитного поля с начала 1980-х годов расколола МРТ-сообщество. В то время МР-томографы работали в слабых полях, многие прототипы имели поле около 0.15 Тл. Исследователи не верили, что возможна томография в более сильных полях: казалось, что более высокие радиочастоты не будут равномерно пронизывать человеческое тело. Подобно многим другим предсказаниям в МРТ, это предсказание было ошибочным.

МР-томограммы тогда были очень грубыми, неотчетливыми и, вообще говоря, хуже рентгеновских, полученных на вычислительных томографах. Разработчиков МР-томографов на фирмах-изготовителях все время допрашивали: „Как можно улучшить качество МР-томографов?» Ответ был прост: „Усилить магнитное поле».

Из аналитических приложений МР было известно, что отношение сигнал/ шум возрастает с ростом поля. Чем больше это отношение, тем лучше будет изображение. Но более сильное поле требует больших градиентов, чтобы снизить влияние артефактов, обусловленных химическими сдвигами, растущими вместе с полем. Сильные градиенты увеличивают пространственное разрешение. Эти простые соображения заставили некоторых изготовителей под давлением своих разработчиков и специалистов по маркетингу сделать решительный выбор в пользу сверхпроводящих магнитных систем. Такие системы — огромные динозавроподобные изделия. Они были дорогими, сложными в изготовлении, дорогими в эксплуатации, но с их помощью было реализовано выдающееся качество изображения.

Другим аргументом в поддержку разработки томографов с сильными магнитными полями было то обстоятельство, что только они позволяли совместить МР-томографию с локальной МР-спектроскопией по ядрам углерода, фосфора и протонам. А в то время одной из целей разработки МР-интроскопии для медицины было объединение томографии и спектроскопии для одновременного получения морфологической информации и сведений о метаболизме в соответствующей точке человеческого организма. Спектроскопическая информация будет тем более детальной, чем сильнее магнитное поле.

Однако, in vivo-спектроскопия не получила распространения в клиниках, тогда как популярность МРТ росла взрывоподобно. Правилом становились специализированные на томографии МР-приборы, а комбинированные приборы и медицинская спектроскопия оставались исключениями.

Затем необходимость сильных магнитных полей в томографии стали подвергать сомнению. Техническое развитие привело к тому, что качество изображения и пространственное разрешение томографа со слабыми и средними полями стало не хуже, а иногда и лучше, чем в сильных полях, хотя тогда и отсутствовало научное обоснование этих достижений. Дополнительные исследования показали, что наиболее важный для медицинской томографии фактор, а именно, контраст тканей, по крайней мере для ряда диагностических проблем в связи с центральной нервной системой, в средних магнитных полях оказывается наилучшим, слегка убывая затем при увеличении магнитного поля.

Строгий научный подход к этой проблеме и тогда еще не был разработан. На конференции 1983 года в Сан-Франциско дебаты на эту тему перенеслись из зала в коридор и чуть не дошли до драки между сторонниками идеологии сильных полей, чья компания сосредоточила все свои усилия на томографах с полем 1. 5 Тл, и сторонником слабых полей, чья компания пропагандировала томограф с полем 0.35 Тл. Линия фронта в этой войне была непроходимой, окопы — глубокими. Вы должны были принадлежать либо к одному лагерю, либо к другому. Все большие компании переметнулись к сторонникам сильных полей и рекламировали эти поля со всей мощью своих отделов маркетинга. В некоторых странах субсидии на разработку систем с сильными полями обошлись налогоплательщикам в миллионы долларов.

Однако, в одно прекрасное утро покупатели МРТ проснулись и увидели ров заполненным. Одна компания решила выйти на рынок приборов со средними полями, другая — последовала за ней, а третья — пошла на компромисс, решив создать МР-томограф, работающий с полем, промежуточным между принятыми до того „стандартами».

Причины этих действий никогда публично не обсуждались, но медики убедились в том, что тот выигрыш в чувствительности, который рост магнитного поля дает в МР-спектроскопии, не производит аналогичного эффекта в медицинской МР-томографии, если речь идет о всем теле человека.

Дело в том, что тело человека с ростом магнитного поля порождает дополнительный шум, ограничивающий суммарный рост чувствительности. Кроме того, никто не мог предвидеть, что в сильных полях возникнут такие новые проблемы, как артефакты, обусловленные непроизвольными движениями пациента. Вполне очевидны были опасности, связанные с ростом поля, а также неизбежное удорожание техники. А между тем томографы со слабыми и средними полями становились все меньше при неуклонном улучшении обеспечиваемых ими диагностических результатов.

Разумеется, томографы с сильными полями оставались хорошим диагностическим средством и сохраняли свой рынок. Определенные преимущества за ними сохранялись: сверхбыстрые экспозиции, например, все-таки легче обеспечить в сильных полях за счет роста аппаратурной чувствительности.

Но, скорее всего, в будущем большинство МР-томографов будут работать в слабых и средних полях. Соотношение будет зависеть от конкретного рынка. Основная доля МР-томографов со слабыми и сильными полем будет установлена в Японии, за ней будет следовать Европа, в меньшей степени — США. Новое поколение пользователей МРТ, небольшие больницы и частные врачи, будут предпочитать более дешевые МР-томографы, которые обеспечивают возможность проведения подавляющего большинства наиболее часто встречающихся диагностических обследований. Большие госпитали, в особенности те из них, которые интересуются локальной спектроскопией и исследованиями в области функциональной томографии, сохранят интерес к сильным магнитным полям, но и они будут покупать томографы со слабыми и средними полями в качестве вторых и третьих установок для массовых обследований ( и разгрузки от них большого томографа).

Если бы все это было известно и принято во внимание 8-10 лет назад, то гораздо больше пациентов могли бы получить доступ к МР-томографии, и медицинское МР-оборудование могло быть не столь дорогим, как сегодня.

Конвертер напряженности магнитного поля • Магнитостатика, магнетизм и электродинамика • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Функциональность этого сайта будет ограничена, так как в Вашем браузере отключена поддержка JavaScript!

Магнитостатика, магнетизм и электродинамика

Магнитостатика — раздел классической электродинамики, изучающий взаимодействие постоянных токов посредством создаваемого ими постоянного магнитного поля и способы расчета магнитного поля в этом случае.

Электродинамика — раздел физики, изучающий силы, возникающие при взаимодействии электрически заряженных частиц и тел. Эти силы объясняются в электродинамике с помощью электромагнитных полей. Силы электромагнитного взаимодействия лежат в основе большинства явлений, с которыми мы встречаемся в повседневной жизни. Часть привычных явлений обусловлена действием гравитационных сил.

Электромагнитное поле — физическое поле, появляющееся при взаимодействии движущихся заряженных телами или частиц. Электромагнитное поле можно рассматривать как сочетание электрического и магнитного полей.

Электрическое поле — физическое поле, окружающее электрически заряженные частицы, проводники с проходящими в них электрическими токами и изменяющиеся во времени и пространстве магнитные поля.

Магнитное поле — физическое силовое поле, окружающее заряженные частицы, проводники с электрическим током, магнитные материалы и переменные электрические поля, а также действующее на проводники с электрическим током, движущиеся электрические заряды и тела, обладающие магнитным моментом. Магнитное поле в любой точке определяется направлением и силой и таким образом является векторным полем. Магнитное поле характеризуется двумя основными величинам — вектором магнитной индукции В и вектором напряженности магнитного поля H.

Конвертер напряженности магнитного поля

Напряжённость магнитного поля — векторная величина H, характеризующая величину и направление магнитного поля в данной точке в данное время.

В Международной системе единиц (СИ) напряженность магнитного поля измеряется в амперах на метр (А/м), в системе СГСМ (абсолютная электромагнитная система сантиметр-грамм-секунда) — в эрстедах (Э). 1 эрстед равен напряжённости магнитного поля в вакууме при индукции 1 гаусс.

Использование конвертера «Конвертер напряженности магнитного поля»

На этих страницах размещены конвертеры единиц измерения, позволяющие быстро и точно перевести значения из одних единиц в другие, а также из одной системы единиц в другую. Конвертеры пригодятся инженерам, переводчикам и всем, кто работает с разными единицами измерения.

Изучайте технический английский язык и технический русский язык с нашими видео! — Learn technical English and technical Russian with our videos!

Пользуйтесь конвертером для преобразования нескольких сотен единиц в 76 категориях или несколько тысяч пар единиц, включая метрические, британские и американские единицы. Вы сможете перевести единицы измерения длины, площади, объема, ускорения, силы, массы, потока, плотности, удельного объема, мощности, давления, напряжения, температуры, времени, момента, скорости, вязкости, электромагнитные и другие.
Примечание. В связи с ограниченной точностью преобразования возможны ошибки округления. В этом конвертере целые числа считаются точными до 15 знаков, а максимальное количество цифр после десятичной запятой или точки равно 10.

Для представления очень больших и очень малых чисел в этом калькуляторе используется компьютерная экспоненциальная запись, являющаяся альтернативной формой нормализованной экспоненциальной (научной) записи, в которой числа записываются в форме a · 10x. », то есть «…умножить на десять в степени…». Компьютерная экспоненциальная запись широко используется в научных, математических и инженерных расчетах.

  • Выберите единицу, с которой выполняется преобразование, из левого списка единиц измерения.
  • Выберите единицу, в которую выполняется преобразование, из правого списка единиц измерения.
  • Введите число (например, «15») в поле «Исходная величина».
  • Результат сразу появится в поле «Результат» и в поле «Преобразованная величина».
  • Можно также ввести число в правое поле «Преобразованная величина» и считать результат преобразования в полях «Исходная величина» и «Результат».

Мы работаем над обеспечением точности конвертеров и калькуляторов TranslatorsCafe.com, однако мы не можем гарантировать, что они не содержат ошибок и неточностей. Вся информация предоставляется «как есть», без каких-либо гарантий. Условия.

Если вы заметили неточность в расчётах или ошибку в тексте, или вам необходим другой конвертер для перевода из одной единицы измерения в другую, которого нет на нашем сайте — напишите нам!

Канал Конвертера единиц TranslatorsCafe. com на YouTube

Random converter

Конвертер напряженности магнитного поля

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыИмпульс (количество движения)Импульс силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Исходная величина

ампер на метрампер-виток на метркилоампер на метрэрстед

Преобразованная величина

ампер на метрампер-виток на метркилоампер на метрэрстед

Работа и заказы

Вы можете бесплатно разместить заказы на перевод или информацию о вакансиях на нашей доске объявлений о работах для переводчиков!

Опилки в магнитном поле кубических магнитов

Общие сведения

Историческая справка

Напряжённость магнитного поля. Определение

Напряжённость магнитного поля. Физика явлений

Применение напряжённости магнитного поля в технике

Магнитометры

Металлодетекторы

Эффект Холла и устройства на его основе

Применение измерения напряжённости магнитного поля в медицине

Визуализация напряжённости магнитного поля

Изучайте технический русский язык с этим видео! — Learn technical Russian with this video!

Общие сведения

Магнитная пленка-визуализатор позволяет «заглянуть внутрь» мощного неодимового магнита

Напряжённость магнитного поля и магнитная индукция. Казалось бы, зачем было физикам усложнять и без того сложные физические понятия при описании явлений магнетизма? Два вектора, одинаково направленные, отличающиеся разве что коэффициентом пропорциональности — ну какой в этом смысл с точки зрения простого человека, не слишком обременённого знаниями из области современной физики?

Тем не менее, именно в этом различии скрываются нюансы, позволившие учёным открыть и удивительные свойства различных веществ, и законы их взаимодействия с магнитным полем, и даже изменить наши представления об окружающем мире.

В действительности за этой разницей скрывается различный методологический подход. Упрощенно говоря, в случае использования понятия напряжённости магнитного поля мы пренебрегаем влиянием магнитного поля на вещество в конкретном случае; в случае применения понятия магнитной индукции, мы учитываем этот фактор.

С технической точки зрения, напряжённость магнитного поля сколь угодно сложной конфигурации достаточно просто рассчитать, а результирующую магнитную индукцию — измерить.

Левитация пиролитического графита

За этой кажущейся простотой скрывается титанический труд целой плеяды учёных, разделённых во времени и пространстве. Их идеи и концепции определили и определяют развитие науки и техники в прошлом, настоящем и будущем.

И неважно, как скоро мы овладеем термоядерной энергией с помощью нового поколения термоядерных реакторов, основанных на удержании «горячей» плазмы магнитным полем. Когда отправим в космос новые поколения исследовательских роботов на ракетах, основанных на применении иных принципов, чем сжигание химического топлива. Или, в частности, решим задачу коррекции орбит микроспутников двигателями Холла. Или насколько полно сможем утилизировать энергию Солнца, как быстро и дёшево мы сможем передвигаться по нашей планете — имена первопроходцев науки навеки останутся в нашей памяти.

Магнитная пленка показывает как намагничен магнит для холодильника

Уже современному поколению учёных и инженеров двадцать первого века, вооружённому накопленными знаниями своих предшественников, покорится задача магнитной левитации, пока апробированная в лабораториях и пилотных проектах; и проблема извлечения энергии из окружающей среды с помощью технической реализации «демона Максвелла» с использованием невиданных до сих пор материалов и взаимодействий нового типа. Первые прототипы таких устройств уже появились на Kiсkstarter.

При этом будет решена главная проблема человечества — превращения в тепло накопленных за сотни миллионов лет запасов углей и углеводородов, нещадно изменяющих продуктами сгорания климат нашей планеты. И грядущая термоядерная революция, гарантирующая, вслед за её бездумным освоением, тепловую смерть всякой органической жизни на Земле, не станет смертным приговором цивилизации. Ведь энергия любого вида, которую мы расходуем, в конце концов превращается в тепло и нагревает нашу планету.

Дело за малым — временем; доживём — увидим!

Историческая справка

Несмотря на то, что сами магниты и явление намагничивания были известны издавна, научное изучение магнетизма началось с работ французского средневекового учёного Пьера Пелерена де Марикура в далёком 1269 году. Де Марикур подписывал свои труды именем Петруса Перегрина (лат. Petrus Peregrinus).

Слева направо: Симеон Дени Пуассон, Шарль Огюстен де Кулон, Ханс Кристиан Эрстед, Андре-Мари Ампер, Уильямо Гилберт. Источник: Википедия

Исследуя поведение железной иглы возле сферического магнита, учёный обнаружил, что игла по-особенному ведёт себя возле двух точек, названных им полюсами. Так и подмывает дать аналогию с магнитными полюсами Земли, но в то время за такой образ мыслей легко можно было отправиться на костёр! Кроме того, исследователь обнаружил, что любой магнит всегда имеет (в современном представлении) северный и южный полюса. И как не распиливай магнит в продольном или в поперечном сечении, всё равно каждый из полученных магнитов всегда будет иметь два полюса, как бы тонок он ни был.

«Крамольная» идея о том, что Земля сама по себе является магнитом, была опубликована английским врачом и натуралистом Уильямом Гилбертом в работе «De Magnete», увидевшей свет почти три века спустя в 1600 году.

Слева направо: Уильям Томпсон (лорд Кельвин), Феликс Савар, Франц Эрнст Нейман, Майкл Фарадей, Карл Фридрих Гаусс, Жан-Батист Био. Источник: Википедия

В 1750 году английский учёный Джон Митчелл установил, что магниты притягиваются и отталкиваются (взаимодействуют) в соответствии с законом «обратных квадратов». В 1785 году французский учёный Шарль Огюстен де Кулон экспериментально проверил предположения Митчелла и установил, что северный и южный магнитные полюса не могут быть разъединены. Тем не менее, по аналогии с открытым им ранее законом взаимодействия электрических зарядов, Кулон всё же предположил существование и магнитных зарядов — гипотетических магнитных монополей.

Основываясь на известных ему на то время фактов о магнетизме и на преобладающем в то время в науке методологическом подходе к построению теорий взаимодействия как о некоторых жидкостях, в 1824 году соотечественник Кулона Симеон Дени Пуассон создал первую успешную модель магнетизма. В его теоретической модели магнитное поле описывалось диполями магнитных зарядов.

Но буквально сразу же три открытия подряд поставили под сомнение модель Пуассона. Рассмотрим их ниже.

Датский физик Ханс Кристиан Эрстед в 1819 году заметил отклонение стрелки магнитного компаса при включении и отключении электрического тока, протекающего через проводник в виде проволоки, обнаружив, таким образом, взаимосвязь между электричеством и магнетизмом.

В 1820 году французский учёный Андре-Мари Ампер установил, что проводники с токами, текущими в одном направлении притягиваются, а в противоположном — отталкиваются. В том же 1820 году французские физики Жан-Батист Био и Феликс Савар открыли закон названный впоследствии их именами. Этот закон позволял рассчитать напряжённость магнитного поля вокруг любого проводника с током вне зависимости от его геометрической конфигурации.

Обобщая полученные теоретические и экспериментальные данные, Ампер высказал идею об эквивалентности электрических токов и проявлений магнетизма. Он разработал свою модель магнетизма, в которой заменил магнитные диполи циркуляцией электрических токов в крошечных замкнутых петлях. Модель проявления магнетизма Ампера имела преимущество перед моделью Пуассона, поскольку объясняла невозможность разделения полюсов магнитов.

Демонстрация электромагнитной индукции с помощью катушки, гальванометра и постоянного магнита

Ампер также предложил для описания таких явлений термин «электродинамика», который расширил применение науки об электричестве к динамическим электрическим объектам, дополняя тем самым электростатику. Пожалуй, наибольшее влияние на понимание сути проявлений магнетизма оказала концепция представления взаимодействия магнитов через силовое поле, описываемое силовыми линиями, предложенная английским учёным Майклом Фарадеем. Открытое в 1831 году Фарадеем явление электромагнитной индукции позднее было объяснено немецким математиком Францем Эрнстом Нейманом. Последний доказал, что возникновение электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него, является просто следствием закона Ампера. Нейман ввел в обиход науки понятие векторного магнитного потенциала, который во многом эквивалентен напряжённости силовых линий магнитного поля Фарадея.

Окончательную точку в споре двух моделей магнетизма поставил в 1850 году выдающийся английский физик Уильям Томпсон (лорд Кельвин). Введя понятие намагниченности среды M, в которой имеется магнитное поле, он не только установил зависимость между напряжённостью магнитного поля H и вектором магнитной индукции B, но и определил области применимости этих понятий.

Напряжённость магнитного поля. Определение

Напряжённость магнитного поля — это векторная физическая величина, равная разности вектора магнитной индукции B и вектора намагниченности М. В Международной системе единиц (СИ) значение напряжённости магнитного поля определяется формулой:

H = (1/μ0) · BM

где μ₀ — магнитная постоянная, иногда её называют магнитной проницаемостью вакуума

В системе единиц СГС напряженность магнитного поля определяется по другой формуле:

Н = B — 4·π·М

В Международной системе единиц СИ напряжённость магнитного поля измеряется в амперах на метр (А/м), в системе СГС — в эрстедах (Э).

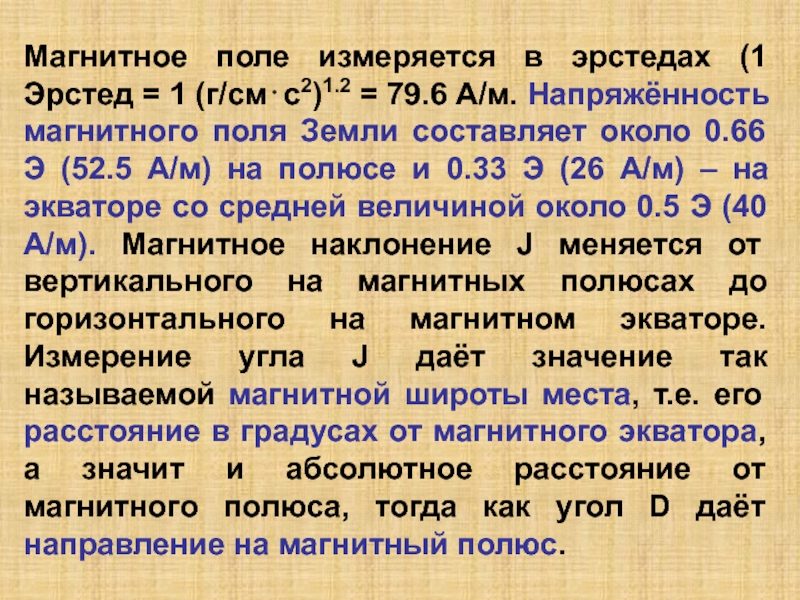

В электротехнике встречается также внесистемная единица измерения напряжённости — ампер-виток на метр. С другими величинами измерения напряжённости магнитного поля, применяемыми в различных приложениях, и их переводами из одной величины в другую, можно ознакомиться в конвертере физических величин.

Измерительные приборы для измерения величины напряжённости магнитного поля, как и приборы для измерения магнитной индукции, называют тесламетрами или магнитометрами.

Напряжённость магнитного поля.

Физика явлений

Исследовательский токамак (тороидальная камера с магнитными катушками), работавший в научно-исследовательском институте государственной энергетической компании Hydro-Québec в пригороде Монреаля c 1987 по 1997 год, когда проект был закрыт для экономии бюджетных средств. Установка находится в экспозиции Канадского музея науки и техники

В вакууме (в классическом понимании этого термина) или в отсутствие среды, способной к магнитной поляризации или в случаях, когда магнитной поляризацией среды можно пренебречь, напряжённость магнитного поля Н совпадает (с точностью до коэффициента) с вектором магнитной индукции В. Для системы СГС этот коэффициент равен 1, для системы единиц СИ — μ0.

Напряжённость магнитного поля обусловлена свободными (внешними) токами, которые легко измерить или рассчитать. То есть напряжённость имеет смысл для внешнего магнитного поля, создаваемого катушкой с током, в которую вставлен материал, способный намагничиваться. Если нас не интересует поведение материала под действием магнитного поля, то достаточно оперировать только напряжённостью магнитного поля. Например, напряженности будет достаточно для технического расчёта взаимодействия магнитных полей двух или более катушек с током. Результирующая напряжённость будет векторной суммой полей, создаваемых отдельными катушками с током.

Поскольку большинство электромагнитных устройств работает в воздушной среде, важно знать её магнитную проницаемость. Абсолютная магнитная проницаемость воздуха приблизительно равна магнитной проницаемости вакуума и в технических расчётах принимается равной 4π• 10⁻⁷ Гн/м.

Иное дело, когда нас интересует именно поведение среды, способной к намагничиванию, например, при использовании ядерных магниторезонансных явлений. При ЯМР ядра атомов, иначе называемые нуклонами и обладающие полуцелым спином (магнитным моментом), при воздействии магнитного поля поглощают или излучают электромагнитную энергию на определённых частотах. В этих случаях необходимо учитывать именно магнитную индукцию.

В видеомагнитофонах, которые были популярными в конце XX и начале XXI века, используется несколько шаговых двигателей, в основе которых лежит как раз использование магнитного поля обмоток

Применение напряжённости магнитного поля в технике

В большинстве случаев практического применения магнитного поля, например, для его создания или для измерения его величины, напряжённость магнитного поля играет ключевую роль. Существует множество примеров использования магнитного поля, в первую очередь в измерительной технике и в различных установках для проведения экспериментов.

Магнитное поле определённой силы и конфигурации удерживает плазменные шнуры или потоки заряженных частиц в исследовательских термоядерных реакторах и в ускорителях элементарных частиц, предотвращая тем самым охлаждение плазмы при контакте с ограждающими стенками. Оно же отклоняет потоки ионов или электронов в спектрометрах и кинескопах.

Измерение напряжённости магнитного поля Земли в различных точках очень важно для оценки состояния её магнитосферы. Существует даже целая сеть наземных станций и группировок научных спутников для мониторинга напряжённости магнитного поля Земли. Их работа позволяет предсказывать магнитные бури, возникающие на Солнце, сводя к минимуму, насколько это возможно, их последствия.

Детектор магнитных аномалий берегового патрульного самолета Королевских ВВС Канады Lockheed CP-140 Aurora

Измерение напряженности поля даёт возможность проводить различные изыскания, сортировать материалы и мусор, а также обеспечивать нашу безопасность, обнаруживая оружие террористов или заложённые мины.

Магнитометры

Магнитометрами называется целый класс измерительных приборов, предназначенных для измерения намагниченности материалов или для определения силы и направления магнитного поля.

Первый магнитометр был изобретён великим немецким математиком и физиком Карлом Фридрихом Гауссом в 1833 году. Этот прибор представлял собой оптический прибор с крутящимся намагниченным стержнем, подвешенным на золотой нити, и приклеенным к нему перпендикулярно оси магнита зеркалом. Измерялось различие колебаний намагниченного и размагниченного стержня.

Ныне используются более чувствительные магнитометры на иных принципах, в частности, на датчиках Холла, джозефсоновских туннельных контактах (СКВИД-магнитометры) индукционные и на ЯМР-резонансе. Они находят широкое применение в различных приложениях: измерении магнитного поля Земли, в геофизических исследованиях магнитных аномалий и в поиске полезных ископаемых; в военном деле для обнаружения объектов типа подводных лодок, затонувших кораблей или замаскированных танков, искажающих своим полем магнитное поле Земли; для поиска неразорвавшихся или заложенных боеприпасов на местах ведения боевых действий. В связи с миниатюризацией и снижением потребления тока, современными магнитометрами оснащаются смартфоны и планшеты. Ныне магнитометры входят как неотъемлемый компонент в оборудование разведывательных беспилотных летательных аппаратов и спутников-шпионов.

Металлоискатель на пляже

Любопытная деталь: в связи с повышением чувствительности магнитометров, одним из факторов перехода строительства подводных лодок на титановые корпуса вместо стальных корпусов было именно радикальное снижение их заметности в магнитном поле. Ранее подлодкам со стальным корпусом, как, впрочем, и надводным кораблям, приходилось время от времени проходить процедуру демагнетизации.

Магнитометры применяются при бурении скважин и проходке штолен, в археологии для оконтуривания раскопок и поиска артефактов, в биологии и медицине.

Металлодетекторы

Попытки использования напряжённости магнитного поля в военном деле предпринимались со времён Первой мировой войны, оставившей на полях сражений миллионы неразорвавшихся боеприпасов и установленных мин. Наиболее удачной оказалась разработка в начале 40-х годов прошлого столетия, поручика польской армии Юзефа Станислава Косацкого, принятая на вооружение британской армией и сослужившая немалую пользу при обезвреживании минных полей во время преследовании отступающих немцев войсками генерала Монтгомери при второй битве под Эль-Аламейном. Несмотря на то, что оборудование Коcацкого было выполнено на электронных лампах, оно весило всего 14 килограммов вместе с аккумуляторами питания и было настолько эффективным, что его модификации использовались британской армией в течение 50 лет.

Теперь нас не удивляет, в связи с распространением терроризма, прохождение перед посадкой на самолёт или на футбольные матчи сквозь индукционные рамки металлодетекторов, обследование охраной объектов нашего багажа или личный досмотр ручными металлоискателями на предмет обнаружения оружия.

Широкое распространение получили и бытовые металлоискатели, на пляжах модных курортов стала привычной картина искателей утерянных сокровищ, прочёсывающих местные пляжи в надежде найти что-либо ценное.

Эффект Холла и устройства на его основе

Использование датчика Холла в мобильном телефоне. Слева: магнитная пленка-визуализатор показывает наличие магнита в крышке чехла для телефона. Центр: если крышка закрыта, находящийся в ней магнит активизирует датчик Холла и телефон показывает часы, которые видны в окошке крышки. Справа: тот же эффект достигается с помощью магнита

Эдвин Холл (1855–1938). Источник: Википедия

Существует отдельный класс измерительных приборов, основанных на эффекте, открытом американским учёным Эдвином Холлом в 1879 году. Суть этого явления заключается в возникновении поперечной разности потенциалов (электрического поля) в проводнике с постоянным током, помещённым в магнитное поле, перпендикулярном направлению тока. Разность потенциалов вызвана различным действием силы Лоренца на носители зарядов противоположных знаков — они накапливаются возле противоположных сторон образца, пока электрическое поле не скомпенсирует действие силы Лоренца. Эффект Холла проявляется в различных материалах: в металлах он обусловлен отклонением электронов, в полупроводниках — отклонением электронов и дырок, в плазме — отклонением электронов и ионов.

В середине семидесятых датчики Холла широко использовались в клавиатурах; в клавишах были магнитики, которые управляли датчиками Холла

Поскольку сигнал, вырабатываемый за счёт эффекта Холла, относительно слаб, он требует дополнительного усиления. С развитием интегральной усилительной схемотехники появилась возможность технической реализации датчиков Холла, интегрированных с аналоговыми усилителями постоянного тока. Также они могут интегрироваться в едином корпусе с аналого-цифровыми преобразователями и логическими схемами, образуя интерфейс для подключения к портам микроконтроллеров и компьютеров. Такие датчики находят применение в различных областях науки и техники.

Приложение Компас для смартфона с операционной системой Андроид

По принципу действия датчики Холла относятся к датчикам бесконтактного типа, они нечувствительны к разного рода загрязнениям и воздействию воды, компактны и потребляют мало электроэнергии. Неудивительно, что по этим причинам линейные и логические датчики Холла широко применяются в современных технологиях. Например, вы, скорее всего, не подозреваете, что Ваш автомобиль буквально напичкан датчиками Холла: они работают в системе зажигания автомобиля, в системе автоблокировки колёс и торможения, в блокировке дверей и датчиках расхода топлива, контроля зарядки аккумулятора (датчик тока на основе эффекте Холла) и тахометрах. И принтер, выдающий вам на заправке чек, использует датчики Холла в бесколлекторных двигателях постоянного тока и в датчиках бумаги. Когда вы заходите в свой офис, открывая дверь магнитной карточкой, вы также пользуетесь считывателями магнитных карточек на основе датчиков Холла.

Использование датчика Холла в мобильном телефоне

Этот перечень можно продолжать достаточно долго, достаточно упомянуть применение датчиков Холла для определения положения крышки чехла в современных смартфонах. Следует отметить, что в качестве электронного компаса в смартфонах обычно используются магниторезистивные датчики так как их чувствительность к изменению магнитного поля намного выше, чем чувствительность датчиков Холла.

Применение измерения напряжённости магнитного поля в медицине

Александр Грейам Белл (1847–1922). Источник: Википедия

В 1874 году французский изобретатель Гюстав Труве разработал первое устройство для обнаружения пуль и осколков снарядов в теле раненых бойцов. Позднее изобретатель телефона американец Александр Белл (который обижался, когда его называли именно так, поскольку у него были не менее революционные изобретения в других областях техники) усовершенствовал этот аппарат и даже пытался с помощью него спасти раненого президента США Джеймса Гарфилда. К сожалению, попытка локализации пули оказалась неудачной.

Густав Пиер Труве (1839–1902). Источник: Википедия

Сейчас предложение врачей пройти МРТ-обследование в аппаратах, которые используют в работе напряженность магнитного поля, вызывает тревогу только из-за его возможных результатов, тем не менее, необходимость прохождения обследования не вызывает сомнения.

Визуализация напряжённости магнитного поля

Увидеть само магнитное поле и распределение его напряжённости в пространстве помогают современные магниточувствительные материалы — магнитные жидкости и плёнки. Конечно, можно пилить напильником какую-нибудь стальную деталь для получения некоторого количества железных опилок с целью повторить опыты с магнитами времён Средневековья. Современные высокотехнологичные разработки дают возможность их неоднократного использования без непроизводительного перевода материалов.

Ферромагнитная жидкость

Порой получаются довольно занимательные картинки прямо из мира, который нам не дано ощущать в силу нашего ограниченного восприятия. Но, возможно, именно они натолкнут вас на идею их применения в новом качестве и для новых целей.

Не менее занимательны опыты по воспроизведению шумов переориентации магнитных доменов, известных как эффект Баркгаузена. Обычно для этих опытов используют катушку металлической проволоки и вставленное в нее тело из материала, который легко намагничивается. Катушку подключают к усилителю чтобы слышать шум, вырабатываемый во время переориентации доменов. Когда тело намагничивается, магнитные домены перемещаются так, что вместо случайно направленных они становятся направленными в определенном направлении. Это движение и вызывает характерный шум, который слышен через усилитель и громкоговоритель. Для его перевода в ощутимый эффект, необходимо использовать дополнительные усилители и вставлять фильтр по частоте переменного тока (в Европе это фильтр на 50 Гц, в Штатах и Канаде — фильтр на 60 Гц) или фильтровать сигналы сетевой частоты программно.

Видите, как много полезных и интересных применений у напряженности магнитного поля? Надеюсь, что мы убедили вас попробовать некоторые наблюдения и эксперименты из этой статьи. Если вы не хотите проводить их сами, то на YouTube много занимательных видео на эту тему.

Ферромагнитная жидкость

Автор статьи: Сергей Акишкин

Unit Converter articles were edited and illustrated by Анатолий Золотков

Вас могут заинтересовать и другие конвертеры из группы «Магнитостатика, магнетизм и электродинамика»:

Конвертер магнитодвижущей силы

Конвертер магнитного потока

Конвертер магнитной индукции

Конвертер частоты и длины волны

Конвертер энергии и работы

Конвертер мощности

Конвертер силы

Компактный калькулятор Полный калькулятор Определения единиц

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Закон электромагнитной индукции — формулы, определение, примеры

Магнитный поток

Прежде, чем разобраться с тем, что такое электромагнитная индукция, нужно определить такую сущность, как магнитный поток.

Представьте, что вы взяли обруч в руки и вышли на улицу в ливень. Чем сильнее ливень, тем больше через этот обруч пройдет воды — поток воды больше.


Если обруч расположен горизонтально, то через него пройдет много воды. А если начать его поворачивать — уже меньше, потому что он расположен не под прямым углом к вертикали.


Теперь давайте поставим обруч вертикально — ни одной капли не пройдет сквозь него (если ветер не подует, конечно).


Магнитный поток по сути своей — это тот же самый поток воды через обруч, только считаем мы величину прошедшего через площадь магнитного поля, а не дождя.

Магнитным потоком через площадь ​S​ контура называют скалярную физическую величину, равную произведению модуля вектора магнитной индукции ​B​, площади поверхности ​S​, пронизываемой данным потоком, и косинуса угла ​α​ между направлением вектора магнитной индукции и вектора нормали (перпендикуляра к плоскости данной поверхности):



Магнитный поток



Ф — магнитный поток [Вб]

B — магнитная индукция [Тл]

S — площадь пронизываемой поверхности [м^2]

n — вектор нормали (перпендикуляр к поверхности) [-]

Магнитный поток можно наглядно представить как величину, пропорциональную числу магнитных линий, проходящих через данную площадь.

В зависимости от угла ​α магнитный поток может быть положительным (α < 90°) или отрицательным (α > 90°). Если α = 90°, то магнитный поток равен 0. Это зависит от величины косинуса угла.

Изменить магнитный поток можно меняя площадь контура, модуль индукции поля или расположение контура в магнитном поле (поворачивая его).

В случае неоднородного магнитного поля и неплоского контура, магнитный поток находят как сумму магнитных потоков, пронизывающих площадь каждого из участков, на которые можно разбить данную поверхность.

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Электромагнитная индукция

Электромагнитная индукция — явление возникновения тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего его.

Явление электромагнитной индукции было открыто М. Фарадеем.

Майкл Фарадей провел ряд опытов, которые помогли открыть явление электромагнитной индукции.

Опыт раз. На одну непроводящую основу намотали две катушки: витки первой катушки были расположены между витками второй. Витки одной катушки были замкнуты на гальванометр, а второй — подключены к источнику тока.

При замыкании ключа и протекании тока по второй катушке в первой возникал импульс тока. При размыкании ключа также наблюдался импульс тока, но ток через гальванометр тек в противоположном направлении.

Опыт два. Первую катушку подключили к источнику тока, а вторую — к гальванометру. При этом вторая катушка перемещалась относительно первой. При приближении или удалении катушки фиксировался ток.

Опыт три. Катушка замкнута на гальванометр, а магнит движется вдвигается (выдвигается) относительно катушки


Вот, что показали эти опыты:

  1. Индукционный ток возникает только при изменении линий магнитной индукции.

  2. Направление тока будет различно при увеличении числа линий и при их уменьшении.

  3. Сила индукционного тока зависит от скорости изменения магнитного потока. Может изменяться само поле, или контур может перемещаться в неоднородном магнитном поле.

Почему возникает индукционный ток?

Ток в цепи может существовать, когда на свободные заряды действуют сторонние силы. Работа этих сил по перемещению единичного положительного заряда вдоль замкнутого контура равна ЭДС.

Значит, при изменении числа магнитных линий через поверхность, ограниченную контуром, в нем появляется ЭДС, которую называют ЭДС индукции.

Онлайн-курсы физики в Skysmart не менее увлекательны, чем наши статьи!

Закон электромагнитной индукции

Закон электромагнитной индукции (закон Фарадея) звучит так:

ЭДС индукции в замкнутом контуре равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную контуром.

Математически его можно описать формулой:

Закон Фарадея



Ɛi — ЭДС индукции [В]

ΔФ/Δt — скорость изменения магнитного потока [Вб/с]

Знак «–» в формуле позволяет учесть направление индукционного тока. Индукционный ток в замкнутом контуре всегда направлен так, чтобы магнитный поток поля, созданного этим током сквозь поверхность, ограниченную контуром, уменьшал бы те изменения поля, которые вызвали появление индукционного тока.

Если контур состоит из ​N витков (то есть он — катушка), то ЭДС индукции будет вычисляться следующим образом.

Закон Фарадея для контура из N витков



Ɛi — ЭДС индукции [В]

ΔФ/Δt — скорость изменения магнитного потока [Вб/с]

N — количество витков [-]

Сила индукционного тока в замкнутом проводящем контуре с сопротивлением ​R​:

Закон Ома для проводящего контура



Ɛi — ЭДС индукции [В]

I — сила индукционного тока [А]

R — сопротивление контура [Ом]

Если проводник длиной l будет двигаться со скоростью ​v​ в постоянном однородном магнитном поле с индукцией ​B​ ЭДС электромагнитной индукции равна:

ЭДС индукции для движущегося проводника



Ɛi — ЭДС индукции [В]

B — магнитная индукция [Тл]

v — скорость проводника [м/с]

l — длина проводника [м]

Возникновение ЭДС индукции в движущемся в магнитном поле проводнике объясняется действием силы Лоренца на свободные заряды в движущихся проводниках. Сила Лоренца играет в этом случае роль сторонней силы.

Движущийся в магнитном поле проводник, по которому протекает индукционный ток, испытывает магнитное торможение. Полная работа силы Лоренца равна нулю.

Количество теплоты в контуре выделяется либо за счет работы внешней силы, которая поддерживает скорость проводника неизменной, либо за счет уменьшения кинетической энергии проводника.

Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам:

  • вследствие перемещения контура или его частей в постоянном во времени магнитном поле. Это случай, когда проводники, а вместе с ними и свободные носители заряда, движутся в магнитном поле
  • вследствие изменения во времени магнитного поля при неподвижном контуре. В этом случае возникновение ЭДС индукции уже нельзя объяснить действием силы Лоренца. Явление электромагнитной индукции в неподвижных проводниках, возникающее при изменении окружающего магнитного поля, также описывается формулой Фарадея

Таким образом, явления индукции в движущихся и неподвижных проводниках протекают одинаково, но физическая причина возникновения индукционного тока оказывается в этих двух случаях различной:

  • в случае движущихся проводников ЭДС индукции обусловлена силой Лоренца
  • в случае неподвижных проводников ЭДС индукции является следствием действия на свободные заряды вихревого электрического поля, возникающего при изменении магнитного поля.

Учёба без слёз (бесплатный гайд для родителей)

Пошаговый гайд от Екатерины Мурашовой о том, как перестать делать уроки за ребёнка и выстроить здоровые отношения с учёбой.

Правило Ленца

Чтобы определить направление индукционного тока, нужно воспользоваться правилом Ленца.

Академически это правило звучит следующим образом: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.


Давайте попробуем чуть проще: катушка в данном случае — это недовольная бабуля. Забирают у нее магнитный поток — она недовольна и создает магнитное поле, которое этот магнитный поток хочет обратно отобрать.

Дают ей магнитный поток, забирай, мол, пользуйся, а она такая — «Да зачем сдался мне ваш магнитный поток!» и создает магнитное поле, которое этот магнитный поток выгоняет.

Закон Ампера – College Physics: OpenStax

Глава 22 Магнетизм

Резюме

  • Рассчитайте ток, создающий магнитное поле.
  • Используйте правило правой руки 2, чтобы определить направление тока или направление контуров магнитного поля.

Какой ток необходим для создания значительного магнитного поля, возможно, такого же сильного, как поле Земли? Геодезисты скажут вам, что воздушные линии электропередач создают магнитные поля, которые мешают показаниям их компаса. Действительно, когда в 1820 году Эрстед обнаружил, что ток в проводе влияет на стрелку компаса, он не имел дело с чрезвычайно большими токами. Как форма проводов, по которым течет ток, влияет на форму создаваемого магнитного поля? Ранее мы отмечали, что токовая петля создает магнитное поле, подобное магнитному стержню, но как насчет прямого провода или тороида (бублика)? Как направление создаваемого током поля связано с направлением тока? Ответы на эти вопросы исследуются в этом разделе вместе с кратким обсуждением закона, управляющего полями, создаваемыми токами.

Магнитные поля имеют как направление, так и величину. Как отмечалось ранее, одним из способов определения направления магнитного поля является использование компаса, как показано для длинного прямого провода с током на рисунке 1. Датчики Холла могут определять величину поля. Обнаружено, что поле вокруг длинного прямого провода представляет собой кольцевые петли. Из этого исследования вытекает правило правой руки 2 (RHR-2), которое справедливо для любого сегмента тока: направьте большой палец в направлении тока, а остальные пальцы согните в направлении петель магнитного поля , созданный им.

Рисунок 1. (a) Компасы, расположенные рядом с длинным прямым проводом с током, показывают, что силовые линии образуют круглые петли с центром на проводе. (b) Правило правой руки 2 гласит, что если большой палец правой руки указывает в направлении течения, остальные пальцы сгибаются в направлении поля. Это правило согласуется с полем, отображаемым для длинного прямого провода, и справедливо для любого текущего сегмента.

Напряженность (величина) магнитного поля , создаваемая длинным прямым проводом с током 9{-7} \;\textbf{T} \cdot \textbf{m/A}}[/latex] — проницаемость свободного пространства. ([латекс]\boldsymbol{\mu _0}[/латекс] — одна из основных констант в природе. Позже мы увидим, что [латекс]\жирныйсимвол{\му _0}[/латекс] связан со скоростью свет.) Поскольку провод очень длинный, величина поля зависит только от расстояния от провода [латекс]\boldsymbol{r}[/латекс], а не от положения вдоль провода.

Пример 1: расчет тока, создающего магнитное поле

9{-7} \; \textbf{T} \cdot \textbf{m/A}}} \\[1em] & \boldsymbol{25 \;\textbf{A}} \end{array}[/latex]

Обсуждение

Таким образом, умеренно большой ток создает значительное магнитное поле на расстоянии 5,0 см от длинного прямого провода. Обратите внимание, что ответ указан только с двумя цифрами, поскольку в этом примере поле Земли указано только с двумя цифрами.

Магнитное поле длинного прямого провода имеет больше значений, чем вы можете предположить на первый взгляд. Каждый отрезок тока создает магнитное поле, подобное магнитному полю длинного прямого провода, а полное поле тока любой формы представляет собой векторную сумму полей, создаваемых каждым отрезком. Формальная формулировка направления и величины поля, обусловленного каждым сегментом, называется законом Био-Савара . Интегральное исчисление необходимо для суммирования поля для тока произвольной формы. Это приводит к более полному закону, называемому законом Ампера , который связывает магнитное поле и ток в общем виде. Закон Ампера, в свою очередь, является частью Уравнения Максвелла , которые дают полную теорию всех электромагнитных явлений. Рассмотрение того, как уравнения Максвелла кажутся разным наблюдателям, привело к современной теории относительности и осознанию того, что электрические и магнитные поля — это разные проявления одного и того же явления. Большая часть этого выходит за рамки этого текста как на математическом уровне, требующем исчисления, так и на том количестве места, которое может быть уделено этому. Но для заинтересованных студентов, и особенно для тех, кто продолжает заниматься физикой, инженерией или подобными занятиями, дальнейшее углубление в эти вопросы откроет описания природы, которые элегантны и глубоки. В этом тексте мы будем помнить об общих особенностях, таких как RHR-2 и правила для линий магнитного поля, перечисленные в Главе 22.3 Магнитные поля и силовые линии магнитного поля, концентрируясь на полях, создаваемых в некоторых важных ситуациях.

Установление связей: относительность

Слушая все, что мы делаем об Эйнштейне, у нас иногда создается впечатление, что он изобрел теорию относительности из ничего. Напротив, одним из мотивов Эйнштейна было решить трудности, связанные с пониманием того, как разные наблюдатели видят магнитные и электрические поля.

Магнитное поле вблизи проволочной петли с током показано на рисунке 2. Как направление, так и величина магнитного поля, создаваемого петлей с током, являются сложными. RHR-2 можно использовать для определения направления поля вблизи контура, но для получения более подробной информации необходимо картографирование с помощью компаса и правил относительно силовых линий, приведенных в главе 22. 3 «Магнитные поля и силовые линии магнитного поля». Есть простая формула для напряженность магнитного поля в центре круглой петли. Это

[латекс]\boldsymbol{B =}[/латекс] [латекс]\boldsymbol{\frac{\mu _0I}{2R}}[/латекс] [латекс]\textbf{(в центре петли)}[/ латекс]

, где [латекс]\boldsymbol{R}[/латекс] — радиус петли. Это уравнение очень похоже на уравнение для прямого провода, но оно действительно только в центре круглой петли из проволоки. Сходство уравнений указывает на то, что аналогичная напряженность поля может быть получена в центре контура. Один из способов получить большее поле — это [латекс]\boldsymbol{N}[/латекс] петель; тогда поле равно [латекс]\boldsymbol{B = N \mu _0I/(2R)}[/латекс]. Обратите внимание, что чем больше петля, тем меньше поле в ее центре, поскольку ток проходит дальше.

Рис. 2. (a) RHR-2 показывает направление магнитного поля внутри и снаружи контура с током. (b) Более детальное картографирование с помощью компаса или зонда Холла дополняет картину. Поле похоже на поле стержневого магнита.

Соленоид представляет собой длинную катушку провода (с множеством витков или петель, в отличие от плоской петли). Из-за своей формы поле внутри соленоида может быть очень однородным, а также очень сильным. Поле сразу за катушками почти равно нулю. На рис. 3 показано, как выглядит поле и как его направление задается RHR-2.

Рис. 3. (a) Из-за своей формы поле внутри соленоида длиной l удивительно однородно по величине и направлению, на что указывают прямые и равномерно расположенные силовые линии. Поле вне катушек почти равно нулю. (b) На этом разрезе показано магнитное поле, создаваемое током в соленоиде.

Магнитное поле внутри соленоида с током очень однородно по направлению и величине. Лишь ближе к концам он начинает ослабевать и менять направление. Поле снаружи имеет такую ​​же сложность, как и плоские петли и стержневые магниты, но напряженность магнитного поля внутри соленоида просто

[латекс]\boldsymbol{B = \mu _0nI \; (\textbf{внутри соленоида})},[/latex]

, где [латекс]\boldsymbol{n}[/латекс] — количество петель на единицу длины соленоида ([латекс]\жирныйсимвол{n = N/l}[/латекс], где [латекс]\жирныйсимвол{ N}[/latex] — количество петель, а [latex]\boldsymbol{l}[/latex] — длина). {-1}}.[/latex] 9{-1}) \; (1600 \;\textbf{A})} \\[1em] & \boldsymbol{2.01 \;\textbf{T}}. \end{array}[/latex]

Обсуждение

Это большая напряженность поля, которая может быть установлена ​​на соленоиде большого диаметра, например, при медицинском использовании магнитно-резонансной томографии (МРТ). Однако очень большой ток указывает на то, что поля такой силы получить нелегко. Такой большой ток через 1000 витков, втиснутых в длину метра, произвел бы значительный нагрев. Более высокие токи могут быть достигнуты с помощью сверхпроводящих проводов, хотя это дорого. Существует верхний предел тока, поскольку сверхпроводящее состояние нарушается очень большими магнитными полями.

Есть интересные варианты плоской катушки и соленоида. Например, тороидальная катушка, используемая для удержания реактивных частиц в токамаках, очень похожа на соленоид, согнутый в окружность. Поле внутри тороида очень сильное, но круглое. Заряженные частицы движутся по кругу, следуя линиям поля, и сталкиваются друг с другом, возможно, вызывая синтез. Но заряженные частицы не пересекают силовые линии и не покидают тороид. Целый ряд форм катушек используется для создания всевозможных форм магнитного поля. Добавление ферромагнитных материалов увеличивает напряженность поля и может существенно повлиять на форму поля. Ферромагнитные материалы имеют тенденцию улавливать магнитные поля (силовые линии изгибаются в ферромагнитный материал, оставляя более слабые поля вне его) и используются в качестве экранов для устройств, на которые неблагоприятно влияют магнитные поля, в том числе магнитное поле Земли.

PhET Исследования: Генератор

Генерация электричества с помощью стержневого магнита! Откройте для себя физику этого явления, исследуя магниты и то, как вы можете использовать их, чтобы зажечь лампочку.

Рис. 4. Генератор
  • Сила магнитного поля, создаваемого током в длинном прямом проводе, равна

[латекс]\boldsymbol{B=}[/латекс] [латекс]\boldsymbol{\frac{\mu _0I}{2 \pi r}}[/латекс] [латекс]\textbf{(длинная прямая проволока) },[/латекс]

  • Направление магнитного поля, создаваемого длинным прямым проводом, определяется правилом правой руки 2 (RHR-2): Направьте большой палец правой руки в направлении тока, а остальные пальцы согните в направлении создаваемые им петли магнитного поля .
  • Магнитное поле, создаваемое током, следующим по любому пути, представляет собой сумму (или интеграл) полей, создаваемых сегментами вдоль пути (величина и направление, как для прямого провода), что приводит к общей зависимости между током и полем, известной как закон Ампера. .
  • Напряженность магнитного поля в центре круглой петли определяется как

[латекс]\boldsymbol{B =}[/латекс] [латекс]\boldsymbol{\frac{\mu _0I}{2R}}[/латекс] [латекс]\textbf{(в центре петли)}[ /латекс]

  • где [латекс]\boldsymbol{R}[/латекс] — радиус петли. Это уравнение принимает вид [латекс]\boldsymbol{B = \mu _0nI/(2R)}[/латекс] для плоской катушки из [латекса]\boldsymbol{N}[/латекс] петель. РХР-2 дает направление поля вокруг петли. Длинная катушка называется соленоидом.
  • Напряженность магнитного поля внутри соленоида равна
  • .

[латекс]\boldsymbol{B = \mu _0nI \; (\textbf{внутри соленоида})},[/latex]

  • где [латекс]\boldsymbol{n}[/латекс] — количество петель на единицу длины соленоида. {-7} \;\textbf{T} \cdot \;\textbf{m/A}}[/latex]
    напряженность магнитного поля в центре круглой петли
    определяется как [латекс]\жирныйсимвол{B = \frac{\mu _0I}{2R}}[/латекс], где [латекс]\жирныйсимвол{R}[/латекс] — радиус петли
    соленоид
    тонкая проволока, свернутая в катушку, создающую магнитное поле при пропускании через нее электрического тока
    напряженность магнитного поля внутри соленоида
    определяется как [латекс]\boldsymbol{B = \mu _0nI}[/латекс], где nn — количество петель на единицу длины соленоида ([латекс]\boldsymbol{n = N/l}[/латекс], где [latex]\boldsymbol{N}[/latex] — количество петель, а [latex]\boldsymbol{l}[/latex] — длина)
    Закон Био-Савара
    физический закон, описывающий магнитное поле, создаваемое электрическим током, с помощью специального уравнения
    Закон Ампера
    физический закон, утверждающий, что магнитное поле вокруг электрического тока пропорционально току; каждый отрезок тока создает магнитное поле, подобное магнитному полю длинного прямого провода, а полное поле тока любой формы представляет собой векторную сумму полей, создаваемых каждым отрезком
    Уравнения Максвелла
    набор из четырех уравнений, описывающих электромагнитные явления

    20.

    1 Магнитные поля, силовые линии и сила — физика

    Раздел Цели обучения

    К концу этого раздела вы сможете делать следующее:

    • Обобщать свойства магнитов и описывать, как некоторые немагнитные материалы могут намагничиваться
    • Описывать и интерпретировать рисунки магнитных полей вокруг постоянных магнитов и проводов с током
    • Расчет величины и направления магнитной силы в магнитном поле и силы, действующей на проводник с током в магнитном поле

    Поддержка учителей

    Поддержка учителей

    Цели обучения в этом разделе помогут вашим учащимся освоить следующие стандарты:

    • (5) Учащийся знает природу сил в физическом мире. Ожидается, что студент:
      • (G) исследуют и описывают взаимосвязь между электрическими и магнитными полями в таких приложениях, как генераторы, двигатели и трансформаторы.

    Кроме того, в Руководстве по физике для средней школы рассматривается содержание этого раздела лабораторной работы под названием «Магнетизм», а также следующие стандарты:

    • (5) Научные концепции. Учащийся знает природу сил в физическом мире. Ожидается, что студент:
      • (ГРАММ) исследовать и описывать взаимосвязь между электрическими и магнитными полями в таких приложениях, как генераторы, двигатели и трансформаторы.

    Основные термины раздела

    Магниты и намагничивание

    Люди знали о магнитах и ​​магнетизме тысячи лет. Самые ранние записи относятся к древним временам, особенно в регионе Малой Азии, называемом Магнезия — название этого региона является источником таких слов, как магнит . Магнитные породы, найденные в Магнезии, которая сейчас является частью западной Турции, вызывали интерес в древние времена. Когда люди впервые открыли магнитные породы, они, вероятно, обнаружили, что некоторые части этих пород сильнее притягивают кусочки железа или других магнитных пород, чем другие части. Эти области называются полюсов магнита. Магнитный полюс — это часть магнита, оказывающая наибольшую силу на другие магниты или магнитный материал, например железо. Например, полюса стержневого магнита, показанного на рис. 20.2, находятся там, где сосредоточены скрепки.

    Рисунок 20,2 Стержневой магнит со скрепками притягивается к двум полюсам.

    Если стержневой магнит подвешен так, что он свободно вращается, один полюс магнита всегда будет повернут к северу, а противоположный полюс будет обращен к югу. Это открытие привело к созданию компаса, который представляет собой просто небольшой удлиненный магнит, установленный так, чтобы он мог свободно вращаться. Пример компаса показан на рис. 20.3. Полюс магнита, обращенный на север, называется северным полюсом, а противоположный полюс магнита называется южным полюсом.

    Рисунок 20,3 Компас представляет собой удлиненный магнит, установленный в устройстве, позволяющем магниту свободно вращаться.

    Открытие того, что один конкретный полюс магнита ориентирован на север, тогда как другой полюс ориентирован на юг, позволило людям идентифицировать северный и южный полюса любого магнита. Затем было замечено, что северные полюса двух разных магнитов отталкивают друг друга, а также южные полюса. И наоборот, северный полюс одного магнита притягивает южный полюс другого магнита. Эта ситуация аналогична ситуации с электрическим зарядом, когда одноименные заряды отталкиваются, а разноименные притягиваются. В магнитах мы просто заменяем заряд на полюс : Одинаковые полюса отталкиваются, а разные полюса притягиваются. Это обобщено на рис. 20.4, на котором показано, как сила между магнитами зависит от их взаимной ориентации.

    Рисунок 20,4 В зависимости от их относительной ориентации полюса магнита будут либо притягиваться, либо отталкиваться друг от друга.

    Рассмотрим еще раз тот факт, что полюс магнита, обращенный на север, называется северным полюсом магнита. Если разные полюса притягиваются, то магнитный полюс Земли, близкий к географическому Северному полюсу, должен быть магнитным южным полюсом! Точно так же магнитный полюс Земли, близкий к географическому Южному полюсу, должен быть магнитным северным полюсом. Эта ситуация изображена на рис. 20.5, на котором Земля представлена ​​как содержащая гигантский внутренний стержневой магнит с его южным магнитным полюсом на географическом северном полюсе и наоборот. Если бы мы каким-то образом подвесили гигантский стержневой магнит в космосе рядом с Землей, то северный полюс космического магнита притянулся бы к южному полюсу внутреннего магнита Земли. По сути, это то, что происходит со стрелкой компаса: ее северный магнитный полюс притягивается к южному полюсу магнита внутреннего магнита Земли.

    Рисунок 20,5 Землю можно представить как содержащую гигантский магнит, пронизывающий ее ядро. Магнитный южный полюс магнита Земли находится на географическом Северном полюсе, поэтому северный полюс магнитов притягивается к Северному полюсу, поэтому северный полюс магнитов получил свое название. Точно так же южный полюс магнитов притягивается к географическому Южному полюсу Земли.

    Что произойдет, если разрезать стержневой магнит пополам? Вы получаете один магнит с двумя южными полюсами и один магнит с двумя северными полюсами? Ответ отрицательный: каждая половина стержневого магнита имеет северный полюс и южный полюс. Вы даже можете продолжать разрезать каждый кусок стержневого магнита пополам, и вы всегда будете получать новый, меньший магнит с двумя противоположными полюсами. Как показано на рис. 20.6, вы можете продолжить этот процесс вплоть до атомного масштаба и обнаружите, что даже самые маленькие частицы, ведущие себя как магниты, имеют два противоположных полюса. На самом деле, ни в одном эксперименте не было найдено ни одного объекта с одним магнитным полюсом, от мельчайших субатомных частиц, таких как электроны, до самых больших объектов во Вселенной, таких как звезды. Поскольку магниты всегда имеют два полюса, их называют магнитными диполями.0308 di означает два . Ниже мы увидим, что магнитные диполи обладают свойствами, аналогичными электрическим диполям.

    Рисунок 20,6 Все магниты имеют два противоположных полюса, от самых маленьких, таких как субатомные частицы, до самых больших, таких как звезды.

    Смотреть физику

    Введение в магнетизм

    Это видео представляет собой интересное введение в магнетизм и обсуждает, в частности, как электроны вокруг своих атомов способствуют магнитным эффектам, которые мы наблюдаем.

    Проверка захвата

    К какому магнитному полюсу Земли притягивается северный полюс стрелки компаса?

    1. Северный полюс стрелки компаса притягивается к северному магнитному полюсу Земли, который расположен вблизи географического Северного полюса Земли.
    2. Северный полюс стрелки компаса притягивается к южному магнитному полюсу Земли, который расположен вблизи географического Северного полюса Земли.
    3. Северный полюс стрелки компаса притягивается к северному магнитному полюсу Земли, который расположен вблизи географического Южного полюса Земли.
    4. Северный полюс стрелки компаса притягивается к южному магнитному полюсу Земли, который расположен вблизи географического Южного полюса Земли.

    Только некоторые материалы, такие как железо, кобальт, никель и гадолиний, проявляют сильные магнитные эффекты. Такие материалы называются ферромагнитными, от латинского слова ferrum для железа. Другие материалы проявляют слабые магнитные эффекты, которые можно обнаружить только с помощью чувствительных приборов. Мало того, что ферромагнетики сильно реагируют на магниты — подобно тому, как железо притягивается к магнитам, — они также могут намагничиваться сами, то есть их можно сделать магнитными или превратить в постоянные магниты (рис. 20.7). Постоянный магнит — это просто материал, который сохраняет свои магнитные свойства в течение длительного времени, даже при воздействии размагничивающих воздействий.

    Рисунок 20,7 Ненамагниченный кусок железа помещают между двумя магнитами, нагревают, а затем охлаждают или просто постукивают в холодном состоянии. Железо становится постоянным магнитом с полюсами, выровненными, как показано: его южный полюс примыкает к северному полюсу исходного магнита, а его северный полюс примыкает к южному полюсу исходного магнита. Обратите внимание, что силы притяжения создаются между центральным магнитом и внешними магнитами.

    Когда магнит приближается к ранее ненамагниченному ферромагнитному материалу, он вызывает локальное намагничивание материала с ближайшими противоположными полюсами, как показано в правой части рисунка 20.7. Это вызывает силу притяжения, поэтому ненамагниченное железо притягивается к магниту.

    То, что происходит в микроскопическом масштабе, показано на рис. 7(а). Области внутри материала, называемые доменами, действуют как маленькие стержневые магниты. Внутри доменов магнитные полюса отдельных атомов выровнены. Каждый атом действует как крошечный стержневой магнит. Домены малы и беспорядочно ориентированы в ненамагниченном ферромагнитном объекте. В ответ на внешнее магнитное поле домены могут увеличиваться до миллиметрового размера, выстраиваясь, как показано на рисунке 7(b). Эту индуцированную намагниченность можно сделать постоянной, если материал нагреть, а затем охладить, или просто постучать в присутствии других магнитов.

    Рисунок 20,8 (а) Ненамагниченный кусок железа или другого ферромагнитного материала имеет случайно ориентированные домены. (б) При намагничивании внешним магнитом домены демонстрируют большее выравнивание, и одни растут за счет других. Отдельные атомы выровнены внутри доменов; каждый атом действует как крошечный стержневой магнит.

    И наоборот, постоянный магнит можно размагнитить сильными ударами или нагреванием в отсутствие другого магнита. Увеличение теплового движения при более высокой температуре может нарушить и рандомизировать ориентацию и размер доменов. Для ферромагнетиков существует четко определенная температура, называемая температурой Кюри, выше которой они не могут намагничиваться. Температура Кюри для железа составляет 1043 К (770°С°С), что значительно выше комнатной температуры. Есть несколько элементов и сплавов, которые имеют температуру Кюри намного ниже комнатной температуры и являются ферромагнитными только при этих температурах.

    Снап Лаборатория

    Магниты на холодильник

    Мы знаем, что одинаковые магнитные полюса отталкиваются, а разные полюса притягиваются. Посмотрите, сможете ли вы показать это для двух магнитов на холодильник. Прилипнут ли магниты, если их перевернуть? Почему они все равно прилипают к дверце холодильника? Что можно сказать о магнитных свойствах двери холодильника возле магнита? Прилипают ли магниты на холодильник к металлическим или пластиковым ложкам? Они прилипают ко всем типам металлов?

    Поддержка учителей

    Поддержка учителей

    Удерживание магнита рядом с ненамагниченным ферромагнитным материалом приведет к магнитной поляризации ферромагнитного материала, заставляя атомные магнитные диполи ориентироваться в сторону внешнего магнита. Это похоже на электрическую поляризацию. Таким образом, ферромагнитный материал намагничивается в присутствии внешнего магнита, и два магнита притягиваются друг к другу. Чтобы магнит прилипал к двери холодильника, дверь должна содержать ферромагнитный материал. Магниты будут прилипать к ложкам из черных металлов, например к ложкам с железом внутри, но не к ложкам из цветных металлов, например ложкам из алюминия или серебра, и не будут прилипать к магниту. Магниты также не будут прилипать к пластиковым ложкам.

    Проверка захвата

    У вас есть один магнит с обозначенными северным и южным полюсами. Как можно использовать этот магнит для определения северного и южного полюсов других магнитов?

    1. Если северный полюс известного магнита отталкивается полюсом неизвестного магнита при их сближении, то этот полюс неизвестного магнита является его северным полюсом; в противном случае это его южный полюс.
    2. Если северный полюс известного магнита притягивается к полюсу неизвестного магнита при их сближении, то этот полюс неизвестного магнита является его северным полюсом; в противном случае это его южный полюс.

    Магнитные поля

    Таким образом, мы увидели, что между магнитами и между магнитами и ферромагнитными материалами могут действовать силы без какого-либо контакта между объектами. Это напоминает электрические силы, которые также действуют на расстояниях. Электрические силы описываются с использованием концепции электрического поля, которое представляет собой силовое поле вокруг электрических зарядов, описывающее силу, действующую на любой другой заряд, помещенный в поле. Точно так же магнит создает вокруг себя магнитное поле, которое описывает силу, действующую на другие магниты, находящиеся в этом поле. Как и в случае с электрическими полями, графическое изображение силовых линий магнитного поля очень полезно для визуализации силы и направления магнитного поля.

    Как показано на рис. 20.9, направление силовых линий магнитного поля определяется как направление, в котором указывает северный полюс стрелки компаса. Если вы поместите компас рядом с северным полюсом магнита, северный полюс стрелки компаса будет отталкиваться и указывать в сторону от магнита. Таким образом, силовые линии магнитного поля направлены от северного полюса магнита к его южному полюсу.

    Рисунок 20,9 Черные линии представляют линии магнитного поля стержневого магнита. Линии поля указывают в том направлении, куда указывал бы северный полюс маленького компаса, как показано слева. Линии магнитного поля никогда не останавливаются, поэтому линии поля фактически проникают в магнит, образуя полные петли, как показано справа.

    Линии магнитного поля можно нанести на карту с помощью небольшого компаса. Компас перемещается от точки к точке вокруг магнита, и в каждой точке проводится короткая линия в направлении стрелки, как показано на рис. 20.10. Соединение линий вместе показывает путь линии магнитного поля. Другой способ визуализировать силовые линии магнитного поля — рассыпать железные опилки вокруг магнита. Опилки будут ориентироваться вдоль силовых линий магнитного поля, образуя узор, подобный показанному справа на рис. 20.10.

    Виртуальная физика

    Использование компаса для определения магнитного поля

    Эта симуляция представляет собой стержневой магнит и небольшой компас. Начните с перетаскивания компаса вокруг стержневого магнита, чтобы увидеть, в каком направлении указывает магнитное поле. Обратите внимание, что сила магнитного поля представлена ​​яркостью значков магнитного поля в сетке вокруг магнита. Используйте измеритель магнитного поля, чтобы проверить напряженность поля в нескольких точках вокруг стержневого магнита. Вы также можете изменить полярность магнита или поместить Землю на изображение, чтобы увидеть, как ориентируется компас.

    Проверка захвата

    С помощью ползунка в правом верхнем углу окна моделирования установите напряженность магнитного поля на 100 процентов. Теперь используйте измеритель магнитного поля, чтобы ответить на следующий вопрос: Вблизи магнита, где магнитное поле самое сильное, а где самое слабое? Не забудьте заглянуть внутрь стержневого магнита.

    1. Магнитное поле самое сильное в центре и самое слабое между двумя полюсами сразу за пределами стержневого магнита. Линии магнитного поля имеют наибольшую плотность в центре и наименьшую плотность между двумя полюсами сразу за пределами стержневого магнита.
    2. Магнитное поле самое сильное в центре и самое слабое между двумя полюсами сразу за пределами стержневого магнита. Линии магнитного поля наименее плотны в центре и наиболее плотны между двумя полюсами сразу за пределами стержневого магнита.
    3. Магнитное поле самое слабое в центре и самое сильное между двумя полюсами сразу за пределами стержневого магнита. Линии магнитного поля имеют наибольшую плотность в центре и наименьшую плотность между двумя полюсами сразу за пределами стержневого магнита.
    4. Магнитное поле самое слабое в центре и самое сильное между двумя полюсами сразу за пределами стержневого магнита, а линии магнитного поля наименее плотны в центре и наиболее плотны между двумя полюсами сразу за пределами стержневого магнита.

    Рисунок 20.10 Линии магнитного поля можно нарисовать, перемещая небольшой компас от точки к точке вокруг магнита. В каждой точке нарисуйте короткую линию в направлении стрелки компаса. Соединение точек вместе показывает путь силовых линий магнитного поля. Другой способ визуализировать силовые линии магнитного поля — рассыпать железные опилки вокруг магнита, как показано справа.

    Когда два магнита сближаются, силовые линии магнитного поля возмущаются, точно так же, как это происходит с силовыми линиями электрического поля, когда сближаются два электрических заряда. Сближение двух северных полюсов или двух южных полюсов вызовет отталкивание, и силовые линии магнитного поля отклонятся друг от друга. Это показано на рис. 20.11, на котором показаны силовые линии магнитного поля, создаваемые двумя близко расположенными северными полюсами стержневого магнита. Когда противоположные полюса двух магнитов сближаются, силовые линии магнитного поля соединяются и становятся более плотными между полюсами. Эта ситуация показана на рис. 20.11.

    Рисунок 20.11 (а) Когда два северных полюса сближаются вместе, силовые линии магнитного поля отталкиваются друг от друга, и два магнита испытывают силу отталкивания. То же самое происходит, если два южных полюса приближаются друг к другу. б) если сблизить противоположные полюса, силовые линии магнитного поля между полюсами становятся более плотными, и магниты испытывают силу притяжения.

    Как и электрическое поле, магнитное поле сильнее там, где линии плотнее. Таким образом, между двумя северными полюсами на рис. 20.11 магнитное поле очень слабое, потому что плотность магнитного поля почти равна нулю. Компас, помещенный в эту точку, будет вращаться свободно, если мы проигнорируем магнитное поле Земли. И наоборот, силовые линии магнитного поля между северным и южным полюсами на рис. 20.11 очень плотные, что указывает на то, что магнитное поле в этой области очень сильное. Компас, размещенный здесь, быстро выровняется по магнитному полю и укажет на южный полюс справа.

    Поддержка учителей

    Поддержка учителей

    Предупреждение о заблуждении

    Плотность силовых линий магнитного поля на рис. 20.11 показывает величину силы, которая будет приложена к небольшому пробному магниту, помещенному в это поле. Плотность не указывает на силу между двумя магнитами, создающими поле. Величина силы между двумя магнитами одинакова в обоих случаях на рис. 20.11. Это можно понять, представив, что вы помещаете один из магнитов в поле другого магнита. Эта ситуация симметрична: магнитные поля выглядят одинаково — за исключением направления — для обеих ситуаций, показанных на рис. 20.11. Поскольку магниты имеют одинаковую силу, они возмущают магнитное поле противоположного магнита, поэтому магнитное поле необходимо исследовать с помощью небольшого магнита, такого как компас.

    Обратите внимание, что не только магниты создают магнитные поля. В начале девятнадцатого века люди обнаружили, что электрические токи вызывают магнитные эффекты. Первое значительное наблюдение было сделано датским ученым Гансом Христианом Эрстедом (1777–1851), который обнаружил, что стрелка компаса отклоняется проводом с током. Это было первое серьезное доказательство того, что движение электрических зарядов имеет какую-либо связь с магнитами. Электромагнит — это устройство, которое использует электрический ток для создания магнитного поля. Эти временно индуцированные магниты называются электромагнитами. Электромагниты используются во всем: от подъемного крана, который поднимает сломанные автомобили, до управления лучом 9Ускоритель частиц с окружностью 0 км к магнитам медицинских аппаратов визуализации (см. рис. 20.12).

    Рисунок 20.12 Прибор для магнитно-резонансной томографии (МРТ). В устройстве используется электромагнит с цилиндрической катушкой для создания основного магнитного поля. Больной уходит в тоннель на каталке. (кредит: Билл Макчесни, Flickr)

    Магнитное поле, создаваемое электрическим током в длинном прямом проводе, показано на рис. 20.13. Линии магнитного поля образуют концентрические окружности вокруг проволоки. Направление магнитного поля можно определить с помощью правило правой руки . Это правило проявляется в нескольких местах при изучении электричества и магнетизма. Применительно к прямому проводу с током правило правой руки гласит, что, если большой палец правой руки направлен в направлении тока, магнитное поле будет направлено в том направлении, в котором сгибаются пальцы правой руки, как показано на рис. 20.13. Если провод очень длинный по сравнению с расстоянием r от провода, напряженность магнитного поля B определяется как

    Bпрямой провод=μ0I2πrBпрямой провод=μ0I2πr

    20,1

    где I — сила тока в проводе в амперах. Единицей измерения магнитного поля в системе СИ является тесла (Тл). Символ μ0μ0 — читается как «мю-ноль» — является константой, называемой «проницаемостью свободного пространства», и задается как

    .

    μ0=4π×10−7T⋅м/A.μ0=4π×10−7T⋅м/A.

    20,2

    Рисунок 20.13 На этом изображении показано, как использовать правило правой руки для определения направления магнитного поля, создаваемого током, протекающим по прямому проводу. Направьте большой палец правой руки в направлении тока, и магнитное поле будет направлено в том направлении, в котором сгибаются ваши пальцы.

    Смотреть физику

    Магнитное поле, вызванное электрическим током

    В этом видео показано магнитное поле, создаваемое прямым проводом с током. Он использует правило правой руки для определения направления магнитного поля, а также представляет и обсуждает формулу для напряженности магнитного поля из-за прямого провода с током.

    Проверка захвата

    Длинный прямой провод помещается на столешницу, и электрический ток течет по проводу справа налево. Если вы посмотрите на конец провода с левого конца, магнитное поле движется по часовой стрелке или против часовой стрелки?

    1. Если направить большой палец правой руки в направлении, противоположном направлению тока, пальцы правой руки свернутся против часовой стрелки, поэтому магнитное поле будет направлено против часовой стрелки.
    2. Если вы направите большой палец правой руки в направлении, противоположном направлению тока, пальцы правой руки свернутся по часовой стрелке, поэтому магнитное поле будет направлено по часовой стрелке.
    3. Если направить большой палец правой руки в направлении тока, пальцы правой руки свернутся против часовой стрелки, поэтому магнитное поле будет направлено против часовой стрелки.
    4. Если направить большой палец правой руки в направлении тока, пальцы правой руки свернутся по часовой стрелке, поэтому магнитное поле будет направлено по часовой стрелке.

    Теперь представьте, что проволока намотана на цилиндр, а цилиндр снят. В результате получится проволочная катушка, как показано на рис. 20.14. Это называется соленоид. Чтобы найти направление магнитного поля, создаваемого соленоидом, примените правило правой руки к нескольким точкам на катушке. Вы должны быть в состоянии убедить себя, что внутри катушки магнитное поле направлено слева направо. На самом деле, еще одно применение правила правой руки состоит в том, чтобы согнуть пальцы правой руки вокруг катушки в направлении, в котором течет ток. Затем большой палец правой руки указывает направление магнитного поля внутри катушки: в данном случае слева направо.

    Рисунок 20.14 Проволочная катушка, через которую проходит ток, как показано на рисунке, создает магнитное поле в направлении, указанном красной стрелкой.

    Каждый виток провода вносит свой вклад в магнитное поле внутри соленоида. Поскольку силовые линии магнитного поля должны образовывать замкнутые петли, силовые линии замыкают петлю вне соленоида. Силовые линии магнитного поля внутри соленоида гораздо плотнее, чем снаружи соленоида. Результирующее магнитное поле очень похоже на поле стержневого магнита, как показано на рис. 20.15. Напряженность магнитного поля глубоко внутри соленоида равна

    Bsolenoid=μ0NIℓ,Bsolenoid=μ0NIℓ,

    20,3

    , где N — количество витков провода в соленоиде, а ℓℓ — длина соленоида.

    Рисунок 20.15 Железные опилки показывают картину магнитного поля вокруг (а) соленоида и (б) стержневого магнита. Картины полей очень похожи, особенно вблизи концов соленоида и стержневого магнита.

    Виртуальная физика

    Электромагниты

    Используйте эту симуляцию, чтобы визуализировать магнитное поле, создаваемое соленоидом. Обязательно нажмите на вкладку с надписью «Электромагнит». Вы можете управлять переменным или постоянным током через соленоид, выбрав соответствующий источник тока. Используйте измеритель поля для измерения силы магнитного поля, а затем измените количество витков в соленоиде, чтобы увидеть, как это влияет на напряженность магнитного поля.

    Выберите батарею в качестве источника тока и установите количество витков провода равным четырем. При ненулевом токе, проходящем через соленоид, измерьте напряженность магнитного поля в точке. Теперь уменьшите количество проволочных петель до двух. Как изменится напряженность магнитного поля в выбранной вами точке?

    1. Напряженность магнитного поля не изменится, если число витков уменьшится с четырех до двух.

    2. Напряженность магнитного поля уменьшается до половины исходного значения при уменьшении количества витков с четырех до двух.

    3. Напряженность магнитного поля увеличивается вдвое по сравнению с исходным значением при уменьшении количества витков с четырех до двух.

    4. Напряженность магнитного поля увеличивается в четыре раза по сравнению с исходным значением при уменьшении количества витков с четырех до двух.

    Магнитная сила

    Если движущийся электрический заряд, то есть электрический ток, создает магнитное поле, которое может воздействовать на другой магнит, то согласно третьему закону Ньютона должно быть верно обратное. Другими словами, заряд, движущийся через магнитное поле, создаваемое другим объектом, должен испытывать силу — и это именно то, что мы находим. В качестве конкретного примера рассмотрим рис. 20.16, на котором изображен заряд q , движущийся со скоростью v→v→ через магнитное поле B→B→ между полюсами постоянного магнита. Магнитуда F силы, испытываемой этим зарядом, составляет

    F=qvBsinθ, F=qvBsinθ,

    20,4

    , где θθ — угол между скоростью заряда и магнитным полем.

    Направление силы можно найти, используя другую версию правила правой руки: сначала мы соединяем хвосты вектора скорости и вектора магнитного поля, как показано в шаге 1 на рис. 20.16. Затем мы сгибаем пальцы правой руки от v→v→ к B→B→, как показано в шаге (2) на рис. 20.16. Направление, в котором указывает большой палец правой руки, является направлением силы. Для заряда на рис. 20.16 мы видим, что сила направлена ​​на страницу.

    Обратите внимание, что коэффициент sinθsinθ в уравнении F=qvBsinθF=qvBsinθ означает, что к заряду, движущемуся параллельно магнитному полю, приложена нулевая сила, потому что θ=0θ=0 и sin0=0sin0=0 . Максимальная сила, которую может испытывать заряд, возникает, когда он движется перпендикулярно магнитному полю, потому что θ = 90 ° θ = 90 °. и sin90°=1.sin90°=1.

    Рисунок 20.16 а) Протон движется в однородном магнитном поле. (б) Используя правило правой руки, находим, что сила, действующая на протон, направлена ​​на страницу.

    Вместо одиночного заряда, движущегося через магнитное поле, рассмотрим теперь постоянный ток I , движущийся по прямому проводу. Если мы поместим эту проволоку в однородное магнитное поле, как показано на рис. 20.19, какова сила, действующая на проволоку или, точнее, на электроны в проволоке? В электрическом токе участвуют движущиеся заряды. Если заряды q перемещаются на расстояние ℓℓ за время t , то их скорость равна v=ℓ/t. v=ℓ/t. Вставка этого в уравнение F=qvBsinθF=qvBsinθ дает

    F=q(ℓt)Bsinθ=(qt)ℓBsinθ.F=q(ℓt)Bsinθ=(qt)ℓBsinθ.

    20,5

    Множитель q / t в этом уравнении есть не что иное, как ток в проводе. Таким образом, используя I=q/tI=q/t, получаем

    F=IℓBsinθ(1.4).F=IℓBsinθ(1.4).

    20,6

    Это уравнение дает силу, действующую на прямолинейный проводник с током длиной ℓℓ в магнитном поле напряженностью B . Угол θθ — это угол между вектором тока и вектором магнитного поля. Обратите внимание, что ℓℓ — это длина провода, находящегося в магнитном поле и для которого θ≠0,θ≠0, как показано на рис. 20.19..

    Направление силы определяется так же, как и для одиночного заряда. Согните пальцы правой руки от вектора I к вектору B , и большой палец правой руки укажет в направлении силы, действующей на провод. Для проволоки, показанной на рис. 20.19, сила направлена ​​на страницу.

    Рисунок 20.19 Прямой провод с током I в магнитном поле B . Сила, действующая на проволоку, направлена ​​на страницу. Длина ℓℓ — это длина провода, равная в магнитное поле.

    В этом разделе вы могли заметить симметрию между магнитными и электрическими эффектами. Все эти эффекты подпадают под эгиду электромагнетизма, изучающего электрические и магнитные явления. Мы видели, что электрические заряды создают электрические поля, а движущиеся электрические заряды создают магнитные поля. Магнитный диполь создает магнитное поле, и, как мы увидим в следующем разделе, движущиеся магнитные диполи создают электрическое поле. Таким образом, электричество и магнетизм — два тесно связанных и симметричных явления.

    Рабочий пример

    Траектория электрона в магнитном поле

    Протон входит в область постоянного магнитного поля, как показано на рис. 20.20. Магнитное поле выходит из страницы. Если электрон движется со скоростью 3,0×106 м/с3,0×106 м/с, а напряженность магнитного поля составляет 2,0 Тл, какова величина и направление силы, действующей на протон?

    Рисунок 20.20 Протон попадает в область однородного магнитного поля. Магнитное поле выходит из страницы — круги с точками представляют векторные стрелки, выходящие из страницы.

    Стратегия

    Используйте уравнение F=qvBsinθF=qvBsinθ, чтобы найти величину силы, действующей на протон. Угол между векторами магнитного поля и вектором скорости протона равен 90°.90°. Направление силы можно найти по правилу правой руки.

    Решение

    Заряд протона q=1,60×10-19Cq=1,60×10-19C . Ввод этого значения и заданной скорости и напряженности магнитного поля в уравнение F=qvBsinθF=qvBsinθ дает

    F=qvBsinθ=(1,60×10-19C)(3,0×106м/с)(2,0T)sin(90°)=9,6×10-13N.F=qvBsinθ=(1,60×10-19C)(3,0× 106 м/с)(2,0Т)sin(90°)=9,6×10-13Н. , как показано на рис. 20.21. 9.

    Обсуждение

    Кажется, это очень маленькая сила. Однако масса протона составляет 1,67×10-27 кг1,67×10-27 кг, поэтому его ускорение равно ×10−13N1,67×10−27 кг=5,7×1014 м/с2, или примерно в десять тысяч миллиардов раз больше ускорения свободного падения!

    Мы обнаружили, что начальное ускорение протона при входе в магнитное поле направлено вниз в плоскости страницы. Обратите внимание, что по мере ускорения протона его скорость остается перпендикулярной магнитному полю, поэтому величина силы не меняется. Кроме того, по правилу правой руки направление силы остается перпендикулярным скорости. Эта сила есть не что иное, как центростремительная сила: она имеет постоянную величину и всегда перпендикулярна скорости. Таким образом, величина скорости не меняется, и протон совершает круговое движение. Радиус этой окружности можно найти, используя кинематическое соотношение.

    F=ma=mv2ra=v2rr=v2a=(3,0×106 м/с)25,7×1014 м/с2=1,6 смF=ma=mv2ra=v2rr=v2a=(3,0×106 м/с)25,7×1014 м/с2 =1,6 см

    20,8

    Путь протона в магнитном поле показан на рис. , а длина области с магнитным полем 4,0 см, какова сила, действующая на провод?

    Стратегия

    Используйте уравнение F=IℓBsinθF=IℓBsinθ, чтобы найти величину силы, действующей на провод. Длина провода внутри магнитного поля составляет 4,0 см, а угол между направлением тока и направлением магнитного поля составляет 90°. Чтобы найти направление силы, используйте правило правой руки, как описано сразу после уравнения F=IℓBsinθ.F=IℓBsinθ.

    Решение

    Вставьте данные значения в уравнение F=IℓBsinθF=IℓBsinθ, чтобы найти величину силы

    F=IℓBsinθ=(1,5A)(0,040м)(2,0Т)=0,12N.F=IℓBsinθ=(1,5А)(0,040м)(2,0Т)=0,12Н.

    20,9

    Чтобы найти направление силы, начните с размещения вектора тока встык с вектором магнитного поля. Результат показан на рисунке в предыдущем рабочем примере с заменой v→v→ на I→I→. Согните пальцы правой руки от I→I→ к B→B→, а большой палец правой руки указывает вниз по странице, как показано на рисунке в предыдущем рабочем примере. . 9-направление. Сила, действующая на провод с током в магнитном поле, является основой всех электрических двигателей, как мы увидим в следующих разделах.

    Практические задачи

    1.

    Какова величина силы, действующей на электрон, движущийся со скоростью 1,0 × 106 м/с перпендикулярно магнитному полю напряженностью 1,0 Тл?

    1. 0,8 × 10 –13 Н
    2. 1,6 × 10 –14 Н
    3. 0,8 × 10 –14 Н
    4. 1,6 × 10 –13 Н

    2.

    Прямой провод длиной 10 см пропускает 0,40 А и ориентирован перпендикулярно магнитному полю. Если сила, действующая на провод, равна 0,022 Н, какова величина магнитного поля?

    1. 1,10 × 10 –2 Т
    2. 0,55 × 10 –2 Т
    3. 1,10 т
    4. 0,55 Т

    Проверьте свое понимание

    3.

    Если два магнита отталкивают друг друга, какой вывод можно сделать об их взаимной ориентации?

    1. Либо южный полюс магнита 1 ближе к северному полюсу магнита 2, либо северный полюс магнита 1 ближе к южному полюсу магнита 2.

    2. Либо южные полюса магнита 1 и магнита 2 ближе друг к другу, либо северные полюса магнита 1 и магнита 2 ближе друг к другу.

    3. Недостаточно информации, чтобы сделать вывод об ориентации магнитов.

    4.

    Описать методы размагничивания ферромагнетика.

    1. путем охлаждения, нагревания или погружения в воду
    2. нагреванием, ковкой и вращением во внешнем магнитном поле
    3. ударом молотка, нагреванием и протиранием тканью
    4. охлаждением, погружением в воду или протиранием тканью

    5.

    Что такое магнитное поле?

    1. Направленные линии внутри и снаружи магнитного материала, которые указывают величину и направление магнитной силы.

    2. Направленные линии внутри и снаружи магнитного материала, указывающие на величину магнитной силы.

    3. Направленные линии внутри магнитного материала, которые указывают величину и направление магнитной силы.

    4. Направленные линии снаружи магнитного материала, которые указывают величину и направление магнитной силы.

    6.

    Какой из следующих рисунков правильный?

    12.

    4 Магнитное поле токовой петли – University Physics Volume 2

    Глава 12. Источники магнитных полей

    Цели обучения

    К концу этого раздела вы сможете:

    • Объяснять, как закон Био-Савара используется для определения магнитного поля, вызванного током в проволочной петле в точке вдоль линии, перпендикулярной плоскости петли.
    • Определить магнитное поле дуги тока.

    Круговой контур на рис. 12.11 имеет радиус R , по нему течет ток I , и он лежит в плоскости xz . Чему равно магнитное поле, обусловленное током в произвольной точке P по оси шлейфа?

    Рисунок 12.11  Определение магнитного поля в точке P вдоль оси токоведущего контура из проволоки.

    Мы можем использовать закон Био-Савара, чтобы найти магнитное поле, вызванное током. Сначала мы рассмотрим произвольные сегменты на противоположных сторонах петли, чтобы качественно показать векторными результатами, что чистое направление магнитного поля находится вдоль центральной оси петли. Отсюда мы можем использовать закон Био-Савара, чтобы получить выражение для магнитного поля.

    Пусть P будет расстоянием y от центра петли. Согласно правилу правой руки, магнитное поле [латекс]d\stackrel{\to }{\textbf{B}}[/latex] при P , создаваемое элементом тока [латекс]I\фантом{\правило {0.2em}{0ex}}d\stackrel{\to }{\textbf{l}},[/latex] направлен под углом [latex]\theta[/latex] над осью y , как показано . Поскольку [latex]d\stackrel{\to }{\textbf{l}}[/latex] параллелен вдоль оси x , а [latex]\hat{\textbf{r}}[/latex] находится в 9{\prime}[/latex], перпендикулярные оси y , поэтому сокращаются, и при расчете чистого магнитного поля необходимо учитывать только компоненты вдоль оси y . Компоненты, перпендикулярные оси петли, попарно равны нулю. Отсюда в точке P :

    [латекс] \ stackrel {\ to } {\ textbf {B}} = \ hat {\ textbf {j}} \ underset {\ text {loop}} {\ int} дБ \ phantom {\ rule {0.2em} {0ex}}\mathrm{cos}\phantom{\rule{0. {3}}.[/латекс] 9{3}}.[/латекс]

    Расчет магнитного поля из-за круговой токовой петли в точках вне оси требует довольно сложной математики, поэтому мы просто посмотрим на результаты. Линии магнитного поля имеют форму, показанную на рис. 12.12. Обратите внимание, что одна линия поля следует за осью петли. Это линия поля, которую мы только что нашли. Кроме того, в непосредственной близости от провода линии поля почти круглые, как линии длинного прямого провода.

    Рисунок 12.12  Эскиз силовых линий магнитного поля круглой петли с током.

    Пример

    Магнитное поле между двумя контурами

    Два контура провода пропускают один и тот же ток 10 мА, но текут в противоположных направлениях, как показано на Рисунке 12.13. Одна петля имеет радиус [латекс]R=50\phantom{\rule{0.2em}{0ex}}\text{см}[/латекс], а другая петля имеет радиус [латекс]2R= 100\phantom{\rule{0.2em}{0ex}}\text{см}.[/latex] Расстояние от первого контура до точки, где измеряется магнитное поле, равно 0,25 м, а расстояние от этой точки до вторая петля 0,75 м. Какова величина чистого магнитного поля в точке 9?0019 Р ?

    Рисунок 12.13  Две петли разного радиуса имеют одинаковый ток, но текут в противоположных направлениях. Магнитное поле в точке P равно нулю.
    Стратегия

    Магнитное поле в точке P определено по уравнению 12.15. Поскольку токи текут в противоположных направлениях, чистое магнитное поле представляет собой разницу между двумя полями, создаваемыми катушками. Затем, используя заданные в задаче величины, рассчитывается суммарное магнитное поле. 9{\text{−9}}\text{T}\phantom{\rule{0.2em}{0ex}}\text{вправо}.\hfill \end{массив}[/latex]

    Значение

    Катушки Гельмгольца обычно имеют петли одинакового радиуса с током, текущим в одном направлении, чтобы иметь сильное однородное поле в средней точке между петлями. Аналогичное применение распределения магнитного поля, создаваемого катушками Гельмгольца, можно найти в магнитной бутылке, которая может временно улавливать заряженные частицы. См. Магнитные силы и поля для обсуждения этого.

    Проверьте свое понимание

    Используя пример 12.5, на какое расстояние вам придется переместить первую катушку, чтобы иметь нулевое измеряемое магнитное поле в точке P ?

    Show Solution

    0,608 метра

    Резюме

    • Напряженность магнитного поля в центре круглой петли определяется выражением [латекс]B=\frac{{\mu }_{0}I}{2R}\phantom{\rule{0.2em}{ 0ex}}\text{(в центре петли)},[/latex] где R — радиус петли. РХР-2 дает направление поля вокруг петли.

    Концептуальные вопросы

    Является ли магнитное поле токовой петли однородным?

    Что происходит с длиной подвешенной пружины, когда через нее проходит ток?

    Показать решение

    Длина пружины уменьшается, так как каждая катушка имеет магнитное поле, создаваемое северным полюсом, рядом с южным полюсом следующей катушки.

    По двум концентрическим круглым проводам разного диаметра текут токи в одном направлении. Опишите силу, действующую на внутреннюю проволоку. 9{\text{−5}}\text{T}[/латекс]

    По круговой петле радиусом R течет ток I . На каком расстоянии вдоль оси петли магнитное поле составляет половину своего значения в центре петли?

    Две плоские круглые катушки, каждая с радиусом R и намотанные на N витков, установлены вдоль одной оси так, чтобы они были параллельны на расстоянии d друг от друга. Каково магнитное поле в середине общей оси, если ток 9{3\текст{/}2}}[/латекс]

    Для катушек в предыдущей задаче, каково магнитное поле в центре каждой катушки?

    Лицензии и атрибуты

    Магнитное поле токовой петли. Автор : Колледж OpenStax. Расположен по адресу : https://openstax.org/books/university-physics-volume-2/pages/12-4-magnet-field-of-current-loop. Лицензия : CC BY: Attribution . Условия лицензии : Загрузите бесплатно по адресу https://openstax. org/books/university-physics-volume-2/pages/1-introduction

    11.3: Магнитные поля и линии

    1. Последнее обновление
    2. Сохранить как PDF
  • Идентификатор страницы
    4415
    • OpenStax
    • OpenStax
    Цели обучения

    К концу этого раздела вы сможете:

    • Определять магнитное поле на основе движущегося заряда, испытывающего силу
    • Применение правила правой руки для определения направления магнитной силы на основе движения заряда в магнитном поле
    • Нарисуйте линии магнитного поля, чтобы понять, куда направлено магнитное поле и насколько оно сильно в области пространства

    Мы описали свойства магнитов, описали их поведение и перечислили некоторые области применения магнитных свойств. Несмотря на то, что не существует таких вещей, как изолированные магнитные заряды, мы все же можем определить притяжение и отталкивание магнитов как основанные на поле. В этом разделе мы определяем магнитное поле, определяем его направление на основе правила правой руки и обсуждаем, как рисовать силовые линии магнитного поля.

    Определение магнитного поля

    Магнитное поле определяется силой, с которой заряженная частица испытывает движение в этом поле, после того как мы учтем гравитационные и любые дополнительные электрические силы, воздействующие на заряд. Величина этой силы пропорциональна количеству заряда q , скорости заряженной частицы v и величине приложенного магнитного поля. Направление этой силы перпендикулярно как направлению движущейся заряженной частицы, так и направлению приложенного магнитного поля. На основании этих наблюдений мы определяем напряженность магнитного поля B на основе магнитной силы \(\vec{F}\) на заряд q , движущегося со скоростью, как векторное произведение скорости и магнитного поля, то есть

    \[\vec{F } = q\vec{v} \times \vec{B}. \label{eq1}\]

    Фактически, именно так мы определяем магнитное поле \(\vec{B}\) — через силу, действующую на заряженную частицу, движущуюся в магнитном поле. Величина силы определяется из определения перекрестного произведения, поскольку оно связано с величинами каждого из векторов. Другими словами, величина силы удовлетворяет 9{-5}\, Т\) или \(0,5 \,G\).

    Стратегия решения задач: направление магнитного поля по правилу правой руки

    Направление магнитной силы \(\vec{F}\) перпендикулярно плоскости, образованной \(\vec{v}\ ) и \(\vec{B}\) в соответствии с правилом правой руки -1 (или RHR-1), которое показано на рисунке \(\PageIndex{1}\).

    1. Расположите правую руку так, чтобы пальцы согнулись в плоскости, определяемой векторами скорости и магнитного поля.
    2. Правой рукой проведите пальцами от скорости к магнитному полю под наименьшим возможным углом.
    3. Магнитная сила направлена ​​туда, куда указывает большой палец.
    4. Если заряд был отрицательным, измените направление, найденное этими шагами. Рисунок \(\PageIndex{1}\): Магнитные поля воздействуют на движущиеся заряды. Направление магнитной силы на движущийся заряд перпендикулярно плоскости, образованной b\(\vec{v}\) и \(\vec{B}\), и следует правилу правой руки-1 (RHR-1 ) как показано. Величина силы пропорциональна \(q, \, v, \, B,\) и синусу угла между \(\vec{v}\) и \(\vec{B}\).
    Примечание

    Посетите этот веб-сайт для дополнительной практики с направлением магнитных полей.

    На статические заряды не действует магнитная сила. Однако на заряды, движущиеся под углом к ​​магнитному полю, действует магнитная сила. Когда заряды неподвижны, их электрические поля не действуют на магниты. Однако когда заряды движутся, они создают магнитные поля, которые воздействуют на другие магниты. При относительном движении возникает связь между электрическими и магнитными силами — одно влияет на другое. 94 м/с\)?

    Рисунок \(\PageIndex{2}\): Магнитные силы, действующие на альфа-частицу, движущуюся в однородном магнитном поле. {-19{-14} Н.\]
  • Поскольку скорость и магнитное поле параллельны друг другу, ориентация вашей руки не приведет к направлению силы. Следовательно, сила, действующая на этот движущийся заряд, равна нулю. Это подтверждается перекрестным произведением. При пересечении двух векторов, указывающих в одном направлении, результат равен нулю.
  • Во-первых, чтобы определить направление, ваши пальцы могут указывать на любую ориентацию; однако вы должны провести пальцами вверх в направлении магнитного поля. Поворачивая руку, обратите внимание, что большой палец может указывать на любую девятку.о.\] Величина силы также может быть рассчитана с помощью уравнения \ref{eq2}. Однако скорость в этом вопросе имеет три компонента. z -составляющей скорости можно пренебречь, поскольку она параллельна магнитному полю и, следовательно, не создает силы. Величина скорости вычисляется из компонентов x и y . Угол между скоростью в плоскости xy и магнитным полем в плоскости z равен 9{-14} Н\]
  • Это та же величина силы, рассчитанная по единичным векторам.

    Значение

    В результате перекрестного произведения в этой формуле получается третий вектор, который должен быть перпендикулярен двум другим. Другие физические величины, такие как угловой момент, также имеют три вектора, которые связаны перекрестным произведением. Обратите внимание, что типичные значения силы в задачах о магнитной силе намного больше, чем гравитационная сила. Следовательно, для изолированного заряда магнитная сила является доминирующей силой, управляющей движением заряда. 9{-15}Н\)

    Представление магнитных полей

    Представление магнитных полей линиями магнитного поля очень полезно для визуализации силы и направления магнитного поля. Как показано на рисунке \(\PageIndex{3}\), каждая из этих строк образует замкнутый цикл, даже если это не показано из-за ограничений пространства, доступного для рисунка. Линии поля выходят из северного полюса (N), закручиваются к южному полюсу (S) и продолжаются через стержневой магнит обратно к северному полюсу.

    Линии магнитного поля имеют несколько жестких правил:

    1. Направление магнитного поля касается силовой линии в любой точке пространства. Маленький компас укажет направление линии поля.
    2. Сила поля пропорциональна близости линий. Она точно пропорциональна количеству линий на единицу площади, перпендикулярной линиям (называемой поверхностной плотностью).
    3. Линии магнитного поля никогда не могут пересекаться, а это означает, что поле уникально в любой точке пространства.
    4. Линии магнитного поля непрерывны, образуя замкнутые петли без начала и конца. Они направлены от северного полюса к южному полюсу.

    Последнее свойство связано с тем, что северный и южный полюса нельзя разделить. Это явное отличие от линий электрического поля, которые обычно начинаются на положительных зарядах и заканчиваются на отрицательных зарядах или на бесконечности. Если бы существовали изолированные магнитные заряды (называемые магнитными монополями ), то силовые линии магнитного поля начинались бы и заканчивались на них.

    Рисунок \(\PageIndex{3}\): Линии магнитного поля имеют направление, в котором указывает небольшой компас, когда он находится в определенном месте поля. Сила поля пропорциональна близости (или плотности) линий. Если бы можно было исследовать внутреннюю часть магнита, было бы обнаружено, что силовые линии образуют непрерывные замкнутые петли. Чтобы поместиться в разумном пространстве, некоторые из этих рисунков могут не показывать закрытие петель; однако, если бы было предоставлено достаточно места, петли были бы закрыты.

    Соавторы и ссылки

    Сэмюэл Дж. Линг (Государственный университет Трумэна), Джефф Санни (Университет Лойолы Мэримаунт) и Билл Моебс со многими сотрудничающими авторами. Эта работа находится под лицензией OpenStax University Physics в соответствии с лицензией Creative Commons Attribution License (4.0).


    Эта страница под названием 11.3: Magnetic Fields and Lines распространяется под лицензией CC BY 4.0 и была создана, изменена и/или курирована OpenStax с использованием исходного контента, который был отредактирован в соответствии со стилем и стандартами платформы LibreTexts; подробная история редактирования доступна по запросу.

    1. Наверх
      • Была ли эта статья полезной?
      1. Тип изделия
        Раздел или страница
        Автор
        ОпенСтакс
        Лицензия
        СС BY
        Версия лицензии
        4,0
        Программа OER или Publisher
        ОпенСтакс
        Показать оглавление
        нет
      2. Метки
        1. гаусс (единица измерения)
        2. силовые линии магнитного поля
        3. Магнитная сила
        4. магнитный монополь
        5. правило правой руки
        6. источник@https://openstax. org/details/books/university-physics-volume-2
        7. тесла (единица измерения)

      Магнитные поля

      Магнетизм тесно связан с электричеством. По сути, магнетизм — это сила, вызванная движущимися зарядами. В случае постоянных магнитов движущиеся заряды представляют собой орбиты электронов, вращающихся вокруг ядер. Проще говоря, сильные постоянные магниты имеют много атомов с электронами, вращающимися в одном направлении. Немагнитные частицы имеют более случайное расположение электронов, вращающихся вокруг ядра. Для электромагнитов сам ток обеспечивает движущиеся заряды. Во всех случаях магнитные поля можно использовать для описания сил, вызванных магнитами.



      Вопрос: Какой тип поля существует вблизи движущегося электрического заряда?

      1. электрическое поле, только
      2. магнитное поле, только
      3. как электрическое поле, так и магнитное поле
      4. ни электрическое поле, ни магнитное поле

      Ответ: (3) Электрическое поле существует из-за электрического заряда, а магнитное поле из-за движения заряда.



      Магниты поляризованы, то есть каждый магнит имеет два противоположных конца. Тот конец магнита, который указывает на географический северный полюс Земли, называется северным полюсом магнита, а противоположный конец по понятным причинам называется южным полюсом магнита. У каждого магнита есть северный и южный полюса. Нет ни одиночных изолированных магнитных полюсов, ни монополей. Если вы разделите магнит пополам, каждая половина исходного магнита будет иметь как северный, так и южный полюса, что даст вам два магнита. Физики продолжают поиски как физически, так и теоретически, но на сегодняшний день никто никогда не наблюдал северный полюс без южного полюса или южный полюс без северного полюса.

      Вы использовали линии электрического поля, чтобы визуализировать, что произойдет с положительным зарядом, помещенным в электрическое поле. Чтобы визуализировать магнитное поле, вы можете нарисовать линии магнитного поля (также известные как линии магнитного потока), которые показывают направление, в котором северный полюс магнита должен указывать, если его поместить в поле. Линии магнитного поля рисуются в виде замкнутых петель, начинающихся с северного полюса магнита и продолжающихся до южного полюса магнита. Внутри самого магнита силовые линии проходят от южного полюса к северному. Магнитное поле является самым сильным в областях с наибольшей плотностью силовых линий магнитного поля или в областях с наибольшей плотностью магнитного потока. Сила магнитного поля (B) измеряется в единицах, известных как тесла (T).



      Подобно электрическим зарядам, полюса отталкивают друг друга, а противоположные полюса притягивают друг друга. Материалы можно разделить на магниты, притягивающие магниты (материалы, которые сами по себе не являются магнитами, но могут притягиваться магнитами) и непритягиваемые.



      Вопрос: На приведенном ниже рисунке показаны силовые линии магнитного поля между двумя северными магнитными полюсами. В какой точке напряженность магнитного поля наибольшая?

      Ответ: (B) имеет наибольшую напряженность магнитного поля, потому что он расположен в месте наибольшей плотности силовых линий магнитного поля.





      Вопрос: На приведенной ниже схеме представлены стержневой магнит массой 0,5 кг и стержневой магнит массой 0,7 кг с расстоянием между их центрами 0,2 метра.

      Какое утверждение лучше всего описывает силы между стержневыми магнитами?

      1. Гравитационная и магнитная силы отталкивают друг друга.
      2. Гравитационная сила отталкивает, а магнитная притягивает.
      3. Сила гравитации притягивает, а сила магнита отталкивает.
      4. Гравитационная и магнитная силы притягиваются.

      Ответ: (3) Гравитация всегда притягивает, а северные полюса отталкиваются.





      Вопрос: Учащемуся дают два куска железа и просят определить, являются ли один или оба куска магнитами. Сначала учащийся прикасается концом одной части к одному концу другой. Две железяки притягиваются. Затем учащийся переворачивает одну из частей и снова соединяет концы вместе. Две части снова притягиваются. Что студент определенно знает о первоначальных магнитных свойствах двух кусков железа?

      Ответ: По крайней мере, один из кусков железа является магнитом, но мы не можем с уверенностью утверждать, что оба являются магнитами.





      Вопрос: Начертите как минимум четыре силовые линии, чтобы показать величину и направление магнитного поля в области, окружающей стержневой магнит.

      Ответ:







      Вопрос: Когда два кольцевых магнита помещаются на карандаш, магнит А остается подвешенным над магнитом В, как показано справа. Какое утверждение описывает гравитационную и магнитную силы, действующие на магнит А из-за магнита В?

      1. Сила гравитации притягивает, а сила магнита отталкивает.
      2. Гравитационная сила отталкивает, а магнитная притягивает.
      3. И гравитационная сила, и магнитная сила притягиваются.
      4. И гравитационная сила, и магнитная сила отталкивают.

      Ответ: (1) Гравитация может только притягивать, а поскольку магнит А подвешен над магнитом В, магнитная сила должна быть отталкивающей.







      Magnetic Fields — AP Physics 2

      Все ресурсы AP Physics 2

      6 Диагностические тесты 149 практических тестов Вопрос дня Карточки Учитесь по концепции

      ← Предыдущая 1 2 Следующая →

      AP Physics 2 Справка » Электричество и магнетизм » Магнетизм и электромагнетизм » Магнитные поля

      Предположим, что протон движется перпендикулярно магнитному полю со скоростью . Если на этот протон действует магнитная сила , какова сила магнитного поля?

      .

      Возможные ответы:

      Правильный ответ:

      Объяснение:

      Чтобы решить этот вопрос, нам нужно связать скорость и заряд частицы с магнитной силой, которую она испытывает, чтобы найти напряженность магнитного поля. Таким образом, нам нужно будет использовать следующее уравнение:

      Также нам говорят, что частица движется перпендикулярно магнитному полю.

      Переставьте, чтобы найти магнитное поле, затем подставьте известные значения и решите.

      Сообщить об ошибке

      Предположим, что положительно заряженная частица с зарядом движется по круговой траектории радиусом  в постоянном магнитном поле напряженностью . Если напряженность магнитного поля удвоится до , как это повлияет на радиус кругового пути, который проходит этот заряд?

      Возможные ответы:

      Правильный ответ:

      Пояснение:

      Чтобы ответить на этот вопрос, нам нужно понять, что частица движется по круговой траектории из-за какой-то центростремительной силы. Поскольку заряд движется в постоянном магнитном поле, мы можем заключить, что именно магнитная сила отвечает за центростремительную силу, которая удерживает этот заряд в движении по окружности. Таким образом, нам нужно связать центростремительную силу с магнитной силой.

      Приведенное выше уравнение показывает нам, что радиус кругового пути прямо пропорционален массе и скорости частицы и обратно пропорционален заряду частицы и напряженности магнитного поля. Таким образом, если значение магнитного поля удвоится, приведенное выше уравнение предсказывает, что значение радиуса уменьшится вдвое.

      Сообщить об ошибке

      витки провода с током образуют соленоид длины  , который несет  , и имеет радиус . Определить магнитное поле в центре соленоида.

      Возможные ответы:

      Правильный ответ:

      Объяснение:

      Использование:

      Где:

      — это магнитное поле

      — это количество катушек

      — ток в соленоиде

      — это длина соленоида

      .

      Сообщить об ошибке

      Имеется петля радиусом  и током . Определить величину магнитного поля в центре петли.

      Возможные ответы:

      Ни один из этих

      Объяснение:

      Используя закон Био-Савара:

      Где радиус контура

      ток

      расстояние от центра контура

      5

      2 Подстановка значений:

      Сообщить об ошибке

      Круговая цепь питается от батареи. Как изменится магнитное поле, если убрать батарейку и поместить ее в противоположном направлении?

      Возможные ответы:

      Магнитное поле будет иметь ту же величину, хотя и в противоположном направлении

      Магнитное поле будет иметь ту же величину и направление

      Магнитное поле станет равным нулю

      Магнитное поле удвоится по величине и направлению поворота

      Ничего из этого

      Правильный ответ:

      Магнитное поле будет иметь ту же величину, хотя и в противоположном направлении

      Объяснение:

      Перестановка батареи изменит направление тока. Используя правило правой руки, можно увидеть, что это также изменит направление магнитного поля на противоположное. Поскольку величина тока остается неизменной, величина магнитного поля также остается неизменной.

      Сообщить об ошибке

      Круговая цепь питается от батареи. Как изменится магнитное поле, если добавить вторую батарею в том же направлении, что и первую?

      Возможные ответы:

      Магнитное поле удвоится по величине и будет иметь то же направление.

      Ничего из этого

      Магнитное поле останется прежним

      Магнитное поле увеличится в четыре раза

      Магнитное поле станет равным нулю

      Правильный ответ:

      Магнитное поле удвоится по величине и будет иметь то же направление.

      Объяснение:

      На основании закона Био-Савара:

      Удвоение напряжения приведет к удвоению силы тока, что удвоит магнитное поле. Направление останется прежним.

      Сообщить об ошибке

      Если северный конец магнита указывает на географический северный полюс, это означает, что географический северный полюс является магнитным __________ полюсом.

      Возможные ответы:

      Моно

      Юг

      Электричество

      Север

      Ни один из этих

      Юг Правильный ответ:

      8

      5 Пояснение:

      Магниты выравниваются с окружающим магнитным полем. Таким образом, если северный полюс магнита указывает на север, направление магнитного поля должно указывать на север. Магнитные поля указывают на магнитные южные полюса, поэтому географический северный полюс на самом деле является магнитным южным полюсом.

      Сообщить об ошибке

      По бесконечно длинному проводу течет ток определенной величины магнитного поля.

      Возможные ответы:

      Ничего из этого

      Правильный ответ: 9005 4

      5

      Объяснение:

      Магнитное поле бесконечно длинного провода:

      Где

      Подстановка значений:

      Сообщить об ошибке

      Цепь содержит последовательно соединенные батарею и резистор. Определите величину магнитного поля вне контура вдали от провода.

      Возможные ответы:

      Ни один из этих

      Объяснение:

      Использование

      Преобразование  в  и подстановка значений

      Определение тока:

      Сообщить об ошибке круговой путь со скоростью  и радиусом ?

      Возможные ответы:

      Правильный ответ:

      Пояснение:

      В этом вопросе нас просят определить магнитное поле, необходимое для того, чтобы заставить частицу заданной массы и заряда двигаться по круговой траектории с заданной скоростью и радиусом.

      Начнем с того, что мы можем понять, что частица будет двигаться по круговой траектории.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
