Вес провода пв 3: Таблицы веса провода

Провод ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученой медной многопроволочной жилой и изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.


токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке

— не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.
ГОСТ — 6323-79

Технические характеристики провода ПВ-3:

Число жил X сечение, мм2Внешний диаметр (размер), ммВес провода, кг/кмДиаметр токопроводящей жилы, ммЧисло жил X сечение, мм2Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/кмЭлектрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)
1x0,752,3111,41,111x0,7524,511
1x1,02,4613,81,261x1,018,110
1x1,52,9620,61,561x1,512,110
1x2,53,734,3
2,1
1x2,57,419
1x4,04,249,42,61x4,04,617
1x6,04,870,63,21x6,03,086
1x10,0611041x10,01,835,6
1x16,07,81845,81x16,01,214,6
1x25,09,62857,21x25,00,8094,4
1x35,011,440191x35,00,5513,8

Номенклатура провода марки ПВ-3 :

ПВ-3 1х0,75

ПВ-3 1х1,0

ПВ-3 1х1,5

ПВ-3 1х2,5

ПВ-3 1х4,0

ПВ-3 1х6,0

ПВ-3 1х10,0

ПВ-3 1х16,0

ПВ-3 1х25,0

ПВ-3 1х35,0

Таблицы веса провода

Наименование Вес 1 км провода
Провод ШВВП 2x0,5 25,4 кг
Провод ШВВП 2x0,75 32,5 кг
Провод ШВВП 2х1 40,5 кг
Провод ШВВП 2х2,5 79,10 кг
Провод ШВВП 2х4 110,30 кг
Провод ШВВП 2х6 174,90 кг
Провод ШВВП 3х0,5 37,30 кг
Провод ШВВП 3х0,75 46,10 кг
Провод ШВВП 3х1 59,10 кг
Провод ШВВП 3х1,5 78,60 кг
Провод ШВВП 3х2,5 116,80 кг
Провод ШВВП 3х4 163,50 кг
Наименование Вес 1 км провода
Провод ПВС 2x0,75 57,6 кг
Провод ПВС 2x1 66,4 кг
Провод ПВС 2x1,5 88,5 кг
Провод ПВС 2x2,5 134 кг
Провод ПВС 2x4 181,5 кг
Провод ПВС 3x0,75 68,2 кг
Провод ПВС 3x1 77,8 кг
Провод ПВС 3x1,5 110,9 кг
Провод ПВС 3x2,5 167 кг
Провод ПВС 3x4 240 кг
Провод ПВС 4x0,75 77,1 кг
Провод ПВС 4x1 93,8 кг
Провод ПВС 4x1,5 132 кг
Провод ПВС 4x2,5 205 кг
Провод ПВС 4x4 301,5 кг
Провод ПВС 4x6 394 кг
Провод ПВС 5x0,75 94,8 кг
Провод ПВС 5x1 111 кг
Провод ПВС 5x1,5 164 кг
Провод ПВС 5x2,5 253 кг
Провод ПВС 5x4 374 кг
Провод ПВС 5x6 489,5 кг

Таблица веса: провод ППВ.

Наименование Вес 1 км провода
Провод ППВ 2x0,75 21,9 кг
Провод ППВ 2x1 29,5 кг
Провод ППВ 2x1,5 39,8 кг
Провод ППВ 2x2,5 62 кг
Провод ППВ 2x4 92,4 кг
Провод ППВ 3x0,75 33,2 кг
Провод ППВ 3x1 44,6 кг
Провод ППВ 3x1,5 60 кг
Провод ППВ 3x2,5 94 кг
Провод ППВ 3x4 137 кг

Таблица веса: провод АС.

Наименование Вес 1 км провода
Провод АС 16/2,7 64,9 кг
Провод АС 25/4,2 100,3 кг
Провод АС 35/6,2 148 кг
Провод АС 40/6,7 161,3 кг
Провод АС 50/8 195 кг
Провод АС 63/10,5 254 кг
Провод АС 70/11 276 кг
Провод АС 95/16 385 кг
Провод АС 100/16,7 403,2 кг
Провод АС 120/19 471 кг
Провод АС 120/27 528 кг
Провод АС 125/6,9 397,9 кг
Провод АС 125/20,4 503,5 кг
Провод АС 150/19 554 кг
Провод АС 150/24 599 кг
Провод АС 150/34 675 кг
Провод АС 160/8,9 509,4 кг
Провод АС 160/26,1 644,5 кг
Провод АС 185/24 705 кг
Провод АС 185/29 728 кг
Провод АС 185/43 846 кг
Провод АС 200/11,1 636,7 кг
Провод АС 200/32,6 805,6 кг
Провод АС 205/27 774 кг
Провод АС 240/32 921 кг
Провод АС 240/39 952 кг
Провод АС 300/39 1132 кг
Провод АС 300/48 1186 кг
Провод АС 315/21,8 1039,2 кг
Провод АС 315/51,3 1268,9 кг
Провод АС 330/30 1152 кг
Провод АС 330/43 1255 кг
Провод АС 400/18 1199 кг
Провод АС 400/27,7 1319,7 кг
Провод АС 400/51 1490 кг
Провод АС 400/51,9 1509,7 кг
Провод АС 450/31,1 1484,6 кг
Провод АС 500/26 1592 кг
Провод АС 500/34,6 1649,6 кг
Провод АС 560/38,7 1847,5 кг
Провод АС 630/43,6 2078,5 кг
Провод АС 710/49,1 2342,4 кг
Провод ПВ3: технические характеристики, конструкция, применение

Для передачи электроэнергии в электрических сетях используются различные марки кабельно-проводниковой продукции. Среди которых особой популярностью пользуется  провод ПВ3. Он применяемый в различных сферах, как народного хозяйства и промышленности, так и для бытовых нужд. Чтобы разобраться в особенностях данного типа провода, рассмотрим его маркировку и конструкцию.

Расшифровка маркировки ПВ

Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:

  • Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
  • Буква П обозначает, что это именно провод, а не кабель;
  • Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
  • Цифра 3 указывает на класс гибкости провода.

Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок. Уровень гибкости обеспечивается   за счет конструктивных особенностей провода.

Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм2.

Современный аналог.

Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.

Конструкция

Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции. Пример конструктивного исполнения ПВ3 представлен на рисунке 1:

Конструкция провода ПВ3Рис. 1: конструкция провода ПВ3

Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод. К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.

Цветовая маркировка ПВ3Рис. 2: цветовая маркировка ПВ3

В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:

Зависимость гибкости от количества проволок
Рис. 3: зависимость гибкости от количества проволок

В состав жилы ПВ3 могут входить не менее 7 проволок  максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:

  • Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
  • Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
  • В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
  • Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
  • Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.

Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.

Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

  • Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Радиус изгибаРис. 4: радиус изгиба
  • Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
  • Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
  • Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
  • Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
  • Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
  • Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение

(мм2)

Минимальное число проволок в жиле (шт) Наружный диаметр провода

(мм)

Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С.

(МОм/км)

0,5 7 2,0 39,6
0,75 7 2,2 25,5
1,0 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Применение

Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:

  • Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
  • Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
  • Для линий коммуникации с рабочей частотой в сети не больше 400Гц.

Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии. Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

  • ТД Альянс Кабель;
  • Спецкабель;
  • Москабельмет;
  • Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции. Как выполнить проверку сечения жилы в домашних условиях   вы можете узнать из соответствующей статьи на нашем сайте: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

Видео по теме

Провод ПВ-3, ПВ-1, ПуГВ: расшифровка, технические характеристики

Провод ПВ 3 (или ПВ-3) — устаревшее, но до сих пор применяющееся обозначение провода ПуГВ. Его характеристики и назначение описаны в ГОСТ 6323–79, принятом еще в СССР. В настоящее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод практически не потерпел изменений — разве что благодаря новым технологиям стал более гибким. Сейчас он называется ПуГВ.

ПВ-3 1

Что значит маркировка

Здесь все просто:

  1. Первая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
  2. Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» — винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства — устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
  3. Цифра 3 означает класс гибкости. Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — первый значительно менее гибок.

Современная аббревиатура расшифровывается иначе:

  • Пу — провод установочный;
  • Г — гибкий;
  • В — в состав изоляции входит винил.

Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, то есть использоваться для подключения электроустановок, но не применяться в монтажных работах.

Последней идет цифра, обозначающая сечение провода. Минимальное сечение — 0.5 мм.

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто—зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым — черным, серым, синим и даже красным.

Примечание: все вышесказанное в полной мере относится и к проводу ПВ-1. Вся разница между этими двумя кабелями заключается только в гибкости — ПВ-1 значительно менее гибок, так как в нем используются многопроволочный проводник с большим сечением единичного элемента — собственно проволоки.

ПВ-3 2

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

ПВ-3 доп

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.

На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 — пятый.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Провод ПВ-3 пугв

Основные ТТХ и конструкция

Кабель ПВ-3 имеет следующие технические характеристики:

  • строительная длина — 100 м;
  • сопротивление изоляции — 1 МОм;
  • материал проводника — медь;
  • минимальная температура прокладки — минус 15 градусов по Цельсию;
  • диапазон рабочих температур — от –50 до +35 градусов;
  • максимально допустимая влажность — 100% при температуре в +35 градусов;
  • стандартный срок службы — 15 лет, гарантийный — 2 года.

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства — гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.

Обратите внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его диаметр D (площадь сечения тогда можно вычислить по формуле S=0.785×D²), так как многие недобросовестные производители склонны экономить медь, занижая этот сверхважный параметр.

Максимальный диаметр провода ПВ-3 может составлять 95 мм.

ПВ-3 4

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

  1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
  2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
  3. Проверять сечение взятым с собой штангенциркулем.
  4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

ПВ-3 5

Видео по теме

Хорошая реклама



Провод ПВ-3 |

1. Медная однопроволочная или многопроволочная жила круглой формы класса 3,4 или 5 по ГОСТ 22483.

2. Изоляция из ПВХ пластиката.

Область применения ПВ3 (ПВ 3):

Провода ПВ3 (ПВ 3) применяются для электрических установок при стационарной прокладке в осветленных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U = 450/750 V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода ПВ3 изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания.  Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Технические характеристики ПВ3 [ПВ 3]:
Влажность воздуха при 35° [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течении 15 мин. после пребывания в воде 24ч. [В] 2500
Максимальная рабочая температура жилы [С] 70°
Монтаж при температуре (не ниже [С]) -15°
Номинальное напряжение U0/U [В] 450/750
Радиус изгиба кабелей (наружных диаметров) 10
Строительная длина (не менее [м]) 100
Температура окружающей среды (верхний предел [С]) +35°
Температура окружающей среды (нижний предел [С]) -50°
Электрическое сопротивление изоляции (не менее [МОм*км]) 1.0
Срок службы проводов не менее 15 лет
Сечение (кв. мм) Рачетная масса (кг/км) Расчетный наружный диаметр (мм) Максимальный наружный диаметр (мм)
ПВ3 0.5 8.4 2.1 2.6
ПВ3 0.75 11.5 2.4 2.8
ПВ3 1 13.9 2.5 3.0
ПВ3 1.5 20.3 3.0 3.4
ПВ3 2.5 31.9 3.7 4.2
ПВ3 4 47.7 4.2 4.8
ПВ3 6 66.3 4.8 6.3
ПВ3 10 113.2 6.2 7.6
Сечение (кв. мм) Рачетная масса (кг/км) Расчетный наружный диаметр (мм) Максимальный наружный диаметр (мм)
ПВ3 13 168 - 8.8
ПВ3 25 249 - 11.0
ПВ3 35 348 - 12.5
ПВ3 50 495 - 14.5
ПВ3 70 675 - 17.0
ПВ3 95 913 - 19.0



Точную информацию о ценах Вы можете узнать, позвонив нам по телефону 8 (83147) 22-999, оставив online-заявку   или написать на E-mail: [email protected]

Провод ПВ-3: технические характеристики, сечения, применение
Провод ПВ–3 – это силовой медный проводник, изолированный поливинилхлоридом. Область применения устройства обширная: с его помощью подключают электрические механизмы и аппараты, прокладывают силовые и осветительные сети. Его отличие от ПВ–1 заключается в гибкости. Проводник обладает повышенной гибкостью и способен переносить всевозможные изгибы и повороты, в то время как ПВ-1 обладает самым низким классом гибкости. В этой статье мы рассмотрим технические характеристики провода ПВ-3.

Конструктивные особенности

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.

ПуГВ фото

Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.

В конструкцию устройства входят такие элементы:

  1. Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
  2. Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

Эксплуатационные характеристики

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

ПВ-3 сечения

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Параметры ПУгВ

Допустимые токи:

Токовые нагрузки

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Область применения

Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.

Сферы применения изделия можно поделить на такие разделы:

  • коммуникационные системы;
  • жилые, нежилые и производственные помещения;
  • электрическая проводка, как в помещении, так и на уличных пространствах.

Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.

Что еще важно знать?

Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:

Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!

Будет полезно прочитать:

Вес, диаметры ПВ-3 4х4

Купить ПВ-3 4х4

Розница

137.18 ₽

Конструкция

Провод силовой ПВ-3 4х4 состоит из медной цельной или многопроволочной токопроводящей жилы. Внешняя оболочка выполняется из поливинилхлоридного пластиката. Возможны частые повороты или изгибы провода силового ПВ-3, поскольку обладает свойством повышенной гибкости.

Область применения

Провод силовой ПВ-3 4х4 применяется  для работы в цепях электрических устройствах, для монтажа электрооборудования, электроустановок в осветительных и силовых сетях,  используется для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках. При номинальном переменном напряжении до 450 В, частоте до 400 Гц или постоянном напряжении до 1000 В. Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией провода не должна превышать 70 °С. Провод силовой устойчив к механическим воздействиям, деформациям, изгибам, скручиваниям, вибрациям, акустическим шумам, плесени. Благодаря наличию изоляционного покрытия, выполненного из высококачественного ПВХ-пластиката, провод исключает возможность распространения горения. Провод выпускается для использования в различных климатических условиях, о чем говорит его маркировка. Так, буквы «ХЛ» означают возможность прокладки в условиях холодного климата, а «ОМ» - умеренно-холодного и тропического морского. Срок службы кабеля  не менее 15 лет.

Купить

Для того, чтобы купить силовой провод ПВ-3 4х4 позвоните по телефону и закажите кабель или воспользуйтесь услугой Онлайн заявка, нажмите кнопку “В корзину”, далее менеджеры свяжутся с Вами, предложат систему скидок, таким образом, цена на кабель может стать еще ниже. Низкая цена на кабель для постоянных клиентов и крупных заказчиков.

Водонепроницаемый 1 пара Y-типа разъем солнечной панели 3 ответвления удлинительный кабель PV проводной адаптер светодиодный разъем полосы | |

1 пара разъема панели солнечных батарей типа Y Водонепроницаемый удлинительный кабель PV проводной адаптер

Особенности:
1. Принятие высококачественного материала, оно пыленепроницаемое, IP67 водонепроницаемый, антивозрастное, УФ, может использоваться в суровых условиях.
2. Двойные уплотнительные кольца для улучшения водонепроницаемости. Совместим с разными диаметрами изоляции фотоэлектрических кабелей.
3. Пара разъемов кабеля панели солнечных батарей типа y: (M /) / (F / MMM), высокая прочность на растяжение, совместима со всеми стандартными разъемами.
4. Хорошая нагрузочная способность с током и высоким напряжением. Устойчивость к высоким и низким температурам и огнестойкость.
5. Быстрая и простая сборка и простое удаление заглушки без дополнительного инструмента.

Спецификация:
Состояние: 100% Brand New
Спецификация кабеля: квадрат 4 мм (AWG12)
Частота вращения: 1000 В
Ток: 30A
Класс: IP67
Рабочая температура -40 ° C + 85 ° C
Материал изоляции : PPO + PA
Материал: медь, лужение
Уровень пламени: ul94-vo
Уровни безопасности: 2
Поз.: ≤0.2 мм &;
Усилие отвода: &; 50N
Усилие ввода: ≤50N
Системы захвата: запирание
Длина кабеля: 33 см / 13 в
Вес: прибл. 190 г


Список упаковок:
1 * Пара Y Тип Солнечный Панель Соединительный Кабель

picture picture

picture picture picture picture picture picture picture

BBB

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы отправляем по подтвержденным адресам заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6.Если вы не получили ваш груз в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше, чтобы это было быстрее. Спасибо

Возврат и возмещение

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

SJOOW 300V Переносной шнур от $ 0,23 / фут

Wire & Cable Your Way предлагает кабель типа SJOOW по самым выгодным ценам, которые вы можете найти в любом месте - можно приобрести пешком без каких-либо скидок. Эти многожильные силовые кабели могут использоваться в приложениях на 300 В, которые требуют гибкости и долговечности, таких как портативные инструменты и оборудование, портативные приборы, небольшие двигатели и связанное с ними оборудование.

SJOOW Cord 300V
SJOOW Гибкий переносной шнур 300v
пункт О.D. (дюймы) Токовые Усилители Цена
18/2 SJOOW, 18 AWG 2 Проводник » 0,285 10 $ 0,24 / фут
18/3 SJOOW, 18 AWG 3 Проводник » 0,305 10 $ 0,29 / фут
18/4 SJOOW, 18 AWG 4 Проводник » 0.330 7 $ 0,37 / фут
16/2 SJOOW, 16 AWG 2 Проводник » 0,310 13 $ 0,29 / фут
16/3 SJOOW, 16 AWG 3 Проводник » 0,330 13 $ 0,34 / фут
16/4 SJOOW, 16 AWG 4 Проводник » 0.365 10 $ 0,43 / фут
14/2 SJOOW, 14 AWG 2 Проводник » 0,340 18 $ 0,42 / фут
14/3 SJOOW, 14 AWG 3 Проводник » 0,370 18 $ 0,49 / фут
14/4 SJOOW, 14 AWG 4 Проводник » 0.410 15 0,61 $ / фут
12/2 SJOOW, 12 AWG 2 Проводник » 0,410 25 $ 0,60 / фут
12/2 SJOOW, 12 AWG 2 Проводник, синий » 0,410 25 $ 0,60 / фут
12/3 SJOOW, 12 AWG 3 Проводник, желтый » 0.430 25 0,80 долл. США / фут
12/3 SJOOW, 12 AWG 3 Проводник » 0,430 25 0,67 $ / фут
12/4 SJOOW, 12 AWG 4 Проводник » 0,475 20 $ 0,83 / фут
10/2 SJOOW, 10 AWG 2 Проводник » 0.560 30 $ 0,93 / фут
10/3 SJOOW, 10 AWG 3 Проводник » 0,580 30 0,99 / фут
10/4 SJOOW, 10 AWG 4 Проводник » 0,655 25 $ 1,14 / фут

SJOOW Портативный шнур Свойства

SJOOW Переносной шнур рассчитан на 300 вольт и имеет температурный диапазон от –40ºC до 90ºC.Эти характеристики делают SOOW Portable Cord отличным выбором для смягчения внешних факторов, которые в противном случае могут повлиять на характеристики провода или кабеля.

Буквы SJOOW обозначают особые свойства кабеля:
S для обслуживания
J для юниоров (300 Вольт)
OO для маслостойкой изоляции и маслостойкой оболочки
Вт для погоды и водостойкости .

SJOOW Кабель Особенности:
- Отличная устойчивость к маслу, воде и влаге
- Солнечный свет
- Хорошая прочность на растяжение, удлинение и характеристики старения
- Очень гибкий
- Сертификат UL и сертификат CSA для использования внутри и снаружи помещений

Стандарты:
- UL Гибкий шнур - UL Тема 62
- CSA гибкий шнур - C22.2-49
- MSHA Утверждено
- Соответствует RoHS

Строительство:
Проводники: от 18 до 10 AWG, полностью отожженная многожильная медь согласно ASTM B-174
Изоляция: Премиум-класс, EPDM с цветовой кодировкой 90ºC.

Цветовой код:
2 проводника: черный, белый
3 проводника: черный, белый, зеленый
4 проводника: черный, белый, красный, зеленый

,

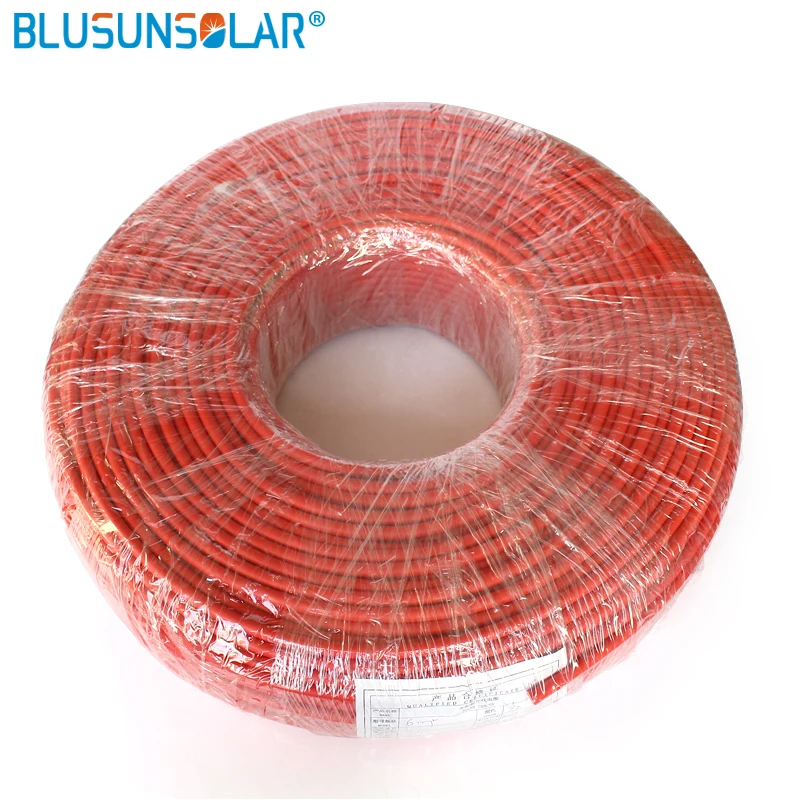

10-метровый рулон 6 мм2 (10AWG) Солнечный кабель Красный или черный кабель Pv Провод Медный проводник Оболочка из сшитого полиэтилена Сертификат TUV | Обмотка кабеля | Обмотка кабеля для передачи данных снизу

10 м / лот TUV / UL Высококачественный солнечный фотоэлектрический кабель 6,0 мм sq XLPE pv провод удлиненный кабель

одобрен UL / TUL 6,0 мм2 кв провод PV, кабель XLPE

много = 10 метров / рулон

1.Исполнительный стандарт:

Фотоэлектрический кабель

(солнечный кабель) относится к первоначальному проекту, составленному рабочей группой по системам фотоэлектрических кабелей Немецкого комитета по стандартизации (Техническая спецификация 2PFG1169 / 08.2007 в немецкой компании Rhein TUV).

2.No-haogen Тип PV-кабеля:

PV1-F: Гибкая медная луженая проволока без галогена PO изоляция и кабель фотоэлектрической системы.

3. Применение:

Применяется к солнечным батареям для выработки электроэнергии и связанным компонентам проводки, подключения, особенно подходит для наружных работ.Стойкость к солнечному свету, против старения, Использование огнестойких материалов с низким содержанием дыма, более высокая степень безопасности, большая безопасность.

4.Кабельные характеристики

МОДЕЛЬ PV1-F
Проводник Луженый медный провод, класс 5 (согласно МЭК 60228)
Изоляция Без галогена PO Изоляция
Оболочка Нет Галогенная оболочка PO
Номинальное напряжение AC 0.6 / 1KV
DC 1.8KV
Температурный диапазон -40 ° C ~ + 90 ° C, сухой / влажность
Макс. Рабочая температура проводника 120 ° C
При коротком замыкании 200 ° C
Стандарт EN 2PFG 1169

4._

5.Основные чертежи

6 7

9000 9000 9000 9000

000

000

000

000000

.

THHN Wire • Доставка в тот же день - Wire & Cable Your Way


Covid-19 Временная скидка
*** В это непростое время Wire and Cable Your Way, в сотрудничестве с нашими специализированными поставщиками, может предложить отобранные размеры THHN Building Wire по специальной сниженной цене, чтобы помочь справиться с экономическими проблемами, вызванными COVID-19 пандемия.

Wire & Cable Your Way предлагает широкий ассортимент продукции THHN Building Wire по лучшим ценам, которые вы найдете где угодно. Строительный провод THHN подходит для использования в электрических распределительных системах переменного тока почти в каждом промышленном, жилом и коммерческом здании, обычно при уровнях напряжения в диапазоне 110-600 вольт. Обычно он используется для передачи электрического тока во все внешние источники энергии в здании или жилище. Провод THHN может также использоваться для подключения станков, цепей управления или некоторых приборов.

Когда дело доходит до интеграции провода THHN в ваш проект, важно понимать, что THHN входит в список UL с номинальным значением 90 градусов по Цельсию в сухих местах или 75 градусов по Цельсию во влажных условиях с рейтингом THWN. Весь наш провод THHN имеет двойной номинал на кабеле с маркировкой THHN / THWN-2 как для влажных, так и для сухих температур.

THHN Solid THHN Stranded Wire Катушка
THHN / THWN-2, многожильный, медный
Предмет (продается ногой, если не указано иное) О.D.
(дюймов)
Ampacity
При 90 ° C
Цена
14 AWG THHN, 500-футовая или 2500-футовая шпуля » 0,109 15 $ 0,09 / фут
12 AWG THHN, 500-футовая, 1000-футовая или 2500-футовая шпуля » 0,128 20 $ 0,14 / фут
12 AWG THHN Катушка 100 футов или 200 футов » 0.128 20 $ 0,16 / фут
10 AWG THHN, 500-футовая, 1000-футовая или 2500-футовая шпуля » 0,161 30 $ 0,22 / фут
10 AWG THHN, 100 футов, 200 футов » 0,161 30 $ 0,26 / фут
10 AWG THHN, 25-футовая, 50-футовая катушка » 0.161 30 $ 0,34 / фут
8 AWG THHN » 0,213 55 $ 0,33 / фут
6 AWG THHN » 0,249 75 $ 0,52 / фут
4 AWG THHN » 0,318 95 $ 0.75 / фут
3 AWG THHN » 0,344 110 $ 0,94 / фут
2 AWG THHN » 0,375 130 $ 1,21 / фут
1 AWG THHN (Скидка) » 0,435 150 $ 1.45 / фут
1/0 THHN (Цена со скидкой) » 0,474 170 $ 1,65 / фут
2/0 THHN (Специальная цена) » 0,518 195 $ 1,86 / фут
3/0 THHN (Скидка) » 0,568 225 $ 2.36 / фут
4/0 THHN (Ценообразование со скидкой) » 0,624 260 $ 2,91 / фут
250 MCM THHN (Ценообразование со скидкой) » 0,678 290 $ 3,48 / фут
300 MCM THHN (Ценообразование со скидкой) » 0,730 320 $ 4.14 / фут
350 MCM THHN (Ценообразование со скидкой) » 0,817 350 $ 4,96 / фут
400 MCM THHN (Скидка) » 0,821 380 $ 5,52 / фут
500 MCM THHN (Ценообразование со скидкой) » 0,902 430 $ 6.69 / фут
600 MCM THHN (Ценообразование со скидкой) » 1,051 475 $ 8,45 / фут
750 MCM THHN (Ценообразование со скидкой) » 1,156 535 13,40 / фут
1000 MCM THHN (Ценообразование со скидкой) » 1,310 615 $ 18.76 / фут

Проволока

THHN Свойства

Различные буквы в проводе THHN обозначают особые свойства кабеля:

T для термопластов
HH для высокой термостойкости и
N для нейлонового покрытия.

Для проволоки, также имеющей рейтинг THWN: термопластичный, теплостойкий и нейлоновый с покрытием.

Эти характеристики делают THHN wire отличным выбором для управления внешними факторами, которые в противном случае могут повлиять на производительность проводного кабеля.Для конечных пользователей это означает большую гибкость для таких приложений, как кнопочные станции, системы управления пожарной сигнализацией и системы контроля температуры.

Экономическая эффективность
Проволока THHN приобрела популярность, поскольку является экономически эффективной альтернативой по сравнению с другими видами строительной проволоки. Для внутренних и наружных применений, где ценится долговечность, проволока THHN обеспечивает спокойствие, которого требуют подрядчики и домовладельцы. Поскольку провод THHN одобрен UL для постоянной установки, он обычно используется в новом строительстве и во многих других проектах, где провод не нужно удалять.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
