Какие бывают основные типы диодов. Чем отличаются выпрямительные, импульсные и другие виды диодов. Как выбрать подходящий диод для конкретной задачи. Какие параметры важны при подборе диодов.

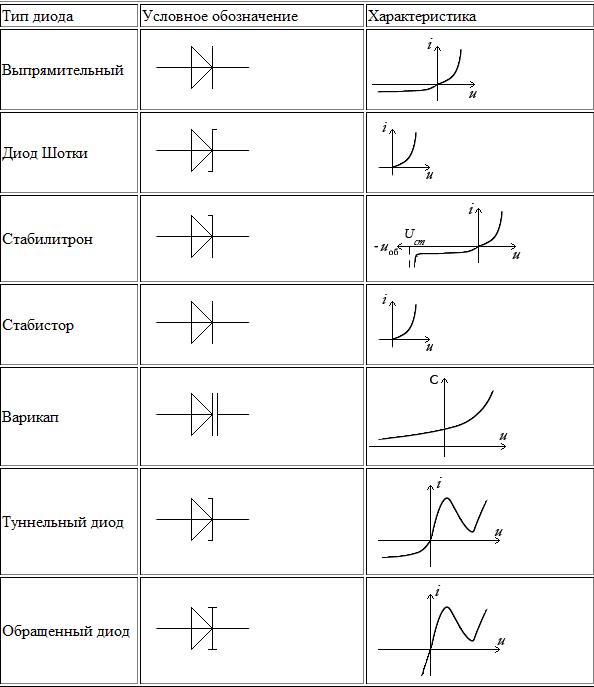

Основные виды диодов и их характеристики
Диоды — это полупроводниковые приборы с односторонней проводимостью, которые широко применяются в электронике. Существует множество видов диодов, отличающихся своими характеристиками и областями применения. Рассмотрим основные типы:
- Выпрямительные диоды — используются для преобразования переменного тока в постоянный
- Стабилитроны — поддерживают постоянное напряжение на участке цепи
- Светодиоды — излучают свет при прохождении тока
- Импульсные диоды — работают с высокочастотными сигналами
- Варикапы — используются как электронно-управляемые конденсаторы
- Туннельные диоды — обладают участком отрицательного сопротивления
Каждый тип диодов имеет свои особенности и оптимальные области применения. Правильный выбор диода критически важен для корректной работы электронных устройств.
Выпрямительные диоды: принцип работы и применение
Выпрямительные диоды являются одним из самых распространенных видов диодов. Их основное назначение — преобразование переменного тока в постоянный. Как это работает?
Выпрямительный диод пропускает ток только в одном направлении — от анода к катоду. При подаче переменного напряжения диод пропускает только положительные полуволны, отсекая отрицательные. Таким образом на выходе получается пульсирующий постоянный ток.
Основные параметры выпрямительных диодов:
- Максимальный прямой ток
- Максимальное обратное напряжение
- Падение напряжения в прямом направлении
- Время восстановления
Выпрямительные диоды широко применяются в блоках питания, зарядных устройствах, выпрямителях и других преобразователях переменного тока в постоянный.
Светодиоды: принцип работы, виды и применение
Светодиоды (LED) — это полупроводниковые источники света, которые излучают свет при прохождении через них электрического тока. Как они работают?
При подаче прямого напряжения электроны из n-области переходят в p-область, где рекомбинируют с дырками. При этом выделяется энергия в виде фотонов — происходит излучение света. Цвет излучения зависит от материала полупроводника.
Основные виды светодиодов:
- Одноцветные — излучают свет одного цвета
- RGB — могут излучать разные цвета за счет комбинации красного, зеленого и синего
- Ультрафиолетовые
- Инфракрасные
- Органические (OLED)
Светодиоды применяются для индикации, подсветки, освещения, в дисплеях и других областях. Они обладают высокой эффективностью, долговечностью и низким энергопотреблением.
Стабилитроны: назначение и особенности работы
При обратном включении и достижении напряжения пробоя через стабилитрон начинает протекать ток, но напряжение на нем остается практически неизменным. Это свойство используется для поддержания постоянного напряжения на участке цепи.
Основные параметры стабилитронов:
- Напряжение стабилизации
- Минимальный и максимальный ток стабилизации
- Дифференциальное сопротивление
- Температурный коэффициент напряжения
Стабилитроны применяются в стабилизаторах напряжения, источниках опорного напряжения, ограничителях напряжения и других устройствах, где требуется поддержание постоянного напряжения.
Импульсные диоды: быстродействие и области применения
Импульсные диоды — это специализированные диоды, предназначенные для работы с высокочастотными сигналами и короткими импульсами. Чем они отличаются от обычных диодов?
Импульсные диоды обладают очень малым временем переключения и восстановления. Это позволяет им эффективно работать на высоких частотах без искажения формы сигнала.
Ключевые характеристики импульсных диодов:
- Время обратного восстановления
- Емкость p-n перехода
- Максимальная рабочая частота
- Импульсный прямой ток
Области применения импульсных диодов включают высокочастотные выпрямители, импульсные источники питания, генераторы, формирователи импульсов и другие устройства, работающие на высоких частотах.
Варикапы: принцип работы и применение в радиотехнике
Варикап (варактор) — это полупроводниковый диод, емкость которого зависит от приложенного обратного напряжения. Как работает варикап?
При увеличении обратного напряжения расширяется обедненная зона p-n перехода, что приводит к уменьшению емкости диода. Таким образом, варикап работает как конденсатор с электронно-управляемой емкостью.
Основные параметры варикапов:
- Емкость при нулевом смещении
- Коэффициент перекрытия по емкости
- Добротность
- Температурный коэффициент емкости
Варикапы широко применяются в системах автоматической подстройки частоты, параметрических усилителях, генераторах, управляемых напряжением и других устройствах, где требуется электронная перестройка частоты.
Туннельные диоды: уникальные свойства и применение
Туннельный диод — это полупроводниковый диод с очень узким p-n переходом, обладающий участком отрицательного сопротивления на вольт-амперной характеристике. В чем уникальность туннельных диодов?
Благодаря квантовому туннельному эффекту, туннельные диоды имеют очень малое время переключения и могут работать на сверхвысоких частотах. Наличие участка отрицательного сопротивления позволяет использовать их в качестве активных элементов.
Ключевые особенности туннельных диодов:
- Наличие участка отрицательного сопротивления
- Сверхвысокое быстродействие
- Низкий уровень шумов
- Работа при низких напряжениях
Туннельные диоды применяются в сверхвысокочастотных генераторах, усилителях, преобразователях частоты, триггерах и других устройствах, работающих на частотах до сотен гигагерц.
Как выбрать подходящий диод для конкретной задачи
Выбор правильного диода критически важен для корректной работы электронного устройства. На что следует обратить внимание при выборе диода?
- Тип диода — выбирается исходя из функционального назначения
- Максимальный прямой ток — должен соответствовать рабочему току в схеме
- Максимальное обратное напряжение — должно превышать рабочее напряжение в схеме
- Быстродействие — важно для высокочастотных применений
- Падение напряжения в прямом направлении — влияет на КПД устройства
- Корпус — должен соответствовать требованиям к монтажу
При выборе диода также следует учитывать условия эксплуатации — температурный диапазон, влажность, вибрации и другие факторы. Важно внимательно изучить даташит и убедиться, что все параметры диода соответствуют требованиям конкретной схемы.
Сравнение характеристик различных типов диодов
Разные типы диодов имеют свои уникальные характеристики, которые определяют их оптимальные области применения. Сравним основные параметры наиболее распространенных видов диодов:
| Тип диода | Прямой ток | Обратное напряжение | Быстродействие | Особенности |
|---|---|---|---|---|
| Выпрямительный | Высокий | Высокое | Среднее | Высокая нагрузочная способность |
| Импульсный | Средний | Среднее | Очень высокое | Работа на высоких частотах |
| Стабилитрон | Низкий | Фиксированное | Низкое | Стабилизация напряжения |
| Светодиод | Низкий | Низкое | Среднее | Излучение света |
| Варикап | Очень низкий | Среднее | Высокое | Изменяемая емкость |
Как видно из таблицы, каждый тип диодов имеет свои сильные стороны и ограничения. Правильный выбор диода зависит от конкретных требований схемы и условий эксплуатации.
