Дюралайт. Виды и устройство. Работа и применение. Особенности
Дюралайт – это изделие китайской компании «Neo-Neon», которая с гордостью представила его в 1987 году. Само же название продукции пошло от компании, создавшей его. Рынок отреагировал на его появления вяло, но уже через год его создателям пришлось срочно защищать свои авторские права на него. Множество компаний стали выпускать это изделие, ведь многим владельцам предприятий и организаций розничной торговли было нужно яркое рекламное освещение магазинов. Первоначально в изделии применялись лампы, но в скором времени в них стали использовать светодиоды, что существенно расширило их применение.
Сегодня светодиодный дюралайт пользуется большой популярностью в сфере декоративного оформления в виде дополнительной подсветки в помещениях, а также рекламного или праздничного оформления витрин, придомовых территорий, деревьев, фасадов зданий и многого другого. Высокая устойчивость к различным колебаниям температур (от -40 до +60С), а также к атмосферным осадкам и небывалая экономичность делают это изделие незаменимым в области светового дизайна.
В зависимости от формы дюралайт может быть:
- Круглый — Ø 10 и 13 мм, энергопотребление составляет 18W на 1 м.
- Плоский — размеры 5×8 мм, 11х18 мм, 11х22 мм, 11х28 мм, применяется от 2 до 4 лампочек. Эта гибкая лента носит название «дюрафлекс». Его в основном применяют для украшения фасадов.
По типу свечения:
- Фиксинг – действует в режиме непрерывного свечения светодиодов. Внутри шнура имеется только один канал светодиодов или лампочек. При подключении сразу будут светиться все светодиоды (лампочки). При применении контроллера будут мигать сразу все светодиоды (лампы).
- Чейзинг — действует в режимах разнообразной светодинамики. Он включает 2 и более каналов светодиодов (лампочек), благодаря чему можно добиться различных эффектов (смена цветов свечения, «бегущая дорожка» и так далее).
- Хамелеон – это многоцветный светодиодный шнур.
- Мультичейзинг – шнур, который реализует световые сценарии поочередно.
Основные цвета у дюралайта – белый, красный, желтый, зеленый и синий. Режим энергопотребления у каждого из указанных вариантов отличается, к примеру, мощность белого будет практически в два раза больше, чем синего.
Также можно выделить по:
- Схемному решению (число жил внутри шнура, то есть количество параллельных проводов электрической цепи): 5-проводной, 3-проводной и 2-проводной.
- Диаметру поперечного сечения: 16 мм, 13 мм и 10 мм.
- Цвету лампочек: цветные (желтые, красные, зеленые, синие) или неокрашенные.
- Яркости: ультра-яркого и стандартного типов.
- Фактуре поверхности ПВХ-шнура: рельефная или гладкая.
- Цвету ПВХ-шнура: окрашенный многоцветный, окрашенный однотонный или прозрачный неокрашенный.
- Разнообразие можно дополнить различными моделями: 12В, 220В, USB, комнатные, елочные, уличные и так далее.
Дюралайт представляет световой шнур, который имеет гибкую конструкцию.
Это свойство позволяет использовать его в различных областях. Сам шнур выполнен из поливинилхлорида. Внутри него запрессованы светодиоды. Светодиоды внутри шнура соединены группами. Внутри группы они подключаются друг за другом, при этом группы — параллельно.
Такой способ размещения светодиодов выполнен с целью возможности разрезания шнура на части. К тому же если перегорит (произойдет обрыв) один светодиод, то вся группа данного светодиода перестанет гореть, остальные группы при этом также будут светиться.
Революционность гирлянды в том, что лампочки и провода находятся внутри прозрачного светорассеивающего цветного ПВХ шнура. Поэтому гирлянда является безопасной, она легка в пользовании и обслуживании, красиво выглядит, весьма прочна и надежна.
От мощности и шага размещения светодиодов зависит энергопотребление, обычно его величина составляет 2,5 Вт/п.м. На отрезанный край для подключения электропитания насаживают специальный шнур со штепсельной вилкой на конце. За счет его механического контакта с жилами создается электрическое соединение.
Для подключения желательно иметь соединительные муфты, чтобы обеспечить удобство и надежную фиксацию. Также рекомендуется брать сетевой шнур с диодным мостом. Это позволит получить выпрямленное напряжение без мерцания. Также можно взять адаптер, который представляет мостовой диодный выпрямитель. Он преобразует переменное напряжение в однополярное пульсирующее напряжение с частотой 100 Гц, которое глазу не видно.
Принцип действияСетевой шнур с адаптером через специальный переходник подключается к дюралайту. Переходник представляет устройство из корпуса с металлическими штырьками. Разъем для однорядной гирлянды будет состоять из двух штырьков, для двухрядной гирлянды – из трех. Подобный переходник применяется при необходимости состыковать 2 куска (отрезка) гирлянды.
Для монтажа применяются специальные прозрачные пластиковые скобы, крепящие гирлянду к поверхности. Оголенные провода, которые остаются после отрезки, закрывают специальным колпачком для обеспечения электробезопасности.
Их нужно покупать сразу.
Подключать дюралайт желательно на постоянное соединение, а не в розетку. Поэтому лучше сразу приобрести разъем для подключения и сетевой шнур с адаптером 220 Вольт. Крепление на подготовленной поверхности выполняется посредством крепежей. При включении дюралайта в сеть шнур за счет светодиодов начнет светиться. Световой шнур отличается гибкой конструкцией, что позволяет его задействовать для декора объектов любой сложности. При его помощи можно создать красочную иллюминацию и в доме, и за его пределами.
Кроме этого при помощи дюралайт можно создавать разные световые эффекты, к примеру, световые буквы, мерцание, бегущую волну и так далее. С этой целью для управления могут использоваться специальные блоки управления — контроллеры.
Особенности- Питание шнура фактически осуществляется напряжением 220 В. Адаптер лишь переводит его в постоянное напряжение из переменного. Поэтому здесь действует техника безопасности при работе с высоким напряжением.
- Шнур способен изгибаться достаточно сильно, но рекомендуемый радиус изгиба составляет 5-6 его диаметров. Запрещено изгибать под прямым углом, ведь можно так испортить внешнюю оболочку. Также нельзя оголять или подрезать часть проводов, монтировать в местах, где возможны перетирания об ограждающие конструкции. В случае нахождения поврежденных участков шнура соответствующий кусок вырезается и заменяется новым.
Сфера применения светодиодного шнура весьма обширна:
- Витрины бутиков, ресторанов, магазинов и кафе.
- Баннеры и рекламные вывески.
- Искусственное освещение внутри помещений.
- Наружное освещение фасадов.
- Декоративное украшение архитектурных элементов, фасадов. Часто украшают лестничные перилла, стенные ниши, двери, окна.
- Освещение придомовых территорий.
- Применение в качестве украшений и новогодних гирлянд и так далее.
Благодаря своей прочности и гибкости, светодиодный дюралайт можно превратить в красочные фигурки, сверкающие буквы рекламного слогана или причудливо изгибающиеся световые лучи.
При снабжении шнура контролером он будет не только ярко светиться, но также переливаться и мигать бессчетным множеством оттенков.
К преимуществам можно отнести:
- Высокая надежность.
- Долговечность, если соблюдать правила эксплуатации.
- Гибкость и прочность (защищен от различных возможных механических повреждений, ударопрочен).
- Низкое энергопотребление (порядка 16-18 Вт/м).
- Возможность работы в температурном диапазоне от -40 до +60°С.
- Защищен от ультрафиолета, имеет яркий насыщенный цвет.
- Легкость монтажа и удобство (дюралайт легко монтируется и подключается в сеть посредством сетевого шнура и диодного моста, крепление выполняется пластиковыми держателями-клипсами).
К недостаткам можно отнести:
- Опасность при несоблюдении правил электробезопасности.
- Наличие на рынке изделий неизвестного происхождения, откровенных подделок, которые быстро выходят из строя и могут таить в себе опасность.
- Необходимость использования переходников и контроллеров, что увеличивает затраты.
Похожие темы:
- Светодиодные ленты. Виды и типы. Применение и питание
- Светодиодные гирлянды. Виды и установка. Как выбрать
- Елочные гирлянды. Виды и устройство. Работа и как выбрать
- Холодный неон. Виды и устройство. Работа и Применение
- Монтаж светодиодной ленты. Подключение и установка. Особенности
- 3Д светильники. Виды и работа. Применение и изготовление
- Светодиодные трубки. Виды и работа. Устройство. Плюсы и минусы
- Светодиодное освещение (LED). Виды и Применение. Плюсы и минусы
ДЮРАЛАЙТ: ВИДЫ | ПРЕИМУЩЕСТВА | МОНТАЖ
С приближением праздников становится особенно актуальной тема декоративного светотехнического оборудования для организации торжеств и создания праздничной атмосферы. Основные требования: высокая надёжность, простота обслуживания, экономичность, устойчивость к плохим погодным условиям, ударным воздействиям и случайному возгоранию.
Этим требованиям полностью соответствует дюралайт, что можно перевести с английского как «прочный свет». Он представляет собой светодиоды, надёжно спрятанные в гибкий и прозрачный полимерный шнур.
Дюралайт используют для праздничной подсветки крон деревьев, контуров зданий, новогодней ёлки, украшения интерьера, рекламных вывесок, создания поздравительных надписей и прочих праздничных светодинамических эффектов.
Яркая праздничная иллюминация с использованием всех представителей цветовой палитры моментально превратит будничную обстановку в сказочное ожидание новогодних чудес. А свет этих светодиодных лент столь ярок, что может использоваться для полноценного освещения, не потребляя много электроэнергии. Помимо того, дюралайт может принимать любую форму благодаря исключительной гибкости, что даёт возможность использовать его для украшения самых сложных по форме архитектурных соосружений.
Светодиодные ленты подразделяются на два основных вида: фиксинг и чейзинг.
В фиксинге все светоэлементы питаются от одного источника питания. В этом простейшем варианте нет возможности регулировать интенсивность излучаемого света. Применяется при изготовлении световых фигур и деревьев.
В чейзинге же, напротив, все светодиоды в определённой последовательности подключены к разным энергетическим шинам. Это позволяет реализовать желаемую визуальную иллюзию, например эффект дождя, бегущих разноцветных огней, струящегося водопада и т.д.
• Огромный ресурс работы – более 100 тысяч часов; это в 4 раза превышающий ресурс подобных изделий.
• Низкое энергопотребление светодиодов при интенсивном свечении, более чем в 15 раз превосходящее традиционные системы освещения;
• Исключительная гибкость;
• Устойчивость к механическим и химическим воздействиям;
• Замечательная цветопередача;
• Очень низкое тепловыделение;
• Экологичность;
• Работа в условиях плохой погоды и низкой температуры.
Поэтому использование дюралайта – это оптимальная стратегия при организации праздничной иллюминации, красота в сочетании с надёжностью по оптимальной цене.
Монтаж дюралайта
В больших городах в ночное или вечернее время часто приходится видеть светящиеся здания, контуры деревьев, различных движимых и недвижимых объектов. Достигается все это путем использования дюралайта – гибкого светящегося шнура. При этом его использование достаточно эффективно, когда требуется оперативно решить вопрос с праздничным оформлением внешнего периметра территории.
С одной стороны, монтаж дюралайта не составляет особого труда, особенно когда работы выполняются на небольшой высоте. Другое дело, когда приходится все это делать на крышах многоэтажных зданий, стенах огромных торговых центров, окнах офисов, производственных помещениях. Использование же светодиодов вместо обычных лампочек позволяет существенно сэкономить затраты электрической энергии, уменьшить теплоотдачу и увеличить эффективность работы такой гирлянды.
Учитывая необходимость обеспечения надежной защиты работникам, выполняющим данный вид работ, есть два основных пути, как их обезопасить. Первый – использование специальных подъемных механизмов, с помощью которых бригада будет доставлена к нужному месту. И второй – привлечение для этих работ профессионалов промышленного альпинизма, которые вся ответственность за высотные работы берут на себя. Первый случай дорогой, да еще и ограничен по высоте – выше девятиэтажного дома мало какой подъемник способен поднять группу людей. Да и в отдельных местах задействовать тяжелую технику может оказаться весьма проблематичным.
В то же время привлечение промышленных альпинистов, которые выполнят монтаж дюралайта, позволит не только существенно сэкономить на оплате работы техники, но и выиграть время – работы выполняются здесь быстро и весьма качественно. Отдельно следует отметить качество самого дюралайта. Он должен быть выполнен из специальных, не горящих материалов, иметь компактный и удобный способ соединения и крепления к месту.
В то же время места соединения должны быть достаточно герметичными, дабы иметь возможность спокойно переносить большое количество осадков (особенно в осеннее и весеннее время).
Особое внимание в процессе монтажа следует уделять проверке подлинности представленных материалов, дабы в дальнейшем не иметь проблемных моментов во время их эксплуатации. Также не стоит самоуправничать и использовать не предусмотренных технологией материалов для крепления и способов крепления дюралайта.
Где купить?
Самый интересный и важный вопрос где купить надёжный вариант по хорошей цене. На рынке рынке, если поискать, предоставлены сотни вариантов, но когда дело доходит до конкретики, становится всё намного сложнее: у одних цена указана за метр, у других за бухту, третьи определяют стоимость по весу, а четвертые ставят заоблачные ценники, наверное, формируя их по созвездиям. не будем ходить вокруг до около: ПЕРЕХОДИТЕ по ссылке и выбирайте: https://akril22. ru/magazin/folder/dyuralajt
Компания Акрил предоставляет материалы для освещения улиц, площадей, участков и домов уже более 10 лет — на сайте предоставлены варианты с лучшими ценами. Выбирайте и не забывайте про комплектующие! Если нужно помочь определиться, пищите в онлайн-чат
Precision Traffic and Safety Systems
Расположенная в Ричардсоне, штат Техас, компания Duralight производит светодиодные светофоры и коммерческие продукты с 1993 года. Светодиодные сигнальные модули не только соответствуют спецификациям ITE и многих государственных/местных правительственных учреждений, но также сертифицированы. системой контроля качества ISO9001. Их профессиональные сотрудники проектируют и производят светодиодные модули сигналов светофора с использованием высококачественных компонентов и мастерства, чтобы превзойти самый высокий уровень спецификаций, установленных федеральными, государственными и местными государственными органами.
Светящиеся светодиодные сигнальные лампы
Использование новейших технологий Светодиодные сигнальные лампы Duralight обеспечивают непревзойденную производительность и надежность. Доступен как в 8-дюймовом, так и в 12-дюймовом исполнении.
Загрузить спецификацию
Внешний вид пикселей Светодиодные сигнальные лампы
Оригинальные светодиодные сигнальные лампы Duralight, обеспечивающие непревзойденную производительность и надежность. Доступен как в 8-дюймовом, так и в 12-дюймовом исполнении.
Загрузить техническое описание
Всенаправленные стрелки
Светодиодные стрелки Duralight, доступные как в цвете накаливания, так и в виде пикселей, обеспечивают всенаправленное движение зеленого, желтого и красного цветов. Также доступны бимодальные стрелки.
Загрузить техпаспорт
Пешеходные лампы обратного отсчета
Светодиодные лампы Duralight с обратным отсчетом, доступные как в виде ламп накаливания, так и в виде пикселей, обеспечивают прямую замену существующим лампам.
Загрузить техническое описание
Лампы для пешеходов Hand/Man
Доступные как в виде ламп накаливания, так и в виде пикселей, светодиодные лампы Duralight Hand/Man обеспечивают непосредственную замену существующим лампам.
Загрузить спецификацию
Светодиодные уличные фонари высокой мощности
Светодиодные уличные фонари Duralight предназначены для прямой замены существующих ламп накаливания.
Универсальное светодиодное освещение
Универсальные светодиодные лампы Duralight предназначены для замены существующих ламп накаливания.
Скачать техпаспорт
типы, подключение, установка и область применения
Опубликовано: 10.10.2021
860
1. Что такое дюралайт
20.02 90. Фото работ мастеров светотехники3. Технические параметры
4. Разновидности дюралайта
5. Как правильно подключить
6. Рекомендации по работе с дюралайтом
7. Плюсы и минусы
8. Чем отличается светодиодный кулюмит от лампа
9. Вывод
Дюралайт представляет собой ПВХ шланг прямоугольного или круглого свечения, внутри которого находятся лампочки накаливания или светодиодные чипы, соединенные проводами. Его используют для создания эффектных вывесок в магазинах, как украшение городских улиц.
По сравнению со своими ламповыми аналогами светодиодный дюралайт имеет ряд преимуществ. Например, эффективность. Диодам для работы требуется в 6-8 раз меньше энергии. Существует несколько разновидностей диодных трубок из ПВХ, но все они подключаются по одному принципу.
Что такое Duralite
Duralight — декоративный гибкий кабель с DIP или SMD внутри. Он не протекает, герметичен и долговечен. Он бывает плоского и круглого сечения. Старая версия шнура была сделана с лампочками накаливания. Дюралайт изготовлен из термопластичного полимера.

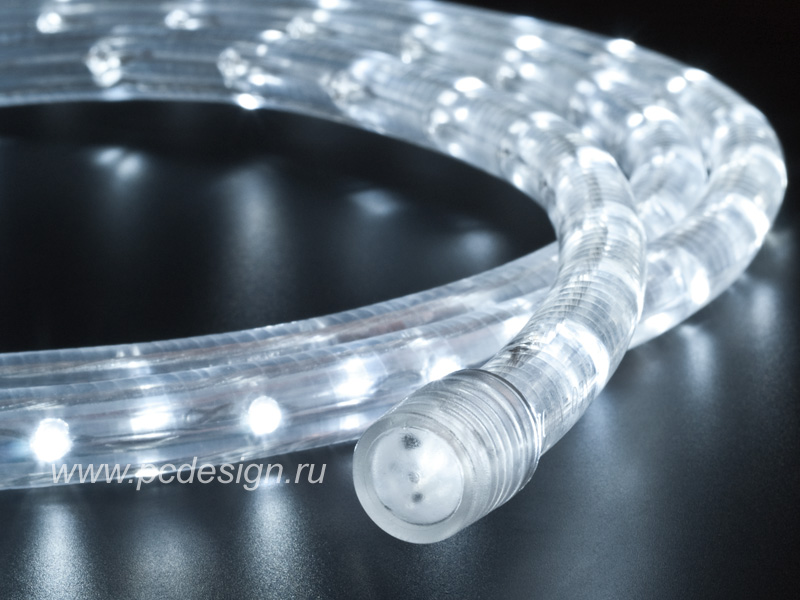

Дюралайт круглый.
Диоды соединены в параллельные группы. Если кабель длинный, его можно разрезать на куски. Обычно длина не превышает 4 м. Место, где можно сделать разрез, отмечено насечкой. Отрезанные части могут быть согнуты или соединены вместе в зависимости от цели. Таким образом можно получить как простую форму, например, квадрат, так и более сложную. Кабель может быть разноцветным или одноцветным.
Сфера применения
Основными сферами применения дюралайта являются маркетинг и развлечения. Благодаря устойчивости к перепадам температур, гибкости и водонепроницаемости кабель считается идеальным для наружной отделки. Из него изготавливают вывески для магазинов, создают эффектные стенды на акции, украшают фасады зданий и витрины.

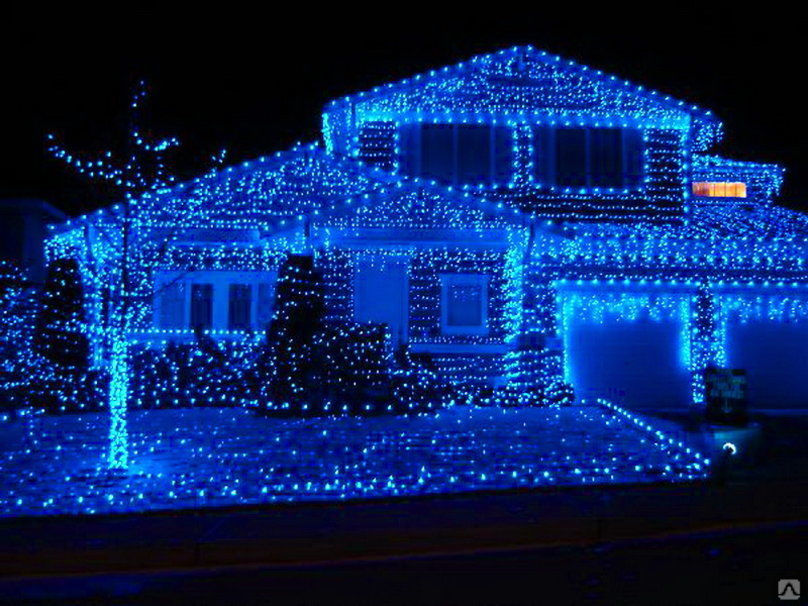

Пример использования дюралайта.
Диодный шланг часто покупают на новогодние праздники для создания тематических украшений. В домах из него изготавливают интерьерные подвески. Трос хорошо смотрится на сценах, ступенях и перилах. В последнее время используют более безопасные и экономичные варианты светодиодных лент.
Фото работ мастеров светотехники
Свойства и эксплуатационные характеристики дюралайта определяются характеристиками оболочки из поливинилхлорида и светодиодных чипов. Материал не пропускает воду внутрь шланга. Также благодаря ПВХ кабель устойчив к механическим повреждениям, вибрации и давлению. Благодаря светодиодам прослужит в несколько раз дольше , чем его аналог накаливания.
Технические индикаторы:
- Тип светодиодов — SMD или DIP;
- диаметр кабеля — 16 мм, 13 мм, 10,5 х 12,5 мм, 13,5 х 15,5 мм;
- сечение — прямоугольное или круглое;
- в зависимости от модели режущий модуль — 1 м, 4 м, 3,33 м, 2 м;
- цветов — синий, зеленый, оранжевый, RGB, желто-зеленый, белый, желтый;
- цепь — 5-, 4-, 3- и 2-проволочная независимо от сечения;
- потребляемая мощность — от 1,5 до 3 Вт на 1 метр кабеля;
- Количество диодов — 144, 36 и 72 на 1 метр;
- рекомендуемая температура эксплуатации — от +5С° до +60С°;
- напряжение — 240 вольт;
- Срок службы — до 50 000 часов.
Разновидности дюралайта
Наиболее популярным является круглый кабель, когда свет распределяется равномерно по окружности. Плоские менее популярны, потому что свечение направлено только в заданном направлении.
Плоский дюралайт.
Визуально этот тип можно сравнить со светодиодной лентой в силиконовой оболочке. Но дюралайт прочнее и гибче. Все разновидности шланга подключаются к сети 220 вольт, либо с помощью кабеля-выпрямителя, при покупке он идет в комплекте. Когда вам нужен контроллер, вы покупаете его отдельно.
Контроллер.
При подключении разрядной линии к напряжению 220 вольт диоды будут светить на полную мощность постоянно. Этот режим свечения называется Fixing. При использовании выпрямителя можно самостоятельно задать световой сценарий:
- мультичеканка — совмещает режимы вспышки и чеканки;
- чеканка — яркость будет меняться по заданным алгоритмам;
- flash — диоды включаются разными группами;
- хамелеон — изменение цвета свечения.

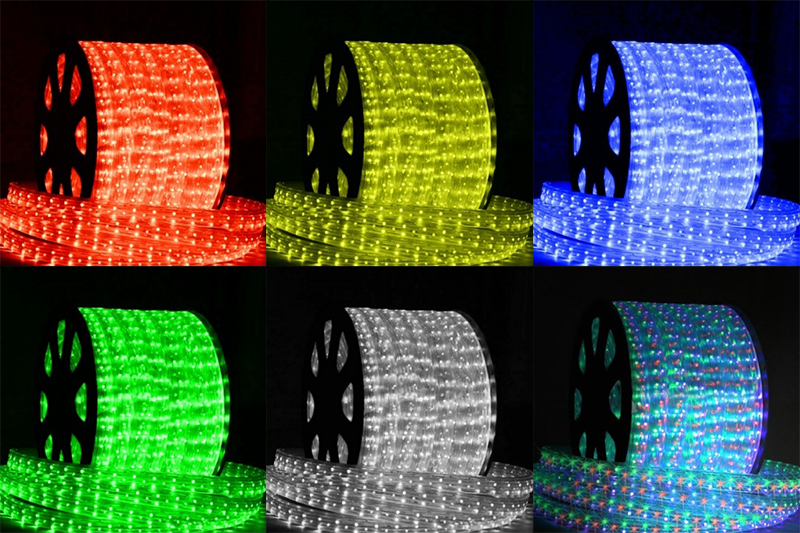

Дюралайт «Хамелеон».
Наличие режимов зависит от функционала контроллера и разновидности дюралайта. Для реализации режима мультичеканки с изменением цвета необходимо наличие RGB-светодиодов, а в местах выреза должно быть не менее 3-х контактов для подключения.
Как правильно подключить
Дюралайт нельзя подключать напрямую к розетке 220 вольт. Вам понадобится контроллер или адаптер, который продается вместе со шнуром. Если вам нужны разные режимы, вам понадобится контроллер.
Соединения с чейпингом и мультичейном.
Адаптер состоит из ответвителя и выпрямителя. Эта простая опция используется только в режиме Fixing, постоянное свечение без мерцания.
Адаптер представляет собой диодный мост, необходимый для преобразования сетевого напряжения 50 Гц в пульсирующее напряжение 100 Гц.
Чтобы диоды мерцали, нужен контроллер . Подбирается по мощности и количеству каналов. Последнее должно совпадать с количеством проводов в шнуре. Переключение производится по правилам:
- Кабель следует разбирать только в отсоединенном состоянии и резать по специальным меткам;
- конструкция должна находиться как можно дальше от детей и животных;
- перед установкой убедитесь, что твист-фонарь сухой;
- для проверки работоспособности подключите шнур через переходник к сети;
- соединения должны быть снабжены термоусадочной трубкой;
- места соединения не должны подвергаться механическому давлению;
- кабель не должен быть покрыт металлом или другими предметами, чтобы обеспечить достаточную теплопередачу.

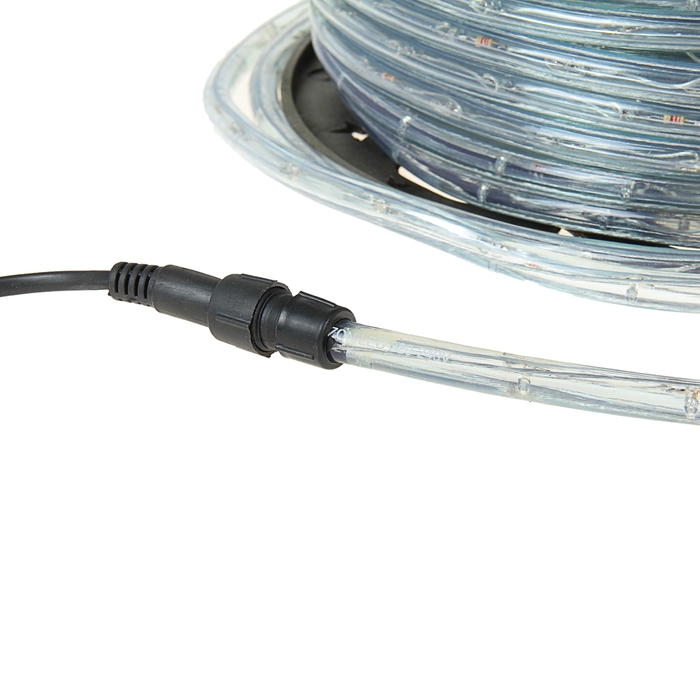

Адаптер.
Рекомендации по работе с DuraLite
Ознакомьтесь с правилами перед использованием светодиодного кабеля:
- установка во включенном состоянии запрещена. Подключение к сети допускается только после правильной установки;
- запрещается включать в сеть намотанную на катушку сеть, так как это может привести к перегреву;
- места соединения не должны подвергаться механическим воздействиям;
- во время установки убедитесь, что соединения не повреждены и чистые;
- в месте установки твист-лайта должна быть хорошая вентиляция;
- если кабель подключался несколько раз, каждый из сегментов должен иметь одинаковые характеристики.
Рекомендуется к просмотру: Монтаж с одинаковыми расстояниями между катушками.
Также нужно знать, как правильно резать дюралит. Если это круглый шланг, его можно разрезать на куски разной длины, но в тех местах, где есть специальное обозначение в виде ножниц. Если правило не соблюдать, кабель перестанет работать.
Перед обрезанием шнур необходимо повернуть вдоль своей оси до тех пор, пока с обеих сторон не будет видно 2-3 мм контактов. После разреза внутри не должно остаться кусков провода, так как это вызовет короткое замыкание.
Плюсы и минусы
надежность;
длительный срок службы;
диапазон рабочих температур от минус 40°С до плюс 60°С;
энергоэффективный;
гибкость и водонепроницаемость.
если при подключении не будут учтены мельчайшие детали, то шланг сгорит или не включится;
необходимость тратить деньги на дополнительное оборудование;
сложность в установке для новичка.
