при какой температуре плавится припой ПОС 60

Соединение пайкой — распространенные метод сборки электронных элементов на платах. Применение припоям находится в трубопроводных системах, бытовых и промышленных электрических сетях. За счет прочного соединения гарантируется идеальный контакт или герметичность стыков. В процессе задействован припой — один или несколько металлов с относительно низкой температурой плавления. Рассмотрим виды и технические характеристики данных металлов, в частности олово.

Содержание

  1. При какой температуре плавится олово
  2. Виды олова для пайки
  3. Изготовление припоев
  4. Марки
  5. Сплавы на основе олова
  6. Температура плавления припоев
  7. Свойства
  8. Химические
  9. Металлическое олово
  10. Олово II
  11. Олово IV
  12. Физические
  13. Серое и белое олово
  14. Изотопы
  15. Оптические
  16. Кристаллографические
  17. История и происхождение названия
  18. Нахождение в природе
  19. Месторождения
  20. Распространенность в природе
  21. Формы нахождения
  22. Твердая фаза минералы
  23. Собственно минеральные формы
  24. Коллоидная форма
  25. Формы нахождения олова в жидкой фазе
  26. Промышленные типы месторождений олова
  27. Промышленное получение
  28. Эффекты от воздействия соединений олова
  29. На здоровье человека
  30. На окружающую среду
  31. Сферы применения олова

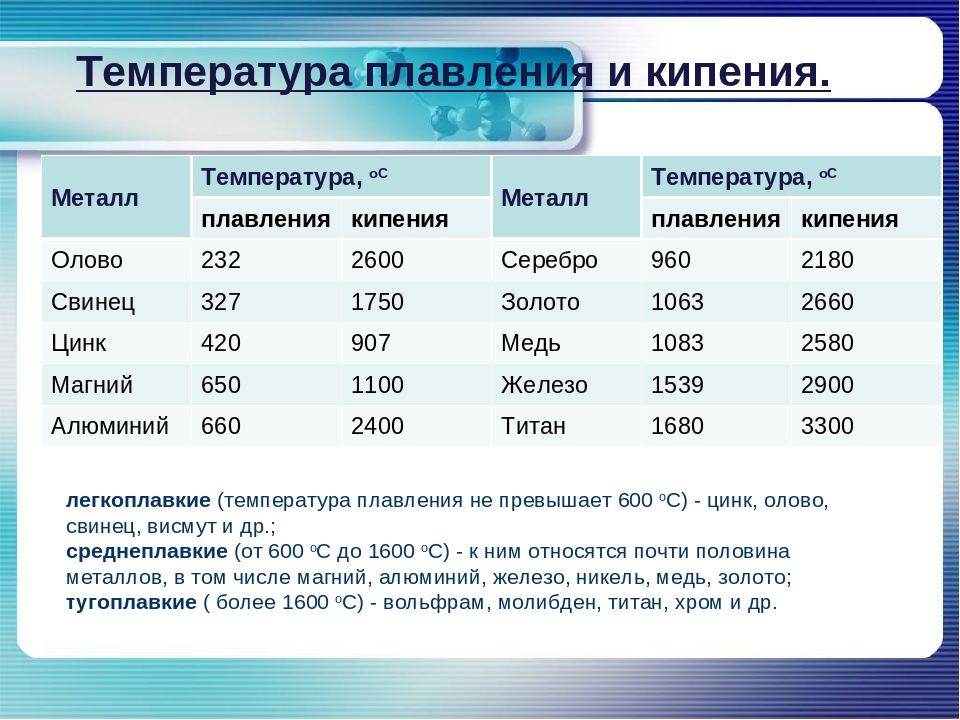

При какой температуре плавится олово

Олово входит в группу легких металлов по таблице Менделеева. Имеет хорошую ковкость, при размещении заготовки с подобным покрытием в условиях улицы на поверхности сформируется защитная оксидная пленка.

Температура плавления чистого олова для пайки составляет 231 градус Цельсия.

Чаще всего в промышленности и быту применяется не чистый металл, а сплав с другими, подобными ему по температуре плавки и свойствам.

Виды олова для пайки

Для группы припоев существует аббревиатура ПОС — припои оловянно свинцовые. Различие марок — в пропорциональном содержании металлов, наличии дополнительных элементов для повышения качества материала прутков.

По порогу плавления виды олова различают на низкотемпературные припои и высокотемпературные. В зависимости от температуры рабочей среды, применение находят обе группы материалов.

Изготовление припоев

В процессе производства припоев кроме Sn задействованы:

  • медь;
  • свинец;
  • серебро;
  • сурьма.

В зависимости от процентного соотношения металлов в готовых марках припоев, варьируется мягкость сплава. Также меняется:

  • температура плавления;
  • прочность соединения;
  • практическая применяемость.

Низкотемпературные припои находят свое применение в радиотехнике и электронике. Это связано с технологической особенностью при сборке и ремонте плат. Некоторые элементы при значительном перегреве могут выйти из строя. Поэтому соединение платы и компонента обязательно производится низкотемпературным сплавом.

Несколько примеров:

  1. ПОС 60 задействуют для лужения, его температура плавления — 270 градусов.
  2. Температура плавления в 238 градусов обозначена для ПОС 40. Сплав находит применение в радиотехнике.

Разберем марки чистого металла и получаемых на его основе сплавов.

Марки

Промышленность выпускает следующие разновидности чистого металла:

  1. О1, О1пч. Готовый продукт представлен проволокой, прутками различного диаметра и чешуей. Содержание примесей — менее 0.01%.
  2. ОВЧ-000 выходит с конвейера в прутках. Олово высококачественное — до 99.99%.
  3. О2 — в готовом металле наблюдается до 0.435% примесей.
  4. В виде чушек сплав О3 после производства содержит 98.49% чистого Sn.
  5. Наибольшее содержание примесей наблюдается в О4. Полезного металл здесь около 96.5%.

Из чистого продукта промышленность выпускает сплавы, отличие — физические характеристики, в том числе температура плавления, прочность, количество примесей.

На заметку. Температура плавления свинца достаточно низкая и за счет этого олово легко образует сплав с ним. Наиболее популярные и известные обывателю соединения свинца и олова: ПОС 30, ПОС 60 и подобные припои, производимые промышленностью.

Сплавы на основе олова

Включение в сплав того или иного металла напрямую зависит от сферы применения готового продукта. Выделяются две группы:

  1. Низкотемпературные. Сюда входят комбинации олова со свинцом, кадмием, цинком, сурьмой. Температура плавления таких сплавов олова — до 300 градусов.

Это мягкий материал, который чаще задействуется в креплениях узлов без динамических нагрузок на отрыв и растяжение.

  1. Высокотемпературные сплавы олова становятся подвижными после 300, до 600 градусов. Чаще всего это сплавы с долей серебра, меди, цинка. Тугоплавкий материал прочнее и требует более сложной технологии для качественного применения на практике.

На заметку. Для сравнения, чтобы паять мягкими сплавами в бытовых целях достаточно паяльника в 40-80 Вт. Для твердых сплавов потребуется горелка или фен с порогом нагрева 600-700 градусов.

Температура плавления припоев

Важный показатель — температура плавления олова и сплавов для пайки. Таблица поможет производить подбор прутков для проведения работ, требующих определенного порога нагрева. Например, микросхемы и платы майнингового оборудования прослужат значительно дольше, если в производстве применяется подходящий припой.

Температура плавления припоя указывается в диапазоне:

  1. Солидус — плавятся легкосплавные составляющие;
  2. Ликвидус — тугоплавкие добавки.
Маркировка t плавления, градусы Цельсия
ПОС90 183



220
ПОС63 238
ПОС40 238
ПОС30 238
ПОС50 222
ПОС18 243 277
АВИА-2 250
ПОС25 260
ПОССу-4-6 244 270
А 300 320
ПОМ3 230 250
П200А 220 225
ПОСК50-18 142 145
Сплав Розе 94

Свойства

Олово — элемент периодической системы с хорошо изученными свойствами. Для правильного применения важно знать все особенности металла.

Химические

Как представитель группы легких металлов, олово имеет:

  • t кипения — 2630 градусов;
  • плотность кубометра — 7300 кг.

Материал очень теплоемкий, что позволяет активно передавать тепловую энергию.

Металлическое олово

Нахождение в среде с комнатной температурой делает металл невосприимчивым к воздействию с водой или воздухом. Процессы окисления значительно активизируются при повышении температуры до 150 градусов и выше.

Металл не стойкий к кислотам, реагирует или растворяется, в зависимости от кислоты. Это важно помнить при использовании материала в контакте с агрессивными средами.

Олово II

Полезная статья: Холодная сварка для металла

При нахождении на воздухе активно происходят окислительные процессы. Оксид олова, благодаря хорошей восстановительной способности, задействуется как сырье или исходный продукт для получения иных соединений олова.

Олово IV

Вещество получается за счет процесса окисления в среде кислорода.

Олово с валентностью 4 является основателем большого сегмента оловоорганических производных. Одно из применений — пестициды.

Физические

Отличительные черты олова:

  • наличие металлического блеска, непрозрачность;
  • серо-белый оттенок;
  • характерная ковкость;
  • высокая проводимость электричества и теплопроводность.
Серое и белое олово

Две разновидности отличаются физическими свойствами: первое диамагнетик. второе парамагнетик.

Кристаллическая модификация, за счет которой и происходит деление на белое и серое олово, может меняться. При охлаждении белого происходит преобразование кристаллической решетки с изменение в серую форму металла.

Соприкосновение двух видов олова ускоряет изменение кристаллов — белое быстрее преобразуется в серое. Явление получило название «оловяной чумы». Из-за активного изменения кристаллической структуры, происходит разрушение металла. Это является причиной разрушения предметов из данного материала, а так же ряда исторических событий.

В трудах историков можно найти упоминания об утраченных оловянных пуговицах на кителях военных в армии Наполеона. Суровая российская зима запустила «оловяную чуму» и оловянный элемент одежды превращался в пыль.

Изотопы

Олово имеет самое большое число стабильных изотопов. Отдельные изотопы применяются в спектроскопии, для гаммо-резонансного анализа.

Оптические

Олово умеренно анизотропично. Не является флуоресцентным веществом и не плеохроирует.

Полезная статья: Разряды сварщиков

Кристаллографические

Олову присущи:

  • тетрагональная сингония;
  • в пространственной группировке — I 41/amd
  • в точечной — 4/mmm.

История и происхождение названия

Первые упоминания о данном металле датируются 4 тысячелетием до нашей эры. В переводе с латиницы станнум — прочный. Название за металлом закрепилось с 4 века н.э. в применении к сплаву металла со свинцом.

Нахождение в природе

В природе металл представлен в форме руды. В зависимости от месторождения, содержание материала может колебаться в большую и меньшую сторону.

Месторождения

Мировое значение имеют районы добычи олова в Китае и юго-восточной части Азии. Разведанные запасы имеются в Южной Америке, Австралии. Для РФ места залегания оловосодержащих руд — Хабаровский край, Чукотка, Приморье.

Распространенность в природе

Металл распространен в природе за счет своих химических свойств — кислотных и основных. Незначительное содержание наблюдается в незагрязненных водах, концентрация растет в подземных водоемах. Разница и увеличение массовой доли наблюдается в воде, находящейся рядом с месторождениями.

Полезная статья: Сварочная дуга

Формы нахождения

Несмотря на то, что в породе или минеральных соединениях олово имеет рассеянную форму, встречается минеральный формат промышленной концентрации. Данная форма нахождения перспективна для добычи и переработки.

Твердая фаза минералы

Один из наглядных примеров — в виде кристаллов касситерита.

Присутствие в минералах-концентраторах сопровождается сопутствием железа, магнетитов, турмалинов. Исследованиями доказана высокая процентная составляющая олова в гранатах — до 5.8% от общего объема минерала.

Собственно минеральные формы

Сюда относятся самородный формат и сплавы, соединения из нескольких металлов со схожими свойствами. При довольно низкой концентрации Sn, подобные образования весьма распространены. С оловом присутствуют: железо, медь, кадмий, титан и другие металлы, в том числе драгоценные.

Коллоидная форма

Данная форма является результатом естественного процесса выпадения в осадок олова при нахождении в гидротермальных растворах. Коллоидные соединения важны в геохимических процессах олова, но находятся в стадии активного изучения ведущими химиками планеты.

Формы нахождения олова в жидкой фазе

Область, которая пока еще в меньшей степени изучена. Научное сообщество разделило формы жидкого формата на классы соединений:

  1. Ионных.
  2. Комплексных.
  3. Коллоидных.

Так как касситерит является основным «хранилищем» оловянного сырья на месторождениях, все изучения жидкой фазы металла связаны с нахождением форм данного минерала и различии их химических реакций.

Промышленные типы месторождений олова

Ученые поделили месторождения на формации:

  • оловоносных и редкометальных гранитов;
  • оловоносных пегматитов;
  • полевошпат-кварц-касситеритовая;
  • кварц-касситеритовая;
  • касситерит-силикато-сульфидная;
  • касситерит-сульфидная.

Принцип отнесения к формации — геохимические свойства и особенности металла.

Полезная статья: Осциллятор для инвертора

Промышленное получение

Активно применяемые технологии в производстве металла:

  1. Восстановительная плавка. В технологическом процессе задействуются отражательные печи. Температура плавления относительно низкая, олово производится в специальном шахтном оборудовании по методу плавки.
  2. Рафинирование. Делится на термический процесс (нагрев) и электролитический — связанный с химическим взаимодействием руды и реагентов.

Металл легко расплавить, что уменьшает энергетические затраты на производство.

Эффекты от воздействия соединений олова

Металл в чистом виде не токсичен и может быть использован в пищевой промышленности. Основную опасность представляют соединения с оловом в виде пара, пыли. Поэтому при работе с припоями и большом количестве паек следует позаботиться о защите органов дыхания.

На здоровье человека

При обычном питании ежесуточно в организм поступает до 3.5 мг металла. Тело также содержит небольшой объем Sn, с наибольшей локализацией материала в кишечнике.

Опасность паров или пыли металла заключается в формировании станноза — болезненное поражение легочной ткани. Соединение олова с водородом — сильное отравляющее вещество.

Доза, при которой человек будет испытывать отравление — 2 г единоразового попадания металла в организм.

На окружающую среду

Сопутствующие металлы и дополнительные вредные элементы при хранении и работе в пределах 600 градусов Цельсия не выделяются в атмосферу. ПДК не превышается и соответствует стандарту ГОСТ 12.1.005-76, для атмосферы величина составляет 0,05 мг на кубометр воздуха.

Полезная статья: Сварочный трансформатор

Сферы применения олова

Температура плавления разных соединений олова с иными металлами позволяет задействовать материал в следующих целях:

  1. Антикоррозионное покрытие черного металла (лужение).
  2. Пайка в радиотехнике, электронике, трубопроводах, элементах охлаждения и отопления.
  3. Спектроскопия.
  4. Совместно с титаном для производства сплавов.
  5. Имитация позолоты в форме дисульфида.
  6. Олово как фольга (станиоль) задействовано в производстве защитных покрытий.

На заметку: Металл является основой изготовления ответственных деталей, например в измерительных приборах.

За счет четкой реакции на температуру изготавливались плавящиеся предохранители, предотвращающие разрушение электрических и электронных систем.

Низкая температура плавления сделала олово востребованным металлом в различных направлениях промышленности. Благодаря различным сплавам с другими металлами были созданы качественные припои, активно применяемые во всех современных отраслях производства.

Нет

18%

Проголосовало: 150

Задавайте свои вопросы в комментариях, мы поможем Вам найти верный ответ.

Олово для пайки: температура плавления, состав припоя

Со школьной скамьи всем известно, что олово с химическим символом «Sn», используют для пайки микросхем и других радиодеталей. Основное требование для этого сплава — невысокая температура плавления. Это вызвано тем, что во время процесса должен плавиться припой, а не соединяемая деталь. Чистое олово с Т плавления 232 °C вполне подходит для этих целей, но на практике чистое олово для пайки, фактически не применяется, из-за высокой стоимости, чаще используют сплавы со свинцом и другими металлами.

Характеристики

Олово незаменимо при производстве электронных устройств. Благодаря своим свойствам оно используется для сварки компонентов в радиотехники. Сплав под названием Eutectica, состоит из свинца (Pb), серебра (Ag), меди (Cu) и никеля (Ni). Благодаря этим присадкам олово плавится при разных температурах в зависимости от процентного содержания, каждого из них.


Олово для пайки

Олово мягкое и податливое, но очень устойчиво к коррозии и не образует ржавчину, имеет очень хорошую электропроводность и относительно низкую температуру плавления. Все эти характеристики делают его незаменимым для создания электронных устройств.

Процесс пайки протекает в мягкой сварке, которая состоит из объединения двух базовых элементов посредством вклада в основу третьего элемента с более низкой температурой плавления. Например, припаивая медную прокладку монтажной платы к ножке конденсатора, используют расплавленное олова, которое плавится при гораздо более низкой температуре, чем базовые элементы. В процессе нагрева, жидкое олово благодаря своим капиллярным свойствам притягивается к базовым компонентам, а затем охлаждается в режиме мягкой пайки.


Сплав Eutectica

Свойства

Как уже было отмечено ранее существует деление припоев на две категории в зависимости от температуры плавления. Мягкие или легкоплавкие – это сплавы плавящиеся при менее 450 °С. Стоит отметить, что они не обязательно изготавливаются из олова. Тут может использоваться галлий, висмут, кадмий, индий.

Тем не менее зачастую используется не один, а смесь нескольких элементов. Это нужно, чтобы придать сплаву необходимые характеристики и параметры. Наиболее распространёнными являются ПОСы.

Важно знать: отличить одну марку сплава от другого можно и без знания его точного состава, благодаря тому, что от содержания определенных элементов может меняться цвет проволоки, блеск, пластичность, твердость и т. д.


Таблица припоев для пайки алюминия.

Таким образом, взяв в руки проволоку, попробовав погнуть ее и оценив вес, можно с определённой точность определить содержание в ней станума или плюмбума.

В зависимости от концентрации олова выделяют несколько десятков сплавов, производящихся в соответствии с государственным стандартом – ГОСТом.

Когда речь заходит про свойства, то они в основном определяются содержанием олова. Оно имеет две полиморфные модификации. Белое – с тетрагональной кристаллической решеткой, серое – с кубической. Переход от одной модификации к другой сопровождается выделением тепла, то есть реакция является экзотермической.

Данное превращение приводит также и к увеличению объема, сопровождающегося разрушением с образованием серого порошка. Такой процесс называется «оловянной чумой».

Скорость превращения белой модификации в серую – мала. Данный процесс ограничивает применение чистого станума в пайке. В связи с этим добавляются различные химические элементы, препятствующие указанному переходу.

Известно также об увеличении и таких характеристик олова, как прочность и твердость, с помощью добавления никеля, меди, магния, цинка. А вот наличие висмута и цинка повысит смачиваемость и понизит температуру плавления.

ПОСы не поддаются упрочнению посредством наклепа. В отличии от чистого станума, сплавы со свинцом после деформирования обладают меньшей твердостью и прочностью, чем литые.

В результате, комбинируя различные варианты концентрации примесей, можно добиться желанных параметров сплава, которые наилучшим образом подойдут в каждой конкретной задаче.

Какая температура плавления

Олово, которое используют в электронике, обычно относится к типу эвтектики, это означает, что это сплав с более низкой температурой плавления для каждого из составляющих его элементов. Так, если имеется 60% оловянный сплав (Т плавления — 232 C) и свинцовый 40% (Т плавления — 327 C), то общая температура плавления сплава будет примерно 183 C .


Плавление олова

Наиболее распространенный припой, используемый в станах ЕС для электронных работ — 63/37 SnPb. Он представляет собой эвтектический сплав с температурой плавления — 183 C. Сплав 60Sn имеет рабочий диапазон 183-238. Существует более низкотемпературный сплав Sn43Pb43Bi14, имеющий температуры плавления 144-163.

Свинцово-оловянные припои

Свинцово-оловянные припои разделяют на мягкие и твердые. Первые являются легкоплавкими и широко применяются в работе с радиоаппаратурой. Их температура плавления находится в интервале 300–450 градусов.


Составы свинцово-оловянных припоев.

Данный тип сплава характеризуется меньшей твердостью по сравнению с тугоплавкими вариантами, однако в монтаже микросхем именно они используются наиболее часто.

Состав мягких вариантов представляет собой сочетание двух элементов: свинца и олова. Также могут добавляться и легирующие элементы. Содержание подобных примесей незначительно. Их вводят для придания соединению определенных свойств, таких как пластичность, прочность и так далее.

Почему их делают на основе олова? Дело в том, что станум – лучший материал для пайки. Он обладает рядом преимуществ. К ним относится высокая проводимость и отличное смачивание. Тем не менее есть и недостатки, например, оно подвержено явлению оловянной чумы, формированию интерметаллических поверхностей и т.д.

Избежать появления подобных проблем можно путем добавления плюмбума, меди, серебра, золота. Если в составе первый элемент отсутствует, то сплав называют бессвинцовым. Он отличается большей безопасностью для мастера. На практике чаще всего используются припои, содержащие свинец и обозначающиеся буквами «ПОС».

Состав припоя

Свинец, содержащий в сплаве, постепенно вытесняется в соответствии с новыми директивами ЕС (RoHS и WEEE) и заменяется припоями, состоящими из сплавов олова и сурьмы. Уже сегодня в ЕС многие магазины его не продают. У нас пока все по-другому, вероятно, пройдет много лет, прежде чем свинцовый припой в нашей стране будет заменен навсегда.

Важно! Бессвинцовый сплав имеет более высокую температуру плавления, чем свинцовый и использует более агрессивные флюсы. Это означает, что паяльник должен быть изготовлен для бессвинцовой пайки, чтобы обеспечить правильную температуру около 230 C. Бессвинцовый припой, как правило, примерно на 20-50% дороже, чем свинцовый.

Вам это будет интересно Индуктивность катушки, её назначение, характеристики, формулы

Состав

Как уже было отмечено выше, свинцовый припой обычно содержит Sn и Pb. Количество процентного содержания первого элемента обозначается цифрами, стоящими за буквами. Например, в ПОС-40 содержится сорок процентов станума, а в ПОС-60 – шестьдесят. Стоит отметить, что у ПОС-60 и 61 состав одинаковый, однако маркируются по-разному.

Многие зачастую не обращают должного внимания на состав сплава при занятии пайкой. Тем не менее данный момент очень важен, ведь он определяет характеристики монтажа и качество выполненной работы.

Как правильно выбрать

Выбор припоя зависит от вида работ и назначения готового изделия, а также от того в каких условиях продукт будет эксплуатироваться. Критерии, на которые нужно обратить внимание перед тем, как выбрать припой для пайки:

  1. Тип паяльника.
  2. Размер провода. Диаметры варьируются от сантиметров или миллиметров, размер проволоки зависит от выполняемой работы.
  3. Флюс очищает область пайки, облегчая протекание припоя и, следовательно, идеальное паяное соединение. Флюс изменяет поверхностное натяжение, так как увеличивает адгезионные свойства в паяном соединении.
  4. Перед покупкой, нужно знать при какой температуре плавится олово для пайки. Состав. Дискуссия о том, какой припой использовать на печатных платах свинцовый или бессвинцовый, все еще продолжается. Несмотря на дебаты, вызванные проблемами окружающей среды и здоровья, многие электротехники используют свинцовый.

Обратите внимание! Срок годности и отраслевые рекомендации требуют его использования в течение трех лет с даты изготовления. Срок годности указан на изделии, с ним можно ознакомиться в магазине при покупке. Если использовать просроченную пасту на поверхности припоя может произойти окисление, что сделает соединение неэффективным.

Классификация

Все критерии классификации припоев представляют собой довольно обширную сферу, которая под силу, пожалуй, лишь узкопрофильным специалистам. Поэтому для упрощения подборки конкретные марки ее изготавливают для конкретных целей – паять алюминий, ювелирные изделия, медную проволоку, радиокомпоненты и т.д. Главное, на что вам следует обратить внимание – это температурный параметр. Так как, к примеру, пайку микросхемы нельзя выполнять той же маркой ПОС, что и соединение жил кабеля, так как чувствительный компонент может сгореть и выйти со строя.

Припои для пайки классифицируются по следующим критериям:

  • по способу подачи флюса – безфлюсовые и самофлюсующиеся, для первых флюс подается отдельно, вторые содержат его в своем составе;


Рис. 1. Самофлюсующиеся и с подачей флюса
  • по основному паяльному элементу – оловянные припои, никелевые, кобальтовые, марганцевые, титановые, серебряные, циркониевые, ванадиевые, смешанные и т. д.
  • по способу получения – бывают готовые или формируемые непосредственно во время пайки;
  • по растворимости компонентов – встречаются полностью расплавляемые и частично;
  • по форме выпуска – оловянная проволока, пруток, чушки, лист, гранулы, паста;


Форма выпуска припоя
  • по температуре плавления – существуют те, которые переходят в жидкое состояние при низкой и при высокой температуре.

При выборе оловянно-свинцового припоя наиболее важным критерием является последний, поэтому на нем мы и остановимся более детально.

Легкоплавкие (мягкие).

К легкоплавким припоям относятся такие составы, которые переходят в жидкое состояние при температуре от 145 до 400°С. Но, при этом они обеспечивают относительно небольшую прочность, для легкоплавких сплавов сопротивление на разрыв составляет не более 7кг/мм2. Наиболее распространенные – оловянно-свинцовые. Чаще всего мягкие припои используются в радиоэлектронике для печатных плат или деталей.

Тугоплавкие (твердые).

Твердые припои обладают значительно большей механической прочностью, но их температура плавления составляет более 400°С, что является неприемлемым для большинства радиодеталей, так как они могут пострадать даже от касания разогретым жалом паяльника. Двумя наиболее крупными группами в этой категории являются медные и серебряные составы. Медные сплавы, как правило, соединяются с цинком, но они слишком хрупкие, поэтому подходят для твердых сплавов, испытывающих только статическую нагрузку. Серебряные припои являются универсальными и могут использоваться для пайки любых точек соединения, однако стоимость этих марок также довольно высокая.

Паяльные пасты.

Паяльные пасты также представляют собой компонент для пайки радиодеталей, но применяются они для мелких элементов из легкоплавкого металла. Состав пасты содержит измельченные кусочки припоя в растворе жидкого флюса. Их используют в тех платах или устройствах, где воздействие высокой температуры может нанести вред оборудованию. Пасты, как правило, паяются феном без электрического паяльника, или могут просто наноситься в качестве проводящего клеевого состава.

Нанесение смеси для пайки в точку крепления выводов наносится порционно и может выполняться при помощи специального трафарета, шприца или каплеструйным картриджем.


Рис 3. Нанесение паяльной пасты принтером, шприцом, трафаретом

Однако применение пасты для пайки обуславливает целый ряд требований, которые должны соблюдаться:

  • перед началом вскрытия емкости обязательно выдерживается в комнатной температуре хотя бы 2 часа, использовать средства принудительного нагрева припоя для этого запрещено;
  • после вскрытия смесь обязательно перемешивается до получения однородного вещества, так как в ходе хранения флюс может отделяться от припоя;


Рис. 4. Размешивается до однородной смеси
  • перед нанесением поверхность должна очищаться от возможных примесей и загрязнителей, при длительной пайке процедура повторяется каждые 45 минут;
  • монтаж электронных компонентов в нанесенную пасту должен производиться за 60 минут, иначе она начнет утрачивать свойства;
  • после пайки остатки и излишки пасты отмывают, существуют те, которые отмываются обычной водой, другим требуется растворитель, некоторые могут не смываться.

Крайне негативно на функциональных характеристиках такого припоя сказывается помещение в среду с высокой или низкой температурой, а также воздействие влаги.

Бессвинцовые припои.

Изначально, причиной создания припоя без содержания свинца была потребность исключить вредное влияние на окружающую среду и человеческий организм. Такие припои массово используются для пайки алюминия или стали в пищевой промышленности, для труб подачи питьевой воды, лабораторного оборудования и инструментов.

Всего выделяют три наиболее распространенные группы бессвинцовых припоев:

  • олово с медью – применяется для высокотемпературной пайки, относится к тугоплавким припоям, хорошо подходит для работы по медным изделиям;
  • олово с серебром – подходят для низкотемпературной пайки, обеспечивают лучший контакт, чем у свинцовых припоев, но они имеют высокую цену.
  • олово и с медью, и с серебром – также является мягким вариантом, который обладает меньшей стоимостью, чем предыдущий, и практически ничем не уступает ему в качестве соединений.
  • олово с висмутом и серебром – может применяться для пайки меди при низких температурах;
  • олово с цинком и висмутом – более дешевый вариант предыдущего, но имеет ряд сложностей в применении.

Использование

Специалисты дают полезные советы, которые очень помогают начинающим радиолюбителям, чтобы правильно паять:

  1. Выбирают припой с минимальным содержанием свинца.
  2. Необходимо следить за чистотой жала паяльника, оно должно не иметь грязные наплавления.
  3. Для очистки используют напильник или наждачную бумагу. Жало после очистки залуживают канифолью.
  4. Не рекомендуется долго удерживать прибор в точке припоя, поскольку соединяемые детали способны получить высокотемпературное повреждение. Для снижения губительного воздействия Т на деталь, ее придерживают пинцетом, который выполнит роль теплоотвода.
  5. Изделие, перед пайкой очищают, а контакты соприкосновения дополнительно залуживают, чтобы обеспечить отличное сцепление.


Технология пайки
Дополнительная информация. При пайке нужно выполнять меры безопасности. Всегда работать в защитных очках, чтобы защитить глаза от летящих капель горячего жидкого припоя. Кончик паяльника по конструкции очень горячий, превышающий 370 C. Нельзя допускать контакта наконечника с кожей, одеждой или другими предметами. При работе нужно использовать специальный держатель для паяльника.

Подводя итоги, можно сказать, что олово для пайки по-прежнему широко используется в отечественной электронной отрасли и быту. Товар широко представлен на российском и зарубежных рынках, в виде свинцового и бессвинцового припоев. В целях защиты окружающей и требований международных организаций потребление первого типа будет неуклонно сокращаться.

Сравнение температур плавления припоя, олова и свинца | Эксперимент

Проверьте точки плавления свинца, олова и припоя, чтобы исследовать припой в виде твердой смеси и сплава в этом практическом

Электрический припой – это сплав олова с одним или несколькими другими металлами. Оловянно-свинцовые припои были широко доступны, но теперь для производства используются бессвинцовые припои, а получить припои на основе свинца становится все труднее.

В этом эксперименте учащиеся нагревают образцы оловянного, свинцового и оловянно-свинцового припоя, чтобы сравнить их температуры плавления, наблюдая, что металлический сплав имеет гораздо более низкую температуру плавления, чем любой из чистых металлов. Это показывает, насколько с таким сплавом удобнее и безопаснее работать при пайке.

Эксперимент удобно проводить группами по два человека, и он займет около 30 минут.

Оборудование

Аппарат

  • Защита глаз
  • Горелка Бунзена
  • Штатив
  • Термостойкий мат
  • Треугольник для трубной глины
  • Крышка тигля

Химикаты

  • Олово, небольшой кусочек
  • Свинец (ТОКСИЧНЫЙ, ОПАСНЫЙ ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ), малая часть
  • Припой без флюса, маленький кусочек

Примечания по охране труда и технике безопасности

  • Прочтите наше стандартное руководство по охране труда и технике безопасности.
  • Всегда используйте защитные очки. Будьте очень осторожны, чтобы избежать контакта с каплями расплавленного металла. Обеспечьте хорошую вентиляцию. Студентам-астматикам рекомендуется работать в вытяжном шкафу.
  • Олово, Sn(s) – см. карточку опасности CLEAPSS HC102A.
  • Свинец, Pb(s), (ТОКСИЧНЫЙ, ОПАСНЫЙ ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ) – см. карточку опасности CLEAPSS HC056.
  • Припой без флюса – важно, чтобы припой не содержал флюса. Дым, образующийся при использовании припоя, содержащего флюс на основе канифоли, может раздражать дыхательную систему и в некоторых случаях вызывать сенсибилизацию.

Процедура

Источник: Королевское химическое общество

Установка оборудования для плавки олова, свинца и припоя над горелкой Бунзена (не показано)

  1. Поместите небольшой кусочек олова, припой на перевернутой крышке тигля. Убедитесь, что вы знаете, какой ком!
  2. Поместите крышку тигля на треугольник из глины на треноге. Поместите зажженную горелку Бунзена на термостойкий коврик и осторожно нагрейте крышку.
  3. Осмотрите три комка, чтобы увидеть, в каком порядке они плавятся.
  4. Когда все три расплавятся, выключите горелку Бунзена и дайте всему остыть.
  5. Обратите внимание на порядок, в котором комки снова затвердевают.

Учебные заметки

Напомните учащимся об опасности контакта с горячим расплавленным металлом.

Хорошая вентиляция в лаборатории важна, особенно если проводится большое количество экспериментов. Астматиков следует попросить проводить эксперименты с использованием вытяжного шкафа.

Обычная проблема этого эксперимента состоит в том, что ученики забывают, где какой кусок.

Точки плавления олова и свинца составляют 232 °C и 328 °C соответственно, в то время как припой плавится при более низкой температуре, чем любой из них. (Бессвинцовый припой плавится примерно при 220°C.) Таким образом, порядок плавления следующий: припой, олово и свинец, а порядок затвердевания противоположный.

Металлические сплавы классифицируются как твердые растворы и обычно готовятся путем смешивания расплавленных металлов в соответствующем соотношении.

Если это соответствует уровню способностей, учащимся следует предложить сравнить обычный твердожидкий раствор с раствором сплава.

Дополнительная информация

Это ресурс проекта «Практическая химия», разработанного Фондом Наффилда и Королевским химическим обществом. Эта коллекция из более чем 200 практических заданий демонстрирует широкий спектр химических концепций и процессов. Каждое задание содержит исчерпывающую информацию для учителей и техников, включая полные технические примечания и пошаговые инструкции. Практические занятия по химии сопровождают практические занятия по физике и практической биологии.

© Фонд Наффилда и Королевское химическое общество

Проверка здоровья и безопасности, 2016 г.

Какова температура плавления припоя?

    Дом
  1. Технические статьи
  2. Какова температура плавления припоя?

Издатель: Каталог печатных плат https://www.pcbdirectory.com/ https://cdn.pcbdirectory.com/images/img-sprite-pcb.png 300 61

Припой

1 ответ

Вы можете ответить на этот вопрос?

Ответ

Температура плавления припоя – это температура, при которой припой меняет свое состояние с твердого на жидкое. Типичная температура плавления обычного припоя находится в диапазоне от 90 до 450 °C (от 190 до 840 °F | от 360 до 720 K) .

Припой представляет собой легкоплавкий клейкий металлический материал, плавящийся при нагревании и затвердевающий при охлаждении. Он используется в области электроники для соединения выводов компонентов с контактными площадками на печатной плате. Он соединяет два металла электрически и механически после охлаждения.

Припой доступен в широком диапазоне составов сплавов. % массы композиций сплава определяет температуру плавления припоя. Здесь приведены некоторые составы бессвинцовых припоев и температуры их плавления.

Solder alloy compositions (% weight)

Composition detail

Melting temperature

Eutectic solder

95. 5% Sn/3.5 % Ag/1% Zn

TIN-Silver-Zinc

218 ° C-221 ° C

NO

95%

95%.0003

Tin-Silver

221°C – 240°C

No

96% Sn/4% Ag

Tin-Silver

221°C -225 ° C

NO

97,5% SN/2,5% AG

NO-SILVER

221 ° C ° C

221 ° C ° C ° C

221 ° C ° C ° C ° C

1 ° C ° C ° C

9000 221 ° C ° C

9000 221 ° C ° C ° C

9000 3

.

97% Sn/2% Cu/0,8% Sb/0,2% Ag

Tin-Copper-silver

226°C – 228°C

No

97% Sn/3% Cu

Tin-Copper

227 °C – 300°C

No

95% Sn/5% Sb

Tin-Antimony

232°C – 240°C

No

91,5% Sn/8,5% Sb

Tin-Antimony

232°C – 240°C

No

95.6Sn3.5Ag0.9Cu

Tin-Silver-copper

          217° C

Yes

95. 5Sn3.9Ag0.6Cu

Tin-Silver-copper

          217°C

Yes

97In3Ag

Indium –Silver

      143 °C

Yes

65Sn25Ag10Sb

Tin-Silver- Antimony

      233°C

Yes

95ZN5AL

Цинк — Алюминий

382 ° C

Да

Да

Да

9

.Zn

Tin – Zinc

     199°C

Yes

58Bi42Sn

Bismuth – Tin

     138°C

Yes

Припой может быть классифицирован как припой на основе свинца (изготовленный из смеси свинца и олова) и бессвинцовый припой (изготовленный из смеси других металлов, таких как олово с серебром, кроме свинца).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
