Виды HDMI кабелей и разъемов: полное руководство по выбору и использованию

Что такое HDMI и какие бывают виды кабелей и разъемов. Как выбрать подходящий HDMI кабель для вашей техники. Какие особенности есть у разных типов HDMI. Преимущества и недостатки HDMI интерфейса.

Что такое HDMI и для чего он используется

HDMI (High-Definition Multimedia Interface) — это современный цифровой интерфейс для передачи аудио и видео высокого качества. Основные особенности HDMI:

• Позволяет передавать несжатое цифровое видео и многоканальный звук по одному кабелю
• Поддерживает видео высокого разрешения вплоть до 8K
• Обеспечивает высокую скорость передачи данных — до 48 Гбит/с
• Имеет защиту от копирования HDCP
• Широко распространен в современной технике — ТВ, мониторах, игровых приставках и т.д.

HDMI стал стандартом де-факто для подключения устройств домашних развлекательных систем и компьютерной техники. Он позволяет существенно упростить подключение, используя всего один кабель вместо нескольких.

Основные версии HDMI и их возможности

За время своего существования стандарт HDMI прошел несколько этапов развития. Основные версии:

• HDMI 1.0-1.2 — поддержка видео 1080p/60 Гц, 8 каналов аудио
• HDMI 1.3-1.4 — поддержка 4K/30 Гц, 3D, расширенная цветовая гамма
• HDMI 2.0 — поддержка 4K/60 Гц, HDR
• HDMI 2.1 — поддержка 8K/60 Гц и 4K/120 Гц, динамический HDR, eARC

Каждая новая версия расширяла возможности интерфейса по передаче видео более высокого разрешения и качества. Самая современная версия HDMI 2.1 обеспечивает пропускную способность до 48 Гбит/с.

Виды HDMI кабелей

Существует несколько основных типов HDMI кабелей, различающихся по своим характеристикам:

Стандартный (Standard) HDMI кабель

Базовый тип кабеля, поддерживающий разрешение видео до 1080i/720p. Подходит для подключения DVD-плееров, некоторых игровых приставок. Пропускная способность — до 5 Гбит/с.

Высокоскоростной (High Speed) HDMI кабель

Поддерживает разрешение видео 1080p и выше, включая 4K/30 Гц, 3D, расширенную цветовую гамму. Пропускная способность — до 10,2 Гбит/с. Подходит для большинства современных устройств.

Премиум высокоскоростной (Premium High Speed) HDMI кабель

Сертифицированный кабель для поддержки 4K/60 Гц, HDR и других продвинутых функций HDMI 2.0. Пропускная способность — до 18 Гбит/с.

Сверхвысокоскоростной (Ultra High Speed) HDMI кабель

Новейший тип кабеля для поддержки всех функций HDMI 2.1, включая разрешение 8K/60 Гц и 4K/120 Гц. Пропускная способность — до 48 Гбит/с.

Разновидности HDMI разъемов

Существует несколько типов HDMI разъемов, различающихся по размеру:

Тип A (стандартный)

Самый распространенный 19-контактный разъем, используемый в большинстве устройств — телевизорах, ноутбуках, игровых приставках и т.д.

Тип C (мини-HDMI)

Уменьшенная версия стандартного разъема, часто используется в планшетах, фотоаппаратах и видеокамерах.

Тип D (микро-HDMI)

Самый маленький 19-контактный разъем, применяется в смартфонах и других компактных устройствах.

Как выбрать подходящий HDMI кабель

При выборе HDMI кабеля стоит учитывать следующие факторы:

• Поддерживаемое разрешение и частоту кадров вашей техники
• Версию HDMI у подключаемых устройств
• Необходимую длину кабеля
• Наличие дополнительных функций (Ethernet, eARC)
• Качество экранирования для минимизации помех

Для большинства современных устройств оптимальным выбором будет высокоскоростной HDMI кабель с поддержкой Ethernet. Для новейших 8K телевизоров и игровых консолей стоит выбрать сверхвысокоскоростной HDMI 2.1 кабель.

Преимущества использования HDMI

Интерфейс HDMI имеет ряд важных преимуществ:

• Передача цифрового видео и аудио по одному кабелю
• Высокое качество изображения и звука без потерь
• Поддержка современных видеоформатов высокого разрешения
• Защита контента от нелегального копирования
• Простота подключения устройств
• Широкая распространенность в современной технике

Благодаря этим преимуществам HDMI стал стандартом де-факто для подключения аудио-видео устройств.

Ограничения и недостатки HDMI

При всех своих достоинствах, у HDMI есть и некоторые недостатки:

• Ограничение по длине кабеля (обычно до 15 метров)
• Возможность появления помех при использовании длинных кабелей
• Отсутствие обратной совместимости между разными версиями
• Необходимость использования специальных переходников для подключения устаревшей техники

Однако в большинстве случаев эти ограничения не являются критичными для пользователей.

Альтернативы HDMI

Хотя HDMI является самым распространенным интерфейсом, существуют и альтернативные варианты:

• DisplayPort — используется в основном в компьютерной технике, обеспечивает более высокую пропускную способность
• USB Type-C — универсальный интерфейс, способный передавать видео по стандарту DisplayPort
• Thunderbolt — высокоскоростной интерфейс, разработанный Intel и Apple

Однако на рынке потребительской электроники HDMI остается доминирующим стандартом.

Что такое HDMI разъемы и кабель, версии

HDMI — это такой вид интерфейса, используется для передачи звука и видео сигнала высокой четкости (разрешения) в цифровой форме. Позволяет использовать защиту от копирования HDCP.

Интерфейс в данном случае это набор разъемов, кабелей со своими характеристиками и электрическими параметрами для соединения двух устройств и передачи данных между ними.

HDMI расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости), стандарт для одновременной передачи цифрового видео и звука от источника, такого как компьютер или ТВ-приставка, на компьютерный монитор, телевизор или проектор. Первоначально разработанный консорциумом производителей электроники, он получил широкое распространение почти во всех телевизорах и компьютерных мониторах.

Целью инициативы еще в 2002 году было улучшение существующих стандартов связи (например, DVI, компонентное видео) путем создания разъема меньшего размера, добавления поддержки встроенного звука и передачи видеосигнала с более высоким разрешением.

Успех был настолько велик, что к 2008 году поставки техники с поддержкой HDMI превысили поставки DVI. К концу 2009 года все телевизоры высокой четкости имели хотя бы один порт High Definition Multimedia Interface.

Порт High Definition намного лучше всех аналоговых типов соединения, таких как тюльпаны (RCA), S-Video, SCART, VGA и других. И даже лучше цифрового DVI, ведь он может одновременно передавать видео высокого разрешения и многоканальный звук, что позволяет использовать один кабель для подключения устройств между собой.

Является наиболее часто используемым интерфейсом для передачи аудио и видео высокой четкости по одному кабелю.

HDMI-разъем используется на телевизорах, мониторах, компьютерах, сейчас уже и на планшетах, игровых консолях.

Все больше и больше домашних AV-устройств подключаются с помощью этого простого и эффективного кабеля. Теперь HDMI также используется на ноутбуках и ПК, становится стандартом для корпоративного и коммерческого рынков — для образования, презентаций, цифровых вывесок и розничных дисплеев для передачи высококачественных аудио и видео сигналов от устройства к устройству.

Увеличение качества видео сигнала и аудио означает увеличение объемов информации, который нужно передавать между устройствами, в цифровой форме этот объем выражается в битах.

Версии HDMI разъема и кабеля

Всего значимых улучшений характеристик High Definition Multimedia Interface происходило 13 раз, все эти улучшения можно различить по номеру версии hdmi-порта. Постоянно увеличивается пропускная способность и улучшается качество сигнала. Вот краткое изложение различных версий и функций, которые они принесли:

• 1.0 официально выпущен 9 декабря 2002 года и способен передавать цифровой видеосигнал и до 8 каналов звука. По сути, был использован стандарт передачи DVI и добавлена поддержка звука. HDMI этой версии имел пропускную способность до 4,95 ГБ в секунду — это означало, что вы могли передавать видео с разрешением до 1080p (Full HD) и частотой кадров 60 кадров в секунду.
• 1.1 выпущен в мае 2004 года и добавил поддержку DVD-Audio, а также несколько небольших изменений в электрических характеристиках.
• 1.2 был следующей версией и представлен в августе 2005 года. Хотя всего через несколько месяцев после выхода 1.1, но HDMI-1.2 внес ряд серьезных изменений в стандарт, в том числе значительно улучшил поддержку ПК за счет поддержки цветового охвата RGB. Разработан разъем типа А.
• 1.3 — июнь 2006, увеличил пропускную способность одного канала или скорость передачи данных до 10,2 Гбит/с. HDMI-1.3 также добавил поддержку 10-битного, 12-битного и 16-битного цветового разрешения на канал, а также представил новый Type C или mini-HDMI.
• 1.4 — май 2009, добавил ряд дополнительных функций, которые сделали разъем намного более универсальным. Например, он добавил канал Ethernet для увеличения скорости. Добавленная поддержка разрешений экрана 4K при 30 Гц. 1.4 также добавил канал возврата звука или ARC. Разъем micro-HDMI (Type D).
• 2.0 выпущен в сентябре 2013 года и увеличил пропускную способность до 18 Гбит/с, таким образом, поддерживая частоту обновления 60 Гц при разрешении 4K.
  HDMI-2.0 также добавил поддержку 32 аудиоканалов.
• 2.0a вышел в 2015 году, добавив поддержку технологии HDR, такой как HDR 10.
• 2.1 — крайняя и лучшая версия HDMI, выпущенная в ноябре 2017 года. Эта версия поддерживает полосу пропускания 48 Гбит/с и огромное разрешение 10K при 120 Гц. Цветовое пространство BT 2020, разрядность цветовых каналов 10,12,16 бит.

Виды HDMI разъемов

Важно отметить, что HDMI — это стандарт передачи данных, и у него разные разъемы. Например, разъемы Mini и Micro, которые используются в таких устройствах, как видеокамеры, ноутбуки или планшеты.

По внешности есть несколько видов HDMI-разъемов для использования в разной технике. Для маленьких девайсов и разъемы должны быть маленькие. Называются они по буквам латинского алфавита.

• А — обыкновенный HDMI
• C — mini-HDMI
• D — micro-HDMI

Стандартная 14-миллиметровая версия разъема High Definition Multimedia Interface известна как «Тип A». Обычный HDMI-кабель обычно имеет штекеры на обоих концах, а разъемы вида A присутствуют на устройствах AV.

Разъем-HDMI типа A является наиболее распространенной версией и может быть обнаружен на большинстве аудиовизуального оборудования, от телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, такого как усилители-распределители, матричные устройства и переключатели сигнала.

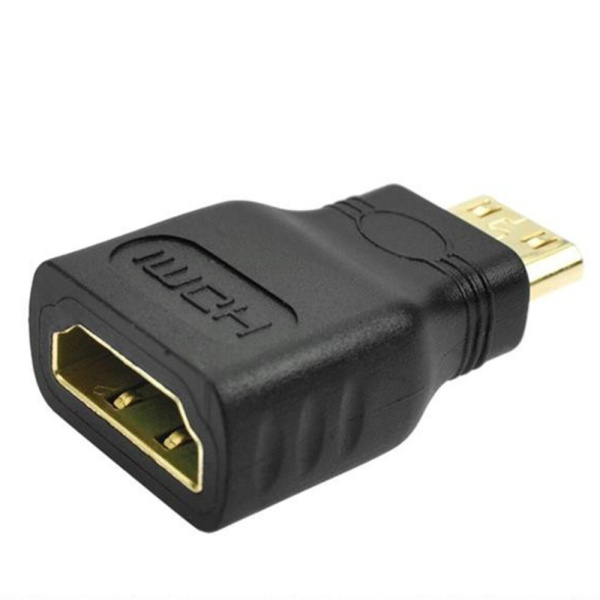

Но есть также версии HDMI-Mini (Type C) и HDMI-Micro (Type D), поскольку меньшие аппараты, такие как наши смартфоны и планшеты, все чаще становятся нашими личными источниками HD AV.

DisplayPort лучше, чем HDMI?

HDMI — не единственный стандарт, предназначенный для передачи видео и аудиоканалов через один разъем. DisplayPort — еще один стандарт. Но разве DisplayPort лучше? Ну, это зависит от обстоятельств.

DisplayPort в настоящее время имеет версию 1.4, который поддерживает разрешение до 8K при 60 Гц с HDR. DisplayPort гораздо чаще используется на мониторах и компьютерах, чем в телевизорах и других потребительских устройствах, и для этого есть веская причина — он поддерживает такие технологии, как AMD FreeSync и Nvidia G-Sync, которые помогают создать игровой процесс без разрывов.

К сожалению, лишь немногие производители используют DisplayPort 1.4, многие используют версию 1.2. Если у вас доступ только к порту HDMI-2.0 или порту DisplayPort 1.2, как это имеет место для многих мониторов, то HDMI может быть лучше благодаря поддержке HDR.

Есть ли переходники DisplayPort и USB-C в HDMI?

К счастью, вы можете преобразовать большинство сигналов цифрового дисплея в HDMI, что упрощает, например, подключение к дисплею через DisplayPort на вашем ноутбуке. Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недорогие.

Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров USB-C в HDMI. Преобразование из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.

Переходник HDMI-DisplayPort

Сигналы HDMI также могут быть преобразованы. В частности, вы можете сжимать сигнал High Definition Multimedia Interface для работы через Ethernet, что упрощает передачу на большие расстояния. Это идеально подходит для конференц-залов, учебных классов или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 100 метров.

Кабели HDMI

Существует несколько типов кабелей HDMI, каждый рассчитан на свой уровень производительности. Зная версию разъема (можно посмотреть в инструкции к аппарату) вы выбираете нужный кабель для максимальной производительности.

Они обратно совместимые, то есть вы купили кабель с большей версией, чем вам надо, но он будет работать на разъемах с меньшей производительностью.

Кабельные продукты имеют свой логотип на каждую версию.

Ultra High Speed Cable

Этот новейший кабель HDMI — единственный кабель, который соответствует строгим спецификациям, обеспечивающим поддержку всех функций версии 2.1, включая несжатый 8k/60 и 4K/120. Пропускная способность кабеля составляет до 48 Гбит/с, он обратно совместим с существующими устройствами HDMI и отличается исключительно низким уровнем электромагнитных помех.

Сертификация означает что это качественный сверх высокоскоростной кабель, поддерживающий видео 4K и 8K, HDR, VRR, eARC и все другие функции HDMI-2.1.

Premium High Speed Cable and Premium High Speed Cable with Ethernet

Кабели HDMI премиум-класса — это специальная сертификация для высокоскоростных соединений, которые были разработаны и сертифицированы для сверх надежной работы 4K/UltraHD, включая расширенные функции, такие как 4K/60, HDR и расширенное цветовое пространство, включая BT.2020. Они имеют низкий уровень электромагнитных помех и отмечены сертификационной этикеткой HDMI-кабеля премиум-класса.

Программа разработана, чтобы дать конечным пользователям уверенность при покупке новых кабелей для своих продуктов 4K/UltraHD, которые могут включать такие функции, как 4K/60Hz, BT.2020 и HDR.

High Speed Cable with Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и высокоскоростной кабель, с дополнительным выделенным каналом данных, известным как канал Ethernet, для подключения к сети. Функциональность канала Ethernet доступна только в том случае, если оба связанных аппарата поддерживают канал Ethernet.

High Speed

Высокоскоростной кабель hdmi разработан и протестирован для работы с разрешениями видео 1080p Full HD и выше, включая передовые технологии отображения, такие как 4K/30 Гц, 3D и Deep Color. Если вы используете любую из этих технологий или подключаете свой HD-дисплей 1080p к источнику контента 1080p HD, например, проигрывателю дисков Blu-ray, рекомендуется использовать именно этот кабель.

Стандартный кабель с Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и стандартный, плюс дополнительный выделенный канал данных, известный как канал Ethernet. Функциональность канала Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал Ethernet.

Стандартный кабель HDMI

Стандартный кабель разработан для работы с некоторыми ранними потребительскими устройствами и протестирован на надежную передачу видео 1080i или 720p. Большинство этих соединений были заменены на высокоскоростные, но некоторые из них все еще присутствуют на рынке, и потребители должны отметить, что, хотя они и подходят для некоторых целей, они не поддерживают более поздние разрешения, частоту обновления и требования к полосе пропускания.

что это такое, виды разъемов, разновидности кабелей

Содержание

• 1 HDMI – что это такое
  • 1.1 Когда появился HDMI-выход
  • 1.2 Чем HDMI-разъем отличается от остальных выходов
  • 1.3 Устройство HDMI-кабеля
• 2 Виды кабелей для HDMI-интерфейса
  • 2.1 Виды разъемов
  • 2.2 Виды кабелей
• 3 Преимущества и недостатки HDMI-интерфейса

HDMI является достаточно популярным на сегодняшний день интерфейсом, который может одновременно обеспечить передачу не только звука, но еще и изображения. Совершенно все виды современной техники имеют разъем такого типа. К числу такой техники можно отнести телевизоры, игровые консоли, ТВ приставки и многое другое. Поэтому стоит знать о том, как правильно подобрать кабель HDMI, чтобы получить максимальный результат от использования подобного интерфейса.

HDMI подключение в настоящее время является стандартом и поддерживается практически во всех устройствах.

HDMI – что это такое

HDMI-разъем присутствует в самой разной технике современного образца. Интерфейс может поддерживать несколько вариантов разрешения, позволяющих получить максимально качественное изображение и звук. За счет того, что был разработан HDMI-интерфейс, удалось в несколько раз увеличить возможности функционального характера. Теперь пользователи техники получают намного больше полезных возможностей. Основным преимуществом в данной ситуации является то, что можно одновременно передавать как картинку, так и звук. В связи с этим нет никакой необходимости использовать огромное количество самых разных шнуров для выполнения тех или иных функций.

Если говорить об расшифровке аббревиатуры HDMI, то она означает мультимедийный интерфейс высокой четкости. Благодаря своим функциональным возможностям, интерфейс может передавать пользователю контент, который будет иметь максимальное разрешение. С помощью разъема можно передавать аудио. Огромным преимуществом можно назвать то, что контент полностью защищается от пиратства. Такое было сделано для того, чтобы избавиться от пиратства в дальнейшем.

Интерфейс был разработан таким образом, чтобы полностью соответствовать регламенту цифрового контента. На сегодняшний день HDMI-интерфейс делится на огромное количество самых разных типов. Все

версии оптимизированного типа имеют те или иные улучшения. Именно поэтому обновленные спецификации данного разъема вполне можно считать совершенным продуктом.

Стоит отметить, что далеко не во всех случаях в комплект техники будет входить кабель HDMI. В некоторых случаях потребуется дополнительно покупать шнур. Как же выглядит шнур такого типа? Это самый обычный шнур, длина которого может составлять от 3 до 5 метров. Также в продаже можно отыскать и более долгие шнуры. Кроме того, производители могут предложить провода с разными оболочками.

Когда появился HDMI-выход

Официально интерфейс этого типа был признан еще в 2002 году.

Над тем, чтобы внедрить интерфейс в работу современной техники, работали популярные во всем мире бренды. Но зачем было создавать новый интерфейс, если присутствовало достаточно много других вариантов? Основной особенностью HDMI-интерфейса является то, что данный порт полностью цифровой. С его помощью удалось обеспечить одновременную передачу звука и картинки в отличном качестве.

Разработчики отметили, что новый интерфейс позволяет передавать разного рода контент, который будет иметь максимальное разрешение. Таким образом, с помощью всего одного кабеля удалось заменить несколько разных проводов. Пользователям стало проще эксплуатировать технику и дополнительно они получили новые возможности.

Чем HDMI-разъем отличается от остальных выходов

Основным отличием является то, что была увеличена скорость передачи информации. Аудиосигналы будут передаваться с помощью восьми каналов, что указывает на максимально качественное звучание получаемого контента.

До того, как был разработан HDMI-интерфейс, остальные выходы позволяли передавать аналоговый сигнал. С помощью HDMI удалось полностью перейти на цифровой формат. На сегодняшний день пользователи без проблем могут приобрести кабель нужного размера, что позволило максимально удобно и эффективно использовать тот или иной вид техники.

Устройство HDMI-кабеля

Шнур изготавливается из нескольких разных элементов, что позволяет достичь максимального показателя скорости передачи данных и надежности. В состав входят такие элементы, как:

• Оплетка;
• Защита;
• Оболочка из полипропилена;
• Витая пара двух разных типов;
• Экран, который изготавливается только из качественного алюминия;
• Элементы, которые управляют сигналами и системой питания.

Благодаря наличию таких элементов, удалось достичь быстрой передачи данных, что сделало кабель такого типа наиболее популярным.

Виды кабелей для HDMI-интерфейса

Интерфейс делится на разные виды и типы. В каждом случае будут учитываться те или иные критерии, а также предоставляются пользователям разные возможности.

Виды разъемов

Начать рассматривать данный вопрос стоит с видов разъемов, которых на сегодняшний день существует пять.

1. Наиболее популярным вариантом считается тип А. Достаточно часто такие кабеля имеют название Full Size. В большинстве случаев их используют для GPU-модулей, телевизоров и других подобных устройств.
2. Кабели типа В. Изделия данного типа могут эксплуатироваться для работы с контентом, который имеет большое разрешение. На сегодняшний день подобную продукцию можно встретить крайне редко.
3. Тип С считается уменьшенной версией кабеля и может встречаться в продаже под названием Mini Size. Данный интерфейс используется исключительно для мобильных устройств, таких как планшеты или смартфоны.
4. Тип D – это кабеля, которые получили название Micro Size. Относится к числу уменьшенных спецификаций разъема, которые могут эксплуатироваться на устройствах небольшого размера.
5. Тип Е может использоваться исключительно для того, чтобы подключать к автомобилям самую разную технику.

Виды кабелей

Кабеля, которые позволяют применять на деле HDMI-интерфейс, также делятся на несколько разных видов.

• Стандартный вариант. Позволяет передавать разнообразный контент, расширение которого не превышает отметку в 720р.
• Стандартный кабель с поддержкой интернета. С помощью такого кабеля можно подключиться к интернету. Он имеет дополнительную витую пару, которая отвечает непосредственно за подключение к сети.
• Высокоскоростной. Эксплуатируется для того, чтобы можно было на большой скорости передавать 4К-контент.
• Высокоскоростной, который дополнительно может подключаться к интернету.
• Автомобильный. Может использоваться в достаточно нестандартных условиях и выдерживает при этом высокие температуры.

Преимущества и недостатки HDMI-интерфейса

В зависимости от типа разъема HDMI могут меняться преимущества и недостатки интерфейса. Если рассматривать вопрос в общем, то можно отметить характерные для всех видов преимущества.

• Звук и картинка передаются с помощью одного кабеля.
• Достаточно простой и практичный в использовании.
• Большинство современной техники оснащена именно этим типом интерфейса.
• Все данные передаются на максимально высокой скорости.

Если говорить о недостатках, то их практически нет. В данной ситуации очень важно правильно подобрать толщину, а также длину кабеля, чтобы полностью исключить риск возникновения помех.

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения

• Поддержка
• Откройте для себя
• для вдохновения
• Найдите местное отделение

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Все, что вам нужно знать

Кабели HDMI являются важными аксессуарами в вашем домашнем кинотеатре или медиацентре. Использование кабеля HDMI — один из наиболее распространенных способов подключения интеллектуальных устройств к телевизору или домашнему кинотеатру. Компьютерные мониторы, ноутбуки, HD-телевизоры и игровые приставки используют HDMI.

Существует три основных типа кабелей HDMI — стандартный, высокоскоростной и сверхвысокоскоростной — и каждый тип имеет подкатегории. Итак, читайте дальше, чтобы узнать все, что вам нужно знать о кабелях HDMI, в том числе о том, какие типы доступны и что означают различные типы разъемов HDMI.

Типы кабелей HDMI

Изображение предоставлено: NicoJenner/Wikimedia Commons

При выборе типа компьютерного кабеля важно понимать стандарты и возможности кабелей. Кабели HDMI, например, классифицируются на основе их версии HDMI и скорости передачи сигнала (полосы пропускания). Вот типы кабелей HDMI.

Стандартный кабель HDMI

Стандарт

— это самый простой кабель HDMI, разработанный для более ранних потребительских приложений. Кабель имеет пропускную способность 5 Гбит/с, которая поддерживает разрешение 1080i или 720p. Стандартные кабели HDMI не передают разрешение 4K и более поздние версии.

Стандартный кабель HDMI имеет частоту обновления 30 Гц и является хорошим выбором для спутникового телевидения, DVD-плееров и экранных проекторов. Версии HDMI от 1.0 до 1.2a являются родными для этого кабеля.

Стандарт с Ethernet

Этот кабель имеет те же характеристики, что и стандартные кабели HDMI. Основное отличие состоит в том, что он оснащен выделенным каналом данных. Для использования этой функции на обоих подключенных устройствах должен быть включен канал Ethernet.

Стандартный автомобильный

Standard Automotive предназначен для автомобильных HD-видеосистем. Кабель имеет те же характеристики, что и стандартный кабель HDMI, и обычно используется для подключения портативных или автомобильных DVD-плееров к автомобильным видеодисплеям. Он также может передавать сильные сигналы и выдерживать вибрации.

Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI предназначен для передачи сигналов 1080p, 4K с частотой 30 Гц и 3D. Он имеет пропускную способность 10,2 Гбит/с и оптимизирован для версий HDMI с 1.3 по 1.4a.

Высокоскоростной кабель HDMI также поддерживает технологии 3D и Deep Color и рекомендуется для видеоконсолей с поддержкой 4K и проигрывателей дисков Blu-ray.

Высокоскоростной с Ethernet

Высокоскоростной кабель HDMI с Ethernet имеет те же характеристики, что и высокоскоростной кабель, например, поддерживает разрешение от 1080p до 4K и передовые технологии отображения. Основное отличие состоит в том, что они оснащены выделенным каналом данных, известным как канал HDMI Ethernet.

Хотя очень немногие устройства совместимы с этим типом кабеля, это отличный выбор для систем, поддерживающих потоковые каналы Ethernet.

Высокоскоростной автомобиль

Высокоскоростной автомобильный кабель HDMI имеет те же характеристики, что и обычный высокоскоростной кабель HDMI, за исключением того, что он специально разработан для использования в автомобильной промышленности. Высокоскоростные автомобили могут работать в условиях уникальных нагрузок автомобильной среды, таких как экстремальные температуры и вибрации.

Премиум Высокоскоростной

Premium High-Speed ​​HDMI обеспечивает пропускную способность до 18 Гбит/с и оптимизирован для версий HDMI 2.0, 2.0a и 2.0b. Кроме того, кабель поддерживает HDR и 4K с частотой 60 Гц, выборку цветности 4:4:4 и расширенные цветовые пространства, включая BT:2020.

Кабели также имеют низкий уровень электромагнитных помех (EMI) и доступны для разъемов HDMI типа A и типа D. Premium High-Speed ​​— отличный выбор для дизайнерского программного обеспечения и компьютерных игр.

Чтобы убедиться, что ваш кабель соответствует спецификациям в этой категории, ищите кабель с сертификационной этикеткой Premium HDMI Cable. Каждая этикетка сертифицированного продукта содержит уникальный голографический отпечаток пальца и QR-код, который можно отсканировать для подтверждения с помощью приложения HDMI для смартфона.

Сверхскоростной кабель HDMI

Сверхскоростной кабель HDMI предназначен для поддержки несжатого 8K с частотой 60 Гц и 4K с частотой 120 Гц при пропускной способности до 48 Гбит/с. Кабель может воспроизводить видео с разрешением до 10K и частотой до 240 Гц на HDR-телевизоре.

Ultra High-Speed ​​HDMI поддерживает HDMI 2.1a, что означает, что он работает практически со всеми устройствами HDMI, а также совместим с более ранними стандартами. И он менее чувствителен к электромагнитным помехам, вызванным некоторыми беспроводными устройствами.

Он также поддерживает новые функции, такие как eARC (расширенный канал возврата звука) и VRR (переменная частота обновления). Чтобы убедиться в соответствии всем спецификациям, проверьте упаковку кабеля на наличие сертификационной этикетки для сверхвысокоскоростного HDMI.

Типы разъемов HDMI

Изображение предоставлено: Jan deno/Wikimedia Commons

Чтобы кабель HDMI подходил к конкретному устройству отображения и источнику, требуется концевой разъем. Существует несколько типов разъемов HDMI, но на самом деле важны только четыре. Вот типы разъемов HDMI.

HDMI тип A (стандартный HDMI)

Стандартные типы разъемов HDMI

обычно используются на обычных устройствах-источниках, таких как ноутбуки, игровые приставки и проигрыватели Blu-ray, на телевизорах и видеопроекторах. Тип А использует 19-Конфигурация контактов и является самым большим разъемом HDMI.

HDMI тип B (двухканальный)

Этот разъем HDMI был разработан для дисплеев с очень высоким разрешением, но в настоящее время не используется ни в одном из основных потребительских товаров. Причина этого в том, что с появлением HDMI 1.3 скорость одиночного канала превзошла скорость старого двойного канала.

HDMI тип C (мини-HDMI)

Разъемы Mini HDMI

также имеют 19-контактную конфигурацию и обладают полной функциональностью стандартных разъемов HDMI. Однако тип C меньше и тоньше, чем типы A и B. Скорее всего, вы найдете его на небольших портативных устройствах, таких как планшеты, цифровые зеркальные камеры и даже на некоторых ноутбуках.

HDMI тип D (микро-HDMI)

Хотя Micro HDMI меньше, чем Mini HDMI, он сохраняет 19-контактную конфигурацию и обеспечивает полную функциональность своих более крупных братьев и сестер. Этот тип разъема обычно используется для небольших камер, смартфонов и других мобильных устройств.

HDMI тип E (автомобильный)

Type E — это специальный разъем для автомобильных кабелей HDMI. Автомобильный разъем отличается от других типов соединителей тем, что он имеет фиксатор, который позволяет ему оставаться на месте, когда автомобиль вибрирует.

Какой кабель HDMI купить?

Кабели

HDMI являются стандартом для аудио и видео во всем, от игровых консолей и телевизоров до экранов ПК и звуковых панелей. Несмотря на то, что существует множество кабельных стандартов с различными характеристиками, почти любой кабель HDMI, представленный на рынке в последнее десятилетие, может справиться с любыми задачами.

Для большинства устройств, включая телевизоры, игровые приставки и некоторые звуковые системы, вам, вероятно, потребуется кабель HDMI 2.
