Виды наконечников для проводов под опрессовку: особенности выбора и правила обжима

Какие существуют виды наконечников для проводов под опрессовку. Как правильно выбрать наконечник для кабеля. Каковы основные правила и технология обжима наконечников. Какой инструмент лучше использовать для опрессовки различных типов наконечников.

Основные виды наконечников для опрессовки проводов

Наконечники для опрессовки проводов бывают нескольких основных видов:

• Медные луженые наконечники (ТМЛ)
• Медные нелуженые наконечники (ТМ)
• Алюминиевые наконечники (ТА)
• Алюмомедные наконечники (ТАМ)

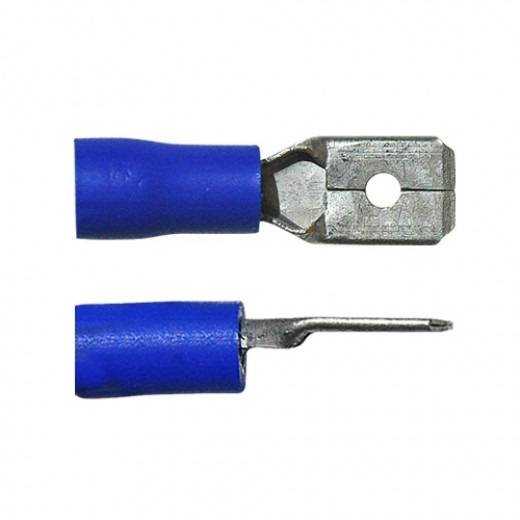

• Изолированные наконечники (НКИ, ВНКИ)
• Втулочные наконечники (НШВИ)
• Штифтовые наконечники (НШП)

Каждый вид наконечников имеет свои особенности и область применения. Правильный выбор типа наконечника зависит от материала жилы кабеля, условий эксплуатации и других факторов.

Как правильно подобрать кабельный наконечник

При выборе кабельного наконечника следует руководствоваться следующими правилами:

1. Внутренний диаметр хвостовика наконечника должен соответствовать диаметру зачищенной жилы кабеля.
2. Материал наконечника должен соответствовать материалу жилы (медь-медь, алюминий-алюминий).
3. Размер отверстия в лопатке наконечника должен подходить под крепежный болт.
4. Для влажных условий эксплуатации рекомендуется выбирать луженые наконечники.
5. Для гибких многопроволочных жил лучше использовать наконечники с более тонкой стенкой хвостовика.

Оптимальный подбор наконечника обеспечит надежное и долговечное соединение.

Технология правильной опрессовки наконечников

Качественная опрессовка наконечников предполагает соблюдение следующей технологии:

1. Точная зачистка изоляции кабеля на длину хвостовика наконечника.
2. Скручивание многопроволочной жилы для придания ей компактности.
3. Обработка жилы специальной токопроводящей пастой (для алюминиевых кабелей).
4. Установка наконечника на жилу до упора.
5. Подбор матрицы пресса в соответствии с сечением наконечника.
6. Опрессовка с нужным усилием, контроль качества обжима.

Соблюдение технологии обеспечит надежный электрический контакт и механическую прочность соединения.

Выбор инструмента для опрессовки наконечников

Для качественной опрессовки наконечников рекомендуется использовать специализированный инструмент:

• Механические пресс-клещи — для наконечников малых сечений до 10-16 мм²
• Гидравлические прессы — для силовых наконечников 16-400 мм²
• Электрогидравлические прессы — для работы с большими объемами
• Пневматические прессы — для поточного производства

Важно подбирать матрицы, соответствующие типу и размеру опрессовываемых наконечников. Для опрессовки изолированных наконечников требуются специальные матрицы.

Особенности опрессовки алюминиевых и медных наконечников

Опрессовка алюминиевых и медных наконечников имеет некоторые отличия:

Алюминиевые наконечники:

• Требуют обработки контактных поверхностей кварце-вазелиновой пастой
• Опрессовываются с большим усилием
• Рекомендуется производить 2-3 опрессовки на хвостовике

Медные наконечники:

• Не требуют дополнительной обработки пастой
• Опрессовываются с меньшим усилием
• Достаточно 1-2 опрессовок на хвостовике

Соблюдение этих особенностей позволит получить качественное соединение для обоих типов наконечников.

Типичные ошибки при опрессовке наконечников

При монтаже наконечников часто допускаются следующие ошибки:

• Использование наконечников, не соответствующих сечению жилы
• Недостаточная зачистка изоляции кабеля
• Неправильный выбор матриц для опрессовки
• Чрезмерное или недостаточное усилие при опрессовке
• Опрессовка алюминиевых наконечников без применения пасты
• Использование поврежденного или несоответствующего инструмента

Избегание этих ошибок позволит обеспечить надежность и долговечность электрических соединений.

Преимущества и недостатки опрессовки по сравнению с пайкой

Опрессовка имеет ряд преимуществ по сравнению с пайкой наконечников:

Преимущества опрессовки:

• Более высокая скорость монтажа
• Отсутствие термического воздействия на кабель
• Возможность работы с алюминиевыми проводниками
• Стабильное качество соединения при правильной технологии
• Экологичность процесса (отсутствие вредных испарений)

Недостатки опрессовки:

• Необходимость в специальном инструменте
• Сложность контроля качества соединения
• Риск повреждения жил при чрезмерном обжатии

В целом, при соблюдении технологии, опрессовка обеспечивает более надежное и долговечное соединение по сравнению с пайкой.

Кабельные наконечники и гильзы под опрессовку

По смете нужны 50-е наконечники для кабеля ВВГ 4х50, но наконечники ТМЛ 50-10-11 слишком велики

Вопрос

В смете заложены 50-е наконечники для кабеля ВВГ 4*50. Наконечники ТМЛ 50-10-11 слишком велики. Как выйти из этой ситуации?

Ответ

Есть несколько путей:
Можно заказать наконечники, сделанные по стандарту DIN 46235, например ТМЛ (DIN) 50-10 «КВТ».

Самым экономным решением, будет покупка стандартных наконечников серии ТМЛс, например ТМЛс 50–10 «КВТ». В отличие от гостовских, эти наконечники рассчитаны именно на то сечение, которое указано в наименовании.
Наконец, можно купить гостовские наконечники с номиналом 35 мм², и они почти наверняка идеально подойдут к Вашему кабелю. Если же у инспекторов возникнут вопросы, Вы можете сослаться на таблицу из ГОСТ, в которой этот выбор прописан.

Возможность опрессовки наконечников под пайку марки ПМ

Вопрос

Действительно ли можно опрессовывать наконечники под пайку марки ПМ?

Ответ

Можно и нужно. Процесс пайки постепенно и повсеместно уходит в прошлое, замещаясь высокотехнологичной опрессовкой. Это связано не только с особенностями самой техники пайки, которая требует опыта и навыков, но также с современными трендами заботы об экологии и здоровье. Данные наконечники имеют все необходимые атрибуты для опрессовки, поскольку шов на скругленной трубной части наконечников запаян.

Однако полезно помнить следующие основные моменты:
Наконечники ПМ не предназначены для опрессовки моножилы.
Наконечники ПМ могут быть использованы для оконцевания любых медных многопроволочных жил от 2 до 6 классов гибкости
Поскольку внутренний диаметр наконечников ПМ выполнен по высшему, 6 классу гибкости – для опрессовки можно необходимо использовать инструмент с клиновидными матрицами. Для мелких сечений от 1.5 до 10 мм² – это ручные пресс-клещи СТВ-05, СТК-05, ПК-16 или ПК-35, а для силовой группы: механические пресса ПМУ-120, ПМУ-240 или гидравлический пресс ПГРс-240 «КВТ». Идеальным вариантом было бы приобретение набора прецизионных матриц НМ-300-ПМ «КВТ», специально предназначенного для опрессовки данных наконечников и совместимого с гидравлическими прессами марок ПГР-300, ПГРс-300 и ПГП-300 «КВТ».

Использование шайбы ШАМ вместо алюмо-медных наконечников

Вопрос

Можно ли вместо алюмо-медных наконечников использовать шайбы ШАМ?

Ответ

Биметаллические шайбы можно (и нужно) использовать при подключении алюминиевых кабелей с алюминиевыми наконечниками к медным шинам. Это корректный, и на порядок более цивилизованный способ монтажа, в сравнении с использованием прокладок из оцинкованных стальных шайб. Тем биметаллические шайбы и хороши, что при своих малых размерах и незначительном весе, пара пакетиков с ними всегда могут лежать в сумке монтажника. Как раз на тот случай, когда нужно подключить алюминий к меди. Тем не менее, если о подключении алюминиевого кабеля к медным шинам известно заранее, мы рекомендуем использовать высокотехнологичные наконечники ТАМ, конструкция которых позволяет сделать подключение без переходников. Ведь если монтажник ошибется, и повернет алюмо-медную шайбу не той стороной, все пойдет «вкривь и вкось».

Соединение медного и алюминиевого кабелей

Вопрос

Как соединить медные и алюминиевые кабели?

Ответ

Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.

Разница между наконечниками по стандартам ГОСТ и DIN

Вопрос

Какая принципиальная разница между наконечниками по стандартам ГОСТ и DIN?

Ответ

Помимо очевидной разницы в стране происхождения стандарта, медные наконечники по DIN отличаются от медных наконечников по ГОСТ по следующим параметрам:
– У наконечников по DIN более длинный хвостовик.
– Внутренний диаметр хвостовика наконечников DIN рассчитан по 2-3-му классу гибкости, в ГОСТ — по 6-му. То есть внутренний диаметр наконечников по ГОСТ больше, чем у наконечников по DIN.
– Есть различие в толщине трубы, из которой изготавливаются наконечники. У медных наконечников по ГОСТ, на мелких сечениях, труба толще, чем у наконечников по DIN, на крупных – тоньше. В целом, на наш взгляд, толщина стенок более продумана и правильно распределена по размерам в стандарте DIN 46235.

– Наличие маркировочных рисок, указывающих на месторасположение и количество опрессовок на хвостовике наконечников по DIN.
– Размеры лопатки у наконечников по ГОСТ унифицированы и не зависят от диаметра крепежного отверстия. В наконечниках по DIN длина лопатки зависит от величины крепежного отверстия под болт. Она такая, какая необходима: ни больше ни меньше.

Правила опрессовки алюминиевых наконечников и гильз

Вопрос

Как правильно опрессовывать алюминиевые наконечники и гильзы?

Ответ

Оконцевание и соединение алюминиевых кабелей имеет свои особенности и специфику. При контакте с атмосферой, на поверхности алюминия достаточно быстро образуется окисловый слой. Весь процесс занимает всего несколько минут. Проблема в том, что в отличие от меди, алюминиевый окисловый слой является плохо проводящим. Поэтому, сразу после снятия изоляции с кабеля, жила должна быть зачищена кордощеткой до металлического блеска и смазана кварце-вазелиновой пастой. Если жила секторная (треугольная в сечении), то перед опрессовкой ее необходимо скруглить при помощи матриц НМ-300-С «КВТ». Внутренняя поверхность гильзы или хвоствика наконечника также должна быть смазана кварце-вазилиновой пастой. Все инструменты и матрицы должны быть подготовлены заранее, и опрессовка должна быть проведена незамедлительно.

Отличие судовых медных гильз от обычных

Вопрос

Чем отличаются судовые медные гильзы от обычных?

Ответ

На подвижном составе существуют свои требования к механической прочности электрических соединений. Длина судовых гильз в два раза больше, чем длина медных гильз ГМ и ГМЛ по ГОСТ23469. 3-79. Соответственно, количество опрессовок при их монтаже также удваивается.

Алюмо-медные наконечники с напылением дешевле, чем наконечники ТАМ производства «КВТ»

Вопрос

Алюмо-медные наконечники с напылением дешевле, чем наконечники ТАМ производства «КВТ»…

Ответ

Технология газо-динамического напыления и нанесения покрытий из одних металлов на другие была разработана новосибирскими учеными еще в 80-х годах прошлого века. Данная технология, в некоторых случаях (например, в ходе ремонтно-восстановительных работ) позволяет найти оптимальные и экономичные решения во многих отраслях промышленности. В конце 90-х, специалистами из Новокузнецка было предложено решение, адаптирующее данную технологию применительно к кабельным наконечникам. Однако, как это часто происходит в России, воплощение изначально хорошей идеи на практике привело к весьма печальным результатам. Касательно алюмо-медных наконечников с напылением, которые сегодня циркулируют на российском рынке, весь потенциал технологии выглядит скорее как фарс. Экономия и погоня за прибылью привели к тому что, алюминиевые наконечники с медным напылением на задней стороне лопатки, в лучшем случае, являются продуктом одноразового пользования, как одноразовые носки или рубашки, столь популярные на западе: отходил день, и выбросил в корзину. Слой напыления настолько тонок и микроскопичен, что при минимальном механическом трении возникшем в процессе транспортировки или установки, либо при зачистке контактов из под напыления проступают алюминиевые пятна. Получается своеобразная бомба замедленного действия. Недопустимо также и то, что большинство производителей, использующих технологию напыления, даже не удосуживаются предварительно зашлифовать и выравнивать заднюю поверхность лопатки наконечников перед нанесением на нее покрытия. Результирующее покрытие получается ничем не лучше тонкого слоя акварели, нанесенного на рельефную поверхность. По причинам недостаточной надежности данного продукта, завод «КВТ» прекратил выпуск наконечников с напылением еще в 2005 году и сегодня предлагает современную разработку – новый тип алюмо-медных наконечников с запрессованной медной втулкой.

Правила выбора кабельного наконечника

Вопрос

Как правильно подобрать кабельный наконечник?

Ответ

Правильный выбор наконечника – первый ответственный этап, от которого напрямую зависит качество и надежность смонтированной контактной клеммы. Золотое правило гласит: «внутренний диаметр хвостовика наконечника должен оптимально соответствовать диаметру зачищенной жилы». То есть кабельная жила должна заходить в наконечник с минимальным люфтом. Для наконечников типа ТА, ТАМ, ТМЛ(DIN), ТМЛс, НШП выбор не представляет проблемы, поскольку номинал наконечников соответствует сечению кабельной жилы.

Сложности возникают при подборе медных наконечников ТМ и ТМЛ по ГОСТ 7386-80. Есть два пути.
— В качестве навигатора, можно использовать специальную таблицу подбора из ГОСТ. Однако для пользования таблицей, требуется знать класс гибкости кабельной жилы. То есть, как минимум, нужно знать марку кабеля и желательно визуально представлять, как выглядит сама жила.
— В идеале, необходимо измерить фактический диаметр жилы, на которой предполагается монтаж. Измерять следует саму жилу, а не кабель в изоляции. Зная диаметр жилы, можно воспользоваться номенклатурой наконечников ТМ/ТМЛ из каталога или соответствующей страничкой на нашем сайте и найти в обозначениях наконечников размер внутреннего диаметра хвостовика. Это третья цифра в обозначении наконечников, например, цифра «13» в позиции ТМЛ 70-10-13 «КВТ». Подбор наконечников должен осуществляться таким образом, чтобы эта цифра была максимально близка (но не меньше!) к наружному диаметру жилы.

Количество опрессовок кабельных наконечников и гильз

Вопрос

Сколько раз нужно опрессовывать наконечники и гильзы?

Ответ

Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.

Выбор между клиновидной и шестигранной опрессовкой

Вопрос

Клиновидная и шестигранная опрессовка – какая лучше?

Ответ

Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.

Наращивание кабельной жилы для монтажа наконечника большего сечения

Вопрос

Можно ли дорастить кабельную жилу, чтобы смонтировать наконечники большего сечения?

Ответ

Принципиально такой вариант возможен, хотя и не очень желателен. Следует стремиться к тому, чтобы изначально наконечник был подобран оптимально. Тем не менее, в тех случаях, когда наконечник слишком велик для данного кабеля или слишком свободно болтается на жиле провода или же не обжимается матрицами ситуацию все еще можно исправить. Для этого нужно отрезать кусок кабеля длиной равной глубине захода жилы в наконечник. Достать и распотрошить жилу на отдельные проволочки. Теперь, заведя жилу в наконечник, необходимо максимально плотно забить остающееся свободное пространство хвостовика проволочками жилы. В таком случае опрессовка будет прочной и надежной. За переходное сопротивление можно не волноваться, поскольку максимальные нагрузки рассчитываются по сечению кабеля, которое меньше номинала наконечника.

Жила кабеля не влезает в наконечник

Вопрос

Что делать, если жила кабеля не влезает в наконечник?

Ответ

Начнем с того, чего делать категорически нельзя. Нельзя обрезать несколько проволочек жилы, для того, чтобы она вошла в наконечник! Нельзя подтачивать жилу напильником (в случае однопроволочной жилы) для того чтобы уменьшить ее размер! Иными словами, никоим образом нельзя уменьшать сечение жилы, если конечно, Вы не переквалифицировались из электрика в пиротехника. Теперь о том, что делать можно. Если жила секторная и не влезает в наконечник, ее необходимо скруглить специальными матрицами НМ-300-С «КВТ». Если жила круглая, лучше всего подобрать наконечник или гильзу таким образом, что бы жила кабеля заходила в хвостовик с минимальным зазором.

Самостоятельное досверливание отверстия под болт в наконечнике

Вопрос

Можно ли самостоятельно досверлить в наконечнике отверстие под болт?

Ответ

Негласное правило, которым руководствуются монтажники при выборе наконечников предполагает, что диаметр отверстия под крепежный болт в наконечнике может быть больше, чем номинал самого используемого болта. В этом случае, не возникает никаких проблем при подключении, например, наконечника с отверстием в лопатке под болт М16 при помощи болта размера М12. Ведь по любому, прижим наконечника осуществляется посредством шайбы. Обратный вариант, обычно, по умолчанию не рассматривается, поскольку высверливание отверстия большего диаметра поверх меньшего в лопатке наконечника — дело неблагодарное и муторное. Кроме того, при увеличении отверстия под болт, существуют ограничения, связанные с шириной лопатки. Чрезмерно большое отверстие может ослабить механическую и электрическую прочность соединения.

Одни наконечники обжимаются легко, а другие – тяжело

Вопрос

Почему одни наконечники обжимаются легко, а другие тяжело?

Ответ

Усилие при обжиме зависит от многих факторов:
Размер кабеля и наконечника. Чем больше сечение кабеля и номинал наконечника, тем большее усилие, при прочих равных условиях, требуется при опрессовке.
Твердость материала наконечника. По технологии, наконечники должны производиться из мягкой трубы. При нарушении технологии, либо из целей экономии (твердая труба — дешевле), когда наконечники изготовлены из твердого материала, это не может не сказаться на усилии при опрессовке.
Твердость кабельной жилы. Как известно, кабельные жилы могут быть стандартные и мягкие, отожженные. Кабели с отожженными жилами обычно сопровождаются индексом «ож» в наименовании кабеля.

Тип опрессовываемой жилы. Опрессовать однопроволочную жилу значительно тяжелее, чем многопроволочную.
Тип инструмента: механика или гидравлика. Если используется гидравлический пресс, затрачивается значительно меньше усилий, чем при работе механикой, где усилие зависит только от длины рукояток. При работе с аккумуляторным инструментом, о каких-либо усилиях, говорить просто не приходится.
Тип матриц. Клиновидные или гексагональные матрицы также требуют различных усилий при опрессовке.

Инструмент для опрессовки моножилы

Вопрос

Каким инструментом лучше опрессовывать моножилу?

Ответ

Важно не столько то, каким именно инструментом пользоваться, а каким типом матриц укомплектован инструмент. Выбор следует остановить на инструменте с клиновидными матрицами. При этом нужно помнить, что часто моножила определенного сечения оконцовывается наконечниками с номиналом на одно или даже два сечения меньше. В ручных пресс-клещах СТК-05, СТВ-05 и им подобным, трудности могут возникнуть при опрессовке крайних сечений диапазона: 6 и 10 мм². Пресс-клещи моделей ПК-16 и ПК-35 «КВТ» не смотря на то, что имеют клиновидный тип матриц, предназначены для опрессовки только на многопроволочных жилах, поскольку моножилу они просто не продавят. Мелкие сечения можно обжимать прессом ПКГу-50 «КВТ», предварительно поменяв установленные по умолчанию шестигранные матрицы на клиновидные. Вообще, перед оконцеванием однопроволочных жил следует сначала определиться, нужен ли наконечник в принципе, потому что, как известно, провода мелких сечений чаще всего монтируются без всяких наконечников непосредственно в клемму или загибаются петлей вокруг крепежного винта с шайбой. Идеальным инструментом для обжима силовых наконечников крупных сечений будут механические пресса ПМУ-120 «КВТ» и ПМУ-240 «КВТ», а так же гидравлический пресс ПГРс-240 «КВТ».

Производство изделий по чертежам заказчика

Вопрос

Производите ли вы изделия по чертежам заказчика?

Ответ

В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.

Соединение однопроволочной и многопроволочной жилы кабеля одной гильзой

Вопрос

Можно ли одной гильзой соединить однопроволочную и многопроволочную жилы кабеля?

Ответ

Можно. Единственный момент, на который нужно будет обратить внимание – что для опрессовки как минимум той части гильзы, в которой находится моножила, следует выбрать пресс с точечными (клиновидными) матрицами.

Использование таблицы подбора наконечников для опрессовки алюминиевых наконечников по ГОСТ

Вопрос

Нужно ли пользоваться таблицей для подбора наконечников для опрессовки алюминиевых наконечников по ГОСТ?

Ответ

По алюминиевым гостовским наконечникам, ситуация на порядок лучше, чем с аналогичными медными наконечниками. Номинал алюминиевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных алюминиевых жил 1-го и 2-го классов. То есть сечение любого из существующих алюминиевых кабелей (если жила круглая) соответствует номиналу алюминиевого или алюмо-медного наконечника по ГОСТ 9581-80.

Технология производства наконечников «КВТ»

Вопрос

Медные наконечники KLAUKE обладают повышенной пластичностью, благодаря термообработке. Что можете сказать о технологии производства наконечников «КВТ»?

Ответ

В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.

Влияние лужения на наконечнике на качество электрического контакта

Вопрос

Правда ли, что наличие лужения на наконечнике ухудшает электрический контакт?

Ответ

Проводимость олова действительно ниже, чем у меди. Поэтому при использовании наконечников с электролитическим лужением, некие потери в проводимости есть. Однако если учесть то, что медные наконечники с покрытием не подвержены коррозии и могут быть использованы в любых климатических условиях, в том числе и в морском климате, эта незначительная потеря в проводимости с лихвой окупается долгими годами бесперебойной и безупречной службы.

Пайка как самый надежный метод контактных соединений

Вопрос

Я предпочитаю только пайку как самый надежный метод контактных соединений…

Ответ

За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.

Выбор наконечников – луженые или нелуженые

Вопрос

Какие медные наконечники лучше – луженые или нелуженые?

Ответ

Оба типа наконечников хороши. Вопрос, в каких условиях предполагается их эксплуатация. Например, если монтаж происходит в условиях континентального климата (в Сибири, Казахстане) или в засушливых районах (Узбекистане или Туркмении), можно без ограничения использовать нелуженые медные наконечники. Однако, если электрические установки эксплуатируются в условиях морского климата (не важно, субтропики это или арктический холодный климат, как на Кольском), либо ситуация с загрязнением атмосферы оставляет желать лучшего (как в Москве), луженые наконечники скорее обязательны.

Процесс «оловянная чума»

Вопрос

Что такое «оловянная чума»?

Ответ

Это особый вид процесса, связанный с переходом металла из одной аллотропической формы в другую. Процесс запускается, как правило, при низких отрицательных температурах (-28 С и ниже). Покопавшись в интернете, Вы можете найти великолепные видео, на которых в режиме ускоренной съемки показан процесс превращения блестящего куска олова в серый порошок. Очень наглядно, и впечатляет! С «оловянной чумой» связано много реальных историй и легенд. Так одной из причин гибели антарктической экспедиции Скотта стала «оловянная чума», от которой разгерметизировались и вытекли канистры с запасами топлива. В качестве стабилизатора и «прививки от болезни» в состав оловянного покрытия обычно добавляется висмут.

Использование угловых наконечников. Отсутствие угловых наконечников мелких сечений в ассортименте «КВТ»

Вопрос

В каких случаях логично использовать угловые наконечники и почему в ассортименте «КВТ» нет угловых наконечников мелких сечений?

Ответ

Угловые наконечники используются в тех электротехнических установках, которые имеют определенные ограничения в пространстве и требуют более компактной и структурированной подводки кабелей и проводов. В ассортименте силовых неизолированных наконечников ТМЛ(90) и ТМЛ(45) мелкие сечения угловых наконечников до 6 мм² действительно отсутствуют. Однако при необходимости, изолированные кольцевые наконечники НКИ с красной, синей и желтой манжетой можно без труда превратить в угловые. Для этого нужно просто загнуть лопатку наконечника с отверстием под винт при помощи пассатижей. Не следует сгибать или разгибать наконечники много раз, сделать это нужно единожды.

Выбор гильз – ГМЛ или ГМЛ(о)

Вопрос

Какие гильзы выбрать: ГМЛ или ГМЛ(о)?

Ответ

Линейка медных гильз ГМЛ охватывает диапазон от 2.5 до 240(300) мм². Гильзы ГМЛ (о) перекрывают диапазон сечений от 1.5 до 25 мм². Поэтому, если говорить о выборе и сравнении, то это касается исключительно диапазона мелких сечений.
Основное отличие двух типов гильз конструктивное. Соединители ГМЛо имеют разделительный стопор, расположенный по центру гильзы. Помимо наличия стопора, образующего естественный уступ и ограничивающего заведение провода в гильзу глубже, чем это необходимо, на месте стопора присутствуют два контрольных окна позволяющих визуально проконтролировать заход и состояние жил до и после опрессовки. Наличие разделительного стопора и визуального контроля уменьшает число монтажных ошибок и не позволяет, к примеру, завести жилу с одной стороны гильзы на 2/3 длины, а с другой на 1/3. Благодаря перегородке жилы соединяемых кабелей встретятся ровно по центру гильзы, что будет гарантировать качество опрессованного соединения.
При монтаже обыкновенных гильз ГМЛ сквозной конструкции по ГОСТ 23469.3-79, необходимо предварительно замерить длину снимаемой изоляции в половину длины гильзы, или, что уж совсем плохо и непрофессионально, действовать «на глазок»
Еще одним преимуществом гильз ГМЛ (о) является их компактность: длина данных гильз меньше чем длина гильз ГМЛ. Однако, это ни коим образом не влияет на механическую прочность и качество контакта после опрессовки. Просто необходимая и оптимальная длина более точно рассчитана. Как известно, размеры монтируемого соединения являются немаловажным фактором, определяющим возможность или невозможность соединения и подключения в каждом конкретном случае.
Также за счет меньшей материалоемкости гильзы ГМЛ (о) дешевле, чем аналоги серии ГМЛ.

Отсутствие в ассортименте «КВТ» медных наконечников сечением 300 мм²

Вопрос

Почему в ассортименте «КВТ» нет медных наконечников сечением 300 мм²?

Ответ

Такие наконечники есть. В двух опциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний диаметр трубной части 24 мм, что более чем достаточно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высшему 6-му классу гибкости жил. Однако гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Поэтому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!

/faq/post_question/249/

Кабельные наконечники. Виды и типы.

Работа и применение

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Применение наконечника существенно улучшает качество соединения токопроводящей жилы с оборудованием, чем обычное наматывание или скрутка.

К преимуществам их использования можно отнести:

• Предотвращение появлению окиси.
• Увеличение площади прилегания.
• Снижение нагрева в точке перехода.
• Возможность многократного подсоединения и отсоединения.
• Снижения сопротивления.

Нужно отметить, что кабельные наконечники имеют различный размер, поэтому необходимо, чтобы внутренний диаметр гильзы соответствовал толщине токопроводящей жилы после снятия изоляции.

Виды наконечников по металлу изготовления

По материалу изготовления наконечники бывают:

• Алюминиевые.
• Медные.
• Комбинированные.

Алюминиевые предназначены для оконцевания проводов с алюминиевой жилой. Применение наконечника с другого металла недопустимо, поскольку такое соединение окисляется, и токопроводящие свойства снижаются.

Медные кабельные наконечники используется для оконцевания проводов с медными жилами. Их стоимость значительно выше, чем алюминиевых, в связи с дороговизной меди. Они также окисляются при контакте с жилами из других металлов, кроме олова.

Комбинированные гильзы сочетают в себе элементы из меди и алюминия. Они применяются при необходимости соединения поверхностей из этих металлов. Комбинированная конструкция позволяет избежать окисления. Места прикасания между двумя металлами обработаны оловом, поэтому химическая реакция не происходит. Олово нейтрально к этим металлам, что делает его отличным посредником.

Типы наконечников по способу монтажа

По способу монтажа оконцеватели для кабеля бывают под:

• Опрессовку.
• Зажимные болты.
• Срывные болты.
• Пайку.
• Сварку.

Кабельные наконечники

под опрессовку являются самыми быстрыми для монтажа. Достаточно просто вставить зачищенную жилу провода в гильзу и провести обжатие с помощью специального инструмента или на крайний случай плоскогубцами. От силы обжатия зависит надежность соединения. Если провести некачественный монтаж, то при натягивании кабеля существует вероятность его вытягивания с оконцеватели.

Наконечники под зажимные болты имеют в боковой части гильзы отверстия с резьбой для вкручивания болтов. После фиксации очищенной жилы, провода, как в случае с обжимным типом, необходимо лишь затянуть болты. Они плотно прижмут кабель к внутренней поверхности трубки, обеспечив надежное соединение. Чаще всего данный тип применяется в тех случаях, когда необходимо проводить подключение оборудования, которое пребывает в движении. При многократном преломлении провода происходит его перелом, который можно с легкостью устранить. Достаточно отсоединить уже установленный наконечник и прикрутить на оставшейся кабель. Таким образом, снижаются затраты на периодическую покупку нового оконцевателя.

Наконечники под срывные болты представляют практически ту же самую конструкцию, что и под зажимные, но имеют и отличия. Главным образом их особенность заключается в отламывании шляпок болтов при зажиме. Такой наконечник можно зафиксировать один раз, после чего снятие будет невозможным. Данная конструкция имеет преимущество перед обжимными оконцевателями и зажимными болтами. Во-первых, для их использования нет необходимости приобретать специальный инструмент, поскольку вполне можно обойтись обыкновенным рожковым ключом. Шляпки болтов при подтягивании отламываются, поэтому не выступают, что существенно облегчает эксплуатацию. При необходимости можно провести замену срывного болта на обычный. Тогда наконечник станет многоразовым.

Наконечник под пайку имеет короткую гильзу, сквозь которую жила пропускается с выходом возле лопатки. После протягивания кабеля гильза слегка обжимается, а места присоединения покрываются оловом. Поверхность такого наконечника луженая, что облегчает прилипание припоя. Отличительной чертой оконцевателей под пайку является сквозная гильза с продольным разрезом и блестящая луженая поверхность.

Кабельные наконечники под сварку соединяются с жилой при помощи точечной сварки. В отличие от луженых оконцевателей они фиксируются в результате наваривания электрода из того же металла, а не олова. Это обеспечивает более высокую токопроводимость. Данный способ является самым надежным и вызывает минимальное сопротивление проводника. Хотя такие наконечники и лучшие, но они требуют использование специализированного тяжелого оборудования. Таким способом пользуются при прокладке высоковольтных электрических систем на промышленных объектах.

Разновидности соединительных концов наконечников

Кроме способа крепления наконечника к силовому кабелю существует классификация и по форме лопатки, которая непосредственно подключается к оборудованию. Она бывает следующих видов:

• Шайба.
• Пластина.
• Коннектор.
• Рожки.
• Штекер.

Шайба является самой распространенной формой. Она обеспечивает надежное закрепление кабеля не только прижимным болтом, но и фактически самим наконечником. Оторвать такое соединение возможно только путем вытягивания жилы из гильзы. Для полного отключения кабеля от оборудования необходимо полностью выкрутить прижимную гайку и вытащить шайбу оконцевателя.

Пластинчатый тип менее распространенный. Он применяется для установки на нетолстые провода, которые поджимаются винтом. Обычно такое соединение можно встретить в маломощных электрических щитках. К достоинствам такой формы можно отнести возможность быстрого отсоединения без необходимости полного выкручивания винта.

Коннекторный тип относиться к быстросъемным наконечникам. Он фиксируется на выступающей пластине силового щитка. Принцип действия такой системы очень похож на вилку и розетку. При многоразовом использовании пружинная часть коннектора изнашивается, и он прилегает неплотно. Чтобы это исправить, достаточно просто поджать закрученную пластинчатую пружину, что обеспечит более плотный контакт.

Рожковые кабельные наконечники имеют много общего с шайбовым типом, но в отличие от них, для присоединения не нужно полностью выворачивать гайку или болт. Прижать или извлечь такой оконцеватель довольно просто, но при сильной нагрузке он может выскользнуть, поэтому данный тип можно устанавливать только в тех местах, где кабель не подвешивается и не перетягивается.

Штекерный наконечник похож по принципу действия на коннекторный. Его конец представляет собой обычный цилиндрический стержень. Такой тип используется очень редко, поскольку не позволяет добиться надежного соединения, которое не выскользнет, если зацепить кабель.

Герметизация соединения между проводом и наконечником

После подсоединения наконечника остается небольшой зазор между гильзой и изоляцией кабеля. Поскольку на этом участке жила открыта, то это может грозить электрическим ударом при контакте, а также ускорит износ соединения.

Чтобы герметизировать соединение раз и навсегда, рекомендовано применять термоусадочную трубку. Она представляет собой тонкостенный шланг, который при нагревании ужимается, плотно обтягивая провод. В отличие от изоляционной ленты она не разматывается, а главное обеспечивает более надежную защиту. При этом полностью перекрывает доступ воздуха к соединению.

Для того чтобы затянуть термоусадку нудно отрезать трубку требуемой длины, насадить ее на участок соединения с кабелем и прогреть. Это можно сделать любым доступным способом – строительный фен, газовая плита, паяльная лампа, газовая горелка, зажигалка и пр. Главное не создавать перегрева, поскольку может повредиться изоляция на самом кабеле. Стоит учитывать, что термоусадочная трубка имеет ограниченный лимит втягивания. При ее покупке нужно обратить на это внимание. Необходимо, чтобы максимальная граница усадки была ниже, чем диаметр кабеля без изоляции.

Похожие темы:

• Винтовые клеммники. Виды и типы. Работа и особенности
• Клеммники Wago. Виды и устройство. Применение и как выбрать
• Колпачки СИЗ. Виды и устройство. Применение. Как выбрать

Кабельные наконечники маркировка виды

Если нагрузка в Вашей проводке не превышает нескольких ампер, а все провода сечением максимум 2,5-4мм2, для подключения таких проводов используют самые распространенные тонкостенные наконечники НШВИ, НШВ, НШВИ (2). А что же делать, когда нагрузка несколько десятков или даже сотен ампер, а диаметр проводов достигает 1-2см? В этом случае Вам уже понадобятся кабельные наконечники под опрессовку, так называемые толстостенные наконечники.

Они также бывают нескольких видов и отличаются друг от друга по нескольким параметрам.

Материал изготовления наконечников:

• ⚡медные
• ⚡алюминиевые
• ⚡алюмомедные (часть наконечника из алюминия, часть из меди)
• ⚡медные луженные

Медные луженные самый распространенный вид. Сделаны из меди и дополнительно облужены. В алюминиевые наконечники нельзя вставлять медные провода и наоборот. Кроме того, медные наконечники нельзя соединять с алюминиевыми, ввиду дальнейшего окисления контакта в месте присоединения. А медно-луженные универсальны — подходят как для алюминия, так и для меди.

Основные виды кабельных наконечников под опрессовку по форме изготовления:

• ⚡изготовленные по техническим условиям производителя
• ⚡изготовленные по ГОСТ
• ⚡изготовленные по немецким стандартам (DIN наконечники)

В чем различия?

• ⚡существенным отличием наконечников DIN от других является длина хвостовика, куда вставляется прессуемый провод, у DIN она гораздо больше.
• ⚡кроме того, ширина контактной лопатки наконечника DIN стандартизирована и остается неизменной при разных отверстиях под болт. В других наконечниках, чем больше отверстие под болт, тем шире лопатка.
• ⚡толщина материала наконечников DIN (стенка прессуемой гильзы) выше чем у других
• ⚡наконечники DIN рассчитаны на провод 2-3 класса гибкости. ГОСТ и ТУ наконечники подходят для всех классов гибкости.
• ⚡DIN наконечники за счет большей длинны требуют обычно трех обжимов матрицей пресса. ТУ и ГОСТ достаточно двух.
• ⚡обжимать такие наконечники нужно сначала вблизи контактной лопатки, далее следуя в конец прессуемой гильзы

Маркировка

Как разобрать маркировку наконечников и что на них обычно пишется? Обычно на кабельных наконечниках под опрессовку выбивается набор цифр, каждая из них обозначает определенный параметр. Какой-то производитель указывает две цифры, некоторые три.
Например КВТ 95-12-13:

• ⚡КВТ — это компания производитель
• ⚡95мм2 — сечение наконечника
• ⚡12мм — диаметр крепежного отверстия под болт
• ⚡13мм — диаметр отверстия, куда вставляется провод под опрессовку

Если на наконечнике указано две цифры, то это его сечение и диаметр отверстия под болт. Для того чтобы правильно выбирать толстостенные наконечники под провод, необходимо четко понимать, что такое класс гибкости провода.

Всего существует 6 классов гибкости. 1-й класс — это одножильный провод — моножила. Чем выше класс, тем более гибким является провод. 6-й класс самый гибкий провод, может состоять из нескольких сотен отдельных проводков, а при больших сечениях достигать 3-х тысяч. Исходя из этого, провод одного сечения, но разного класса гибкости может иметь разные диаметры. Например провод сечением 70мм2 класса гибкости 1, т.е. моно жила — имеет диаметр 9,42мм. А тот же провод 70мм2, но шестого класса гибкости будет уже диаметром 12,92мм.
Это означает, что провод одинакового сечения может иметь разные диаметры, отличающиеся на несколько миллиметров. То есть не всякий наконечник одного сечения, подойдет под один и тот же провод разного класса гибкости. Поэтому при выборе всех наконечников, помимо сечения, обращайте особое внимание на размер диаметра отверстия наконечника куда вставляется провод.

Суммируя итоги сказанного, на что необходимо обратить внимание при покупке наконечников:

• ⚡выбор наконечников помимо сечения зависит от класса гибкости провода. Сравнивайте диаметр отверстия прессуемой гильзы в наконечнике и диаметр провода.
• ⚡выбирайте наконечник по диаметру отверстия под болт. Чтобы Вам в последствии не пришлось растачивать отверстие под больший размер, либо чтобы болт не болтался.
• ⚡учитывайте ширину контактной лопатки наконечника. Для этого заранее замеряйте расстояние на автомате, рубильнике или другом аппарате куда будет подключаться наконечник.Вполне возможно, что изоляционные перегородки не позволять вставить наконечник на его место и лопатки придется стачивать, тем самым уменьшая полезную площадь контакта.

Подобрать себе кабельные наконечники любой формы, размера, сечения с бесплатной доставкой на дом можно здесь.

Обжим кабельных наконечников | DIN 46235 | ДИН 46234

Опубликовано 29 августа 2018 г.

Кабельные наконечники – применение и стандарты обжима

Компания Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и соответствующих инструментов для кабелей низкого, среднего и высокого напряжения и систем электропитания . теория и практика установки кабельных наконечников и соединителей компрессионного типа.

Кабельные наконечники и обжимные инструменты Klauke используются фуганками, монтажниками, сборщиками панелей и инженерами-электриками для прокладки подземных кабелей и проводов воздушных линий в силовых, передающих и распределительных сетях, включая системы низкого и высокого напряжения, 11 кВ-33 кВ .

➡ Скачайте каталог 2018 Кабельные наконечники Klauke и ознакомьтесь с полным ассортиментом инструментов для резки и обжима кабелей .

В этой статье мы рассмотрим следующее:

• Кабельные наконечники компрессионные согласно DIN 46235 для опрессовки одножильных, многожильных, тонкопроволочных и тончайших медных проводников
• Медные трубчатые кабельные наконечники «стандартного исполнения» из электролитической меди (EN 13600)
• Компрессионные кабельные наконечники DIN 46235 клеммы не для одножильных проводников
• Выбор правильного наконечника во многом зависит от типа кабеля
• Международный стандарт IEC 1238, часть 1 – электрические и механические свойства кабельных наконечников

Несмотря на то, что кабельные соединения имеют относительно низкую стоимость по сравнению с ценой за метр кабеля и часто являются проектом задним числом, важность определения и установки правильного типа наконечника имеет решающее значение для безопасной и надежной работы низковольтных высоковольтных энергосистем – плохое соединение кабеля может привести к повышенному сопротивлению соединения и даже к возгоранию. Что еще хуже, летальный исход.

Использование неподходящих инструментов и кабельных зажимов может привести к повышению температуры и возгоранию.

В этом блоге T&D покажет вам правильную процедуру обжима кабеля. Существуют сотни различных версий 9Доступны кабельные наконечники 0007 .

Инженеру-электрику и кабельщику очень сложно выбрать из этого широкого ассортимента правильный наконечник для каждого конкретного применения.

В следующей статье дается обзор различных типов наконечников для медных проводников и приводятся факты, гарантирующие надежное и надежное электрическое соединение.

В принципе мы различаем 3 типа кабельных наконечников:

• Наконечники по DIN 46235
• Стандартные трубчатые проушины
• Листовой металл Клеммы без пайки согласно DIN 46234

Компрессионные кабельные наконечники согласно DIN 46235

Стандарт

DIN 46235 определяет применение, размеры и маркировку кабельных наконечников. Этот стандарт позволяет использовать эти наконечники для сжатия одножильных, многожильных, тонкожильных и тончайших медных проводников и кабелей.

3 типа наконечников: кабельные наконечники DIN, стандартные трубчатые кабельные наконечники и наконечники из листового металла (слева направо)

Маркировка на изделии предоставляет установщику информацию о происхождении и применении кабельных наконечников DIN 46235, которая также относится к стандартным трубчатым кабельным наконечникам.

На обжимных кабельных наконечниках DIN указано необходимое количество обжимов, предусмотренное производителем: Маркировка «KL 22 12 – 150»

• KL: указывает производителя (в данном случае Klauke)
• 22: Код комплекта матриц (только для зажимных проушин DIN 46235)
• 12: Размер метрического болта для соединительного болта: размер M12 (диаметр отверстия 12 мм)
• 150: Сечение провода в кв.мм

Кроме того, на этих наконечниках указано количество необходимых обжимов. Для монтажа стандарт DIN рекомендует обжимные матрицы согласно DIN 48083 , части 1, 3 и 4 для одножильных, многожильных и тонкопроволочных проводов.

Для плетеных канатов стандарт ссылается на информацию производителя.

Компания Klauke обычно рекомендует использовать шестигранные обжимные матрицы согласно DIN 48083, часть 4, для установки компрессионных наконечников DIN 46235 – диапазон поперечных сечений жил кабеля составляет от 6 кв. мм до 1000 кв. мм, размеры болтов от 5 мм до 20 мм.

Электролитическая медь в соответствии с EN 13600 обязательна.

Для защиты от коррозии компрессионные кабельные наконечники, а также стандартные трубчатые кабельные наконечники и наконечники покрыты оловом для защиты от окисления.

Кабельные наконечники из медной трубки стандартного исполнения

Помимо кабельных наконечников DIN , многие производители также предлагают стандартные трубчатые наконечники, также изготовленные из электролитической меди в соответствии с EN 13600. Что касается размеров, стандартные трубчатые наконечники в основном короче, чем наконечники DIN, а также отличаются размерами трубок. .

• DIN EN 13600 Медь и медные сплавы – бесшовные медные трубы для электрических целей; Немецкая версия EN 13600:2013

Компрессионные кабельные наконечники DIN длиннее стандартных трубчатых кабельных наконечников

Однако, поскольку эти наконечники также подлежат испытанию по стандарту IEC 1238, часть 1, это не влияет на долговечность электрического и механического соединения.

Все наконечники, независимо от типа, могут быть правильно обжаты только при использовании подходящего инструмента для обжима кабеля. Использование неподходящих инструментов или непрофессиональный обжим могут привести к увеличению сопротивления соединения, повышению температуры и даже возгоранию.

Стандартные трубчатые кабельные наконечники (слева) имеют размеры трубы, отличные от обжимных кабельных наконечников DIN (справа)

Чтобы устранить этот риск, компания Klauke рекомендует обжимать свои наконечники с помощью своих инструментов — это согласованные системы обжима, избегающие смеси потенциально несовместимых брендов.

Наконечники из листового металла согласно DIN 46234

Клеммы без пайки

Также для клемм из листового металла действуют определенные стандарты DIN в отношении применения, размеров и маркировки.

Наконечники DIN 46235, отличные от компрессионных кабельных наконечников, предназначены только для опрессовки многожильных, тонких и очень тонких многожильных проводников, но не для одножильных проводников.

Неправильный обжим	Неправильный обжим	Правильный обжим
Неправильный и правильный обжим в сравнении: Неправильный обжим (обжим, средний: обжим с низким усилием и использование неправильных инструментов для обжима могут привести к увеличению сопротивления соединения и могут поставить под угрозу установку)

Какой кабельный наконечник подходит для определенного применения?

Поперечное сечение варьируется от 0,5 кв. мм до 240 кв. мм, размеры болтов от 2 мм до 16 мм.

Среди прочих терминалов их можно найти в электрошкафах и транспортных средствах общественного транспорта, таких как железнодорожные вагоны и подвижной состав.

Наконечники из листового металла также изготавливаются из электролитической меди в соответствии с EN 13600. Но есть разница в основном материале – стандартные компрессионные трубчатые наконечники изготавливаются из медных трубок, а наконечники без пайки – из медных листов.

Клеммы имеют паяный шов, поскольку стандарт DIN предписывает закрытую трубку.

Стандарт DIN не определяет инструменты для обжима – Klauke рекомендует инструменты для вдавливания собственной разработки.

Полезная информация

Выбор правильного кабельного наконечника во многом зависит от типа кабеля. Для кабелей по DIN 57295 можно использовать следующие наконечники:

• Кабели классов 1, 2, 5 и 6: компрессионные наконечники DIN 46235
• Кабели класса 2: стандартные трубчатые наконечники
• Кабели классов 2, 5 и 6: клеммы

На практике может случиться так, что гибкие жилы кабеля класса 5 и 6 не подходят к соответствующему кабельному наконечнику. Для таких случаев компания Klauke рекомендует так называемые кабельные наконечники F, которые имеют больший внутренний диаметр и раструбный вход. Рекомендуется вдавливание.

Для установки наконечников DIN необходимо использовать обжимные инструменты с кодами штампов в соответствии с DIN 48083, часть 4.

Электрические и механические свойства

Международный стандарт IEC 1238, часть 1, применяется к электрическим и механическим свойствам кабельных наконечников. Требования к постоянному и безопасному электрическому соединению для предполагаемого применения подробно описаны в этом стандарте.

Определены как механические испытания на выдергивание, так и электрические испытания на долговечность.

Тестовый цикл имитирует применение на практике: соединение нагревается 1000 раз до 120°C, чтобы имитировать утренний пик напряжения в системе электроснабжения общего пользования.

Также проводятся испытания кабельных наконечников сильным током при температуре 250°C.

Ответственность за соблюдение этих правил безопасности лежит на каждом производителе кабельных наконечников. По этой причине производители указывают соответствующий тип кабеля для использования с их наконечниками. Помимо нормативных стандартов, известные производители предъявляют дополнительные требования к качеству.

Кабельные наконечники

F с раструбным вводом представляют собой вариант, когда кабели класса 5 и 6 не подходят к обычным кабельным наконечникам.

Кабельные наконечники Klauke

подвергаются процессу «отжига» для приведения материала в состояние от напряжения и твердости, а также для снижения риска разрушения. Наконечники F-Cable с раструбным вводом представляют собой вариант, когда кабели класса 5 и 6 не подходят к обычным наконечникам.

Этот процесс повышает долговечность и обеспечивает лучшую защиту выступа от вибрации. Это еще одна причина, по которой компания Klauke рекомендует использовать высококачественные кабельные наконечники известных производителей.

Более длинная трубка кабельных наконечников Klauke (вверху) гарантирует высокое качество соединения.

Качество наконечников часто можно определить по визуальным характеристикам: кабельные наконечники без заусенцев с плоской ладонью и чисто обработанным концом являются признаком высокого качества электрического соединителя.

Высококачественные кабельные наконечники Klauke

Дополнительная литература

Ознакомьтесь с другими блогами из этой серии статей о кабельных наконечниках, обжимных кабелях и инструментах :

медных кабельных наконечников для специального применения

Индентальный обжим кабелей – преимущества и ограничения

Кабельные наконечники и обжимные втулки – шестигранные v-вдавливание Методы обжима

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN – обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий – обжим кабелей CU-AL

обжимных инструментов с электроприводом для большого объема приложений



LV MV HV Кабельная арматура и электрооборудование подстанции

Thorne & Derrick является специализированным дистрибьютором ведущих производителей кабельных аксессуаров, соединительного и монтажного оборудования .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и элегазовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите указатель мыши на нашу интерактивную электрическую сеть , чтобы узнать больше о наших продуктах.

НН 600/1000В ◊ СН 11 кВ 33 кВ ◊ ВН 66 кВ 132 кВ



Оборудование электробезопасности подстанций и воздушных линий

Произведено CATU Electrical для обеспечения безопасного строительства, обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ ЗАЖИМЫ ♦ СОЕДИНИТЕЛИ ♦ САЛЬНИКИ ♦ ЗАЖИМЫ ♦ ОБЖИМЫ И НАКОНЕЧНИКИ ♦ ВОЗДУХОВОДЫ ♦ УПЛОТНЕНИЯ ♦ СИЗ
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТ ДЛЯ СОЕДИНЕНИЯ ♦ ИНСТРУМЕНТ ДЛЯ ОБРЕЗКИ И ОБЖИМА КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕРМОУСАДКА ♦ ПРЕДОХРАНИТЕЛИ


Дополнительное чтение

• Klauke – Кабельные наконечники и соединители – Инструменты Обжим Резка Раздел 1 Размер: 11,50 МБ
• Klauke – Кабельные наконечники и соединители – Инструменты Обжим Резка Раздел 2 Размер: 7,91 МБ

Типы наконечников и их применение | Блог

Область применения:

Кабельный наконечник — это компонент электрического устройства, который соединяет кабель с клеммами устройства, что упрощает сборку персоналом, техническое обслуживание и процессы ремонта. Кабельный наконечник или разъем используется, когда требуется постоянное соединение, но прямое соединение неудобно или невозможно.

Наконечники изготовлены из высококачественной электролитической меди (марка ETP) и доступны в различных диаметрах и монтажных отверстиях с размерами проводов от #8AWG до 1000MCM. Клеммы одобрены CSA и UL и имеют коррозионностойкое лужение.



Классификация различных типов наконечников

Медные наконечники:

Медные наконечники идеально подходят для применения в устройствах большого диаметра для подачи электроэнергии или заземления. Провод можно припаять или обжать к каждому медному наконечнику. Один конец медного наконечника соединяется с кабелем путем пайки, сварки или обжима, в зависимости от типа используемого наконечника. Другой конец медного наконечника крепится к соответствующей клемме или точке соединения с помощью болта, винта или пружинного зажима.



Медные кабельные наконечники обеспечивают простоту установки и надежность в течение длительного времени. Медные наконечники AXIS изготовлены из высококачественной меди ETP и залужены для защиты от коррозии. Отлично подходит для любого наружного применения или в морской среде.

При размерах кабелей от 1,5 кв. мм до 1000 кв. мм медные наконечники AXIS надежны благодаря быстрым методам соединения силовых кабелей большого сечения с шинами, реле, батареями, инверторами солнечной энергии, силовыми кабелями, заземляющими устройствами и т. д. , с повышенной эффективностью, безопасностью и снижением затрат.



Алюминиевые наконечники изготовлены из цельного алюминиевого стержня с использованием алюминия с высокой проводимостью (чистота 99,6%). Наушники выкованы из твердого материала и подходят для использования вне помещений (т. к. ладонные концы герметичны). Алюминиевые проушины поставляются с герметиком в цилиндрах и герметизируются торцевой крышкой. У нас есть список стандартных размеров, но мы можем изготовить в соответствии с требованиями. Обжимка осуществляется с помощью шестигранных матриц и обычной подготовки алюминиевого кабеля.

Однако медные наконечники лучше во многих отношениях; Медные наконечники немного дороже алюминиевых. Благодаря своей низкой цене алюминиевые провода и наконечники есть практически в каждой электропроводке. Разрабатываются инновации, связанные с алюминиевыми наконечниками, что делает их такими же безопасными и удобными, как и медные наконечники.

Алюминиевые наконечники луженые со средним слоем медного покрытия для защиты от коррозии и имеют фаску на конце для входа в ствол для облегчения вставки в ствол.

Внутренний корпус наконечника покрыт компаундом AntiOxide, который уменьшает образование оксида внутри и способствует лучшему соединению после обжатия наконечника с проводником; однако алюминиевые наконечники, внесенные в список UL, поставляются с AL9.Маркировка CU, рассчитанная на систему с температурой 90°C.



Биметаллические проушины:

Биметаллические проушины на основе AXIS, изготовленные методом сварки трением, обеспечивают высочайшее качество соединения между медной ладонью и алюминиевым корпусом.

Биметаллические наконечники используются в солнечных электростанциях для соединения алюминиевых проводников с медными шинами в ряде электрических приложений, таких как панели управления, распределительные устройства и сумматоры.



Алюминиевый ствол приварен к медной ладони трением, что обеспечивает наилучший переход между стволом и ладонью.

В результате алюминиевые жилы касаются алюминиевых бочек, а медная шина касается медной ладони. Для предотвращения окисления втулка наконечника заполнена контактной смазкой, которая улучшает контактные свойства, обеспечивая плавное электрическое соединение.

Мы производим широкий ассортимент наконечников, соединителей и специализированных изделий для удовлетворения конкретных потребностей клиентов. При необходимости могут быть изготовлены другие комбинации:

1-Биметаллические наконечники – Алюминиевый корпус с медной ладонью (с одним, двумя или четырьмя отверстиями)

2-биметаллические наконечники с медной шайбой (алюминиевый наконечник с медной шайбой)

3-биметаллические наконечники обратного типа (медный корпус с алюминиевой ладонью) поперечного сечения алюминиевых и медных кабелей)

5-биметаллические соединители – переходного типа (для различных сечений алюминиевых и медных кабелей)

6-биметаллические соединители – штифтового типа (алюминиевый корпус с массивным медным штырем )





Обжимные наконечники:

Обжим — это процесс деформации одного или обоих кусков металла или аналогичного материала для удержания другого на месте. Изгиб или деформация называется извитостью.

Обжимные наконечники — это соединители, которые соединяют кабели, поверхности и оборудование. Зажимы, соединяющие провода с автомобильным аккумулятором, и концы соединительных кабелей аккумулятора являются примерами обжимных наконечников.

Они используются в автомобильных проводных системах, электрических коробках, машинах, бытовой технике, электронике и других товарах длительного пользования. Для электрических применений изолируйте их резиной или пластиком. Они предотвращают случайную передачу энергии людям или соседним электрическим компонентам.



Механические наконечники:

В технологии механических соединителей, которая является наиболее подходящим методом крепления проводников кабеля, используются передовые технологии, такие как болтовые соединители со срезом. Здесь головка болта срезается при заданном крутящем моменте. Эти механические соединители или соединители со срезным болтом изготавливаются из определенных сплавов.

Эти соединители состоят из гильз и проушин, изготовленных из высокопрочного алюминиевого сплава. Внутренние поверхности соединителей имеют канавки, а втулки подходят для использования под землей. Ушки доступны в нескольких размерах отверстия для ладони и подходят как снаружи, так и внутри. Эти продукты также доступны в версиях для низкого, среднего и высокого напряжения.



Компрессионные наконечники VS Механические наконечники:

Компрессионные наконечники предназначены для небольших электромонтажных работ, а механические — для крупных (здания или крупные коммерческие кабели). Компрессионные лаги намного меньше механических лагов. Механические наконечники соединяют большие провода, например провода кабеля. Благодаря своей конструкции и конструкции они используются в автомобилях. Компрессионные наконечники обычно можно увидеть в жилых домах и структурах малого бизнеса, когда требуются соединители проводов.



Особенности и характеристики различных типов наконечников:

a) Существует испытание на механическое выдергивание и испытание на электрическую прочность для входа в проволочный ствол. Ударопрочные части ввода имеют раструб, обеспечивающий плавный ввод проводников.

b) Кабельные наконечники проходят испытания сильным током при температуре 250°C. Высококачественные материалы обеспечивают оптимальную проводимость, высокую грузоподъемность и повышенную безопасность.

c) Плоские контактные поверхности и внутренняя фаска обеспечивают простое и надежное соединение. Медные наконечники отжигают при определенной температуре для улучшения свойств материала и лучшего обжатия.

d) Все медные элементы покрыты электролитическим лужением в соответствии со спецификациями BS, что предотвращает коррозию и окисление, клеммы с изоляцией из ПВХ обеспечивают исключительную диэлектрическую прочность и поддержку.

e) Размеры медных трубок изготавливаются по индивидуальному заказу, чтобы соответствовать определенному квадратному миллиметру кабеля, обеспечивая полную электропроводность и механическую прочность, чтобы выдерживать вибрацию и отрыв.



Применение различных типов наконечников:

Кабельные наконечники упрощают установку, ремонт и обслуживание электрических устройств и кабелей. Они соединяют два провода вместе или соединяют более двух кабелей. Они также соединяют гнезда предохранителей, выключатели нагрузки и электрооборудование. Изолированные наконечники со штыревыми, лезвийными, крюковыми, вилочными и кольцевыми клеммами используются в проводной, автоматизированной, контрольно-измерительной и контрольно-измерительной промышленности. Медные наконечники кольцевого типа используются по многим соединительным причинам. Медные кабельные наконечники соединяют несколько гаджетов кабелями.

Стыковые и параллельные соединители — это другие формы наконечников, которые соединяют и заканчивают два кабеля. С ПВХ изоляцией, встык, с термоусадкой и с закрытым концом относятся к наиболее часто используемым стыковым и параллельным соединениям. Он бывает разных размеров, форм и материалов. В зависимости от типа кабеля, используемого для соединения одного элемента с другим, медные кабельные наконечники используются в качестве стыковых и параллельных соединителей. В проводной и электротехнической промышленности наконечники незаменимы. Перед тем, как применить их в большегрузной машине, они проходят испытания на прочность. Прочность и конструкция проушин имеют решающее значение во многих областях применения. Убедитесь, что вы выбрали правильные наконечники в зависимости от их предполагаемого использования.

Они часто используются для подключения распределительных коробок и трансформаторов к кабелям. Заделки в соединениях НН/СН обеспечивают окончание всех кабельных и электрических переключений в средах, где вибрация является фактором. Он используется в трансформаторах, двигателях, генераторах, батареях, распределительных щитах и ​​других промышленных сегментах. Особенно в шкафах панели управления для подключения гибких проводов управления к счетчикам, разъемам и клеммным колодкам.





Подробнее о наконечниках и разъемах читайте в разделе нашего блога

Благодарим вас за чтение блога. Компания Axis является ведущим производителем и поставщиком электрических компонентов более чем в 80 странах. Поговорите с нашим отраслевым экспертом, посетив наш раздел контактов. Вы также можете посмотреть наши видео от наших экспертов – нажмите здесь.

Подпишитесь на нас в LinkedIn, чтобы получать регулярные обновления наших продуктов!



На сайте LugsDirect.com можно приобрести наконечники и соединители для проводов и кабелей со скидкой для использования в качестве клемм проводов, сращивания, уменьшения и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип для повторного использования и отсутствия специальных обжимных инструментов.

Одножильные наконечники	Двойные проволочные наконечники	Тройные проволочные наконечники	Четверные проволочные наконечники	Наконечники для нескольких проводов	Проушины для предотвращения поворота	Переходники для сварочных аппаратов
Один ствол, алюминий, луженые проволочные наконечники. Варианты диапазона проводов 6AWG-1500kcmil.	Две втулки, алюминий, луженые проволочные наконечники. Варианты диапазона проводов 2AWG-1000kcmil.	Три ствола, алюминий, наконечники из луженой проволоки. Варианты диапазона проводов 6AWG-800kcmil.	Четыре ствола, алюминий, проволочные наконечники с луженым покрытием. Варианты диапазона проводов 6AWG-1500kcmil.	Многожильный, 4 или более проводов на наконечник. Алюминиевые, луженые наконечники. Варианты диапазона проводов 2AWG-800kcmil.	Механические соединители с ребром для предотвращения поворота или несколькими отверстиями для крепежных болтов для предотвращения вращения.	Сварочные наконечники соединяют 2 провода или изменяют размер провода.
Наконечники проводов для печатных плат High AMP	Шунты и перемычки для печатных плат	Алюминиевые установочные винты	Заземляющие стержни	Кабельные адаптеры FLEX	Наконечники коробки OEM	Гибкая проволока Обжимные наконечники
Сильноточные, алюминиевые, наконечники для печатных плат. Технология THT и опции SMT.	Для сильноточных приложений на печатных платах необходимо переместить ток в место, где вес фольги или ширина дорожки могут оказаться недостаточными.	Установочные винты из луженого алюминия с внутренним шестигранником или плоской отверткой со шлицем.	Заземляющие шины из луженого алюминия, 4–14 AWG	Гибкий провод к кодовому проводу, сжатие меди.	Гибкий провод к кодовому проводу, сжатие меди.	Полностью медный обжимной наконечник для гибкого провода.

Новые продукты и информация
Детали Select IHI Connector® теперь позволяют использовать запатентованные наконечники без предварительного обжима! Используйте наконечники для управления непослушными тонкими жилами и гибкими проводами; Соблюдать нормы пожарной безопасности и безопасности и/или спецификации и предпочтения клиентов; Поддерживать двойную сертификацию механического соединителя.   Без предварительного обжима; Никаких специальных обжимных инструментов; Отсутствие ненужных инструментов, трудозатрат и временных затрат; Просто ищите улыбку Tork Krimp®. Дополнительную информацию см. в часто задаваемых вопросах Tork Krimp и патенте.
Сильноточные наконечники для печатных плат	Самый широкий в мире ассортимент сильноточных клемм для печатных плат с низким сопротивлением!   Ток провода THT и SMT (SMD) варьируется от 20 до 350 А.   Нажмите здесь, чтобы купить в наличии.
Б6Б-ПХБ 65 А, 6-14 AWG, CU7AL, 2 ножки (0,20X0,05 дюйма) с отверстием для печатной платы 0,15 дюйма (3,8 мм). Б4Б-ПХБ-Б 95 AMPS, 4-14 AWG, CU9, полностью медный корпус, сплошной латунный винт, 2 ножки на 0,3 x 0,063 с отверстием для печатной платы 0,15″. B2/0-PCB 175A AMP, 2/0–8 AWG, CU7AL, 2 ножки, 0,344×0,078 дюйма, с отверстием для печатной платы 0,15 дюйма (3,81 мм)
Просверлите монтажные отверстия самостоятельно	Просверлите монтажное отверстие самостоятельно! Измените существующее монтажное отверстие! Добавьте отверстие для летка к существующим ушкам!   Доступно для многих механических наконечников IHI. Найдите значок сверла на соответствующих деталях.   Монтажные отверстия должны быть просверлены заказчиком в соответствии с требованиями UL и Канады. Сведения о сверлении и модификации монтажных отверстий см. в Руководстве по сверлению монтажных отверстий в полевых условиях™ .   Для получения дополнительной информации или вопросов по телефону 330-562-8983 или по электронной почте [email protected]
Проушины для панели	Наконечники распределительного щита, распределительного устройства и щита. Доступны с монтажными отверстиями и расстоянием между болтами стандартного размера NEMA.   Нажмите для сравнения щитов, распределительных щитов и распределительных устройств .   Нажмите здесь, чтобы купить в наличии.
Алюминиевые установочные винты	Установочные винты из луженого алюминия с внутренним шестигранником или плоской отверткой со шлицем. Изготовлен из алюминия авиационного типа, известного как «твердый» сплав 2024, закаленный до твердости T4, или из других марок серии 2000, таких как 2011. Предлагается диаметр от 5/16 дюйма до 15/16 дюйма.   Нажмите здесь, чтобы купить в наличии.
Изолятор задней крышки печатной платы	Изоляционная панель NOMEX «Задняя крышка» для клемм B2A-PCB-XX и B2C-PCB-XX.   Назначение: Предотвращает случайное проникновение провода и прямой контакт с компонентами на печатной плате за терминалом.   Щелкните здесь для просмотра информации о продукте.
Несколько проводов на ствол	Теперь предлагаются наконечники, одобренные для нескольких проводов. Многожильные наконечники IHI позволяют монтировать двойные провода классов скрутки B и C в одно отверстие для провода. Двойная многопроволочная возможность доступна для 2X #14 AWG до 2X #2 AWG класса B/C. При использовании тонкожильных проводов и кабелей допускается один провод на отверстие. Подробнее см. в отдельных частях. Не все детали одобрены для нескольких проводов на ствол. Нажмите здесь, чтобы купить в наличии.
Блокировочная проушина	Штабелирование соединителей: несколько соединителей, собранных с помощью одного болта, гайки и шайб. Части, допускающие штабелирование, определяются на индивидуальной основе.   Нажмите здесь, чтобы купить в наличии.   Щелкните здесь для получения дополнительной информации о стандартах UL для штабелирования проушин в установках.
Файлы STEP	Файлы Step теперь доступны для всех деталей International Hydraulics. Файлы STP можно найти в Каталоге файлов Step или с каждой частью на значке загрузки файла STEP, изображенном в крайнем левом углу.
Проушины для предотвращения поворота	Найдите все проушины для предотвращения поворота на одной удобной странице.   Алюминиевые механические соединители с луженым покрытием, с ребром, препятствующим повороту, или с несколькими отверстиями для монтажных болтов для предотвращения вращения. Наконечники одобрены для FLEX, гибких проводов и кабелей.   Нажмите здесь, чтобы купить в наличии
Нейтральные силовые стержни	Сбор энергии (солнечная), Распределение энергии, Заземляющая полоса, Плавающая заземляющая шина, Нейтральная шина. Новый многоцелевой, компактный, трехуровневый, 600 В, 2000 В, многожильный провод питания и клеммы заземления и нейтрали для сборщиков панелей UL508A. Монтаж на шине или опционально на изолированной стойке, категория SA1.1 ZMVV. Нажмите здесь, чтобы купить в наличии
	Щелкните здесь для просмотра подробного каталога силовых шин с несколькими проводами нейтрали
Адаптеры гибкого кабеля	Медные компрессионные адаптеры для надежной заделки многожильных гибких медных кабелей, используемых в локомотивах, горнодобывающей промышленности, судостроении, ветроэнергетике и машиностроении   Подходит для механических соединителей с установочным винтом в панелях, трансформаторном оборудовании, рекомендованном для использования на гибких / сверхгибких многожильных проводах с изолированным соединителем серии PBS, США, USAD. Номинальная сила тока соответствует характеристикам кабеля с развальцовкой. ™ отверстие в бочонке для легкой вставки кабеля, изготовленное из кованой меди с вилкой из медного провода класса B. Предусмотрены изоляционные крышки. Сделано в США из отечественных и импортных запчастей. Нажмите здесь, чтобы купить в наличии
Многожильный провод FLEX	В наличии на складе, испытано и одобрено UL и Канадой, номинал 90c для гибкого тонкожильного провода «FLEX» классов G, H, I, DLO, метрическая мм2, класс 5, класс K, mtw, сварка, аккумуляторный кабель, механический винтовой тип , широкий диапазон, наконечники проводов, клеммные соединители, для медных кабелей сечением от AWG 14 до kcmil 444! Щелкните ссылку, чтобы просмотреть часто задаваемые вопросы и предостережения по использованию тонкожильного провода
LugsDirect. com для имеющихся в наличии проводных и кабельных наконечников и соединителей со скидкой для использования в качестве проводных клемм, сращивания, уменьшения и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип для повторного использования и отсутствия специальных обжимных инструментов. Всегда в наличии, доставка прямо к вам, быстрое и надежное обслуживание. Сделано в США, качество, на которое можно положиться. Внесен в список UL и сертифицирован в Канаде или признан UL.   LugsDirect.com — это служба прямых продаж через Интернет, предоставляющая клиентам, крупным и малым, доступ к недорогим прямым ценам на электрические разъемы и клеммы. Высокопрочные луженые алюминиевые электрические провода и кабельные наконечники, многоразовые Механические (винтовые) и соединительные соединители для многожильных и сплошных алюминиевых и медных проводов размеров AWG, kcmil / MCM и метрических проводов. Использование токопровода и заземления.





Мы принимаем следующие формы онлайн-платежей:







Экспорт: для тех же самых выгодных цен за пределы США, пожалуйста, нажмите здесь для доставки.
Para los gran mismos precios fuera de los EEUU Hace Clic por Favor aquí para enviar el costo



Вы можете добавить и изменить количество в корзине или удалить товары, а затем нажать «обновить корзину». la cantidad en el carrito o quitar artículos y entonces prensa «actualiza el carrito»



В корзине указаны все скидки и общая стоимость доставки. Не волнуйтесь, мы не отправим товар до тех пор, пока не будет произведена оплата — не обязательно размещать пробный заказ и экономить!
El carrito muestra todos descuentos y sus costos del envío del suma. ¡No preocupe nosotros no enviaremos hasta que el pago sea hecho — не обязанность де colocar una orden del ensayo y ver los ahorros!



Что делать, если товара временно нет в наличии? Мы сразу же свяжемся с вами и дадим вам возможность отменить или получить товар вскоре после этого.
