Как установить диммер своими руками: пошаговая инструкция по монтажу светорегулятора

Как правильно выбрать диммер для светильника. Какие инструменты потребуются для монтажа. Пошаговая инструкция по установке диммера вместо обычного выключателя. На что обратить внимание при подключении проводов. Как проверить работу диммера после установки.

Что такое диммер и для чего он нужен

Диммер — это электронное устройство для плавной регулировки яркости светильников. Его название происходит от английского глагола «to dim» — затемнять. Основные функции диммера:

• Плавное изменение яркости света от минимума до максимума
• Создание комфортного уровня освещения
• Экономия электроэнергии за счет снижения мощности ламп
• Продление срока службы ламп при работе на пониженной мощности

Диммер позволяет регулировать яркость большинства типов ламп — накаливания, галогенных, светодиодных. Для каждого типа ламп используется специальный вид диммера.

Виды диммеров и их особенности

Существует несколько основных типов диммеров:

1. Поворотные — яркость регулируется вращением ручки
2. Кнопочные — управление с помощью кнопок
3. Сенсорные — реагируют на прикосновение
4. Дистанционные — управляются с пульта

По способу монтажа диммеры делятся на:

• Встраиваемые — устанавливаются в подрозетник как обычный выключатель
• Накладные — крепятся на поверхность стены
• Модульные — монтируются на DIN-рейку в электрощите

При выборе диммера важно учитывать его мощность и совместимость с типом ламп. Мощность диммера должна быть на 20-30% выше суммарной мощности подключаемых светильников.

Необходимые инструменты и материалы

Для установки диммера своими руками потребуются:

• Отвертки плоская и крестовая
• Индикатор напряжения
• Плоскогубцы и бокорезы
• Мультиметр
• Монтажный нож
• Изоляционная лента

Из материалов понадобится сам диммер и, возможно, клеммы WAGO для соединения проводов. Перед началом работ обязательно отключите электричество на щитке.

Пошаговая инструкция по установке диммера

Процесс установки диммера вместо обычного выключателя состоит из следующих этапов:

1. Снимите старый выключатель, отсоединив провода
2. Проверьте отсутствие напряжения индикатором
3. Определите фазный и нулевой провода
4. Подключите провода к клеммам диммера согласно схеме
5. Закрепите диммер в подрозетнике
6. Установите декоративную рамку
7. Проверьте работу диммера

При подключении проводов важно соблюдать полярность. Фазный провод подключается к клемме L, а провод к светильнику — к клемме , обозначенной символом лампочки.

Особенности подключения разных типов диммеров

Схема подключения может отличаться в зависимости от типа диммера:

• Поворотные диммеры имеют 2 клеммы для подключения
• Кнопочные диммеры требуют подключения нулевого провода
• Сенсорные диммеры нуждаются в заземлении
• Для трехпроводных диммеров необходим отдельный провод управления

Внимательно изучите инструкцию производителя перед подключением конкретной модели диммера. При необходимости проконсультируйтесь со специалистом.

Проверка работы диммера после установки

После монтажа диммера необходимо проверить его работоспособность:

1. Включите электричество на щитке
2. Проверьте включение/выключение света
3. Протестируйте плавность регулировки яркости
4. Убедитесь в отсутствии мерцания ламп
5. Проверьте нагрев диммера при работе

Если диммер работает некорректно, проверьте правильность подключения проводов. При необходимости обратитесь к специалисту для диагностики неисправности.

Возможные проблемы при установке диммера

При самостоятельном монтаже диммера могут возникнуть следующие сложности:

• Неправильное определение фазного и нулевого проводов
• Ошибки в подключении проводов к клеммам
• Несовместимость диммера с типом ламп
• Недостаточная мощность диммера
• Повреждение диммера статическим электричеством

Чтобы избежать проблем, внимательно изучите инструкцию и схему подключения. При наличии сомнений лучше обратиться к профессиональному электрику.

Меры безопасности при работе с диммером

При установке и эксплуатации диммера необходимо соблюдать следующие правила безопасности:

• Отключайте электричество перед любыми работами
• Используйте инструменты с изолированными ручками
• Не превышайте максимальную мощность диммера
• Обеспечьте хорошую вентиляцию для охлаждения
• Не устанавливайте диммер во влажных помещениях
• При появлении запаха гари немедленно обесточьте диммер

Соблюдение этих простых правил позволит безопасно установить и эксплуатировать диммер в течение долгого времени. При возникновении любых сомнений лучше обратиться к специалисту.

устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

• Когда покупка — худший вариант?
• Что нужно знать о диммерах?
  • Плюсы использования прибора
  • Как выполняется регулирование?
• Относительная простота конструкции
  • Факторы усложнения схемы
  • Существующие виды управления прибором
  • Тип размещения прибора
• Принцип работы диммера
• Собственноручное изготовление диммера
• Подключение димера к цепи
• Выводы и полезное видео по теме

Когда покупка — худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

• динистора, часто встречается и другое его название — диак;
• симистора, по-другому — триак;
• узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

• вид управления;
• способ размещения;
• внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

• механическим;
• электронным;
• дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

• радиосигнал;
• инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

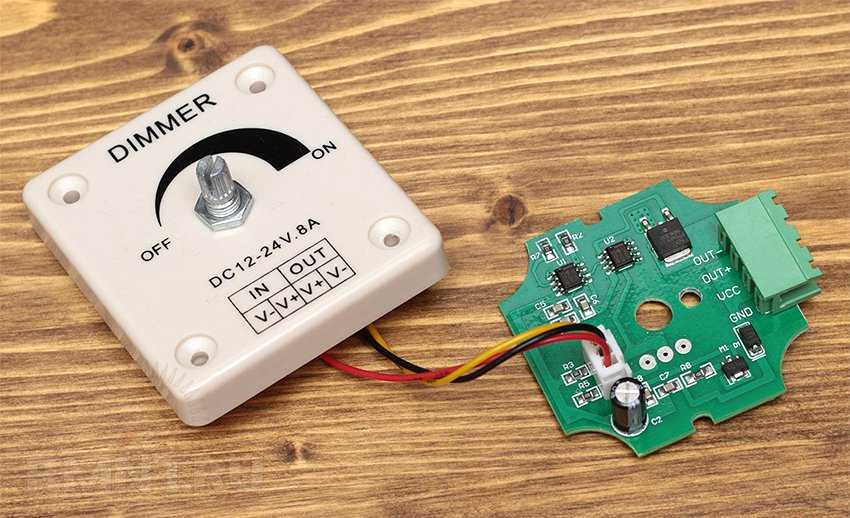

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

• накладные;
• встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

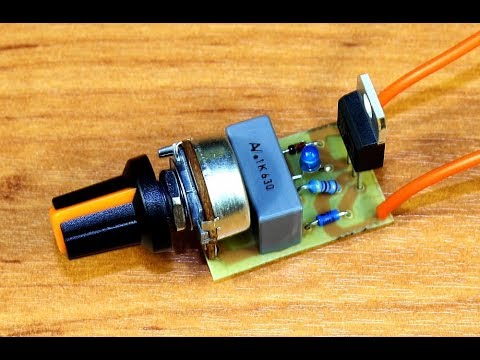

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

• по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
• проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

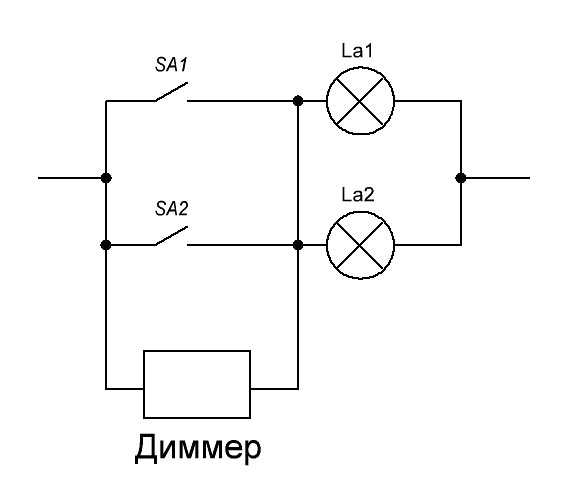

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

Установка диммера своими руками | Ремонт квартиры своими руками

Ремонт квартиры своими руками

В этом обзоре мы расскажем об устройстве, которое можно увидеть на прилавках наших магазинов электротоваров, под названием диммер или регулятор яркости ламп накаливания. А также рассмотрим вопрос – как установить диммер своими руками? Свое название «диммер» получил от глагола английского языка «to dim» — становиться тусклым, темнеть. Другими словами, с помощью диммера можно производить регулирование яркости лампы. Что особенно ценно, во время этого действия пропорционально уменьшается и потребляемая мощность.



Содержание

1. Подключение диммера
2. Схема и устройство поворотного диммера
3. Как отремонтировать диммер
4. Установка диммера видео




Устройство простейшего диммера включает в себя, один поворотный рычаг для регулировки, и пару выводов для подключения, и применяется для регулировки яркости галогенных ламп и ламп накаливания. Не так давно появились диммеры которые могут регулировать яркость люминесцентных ламп.

Ранее регулировка яркости ламп накаливания производилась при помощи реостатов, мощность которых равнялась или была больше мощности нагрузки. Кроме того во время понижения яркости лишняя мощность не экономилась, а просто бесполезно рассеивалась в виде выделения тепла на реостате. Естественно ни какой речи об экономии не шло, её просто не было. А применялись подобные приборы там, где было необходимо только регулировать яркость – к примеру, в театрах.

Так было пока не появились замечательные полупроводниковые приборы – симистор и динистор. Современные диммеры работают именно на основе этих элементов.



Подключение диммера

Подключение диммера производиться по очень простой схеме. Он, как и обычный выключатель включается в разрыв электронной цепи питания нагрузки, подаваемой на лампы. По своему  креплению и установочным габаритам диммер аналогичен выключателю. Вследствие этого установка его производится абсолютно так же, как и выключателя в монтажную коробку, и сам порядок действий при установке диммера не отличается от порядка при установке обычного клавишника (Установка выключателя своими руками). Единственное дополнительное условие, которое заявляет производитель – это соблюдение подключения выводов к нагрузке и к фазе.

Все современные диммеры, можно отнести к двум группам — роторные или поворотные (с регулятором) и кнопочные или электронные, с управлением при помощи кнопок.

Во время регулирования (диммирования) ручкой, яркость будет зависеть от угла поворота. В этом плане кнопочный диммер гораздо более гибок. Можно, например, подключить некоторое количество кнопок в параллель, и производить управление диммером из разных мест. Конечно, это в теории, на практике же есть определенные ограничения, такие как максимальная длина кабелей — примерно 10 метров, к тому же схема критична к наводкам и помехам. Вследствие этого нужно строго придерживаться рекомендаций производителя по установке.

Также существуют диммеры с дистанционным управлением, по инфракрасному или радио каналу.

Цены диммеров с кнопками и регулятором отличаются примерно на порядок, поскольку кнопочный диммер обычно собирают с использованием микроконтроллера. Из-за этого поворотные диммеры, гораздо более распространены.

установка диммера своими руками

Перед тем как купить диммер, необходимо рассчитать суммарную мощность всех ламп, работа которых им будет регулироваться. К примеру, в вашей комнате установлено шесть ламп по 60 Вт, следовательно их суммарная мощность будет равняться 360 Вт. С такими вводными данными лучше взять диммер мощностью 500 Вт, поскольку ему необходим запас мощности. Не нужно нагружать диммер на полную мощность, так как его перегрев приведет к выходу из строя или даже возгоранию.  При выборе диммера сенсорного типа есть один нюанс – для их установки необходимо заземление.

Как установить димер

Начинать демонтаж старого выключателя нужно  с отключения электричества и проверки того, что напряжение не поступает, затем выньте клавишу и уберите рамку, отвинтив болты, ослабьте монтажные лапки и достаньте выключатель и отсоединив кабеля.

Произведите подключение и установку диммера. Просто пошагово повторите весь процесс, который делали, демонтируя старый выключатель, только на этот раз в обратном порядке. Единственное надо помнить, что в отличие от стандартного выключателя, который работает независимо от порядка подвода проводов, к диммеру нужно правильно подключить отходящий и входящий (фаза) провода. Клемма устройства, обозначенная буквой L (линия), предназначена как раз для питающего кабеля.



Схема и устройство поворотного диммера

На самом деле устройство поворотного диммера очень простое, но может иметь отличия у различных производителей. При этом главная разница — в качестве комплектующих и самой сборки.

Основной принцип работы схемы диммера таков. Для того чтобы загорелась лампа, нужно чтобы через симистор прошел ток. Это произойдет, когда между электродами симистора А1 и G появится необходимое напряжение. А появляется оно вот как.

схема подключения диммера

Конденсатор начнет заряжаться при начале положительной полуволны через потенциометр R. Ясно, что скорость заряда будет зависеть от величины R. Иначе говоря, меняется фазовый угол потенциометром. Когда на конденсаторе напряжение достигает величины, необходимой для открытия динистора и симистора, симистор открывается.

Другими словами, лампочка горит до конца полуволны, поскольку его сопротивление становится слишком мало. Аналогично происходит и с отрицательной полуволной, вследствие того что триак и диак  — устройства симметричные, и им без разницы, в какую сторону направлен поток тока через них.

В итоге получаем, что на активной нагрузке напряжение представляет из себя «фрагменты»  положительных и отрицательных полуволн, которые идут друг за другом с 100 герцовой частотой.

От величины номиналов  резисторов и конденсаторов будет зависеть конечная и начальная точки зажигания, а кроме этого и стабильность горения лампы. Наименьшее горение лампы будет, при наименьшем сопротивлении поворотного резистора R1.

Если вы энтузиаст, то можете попробовать самостоятельно собрать диммер. Существует огромное количество разных схем самодельных диммеров различного уровня сложности



Как отремонтировать диммер

В конце статьи хотелось бы написать несколько строк про ремонт диммеров. Обычно главной причиной поломки становиться короткое замыкание либо превышение максимально допустимых нагрузок. В итоге, как правило, ломается симистор. Который можно заменить, сняв радиатор и при помощи паяльника выпаять симистор из платы. Идеально сразу заменить на мощный, рассчитанный на более высокое напряжение и ток, чем сгоревший. Кроме этого случается, что выходит из строя сам регулятор.

При желании диммер можно применять как простой регулятор напряжения, подключая к нему любую активную нагрузку — чайник, утюг, лампу накаливания, паяльник. Но самое главное – это мощность диммера которая обязана соответствовать нагрузке.

Все, установка диммера завершена. Надеемся, что данная статья смогла полностью ответить на вопрос – как установить диммер своими руками? Удачного Вам ремонта!

Установка диммера видео



Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

устройство, принцип работы + как сделать диммер самому

Содержание

Изготовление регулятора яркости

Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.

Необходимые материалы

Необходимые для сборки материалы и инструменты:

1. Провода перемычки.
2. Печатная плата.
3. IC1: 741 OP AMP.
4. IC2: 741.
5. Клеммы OP AMP разъёмы.
6. R1: 1M.
7. R2: переменная 5 кОм.
8. R3: 2. 2k.
9. R4: 3. 3M.
10. C1: 10V.
11. C2: 10V.
12. D1: 1N4001.
13. D2: D3: D4: Светодиод 3. 5V.
14. S1: переключатель фиксации SPST.
15. S2: мгновенный переключатель.
16. Пластиковый блок проекта.
17. T1: источник питания постоянного тока 6 В 400 мА.
18. Дрель.
19. Паяльник.
20. Кусачки.
21. Плоскогубцы.
22. Отвёртка.

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

• На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.

• Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

• Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

• Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

• Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

• Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

• Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

  • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

  • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.

  • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

  • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Схема регулятора

Один из вариантов как создать диммер для светодиодных ламп 220 В из доступных элементов своими руками описан в этой статье, а схема сборки представлена на рисунке.

схема сборки светорегулятора

Для изготовления светорегулятора будут необходимы текстолитовое плато, медный кабель, симистор, конденсаторы, динистор, резисторы и паяльник с припоем.

Принцип работы упрощенной схемы основывается на подаче тока с переменного резистора на конденсатор. Последний заряжается и отдает энергию лампе. Если схему собрать правильно, устройство должно заработать. Установив диммер своими руками на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества подключения диммера зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

• по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
• проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит следующая статья, полностью посвященная этой интересной теме.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных энергосберегающих ламп.

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только диммируемые светодиодные модели, так как обычные светодиодки не регулируются.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Виды электронных вариаторов освещения

Выбор никогда не был более сложным, чем сейчас: все из-за множества разнообразных конструкции и брендов. Внедрение светодиодного освещения на массовый рынок изменило его стиль. Чтобы узнать, какой dim нужно приобрести, сначала требуется определить схему электроосвещения установленной в доме, затем выбрать тип регулирующего устройства: сенсорный, когда управляет рука, механический, поворотный или другой.

Виды диммеров:

1. Универсальный — самый простой вариант для установки. Он может уменьшать почти все типы нагрузки и, таким образом, значительно облегчает выбор подходящей лампы. Преимущество. Даже если пользователь позже решит заменить лампу или тип нагрузки, новый не потребуется.
2. Светодиодный LEDOTRON — стандарт. Они используются только с фирменными лампами от производителя LEDOTRON.
3. Для электронных трансформаторов, управления с обратной фазой для регулирования яркости, например, ламп с низковольтными галогенными лампами. Эти трансформаторы часто умело, интегрированы в корпус лампы.
4. Для обычных трансформаторов (диммер управления фазой). Индуктивные нагрузки могут быть затемнены с помощью фазового управления.
5. Вращающийся, классический с ручкой.
6. Простого включения при нажатии пальцем.
7. Ножной для управления, например, с торшерами.
8. Прямой, выбор уровня яркости через светодиоды.
9. Последовательный, управление несколькими лампами или группами освещения.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума.  Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Симисторный регулятор мощности на 1000 Вт

Сборка тиристорного диммера

Изготовление регулятора света на 12 Вольт

Инструкция по установке диммера

Электроустановки марки Легранд давно зарекомендовали себя как надежные и «долгоиграющие», поэтому рассмотрим порядок установки диммера известного французского производителя.

Прибор можно ставить в монтажную коробку или просто в стену вместо обычного выключателя, следовательно, дополнительная подготовка проводки или места монтажа не нужна.

Если возникли неполадки, рекомендуем снова отключить автомат, аккуратно разобрать выключатель с диммером и проверить, правильно ли вставлены жилы в клеммы. Если с устройством все в порядке, дополнительно проверяем подключение светильника.

Не забываем, что схемы подключения у разных приборов имеют отличия, и порой принципиальные, поэтому обязательно в первую очередь изучаем инструкцию и схему, а затем уже приступаем к действиям.

Плюсы и минусы подключения

Некоторые люди dim любят, в то время как другие не слишком. Однако во многих ситуациях они очень полезны. Диммерные переключатели довольно просты в установке и доступны для бытового потребления. Прежде чем принимать решение об установке диммеров в своём доме, рекомендуется ознакомиться с некоторыми из плюсов и минусов этого варианта освещения. Преимущества установки переключателей:

1. Экономия электроэнергии. Можно сохранить до 25% затрат, при уменьшении света на 25%.
2. Полный контроль над процессом освещения в доме.
3. Автономная работа с дистанционным управлением, что позволяет регулировать освещённость в любой комнате из доступного места в системе «Умный дом».

Недостатки:

1. Сложность установки для неопытных пользователей. Несмотря на то что диммерные переключатели относительно просты, они могут быть непонятными для тех, кто незнаком с электроникой. Самое простое решение этой проблемы — нанять электрика для подключения коммутатора. Хотя это приведёт к увеличению стоимости проекта, но обеспечит его правильное выполнение.
2. Несовместимость с некоторыми осветительными приборами. Рекомендуется провести исследование, чтобы увидеть, будут ли переключатели dim работать с существующим освещением на месте.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников. 4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Руководство по диммеру «Сделай сам»: как установить, заменить и подключить диммер

Освещение является неотъемлемой частью обустройства и декора дома. А наличие диммера в вашем доме делает его еще более классным. Освещение позволяет вам оценить визуальные эффекты комнаты и добавить к комфорту и стилю. Просто бывают моменты, когда выключение света становится опцией. Если вы ищете руководство по диммеру своими руками, я сделал именно это.

Установка, замена и подключение регулятора освещенности в вашем доме — это простой процесс, который вы можете сделать сами за очень короткое время. Перед началом обязательно отключите электричество. Затем отключите переключатель, который вы хотите заменить диммером, установите диммер и закрепите настенную панель.

Диммер поможет вам преобразить ярко освещенную комнату и сделать ее обитаемой на определенный момент. Домовладельцы используют диммеры для уменьшения яркости лампочек, люстр и других источников света в доме. Диммеры не только делают комнату более привлекательной, но и помогают экономить электроэнергию. Вы можете установить диммеры самостоятельно, не нужно вызывать профессиональную помощь.

Когда вы приглушаете свет, одна из вещей, которая меняется, — это уют. Это делает комнату более захватывающей и расслабляющей для проживания. Это может пригодиться, когда вы хотите уменьшить блики в своей комнате после того, как встали с постели.

Но это еще не все, что нужно знать о диммерах. Узнайте, как установить, заменить и подключить диммер. Это подробное руководство «Сделай сам» шаг за шагом проведет вас через весь процесс.

Давайте кратко рассмотрим, как вы можете установить диммер в вашем доме:

1. Выключите питание

Прежде чем чинить диммер, необходимо убедиться, что питание отключено. Как только вы это сделаете, возьмите отвертку и используйте ее, чтобы отвинтить настенную пластину.

В большинстве случаев эти коробки можно найти как часть настенной коробки.

2. Отсоедините старый диммер или выключатель

После этого осторожно отодвиньте старый диммер от стены, стараясь не повредить проводку. Если вам попадется много белых проводов, вы можете оставить их на месте. Они не причинят вреда.

Для трехпозиционного переключателя вы заметите, что вы будете подключать один из отдельных проводов к винту другого цвета, часто с меткой «общий». Даже если на нем нет этикетки, производитель гарантирует, что он отличается от других. Кроме того, обратите внимание, что этот «общий» провод отличается от того, который подключен к зеленому свободному проводу (зеленый — это провод под напряжением). Чтобы облегчить идентификацию, можно пометить этот общий провод с помощью изоленты.

Затем полностью отключите старый диммер. Убедитесь, что вы отсоединили все его провода, винты и гайки.

3. Подключить новый диммер

На следующем этапе необходимо выполнить ряд шагов.

Для однополюсного диммера:

1. Сначала отрежьте концы проводов, которые кажутся перекрученными или согнутыми. Дополнительно устраните часть кожуха провода на концах для лучшего соединения.

2. Начните с провода заземления диммера и подключите его к медному проводу в коробке. Как только вы соедините его, вы можете дополнительно скрутить провода в точке соединения для лучшего закрепления.

3. Подсоедините провода диммера к проводам нашего дома. Лучший способ обеспечить прочное соединение — соединить провода плоскогубцами. Возьмите провода за концы и скрутите плоскогубцами.

4. Большинство диммеров имеют обычные черные кабели. Что касается домашних проводов, некоторые из них могут быть темными, в то время как другие имеют оттенки красного и белого. Убедитесь, что вы правильно подключили каждый конец кабеля к проводке дома. Убедитесь, что ни один провод не оставлен оголенным или неподключенным. Если вы это сделаете, это может стать рецептом катастрофы.

Для трехполосного диммера:

1. Перед подключением выпрямите все согнутые провода. Кроме того, снимите часть кожуха, чтобы открыть большую площадь поверхности соединительного провода.

2. Открыв все кабели, подсоедините черный провод триммера к одному из проводов в ящике для инструментов. Используйте гайку соединителя проводов или скрутите провода вместе, чтобы сформировать идеальный и прочный «узел».

3. Возьмите черный провод диммера и подключите его к общему проводу. Если вы изначально пометили свой общий провод изолентой, вы можете приступить к удалению бирки.

4. Теперь вы можете подключить оставшиеся провода к проводам в настенной коробке.

5. После выполнения всех подключений пришло время установить диммер на стену. Для этого используйте винты, предоставленные при покупке.

4. Закрепите настенную пластину

После завершения монтажа диммера вам потребуется заменить настенную пластину. Как и другие процессы, это простая задача, не требующая особых навыков для маневрирования.

Во-первых, аккуратно уложите все провода в розетку. Не прилагайте больших усилий и не прилагайте чрезмерных усилий при их укладке. Это делается для того, чтобы они не отсоединились во время или после того, как вы закончите укладывать эти провода.

После укладки проводов затяните винты, убедившись, что каждый провод надежно закреплен в распределительной коробке. У некоторых диммеров есть съемные ручки, поэтому, если они есть у вас, вы можете снять ручку, прежде чем прикреплять настенную панель.

Другие диммеры будут иметь свои настенные панели. Итак, в этом случае убедитесь, что вы затянули крепежные винты, чтобы прочно удерживать пластину.

Если вы внимательно будете следовать этим процедурам и не сделаете ошибок, ваш диммер будет готов к испытанию.

Чтобы проверить, проверьте свою работу и убедитесь, что все на месте, прежде чем снова включать свет. Теперь вы можете проверить свои диммеры, чтобы убедиться, что они работают правильно.

Можете ли вы установить диммер самостоятельно?

Вы можете сами установить диммер для лампочек и люстры. Однако задача будет проще, если вы знакомы с электрическими системами. Тем не менее, даже если вы можете это сделать, вы можете нанять лицензированного электрика. И это лучший вариант, если вам неудобно это делать.

Если вы хотите как можно скорее позаботиться о своем диммере, возможно, вы захотите заняться его установкой самостоятельно. Ниже приведены некоторые основные вопросы, которые следует рассмотреть перед началом установки.

Убедитесь, что электричество отключено

Как бы банально и просто это ни звучало, вы были бы удивлены, узнав, сколько людей совершают эту ошибку. Важно, чтобы вы всегда помнили, что электричество опасно. Таким образом, вы всегда должны убедиться, что вы выключили его, прежде чем выполнять какие-либо электрические работы.

Также важно отметить, что вам не нужно отключать всю электрическую систему в вашем доме. Отключите питание переключателя, с которым собираетесь работать. Это значительно снизит вероятность любой аварии, связанной с электричеством. После того, как вы отключили питание, вы можете безопасно снять накладку переключателя, отвинтив ее.

Чтобы быть в безопасности, я использую тестер или детектор напряжения для проверки проводов внутри переключателя всякий раз, когда я работаю с чем-то электрическим. Это должно подтвердить, что в них не работает энергия, когда мне это нужно. Ты никогда не узнаешь!

Установка диммера не представляет сложности

Процесс установки диммера не является сложной задачей, особенно если вы заменяете однополюсный диммер. Будет еще проще, если вы меняете только диммер.

Для замены необходимо приобрести новый переключатель, который отключает соединительные провода от старого контроллера. Затем приступайте к подключению нового контроллера диммера.

Однако в некоторых домах вам может быть сложно установить диммеры. Я как-то осматривал дом, построенный до начала 90 с, и мне нужно было сказать домовладельцу, что оборудование и электрические системы не будут работать в их пользу, если они захотят установить диммер.

Вы можете обнаружить, что размер вашей распределительной коробки не соответствует размеру дополнительного гаджета. Так что, если это так, вам не нужно бороться с недостаточным переключателем пространства. Посетите магазин товаров для дома и купите большую коробку.

После этих двух соображений вы будете готовы заняться установкой любого диммера своими руками. Некоторые из основных инструментов, которые вы будете использовать в работе, включают пару плоскогубцев, тестер напряжения, инструменты для зачистки проводов, острогубцы и шлицевую отвертку.

Как настроить яркость света?

Настройте яркость освещения, просто установив диммер. Большинство лампочек, которые мы используем сегодня, прекрасно работают со стандартными диммерами.

Сюда входят светильники с лампами накаливания и галогенными лампами.

Единственное, что вам нужно сделать, это определить, потребляет ли ваша лампочка или светильник низкое или высокое напряжение. В любом случае всегда найдется диммер, который отлично справится с этой задачей.

Допустим, у вас есть рельсовые светильники и лампы накаливания. Вам понадобится диммер сетевого напряжения, чтобы он работал идеально. Это связано с тем, что выключатели сетевого напряжения не смогут работать с приборами с низкими требованиями к напряжению.

Кроме того, можно затемнить все осветительные приборы, имеющие стандартные напряжения. Таким образом, создайте настроение своей гостиной или столовой, используя эти диммеры, установив их в свои люстры.

Кроме того, эти диммеры могут пригодиться вам, если вам нужно специальное место для учебы, отдыха или даже одевания.

Как выбрать лучший диммер для дома

Прежде чем приступить к делу, первым шагом при установке диммера является выбор наилучшего диммера, соответствующего вашим требованиям. Ищите диммер, который будет производить именно то количество света, которое вам нужно. Они бывают разных типов и цветов.

Перед выбором диммера необходимо учитывать следующее:

Номинал лампы

Номинальная мощность каждого диммера зависит от конкретного типа лампочки. Когда вы используете диммер, который не подходит к нашей лампочке, вы можете получить мерцающий свет. Или, что еще хуже, диммер вообще не работает.

Например, если вам нужен диммер для светодиодной лампочки, вы должны убедиться, что вы получаете соответствующий светодиодный диммер. Несмотря на то, что КЛЛ-переключатели могут работать в светодиодной лампе, использовать их не рекомендуется.

Количество выключателей

Также рассмотрите количество выключателей, которые вы хотите установить в доме. Диммеры имеют две основные конфигурации подключения: трехполосные диммеры и однополюсные диммеры.

Для однополюсных диммеров можно управлять освещением с одного выключателя. С другой стороны, с трехпозиционными диммерами вы можете управлять им с помощью двух переключателей. Это означает, что диммер, который вы покупаете, будет зависеть от количества переключателей, которыми вы хотите управлять лампочкой.

Количество ламп для диммера

Сколько ламп вы хотите подключить к вашему диммеру? Независимо от числа, вы должны добавить их мощность и сравнить значение с рейтингом диммера. Это гарантирует, что вы получите правильный, чтобы удовлетворить все ваши требования к мощности.

Как я буду управлять диммируемым освещением?

Установите диммер для управления диммером. Существуют различные способы настройки диммера. Например, вы можете приглушить весь свет с помощью одной кнопки. Другие позволят вам иметь больше точек управления, чтобы приглушить свет из одной точки и контролировать мощность, поступающую из разных точек.

Некоторые диммеры имеют ручки, а другие — ползунковые переключатели. Вы используете эти детали, чтобы регулировать и контролировать интенсивность света, излучаемого лампочками.

Вы также можете установить в доме несколько диммеров, чтобы обеспечить регулировку яркости в разных местах. Некоторые люди также любят включать подсветку ступеней с разных точек. Это может быть наверху или внизу. При таком раскладе нужно поставить штатные выключатели из этих точек. Если вы все еще хотите приглушить свет в каждой точке, лучше всего найти диммеры, которые позволяют настроить несколько мест.

Некоторые диммеры имеют специальные функции, позволяющие выполнять дополнительные функции. К ним относятся модернизированные с сенсорным экраном, откуда вы можете контролировать всю яркость. Благодаря программам модернизации и передовым технологиям использование этих диммеров стало проще.

Все, что вам нужно сделать, это выбрать уровень яркости, который вы хотите, и бум, все переключается в соответствии с вашими предпочтениями. Не удивляйтесь, если вместо привычных ручек и ползунковых переключателей у диммеров есть пульт.

Какими бы простыми ни были все эти звуки, вам все равно может быть сложно установить диммер и управлять им. Если это произойдет с вами, нет ничего плохого в том, чтобы обратиться за помощью. Многие лицензированные и опытные электрики выполнят работу за вас в течение нескольких минут. Все, что вам нужно сделать, это найти тот, который соответствует вашим потребностям и бюджету.

Можно ли диммировать любой свет?

https://www.youtube.com/watch?v=TzX9IeW3BHoВидео не может быть загружено, так как отключен JavaScript: Попытка затемнить недиммируемую лампочку (https://www.youtube.com/watch?v =TzX9IeW3BHo)

Не все источники света можно приглушать или регулировать с помощью диммера. Поэтому, если вы хотите установить диммер в своем доме, сначала проверьте свою лампочку и убедитесь, что она регулируется. Любая лампочка, которую вы не можете приглушить, не будет гореть в цепи с регулируемой яркостью.

Это важный шаг, который необходимо учитывать еще до начала установки. Вам не нужна ситуация, когда вы прошли все процессы и этапы установки, чтобы потом узнать, что ваша лампа не диммируется.

Почему мои диммируемые фары не тускнеют?

https://www.youtube.com/watch?v=iobvvz8HatUВидео не может быть загружено, так как отключен JavaScript: ЗАТУМАНИЕ СВЕТОДИОДНЫХ ЛАМП – Как добиться затемнения без мерцания | Моменты с лампочкой с Элеонор Белл (https://www.youtube.com/watch?v=iobvvz8HatU)

Несколько причин могут привести к тому, что ваш диммируемый свет не будет тускнеть. Некоторые из них включают в себя:

1. Чрезмерное освещение

Чрезмерное освещение является основной причиной того, что свет не тускнеет. Производители проектируют каждый диммер так, чтобы он выдерживал определенную максимальную электрическую нагрузку, в основном измеряемую в ваттах.

Поэтому, если у вас не получается приглушить свет, убедитесь, что общая мощность лампочек, подключенных к функциям, не превышает максимальную мощность, которую может выдержать диммер.

2. Скачки напряжения

Диммер — это электронное устройство, и скачки напряжения могут повлиять на его проводку. Это означает, что эти скачки напряжения могут привести к повреждению вашего диммера. В результате они работают не так, как должны.

3. Отключения

Это еще одна распространенная причина, по которой ваш диммер может не регулировать яркость света. Проблема может заключаться в проводных соединениях между проводами диммера и вашими домашними проводами.

4. Использование неправильных лампочек

Это само собой разумеется. Если вы используете лампочку, которая не диммируется, она не будет работать.

Заключение

Диммеры — полезные гаджеты, которые могут изменить внешний вид и ощущение вашего дома. Помимо снижения энергопотребления, они могут помочь создать атмосферу, регулируя уровень и интенсивность света.

Если у вас дома нет диммера, самое время установить его дома. Следуйте руководству по диммеру «Сделай сам», чтобы помочь вам установить диммеры в вашем доме.

Источники

• Узнайте о светодиодном освещении
• Что такое диммеры и какие типы ламп можно регулировать?

Как заменить обычный переключатель диммером

Как заменить обычный выключатель на диммер? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего света в любой комнате.

Содержание

Как заменить обычный выключатель диммером ? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего освещения в любой комнате. Вы не только можете изменить настроение, просто регулируя свет, но и есть несколько других положительных моментов в том, чтобы иметь этот аккуратный гаджет в вашем доме. Ознакомьтесь с подробной информацией о как переделать обычный выключатель в диммер . Мы также разместим ответы на некоторые из наиболее часто задаваемых вопросов пользователей.

Диммер имеет несколько преимуществ.

Возможность приглушать свет по мере необходимости оказывает положительное влияние на вашу психику. Мягкое освещение оказывает успокаивающее действие и поднимает настроение, поэтому оно идеально подходит для вашего дома. Особенно вечером, когда возвращаешься домой после долгого рабочего дня. С другой стороны, яркий свет подходит для офисных помещений, поскольку он имитирует естественный свет и повышает производительность.

В целом приглушение света полезно для вашего здоровья и окружающей среды, поскольку позволяет экономить электроэнергию. Вы не только сделаете комнату более привлекательной, но и продлите срок службы ваших лампочек. Короче говоря, инвестиции в диммерный переключатель принесут большую отдачу от инвестиций (ROI).

Читайте также
Как работает диммер?

Что такое диммер?

Диммерный переключатель — это, по сути, потенциометр, который вы подключаете к выключателю освещения, питающему свет. Когда вы регулируете диммер, вы изменяете форму волны напряжения или тока питания, подаваемого на лампу или лампочку. Вот как вы можете повысить или понизить интенсивность выходного люмена лампы. При обучении как заменить обычный выключатель диммером , сначала определите тип диммера, который вам нужен. Если вы начнете искать вокруг, вы столкнетесь с тремя типами диммерных выключателей, таких как:

• Поворотные диммеры : Вы можете установить эти диммеры в перекрестные и двусторонние выключатели. Регулировка света осуществляется поворотом диска на желаемую яркость. Нажав на нее, вы можете включить или выключить свет.
• Диммеры с сенсорным экраном : Архитекторы обычно устанавливают их как часть систем автоматизации умного дома. Они устанавливаются на стену и идеально подходят для придания современного вида любому дизайну интерьера.
• Универсальные диммеры : Эти диммеры, возможно, являются наиболее распространенными типами и просты в использовании, как обычный выключатель света. Универсальные диммеры совместимы с лампами накаливания, светодиодными и галогенными лампами низкого и высокого напряжения, имеющими магнитные или электронные трансформаторы. Некоторые бренды также доступны с функцией памяти, поэтому вы можете запрограммировать освещение в соответствии со спецификациями.

Купить Диммер для умного дома Lutron Caseta

$ 53,99 — Купить сейчас на Amazon

• Привнесите технологии и стиль в свой дом с беспроводным настенным диммером Caseta; диммер, который совместим со всеми современными типами ламп, включая диммируемые КЛЛ и светодиоды, галогенные лампы и лампы накаливания.

Можно ли заменить обычный выключатель света на диммер?

Чтобы ответить на ваш вопрос — можете ли вы заменить любой выключатель света диммером ? И насколько сложно получить его для дома или работы? Вы будете удивлены, узнав, что замена обычного выключателя и установка диммера чрезвычайно удобны. При соблюдении обязательных мер предосторожности даже новичок без опыта сможет быстро заменить выключатель. Прежде чем выбрать подходящий диммер, выясните три критических критерия.

Тип светильника

Вы должны выбрать правильный диммер в зависимости от светильника. Неправильные диммеры приведут только к тому, что свет не будет работать или мерцать. Например, если у вас есть светодиодные фонари, вам понадобится диммер для светодиодов, поскольку светодиоды работают от постоянного тока. Хотя диммеры CFL также могут работать со светодиодными лампами, обратное неверно. Если у вас есть лампы CFL, убедитесь, что вы приобрели только диммеры CFL.

То же правило относится и к лампам накаливания и галогенным лампам. Вы подберете подходящие диммеры, совместимые с освещением. Имейте в виду, что диммеры не работают с люминесцентными лампами. Замена светильника — единственный вариант, если вам абсолютно необходим диммер.

Читайте также
Как узнать, есть ли у меня 2-позиционный или 3-позиционный переключатель?

Общая необходимая мощность

Если в вашем светильнике несколько лампочек, вы должны выбрать соответствующий диммер. Проверьте общую мощность всех лампочек и сопоставьте цифру с номиналом на диммере. Перед покупкой убедитесь, что контроллер выдерживает нагрузку по мощности.

Количество выключателей, управляющих светильником

Пока можно заменить обычный выключатель диммером определите количество переключателей, управляющих светильником. Если несколько переключателей управляют светом, вам может понадобиться трехпозиционный диммер и трехпозиционный переключатель. Установка двух позволит вам включать или выключать свет в одном месте и приглушать свет в другом месте. Как только вы разберетесь с этой проблемой, вы сможете выбирать из стандартных однополюсных диммеров и трехполосных диммеров. Это две конфигурации проводки, используемые в диммерных переключателях.

Купить Интеллектуальный диммер Kasa | HS220P3

$ 63,83 — Купить сейчас на Amazon

• Kasa предлагает потрясающую синергию между устройствами для повышения автоматизации. Вы можете управлять яркостью света, устанавливать расписание или включать другие устройства в сцены освещения Kasa, чтобы создать идеальную атмосферу.

Как заменить обычный выключатель диммерным выключателем — пошаговое руководство

Выполните следующие действия, и работа будет выполнена в кратчайшие сроки.

Шаг 1 – Меры предосторожности.

Проверьте распределительную коробку и определите провода, идущие в комнату, где вы будете работать. Выключите питание и вернитесь в комнату. Включите и выключите свет пару раз, чтобы убедиться, что питание действительно выключено. Так вы исключите риск поражения электрическим током.

Шаг 2. Удаление существующего выключателя

Диммеры обычно предназначены для установки в стандартную панель настенной коробки, поэтому их замена не должна вызывать затруднений. Снимите существующую пластину, отвернув винты, и используйте тестер напряжения, чтобы проверить плату, чтобы убедиться в безопасности. Теперь удалите винты на монтажной пластине и отодвиньте переключатель от стены, чтобы обнажить провода. Также снимите проволочные гайки на старом переключателе.

Шаг 3. Подготовка проводов для нового диммера

Не обращайте внимания на белые провода и любые другие, помеченные как «Общие». Осмотрите другие цветные провода и их концы, прикрепленные к старому выключателю. Если вы заметили, что они подгорели, обуглились или имеют какие-либо признаки повреждения, обрежьте концы кусачками. Используя инструмент для зачистки проводов, снимите примерно ¾ дюйма корпуса, чтобы обнажить новые провода. Изучая  , как заменить обычный выключатель на диммер , обратите внимание на цвета проводов.

Читайте также
Доступные варианты светодиодных ламп, меняющих цвет

Шаг 4. Прикрепите провода диммера к соответствующим настенным проводам твой диммер. Надежно скрутите их вместе и закройте провод разъемом. Убедитесь, что разъем провода полностью закрывает оголенную медь.

Если нет, снимите разъем и немного обрежьте концы. Теперь вы можете приступить к присоединению оставшихся проводов.

Черные провода диммера должны подключаться к общему проводу. Вы также увидите, что внутренние провода в настенной розетке красного или белого цвета. С помощью плоскогубцев надежно скрутите концы каждой пары соединительных проводов. И прикрепите колпачки разъемов проводов к каждому.

Шаг 5. Прикрепите монтажную пластину переключателя и настенную пластину

Замените все провода в настенной электрической коробке и прикрепите винты диммерного переключателя к пластине. Осторожно затяните винты и, если у вашего диммера есть съемная ручка или какие-либо другие детали, отсоедините их и отложите в сторону. Прикрепите настенную пластину вокруг нового диммера, заменив винты. Теперь вы можете вернуть на место ручку или насадку. Теперь ваш диммер готов к использованию.

Шаг 6. Проверка переключателя

Теперь, когда вы знаете, как заменить обычный переключатель диммером , пришло время проверить вашу установку. Вернитесь к главному блоку и включите питание. Попробуйте диммер и посмотрите, работает ли он так, как нужно.

Можно ли установить диммер на любой светильник?

Как правило, да! Помимо люминесцентных ламп, вы можете приобрести диммер для любого светильника.

Читайте также
Смарт-диммер Philips Hue V2 Обзор

Вам нужна специальная проводка для диммера?

Диммерные переключатели требуют трехжильного кабеля под названием Romex. Когда вы проверите провода, вы заметите, что диммер поставляется с зеленым проводом. Вы подключите этот провод к заземляющему проводу в настенной розетке. В большинстве зданий есть оголенные медные заземляющие провода, и вы присоедините их к тумблеру.

Что такое 3 провода на диммере?

Большинство диммерных выключателей имеют три провода: один черный, один белый (ИЛИ красный) и, возможно, один зеленый провод заземления. Этот 3-проводной NM создает соединение между контактами диммерного выключателя и контактами осветительного прибора, обеспечивая функцию регулировки яркости. Если ваше здание более старое, и вы видите только два провода после снятия пластины переключателя, немедленно вызовите электрика. Эти два провода, скорее всего, являются просто проводом заземления и проводом под напряжением, и эксперт знает, что делать дальше.

Следуя инструкциям и информации в этой статье, вы можете узнать  , как заменить обычный выключатель диммерным выключателем . Теперь вы готовы добавить совершенно новое измерение в привлекательность вашего интерьера.

Ссылки:

1. https://www.nachi.org/conductor-types.htm#:~:text=Romex%20is%20the%20trade%20name,used%20as%20 Residential%20branch%20wiring .
2. https://onlinemba.unc.edu/news/how-lighting-affects-productivity/

Об авторе сообщения

Фил Дикманн

Фил — эксперт в области домашней автоматизации и интеллектуальных устройств, а также главный автор статей для www.theiotpad.com. Фил спроектировал свой собственный дом, чтобы в полной мере использовать все умные устройства и домашнюю автоматизацию, которые он мог бы установить, и все они были подключены к его смартфону. Он вполне счастлив, управляя всем, не выходя из своего домашнего стола.

Подробнее о Филе

ПредыдущаяПредыдущаяLutron Smart Bridge & Lutron App – обзор и руководство для покупателя 2022

СледующаяПроводка трехходового диммера – Руководство со схемой  Следующая

Статьи по теме Советы по домашней автоматизации

Советы по домашней автоматизации

Что такое диммер и как он работает?

Вы когда-нибудь задумывались, как работает диммер? В современных домах этот выключатель обычно подключен к светильникам. Диммер позволяет управлять яркостью света, чтобы изменить атмосферу в комнате.

Подробнее »

3 июня 2022 г.

Советы по домашней автоматизации

Код ошибки Nest Note N260: что это такое и как это исправить?

Код ошибки Nest Note N260 указывает на то, что вашему термостату требуется общий провод или провод C. Самая захватывающая особенность передовых интеллектуальных термостатов заключается в том, что они могут сообщить вам, когда и почему возникла неисправность. Итак, когда вы увидите Nest Error N260, вы поймете, что в нем отсутствует провод C.

Подробнее »

2 июня 2022 г.

Советы по домашней автоматизации

Цветовой код провода термостата: полное подробное руководство

Понимание цветового кода провода термостата является одним из первых шагов в любом проекте по подключению своими руками. Типичный термостат может иметь кабель с несколькими проводами разных цветов. Каждый из проводов выполняет определенную функцию для передачи питания по цепи, поэтому вы можете удаленно изменять настройки.

Подробнее »

26 мая 2022 г.

Советы по домашней автоматизации

Подключение 3-ходового диммера — руководство со схемой

Выяснение схемы подключения 3-ходового диммера — один из первых шагов любого проекта «сделай сам». Установка диммера с любым осветительным прибором имеет множество преимуществ. Установив трехпозиционный диммер, вы сэкономите на счетах за электроэнергию и получите нужное количество яркости, которое вам нужно в данный момент времени.

Подробнее »

11 мая 2022 г.

Советы по домашней автоматизации

Нет питания на проводах термостата — 5 причин, которые вы должны знать

Ваш термостат является основной системой управления, которая управляет вашими системами отопления, вентиляции и кондиционирования воздуха. Если на провода термостата не подается питание, вам необходимо решить проблему как можно скорее. Ваш термостат не получает питание, это означает, что температуру окружающей среды в вашем доме или коммерческом помещении нельзя контролировать.

Подробнее »

2 мая 2022 г.

Советы по домашней автоматизации

Провод C термостата — как проверить, есть ли он у вас?

Интеллектуальный термостат вашего дома С-провод является важным компонентом устройства. В современных домах обычно используется интеллектуальный термостат, управляемый через Wi-Fi, для регулирования температуры окружающей среды.

Подробнее »

29 апреля 2022 г.

Как установить диммер

Одним из лучших способов экономии энергии и улучшения атмосферы в вашем доме является установка диммера.

Убедитесь, что ваш диммер совместим со светодиодными лампами, и убедитесь, что ваши светодиодные лампы и светильники могут диммироваться. Большинство светодиодов работают, но если есть проблема, вы можете получить мерцающий свет или жужжащий звук, что нежелательно.

Содержание

1. Вот почему вы должны установить диммеры
2. Выключите выключатель
3. Вытащите старый выключатель
4. Определите тип вашего выключателя
5. Снимите старый выключатель
6. Подключите новый диммер
7
7. Прикрепите диммер к стене 9 0038
8. Включите питание

Вот почему вам следует установить диммеры

Если вы посчитаете, сложите мощность лампочек во всех ваших бытовых осветительных приборах, разделите на 75, а затем умножьте это число на одиннадцать. Теперь возьмите 25–35 % вашего результата, и вы получите оценку количества масла (в галлонах), которое вы потребляете за один год, освещая свое жилое пространство. Электроэнергия одинаковая.

Это уравнение можно выразить следующей формулой: { (общая мощность / 75) x 11 } x переменная % = :- (

Имейте в виду, что это не учитывает потребление электроэнергии остальной частью вашей домашней электроники.

Итак, как вы можете эффективно повлиять на использование ограниченных природных ресурсов? Ответ прост. Установите диммеры! В долгосрочной перспективе это сократит потребление масла и снизит расходы на электроэнергию.

Уверяю вас, замена вашего устаревшего выключателя света — это быстрая и простая задача, которая, скорее всего, не приведет к поражению электрическим током. Не волнуйтесь, пару раз я был поражен током, и это было больно всего на секунду. Я надеюсь, что нет риска необратимого повреждения.

Если вы выполните все приведенные ниже шаги (особенно шаг 1), я могу гарантировать вам чистую установку без ударов. Различные диммеры света можно приобрести в местном бытовом центре. Они варьируются в цене от $9– 90 долларов и более. Обязательно прочитайте приведенные ниже инструкции перед покупкой, чтобы сделать правильный выбор.

Выключатель выключателя

Найдите и выключите предохранитель или автоматический выключатель, который управляет подачей электроэнергии на выключатель света, который вы заменяете. Если предохранитель или прерыватель не помечен, вы можете найти нужный предохранитель/выключатель, включив выключатель освещения и выключив каждый предохранитель/выключатель, а затем снова включив его по одному.

Когда свет, управляемый переключателем, который вы заменяете, гаснет, вы нашли правильный. Оставьте этот предохранитель/выключатель выключенным и убедитесь, что остальные включены.

Если вы отключили несколько автоматических выключателей, прежде чем найти нужный, обязательно проверьте, не нужно ли перепрограммировать будильник.

Вытащите старый выключатель

Снимите настенную пластину и вытащите выключатель из стены. Отвинтите два маленьких винта, крепящих накладку к стене, и снимите накладку. Затем удалите винты, которые крепят выключатель к электрической коробке в стене.

Аккуратно вытащите выключатель из коробки, чтобы получить доступ к клеммам на выключателе и проводам в стене.

Определите тип коммутатора

Этот шаг очень важен. Вам нужно обратить внимание на то, как подключен переключатель, который вы снимаете, чтобы правильно установить новый. Проводка будет либо однополюсной, либо трехпроводной.

3-позиционная конфигурация используется, когда для управления одним и тем же источником света используется более одного переключателя. Даже если ваш источник света управляется одним переключателем (чаще), вы все равно должны проверить конфигурацию проводки.

Однополюсный выключатель имеет два изолированных провода, соединенных с двумя винтами одного цвета, и его следует заменить однополюсным диммером.

Трехпозиционный переключатель состоит из трех изолированных проводов, подсоединенных к трем винтам. Один из этих проводов подключается к винту другого цвета или с маркировкой COMMON. Пометьте провод, чтобы идентифицировать его при подключении нового переключателя. Замените на 3-полосный диммер.

Снимите старый выключатель

Снимите провода с выключателя в стене. Просто открутите клеммы и снимите провода.

Подсоедините новый диммер

Подсоедините зеленый провод заземления к зеленому проводу настенной коробки или к винту заземления внутри коробки. Затем подключите один из черных проводов диммера к любому из проводов, которые вы сняли с выключателя.

Подсоедините другой черный провод диммера к оставшемуся проводу, который вы сняли с выключателя. Если вы устанавливаете 3-полосный диммер, подсоедините черный провод диммера к проводу, который вы пометили, и подсоедините красные провода, как описано выше для однополюсной установки.

Прикрепите диммер к стене

Прикрепите диммер к стене и установите накладку. Убедитесь, что все провода в стене обмотаны лентой и/или закрыты гайками (поставляются с диммером).
