Виды паяльных станций: выбор оптимального оборудования для пайки

Какие бывают виды паяльных станций. Как выбрать подходящую паяльную станцию. Какие характеристики важны при выборе паяльной станции. Какие преимущества у разных типов паяльных станций.

Основные виды паяльных станций

Паяльные станции можно разделить на несколько основных видов в зависимости от принципа работы и назначения:

• Контактные паяльные станции
• Термовоздушные паяльные станции
• Инфракрасные паяльные станции
• Комбинированные паяльные станции
• Индукционные паяльные станции

Каждый вид имеет свои особенности и преимущества. Рассмотрим их подробнее.

Контактные паяльные станции

Контактные паяльные станции являются наиболее распространенным и универсальным видом. Они состоят из паяльника и блока управления. Принцип работы основан на нагреве жала паяльника за счет электронагревательного элемента.

Основные преимущества контактных паяльных станций:

• Универсальность применения
• Точный контроль температуры
• Широкий выбор сменных жал
• Доступная цена

Контактные станции подходят для большинства задач по пайке электронных компонентов на платах.

Термовоздушные паяльные станции

Термовоздушные станции используют нагретый воздух для пайки и демонтажа компонентов. Они состоят из термофена и блока управления.

Ключевые особенности термовоздушных станций:

• Бесконтактная пайка и демонтаж
• Возможность работы с SMD-компонентами
• Регулировка температуры и потока воздуха
• Удобны для пайки микросхем в корпусах BGA

Термовоздушные станции незаменимы при работе с современной электроникой, содержащей мелкие SMD-компоненты.

Инфракрасные паяльные станции

Инфракрасные станции используют направленное ИК-излучение для локального нагрева. Они состоят из ИК-нагревателя и системы позиционирования.

Основные преимущества ИК-станций:

• Прецизионный бесконтактный нагрев
• Возможность пайки BGA и других сложных корпусов
• Минимальный риск повреждения компонентов
• Удобны для ремонта ноутбуков и мобильных устройств

ИК-станции позволяют выполнять сложный ремонт современной электроники с минимальным риском повреждения.

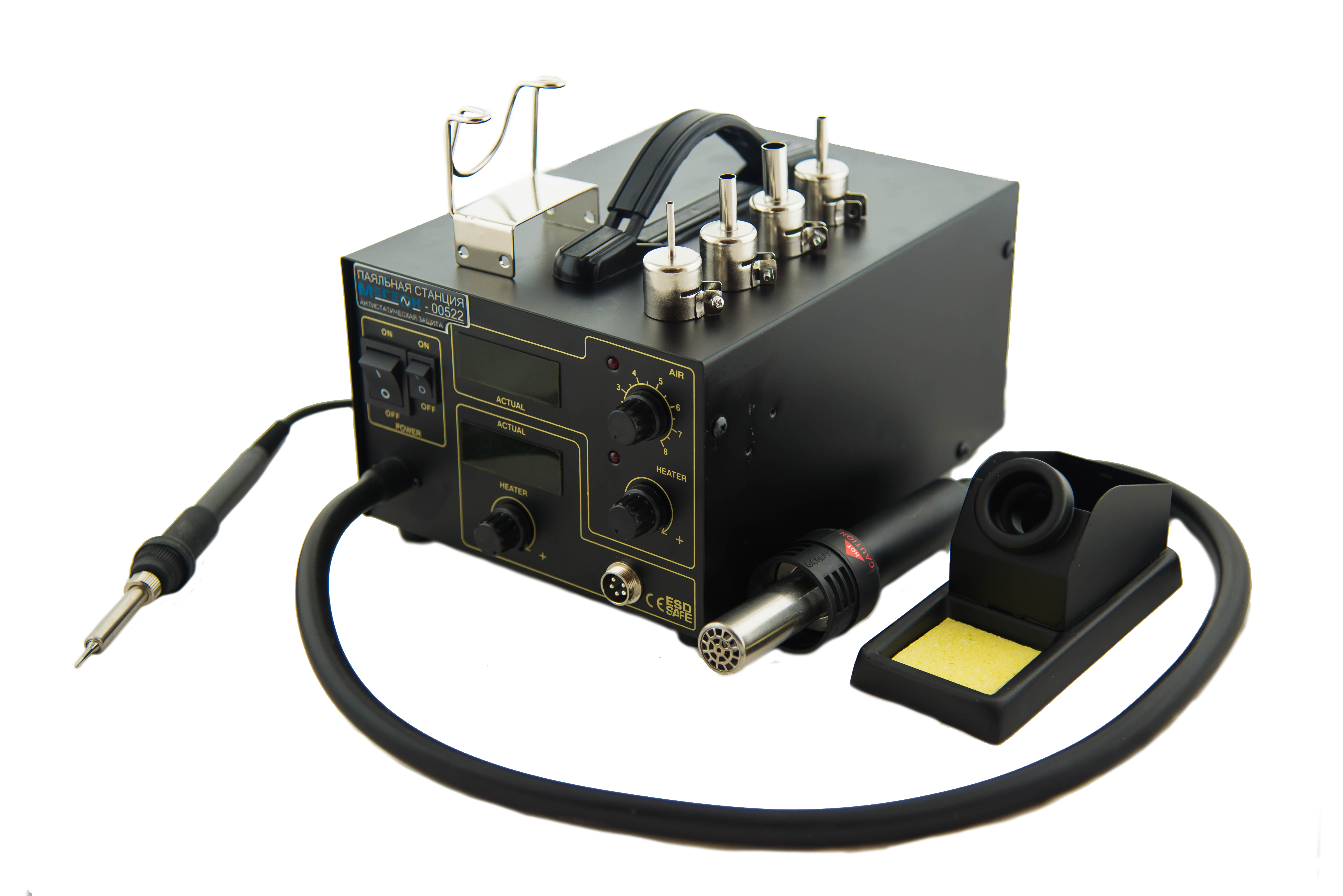

Комбинированные паяльные станции

Комбинированные станции сочетают в себе несколько инструментов — обычно паяльник и термофен. Это позволяет выполнять разные виды работ на одном устройстве.

Ключевые преимущества комбинированных станций:

• Универсальность применения
• Экономия места на рабочем столе
• Возможность быстрого переключения между инструментами
• Удобно для разнообразных ремонтных работ

Комбинированные станции — отличный выбор для сервисных центров и радиолюбителей, выполняющих широкий спектр работ.

Индукционные паяльные станции

Индукционные станции нагревают жало паяльника за счет вихревых токов. Они обеспечивают быстрый нагрев и точный контроль температуры.

Особенности индукционных станций:

• Мгновенный нагрев жала
• Высокая стабильность температуры
• Долгий срок службы жала
• Энергоэффективность

Индукционные станции отлично подходят для профессионального применения, где требуется высокая производительность.

Как выбрать подходящую паяльную станцию

При выборе паяльной станции следует учитывать несколько ключевых факторов:

1. Тип выполняемых работ — для каких задач будет использоваться станция
2. Необходимая мощность — зависит от размера спаиваемых деталей
3. Диапазон рабочих температур — должен соответствовать используемым припоям
4. Наличие сменных насадок — расширяет функциональность
5. Система контроля температуры — влияет на точность пайки
6. Антистатическая защита — важно для работы с чувствительными компонентами
7. Бюджет — стоимость станции должна соответствовать вашим возможностям

Правильно подобранная паяльная станция значительно облегчит работу и повысит качество пайки.

Важные характеристики паяльных станций

При выборе паяльной станции обратите внимание на следующие технические характеристики:

• Мощность — от 20 до 100 Вт для большинства задач
• Диапазон температур — обычно от 150 до 480°C
• Стабильность поддержания температуры — в пределах ±2°C
• Время нагрева до рабочей температуры — от нескольких секунд до 1-2 минут
• Тип управления — аналоговое или цифровое
• Наличие дисплея для отображения температуры
• Антистатическое исполнение

Эти параметры определяют удобство и эффективность работы с паяльной станцией.

Преимущества профессиональных паяльных станций

Профессиональные паяльные станции имеют ряд преимуществ по сравнению с бытовыми моделями:

• Высокая мощность и широкий температурный диапазон
• Прецизионный контроль температуры
• Быстрый нагрев и восстановление температуры
• Сменные жала различных форм
• Антистатическая защита
• Эргономичный дизайн для длительной работы
• Высокое качество изготовления и надежность

Профессиональное оборудование обеспечивает высокое качество пайки и удобство при интенсивном использовании.

Советы по эксплуатации паяльных станций

Для длительной и эффективной работы паяльной станции следуйте этим рекомендациям:

1. Регулярно очищайте жало паяльника от окислов и остатков припоя
2. Используйте припой и флюс, соответствующие типу спаиваемых деталей
3. Не превышайте максимальную рабочую температуру станции
4. Применяйте антистатические меры при работе с чувствительными компонентами
5. Заменяйте изношенные жала и нагревательные элементы
6. Храните станцию в сухом месте, защищенном от пыли
7. Периодически проверяйте точность поддержания температуры

Соблюдение этих правил поможет продлить срок службы оборудования и обеспечить высокое качество пайки.

с феном, инфракрасные, советы как выбрать

Паяльная станция может пригодиться дома для разных бытовых нужд, но чтобы инструмент прослужил долгие годы, надо выбирать его с умом. Обращать внимание при покупке, прежде всего, стоит на технические характеристики и отзывы других потребителей.

Основные составляющие

В комплект для паяльных работ входит не только сама станция, но и следующие элементы, обеспечивающие защиту от перегрева и перегрузок, а также расширяющие функционал:

Разновидности паяльников

Для грамотного выбора паяльной станции нужно быть в курсе классификации устройств, ведь она определяет профиль эксплуатации и влияет на комплектацию.

Покупая паяльную станцию, желательно заранее определиться с видом будущих выполняемых работ.

1. Термовоздушный паяльник имеет фен, поскольку работы ведутся с помощью горячих воздушных масс. Этот инструмент пригодится для починки автомобильного бампера и любых запчастей из пластика.
2. Импульсный паяльник необходим для установки или демонтажа современных схем.
3. Индукционный паяльник имеет уменьшенный формат, но зато отличается высокой мощностью.
4. Инфракрасный паяльник позволяет быстро и качественно починить ноутбук, планшет, мобильник и другие компактные гаджеты.

Технические нюансы

По виду пайки выделяют два типа паяльных устройств:

• Свинцовые паяльные станции имеют особый модуль для регулировки степени температуры в паяльном жале. Это позволяет выполнять работу более точно и правильно.
• К бессвинцовым моделям относят электрические и индукционные станции, создающие магнитное поле для работы. Они отличаются высокой отдачей тепла.

Труднодоступные детали лучше паять бесконтактным способом, применяя термовоздушную или инфракрасную модель. Первый вариант при этом больше подходит для компьютеров и материнских плат, а второй – для подогрева малодоступных элементов, причем контакта с рядом расположенными деталями не будет. Следовательно, термовоздушным паяльником можно работать при неполадках в бытовых приборах, сотовых, деталях из пластика.

Мощность прибора

Обычные паяльники сильно перегревают детали и не способствуют ремонту. Поэтому паяльная станция для домашних работ подходит лучше, ведь блок питания позволит изменять напряжение и температуру. При этом использование тугоплавких припоев требует тщательного отношения к мощности. В противном случае наблюдаются такие проблемы, как:

• Перегрев схем;
• Разрушение жала;
• Выход из строя детали;
• Перегрев дорожек на плате;
• Низкое качество пайки.

Чтобы избежать этих трудностей, проще всего приобрести бессвинцовую паяльную станцию.

Виды управления

Паяльная станция позволяет подключить несколько модулей и работать даже в бесконтактном режиме, а также заменять наконечники и насадки. Однако правильный выбор устройства и качество работы зависят и от способа управления:

• Цифровые модели имеют особые программы для контроля над нагревом жала, максимальной точности и стабильности.
• Аналоговые устройства надо все время контролировать самому, так как перегрев сокращает срок службы комплекта.

Критерии выбора

Для покупки паяльной станции необходимо учитывать следующие моменты:

• Элемент нагрева. Основная часть приборов обладает керамическими или нихромовыми нагревательными элементами. Первый вариант быстро нагревается до нужного уровня, но может лопнуть без стабилизатора тепла. Нихром имеет меньший эксплуатационный срок, но бюджетную цену, при этом для частого использования такой элемент не подходит.
• Регулировка температуры. Диапазон изменений должен быть широким.
• Время нагрева.
• Мощность. Для определения этого параметра лучше сразу определиться с тем, в каких целях будет применяться паяльная станция.
• Напряжение, масса, параметры, формы и т.п.

Также помните, что мировой стандарт по бессвинцовой пайки гласит, что оборудование должно иметь температуру в 250 градусов.

Хорошо также, если схемы находятся в корпусе BGA для микросхем, потому что тогда аппарат имеет минимальные размеры и легкий вес.

Мы советуем заранее купить запасные сменные жала. Чем больше край жала, тем лучше идет тепловой обмен в процессе пайки. Также, его форма определяет вид элемента, который должен паяться, температуру работы и доступность конкретных мест спаивания. Жала должны иметь высокую теплоотдачу, так что надо выбирать элементы из качественных материалов, доступных к быстрой замене в случае поломки.

Современные паяльные станции: виды, рекомендации по выбору

Паяльные станции применяются преимущественно в профессиональной среде, тем не менее, приобрести их имеет возможность любой желающий. Они представляют собой мощные многофункциональные установки, позволяющие восстановить работоспособность даже сложной техники. В зависимости от комплектации, совместно со станции может продаваться термовоздушный фен. Все профессиональное оборудование этой категории предполагает наличие гальванической развязки и управляющего модуля, нивелирующих вероятность получить удар током. Помимо этого, современные станции характеризуются стабильной температурой, что важно при работе с платами печатного типа.

Основные виды паяльных станций

Производители предлагают широкий ассортимент паяльного оборудования. Оно отличается по принципам пайки, функционалу и, конечно же, стоимости. Чтобы ознакомится с популярными моделями на рынке, рекомендую посмотреть этот обзор, где описаны характеристики и особенности нескольких устройств, доступных в продаже на текущий момент времени.

Подразделяются паяльные станции на следующие группы:

• бесконтактные и контактные;
• фены и инфракрасные устройства;
• монтажные, демонтажные и ремонтные.

Рассмотрим каждую из категорий более детально.

Бесконтактное и контактное оборудование

Принцип действия устройств каждого типа понятен из названия. Контактные станции подразумевают прямой контакт при пайке с рабочей поверхность. Они представляют собой стандартные паяльники, которые подойдут для использования даже новичкам. Контактное оборудование подразделяется на свинцовые и бессвинцовые, в зависимости от типа припоя. Последние характеризуются большей мощностью, так как применяемые материалы для припоя являются тугоплавкими.

Бесконтактные станции подразделяются на инфракрасные и термовоздушные. Также некоторые модели могут быть комбинированными. Именно устройства этой группы используются для работы с микросхемами.

Фены и инфракрасные устройства

Фены – это упрощенное название термовоздушных станций. Принцип их работы основывается на сильном нагреве воздуха, подаваемого через компрессор на спираль, а затем на рабочую деталь. Они отличаются высокой мощностью, способны работать с разными припоями и в труднодоступных местах. Минус фенов состоит в невозможности демонтажа и монтажа микросхем.

Инфракрасные станции отличаются наличием инфракрасного излучателя, за счет чего они подходят для пайки компонентов со сложными профилями. Это одно из самых дорогих оборудований.

Монтажные, демонтажные и ремонтные станции

Монтажные работы способны выполнять все станции, а демонтаж умеют делать только отдельные типы оборудования. Специально для этой операции были созданы демонтажные паяльники. В их конструкции предусмотрен компрессор для отсасывания припоя.

Ремонтное оборудование – это станции, включающие сразу несколько видов инструментов.

Особенности выбора паяльных станции

Подбор оборудования следует осуществлять исходя из операций, которые планируется выполнять. Основные параметры паяльных станций – мощность и комплектация. Для монтажных работ и ремонта печатных плат достаточно мощности в пределах 24-40 Ватт. Пайка проводников и шин питания осуществляется при мощности в 40-80 Ватт. Более мощные устройства требуются для крупногабаритных конструкций.

В плане комплектации стоит участь количество жал, их форму и площадь рабочей кромки. Наличие индикации на жале является плюсом. Также рекомендуется обратить внимание на ремонтопригодность и наличие на рынке запасных частей.

Покупать паяльные станции необходимо в проверенных магазинах с наличием гарантии. Оборудование должно обязательно быть ввезено в страну легально и иметь соответствующие сертификаты качества и сопроводительную документацию.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Похожее

Паяльная станция с феном своими руками: инфрокрасная модель

Операция, которую применяют для создания неразъемных соединений, при этом между деталями вводят расплав припоя и флюс называют пайкой. Во время выполнения этой операции температура припоя не должна превышать температуру оплавления деталей. Детали и припой входят в контакт между собой и при этом их нагревают до температуры, превышающей точку плавления припоя. По мере перехода в жидкое состояние он смачивает детали. Как только, процесс смачивания заканчивается нагревание останавливают. Припой кристаллизуется, и заготовки соединяются. Оборудование, применяемое для осуществления этой операции, называют паяльной станцией.

Процесс пайки металлов

Из истории пайки и металлургии

Пайку широко применяют в промышленности, быту. Так, в машиностроительной области ее используют при производстве турбинных лопаток, дисков, трубопроводных систем и множестве другой продукции. Пайку используют в производстве электронной аппаратуры различного назначения.

Пайка электронной аппаратуры

К достоинствам этого технологического процесса можно отнести следующее:

1. Низкотемпературный нагрев соединяемых деталей. это позволяет сохранить структуру и механические параметры материалов.
2. Этот способ позволяет обеспечить механическую чистоту шва и это позволяет избежать дополнительной механической обработки.
3. Современные методы пайки позволяют соединять между собой детали из стальных сплавов, цветных металлов и пр.

Пайка принадлежит к древнейшим способам обработки металлов. Ее применение помогало решить множество проблем изготовления посуды, оружия, украшений и пр.

Несколько тысяч лет назад пайку уже широко применяют ремесленники. Так, при проведении раскопок на территории Вавилона были обнаружены золотые изделия, у которых были припаяны отдельные детали. А на месте древнего Рима были найдены трубы из свинца, входившие в состав водопровода, и собранные с помощью оловянно-свинцового припоя. Более того, некоторые исследователи убеждены в том, что легендарная шапка Мономаха, хранящаяся в Кремле, собрана из нескольких тысяч элементов выполненных из золота и соединенных пайкой.

Электродуговая сварка

До появления электродуговой сварки, пайка применялась наряду со сваркой, выполняемой в кузне для создания неразъемных соединений деталей из металла. В принципе, можно сказать, что появление электрической сварки существенно остановило развитие пайки и превращения ее в техпроцесс соединения металлических деталей.

Технология твердой пайки

Но появление и быстрое развитие авиационного строительства, космонавтики, микроэлектроники привело к тому, что возник высокий и устойчивый спрос на использование этого метода сборки деталей. В частности, пайку применяют для создания сложных узлов в машиностроении, строительстве разных приборов. В ряде случаев пайка оказалась единственным способом соединения деталей.

Назначение паяльной станции

Паяльная станция, иногда ее называют паяльным станком или установкой – это тип оборудования, применяемый в радиотехнике. Основное назначение этого устройства это выполнение единичной или групповой пайки.

Схема паяльной станции

Это оборудование состоит из следующих составных частей:

1. Прибора для контроля характеристик и параметров его работы.
2. Паяльник, который предназначен для пайки при низких температурах.
3. Пинцет, который участвует в операциях сборки и демонтажа компонентов платы.
4. Подогревающий фен, его назначение прогрев места пайки, допустимо применять его для групповой пайки деталей.
5. Источник теплового излучения, его используют для прогревания печатной платы до заданной температуры при выполнении групповой пайки.
6. Инструменты, использующие в работе вакуум – пинцет и оловотсос.
7. Вспомогательные инструменты и оснастку – подставки, рамки и пр.
8. Антистатические браслеты.

Строение наконечника для паяльной лампы

Простые паяльные станции состоят из паяльника, контрольного прибора и держатель для паяльника.

Паяльная станция, в отличие от традиционного паяльника позволяет регулировать и поддерживать температурный режим. Кроме того, использование разных приспособлений, например, держателя, позволяет повысить безопасность работающего на установке человека. Так, это приспособление ограничивает возможность прикосновения рабочего к нагретому паяльнику.

Все, поставляемые паяльные станции производят в антистатическом исполнении.

Паяльные станции можно классифицировать по виду нагревателя. Производители выпускают три вида станций.

Инфракрасная паяльная станция

В одних использован нагреватель с нихромовой проволокой, которая намотана на стержень из керамики и закрыта слоем изоляции.

В других используется нагреватель, выполненный из керамического материала, на поверхность которого наносят дорожку из токопроводящего материала. Именно она и генерирует тепло.

Паяльная станция с индукционным нагревателем

В третьих нагревателях использован индукционный нагреватель. В середину катушки устанавливают часть жала, под действием высокочастотной модуляции в нем генерируется тепло.

Разновидности паяльных станций

На рынке можно встретить множество моделей паяльных станций они отличаются функциональными возможностями и, конечно, ценой. Можно попробовать их классифицировать по видам, технологическим возможностям.

Цифровые и аналоговые

Управляющие модули на паяльных станциях могут работать, используя цифровые или аналоговые схемы.

У станций под управлением аналоговой аппаратуры стабилизация температуры происходит следующим образом – то есть, нагреватель работает до той поры, пока сердечник не будет разогрет до определенной температуры. По мере ее достижения произойдет отключение питания. По мере снижения температуры нагреватель будет включен снова и будет продолжать нагревать жало. В системе управления паяльника задействованы набор электронных компонентов и датчик температуры. Именно они и формируют сигналы, которые включают и выключают нагревание реле.

Аналоговая паяльная станция

Основное преимущество аналоговой системы – низкая стоимость, но вместе с этим, существенным недостатком является недостаточная точность функционирования и это нередко приводит к перегреву паяльника. Это порождает излишний нагрев деталей и быстрый износ жала паяльника, что приводит к его частой замене.

Цифровая паяльная станция

Цифровые станции работают под управлением контролера, в который зашита программа, которая регулирует работу устройства. Цифровая система управления показывает куда более лучшие результаты, чем аналоговая, в частности, в точности поддержания заданных температурных параметров.

Индукционные устройства

В паяльной станции индукционного типа разогрев паяльника происходит за счет токов высокой частоты, разогрев жала происходит до так называемой точки Кюри.

Индукционные устройства для пайки

По ее достижении свойства ферромагнитного покрытия изменяют и разогрев останавливается.

Бесконтактные станции

Станции этого класса применяют для ремонта и демонтажа схем, кроме того, с их помощью, возможно, осуществление микросхем с большим количеством контактов.

В работе таких станций применяют различные принципы:

• термовоздушный;
• инфракрасный;
• комбинированный.

Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.

Бесконтактная станция Lukey 852D+ для пайки

По внешнему виду, такое устройство похоже на паяльник, который оснащен электронным блоком управления температурой.

Контактные станции могут работать с двумя типами припоев – оловянно-свинцовыми и бессвинцовыми.

Бессвинцовый припой

Оловянно-свинцовый припой

Последние станции отличаются тем, что в их комплект входит паяльник мощностью в 160 Вт. Это вызвано тем, припои, не содержащие свинец, обладают высокой температурой плавления. Такие станции комплектуют регулятором мощности, и это позволяет их использовать для работы с припоями, с низкой температурой плавления.

Демонтажные паяльные станции

Существующие паяльные устройства можно разделить на монтажные и демонтажные. К первой группе относят те, которые осуществляют пайку деталей на плате, но далеко не каждая из них может быть использована для разбора какой-либо паяной конструкции.

Для выполнения демонтажных работ применяют специальные станции. В составе такого оборудования работает компрессор, который задействован на отборе припоя из зоны работы. То есть припой, разогретый до определенной температуры, отсасывается с поверхности платы и собирается в отдельную емкость.

Демонтажная паяльная станция

Кроме того, на практике применяют установки, которые можно использовать для сборки плат и для их демонтажа. В комплект таких устройств входят паяльники с разной мощностью.

Комбинированные термовоздушные паяльные станции

Термовоздушные устройства используют в качестве основания для сборки комбинированных установок. Эти модели широко представлены на рынке. По сути, это комплекс, состоящий из термического фена и паяльника.

Существует множество модификаций приборов этого типа они отличаются от базовой модели маркой нагнетателя. В рукоятке фена устанавливают воздушную турбину. Такое решение позволило исключить из состава станции воздухоподводящий рукав. Работа со станцией стала более комфортной. Кроме того, в комплекте станции установлен встроенный блок питания. В состав этого устройства могут быть включены дымопоглотители, демонтажный пистолет и прибором для пайки бессвинцовыми припоями.

Паяльная станция 852D+

В состав комбинированных станций входит компрессор, который может подавать воздух в рабочую зону, а может откачивать его оттуда. С помощью него, припой попадает в специальную емкость. Это может быть полезно при монтаже микросхем в приборы.

Инфракрасные паяльные станции

Паяльные устройства этого класса были разработаны для решения непростых технологических проблем. Среди них есть и также:

• установка и демонтаж элементов разных габаритов;
• понижение температуры нагрева элементов выполненных из полимерных материалов;
• устранения потребности применения для выполнения монтажных работ большого количества насадок, которые приспособлены для работы с разными моделями микросхем.

Станции этого класса все чаще применяют для ремонта и обслуживания компьютеров и другой техники.

Любая ИК станция – это комплекс узлов и оборудования, состоящий из:

• устройства предварительного нагрева;
• верхнего нагревающего устройства;
• стол для фиксации обрабатываемой платы;
• блок, отвечающий за контроль температуры и содержащей в своей конструкции датчики температуры и микроконтроллер.

ИК – станции можно назвать оптимальным решением для работы с платами большого размера, например, материнских.

Верхнее нагревающее устройство обладает высокой мощности и это позволяет ему удалять платы большого размера. Нижнее нагревающее устройство предотвращает деформацию текстолита, которая может произойти в результате локального нагрева.

Разновидность инфрокрасной паяльной станции

Конструкция стола предназначена для надежного закрепления обрабатываемой платы, а предустановленная система, контролирующая температуру, довольно качественно настраивает ее в определенных контрольных точках.

Задача работника, эксплуатирующего станцию этого класса, сводится к настройке температурных режимов. Вся остальная работа перекладывается на станцию.

ИК – устройства можно классифицировать по типу нагревателя – керамические и кварцевые. В керамических устройствах применяют элементы, отличающиеся высокой наработкой на отказ и надежностью. Кварцевые менее инерционны и обеспечивают однородной областью прогрева.

Паяльник с керамическим нагревателем

Использование инфракрасных станций обеспечивает равномерный нагрев места работы.

Станции этого типа отличаются высокой ценой и его относят к профессиональному оборудованию.

Типы нагревательных элементов паяльников

Электронная техника постоянно совершенствуется и в одной микросхеме можно насчитать миллионы деталей, например, транзисторов. Совершенствование этих элементов приводит к тому, что использовать традиционные схемы монтажа становится невозможно, причиной тому стало и то, что детали расположены на плате очень плотно.

Нагревательные элементы паяльников

Именно поэтому широкое распространение получили паяльные станции, которые более приспособлены для работы с платами.

Термофен паяльной станции

Как уже отмечалось, большинство станций предназначены для сборки плат, то есть припаять с их помощью можно любую деталь, а вот отпаять – это уже довольно сложно.

Для решения этой задачи применяют прибор под названием термофен. Он позволяет выполнять работы с применением горячего воздуха.

Инфракрасный нагреватель

Их применяют в большом количестве устройств начиная от простых обогревателей, до различного технологического оборудования, которое используют местный нагрев.

В частности, нагреватели этого типа нашли свое применение в работе паяльных устройств для работы с печатными платами.

Дополнительные возможности паяльных станций

Для производства демонтажных работ в состав паяльных станций могут входить термопинцеты.

Паяльная станция с термопинцетами

Это устройство похоже на смесь паяльника и пинцета. Этот инструмент приспособлен для работы с элементами, имеющими два вывода.

Паяльные станции, паяльные пистолеты, утюги и тепловые пистолеты

Пайка — это процесс плавления и соединения двух или более компонентов в один. Мы делаем это путем плавления и нанесения на деталь присадочного металла с низкой температурой плавления. Присадочный металл обычно представляет собой соединение олова и свинца. Но есть различных инструментов для пайки . Пайку можно производить на печатной плате, проводах, различных электронных компонентах, трубках для пайки и так далее. Как видите, можно припаять меньшие и большие части.Один инструмент не может справиться со всеми задачами. См. Ниже таблицы паяльного оборудования best , описания и типы паяльных инструментов.

Лучшие паяльные станции

Aouye 968a +

Станция по высокой цене, но с отличным качеством. Это паяльная станция, включающая в себя паяльник с поглотителем дыма, термофен и множество аксессуаров. Это моя любимая паяльная станция за эти деньги. Я думаю, что самое лучшее в Aouye 968a + — это то, что вы можете паять и переделывать все, что захотите.Качество более чем хорошее.

Зени 852D +

Для данного товара подходит средний ценовой диапазон. Aouye 968a + лучше и мощнее, но 852D + имеет отличные характеристики и абсолютно заслуживает второго места в рейтинге паяльных станций. Это паяльная станция, которая издает очень небольшой шум, нагревается до 480С со стабильностью 1С. Это отличное предложение.

Веллер WLC100

Паяльная станция старой школы без паяльной станции. В комплекте только паяльник и блок питания.Этот продукт отлично подходит для любителей и любителей пайки своими руками. Аналоговый контроль мощности, легкий вес и стабильная температура — вот некоторые из особенностей WLC100. Низкая цена, доступная каждому, делает этот товар одним из самых продаваемых.

Лучшие паяльники

Hakko FX601-02

Hakko занимает первое место без конкурса. Этот паяльник практически не уступает паяльной станции . Он имеет контроль температуры и высокую мощность 67 Вт.Его очень легко использовать. Он обеспечивает температуру 540ºC и очень стабильную температуру. Быстрый нагрев и высокое качество — вот некоторые из характеристик, которые делают FX601-02 отличной покупкой.

Веллер WP35

Weller WP35 — профессиональный паяльник мощностью 35Вт . Основные характеристики — стабильная температура, легкий вес и удобство использования, хорошие насадки. Это лучшее предложение для паяльника средней ценовой категории.

Веллер СП40НКУС

Weller SP40NKUS — отличный выбор для новичков. SP40NKUS доступен в 2 типоразмерах: 25 Вт и 40 Вт. У него очень низкая цена, и он стоит каждой копейки. Если вы новичок, попробуйте паять с размером 25 Вт, но имейте в виду, что это очень низкая мощность. Если вам нужен больший размер для более серьезной пайки, купите 40 Вт.

Лучшие паяльные пистолеты

Настенная ленточка LG400C

Wall Lenk LG400C — профессиональный сверхмощный паяльный пистолет с двумя настройками мощности. Идеально подходит для использования в автомобилях, бытовой технике, двигателях, генераторах, электропроводке и листовом металле.Я считаю, что он лучший на рынке благодаря мощности, качеству и чрезвычайно легкой пистолетной рукоятке. Это нестандартный вес, и когда вы переключитесь с более тяжелых моделей, вы удивитесь, насколько он лучше.

Веллер Д650

Отличный паяльник от Weller занимает второе место. LG400C сильнее и проще в использовании по сравнению с D650 , поэтому D650 является вторым. Качество отличное, 7-летняя гарантия подтверждает, что Weller является серьезным и отличным производителем.Покупателям нравится этот товар, и он считается одним из лучших.

Веллер 8200ПКС

Продукт аналогичен D650, разница только в мощности. Форма такая же, как у D650. Это недорогой пистолет с хорошими характеристиками.

Лучшие тепловые пушки

DeWalt D26960K

D26960k — лучшая тепловая пушка . Поставляется в кейсе с 12 различными аксессуарами, в основном наконечниками. Кроме того, отличной функцией является ЖК-дисплей, который позволяет нагревать различные материалы до идеальной температуры.Быстро нагревается, отличное качество и доступная цена.

DeWalt D26950

D26950 — аналог D26960K; поставляется без футляра и качество немного хуже. У него отличный рейтинг 4,7 на Amazon. 3 года гарантии и 90 дней гарантии возврата денег делает этот инструмент безопасным для покупки. Если вы ищете тепловую пушку по средней цене, обратите внимание на эту.

Black & Decker HG1300?

Отличное предложение для любителей и тех, кто редко пользуется тепловым пистолетом.Довольно быстро нагревается и может поддерживать хорошую температуру. Он слабее, чем D26960K и D26950, но дешевле. Тем не менее, он имеет хорошее качество, а за дешевую тепловую пушку лучше не найти.

Описание паяльного оборудования

Паяльная станция

Паяльная станция — это инструмент с точным контролем температуры. Он содержит паяльник, блок питания, влажную губку, а в некоторых есть фен. Иногда их называют переделочными станциями. В основном используется для пайки там, где требуется высокотемпературная высокотемпературная пайка, например, для проектов чувствительных печатных плат.

Цена

Паяльные станции можно найти и купить за 50 долларов, но если вы хотите одни из лучших, то цена может доходить до 100 долларов и даже больше.

Паяльник

Паяльник — инструмент, состоящий только из одного компонента — паяльника. Утюги используются для быстрой пайки более прочных проводов.
Обычно это не приборы с контролем температуры. Они имеют низкую мощность от 15 Вт до 40 Вт. Но на рынке вы можете найти некоторые исключения, например, паяльник с регулируемой температурой мощностью более 40 Вт, но он более дорогой. Независимо от мощности они все равно не могут заменить паяльные пистолеты.

Цена

Паяльники относительно дешевы; можно найти даже за 6 $, но не покупайте, они плохо паяются. За 25 $ можно купить фирменных паяльника для длительного использования.Если вы ищете более мощный паяльник с терморегулятором , то вам нужно 60 $.

Паяльник

Паяльный пистолет — это инструмент в форме пистолета с электрическим приводом для пайки металлов припоем на основе олова. С помощью паяльника мы достигаем прочного механического соединения с хорошим электрическим контактом. Диапазон мощности от 100 Вт до 240 Вт. Стандартные пистолеты имеют два положения спускового крючка для низкой и высокой температуры. Он редко используется для пайки PCB , потому что он часто повреждает и разрушает печатную плату.

Цена

Цена на паяльник может быть самой разной. Цена зависит от мощности самого пистолета. Более сильные паяльные пистолеты дороже. Но за 40–70 долларов можно купить паяльник под свои нужды.

Тепловая пушка

Тепловая пушка — это инструмент, создающий высокую температуру. Для пайки используются тепловые пушки. Вы можете приобрести термофены или термофены. Они используются для пайки компонентов печатной платы.Но мы пишем обзоры настоящих тепловых пушек, используемых в повседневной работе. Их доступны в различных мощностях и формах . Их можно наносить на ленточную краску, термоусадочные трубки, термоусадочную пленку и упаковку в термоусадочную пленку, сушить влажную древесину, сгибать и сваривать пластик, расплавлять клеи, оттаивать замерзшие трубы и т. Д. Этот инструмент всегда полезно иметь при себе. дом.

Цена

Если иногда использовать тепловую пушку, то можно найти более дешевые решения за 40 $. Лучше и качественнее тепловые пушки вы найдете за 100 $.Да, они дороже, но они могут нагреваться и делать все с помощью нескольких наконечников.

Марки паяльного оборудования

Веллер

Одна из крупнейших компаний по производству ручного инструмента в мире. Они внедряют инновации с 1952 года, чтобы предоставить нам наиболее полный ассортимент прочных и надежных решений для ручной пайки , которые возможны для любых задач, которые встречаются на вашем пути. Weller — это бренд, на который вы всегда можете положиться, понимать, что вам нужно, и предлагать современные решения.Веллер более чем успевал за всеми драматическими процессами, происходившими за последние несколько лет. Тенденции к миниатюризации означают, что сегодняшняя электроника короче и сложнее, чем когда-либо прежде. Инструменты Weller обеспечивают прослеживаемость и повторяемость, необходимые для сбора и применения жизненно важных данных для ремонта, доработки и других сложных электронных процессов. Weller — одна из лучших марок на рынке, особенно для паяльных станций и утюгов . Их продукт обычно давал семилетней гарантии .

Hakko

Компания Hakko была основана в 1952 году в Японии. Hakko признан во всем мире лидером в области пайки продуктов с проверенными решениями, превосходящими ожидания. Предназначенная для удовлетворения постоянно растущих требований к пайке, Hakko гордится своей продукцией. Фактически, суть культуры Hakko состоит в том, чтобы помочь соединить ценные компоненты с помощью пайки. Они могут предвидеть потребности своих клиентов, превзойти их ожидания и предоставить лучшую пайку для всех видов деталей и продуктов в различных условиях. Паяльники и паяльные станции — их самая продаваемая продукция.

Aouye

Aoyue начала производство, исследование и разработку электронных инструментов для индустрии связи в 1997 году. Обладая более чем десятилетним опытом, Aoyue превратилась в одну из ведущих технологических компаний в области пайки и ремонта оборудования в Китае. Они расширили свою линейку продуктов до другого набора Ремонтных Систем. Инфракрасные системы, паяльные станции SMD, паяльники, системы с нагревательными пластинами, печи оплавления и другие инструменты для микроэлектроники, разработанные специально для удовлетворения потребностей как потребительских, так и промышленных приложений.Продукция их разнообразна, но они создали несколько отличных паяльных станций . Эти станции являются бестселлерами и имеют отличные рейтинги. Видение компании Aouye — быть лидером в разработке и производстве решений для пайки , с постоянным развитием исследовательских и опытно-конструкторских возможностей с целью превзойти, казалось бы, великие технологии нашего мира.

DeWalt

DeWalt — это , основанная в 1924 году , и они являются одним из ведущих брендов в производстве всех инструментов и принадлежностей. Они не производят паяльники и паяльные станции. Я выбрал их как свои любимые из-за их потрясающих тепловых пушек. У DeWalt есть отличные продукты для отопления, деревообработки и т. Д. Их качество всемирно известно более 80 лет .

11 лучших паяльных станций — наши выборы, альтернативы и обзоры

Думаете заняться пайкой? Или вы профессионал, желающий обновить свою установку? Паяльник работает, нагревая кусок припоя, пропуская электрический ток через резистивный нагревательный элемент для соединения частей электрического компонента вместе.Итак, начинаете вы или нет, вот полный список того, на что следует обращать внимание при покупке новой паяльной станции.
Перед покупкой паяльника нужно определиться с тем, чтобы сначала решить, нужен ли вам беспроводной переходник. Если вам нужна портативность и удобство использования без шнура, вы можете подумать о том, чтобы не использовать его.

Во-вторых, если вам необходим температурный контроль. Многие паяльники имеют переменную температуру, которая может быть необходима не всем людям, но если вы работаете с колонками, музыкальным оборудованием или компьютерами, где требуются разные температуры, эта опция может быть хорошим выбором.

Еще одна особенность, которую многие могут выбрать, — это сменные наконечники. Сменные насадки бывают разных форм и размеров, чтобы соответствовать конкретной работе. Наконечники сделаны из меди, хрома и никеля, которые различаются по прочности.

Выбор бренда также является важной частью этого процесса. На рынке представлено множество брендов, выбор бренда с долгой репутацией — лучший способ обеспечить высокое качество и надежность ваших инвестиций.Некоторые паяльники недорогих производителей могут перегреваться или их трудно удерживать в руке, что затрудняет их использование.

Наличие переменной мощности — это то, что некоторые пользователи могут найти полезным, важно убедиться, что используемая мощность подходит для работы. Слишком мощный паяльник может повредить электронику или вскипятить флюс, прежде чем он попадет в компонент.
Наконец, сколько вы готовы потратить на паяльник? Стоимость — важная часть решения о том, какие функции необходимы и доступны в рамках вашего бюджета. Новичку не стоит беспокоиться о цене, для начала вам не потребуются какие-либо необычные функции. Но тем из вас, кто профессионально оценивает стоимость и функции, вам, возможно, следует заняться. Именные бренды, как правило, дороже, чем универсальные бренды, но часто имеют гарантию и, как правило, имеют более высокое качество и долговечность.

При покупке паяльной станции в первую очередь необходимо решить, какой тип лучше всего подходит для вашей ситуации. Существует множество различных типов паяльных станций, подходящих для различных задач, и знание того, какая из них лучше всего подходит для вас, поможет сузить область поиска, сэкономив ваше время.
Простой утюг:
Простой утюг — это паяльный инструмент, который у многих мастеров, работающих с базовой электроникой, в основном будет в ящике с инструментами. Простой утюг работает при мощности от 15 до 35 Вт, что почти всегда более чем достаточно для любого мелкого ремонта, многие производители предлагают более высокие мощности. Простые утюги разработаны с неконтролируемыми настройками температуры, которые контролируются тепловым равновесием, например, при пайке больших объектов температура будет снижаться, чтобы создать более равномерное распределение.
Паяльная станция:
Далее идет паяльная станция. Паяльные станции используют скомпрометированный источник питания для контроля температуры. Этот тип поставляется с регулируемой температурой, текущим дисплеем, местом для хранения, когда он не используется, и губками для вытирания капель. Станции идеально подходят для тех, кто может часто работать с электроникой и хочет, чтобы все было в одном устройстве. Некоторые важные особенности, на которые следует обратить внимание при покупке паяльной станции, — это выбор переменной температуры, подставка и губка для очистки.
Паяльник —
Паяльный пистолет внешне похож на аккумуляторную дрель. Многим пользователям нравится их легкий захват. Паяльный пистолет имеет наконечник с проволочной петлей, который быстро остывает для удобного хранения. Оловянный наконечник активируется только при нажатии на спусковой крючок, что делает его более безопасной альтернативой другим перечисленным вариантам.

Паяльные станции с регулируемой температурой | Справочник покупателя

Дешевые нерегулируемые паяльники не имеют никакой терморегуляции.Они подключаются непосредственно к розетке и нагреваются до высокой температуры, когда они находятся в держателе. В таких паяльниках есть естественная терморегуляция, но это связано с физическими условиями; чем больше нагревается наконечник, тем больше тепла он рассеивает, и аналогично, чем больше он остывает, тем меньше тепла рассеивается. Эти паяльники можно охарактеризовать как термически сбалансированные, но выходная мощность не является ни контролируемой, ни стабильной.

Паяльные станции с регулируемой температурой

Такие паяльники нагреваются до высоких температур, поэтому начальная пайка происходит при слишком высокой температуре, что приводит к некачественной пайке и возможному повреждению компонентов. С помощью паяльных станций с регулируемой температурой вы можете установить температуру, превышающую точку плавления вашего конкретного припоя, но все же в пределах безопасного предела для компонентов. В частности, с SMD-корпусами использование слишком высокой температуры или слишком долгое удержание утюга в нужном положении (из-за неэффективной передачи тепла) может привести к их повреждению.

Когда жало паяльника касается стыка, его температура падает, поскольку тепло рассеивается в стыке. Если деталь, которую вы паяете, может рассеивать тепло со скоростью, превышающей то, что может доставить ваш паяльник, температура будет продолжать падать, пока припой не перестанет плавиться.Обычно это происходит при пайке компонентов на плоскостях питания с ненадлежащим термическим разгрузкой или толстыми соединениями.

На рис. 1 показаны различные терморазгрузки. Обычно они требуются для силовых самолетов. Если отсутствует терморазгрузка, тепло отводится с высокой скоростью из-за большей площади поверхности. Наконечник быстро остывает, и стык спаивается сухим способом. В этом случае полезны утюги с регулируемой температурой, так как они могут передавать дополнительную мощность на долото без повышения температуры.Неконтролируемый утюг просто остынет. Это также означает, что вам понадобятся утюги разной мощности для монтажа печатной платы, если вы используете нерегулируемые утюги. С помощью паяльника с регулируемой температурой вы можете легко регулировать температуру в соответствии с требованиями различных соединений.

Рис. 1: Терморазгрузка

Итак, вывод: никогда не покупайте дешевые нерегулируемые паяльники. Однажды они окажутся дороже, чем утюги с регулируемой температурой, и вы пожалеете об этом.

Теперь давайте узнаем, как выбрать из имеющихся паяльных станций с регулируемой температурой. Чтобы принять решение, внимательно проверьте указанные ниже характеристики и примите во внимание рекомендации.

Рекомендации по спецификации

Аналоговый или цифровой? Паяльная станция состоит из паяльника, температура которого регулируется от источника питания. Управление может быть таким же простым, как регулируемый потенциометр, или немного более продвинутым, как управление на основе микропроцессора.Тип потенциометра примерно устанавливает температуру паяльной станции. Тип, основанный на микроконтроллере, контролирует температуру на нагревательном элементе, используя показания термопары, и нагревает наконечник в соответствии с заданными пользователем настройками.

Цифровой и аналоговый относится к различным способам сообщить вам о температуре наконечника. Цифровые изображения выглядят более профессионально и на самом деле позволяют читать более мелкие фрагменты. Однако такая точность не требуется и не имеет никакого отношения к типу железа.Поэтому выбирайте цифровой только тогда, когда он вам действительно нужен, так как он дорогой.

Мощность

Мощность, которая вам потребуется, полностью зависит от проекта. Обычно более крупные компоненты поглощают и рассеивают больше тепла. Если эта скорость больше мощности паяльника, он начинает остывать. Итак, общее правило состоит в том, что для больших деталей требуется больше мощности.

Обычно мощность 15-25 Вт достаточна для работы большинства электронных устройств.Более высокая мощность не означает, что утюг нагревается.

Типы паяльников и паяльников

Без сомнения, паяльник является неотъемлемой частью электроинструмента, который используется для соединения металлов, стекла и проводов. Существуют различные типы паяльников или утюгов.

В этой статье мы подробно расскажем о различных типах паяльников и областях их применения.

Паяльник

Начнем с самого простого паяльного инструмента — паяльника.Обычно паяльники используются для соединения мелких деталей, таких как пайка диода или резистора в печатной плате. Мощность паяльника колеблется от 15 до 100 Вт. Паяльники очень популярны, так как они находят свое применение в различных областях и просты в использовании. Наряду с паяльником пользователю необходимы различные другие аксессуары для создания эффективного паяного соединения.

Паяльник

Паяльный пистолет служит для соединения двух или более металлов, но работает на больших площадях.Для большинства паяльных работ в тяжелых условиях требуется паяльник из-за его высокой мощности (а также высокой температуры). Паяльник имеет другую конструкцию по сравнению с паяльником, он напоминает форму пистолета с курком для включения и отключения теплопередачи. Паяльные пистолеты обладают свойством быстрого охлаждения по сравнению с паяльниками.

Паяльная горелка

В паяльной горелке используется ацетилен или пропан для образования теплового пламени короткими вспышками. Ювелиры используют паяльную горелку для плавления металлов, таких как золото, серебро и медь.Однако при использовании паяльных горелок необходимо соблюдать правила техники безопасности, например, носить огнестойкую одежду и очки.

Паяльные станции

Паяльные станции

быстро становятся популярными среди людей из-за того, что они поставляются вместе с подставкой для пайки, функциями контроля температуры, губкой для очистки и т. Д. Паяльная станция, такая как WESD51 от Weller, имеет функции контроля температуры и является одной из лучших паяльных станций. там.

Наборы паяльных пистолетов

Подобно паяльным станциям, комплект паяльного пистолета собирает паяльный пистолет и сопутствующие аксессуары в одном месте, образуя название набора паяльного пистолета.Вы можете видеть на рисунке (слева), этот комплект паяльного пистолета от Weller включает в себя паяльный пистолет, 3 наконечника, флюсовую щетку и корпус, изготовленный методом выдувания.

Аналоговые и цифровые паяльники

Цифровые паяльные станции

имеют дополнительную функцию отображения температуры жала и позволяют пользователю устанавливать необходимую температуру. Аналоговая пайка имеет функции контроля температуры, но не имеет цифрового дисплея. Оба типа паяльных станций широко используются людьми.

Твоя очередь

Надеюсь, теперь у вас есть информация о различных типах паяльников и пистолетов.
