Виды проводки. Виды электропроводки: полное руководство по типам, монтажу и безопасности

Какие существуют основные виды электропроводки. Как правильно выбрать и установить проводку в доме или квартире. Какие меры безопасности нужно соблюдать при монтаже электропроводки. Какие материалы и инструменты потребуются для прокладки проводки.

Основные виды электропроводки

Электропроводка является важнейшим элементом инженерных коммуникаций любого здания. Она обеспечивает подачу электроэнергии ко всем электроприборам и системам. Выделяют три основных вида электропроводки:

• Открытая проводка
• Скрытая проводка
• Наружная проводка

Рассмотрим особенности каждого вида более подробно.

Открытая проводка

Открытая электропроводка прокладывается по поверхности стен, потолков и других строительных конструкций. Ее основные преимущества:

• Простота монтажа и обслуживания
• Легкий доступ для ремонта
• Возможность использования проводов меньшего сечения
• Применение в помещениях с повышенной пожароопасностью

Недостатком является то, что открытая проводка заметна и может не сочетаться с интерьером помещения. Для крепления открытой проводки используются специальные элементы — ролики, изоляторы, скобы, гофрированные трубы, кабель-каналы.

Скрытая проводка

Скрытая электропроводка прокладывается внутри конструктивных элементов здания — в стенах, полах, потолках. Ее главные достоинства:

• Эстетичный внешний вид — проводка не видна
• Защищенность от механических повреждений
• Безопасность от случайного прикосновения

К недостаткам можно отнести сложность монтажа и последующего ремонта, а также необходимость использования проводов большего сечения. Скрытая проводка может прокладываться в штробах, пустотах конструкций, гофротрубах, кабель-каналах.

Наружная проводка

Наружная электропроводка монтируется на фасадах зданий, опорах и других наружных конструкциях. Она должна быть устойчива к атмосферным воздействиям. Применяются специальные влагостойкие кабели и изоляторы. Наружная проводка может быть как открытой, так и скрытой в трубах или коробах.

Выбор типа проводки для разных помещений

Правильный выбор типа электропроводки зависит от назначения и особенностей помещения:

• В жилых комнатах обычно используется скрытая проводка для эстетичности
• В производственных помещениях часто применяется открытая проводка для удобства обслуживания
• Во влажных помещениях (ванная, бассейн) необходима влагозащищенная проводка
• В пожароопасных зонах требуется огнестойкая проводка
• На чердаках и в подвалах допускается открытая проводка

При выборе типа проводки следует учитывать требования нормативных документов по электробезопасности.

Материалы для электропроводки

Для монтажа электропроводки используются различные материалы:

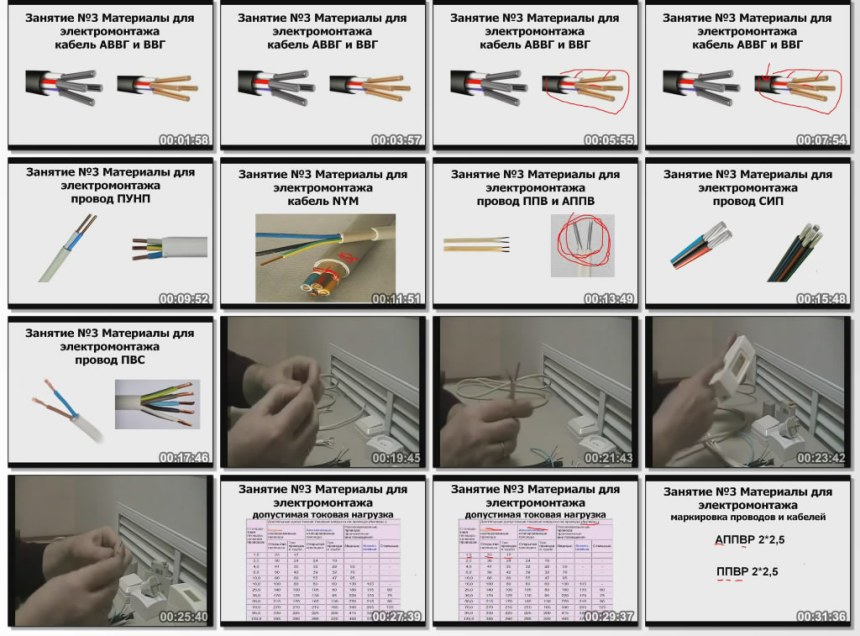

Провода и кабели

Основные виды проводов и кабелей для внутренней проводки:

• Провода ПВ1, ПВ3, ПуВ — для открытой проводки
• Кабели ВВГ, NYM — для скрытой проводки
• Провода ПУНП, ПУГНП — для наружной проводки

Сечение проводников выбирается в зависимости от мощности нагрузки. Для бытовых цепей обычно используются провода сечением 1,5-2,5 мм².

Изделия для крепления и защиты

Для монтажа проводки применяются:

• Пластиковые и металлические гофрированные трубы
• Кабель-каналы
• Монтажные коробки
• Распределительные щитки
• Клипсы, скобы, хомуты для крепления

Все элементы должны соответствовать условиям эксплуатации и обеспечивать надежную фиксацию и защиту проводки.

Основные этапы монтажа электропроводки

Монтаж электропроводки включает следующие основные этапы:

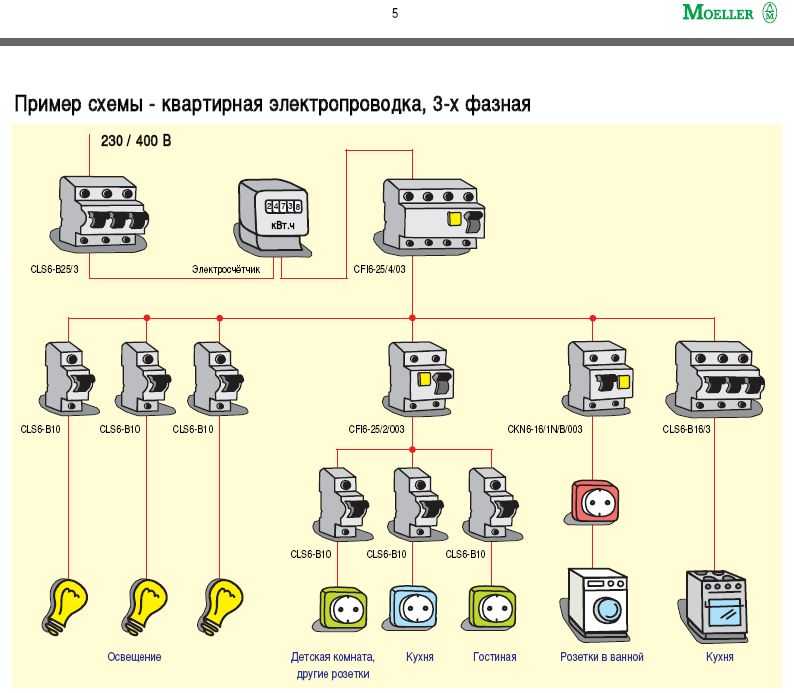

1. Составление схемы электропроводки
2. Разметка трасс прокладки кабелей
3. Штробление стен (для скрытой проводки)
4. Установка подрозетников и распаечных коробок
5. Прокладка кабелей

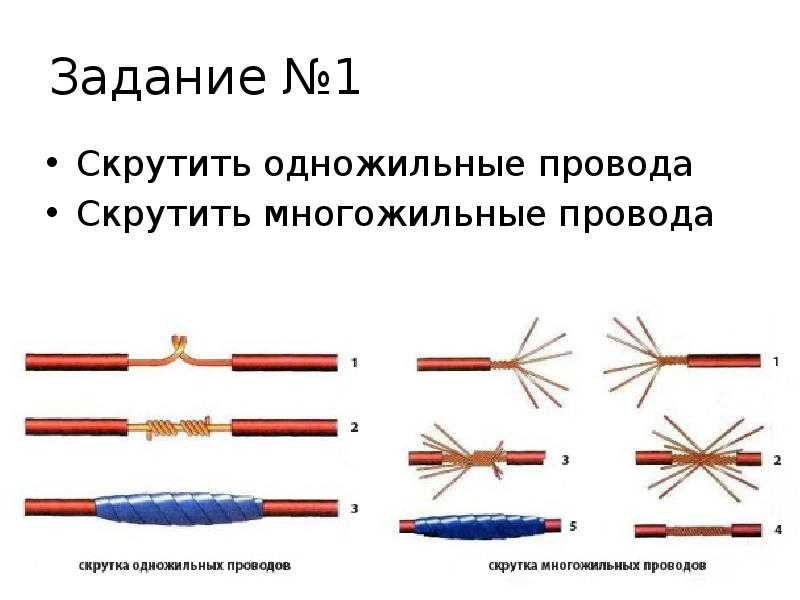

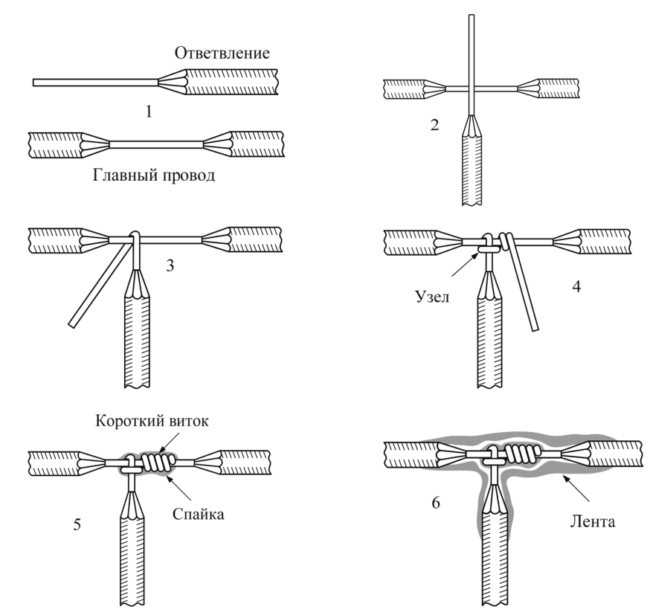

6. Соединение проводов в коробках
7. Установка розеток, выключателей, светильников
8. Проверка работоспособности

Все работы должны выполняться с соблюдением правил электробезопасности. При отсутствии опыта рекомендуется обратиться к профессиональному электрику.

Правила безопасности при монтаже электропроводки

При самостоятельном монтаже электропроводки важно соблюдать следующие правила безопасности:

• Отключить напряжение на вводе в помещение
• Использовать инструмент с изолированными ручками
• Применять средства индивидуальной защиты (перчатки, очки)
• Не работать на высоте без страховки
• Соблюдать технологию соединения проводов
• Проверять отсутствие напряжения перед началом работ
• Не оставлять оголенные провода под напряжением

Несоблюдение правил электробезопасности может привести к поражению электрическим током и другим опасным последствиям.

Современные технологии в электропроводке

В сфере электропроводки активно внедряются новые технологии, позволяющие повысить надежность и функциональность электрических сетей:

• Использование гибридных кабелей, совмещающих силовые и слаботочные линии
• Применение кабелей с повышенной пожаробезопасностью
• Внедрение «умных» систем управления освещением и электроприборами
• Монтаж модульных электрощитов с возможностью расширения
• Использование беспроводных технологий для управления электроприборами

Современные решения позволяют создавать более гибкие, безопасные и энергоэффективные системы электроснабжения зданий.

Обслуживание и ремонт электропроводки

Для обеспечения безопасной эксплуатации электропроводки необходимо регулярно проводить ее обслуживание:

• Визуальный осмотр состояния проводки и электроприборов
• Проверка надежности контактных соединений
• Измерение сопротивления изоляции проводов
• Проверка работы устройств защитного отключения
• Замена поврежденных участков кабелей
• Очистка электрощитов от пыли

При обнаружении неисправностей следует немедленно отключить соответствующую цепь и вызвать квалифицированного электрика для ремонта. Самостоятельный ремонт электропроводки без соответствующих навыков может быть опасен.

Заключение

Правильно спроектированная и смонтированная электропроводка является залогом безопасной и надежной работы электрооборудования в здании. При выборе типа проводки и ее монтаже следует учитывать особенности помещения, требования нормативных документов и правила электробезопасности. В сложных случаях рекомендуется обращаться к профессиональным электрикам. Регулярное обслуживание электропроводки поможет своевременно выявлять и устранять неисправности, обеспечивая ее долговечную и безопасную эксплуатацию.

Виды электропроводок | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Сегодня я Вам расскажу какие виды электропроводок существует.

Вы только задумайтесь про жизнь без электричества. Ведь во все наши квартиры, офисы, сады и дачи проводится электроэнергия, чтобы обеспечить нам благоприятные условия проживания — свет, бытовые электрические приборы, нагревательная техника и многое другое. Т.е. электропроводка является важнейшим звеном инженерных коммуникаций.

Итак, всего существует 3 вида электропроводок:

1. Открытая электропроводка

2. Скрытая электропроводка

3. Наружная электропроводка

Рассмотрим каждый вид более подробнее.

Открытая электропроводка

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто. Применяют несколько способов крепления кабелей и проводов к поверхностям зданий:

• на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
• на скобах
• в гофрированной трубе (металлорукав и пластиковая гофра)
• в пластиковых коробах (кабель-канал)
• на кабельных лотках
• европейских плинтусах

Достоинства открытой электропроводки:

• использование для одной и той же нагрузки меньшее сечение кабелей и проводов, по сравнению со скрытой электропроводкой (см. таблицу выбора сечения проводов и кабелей)
• быстрый доступ к контролю состояния электропроводки и ее ремонту
• применение в пожароопасных помещениях (деревянные дома или с деревянной отделкой)

Недостатки открытой электропроводки:

• располагается на видном месте, не сочетается с отделкой помещения и дизайном

Открытая электропроводка бывает:

• стационарной
• передвижной
• переносной

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах. Применяют несколько способов прокладки кабелей и проводов:

• в металлических трубах
• в пластиковых коробах (кабель-канал)
• в гибких металлорукавах или пластиковой гофре
• в строительных углублениях (технологических пустотах) и штробах под штукатуркой
• под навесными потолками
• под пластиковыми стеновыми панелями

Достоинства скрытой электропроводки:

• скрыта от глаз
• не мешает дизайну и внутренней отделки помещения
• более безопасна, в плане случайного прикосновения к токоведущим жилам

Недостатки скрытой электропроводки:

• ограничен доступ к электропроводке, ее ремонту и устранению неисправности (обрыв фазы или нуля)
• при монтаже скрытой электропроводки необходимо заранее проектировать расположение электроточек (светильники, розетки, выключатели)
• штробление каналов очень трудоемкое дело и требует соответствующего опыта
• необходимо большее сечение кабелей и проводов по сравнению с открытой электропроводкой (по таблице ПУЭ)

Не смотря на недостатки, скрытую электропроводку чаще всего применяют в наших с Вами квартирах. Это самый распространенный метод прокладки.



Наружная электропроводка

Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, а также между зданиями на опорах. Может быть:

• открытая
• скрытая

P.S. При выборе вида электропроводки и способа ее прокладки нужно руководствоваться требованиями пожарной безопасности и ПУЭ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
2. Прокладка без специальной арматуры. В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен).  При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Все о типах, размерах и установке электропроводки

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

Вот все основные элементы, которые вам нужно знать об электропроводке.

• 01 от 09

  Ель / Марго Кавин

  Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.

  Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.

  Смотреть сейчас: Как подобрать размер провода к силе тока цепи

• 02 от 09

  Ель / Марго Кавин

  Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.

• 03 от 09

  Ель / Марго Кавин

  Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.

  Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.

  Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.

• 04 от 09

  Ель / Марго Кавин

  Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.

  Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.

• 05 от 09

  Ель / Марго Кавин

  Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.

• 06 от 09

  Ель / Марго Кавин

  Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.

• 07 от 09

  Ель / Марго Кавин

  При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.

• 08 от 09

  Ель / Марго Кавин

  Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.

• 09от 09

  БэнксФото / Getty Images

  Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Контроль тока в электрических цепях . Фонд СК-12.

Правильный выбор электрического провода

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05. 10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Дж. Дж. Гуэн / Getty Images

Мы все сделали это. Зайдите в строительный магазин и отправляйтесь в отдел электротехники, чтобы купить электрический провод для проекта, который у нас есть дома. В большинстве случаев мы понятия не имеем, чем один тип провода отличается от другого. Более того, мы не смогли отличить 100-амперную и 200-амперную проводку, не говоря уже о разнице между 20-амперной и 30-амперной проводкой. Этого простого набора фактов достаточно, чтобы мои волосы встали дыбом на затылке из-за опасений, что в какой-то момент может случиться электрический пожар.

Может быть, это просто расширение цепи для дополнительной розетки или двух, или, может быть, это подземный подвод к бассейну, который вы только что добавили? В любом случае, дело в том, что сейчас вы в магазине смотрите на провод, какой именно вам подходит? Какой размер провода мне нужен? Важен ли цвет?

Существуют не только различные типы проводки, как внутренней, так и наружной, а также подземная проводка и специальные типы, например, термостойкая и коррозионностойкая проводка. Если этого недостаточно, чтобы различить различия, есть также медная и алюминиевая проводка. Каждый из них имеет свои уникальные размеры проводов и пропускную способность.

Хотя в прошлом использовалась алюминиевая проводка, сегодня в домах используется медная проводка. Алюминиевая проводка часто нагревалась под нагрузкой, что приводило к ее ослаблению в соединениях, а иногда и к возгоранию электропроводки. Те соединения, которые уже есть в домах, могут работать вечно нетронутыми и не перегруженными, но я бы посоветовал обновить электропроводку, заменив проводку на медь.

Окрашивание проводов делает их красивыми, верно? Ну, может быть, но настоящая причина выбора цвета проводов заключается в том, чтобы идентифицировать их по назначению. Зеленый провод всегда используется для заземления! В прошлом, и я лично видел это, работая над олдскульным проектом. «Горячие» провода, питающие ответвления, на самом деле были зеленого цвета. Я был ошеломлен! Все, чему меня учили о цветах проводов, теперь было красным флажком, и осторожность стала словом, работающим над схемой.

При работе с проводкой NM цвета обычно черные и белые для двухпроводной проводки и красный, черный и белый для трехпроводной проводки. В большинстве случаев черные или черно-красные провода используются в качестве горячих проводов для фидеров или дорожных проводников. Белый обычно нейтрален, но не во всех случаях. Видите ли, иногда третий провод, будучи белым проводом, используется как «горячий» или «переключатель» в цепи.

В этих случаях вам нужно обмотать конец провода изолентой, чтобы идентифицировать его как таковой.
