Виды распределительных коробок электропроводки: Виды распределительных коробок и способы их установки

Содержание

Как выбрать распаячную коробку для ретро-проводки — статья от RetroRozetki

Распределительная коробка – важный элемент во внутридомовой электрической сети, который уменьшает риск пожара из-за короткого замыкания или других проблем в электросети. Самое слабое в электрических проводах с точки зрения пожарной безопасности – место соединения кабелей между собой. Если проводить соединение в распределителе, удается создать негорючий барьер, который прекратит возгорание и порчу личного имущества, интерьера, отделки и пр.

Монтаж соединения электрических проводов внутри распределительной коробки регулируется нормами ПУЭ. Важно это для жилых домов, где возгорание повлечет человеческие жертвы. Монтаж может проводиться в специально обустроенных нишах, которые также исполняют роль своеобразного противопожарного барьера. Места коммутационных узлов предварительно изолируются для уменьшения риска развития аварийной или внештатной ситуации с последующим перегревом и возгоранием.

Без распределительной коробки монтаж возможен, но стоит учитывать, что это обернется дополнительными расходами. Без распределительной коробки к каждой ретро розетке придется подводить отдельный кабель, не допуская скручиваний и сопряжений по всей длине провода. Сложности и особенности монтажа обернутся дополнительными тратами.

Виды распределительных коробок

Основное разделение распределительных коробок на виды осуществляется в зависимости от материала, из которого изготавливается корпус конструкции. Есть несколько видов распредкоробок:

Металлические. При изготовлении используется листовой материал, преимущественно латунь, луженая сталь или алюминий. Важно, чтобы металл был устойчив к коррозии. В основном металлические распредкоробки монтируются в нежилых помещениях – подсобках, гаражах, складах, сараях и пр., но в последнее время очень популярным стало использование металлических респределительных коробок в лофт и ретро стиле.
Пластиковые. Для распределительной коробки из пластика используют следующие материалы — полипропилен, полиамид, литой фторопласт. Материалы не разлагаются под действием электрического тока, обеспечивают хорошую изоляцию. К другим преимуществам подобных ретро коробок можно отнести – невосприимчивость к агрессивным средам, допускается эксплуатация во влажных средах, длительный срок службы и прочность. Если металл просто не вступает в контакт с открытым огнем, то пластик начинает плавиться, но распространиться пламени не дает.

Керамические. К преимуществам распредкоробок относят хорошую изоляцию от тока, невосприимчивость к высоким и низким температурам, перепадам. Большинство коробок в стиле ретро изготавливается именно из керамики. Материал демонстрирует долговечность, минус – малая прочность.

Задаваясь вопросом, как выбрать распределительную коробку, обратите внимание на модели, доступные для покупки в интернет-магазине. Изделие должно вписываться в существующий интерьер, при этом важно, чтобы оно было выполнено из качественных материалов, только так получится защитить проводные соединения внутри от механического воздействия и контакта с неблагоприятными факторами окружающей среды.

Деление распределительных коробок на виды также осуществляется в зависимости от особенностей монтажа. Выделяют открытые и закрытые распредкоробки. Для выключателей ретро и подобных ретро розеток используются открытые коробки. Они имеют более привлекательный вид, применяются при открытой прокладке электропроводки.

Закрытые распределительные коробки устанавливаются внутрь стены, далее они закрываются декоративной отделкой, в итоге практически незаметны на поверхности. Если открытые коробки подходят практически для всех помещений, то закрытые запрещено использовать в некоторых случаях. Так, в деревянном частном доме предпочтение стоит отдать именно открытой разводке электропроводки для большей безопасности.

Особенности защиты распредкоробок

Прежде чем решить, какую распределительную коробку выбрать для того или иного помещения, важно ознакомиться со степенями защиты. Класс защиты по IP распредкоробок — 20 до 68. При выборе класса защиты важно учитывать степень влажности в конкретном помещении. Если источников влаги в комнате нет, и она постоянно отапливается, достаточно показатели «20». В ванных комнатах и на кухне, а также в других помещениях с повышенной влажностью отдается предпочтение электромонтажному оборудованию с классом защиты от 65 до 68.

Для обычных жилых помещений лучше выбирать коробки с классом защиты 55.

Как выбрать распределительную коробку

Ретро проводка требует подбора распределительных коробок для безопасной эксплуатации по определенным параметрам. Выбрать модификацию распредкоробки просто, если заранее известна схема электропроводки в конкретном помещении. Предпочитая конкретную модификацию распаечного устройства, учитывайте, что в дальнейшем может потребоваться расширить количество подключенных устройств.

Желательно отдавать предпочтение устройствам, в которых останется несколько запасных вводов. Так, если изначально к коробке планируется подключать два потребителя, желательно брать модификацию коробки на 4 провода. В дальнейшем не н ужно будет выполнять сложные манипуляции для подключения дополнительных потребителей.

Особенности монтажа

Монтаж распаечной коробки для ретро розеток и ретро выключателей проводится на стене. Отступ от потолка – от 10 до 30 сантиметров. Важно, чтобы к крышке устройства сохранялся свободных доступ, это правило важно даже для скрытых коробок. Такой монтаж позволит своевременно проводить проверку электропроводки для исключения вероятности развития опасных и внештатных ситуаций.

Процесс монтажа электрооборудования можно схематично разделить на 4 этапа:

На первом коробка закрепляется на стене в зависимости от составленной схемы разводки.
Ретро проводка заводится внутрь распредкоробки, соединяется между собой.
Собранная электрическая сеть проверяется на работоспособность и отсутствие проблем.
Устройство накрывается крышкой для сохранения привлекательного вида.

Закрепить коробку на стене можно двумя способами. Все зависит от типа конструкции – открытая или закрытая – первая устанавливается с помощью саморезов без штробления стены, монтаж второй проводится с помощью гипсовой смеси.

Как соединяются провода внутри распредкоробки

На втором этапе установки конструкции проводится соединение проводов между собой. Сам процесс может быть выполнен несколькими способами:

Скрутка. Самый простой и распространенный способ, применяемый и для постоянного, и для временного монтажа ретро проводки (во втором случае метод используется для того, чтобы проверить правильность сбора электрической схемы). Для выполнения работ потребуется нож для зачистки проводов, пассатижи для скручивания и изоляционная лента.
Пайка. Метод позволяет создать монолитное и прочное соединение с минимальным сопротивлением в районе спайки. Основная сложность – подобрать длину оставляемого провода. При пайке провода должны выступать наружу, чтобы упростить выполнение работ. Чрезмерная длина также недопустима, образовавшийся объем кабеля сложно будить уложить в ограниченное пространство распредкоробки.
Комбинированный. При монтаже можно сочетать разные методы соединения электропроводки. Так, чтобы соединение кабеля получилось более надежным, после скручивания контакты можно обработать пайкой.
Опрессовка. В процессе применяются специальные защитные гильзы, они позволяют создать электрический контакт, который будет выделяться прочностью и надежность. В качестве гильзы преимущественно используются термоусадочные трубки, которые хорошо изолируют место соединения.
Клеммы. В основном способ применяется при работе с ретро проводами из алюминия или меди. Применяется колодка с определенным количеством секций в зависимости от количества подключаемых распределителей. Перед подключением отрезается нужная длина колодки.

Способ подключения не принципиален. Желательно не использовать метод скрутки для постоянной эксплуатации, так как он не очень надежен. Помните об опасности поражения электрическим током при проведении монтажных работ. Желательно не приступать к работам при отсутствии опыта. Куда проще и эффективнее будет привлечь уполномоченных мастеров.

виды распределительной системы и варианты соединения проводов в ней

Современную жизнь невозможно представить без электричества. Ремонтировать и подключать новые электроприборы к сети необходимо в соответствии с установленными правилами. Важно знать, как должны соединяться между собой провода. Их грамотное соединение в клеммной коробке — залог качественной и безопасной работы электрической сети. Существует несколько видов распределительных систем, а также разные методы соединения проводов.

Виды распределительной системы
Необходимость конструкции
Способы соединения проводов
Безопасная эксплуатация

Виды распределительной системы

Распределительная система представляет собой небольшую круглую или прямоугольную конструкцию, предназначенную для сбора и хранения электрических проводов в конкретном жилом помещении. Клеммная коробка соединяется с электрическим щитком, расположенным на лестничной площадке. Такие распределительные устройства используют в разных видах помещений.

Максимально допустимое количество точных соединений в коробке — 12. Известно несколько видов распределительных конструкций. Клеммные коробки делятся на следующие категории:

Сфера использования. Взрывозащищенная и общепромышленная клеммная коробка.
Способ монтажа. Применяют для скрытой установки на бетонную поверхность. Монтируют в открытых помещениях и спрятанных за штукатуркой местах. Для навесных помещений используют распределительные коробки У1.
По внешнему виду. В продаже имеются прямоугольные, квадратные и круглые клеммные устройства.

По степени и величине защиты от внешних раздражителей. Например, с дополнительной защитой от влаги или пыли.
Материал изготовления. Выпускаются металлические и пластиковые устройства, коробки из ПВХ, полипропиленовые конструкции.
Распределительная коробка с клеммами.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку.

Распределительная конструкция обладает некоторыми привлекательными достоинствами:

Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
Использование распределительной системы помогает экономить.
С клеммной конструкцией провода выглядят эстетично и не занимают много места.

Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции.

На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Скрутку необходимо хорошо прогреть, пока олово не соединится с витками паяльника. На соединение проводов уйдёт немало времени, однако результат того стоит.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

Шайба помещается на болт.
Сверху накручивают защищённый провод.
Надевается вторая шайба, затем накручивается следующий провод.
После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

Первым делом с провода удаляется изоляция.
Несколько проводов скручивают в один пучок.
Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

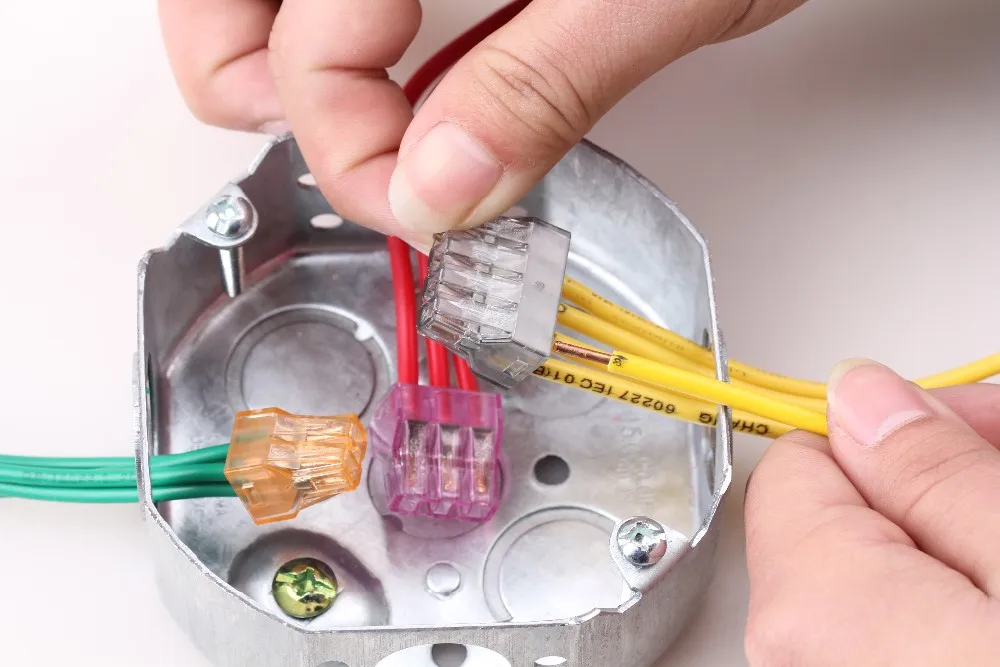

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

У этого метода соединения есть свои подводные камни. Например, из-за некачественных колодок возможны перебои в сети. Работая с многожильными проводами и алюминиевыми конструкциями, важно проявлять осторожность, поскольку хрупкий металл может повредить созданный контакт.

Безопасная эксплуатация

Существуют десятки способов скрутки и установки проводов в распределительную коробку. При выборе того или иного метода следует учитывать количество соединяемых проводов в одной системе. Если в коробке установленно большое количество проводников, рекомендуют пайку, опрессование и клеммные колодки. Обычные клеммные колодки подходят для укладки проводов разного сечения.

Главный критерий при выборе способа соединения — обеспечение безопасной эксплуатации электрических сетей.

Стоимость и долговечность — второстепенные моменты решения этого вопроса. Каким бы видом ни осуществлялось соединение проводов в распределительной коробке, все они в любое время должны находиться в доступном для осмотра месте.

7 основных типов электрических коробок

bmak — stock.adobe.com

Домовладельцы обычно сталкиваются с семью основными типами электрических коробок, и каждый имеет свои лучшие сценарии использования

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электрические коробки являются неотъемлемой частью любой домашней электрической системы. В них размещаются проводные соединения, части вашей электрической системы, где провода соединяются с розеткой, выключателем или даже другими проводами. Эти соединения особенно хрупкие, и в случае их повреждения, разрыва или ослабления вы можете столкнуться с отключением электроэнергии или опасным электрическим пожаром. Электрическая коробка защитит эти важные точки подключения от любых потенциальных проблем.

На рынке представлено ошеломляющее количество электрических коробок. Но не волнуйтесь. Большинство электрических коробок делятся на семь основных типов, специализирующихся на номинальной нагрузке, адаптированной к конкретным задачам и электроприборам.

Металлические и пластиковые электрические коробки

Большинство электрических коробок изготовлены из металла или пластика. Большинство внутренних металлических ящиков изготовлены из стали, а внутренние пластиковые ящики изготовлены из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из прочного алюминиевого сплава. В некоторых ситуациях требуется металлическая коробка поверх пластиковой коробки, например, при использовании металлического кабелепровода для прокладки проводки. Если вы используете неметаллический кабель для прокладки проводки, например, типа NM-B (кабель с неметаллической оболочкой), вы можете выбрать металлический 9Пластиковый контейнер 0025 или .

Обратите внимание, что металлические электрические коробки должны подключаться к заземлению системы, как правило, с помощью короткого провода, называемого косичкой. Пластиковые коробки обычно не требуют такого заземления.

1. Стандартные прямоугольные коробки

Когда вы представляете электрическую коробку в своей голове, вы, скорее всего, представляете стандартную прямоугольную коробку. Эти электрические коробки защищают провода, связанные с одиночными выключателями светильников и стандартными розетками. Этот тип также называют одноганговым или одноганговым коробом, и они обычно имеют размер 2 x 3 дюйма и глубину от 1,5 до 3,5 дюймов. Если у вас сложная электрическая установка, многие прямоугольные коробки являются «составными», что означает, что они имеют съемные стороны, которые позволяют соединять несколько коробок вместе. Как модульно!

Стандартные прямоугольные коробки также поставляются как в новом, так и в старом исполнении. Установите новую рабочую коробку после того, как стена была обрамлена, но до добавления гипсокартона. Установите старую рабочую коробку, также известную как модифицированная коробка, после того, как вы закончите стены.

2. 2-местные, 3-местные и 4-местные коробки

Вы можете соединить несколько стандартных прямоугольных коробок вместе, чтобы удовлетворить электрические потребности многочисленных бытовых выключателей и розеток, или вы можете использовать 2-местные, 3-местные групповые или 4-местные коробки. Как следует из названий, по функциям они аналогичны прямоугольным коробкам, но они слишком большие, чтобы в них можно было установить до четырех устройств бок о бок. Как и стандартные прямоугольные коробки, вы можете найти их в различных новых и старых дизайнах. Некоторые даже имеют встроенные кабельные зажимы для удобства.

3. Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами, также известные как коробки для блинов, как правило, неглубокие, всего от 0,5 до 0,75 дюйма в глубину. Они лучше всего подходят для потолочных или настенных светильников, которые весят не более пятидесяти фунтов. Убедитесь, что провода крепления правильно подсоединены и закреплены. Это неглубокие коробки, которые могут вместить только два или три соединения, и их чрезмерная начинка может привести к горячему потолку и, в конечном итоге, к электрическому пожару. Если для установки требуется больше проводных соединений, используйте полноразмерную коробку.

4. Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые электрические коробки обеспечивают больше места, чем неглубокие круглые коробки с глубиной от 1,5 до 3 дюймов. Это самый традиционный выбор для потолочных или настенных светильников весом до 50 фунтов. У многих круглых электрических коробок есть застежки или «уши», которые можно прикрепить к поверхности стены или потолка, чтобы вам не пришлось прорезать большое отверстие в гипсокартоне. Это делает их особенно подходящими для старых рабочих приложений.

5. 4-дюймовые квадратные электрические коробки

Стандартные квадратные коробки, также известные как 4-дюймовые коробки, обеспечивают достаточную глубину для различных применений (от 1,25 до 2,125 дюйма). Квадратные углы предлагают еще больше внутреннего пространства для нескольких проводников и разъемов. По этим причинам квадратные коробки удобны для прокладки проводников в двух или более направлениях. Они крепятся к потолку или стенам и легко поддерживают осветительные приборы, корпусные выключатели и соответствующие электрические розетки.

Квадратные электрические коробки также отлично подходят для использования в качестве распределительной коробки, так как в них достаточно места для защиты сростков проводов и т. п.

6. Электрические коробки для потолочных вентиляторов

Эти коробки предназначены, как вы уже догадались, для установки потолочных вентиляторов. Они бывают разных типов и размеров, чтобы соответствовать разным типам вентиляторов, хотя обычно они круглые. Если вы устанавливаете новый потолочный вентилятор, убедитесь, что соответствующая электрическая коробка внесена в список UL для установки потолочного вентилятора и имеет пометку «для использования с потолочными вентиляторами». Не используйте стандартную круглую или восьмиугольную электрическую коробку для установки потолочного вентилятора, так как они, скорее всего, не выдержат динамической нагрузки вращающегося вентилятора.

7. Наружная электрическая коробка

Эти коробки устойчивы к атмосферным воздействиям и предназначены для установки на поверхности свесов крыш, настилов и наружных стен. Если у вас есть сложная электрическая установка на заднем дворе, у вас, вероятно, есть несколько атмосферостойких наружных коробок. Пластиковые ящики для наружного применения обычно изготавливаются из ударопрочного ПВХ, а металлические ящики для наружного применения обычно изготавливаются из прочного алюминия. Наружные ящики должны иметь покрытие, предназначенное для влажных или влажных помещений.

Крышки и расширители коробок

Клаус Ведфельт/DigitalVision через Getty Images

Это может помочь узнать немного о крышках коробок и удлинителях коробок. Крышки электрических коробок закрывают переднюю часть коробки, что обычно требуется по правилам. Другими словами, оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Сплошные крышки коробок отлично подходят для распределительных коробок или неиспользуемых коробок, а крышки с вырезами подходят для выключателей и розеток.

Удлинители коробок, также известные как удлинительные кольца, бывают разных форм и размеров, чтобы соответствовать всем вышеупомянутым типам коробок. Они имеют коробчатую форму, но не имеют задней стенки, так как прикрепляются к стандартным электрическим коробкам для увеличения общей емкости. Удлинители коробов также могут привести коробку вровень с гипсокартоном или потолком в эстетических и функциональных целях.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

11 типов распределительных коробок для дома

sophiecat/Shutterstock

Тиффани Смит/6 апреля 2022 г., 8:11 UTC

Если и есть что-то верное, так это то, что все дома разные. Нет двух одинаковых, от типа дома до декора помещения. Однако у каждой резиденции все же есть много общего с другой. Среди многих общих черт, как правило, у них есть кухня, туалет и спальня для сна. Но еще одна корреляция, о которой мало кто говорит, — это распределительные коробки. Итак, давайте начнем с основ. Что такое распределительная коробка и как она работает?

The Spruce объясняет, что распределительная коробка, также называемая электрической коробкой, представляет собой место, где два или более электрических проводных соединения соединяются в одно за пластиковым или металлическим защитным контейнером. Эта распределительная коробка необходима в доме для защиты от перебоев в проводах, которые могут иногда вызывать пожары, среди прочего. Каждое свойство имеет либо несколько, либо несколько в том или ином месте. Конечно, существует множество вариантов распределительных коробок, как и для большинства вещей.

Пластиковые распределительные коробки

dba87/Shutterstock

По большей части все распределительные коробки изготавливаются из двух типов материалов, и один из этих материалов — пластик. Поскольку это самый дешевый вариант, большинство домовладельцев обычно предпочитают пластиковые распределительные коробки. Еще одна причина популярности пластиковых распределительных коробок заключается в том, что их не нужно заземлять, отмечает Home Addition Plus; это также упрощает и ускоряет их замену для электриков. Кроме того, пластиковая распределительная коробка была изобретена в 19 веке.00-х годов, что делает его все еще относительно новой концепцией.

Металлические соединительные коробки

RachenStocker/Shutterstock

Другим популярным среди домовладельцев материалом является металл. Металлические распределительные коробки наиболее известны своей долговечностью и устойчивостью. Однако, в отличие от пластиковых распределительных коробок, эти коробки должны быть заземлены для правильного использования, что также делает их более дорогими при покупке и установке. NJ Electric Service также отмечает определенные обстоятельства, когда эти типы коробок являются лучшим выбором, например, когда провода, которые они должны покрывать, сделаны из металлической оболочки или кабелепровода.

Стандартные распределительные коробки

RachenStocker/Shutterstock

Конечно, наиболее распространенным типом распределительной коробки является стандартная распределительная коробка. Это более чем вероятно для всех простых применений в доме, таких как выключатели света и розетки. The Spruce отмечает, что эти блоки также известны как одноганговые или одноганговые распределительные коробки. По большей части стандартные распределительные коробки имеют ширину 2 дюйма и высоту 3 дюйма. Одним из наиболее популярных аспектов стандартных распределительных коробок является то, что они могут быть соединены между собой, образуя более крупные коробки.

Распределительные коробки на две группы

a_v_d/Shutterstock

Как заявляет Home Depot, распределительные коробки с двумя или двумя постами обычно предназначены для двойного использования, например, в качестве комбинации выключателя света и розетки. Как и многие другие, этот тип коробки может быть разных форм и размеров; однако они обычно имеют квадратную форму. Их можно использовать для двойных комбинаций, таких как потолочный вентилятор и свет; тем не менее, настоятельно рекомендуется использовать настоящую распределительную коробку потолочного вентилятора.

Распределительные коробки с тремя постами

Wi6995/iStock

Менее используемой, но все же важной является распределительная коробка с тремя постами. Как и двухпостовая распределительная коробка, трехпостовая коробка просто вмещает на одно устройство больше, чем двухпостовая. Тем не менее, этот тип коробки менее распространен, потому что большинство устройств используются сами по себе или даже парами. Производители делают их для удобства; однако профессионалы могут создать ее, объединив одноблочную распределительную коробку с двухблочной распределительной коробкой. Анги отмечает, что, как правило, вы можете найти эти соединительные элементы в стиле старой или новой работы.

Четырехместные распределительные коробки

RichardMandsPhotography/iStock

Вы также можете установить четырехместные распределительные коробки для защиты электрических проводов. Хотя это возможно, настоятельно рекомендуется не превышать это значение и не комбинировать какие-либо другие распределительные коробки, чтобы сформировать большее количество распределительных коробок. Это может привести к нехватке и риску возгорания. The Spruce отмечает, что для распределительных коробок, используемых с несколькими устройствами, некоторые из них могут поставляться со встроенными кабельными зажимами. Это удобно с точки зрения организации и может предотвратить перепрошивку любого устройства.

4-дюймовые квадратные соединительные коробки

Kotoimages/Shutterstock

4-дюймовая квадратная распределительная коробка — это именно то, на что она похожа: она имеет размер 4 дюйма по всему периметру. Эти типы распределительных коробок в основном используются для проводников, которые разделены в двух или более направлениях в соответствии с Polycase. Подобно стандартной распределительной коробке, 4-дюймовая квадратная распределительная коробка обычно лучше всего подходит для стандартных выключателей света и розеток. Квадратные электрические блоки хорошо работают в качестве распределительных коробок, потому что в них достаточно места для сращивания проводов и других мелких компонентов.

Соединительные коробки круглого сечения

Alejandro Guzmani/Shutterstock

Круглые соединения поддонов имеют общее прозвище «коробки для блинов». Этот конкретный тип устройства лучше всего подходит для потолочных вентиляторов, светильников или других навесных устройств. Они очень мелкие, глубиной менее дюйма. Несмотря на простоту использования, Анги отмечает, что они не идеальны для любого предмета или устройства весом более 50 фунтов. Кроме того, к этим распределительным коробкам может быть подключено не более трех устройств. Добавление большего количества может вызвать риск нехватки и потенциального возгорания.

Соединительные коробки восьмиугольные/круглые

Walter Eric Sy/Shutterstock

Как и их название, восьмиугольные и круглые распределительные коробки имеют восьмиугольную или круглую форму. Хотя эти устройства очень похожи на круглые распределительные коробки, эти устройства могут иметь глубину до 3 дюймов. По словам Анги, круглые распределительные коробки также имеют специальную функцию, называемую крепежными элементами, которая позволяет устанавливать коробку, не требуя от подрядчика вырезания каких-либо отверстий в поверхности. Его можно просто прикрепить к поверхности, где прокладываются провода.

Распределительные коробки для потолочных вентиляторов

Лиза Ф. Янг/Shutterstock

Хотя вы можете легко использовать круглую распределительную коробку для потолочного вентилятора, у них на самом деле есть собственная распределительная коробка. По словам Хантера, их просто называют распределительными коробками потолочных вентиляторов. Обычно они имеют круглую или восьмиугольную форму. В отличие от распределительных коробок с круглыми панелями, распределительные коробки потолочных вентиляторов более прочны и могут выдерживать гораздо больший вес. Эти устройства должны быть установлены на что-то прочное, например, на потолочную скобу или балку.

Наружные распределительные коробки

paula sierra/Shutterstock

Самая большая и, возможно, самая важная из всех — наружная распределительная коробка. Их можно найти практически в любом месте на открытом воздухе, и у большинства объектов их несколько. Почти все наружные распределительные коробки устойчивы к атмосферным воздействиям и чрезвычайно долговечны. Polycase отмечает, что они бывают разных форм, размеров и даже дизайнов. Удобно, что есть также варианты крепления их к столбам или стенам. Они также не предназначены для использования на открытом воздухе и могут использоваться внутри помещений, хотя это не так распространено.
