Как подключить люстру — Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения.

В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Читайте также ⚒🏡💡

Как подключить люстру к проводке самостоятельно

Друзья!

Сегодня я вам расскажу как подключить люстру к сети. Как по мне, так подключить люстру к сети несложно. Сложнее установить её на потолок. Попадаются такие экземпляры, что и не знаешь что с ней делать. Но это уже другая тема. Мы же узнаем как подключить люстру к электропроводке.

Люстра это устройство, состоящее из нескольких лампочек, до десятка или нескольких десятков. И соединены эти лампы в люстре по- разному. А скорее всего, если вы купили люстру разобранном состоянии, да бывает и в собранном, лампы никак не соединены. Поэтому с самого начала проверяем схему соединения лампочек в вашей люстре.

Подключаем люстру для работы от одноклавишного выключателя

Первое и самое простое соединение это когда все лампочки в вашей люстре соединены параллельно. Такая люстра работает о от дноклавишного выключателя, при включении которого загораются все лампочки в люстре.

Вот схема соединения ламп в такой люстре:

Берем вновь купленную нами люстру и откручиваем крышку под которой скрыты проводники, которые идут от лампочек и провод подключения люстры к электропроводке. Обычно это место находится в самом низу относительно положения люстры в установленном состоянии. И если в магазине продавцы не соединили эти провода, то они и не соединены.

Вы можете, конечно, повесить люстру и так, но гореть она не будет. Так вот, чтобы наша люстра работала эти провода нужно соединить. Обычно провода, идущие от лампочек, один синего, второй коричневого цвета. Но бывает и других цветов. И если лампочек в вашей люстре много, то и проводов там куча. Берем и соединяем между собой все синие провода и соединяем между собой все коричневые провода – скручиваем их, заранее сняв с концов изоляцию.

Далее провода соединяем с проводом, который приходит сверху люстры ( провод который будет подключен к электропроводке). Обычно он желто-прозрачного цвета или бело-прозрачного, но может быть и другой расцветки. Этот провод может быть тройной, а чаще всего двойной.

Берем и соединяем скрученные синие провода нашей люстры с одним концом приходящего провода, а скрученные коричневые провода с другим кончиком. Накручиваем на места соединения колпачки СИЗ. Можно еще замотать колпачки и часть провода изолентой – для надежности изоляции. Есть и другие способы соединения проводников между собой, но я делаю так. Считаю что этот способ простой и надежный.Закрываем крышку. Люстра готова к установке на потолок.

Еще раз. Люстра с таким соединением будет работать от одноклавишного выключателя при включении которого будет загораться вся люстра целиком.

Если у нас проводка под одноклавишный выключатель, то в подрозетнике будет два провода, а на потолке тоже два ноль (синий) и фаза (белый или коричневый). Если другие расцветки – нужно звонить. Об этом я расскажу позже. Может быть и три провода – третий желто-зеленый (скорее всего земля, но может идти и от выключателя).

Подключаем два наших провода, которые идут от соединений с лампочками в люстре к синему и белому проводу, которые идут из потолка, то есть к земле и фазе.

Подключаем люстру для работы от двухклавишного выключателя

Теперь рассмотрим как соединить провода в люстре чтобы загоралась одна её часть а затем другая, или обе вместе.

Вот электрическая схема:

Смотрим на купленную нами люстру. Если это крючковая люстра (которая вешается на крючок и от верхней чашки идет цепочка на основную люстру), то от верхней чашки вниз на лампочки должно идти, как минимум три провода. Если потолочная, то там всё проще – провода от лампочек выходят в верхнюю часть, которая крепится непосредственно на потолке.

Сразу делаем что? Один из проводов, который идет от верхней чашки люстры через цепочку к месту соединения всех лампочек маркируем. Можно изолентой – один конец провода и другой. Так как провода по цвету одинаковые прозваниваем нужный нам тестером. Это пригодится нам при подключении.

Идем далее. Вскрываем ту полость в люстре куда выходят все наши провода и производим их соединение. Все синие (на фото черные)провода идущие от лампочек соединяем между собой и с отмаркированным нами проводом идущим от верхней чашки. Сюда пойдет ноль.

Коричневые провода (на фото белые), идущие от лампочек мы делим на две части в нужной нам последовательности (через одну лампочку, две через две, три через три и так далее – это зависит от вашей фантазии).

У нас получилось две скрутки коричневых проводов. Одну скрутку соединяем с одним проводом приходящим от верхней чашки, другую с другим проводом. Сюда будет подаваться фаза в зависимости от того какая клавиша на выключателе будет включена.

Накручиваем на скрутки колпачки СИЗ и изолируем изолентой. Все крышки ставим на место.

Теперь люстру нужно подключить к электропроводке.

Из потолка выходят три провода. Ноль обычно синий. К нему мы подключаем наш отмаркированный провод, на который приходят провода от всех лампочек. К двум другим проводам выходящим из потолка (это будет фаза, которая идет от выключателей) мы подключаем к двум другим проводам, которые идут от нашей люстры

Теперь закрепляем люстру на потолке и радуемся нашим новым освещением.

Аналогично подключается люстра, которая работает от трехклавишного выключателя. Для этого в подрозетнике должно быть четыре провода. Из потолка тоже должно выходить четыре провода. Но такое я встречал редко.

Теперь расскажу вам как узнать где на потолке общий провод (в основном это ноль, но может быть и фаза) если проводка старая одноцветная.

Итак, у нас выходит из потолка два одноцветных провода. Ну и фиг с ним. Люстру с двумя выходящими проводами я подключаю не прозванивая.

Если же люстра с тремя проводами и работает от двухклавишника -здесь нужно звонить. Иначе люстра буде работать неправильно.

Берем индикаторную отвертку. Выключатель в выключенном положении. Поочередно прикасаемся индикаторной отверткой к проводам выходящим из потолка.

Отвертка ни на одном проводе ничего не показывает – отлично ноль у нас общий. Включаем одну клавишу на выключателе, проверяем индикатором напряжение на проводах. Появилось напряжение на одном проводнике – замечательно – это фаза. Выключаем клавишу и включаем другую. Появилось напряжение на другом проводнике- замечательно – это тоже фаза.

Теперь включаем две клавиши и прикасаемся индикатором поочередно ко всем трем проводам. На двух горит индикатор, на одном не горит.

Вот где не горит – это ноль. Туда подключаем наш отмаркированный провод (общий). Ну а два других к двум другим оставшимся.

При подключении люстры не забываем отключить напряжение, желательно на щитке. Ну и проверить отсутствие напряжения индикатором. Всё это мы делаем в целях безопасности.

Если при выключенном выключателе на одном из проводов выходящих из потолка индикатор горит, то это значит что через выключатель идет ноль, а фаза идет напрямую от коробки.

Нужно удостовериться в этом при помощи тестера (мультиметра). Ставим переключатель мультиметра в положение измерения напряжения на величину от 300 вольт. Включаем выключатель (обе клавиши). Ставим один щуп мультиметра на провод, на котором мы наблюдали свечение индикатора (фазу), а второй поочередно на два других провода. Мультиметр должен нам показать напряжение 220 в (или около того) в обоих случаях. Всё верно!

Подключаем наш маркированный провод (общий) к фазному проводу, а два других к нулевым, которые идут через выключатель. Способ подключения может быть разный – это колпачки СИЗ, разъемы Wago , колодки и т.д. Естественно всё это дело изолируем и прикручиваем люстру к потолку.

Пожалуй всё, что я хотел рассказать про подключение люстры самостоятельно.

Если что-то упустил – пишите в комментариях.

Самое большое спасибо – это репост в соцсетях. Кнопки сбоку и внизу статьи.

Разрешите откланяться! До встречи на сайте.

Еще статьи на сайте

Как подключить люстру своими руками без ошибок

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про это-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности  — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Узнайте полезную информацию, как не платить за электроэнергию лишнего, из нашей новой статьи.

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

  • Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением
  • Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.  Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

  • От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
  • Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
  • Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
  • К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.
Видео: несколько советов по выбору люстры

Цены на люстры и потолочные светильники

Люстры и потолочные светильники

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Стандартная цветовая маркировка проводов

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную, то расцветка фазного провода может варьироваться:

Общая таблица цветовой маркировки силовых проводов

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

Кабель может иметь несколько фазных проводов

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

Индикаторы различного типа для проверки фазы
  • Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
  • Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
  • Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.
Проверка фаз на кабеле, выходящем из потолка
  • Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

Типовая электрическая схема подключения люстры с одной группой ламп
  • Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.

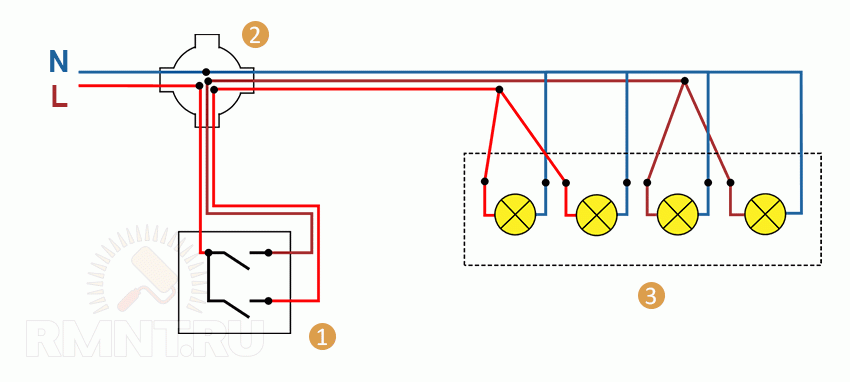

Схема подключения с двухконтактным выключателем и двумя группами ламп
  • В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони
  • И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

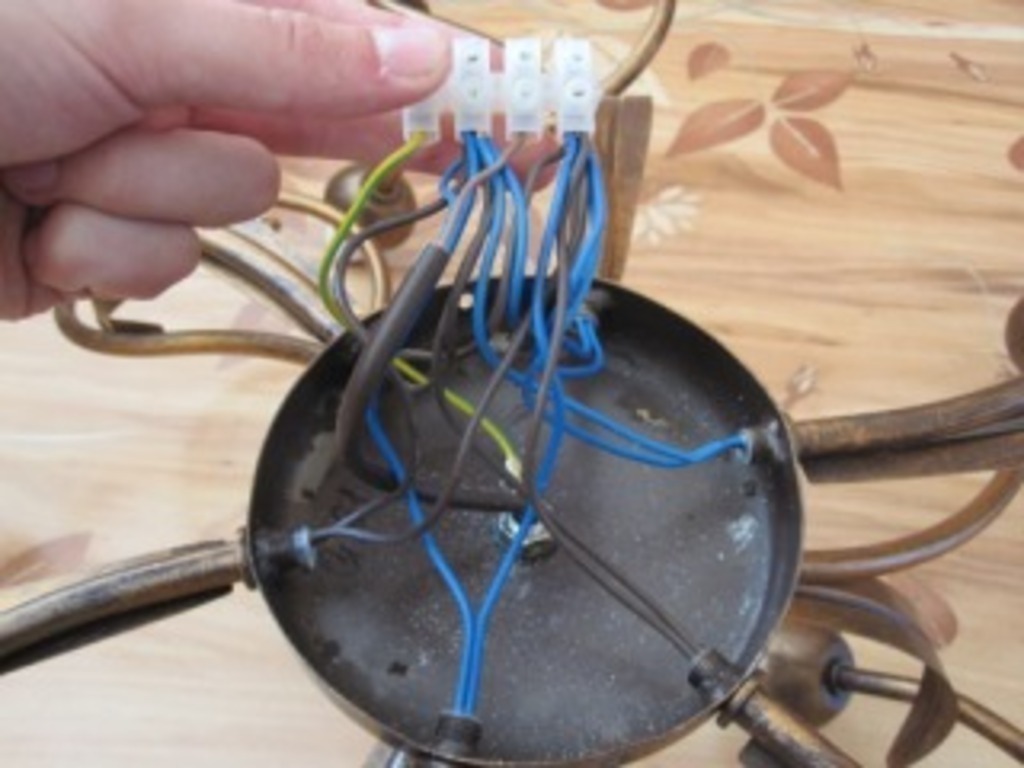

Проводка люстры разделена по группам и закреплена в клеммной колодке
  • Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив все выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается. После этого уже будет несложно распределить рожки по группам.
Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю



Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

Крюк-шуруп хорошо подойдет для деревянного потолка

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

Крюк, подвешенный на металлическом стержне

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

Металлический дюбель с крюком для пустотелых конструкций

После установки любого вида крюка следует его протестировать на нагрузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Люстра подвешивается на крюк, провода соединяются в клеммах

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Схема подвеса люстры на монтажную планку

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

Крестообразная монтажная планка

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Планка может крепиться около места выхода проводов

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай».

Так же, как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету, планировать размещение люстры на гипсокартонном потолке следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

  • В случае когда осветительный прибор — подвесного типа, устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление.

Анкерные крепления со шпильками

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же, как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

  • Если люстра консольного типа, то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес светильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант крепления люстры к гипсокартонному потолку

Цены на различные виды анкерных креплений

Анкерные крепления

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о расположении светильников на натяжном потолке, что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Установка светодиодных точечных светильников не так сложна, как кажется, на первый взгляд. Достаточно заранее продумать места установки приборов. И позаботиться о подборе правильной проводки. Остальная работа займёт не так много времени.

С каждым годом у светодиодных светильников появляется всё больше поклонников. Лампы накаливания, люминисцентные аналоги уходят в прошлое из-за низкой безопасности и экономности.

Светодиодные приборы долго служат, эффективно используют имеющиеся ресурсы. Даже после выхода из строя некоторые модели подлежат повторному ремонту. Потребуется знать некоторые особенности схемы, чтобы эксплуатация принесла лучшие результаты.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

  1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
  2. Далее сам поток переходит по конденсатору, ограничивающему ток.
  3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

  • Световой поток становится равномерным благодаря рассеивателю.
  • Резисторы или чипы, защищающие от резких изменениях в показателях.
  • Печатная плата, для впаивания светодиодов.
  • Радиатор, отводящий тепло.
  • Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
  • Диэлектрическая прокладка, между корпусом и цоколем.
  • Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

  1. Низкий уровень энергопотребления.
  2. Колоссальная светоотдача.
  3. Экологичность.
  4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

  1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
  2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
  3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

  1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
  2. E41. Его ещё называют «миньоном». Для маломощных ламп.
  3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

  • G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
  • GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
  • GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
  • GU5.3. Оснащают ими популярные лампы с обозначением MR16.
  • G4 – для ламп с миниатюрными размерами.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

  1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
  2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

  • От одного светильника к другому обходит фаза.
  • У последней лампочки в цепи ноль подают ко второму контакту.
  • Фаза проходит к выключателю, от распределительной коробки.
  • Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

  1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
  2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

  1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
  2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок. Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее.

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

  1. Обесточивание электрической сети.
  2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
  3. Проверка типа цоколей.
  4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
  5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

  1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
  2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
  3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

  1. Клеммники.
  2. Пассатижи.
  3. Строительный нож.
  4. Отвёртка.
  5. Кабель с достаточной длиной.
  6. Распределительные коробы.
  7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт.

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально. К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

  • Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

  • Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

  1. Светодиоды сильно греются. Потому применяют специальные радиаторы, отвечающие за охлаждение.
  2. Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
  3. При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Установка диодных светильников на натяжном потолке

Протяжка и закрепление отдельного кабеля нужны везде, где будут сами светильники. Монтаж натяжного потолка проводят после подготовительных работ. Работы проводят в таком порядке:

  1. В местах, намеченных ранее, монтируют профиль с круглой формой.
  2. Светильник потом вставляют в отверстие, прорезаемое в полотне.
  3. Выставление крепёжных стоек на одном уровне с полотном.
  4. Проводники выходят наружу через те же отверстия.
  5. На корпус светильника одевают термоизоляционное кольцо перед завершением установки.

Предложенный алгоритм подходит и для работы в помещениях вроде ванной комнаты.

Монтаж светильников на потолке из гипсокартона

Чтобы завершить монтаж светильников, достаточно сжать боковые распорочные пружины, завести корпус в отверстие, подготовленное заранее. Светильник без проблем правильно уходит в потолочную нишу при грамотном подборе диаметров. Главное – чтобы провода не оказались перегнутыми.

Для предварительного сжатия пружин запрещено использовать верёвки и куски проводов. Идеальный вариант – когда корпус свободно проходит через отверстие. Тогда потом проще будет демонтировать изделие, если возникнет необходимость.

Правила техники безопасности при подключении к сети

Основные советы уже были перечислены ранее. Главное – проводить любые работы по монтажу и демонтажу при отключенной сети питания. И внимательно проверять работу проводки перед началом эксплуатации.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

  1. Повреждённый элемент.
  2. Неправильно отключенный свет.
  3. Кратковременные виды мерцания.
  4. Периодичное отсутствие освещение.
  5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

  • Внешние воздействия.
  • Неправильная эксплуатация.
  • Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Полезное видео

Как подключить люстру. Инструкция | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. После выхода видеороликов и написании статей о подключении люстры, подключении двойного выключателя, подключении тройного выключателя и т.д., от Вас, уважаемый читатель, все равно не перестают поступать вопросы о подключении люстр, имеющих три, пять, семь и более ламп.

Эту статью было решено написать в виде инструкции, следуя которой Вы будете просто обязаны подключить люстру с любым количеством ламп к любому выключателю.

Чтобы исключить много «если» и совсем Вас не запутать инструкция будет состоять из трех частей. В первой части будут рассмотрены схемы освещения используемые в домах, электрическая проводка которых выполнена без защитного заземления.

Во второй части будут показаны схемы применяемые в домах, электрическая проводка в которых выполнена с защитным заземлением.

В третьей части будут рассмотрены все форс мажорные ситуации.

Однако всем рекомендую начинать с первой части, так как основные моменты и нюансы описанные в первой части в последующих повторяться не будут.

Электрическая проводка без заземления

1. Определяемся со схемой освещения в помещении.

Прежде чем приобрести люстру на желаемое количество ламп, необходимо определиться, подходит ли она к схеме освещения данного помещения. Это нужно сделать перед покупкой, чтобы зря не потратить свои ДЕНЬГИ.

Рассмотрим основные моменты, которые помогут при выборе люстры.

1. Допустим, в помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с одноклавишным выключателем, и все лампы включаются и выключается одновременно.

В этом случае делать ничего не требуется. Идем и покупаем люстру для работы с одноклавишным выключателем и вешаем ее на место старой.

2. В помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп.

В этом случае также делать ничего не требуется. Идем и покупаем люстру для совместной работы с двухклавишным выключателем и вешаем ее на место старой и следующие пункты этого параграфа пропускаем.

3. В помещении есть люстра, работающая совместно с одноклавишным выключателем, а Вы хотите установить двойной или тройной выключатель, чтобы сделать раздельное включение и выключение ламп (на рисунке изображена монтажная схема освещения с одноклавишным выключателем).

Раздельное управление лампами возможно только после доработки существующей схемы: для подключения двухклавишного выключателя добавляется одна жила провода, а для подключения трехклавишного – две жилы провода.

Дополнительные жилы ведутся от выключателя в распределительную коробку, а из коробки на потолок.

При выполнении монтажа проводки без распределительных коробок провода от выключателя ведутся на потолок, а все соединения выполняются в выключателе или на потолке.

Далее приведены варианты доработки схемы освещения.

При установке двухклавишного выключателя дополнительную жилу, обозначенную красным цветом, подключают к выходной клемме L2 правой клавиши выключателя и ведут на потолок через распределительную коробку.:

В схеме с трехклавишным выключателем две дополнительные жилы провода подключают к выходным клеммам L2 и L3 выключателя и также через коробку ведут на потолок:

Питающий ноль N проводом синего цвета приходит в распределительную коробку от общей нулевой шинки щитка, и из коробки уходит на потолок. На потолке его подключают к нулевому (общему) выводу люстры

Запомните. К выключателю и от выключателя ноль не ведется.

2. В магазине

Когда разобрались со схемой освещения идем в магазин и покупаем люстру. Однако при покупке есть момент, который надо выяснять сразу же у прилавка.

Необходимо УБЕДИТЬСЯ, что выбранная люстра ПРЕДНАЗНАЧЕНА для подключения к одинарному, двойному или тройному выключателю. Если дома установлен, например, двойной выключатель, то и люстру надо брать именно для работы с двойным выключателем. Иначе будут вопросы с включением и отключением ламп по группам.

Люстры выпускаются любо уже с собранной схемой под конкретный выключатель, либо же предлагается самостоятельно собирать схему и лампы разбивать по группам на свое усмотрение. В этом случае выводы ламп отставляют свободными.

3. Разбираемся с проводами и схемами люстр

Варианты количества выводов под конкретный выключатель

При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Для подключения к одноклавишному выключателю используются два вывода; для двухклавишного – три вывода, а для трехклавишного – четыре.

Однако здесь есть один нюанс, который надо учитывать при определении количества выводов. Во всех современных люстрах присутствует заземляющий проводник РЕ желто-зеленого цвета, который в схеме освещения не используется, но служит для защиты человека от действия электрического тока.

Одним концом проводник крепится к металлическому корпусу люстры, а вторым к заземляющему выводу, приходящему на потолок от щитка. Поэтому при подсчете выводов для подключения к выключателю заземляющий проводник не учитывается.

Варианты схем люстр при самостоятельной сборке.

1. Для подключения к одноклавишному выключателю все лампы люстры соединяются параллельно. От каждой лампы берется по одному выводу и соединяют вместе. Оставшиеся выводы также соединяются вместе. В итоге должно получиться две скрутки.

Если провода цветные, то каждый цвет соединяется вместе. Например. Из патронов выходят выводы коричневого и синего цвета. Тогда все синие выводы соединяются в одну скрутку, а все коричневые в другую.

Если все провода одного цвета, то от каждого патрона также берется по одному выводу и соединяются в одну скрутку, а оставшиеся выводы в другую.

2. Для подключения к двухклавишному выключателю лампы соединяют группами. Для пятирожковой люстры лампы группируют по схеме 2х3 и реже 4х1. Т.е при нажатии одной клавиши загораются две лампы, при нажатии второй клавиши загораются три лампы, а при нажатии обеих клавиш все пять ламп.

Схема подключения 2х3 очень простая. От каждой лампы берут по одному выводу и соединяют вместе. Получается скрутка из пяти выводов, которую подключают к потолочному нулю N.

Оставшиеся выводы пяти ламп соединяют в две скрутки, составленных из двух и трех дамп. Скрутку с двумя лампами подключают, например, к потолочному выводу L1, а скрутку с тремя лампами к выводу L2.

Таким же образом собирается схема 4х1. Выводы пяти ламп соединяют вместе и подключают к потолочному нулю N. Оставшиеся выводы так же разделяют на одну и четыре лампы, где группа из четырех ламп подключается, например, к фазному выводу L2, а оставшаяся лампа к L1.

Для шестирожковой люстры лампы группируют по схемам 4×2, 3х3 и реже 5х1. Все схемы собираются и подключаются по аналогичному принципу, описанному выше. Ниже приводятся три варианта монтажных схем.

3. В домашнем быту подключение к трехклавишному выключателю встречается редко, поэтому варианты схем таких люстр покажу только в качестве примера.

Первая схема составлена из трех пар ламп 2х2х2, где каждая пара управляется своей клавишей выключателя. От выходных клемм L1, L2 и L3 выключателя трехжильный провод подводится к соответствующим выводам люстры.

Следующая схема осуществляет раздельное управление одной, двумя и тремя лампами 1х2х3.

4. Подключение люстры

Перед подключением люстры желательно разобраться с потолочными выводами и найти фазу с нулем. Для поиска выводов воспользуемся индикаторной отверткой, определяющей наличие фазы на проводах.

Рассмотрим подключение люстры к двухклавишному выключателю. Предположим, что старая люстра уже снята и нам нужно просто повесить новую.

Следующие действия выполняются строго по пунктам и с полной осторожностью. Помните, что некоторые пункты придется выполнять под действующим напряжением:

а) Проверяем исправность индикаторной отвертки, а заодно смотрим степень яркости свечения ее индикатора при касании к фазе. Для этого рабочую часть отвертки вставляем в одно из гнезд розетки. Свечение индикатора покажет, в каком гнезде есть фаза.

б) Приступаем к проверке. Отключаем обе клавиши выключателя и индикаторной отверткой проверяем отсутствие фазы на всех потолочных выводах.

в) Включаем первую клавишу выключателя и индикаторной отверткой находим фазу на одном из потолочных выводах. Затем выключаем клавишу и проверяем отсутствие фазы на найденном выводе. Если фаза исчезла, то отмечаем или запоминаем, что это первый фазный вывод.

г) Включаем вторую клавишу и находим фазу на следующем выводе. Затем выключаем клавишу и проверяем отсутствие фазы на этом выводе. Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод.

д) Затем включаем обе клавиши и проверяем отсутствие фазы на оставшемся третьем выводе, являющемся потолочным нулем.

е) Теперь отключаем подачу напряжения в это помещение, дом, квартиру и приступаем к подключению люстры к потолочным проводам: фазные выводы люстры соединяем с фазными потолочными проводами, а нулевой (общий) вывод люстры с потолочным нулем.

ж) Подаем напряжение и проверяем работу освещения.

При несовпадении по одному из пунктов разбираемся с монтажом схемы освещения или правильностью подключения выключателя. Об этих неисправностях будет рассказано в следующих частях инструкции.

При подключении к одноклавишному и трехклавишному выключателям принцип поиска фазного и нулевого проводов остается таким же.

Ну и в завершении этой части предлагаю две монтажные схемы освещения.

Схема с двойным выключателем.

Питающее напряжение 220 В заходит в распределительную коробку. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.

Ноль N из распределительной коробки уходит на потолок и соединяется с общим выводом люстры. Имитация люстры составлена из трех ламп HL1, HL2 и HL3, включенных в две группы.

При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигаются лампы HL2 и HL3. При нажатии правой клавиши фаза с контакта L2 поступает на соответствующий вывод люстры L2 и лампа HL1 зажигается.
При одновременном нажатии обеих клавиш горят все лампы.

Схема с тройным выключателем.

При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигается лампа HL3.
При нажатии средней клавиши фаза с контакта L2 поступает на вывод L2 и зажигается лампа HL2.
При нажатии правой клавиши фаза с контакта L3 поступает на вывод L3 и зажигается лампа HL1.

При одновременном нажатии трех клавиш горят все лампы.

Продолжение следует.
Удачи!

советы по подключению разных видов люстр, схемы по подключению к выключателю

Покупка осветительного прибора в новое или свежее отремонтированное помещение – прерогатива женщины. Современный рынок осветительной техники поражает своим разнообразием и великолепием, и порой выбор хозяйки дома может быть весьма экстравагантен. А вот как подключить этот источник света в условиях имеющегося пространства и как справиться с тем количеством проводков, которые есть в вашей люстре и на вашем потолке, придется разбираться мужчине. Будем надеяться, что наши советы помогут вам, и в этой статье вы получите ответы на все интересующие вас вопросы о том, как подключить люстру в домашних условиях.

Даже если вы не очень сильны в электрике, базовыми знаниями на уровне школьной программы по физике все же владеете. И если помните, главным блоком каждого урока была техника безопасности. Соответственно, и в процессе подключения люстры такие правила есть, и их необходимо соблюсти.

Правила по технике безопасности, которых необходимо придерживаться в процессе подключения люстры.

  1. Проверьте напряжение в помещении, в котором вы собираетесь работать с осветительным прибором. Его нужно отключить. Одного выключателя будет недостаточно. Требуется отключение общего питания, выход к которому есть на щитке.
  2. Проведите тестовый анализ электропроводки. В основном в потолке имеется два провода. Один из них нулевой, другой – фаза. Они должны быть разомкнуты, чтобы не произошло взаимное соприкосновение. Проверить их можно с помощью индикаторной отвертки. При касании индикатором оголенных участков провода фаза даст сигнал в виде загорания светодиода. Желательно ее сразу пометить латинской L. На втором кабеле ставим букву N. Это общепринятая маркировка в электрике. Обращаем внимание на то, что эту проверку необходимо выполнять при включенном напряжении. Как только ее заканчиваем, автомат опять выключаем.
  3. Соедините провода для электрического контакта. Можно использовать способ соединения скруткой. Это на сегодня не самый распространенный, но допустимый вариант. Места скрутки только обязательно защищайте не изолирующей или ПВХ лентой, а специальными колпачками. Самый быстрый и эффективный способ соединения проводов с помощью клемм.

Как подключить разные виды люстр к источнику питания

Подключая осветительный прибор к источнику питания, обязательно обращайте внимание на количество проводов в люстре и на потолке, а также учитывайте особенности вашего выключателя в зависимости от того, сколько в нем клавиш.

На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель. Это заземление. В современных помещениях именно этот вариант наиболее распространенный.

Для удобства подсоединения все имеющиеся провода в люстре отличаются по цвету. Так, белый, коричневый или черный обозначает фазу, провод синего цвета – это ноль, а желтый или зеленый имеет защитную функцию и является заземлением.

Схемы подключения люстры к источнику питания

Стандартный светильник с одним плафоном особых трудностей не вызывает, потому как имеет простую схему подключения. Между собой соединяются провода соответствующего назначения одним из описанных выше способов – с помощью клемм либо скрутки.

Схема подключения современных осветительных приборов с тремя и более плафонами несколько отличается. В такой люстре вы найдете один желтый провод -это земля, и несколько синих и коричневых проводов, по два из каждого патрона.

Особенности подключения в условиях светового конструирования

Если вы хотите, чтобы загорались одновременно все лампочки, используете одноклавишный выключатель. Провода с каждого рожка, соединенные попарно еще изготовителем, собираете в одну цветовую жилу и подключаете светильник к потолку традиционным способом. То есть, коричневый провод на люстре подсоединяете к фазе на потолке, синий – к нулю. В случае отсутствия на потолке третьего провода имеющийся заземляющий проводник на люстре вы просто должны заизолировать.

Когда нужно подключить люстру с двумя проводками к имеющимся на потолке тремя, первым делом ищем фазу. Три провода, выведенные из распределительной коробки на потолок, говорят о том, что есть возможность подключения люстры к двойному выключателю. Два из них являются фазой, а третий – это нулевой проводник. Судя по тому, что ваша люстра имеет лишь два провода, лишнюю фазу на потолке нужно просто обесточить и заизолировать ненужный кабель. Далее подключаем люстру традиционным способом, как и в предыдущем описании.

Если же вы хотите, чтобы ваша люстра светилась каждый раз по-разному и была возможность выбора умеренного или яркого света, нужно, прежде всего, приобрести двухкнопочный выключатель. Им вы сможете регулировать включение нескольких или сразу всех лампочек. Дальше решаете, сколько же лампочек у вас будет загораться отдельно.

После определения количества отдельно светящихся ламп вам необходимо разъединить все провода на люстре, обозначающие фазу. Соединяем между собой те из них, которые подключены к выбранным источникам. К примеру, ваша люстра состоит из 10 лампочек, а вам хочется, чтобы отдельно загорались 6. Тогда вы делаете две фазные жилы – из выбранных шести формируете один провод, а из остальных второй. Ноль и землю не трогаете. Изначально, все провода с нулем соединены в один пучок.

Дальше технология подключения та же, что и с одним плафоном. Только теперь с люстры у вас идет две фазные жилы – вы их подключаете к потолку. Общую жилу с нулем соединяете с таким же кабелем, и заземление крепите к крюку, на который вы повесите затем свой светильник. Все провода обязательно хорошо изолируйте, чтобы в дальнейшем не возникло никаких проблем с электричеством.

Схема подключения люстры к выключателю

Немало вопросов у домашних мастеров вызывает также схема подключения центрального объекта освещения к выключателю, особенно если речь идет о двухклавишном варианте.

Основное, что должен понимать каждый, кто берется за работу с электричеством, это безопасность эксплуатации осветительных приборов. Поэтому производя монтаж схемы, внимательно следите за тем, чтобы провод, несущий фазу, проходил к светильнику через выключатель, а рабочий ноль шел напрямую с щитка на место, где будет крепиться ваш главный источник света. В случае перегорания одной из лампочек — при правильном подсоединении проводов — вы без труда сможете сделать ее замену, просто нажав на выключатель. Комната будет обесточена.

А теперь попробуем разобраться в том, как же правильно подключить тот или иной вид светильника к разным видам выключателей.

  1. Подключение люстры с одним плафоном к обычному выключателю — довольно простая процедура. Прежде всего, выключатель надо разобрать, снять с него коробку и присоединить к проводам. Из распределительной коробки напрямую подключаем ноль к такому же проводу в источнике освещения. Фазу же, представленную коричневым или белым проводом, подводим не только к осветительному прибору, а и к выключателю.
  2. Как быть, если выключатель стандартный, а световой прибор имеет несколько лампочек и соответственно много проводов? Необходимо соединить все провода на люстре, обозначающие ноль, и подсоединить их к проводам в распределительной коробке. А затем то же самое сделать с электропроводами — фазой, но подключить их к выключателю.
  3. Как подсоединить люстру к двухклавишному выключателю? Схема работы практически та же самая. Разница лишь в том, что теперь вы имеете дело с несколькими разноцветными проводами, и из выключателя возвращается не один, а два источника с фазой, которые соединяются попарно с одноименными проводами на потолке. Ваша задача – соединить между собой все провода и фазы по определенному цвету.

После того как все работы по соединению и подключению проведены, смело прикручиваем свой светильник к потолку и наслаждаемся своим мастерством и красотой освещения.

Как подключить фары последовательно? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем руководстве по монтажу основной электропроводки мы покажем , как подключать точки освещения в быках? . Хотя мы знаем, что последовательное соединение для бытовой электропроводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электроприборы.

Как подключить фары последовательно?

На рисунке выше все три световые точки соединены последовательно. Каждая лампа подключается к следующей, т. Е. L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключен к тогда напряжение питания.

согласно аналогии с последовательной схемой протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение отличается, в отличие от параллельной схемы, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков схемы последовательного освещения, добавление или удаление одной лампы из схемы повлияет на всю схему, т. Е. Другие лампы будут тускнеть в свете, а другие подключенные устройства и приборы не будут получать достаточное или требуемое рабочее напряжение, потому что Напряжение в последовательной цепи разное в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в эту схему, просто подключив проводники L и N к другим лампам, но они не будут гореть соответственно. к номинальной выходной эффективности.Короче говоря, добавление дополнительных лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Еще одним серьезным дефектом цепи последовательного освещения является то, что, поскольку все лампы или лампы подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рисунке ниже. Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает правильно i.е. лампочки светятся.

Фонари, подключенные последовательно.

Недостатки последовательной цепи освещения.

  • Обрыв провода, отказ или удаление любой отдельной лампы приведет к разрыву цепи и остановке работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
  • Если добавить в цепь последовательного освещения больше ламп, их яркость снизится. потому что напряжение делится в последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.
  • Серийная проводка представляет собой проводку типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно, или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
  • Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь. Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
  • Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
  • В соответствии с будущими потребностями, в текущую последовательную цепь следует добавлять только те электроприборы, если они имеют тот же номинальный ток, что и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, то есть лампочки, вентилятор, обогреватель, кондиционер и т. Д., Имеют разные номинальные токи, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

  • Для последовательной проводки требуется меньший размер кабеля.
  • Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
  • Последовательная цепь не может легко получить накладные расходы из-за высокого сопротивления при добавлении дополнительной нагрузки в цепь.
  • Срок службы батареи в последовательной цепи больше по сравнению с параллельной.
  • Это наиболее простой способ подключения электропроводки, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.
Недостатки последовательной цепи освещения

Полезно знать:

  • Переключатели и предохранители должны быть подключены через линию (под напряжением).
  • Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
  • Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.

Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых областях. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие учебные пособия по базовой домашней электропроводке:

Как подключить лампу к релейному модулю DIY для популярного переключателя хлопка

Просмотры сообщений: 429

Если вы попали на эту страницу из поисковой системы, мы рекомендуем вам посетить следующие страницы:

1.О релейном модуле для популярного clap_switch (получить описание этого комплекта)

2. Как подключить хлопушку к релейному модулю

3. Как использовать релейный модуль и хлопковый выключатель для управления электроприборами

В этой статье мы собираемся описать, как вы можете использовать «clap_switch module + relay_module» для освещения приборов 100–240 В. Когда мы говорим, что устройство на 100–240 В используется с переключателем хлопка, это обычно лампа / лампа / лампа CFL (компактная люминесцентная лампа). Эта статья предназначена для абсолютных новичков, поэтому мы постараемся объяснить все мелкие детали.

На следующем рисунке показана основная установка для зажигания лампочки.

Как видите, есть два провода, которые идут внутри патрона лампы и к двухконтактной вилке сети.

Для работы такой лампы просто обрываем один из проводов и подключаем обломанные концы к реле. Один конец идет к точке NC или NO, а другой — к общей точке или полюсу (P). Прочтите статью , чтобы узнать о подключении устройства к реле.

Вот как вы подключаете лампу к комбинации комплектов

Подробное описание:

Теперь давайте подробно рассмотрим иллюстрацию выше.В последнем разделе этой статьи я показал видео, в котором я управлял люминесцентной лампой 220 В. Трубка подключается к сети с помощью двух проводов, показанных ниже. Я снял внешнюю изоляцию с помощью инструмента для зачистки проводов.

НЕ ПОДКЛЮЧАЙТЕ ПРОВОД К СЕТИ 220В / 100В, ПОКА ВЫ НЕ ЗАВЕРШЕТЕ ВСЕ ЭТАПЫ.

Шаг 1. Используйте инструмент для зачистки проводов, чтобы разрезать внешнюю изоляцию.

Шаг 1. Используйте инструмент для зачистки проводов, чтобы разрезать внешнюю изоляцию.Используйте инструмент для зачистки проводов, чтобы сломать изоляцию.

Шаг 2 — Разорвите один из проводов. ПОМНИТЕ: НЕ ПОДКЛЮЧАЙТЕ ПРОВОД К СЕТИ, КОГДА ВЫ РЕЗЫВАЕТЕ ПРОВОД.

Шаг 3 — Снимите изоляцию с обрыва провода

Шаг 4. Соедините два куска небольших проводов (правильно припаяйте провода)

Шаг 5- Закройте спаянные (соединенные провода) липкой изоляционной лентой

Шаг 6 — Ослабьте винтовой зажим

Шаг 7 — Вставьте провода в клемму

Шаг 7.2- Затяните винт так, чтобы проволока не выходила легко

Шаг 8 — Закройте контакты реле и винтовых клемм, чтобы случайное прикосновение к клеммам не повредило вам

Шаг 9 — Подключите батарею 6 В или 9 В к выключателю хлопка, и ваше устройство готово. Включите источник питания с помощью переключателя SPDT на печатной плате. Закрепите его на стене или внутри шкафа и включайте лампу хлопком.

ПРИМЕЧАНИЕ: ХРАНИТЕ НАБОР ОТ ДЕТЕЙ.НЕ ПРИКАСАЙТЕСЬ К 3-КОНТАКТНОМУ ВИНТУ ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ, МОЖНО ПОЛУЧИТЬ ПОРАЖЕНИЕ ТОКОМ. УДЕРЖИВАЙТЕ КОМПЛЕКТ ВНУТРИ КОРПУСА ИЛИ ЗАКРЫВАЙТЕ ОТКРЫТЫЕ ЧАСТИ ИЗОЛЯЦИОННОЙ ЛЕНТЫ.


Этот набор доступен в нашем интернет-магазине.

Пошаговое руководство и видео — блог Reolink

застрял в , как проложить провода камеры безопасности или кабели снаружи или в вашем доме? Здесь вы получите пошаговое руководство, которое покажет вам, как установить проводку наружной и внутренней камеры видеонаблюдения.

Даже если вы впервые подключаете кабели для камеры видеонаблюдения, вы можете проложить проводку для камеры видеонаблюдения через чердаки / стены, для входной / задней двери, приемной, переднего / заднего двора, цеха, спальни, гаража, склада, подвала , автостоянка, ферма, подъезд, даже наверху и т.д. быстро и легко.

Большой совет : Если вы выберете камеры видеонаблюдения с батарейным питанием, вы можете просто разместить их на улице или в помещении, не беспокоясь о проводке и кабелях.

ПОДОЖДИТЕ! Ознакомьтесь со специальными предложениями перед отъездом:

Прямо сейчас вы можете получить ЭКСКЛЮЗИВНЫЕ И БОЛЬШИЕ скидки на широкий спектр камер и систем видеонаблюдения Reolink, беспроводных и подключенных к сети, внутри и снаружи.

Полезное руководство по прокладке проводов камеры видеонаблюдения

Основные вещи, которые вам понадобятся для подключения камер видеонаблюдения

Когда вы собираетесь проложить провода камеры видеонаблюдения снаружи или внутри, вы должны подготовить следующие необходимые предметы.

Для камер безопасности PoE :

  • Кабели камеры безопасности Cat 5/6
  • Сверло
  • Рыболовная лента
  • Форсунки PoE

Для беспроводных камер видеонаблюдения (без аккумулятора) :

  • Электропровода
  • Сверло
  • Рыболовная лента
  • Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения :

  • Разъемы BNC RG-59
  • Инструмент для обжима RG-59
  • Инструмент для снятия изоляции RG-59
  • RG-59 / syv-75-5 коаксиальные провода
  • Ствол BNC
  • Кусачки
  • Инструмент для обжима стандартной проволоки
  • Изолента

Перед тем, как проложить кабели, вы можете взглянуть на схему проводов камеры наблюдения ниже.

Схема подключения IP-камеры безопасности WiFi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Здесь вы можете увидеть лучшие инструменты для сверления отверстий. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. Д., Необходимы трубы из ПВХ / металла.

Часть 1. Как проложить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по настройке

Прокладка проводов камеры видеонаблюдения внутри вашего дома, например на чердаке, потолке, сайдинге и т. Д.намного проще, чем внешняя работа.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы скрыть или проложить провода в вашем доме.

Шаг 1. Прежде чем прокладывать кабели для камер видеонаблюдения, спроектируйте центральный узел наблюдения. Место, где вы размещаете свой NVR / DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Разумное размещение вашего NVR / DVR в вашем доме может помочь вам избавиться от беспорядка с проводкой.

Это место должно быть легкодоступным, чтобы вы могли удобно подключить камеру наблюдения из любой точки дома.Чердаки и ваш интернет-роутер — идеальные места для NVR / DVR.

Примечание : Здесь вы можете получить полезные советы по размещению камер (систем) видеонаблюдения.

Шаг 2 . Отключайте питание при прокладывании проводов камеры видеонаблюдения, чтобы защитить вашу личную безопасность и избежать повреждения устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры безопасности и аналоговой камеры безопасности), и используйте выпрямленную металлическую вешалку для одежды, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов прокладки проводов камеры видеонаблюдения через стены, потолок, виниловый сайдинг и т. Д.

Если вы проложите кабель Ethernet Cat 5/6 от камеры видеонаблюдения, вы можете просто просверлить отверстие для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором / сетевым видеорегистратором слишком велико, вы можете добавить инжектор PoE.

Шаг 4 . Зазор / отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить.Оставьте внутри несколько футов дополнительных проводов как для завершения, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам определить, какая камера видеонаблюдения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры видеонаблюдения, например на чердак, под потолок, в подвал или в подвал, и просверлите отверстие в верхней или нижней стеновой плите в той же полости.

Шаг 6 . Прикрепите провода с помощью рыболовной ленты, чтобы выловить провода камеры наблюдения.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться напарник, который проведет за вас провода). Не забудьте использовать защитный кожух или кабелепровод камеры видеонаблюдения для защиты кабелей.

Надеюсь, что вышеприведенное пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак / стену? Как установить камеры видеонаблюдения в моем двухэтажном доме?

Как спрятать провода камеры видеонаблюдения в доме

Если вы не хотите, чтобы провода камеры видеонаблюдения испортили ваш текущий декор дома, вы можете попробовать следующие советы, чтобы спрятать провода камеры видеонаблюдения внутри.

Решение 1. Когда вы просверливаете отверстие для проводки IP-камеры, например, проводя камеры через потолок, вы можете спрятать кабель камеры безопасности с помощью ограждений.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри дома или проведите им к задней части мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и закрасить их тем же цветом, что и стены.

Решение 3. Проложите провода камеры наблюдения за плинтусом в вашей комнате.

Решение 4. Еще один возможный способ скрыть кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры видеонаблюдения от глаз и защитить их от пыли и внешних повреждений.

Любитель DIY разместил на YouTube видео с инструкцией по установке камеры видеонаблюдения в своем доме. (Он прячет провода камеры наблюдения под столом. Какая отличная идея!) Вы можете посмотреть видео ниже.

Если вам нужно установить проводку для наружной камеры видеонаблюдения, вы можете получить подробное руководство, приведенное ниже, по прокладке проводки для камеры безопасности снаружи.

Bump: Если вы хотите, как спрятать провода камеры наблюдения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры видеонаблюдения за пределами

Когда вам необходимо установить IP-камеры на открытом воздухе, монтаж кабелей для наружных камер видеонаблюдения является ключевым процессом.

Вы можете проверить руководство по подключению ваших камер видеонаблюдения от вашего дома к удаленному участку, например, подъездной дорожке, изолированному гаражу, палисаднику и т. Д.и шаги по установке кабелей камеры видеонаблюдения изнутри вашего дома наружу, например, на крыльцо.

1. Как запустить камеры видеонаблюдения из вашего дома в удаленное место

2. Как проложить кабели для камеры видеонаблюдения от вашего дома до ближайшей точки

3. Как спрятать провода камеры слежения за пределами

1. Как запустить и скрыть провода камеры видеонаблюдения снаружи: проект дальней связи

При прокладке проводов камеры видеонаблюдения снаружи (особенно при работе на большие расстояния) вы можете закопать кабели, чтобы защитить их от закалки.

Шаг 1 . Спланируйте маршрут проводов камеры наблюдения. Найдите достаточно короткий и легкий путь, чтобы закопать трубы, чтобы упростить работу по захоронению.

Шаг 2 . Вам необходимо использовать ограждение для проводов, ПВХ или металлические каналы для защиты проводов домашних камер видеонаблюдения от несанкционированного доступа как людьми, так и животными — белками (проверьте этот пост, чтобы узнать, как от них избавиться), птицами и т. Д.

Совет редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камеры видеонаблюдения, не забудьте оставить петли для капель, чтобы вода не попадала в розетки через отверстие.

Шаг 3 . Если вам нужно запитать камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5 / 6, поскольку кабели PoE могут обеспечить как соединение для передачи данных, так и электроэнергию для ваших камер безопасности PoE. Что касается беспроводных камер видеонаблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание для беспроводных камер безопасности. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 .Просверлите отверстие для вывода проводов камеры видеонаблюдения от вашего дома. Вырезав отверстие в стене, вставьте сверло, чтобы просверлить отверстие, чтобы через него можно было провести провода. Не забудьте использовать угловое сверло с коронками для сверления отверстий большого диаметра.

Держите отверстия на шпильках по центру. Просверлить отверстие в стене намного проще, чем сверлить в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло пробивает стену.

Шаг 6 .Закопать электрические провода / сетевые кабели. Перед тем, как проложить провода для камер видеонаблюдения, необходимо проложить кабелепровод из ПВХ минимум на 18 дюймов и 6 дюймов для металлического кабелепровода в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Сейчас дырки уже проделаны. Дальше идут ходовые провода. Выловить проволоку довольно легко, если прикрепить ее с помощью рыболовной ленты или троса. Оберните оголенный провод через петлю из рыбьей ленты и скрутите конец проволоки вокруг себя.Оберните изолентой конец петли и проволоки. Теперь вы готовы тянуть за провода.

Шаг 8 . Вытяните провода камеры безопасности. Когда один человек встанет для подачи проводов, равномерно потяните за все провода. Следите, чтобы провода не перепутались. Что касается человека, тянущего за провода на другом конце, тяните за провода медленно, например, с интервалом в 2–3 фута. Если тянуть слишком быстро, провода могут оборваться и пальцы вашего партнера будут защемлены.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для ваших уличных камер видеонаблюдения PoE или как установить провода питания для наружных беспроводных камер видеонаблюдения?» . Надеюсь, что приведенное выше подробное руководство будет полезно.

2. Как установить провода камеры видеонаблюдения изнутри наружу

Если вы просто прикрепите камеру видеонаблюдения к кирпичу за пределами вашего дома, например, проложите провода камеры видеонаблюдения к жесткой доске, процесс установки будет довольно простым.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для подключения кабеля камеры PoE).

Для уличных беспроводных камер видеонаблюдения вам просто нужно просверлить отверстие для прокладки кабелей питания к ним.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью ограждений.

Совет редактора: Проведя провода для камер видеонаблюдения снаружи, не забудьте скрыть отверстия.В противном случае влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в точки электрических подключений, что может вызвать серьезные проблемы, требующие дорогостоящего ремонта.

Вот несколько полезных советов, как закрыть отверстия для проводов камеры видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон и уплотнение канала.

• Установите водонепроницаемые наружные покрытия или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камеры слежения за пределами

Один из лучших способов спрятать камеры видеонаблюдения снаружи — это проложить могильные провода.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер видеонаблюдения.

Шаг 1. Спланируйте маршрут для прокладки проводов IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, чтобы облегчить работу по захоронению.

Шаг 2. Подготовьте трубы для электромонтажа, например металлические трубы, ПВХ и т. Д.

Шаг 3. Отметьте точки, в которых вам нужно просверлить отверстия.

Шаг 4. Закопать трубы.В соответствии с Национальными правилами установки электрооборудования, трубопровод из ПВХ должен быть заглублен на глубину не менее 18 дюймов, для металлических труб — 6 дюймов.

Шаг 5. Пора проложить кабели камеры видеонаблюдения. Используйте рыбную ленту, чтобы натянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от суровых погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру видеонаблюдения и прячет провода камеры видеонаблюдения снаружи в распределительной коробке.И выглядит красиво!

Обновление , 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

Предупреждение «Проведите провода камеры видеонаблюдения»

Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий металлический кабель, располагались на расстоянии 1-1 / 4 дюйма или более от края шпильки (рис. A) для защиты проводов. от гвоздей и шурупов.(Винты и гвозди 1-1 / 4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, входят в шпильки примерно на 3/4 дюйма)

Когда вам нужно закопать провода камеры видеонаблюдения, сначала прочтите указания по установке подземных проводов, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Подключение камеры видеонаблюдения — ключевой процесс установки камер видеонаблюдения. Есть еще несколько мелких шагов, чтобы завершить установку.

Вы можете выполнить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры наблюдения.

1. Беспроводные камеры видеонаблюдения

2. Камеры видеонаблюдения PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить камеры видеонаблюдения с беспроводным питанием от батарей

Беспроводные камеры видеонаблюдения питаются от батарей и передают данные через Wi-Fi, что делает этот тип камер видеонаблюдения полностью беспроводным сверху вниз.

В качестве типичного примера мы возьмем камеру видеонаблюдения Reolink Argus 2 с батарейным питанием.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, и тогда вы услышите устные инструкции, которые помогут вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру наблюдения без сверления или установки, попробуйте эту.

2. Как установить камеры безопасности PoE

Камеры видеонаблюдения

PoE полагаются только на кабель Ethernet Cat 5/6 для передачи данных и мощности, что упрощает настройку камеры этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Протяните кабель Ethernet от камеры к маршрутизатору или сетевому видеорегистратору Reolink.

Шаг 3 . Загрузите и запустите приложение Reolink на свои мобильные телефоны.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в LAN, камера будет автоматически добавлена ​​в ваш телефон.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Как установить беспроводные камеры наблюдения

Беспроводные камеры видеонаблюдения зависят от сигнала Wi-Fi для передачи данных, при этом для подачи питания требуется кабель.

Вы можете ознакомиться с приведенным ниже руководством по установке, чтобы получить полную процедуру установки для беспроводных камер видеонаблюдения.

Шаг 1. Установите камеру рядом с розеткой.

Если сетевая розетка находится немного далеко, вы можете проложить кабель питания для ваших беспроводных камер наблюдения.

Шаг 2 . Подключите камеру к розетке.

Также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для начальной настройки. После этого вы можете удалить сетевой провод.

Шаг 3 . Загрузите и запустите приложение Reolink на свой iPhone или мобильные телефоны Android.

Камера будет автоматически добавлена ​​в ваш смартфон при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции в глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры наблюдения должны быть подключены к DVR для работы. Другими словами, камера видеонаблюдения этого типа не может работать автономно.

Аналоговые камеры видеонаблюдения сложнее установить по сравнению с типами IP-камер, поскольку камерам нужны кабели для подачи питания, а также их необходимо подключать к DVR с помощью коаксиальных проводов.

Вы можете проверить руководство по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение цифрового видеорегистратора и положение установки аналоговых камер видеонаблюдения.

DVR должен располагаться рядом с роутером и розеткой.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы получить удаленную потоковую передачу в реальном времени.

Вы также можете подключить DVR к монитору с помощью кабеля HDMI для просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолок, одно- или двухэтажные дома, стены с лепниной, виниловый сайдинг и т. Д. С помощью вышеперечисленных пошаговых инструкций.

Помимо приведенного выше подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать больше о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы «Запуск кабеля камеры безопасности»

Некоторые читатели прислали нам электронные письма с вопросами о более подробной информации о прокладке проводов для камер видеонаблюдения, таких как схема проводов, соединения, типы и т.

Мы решили добавить часть, которая призвана решить проблемы наших читателей с камерами видеонаблюдения и системными проводами. Предлагаем вам добавить свои собственные идеи в комментарии ниже! Мы изложим ваше мнение в этой статье!

Q 1. Какова длина и как далеко от можно проложить провода камеры безопасности

A 1 : Ну, это зависит от источника питания камеры видеонаблюдения и дальности подключения к сети.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения в пределах 330 футов без проблем с падением напряжения.Чтобы обеспечить стабильную работу беспроводных камер видеонаблюдения с сетевым подключением, проложите кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После разводки проводов камер видеонаблюдения снаружи, вы можете добавить клетку для проводов камеры видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете проложить провода камеры наблюдения за пределами рекомендованного диапазона, примите во внимание следующие советы:

• Добавьте расширитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры видеонаблюдения для наблюдения за объектами вне сети.

Q 2. Как соединить провода питания камеры наблюдения

Можно ли сращивать провода камеры видеонаблюдения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с помощью приведенного ниже подробного руководства по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и удалить полдюйма изоляции с конца проводов.Будьте осторожны, чтобы не поранить пальцы при перерезании проводов.

Шаг 2 . Соедините кабели вместе (проволочными гайками), скручивая оголенные медные концы. Убедитесь, что вы скручиваете положительный провод от одного провода к другому (так же, как и отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя соединители для проводов камеры наблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец соединителя. Проделайте то же самое с другим положительным проводом и 2 отрицательными проводами.

Не забудьте использовать датчик камеры видеонаблюдения, чтобы проверить величину электрического тока, который может пропускать провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к неисправности камеры видеонаблюдения. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры наблюдения не работают.

Q 3. Какие типы проводов камеры видеонаблюдения

A 3: При прокладке проводов для ваших камер видеонаблюдения использование кабеля подходящего типа избавит вас от головной боли и звонков в службу технической поддержки для решения проблем, которых не должно было случиться.

Типы проводов для камер видеонаблюдения

обычно включают 3 основных типа: кабели Ethernet Cat 5/6, сиамские кабели и кабели plug-and-play.

Кабели Ethernet Cat 5/6 — этот тип проводов камеры видеонаблюдения передает данные видео / изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что обеспечивает более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная информация: Прочтите этот пост, чтобы узнать больше о IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер видеонаблюдения обычно бывает двух типов: RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к DVR. Провода 18/2 — это 2 отдельных провода калибра 18, используемых для передачи энергии от источника питания к камерам.

Plug-and-play провода — этот тип кабеля для камер видеонаблюдения имеет разъемы для видео и питания.Длина передачи данных по проводу камеры наблюдения составляет 25, 50, 100 и 150 футов.

Обратной стороной проводов камеры безопасности PnP является то, что они не могут обеспечить высококачественное видео и передачу энергии по сравнению с двумя вышеупомянутыми типами. И кабели не могут передавать данные сигнала дальше 150 футов.

Q 4. Как установить ограждения проводов для камер видеонаблюдения (запрошено читателем в комментарии)

A 4 : Существует 2 основных типа ограждений для проводов камер видеонаблюдения.

Один из типов выглядит как клетка, которая обычно используется для защиты камеры видеонаблюдения от закалки.

Другой тип обычно имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, солнечного света и т. Д.

Выполните следующие шаги, чтобы установить ограждения проводов для защиты проводки камеры наблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 .Используйте ограждение для проволоки, чтобы закрепить связку проволоки.

Шаг 3 . Прикрепите ограждение провода несколькими винтами.

Готово!

Если у вас есть какие-либо вопросы или идеи по поводу «Как установить провода камеры видеонаблюдения», оставьте их в комментарии ниже! Мы представим ваши вопросы и идеи в статье !

Руководство по установке

— Лампы Friendship

Руководство по установке лампы Friendship

Спасибо за покупку лампы Дружбы! В кратчайшие сроки вы сможете общаться со своими новенькими лампами!

Если вам нужен groupID, вы можете сгенерировать его здесь.

На этой странице:

  • Руководство по настройке видео
  • Руководство по быстрой установке
  • Как использовать лампу дружбы
  • Расшифровка цветового кода

Как настроить лампу дружбы?

Посмотрите это видео, чтобы узнать, как настроить лампу для дружбы на большие расстояния!

Руководство по установке
Руководство по быстрой установке
Включите!

Подключите лампу к зарядному устройству USB или ноутбуку с помощью прилагаемого кабеля USB.Лампа станет синей, а через несколько секунд станет красной.

Find the Friendship Lamp Wifi

Когда индикатор горит красным, подключитесь к новой сети Wi-Fi с именем «FriendLamp_xxxxx».

Вы можете сделать это с помощью мобильного телефона или ПК / MacBook.

Нажмите Настроить Wi-Fi

После подключения к Wi-Fi появится всплывающее окно с просьбой войти в систему Wi-Fi, нажать всплывающее окно, и вы перейдете на страницу входа.

Если всплывающего окна нет, перейдите в веб-браузер и введите следующий адрес в адресное поле «192.168.4.1», после чего вы попадете на ту же страницу.

Подключите лампу к дому Wi-Fi
  1. На следующей странице должны быть перечислены все сети Wi-Fi в вашем районе. Если ваша сеть не отображается, нажмите ссылку сканирования внизу страницы.
  2. Как только вы увидите свою сеть Wi-Fi, нажмите ее и введите пароль Wi-Fi.
  3. Наконец, что наиболее важно, введите выделенный вам GroupID , который вы получили по электронной почте. В качестве альтернативы вы можете создать новый GroupID здесь. Тот же GroupID должен использоваться для всех ламп в вашей сети.

Как пользоваться лампой дружбы

Лампа дружбы имеет несколько функций, и все они управляются с помощью всего одной чувствительной сенсорной кнопки !

Дружба Функции лампы Пояснение
Контакты другие лампы С помощью single touch вы можете связаться со всеми другими лампами на вашем GroupID.
Изменить цвет У нас есть много цветов на выбор с нашей лампой дружбы, когда вы удерживаете палец на сенсорной кнопке , варианты цвета начнут циклически переключаться. Просто удерживайте, пока не увидите нужный цвет. Лампа будет гореть еще 5 секунд, а затем погаснет.
Выключить лампу Если по какой-либо причине вы хотите, чтобы лампа перестала светиться, вы можете просто удерживать кнопку в течение 2 секунд, и отпустить, и вы выключите лампу.Обратите внимание, что если вы или ваш друг прикоснетесь к лампе дружбы, она снова включится, поэтому вам не нужно беспокоиться о том, что вы отключите друга.
Изменить настройки WiFi Хотя вам, скорее всего, этого делать не нужно, но вы можете войти в режим настройки WiFi, нажав кнопку примерно на 30 секунд . Вы заметите, что лампа переключает все цвета несколько раз, но в конце концов она станет тускло-красной и останется такой же.На этом этапе вы можете подключиться к Wi-Fi лампы Friendship Lamp и изменить настройки WiFi для GroupID. Это может быть полезно, если вы хотите убедиться, что лампы находятся в одной сети, если они не работают должным образом.

Цветовые коды

Лампа показывает, что она делает, показывая любой из следующих цветов:

Тускло-синий — я просто включаю и подключаю
Тусклый красный — мне не удается подключиться к Wi-Fi, и я хочу, чтобы его установили
Тускло-фиолетовый — я загружаю и устанавливаю обновление, просто подождите, пока я не стану зеленым и не буду готов к работе!
Зеленый кружок — я подключен и готов к работе!
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
