Типы силовых разъемов для кабелей питания сетевого оборудования
и источников бесперебойного питания

.01

Классификация разъемов

Понимание классификации и знание внешнего вида того или иного разъема часто необходимо при выборе силовых кабелей различного оборудования:

  • >при подборе замены штатному кабелю
  • >при докомплектации, например, источников бесперебойного питания

Особенно, если подбор необходимо выполнить по технической документации, без наличия кабеля перед глазами. Или же наоборот, имея в наличии кабель, нужно указать его параметры в документах.

.02

Спецификация IEC

Спецификация разъемов IEC включает в себя набор из 12 пар коннекторов MALE-FEMALE. Где первые – это штыревые разъемы, устанавливаемые на корпус оборудования, а вторые – ответные им, которыми оконцовывают кабель питания. Такой выбор сделан из соображений безопасности: подключенный к сети переменного тока кабель, будучи вынутым из разъема оборудования, не имеет оголенных частей. Также встречаются различного вида переходники и комбинации разъемов.

.03

Пары разъемов и типы

Рассматриваемые разъемы представлены парами:

  • >С1 – С2
  • >С3 – С4
  • >С5 – С6
  • >С7 – С8
  • >С9 – С10
  • >С11 – С12
  • >С13 – С14
  • >С15 – С16
  • >С17 – С18
  • >С19 – С20
  • >С21 – С22
  • >С23 – С24

Стандартно нечетное число указывает на коннектор типа MALE (Папа), а четное – FEMALE (Мама). Или штыревой и гнездовой соответственно. Больший номер в паре всегда соответствует штыревому типу разъема. Меньший – гнездовому.

Характеристики и внешний вид

.04

Основные характеристики

К основным характеристикам, позволяющим идентифицировать тот или иной разъем, относятся:

  • >физическая форма, конфигурация
  • >количество и тип контактов
  • >напряжение питания
  • >допустимая сила тока
  • >критическая рабочая температура
  • >наличие или отсутствие поляризации

Рабочее напряжение находится в пределах 110–250 В сети переменного тока. Диапазон рабочих токов лежит в пределах от 0,2 до 16 А. Допустимая температура – до 70 °С до 155 °С, в зависимости от типа разъема.

«Приобрести силовые разъемы для кабелей питания Вы можете в магазине по адресу CONETEC.SU. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если рассматриваемая модель силового разъема для кабелей питания в данный момент не размещена на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность ее приобретения под заказ.»

.05

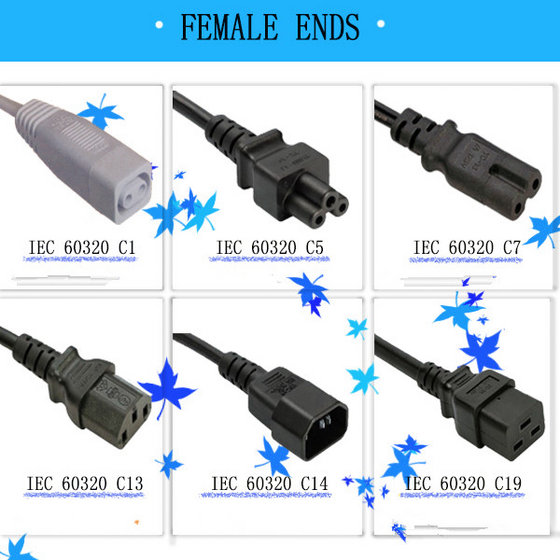

Внешний вид и характеристики

Приведем внешний вид и характеристики в таблице ниже:

Название

С1 – С2

С3 – С4

С5 – С6

С7 – С8

С9 – С10

С11 – С12

Напряжение, В

250

250

250

250

250

250

Ток, А

0,2

2,5

2,5

2,5

6

10

Температура, °С

70

70

70

70

70

70

Поляризация

нет

да

да

да/нет

нет

да

Контакты, шт

2

2

3

2

2

2

Применение

Радиоаппаратура

Больше не исп.

Ноутбуки, проекторы

Евроразъем

Исп. редко

Больше не исп.

Название

С13 – С14

С15 – С16

С17 – С18

С19 – С20

С21 – С22

С23 – С24

Напряжение, В

250

250

250

250

250

250

Ток, А

10

10

10

16

16

16

Температура, °С

70

155

70

70

155

70

Поляризация

да

да

да

да

да

нет

Контакты, шт

3

3

2

3

3

2

Применение

Компьютеры, принтеры, техника

Чайники, нагреватели

Упрощение С13 – С14

Серверы, ИБП

Усиленный С19 – С20

Упрощение С19 – С20

Например, наиболее распространенным кабелем является C14 – Shuko, это стандартный кабель питания системных блоков и мониторов. Оборудование Cisco оснащается высокотемпературными разъемами C15 – C16. А мощные рабочие станции, серверы и источники бесперебойного питания оборудуются типом C19 – C20.

.06

Производители разъемов и кабелей

Наша компания имеет на складах большой ассортимент кабелей питания таких вендоров, как:

  • >Cisco
  • >Dell
  • >HP
  • >Hyperline
  • >APC
  • >Panduit

и многих других…

Сотрудничество с CONETEC.SU

.07

Специализированная помощь

Если у вас возникли сложности с подбором, обращайтесь к нашим специалистам. Мы сообща решим проблему.

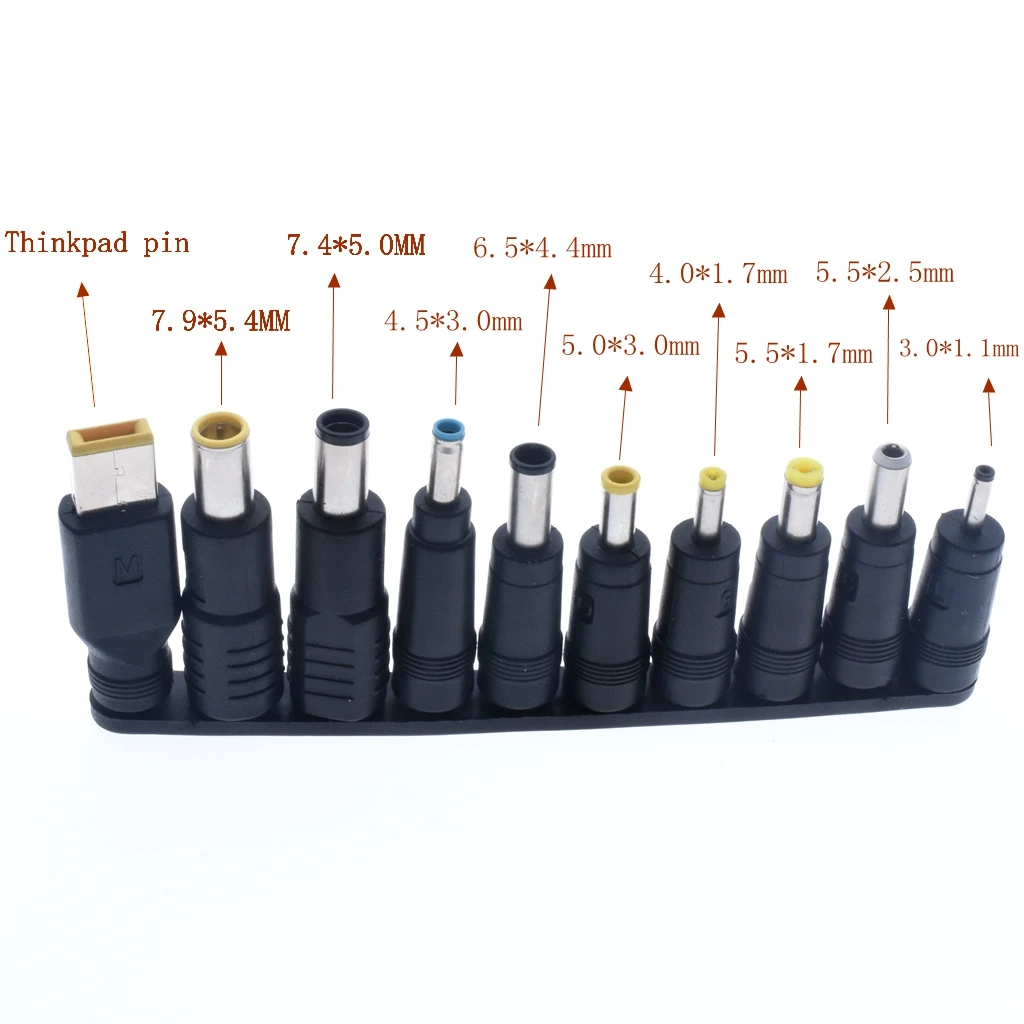

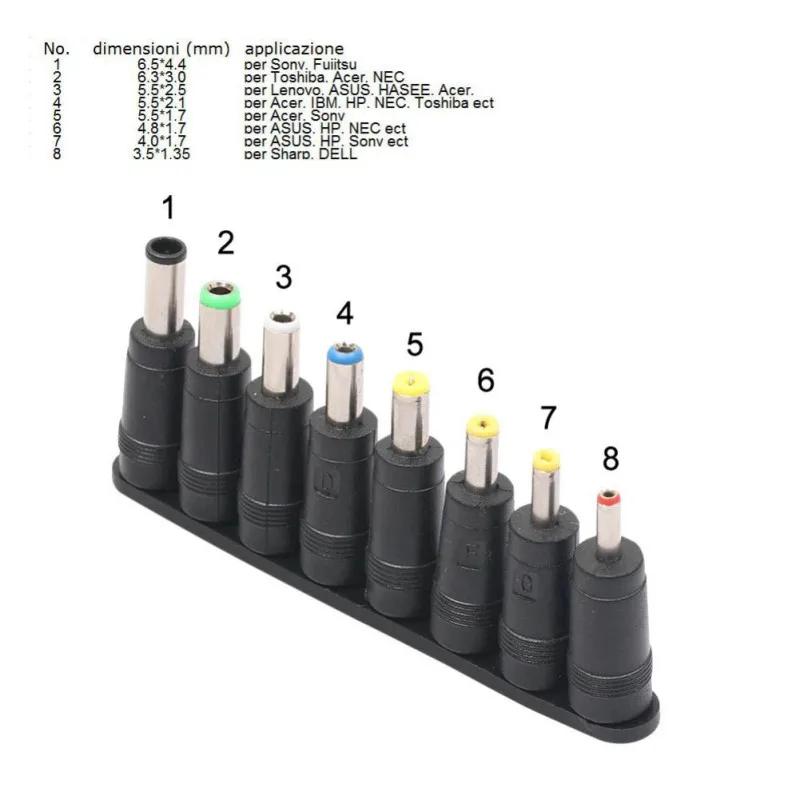

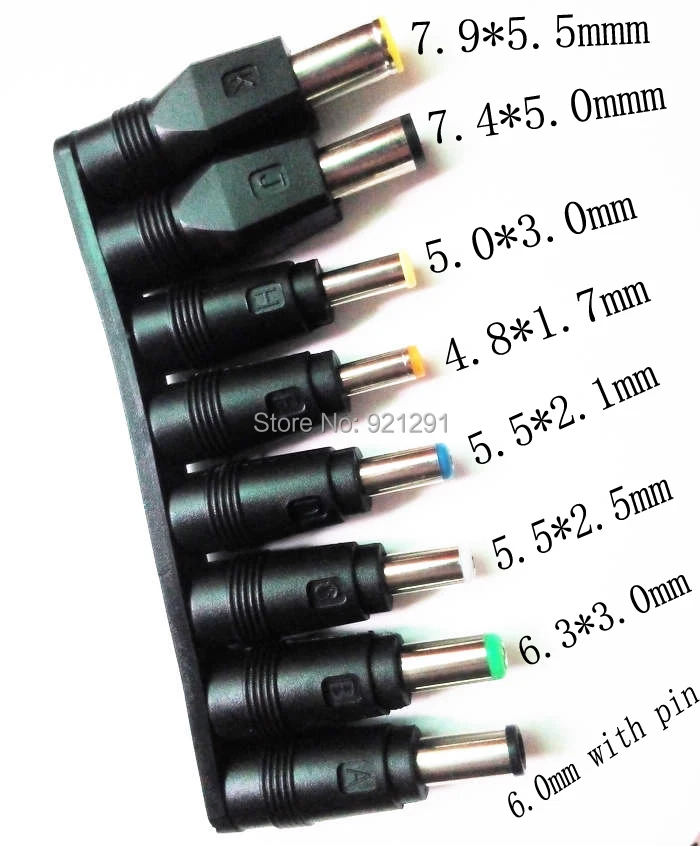

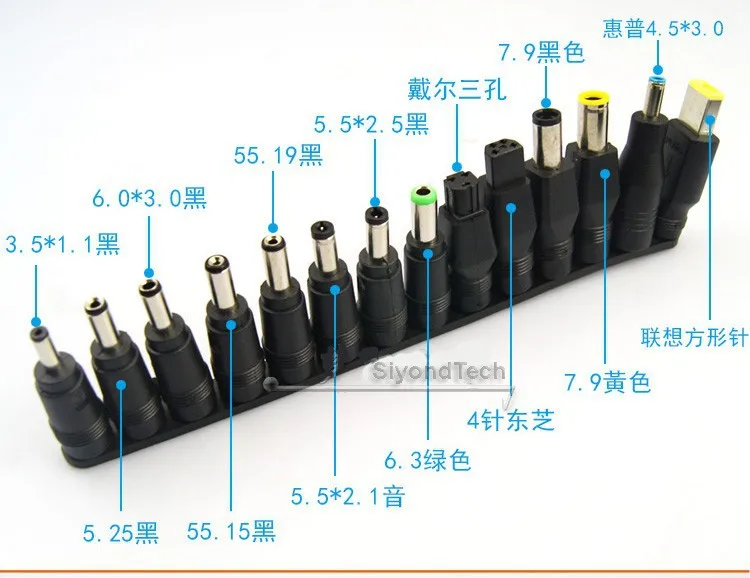

Основные типы и размеры разъемов питания для ноутбуков

Безусловно важным параметром при выборе блока питания для ноутбука является тип разъема, при помощи которого он подключается к устройству. Несмотря на то, что на сегодняшний день общее количество моделей ноутбуков в разных модификациях исчисляется уже десятками тысяч, применяемых в них разъемов питания относительно не много. Разъем питания – это стандартный радиоэлектронный компонент, а использование широко распространенных компонентов ускоряет и удешевляет производственный процесс. И практически все производители ноутбуков используют стандартные разъемы питания.

Разъемы питания для ноутбуков отличаются геометрической формой, размерами и количеством контактов. Предлагаем ознакомиться с информацией о наиболее часто встречающихся типах разъемов питания.

7,9×5,5 с центральным контактом

Разъем цилиндрической формы с внешним диаметром  – 7,9 мм и внутренним диаметром – 5,5 мм. Имеет центральный контакт в виде «иглы».

Чаще всего встречается в ноутбуках IBM и Lenovo, имеющих напряжение питания 20 В.


7,4×5,5 с центральным контактом

Разъем цилиндрической формы с внешним диаметром – 7,4 мм и внутренним диаметром – 5,5 мм. Имеет центральный контакт в виде «иглы».

Применяется во многих моделях ноутбуов DELL и HP/Compaq.

6,5×4,5 с центральным контактом

Разъем цилиндрической формы с внешним диаметром  – 6,5 мм и внутренним диаметром– 4,5 мм. Имеет центральный контакт в виде «иглы».

Наиболее часто встречающийся разъем ноутбуков Sony Vaio.


6,3×3,0

Разъем цилиндрической формы с внешним диаметром – 6,3 мм и внутренним диаметром – 3,0 мм. Типичен для изделий фирмы Toshiba.

5,5×3,0 с центральным контактом

Разъем цилиндрической формы с внешним диаметром – 5,5 мм и внутренним диаметром – 3,3 мм. Имеет центральный контакт в виде «иглы».

Активно применяется в ноутбуках Samsung различных серий.


5,5х2,5

Разъем цилиндрической формы с внешним диаметром — 5,5 мм и внутренним диаметром – 2,5 мм.

Широко распространенный тип разъема. Встречается на большинстве моделей Asus, Panasonic, Fujitsu/Siemens, IBM и Lenovo, некоторых моделях Acer, Toshiba и множестве моделей других производителей.

5,5х1,7

Разъем цилиндрической формы с внешним диаметром — 5,5 мм и внутренним диаметром – 1,7 мм.

Наиболее часто встречается у ноутбуков Acer, большинство из которых оснащается именно этим типом разъема. Также применяется в ноутбуках других производителей.

4,8×1,7

Разъем цилиндрической формы с внешним диаметром – 4,8 мм и внутренним диаметром – 1,7 мм.

Используется в ноутбуках «компактных» серий и многих нетбуках.

4,5×3,0 с центральным контактом

Разъем цилиндрической формы с внешним диаметром – 4,5 мм и внутренним диаметром  – 3,0 мм. Имеет центральный контакт в виде «иглы». Применяется в современных ноутбуках HP.


4,0×1,7

Разъем цилиндрической формы с внешним диаметром – 4,0 мм и внутренним диаметром – 1,7 мм. Встречается в нетбуках HP/Compaq.


2,5×0,7

Разъем цилиндрической формы с внешним диаметром — 2,5 мм и внутренним диаметром – 0,7 мм.

Наиболее компактный разъем питания, который популярен в нетбуках (Asus EEE PC, MSI серии X) и других сверхкомпактных устройствах.

Трапеция (4 отверстия)

Разъем в форме трапеции, с 4 отверстиями, используется в некоторых моделях ноутбуков Toshiba, обладающих повышенным энергопотреблением.

Разъемы питания ноутбуков Apple

В ноутбуках Apple MacBook применяется две разновидности разъемов питания: MagSafe и MagSafe2.

Разъем первого поколения — MagSafe выпускаются с двумя разновидностями разъемов Magsafe:

 — с прямым разъемом

 — с угловым (L-Type) разъемом.

Оба варианта разъемов полностью совместимы между собой.

С 2012 года в ноутбуках Apple стал применяться обновленный разъем MagSafe, получил условное обозначение «MagSafe 2». Этот тип разъема не совместим с разъемами MagSafe первого поколения.

Выбор подходящих входных и выходных разъемов для адаптера питания

Блоки питания имеют как входное, так и выходное напряжение, поэтому часто имеют соответствующие входные и выходные разъемы. Широкий спектр разъемов, доступных для передачи входной и выходной мощности, невозможно описать в одном документе. Вместо этого в этом обсуждении основное внимание будет уделено однофазным розеткам переменного и постоянного тока и настольным источникам питания с розетками переменного тока (вход) и разъемами питания постоянного тока (выход). Разъемы настенного питания переменного тока стандартизированы, как и соответствующие напряжения и максимальные токи, поэтому обсуждение этих разъемов значительно упрощается. Выходные разъемы постоянного тока гораздо менее стандартизированы, поэтому будет обсуждаться только общедоступное подмножество разъемов.

Штепсельные вилки и шнуры переменного тока

Выбор настенных штепсельных вилок переменного тока, как правило, прост и сводится к двум критериям: 1) в каких регионах и/или странах предполагается использовать блок питания 2) требуются ли для приложения два или три проводника проводники. В большинстве стран есть четко определенные комбинации вилок и розеток, напряжения и частоты. Поскольку напряжения в настенных розетках стандартизированы, разъемы питания переменного тока имеют аналогичные номиналы, чтобы обеспечить достаточную изоляцию для стандартных напряжений. Максимальный номинальный ток для разъемов также стандартизирован, при этом для разных номиналов часто используются физически разные контакты разъема, так что несовместимые комбинации вилок и розеток не могут быть задействованы.

Для настольных адаптеров подключение к сети переменного тока представляет собой шнур, тогда как сетевой адаптер будет иметь встроенную вилку. Многие продукты со шнурами питания переменного тока имеют стандартный вход переменного тока на корпусе продукта, к которому подключается шнур питания. С помощью этих продуктов можно подключаться к настенным розеткам различных типов (в разных регионах или странах), заменив шнур питания переменного тока на шнур с соответствующей конфигурацией настенной вилки. Некоторые адаптеры питания для настенного монтажа имеют аналогичную функцию, но вместо замены шнура питания используются взаимозаменяемые блейд-модули для разных регионов или стран.

Типы вилок питания переменного тока

Международная электротехническая комиссия (МЭК) публикует руководство, в котором вилки классифицируются по буквенным обозначениям. Хотя в этом руководстве хорошо сгруппированы типы вилок, оно не учитывает все возможные нюансы и варианты. Например, вилка типа A (используемая в Северной Америке, Центральной Америке и Японии) обычно поляризована (нейтральный контакт шире) в Северной Америке, однако это не всегда так в Японии. Это означает, что японские вилки обычно работают в Северной Америке, но не всегда наоборот. Ознакомьтесь с нашим руководством по вилке и входному напряжению для получения информации о международных типах вилок.

Японская вилка типа A с двумя узкими контактами (слева) и североамериканская вилка типа A с узкими и широкими контактами (справа) поставляется с тремя проводниками, хотя не все три проводника используются во всех приложениях. Три проводника состоят из двух силовых проводников и третьего проводника защитного заземления (PE), заземления корпуса (FG) или защитного заземления. Подача питания осуществляется с помощью двух силовых проводников, а заземляющий проводник присутствует для повышения безопасности от опасного напряжения.

Современные конструкции источников питания, в которых используется двухпроводная вилка, имеют достаточную изоляцию для обеспечения безопасности конструкции без необходимости использования заземляющего провода. В статьях CUI, описывающих изоляцию, изоляцию и рабочее напряжение, а также в чем разница между блоками питания класса 2 и класса II , содержится дополнительная информация по этой теме.

Линия и нейтраль в сравнении с линией 1 и линией 2

Во многих однофазных устройствах переменного тока силовые проводники маркируются либо как линия и нейтраль, либо как линия 1 и линия 2. Потенциал напряжения нейтрального проводника предназначен быть близким к местному заземлению и, таким образом, иногда рассматривается как «более безопасное», чем линейное напряжение. Как упоминалось ранее в этом обсуждении, в североамериканской сетевой вилке типа А используется более широкая лопатка для нейтрального проводника и более узкая лопатка для линейного проводника. Соответствующие прорези в настенной розетке для Северной Америки позволяют идентифицировать линейный и нулевой проводники на нагрузке. Следует отметить, что многие вилки и розетки переменного тока (кроме североамериканской версии типа A) могут быть подключены с перепутанными линейными и нейтральными проводниками (например, ранее описанный японский разъем типа A) и, таким образом, большинство нагрузок для международных рынков. не делайте различий между линейным и нейтральным входными проводами переменного тока.

Когда используются проводники линии 1 и линии 2, напряжения двух проводников часто уравновешиваются относительно потенциала земли. Нейтральный проводник не используется, когда питание передается по проводникам линии 1 и линии 2.

Разъемы питания постоянного тока

Существует множество стандартов для разъемов постоянного тока и, возможно, еще больше версий нестандартных разъемов. Стандартные разъемы, которые мы обсудим, — это цилиндрические разъемы, разъемы DIN и разъемы USB.

Ниже перечислены некоторые функции, связанные с тремя категориями выходных разъемов питания постоянного тока:

Стандартизированный Стандартизированный Стандартизированный
Недорогой Способность к более высокому току Компактный
Ориентация не требуется Прочный Передача сигнала

Цилиндрические соединители

Цилиндрические соединители, возможно, являются наиболее распространенной конструкцией соединителей питания постоянного тока, поскольку они недороги в производстве из-за нестрогих механических допусков и не требуют ориентации при соединении их друг с другом.

Наиболее распространенная форма цилиндрических соединителей представляет собой вилки, состоящие из концентрических металлических гильз (цилиндров), разделенных изолятором. Доступно множество стандартных диаметров как для внутренней, так и для внешней втулки, а также длины цилиндра плунжера. Существуют общие комбинации диаметров и длин, но инженеру-конструктору все же необходимо указать желаемые размеры заглушек, используемых в их продуктах.

Заглушка цилиндра с внутренним диаметром 2,1 мм, внешним диаметром 5,5 мм, длиной ствола 9,5 мм

Соответствующий бочкообразный домкрат имеет штифт, который входит во внутреннюю втулку вилки, часто с неплотным механическим зазором, и консольную пружину, которая контактирует с внешней втулкой вилки. Как и цилиндрический плунжер, цилиндрический домкрат имеет размеры, соответствующие диаметру центрального штифта, внутреннему диаметру корпуса и глубине вставки плунжера.

Цилиндрический домкрат

Когда цилиндрическая заглушка вставляется в домкрат, пружина домкрата давит на внешнюю втулку заглушки и заставляет центральный штифт домкрата коснуться внутренней втулки заглушки. Выбор размеров вилки и разъема должен обеспечивать желаемую механическую посадку и правильность электрических соединений.

Электрические соединения вилки и гнезда для бочек

Хотя особенности соединителей для бочек делают их пригодными для многих применений, существуют также некоторые проблемы, вызванные конструкцией соединителей для бочек. Механический допуск между центральным штифтом домкрата и внутренней втулкой вилки не нормируется. Точно так же сила, с которой консольная пружина домкрата давит на внешнюю втулку вилки, не нормируется. Это отсутствие стандартизации означает, что усилия вставки и удерживания между вилкой и гнездом трудно определить, и они варьируются в широком диапазоне. В стандартных цилиндрических соединителях нет механического удерживающего механизма для соединения, поэтому соединение может случайно разорваться. Решением, обеспечивающим сохранение соединения, является использование фиксирующих цилиндрических соединителей. Цилиндрические соединители с замком доступны как с резьбовым, так и с поворотным замком.

Цилиндрические соединители с резьбой и поворотным замком

Номинальный ток цилиндрических соединителей определяется усилием и площадью поверхности между консольной пружиной и внешней втулкой, а также между внутренним штифтом и внутренней втулкой. Легкие силы и небольшие площади поверхности ограничивают номинальные токи разъемов.

Цилиндрические соединители доступны с различными внутренними и внешними диаметрами проводников. Хотя не существует стандартов для комбинаций внутреннего и внешнего диаметров, разработчики продуктов могут указать размеры, чтобы они соответствовали существующим продуктам или отличались от других продуктов. Два наиболее распространенных размера цилиндрических соединителей: внешний диаметр втулки 5,5 мм с внутренним диаметром втулки 2,1 мм и внешний диаметр втулки 5,5 мм с внутренним диаметром втулки 2,5 мм.

Предлагается стандартная цилиндрическая вилка CUI: (вверху) внешний диаметр (в середине) внутренний диаметр (внизу) Обозначение номера детали CUI

В соответствии с принятым соглашением внешний проводник используется как заземление или отрицательное напряжение, а внутренний проводник — как положительное напряжение. Преимущество этой конфигурации заключается в том, что если внешняя вилка муфты касается оголенного проводника, то оголенный проводник будет соединен с землей, а не с каким-либо другим электрическим потенциалом. Это соглашение не всегда соблюдается, и некоторые группы разработчиков продукции размещают положительный потенциал на внешнем проводнике, а отрицательный потенциал — на внутреннем проводнике.

Обозначения полярности вилки цилиндра

Выбор шнура питания, который должен быть на одной линии с разъемом питания, является наиболее распространенной конфигурацией, используемой в промышленности. Эта конфигурация проста в изготовлении и позволяет пользователю более удобно выравнивать разъем при сопряжении. Тем не менее, есть приложения, в которых может быть предпочтительнее прямоугольная конфигурация вилки. Одной из причин выбора прямоугольной вилки может быть желание, чтобы силовой кабель постоянного тока оставался ближе к корпусу, когда он вставляется в вилку, и, таким образом, позволяет уменьшить физическую площадь, занимаемую изделием. Еще одна причина выбора прямоугольного плунжера заключается в том, чтобы обеспечить фиксацию между двумя половинами соединения ствола. Поскольку шнур питания находится под прямым углом к ​​разъему, сила, натягивающая шнур, вызовет крутящий момент на цилиндрическом разъеме, что затруднит отсоединение разъема. Также можно закрепить шнур под крюком или защелкой на корпусе изделия, чтобы усилие натяжения кабеля не передавалось на вилку.

Прямые и угловые цилиндрические вилки

Разъемы DIN

Разъемы питания DIN представляют собой тип разъемов с четырьмя штыревыми или гнездовыми контактами, заключенными в круглый корпус. Эти соединители были первоначально определены немецкой организацией по стандартизации (Deutsches Institut fur Normung) и, следовательно, получили название соединителей DIN, но теперь они определяются IEC 60130-9. Разъемы Power DIN часто используются в приложениях средней мощности, когда цилиндрические разъемы не могут выдерживать требуемый ток. Часто существует путаница между силовыми разъемами DIN и сигнальными разъемами DIN. Не существует абсолютного определения силового разъема DIN, но по соглашению силовые разъемы DIN имеют четыре контакта, расположенных на расстоянии примерно 90 градусов вокруг центра разъема. Хотя размеры контактов и разъемов трудно найти в документации, можно предположить, что 4-контактные вилки и разъемы питания DIN подключаются правильно. Разъемы Power DIN также можно найти с резьбовым замком, как и цилиндрические разъемы.

Вилка и разъем питания DIN

USB-разъемы

USB-разъемы изначально были разработаны для подачи питания постоянного тока и цифровых сигналов. Широкое признание уровня напряжения питания USB и разъемов также сделало их популярными только для приложений питания. Разъем типа A является, пожалуй, самым популярным разъемом USB в настоящее время, и его можно найти в приложениях, требующих 5 В постоянного тока с уровнями тока нагрузки менее 2 А. Варианты разъема USB типа A (мини, микро и т. д.) .) также используются в аналогичных приложениях подачи энергии. Одно ограничение разъема типа A и его вариантов заключается в том, что существует только одна ориентация разъемов, в которой они будут правильно подключаться. Это ограничение требует, чтобы пользователь определял правильную ориентацию вилки и гнезда либо путем визуальной идентификации, либо путем попытки вставки.

Разъем USB Type-C более компактен и может быть вставлен в любом из двух очевидных направлений. Разъемы Type-C могут передавать более высокие уровни мощности, чем предыдущие версии разъемов USB, и рассчитаны на максимальное напряжение 20 В при 5 А. Пожалуйста, ознакомьтесь со статьей CUI USB Type-C, подача питания и программируемый источник питания, чтобы получить лучшее понимание спецификаций USB Power Delivery (PD) и Programmable Power Supply (PPS), используемых для подачи более высоких напряжений и токов. Хотя разработчики продуктов могут выбрать любой разъем для штекера питания постоянного тока, многие электронные продукты используют входные разъемы питания USB для получения 5 В постоянного тока. Из-за этой распространенной практики целесообразно использовать USB-разъемы только с источниками питания с номинальным выходным напряжением 5 В постоянного тока, чтобы не повредить многие продукты, использующие USB-разъемы питания, которые ожидают 5 В от разъема. Исключением из этой рекомендации является то, что если используется разъем USB типа C, то спецификации USB PD и PPS допускают согласование питания и нагрузки при напряжении от 5 В до 20 В.

Разъемы USB

Сводка

В дополнение к электрическим характеристикам входных и выходных напряжений и токов источников питания, для источников питания также должны быть указаны разъемы. Входные разъемы переменного тока достаточно хорошо стандартизированы и, таким образом, ограничены в выборе для предполагаемых уровней мощности и международных рынков. Напротив, выходные разъемы постоянного тока не так стандартизированы, и поэтому разработчику приходится принимать гораздо больше решений. Выходная вилка питания постоянного тока должна быть рассчитана на выходное напряжение и ток и должна соответствовать желаемым механическим характеристикам продукта. В CUI есть сотрудники службы технической поддержки и поддержки продаж, которые могут помочь с выбором разъемов питания для блоков питания.

Категории: Основы , Выбор продукта

Вам также может понравиться

Внешние источники питания

Рекомендуемые продукты

World Plug and Input Voltage Guide

Избранный ресурс

6 основных соображений по выбору внешнего источника питания

Блог о мощности


Есть комментарии по этому посту или темам, которые вы хотели бы видеть в будущем?
Отправьте нам письмо по адресу [email protected] com

Силовые кабели | ShowMeCables.com

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, установите более новый браузер, чтобы продолжить использование нашего сайта.

Переключить навигацию

Поиск

Поиск

Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. Только в Соединенных Штатах обычно используется более дюжины типов. Каждый тип разъема силового кабеля имеет свое имя, поэтому большинство силовых кабелей имеют два связанных с ними имени. В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

  • 1-15
  • 5-15
  • 5-20

Типы разъемов IEC включают:

  • C5/C6
  • С7/С8
  • С13/С14
  • С15/С16
  • С19/С20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к сетевой розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырьками. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехстороннее обновление до 1-15, которое было заземлено. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их аналоги 5-15, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (посередине) и 5-20 (справа)

IEC

Кабели IEC используются для устройств, предназначенных для международного использования. Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер вместо того, чтобы называться «папа» и «мама». Например, C5 — женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное — мужской стороной.

C5/C6

C5/C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют разъемами «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса. Чаще всего они встречаются на блоках питания ноутбуков.

C7/C8

C7/C8 имеет форму восьмерки и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединены с соединениями NEMA от 1 до 15. Есть две разные версии C7/C8, неполяризованная и поляризованная. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.
