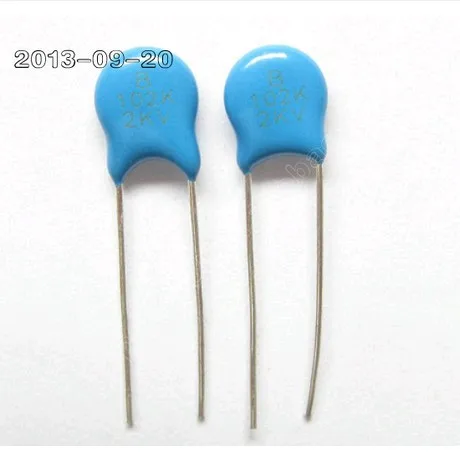

Конденсатор 102k. Маркировка керамических конденсаторов: полное руководство по расшифровке — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно читать маркировку керамических конденсаторов. Какие существуют типы маркировки. Как расшифровать цифровую и буквенную маркировку. На что обратить внимание при выборе конденсатора по маркировке.

Содержание

Основные типы маркировки керамических конденсаторов

Керамические конденсаторы широко используются в электронике благодаря своим компактным размерам и хорошим характеристикам. Для правильного выбора и применения этих компонентов важно уметь расшифровывать их маркировку. Существует несколько основных типов маркировки керамических конденсаторов:

Полная буквенно-цифровая маркировка
Сокращенная цифровая маркировка
Цветовая кодировка
Кодировка по стандарту EIA

Рассмотрим подробнее каждый из этих типов маркировки и научимся их расшифровывать.

Как расшифровать полную буквенно-цифровую маркировку

Полная буквенно-цифровая маркировка — наиболее информативный способ маркировки керамических конденсаторов. Она содержит данные о емкости, допуске, рабочем напряжении и температурном коэффициенте.

Типичный формат такой маркировки:

XXX Y Z VV

Где:

XXX — номинальная емкость
Y — множитель
Z — допуск
VV — рабочее напряжение

Например, маркировка 472K 50V расшифровывается так:

47 — первые две цифры емкости
2 — количество нулей после 47
K — допуск ±10%
50V — рабочее напряжение 50 вольт

Итоговая емкость: 4700 пФ или 4.7 нФ.

Особенности сокращенной цифровой маркировки

На миниатюрных керамических конденсаторах часто используется сокращенная цифровая маркировка из 3-4 цифр. Как ее расшифровать?

Правило простое:

Первые две цифры — значащие цифры емкости
Третья цифра — множитель (количество нулей)
Четвертая цифра (если есть) — допуск

Например, маркировка 104:

10 — первые две цифры

4 — четыре нуля после 10

Итоговая емкость: 100000 пФ или 100 нФ.

Маркировка 223J:

22 — первые две цифры
3 — три нуля после 22
J — допуск ±5%

Итоговая емкость: 22000 пФ или 22 нФ.

Как читать цветовую маркировку конденсаторов

Цветовая маркировка керамических конденсаторов похожа на маркировку резисторов, но имеет некоторые отличия. Используется следующая система цветовых полос:

1-я и 2-я полосы — первые две цифры емкости
3-я полоса — множитель
4-я полоса — допуск
5-я полоса (если есть) — рабочее напряжение

Цвета полос имеют следующие значения:

Цвет	Значение	Множитель	Допуск
Черный	0	1	±20%
Коричневый	1	10	±1%
Красный	2	100	±2%
Оранжевый	3	1000	±3%
Желтый	4	10000	±4%
Зеленый	5	100000	±5%
Синий	6	1000000	±6%
Фиолетовый	7	10000000	±7%
Серый	8	100000000	±8%
Белый	9	1000000000	±9%
Золотой		0.1	±5%
Серебряный		0.01	±10%

Например, конденсатор с полосами красный-фиолетовый-оранжевый-золотой имеет емкость 27000 пФ (27 нФ) с допуском ±5%.

Маркировка по стандарту EIA

Стандарт EIA (Electronic Industries Alliance) используется многими производителями керамических конденсаторов. Он включает буквенно-цифровой код, обозначающий емкость и допуск.

Формат маркировки:

XYZ

Где:

X — первая значащая цифра емкости
Y — вторая значащая цифра
Z — множитель

Буква в конце указывает на допуск:

B: ±0.1 пФ
C: ±0.25 пФ
D: ±0.5 пФ
F: ±1%
G: ±2%
J: ±5%
K: ±10%
M: ±20%

Например, маркировка 104K обозначает конденсатор емкостью 100 нФ с допуском ±10%.

На что обратить внимание при выборе конденсатора по маркировке

При выборе керамического конденсатора по маркировке следует учитывать несколько важных моментов:

Точность определения емкости. Убедитесь, что вы правильно расшифровали значение емкости, учитывая все множители.
Допуск. Для некоторых применений может требоваться конденсатор с малым допуском.
Рабочее напряжение. Оно должно быть выше максимального напряжения в вашей схеме.
Температурный коэффициент. Некоторые маркировки указывают на тип диэлектрика и его температурную стабильность.

Размер корпуса. Маркировка может содержать информацию о физических размерах конденсатора.

Внимательно анализируя маркировку, вы сможете выбрать конденсатор, оптимально подходящий для вашего применения.

Частые ошибки при расшифровке маркировки конденсаторов

При чтении маркировки керамических конденсаторов нередко допускаются следующие ошибки:

Путаница с единицами измерения (пФ, нФ, мкФ)
Неправильное определение множителя
Игнорирование допуска
Неверная интерпретация буквенных обозначений
Пренебрежение информацией о рабочем напряжении

Чтобы избежать этих ошибок, внимательно изучите систему маркировки и при необходимости обращайтесь к справочным материалам производителя.

Маркировка современных многослойных керамических конденсаторов

Многослойные керамические конденсаторы (MLCC) часто имеют очень компактные размеры, что затрудняет нанесение полной маркировки. Для них используются специальные системы кодирования:

Двух- или трехзначный код емкости
Буквенное обозначение допуска
Код размера корпуса

Например, маркировка 226M 0805 означает:

22 мкФ емкость
Допуск ±20%
Размер корпуса 0805 (2.0 x 1.25 мм)

При работе с MLCC важно использовать актуальные справочные данные производителя для корректной расшифровки маркировки.

Многослойный керамический конденсатор керамические конденсаторы 0603 1000pF 1nF 102K 10% с алюминиевой крышкой, 50В X7R CL10B102KB8NNNC

Наши услуги

1. Shenzhen XiangdingTechnology Co., Ltd предлагает единый сервис для модулей и всех видов электронных компонентов (ИС, диоды, индукторы, транзисторы, оптопары, конденсаторы, резисторы, МОП, кристалл, предохранители, соединители, выключатели и т. д.)
2. Более 1000000 собственных запасов для удовлетворения ваших потребностей различных продуктов.
3. Предлагаем толькоНовый и оригинальный .

Упаковка & Доставка

Доставка и оплата

1.Покупатель несет ответственность за все расходы по доставке.
2. Если вы предпочитаете другие способы доставки и условия оплаты, пожалуйста, свяжитесь с нами.

Вопросы и ответы

В1. Вы проверяете все ваши товары перед поставкой?
О: Да, мы проверим 100% перед поставкой.
В2. Каковы Ваши условия упаковки?
О: как правило, мы упаковываем наши товары в нейтральные коробки или коричневые коробки. Если у вас есть официально зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших писем с разрешением.
В3. Какова ваша политика в отношении образцов?
О: мы можем поставить образец, если у нас есть готовые детали на складе, но клиенты должны оплатить стоимость образца и стоимость курьера.

Гарантия

1. Мы предоставляем 30 дней гарантии.

2. Если есть какие-либо проблемы с качеством, пожалуйста, убедитесь, что все эти товары должны быть возвращены в их первоначальном состоянии, чтобы претендовать на возврат или замену. (Любые использованные или поврежденные предметы не могут быть возвращены или заменены).

Пожалуйста, свяжитесь с нами

Добро пожаловать, свяжитесь с нами, как вам нравится:
• Телефон: 86-0755-82817093
• Факс: 86-0755-82817092
•//hkxd.en.alibaba.com
• Skype: Mandy.hk xd

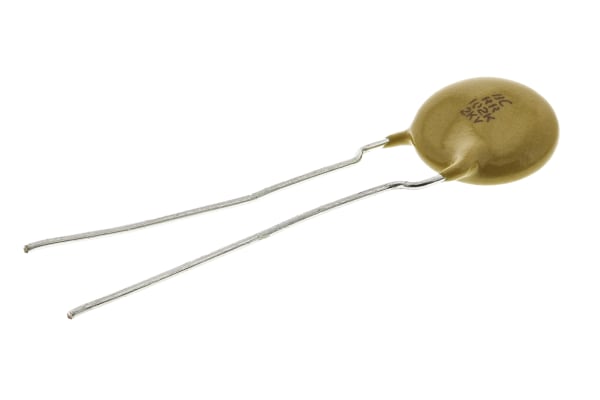

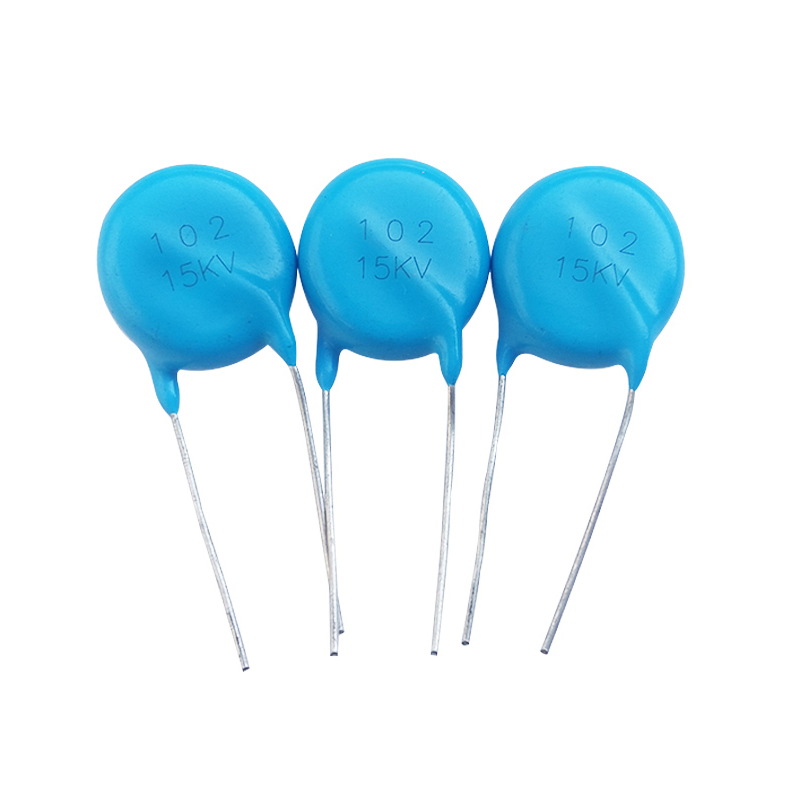

Керамический конденсатор высокого напряжения HVC N4700 заменяет Vishay серии HVCC

Весной 2019 года VISHAY, известный производитель электронных компонентов США, выпустил серию высоковольтных керамических конденсаторов HVCC с синей эпоксидной смолой (завод VSIAHY в Хойчжоу производил), чтобы заполнить рыночные вакансии, оставленные японским производителем Murata.

Murata изначально широко использовала DHR Серия высоковольтных конденсаторов, типичными моделями являются DHR4E4C102K2FB(15KV 102K ZM),DHR34A102M2FB(10KV 102K B). HVCC также постепенно заменяет знаменитые оранжевые керамические конденсаторы VISHAY серии 615R (чешский завод VISHAY производил).

По сравнению с серией Vishay HVCC, высоковольтные керамические конденсаторы уровня N4700 HVC Capacitor имеют больше преимуществ, чем конденсаторы VISHAY, принадлежащие США, с точки зрения характеристик продукта, уровня материала, цены продукта и времени доставки. Хотя многие крупные европейские и американские производители частично используют продукцию VISHAY для замены оригинальных конденсаторов MURATA, по-прежнему не удается решить многие проблемы, такие как слишком высокая цена, слишком долгий срок поставки продукции (3 месяца), негибкая настройка выводных контактов и объема конденсаторов, а также неудобная покупка.

Сравнение технологий:

Высоковольтные керамические конденсаторы серии N4700 HVC Capacitor в основном используются в медицинских и промышленных рентгеновских аппаратах, при инспекциях безопасности в аэропортах и на рынках высоковольтных источников питания, и у него есть относительные преимущества по стоимости и времени выполнения заказа (срок доставки), а также возможность гибкой настройки расстояния между выводами. Керамика первого класса N4700 лучше, чем серия HVCC от VISHAY, а конденсатор HVC имеет не только 15kv 2000pf, N4700 также имеет конденсатор 20kv 2000pf N4700 и даже 30kv 1000PF N470. Стандартная серия конденсаторов HVC превзошла максимальную мощность ZM Murata15kv 1000pf ZM до прекращения производства и 20kv 1000pf Y6P Vishay. Заказчики, использующие конденсаторы большей емкости, могут упростить конструкцию схемы удвоителя напряжения и уменьшить количество используемых компонентов, и в результате стоимость печатной платы значительно снижается.

Сравнение стоимости и сроков доставки:

Средняя стоимость продукции серии HVCC Vishay даже выше, чем стоимость снятых с производства конденсаторов серии Murata DHR, кроме того, сокращение количества используемых конденсаторов и снижение затрат стало пустым разговором. Общая стоимость конденсатора HVC составляет лишь половину стоимости продукции VISHAY. Многие японские клиенты, которые первоначально заменили MURATA продуктами VISHAY, начали рассматривать возможность перехода на продукцию HVC.

Из-за большого количества агентов компаний международного уровня VISHAY это обязательно будет дорого. Конечные покупатели часто жалуются на длительное время производства. У клиентов нет другого выбора, кроме как согласиться с 12-15-недельным производственным циклом. Когда запасов становится недостаточно, им даже приходится покупать спотовые запасы на рынке, что не только раздуто, но и очень рискованно. Стандартный срок поставки HVC Capacitor N4700 составляет 3 недели, и клиенты могут купить его непосредственно на заводе-изготовителе или у местного агента.

Компания HVC создала международную агентскую систему, у нас есть агенты в Японии, Южной Корее, Германии, Франции, США, Малайзии, Сингапуре и других странах. Клиенты могут получать товарные запасы у агентов и пользоваться методами гибкой местной оплаты.

HVC успешно осуществил замену высоковольтных керамических конденсаторов, эквивалентных VISHAY и MURATA, с августа 2018 года или даже раньше. Многие из первоначальных постоянных клиентов Murata использовали конденсатор HVC в качестве замены. Среди наиболее известных — NIKON, ABB, BHGE, KONICA MINOLTA, SHIMADZU (UK), JOHNSON & JOHNSON (США) и так далее.

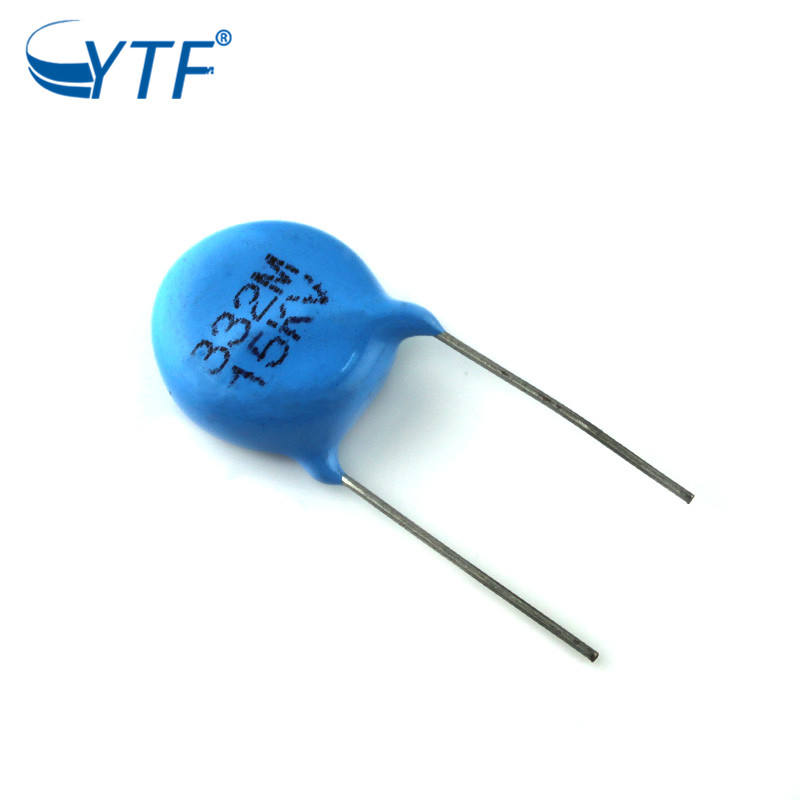

Ниже представлены модели для замены снятых с производства высоковольтных керамических конденсаторов серии DHR Murata и серии HVC VISHAY HVCC.

Подробности смотрите на этой странице: https://www.hv-caps.com/HV-Ceramic-Disc-Capacitor/hv-ceramic-disc-capacitor4109.html

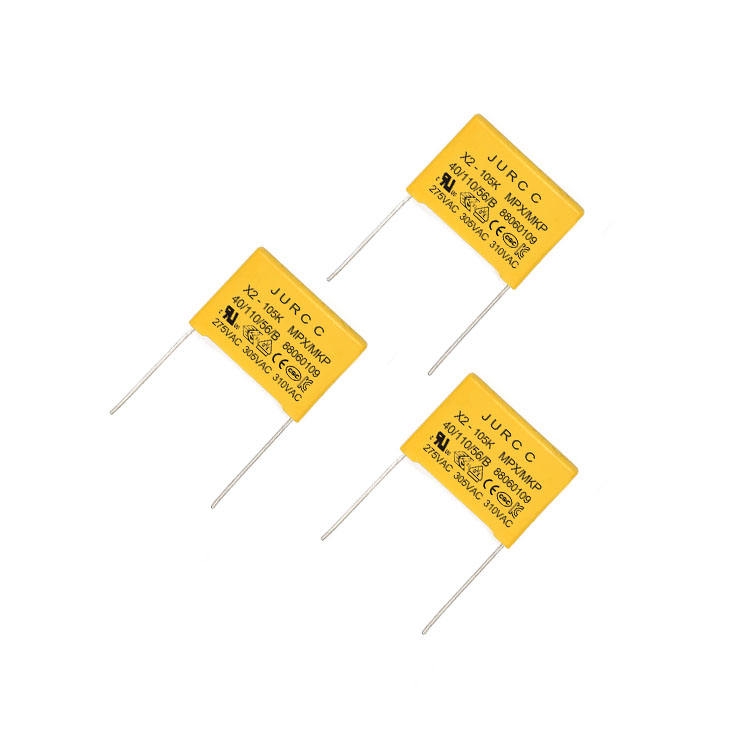

135 шт., 14 значений, предохранительный конденсатор X2, 102 в переменного тока, 105K K, 1 нФ ~ мкФ, набор ассортименте

Продавец 605870
Продан 76
Список цен US $12.28piece
Продажная цена US $11.67piece
Вы экономите US $0.61piece5% off
Доставка Бесплатная доставка
Рейтинги 4.895 (35)

Спецификация продукта

Название бренда	NoEnName_Null
Тип упаковки	Сквозное отверстие
Тип	Суперконденсатор

Oписание продукта

Добро пожаловать в наш магазин!

Резистор Таблица значений:

275VAC 103K 10nF шпилька 10 мм 10 шт 275VAC 473K 47nF шпилька 10 мм10 штук 275VAC 103K 10nF шпилька 10 мм10 штук 275VAC 334K 0,33 мкФ шпилька 15 мм10 штук 275VAC 105K 1 мкФ контактный 22 мм10 штук 275VAC 102K 1nF шпилька 10 мм10 штук 275VAC 333K33nFШпилька 10 мм10 штук 275VAC 224K 0,22 мкФ шпилька 15 мм10 штук 275VAC 473K 47nF шпилька 15 мм10 штук 275VAC 474K 0,47 мкФ контактный 22 мм5 шт.

275VAC 104K 0,1 мкФ шпилька 10 мм10 штук 275VAC 104K 0,1 мкФ шпилька 15 мм10 штук 275VAC 474K 0,47 мкФ шпилька 15 мм10 штук 275VAC 684K 0,68 мкФ контактный 22 мм10 штук

Все14Стоимость в одной посылка.

Перед моим сбором с 135 шт., 14 значений, предохранительный конденсатор X2, 102 в переменного тока, 105K K, 1 нФ ~ мкФ, набор ассортименте, я поставил под увеличительное стекло каждый мыслимые рода простых. Семь дней назад я обнаружил этот сайт и поселился на выбор попробовать его. В неопробованных сайтов я всегда инициировать с инвестированием маргинальных сумм-только товерифи и сделать мой ум, следует ли продолжать с продавцом или нет. Я не тот, кто Ventures проблемы особенно, когда это относится к денежным вопросам. Я принял решение этот продукт был то, что я должен инвестировать в-и на самом деле-не так много отходов в этом. Я откровенно никогда не предполагал, что этот пункт, как это может быть реальным ударом удачи, но я был совершенно несправедливым. Кто мог предположить? Ну, не я, наверняка. в любом случае, он делает именно то, что он утверждает, что делать, и он делает это прекрасно.

Концепция 135 шт., 14 значений, предохранительный конденсатор X2, 102 в переменного тока, 105K K, 1 нФ ~ мкФ, набор ассортименте является настолько плоской, и стоит так крошечные, что я был положительным он не будет функционировать. Но он делает именно то, что он стремится сделать. Абсолютно стоящий стоимости. Я пробовал много товаров такого рода в прошлом… Я не мог попросить большего пункта. Уважение к производителю!

Это действительно очень хорошо изготовлены. Внешний вид доказывает, что эстетическое прикосновение может сделать мир изменения в использовании статьи. Я купил этот один после проверки восторженные отзывы и надеялся, что они были правы. Они были. Некоторые преимущества к этой версии над другими одними я пробовал:

-Выглядит привлекательно.

-Это недорого. -Это высокое качество пункта. -Он полностью согласен с его дескриптором и не разочарование.

Если вы находитесь в рынке для пункта, как это, я не могу забеременеть вы обнаружите один больше, чем этот.

Нет жалости клиента; приобрели покупку как раз вовремя, всего A + + + продукт. Очень рекомендую!

Доставка и оплата

Методы доставки

Мы предлагаем различные способы доставки для доставки наших продуктов по всему миру безопасно и быстро. Мы работаем с UPS, DHL, EMS и способ доставки продавца. Вы можете выбрать способ доставки, который вам нравится. Однако, если ваш заказ содержит слишком много фирменных продуктов, мы можем доставить его через разных курьеров, чтобы избежать таможенной проблемы. И мы сообщим вам о ситуации, прежде чем мы отправим ваши товары. поэтому, пожалуйста, поддерживайте связь с нашими продажами.

Вы также можете выбрать «Pick Up», что означает, что вы берете товар непосредственно с нашего склада без уплаты пошлины за доставку.

Время доставки

Время доставки зависит от товаров, которые вы заказываете, и от выбранного вами способа доставки. Вообще говоря, ваш заказ будет отправлен в течение 1 ~ 3 дней после подтверждения оплаты. Время доставки настраиваемых продуктов может быть более продолжительным в зависимости от количества заказа и методов производства.

Стоимость доставки

Стоимость доставки зависит от расстояния между вашим местоположением и Китаем и выбранного вами способа доставки. Вы можете рассчитать стоимость доставки, нажав кнопку «Рассчитать стоимость доставки» рядом с кнопкой «Добавить в корзину» на каждой странице продукта или на проверьте страницу перед оплатой. Стоимость доставки для разных способов доставки будет отображаться четко.

Способы оплаты

Покупки в этом магазине безопасны, быстры и удобны. Чтобы облегчить жизнь, мы принимаем ряд безопасных способов оплаты, предназначенных для полной безопасности и дружелюбия. Когда вы совершаете покупки в этом магазине, ваша конфиденциальность и онлайн-безопасность всегда гарантируются.

Гарантии продавца

Политика возврата

Если полученный вами продукт не соответствует описанию или низкому качеству, продавец обещает вернуть его до завершения заказа (когда вы нажмете «Подтвердить полученный заказ» или превысите время подтверждения) и получите полный возврат средств. Плата за возврат будет оплачена вами. Или вы можете сохранить продукт и согласовать сумму возмещения непосредственно с продавцом.

Обслуживание продавца

Если вы не получили свою покупку в течение нескольких дней, вы можете попросить полный возврат средств до завершения заказа (когда вы нажмете «Подтвердить полученный заказ» или превысите время подтверждения).

Какие маркировки керамических конденсаторов

Самодельные электронные схемы собираются с применением конденсаторов, которые нужно правильно подобрать. К слову, могут быть использованы конденсаторы, уже бывшие в употреблении. Прежде чем применять их, следует тщательно проверить, в особенности это касается электролитических видов, сильно подверженных старению. В этой статье рассмотрим обозначение конденсаторов, и как они маркируются.

Особенности конденсаторов

Конденсаторами называют двухполюсники с переменным или определенным значением емкости и малой проводимостью. Отличительная черта изделия – оно обеспечивает накопление заряда и энергии электрического поля. Сам элемент применяется как пассивный электронный компонент. Конструкция не представляет ничего сложного – два электрода в виде пластин, которые разделены диэлектриком небольшой толщины. Все чаще применяются элементы, имеющие многослойные диэлектрики и электроды.

Существует большой выбор конденсаторов, которые находят применение в самых различных схемах. Чтобы грамотно подобрать параметры электросети, следует разобраться, как осуществляется маркировка керамических конденсаторов, – это ключевое их значение. Это не совсем просто, так как параметры могут существенно отличаться, в зависимости от компании-изготовителя, страны-экспортера, вида, размера и самих параметров элемента.

Керамические конденсаторы позволяют накапливать электрический заряд. Для измерения емкости используются особые единицы – фарады (F). Но стоит учесть, что одна единица фарада является большой величиной, которая не находит применения в радиотехнике. В случае с конденсаторами актуален микрофарад – это один фарад, поделенный на миллион. Почти что на всех элементах встречается обозначение мкФ. При ознакомлении с теоретическими расчетами иногда встречается миллифарад – фарад, деленный на тысячу. Для обозначения маленьких устройств используются нанофарады и пикофарады. Важно разбираться в обозначениях, чтобы подбирать правильные элементы.

Номиналы конденсаторов различаются, но для чего это на практике? Определенная емкость конденсатора требуется, если необходим выброс значительного количества энергии. То есть элемент позволяет высвободить за доли секунд немалый объем энергии, которая будет двигаться в том направлении, которое укажет человек.

Обозначение конденсаторов на схеме осуществляется при помощи двух параллельных отрезков, которые символизируют обкладки элемента с выводами от их середин.

Обратите внимание! На схеме рядом указывается буквенное обозначение устройства – буква С (от латинского Capacitor – конденсатор).

Каких видов бывают конденсаторы

Из бумаги или металлобумаги – применимы как для высоко-, так и низкочастотных цепей. Из-за небольшой механической прочности их «начинка» размещена в корпусе из металла;
Электролитические – их диэлектрик – тонкий слой оксида металла, который образуется в результате электрохимических манипуляций. Практически все виды данных элементов поляризованы, поэтому функционируют лишь в тех цепях, где есть постоянное напряжение, и соблюдается полярность. Если случается инверсия полярности, внутри элемента происходит необратимая химическая реакция, которая способна привести к его разрушению. Так как внутри выделяется газ, изделие может даже взорваться;
Полимерные – полимерный диэлектрик нивелирует раздутие и потерю заряда конденсаторов. Полимер характеризуется своими физическими параметрами, поэтому изделие имеет следующие достоинства: большой импульсный ток, низкий показатель эквивалентного сопротивления, стабильный температурный коэффициент даже в условиях низкой температуры;
Плёночные – диэлектриком здесь служит пластиковая пленка. Имеют немало преимуществ: способны функционировать при больших токах, прочные на растяжение и характеризуются минимальным током утечки. Применяются следующие виды пластика: полиэстер, поликарбонат, полипропилен. В последнее время все чаще применяется полифениленсульфид;
Керамические – такие изделия имеют различные свойства и кодировку. Лишь материалы, произведенные из керамики, обладают широким диапазоном значений относительной электропроницаемости (исчисляется десятками тысяч). Высокая проницаемость позволяет производить элементы компактных размеров, но большой емкости. При этом они способны функционировать при любой поляризации и характеризуются небольшими утечками. Параметры устройства зависят от температуры, напряжения и частоты;
С воздушным диэлектриком – диэлектрик устройств – воздух. Их особенность – отличная работоспособность при высоких частотах. По этой причине они нередко устанавливаются как конденсаторы с переменной емкостью.

Типы маркировок

Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица.

Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

Видео

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 – (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» – + 0,25 пФ, D – + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Здесь я буду выкладывать фотографии различных пленочных и керамических конденсаторов, с некоторыми пояснениями и расшифровками маркировок

Внимание: навигация по страницам внизу статьи!

• Конденсаторы пленочные и керамические – фотосправочник, с расшифровкой кодовых маркировок

Маркировка конденсатора 1n5 – это значит 1500 пФ, или 1,5 нФ, или 0,0015 мкФ (импортная кодовая маркировка 152)

Тип конденсатора К10-7В

Керамический (дисковый) конденсатор, аналог К10-19, КД-2, применяется в цепях постоянного, пульсирующего, переменного токов в импульсных режимах

Имеет керамический диэлектрик, обеспечивающий устойчивую линейную зависимость емкости от температуры и используется для настройки контуров и др.

Тип конденсатора СГМ-3, слюдяной, 1500 пФ, ±10%, 500 вольт, 1975 год

Советский конденсатор 1979 года, на 1500 пФ, 250 вольт, тип неизвестен, видимо пленочный

Маркировка конденсатора 3n9K или 3n9J – это значит 3900 пФ, или 3,9 нФ, или 0,0039 мкФ (импортная кодовая маркировка 392)

Тип конденсатора К21-7 керамический, рассчитанный на работу в цепях постоянного, переменного тока и в импульсных режимах

Маркировка конденсатора 6n8 – это значит 6800 пФ, или 6,8 нФ, или 0,0068 мкФ (импортная кодовая маркировка 682)

Тип конденсатора К10-7В Керамический (дисковый) конденсатор

Маркировка конденсатора 68n – это значит 68000 пФ, или 68 нФ, или 0,068 мкФ (импортная кодовая маркировка 683)

Тип конденсатора К10-7В Керамический (дисковый) конденсатор

Маркировка конденсатора М33 – это значит 330000 пФ, или 330 нФ, или 0,33 мкФ (импортная кодовая маркировка 334).

Тип конденсатора К10У-5 керамический дисковый

Конденсатор рассчитан на номинальное напряжение 25 Вольт, код Н90 обозначает температурный коэффициент емкости (ТКЕ)

Маркировка конденсатора n15K – это значит 150 пФ, или 0,15 нФ, или 0,00015 мкФ (импортная кодовая маркировка 151).

Рис. слева – конденсатор К10-7В, керамический. Рис. справа – конденсатор К21-7 керамический

Маркировка конденсатора n20 – это значит 200 пФ, или 0,2 нФ, или 0,0002 мкФ (импортная кодовая маркировка мне неизвестна).
