Комплектование электроустановок средствами защиты | Испытания и ремонт средств защиты в электроустановках | Архивы

Необходимым условием обслуживания электроустановок должно быть снабжение персонала всеми необходимыми средствами защиты. Средства защиты являются инвентарем в распределительных устройствах и цехах электростанций, на подстанциях, в трансформаторных пунктах, распределительных пунктах электросетей. Они могут входить в инвентарное имущество оперативно-выездных бригад (ОВБ), ремонтно-механизированных станций (РМС), бригад централизованного ремонта (БЦР), передвижных лабораторий и пр.
Распределяются инвентарные средства защиты между объектами, ОВБ, РМС и другими подразделениями в соответствии с системой организации эксплуатации, местными условиями и с учетом экономических соображений.
Распределение должно быть зафиксировано в списках, утвержденных главным инженером предприятия, при этом электроустановки любого напряжения должны быть снабжены соответствующими средствами защиты в количестве, обеспечивающем выполнение всех возможных в данной установке операций как в нормальном эксплуатационном режиме, так и во время аварий.


Минимальные нормы комплектования средствами зашиты приведены в табл. 12.
Помимо норм комплектования средствами защиты Союзтехэнерго разработаны «Нормативы годовой потребности в средствах защиты при работах в электроустановках». Нормативами предусмотрена годовая потребность в средствах защиты для замены изношенных и не учтена потребность для комплектования и доукомплектования действующих энергопредприятий, так как эта потребность определяется на основе данных, приведенных в табл. 12.
Таблица 12. Нормы комплектования средствами защиты электроустановок, оперативно-выездных бригад и бригад централизованного ремонта



Нормативы годовой потребности в средствах защиты при работах в электроустановках приведены в табл. 13.
Таблица 13. Нормативы годовой потребности в средствах защиты при работах в электроустановках

Примечание. В таблице произведен расчет годовой потребности при условии, что средством данного вида защиты пользуются 100 чел. Если им пользуются больше или меньше человек, то подсчет необходимого количестве средств защиты Q определяется по формуле
где к — количество персонала, пользующегося при работе средством данного вида защиты; Н — годовой норматив средств защиты по табл. 13


Наименование средства защиты

Количество

Распределительные устройства напряжением выше 1000 В электростанций и подстанций

Штанга изолирующая (оперативная
или универсальная)
Указатель напряжения

  2 шт. на каждое напряжение
То же

Наименование ередотва защиты

Количество

Клеши изолирующие (при отсутствии универсальной штанги)

По 1 шт. на 10 и 35 кВ при наличии предохранителей на эти напряжения

Диэлектрические перчатки

Нe менее 2 пар

Диэлектрические боты (для ОРУ)

По 1 паре нескольких размеров

Переносные заземления

Не менее двух на каждое напряжение

Временные ограждения (щиты)

Не менее 2 шт.

Переносные плакаты и знаки безопасности

По местным условиям

Противогаз шланговый

2 шт.

Очки защитные

2 пары

Распределительные устройства напряжением до 1000 В электростанций, районных подстанций и находящиеся в различных производственных помещениях

Штанга изолирующая (оперативная или универсальная)

По местным условиям

Указатель напряжения

2 1117.

Клещи изолирующие

1 шт.

Диэлектрические перчатки

2 пары

Диэлектрические галоши

2 пары

Изолирующие подставки или диэлектрические коврики

По местным условиям

Изолирующие накладки, временные ограждения, переносные плакаты и знаки безопасности

То же

Очки защитные

1 пара

Переносные заземления

По местным условиям

Трансформаторные подстанции и распределительные пункты распределительных электросетей напряжением 6—20 кВ (кроме КТП, КРУН и мачтовых подстанций)

Штанга изолирующая (оперативная или универсальная)

1 шт.

Изолирующие полставки или диэлектрический коврик

По местным условиям
1

Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров

Указатель напряжения

1 шт. на каждое напряжение выше 1000 В и 2 шт. на напряжение до 1000 В

Наименование средства защита

Количество

Клещи изолирующие на напряжение выше 1000 В (при отсутствии универсальной штанги)

По 1 шт. на 10 и 35 кВ при наличии предохранителей на эти напряжения

Клещи изолирующие на напряжение до 1000 В

1 шт.

Клещи электроизмерительные

По местным условиям

Диэлектрические перчатки

2 пары

Диэлектрические галоши

2 пары

Инструмент слесарно-монтажный с изолирующими рукоятками

1 комплект По местным условиям

Переносные заземления

Изолирующие накладки и диэлектрические коврики

То же

Переносные плакаты и анаки безо

» >

пасности



Каски защитные

1 шт. на каждого работающего

Индивидуальные экранирующие комплекты

По местным условиям

Респираторы

2 шт.

Очки защитные

2 пары

Оперативно-выездные бригады, обслуживающие подстанции и распределительные электросети

Штанги изолирующие (оперативные или универсальные)

1 шт. на каждое напряжение
По 2 шт. на каждое напряжение

Указатели напряжения до и выше 1000 В

Клещи изолирующие выше 1000 В (при отсутствии универсальной штанги)

По 1 шт. на 10 и 35 кВ при наличии предохранителей на эти напряжения

Клещи изолирующие на напряжение до 1000 В

По местным условиям

Диэлектрические перчатки

Не менее 3 пар

Диэлектрические боты (для ОРУ)

2 пары

Инструмент слесарно-монтажный с

1 комплект

изолирующими рукоятками

По местным условиям По местным условиям, но не

Клещи электроизмерительные на напряжение до и выше 1000 В

Переносные заземления



менее 2 шт.

Изолирующие накладки и диэлектрические коврики

По местным условиям 2 пары

Очки защитные

Переносные плакаты и звяки безопас

По местным условиям

ности



Указатель напряжения для фазироики

То же

Респираторы

» »

Каски защитные

По 1 шт. ня каждого работаю-

Пояса предохранительные

По местным условиям

Наименование средства защиты

Количество

Бригады централизованного ремонта ih и кабельных линий
Штанги изолирующие (оперативные или универсальные, измерительные)

датанций, воздушных
По 1 шт. на каждое напряжение

Указатель напряжения выше 1000 В Указатель напряжения до 1000 В Переносные заземления, в том числе штанга с дугогасящим устройством для пофазного ремонта ВЛ и штанга для заземления тросов ВЛ Указатель напряжения для фазировки
Диэлектрические перчатки Диэлектрические боты Предохранительные монтерские пояса, страховочные канаты Очки защитные
Инструмент слесарно-монтажный с
изолирующими рукоятками Изолирующие накладки и диэлектрические коврики Переносные плакаты и знаки безопасности Респираторы Каски защитные

Тоже 2 шт.
По местным условиям
Тоже
4 пары
пара
По местным условиям
пары
2 комплекта
По местным условиям
То же » »
По 1 шт. на каждого работающего


Наименование средства защиты

Годовой норматив (средств защиты) Н на 100 чел. эксплуатационно-ремонтного персонала. обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Указатель напряжения до 1000 В

20,0

25,0

Указатель напряжения выше 1000 В

6,1

1,1

Указатель напряжения для фазировки

0,9

0,8

Штанга оперативная

3,1

1,2

Наименование средства защиты

Годовой норматив (средств защиты) на 100 чел. эксплуатационно-ремонтного персонала, обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Штанга измерительная

1,2

0,3

Штанга для прокола кабеля напряжением 2—10 кВ

1,0

0,5

Клещи изолирующие до 1000 В

3,0

2,0

Клещи изолирующие выше 1000 В

1,7

0,3

Клеши электроизмерительные до 1000 В

3,0

1. 8

Клещи электроизмерительные выше 1000 В

1.1

0,3

Прибор для проверки исправности указателей напряжения выше 1000 В

1,2

0,2

Инструмент слесарно-монтажный с изолирующими рукоятками

15,0

25,5





0,4

Переносное заземление для ВЛ до 1000 В

4,7

Переносное заземление для ВЛ до 10 кВ

5,5

0,6

Переносное заземление для ВЛ 35—220 кВ

2. 2

0,4

Переносное заземление для ВЛ 330—500 кВ

2,4

0.2

Переносное заземление для грозозащитных

1.0

тросов ВЛ 330—500 кВ





Переносное заземление для РУ до 1000 В

4,5

3,6

Переносное заземление для РУ до 35 кВ

4,8

3,5

Переносное заземление для ОРУ 35—
220 кВ Перчатки диэлектрические

3,0

0,6

50. ®

85,5

Коврики диэлектрические

2,3

14,5

Боты диэлектрические

2,7

1,8

Галоши диэлектрические

3,5

3,0

Комплект экранирующей одежды для защиты от электрических полей 330— 750 кВ

6,8

4,1

Экран переносный для защиты от электрических полей 330—750 кВ

0,3

0,1

Пояс предохранительный монтерский

7,8

2,4

Когти, лазы.

5,5

0т4

Каска защитная

20,0

30,0

Очки защитные

27,3

зо,е

Маска, щиток для сварщика

3,5

5.0

Ограждения переносные

4,4

3,4

Плакаты предупредительные для электроустановок переносные

105,6

250,0

Наименование средства защиты

Годовой норматив (средств защиты) И на 100 чел. эксплуатационно-ремонтного персонала, обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Сигнализаторы наличия напряжения индивидуальные

3,7

0,1

Прибор для определения степени загнивания древесины опор

1.1

Противогазы фильтрующие, шланговые

3,1

1.8

Респираторы

7,6

16,3

Наушники

4,3

7,0

Приложение 5. НОРМЫ И СРОКИ ЭЛЕКТРИЧЕСКИХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ

Средства защиты
Напряжение электроустановок и линий, кВ
Приемо-сдаточные испытанияЭксплуатационные испытанияПериодичность
испытательное напряжение, кВпродолжительность, мин. ток, протекающий через изделие, мА, не болееиспытательное напряжение, кВпродолжительность, минток, протекающий через изделие, мА, не более

1

23456789

Изолирующие штанги
(кроме измерительных)
Ниже 110

110 — 500

Трехкратное линейное, но не менее 40 Трехкратное фазовое5

5

Трехкратное линейное, но не менее 40 Трехкратное фазовое5

5

1 раз в 24 мес.

Штанги с дугогасящим устройством. Дугогасящее устройство (при разомкнутых контактах)
110 — 220

40

5


40

5


1 раз в 24 мес.

Измерительные штанги

Ниже 110

110 — 500

Трехкратное линейное, но не менее 40 Трехкратное фазовое5

5

Трехкратное линейное, но не менее 40 Трехкратное фазовое5

5

В сезон измерений 1 раз в 3 мес., в том числе перед началом сезона не реже 1 раза в 12 мес.
Головки измерительных штанг35 — 500355305То же
Продольные и поперечные планки ползунковых головок и изолирующий капроновый канатик измерительных штанг

220 — 500

2,5 на 1 см

5

2,2 на 1 см

5

То же

Изолирующая часть составных штанг с металлическими звеньями для наложения заземлений на провода ВЛ 500 кВ

500

100

5

100

5

1 раз в 24 мес.

Изолирующие устройства и приспособления для работ на ВЛ 110 кВ и выше с непосредственным прикосновением электромонтера к токоведущим частям

110 и выше

2,5 на 1 см

5

0,5

2,2 на 1 см

5

0,5

1 раз в 12 мес.


Изолирующие клещи
До 1

2 — 35

3
Трехкратное линейное, но не менее 40
5

5

2
Трехкратное линейное, но не менее 40
5

5

1 раз в 24 мес.

Электроизмерительные клещиДо 0,65
До 10
3
40
5
5

2
40
5
5

1 раз в 24 мес.
Указатели напряжения выше 1000 В с газоразрядной лампой: изолирующая часть

рабочая часть

напряжение зажигания

2 — 35
35 — 220

2 — 10
6 — 20
10 — 35

2 — 10
6 — 20
10 — 35
35 — 220

Трехкратное линейное, но не менее 40
Трехкратное
фазовое
20
40
70

не выше 0,55
не выше 1,5
не выше 2,5
не выше 9

5

5

2
2
2









Трехкратное линейное, но не менее 40
Трехкратное фазовое
20
40
70

не выше 0,55
не выше 1,5
не выше 2,5
не выше 9

5

5

1
1
1









1 раз в12 мес.

1 раз в 12 мес.

Указатели напряжения выше 1000 В бесконтактного типа:
изолирующая часть
рабочая часть

6 — 35
6 — 35

105

5
Согласно


п.

105
3.1.29

5

1 раз в 24 мес.

Указатели напряжения для фазировки: изолирующая часть

рабочая часть


3—10
6—20
35—110

3 — 10
6 — 20
35
110


40
40
190

20
40
70
140


5
5
5

1
1
1
1








40
40
190

20
40
70
140


5
5
5

1
1
1
1







1 раз в12 мес.

Напряжение зажигания:
по схеме согласного включения

по схеме встречного включения

соединительный провод


3 — 10
6 — 20
35
110
3 — 10
6 – 20
35
110
3 — 10
6 — 20
35 — 110

12,7
28
40
100
2,5
4
20
50
20
20
30









1
1
1












12,7
28
40
100
2,5
4
20
50
20
20
30









1
1
1












1 раз в 12 мес.

1 раз в 12 мес.

Указатели напряжения до 1000 В: напряжение зажигания изоляции корпусов и соединительного провода

проверка исправности схемы: однополюсные указатели двухполюсные указатели


До 1
До 0,05
До 0,66

До 0,66
До 0,5
До 0,66


Не выше 0,09
1
2

0,75
0,6
0,75



1
1

1
1
1


0,6
4
4


Не выше 0,09
1
2

0,75
0,6
0,75



1
1

1
1
1




0,6
4
4

1 раз в 12 мес.

Резиновые диэлектрические перчаткиВсе напряженияВ соответствии с техническими условиями616,01 раз в 6 мес.
Резиновые диэлектрические ботыТо жеВ соответствии с ГОСТ 13385-78*1517,51 раз в 36 мес.
Резиновые диэлектрические галошиДо 1В соответствии с ГОСТ 13385-78*3,512,01 раз в 12 мес.
Резиновые диэлектрические ковры1Все напряженияВ соответствии с ГОСТ 4997-75*
Изолирующие накладки: жесткие

резиновые

До 1
До 10
До 15
До 20
До 1
2
20
30
40
2
1
5
5
5
1




5
2
20
30
40
2
1
5
5
5
1




6

1 раз в 24 мес.

Изолирующие подставки2До 10361
Слесарно-монтажный инструмент с изолирующими рукоятками До 161211 раз в 12 мес.

Испытание и диагностика электрооборудования, защитных средств и приборов :: Услуги по техническому и ремонтно-эксплуатационному обслуживанию :: Дополнительные услуги :: Потребителям :: ПАО «Россети Кубань»

При работе в электроустановках очень важно соблюдать правила электробезопасности. Одним из ключевых условий соблюдения этих правил является применение защитных средств, предохраняющих человека от воздействия электрического тока и изолирующих его от земли. При этом важно следить за состоянием таких защитных средств, в том числе вовремя производить их диагностику, испытания и замену.

         Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

         В процессе эксплуатации средства индивидуальной защиты подлежат периодическим очередным и внеочередным испытаниям. Внеочередные испытания проводятся при обнаружении признаков неисправности, после падения, ремонта, замены каких-либо составных частей и деталей.

Испытания и диагностика средств индивидуальной защиты являются обязательными не только из-за требований нормативно-технической документации, но и для проверки их пригодности к использованию, своевременного выявления возможных неисправностей, предотвращения несчастных случаев и обеспечения безопасности проведения работ в электроустановках.

         ПАО «Россети Кубань» предлагает клиентам услуги собственной электролаборатории, которая выполняет испытание средств индивидуальной защиты и электроинструмента качественно и в короткие сроки. Испытания проводятся высококвалифицированным персоналом, имеющим большой опыт работы. По окончанию испытаний на изделие ставится штамп с указанием даты следующей проверки и величины допустимого напряжения,  составляется протокол испытаний, который выдается клиенту.

         Помимо испытаний и диагностики электрооборудования, средств индивидуальной защиты и приборов ПАО «Россети Кубань» производит другие виды электроизмерительных работ:

  • анализ аккумуляторного электролита, дистиллированной воды, трансформаторного масла;
  • испытание образцов кабеля;
  • определение места повреждения кабеля;
  • определение трассы кабеля с помощью генератора;
  • определение стабильности и электрической прочности трансформаторного масла;
  • тепловизионное обследование зданий и сооружений;
  • измерение сопротивления контура заземления с изготовлением паспорта заземляющего устройства объекта;
  • определение сопротивления изоляции электропроводки и оборудования;
  • измерение сопротивления заземлений;
  • проверка параметров цепи между элементами заземлений и заземляющими устройствами;
  • определение параметров цепи фаза-ноль в электроустановках напряжением до 1000 В;
  • проверка функционирования устройств защитного отключения;
  • проверка работы выключателей и оборудования релейной защиты;
  • прочие электроизмерительные и диагностические работы.



Перечень наиболее востребованных услуг



Наименование услуги

Единица измерения

Цена, руб с НДС (20%)




1 ценовая категория

2 ценовая категория



Испытания: боты диэлектрические, галоши, перчатки резиновые диэлектрические

пара

348,31

263,64



Определение места повреждения кабеля

шт.

15 985,45

12 570,85



Тепловизионное обследование технологического оборудования (ВЛ и ПС) (стоимость с транспортом до 25 км).

шт.

3 183,80

2 448,35



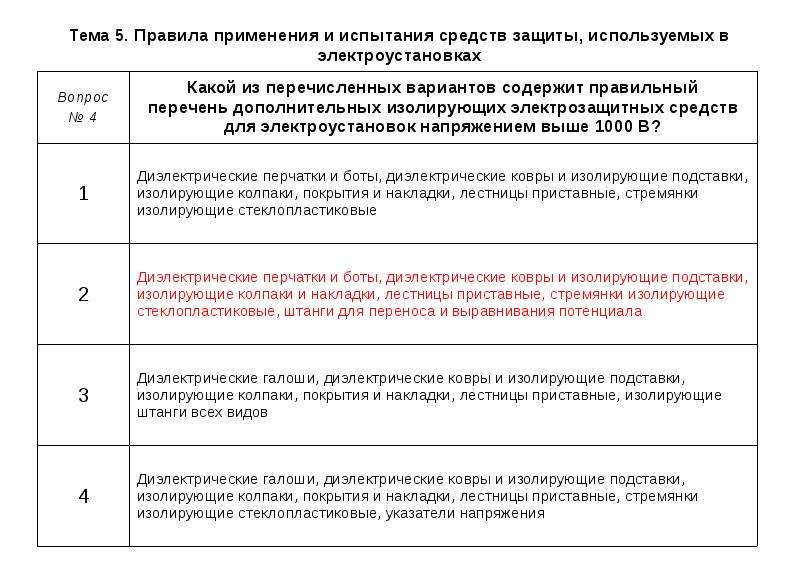

Перечень защитных средств в электроустановках выше 1000 в. Комплектование электроустановок средствами защиты

2003 г. № 000

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ

СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ

СО 153-34.03.

ПРИЛОЖЕНИЕ 8

Нормы комплектования средствами защиты

Наименование средств защиты

Количество

Распределительные устройства напряжением выше 1000 В

Указатель напряжения

Изолирующие клещи (при отсутствии универсальной штанги)

(при наличии соответствующих предохранителей)

Диэлектрические перчатки

Не менее 2 пар

Переносные заземления

Не менее 2 на каждый класс напряжения

Защитные ограждения (щиты)

Не менее 2 шт.

По местным условиям

Противогаз изолирующий

Защитные щитки или очки

Электроустановки напряжением 330 кВ и выше (дополнительно)

Комплекты индивидуальные экранирующие

По местным условиям, но не менее 1

Устройства экранирующие

По местным условиям

Изолирующая штанга (оперативная или универсальная)

По местным условиям

Указатель напряжения

Изолирующие клещи

Диэлектрические перчатки

Диэлектрические галоши

Распределительные устройства напряжением до 1000 В

По местным условиям

Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности

Защитные щитки или очки

Переносные заземления

По местным условиям

Трансформаторные подстанции и распределительные пункты распределительных электросетей 6-20 кВ (кроме КТП, КРУН и мачтовых подстанций)

Изолирующая штанга (оперативная или универсальная)

Диэлектрический ковер или изолирующая подставка

По местным условиям

Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров

Указатель напряжения

1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В

1 шт. на каждый класс напряжения выше 1000 В (при наличии соответствующих предохранителей)

Элетроизмерительные клещи

По местным условиям

Диэлектрические перчатки

Диэлектрические галоши

Изолирующий инструмент

1 комплект

Переносные заземления

По местным условиям

Плакаты и знаки безопасности (переносные)

Защитные каски

1 шт. на каждого работающего

Защитные щитки или очки

Респираторы

Оперативно-выездные бригады, обслуживающие подстанции и распределительные электросети

Изолирующие штанги (оперативные или универсальные)

1 шт. на каждый класс напряжения

Указатели напряжения до и выше 1000 В

2 шт. на каждый класс напряжения

Сигнализаторы напряжения индивидуальные

Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги)

Изолирующие клещи на напряжение до 1000 В

По местным условиям

Диэлектрические перчатки

Не менее 2 пар

Диэлектрические боты (для ОРУ)

Изолирующий инструмент

1 комплект

Электроизмерительные клещи на напряжение до и выше 1000 В

По местным условиям

Переносные заземления

Диэлектрические ковры и изолирующие накладки

По местным условиям

Защитные щитки или очки

Плакаты и знаки безопасности (переносные)

По местным условиям

Защитные каски

1 шт. на каждого работающего

Респираторы

По местным условиям

Предохранительный пояс

Бригада эксплуатационного обслуживания подстанций, воздушных и кабельных линий

Изолирующие штанги (оперативные или универсальные, измерительные)

1 шт. на каждый класс напряжения

Указатель напряжения выше 1000 В

1 шт. на каждый класс напряжения

Указатель напряжения до 1000 В

Сигнализатор напряжения индивидуальный

1 шт. на каждого работающего на ВЛ

Переносные заземления

По местным условиям, но не менее 2 шт.

Указатель напряжения для проверки совпадения фаз

По местным условиям

Диэлектрические перчатки

Не менее 2 пар

Диэлектрические боты

Предохранительные пояса и страховочные канаты

По местным условиям

Защитные щитки или очки

Защитный щиток для электросварщика

Изолирующий инструмент

2 комплекта

Диэлектрические ковры и изолирующие накладки

По местным условиям

Плакаты и знаки безопасности (переносные)

Респираторы

Защитные каски

1 шт. на каждого работающего

Передвижные высоковольтные лаборатории

Указатель напряжения до и выше 1000 В

1 шт. на каждый класс напряжения

Изолирующая штанга (оперативная)

Диэлектрические перчатки

Диэлектрические боты

Комплект плакатов безопасности

Диэлектрический ковер

Не менее 1

Защитные каски

1 шт. на каждого работающего

Примечания:

1) Нормы комплектования являются минимальными и обязательными. Техническим руководителям и работникам, ответственным за электрохозяйство, предоставляется право в зависимости от местных условий увеличивать количество и дополнять номенклатуру средств защиты.

2) При размещении оборудования РУ до и выше 1000 В на разных этажах или в нескольких помещениях, отделенных друг от друга дверями или другими помещениями, указанное количество средств защиты относится ко всему РУ в целом.

3) РУ одного напряжения при числе их не более четырех, расположенные в пределах одного здания и обслуживаемые одним и тем же персоналом, могут обеспечиваться одним комплектом средств защиты, исключая защитные ограждения и переносные заземления.

4) Мачтовые подстанции, КТП и КРУН комплектуют средствами защиты по местным условиям.

Действует Редакция от 30.06.2003

Наименование документ
Вид документа приказ, инструкция, нормы, перечень
Принявший орган минэнерго рф
Номер документа 261
Дата принятия 01.01.1970
Дата редакции 30.06.2003
Дата регистрации в Минюсте 01.01.1970
Статус действует
Публикация
  • М., Издательство НЦ ЭНАС, 2003 (опубликован без Приказа)
  • «Библиотека инженера по охране труда», N 3, 2004 (опубликован без Приказа)
Навигатор Примечания

ПРИКАЗ Минэнерго РФ от 30.06.2003 N 261 «ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ»

Приложение 8. НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

Наименование средств защиты Количество
Распределительные устройства напряжением выше 1000 В
Указатель напряжения То же
Изолирующие клещи (при отсутствии универсальной штанги) (при наличии соответствующих предохранителей)
Диэлектрические перчатки Не менее 2 пар
1 пара
Переносные заземления Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты) Не менее 2 шт.
По местным условиям
Противогаз изолирующий 2 шт.
Защитные щитки или очки 2 шт.
Электроустановки напряжением 330 кВ и выше (дополнительно)
Комплекты индивидуальные экранирующие По местным условиям, но не менее 1
Устройства экранирующие По местным условиям
Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная) По местным условиям
Указатель напряжения 2 шт.
Изолирующие клещи 1 шт.
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары
По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности То же
Защитные щитки или очки 1 шт.
Переносные заземления По местным условиям
Трансформаторные подстанции и распределительные пункты распределительных электросетей 6 — 20 кВ (кроме КТП, КРУН и мачтовых подстанций)
Изолирующая штанга (оперативная или универсальная) 1 шт.
Диэлектрический ковер или изолирующая подставка По местным условиям
Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров
Указатель напряжения 1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В
1 шт. на каждый класс напряжения выше 1000 В (при наличии соответствующих предохранителей)
1 шт.
Электроизмерительные клещи По местным условиям
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары
Изолирующий инструмент 1 комплект
Переносные заземления По местным условиям
То же
Плакаты и знаки безопасности (переносные) То же
Защитные каски 1 шт. на каждого работающего
Защитные щитки или очки 2 шт.
Респираторы 2 шт.
Оперативно-выездные бригады, обслуживающие подстанции и распределительные электросети
Изолирующие штанги (оперативные или универсальные) 1 шт. на каждый класс напряжения
Указатели напряжения до и выше 1000 В 2 шт. на каждый класс напряжения
Сигнализаторы напряжения индивидуальные
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги)
Изолирующие клещи на напряжение до 1000 В По местным условиям
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты (для ОРУ) 2 пары
Изолирующий инструмент 1 комплект
Электроизмерительные клещи на напряжение до и выше 1000 В По местным условиям
Переносные заземления
Диэлектрические ковры и изолирующие накладки По местным условиям
Защитные щитки или очки 2 шт.
Плакаты и знаки безопасности (переносные) По местным условиям
То же
Защитные каски 1 шт. на каждого работающего
Респираторы По местным условиям
Предохранительный пояс То же
Бригада эксплуатационного обслуживания подстанций, воздушных и кабельных линий
Изолирующие штанги (оперативные или универсальные, измерительные) 1 шт. на каждый класс напряжения
Указатель напряжения выше 1000 В 1 шт. на каждый класс напряжения
Указатель напряжения до 1000 В 2 шт.
Сигнализатор напряжения индивидуальный 1 шт. на каждого работающего на ВЛ
Переносные заземления По местным условиям, но не менее 2 шт.
Указатель напряжения для проверки совпадения фаз По местным условиям
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты 1 пара
Предохранительные пояса и страховочные канаты По местным условиям
Защитные щитки или очки 2 пары
Защитный щиток для электросварщика 1 шт.
Изолирующий инструмент 2 комплекта
Диэлектрические ковры и изолирующие накладки По местным условиям
Плакаты и знаки безопасности (переносные) То же
Респираторы То же
Защитные каски 1 шт. на каждого работающего
Передвижные высоковольтные лаборатории
Указатель напряжения до и выше 1000 В 1 шт. на каждый класс напряжения
Изолирующая штанга (оперативная) То же
Диэлектрические перчатки 2 пары
Диэлектрические боты 1 пара
Комплект плакатов безопасности 1
Диэлектрический ковер Не менее 1
Защитные каски 1 шт. на каждого работающего

Примечания. 1. Нормы комплектования являются минимальными и обязательными. Техническим руководителям и работникам, ответственным за электрохозяйство, предоставляется право в зависимости от местных условий увеличивать количество и дополнять номенклатуру средств защиты.

2. При размещении оборудования РУ до и выше 1000 В на разных этажах или в нескольких помещениях, отделенных друг от друга дверями или другими помещениями, указанное количество средств защиты относится ко всему РУ в целом.

3. РУ одного напряжения при числе их не более четырех, расположенные в пределах одного здания и обслуживаемые одним и тем же персоналом, могут обеспечиваться одним комплектом средств защиты, исключая защитные ограждения и переносные заземления.

4. Мачтовые подстанции, КТП и КРУН комплектуют средствами защиты по местным условиям.

1) Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю. 2) Для двухполюсных указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

ПРИЛОЖЕНИЕ 8

Нормы комплектования средствами защиты

Наименование средств защиты

Количество

Распределительные устройства напряжением выше 1000 В

Указатель напряжения То же
Изолирующие клещи (при отсутствии универсальной штанги) (при наличии соответствующих предохранителей)
Диэлектрические перчатки Не менее 2 пар
1 пара
Переносные заземления Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты) Не менее 2 шт.
По местным условиям
Противогаз изолирующий 2 шт.
Защитные щитки или очки 2 шт.

Электроустановки напряжением 330 кВ и выше (дополнительно)

Комплекты индивидуальные экранирующие По местным условиям, но не менее 1
Устройства экранирующие По местным условиям
Изолирующая штанга (оперативная или универсальная) По местным условиям
Указатель напряжения 2 шт.
Изолирующие клещи 1 шт.
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары

Распределительные устройства напряжением до 1000 В

По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности То же
Защитные щитки или очки 1 шт.
Переносные заземления По местным условиям

Трансформаторные подстанции и распределительные пункты распределительных электросетей 6-20 кВ (кроме КТП, КРУН и мачтовых подстанций)

Изолирующая штанга (оперативная или универсальная) 1 шт.
Диэлектрический ковер или изолирующая подставка По местным условиям

Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров

Указатель напряжения 1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В
1 шт. на каждый класс напряжения выше 1000 В (при наличии соответствующих предохранителей)
1 шт.
Элетроизмерительные клещи По местным условиям
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары
Изолирующий инструмент 1 комплект
Переносные заземления По местным условиям
То же
Плакаты и знаки безопасности (переносные) То же
Защитные каски
Защитные щитки или очки 2 шт.
Респираторы 2 шт.

Оперативно-выездные бригады, обслуживающие подстанции и распределительные электросети

Изолирующие штанги (оперативные или универсальные) 1 шт. на каждый класс напряжения
Указатели напряжения до и выше 1000 В 2 шт. на каждый класс напряжения
Сигнализаторы напряжения индивидуальные
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги)
Изолирующие клещи на напряжение до 1000 В По местным условиям
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты (для ОРУ) 2 пары
Изолирующий инструмент 1 комплект
Электроизмерительные клещи на напряжение до и выше 1000 В По местным условиям
Переносные заземления
Диэлектрические ковры и изолирующие накладки По местным условиям
Защитные щитки или очки 2 шт.
Плакаты и знаки безопасности (переносные) По местным условиям
То же
Защитные каски 1 шт. на каждого работающего
Респираторы По местным условиям
Предохранительный пояс То же

Бригада эксплуатационного обслуживания подстанций, воздушных и кабельных линий

Изолирующие штанги (оперативные или универсальные, измерительные) 1 шт. на каждый класс напряжения
Указатель напряжения выше 1000 В 1 шт. на каждый класс напряжения
Указатель напряжения до 1000 В 2 шт.
Сигнализатор напряжения индивидуальный 1 шт. на каждого работающего на ВЛ
Переносные заземления По местным условиям, но не менее 2 шт.
Указатель напряжения для проверки совпадения фаз По местным условиям
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты 1 пара
Предохранительные пояса и страховочные канаты По местным условиям
Защитные щитки или очки 2 пары
Защитный щиток для электросварщика 1 шт.
Изолирующий инструмент 2 комплекта
Диэлектрические ковры и изолирующие накладки По местным условиям
Плакаты и знаки безопасности (переносные) То же
Респираторы То же
Защитные каски 1 шт. на каждого работающего

Передвижные высоковольтные лаборатории

Указатель напряжения до и выше 1000 В 1 шт. на каждый класс напряжения
Изолирующая штанга (оперативная) То же
Диэлектрические перчатки 2 пары
Диэлектрические боты 1 пара
Комплект плакатов безопасности 1
Диэлектрический ковер Не менее 1
Защитные каски 1 шт. на каждого работающего
Примечания: 1) Нормы комплектования являются минимальными и обязательными. Техническим руководителям и работникам, ответственным за электрохозяйство, предоставляется право в зависимости от местных условий увеличивать количество и дополнять номенклатуру средств защиты. 2) При размещении оборудования РУ до и выше 1000 В на разных этажах или в нескольких помещениях, отделенных друг от друга дверями или другими помещениями, указанное количество средств защиты относится ко всему РУ в целом. 3) РУ одного напряжения при числе их не более четырех, расположенные в пределах одного здания и обслуживаемые одним и тем же персоналом, могут обеспечиваться одним комплектом средств защиты, исключая защитные ограждения и переносные заземления. 4) Мачтовые подстанции, КТП и КРУН комплектуют средствами защиты по местным условиям.

ПРИЛОЖЕНИЕ 9

ПЛАКАТЫ И ЗНАКИ БЕЗОПАСНОСТИ

Плакаты запрещающие

№ 1

№ 3

Программа

Страница 8 из 18

Необходимым условием обслуживания электроустановок должно быть снабжение персонала всеми необходимыми средствами защиты. Средства защиты являются инвентарем в распределительных устройствах и цехах электростанций, на подстанциях, в трансформаторных пунктах, распределительных пунктах электросетей. Они могут входить в инвентарное имущество оперативно-выездных бригад (ОВБ), ремонтно-механизированных станций (РМС), бригад централизованного ремонта (БЦР), передвижных лабораторий и пр.
Распределяются инвентарные средства защиты между объектами, ОВБ, РМС и другими подразделениями в соответствии с системой организации эксплуатации, местными условиями и с учетом экономических соображений.
Распределение должно быть зафиксировано в списках, утвержденных главным инженером предприятия, при этом электроустановки любого напряжения должны быть снабжены соответствующими средствами защиты в количестве, обеспечивающем выполнение всех возможных в данной установке операций как в нормальном эксплуатационном режиме, так и во время аварий.
Минимальные нормы комплектования средствами зашиты приведены в табл. 12.
Помимо норм комплектования средствами защиты Союзтехэнерго разработаны «Нормативы годовой потребности в средствах защиты при работах в электроустановках». Нормативами предусмотрена годовая потребность в средствах защиты для замены изношенных и не учтена потребность для комплектования и доукомплектования действующих энергопредприятий, так как эта потребность определяется на основе данных, приведенных в табл. 12.
Таблица 12. Нормы комплектования средствами защиты электроустановок, оперативно-выездных бригад и бригад централизованного ремонта


Количество

Распределительные устройства напряжением выше 1000 В электростанций и подстанций

Штанга изолирующая (оперативная
или универсальная)
Указатель напряжения

2 шт. на каждое напряжение
То же

Наименование ередотва защиты

Количество

Клеши изолирующие (при отсутствии универсальной штанги)

Диэлектрические перчатки

Нe менее 2 пар

По 1 паре нескольких размеров

Переносные заземления

Не менее двух на каждое напряжение

Временные ограждения (щиты)

Не менее 2 шт.

Переносные плакаты и знаки безопасности

По местным условиям

Противогаз шланговый

Очки защитные

Распределительные устройства напряжением до 1000 В электростанций, районных подстанций и находящиеся в различных производственных помещениях

По местным условиям

Указатель напряжения

Клещи изолирующие

Диэлектрические перчатки

Диэлектрические галоши

Изолирующие подставки или диэлектрические коврики

По местным условиям

Изолирующие накладки, временные ограждения, переносные плакаты и знаки безопасности

Очки защитные

Переносные заземления

По местным условиям

Трансформаторные подстанции и распределительные пункты распределительных электросетей напряжением 6-20 кВ (кроме КТП, КРУН и мачтовых подстанций)

Штанга изолирующая (оперативная или универсальная)

Изолирующие полставки или диэлектрический коврик

По местным условиям
1

Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров

Указатель напряжения

1 шт. на каждое напряжение выше 1000 В и 2 шт. на напряжение до 1000 В

Наименование средства защита

Количество

Клещи изолирующие на напряжение выше 1000 В (при отсутствии универсальной штанги)

По 1 шт. на 10 и 35 кВ при наличии предохранителей на эти напряжения

Клещи электроизмерительные

По местным условиям

Диэлектрические перчатки

Диэлектрические галоши

1 комплект По местным условиям

Переносные заземления

Переносные плакаты и анаки безо

пасности

Каски защитные

1 шт. на каждого работающего

Индивидуальные экранирующие комплекты

По местным условиям

Респираторы

Очки защитные

Оперативно-выездные бригады, обслуживающие подстанции и распределительные электросети

Штанги изолирующие (оперативные или универсальные)

1 шт. на каждое напряжение
По 2 шт. на каждое напряжение

Указатели напряжения до и выше 1000 В

Клещи изолирующие выше 1000 В (при отсутствии универсальной штанги)

По 1 шт. на 10 и 35 кВ при наличии предохранителей на эти напряжения

Клещи изолирующие на напряжение до 1000 В

По местным условиям

Диэлектрические перчатки

Не менее 3 пар

Диэлектрические боты (для ОРУ)

1 комплект

изолирующими рукоятками

По местным условиям По местным условиям, но не

Клещи электроизмерительные на напряжение до и выше 1000 В

Переносные заземления

менее 2 шт.

Изолирующие накладки и диэлектрические коврики

По местным условиям 2 пары

Очки защитные

Переносные плакаты и звяки безопас

По местным условиям

Указатель напряжения для фазироики

Респираторы

Каски защитные

По 1 шт. ня каждого работаю-

Пояса предохранительные

По местным условиям

Наименование средства защиты

Количество

Бригады централизованного ремонта ih и кабельных линий
Штанги изолирующие (оперативные или универсальные, измерительные)

датанций, воздушных
По 1 шт. на каждое напряжение

Указатель напряжения выше 1000 В Указатель напряжения до 1000 В Переносные заземления, в том числе штанга с дугогасящим устройством для пофазного ремонта ВЛ и штанга для заземления тросов ВЛ Указатель напряжения для фазировки
Диэлектрические перчатки Диэлектрические боты Предохранительные монтерские пояса, страховочные канаты Очки защитные
Инструмент слесарно-монтажный с
изолирующими рукоятками Изолирующие накладки и диэлектрические коврики Переносные плакаты и знаки безопасности Респираторы Каски защитные

Тоже 2 шт.
По местным условиям
Тоже
4 пары
пара
По местным условиям
пары
2 комплекта
По местным условиям
То же » »
По 1 шт. на каждого работающего

Нормативы годовой потребности в средствах защиты при работах в электроустановках приведены в табл. 13.
Таблица 13. Нормативы годовой потребности в средствах защиты при работах в электроустановках


Наименование средства защиты

Годовой норматив (средств защиты) Н на 100 чел. эксплуатационно-ремонтного персонала. обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Указатель напряжения до 1000 В

Указатель напряжения выше 1000 В

Указатель напряжения для фазировки

Штанга оперативная

Наименование средства защиты

Годовой норматив (средств защиты) на 100 чел. эксплуатационно-ремонтного персонала, обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Штанга измерительная

Штанга для прокола кабеля напряжением 2-10 кВ

Клещи изолирующие до 1000 В

Клещи изолирующие выше 1000 В

Клеши электроизмерительные до 1000 В

Клещи электроизмерительные выше 1000 В

Прибор для проверки исправности указателей напряжения выше 1000 В

Инструмент слесарно-монтажный с изолирующими рукоятками

Переносное заземление для ВЛ до 1000 В

Переносное заземление для ВЛ до 10 кВ

Переносное заземление для ВЛ 35-220 кВ

Переносное заземление для ВЛ 330-500 кВ

Переносное заземление для грозозащитных

тросов ВЛ 330-500 кВ

Переносное заземление для РУ до 1000 В

Переносное заземление для РУ до 35 кВ

Переносное заземление для ОРУ 35-
220 кВ Перчатки диэлектрические

Коврики диэлектрические

Боты диэлектрические

Галоши диэлектрические

Комплект экранирующей одежды для защиты от электрических полей 330- 750 кВ

Экран переносный для защиты от электрических полей 330-750 кВ

Пояс предохранительный монтерский

Когти, лазы.

Каска защитная

Очки защитные

Маска, щиток для сварщика

Ограждения переносные

Плакаты предупредительные для электроустановок переносные

Наименование средства защиты

Годовой норматив (средств защиты) И на 100 чел. эксплуатационно-ремонтного персонала, обслуживающего электроустановки, шт.

Электрические сети

Электрические станции

Сигнализаторы наличия напряжения индивидуальные

Прибор для определения степени загнивания древесины опор

Противогазы фильтрующие, шланговые

Респираторы

Наушники

Примечание. В таблице произведен расчет годовой потребности при условии, что средством данного вида защиты пользуются 100 чел. Если им пользуются больше или меньше человек, то подсчет необходимого количестве средств защиты Q определяется по формуле
где к — количество персонала, пользующегося при работе средством данного вида защиты; Н — годовой норматив средств защиты по табл. 13

Электрозащитные средства — Справочник химика 21

    Электрозащитные средства — это переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги. Эти средства должны обеспечивать высокую степень защиты и удобство при эксплуатации. Их выбирают с учетом требований безопасности дЛя данного вида работ. В первую очередь безопасность обеспечивается применением средств коллективной защиты, а затем, если она не может быть обеспечена, применяют средства индивидуальной защиты. [c.46]
    Электрозащитные средства — переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. [c.177]

    ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА И ИНСТРУМЕНТЫ [c.215]

    Электрозащитные средства и инструменты [c.219]

    Все защитные средства изготовляют на заводах по установленным стандартам и снабжают клеймом с указанием допустимого напряжения тока, при котором они могут использоваться. На заводах-изготовителях и периодически в процессе эксплуатации электрозащитные средства осматривают и испытывают повышенным напряжением по установленным нормам. [c.221]

    Для обеспечения безопасности человека в этом случае целесообразны изоляция проводов, увеличение сопротивления обуви й пола. Это достигается также применением резиновых ковриков, перчаток и других электрозащитных средств. [c.43]

    Какие существуют электрозащитные средства  [c.49]

    ГЛАВА 15. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА 203 [c.5]

    Классификация электрозащитных средств 203 [c.5]

    Глава 15 ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА [c.203]

    КЛАССИФИКАЦИЯ ЭЛЕКТРОЗАЩИТНЫХ СРЕДСТВ [c.203]

    Кроме перечисленных электрозащитных средств при работах электроустановками можно применять такие средства индивидуальной защиты, как очки, каски, противогазы, рукавицы, предохранительные монтерские пояса и страховочные канаты. [c.203]

    По назначению изолирующие электрозащитные средства подразделяют на основные и дополнительные. [c.203]

    В электроустановках напряжением до 1000 В основными электрозащитными средствами являются изолирующие штанги, [c.203]

    Места хранения электрозащитных средств должны быть зафиксированы в списках, утвержденных главным инженером предприятия. [c.204]

    При эксплуатации действующих электроустановок важную роль в обеспечении безопасности электротехнического персонала играют различные электрозащитные средства. [c.62]

    Индивидуальными средствами защиты являются спецодежда (защитная одежда), белье, спецобувь, головные уборы, перчатки и рукавицы, фартуки и пр., противогазы и респираторы, защитные очки, противошумные устройства, защитные пасты и мази для предупреждения профессиональных заболеваний кожи, предохранительные пояса и электрозащитные средства [c.113]

    Осмотр и испытание. Электрозащитные средства в точно установленные сроки осматривают и испытывают. Так, например, токоизмерительные клещи, предназначенные для работы при напряжении до 10 KS, и измерительные штанги, предназначенные для работы при напряжении до ПО кв, испытывают в течение 5 мин трехкратным линейным напряжением (не менее 40 кв) не реже одного раза в год.  [c.181]

    Для предохранения работающих в производстве хлора и каустической соды от вредного воздействия токсических веществ используются средства личной защиты и специальные защитные приспособления. Индивидуальными средствами защиты являются приборы для защиты органов дыхания, защитные очки, спецодежда (защитная одежда), нательное белье, спецобувь, головные уборы, перчатки и рукавицы, фартуки, а также защитные пасты и мази для предупреждения профессиональных заболеваний кожи, предохранительные пояса и электрозащитные средства [65]. [c.179]

    Все, находящиеся в эксплуатации электрозащитные средства и предохранительные пояса должны быть пронумерованы, за исключением касок защитных, диэлектрических ковриков, изолирующих подставок, плакатов и знаков безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров. [c.185]

    Комплектация электрозащитными средствами……………………………………………………………………..208 [c.197]

    КОМПЛЕКТАЦИЯ ЭЛЕКТРОЗАЩИТНЫМИ СРЕДСТВАМИ [c.208]

    Во всех подразделениях должен быть типовой перечень электрозащитных средств, инструмента и приспособлений для оснащения оперативно-ремонтного персонала, выезжающего для производства работ на электроустановках линейной части нефтепровода. Перечень должен быть утвержден главным инженером РНУ. Все приспособления, инструмент и защитные средства, применяемые при работах, должны удовлетворять требованиям Правил применения и испытания средств защиты, используемых в электроустановках . Эксплуатация электрозащитных средств, их хранение и транспортировка должны осуществляться в соответствии с требованиями этих правил. [c.208]

    Типовой набор электрозащитных средств для бригады, работающей на ВЛ, кабельных линиях и электроустановках линейной части нефтепровода выше 1000 В представляет собой  [c.209]

    Индивидуальные изолирующие электрозащитные средства (ИИЭС) (диэлектрические перчатки, боты или сапоги) необходимо применять для обеспечения безопасной работы персонала и пожарных, участвующих в тушении пожаров электроустановок, находящихся под напряжением. [c.375]

    Перед принятием смены машинист коксовой машины должен убедиться в исправности путей машины, тормозов, троллеев и токоприемников, электроблокировки, сигнализации, механизмов и электрооборудования. Он должен проверить исправность наружного и внутреннего освещения, убедиться в наличии электрозащитных средств. При этом машинист принимает по 254 [c.254]

    Индивидуальные защитные средства предназначены для защиты кожного покрова (спёцодежда, спецобувь, перчатки, защитные пасты и мази), головы (каски, шлемы), органов дыхания (противогазы, респираторы), органов зрения (защитные очки, маски, светофильтры), органов слуха (антифоны, противошумы), а также для предупреждения электротравм (электрозащитные средства) и падения с высоты (предохранительные пояса). [c.51]

    Персонал, обслуживающий электролизные установки, обязан пользоваться индивидуальными средствами электрозащиты (диэлектрические перчатки, боты, галощи и др.), применение которых должно быть предусмотрено инструкциями. Электрозащитные средства, применяемые при обслуживании и ремонте электролизеров, их частей и ошиновки, подвергают контрольным осмотрам и испытаниям по мере необходимости (но не реже одного раза в месяц) на электрическую прочность в соответствии с установленными нормами периодичности испытаний защитных средств. Проведение испытания подтверждается маркировкой на заищтныч средствах. [c.186]

    В электроустановках напряжением выше 1000 В к основным электрозащитным средствам для работы относятся изрлирую-щие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, указатели напряжения для фазировки, изолирующие устройства и приспособ 1еция для ремонтных работ (изолирующие лестницы, площадкр, тяги, канаты, корзины телескопических выщек и др.). [c.203]

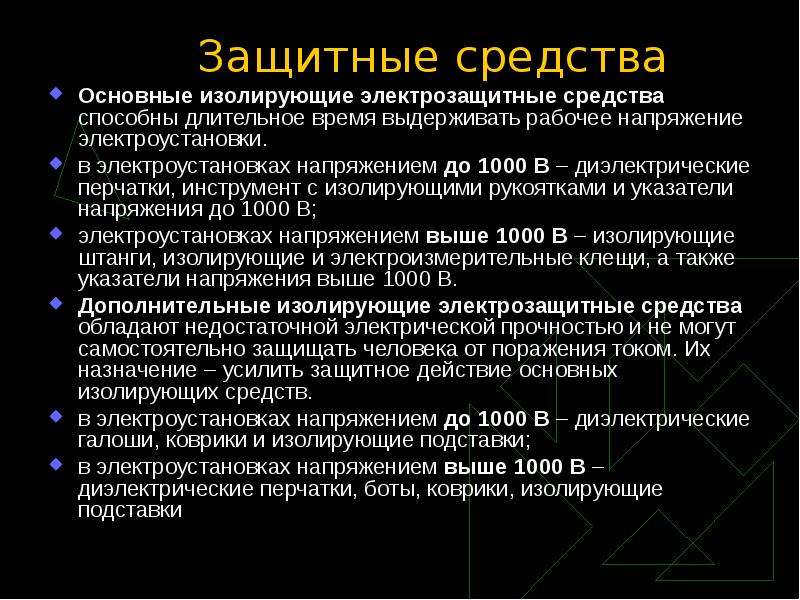

    Дополнительные электрозащитные средства это такие средства защиты, которые при данном напряжении не могут обесиечить защиту от поражения током, поэтому их применяют совместно с основными электрозащитными средствами, [c.204]

    К дополнительным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся диэлектрические перчатки, диэлектрические боты, диэлектрические ковры, индивидуальные экранирующие комплекты, изолирующие под-етавки и накладки, диэлектрические колпаки, переносные за- 1смления, оградительные устройства, плакаты и знаки безопасности. [c.204]

    К дополнительным электрозащитным средствам в электроустановках напряжением до 1000 В относятся диэлектрические алоши, диэлектрические ковры, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакаты и знаки безопасности, [c.204]

    Электрозащитные средства, используемые оперативно-выездными и ремонтными бр-игадами в лаборатории или индивидуально, необходимо хранить в ящиках, сумках или чехлах. [c.208]

    К электрозащитным средствам относятся перчатки, резиновые диэлектрические, резиновые галоши (боты), ножницы для резки электропроводов с изолированными ручками, коврик резиновый диэлектрический размером 50×50 см. [c.380]


Периодичность проверки СИЗ

Наименование средства защиты Напряжение электроустановок, кВ Испытательное напряжение, кВ Продолжительность испытания, мин. Ток, протекающий через изделие, мА, не более Периодичность испытаний
Штанги изолирующие (кроме измерительных)

До 1

До 35



110 и выше

2

3-кратное линейное, но менее 40

3-кратное фазное

5

5



5



1 раз в 24 мес.







Изолирующая часть штанг переносных заземлений с металлическими звеньями

6-10

110-220

330-500

750

1150

40

50

100

150

200

5

5

5

5

5

 То же
Изолирующие гибкие элементы заземления бесштанговой конструкции 500
750
1150
100
150
200
5
5
5


 То же
Измерительные штанги

До 35



110 и выше

3-кратное линейное, но менее 40

3-кратное фазное

5



5



1 раз в 12 мес.
Головки измерительных штанг  35-500  30  5  —  То же
Продольные и поперечные планки ползунковых головок и изолирующий капроновый канатик измерительных штанг  220-500 2,5 на 1 см длины  5  —  То же
Изолирующие клещи

До 1

Выше 1 до 10

До 35

2

40

105

5

5

5

1 раз в 24 мес.

Указатели напряжения выше 1000 В

— изолирующая часть







— рабочая часть1)





— напряжение индикации





До 10

Выше 10 до 20

Выше 20 до 35

110

Выше 110 до 220

До 10

Выше 10 до 20

35







40

60

105

190

380

12

24

42

Не более 25% номинального напряжения электроустановки

5

5

5

5

5

1

1

1













1 раз в 12 мес.





















Указатели напряжения до 1000 В:
— изоляция корпусов

— проверка повышенным напряжением:
— однополюсные
— двухполюсные
— проверка тока через указатель:
однополюсные
двухполюсные2)
— напряжение индикации

До 0,5
Выше 0,5 до 1

До 1
До 1

До 1
До 1
До 1

1
2

1,1 Uраб.наиб.
1,1 Uраб.наиб.

Uраб.наиб.
Uраб.наиб.
Не выше 0,05

1
1

1
1





0,6
10

1 раз в 12 мес.











Указатели напряжения для проверки совпадения фаз:
— изолирующая часть



— рабочая часть




— напряжение индикации:
по схеме согласного включения





по схеме встречного включения





— соединительный провод







До 10
Выше 10 до 20
35
110
До 10
15
20
35
110

6
10
15
20
35
110
6
10
15
20
35
110
До 20

35-110





40
60
105
190
12
17
24
50
100

Не менее 7,6
Не менее 12,7
Не менее 20
Не менее 28
Не менее 40
Не менее 100
Не выше 1,5
Не выше 2,5
Не выше 3,5
Не выше 5
Не выше 17
Не выше 50
20

50





5
5
5
5
1
1
1
1
1





































1 раз в 12 мес.

























Электроизмерительные клещи До 1
Выше 1 до 10
2
40
5
5

1 раз в 24 мес.

Устройства для прокола кабеля:

— изолирующая часть
До 10 40 5 1 раз в 12 мес.
Перчатки диэлектрические Все напряжения 6 1 6 1 раз в 6 мес.
Боты диэлектрические Все напряжения 15 1 7,5 1 раз в 36 мес.
Галоши диэлектрические До 1 3,5 1 2 1 раз в 12 мес.

Изолирующие накладки:
— жесткие






— гибкие из полимерных материалов



До 0,5

Выше 0,5 до 1

Выше 1 до 10

15

20

До 0,5

Выше 0,5 до 1

1

2

20

30

40

1

2

5

5

5

5

5

1

1

6

6

1 раз в 24 мес.
Изолирующие колпаки на жилы отключенных кабелей До 10 20 1 1 раз в 12 мес.
Изолирующий инструмент с однослойной изоляцией До 1 2 1 То же
Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше 110-1150 2,5 на 1 см длины 1 0,5 То же
Гибкие изолирующие покрытия для работ под напряжением в электроустановках до 1000 В До 1 6 1 1 мА/1 дм2 То же
Гибкие изолирующие накладки для работ под напряжением в электроустановках до 1000 В До 1 6 1 1 раз в 12 мес.
Приставные изолирующие лестницы и стремянки До и выше 1 1 на 1 см длины 1 1 раз в 6 мес.

Названия дополнительных и основных электрозащитных средств до и выше 1000В: описание и применение

У основных электрозащитных средств предусмотрена изоляция, которая длительный период может выдерживать рабочее сетевое напряжение. Дополнительные средства не защищают пользователя от поражения током. Они только дополняют основные изделия защиты, защищая человека от прикосновенного и шагового напряжения. Любое средство этой группы обеспечивает эффективную электробезопасность при работе в распределительном устройстве.

Принципы классификации

В электроустановках предусмотрены основные и дополнительные защитные средства, которые с учетом класса напряжения используются до 1000 В и выше. При эксплуатации оборудования любое средство защиты не может на 100% обеспечить безопасность для работника. К примеру, при нахождении человека вблизи токоведущего устройства существует вероятность случайного касания.

Чтобы предотвратить отрицательное воздействие такого явления, требуется специальная изоляция для инструмента и работника. Еще один пример: случайная подача тока на отключенную сеть, находящуюся на ремонте. Чтобы предотвратить удар тока, используют основные и дополнительные средства защиты в электроустановках.

У каждой группы есть свои характеристики, по которым изделия отличаются друг от друга. К примеру, перчатки, боты и галоши используют с учетом диапазона рабочей температуры, размера. У более сложного устройства параметров больше. Кроме условий эксплуатации и габаритов, для приборов характерны определенные диапазоны параметров сети.

Основная группа

В перечень основных средств защиты, используемых в сети выше 1000 В, входят клещи и штанги, указатели напряжения, измерительные клещи, а также прочие приборы, которые обеспечивают безопасность при испытаниях. Из дополнительных средств выделяют боты, перчатки, ковры, диэлектрические подставки, штанги и лестницы.

Если в сети нет 1000 В, используют дополнительные СЗ в виде накидок, ковров, галош, стремянок. Чтобы предотвратить воздействие на сотрудника электрического поля с высоким напряжением, используют экранирующий костюм. Для защиты головы, верхних и нижних конечностей, органов дыхания, применяют специальные каски, очки, рукавицы, противогазы. Чтобы работник не упал, надевается страховочный пояс. От электродуги защищают специальные костюмы.

В другую группу СЗ входят комплекты, защищающие от электрического поля с высоким напряжением. К ним относят экранирующие комплекты и устройства, плакаты, разные знаки безопасности, заземление переносного типа. К третьему виду относят средства индивидуальной защиты:

  • каски;
  • очки;
  • щиты ограждения;
  • рукавицы;
  • респираторы;
  • канаты для страховки.

Рекомендации специалистов

Выбирая средства электрозащиты, необходимо учитывать некоторые рекомендации профессионалов. Если используется устройство с изолирующей диэлектрической рукояткой, на её конце должно быть кольцо. Приборы, которые работают в сети выше 1000 В, эксплуатируются с рукоятками более 5 мм в высоту. Если напряжение ниже указанного значения, высота рукоятки может равняться 3 мм.

Изолирующая часть представлена в виде диэлектрического материала, который не поглощает влагу.

Для него характерны высокие, стабильные механические свойства. Поверхность рукоятки гладкая, без дефектов. Конструктивные особенности не допускают короткого замыкания фазы на землю.

К спецодежде относят специальные комбинезоны, которые должны быть на многих предприятиях. Нитриловые каучуковые перчатки устойчивы к высокой температуре. К ручным изолированным инструментам относят отвертки, кусачки, пассатижи. Их изготавливают в 2-х вариантах:

  • проводящие частично либо полностью покрытые изоляцией;
  • изоляционные с металлическими вставками.

Стандартные требования

Рассматриваемые СЗ перед покупкой нужно проверять на соответствие некоторых требований. Изоляционный слой не должен сниматься. Для его нанесения используется прочный влагостойкий материал. Изоляция стержня оканчивается за 10 мм до конца жала.

Кусачки, пассатижи и плоскогубцы должны иметь рукоятки с упорами до 5−10 мм. Если покупаются монтерские ножи, обращается внимание на длину изоляции — более 10 см. На производстве можно использовать диэлектрические перчатки:

  • бесшовные;
  • со швом;
  • 3-х и 5-ти палые.

Их длина — до 350 мм. Лучше покупать перчатки с таким размером, который позволит их надеть на тканевые рукавицы. Ширина защитных перчаток обеспечивает их натягивание на рукава одежды. Перед покупкой изделие проверяется на отсутствие загрязнений и разных повреждений, включая проколы.

Из защитной обуви чаще используют галоши и боты. Первое изделие применяется при работе в сети до 1000 В, а боты — в любой сети.

В состав защитной обуви входит резиновый верх, рифленая подошва, текстильная подкладка. Высота бот не должна быть меньше 160 мм. Лучше приобретать обувь с отворотами.

Условия хранения

Кроме правил выбора и эксплуатации, работник обязан знать условия хранения защитных средств. СЗ сохраняют в условиях, обеспечивающих их исправность и возможность последующего применения. К таким условиям специалисты относят:

  • защиту от влаги, грязи, повреждений разного характера;
  • нахождение в закрытом помещении;
  • хранение в специально оборудованном месте.

Крупное устройство в виде штанги либо клещей необходимо хранить в специальном щитке с крючками, а малогабаритное СЗ — на стеллаже либо в шкафу.

Эксплуатация электроустановки потенциально опасна для персонала, так как может поразить током. Чтобы предупредить такое явление, рекомендуется применять электрозащитные средства. Они бывают индивидуальными, коллективными, дополнительными и основными. При выборе производится тщательная проверка их внешнего вида, а также соответствия на качество ГОСТа.

Защитная одежда для работы на сверхтяжелом транспортном средстве

При работе с электромобилями и гибридными автомобилями важно, чтобы техники были обеспечены надежными средствами защиты для безопасного выполнения работ.

Средства индивидуальной защиты (СИЗ) приводятся в качестве последней меры для принятия соответствующих мер безопасности при работе на сверхвысокого напряжения. Это оборудование предназначено для защиты людей, работающих на установке, представляющей опасность поражения электрическим током, или рядом с ней. Используемое оборудование должно соответствовать типу работы и уровню напряжения установки.Использование неподходящих СИЗ для конкретной опасности может создать значительную опасность для пользователя.

Total Lockout (Safety) Ltd предлагает следующий ассортимент средств индивидуальной защиты для технических специалистов по автомобилям:

  • Электробезопасные перчатки — это первая линия защиты от контакта с компонентами, находящимися под напряжением. Большинство производителей электромобилей рекомендуют надевать изолированные резиновые перчатки при работе рядом со всеми высоковольтными компонентами, а не только с аккумуляторами автомобиля. Обычные латексные перчатки недостаточно толстые и не обеспечивают достаточной защиты от поражения электрическим током.
  • Хлопковые нижние перчатки — наши хлопковые нижние перчатки, которые можно носить под электрическими защитными перчатками и кожаными перчатками, не только уменьшают потоотделение, но и обеспечивают дополнительный комфорт и защиту пользователю СИЗ в теплых и влажных условиях.
  • Кожаные перчатки — надеваются поверх изоляционных перчаток для защиты от механических повреждений и электрического разряда.
  • Защитная маска для лица — эта часть оборудования чрезвычайно важна при работе с высоким напряжением, поскольку она защищает глаза от любой «вспышки», которая может произойти, если возникнет электрическая искра.Лицевая маска защищает лоб и обеспечивает полный обзор на 180 °.
  • Диэлектрические защитные сапоги — надеваются поверх существующей обуви, диэлектрические защитные сапоги обеспечивают дополнительную защиту изоляции, предотвращая поражение электрическим током в случае контакта механика автомобиля с источником под напряжением.
  • Изолирующий резиновый фартук — Изготовленный из оранжевого неопрена толщиной 1 мм с нейлоновой вставкой для дополнительной прочности, этот фартук предназначен для защиты технических специалистов, работающих с напряжением до 1000 В.

Важно поддерживать СИЗ и проводить регулярные осмотры до и после использования, чтобы гарантировать, что оборудование продолжает обеспечивать ту степень защиты, для которой оно разработано. Это может включать проверку настроек по умолчанию (например, есть ли порезы на перчатках) и чистку предметов. Если есть какие-либо сомнения, предметы не следует носить и заменять.

Свяжитесь с нами для получения дополнительной информации [email protected] / 01376 525 606.

Электробезопасность | Высоковольтные перчатки HV 11kV 33kV Изоляционное покрытие

Детекторы напряжения LV MV HV | Портативное заземление | Изоляционные палочки | Изоляционные перчатки | CATU Электробезопасное оборудование

➡ См. Ниже наш ассортимент оборудования для электробезопасности для работы на подземных кабелях и воздушных линиях при низком, среднем и высоком напряжении — мы являемся крупнейшим в Великобритании поставщиком оборудования для электробезопасности CATU для работы на НН, 11 кВ, 33 кВ, 66 кВ, 132кВ и до 400кВ.

Мы предоставляем оборудование электробезопасности инженерам подстанций, соединителям кабелей, электромонтажникам и коммунальным работникам средствами индивидуальной защиты и электробезопасности, включая изоляционные перчатки , датчики напряжения, изоляционное покрытие и переносное заземление для обеспечения безопасности рабочих при проведении технического обслуживания на НН. -РУ, подстанции, кабели и электрооборудование.

Электробезопасность высокого напряжения

LV MV HV

Оборудование для электробезопасности

Среднее и высокое напряжение

T&D распространяет самый обширный ассортимент оборудования High Voltage Electrical Safety для обеспечения безопасной работы и защиты от поражения электрическим током во время установки, соединения, заделки и тестирования силовых кабелей среднего и высокого напряжения и электрического оборудования, включая распределительные устройства и трансформаторы.

Полный спектр высоковольтных приборов, включая датчики напряжения, фазовые компараторы, переносное заземление с коротким замыканием и оборудование электробезопасности подстанций, используемое для технического обслуживания и ремонта кабелей, разъемов и концевых заделок передающих или распределительных кабелей, линий электропередач и распределительных устройств на подстанциях высокого напряжения .

См. Также: Защита от дугового разряда и одежда

Эта инфографика по электробезопасности является отличным ресурсом для описания некоторых ключевых сообщений по безопасности для работников, занятых в электроэнергетической отрасли. Изображение предоставлено UKPN, оператором распределительной сети Великобритании, и их кампанией #BeBrightBeSafe .

Изоляционные перчатки для работы под напряжением и высокого напряжения

В тех случаях, когда коммунальные работники должны работать на или в непосредственной близости от НН проводники под напряжением Изоляционные перчатки в соответствии со стандартом BS EN 60903 класса 1 (7,5 кВ) обычно используются для электробезопасности и защиты — перчатки не должны быть единственными уровень защиты при работе с низковольтными кабелями или проводниками под напряжением.

Перчатки класса 1 выдаются соединителям кабелей и персоналу подстанций, необходимому для работы с ручками выключателя-разъединителя с воздушным выключателем или рабочими стержнями звена и предохранителя в электрической системе высокого напряжения — рекомендуется, чтобы во время работы использовалась кожаная защитная внешняя перчатка. работа в системе высокого напряжения, чтобы предотвратить преждевременное повреждение изоляционной перчатки.Перед повторной проверкой перчатки следует заменить.

См. Также изолирующая обувь для обеспечения защитной обуви коммунальными работниками, работающими на подстанциях, воздушных линиях и кабельных установках на LV MV HV — доступен полный ассортимент защитной обуви для высоковольтной изоляции.

Низковольтные распределительные устройства низкого напряжения

Для проверки, тестирования и ввода в эксплуатацию всего низковольтного электрооборудования и энергосистем — сюда входят электроизоляционные коврики для использования перед распределительным устройством низкого напряжения, изолирующие резиновые перчатки (класс 0) и настенные спасательные комплекты .

Одежда и защита от дугового разряда | Коммутация высокого напряжения и безопасность подстанций

  ♦ Датчики напряжения ♦ Изоляционные стержни ♦ Изоляционные перчатки ♦ Вмешательство подстанции ♦ Переносное заземление ♦ Покрытие распределительного устройства ♦ 11 кВ 33 кВ СН HV

Защита рук для электробезопасности — охрана труда и безопасность

Защита рук для обеспечения электробезопасности

Защитные перчатки — это первая линия защиты СИЗ от несчастных случаев на производстве с низким напряжением.

  • Владимир Островский, Лиза Риццо, Q.S.S.P.
  • 01 сентября 2003 г.

IN в сфере средств индивидуальной защиты защитные перчатки предлагают первую линию защиты от множества опасностей. Чаще всего они используются для защиты рук от царапин, порезов, химических, биологических и электрических опасностей — с целью предотвращения или ограничения повреждений пальцев, кистей, запястий и предплечий. В некоторых случаях правильная защита рук также помогает уберечься от смерти.

Что касается защиты рук, существует множество перчаток для различных целей. Для простоты типичными категориями применения перчаток являются одноразовые, химически стойкие, универсальные, стойкие к порезам и специальные. Однако есть еще одна группа перчаток, которую нельзя упускать из виду: электроизоляционные перчатки. OSHA требует использования этих перчаток при работе с высоким и низким напряжением для тех, кто работает в цепях под напряжением или рядом с ними.

В то время как каждый сразу думает об электроизоляционных перчатках для коммунальных служб, похоже, отсутствует общее понимание потребности в продуктах электробезопасности во многих других отраслях промышленности до тех пор, пока не произойдет «инцидент». Однако существует множество ресурсов и продуктов, обеспечивающих работникам надлежащую защиту.

Типы опасности поражения электрическим током
Поражение электрическим током, вспышка дуги и взрыв дуги — это опасности, связанные с работой на оборудовании под напряжением или в непосредственной близости от него.Все три типа могут встречаться и действительно возникают на промышленных объектах, где обычно используется низковольтное оборудование (обычно определяется как напряжение ниже 600 вольт переменного тока), а также на высоковольтных электрических установках.

Ток, который проходит через тело человека, когда оно становится частью электрической цепи, а не напряжение, вызывает повреждение внутренних и внешних органов и, часто, смерть. Воздействие на человека зависит от количества тока (измеряемого в миллиамперах или амперах), протекающего через тело, пути тока через тело и продолжительности времени, в течение которого тело остается в цепи.Эффект может варьироваться от легкого покалывания до паралича сердца и тяжелых ожогов тканей и органов, часто заканчивающихся смертью.


Эта статья впервые появилась в сентябрьском номере журнала «Охрана труда и безопасность» за 2003 год.

Правила NEC по защите оборудования и проводов от сверхтоков

Любезно предоставлено сайтом www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем обсуждение, сосредоточив внимание на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве средств соединения [разд. 250.92 (B)].

Фиг.1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из следующих способов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводу. Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл.250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с указанной резьбой.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

Перемычка на стороне питания того типа провода, который используется для этой цели, должна иметь размер в соответствии с таблицей 250.102 (C) (1), основанный на размере / площади проводников рабочей фазы внутри кабельного канала [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается к корпусу без кольцевого выбивания.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус для обеспечения надежного соединения.Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Арт. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд.250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость, по крайней мере, для трех проводников межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Быть надежно закрепленным и электрически подключенным к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Надежно закрепить и электрически подсоединить к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемное заземляющее соединение» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( Рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл.250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток повреждения, который может быть на них наложен [разд. 110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд.250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, оканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки размером в сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентричными отверстиями указаны в списке для обеспечения надежного соединения, соединительная перемычка не требуется.Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе — один внутри, а другой снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд. 250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазового проводника внутри кабелепровода или кабеля [разд. 250.102 (C) (1)].

Если фазные провода питания соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них по Таблице 250.102 (C) (1), исходя из размера / площади фазных проводов в каждой кабельной канавке или кабель [Сек. 250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек качения или кабелей, должен соответствовать Таблице 250.102 (C) (1), примечание 3, на основе эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, который поможет прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400кмил?

Ответ : согласно п. 250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения.Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одну перемычку для скрепления двух или более металлических дорожек качения, измеряйте ее размер в секунду.250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( Рис. 3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Металлический водопроводный трубопровод с непрерывным электрическим током должен быть соединен с одним из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного разъединителя

(2) Рабочий нулевой провод

(3) GEC, если достаточное сечение

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если она находится в пределах 18 дюймов от поверхности земли [разд. 250.64 (A)] и надлежащим образом защищен от физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд.250.64 (E)]. Точки крепления должны быть доступны.

Размер соединительных перемычек металлической системы водяных трубопроводов указан в Таблице 250.102 (C) (1), в зависимости от размера / площади проводников рабочей фазы. Они не должны быть крупнее меди 3/0, алюминия или алюминия с медным покрытием или 250 тыс. Куб. См, за исключением случаев, предусмотренных в разд. 250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита. Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, снабженная фидером, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе отключения здания.

(2) Заземляющий провод фидерного оборудования.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер перемычки соединения в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд.250.104 (B)]. Трубопровод считается соединенным, если он подключен к устройству, подключенному к заземляющему проводу оборудования цепи.

Информационное примечание 1: Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, Национальный код топливного газа и NFPA 780, стандарт для установки систем молниезащиты .

Открытый конструкционный металл, который соединен между собой в металлический каркас здания, должен быть прикреплен к одному из следующих [разд.250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль в сервисном разъединителе.

(3) Корпус разъединителя здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и конструкционные металлические конструкции, соединенные между собой для образования каркаса здания, должны быть соединены с вторичной обмоткой трансформатора за сек. 250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключается к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: Соединение с трансформатором не требуется, если металлический каркас конструкции служит заземляющим электродом [разд.250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все детали, при подключении на ток короткого замыкания вероятно упущение или недосмотр. Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь повреждения к источнику. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.

Эти материалы предоставлены нам компанией Mike Holt Enterprises из Лисберга, Флорида.Чтобы просмотреть учебные материалы по Кодексу, предлагаемые этой компанией, посетите сайт www.mikeholt.com/code.

Средства индивидуальной защиты (СИЗ) электрической подстанции

Размещено

Осведомленность о безопасности подстанций становится все более заметной, прочтите этот подробный обзор нескольких аспектов безопасности подстанций, в первую очередь уделяя особое внимание об основных средствах индивидуальной защиты (СИЗ), рисках, советах по устранению опасностей и требованиях к обучению.

Средства индивидуальной защиты являются неотъемлемой частью требований безопасности подстанции.Он служит для обеспечения адекватной защиты от опасностей разного уровня серьезности, которым может подвергаться персонал во время своей повседневной работы на подстанции. Работодатель несет ответственность за точную оценку различных рисков в производственной среде, определение их серьезности и, соответственно, выбор СИЗ, обеспечивающих наилучшую защиту. Выбор СИЗ должен основываться на результатах последнего анализа вспышки дуги и оценки риска, чтобы обеспечить эффективное укрытие.

СИЗ, необходимые для входа на подстанцию ​​

Большинство коммунальных предприятий и промышленных компаний излагают требования к СИЗ, инструкции по использованию и обслуживанию как часть своего протокола безопасности. Работодатели должны убедиться, что СИЗ, доступные на месте, включают:

  • Каски (с полными / частичными полями, если необходимо)
  • Защитные очки с боковыми щитками
  • Маски / щитки для лица
  • Подходящая обувь (защитные ботинки / ботинки со стальным носком, (номинальная диэлектрическая обувь)
  • Изоляционные перчатки (используемые вместе с кожаной / тканевой подкладкой для защиты от ударов)
  • Изолированные инструменты
  • Электрические / изоляционные одеяла
  • Инструменты / горячие стержни под напряжением

Батареи и другие химические вещества, которые обнаруживают Использование на подстанциях создает химическую опасность для окружающей среды, что может потребовать использования респираторов и других химически стойких СИЗ, одежды, перчаток и обуви для защиты персонала.

Специальное защитное оборудование, предназначенное для использования в замкнутых / стесненных помещениях, баррикадах, строительных лесах, детекторы газа / дыма также должны быть доступны по запросу.

Устранение видимых и скрытых опасностей

К потенциальным электрическим опасностям на подстанции следует относиться серьезно. Хотя все опасные зоны и высоковольтное оборудование / установки обычно закрыты, ограждены от доступа или имеют заметную маркировку, повсюду существует несколько других неминуемых опасностей, с которыми необходимо бороться ежедневно.

Не все линии электропередачи, оборудование или компоненты подстанции, находящиеся под напряжением, изолированы, как при обычной проводке. Случайный контакт или даже нарушение рекомендованного минимального расстояния доступа может оказаться довольно опасным в определенных областях. Даже изолированные компоненты / части могут быть под напряжением во время вспышки дуги, что создает серьезную угрозу безопасности для тех, кто контактирует с компонентом или на пути дуги, и не имеет надлежащей защиты.

Остаточная энергия в некоторых частях обесточенного оборудования — еще одна скрытая угроза, которая застает людей врасплох.Приводы и пружины в прерывателях не могут быть полностью разряжены даже после отключения питания оборудования, что делает использование рекомендованных средств индивидуальной защиты обязательным во избежание неожиданных сюрпризов.

Персоналу важно помнить, что СИЗ не полностью снижают воздействие опасностей и не заменяют протоколы и процедуры безопасности. Обесточивание оборудования (рискованное в некоторых случаях), соблюдение предписанных зазоров и удаленные операции, где это возможно, обязательно обеспечат безопасные условия труда.Надевание костюма с защитой от дугового разряда в лучшем случае снизит воздействие инцидента и, следовательно, общую тяжесть травм — только если будут приняты адекватные меры предосторожности и соблюдены правила техники безопасности.

Обучение использованию и техническому обслуживанию СИЗ

Помимо предоставления подходящих СИЗ с защитой от дуги для работы, работодатели также должны обеспечить, чтобы все сотрудники, имеющие доступ к подстанции, особенно в закрытых зонах повышенного риска, прошли обучение по:

  • Техника безопасности и порядок действий в чрезвычайной ситуации
  • Вероятные опасности при выполнении конкретных задач и о том, как правильно использовать СИЗ для обеспечения личной безопасности
  • Осмотр СИЗ на предмет повреждений, которые могут снизить уровень защиты
  • Техническое обслуживание СИЗ и уход за ними

Профилактическая личная защита

Рабочие подстанции должны строго соблюдать правила техники безопасности и использовать подходящие СИЗ, обеспечивающие наилучшую защиту от рисков, связанных с конкретной задачей.Это необходимо для защиты от неминуемых опасностей, которым они могут подвергнуться.

Самодовольство может оказаться фатальным. Даже самый опытный и квалифицированный персонал на объекте может быть не в состоянии предвидеть дуговую вспышку. Входить в рабочую зону без соответствующих мер предосторожности никогда не бывает безопасно. Обычные проверки являются обязательными для обесточивания и заземления. В обязательном порядке соблюдайте рекомендованное расстояние от токоведущих устройств, носите необходимую защитную одежду и снаряжение и неукоснительно выполняйте инструкции, находясь внутри подстанции.Рабочие должны уделять время тщательному осмотру СИЗ перед использованием, сообщать о повреждениях, если таковые имеются, и заменять / ремонтировать / проверять устройства на безопасность.

Средства индивидуальной защиты, наряду с исчерпывающими правилами техники безопасности, имеют большое значение для защиты персонала подстанции в его повседневной работе. На практике обеспечение безопасных условий труда — это взаимная ответственность работодателя и работника.

Для получения дополнительной информации свяжитесь с нами по телефону 057 866 2162 или напишите нам здесь. Мы будем рады ответить на любые ваши вопросы.

Какие обычные СИЗ используются для обеспечения электробезопасности?

Лучший способ обезопасить людей от поражения электрическим током на рабочем месте — это реализовать политики и процедуры, снижающие или устраняющие различные риски. К сожалению, невозможно предпринять шаги, которые могут быть эффективными на 100%, а если произойдет хотя бы один инцидент, это может быть смертельным. Помня об этом, важно, чтобы каждый, кто работает с опасным электрическим оборудованием или рядом с ним, использовал средства индивидуальной защиты, чтобы обезопасить себя в случае аварии.Ниже приведены наиболее часто используемые типы СИЗ и способы повышения безопасности вашего рабочего места.

  • Изолированные перчатки — Изолированные перчатки предотвратят попадание электричества в ваши руки в случае оголенного провода, короткого замыкания или других проблем.
  • Изолированное покрытие — Изолированное покрытие создаст защитный слой между работником и полом. Это полезно при работе на распределительных щитах, трансформаторах и других местах с высоким напряжением.Это может помочь предотвратить прохождение электричества с пола в тело человека, а также устранить путь, по которому электричество проходит через тело к полу.
  • Изолированные лестницы — Изолированные лестницы не передают электричество человеку, который ими пользуется. Если обычная металлическая лестница случайно коснется электрического провода, находящегося под напряжением, это может иметь разрушительные последствия. С изолированной лестницей это не проблема, связанная с электричеством.
  • Rescue Rods — В случае, если кого-то ударит ток, у людей возникнет соблазн броситься спасать их.К сожалению, это приведет только к поражению их электрическим током. Наличие спасательного стержня позволит тем, кто находится поблизости, вытащить жертву в безопасное место или оттолкнуть источник электричества.
  • Детекторы напряжения — Даже после отключения источника питания в системе может быть электричество из-за конденсаторов. Детектор напряжения покажет уровень электричества в данной системе в текущее время, поэтому сотрудники не начнут по ошибке работать с системой, пока не будет отключено все электричество.

Опции для СИЗ

Каждое средство индивидуальной защиты рассчитано на разные уровни электрического тока. Чем мощнее электричество, тем более изолированным или защищенным должно быть оборудование для обеспечения безопасности сотрудников. Ношение неподходящих СИЗ может быть столь же опасным или даже более опасным, чем ношение СИЗ, потому что это может создать ложное чувство безопасности. Убедитесь, что у вас есть подходящее оборудование для данной среды, чтобы получить наилучшие результаты.

Похожие вопросы

Дополнительные ресурсы

Бокорез для электрика 1000 В — NWS

При работе с электрическими частями или рядом с ними соблюдайте правила техники безопасности при проведении электромонтажных работ и дополнительные национальные правила техники безопасности.
Каждый раз перед использованием инструментов проверяйте, чтобы изоляция не была повреждена. Больше не используйте поврежденные инструменты. Держите ваши защитные инструменты чистыми и сухими. Убедитесь, что рабочее место, где вы работаете с живым оборудованием, чистое и аккуратное.Используйте защитную одежду и защитное снаряжение (например, защитные перчатки, защитную одежду и защитные рукава), особенно при работе в узких местах.
Электротехнические работы (выполняемые на электрических устройствах и системах) должны проводиться либо квалифицированным электриком, либо под наблюдением и проверкой им.

Используйте инструменты только для указанных целей.
Перед использованием режущих инструментов наденьте средства защиты тела, такие как защитная маска, защитные очки и средства защиты рук.
Остерегайтесь отлетающих концов проводов!

Обработка 43
Инструменты безопасности серии 43 гарантируют максимальную защиту, когда профессионалам приходится работать с «живыми» компонентами и в других опасных условиях. Благодаря нескольким защитным слоям любое повреждение изоляции сразу видно, поэтому вы можете сосредоточиться на выполняемой работе, не беспокоясь о том, безопасен ли инструмент или нет. Как и в случае с серией 49, эти инструменты также имеют матовое хромированное покрытие, предотвращающее ослепление, которое устраняет раздражающие отражения, которые могут отвлечь вас от задачи и позволить достичь идеальных результатов.Клещи изготавливаются из инструментальной стали, специальной инструментальной стали или хромованадиевой стали и подвергаются штамповке и закалке в масле. Режущие кромки всех этих режущих инструментов подвергаются индукционной закалке, чтобы гарантировать, что они могут удовлетворить потребности профессионалов в промышленности и ремеслах.

Лучше перестраховаться, чем сожалеть.
Электрики ежедневно доверяют своим инструментам. Электричество всегда представляет собой потенциальную опасность. Независимо от того, сокращают ли они кабели до нужного размера, устанавливают розетки или конфигурируют распределительные шкафы, им нужны инструменты, на которые они могут положиться безотказно.Когда электрик берет в руки набор инструментов VDE, произведенных NWS, он или она обращается с качественными инструментами, которые проходят строгие испытания для практического применения в электромонтажных работах. В конце концов, это и есть профессиональная работа, здоровье и безопасность.

Метод испытаний на безопасность согласно IEC 60900
• Визуальный контроль и проверка размеров: однократная проверка надписи на базовом инструменте, а также на изоляции.
• Проверка сопротивления в горячих и холодных условиях: при нормальной температуре окружающей среды (23 ° C), а также при низких температурах (-25 ° C) в трех различных положениях, легко повредить.
• Проверка однократного напряжения: проверка электроизоляционных характеристик путем подачи напряжения 10 кВ в водяной бане на три минуты и измерения отклоняющего электричества.
• Проверка давления — проверка прокола: хранение инструментов в согревающем ящике в течение 2 часов при температуре 70 ° C, подача напряжения 5 кВ на три минуты и повышение мощности 20 Н на изоляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
