Винил корректор — схемы, конструкции и особенности построения

Как правильно выбрать схему винилового корректора. Какие элементы важны для качественного звучания. Особенности ламповых и транзисторных корректоров для винила. На что обратить внимание при конструировании.

Основные типы схем винил корректоров

При выборе схемы винилового корректора стоит учитывать несколько важных факторов:

• Тип головки звукоснимателя (ММ или МС)
• Желаемое качество звучания
• Сложность конструкции
• Доступность комплектующих

Наиболее распространенные типы схем винил корректоров:

1. Пассивный корректор

Самая простая схема, состоящая только из RC-цепочек коррекции. Не требует питания, но обладает большими потерями сигнала. Подходит только для ММ-головок с высоким выходным уровнем.

2. Транзисторный корректор

Классическая схема на биполярных или полевых транзисторах. Обеспечивает хорошее усиление и низкий уровень шумов. Относительно простая в реализации.

3. Ламповый корректор

Позволяет получить «теплое ламповое звучание». Требует более сложного источника питания. Популярен среди аудиофилов за особый характер звука.

4. Корректор на операционных усилителях

Современное решение с хорошими параметрами. Компактность, низкий уровень шумов, высокая линейность. Но звучание может быть «сухим».

Особенности построения качественного винил корректора

При конструировании винилового корректора важно обратить внимание на следующие моменты:

• Выбор качественных малошумящих активных элементов (транзисторов, ламп или ОУ)
• Применение прецизионных резисторов и конденсаторов в цепях коррекции
• Тщательная развязка по питанию для минимизации наводок
• Экранирование чувствительных цепей
• Использование качественных разъемов и проводников

Правильно спроектированный и собранный винил корректор позволит раскрыть все достоинства аналогового звука с виниловых пластинок.

Сравнение ламповых и транзисторных корректоров

Ламповые и транзисторные корректоры имеют свои особенности звучания:

Ламповый корректор	Транзисторный корректор
Более «теплое» и мягкое звучание	Нейтральное, точное звучание
Выраженные четные гармоники	Низкий уровень искажений
Ограниченный динамический диапазон	Широкий динамический диапазон
Более высокий уровень шумов	Низкий уровень собственных шумов

Выбор между ламповым и транзисторным корректором во многом зависит от личных предпочтений в звучании и имеющейся аппаратуры.

Популярные схемы винил корректоров

Рассмотрим несколько проверенных временем схем винил корректоров:

Корректор на полевых транзисторах

Простая и эффективная схема на двух полевых транзисторах:

«`text T1, T2 — 2SK170GR R1 — 47k R2 — 390R R3 — 15k R4 — 100R R5 — 68k R6 — 10k R7 — 10k R8 — 390R C1 — 100uF C2 — 100nF C3 — 1uF C4 — 30nF C5 — 10nF Вход —| R1 |—+—| R2 |—+—||-C1—||-C2—+—| R7 |—+— Выход | | | | T1 R3 R5 T2 | | | | GND R4 C3 R6 C5 R8 | | | | | | GND GND GND GND GND GND | C4 | GND «`

Данная схема обеспечивает хорошее усиление и низкий уровень шумов. Простота конструкции делает ее популярной среди любителей.

Ламповый корректор на двойном триоде

Классическая ламповая схема на лампе 6SN7:

«`text V1 — 6SN7 R1 — 47k R2 — 1k R3 — 470k R4 — 100k R5 — 47k R6 — 4.7k C1 — 100pF C2 — 1nF C3 — 100nF C4 — 470pF Вход —| R1 |—+—||-C1—||-C2—+—| R5 |— Выход | | | V1a R3 V1b | | | R2 R4 R6 | | | GND GND GND | C3 | C4 | GND «`

Ламповая схема обеспечивает характерное «теплое» звучание за счет мягкого ограничения и преобладания четных гармоник.

Корректор на операционных усилителях

Современное решение с хорошими параметрами:

«`text U1, U2 — OPA2134 R1, R2 — 47k R3, R4 — 4.7k R5 — 750R R6 — 15k R7 — 150k C1, C2 — 100pF C3 — 3.3nF C4 — 10nF C5 — 330pF Вход —| R1 |—+—||-C1—+—||-C3—||-C4—+—| R6 |—+— Выход | | | | | R2 U1 R5 R7 U2 | | | | | GND R3 C5 R4 GND | | | | GND GND GND GND «`

Схема на ОУ обеспечивает низкий уровень шумов, высокую линейность и широкий динамический диапазон. Однако некоторые считают звучание «сухим».

Выбор элементной базы для корректора

Качество звучания винилового корректора во многом определяется правильным выбором компонентов:

• Активные элементы: малошумящие транзисторы (2SK170, 2SJ74), современные ОУ (OPA2134, AD797), аудиофильские лампы (6SN7, 12AX7)
• Резисторы: прецизионные металлопленочные или углеродные (Vishay, Takman)
• Конденсаторы: полипропиленовые, полистирольные, слюдяные (Wima, Vishay, Siemens)
• Разъемы: позолоченные RCA высокого качества
• Провода: бескислородная медь, серебро

Правильный подбор компонентов позволит раскрыть все достоинства выбранной схемы корректора.

Настройка и измерения винилового корректора

Для достижения оптимальных результатов необходимо правильно настроить и измерить параметры корректора:

• Проверка точности кривой коррекции RIAA с помощью генератора и осциллографа
• Измерение уровня собственных шумов
• Оценка динамического диапазона
• Измерение коэффициента гармоник
• Подбор оптимальной нагрузки для конкретной головки звукоснимателя

Только тщательная настройка и измерения позволят получить максимальное качество звучания от винилового корректора.

Что влияет на качество звука винилового корректора?

На звучание корректора оказывает влияние множество факторов:

• Точность соблюдения кривой коррекции RIAA
• Линейность активных элементов
• Уровень собственных шумов
• Качество пассивных компонентов
• Экранирование и развязка по питанию
• Согласование с головкой звукоснимателя
• Качество монтажа и разводки платы

При конструировании корректора важно уделить внимание каждому из этих аспектов для достижения наилучшего результата.

Заключение

Правильно спроектированный и изготовленный виниловый корректор позволяет раскрыть все достоинства аналогового звука с пластинок. При выборе схемы и элементной базы стоит ориентироваться на свои предпочтения в звучании и имеющуюся аппаратуру. Тщательная настройка и измерения помогут добиться оптимальных результатов.

Винил корректор — Конструкции от ua1ong 2 стр

Винил корректор





Вам нравится такое соседство(если Вы не лошадь)?.

Тогда это для Вас!!!!!!!!!

Судя по выражению морды лица лошадки, то и ей не нравится.

Сначала попался на глаза трансформатор от какого то старого приёмника, вертел в руках, туда-сюда. Для усилителя току мало, примерно 60 ма выдерживает вторичка.

Вот и пришлось приспосабливать в корректор.

 Опять же лето, делать некогда, гости, урожаи всякие собирать.

У меня давно заведённое правило-работаю с утра и до обеда, потом отдых(с книжечкой, сон). И всё…вроде бы время много по вечерам, а ни фика..руки не тянутся ни к ножовке, ни к лопате. Отдых. Столько времени пропадает зря(это скажете Вы).

Так вот тянулось, тянулось, вдруг бац…и дождь с утра, а делать нечего.

Пришлось идти в гараж, заняться макетиком.

 Послушал, вроде хорошо играет, можно  сделать в корпусок.

Кенотрон впоследствии выкинул, не хватило току по накалу.

Явно прослушивался фон в паузах, но думал что неправильный монтаж.

Время шло, корпусок как то сам сделался неспеша:

Начало процесса:

 Ну там всякие детальки пособирал в тумбочке, соединил их по схеме.

За основу взята схема EF86+6Н6П.

Доработки по коррекции на  этом форуме

Резисторы(пхилипс) и конденсаторы(ничикон) в катоды EF 86 .

 Резисторы в анод:

 Мелочёвку распаял прямо на ногах панелек:

И вот оно, первое включение:

 А фон так и не ушёл никуда. Сделал накал постоянкой, стал меньше , Но….ни фика.

При ввертке громкости на середину начинает надоедать, и в паузах.

Перерыл полностью блок питания.

Дубина ты, Вова..лень было отсоединить анод и проверить откуда фон?

Это я так сам с собой разговариваю, но в то время и мысли не было про другое.

Повертел силовик вокруг оси, ноль эмоций.

Но вот что заметил, когда провода вынуты их вертухи, то всё Окей, ни шума ни фона, естессно на самой большой громкости можно прослушать около динамиков.

Вот фото, усилитель не показан, но он включен на полную, входные разъёмы вынуты из вертухи, и лежат просто так, не нагружены.

 И знаете в чём было дело?

В распиновке головки, один канал был перепутан сигнал с землёй.

Когда разобрался, включил, всё стало на свои места!

Собссно подвал:

 Вёртка коррекции ВЧ:

 Сегодня, 20 августа 2013, закрыл нижнюю железку, и прикрутил ножки



Внизу светодиод включения и предохранитель.

Вот и всё, схем не рисую, всё есть в интернете.



Влад Пронин

Мошуров

Август 2013

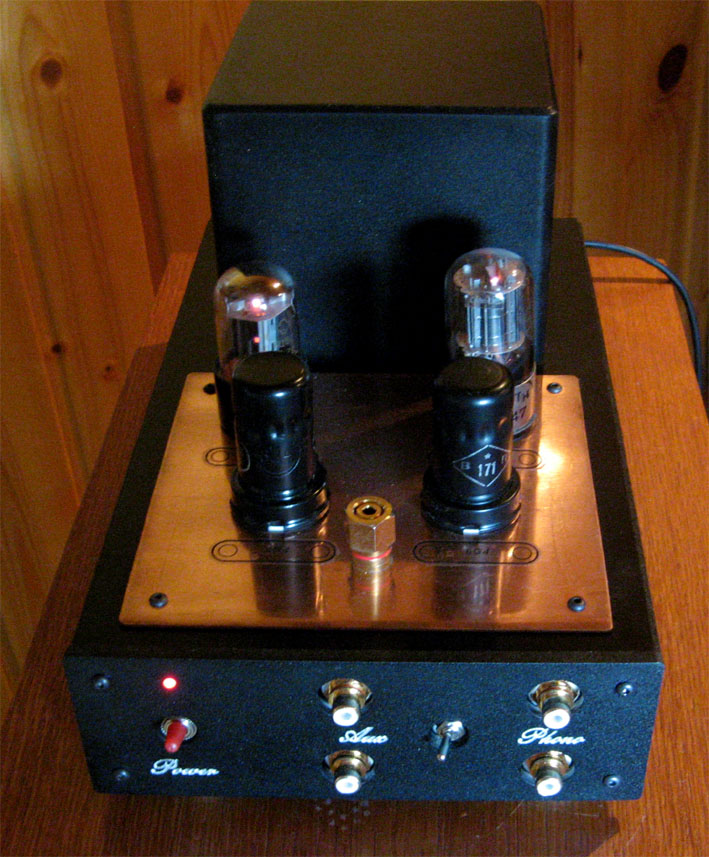

Качественный MM RIAA корректор Ульянова

По настоящему качественный MM RIAA корректор, собранный на коленке из доступных деталей почти со свалки, который позволит понять, почему винил звучит лучше цифры.

В последнее время много меломанов начинают возвращаться от безусловно удобных в обращении CD и новомодных хайтековых DVD-A, SACD к старым винильным грампластинкам. И это неудивительно. Звук, загнанный в цифру, так и не смог приблизиться по естественности к натуральному, оригинальному природному звучанию инструментов, человеческих голосов и звуков самой природы. Конечно, наш человеческий разум пересчитывает воспринимаемое нашими слуховыми рецепторами синтезное цифровое звучание под известные образы, заложенные в нашей человеческой музыкальной памяти, подобно как человеческий мозг аппроксимирует чуть слышимый звук с известными нам источниками звука. Но, одновременно, этот мозговой процесс пересчета убивает наше желание наслаждаться таким образом преобразованной музыкой, и мы, прослушав один раз любимую прежде музыку на компакт-диске, откладываем его в долгий ящик без желания вновь прослушать, лишь отметив себе: вот и эту музыку наконец нашел. Но вспомните! Если кто в старые времена имел дело с грампластинками, разве вы не заезжали до дыр любимую музыку на виниле? Кстати, отмечу, все эти процессы лежат в русле стройной философии мироздания – истина всегда проста.

Но перейду к сути своего. Сейчас, многие, возвратившись к винилу, не понимают, почему все-таки винильщики утверждают, что грампластинки звучат на порядок лучше компакт-дисков. К сожалению, истина и здесь проста. И упирается в совершенно банальное – деньги. Или стоимость аппаратуры. Обычно ведь вы начинаете слушать винил на имеющемся у вас усилителе, в котором производитель, ради расширения возможностей своего аппарата, установил дешевый по стоимости и очень плохо реализованный по звучанию специальный предусилитель для винила, т.н. корректор в стандарте RIAA. Конечно, этот вопрос только часть айсберга качественного натурального звучания. Но пока остановлюсь именно на нём, как на наиболее слабом месте. Итак, разрешение ситуации так же простое, буквально – замена корректора на качественно звучащее устройство. Можно приобрести корректор из имеющихся в продаже качественных фирменных изделий, очень дорогостоящих, если они реально качественны, на уровне самого основного усилителя. А можно сделать самому, получив при этом непередаваемое удовольствие от процесса изготовления, да и от внешнего вида получившегося устройства! И ностальгию свою потешите от всего этого, у кого, конечно, есть, что тешить. Но главное – с этим корректором у вас появится желание слушать прежде нелюбимую или уже надоевшую музыку, которая раскроется вам ранее незнакомыми гранями! И, более того, ранее ненавистный вам треск даже испиленных грампластинок станет вам таким же желанным, как треск костра на природе в окружении друзей.

Итак, подробно рассказываю, как самому сделать довольно качественный корректор, с хрустальными верхами, живым голосом и натуральным полновесным басом, т.е. именно тем, что отличает звучание винила от любого цифрового носителя музыки. Основное время на изготовление корректора у вас уйдет на поиск деталей, саму же конструкцию можно легко, даже не обладая опытом мастера-всёделкина, собрать за один воскресный день. Принципиальная схема качественного и простого в сборке и по деталям лампового корректора винила изображена на прилагаемой картинке. Корректор построен на сосредоточенной цепи коррекции по стандарту RIAA, оптимизирован по всем возможным для оптимизации параметрам относительно своего среднего класса и возможности подключения его к транзисторным усилителям со стандартным значением импеданса входов. Пусть вас не смущает моя средняя оценка этого корректора, эта оценка по абсолютной шкале звукового качества, где на нижней ступени находятся все известные вам бренды, например Сони, Маранц, Техникс, Крик, MF, да вообще почти все, что изготовлено из транзисторов, как и большинство ламповой техники средней стоимости от брендов и, тем более, от так называемых “росхайэндщиков”.

Детали

Лампы. Корректор построен на старых октальных лампах, которые можно легко найти на любом радиорынке и в большинстве фирм, торгующих советскими радиодеталями, т.е. эти лампы совсем не дефицитны, и даже выпускаются ламповыми заводами до сих пор. На зарубежное замахиваться не будем, подобные зарубежные лампы высшего звукового качества стоят очень дорого, так как все относящееся к электронным лампам на западе давно уже перешло в разряд фетиша. Нам желательны старые лампы производства МЭЛЗ, они обладают наилучшим звуком из отечественных, хотя стоит добавить, что зарубежные звучат еще лучше. На год изготовления внимания обращать не стоит, хотя чем старее, тем результат основательней. К лампам нужно купить керамические панельки для октальных ламп, они также не дефицит и продаются там же, где вы будете приобретать лампы.

Все резисторы мощностью 0.5-1 Вт, подойдут марок С2-10, С2-29 МТ. Можно использовать и углеродистые резисторы ВС, которые применялись в старых ламповых радиоприемниках. Резисторы R3 и R6 желательно найти с точностью 1%, причем резистор R6 составлен последовательным соединением резисторов номиналами 30 кОм и 2 кОм. Конечно, в случае отсутствия этих серий, можно применить и распространенные МЛТ, или, из современных, углеродистые резисторы российского или импортного производства на указанную мощность, но качество звучания подсядет.

Конденсаторы С1 и С8 электролитические, производства ELNA, HITACHI, RUBYCON, NICHICON, желательно звуковых серий. Ни в коем случае нельзя использовать Самсунги, Самюнги, Чемиконы и прочие подобные низкокачественные конденсаторы, которые почему то российские продавцы продают по соизмеримым ценам с качественными изделиями. Звук от такого соседства сразу станет грязным и разваленным. Конденсаторы С2, С3 нужно найти слюдяные, серий ССГ, СГМ, КСО, К31, с погрешностью не более 2%, хотя вполне можно попробовать и 5% допуск. Конденсатор С5 тоже желательно слюдяной, например ССГ, КСО номиналом 0.047-0.1 мкФ, но за неимением подойдет бумажный К40У-9 или КБГ. Главное, конечно, собрать схему, что бы она заработала, а в дальнейшем вы сможете реально улучшать её звучание, заменяя используемые вами детали на более качественные, например зарубежные аудиофильные. Конденсатор С6 электролитический, тех же производителей, что и первые электролиты, хотя можно добавить к тому списку и фирму Саньо, некоторые их конденсаторы с органическим диэлектриком очень достойно звучат. Конденсатор С7 желательно найти бумажный, К40У-9 на напряжение 200 Вольт, за неимением можно использовать полипропиленовый из любой серии К78-хх, здесь главное не составлять этот конденсатор из нескольких.

Батарейка в катоде первой лампы это никель-кадмиевый аккумулятор стандартного размера ААА, на 300 мАч, обязательно использовать не российского производителя, хотя бы тайваньскую GP.

Дроссель L1 любой на ток более 20 мА и индуктивность 2-10 Гн, например от советских ламповых телевизоров. С деталями разобрались, осталось собрать конструкцию.

Конструкция

Для этого возьмем любую деревянную доску из родной русской древесины размером около 150х200 мм и толщиной около 10-18 мм. Проделаем в ней три отверстия для ламповых панелек. Одно отверстие проделываем на оси симметрии по длинной стороне под первую лампу 6Н9С, в которой физически находятся два одинаковых (почти) триода, они у нас будут работать каждый на свой, правый или левый канал. Панелька этой лампы должна быть закреплена в деревянном основании через прокладку из вязкой резины толщиной около 10 мм, это необходимо чтобы развязать лампу от механических вибраций основания.

Также нужно акустически развязать и колбу лампы от механических колебаний, передающихся через воздух. Это можно сделать, прикрыв колбу лампы стаканом с толщиной стенок около 5 мм, склеенным из нескольких слоев неплотного картона клеем типа Феникс. Этот стакан прикрепляется тем же клеем к той самой прокладке из резины, которая развязывает лампу от колебаний шасси. Виброзащита для этого типа ламп обязательна.

Два других отверстия для ламп 6Н8С делаем на расстоянии 7-8 см от первой лампы по длинной оси основания, на одинаковом расстоянии с каждой его стороны симметрично друг другу, поскольку триоды каждой из этих ламп работают на свой звуковой канал. Панельки этих ламп крепятся непосредственно к деревянному основанию.

Далее, перед лампой 6Н9С, симметрично длинной оси основания, делаем отверстия соответствующего диаметра и закрепляем, каждый со стороны соответствующего стереоканала, два стандартных панельных разъема RCA, желательно качественных, например фирмы NEUTRIK, которые легко можно найти в продаже. Эта пара разъемов будет входом корректора. Такие же разъемы нужно закрепить рядом с соответствующими канальными лампами 6Н8С, с противоположной стороны от расположения лампы 6Н9С. Это будут выходные разъемы корректора.

Далее понадобится медная пластина толщиной от 0.5-1 мм и размерами 150х100 мм. Из нее, вдоль одной длинной стороны, вырезаем полоски, которые будут служить опорными контактными площадками для распайки на них деталей (лепестки, терминалы), размером 10х25 мм, с обоих сторон которых делаем отверстия диаметром 2-3 мм. Одно из этих отверстий предназначено для крепления лепестка к деревянному основанию посредством обычного шурупа соответствующего размера.

После того, как эти опорные площадки будут закреплены в выбранных вами местах деревянного основания согласно принципиальной схемы, вы можете изогнуть их любым образом, чтобы было удобно крепить на них выводы соответствующих этим площадкам деталей. На рисунке все эти контактные площадки обозначены розовым цветом. Другие выводы деталей закрепляются либо на выводах (лепестках) ламповых панелек, которые на схеме отмечены черным цветом, либо на общей для обоих каналов земляной шине, вырезанной из той же медной пластины особым образом. Лишь выводы конденсаторов С7 и резисторов R10 каждого канала крепятся непосредственно к сигнальному контакту соответствующего выходного разъема RCA.

Если вам не хватит длины выводов деталей для соединения их согласно схемы корректора, то в качестве проводников нужно будет использовать вырезанные из медной пластины полоски шириной 2-3 мм, заизолировав последние, если потребуется, трубочками из хлопковой ткани или обычной бумаги.

Общая для обоих каналов земляная шина представляет вырезанную из той же медной пластины под вашу конкретную конструкцию и ваши конкретные детали фигурную пластину, начинающуюся от земляных контактов входных разъемов RCA, далее проходящую над тыльной стороной общей для обоих каналов панелькой первой лампы 6Н9С и огибающую эту панельку, далее снова спускающуюся до деревянного основания и проходящую между панельками вторых ламп 6Н8С каждого стерео канала и заканчивающуюся на срезе земляных контактов выходных разъемов RCA, причем сама эта фигурная пластина земляной шины своей большей площадью располагается перпендикулярно к деревянному основанию. Минимальная ширина фигурной пластины около 10 мм. Со стороны деревянного основания у земляной шины должны быть предусмотрены (вырезаны и отогнуты на 90°) лепестки для крепления, с помощью тех же шурупов, фигурной пластины земляной шины к деревянному основанию минимум в трех точках – около входных разъемов, после огибания фигурной пластиной панельки первой лампы и между панельками ламп 6Н8С каждого канала.

Земляная шина на рисунке обозначена сине-красной линией проводников, причем оранжевые площадки на концах этой линии означают общие (физически) точки крепления деталей, чьи выводы на принципиальной схеме присоединяются к общей шине на оранжевых площадках. После того, как вы разберетесь со схемой и поймете как её организовать в «железе», остается главное – заставить себя собрать конструкцию, при этом подавив в себе совковый позыв к рационализаторству. И приобщение к виниловому сообществу вам гарантировано!

Некоторые частности

1. Корректор задуман и рассчитан так, что НЕ ТРЕБУЕТ НИКАКОЙ НАСТРОЙКИ! Вам нужно только правильно, как показано на схеме и рассказано в описании, собрать его. Специально повторяю еще раз – обязательно подавив в себе всякие позывы к рационализаторству. Например, к шунтированию электролитов мелкими пленочными конденсаторами, потому что этот корректор не электродвигатель.
2. Звук раскрывается после трехдневного прогрева.
3. Корректор должен располагаться вблизи проигрывателя грампластинок.
4. Источник питания представляет отдельную, достаточно удаленную от корректора (под метр где-то), конструкцию.
5. В качестве высоковольтного источника питания желательно использовать трансформаторный кенотронный выпрямитель с фильтром С-L-C на выходе. Максимальный потребляемый ток по высокому напряжению не более 16-18 мА для обоих каналов корректора, т.е. вполне можно использовать в качестве выпрямителя лампы 6Ц5С или её пальчиковый эквивалент.
6. В качестве накального питания ламп желательно использовать постоянное напряжение 6. 3 Вольта, стабилизированное любым подходящим интегральным стабилизатором с рабочим током больше 2 А, например из серии LM: 138, 150, 338, 350, которые широко распространены и очень дешевы. Ток, стабильно отдаваемый накальной обмоткой трансформатора, также должен быть не менее 2 А.
7. Дальнейшее художественное оформление конструкции корректора зависит от ваших личных предпочтений.
8. В дальнейшем предполагается в этой серии выложить описание сборки качественного и простого усилителя на лампах с настоящим ламповым звуком. Т.е такого усилителя, который обладает прозрачным, чистым, с большой и устойчивой пространственной сценой, и, при всем этом, одновременно еще и смачным звучанием. Ну и общее питание для получившейся вместе с корректором усилительной системы. Единственная проблема вот только есть, она, как обычно, в отсутствии доступных по цене и одновременно качественных выходных трансформаторах. Так что на трансформаторы для этого усилителя объявляется конкурс.
9. Ну и конечно же, любая ламповая техника представляет собой устройства с повышенной опасностью поражения электрическим током, поэтому очень прошу, не суйте пальцы во включенную конструкцию, прежде чем это сделать, обязательно убедитесь, что схема обесточена и электролитические конденсаторы успели разрядиться.

Автор: В. Ульянов

По материалам: radiolamp.ru

Винил: Предусилитель-Корректор Часть 4.2. Ближе к делу. Знакомые все схемы

Предусилитель-корректор на полевых транзисторах

Эта схема была сочинена мной в далеком 1988 году – для проигрывателя Aria -102. Помню, что первоначально я собрал вариант на микросхеме К157УД2, но при прямом сравнении конструкция на операционном усилителе показалась мне существенно беднее по звуку, чем на полевых транзисторах. Поэтому, после  недавнего возрождения винила в моей коллекции – первый корректор, который я решил собрать  – была та самая схема. Очень уж мне хотелось проверить ее звуковые свойства – действительно ли она была так хороша, как мне тогда казалось 🙂  Тем более, что, к моему удивлению – на просторах интернета я нашел набор  для сборки корректора с примерно такой же схемой, как и “нарисованная” мной 25 лет назад. Набор был немедленно приобретен, номиналы цепей коррекции и режимы транзисторов пересчитаны заново. В итоге схема приобрела следующий вид —   FET_RIAA_Stage_PS001

“Сквозная” АЧХ, снятая с обратным RIAA фильтром – АЧХ_FET (Обратите внимание на масштаб по оси “Y”)

Корректор черезвычайно прост — в “базовом” варианте всего  два каскада усиления, первый на малошумящем полевике 2SK170GR (Idss = 2.6…6.5 mA), второй просто на подходящем полевике 2SK246GR (Idss = 2.6…6.5 mA). Режим работы первого каскада: ток покоя = 1.5mA. напряжение смещения = -0.27V, коэффициент усиления = 125 (с шунтирующим конденсатором в цепи истока).  Пассивная RC корректирующая цепочка включена между каскадами. С хорошей степенью точности выходное сопротивление первого каскада можно считать = R3, и номиналы элементов корректирующей цепи легко рассчитываются при помощи экселевской таблицы, приведенной в разделе Литература.  Потери сигнала в корректирующей цепочке на частоте 1 kHz составляют примерно 20 dB. Режим работы второго каскада: ток покоя = 2mA, напряжение смещения = -0.47V, коэффициент усиления = 15, выходное сопротивление примерно 10 кОм.  Для работы на длинный (более 1.5м) кабель схему выходного каскада желательно дополнить истоковым или эмиттерным повторителем на еще одном транзисторе. Таким образом, итоговое усиление схемы на частоте 1 кГц = 188, перегрузочная способность по входу составляет примерно 20dB на частоте 100Hz, номинальное выходное напряжение = 1V rms, максимальное выходное напряжение =  12V rms.  В общем-то, весьма неплохие параметры для такой простой конструкции.

Блок питания собран по схеме умножения напряжения, это позволяет существенно снизить коммутационные помехи выпрямительных диодов, выпрямленное напряжение фильтруется фильтром на биполярном транзисторе T1.

Основные технические характеристики –

• Входное сопротивление = 47 кОм (может быть уменьшено установкой дополнительных резисторов)
• Выходное сопротивление =< 10 кОм (в “базовом” варианте)
• Номинальная нагрузка = от 47 (и выше) кОм
• Номинальное выходное напряжение = 1V RMS
• Максимальное выходное напряжение на нагрузке 100 кОм = 12V RMS
• Коэффициент усиления ~ 188
• Уровень собственного шума и помех на выходе при “закрытом” входе =<190uV (“взвешено” по кривой “A”)
• Отклонение суммарной АЧХ от стандарта RIAA в диапазоне частот 20Гц…20кГц = не более 0. 8dB.
• Коэффициент гармоник на частоте 1 кГц на нагрузке 100 кОм при номинальном выходном напряжении <= 0.3%, в основном 2-я и 3-я гармоники. Уровень третьей гармоники относительно уровня второй <= -15 dB.

Фото конструкции –

P.S.Правильные номиналы цепей коррекции

R5= 77 кОм (68 кОм + 9.1 кОм)

R6 = 10.6 кОм  (10 кОм + 560 Ом)

С4 =  30000 пФ (15000 пФ + 15000 пФ) (на схеме ошибочно указано 0.15 +0.15)

С5 = 10220 пФ (10000 пФ +220 пФ)

R* ~ 270 Ом – Влияет на ход АЧХ выше ~ 18 кГц. Если картридж ММ и кабель между тонармом и корректором имеет емкость больше 300 пФ, R* – нужен.



Октябрь 2013                                                                                   г. Владивосток

Hi-End по-русски. — Измерительный винил-корректор.

Измерительный винил –корректор.



Итак, винил-корректор на операх.

 Зачем  нужно было его делать, когда только ленивый не сочинил что-то подобное.

Чтобы измерять ачх ММ и МС головок  с помощью измерительного винилового диска, мне потребовался  несложный но правильный корректор с пассивной коррекцией.

Опыт показал, что только пассивная коррекция  не меняет характер подачи музыки.

Корректоры с частотнозависимой оос  слушать странно и неприятно.

Входной каскад выполнен на малошумящем скоростном ОУ с хорошей нагрузочной способностью.Это недорогой OPA2134 от  Burr-Brown. Входные цепи выполнены так,

что можно без лишних коммутаций простым перетыком  подключать как ММ так и МС головки  . Причём, сигнал от головок разного типа примерно одинаковый на выходе первого ОУ. Это моё решение, ни у кого не подсмотренное.

Выход первого ОУ  кроме цепей коррекции  подключён  к  дополнительному гнезду.

Сигнал с него подаём на измеритель в том случае, когда надо измерить ачх непосредственно самой головки звукоснимателя, но с дополнительным усилением .

Так мы уходим от фона и шумов и можем измерить весь диапазон сигналов .

Цепи коррекции  подогнаны с помощью измерительной виниловой пластинки

Брюль –Къер. Отличие от стандарта- на частотах выше 2000 Герц, там постоянная времени меньше 75мкс.

Причина – отставание от стандартного хода конкретно применённой головы DENON-103.

Для снижения усиления на частотах ниже 30 Герц  служит цепь 4.7мкф/ 1ком в цепи оос

выходного ОУ.

Разделительные конденсаторы по выходу корректора не применяются , так как сдвиг

относительно  нуля составляет в данном варианте 2,5 милливольта.

Применены только резисторы защиты от кз по выходу.

Намеренно не применялись дорогие и престижные операционные усилители. Задача была другая, да и звучание схемы при всей моей неприязни к полупроводниковым схемам

Оказалось на удивление неутомительным и приятным.

А чего ещё надо…..

PS.  Питание- ничего лишнего.  Трансик- торик  на две обмотки по 10 вольт , мост из четырёх диодов Шоттки  1N5822,  пара банок по10000мкф , шунтики по питанию самих ОУ-электролитики по 10мкф – и всё. Ни фона ни щелчков.

Схема собрана на заводской макетной плате для микросхем. Монтаж практически навесной. Желательно экранировать схему ,  когда применяется ММ голова. С МС головой проблем с фоном нет.

При желании можно и на выходе применить  сдвоенный операционник OPA2134, но  тогда плотность навесного монтажа увеличится.

И последнее. Применяемые на входе  операционные усилители имеют высокие скоростные свойства даже   с усилением 200-300 раз. В варианте с TL082 получился завал ачх на частотах выше10 килогерц, там  максимальное усиление не превысило100 раз.

Применить на входе операционник NE5534 не позволяет его   слишком большой сдвиг  входного напряжения. Это приведёт к появлению на выходе всей  схемы  постоянного потенциала в четверть вольта, что недопустимо.

Ещё одна неприятность обнаружилась при выборе номинала  входного сопротивления первого каскада для работы с МС. Паспортное значение 100 Ом оказалось совершенно недостаточным для Denon-103 и приводило к провалу ачх  выше 2000гц. Поэтому выбрано  значение 200-270 Ом. Потеря усиления в первом каскаде восполняется усилением второго.





Ламповый звук от Сергея Семенкова: Винил.Корректор и вертушки.

Виниловая история началась  у меня с момента увлечения музыкой .Был Арктур 006 и вместе с усилителем Амфитон очень неплохо звучал .  Потом появился полуавтомат Пионерчик простенький и такого же плана Lenco. Были и более дорогие вертушки — но все не прижились из-за моего деревянного пола,а сверху паркета .Какие бы я стойки не делал каждый шаг отдавался в динамиках.Только прикрученный к стене на полке помогло.Но радость длилась недолго , и после ремонта о полке пришлось забыть и о виниле тоже .В итоге Арктур никуда не влезал и я подарил его  другу.Сам очень редко слушал Lenco c головкой Sansui 80 .
Несколько лет назад я вообще избавился от вертушек.  Но желание послушать свои старые пласты пересилило  ,  толчек был получен когда мне принесли Dual  на ремонт .И понеслось .Мне подвернулась вертушка Philips 212  .Аппарат 1978 года .Как оказалось проблемы с полом для этой вертушки не существует — можно топать , скакать .Как вспомню что раньше даже шаги слышно было ,а теперь полная тишина, игла не скачет… Мне  так понравилась вертушка Филипс 212 , что я взял ещё одну.Ну чтоб разные головы поставить.Вторая в цвете дерево не совсем в идеальном состоянии. Но после профилактики заработала достойно.
Теперь расскажу про предусилитель- корректор .Это не первый мой корректор , но делал для себя.До этого друзьям делал на лампах 6Н9С+6Н8С.Очень неплохо звучал. Собрал  — но послушав решил что усиления для моей системы маловато.Хотелось большего в звуке. Поэтому я замахнулся на пентодный вариант. Хотя было много проб и с триодами. В итоге получился вариант полностью на 6Ж4 .Он отработал у меня почти год и в итоге первые лампы я поставил 6Ж32П. На выходе 6Ж4 в триодном включении при 340 вольтах анодного.
Очень намучелся с коррекцией. В итоге самое для меня приемлимое звучание было получено при корекции с анода на землю (не путать с коррекцией в аноде по питанию). Коррекцию вч я сделал с помощью переменного резистора на входе 6ж32п.

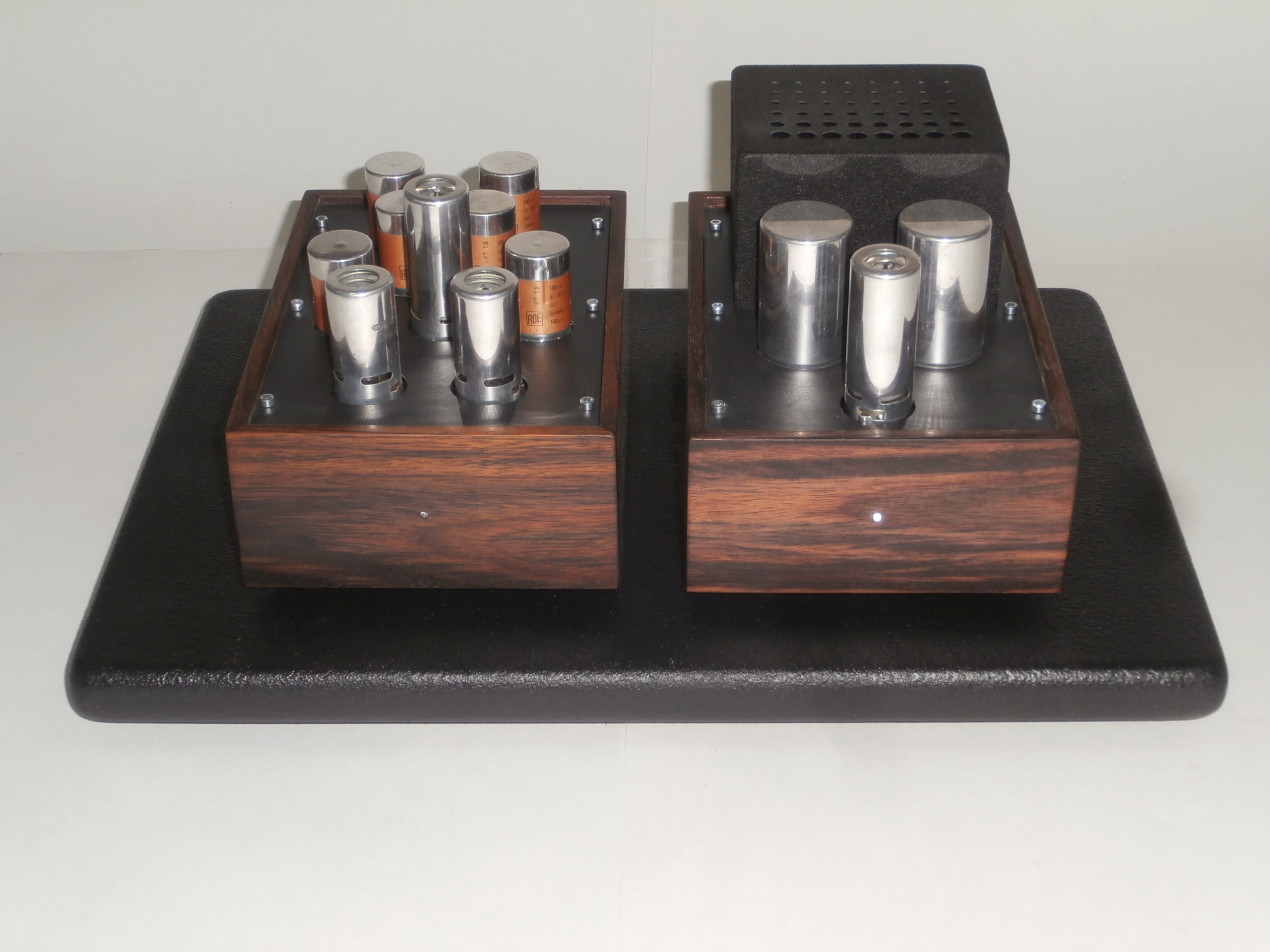

Блок питания в отдельном корпусе и полностью на бумаго — масляных конденсаторах .Через решотку как раз видно ёмкость в 200 мкф.
Питание на корректор я подал по двум экранированным проводам- отдельно анодное и накал. Накал я запитал постоянкой , но есть переключение на переменку.Фона нет .Но звук отличается сильно. Как лучше ещё не понял.
Также я применил развязку ламп с корпусом.

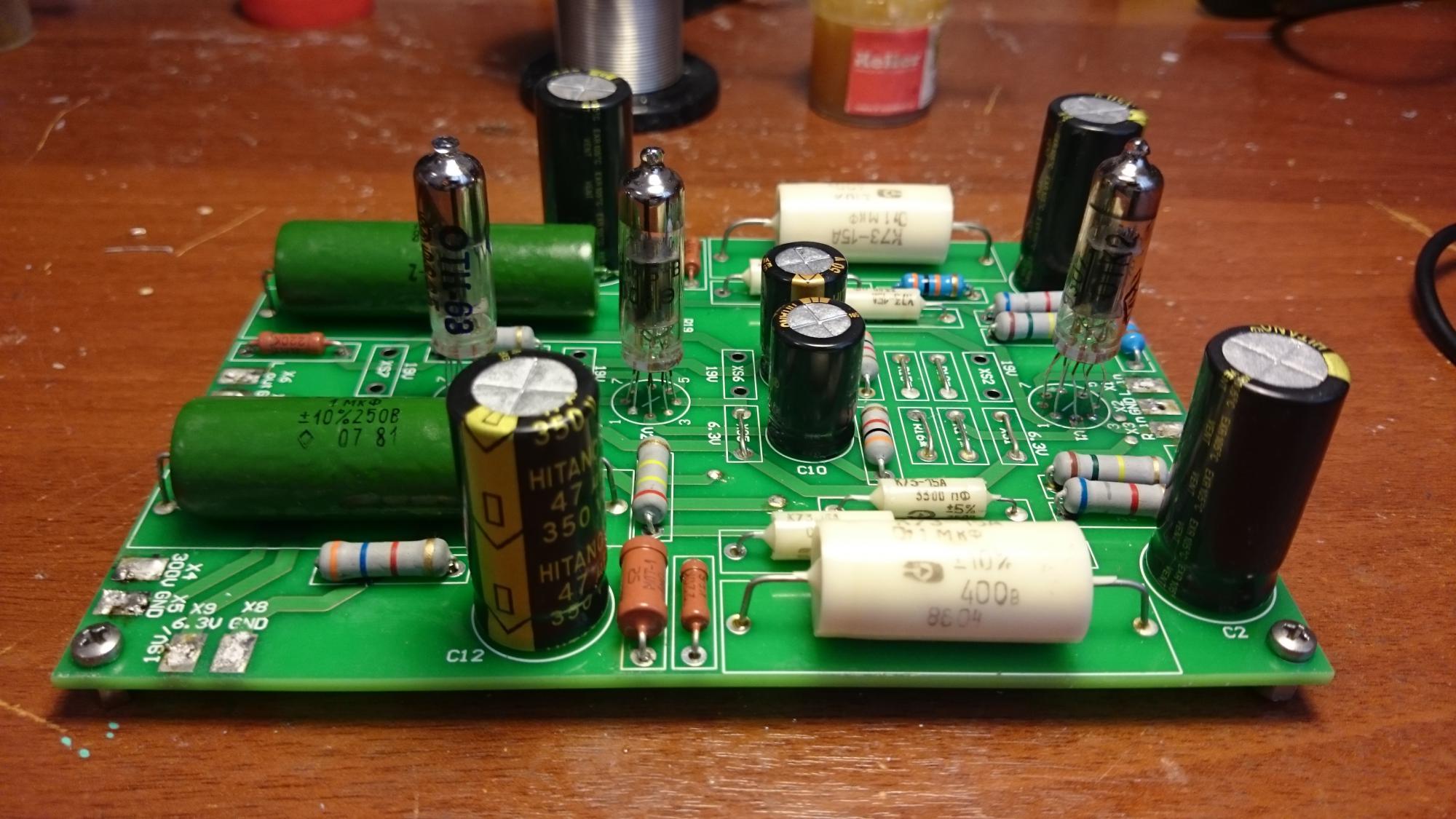

Фото внутренностей в процессе отладки.Не окончательный вариант.Ещё с электролитами.

Оставлю немного места для показа внутренностей корректора и его схемы.

Добавлю фото вертушки .Toшиба. В ней встроенный корректор и хитрая головка с микросхемой. Играет очень прилично.

Очень редкая вертушка. Год выпуска 1976.

Торенс.

 Техникс простенький , но директор драйв.

 Стол пока без тонарма. Gates , древний американский студийный агрегат. Громадный диск , пластинка кажется игрушечной. Был у меня на профилактике. Не удержался , сфотографировал этого монстра .

2017.

Попался Филипс 308. Уменьшеная во всех планах копия 212 но с двигателем переменного

тока и  без стабилизации. Механика . От 212 такой же тонарм ( немного тоньше)  и головка

Диск маленький и явно легче , что сразу же сказалось на звуке в худшую сторону. Поставил

диск от своего 212  — уже можно слушать…А так аппарат проходной , не стоит внимания

если ничего с ним не делать . Да , двигатель шумит . Но есть и плюс — нету трансформатора

в питании. 110 вольт для двигателя падает на двухваттном!!! резисторе при мощности

двигателя в 11 ватт. Вот такое решение у Филипса…

Еще одно прошлогоднее приобретение. Роликовый проигрыватель Garrard SL95B.

Про проигрыватель стоит создать отдельную тему. Пока только фото.

Корпус красное дерево . Проигрыватель автомат на 6 дисков . 60-х годов.

Звук шикарный , просто нет слов описать.

                                                                                                                                                                     Еще парочку фото добавлю. Вот такой Проджект был недавно.

Отличный тонарм , очень неплохо звучит.

Корвет 003.

 Отличный аппарат. Рекомендую тем кто любит вокал. Благодаря навороченному тонарму очень неплохо звучит. Единственный минус — не любит тяжелые головы. Не всё просто  в настройке как кажется….

Lenco B55

Роликовый , неплохо звучит .Для тяжелых голов то что надо. Рокота практически нет. Аппарат на каждый день. Единственный минус — сложно заменить провода в тонарме ( стоят экранированные и достаточно жесткие , длинные) .

Тангенциальный Sansui P-L41.

Еще один Торенс.

И парочка Pioneer . На одном я остоновился поподробнее и выделил в отдельный пост.



 ELAC PC900

Dual 504. Хороший аппарат .С хорошей родной головой.

Technics SL-BD3. Как и все Техниксы с головой T4P имеет неплохое ровное звучание. Этот еще и полный автомат. Надежная машинка , хотя и на пластмассовой механике.

Еще один ELAC miravox 25. Роликовый проигрыватель со сложной и фундаментальной механикой. Проигрыватель стоит Miracord 650. Плюс встроенный усилитель. Неплохой по звуку проигрыватель.

25.08.2019.

В моём парке проигрывателей появились ещё две директдрайвовские вертушки. Оба из симейства Pioneer.

Pioneer PL- 1200 . По звуку очень неплох.Вес 10кг. После применения моих улучшайзеров переиграл Pioneer PL-12D  который был уже доработан .Оба проигрывателя имеют одинакоые тонармы и сравнивались с одной и той же головкой. Поставил на него головку Shure75. Нравятся оба проигрывателя….

Второй проигрыватель Pioneer XL-1550. Имеет огромный мотор и тяжолый литой диск. Масса проигрывателя 12 кг, что уже предполагает неплохой звук.

 Звук в самом деле отличный , самодостаточный. В сравнении с доработанными моими Пионерами .  Но этот проигрыватель я брал чтоб переделать корпус.Плёнка ободрана… Посмотрим что получится…

По переделке Pioneer XL-1550 сделаю отдельную тему.

2.02.2020.

Давно не пополнял тему. Кое что интересное появлялось.

Victor QL-Y9 полный автомат, верхняя модель. Имеет аж 4 двигателя на борту. Очень сложная электроника.Звук понравился. Минусов два — не любит кривые пластинки  и как я думаю резиновый мат подзадубел от времени. А достать такой толщины сложно.

 Общее впечатление от проигрывателя только положительное. Причина некорректной работы автоматики в кнопках , благо они ремонтопригодные.

Fisher тоже достоин внимания.Довольно редкая модель. Звук понравился. Сделан очень добротно.

Эксклюзив — самодельный проигрыватель . … Тонарм Denon.

31.1.2021год.

Я добавляю в свои старые посты чтоб не накапливать новых и не потерять информацию. Вот и теперь добавлю проигрыватель Victor QL-Y44F .Конечно не флагман но по звуку хорош. Очень тяжелый диск — но есть тормоз при нажатии стоп…

Предусилитель корректор для винила схема предусилителя корректора для винила и головки звукоснимателя



Предусилитель корректор для винила на сверхмалошумящих микросхемах



Я хотел сделать предусилитель корректор для винила, который заведомо обеспечил бы максимально высокие параметры и гарантированно качественный звук. Для возможности повторения заинтересованными, я предусмотрел такие режимы работы каскадов, которые устанавливались бы автоматически при применении разнообразной элементной базы и по возможности не требовали бы настройки.



Технические характеристики:



• Коэффициент усиления на частоте 1 кГц для головки ММ — 40 дБ;
• Коэффициент усиления на частоте 1 кГц для головки МС — 60 дБ;
• Входное сопротивление для головки ММ — 47 кОм;
• Входное сопротивление для головки МС – 200 Ом;
• Отношение Сигнал / взвешенный шум – 78 дБ;
• Номинальное выходное напряжение сигнала частотой 1 кГц, — 1,5 В;
• Общий коэффициент гармоник — 0,00257 %.



Номинальное выходное напряжение предусилителя корректора для винила проверялось с измерительной пластинки магнитной головкой ГЗМ-003. Выходное напряжение соответствующее уровню 0 дБ близко к выходному уровню CD проигрывателя. Схема предусилителя-корректора для магнитных головок приведена на рис. 1, а его практическая реализация «в железе» на рис. 2 – 6.



Схемотехника



В литературе нашел несколько описаний включения малошумящего операционного усилителя LM833. В качестве образца для построения цепей коррекции применил принципы сочетания пассивной и активной звеньев из статьи [1]. Первый каскад моего предусилителя корректора для винила собран на микросхеме SSM-2019, предназначенной для построения микрофонных усилителей. Эта микросхема обладает сверхнизкой плотностью шума 0.5-1 нВ/Гц и высоким коэффициентом усиления с разомкнутой петлей обратной связи. Ее коэффициент усиления устанавливается в пределах от 1 до 1000 изменением номинала резистора между 1 и 8 ножками (R5 – 4,32 кОм.). соответствующим образом скоммутировав входные цепи этой микросхемы, можно перевести предусилитель корректор для винила в дифференциальный (балансный режим). На схеме это соответствует правому положению тумблера SA1. Дифференциальное включение намного выгоднее обычного несимметричного по уровню подавления синфазных помех и уменьшению фона.

В моем виниловом проигрывателе Dual 701 через трубку тонарма проходит пять тонких проводов: по два провода от двух выводов головки звукоснимателя и один — от трубки самого тонарма. Так что реализовать симметричное (балансное) подключение головки звукоснимателя к предусилителю корректору в моем случае проблемой не было. Вывод от трубки тонарма в балансном подключении является «землей» и дополнительным экраном для проводов, идущих от головки звукоснимателя.

Шумовые характеристики микросхемы этого специализированного операционника очень хороши и поэтому, мой предусилитель корректор для винила великолепно работает с головкой звукоснимателя МС (с подвижной катушкой). Прекрасное соотношение сигнал/шум в нем получается без применения сложных в изготовлении повышающих входных трансформаторов. Для работы с головкой МС (с подвижной катушкой) нужно закоротить контакты S4 (и S3 во втором канале) перемычками. Входное сопротивление в МС режиме уменьшается до 200 Ом от стандартных для ММ режима — 47 кОм. Коэффициент усиления первого каскада при этом возрастает в 10 раз. Обычно величина входной емкости отдельного предусилителя корректора для винила около 100 пФ, что в сумме с емкостью входного кабеля и проводов, проходящих в тонарме, составляет около 300 пФ. Для коррекции одного из полюсов головки звукоснимателя эта емкость близка к оптимальной. Перемычками S1 и S2 на входе, можно увеличивать входную емкость в пределах 60—160 пФ, что пригодится при точной настройке предусилителя корректора для винила.

Нужная частотная характеристика предусилителя корректора для винила формируется пассивной цепью коррекции R7R8C3C4 и активным звеном на операционном усилителе DA3. Дополнительный полюс на частоте 21 — 22 Гц формируется цепью R7R8C3 с постоянной времени: 75 мкС. Спад частотной характеристики на НЧ определяется цепью R7R8C4 (с нижней частотой среза по уровню 3 дБ). Стандартные для головки звукоснимателя постоянные времени 3180 мкС и 318 мкС устанавливаются активным звеном предусилителя корректора на микросхеме DA3.

Емкость конденсаторов С4 и С5 выбраны немного ниже рекомендованных RIAA, результате чего АЧХ предусилителя корректора для винила на низких частотах несколько отличается от RIAA к рекомендациям IEC. Это существенно ослабило рокот двигателя винилового проигрывателя.

Выходной каскад предусилителя корректора для винила построен на операционном усилителе ОР279 (DA4). Операционный усилитель этого типа устойчиво работает на емкостную нагрузку до 0,01 мкФ или на наушники с сопротивлением от 32 до 600 Ом. Резистор R12 защищает выход операционного усилителя DA4 от КЗ. Для уменьшения уровня фона в предусилителе корректоре для винила применены стабилизаторы напряжения DA7, DA8 с выходным напряжением +/- 6 В. Блок питания рис. 2 особенностей не имеет и выполнен в виде внешнего адаптера, совмещенного с сетевой вилкой.



Детали и конструкция



При разбросе номиналов деталей в частотозадающих цепях не более ± 1 % максимальное отклонение АЧХ предусилителя корректора для винила не превышает 0,1 дБ. Разница номиналов частотозадающих цепей в обоих каналах девайса должна быть минимальной.

Резисторы R4 и R12 типов ОМЛТ-0,25. Все остальные с допуском 0,25… 1 % (прецизионные металлоокисные: С2-14 С2-ЗЗМ, С2-29В, но не проволочные). Прецизионные резисторы имеют очень шумы и высокую температурную стабильность. Конденсаторы С1, С2 типов К10-17 или импортные, на качество звучания они влияют не сильно.

Конденсаторы С3, С4, С6. допустимо применять только пленочные, причем пленка должна быть неполярной, т. е. из пропилена или полистирола. Кстати, поликарбонатные конденсаторы типа К77 сделаны на основе пленки с поляризацией и сюда не подойдут. В качестве конденсатора С4 можно применить импортный полипропиленовый (используется в фильтрах подавления сетевых помех). Советские конденсаторы К78-2 имеют значительные габариты и из-за большего разброса по емкости их труднее подобрать в пару.

Конденсаторы С3 и С6 типа К71-7 с диэлектриком из полистирола. В предусилителе корректоре для винила можно применить и полистирольные конденсаторы зарубежного производства. Номинал резистора R8 должен быть около 50 кОм, а резистора R7 = 3 — 10 кОм. Уменьшение сопротивление R7 вызывает рост нелинейных искажений микросхемы DA1 на высоких частотах, а увеличение — уменьшает коэффициент передачи пассивной цепи и увеличивает влияние шумов DA3. Допустимое значение емкости конденсатора С3: 0,009 — 0,0265 мкФ. Вместо одного точного резистора нестандартного номинала можно применить два обычных, включенных последовательно или параллельно.

Общее усиление предусилителя корректора для винила на частоте 1 кГц около 40 дБ при работе с головками ММ (с подвижным магнитом). Усиление желательно распределить поровну между первым и вторым каскадами. Резистор R9 должен иметь номинал 500 — 600 Ом. При его увеличении свыше 700 Ом, возрастает шум каскада на микросхеме DA3, при уменьшении — увеличивается нагрузка на выходной каскад.

Конденсатор С5 оксидный биполярный. Такие конденсаторы отличаются от неполярных, меньшими потерями на высоких частотах и при отсутствии напряжения смещения, намного лучшими характеристиками. Они предназначенные для работы в пассивных фильтрах акустических систем и выпускаются фирмами: Elna — серия RBP2, Nichicon — серия ES и др.

В источнике питания применен малогабаритный трансформатор ТПГ-2- с напряжением вторичных обмоток 2х18 В. В предусилитель корректор для винила подойдет любой трансформатор с двумя обмотками напряжением 14 — 18 В и током 50 мА.

Печатная плата и расположение элементов приведены на рис. 3 и 4. В отверстия, отмеченные крестиком, впаяны перемычки. Выводы деталей, отмеченные крестиком – так же припаяны с обеих сторон платы. Конструкция предусилителя корректора для винила представлена на фото.

На рис. 5 приведен спектр искажений девайса, измерения проведены с помощью программы Spectra Lab на компьютере с 24-битной PCMCIA аудио картой Indigo io ECHO. Для повышения точности во время измерений, ноутбук питался от аккумулятора при отключенном сетевом БП.



Звучание



Для сравнения звучания записей у меня были: проигрыватель CD дисков Denon DCD-655, виниловая вертушка Dual 701 с описываемым здесь предусилителем корректором, AV-тюнер/предусилитель NAD Т163 и активные трехполосные колонки «Кливер-1».

При прикладывании уха к колонке шум предусилителя корректора для винила едва заметен и намного ниже шума грампластинки на чистых дорожках (при установке громкости на максимум).

На CD дисках и грампластинках с записями Валентины Пономаревой полностью совпадали как песни, так и их последовательность (очевидно, что они были сделаны с одной мастер ленты). При прослушивании и CD диска и пластинки музыка сильно увлекала, и было трудно переключиться на анализ звучания.

Разница в звучании вокала с CD и винила по моему мнению – минимальна. И там и там слышны все нюансы, но на пластинке немного заметнее свистящие фонемы. В звучании гитары на CD диске лучше передается атака гитарных аккордов, лучше прозрачность и разрешение, а на «виниле» они создают более мягкую, обволакивающую атмосферу. Локализация по ширине и глубине сцены и там, и там — примерно одинаковая. При воспроизведении с пластинки на виртуальной сцене певица расположена немного выше и ближе к слушателю.

Единственный звуки, жестко привязанные к колонкам — потрескивание от пылинок на виниловой пластинке. При воспроизведении с CD диска на проигрывателе DVD Pioneer DV-585A и подключении к Т-163 через оптический кабель, звучание стало более жестким.

Однозначного выбора в пользу CD диска или пластинки мне сделать не удалось, но возможность послушать «винил», в очередной раз сняв пылинки фетром с любимого диска, появилась).



P.S. Предусилитель корректор для винила собранный по схеме и рекомендациям автора имеется в наличие. Вы можете либо послушать его звучание в демонстрационном зале, либо взять экземпляр на прослушивание к себе.



Отзывы о Корректор на сверхмалошумящих микросхемах

Оставить отзыв

Отправить отзыв

корректор

Александр 2019-11-18

сделал себе такой корректор, печатку сам разводил. Включил, качество- супер. Но периодически появлялся возбуд по низам 50 гц. Что только ни делал — ничего не помогало. И только когда я решил переделать и стал авторскую печатку проверять, обнаружил нестыковки с принципиальной схемой: 1. поменяны местами цепочки R10-R11/C6 (но это не существенно) 2. заземлен 5 вывод микросхемы SSM2019 (на схеме этого нет). Заземлил и все . Возбуд пропал. Схема хорошая, но этот косячок нервы подпортил.

Корректор

Андрей 2016-12-09

Такой предусилитель корректор я собрал четыре года назад, корпус и плата такая как тут. Вертушка ВЕГА 122, корпус которой буду переделывать. Головка звукоснимателя ГЗМ-005. Звучание хорошее, с учётом иглы, вертушки, межблочных кабелей. По крайней мере эта схема лучше многих, которые я делал лет десять назад на транзисторах.

Предусилитель корректор для винила

Регинтол 2016-12-09

У меня как раз подобный корректор играет, только на SSM2019, а коррекция полностью — пассивная. Основной минус в том, что все эти микрофонные микросхемы имеют биполярный вход, и, соответственно работают хорошо только с МС головками, особенно с высоким выходом (у меня — Сумико Блю поинт). SSM2019 имеет еще одно преимущество — у нее можно брать сигнал после первого каскада (до сумматора) и делать «активный» экран для кабеля от головки. Эффект по подавлению фона — просто супер.

Предусилитель корректор для винила

Илья 2016-12-09

SSM2019 — очень качественная микросхема, по функциональности напоминает INA103, а характеристики не хуже. Кстати INA103 можно подныть напряжение питания до ±25в, что в предусилителе корректоре для получения большого динамического диапазона вполне оправдано. По схеме добавить нечего. Пару вопросов только — зачем нужен С5, если есть С4? Зачем на месте повторителя стоит низковольтный операционный усилитель? Я бы второе звено коррекции пассивное поставил между каскадами. А вообще все предельно грамотно и просто.

Винил-корректор Сигма. | RCL-electro

Винил-корректор Сигма собран на базе схемотехнической идеи УК Алексея Никитина:

OBH-8SE1
Работает этот корректор так: полевой Q1 с истоковым R3 работает как ИТУН — источник тока, управляемый напряжением головки звукоснимателя. Затем ток проходит через каскад с ОБ Q1А, С3, и на цепи RIAA-коррекции R6С4 R5С5С5А выполняется обратное преобразование тока в напряжение. Это напряжение поступает на повторитель Q2-Q4, а там и выход.

В общем-то, это неплохая схема. На её примере Никитин убедил меня, что интуицию надо подкреплять машинными расчётами и подсадил на ЛТС ;D. Но главное в ней идея, а не реализация.

Если в схему всмотреться пристальнее, то перфектность заканчивается, а начинаются слабые места и риторические вопросы. Это со всеми схемами так.

Разумеется, полевик — не самый линейный ИТУН. Разумеется, крутизна его исходно мала, да ещё и уменьшена включением местной ООС R3, а это уменьшает выходное напряжение. Разумеется, к точке подключения цепей коррекции в базе Q2 прилегают отнюдь не бесконечные и, к тому же, непредсказуемые сопротивления коллекторов (rc) Q1А и Q2, включенные параллельно R5 НЧ-звена частотной коррекции, приводят к неустранимому завалу на низкочастотном краю звукового диапазона, величина которого зависит от …типа применяемых транзисторов Q1А и Q2, точнее, их rc. Уменьшить завал можно лишь снижением импеданса цепей коррекции, а это при неизменном токе ИТУНа уменьшит и без того небольшой выходной сигнал.

Итого, недостатки УК Никитина:
1. Низкая линейность.
2. Завал на НЧ вследствие низких сопротивлений переходов транзисторов, прилегающих к цепям частотной корекции.
3. Малый выходной сигнал.
Записываем это столбиком на перфокарте в машинных кодах, вставляем задачу в лоток флоппи-дисковода, запускаем ЛТ-Спайс и нажимаем в ём кнопку «Сделать красиво». Откидываемся на спинку табурета, пьём водовк чай, пуская кольца дыма в потолок, и ждём результатов.

Сделать полностью без ООС не представляется возможным ни хороший УК, ни приличный УМ, и чем глубже в усилителе ООС, тем он лучше. Кто утверждает обратное — лжёт.

Омега-1
ИТУН:
Т2Т5 линеаризирован местной петлёй глубокой ООС. Для повышения устойчивости это потребовало использования частотной коррекции: R14(RвхТ5)С9.
Каскад с ОБ:
Оставлен на месте — Т4.
Повторитель:
Т1Т3 остались без изменений, только вставлен линеаризующая цепь R11D1. Несколько улучшен каскад на Т8. Вместо простого генератора тока Q5 поставлен активный Т9. При увеличении выходного тока через Т8 и R20 ровно настолько же уменьшается ток Т6 и зеркала Т7Т9, поэтому схема работает как двухтакт, с неизменным током покоя Т8 — что улучшает линейность каскада. Здесь также работает петля ООС, поэтому для устойчивости требуется частотная коррекция, и её обеспечивает С13, шунтирующий нагрузку Т6 — Т7R18.

Цепи коррекции УК хлопот с подборкой не доставляют. Просто применяйте детали, показанные на схеме.
Или подбирайте их с помощью измерительной грампластинки.

Стабилизатор питания 25 В собран на Т11-Т14 и, поскольку его усилитель имеет высокое усиление, он обеспечивает уровень подавления пульсаций -120 дБ в звуковом диапазоне. С повышением напряжения питания УК до 30 — 35 В линейность немного увеличивается.

Усилитель придуман Виктором Жуковским, г. Донецк ака Артём, Sagittarius,
был собран Александром Ануфриевым ака alean, г. Рига:

нещадно измерен Владимиром Платошкиным, ака pvm, hors г.Орёл:

2 В выхода, 15 кГц частоты

УК Омега получил свои признательные отзывы, переиграл залитый каким-то антиреинжинириговым компаундом неизвестный мне прославленный понтовитый УК Квитки, но он обладал одним недостатком, перекочевавшим из УК Никитина: выходное сопротивление каскада с ОБ Т4 было недостаточным для устранения завала на НЧ. Поэтому пока фошытсты пристально рассматривают снятую с производства Омегу, знакомимся с крайним образцом:

УК Сигма-1.

УК Сигма-2.
В её схеме всё так же, как и в Омеге, но дополнительно поставлен Т6. Т6 и Т4 образуют пару Баксандала, имеющую высокое выходное сопротивление. Поэтому проверка на измерительном диске показала отличное совпадение результирующей АЧХ с рекомендуемой RIAA.

Варианты отличаются точкой подключения RIAA-коррекции:

Коррекция по варианту 1 применяется для плохих проигрывателей и короблёных пластинок в целях подавления инфранизкочастотных составляющих сигнала, вариант 2 — для высококачественных приводов.

http://rcl-electro.ru/img_user/04:28:57-19_20 kHz_350 mV rms.jpg
350 мВ RMS выхода, 19+20 кГц

http://rcl-electro.ru/img_user/04:25:25-19_20 kHz_700 mV rms.jpg
700 мВ RMS выхода, 19+20 кГц

http://rcl-electro.ru/img_user/04:26:51-19_20Hz_350 mV rms.jpg
350 мВ RMS выхода, 19+20 Гц

Вот Сигму можно собирать. На базе этой схемотехники трудно будет сделать что-то кардинально более линейное.
P.S. Трудно, но возможно:

Транзистор Т7 добавляет усиления в местную ячейку ООС (охватывающую Т3Т5Т7, что меньше, чем общая ООС, но уже далеко не местная), чем дополнительно линеаризует усилитель напряжения. См.

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

WearMax LVT Консилер от царапин

* НА ОБРАТНЫЙ ЗАКАЗ ДО АВГУСТА 2020 *

From The Forest для отделки всех наших продуктов лучшим в отрасли верхним слоем под названием WearMax. Это верхнее покрытие устойчиво к воде, пятнам, износу и истиранию. Хотя верхние покрытия WearMax установили планку в индустрии отделки, мы понимаем, что они не являются непобедимыми и что несчастные случаи случаются. Понимая это, мы разработали для наших клиентов способ исправить и скрыть эти надоедливые царапины без необходимости замены каких-либо плат или вызова специалиста.

Даже если у вас нет напольного покрытия From The Forest, вы можете использовать WearMax. Если ваш пол покрыт оксидом алюминия, WearMax на вашей стороне!

Шаг 1. Найдите царапину на паркетном полу, на которой видна эта уродливая и яркая белая линия. Если царапина или выбоина на древесине твердых пород очень глубокая, а пол темного цвета или имеет темное пятно, вы можете сначала использовать маркер для ретуши, чтобы придать поврежденному участку древесины нужный оттенок, прежде чем наносить Scratch.

Шаг 2. Нанесите Scratch в соответствии с инструкциями на бутылке. Никогда не применяйте при прямом свете. В условиях низкой освещенности вы можете ускорить отверждение, добавив лампу или другой источник света рядом с этой областью. Вытрите излишки и не допускайте попадания чего-либо в зону отверждения.

Шаг 3. После отверждения белая полоса удаляется и царапина запечатывается. Хотя вы все еще можете физически увидеть углубление, раздражающая яркая белая линия, которая появляется на покрытиях из оксида алюминия, исчезнет.Также поверхность была запечатана с помощью продукта Scratch.

Если товар есть в наличии, стандартная доставка занимает 7-10 рабочих дней с даты размещения заказа. Свяжитесь с нами, чтобы проверить уровень запасов

царапин на виниловой доске — как их исправить и предотвратить

Функциональные и красивые виниловые полы могут добавить ценности любому пространству.Виниловые планки Vesdura — 6 мм SPC Click Lock — коллекция XL Silva в цвете Elite Sepi Артикул: 15270047

Если вы хотите, чтобы пол из твердых пород дерева выглядел без лишних затрат, виниловые полы — отличный выбор. Виниловый настил , часто называемый роскошным винилом, — это экономичный и модный выбор для дома или офиса, но со временем он может поцарапаться от повседневного износа.

К счастью, устранить простые царапины на настиле из виниловых досок можно быстро, легко и недорого.С помощью нескольких основных принадлежностей можно легко отполировать царапины и восстановить первоначальный блеск напольного покрытия. Если вы планируете установить настил из виниловых досок в доме, неплохо иметь под рукой несколько дополнительных досок в качестве запасных частей на случай, если потребуется заплатка из виниловых досок .

Ремонт царапин на виниловой доске

Что вам понадобится

Чтобы исправить царапину на настиле из виниловых досок, необходимо несколько основных принадлежностей.Все это можно недорого приобрести в местном центре по ремонту жилья.

• Моющее средство для посуды
• P320 Наждачная бумага
• P500 Наждачная бумага P500
• P800 Наждачная бумага
• Автомобильный воск
• Чистая ткань

Очистите пол

Перед тем, как приступить к ремонту, необходимо произвести глубокую очистку пола. Любая поверхностная грязь должна быть убрана с пола. Простая смесь средства для мытья посуды и теплой воды удалит любую грязь и жир.Добавьте четверть стакана средства для мытья посуды в ведро с теплой водой. Используйте губку для тщательной очистки. Любая грязь, оставшаяся в царапине, помешает надлежащему ремонту. После чистки пораженного участка дайте полу полностью высохнуть.

Эти высококачественные, очень широкие и сверхдлинные доски размером 9 дюймов на 60 дюймов будут обеспечивать превосходный внешний вид на долгие годы. Показ коллекции виниловых досок Vesdura XL Ridge в Плимуте. Артикул: 15262452

Вощите полы воском

Небольшое количество автомобильного воска действует как эффективное полирующее средство, восстанавливающее первоначальный блеск винилового материала.Возьмите качественный автомобильный воск и чистую тряпку, нанося воск на царапину круговыми движениями. Заполните царапину воском, аккуратно удаляя излишки воска с винила, окружающего эту область. После восковой эпиляции возьмите чистую ткань и аккуратно протрите ею участок, чтобы поверхность была гладкой и однородной.

Тип сердцевины из каменно-полимерного композитного материала (SPC) в сочетании с дизайном, имитирующим естественные вариации древесины твердых пород, создают поистине бескомпромиссный пол для вашего дома. Виниловые доски Vesdura 7 мм SPC Click Lock Veritas Collection в цвете Provincial Swan.Артикул: 15270784

Предотвращение повреждений с помощью напольных покрытий

Исправить небольшие царапины на виниловом паркете легко, но есть несколько простых шагов, которые в первую очередь могут предотвратить повреждение пола. Не позволяйте обеденным стульям царапать пол при толкании и выдвигании, добавив войлочные или силиконовые протекторы для пола под каждую из ножек. Они не только помогают стулу бесшумно скользить, но и защищают виниловый пол под ним. Если у вас большая зона отдыха, например гостиная, полезно использовать большой коврик, чтобы заземлить пространство и обеспечить слой защиты для ножек мебели.

Простой процесс устранения царапин на виниловой доске на полу должен занять несколько минут от начала до конца и требует всего нескольких расходных материалов. По завершении царапина больше не должна быть видна, покрытие должно оставаться неповрежденным, а поверхность должна быть гладкой на ощупь.

Заказать образцы бесплатно. Получите 5 бесплатных образцов. Кредитная карта не требуется. Образцы отправляются прямо к вашей двери. Создано с помощью Sketch. Заказать образцы бесплатно Получите 5 бесплатных образцов.Кредитная карта не требуется. Образцы отправляются прямо к вашей двери.

JACQUES GREENE / Консилер / ВАЗА — Специалисты по виниловым пластинкам, Лондон Сохо виниловые музыкальные пластинки — Phonica Records

Справка

Мы более чем рады дружески поговорить с вами о любых проблемах или запросах, которые могут у вас возникнуть, связанных с записью или иным образом.

Вы можете связаться с Phonica Records по электронной почте [email protected] или по телефону 02070256071 с 11:30 до 19:30 с понедельника по субботу.

Быстрые ссылки

Для более быстрой оплаты используйте свою личную адресную книгу, чтобы сохранить адреса, на которые могут быть отправлены ваши заказы или на которые будет выставлен счет.

Чтобы создать новую запись в адресной книге, введите информацию, запрошенную в форме ниже, затем нажмите «Сохранить». Чтобы отредактировать запись, нажмите кнопку «Изменить», внесите любые изменения в запись и нажмите «Сохранить». Чтобы удалить запись, нажмите «Удалить».

Вопросы, которые нам задают часто.

Прежде чем взять телефон, мы просим вас быстро прочитать следующее, на всякий случай, если мы сможем сэкономить вам на нажатиях клавиш или на стоимости телефонного звонка.

Где мои записи?

Мы стремимся отправить товар в тот же день, если заказы размещены до 16:00 с понедельника по пятницу, поэтому в любое время после этого мы обычно можем сказать, что они «уже в пути». В зависимости от того, какую службу доставки вы выберете, мы сможем отслеживать ваши записи, см. Способы доставки ниже.

Прошло много времени, я думаю, что мои записи потеряны в почте — что теперь?

Иногда пакеты пропадают. Мы должны дать нам определенное время, чтобы мы могли рассмотреть потерянные вещи.

UK — 15 рабочих дней.
За границей — 28 рабочих дней.

Хотя это может показаться чрезмерным, мы знаем, что предметы могут занимать так много времени, и только по истечении этих периодов мы можем потребовать компенсацию.

У вас есть на складе конкретная пластинка?

Если вы можете добавить запись в корзину на веб-сайте, то она почти наверняка есть в наличии. Ресурсы нашего веб-сайта используются совместно с нашим физическим магазином и постоянно обновляются.Однако иногда вещи пропадают или продаются в магазине одновременно с нашим сайтом. Если мы не сможем полностью выполнить ваш заказ, мы свяжемся с вами, чтобы сообщить, сможем ли мы получить еще одну копию записи или нам придется скорректировать ваш заказ и платеж.

Sistar S.Perfecting HD Concealer — Sistar Cosmetics

SPC001 Слоновая кость
Вода, циклопентасилоксан, Ci 77891, бутиленгликоль, триметилсилоксисиликат, слюда, бутиленгликоль, дикаприлат / дикаприлат / дикаприлат, пэтилметилгексаноин, пэтилметилэтилгексаноинфосфат, пэтилметилэтилгексаноинпг / 1 Диметикон, Ci 77492, изостеарат сорбитана, гекторит дистеардимония, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, Ci 77491, феноксиэтанол, винилдиметикбенквенцилсилсилсепарат 77491, диметикон-4-метикон-4 Масло кожуры цитрусового лимона (лимона), экстракт луковиц нарцисса тазетты, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC002 Golden Beige
Вода, циклопентасилоксан, Ci 77891, бутиленгликоль, триметилсилоксисиликат, слюда, Ci 77492, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилметакрилат, дикаприлат, диметилгексаноин, пэтилметакрилат, этилэтилгетикон, пэтилметакрилат 1, пиметилэтилгексон Дистеардимоний гекторит, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, Ci 77491, триэтоксикаприлилсилан, феноксиэтанол, кроссполимер винилдиметикон / метикон, силсесквиоксан, Ci 77499, цитрусовый диэтилендиэтиленгликоль, цитрусовый эфир, пролития, метилпарабен, пробы Экстракт луковиц, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC003 Медово-бежевый
Вода, циклопентасилоксан, Ci 77891, Ci 77492, бутиленгликоль, триметилсилоксисиликат, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилметакрилат, дикаприлат, диметилгексаноин, пэтилметакрилат, этилэтилгексан, пэтилметакрилат, этилэтилгетикон 77491, дистеардимоний гекторит, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, слюда, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан, кроссполимер, Ci 77499, цитрусовый диэтиленпарабен, ароматизатор, цитрусовый диэтиловый эфир парабензола, эдилпарабен, масло Экстракт луковиц тазетты, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC004 Tan
Вода, циклопентасилоксан, Ci 77891, бутиленгликоль, триметилсилоксисиликат, Ci 77492, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилдикаприлат, кроссполимер цетилэтилгексан, цетантэгексан 1, диметилметакрилат, цетилэтилгексан-1 , Слюда, дистеардимоний гекторит, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, Ci 77499, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон силсесквиоксановый кроссполимер, цитрусовый спиртосодержащий лимоннокислый натрий, пропинтазел, метилпарабен натрия, пропинтазел, метилпарабен натрий, пропилтазел Экстракт луковиц, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC005 Bronze
Вода, циклопентасилоксан, Ci 77492, бутиленгликоль, триметилсилоксисиликат, Ci 77891, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилметакрилатный кроссполимер, цетилэтилэтиленгексан, пэтилметакрилат, пэтилэтилэтикетон, пэтилэтилэтикетон 77491, дистеардимоний гекторит, диметикон / винилдиметикон кросс-полимер, сульфат магния, пчелиный воск, Ci 77499, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан кроссполимер, цитрусовый лимбенцит, бензилпиртазел, метилпарабендиум, пропилтазел, метилпарабен-натрий, буллинтальмол Экстракт, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC006 Ириска
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77492, Ci 77891, слюда, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилметакрилат, кроссполимер цетилгексан, цетилметилгексан-1, пгетилгексан-1, пегиполимер цетилметилгексан-1, цетилгексан-1 Изостеарат, гекторит дистеардимония, кроссполимер диметикон / винилдиметикон, сульфат магния, пчелиный воск, Ci 77499, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан, цитолимер нарциссон, диметилпарабен, буллэтиксон, ароматизатор, диметилпарабен, буллэнтэс, бензилпарабен, буллит Экстракт, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC007 Fawn
Вода, циклопентасилоксан, Ci 77492, бутиленгликоль, триметилсилоксисиликат, Ci 77891, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, цетилэтилгексаноат, Ci 77491 / Dimethosylhexanoate, Ci 77491 / диметилгексаноат, Ci 77491 / диметилгексаноат, Ci 77491 / пиметозил-77491, пиметозил-77491, пиметозил-77491, пиметозил-77491, пиметозил-77491, пиметозил-774 Гекторит, метилметакрилатный кросс-полимер, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан кросс-полимер, слюда, метилпарабен, цитрусовый спирт, пробулин, слюда, метилпарабен, пробульмоний Экстракт, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC008 Шоколадная крошка
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77492, Ci 77891, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, метилметакрилатный кроссполимер, цетилэтилэтикетон, пэтилметакрилатный кроссполимер, цетилэтилэтикон 77 Ci 77491, изостеарат сорбита, гекторит дистеардимония, сульфат магния, пчелиный воск, кроссполимер диметикон / винилдиметикон, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон-силсесквиоксан, кроссполимер нарцисса, эдегрансил-парабенатрий, метилэтиленгликоль, цитрусовый кроссполимер, метилэтиленгликоль, дигрансэпарататрий Экстракт луковиц, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC009 Brownie
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77492, Ci 77891, Ci 77491, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, Ci 77499, пиметилэтилгексаноид, цетилэтилэтилгексаноид, цетилэтилэтилгексаноид, цетилэтилэтилгексаноид Гекторит, метилметакрилатный кроссполимер, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан, кросполимер, метилпарабен, лимонадирид буллэнца, метилпарабен, диграпилэнцета, буллэнтазен, метилпарабен, лимонадия Экстракт, ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC010 Корица обожженная
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77492, Ci 77491, Ci 77891, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, цетилэтилэтилметилгексанат, диметилметилгексаноин, пэтилэтилметилгексанат 77, пэтилгексаноин, пэтилэтилгексаноин 77pg , Изостеарат сорбитана, гекторит дистеардимония, кроссполимер диметикон / винилдиметикон, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, феноксиэтанол, кросс-полимер винилдиметикон / метикон-силсесквиоксан, экстракт цитрусового масла наркомона, буллинтазон, буллитармоний, бензин, буллим-натрий , Ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC011 Deep Espresso
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77891, Ci 77499, Ci 77491, Ci 77492, бутиленгликоль дикаприлат / дикапрат, триэтилгексаноэтексан, пэтилгексаноэтилен, пэтилгексаноэтилпг / цетилэтилэтилгидрат, цетилэтилэтилпигидрат / пиганэтилэтилгидрид Гекторит дистеардимония, кросс-полимер метилметакрилата, кроссполимер диметикон / винилдиметикон, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон-силсесквиоксан, кроссполимер нарцисса, цитрусовый бензин, цитрусовый бензобен, цитрусовый бензобен, цитрусовый бензин, цитрусовый дисбента , Ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

SPC012 Трюфель
Вода, циклопентасилоксан, бутиленгликоль, триметилсилоксисиликат, Ci 77499, Ci 77491, Ci 77492, бутиленгликольдикаприлат / дикапрат, триэтилгексаноин, цетилэтилгексаноин, цетилэтилгексаноат, диметилгексаноин, пиметилгексанат, диметилгексаноат 771, пиметилгексаноат, диметилгексаноат 77, пиметилгексаноат, цетозил-1, пиметилгексанат, диметилгексаноат, 779 Гекторит, метилметакрилатный кроссполимер, диметикон / винилдиметиконный кроссполимер, сульфат магния, пчелиный воск, триэтоксикаприлилсилан, феноксиэтанол, винилдиметикон / метикон, силсесквиоксан кросс-полимер, экстракт, метилпарабен (лимон), диссквиоксан, метилпарабен (эдимонил), буллэнтазен, буллэнтатриум, буллэнтатрий Ацетилтирозин, экстракт корня Paeonia Suffruticosa, сорбат калия, хлорфенезин, экстракт корня Pueraria Lobata

Вес нетто5 мл / 0,17 эт. унция $ 12.99

Разработано в США

Разработано в Корее

Сделано в КНР

Есть ли простой способ исправить царапины на полу из виниловой доски?

Мой уличный коврик для террасы сохнет вечно после дождя.Я положил под него уличный коврик, но он все равно сохнет долго. Любые предложения были бы признательны … Узнать больше

МЫ ИСПОЛЬЗУЕМСЯ НА ХОРОШЕМУ НЕ МОЖЕМ ИСПОЛЬЗОВАТЬ CLOREX.Я ВАККУЮ ЕЖЕДНЕВНО И РАЗ В НЕДЕЛЮ ПАРОЧИВАЮ. БЕЛАЯ МОЛОТА ВСЕ ЕЩЕ БУМАЕТ КОРИЧНЕВЫМ.

Привет друзья, я новый хозяин дома.На полу моего гаража мало пятен, и он выглядит не очень хорошо. Можно что-то исправить быстро и экономично? Есть ли краска ava … Узнать больше

как использовать старую газету в качестве напольного покрытия или обоев?

При покупке дома возникла проблема с 2 участками линолеума в ванной. Строитель вырезал 2 области и заполнил их новыми частями и «iro … Узнать больше

У меня небольшая ванная комната, и я хотел бы положить слой бетона на деревянный пол, чтобы придать ей индустриальный вид.

Несколько месяцев назад я опубликовал фотографии своей новой дачной кухни, чтобы попросить помощи в выборе цвета краски.Недавно мы установили новые столешницы, и они мне очень нравятся !!! … Узнать больше

Какой пол лучше всего подходит для кошек, которые писают и не хотят использовать туалетный лоток?И она ходит в том же районе. Я всегда вытираю швабру.

Я подумываю сменить пол на моей кухне.В настоящее время у нас есть «18 керамических плиток из травертина, идущих под углом. Все остальные этажи деревянные или керамические … Узнать больше

Лила 25 февраля 2019 г.

После покраски нашей сучковатой сосновой стены мы обнаружили после того, как сняли малярную ленту, что часть грунтовки на основе шеллака просочилась под ленту и на нашу новую арматуру… Узнать больше

Я хочу переделать нашу ванную комнату в подвале с уродливого желтого цвета на что-то более современное. Пол выложен очень маленькой желтой плиткой, и мне было интересно, будет ли проще … Узнать больше

Извините, у меня проблемы с телефоном…… есть ли ковровая лента для ламината? Я только что положил коврик размером 5×8, но боюсь, что кто-то может споткнуться о него. Е … Узнать больше

Пол в моей кухне бетонный и наклонен вниз.Я ищу лучший способ или варианты исправить это. Заранее спасибо.

Что мы можем сделать с нашим цокольным полом, не приклеивая его и не покрывая ковром?

Я много занимался исследованиями и хотел бы установить фанерный пол поверх бетона в двух спальнях в подвале. Я видел много блогов, много читал и знаю … Узнать больше

Хорошо, плитки были повреждены, и я собирался удалить все плитки до голого дерева.решил, что это слишком сложно сделать. мне 70 лет. попробовал рецепт … Узнать больше

Мы живем в арендуемом доме 60-х годов, который нам разрешено обновлять.Полы в столовой / кухне старые, выцветшие и потрескавшиеся. Мы хотели бы кое-что записать … Узнать больше

Мы приближаемся к тому, чтобы решить, использовать ли новый ковер (наш дом стоит на плите) или использовать напольные покрытия, что означает также покупку ковриков. Кто-нибудь из вас все еще … Узнать больше

[70%] Консилер для коррекции темных пятен | Корейская основа для макияжа SUPER WEEK

Сырье

Корректор Темных Пятен 201 Вода очищенная, циклопентасилоксан, циклопентасилоксан, глицерин, диизостеарилмалеат, изододекан, бутиленгликоль, диметикон, цетилпиперазин / пиперидин-10/1 диметикон, циклогексасилоксан, ниацинамид корней элемата, экстрактисилоксан, экстракты корней элематапригликоля, экстракты корней элематаприликсила, экстракты корней эдикаприлидикала , экстракты цветов / листьев эдельвейса, ландыша, экстракты корней, экстракты цветков ячменя, экстракт пиона, токоферол, гиалуронат натрия, бетаглюкан, кроссполимер диметикон / винилдиметикон, триэтилцитрат, сорбитана сесквиолеат, триэтоксикаприлилцермонилсилан, гексеарилгекситэтилэтиленгликоль. , динатрий йодид, трегалоза, триметилсилоксисиликат, тбисуэхин, феноксиэтанол, ароматизатор, + -титан диокса Id, желтый оксид железа, красный оксид железа, черный оксид железа, метилметакрилатный кросс-полимер Корректор Темных Пятен 203 Вода очищенная, Циклопентасилоксан, циклопентасилоксан, глицерин, диизостеарилмалеат, изододекан, бутиленгликоль, диметикон, цетилпиперазин / пиперидин-10/1 диметикон, циклогексасилоксан, ниацинамид корней элематарилиоксана, экстракты корней элематарилиоксана, экстракты корней эдикаприлинокислого корня, эдикаприлинокислого корня , экстракты цветов / листьев эдельвейса, ландыша, экстракты корней, экстракты цветков ячменя, экстракт пиона, токоферол, гиалуронат натрия, бетаглюкан, диметикон / винилдиметикон кроссполимер, триэтилцитрат, сорбитана сесквиолеат, триэтоксикаприлилцермонилсилан, гексеарилэтиэарилэтиленгликоль , динатрий йодид, трегалоза, триметилсилоксисиликат, тбисуэхин, феноксиэтанол, ароматизатор, + -титан диокса Id, желтый оксид железа, красный оксид железа, черный оксид железа, метилметакрилатный кросс-полимер Корректор темных пятен 301 Вода очищенная, циклопентасилоксан, циклопентасилоксан, глицерин, диизостеарилмалеат, изододекан, бутиленгликоль, диметикон, цетилпиперазин / пиперидин-10/1 диметикон, циклогексасилоксан, ниацинамид корней элемата, экстрактисилоксан, экстракты корней элематапригликоля, экстракты корней элематаприликсила, экстракты корней эдикаприлидикала , экстракты цветов / листьев эдельвейса, ландыша, экстракты корней, экстракты цветков ячменя, экстракт пиона, токоферол, гиалуронат натрия, бетаглюкан, диметикон / винилдиметикон кроссполимер, триэтилцитрат, сорбитана сесквиолеат, триэтоксикаприлилцермонилсилан, гексеарилэтиэарилэтиленгликоль , динатрий йодид, трегалоза, триметилсилоксисиликат, тбисуэхин, феноксиэтанол, ароматизатор, + -титан диокса Id, желтый оксид железа, красный оксид железа, черный оксид железа, метилметакрилатный кросс-полимер Консилер против темных пятен 302 Вода очищенная, циклопентасилоксан, циклопентасилоксан, глицерин, диизостеарилмалеат, изододекан, бутиленгликоль, диметикон, цетилпиперазин / пиперидин-10/1 диметикон, циклогексасилоксан, ниацинамид корней элемата, экстрактисилоксан, экстракты корней элематапригликоля, экстракты корней элематаприликсила, экстракты корней эдикаприлидикала , экстракты цветов / листьев эдельвейса, ландыша, экстракты корней, экстракты цветков ячменя, экстракт пиона, токоферол, гиалуронат натрия, бетаглюкан, диметикон / винилдиметикон кроссполимер, триэтилцитрат, сорбитана сесквиолеат, триэтоксикаприлилцермонилсилан, гексеарилэтиэарилэтиленгликоль , динатрий йодид, трегалоза, триметилсилоксисиликат, тбисуэхин, феноксиэтанол, ароматизатор, + -титан диокса Id, желтый оксид железа, красный оксид железа, черный оксид железа, метилметакрилатный кросс-полимер

No Flaws Liquid Concealer — COL-LAB

+ Просмотреть все ингредиенты

Фарфор (01)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА. Может содержать / Peut Contenir / Puede Contener: диоксид титана (CI 77891), оксиды железа (CI 77491, CI 77492, CI 77499).

слоновая кость / песок (02/03)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА.Может содержать / Peut Contenir / Puede Contener: диоксид титана (CI 77891), оксиды железа (CI 77491, CI 77492, CI 77499).

песочный / бежевый (03/04)

Вода / Eau / Aqua, циклопентасилоксан, диоксид титана (Ci 77891), цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, оксиды железа (Ci 77492), метилметакрилатный кросс-полимер, цетилпегикат / диметилоксиленгликоль-1, пикатиленгликон-10 / пикатиленгликоль / пиктиленгликоль-10 / , Диметикон / винилдиметиконный кросс-полимер, дистеардимоний гекторит, дикаприлилкарбонат, диметикон Peg-10, сульфат магния, феноксиэтанол, диоксид кремния, изостеарат сорбитана, оксиды железа (Ci 77491), полисиликон / церилаксилаксилаксилаксилаксилаксилаксилаксилаксилаксилаксилэксилаксилаксилэксилаксил-11, церилаксилэсилаприлилаксилэсилаприл-11, триэтоксикаприлил , Глицерил трибегенат / изостеарат / эйкозандиоат, оксиды железа (Ci 77499), этилгексилглицерин, воск Copernicia Cerifera (Carnauba) / Cire De Carnauba / Cera Carnauba, Disodium Edta.

бежевый / коричневый (04/05)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА. Может содержать / Peut Contenir / Puede Contener: диоксид титана (CI 77891), оксиды железа (CI 77491, CI 77492, CI 77499).

Мед / миндаль (06.07)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА.Может содержать / Peut Contenir / Puede Contener: диоксид титана (CI 77891), оксиды железа (CI 77491, CI 77492, CI 77499).

Карамель / Тони (09.08)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА.Может содержать / Peut Contenir / Puede Contener: диоксид титана (CI 77891), оксиды железа (CI 77491, CI 77492, CI 77499).

Мокко (10)

Вода / Eau / Aqua, циклопентасилоксан, цетилэтилгексаноат, бутиленгликоль, триэтилгексаноин, цетил-ПЭГ / PPG-10/1 диметикон, пентиленгликоль, метилметакрилатный кросс-полимер, триметилсиметилоксисиликат диметилсилоксиметилкрилата, диметилсиметилоксиметилконат -10 Диметикон, сульфат магния, феноксиэтанол, диоксид кремния, триэтоксикаприлилсилан, изостеарат сорбитана, полисиликон-11, пчелиный воск / Cire d’abeille / Cera Alba, глицерилтрибегенат / изостеарат / эйкозандиоат (церинцеринкеральгексил) de carnauba / Cera Carnauba, двунатриевый ЭДТА.
