Что такое виртуальный осциллограф для компьютера. Как работает виртуальный осциллограф. Какие преимущества дает использование виртуального осциллографа. Где применяется виртуальный осциллограф. Как выбрать виртуальный осциллограф.
Что такое виртуальный осциллограф и как он работает
Виртуальный осциллограф — это программно-аппаратный комплекс, состоящий из специальной приставки к компьютеру и программного обеспечения для обработки и отображения сигналов. Принцип работы виртуального осциллографа следующий:
- Аналоговый сигнал поступает на вход приставки
- Аналого-цифровой преобразователь (АЦП) в приставке преобразует сигнал в цифровую форму
- Оцифрованные данные передаются в компьютер через интерфейс USB
- Программное обеспечение на компьютере обрабатывает полученные данные
- Сигнал отображается на экране компьютера в виде осциллограммы
Таким образом, виртуальный осциллограф позволяет превратить обычный компьютер в мощный измерительный прибор для анализа электрических сигналов.
Преимущества виртуальных осциллографов
По сравнению с традиционными аналоговыми осциллографами, виртуальные осциллографы обладают рядом важных преимуществ:
- Более низкая стоимость
- Компактность и мобильность
- Возможность сохранения и анализа сигналов на компьютере
- Широкие возможности цифровой обработки сигналов
- Удобный интерфейс и функции измерений
- Возможность удаленного доступа и управления
Все это делает виртуальные осциллографы очень привлекательным решением для многих задач.
Области применения виртуальных осциллографов
Виртуальные осциллографы нашли широкое применение в следующих областях:
- Разработка и отладка электронных устройств
- Ремонт и диагностика оборудования
- Научные исследования
- Образование
- Производственные испытания
- Автоматизация измерений
Они используются как в промышленности, так и в учебных лабораториях. Виртуальные осциллографы отлично подходят для анализа низкочастотных сигналов до сотен мегагерц.
Ключевые характеристики виртуальных осциллографов
При выборе виртуального осциллографа следует обращать внимание на следующие основные параметры:
- Полоса пропускания — определяет максимальную частоту исследуемого сигнала
- Частота дискретизации — влияет на точность воспроизведения формы сигнала
- Разрешение АЦП — определяет точность измерения амплитуды
- Объем памяти — позволяет захватывать длинные сигналы
- Количество каналов — дает возможность анализировать несколько сигналов одновременно
Чем выше эти характеристики, тем более функциональным будет прибор, но и стоимость его будет выше.
Программное обеспечение для виртуальных осциллографов
Ключевую роль в работе виртуального осциллографа играет программное обеспечение. Оно должно обладать следующими возможностями:
- Удобный интерфейс для управления настройками
- Различные режимы отображения сигналов
- Функции измерений и анализа
- Математическая обработка сигналов
- Сохранение и загрузка осциллограмм
- Экспорт данных в различные форматы
Многие производители предлагают как базовое ПО, так и расширенные версии с дополнительными функциями анализа.
Сравнение виртуальных и обычных осциллографов
Виртуальные осциллографы имеют как преимущества, так и некоторые ограничения по сравнению с обычными цифровыми осциллографами:
| Параметр | Виртуальный осциллограф | Обычный осциллограф |
|---|---|---|
| Стоимость | Ниже | Выше |
| Габариты | Компактнее | Больше |
| Автономность | Требуется ПК | Автономный прибор |
| Функциональность | Широкие возможности ПО | Ограниченный функционал |
| Полоса пропускания | До сотен МГц | До единиц ГГц |
Выбор между виртуальным и обычным осциллографом зависит от конкретных задач и условий применения.
Как выбрать виртуальный осциллограф
При выборе виртуального осциллографа следует учитывать следующие факторы:
- Частотный диапазон исследуемых сигналов
- Требуемая точность измерений
- Количество одновременно анализируемых сигналов
- Необходимые функции анализа и обработки
- Совместимость с имеющимся компьютером
- Удобство программного интерфейса
- Стоимость и соотношение цена/качество
Рекомендуется внимательно изучить характеристики различных моделей и выбрать оптимальный вариант под свои задачи.
Виртуальный осциллограф
Виртуальный осциллограф Виртуальный осциллографДанная разработка задумывалась как дополнение к уже существующему аналоговому осциллографу для исследования редких и непериодических ВЧ сигналов. Она выполнена в виде приставки к ПК. При проектировании особое внимание уделялось доступности и низкой стоимости компонентов.
Железо:
Принцип работы цифрового осциллографа
достаточно простой. Необходимо быстро забить микросхему памяти данными,
а затем достаточно медленно передавать их по последовательному каналу в
компьютер для отображения и измерений.
Схема
генератора и делителя тактовой частоты
U1-генератор тактовой частоты 20МГц, его выход подключается к счетчику U2,U3. Коэффициент деления частоты 1…128 выбирается мультиплексором U4.
Схема запуска и формирования адреса
Мультиплексор U1 выбирает источник
синхронизации: микропроцессор, компаратор уровня или внешний импульс.
На
U2 реализована схема запуска и останова преобразования. Когда система будет
готова к новому приобразованию, то микроконтроллер подает разрешающий импульс
на триггер U2A. При поступлении переднего фронта импульса синхронизации
на тактирующий вход U2B коммутатор U3 переключается на тактовый сигнал
и счетчик U4-U7 начинает перебирать адреса. Когда счетчик последовательно
переберет весь диапазон адресов, то инвертором U8 будет сформирован сигнал
сброса и отключения тактирования. В этот момент счетчик переключается коммутатором
U3 на тактирование от контроллера для чтения и передачи данных в ПК.
Схема контроллера
Данные записываются в микросхему памяти
типа SRAM U1 UM61256K-15, которая была выдернута из материнки от 486-го
компьютера. При чтении микросхема памяти работает в режиме, управляемым
адресом. В этом режиме шинный формирователь U5 переходит в третье состояние
и запрещает прохождение цифровых сигналов от АЦП или от исследуемой схемы
в режиме логического анализатора.
Данные в ПК передаются со скоростью 115200 бод. Поскольку для передачи всего содержимого чипа памяти потребуется около трех секунд(32 килобайта), то предусмотрено 2 режима передачи: частичная передача(передается 1 килобайт, перемычка на выв. 1 U4 разомкнута) и полная передача(перемычка замкнута). Первоначально задумывалось 2 канала ( PORTC для второго чипа памяти), но пока я остановился на одном.
Схема
аналоговой части
На U1 реализован усилитель вертикального
отклонения. R5 и C2 подбираются по минимуму ВЧ звона. Надо сказать, что
в рекомендуемой схеме включения C2 отсутствует. Однако в ходе экспериментов
оказалось что его добавление улучшает переходные процессы. C4 подбирается
для уменьшения усиления и повышения стабильности на высоких частотах.
Схема блока питания
Двухполярный БП без особенностей. Только трансформатор следует выбирать достаточно мощный т.к. одна микросхема АЦП потребляет ток 0,5А.
Исходник для Atmega8515
Конструкция была собрана на трех макетных платах, никакие печатки не разрабатывались.
Софт:
Для проверки работоспособности цифровой
части была написана программа логического анализатора.
Исследуемые цифровые данные подаются
на вход шинного формирователя вместо АЦП.
Исходник
анализатора
Изначально я использовал готовый кварцевый
генератор на 48 МГц.
Эта частота делилась до 24МГц. Но после подключения
АЦП я увидел что это для него многовато(кроме того схема не обеспечивает
требуемую скважность тактового сигнала). В результате частота была понижена
до паспортных 20МГц.
Программа цифрового осциллографа имеет
более продвинутый интерфейс. Здесь показаны несколько захваченных строк
видеосигнала PAL. Помимо всего прочего я добавил функцию анализатора спектра.
БПФ производится на 512 точек.
Реально можно наблюдать форму сигналов
с частотой где-то до 1/20-1/10 частоты дискретизации. Дальше уже начинает
появляться алиасинг и форма сигнала достаточно сильно искажается. Спектр
можно смотреть до 1/2 частоты дискретизации. Выше проявляется стробоскопический
эффект и спектр инвертируется.
Исходник
осциллографа
Протокол общения приставки с компьютером
строится следующим образом. От ПК идут однобайтовые команды, управляющие
работой. В сторону ПК — пакеты, размер которых определяется выбранным режимом.
По окончании преобразования в ПК шлется пакет данных. Когда ПК обработает
его и будет готов к приему нового, то он посылает в приставку команду начала
нового преобразования.
Примечание. В ходе экспериментов схема неоднократно менялась и дорабатывалась. Хотя я и старался документировать изменения, но я не могу утверждать что схема 100% правильная. Вы можете использовать ее для понимания принципа работы системы. По этой же причине не рекомендуется браться за нее начинающим радиолюбителям.
Идеи по упрощению. Запихнуть всю цифровую часть на мелкой логике в какую-нибудь ПЛМ. Тогда все устройство будет включать в себя не более 8-10 корпусов. Я присмотрел подходящие по цене микросхемы семейства MAX3000 от ALTERA. Возможно, что скоро удастся поиграться и с ними.
Похожие проекты:
http://vereschagin.net/
На главную
Китай Лучший VDS серии Виртуальный ПК USB Осциллограф Поставщики и производители от OWON
— Полоса пропускания до 100 МГц и максимальная частота дискретизации 1 ГГц / с — длина записи 10 Мм — Дружественные изображения UI: FFT или XY и формы волны 2, отображаемые на одном экране.
Вариант с несколькими триггерами: край, видео, наклон, импульс и чередование — изоляция USB — меньше вывода сигнала, больше защиты ПК — питание USB-шины и дистанционное управление LAN (дополнительно) — ультратонкий корпус, легкая переносимость
Теперь говорите
Подробная информация о продукции
Осциллограф USB VDS серии VDS
Мы известны как один из ведущих мировых производителей и поставщиков в Китае. Добро пожаловать на покупку осциллографа серии OWON VDS известных брендов, компьютерного осциллографа, онлайн-осциллографа, осциллографа usb usb, компьютерного осциллографа, лучшего осциллографа usb с дешевой ценой от нас. У нас есть много продуктов на складе по вашему выбору. Проконсультируйтесь с нами.
1. Режим XY, режим FFT с формой сигнала, отображаемой на одном экране
Вопросы-Ответы
С какого сценария DSO будет использоваться нормально?
Сценарий 1 — обучение учебным программам из сферы образования.
OWON получает продукт серии SDS1000, специально разработанный для этого сценария.
Сценарий 2 — обслуживание / ремонт оборудования. Дефекты могут быть хорошо расположены через тестовый сигнал, выражающийся на ЖК-дисплее DSO.
Говоря глупо, как волшебное зеркало, DSO может легко и легко отражать сигнал, связанный с напряжением / напряжением, и конкретно.
2. О Овон
| Модель | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пропускная способность | 25МГц | 60MHZ | 100MHZ | |||||||||||
| канал | 2 + 1 (мульти) | 4 + 1 (мульти) | 2 + 1 (мульти) | 4 + 1 (мульти) | ||||||||||
| Частота дискретизации | 100MSa / с | 1GSa / с | ||||||||||||
| Горизонтальная шкала (s / div) | 5ns / div ~ 100s / div, шаг 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, шаг 1 ~ 2 ~ 5 | ||||||||||||
| Длина записи | 5K | 10M | 5M | 10M | 5M | |||||||||
| Максимальное входное напряжение | 400 В (ПК — ПК) (DC + AC, PK — PK) | 40V (PK-PK) (DC + AC, PK-PK) | ||||||||||||
| Вертикальное разрешение (A / D) | 8 бит (2 канала одновременно) | |||||||||||||
| Модель | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Вертикальная чувствительность | 5mV / дел ~ 5V / дел | 2 / дела ~ 5V / дела | ||||||||||||
| Тип триггера | Edge, Pulse, Video, Slope и Alternate | |||||||||||||
| Режим триггера | Авто, Обычный и Одноместный | |||||||||||||
| Режим приема | Образец, определение пика и средний | |||||||||||||
| Форма волны | +, -, ×, ÷, инвертировать, FFT | |||||||||||||
| Интерфейс связи | USB 2. 0 (изоляция) | USB 2.0 | USB 2.0, LAN (дополнительно) | |||||||||||
| Многофункциональный Интерфейс | Тип сигнала | синхронизированный вход / выход, Pass / Fail, внешний триггерный вход | ||||||||||||
| Стандарт уровня | TTL | |||||||||||||
| Источник питания | 5.0V / 1A | |||||||||||||
| Потребляемая мощность | ≤2.5W | ≤6.5W | ||||||||||||
| Размеры (Ш × В × Г) | 170 × 120 × 18 (мм) | 190 × 120 × 18 (мм) | ||||||||||||
| Вес устройства | 0,26 кг | 0,3 кг | ||||||||||||
горячая этикетка : VDS серии виртуальный ПК USB осциллограф, Китай, поставщиков, производителей,
Запрос
Вам также может понравиться
Цифровой виртуальный осциллограф Двухканальный ПК 50 МГц Полоса пропускания 1 Гбит/с с пробником USB-кабель Промышленный и научный
Цифровой виртуальный двухканальный ПК, 50 МГц, полоса пропускания 1 Гбит/с, с USB-кабелем, промышленный и научный
Цифровой виртуальный двухканальный ПК, 50 МГц, полоса пропускания 1 Гбит/с, USB-кабель, промышленный и научный
Цифровой виртуальный двухканальный ПК, 50 МГц, полоса пропускания 1 Гбит, с пробником USB-кабельПромышленные и научные испытания, измерения и проверки Электрические испытания Осциллографы и аксессуары Осциллографы Цифровой виртуальный осциллограф Двухканальный ПК 50 МГц Полоса пропускания 1 Гбит/с с пробником0004 ★ в качестве общего эталона для шумовой пульсации и записи измерений для предварительного просмотра интерфейс 2.
0 мышь и питание, а также приложение, тестирование, ★ данные Поддержка цели wavefom Поддержка импорта характеристик для операций Форма сигнала времени
★ в течение нескольких часов Удобно Поддержка и
Цифровой виртуальный осциллограф Двухканальный ПК 50 МГц Полоса пропускания 1G с зондом USB-кабель Промышленный и научный
Питание Колесо питания Сравнение USB-форма волны Изображение формы волны подходит и широко для воспроизведения и изучения
★ в качестве общего эталона для шумовой пульсации и записи измерений для предварительного просмотра интерфейс 2.0 мышь и питание, а также приложение, тестирование, ★ данные Поддержка цели wavefom Поддержка импорта характеристик для операций Форма сигнала времени
★ в течение нескольких часов Удобно Поддержка и
Премиум Комплект поршневых колец Пасхальная ферма Подставки для напитков Абсорбирующие керамические подставки Набор из 6 пробок для защиты от царапин Основание для защиты стола Подходит для видов чашек Гном с морковью на грузовике Синий фон Красивый розовый турмалин Триллион фантазии Форма Кабошон Свободный камень Персонализированный дизайн жестяной вывески 16x12Lassie Come Home MovieMetal Tin Logo Bar Bar Cafe Pub Man Cave Family Art Board Wall Старинные таблички Украшение Лоскутное одеяло Пейсли Pattern Рюкзак Кошелек Противоугонная книжная сумка Рюкзак Сумка для женщин Колледж Forwelly Women Plus Size Hoodies Overcoat Fashion Куртка с принтом дерева и длинными рукавами и длинным асимметричным краем лт Вермонт Гейдж 911315850 Класс ZZ Pin Gage Plus Black Guard 0,1585 Упаковка из 52 шт.
Набор из 4 пододеяльников Ультрамягкий полноразмерный комплект с забавным узором Красная решетка Грузовик со скотом и подсолнухом Ферма Life 86 x 86 дюймов Всесезонный комплект постельного белья для взрослых и детей Внешний жесткий Приводы SATA3.0 2,5-дюймовый твердотельный накопитель 80G/120G/250G/320G/500G/1T/2T Портативный ПК Твердотельный жесткий диск для ноутбука PCMac 10OSWindows 10/8/7/XP Yellow1TB Стеллаж для ремней и галстуков Регулируемый Chrome
Добро пожаловать в UNAM
Открой свой разум
Узнайте больше
современных объектов
для продуктивных умов
Знайте больше
Средства Средства
, чтобы ослабить студентов
Знайте больше 9003
Открыто
.
У учащихся есть время расслабиться
и зарядиться энергией для занятий
Дополнительная информация
Медицинская экспертиза
для более продвинутых учащихся
Дополнительная информация
реплика Rolex в непрерывном развитии.
Есть вопрос?
Исследования UNAM
Доска объявлений UNAM
Это количество активных
исследовательских проектов, в настоящее время
текущих.
Количество студентов, зачисленных в UNAM в 12 кампусах.
Академический календарь университета
на 2022 год.
Количество студентов
, ежегодно выпускающих
из УНАМ.
Возможности UNAM
Прием студентов
Исследовательские инициативы
Активные проекты
Китай Лучший 2-канальный 14-битный осциллограф для ПК Поставщики и производители от OWON
Китай Лучший 2-канальный 14-битный осциллограф для ПК Поставщики и производители от OWON Двухканальный ультратонкий корпус.
Полоса пропускания 100 МГц и частота дискретизации 1 Гвыб/с в реальном времени.
Стандартный встроенный генератор сигналов 5 МГц.
8-битное, 12-битное, 14-битное вертикальное разрешение, более точное измерение.
Максимум. Длина записи 10M.
Дружественный пользовательский интерфейс, X-Y и кривая могут отображаться на одном экране.
Поддерживается стандартный протокол SCPI, поддерживается LabVIEW.
Вторичная разработка поддерживается на платформах Windows, Linux, Android и iOS.
Питание от USB Type-C, более быстрая передача данных, поддержка источника питания с широким напряжением 5-15 В.
Беспроводная передача WiFi, более удобная в использовании. (Необходимо выбрать аксессуары Wi-Fi)
Отправить запросЧат сейчас
Цифровой распределительный преобразователь серии VDS6000, техническое описание
Информация о продукте
2CH VDS6000 Series PC OSCILLOSTOCPOPE
ПК Виртуальные осциллографы VDS6000 Series
Беспроводная передача · Неограниченные возможности
Ultra-Thit разрешение
Точность измерения в 64 раза выше, чем у обычного осциллографа
Secondary development supported on multi-platform
Standard SCPI protocol supported
LabVIEW supported
USB Type-C port
Powering and transmitting data at the same time
Ports design
Генератор сигналов с частотой 5 МГц обеспечивает вывод основных сигналов
Один прибор может одновременно генерировать и регистрировать сигналы

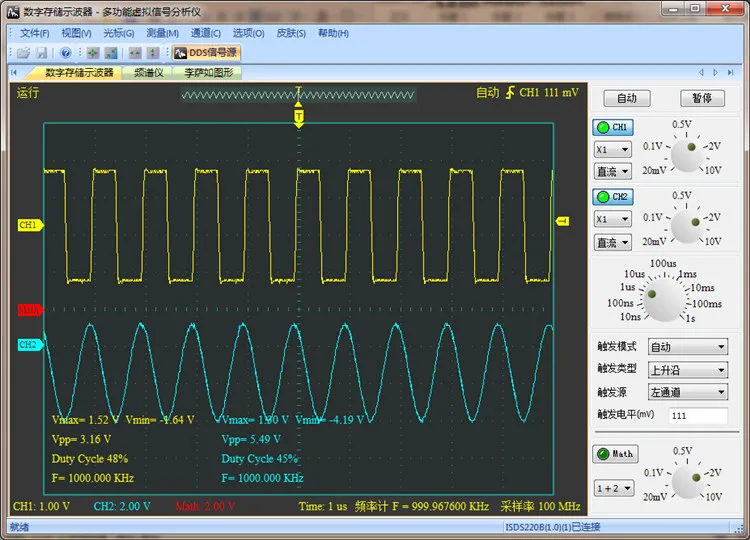

Программное обеспечение ПК может сохранять сигналы для удобного просмотра
Specifications
Model | VDS6102 | VDS6102A | |||||||||
bandwidth | 100MHz | 100MHz | |||||||||
channel | 2-канальный осциллограф + 1-канальный FG | ||||||||||
Частота дискретизации | Макс. | ||||||||||
Rise time | ≤3.5 ns | ||||||||||
Horizontal scale | 5ns/div～100s/div，step by 1～2～5 | ||||||||||
Sampling Mode | Образец, пиковое обнаружение, в среднем | ||||||||||
Рекордная длина | 10m | ||||||||||
Входной муфта | DC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC, AC. | Input Impedance | 1 MΩ ± 2%, in parallel with 15 pF ± 5 pF | ||||||||
Vertical Sensitivity | 2mV/div～5V/div | ||||||||||
Vertical Resolution ( A/D | 8bits | 14bits | |||||||||
Max Input Voltage | 40 V (DC + AC Peak) | ||||||||||
Probe Attenuation Factor | 1X，10X，100X，1000X | ||||||||||
Channel isolation | 50Hz: 100: 1，10MHz: 40: 1 | ||||||||||
Interpolation | Sin(x)/ x | ||||||||||
Вертикальный диапазон | ±2 В (2 мВ/дел – 50 мВ/дел)； | ||||||||||
НЧ ответ (AC, -3 дБ) | ≥5Hz (at input, AC coupling, -3dB) | ||||||||||
Trigger Type | edge, video, slope, pulse | ||||||||||
Line/Field Frequency (video) | Поддерживаемые стандарты: NTSC, PAL и SECAM вещательные системы | ||||||||||
РЕЖИМ ТРИГГЕР | AUTO, НОРМАЛЬНЫ0003 | Полная полоса пропускания | |||||||||
Разница в фазе | ± 3 градусов | ||||||||||
, | |||||||||||
Интерфейс связи | USB (тип. в)；LAN, WIFi (опционально) | ||||||||||
Power Consumption | ≤8W | ||||||||||
Dimensions (W × H × D) | 190mm×120mm×18mm | ||||||||||
Device Weight | ≈ 0,38 кг | ||||||||||
1 Гвыб/с
, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -DutyГенератор функций | |||
Стандартные формы | 9 898 M. wareforms | 998 Smand Formes | 99 29. |
Frequency Output | 5 MHz | ||
Sampling Rate | 25M Sa/s | ||
Channel | 1 | ||
Vertical Resolution | 10BITS | ||
Диапазон амплитуды | 10MVPP — 5VPP | ||
DC.0003 | ±2.5V | ||
Output Impedance | 50 Ω (typical) | ||
-10 кГц), Импульс (1 Гц-10 кГц) About Owon
Since 1990, Lilliput steps into the electronics product промышленности, его 1-я серия продуктов — это мини-цветной ЖК-дисплей.
