Что такое витая пара и какие бывают категории. Как правильно обжать витую пару. Какие существуют схемы подключения витой пары. Как выбрать витую пару для локальной сети. Какие перспективы у витой пары в будущем.
Что такое витая пара и ее основные категории
Витая пара — это вид кабеля связи, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой и помещенных в пластиковую оболочку. Этот тип кабеля широко используется в современных телекоммуникационных сетях.
Существует несколько категорий витой пары, отличающихся характеристиками и областью применения:
- Категория 5e (Cat5e) — наиболее распространенная категория, обеспечивает скорость передачи данных до 1 Гбит/с на расстояние до 100 метров.
- Категория 6 (Cat6) — улучшенная версия Cat5e, поддерживает скорость до 10 Гбит/с на коротких расстояниях.
- Категория 6a (Cat6a) — обеспечивает скорость 10 Гбит/с на полные 100 метров.
- Категория 7 (Cat7) — поддерживает скорости до 40 Гбит/с на коротких расстояниях.
- Категория 8 (Cat8) — новейший стандарт, обеспечивающий скорость до 40 Гбит/с на расстояние до 30 метров.
Типы конструкции витой пары
По конструкции витая пара бывает следующих типов:
- UTP (Unshielded Twisted Pair) — неэкранированная витая пара, самый распространенный и дешевый вариант для использования внутри помещений.
- FTP (Foiled Twisted Pair) — витая пара с общим экраном из фольги.
- STP (Shielded Twisted Pair) — каждая пара проводов имеет собственный экран.
- S/FTP — комбинированное экранирование, общий экран и индивидуальный для каждой пары.
Выбор конкретного типа зависит от условий эксплуатации и требований к защите от электромагнитных помех.
Правила обжима витой пары
Для подключения витой пары к сетевому оборудованию используются коннекторы RJ-45. Процесс установки коннектора называется обжимом. Основные правила обжима:
- Аккуратно снимите внешнюю оболочку кабеля на длину примерно 2-3 см.
- Расправьте провода и расположите их в нужном порядке согласно выбранной схеме (T568A или T568B).
- Обрежьте концы проводов ровно, оставив длину около 1,3 см от края оболочки.
- Вставьте провода в коннектор RJ-45, убедитесь, что они дошли до конца.
- Поместите коннектор в кримпер и сожмите его, обеспечив надежную фиксацию проводов.
Для качественного обжима рекомендуется использовать специальный инструмент — кримпер для RJ-45.
Схемы обжима витой пары
Существуют две основные схемы обжима витой пары:
Прямая схема (Straight-through)
Используется для подключения компьютеров к сетевому оборудованию (коммутаторам, маршрутизаторам). Оба конца кабеля обжимаются одинаково, по стандарту T568A или T568B.
Перекрестная схема (Crossover)
Применяется для прямого соединения двух компьютеров или однотипных устройств. Один конец кабеля обжимается по схеме T568A, другой — по T568B.
Важно отметить, что современное сетевое оборудование часто поддерживает автоматическое определение типа кабеля (Auto MDI/MDI-X), что делает использование перекрестного обжима менее актуальным.
Как выбрать витую пару для локальной сети
При выборе витой пары для локальной сети следует учитывать несколько факторов:
- Требуемая скорость передачи данных — определяет категорию кабеля.
- Длина кабельных трасс — влияет на выбор категории и типа экранирования.
- Наличие электромагнитных помех — может потребовать использования экранированных кабелей.
- Условия эксплуатации — для наружной прокладки нужны кабели со специальной оболочкой.
- Бюджет проекта — более высокие категории и экранированные кабели стоят дороже.
Для большинства современных офисных сетей оптимальным выбором является кабель категории 6 или 6a, обеспечивающий достаточный запас по пропускной способности на будущее.
Перспективы развития витой пары
Несмотря на конкуренцию со стороны оптоволоконных и беспроводных технологий, витая пара продолжает оставаться важным элементом сетевой инфраструктуры. Ожидается, что в ближайшие годы:
- Категория 5e будет постепенно вытесняться более современными стандартами.
- Категории 6 и 6a станут основными для большинства новых инсталляций.
- Категория 8 найдет применение в центрах обработки данных для высокоскоростных соединений на коротких расстояниях.
- Возрастет доля экранированных кабелей для защиты от растущего уровня электромагнитных помех.
Однако развитие технологий Wi-Fi и снижение стоимости оптических решений может в перспективе ограничить сферу применения витой пары.
Инструменты для работы с витой парой
Для эффективной работы с витой парой рекомендуется иметь следующий набор инструментов:
- Кримпер для обжима коннекторов RJ-45
- Стриппер для снятия изоляции
- Кабельный тестер для проверки правильности обжима
- Нож для разделки кабеля
- Ножницы для обрезки проводов
- Инструмент для расшивки кабеля на патч-панель (типа Krone)
Наличие качественного инструмента значительно упрощает монтаж и обслуживание кабельных систем, позволяя выполнять работу быстро и профессионально.
25-парный цветовой код — HiSoUR История культуры
25-парный цветовой код, первоначально известный как цветной код четности, представляет собой цветовой код, используемый для идентификации отдельных проводников в витой паре для телекоммуникаций.
Цветовое кодирование
С развитием новых поколений телекоммуникационных кабелей с полиэтиленовой изоляцией Bell Laboratories для Bell System в 1950 году были разработаны новые методы для обозначения каждого отдельного проводника в кабелях. Каждый провод был идентифицирован комбинацией двух цветов, один из которых является основным цветом, а второй — второстепенным цветом. Основные и второстепенные цвета выбираются из двух разных групп, что приводит к 25 цветовым сочетаниям. Цветовые комбинации применяются к изоляции, которая покрывает каждый проводник. Как правило, основной цвет был сплошным, фоновым цветом на изоляции. Малый цвет был трассером, состоящим из полос, колец или точек, нанесенных на задний план. Малый цвет всегда соответствует основному цвету его парного проводника.
Основная или первичная группа цветов состоит из последовательности белого, красного, черного, желтого и фиолетового цветов. Минорный или вторичный цвет был выбран из последовательности синий, оранжевый, зеленый, коричневый и сланца.
| пара нет. | Основной цвет | Малый цвет | ||
|---|---|---|---|---|
| 1 | белый | синий | ||
| 2 | оранжевый | |||
| 3 | зеленый | |||
| 4 | коричневый | |||
| 5 | шифер | |||
| 6 | красный | синий | ||
| 7 | оранжевый | |||
| 8 | зеленый | |||
| 9 | коричневый | |||
| 10 | шифер | |||
| 11 | черный | синий | ||
| 12 | оранжевый | |||
| 13 | зеленый | |||
| 14 | коричневый | |||
| 15 | шифер | |||
| 16 | желтый | синий | ||
| 17 | оранжевый | |||
| 18 | зеленый | |||
| 19 | коричневый | |||
| 20 | шифер | |||
| 21 | Фиолетовый | синий | ||
| 22 | оранжевый | |||
| 23 | зеленый | |||
| 24 | коричневый | |||
| 25 | шифер | |||
Проводные пары относятся либо непосредственно по их цветовой комбинации, либо по номеру пары.
Например, пару 9 также называют красно-коричневой парой. В технических таблицах цвета часто сокращаются соответствующим образом.
Вайолет — стандартное название в телекоммуникационной и электронной промышленности, но иногда его называют фиолетовым. Аналогично, шифер представляет собой особый оттенок серого. Названия большинства цветов были взяты из обычных цветов радуги или оптического спектра и в электронном цветовом коде, который использует те же десять цветов (хотя и в другом порядке).
При использовании для POTS первый провод известен как кончик или A-образный (UK) проводник и обычно соединен с положительной стороной цепи постоянного тока (DC), тогда как второй провод известен как кольцевой провод или B -leg (Великобритания) и подключается к отрицательной стороне схемы. Ни одна из этих двух сторон линии не имеет связи с местным населением. Это создает сбалансированную аудиосхему с синфазным отказом, также называемую дифференциальной парой. Концевые наконечники и кольца основаны на разъемах 1/4 «(6,5 мм) TRS, которые использовались в телефонных распределительных устройствах в XIX и XX веках, где контакт наконечника разъема отделен от кольцевого контакта спейсером изоляции.
Соединение, наиболее удаленное от кабеля, известно как наконечник, среднее соединение — это кольцо, а самое большое соединение, самое близкое к проводу, — это рукав.
Большие кабели
Для кабелей с более чем 25 парами первые 25 пар, называемые связующей группой, помечены лентами mylar, используя цвета цветового кода, начиная с белой / голубой ленты, второй группы связующих с белой / оранжевой лентой и т. Д. через 24-ю группу связующего, которая имеет фиолетово-коричневую ленту и образует «супер связующее» из 600 пар.
В кабелях из более чем 600 пар каждая из 100-парных связующих групп в пределах 600 пар из 24 групп связующего обернута лентой или строкой из майлара, соответствующей строкам цвета «кончика» цветового кода, начиная с белого. Затем образец начинается с первой 25-парной группы в виде белого / синего и продолжается бесконечно, кратно 600 пар или их частей. Например, кабель из 900 пар будет иметь первые 600 пар в 24 группах по 25 пар в белом связующем, а остальные 300 пар в 12 группах по 25 пар, завернутые в красное связующее.
Некоторые кабели «зеркалируются» или «синхронизируются» с шаблоном, который известен во всей телефонной индустрии. Начиная с первой группы связующих в центре, техник подсчитывает группы кабелей в спиральном направлении в зависимости от местоположения центрального офиса или коммутатора. Если смотреть на сердечник кабеля и переключатель находится в этом направлении, вы считаете группы против часовой стрелки. Если кабель является «полем», вы считаете группы по часовой стрелке. На лентах mylar есть индикаторы, чтобы знать, с чего начать для каждого слоя, и диаграмма для разных размеров кабелей должна быть легко доступна для справки.
Другие цветовые схемы иногда используются для наружных кабелей, особенно за пределами США, но этот цветовой код распространен для воздушных и подземных кабелей до нескольких тысяч пар в Северной Америке. В Великобритании британское почтовое отделение (позднее BT) использовало этот цветовой код для того, что теперь известно свободно, как кабели спецификации CW1308, ссылаясь на спецификацию почтового отделения «Кабель и провод» № 1308.
Дополнительные пары и цвета
При работе с сращиванием и установкой антенного кабеля обычно используется набор телефонных линий связи или «набор стыков» для связи на больших расстояниях. Чтобы облегчить это, дополнительные пары проводов встроены в кабели. Одна дополнительная пара (Red-White) может быть встроена в кабели длиной от 6 до 75 пар; две пары (красно-белый и черно-белый) могут быть инкапсулированы в кабели от 100 до 300 пар; и три пары (красный-белый, черно-белый и желто-белый) могут быть включены в кабели от 400 до 900 пар. Эти дополнительные пары часто упоминаются как «пары разговоров» и никогда не используются для доставки тонального сигнала ответа станции.
Кабели с оптическим волокном используют двенадцатицветный код, где первая десятка такая же, как в 25-парном цветовом коде, а последние два — Rose и Aqua.
Запоминание цветов
Различные мнемоники использовались для запоминания цветового кодирования основных групп цветов:
«Why Run Backwards, You’ll Vomit»
Как обжать витую пару?
Витая пара — вид кабеля связи.
Представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.Содержание
- Витая пара: категории, обжим, советы по работе
- Категорий витой пары
- Типы витой пары
- Видео. Обжим витой пары
- Схемы обжима витой пары
- Обжим витой пары 8 жил (4 пары): схема цветов
- Обжим витой пары 4 жилы схема
- Видео. Как обжать витую пару. Прямой обжим и перекрестный обжим
- Подключение витой пары к розетке
- Как облегчить монтаж витой пары: секреты из практики
- Выбор кабеля для локальной сети
- Какая витая пара будет завтра?
- Заключение
Витая пара: категории, обжим, советы по работе
Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.
Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.
В каталоге интернет-магазина e-katalog.ru вы всегда можете получить актуальную информацию о наличии витой пары узнать цену.
Категорий витой пары
Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.
Витая пара. Общий видКак и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов.
Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:
- Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
- Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
- Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
- Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
- Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
- Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
- Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
- Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
- Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
- Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
- Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
Cat8 делится на 2 категории:- Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
- Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.
Типы витой пары
Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:
- UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
- FTP – экранированная витая пара (экран из фольги).
- STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
- S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
- U/STP – аналог STP, но без внешней брони.
- SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.
Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.
Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.
Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки.
Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.
В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.
Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.
Видео. Обжим витой пары
youtube.com/embed/ydCd9vKrxDQ» frameborder=»0″ allowfullscreen=»allowfullscreen»> Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания.
Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.
Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».
Схемы обжима витой пары
Существуют две основных схемы обжима:
- Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.

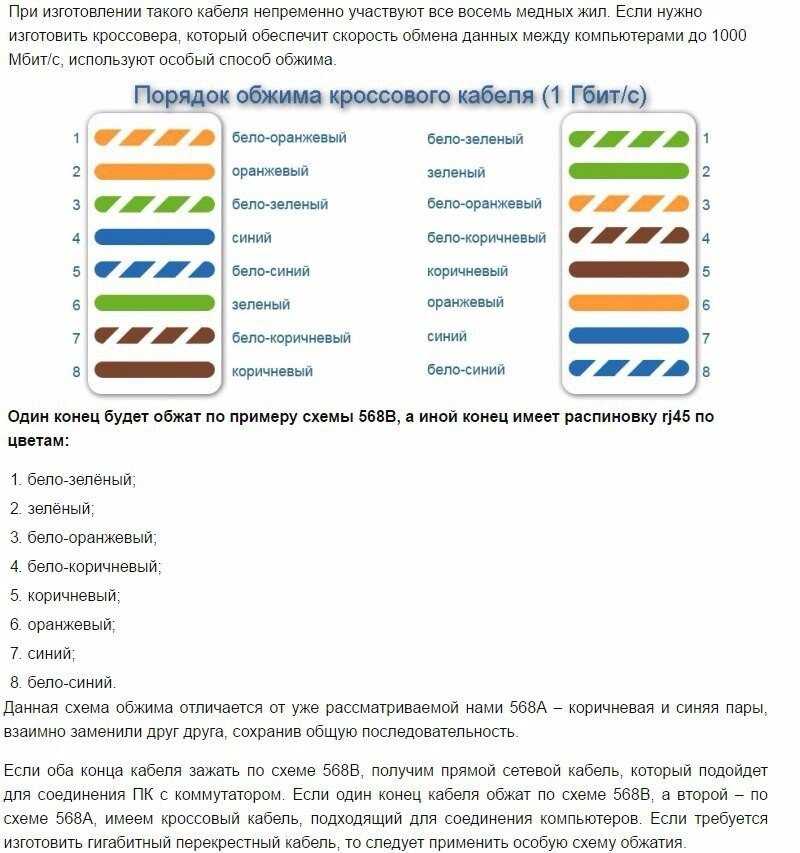

- Кросс (crossover), он же перекрестный (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.
Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом.

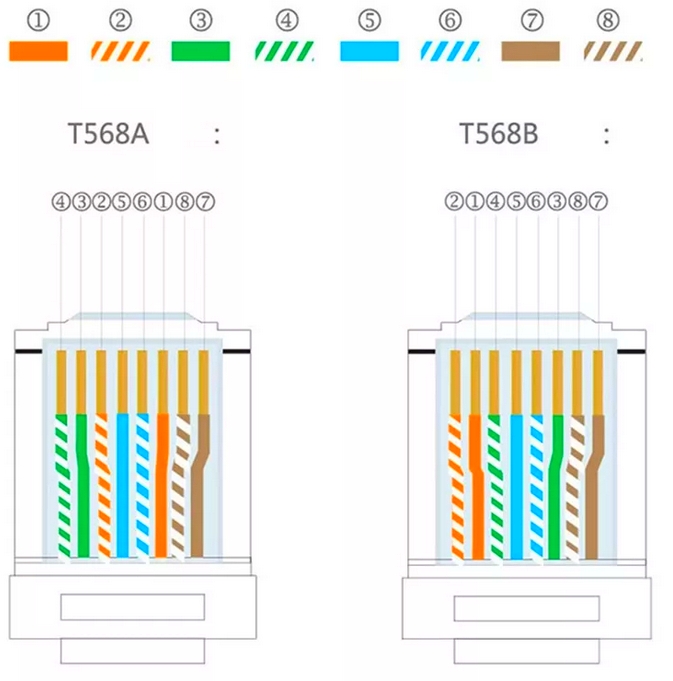

Создать прямой обжим кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
Еще раз напомним, что существуют две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B.
Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B. Более наглядно, смотрим на схеме ниже.
Схема обжима витой парыПри оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

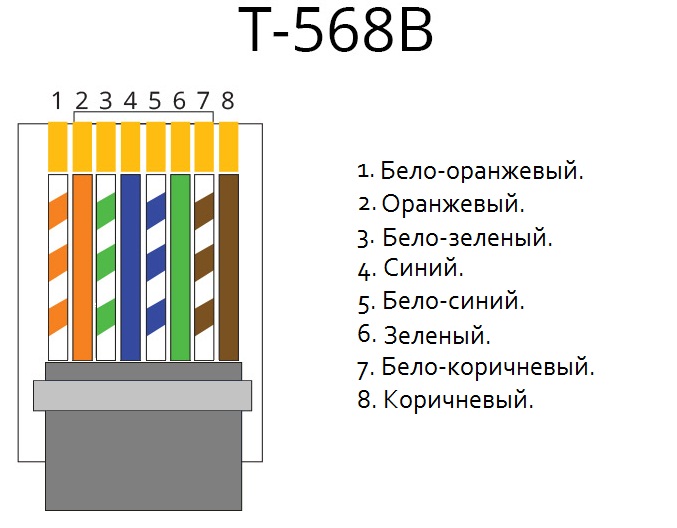

Обжим витой пары 8 жил (4 пары): схема цветов
Обжим витой пары на 8 жил происходит следующим образом:
Обжим витой пары на 8 жилСнимите оболочку, внешние экраны и броню с кабеля.
Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.
Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото.
Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля.
Установите коннектор для витой пары.
Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.
Вставьте разъем в гнездо клещей для обжимаВставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора.
Результат обжима витой пары на 4 пары (8 жил)Обжим витой пары 4 жилы схема
Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.
Схема обжима витой пары 4 жилыГлавная проблема здесь – не ошибиться с размещением последнего провода.
Одним из способов избежать этого – вставлять его после трех предыдущих.
Видео. Как обжать витую пару. Прямой обжим и перекрестный обжим
Подключение витой пары к розетке
Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.
Подключение витой пары к розетке с помощью эскрактораЧастным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго.
Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.
Как облегчить монтаж витой пары: секреты из практики
Следует отметить еще некоторые тонкости монтажа витой пары:
Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.
Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.
И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора.
Можете взять готовой или собрать комплектующие набора по своему усмотрению.
Выбор кабеля для локальной сети
Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?
Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.
Cat5e всё еще востребована в миреС другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.
В целом основные критерии выбора витой пары следующие:
- Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
- Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
- Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
- Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
- Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).
Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток.
Одним словом, мест где наличие внешних помех не критично.
В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.
Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.
Для офисного Wi-Fi лучше использовать Cat6AНа сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.
Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7.
Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.
Какая витая пара будет завтра?
Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.
Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.
Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти.
Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.
Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.
Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.
Заключение
Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных.
Простой, недорогой, надежный.
Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.
Справочник по цветовой кодировке кабелей
Это стандартная цветовая кодировка для телефонных кабелей, содержащих до 26 пар. Для кабелей, содержащих более 26 пар, цветовой код переплета охватывает несколько связок по 25 пар. пары с цветной связующей нитью. Для кабелей, содержащих более 600 пар, Super Цветовой код Unit Binder используется для разделения нескольких пакетов Binder.
Цветовой код с маркировкой изоляции
| Пара | Провод | T/R | Цвет, длинный/короткий | Маркировка проводов | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | Наконечник | Белый — Синий | |||||||
| 2 | Кольцо | Синий — Белый | ||||||||
| 2 | 3 | Наконечник | Белый — Оранжевый | |||||||
| 4 | Кольцо | Оранжевый — Белый | ||||||||
| 3 | 5 | Наконечник | Белый — Зеленый | |||||||
| 6 | Кольцо | Зеленый — Белый | ||||||||
| 4 | 7 | Наконечник | Белый — Коричневый | |||||||
| 8 | Кольцо | Коричневый — Белый | ||||||||
| 5 | 9 | Наконечник | Белый — Шифер | |||||||
| 10 | Кольцо | Шифер — Белый | ||||||||
| 6 | 11 | Наконечник | Красный — Синий | |||||||
| 12 | Кольцо | Синий — Красный | ||||||||
| 7 | 13 | Наконечник | Красный — Оранжевый | |||||||
| 14 | Кольцо | Оранжевый — Красный | ||||||||
| 8 | 15 | Наконечник | Красный — Зеленый | |||||||
| 16 | Кольцо | Зеленый — Красный | ||||||||
| 9 | 17 | Наконечник | Красный — Коричневый | |||||||
| 18 | Кольцо | Коричневый — Красный | ||||||||
| 10 | 19 | Наконечник | Красный — Шифер | |||||||
| 20 | Кольцо | Шифер — Красный | ||||||||
| 11 | 21 | Наконечник | Черный — Синий | |||||||
| 22 | Кольцо | Синий — Черный | ||||||||
| 12 | 23 | Наконечник | Черный — Оранжевый | |||||||
| 24 | Кольцо | Оранжевый — Черный | ||||||||
| 13 | 25 | Наконечник | Черный — Зеленый | |||||||
| 26 | Кольцо | Зеленый — Черный | ||||||||
| 14 | 27 | Наконечник | Черный — Коричневый | |||||||
| 28 | Кольцо | Коричневый — Черный | ||||||||
| 15 | 29 | Наконечник | Черный — Шифер | |||||||
| 30 | Кольцо | Шифер — Черный | ||||||||
| 16 | 31 | Наконечник | Желтый — Синий | |||||||
| 32 | Кольцо | Синий — Желтый | ||||||||
| 17 | 33 | Наконечник | Желтый — Оранжевый | |||||||
| 34 | Кольцо | Оранжевый — Желтый | ||||||||
| 18 | 35 | Наконечник | Желтый — Зеленый | |||||||
| 36 | Кольцо | Зеленый — Желтый | ||||||||
| 19 | 37 | Совет | Желтый — Коричневый | |||||||
| 38 | Кольцо | Коричневый — Желтый | ||||||||
| 20 | 39 | Наконечник | Желтый — Шифер | |||||||
| 40 | Кольцо | Шифер — Желтый | ||||||||
| 21 | 41 | Совет | Фиолетовый — Синий | |||||||
| 42 | Кольцо | Синий — Фиолетовый | ||||||||
| 22 | 43 | Наконечник | Фиолетовый — Оранжевый | |||||||
| 44 | Кольцо | Оранжевый — Фиолетовый | ||||||||
| 23 | 45 | Наконечник | Фиолетовый — Зеленый | |||||||
| 46 | Кольцо | Зеленый — Фиолетовый | ||||||||
| 24 | 47 | Наконечник | Фиолетовый — Коричневый | |||||||
| 48 | Кольцо | Коричневый — Фиолетовый | ||||||||
| 25 | 49 | Наконечник | Фиолетовый — Шифер | |||||||
| 50 | Кольцо | Шифер — Фиолетовый | ||||||||
| 26 | 51 | Наконечник | Красный — Белый | |||||||
| 52 | Кольцо | Белый — Красный | ||||||||
Примечание: Некоторые поставщики кабелей используют только один цвет
для провода Tip и пометьте провод Ring двумя цветами.
Например, для пары 1 есть
будет сплошной белый провод с наконечником и бело-синий кольцевой провод, скрученный вместе.
как обычно. В раскрученном виде останется пять одинаковых проводов Типа одного цвета и это может привести к путанице.
Такие кабели требуют другого обращения, чем кабели с полностью маркированными жилами.
Изоляция Сплошной цвет Код
В некоторых типах телефонной проводки используется сплошная маркировка изоляции, а не полосатые цветовые коды. Сплошная цветная проводка обычно используется для перемычки, распределения каркасная проволока и станционная проволока.
Для станционных кабелей с оболочкой (пары обычно не скручены), содержащих от четырех до восьми проводников используется следующая таблица. Сюда входят «плоские» кабели, также известные под названием «Satin Flex», вне зависимости от цвета внешнего изолятора. Если только провод имеет четыре или шесть проводников, он всегда использует первые четыре или шесть цветов.
| Пара | Провод | T/R | Цвета проводов |
|---|---|---|---|
| 1 | 1 | Наконечник | Зеленый |
| 2 | Кольцо | Красный | |
| 2 | 3 | Наконечник | Черный |
| 4 | Кольцо | Желтый | |
| 3 | 5 | Наконечник | Синий |
| 6 | Кольцо | Оранжевый | |
| 4 | 7 | Наконечник | Коричневый |
| 8 | Кольцо | Белый | |
Для кабелей, содержащих более 8 жил однотонного цвета,
пары должны быть скручены вместе, и используется верхняя таблица цветов.
Код цвета связующего
Для кабелей, содержащих более 25 пар, повторяется стандартная последовательность цветов и каждая группа из 25 пар завернута в биндер, окрашенный в соответствии с таблицей ниже. Для кабелей из 100 пар или меньше белая перемычка не является обязательной.
| Группа | Количество пар | Цвет Длинный/Короткий | Цветовая маркировка | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 1-25 | Белый — Синий | |||||||
| 2 | 26-50 | Белый — Оранжевый | |||||||
| 3 | 51-75 | Белый — Зеленый | |||||||
| 4 | 76-100 | Белый — Коричневый | |||||||
| 5 | 101-125 | Белый — Шифер | |||||||
| 6 | 126-150 | Красный — Синий | |||||||
| 7 | 151-175 | Красный — Оранжевый | |||||||
| 8 | 176-200 | Красный — Зеленый | |||||||
| 9 | 201-225 | Красный — Коричневый | |||||||
| 10 | 226-250 | Красный — Шифер | |||||||
| 11 | 251-275 | Черный — Синий | |||||||
| 12 | 276-300 | Черный — Оранжевый | |||||||
| 13 | 301-325 | Черный — Зеленый | |||||||
| 14 | 326-350 | Черный — Коричневый | |||||||
| 15 | 351-375 | Черный — Шифер | |||||||
| 16 | 376-400 | Желтый — Синий | |||||||
| 17 | 401-425 | Желтый — Оранжевый | |||||||
| 18 | 426-450 | Желтый — Зеленый | |||||||
| 19 | 451-475 | Желтый — Коричневый | |||||||
| 20 | 476-500 | Желтый — Шифер | |||||||
| 21 | 501-525 | Фиолетовый — Синий | |||||||
| 22 | 526-550 | Фиолетовый — Оранжевый | |||||||
| 23 | 551-575 | Фиолетовый — Зеленый | |||||||
| 24 | 576-600 | Фиолетовый — Коричневый | |||||||
Суперблоки Идентификация связующего Цвета
Для производственных целей желательно объединять четыре группы по 25 пар в «суперблоки», когда кабели имеют 900-пара или более.
| Номер пары | Номер группы | Цвет связующего |
|---|---|---|
| 1-600 | 1-24 | Белый |
| 601-1200* | 25-48 | Красный |
| 1 201-1 800* | 49-72 | Черный |
| 1801-2400* | 73-96 | Желтый |
| 2401-3000* | 97-120 | Фиолетовый |
| 3001-3600* | 121-144 | Синий |
| 3601-4200* | 145-168 | Оранжевый |
* На основе цветового кодирования переплета Full Count, используемого в конструкциях медных кабелей RDUP, содержащих 1200 пар и более.
Цветовой код телефонной проводки
Уважаемый господин электрик! Каков цветовой код телефонной проводки для телефонных розеток в моем доме? Я хочу заменить все старые телефонные розетки, но меня смущает наконечник и кольцо цветовой код .
В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка внутри моих стен состоит из восьми проводов с полосами разного цвета. Как подключить новые телефонные розетки?
Ответ: Я составил таблицу цветовых кодов телефонной проводки в жилых помещениях, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным розеткам. Вы можете увидеть это ниже на этой странице
ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на eBay или Amazon. Как партнер Amazon, я зарабатываю на соответствующих покупках.
Содержание
- ЦВЕТНОЙ КОД ТЕЛЕФОНА ДЛЯ ДОМАШНИХ РАЗЪЕМОВ
- ТЕЛЕФОН ПРИНЦЕСС
- ИНСТРУМЕНТЫ ДЛЯ ТЕЛЕФОНА
Четырехпарный провод может иметь четыре отдельные телефонные линии в каждом месте гнезда.
Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете.
Существует два типа обычных модульных телефонных вилок для жилых помещений. Наиболее распространенным является RJ-11, в котором используются только два провода в четырех (или более) проводном маленьком кабеле. Это такой же штекер, который вы используете для подключения домашнего телефона к телефонной розетке.
Другой — RJ-14, который использует четыре провода и используется для управления двумя телефонными линиями или телефонами с двумя линиями.
Настенная панель со встроенной телефонной розеткой«Наконечник» относится к одной стороне двухпроводной цепи телефонного провода, подключенной к положительной клемме аккумулятора (+) в центральном офисе телефонной компании.
«Звонок» относится к одной стороне двухпроводной телефонной проводки, подключенной к отрицательной клемме аккумулятора (-) в центральном офисе телефонной компании.
Вообще говоря, телефонная компания подключает телефонные линии к своему оконечному блоку в определенном порядке. Синяя пара; во-первых, оранжевая пара — вторая, зеленая — третья, коричневая — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.
Однако могут быть случаи, когда телефонная компания обнаружила проблему с синей парой и вынуждена была использовать вместо нее оранжевую пару. В некоторых случаях, возможно, возникла проблема со всеми телефонными парами, входящими в ваш дом, и телефонной компании пришлось разделить между парами проводов.
При демонтаже старых телефонных розеток обратите внимание на цветовой код телефонных проводов и на то, какие провода используются в старых розетках.
Задняя часть телефонного разъема с прикрепленной синей парой Синяя пара подключена как основная телефонная линия. Сплошной синий провод — это «кольцо », который подключается к красному разъему .
Белый провод с синей полосой заканчивается на винте зеленого » Tip «.
Одна пара проводов используется для одной телефонной линии. Пары проводов скручены вместе, чтобы избежать перекрестных помех между телефонными линиями. Это помогает качеству звука. Обматывая оголенный телефонный провод вокруг винта клеммы, наматывайте провод в том направлении, в котором будет затягиваться винт (по часовой стрелке). Это приведет к тому, что петля замкнется сама по себе и улучшит соединение.
| |||
| |||
| Пара 1 | Белый с синей полосой | Синий | |
| Пара 2 | Белый с оранжевой полосой | Оранжевый | |
| Пара 3 | Белый с зеленой полосой | Зеленый | |
| Пара 4 | Белый с коричневой полосой | Коричневый |
Оранжевая пара, подключенная в качестве основной телефонной линии
Одножильный провод оранжевого цвета представляет собой «кольцо» и подключается к красному разъему.
Белый провод с оранжевой полосой заканчивается на зеленом винте «Tip».
НАЖМИТЕ ЗДЕСЬ, чтобы увидеть телефонные разъемы и адаптеры на Amazon
Синяя пара и оранжевая пара подключены к телефонной розеткеРазветвитель, подключенный к разъему, позволит использовать две отдельные телефонные линии. Сплошной синий провод – это « Ring «, который подключается к красному разъему. Белый провод с синей полосой заканчивается на зеленом винте « Tip ». Сплошной оранжевый провод — это «кольцо », он подсоединяется к желтому винтовому домкрату. Белый провод с оранжевой полосой заканчивается на черном «9».1593 Наконечник ” винт.
Разветвитель телефонной розетки Разветвитель телефонной линии позволяет использовать обе пары телефонных проводов, подключенных к розетке, для двух отдельных телефонных линий. Доступно много типов разветвителей . Некоторые из них можно использовать с 3-парными и 4-парными разъемами.
Кат. 5e доступен с экранированием каждой пары , а также всего экранированного кабеля. Для обычных жилых телефонных установок экранированный телефонный кабель обычно не требуется.
Схема подключения к телефонной розетке LevitonНедавно я приобрел телефонную розетку в стиле Leviton Decora , и приведенная выше схема подключения к телефонной розетке была включена в комплект поставки.
Ниже приведена схема четырехпарного провода на вилке и разъеме. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартную двухпарную телефонную вилку для стандартной телефонной связи.
Схема четырехпарного телефонного разъема и разъема ТЕЛЕФОН PRINCESS Провода телефонного шнура Princess с цветовым кодом и гофрированными вилочными наконечниками. Красный и зеленый провода на телефоне принцессы такие же, как и на любом другом телефоне.
Желтый и черный провода обычно использовались для питания циферблата с подсветкой. Я думаю, что белый провод использовался для ночника на телефоне.
Щелкните здесь , чтобы просмотреть электрические схемы телефона princess в формате PDF.
Время от времени я нахожу старый низковольтный трансформатор Western Electric светло-серого или бежевого цвета подключен к электрической розетке в чьем-то подвале. Я помню, как один из моих постоянных клиентов пригласил меня проверить проводку его телефона после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.
Я точно знал, что вызывает напряжение на телефонных проводах. Это был упомянутый выше давно забытый трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечить питание Телефона Принцессы , у которого загорался циферблат. Этих телефонов больше нет, но многие из их маленьких серых или бежевых трансформаторов питания все еще есть.
Если вы видите его в своем доме или, что более вероятно, в подвале, просто отключите его от сети.
Низковольтная проводка к силовому трансформатору телефона принцессы представляла собой обычный двухпарный телефонный провод категории 3. Цвет проводников красный, зеленый, черный и желтый. Я думаю, что это были желтый и черный провода, которые были подключены к клеммам на трансформаторе.
Пример подключаемого трансформатора, используемого для питания света на телефоне принцессы ИНСТРУМЕНТЫ ДЛЯ ТЕЛЕФОНАЯ не рекламирую себя, чтобы делать телефонную проводку , так как я готов к электромонтажным работам. Однако несколько раз, когда я был в домах клиентов, меня просили установить одну или несколько телефонных розеток. Так что я купил себе инструмент для пробивания телефонных проводов и индикатор тона для определения правильной пары проводов.
Трассировщик телефонных тонов отлично подходит для отслеживания телефонных проводов , но он не работает на сложных электрических цепях.
Существуют и другие индикаторы электрических цепей, специально предназначенные для проводки электрических цепей.
Я также купил катушку атласного телефонного шнура, который используется для подключения телефона к телефонной розетке вместе с несколькими штекерами RJ11. Для этого требовался специальный инструмент для сборки. Я купил дешевый Обжимной станок для телефонных разъемов для изготовления телефонных шнуров любой длины по желанию клиента.
Щелкните здесь , чтобы ознакомиться с моими специализированными инструментами для электриков.
Схемы подключения моего для вентиляторов для ванных комнат, потолочных вентиляторов, двухпозиционных переключателей, трехпозиционных переключателей, четырехпозиционных переключателей и двигателей можно найти, нажав здесь .
Посетите мое дерево ссылок , чтобы получить дополнительные бесплатные советы по электротехнике, электротовары, наклейки, товары и ссылки на социальные сети.
