Что такое витая пара RJ45
Витая пара RJ45 — это тип кабеля, состоящий из нескольких пар скрученных между собой медных проводников. Каждая пара заключена в собственную изоляцию. Название «RJ45» происходит от типа разъема, используемого для подключения такого кабеля.
Основные характеристики витой пары RJ45:
- Состоит из 4 пар скрученных проводников
- Используется разъем RJ45 (8P8C)
- Применяется для построения компьютерных сетей
- Обеспечивает скорость передачи данных до 10 Гбит/с
- Максимальная длина сегмента — 100 метров
Зачем нужно скручивание проводников в витой паре
Скручивание пар проводников в витой паре выполняет несколько важных функций:
- Уменьшает взаимные наводки между парами
- Снижает восприимчивость к внешним электромагнитным помехам
- Улучшает симметрию линии передачи
- Повышает помехозащищенность кабеля в целом
Чем плотнее скручены проводники, тем лучше характеристики кабеля. Обычно на 1 метр кабеля приходится от 20 до 80 витков.
Экранированная и неэкранированная витая пара
Витая пара может быть экранированной (STP) или неэкранированной (UTP):
Неэкранированная витая пара (UTP)
- Не имеет дополнительного экрана
- Самый распространенный и недорогой тип
- Подходит для большинства офисных и домашних сетей
- Легкая и гибкая, удобна в монтаже
Экранированная витая пара (STP)
- Имеет общий экран и/или экран вокруг каждой пары
- Обеспечивает лучшую защиту от помех
- Применяется в промышленных условиях
- Более дорогая и сложная в монтаже
Выбор между UTP и STP зависит от условий эксплуатации и требований к помехозащищенности сети.
Категории витой пары
Витая пара делится на категории в зависимости от частотных характеристик:
| Категория | Частота, МГц | Скорость, Мбит/с | Применение |
|---|---|---|---|
| Cat 3 | 16 | 10 | Телефония, устаревшие сети |
| Cat 5 | 100 | 100 | Fast Ethernet |
| Cat 5e | 100 | 1000 | Gigabit Ethernet |
| Cat 6 | 250 | 1000 | Gigabit Ethernet |
| Cat 6a | 500 | 10000 | 10 Gigabit Ethernet |
| Cat 7 | 600 | 10000 | 10 Gigabit Ethernet |
Наиболее распространенными сегодня являются категории 5e и 6. Категории 7 и выше используются редко из-за высокой стоимости.
Где применяется витая пара разных категорий
Различные категории витой пары находят применение в разных областях:
Cat 3 и Cat 5
- Устаревшие компьютерные сети
- Телефонные линии
- Системы видеонаблюдения
Cat 5e
- Домашние и офисные сети Gigabit Ethernet
- Подключение компьютеров к коммутаторам
- Соединение сетевого оборудования
Cat 6 и Cat 6a
- Высокоскоростные сети 10 Gigabit Ethernet
- Центры обработки данных
- Серверные помещения
Cat 7 и выше
- Магистральные каналы связи
- Промышленные сети с высоким уровнем помех
- Сверхскоростные сети будущего
Как выбрать витую пару для домашней или офисной сети
При выборе витой пары для домашней или небольшой офисной сети рекомендуется руководствоваться следующими критериями:
- Категория кабеля — для большинства случаев достаточно Cat 5e или Cat 6
- Тип — UTP подойдет для обычных условий, STP — при наличии сильных помех
- Качество изготовления — выбирайте кабель известных производителей
- Материал оболочки — для прокладки в стенах нужен кабель с негорючей оболочкой
- Сечение проводников — чем больше сечение, тем лучше характеристики на больших расстояниях
Для типовой домашней сети оптимальным выбором будет неэкранированная витая пара категории 5e или 6 с медными проводниками сечением 0.5 мм².
Как правильно обжимать разъемы RJ45 на витой паре
Правильное обжатие разъемов RJ45 критически важно для надежной работы сети. Основные этапы обжима:
- Снимите внешнюю изоляцию кабеля на длину примерно 2.5 см
- Расплетите и выровняйте проводники
- Расположите проводники в правильном порядке согласно выбранной схеме (T568A или T568B)
- Обрежьте концы проводников ровно, оставив примерно 1.3 см
- Вставьте проводники в разъем RJ45 до упора
- Обожмите разъем с помощью специального инструмента (кримпера)
- Проверьте качество обжима тестером

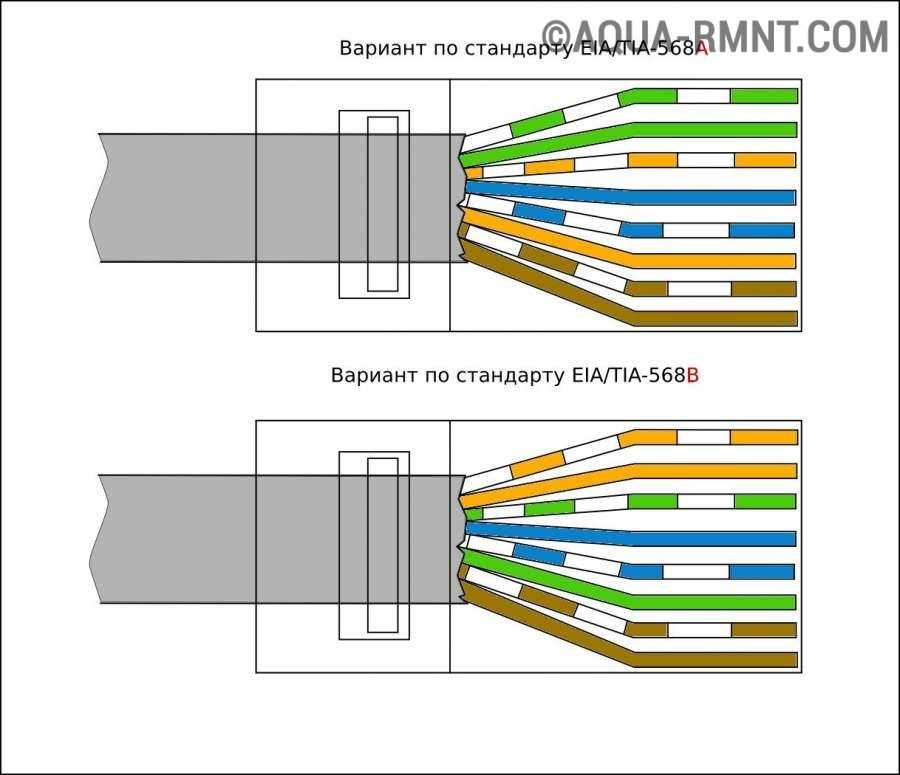

При обжиме важно соблюдать одинаковый порядок проводников на обоих концах кабеля. Для соединения компьютеров используется перекрестный обжим, а для подключения к коммутатору — прямой.
Преимущества и недостатки витой пары
Витая пара имеет ряд преимуществ и недостатков по сравнению с другими типами кабелей:
Преимущества:
- Низкая стоимость
- Простота монтажа и обслуживания
- Высокая помехозащищенность
- Поддержка высоких скоростей передачи данных
- Широкая распространенность
Недостатки:
- Ограничение по длине сегмента (100 м)
- Подверженность внешним электромагнитным помехам
- Возможность несанкционированного подключения
- Необходимость правильного обжима разъемов
Несмотря на недостатки, витая пара остается основным типом кабеля для построения локальных компьютерных сетей благодаря оптимальному сочетанию цены и характеристик.
Заключение
Витая пара RJ45 является важнейшим элементом современных компьютерных сетей. Правильный выбор категории и типа кабеля позволяет обеспечить надежную и высокоскоростную передачу данных. При проектировании сети необходимо учитывать особенности различных категорий витой пары и условия эксплуатации. Грамотное использование витой пары позволяет создавать эффективные и недорогие сетевые инфраструктуры.
Витая пара 7 категории — характеристики и особенности
Отредактировано: 14.07.2022
Кабели Ethernet бывают всех форм, длин и размеров, но самым большим отличительным фактором между ними является их категория. Это означает, что их производительность напрямую связана с защитой от перекрестных помех и внешнего шума. Там, где такие кабели, как Cat.5, Cat.5e, Cat.6 и даже Cat.8, довольно типичны, Cat.7 немного отличается. Подробнее о различиях витой пары разных видов.
В то время как другие категории витой пары соответствуют строгим спецификациям для всех частей своей конструкции, категория 7 обладает некоторыми уникальными особенностями. Из-за этого она не пользуется большой популярностью, несмотря на впечатляющие характеристики (особенно с учетом того, когда она была выпущена). Но магия этого более высокого числа означает, что сопоставимые кабели более низких категорий иногда неправильно продаются как Cat 7.
Преимущества кат.7
Быстрый взгляд на возможности кат.
7 может заставить вас задуматься, о чем идет речь, потому что, по крайней мере на бумаге, в нем есть все, что вам может понадобиться в кабеле Ethernet. Первоначально утвержденный в качестве стандарта в 2002 году, он был первым типом витой пары, который предлагал скорость до 10 Гбит/с по медному кабелю длиной до 100 метров. В идеальных условиях он может работать на частотах до 600 МГц. Это заметно выше, чем у Cat 6, хотя очень близко к возможностям Cat 6A, разработанной несколькими годами позже.
Кабели категории 7 имеют более строгие стандарты перекрестных помех, чем 6, и примерно сопоставимые с 6A. Обычно это достигается за счет комбинации более плотного скручивания внутренних проводов, хотя часто используется экранирование отдельных проводов и кабеля в целом.
Что такое витая пара 7 категории?
Хотя характеристики этой категории отлично звучат на бумаге — особенно с учетом того, когда они были изначально выпущены — есть несколько причин, по которым стандарт не так полезен или жизнеспособен, как сопоставимые категории, такие как Cat.
6A.
Одна из наиболее важных причин заключается в том, что спецификация кат.7 является частным стандартом, разработанным группой компаний, и определяется международной спецификацией, созданной ISO / IEC. Это не стандарт IEEE и он не одобрен TIA / EIA. Кабели Cat7 не используют традиционный разъем RJ-45 Ethernet (технически известный как разъем 8P8C). Разъем GG45, который используется вместо этого, является собственным разъемом. Несмотря на обратную совместимость с RJ45, эти разъемы трудно найти. Кабели этого типа также совместимы с разъемом TERA, хотя он также очень мало используется в отрасли.
Это несоответствие предыдущим стандартам привело к тому, что Cat7 стала чрезвычайно непопулярной категорией и в конечном итоге привело к разработке Cat6A в 2008 году. Хотя этот стандарт оказался более популярным, он также добавил путаницы. Сложно продавать сопоставимые кабели 6A, когда 7 категория звучит лучше и новее из-за наличия более высоких номеров. Это привело к тому, что некоторые продавцы использовали Cat7 как способ продать свои Cat6A.
Поэтому не забудьте проверить спецификации любых кабелей 7 категории, которые вы хотите купить, прежде чем оплатить покупку.
Проблемы кат.7
Хотя предпочтение разъемов оттолкнуло некоторых людей и компании от Cat.7, возможно, наиболее важным фактором его низкой популярности является отсутствие официального одобрения Института инженеров по электротехнике и электронике (IEEE) и Electronic Industries Alliance (EIA). Это не мешает кому-либо использовать витую пару кат. 7, но делает эту категорию довольно нестандартной.
Отсутствие одобрения и использование альтернативного разъема означает, что разработчики сетевого оборудования сосредоточили свои усилия на поддержке 10Gb Ethernet для разъема RJ-45, оставив варианты подключения GG45 и TERA недостаточно развитыми. Это просто усугубляет проблемы, с которыми сталкивается Cat7 при увеличении своего распространения.
А что насчет Cat7A?
Подобно кат.6 и кат.6A, категория 7A является дальнейшим развитием стандарта Cat7.
Разработанная для поддержки будущих стандартов подключения 40 Gigabit Ethernet с частотами до 1000 МГц, она обладает невероятными возможностями. Может поддерживать 40-гигабитные соединения на расстоянии до 50 метров и 100 гигабитные до 15 метров в определенных условиях.
К сожалению, это еще больше отклоняется от планов IEEE, который ратифицировал в 2016 году (через шесть лет после ратификации Cat7A), что кабели Ethernet, официально поддерживающие скорость 40 Гбит/с, потребуют поддержки до 2000 МГц. То есть кабели Cat.8 являются единственными официально признанными кабелями, которые поддерживают такие скорости.
Это привело к тому, что разработка продуктов, совместимых с Cat 7A, практически не велась, что делает их практически бесполезными, несмотря на впечатляющие возможности.
Вполне вероятно, вам не нужна Cat 7
Кабели категории 7 не являются общепринятым стандартом, и могут применяться если вам нужна производительность, которую они предлагают, но ведь и Cat.6A обычно справится с этой задачей.
Это широко поддерживаемый стандарт, обладающий всеми преимуществами Cat7, но без его недостатков. Если вы управляете центром обработки данных или действительно заинтересованы в защите своей сети в будущем, вам лучше выбрать витую пару Cat.8. Он одобрен IEEE и EIA и даже поставляется со знакомыми разъемами RJ45. Хотя существуют ограничения по длине, Cat8 рассчитан на скорости 25 и 40 Гбит / с и представляет собой отличную альтернативу более дорогим оптоволоконным соединениям.
Если стоит выбор, где купить кабель 7 категории, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
