Что такое кабель витая пара UTP. Какие бывают категории витой пары. Где применяется кабель UTP. Как выбрать подходящий кабель для локальной сети. На что обратить внимание при покупке витой пары.

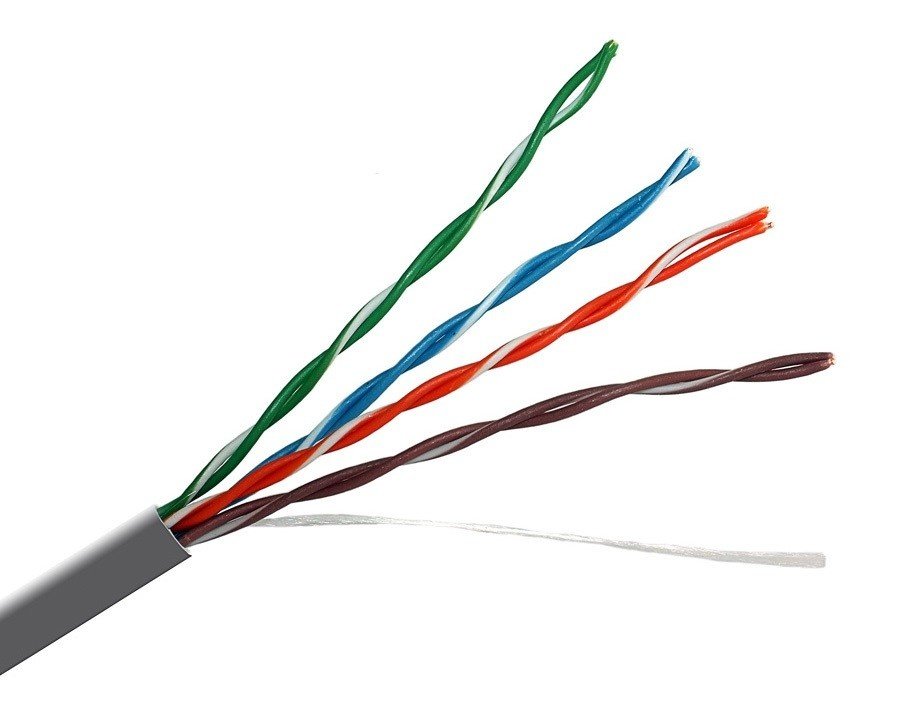

Что представляет собой витая пара UTP
Витая пара UTP (Unshielded Twisted Pair) — это тип кабеля, состоящий из нескольких пар изолированных медных проводников, скрученных между собой. Главная особенность UTP кабеля — отсутствие общего экрана. Скручивание проводников позволяет минимизировать электромагнитные помехи без использования экранирования.
Основные характеристики витой пары UTP:
- Количество пар проводников: от 1 до 4 пар
- Диаметр проводников: обычно 24 AWG (0.51 мм) или 26 AWG (0.40 мм)
- Внешняя оболочка: ПВХ (PVC) или малодымный безгалогенный компаунд (LSZH)
- Волновое сопротивление: 100 Ом
- Рабочая частота: от 1 до 250 МГц в зависимости от категории
Категории витой пары UTP и их характеристики
Кабели витой пары UTP делятся на категории в зависимости от рабочей частоты и пропускной способности:
| Категория | Частота (МГц) | Скорость передачи |
|---|---|---|
| Cat 5 | 100 | 100 Мбит/с |
| Cat 5e | 100 | 1 Гбит/с |
| Cat 6 | 250 | 1 Гбит/с (до 10 Гбит/с на коротких расстояниях) |
| Cat 6a | 500 | 10 Гбит/с |
Наиболее распространенной на сегодняшний день является категория 5e, обеспечивающая скорость передачи до 1 Гбит/с.
Области применения кабеля витая пара UTP
Кабель UTP широко используется для построения различных сетевых инфраструктур:
- Локальные компьютерные сети (LAN)
- Телефонные сети
- Системы видеонаблюдения
- Системы контроля доступа
- Промышленные сети
Благодаря своей универсальности и доступной стоимости, витая пара UTP стала стандартом де-факто для построения сетевой инфраструктуры в офисах, учебных заведениях и жилых помещениях.
Преимущества использования витой пары UTP
Кабель UTP обладает рядом преимуществ, обуславливающих его популярность:
- Низкая стоимость по сравнению с экранированными аналогами
- Простота монтажа и обслуживания
- Малый вес и гибкость
- Высокая пропускная способность
- Устойчивость к электромагнитным помехам
- Широкий выбор категорий для различных задач
Эти преимущества делают витую пару UTP оптимальным выбором для большинства современных сетевых решений.
Особенности выбора кабеля витая пара UTP
При выборе кабеля UTP следует учитывать несколько ключевых факторов:
Категория кабеля
Выбор категории зависит от требуемой пропускной способности сети. Для большинства современных сетей оптимальным выбором является Cat 5e или Cat 6.
Тип проводника
Кабели UTP могут иметь многожильный (stranded) или одножильный (solid) проводник. Многожильные кабели более гибкие и подходят для подключения оборудования, одножильные лучше подходят для стационарной прокладки.
Материал оболочки
Для прокладки внутри помещений обычно используется ПВХ оболочка. Для внешней прокладки или в помещениях с повышенными требованиями к пожарной безопасности применяются кабели с полиэтиленовой (PE) или малодымной безгалогенной (LSZH) оболочкой.
Сечение проводника
Стандартным сечением для кабелей UTP является 24 AWG (0.51 мм). Для длинных линий связи может потребоваться кабель с большим сечением проводника.
Технология монтажа витой пары UTP
Монтаж кабеля UTP включает следующие основные этапы:
- Прокладка кабеля по выбранному маршруту
- Разделка концов кабеля

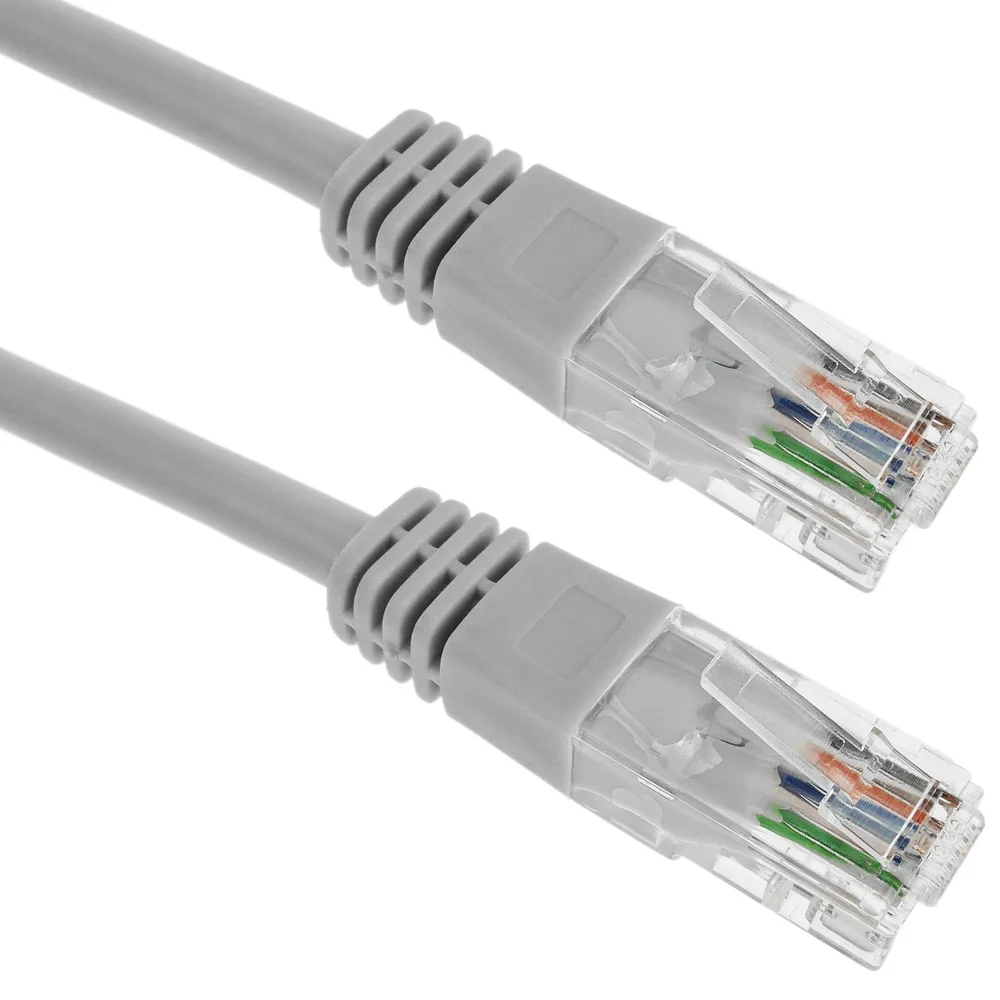

- Обжим коннекторов RJ45 или монтаж в розетки
- Тестирование линии
Для качественного монтажа важно соблюдать минимальный радиус изгиба кабеля и использовать специализированный инструмент.
Сравнение витой пары UTP с другими типами кабелей
Рассмотрим основные отличия кабеля UTP от других типов сетевых кабелей:
| Параметр | UTP | STP | Коаксиальный кабель | Оптоволокно |
|---|---|---|---|---|
| Экранирование | Нет | Есть | Есть | Не требуется |
| Максимальная скорость | До 10 Гбит/с | До 10 Гбит/с | До 1 Гбит/с | 100+ Гбит/с |
| Максимальная длина сегмента | 100 м | 100 м | 200 м | Километры |
| Стоимость | Низкая | Средняя | Высокая |
UTP кабель обеспечивает оптимальное соотношение цены и производительности для большинства локальных сетей.
Рекомендации по эксплуатации витой пары UTP
Для обеспечения надежной работы сети на основе витой пары UTP следует придерживаться следующих рекомендаций:
- Не превышать максимальную длину сегмента в 100 метров
- Избегать прокладки кабеля вблизи источников сильных электромагнитных помех
- Соблюдать минимальный радиус изгиба кабеля (обычно 4 диаметра кабеля)
- Использовать кабели соответствующей категории для планируемой скорости передачи данных
- Регулярно проводить тестирование линий для выявления возможных повреждений
Соблюдение этих рекомендаций позволит обеспечить стабильную работу сетевой инфраструктуры на основе витой пары UTP.
Кабель Витая пара (LAN) UTP Cat. 5e
Сравнить товары 0
Закладки (0)
Вид:
Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне
Спецкабель LAN U/UTP 1x2x0.52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 1х2х0.52) Кабель симметричный, одиночной прокладки, для локальных компьютерных сетей, пожаробезопасный LAN U/UTP 1x2x0.52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 1х2х0.52) Спецкабель Артикул: М0000008560
Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…
- Розница 37.54 ₽/м
- Ваша цена 37.54 ₽/м
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Спецкабель LAN U/UTP 4x2x0.
52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 4x2x0.52)
Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN U/UTP 4x2x0.52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 4x2x0.52) Спецкабель
Артикул: М0000052678
Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для групповой стационарной…
- Розница 89.01 ₽/м
- Ваша цена 89.01 ₽/м
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Спецкабель LAN U/UTP 4x2x0.
52 кат.5е (КВПВП-5е 4х2х0.52) (5 м)
Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x0.52 кат.5е (КВПВП-5е 4х2х0.52) Спецкабель (5 м)
Артикул: М0000049470
Область использования: Кабель симметричный парной скрутки предназначен для одиночной стационарной прокладки в структурированных…
- Розница 97.15 ₽/м
485.75 ₽/бухта - Ваша цена 97.15 ₽/м
485.75 ₽/бухта
В корзину
- Москва Мало
- Самовывоз Сегодня
В закладки Сравнить

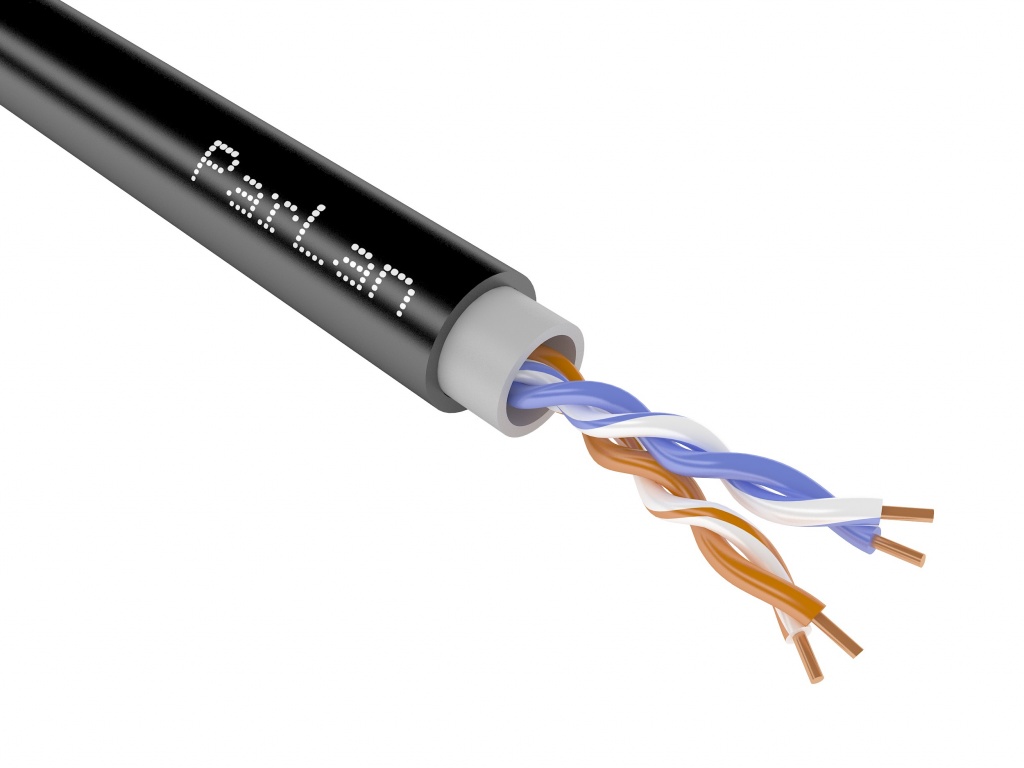

Паритет ParLan U/UTP Cat 5e 1×2х0.
52 PVC (500 м)
Кабель связи симметричный, для структурированныx сетей, внутренней прокладки ParLan U/UTP Cat 5e 1x2x0.52 PVC Паритет (500 м)
Артикул: ЛМ000006952
Назначение: кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой…
- Розница 9.56 ₽/м
4 780 ₽/бухта - Ваша цена 9.26 ₽/м
4 630 ₽/бухта - Экономия 150 ₽
В корзину
- Москва Мало
- Самовывоз Сегодня
В закладки Сравнить
REXANT 01-0002 Кабель информационный UTP 1PR 24AWG CAT5e REXANT 01-0002 (305 м) Артикул: ЛМ000008077
Кабель UTP 1х2х0.
5 305 м kat.5е Rexant. Термин «витая пара» употребляется для обозначения вида кабельного провода. Также…
- Розница 15.29 ₽/м
4 663.45 ₽/бухта - Ваша цена 15.29 ₽/м
4 663.45 ₽/бухта
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить

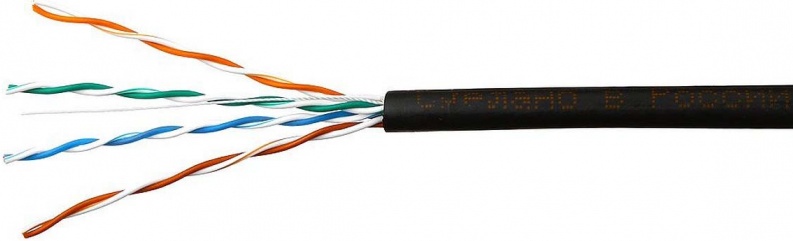

LAN U/UTP 4x2x24AWG кат.
5е PE (305 м) SkyNet Light (1693223)
Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x24AWG кат.5е PE (305 м) SkyNet Light (1693223)
Артикул: М0000239855
Кабель витая пара UTP кат 5е 4х2х0.46, одножильный, PE, для внешней прокладки, -40 …+50 С.
- Розница 20.30 ₽/м
6 191.50 ₽/бухта - Ваша цена 19.55 ₽/м
5 962.75 ₽/бухта - Экономия 228.75 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
LAN U/UTP 4x2x24AWG кат.
5е PVC (305 м) SkyNet Light (1693211)
Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x24AWG кат.5е PVC (305 м) SkyNet Light (1693211)
Артикул: М0000239859
Кабель витая пара UTP кат 5е 4х2х0.46,одножильный, PVC, для внутренней прокладки, -10 …+50 С.
- Розница 20.51 ₽/м
6 255.55 ₽/бухта - Ваша цена 19.75 ₽/м
6 023.75 ₽/бухта - Экономия 231.80 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
REXANT 01-0023 Кабель информационный UTP 2PR 24AWG CAT5e REXANT 01-0023 (305 м) Артикул: 00000003232
Кабель UTP 2х2х0.
5 305 м kat.5е REXANT. Важнейшим элементом в локальных сетях является кабель. «Витая пара» или информационный…
- Розница 21.45 ₽/м
6 542.25 ₽/бухта - Ваша цена 21.45 ₽/м
6 542.25 ₽/бухта
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
LAN U/UTP 4x2x0,51 кат.
5е PE (305 м) SkyNet Premium (1693221)
Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x0,51 кат.5е PE (305 м) SkyNet Premium (1693221)
Артикул: М0000239863
Кабель витая пара UTP кат 5е 4х2х0.51 ,одножильный, PE, для внешней прокладки, -50 …+50 С.
- Розница 27.78 ₽/м
8 472.90 ₽/бухта - Ваша цена 26.75 ₽/м
8 158.75 ₽/бухта - Экономия 314.15 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
LAN U/UTP 4x2x0,51 кат.
5е PVC (305 м) SkyNet Premium (1693209)
Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x0,51 кат.5е PVC (305 м) SkyNet Premium (1693209)
Артикул: М0000239862
Кабель витая пара UTP кат 5е 4х2х0.51 ,одножильный, PVC, для внутренней прокладки, -15 …+50 С.
- Розница 29.12 ₽/м
8 881.60 ₽/бухта - Ваша цена 28.04 ₽/м
8 552.20 ₽/бухта - Экономия 329.40 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
PROCONNECT 01-0052 Кабель информационный UTP 4PR 24AWG CAT5e CU PROCONNECT 01-0052 (305 м) Артикул: М0000004519
Описание:
Кабель витая пара UTP 4PR 24AWG CAT5e CU (305 м) PROCONNECT 01-0052
Характеристики:
Метраж бухты 305м
Тип.
..
- Розница 29.18 ₽/м
8 899.90 ₽/бухта - Ваша цена 29.18 ₽/м
8 899.90 ₽/бухта
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Cabeus UTP-4P-Cat.
5e-SOLID-BL (305 м)
Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный, синий UTP-4P-Cat.5e-SOLID-BL Cabeus (305 м)
Артикул: М0000101629
Описание: Неэкранированный кабель Cabeus UTP-4P-Cat.5e-SOLID-BL категории 5е состоит из четырех пар одножильных медных…
- Розница 31.83 ₽/м
9 708.15 ₽/бухта - Ваша цена 29.75 ₽/м
9 073.75 ₽/бухта - Экономия 634.40 ₽
В корзину
- Москва В наличии
- Самовывоз Сегодня
В закладки Сравнить
Cabeus UTP-4P-Cat.
5e-SOLID-GN (305 м)
Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный, зеленый UTP-4P-Cat.5e-SOLID-GN Cabeus (305 м)
Артикул: М0000101631
Материалы: • Проводник: однопроволочный, электротехническая медь • Изоляция проводника: полиэтилен высокой плотности…
- Розница 31.83 ₽/м
9 708.15 ₽/бухта - Ваша цена 29.75 ₽/м
9 073.75 ₽/бухта - Экономия 634.40 ₽
В корзину
- Москва В наличии
- Самовывоз Сегодня
В закладки Сравнить
Cabeus UTP-4P-Cat.
5e-SOLID-GY
Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 24AWG, одножильный, (305 м) Cabeus UTP-4P-Cat.5e-SOLID-GY
Артикул: М0000052806
Описание: Неэкранированный кабель Cabeus UTP-4P-Cat.5e-SOLID-GY категории 5е состоит из четырех пар одножильных медных…
- Розница 31.83 ₽/м
9 708.15 ₽/бухта - Ваша цена 29.75 ₽/м
9 073.75 ₽/бухта - Экономия 634.40 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Cabeus UTP-4P-Cat.
5e-SOLID-WH (305 м)
Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный, белый UTP-4P-Cat.5e-SOLID-WH Cabeus (305 м)
Артикул: М0000101633
Материалы: • Проводник: однопроволочный, электротехническая медь • Изоляция проводника: полиэтилен высокой плотности…
- Розница 31.83 ₽/м
9 708.15 ₽/бухта - Ваша цена 29.75 ₽/м
9 073.75 ₽/бухта - Экономия 634.40 ₽
В корзину
- Москва В наличии
- Самовывоз Сегодня
В закладки Сравнить
LAN U/UTP 4x2x0,5 кат. 5е LSZH (305 м) SkyNet Standard (1693231)
Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 4x2x0,5 кат.5е LSZH (305 м) SkyNet Standard (1693231)
Артикул: М0000239858
Кабель витая пара UTP кат 5е 4х2х0.48 ,одножильный, нг LSZH, для внутренней прокладки, -15 …+70 С.
- Розница 33.12 ₽/м
10 101.60 ₽/бухта - Ваша цена 31.89 ₽/м
9 726.45 ₽/бухта - Экономия 375.15 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Cabeus UTP-4P-Cat. 5e-SOLID-LSZH
Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 24AWG, одножильный, LSZH (Low Smoke Zero Halogen) (305 м) Cabeus UTP-4P-Cat.5e-SOLID-LSZH
Артикул: М0000032745
Описание: Неэкранированный кабель Cabeus UTP-4P-Cat.5e-SOLID-LSZH категории 5е состоит из четырех пар одножильных медных…
- Розница 35.53 ₽/м
10 836.65 ₽/бухта - Ваша цена 33.20 ₽/м
10 126 ₽/бухта - Экономия 710.65 ₽
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
REXANT 01-0043 Кабель информационный UTP 4PR 24AWG CAT5e REXANT 01-0043 (305 м) Артикул: 00000003236
Кабель UTP 4 х 2 х 0. 5 305м cat.5е REXANT — это кабель витая пара или как его ещё называют — информационный кабель….
- Розница 33.67 ₽/м
10 269.35 ₽/бухта - Ваша цена 33.67 ₽/м
10 269.35 ₽/бухта
В корзину
- Москва Много
- Самовывоз Сегодня
В закладки Сравнить
Показать еще
Сравнить товары 0
Закладки (0)
Вид:
Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне
Купить Кабель Витая пара (LAN) UTP Cat. 5e в компании Layta по привлекательной цене.
Для удобства клиентов описание оборудования снабжено отзывами других покупателей, характеристиками, сертификатами, инструкциями, паспортами, фотографиями, аксессуарами.
Купить Кабель Витая пара (LAN) UTP Cat. 5e вы можете как через сайт, так и по телефону.
Если у вас возникнут вопросы при выборе, доставке или гарантии, то вы всегда можете проконсультироваться со специалистами по телефону.
Доставка производится в Москву, Санкт-Петербург, Казань, Саратов, Ростов, Краснодар, Ставрополь, Екатеринбург, Новосибирск, Воронеж, Волгоград и другие города России
Кабель «витая пара» UTP Кабель «витая пара».
Кабель UTP (Unshielded Twisted Pair) – кабель «витая пара» без экранирующего покрытия. Это самый распространенный вид кабеля на сегодняшний день.
Где используется: для построения сетей любой сложности – телефонных или компьютерных.
Преимущества кабеля UTP
- Доступная стоимость
- Простой монтаж
Виды кабеля UTP
По месту прокладки:
- на улице (outdoor)
- в помещении (Indoor)
Для внешней прокладки кабель должен быть дополнительно защищен от ультрафиолета, а для внутренней прокладки важным фактором становится пожаробезопасность. Оболочка кабеля не должна поддерживать горение и выделять галогены.
По количеству пар:
от 1 до 100
По категории:
В зависимости от скорости передач кабель разделяют на 7 категорий: 3, 5, 5е, 6, 6а, 7а.
Чем выше категория у кабеля, тем выше скорость передачи данных.
- 5е категория: до 100 Мбит/с в 2-парном кабеле и до 1000 Мбит/с в 4-х парном кабеле.
- 6 категория: неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м
- 6а категория: состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров.
- 7 и 7а категория: Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
По материалу проводников и оболочки:
- алюминиевый проводник.
- омедненный алюминий.
- медный кабель
Материал и свойства оболочки зависят от внешней среды: для улицы нужна дополнительная защита от природных факторов, внутри помещения требуется особое внимание горючести материала.
— PVC – ПВХ – для внутреннего использования
— PP – полипропилен – для внешней прокладки. Выдерживает высокие температуры.
— PE – полиэтилен – для внешней прокладки
— FR – огнестойкий. Работает в открытом пламени
— LS – Low Smoke – выделяет малое количество дыма при горении
— ZH – Zero Halogen – не выделяет галогены при горении
По количеству жил:
- Цельные – из одного провода, это Solid (подходит для передачи на большие расстояния)
- Скрученные – из множества тесно прилегающих тонких проводков, это Stranded – гибкий и легкий кабель, в основном, для изготовления патч-кордов.
Как правильно выбрать неэкранированный кабель «витая пара» — кабель UTP?
Чтобы выбрать правильный тип кабеля «витая пара», определите:
— Какая нужна скорость передачи данных: так мы поймем, какая нужна категория витой пары
— Где будете прокладывать кабель: на улице или в помещении и какой уровень возможных помех
— Какие требования к пожарной безопасности в помещении: узнаем, нужна ли негорючая оболочка
Мы поставляем кабель «витая пара» уже более 13 лет.
ANS Group – официальный дистрибьютор производителей витой пары: Hyperline, ITK, Suprlan, Legrand, R&M.
У нас есть кабель «витая пара» для вашей задачи!
Звоните по телефону +7 (495) 225-83-39 или пишите на почту [email protected]
Разместить заказ
Рекомендуем:
Hyperline — крупнейший производитель продукции для строительства СКС.
FUTP4-C5E-S24-ARM-OUT-PE/PE-BK (FUTP4-C5E-S24-ARM-OUT-PE-BK) (FTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40), Hyperline, (FUTP4-C5E-S24-ARM-OUT-PE-BK) (FTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40) (куски) Кабель витая пара F/UTP, кат.5e,4 пары(24 AWG), одножильный(solid), экран-фольга, бронир.стальн. лентой, внеш., PE/PE, -40°C-+60°C, черный
UUTP4-C5E-S24-ARM-OUT-PE/PE-BK (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40), Hyperline, (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40) Кабель витая пара U/UTP, кат. 5e, 4 пары(24 AWG), одножильный (solid), бронир. стальной лентой, внешний, PE, -40°C – +60°C, черный
FUTP4-C5E-S22-OUT-PE-BK (FTP4-C5E-SOLID-22AWG-OUTDOOR-40), Hyperline, (FTP4-C5E-SOLID-22AWG-OUTDOOR-40) (куски) Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары(22 AWG), одножильный(solid), экран-фольга,внешний, PE, -40°C – +60°C, черный — гарантия: 15 лет компонентная
Весь кабель «витая пара» Hyperline
ITK — производитель телекоммуникационной продукции. Торговая марка принадлежит Группе IEK.
LC1-C5E02-111, ITK, Кабель связи витая пара U/UTP, кат.5E 2х2х24AWG solid, PVC, 500м, серый
LC1-C5E02-311, ITK, Кабель связи витая пара F/UTP, кат.5E 2х2х24AWG solid, PVC, 500м, серый
LC1-C604-111, ITK, Кабель связи витая пара U/UTP, кат.6 4х2х23AWG solid, PVC, 305м, серый
Весь кабель «витая пара» ITK
Legrand — мировой эксперт электрических и информационных сетей.
Кабели медные Legrand
Suprlan
Под этим брендом производят малопарный и многопарный LAN-кабель с медными жилами категорий 5, 5е, 6 и 6а.
R&M — мировой лидер в области производства структурированных кабельных систем и техники связи.
Кабель «витая пара» 5е категория, неэкранированный
Кабель «витая пара» 5е категория, экранированный
Кабель «витая пара» 6 категория, неэкранированный
Смотреть весь раздел «Медные системы»
Разместить заказ
