Включение лампочки с двух выключателей. Подключение лампочки к двум выключателям: особенности схемы и монтажа

Как подключить лампочку к двум выключателям. Какие бывают схемы подключения освещения с двух мест. Какие выключатели использовать для управления светом из разных точек. Как правильно выполнить монтаж проходных выключателей.

Особенности управления освещением с двух мест

Часто возникает необходимость управлять освещением из нескольких точек помещения. Например, включать свет при входе в комнату и выключать возле кровати в спальне. Или управлять освещением длинного коридора с двух концов. Для реализации такой схемы используются специальные проходные выключатели.

Основные преимущества управления светом с нескольких мест:

• Повышение комфорта — не нужно возвращаться к выключателю, чтобы погасить свет
• Экономия электроэнергии за счет своевременного выключения
• Удобство в больших помещениях и на лестницах

Главный недостаток — по положению одного выключателя нельзя определить, включен свет или нет. Также требуются дополнительные провода для соединения выключателей между собой.

Типы выключателей для управления с двух мест

Для организации управления освещением с нескольких точек используются специальные проходные (маршевые) выключатели. Внешне они могут не отличаться от обычных, но имеют особую контактную группу.

Основные отличия проходного выключателя:

• Имеет 3 клеммы для подключения проводов
• В одном положении замыкает одну цепь, в другом — вторую
• Часто маркируется символом лестницы или двух стрелок
• Бывают одно- и двухклавишные модели

Определить проходной выключатель можно по маркировке на тыльной стороне или схеме контактной группы в инструкции. Обычно контакты обозначаются L, 1, 2 или COM, L1, L2.

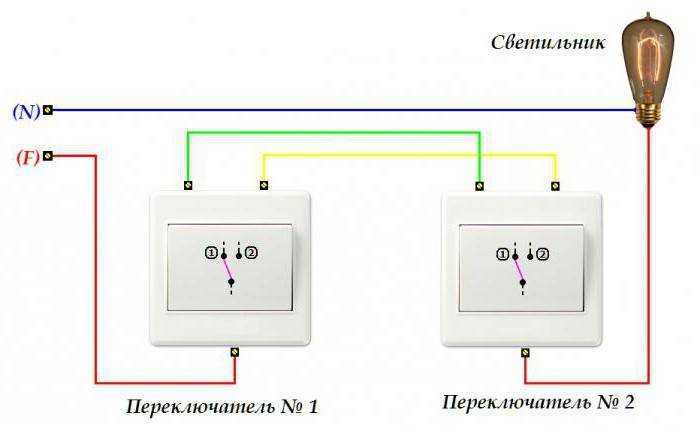

Схема подключения двух выключателей на одну лампу

Для управления освещением с двух мест используется следующая схема:

• Фазный провод подключается к общей клемме первого выключателя
• Два проводника соединяют выходы первого выключателя со входами второго
• От общей клеммы второго выключателя идет провод к лампе
• Нулевой провод подключается напрямую к лампе

Такая схема позволяет включать и выключать свет с любого из двух выключателей независимо от положения другого. При необходимости управления с трех и более мест добавляются перекрестные выключатели между проходными.

Монтаж проходных выключателей

При монтаже схемы управления освещением с двух мест важно соблюдать следующие правила:

• Использовать провода с сечением не менее 1,5 мм2
• Надежно изолировать все соединения
• Подключать схему через отдельный автомат 10А
• При наличии заземления обязательно подвести его к светильнику
• Выбирать выключатели с запасом по току минимум 20%

Монтаж рекомендуется доверить квалифицированному электрику. Перед началом работ обязательно отключите электричество на щитке.

Типичные ошибки при подключении двух выключателей

При самостоятельном монтаже схемы управления с двух мест часто допускаются следующие ошибки:

• Использование обычных одноклавишных выключателей вместо проходных
• Неправильное соединение проводов между выключателями
• Подключение нулевого провода к выключателю
• Отсутствие заземления на металлических светильниках
• Использование проводов недостаточного сечения

Чтобы избежать проблем, внимательно изучите схему подключения и при необходимости проконсультируйтесь со специалистом.

Альтернативные варианты управления освещением

Помимо классической схемы с проходными выключателями существуют и другие способы организовать управление светом с нескольких мест:

• Использование импульсных реле
• Применение умных выключателей с беспроводным управлением
• Установка датчиков движения в проходных зонах
• Монтаж сенсорных выключателей

Эти варианты позволяют реализовать более гибкие схемы управления, но требуют дополнительного оборудования и более сложного монтажа.

Преимущества проходных выключателей

Использование проходных выключателей для управления освещением с нескольких мест имеет ряд преимуществ:

• Простота схемы — не требуется дополнительных блоков управления
• Надежность — механическая коммутация без электроники
• Совместимость со всеми типами ламп
• Возможность использования диммеров
• Низкая стоимость по сравнению с умными системами

Поэтому проходные выключатели остаются наиболее популярным решением для управления освещением с двух и более мест в жилых и офисных помещениях.

Как из одноклавишного выключателя сделать двухклавишный

Основное назначение двухклавишного выключателя: одновременное управление двумя контурами элементов освещения в комнате. Так можно добиться небольшого затенения или сделать поток света максимально ярким. На примере установки одной люстры ситуация выглядит так: за включение 2 из 5 лампочек отвечает одна клавиша, за следующие 3 — другая, их можно включить обособленно или все вместе.

Если вам необходимо управлять светильниками в разных концах комнаты — двухклавишные выключатели в стиле ретро не только решат вашу проблему, но и станут элегантным дополнением любого интерьера. Мы предлагаем на выбор более тысячи моделей из пластика, керамики, фарфора с клавишным, тумблерным или поворотным механизмом по доступным ценам.

Отличается двухклавишный выключатель от одноклавишного или проходного своей конструкцией, числом контактов и механизмом прерывания цепи. В нём выделяют:

• две подвижные клавиши;
• клеммы или винтовые зажимы для присоединения провода;
• съёмный корпус.

Если повернуть элемент управления обратной стороной, вы увидите разницу. В переключателе подобного типа монтируют 3 контакта: общий и 2 отвода, через которые фаза направлена к светильникам или возвращается в соединитель. Чтобы заменить одноклавишный выключатель на двухклавишный нужно следовать схеме подключения.

При монтаже новой проводки и подключении модели с 2 клавишами важно правильно распределить провода и их подключения. От устройства отводят пару контактов к нагрузке. Выключатель распределит ток по токопроводящим жилам, которые обособленно подключаются к светильникам. В результате каждая клавиша отвечает за включение одной или группы ламп одновременно.

Для подключения двухклавишной модели используйте трёхжильный провод и отсутствие защитного проводника PE не должно вас смущать. При этом лучше рассчитывать нагрузку сети с запасом. Кто знает, может через пару лет вы решите добавить яркости. Тогда не понадобится прокладывать новый кабель, потому что можно будет присоединиться к существующему.

Двойные выключатели помогают сэкономить на электроэнергии, а ещё с помощью использования малого освещения можно создать атмосферу в доме. Подключение двухклавишного вместо одноклавишного ретро выключателя уменьшит число точек подключения с электричеством. Такая протяжка безопаснее обычной схемы или разделения освещения на два отдельных прибора.

Рассмотрим схему (Рис. 1) подключения двухклавишного выключателя к двум источникам света с использованием двухжильного кабеля.

Рис. 1

Справа вы видите отходящие провода от щитка в квартире или доме, один из них — фаза (обозначен красным), другой — ноль (синий). Нулевой кабель не подключают через распредкоробку, а подводят напрямую к лампам.

Фаза (красный провод) проходит через распределитель к выключателю и подаёт питание к двум обособленным размыкателям (далее разделены на жёлтый и оранжевый).

Проводка может идти к группе светильников, в таком случае вместо одной лампы будут подключены от 2 и более, как на изображении (Рис. 2). На нём дополнительно обозначена фаза L и два распределителя L1 и L2.

Такое решение отлично подходит не только для спальни или зала, вы можете провести монтаж в любой комнате дома или производственном помещении. Для двухклавишного светильника применяют четырёхпроводную линию.

Рис. 2

Проводите электромонтажные работы безопасно

Строгое соблюдение техники безопасности особенно важно при работе с электричеством. Прежде чем начать замену одноклавишного ретро выключателя на двухклавишный, выполните простые правила:

1. Вооружитесь фонариком и обесточьте электроэнергию на участке работы, либо во всем помещении.
2. Проверьте отсутствие тока на выходе провода при помощи отвёртки с индикатором.
3. Во избежание удара током, не касайтесь оголённых проводов руками.
4. Изучите инструкцию к прибору, так как устройство двухклавишных выключателей в стиле ретро может отличаться.
5. Если вы заменяете электроприбор впервые, лучше поэтапно сфотографировать порядок действий, это поможет правильно изменить соединение контактов, чтобы не произошло короткое замыкание.

Типичные ошибки при подключении

Если вы разобрались в теории как поставить двойной выключатель вместо одинарного, постарайтесь избежать распространённых ошибок:

1. Подведение питания не на фазу, а на нулевой контакт. Даже при отключении подачи электричества разъединителем, ток остаётся активен. Определите токопроводящую жилу — фазу кабеля. Его начало проходит через автоматический выключатель щитка с подведённым кабелем. Лучше один раз перепроверить, действительно ли происходит разрыв проводника с фазой. В противном случае замена лампы может повлечь удар током. Только после этого можно отключать напряжение.
2. Подведение фазной жилы на отводящий контакт вместо подающего. Подключение по схеме будет давать сбой, определить этот факт просто. Нажимайте клавиши по очереди и должна загораться соответствующая лампочка или группа освещения. Если ничего не происходит, а при активности обоих выключателей загораются все — придётся пересобрать его заново. На эту ошибку укажет подключенная лампочка на самом выключателе, которая не будет гореть.
3. Нулевой провод нужно подводить к общему в распределительной коробке, в то время как многие соединяют его с одним из контактов фазы. Маркировка цветом на проводах поможет разобраться как их правильно запитать. В противном случае сориентируйтесь с мультиметром или хорошим чувствительным индикатором.

Пошаговая инструкция замены выключателя

Разберёмся последовательно, как сделать из одинарного выключателя двойной:

1. Разбираем, снимаем клавиши руками или поддеваем сбоку отвёрткой. Убираем рамку — декоративную подложку, которая либо защелкивается, либо прикручивается. Далее работаем с корпусом, с боковыми креплениями и контактным элементом. Наша задача обеспечить подачу напряжения от фазы проводника к двойному выключателю на общий контакт. При включении клавиши фазный поток будет проходить по отдельным контурам освещения.
2. Найдите центральный контакт, учитывайте маркировку, потому что не обязательно он отделён и расположен по середине. При её отсутствии или стёртости воспользуйтесь отвёрткой-тестером и прозвоните каждый контакт. Для этого к одному контакту подсоединяете металлический предмет: саморез, гвоздик. Его держите пальцами, а остальные касаетесь отвёрткой. Если при включении каждой клавиши по отдельности на отвёртке загорается индикатор, — это общий контакт. Если нет, то проделайте операцию с остальными.
3. Применяем трёхжильный провод ВВГнг 3×1,5. На нем каждая жила имеет свой цвет в соответствии с ГОСТом. Из распределительной коробки отходит фаза — провод серого цвета. Зачистите конец и подключите к контактным пластинам, а винт закручиваете отвёрткой, теперь общий контакт подключён.
4. Следующий шаг — подсоединение оставшихся двух жил к разъёмам на отходящие контакты. Этим завершается подключение проводников к выключателю. Проверьте правильность работы питания и порядок подключённых светильников. После этого можно установить корпус на постоянное место в монтажную коробку при встроенном варианте, закрутите винты крепежа и распорки до упора, оденьте защитную рамку и клавиши.

Распределительная коробка предназначена для входа и перенаправления нескольких потоков. Среди них выделяют один, отходящий от щитка — питающий кабель и один (к выключателю с двумя контурами) или два (отходящих к светильникам с разным расположением). Последовательность подключения облегчит монтаж:

1. Подключите нулевой проводник, который имеет синий цвет. Этот кабель не проходит через выключатель и крепится к светильнику или лампочке.
2. Подключение заземления, обычно контакт имеет желто-зелёный цвет. Он может отсутствовать в квартире или в двухжильном проводе, значит, пропускаем пункт.
3. Подключаем проводники с фазой. В одной клемме требуется зажать фазу, исходящую из элемента питания, а после фазную жилу, направленную к выключателю.
4. Подсоединяем оставшиеся 4 свободные жилы. Одна пара отходит от контактов, другая — проводка от люстры, лампочки или бра. Сначала нужно соединить один провод освещения и один провод от нужной клавиши. Тем же способом подсоедините оставшиеся два контакта.

Схема раздельное включение ламп от выключателей

Автор admin На чтение 11 мин Просмотров 1 Опубликовано 8 апреля 2023 Обновлено 7 апреля 2023

Содержание

1. Правила подключения двух ламп освещения к одному выключателю
2. Устройство выключателя
3. Обычный переключатель для одной лампы
4. Две лампы на один переключатель
5. Двухклавишный выключатель
6. Раздельное освещение
7. Люстра с несколькими рожками
8. Подключение от розетки
9. Подключение ламп с преобразователем
10. Как подключить лампочку к двум выключателям
11. Плюсы и минусы управления с нескольких точек
12. Какие выключатели применить
13. Проходной выключатель
14. Схема подключения двух приборов
15. Условия безопасности

Правила подключения двух ламп освещения к одному выключателю

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Источник

Как подключить лампочку к двум выключателям

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

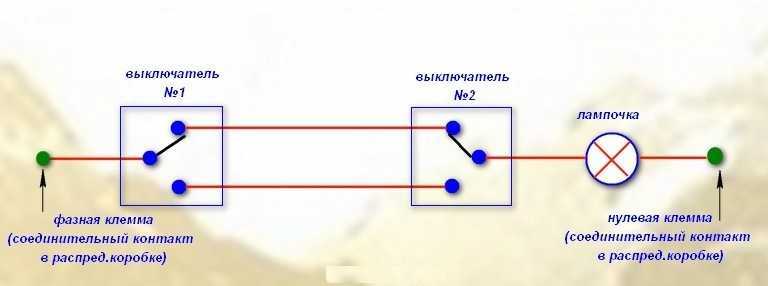

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

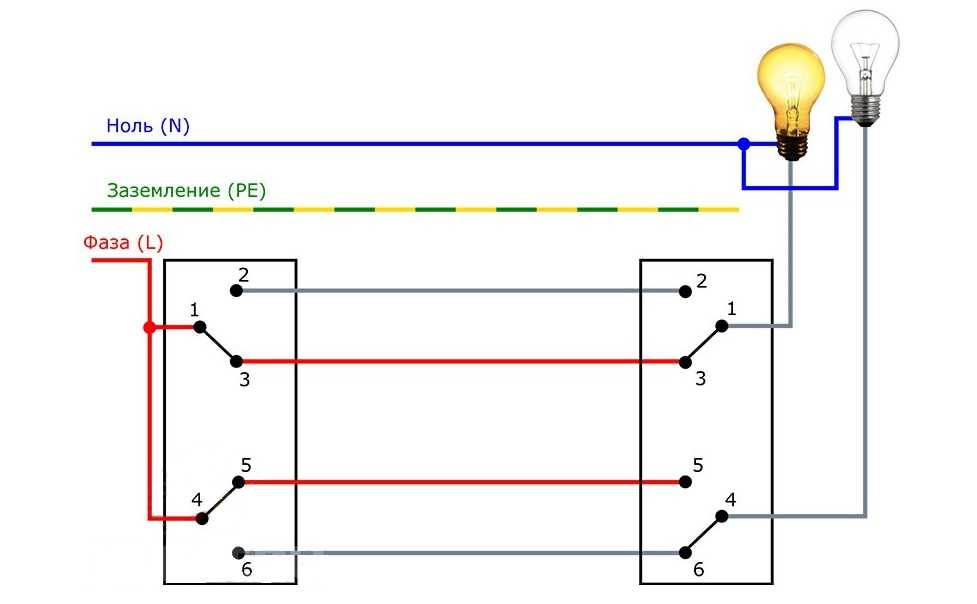

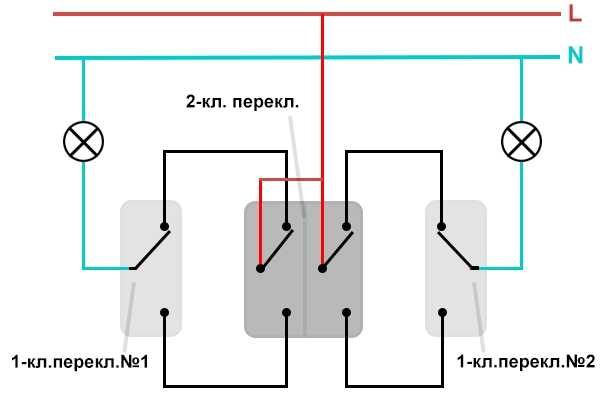

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключатель	Количество контактных групп	Наибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276	1	10
Jilion 9533456	1	10
Lezard DEMET с подсветкой, кремовый 711-0300-114	1	10
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES	1	10
Livolo VL-C701SR-14 Сенсорный	1	5

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Видео: Простой способ соединения 2 выключателей в одну лампу.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

Источник

Как управлять одной лампочкой из двух разных мест?

Что такое двухсторонние и трехсторонние схемы переключения?

Двустороннее переключение или (трехходовые схемы в США) соединение используется для управления электроприборами и оборудованием, таким как вентиляторы, точки освещения и т. д., из разных мест с помощью 2-позиционных и 3-позиционных переключателей. Наиболее распространенное использование двустороннего коммутационного соединения — это лестничная проводка, где световой точкой можно управлять из двух, трех или даже многих мест. Независимо от того, в каком положении находится электрический ток в двухпозиционном переключателе (ВКЛ или ВЫКЛ), подключенный прибор, такой как лампочка, может быть включен / выключен нажатием кнопки.

Пожалуйста, не убивайте меня, если я упомяну об этом 2-позиционный переключатель вместо 3-позиционный переключатель , поскольку все, что мы использовали, одно и то же для конкретных приложений.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Конструкция и работа 2- и 3-позиционного переключателя

В Северной Америке 2-направленный переключатель также известен как однополюсный однополюсный (SPST), а 3-полосный переключатель известен как однополюсный, Двойной бросок. Основная конструкция и принцип работы 2-позиционного переключателя показаны на (рис. 1) ниже.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Для такого рода монтажа электропроводки потребуются следующие требования.

• 1 № 4-позиционного переключателя (промежуточный как 3-ходовой в IEC)
• 2 номера трехпозиционных переключателей (двухпозиционные переключатели в NEC)
• 1 № лампочки
• Провода и кабели по необходимости.

Как подключить 2-позиционный переключатель (3-позиционный — США)?

Ниже приведена принципиальная схема подключения, показывающая, как подключить двухпозиционный (или трехпозиционный) выключатель и управлять лампочкой из двух разных мест.

Примечание:

• Та же цель может быть достигнута при использовании следующего двустороннего переключающего соединения на рис. 3.
• Подсоедините заземляющий провод к подключенному электроприбору, а также к выключателям (всегда на горячую линию или фазу) в соответствии с электротехническими нормами в вашем регионе.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Как управлять светом из двух мест?

Следующее двустороннее переключающее соединение может использоваться для той же цели, что и указанная выше на рис. 1, т. е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей. лампы из двух разных мест с помощью переключателей SPDT (также называемых 3-позиционным переключателем в NEC и 2-позиционным переключателем в IEC).

Схема подключения NEC

Схема подключения IEC

Кроме того, вы можете использовать два 3-позиционных комбинированных устройства (3-позиционный выключатель и розетка) для управления лампочкой из двух мест (NEC – США) следующим образом, где ( обе розетки всегда включены. )

Кроме того, вы можете использовать комбинацию двойных трехпозиционных выключателей для управления одной или двумя лампочками из двух мест, как показано на следующей схеме:

Похожие сообщения:

• Как управлять одной лампой из трех разных мест?
• Как управлять одной лампочкой из пяти или шести разных мест? – МЭК и НЭК?

Двустороннее переключение для управления светом из двух мест на лестнице

Как мы уже говорили выше, наиболее распространенное использование двухпозиционных переключателей — это управление точкой освещения из разных мест, таких как верхний и нижний этаж, т. е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Связанные руководства по установке электропроводки:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL-адрес скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

освещение — Как я могу управлять двумя светильниками с помощью одного и того же выключателя и одним из них по отдельности?

У меня две лампочки, скажем лампочка 1 и лампочка 2 , а также два переключателя, скажем переключатель 1 и переключатель 2 .

Я хочу, чтобы проводка была такой, чтобы при повороте переключателя 1 загорались обе лампочки, а при повороте переключателя 2 только лампочка 2 загорится.

Зачем мне это?

Есть место, откуда после возвращения забывают выключить лампочку. Еще одна лампочка, загоревшаяся по дороге, — хороший способ напомнить им о необходимости выключить свет. Лампочка в пути должна работать независимо, а лампочка на участке должна быть зависимой.

Что я умею

Я готов изготовить схемы (с компонентами), если их нет в продаже. Кроме того, я не хочу использовать расширенные опции, такие как датчики или пульты дистанционного управления.

• освещение
• выключатель
• цепь

12

На этой диаграмме показаны необходимые электрические соединения

способ преобразования их в провода зависит от ваших обстоятельств

8

Вот как я понимаю требования кверента:

 Переключатель 1 Переключатель 2 Лампа 1 Лампа 2
----- ----- ----- -----
 Выкл.  Выкл. Темно Темно
 Выкл ВКЛ Темно ГОРИТ
 ВКЛ ВЫКЛ ГОРИТ ГОРИТ
 горит горит горит горит


Это может быть связано с тем же оборудованием, которое используется для «трехсторонней» цепи.

Далее я предполагаю, что питание поступает на переключатель 1. Я также ссылаюсь на клеммы «линия» и «нагрузка» на простом переключателе — они не отмечены, просто выберите.

Проложите кабель 14/3 (или аналогичный) между распределительными коробками. Я предполагаю, что цвета белый, черный, красный.

На выключателе 1 соедините рабочий нейтраль с нулевым проводом лампы 1 И с белым проводом кабеля 14/3. Установите простой («двухсторонний») выключатель. Подсоедините горячее обслуживание к клемме «линия» на выключателе И к черному проводу кабеля 14/3. Подсоедините клемму «нагрузка» на выключателе к горячему проводу к лампочке 1 И к красному проводу в кабеле 14/3.

На выключателе 2 соедините белый провод кабеля 14/3 с нулевым проводом лампы 2. Установите «трехпозиционный» (однополюсный двухпозиционный) переключатель.
