Как сделать бортовой компьютер для автомобиля на базе Arduino. Какие функции он может выполнять. Какие компоненты потребуются для сборки. Как правильно подключить и запрограммировать устройство.

Возможности бортового компьютера на Arduino

Бортовой компьютер на базе Arduino — это универсальное устройство, которое может значительно расширить функционал автомобиля. Рассмотрим основные возможности такого компьютера:

  • Отображение текущей скорости движения
  • Расчет и вывод данных о расходе топлива
  • Измерение температуры охлаждающей жидкости
  • Мониторинг напряжения бортовой сети
  • Вывод информации о пробеге
  • Контроль давления масла
  • Измерение температуры воздуха за бортом
  • Отображение оборотов двигателя

Дополнительно можно реализовать функции бортового журнала, напоминания о техобслуживании, предупреждения о превышении скорости и многое другое. Возможности ограничены только фантазией разработчика.

Необходимые компоненты для сборки

Для создания бортового компьютера на Arduino потребуются следующие основные компоненты:


  • Плата Arduino (например, Arduino Mega 2560)
  • LCD-дисплей для вывода информации
  • Датчики (температуры, давления, оборотов и др.)
  • Модуль Bluetooth HC-05 для связи со смартфоном
  • Преобразователь напряжения для питания от бортовой сети
  • Провода и разъемы для подключения
  • Корпус для размещения устройства

Точный набор компонентов зависит от желаемого функционала. Можно начать с базового набора и постепенно расширять возможности устройства.

Подключение датчиков к Arduino

Правильное подключение датчиков — важный этап создания бортового компьютера. Как это сделать:

  1. Датчик температуры охлаждающей жидкости подключается к аналоговому входу Arduino.
  2. Для измерения напряжения бортовой сети используется делитель напряжения.
  3. Датчик оборотов двигателя подключается к цифровому входу для измерения частоты.
  4. Датчик скорости можно подключить к прерыванию Arduino для точного измерения.
  5. Датчик давления масла подключается через АЦП к аналоговому входу.

Важно использовать защитные резисторы и стабилизаторы напряжения для предотвращения повреждения Arduino.


Программирование бортового компьютера

Программирование является ключевым этапом создания бортового компьютера. Основные шаги:

  1. Настройка связи с датчиками и считывание данных
  2. Обработка и фильтрация полученных значений
  3. Расчет необходимых параметров (расход топлива, пробег и др.)
  4. Вывод информации на дисплей
  5. Реализация пользовательского интерфейса с кнопками управления
  6. Добавление звуковой и световой сигнализации

Код пишется в среде Arduino IDE на языке C++. Рекомендуется использовать готовые библиотеки для работы с дисплеем, датчиками и другими модулями.

Установка бортового компьютера в автомобиль

Процесс установки бортового компьютера на Arduino в автомобиль включает следующие этапы:

  1. Выбор места для размещения дисплея и блока управления
  2. Прокладка проводки от датчиков к Arduino
  3. Подключение питания от бортовой сети через преобразователь
  4. Монтаж датчиков в необходимых точках автомобиля
  5. Настройка и калибровка устройства под конкретный автомобиль

Важно обеспечить надежную фиксацию всех компонентов и защиту от вибрации. Рекомендуется использовать автомобильные разъемы для удобства обслуживания.


Преимущества самодельного бортового компьютера

Создание бортового компьютера на Arduino своими руками имеет ряд преимуществ:

  • Низкая стоимость по сравнению с готовыми решениями
  • Возможность реализации уникального функционала
  • Простота модернизации и добавления новых функций
  • Получение опыта в электронике и программировании
  • Глубокое понимание работы автомобильных систем

Самостоятельная разработка позволяет создать устройство, максимально отвечающее потребностям конкретного автовладельца.

Типичные проблемы и их решение

При создании бортового компьютера на Arduino могут возникнуть некоторые сложности. Рассмотрим основные проблемы и способы их решения:

  • Неточные показания датчиков — требуется дополнительная калибровка
  • Сбои в работе при запуске двигателя — необходима защита от помех
  • Зависание устройства — добавить функцию перезагрузки
  • Быстрый разряд аккумулятора — оптимизировать энергопотребление
  • Неудобное управление — доработать интерфейс пользователя

Большинство проблем решается программными методами или небольшими доработками схемы. Важно проводить тщательное тестирование устройства перед установкой в автомобиль.



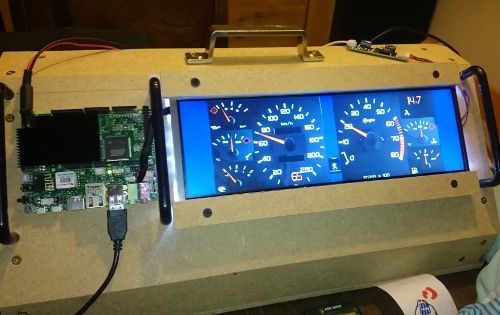

⭐ Как сделать бортовой компьютер на Arduino

Технологии не стоят на месте и сегодня автолюбителям нашей страны и в целом СНГ предлагается множество различных вариантов для совершенствования своих «железных коней». Одним из таковых является Arduino. Это устройство представляет собой инструмент, использующийся для проектирования электронных устройств. В случае с автомобилем проектирование обычно осуществляется на лобовое стекло. Как сделать бортовой компьютер на Arduino и как его правильно настроить — читайте в этой статье.

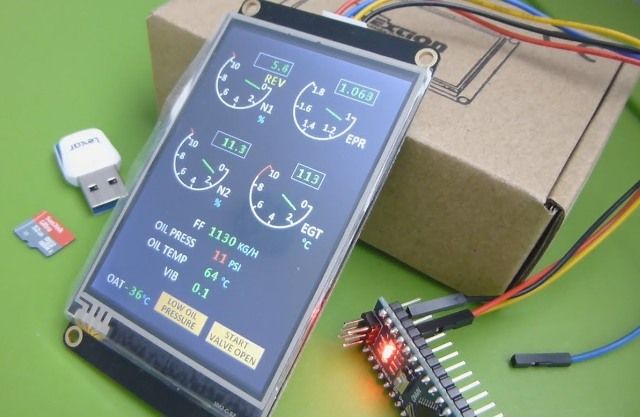

Идеи для авто на основе маленькой платы с маленьким процессором — Arduino

Компы давно и плотно вошли в нашу жизнь. Аппаратная платформа Arduino — это одна из последних разработок с открытым программным кодом, которая построена на обычной печатной схеме. Подробнее о том, как с помощью такой платы сделать разные устройства для авто, мы расскажем далее.

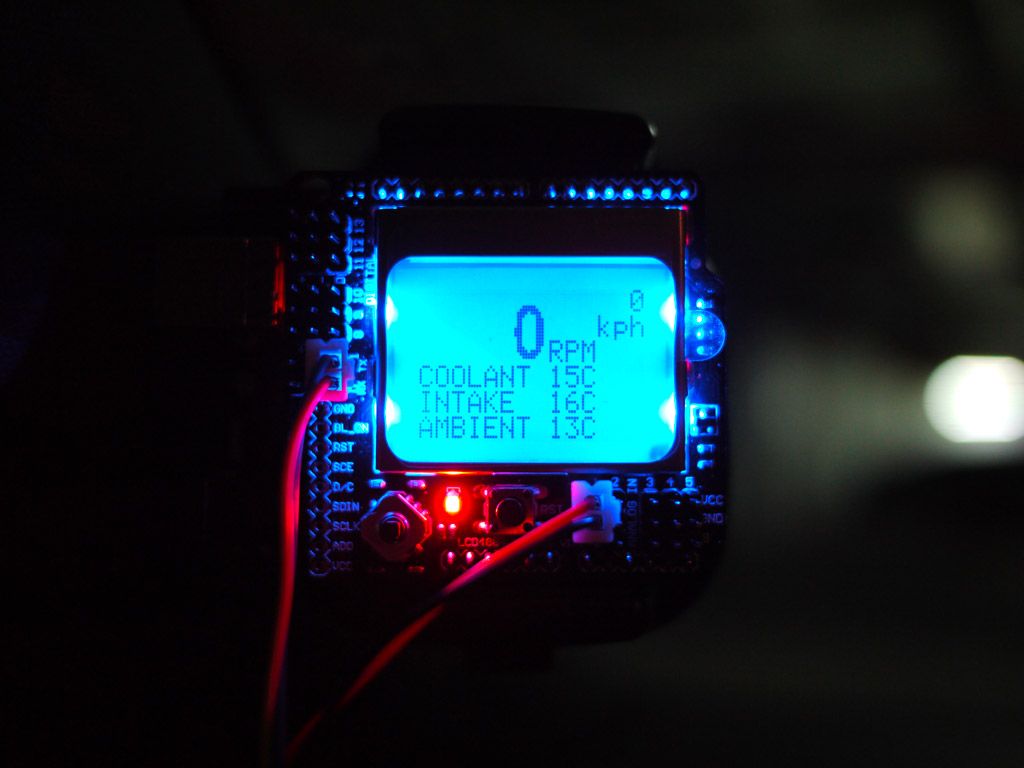

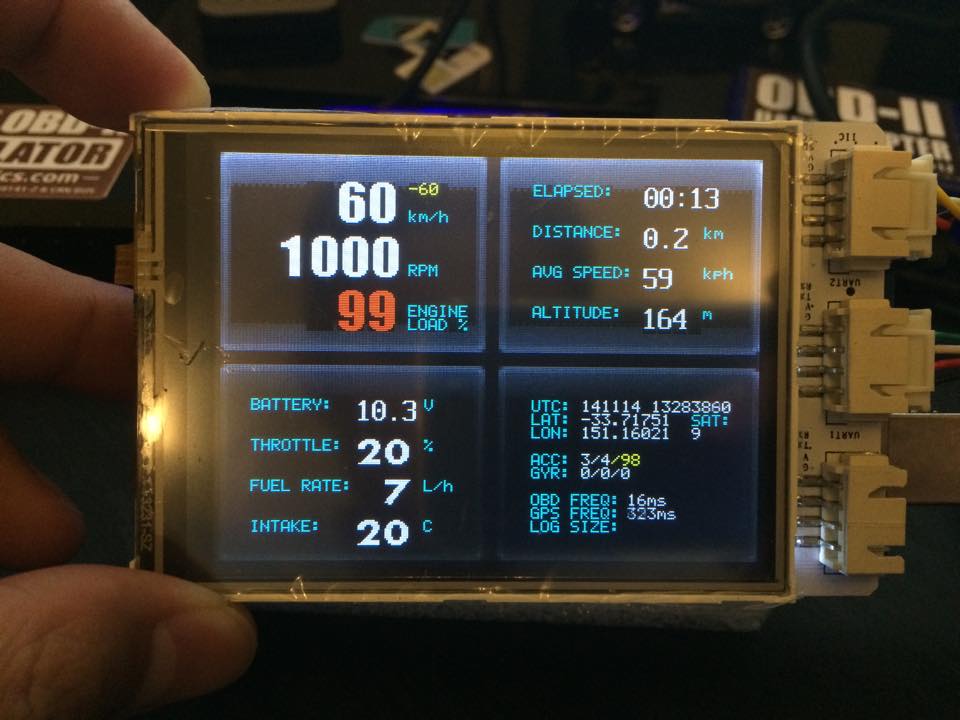

С помощью платы Arduino можно соорудить автомобильный бортовой компьютер, который сможет:

— рассчитать расход горючего;
— вывести информацию о температуре антифриза;
— рассчитать скорость движения, а также расстояние поездки;
— вывести потраченное горючее за определенный километраж;
— определить обороты мотора и т. д

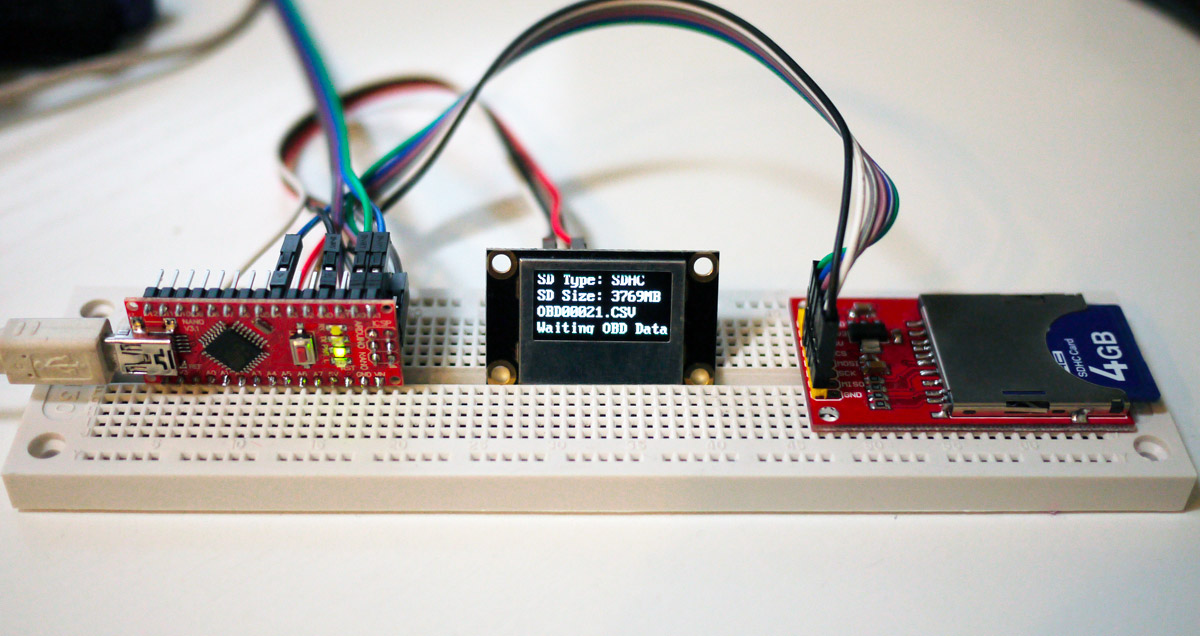

Помимо устройства Arduino вам также потребуется жидкокристаллический модуль, адаптер Блютуз НС-05, а также сканер ELM327 и резисторное устройство на 10 кОм. Разумеется, необходимо приготовить и звуковой индикатор, монтажные провода и сам корпус устройства.

Процедура сборки осуществляется следующим образом:

1)Сначала настраиваем Блютуз адаптер. К пинам устройства нужно припаять провода — к двум нижним и верхним контактам.

2) Сам модуль подключается к плате для настройки, для этого необходимо открыть программу Arduino IDE 1.0.6 или любую другую версию, после его залить скетч в схему через USB-выход.

3) Когда загрузка будет завершена, нужно зайти в меню Сервис — Монитор порта и выставить скорость 9600.

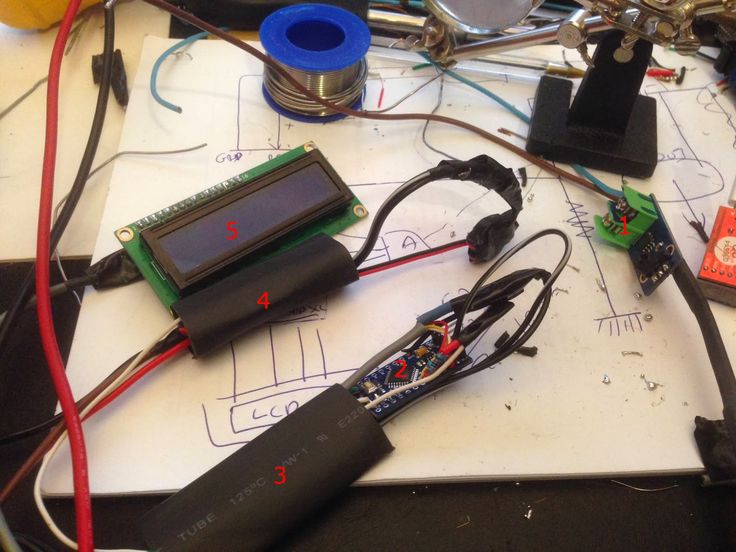

4) Затем собирается схема с платой, адаптером и заранее подготовленным дисплеем. Сначала подключается Блютуз адаптер.

5) После этого в схему добавляется дисплей. Более подробное описание подключения вы найдете на фото ниже.

6) Резисторный элемент на 10 кОм используется для управления яркостью и контрастностью дисплея. Поэтому при первом подключении вы можете заметить, что изображения нет, если это так, то его нужно просто настроить путем поворота резистора.

7) Далее, производится подключение дополнительной клавиши, которая будет выполнять функцию переключения экранов с информацией. Один контакт от кнопки идет к элементу GND, второй — к контакту 8) Чтобы подключить бипер, плюсовой контакт соединяется с 13 пином, а минусовой — с GND.

9)Затем, используя то же программное обеспечение Arduino IDE 1.0.6, нужно залить скетч. Теперь вам остается только настроить бортовой компьютер и подключить его к автомобилю.

GPS-трекер

Чтобы собрать GPS-трекер на базе Arduino, вам потребуется:

сама плата, процесс описан на примере модели Mega 2560;
модуль GSM/GPRS, который будет использоваться для передачи данных на сервер;
а также Arduino GPS-приемник, в примере мы рассмотрим модель SKM53.

Как производится подключение схемы:

1)Сначала осуществляется подключение модуля к основной плате, по умолчанию установлена скорость передачи данных 115200.
2)После подключения нужно включить девайс и установить одинаковую скорость для всех портов — как последовательных, так и программных.
3)GSM передатчик подключается к контактам 7 и 8 на основной микросхеме.
4)Затем производится настройка модуля путем ввода команд. Все команды мы описывать не будем, их и так можно найти в Интернете без проблем. Рассмотрим только самые основные. AT+SAPBR=3,1,«CONTYPE»,«GPRS» — команда определяет тип подключения, в данном случае это GPRS. AT+SAPBR=3,1,«APN»,«internet.***.ru», где *** — это адрес оператора мобильной сети, который будет использоваться. AT+HTTPINIT — по этой команде производится инициализация HTTP.
Нужно отметить один нюанс — при написании серверной составляющей интерфейса, желательно предусмотреть прием и выведение данных для нескольких адаптеров. Нужно установить переключатель на три позиции, это даст возможность получать данные от восьми автомобилей.
5)Затем производится написание скетча на микросхеме. Сам скетч также можно найти в Сети, писать его необязательно. Учтите, если будут использоваться два активных последовательных порта, это может привести к ошибкам в передачи и отправке информации.

Парктроник

Чтобы соорудить парктроник, вам потребуются такие составляющие:

сама микросхема;
ультразвуковое устройство, в данном случае это дальномер HC-SR04:
шесть светодиодных элементов;
шесть резисторных элементов сопротивлением на 220 Ом;
соединительные провода типа «папа-папа»;
пьезодинамический элемент;
макетная схема для сборки.

Элементы для сборки парктроника на Arduino
Элементы для сборки парктроника на Arduino

Процедура сборки выглядит следующим образом:

1)Для начала на макетной схеме необходимо установить светодиодные элементы, подготовленные заранее. Отрицательный контакт у всех светодиодов будет общим. Короткий контакт — катод — следует подключить к отрицательной шине, которая имеется на макетной плате.
К более длинным контактам диодов, то есть анодам, необходимо подключить резисторные элементы на 200 Ом, если вы не будете их использовать, это приведет к перегоранию диодов.
2)На центральной части производится монтаж ультразвукового устройства. На этом контроллере есть четыре контакта. Vcc — это контакт питания на пять вольт, Echo — это выходной контакт, Trig — это вход, а GND — это заземление.
3)После того, как дальномер будет установлен, к его выходам следует подключить проводку. В частности, контакт Echo подключается к выходу 13, Trig — к 12 контакту. GND, соответственно, необходимо соединить с заземлением, которое имеется на схеме контроллера, а оставшийся выход Vcc соединяется с 5-вольтовым питанием на плате Arduino.
4)После выполнения этих действий нужно соединить проводку с контактами резисторных элементов. А также они подключаются последовательным образом к пинам на плате — используются пины от 2 до 7.
5)Следующим этапом будет подключение пьезопищалки, которая и будет предупреждать водителя о приближении к препятствию. Минусовой выход, как вариант, можно будет объединить с отрицательным контактом установленного ранее дальномера. Что касается положительного контакта, то он соединяется с пином под номером 11 на микросхеме.
6)Для того, чтобы устройство в конечном итоге работало в нормальном режиме, дополнительно нужно будет написать, после чего загрузить код программы в плату. В этом коде необходимо точно указать дистанцию, при приближении к которой начнут загораться диодные элементы и будет срабатывать пищалка. Причем тональность пищалки должна быть разной, чтобы водитель мог узнать, когда приближение к препятствию будет критическим. Сам код либо пишется самостоятельно, либо берется уже готовый вариант из Интернета. Вариантов скетчей очень много, вам нужно только выбрать наиболее подходящий для вашего устройства .

Заключение

Как видите, микроплата Arduino — это универсальный вариант, с помощью которого можно создать множество различных девайсов. Помимо вышеописанных устройств, вы также можете соорудить спидометр, который будет выдавать информацию о скорости прямо на лобовое стекло, кнопку старт-стоп, и даже сигнализацию для транспортного средства. В целом вариантов очень много, если подойти к вопросу изготовления самодельного гаджета правильно, то у вас все получится.
