Зачем нужен вольтметр в автомобиле. Какие бывают типы автомобильных вольтметров. Как правильно выбрать и установить вольтметр в машину. На что обратить внимание при покупке прибора.
Для чего нужен вольтметр в автомобиле
Вольтметр — это важный диагностический прибор для любого автомобиля. Он позволяет контролировать напряжение бортовой сети и своевременно выявлять проблемы с электрооборудованием. Но почему же измерение напряжения так важно?
Основные задачи автомобильного вольтметра:
- Контроль заряда аккумулятора
- Проверка работы генератора
- Диагностика проблем с электрикой
- Предотвращение разрядки АКБ
Зная точное напряжение бортовой сети, водитель может оценить состояние аккумулятора и вовремя его подзарядить или заменить. Также вольтметр помогает определить неисправности генератора или регулятора напряжения.
Какие бывают типы автомобильных вольтметров
На рынке представлено множество моделей вольтметров для автомобилей. Их можно разделить на несколько основных типов:
1. Аналоговые (стрелочные) вольтметры
Классический вариант с круглым циферблатом и стрелкой. Просты в использовании, но менее точны по сравнению с цифровыми.
2. Цифровые вольтметры
Отображают напряжение в виде числа на LED-дисплее. Обеспечивают высокую точность измерений.

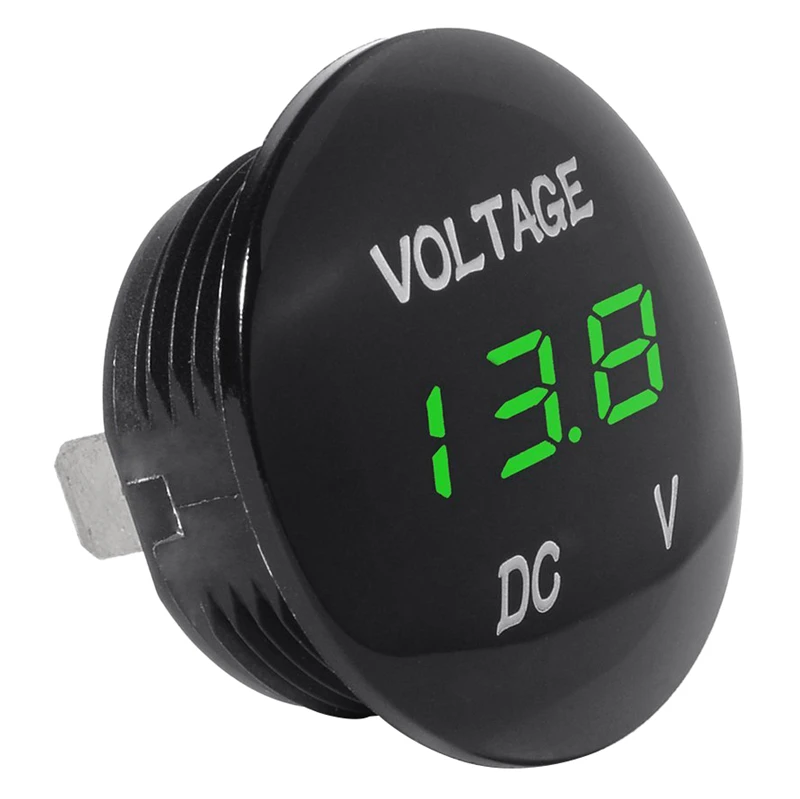

3. Встраиваемые вольтметры
Монтируются в приборную панель автомобиля. Выглядят эстетично, но требуют сложной установки.
4. Вольтметры-прикуриватели
Подключаются через гнездо прикуривателя. Просты в установке, но занимают разъем.
Как правильно выбрать автомобильный вольтметр
При выборе вольтметра для своего автомобиля стоит учитывать несколько важных факторов:
Диапазон измерений
Для 12-вольтовой сети автомобиля оптимален диапазон 8-18 В. Для 24-вольтовой системы грузовиков — 16-32 В.
Точность измерений
Хороший автомобильный вольтметр должен обеспечивать точность ±0,1 В или лучше.
Тип индикации
Цифровые модели удобнее и точнее аналоговых. LED-дисплей должен быть ярким и контрастным.
Способ установки
Встраиваемые вольтметры выглядят эстетичнее, но сложнее в монтаже. Вольтметры-прикуриватели проще установить.
Дополнительные функции
Некоторые модели оснащены термометром, часами, USB-разъемами для зарядки гаджетов.
Установка вольтметра в автомобиль своими руками
Процесс установки вольтметра зависит от выбранной модели, но в общем случае включает следующие этапы:
- Выбор места установки (приборная панель, консоль и т.д.)
- Подключение питания к бортовой сети автомобиля
- Монтаж вольтметра в выбранное место
- Проверка работоспособности прибора
При самостоятельной установке важно соблюдать полярность подключения и использовать предохранители для защиты электроники.
Как пользоваться автомобильным вольтметром
Правильная интерпретация показаний вольтметра поможет вовремя выявить проблемы с электрооборудованием автомобиля.
Нормальные показания вольтметра:
- 12,6-12,8 В — полностью заряженный аккумулятор
- 13,8-14,2 В — нормальная работа генератора
- 14,4-14,7 В — ускоренный заряд АКБ
Отклонения от нормы:
- Менее 12,4 В — аккумулятор разряжен
- Более 14,8 В — перезаряд, неисправен регулятор напряжения
- Менее 13,5 В при работающем двигателе — проблемы с генератором
Популярные модели автомобильных вольтметров
На рынке представлено множество моделей вольтметров от разных производителей. Рассмотрим несколько популярных вариантов:
1. KONNWEI KW206
Компактный цифровой вольтметр с LED-дисплеем. Подключается через прикуриватель, имеет USB-разъем для зарядки устройств.
2. Vgate iCar Pro Bluetooth
Умный вольтметр с Bluetooth-подключением к смартфону. Позволяет отслеживать напряжение через мобильное приложение.
3. RING Automotive RMV1
Аналоговый вольтметр для врезки в приборную панель. Имеет классический дизайн и подсветку шкалы.
Преимущества использования вольтметра в автомобиле
Установка вольтметра в машину дает владельцу ряд важных преимуществ:
- Своевременное выявление проблем с электрикой
- Предотвращение внезапной разрядки аккумулятора
- Контроль работы генератора и других электросистем
- Экономия на ремонте электрооборудования
- Повышение безопасности эксплуатации автомобиля
Таким образом, вольтметр — это недорогое, но очень полезное устройство для любого автомобилиста. Он помогает следить за состоянием электрооборудования и вовремя выявлять неисправности.
Часто задаваемые вопросы об автомобильных вольтметрах
Сколько должен показывать вольтметр на заведенной машине?
На работающем двигателе показания должны быть в пределах 13,8-14,2 В. Это говорит о нормальной работе генератора и зарядке аккумулятора.
Нужно ли отключать вольтметр при длительной стоянке?
Большинство современных вольтметров имеют очень низкое энергопотребление и могут быть постоянно подключены. Но при длительной стоянке рекомендуется отключать прибор во избежание разрядки аккумулятора.
Может ли вольтметр показывать неправильные значения?
Да, вольтметр может давать неверные показания из-за неисправности самого прибора или проблем с подключением. Поэтому важно периодически проверять его точность с помощью мультиметра.
Вольтметр цифровой автомобильный в категории «Контрольно-измерительные приборы»
Цифровой вольтметр автомобильный врезной DC 12 V-24 V измеритель напряжения для авто,грузовика цвет Зеленый
Доставка по Украине
445 грн
Купить
Цифровой вольтметр для автомобиля в прикуриватель автомобильный AA618
На складе
Доставка по Украине
238 грн
197.54 грн
Купить
Универсальный цифровой вольтметр автомобильный врезной DC 4.5 V — 30V измеритель напряжения для авто зеленый
Доставка по Украине
385 грн
Купить
Вольтметр цифровой с проводом 6-12-24 V (3 знака)
Доставка из г. Днепр
138 грн
Купить
Высокоточный цифровой автомобильный ВОЛЬТМЕТР 12 В — 24 В (4-х разрядный, до 100 В, 40 x 23 мм)
На складе в г. Ровно
Доставка по Украине
200 грн
Купить
Вольтметр автомобильный цифровой 12В 24В АПрИ mini зелёный для легкового и грузового транспорта
Доставка из г.
Харьков
230 грн
Купить
Высокоточный цифровой автомобильный ВОЛЬТМЕТР 12 В — 24 В (4-х разрядный, до 100 В, 60 x 29 мм)
На складе в г. Ровно
Доставка по Украине
250 грн
Купить
4 в 1- Автомобильное Зарядное+ Вольтметр+термометр+амперметр цифровой 12V -24В
Доставка из г. Житомир
от 177 грн
Купить
Цифровой автомобильный вольтметр 12В в прикуриватель (вкл/выкл)
Доставка по Украине
189 грн
Купить
LED Автомобильный светодиодный цветной цифровой дисплей Вольтметр Напряжение Датчик DC 12V водонепроницаемый
Доставка по Украине
384 грн
Купить
Цифровой автомобильный вольтметр 12В
Доставка по Украине
221 грн
Купить
Вольтметр автомобильный цифровой 12В 24В АПрИ mini красный для легкового и грузового транспорта
Доставка по Украине
230 грн
Купить
Высокоточный цифровой автомобильный ВОЛЬТМЕТР 12 В — 24 В (4-х разрядный, до 100 В, 60 x 29 мм)
На складе в г.
Ровно
Доставка по Украине
250 грн
Купить
Вольтметр автомобильный врезной DC5V-48V светодиодный LED цифровой . Белый .
Доставка по Украине
250 грн
Купить
Универсальный цифровой вольтметр автомобильный врезной DC 4.5 V — 30V измеритель напряжения для авто красный
Доставка по Украине
265 грн
Купить
Смотрите также
Цифровой вольтметр автомобильный врезной DC 5 V-48 V измеритель напряжения для авто сенсорная кнопка
Доставка из г. Нежин
325 грн
Купить
Высокоточный цифровой автомобильный ВОЛЬТМЕТР 12 В — 24 В (4-х разрядный, до 100 В, 60 x 29 мм)
На складе в г. Ровно
Доставка по Украине
250 грн
Купить
Цифровой вольтметр автомобильный врезной DC 5 V-48 V измеритель напряжения для авто сенсорная кнопка
Доставка по Украине
275 грн
Купить
Цифровой автомобильный вольтметр в прикуриватель 24 вольта (вкл/выкл)
Доставка по Украине
229 грн
Купить
Вольтметр автомобильный врезной DC5V-48V светодиодный LED цифровой .
красный .
Доставка по Украине
250 грн
Купить
Цифровой автомобильный вольтметр 24В AYRO для грузового транспорта
Доставка по Украине
360 грн
Купить
Тахометр для авто Штурман 3 (вольтметр, тахометр цифровой, тахометр электронный автомобильный)
Доставка из г. Славута
299 грн
249 грн
Купить
Вольтметр автомобильный врезной DC5V-48V светодиодный LED цифровой . зеленый.
Доставка по Украине
255 грн
Купить
Вольтметр с термометром автомобильный в прикуриватель
Доставка из г. Полтава
234.50 грн
Купить
Цифровой автомобильный вольтметр встраиваемый 12В 24В колір у наявності уточнюйте
Доставка по Украине
120 грн
Купить
Цифровой автомобильный вольтметр 12В AYRO
Доставка по Украине
320 грн
Купить
Тахометр для авто Штурман 5 (вольтметр, часы, тахометр цифровой, тахометр электронный автомобильный)
Доставка из г. Славута
299 грн
279 грн
Купить
Вольтметр автомобильный в прикуриватель VST 706 — 4 в машину Термометр с подсветкой (5456)
На складе в г.
Житомир
Доставка по Украине
511 грн
332.15 грн
Купить
Цифровой автомобильный вольтметр термометр в прикуриватель VST 706 Зеленый/Красный
Доставка по Украине
400 грн
339 грн
Купить
Вольтметр в автомобиль – как установить
Величина напряжения бортовой сети автомобиля является одной из самых важных эксплуатационных характеристик, так как недостаточное напряжение аккумулятора не позволит запустить двигатель и пользоваться электроприборами.
Несмотря на важность контроля напряжения в бортовой сети, как правило, производители автомобилей не устанавливают вольтметр, тем самым лишая водителя возможности контролировать исправность генератора и степень заряда аккумулятора, что особенно актуально в зимнее время.
Кто попадал в подобную ситуацию зачастую приобретают автомобильный вольтметр, который подключается к бортовой сети путем вставления в гнездо прикуривателя, что не очень удобно, так как занимается единственное гнездо.
В результате приходится приобретать разветвитель, позволяющий подключать несколько электроприборов, что не удобно.
Многие годы я контролировал напряжения в авто с помощью вольтметра, установленного в гнездо с помощью разветвителя и в конечном итоге, решил установить дополнительное гнездо прикуривателя и заодно вмонтировать стационарный вольтметр. Приобретенным опытом решил поделиться с вами.
Зависимость степени заряда автомобильного аккумулятора
от величины напряжения на его выводах
Существует несколько способов определения остаточного уровня заряда кислотного автомобильного аккумулятора. Из них самым простым является измерение напряжения на его выводах через шесть часов после снятия нагрузки (после остановки двигателя и выключения всех электроприборов или окончания зарядки от ЗУ).
Если в автомобиле есть вольтметр, то достаточно утром, перед пуском двигателя глянуть на прибор и сразу станет понятно на сколько заряжен аккумулятор и не пора ли его зарядить от зарядного устройства чтобы быть уверенным в завтрашнем дне.
| Таблица оценки степени заряда аккумулятора по напряжению | ||||||
|---|---|---|---|---|---|---|
| Напряжение аккумулятора, В |
6 | 6,32 | 6,22 | 6,12 | 6,03 | <6,0 |
| 12 | 12,65 | 12,35 | 12,10 | 11,95 | <11,7 | |
| 24 | 25,28 | 24,71 | 24,22 | 23,91 | <23,4 | |
| Температура замерзания, °С | -58 | -40 | -28 | -15 | -10 | |
| Степень заряда, % | 100 | 75 | 50 | 25 | 0 | |
В таблице представлены данные для кислотных аккумуляторов с рабочим напряжением 6, 12 и 24 В. Данные справедливы при температуре 20-25°С. При снижении температуры аккумулятора его емкость будет занижена.
Например, если вольтметр показал напряжение бортовой сети автомобиля 12,35 В, то можно не беспокоится, а если ниже 11,95 В, то надо незамедлительно зарядить аккумулятор.
После запуска двигателя нужно еще раз глянуть на вольтметр, при исправном генераторе напряжение должно быть по стандарту 14,1±0,2 В. Если меньше 13,9 В или больше 14,3 В, то нужно уточнить в документации какое допускается напряжение при работе генератора в бортовой сети Вашей модели автомобиля. Если измеренная величина напряжения не укладывается в допуск, то нужно протестировать работу генератора.
Выбор вольтметра
Существует два способа подключения вольтметра к бортовой сети автомобиля: — через гнездо прикуривателя и монтаж вольтметра на торпедо автомобиля.
На фотографии справа изображен вольтметр для гнезда прикуривателя, а в середине – стационарный вольтметр, который я установил в свой автомобиль. Фото сделано на столе в мастерской после установки вольтметра и калибровки его показаний.
Для тех, кто сомневается в целесообразности установки я бы посоветовал сначала приобрести вольтметр, подключаемый через гнездо прикуривателя. Его легко подключить и снять в случае необходимости подключения других электроприборов.
Есть вольтметры для прикуривателя, в корпусе которых имеются USB разъемы для питания и зарядки электронных устройств. В случае необходимости стоит приобретать такой, но в них не всегда вольтметр показывает напряжение, а просто высвечивается число в качестве индикатора. Это сразу обнаруживается, так как показание вольтметра-индикатора никогда не изменяется.
В результате был выбран вольтметр для автомобиля, показанный на фотографии. Это скрин со страницы товара. При выборе руководствовался диапазоном измеряемого напряжения постоянного тока, геометрическим размером, цветом свечения, возможностью калибровки, отзывами покупателей и ценой.
Преимуществом выбранной модели вольтметра являлось подключение с помощью разъема, что позволяло подключать и отключать его от бортовой сети без пайки и винтов.
Структурная схема подключения вольтметра
к бортовой сети автомобиля
Наиболее доступный способ подключения вольтметра к бортовой сети автомобиля для автолюбителя является подключение к разъему подключения гнезда прикуривателя.
Тут не требуется знаний, достаточно с соблюдением полярности аккуратно соединить провода от вольтметра с проводами, идущими к разъему прикуривателя.
На фотографии показана структурная схема подключения вольтметра к бортовой сети автомобиля. Таким способом подключается как вольтметр, вставляемый в разъем прикуривателя, так и установленный стационарно.
Когда ключа нет в замке зажигания вольтметр обесточен. При установке ключа в замок и повороте на одну позицию питающее напряжение от аккумулятора подается на обмотку реле, которое срабатывая замыкает цепь от аккумулятора до гнезда прикуривателя. Предохранитель служит для защиты электропроводки в случае перегрузки или короткого замыкания.
Таким образом вольтметр подключается к выводам аккумулятора, а другие электроприборы еще не включены, что позволяет измерять напряжение на выводах аккумулятора без его нагрузки. Десятки миллиампер, которые потребляет сам вольтметр, реле и система охраны в данном случае влияния не оказывает.
Установка и подключение в автомобиле
стационарного вольтметра
При выборе вольтметра для автомобиля нужно было в первую очередь определиться с его размерами. В съемной панели для гнезд прикуривателей было прямоугольное отверстие, в которое удобно было установить вольтметр. Нужно было узнать возможность установки и его размеры, но отверстие было закрыто заглушкой.
Аккуратно вытащить заглушку не получилось и пришлось извлекать всю панель. Оказалось, что защелки заглушки находились глубоко и отжать их не было возможности.
В результате удалось подобрать вольтметр, подходящий не только по геометрическим, но и по всем остальным техническим характеристикам. При размере прямоугольного отверстия 40× 22 мм размер корпуса вольтметра составил 21×38 мм, идеальное совпадение.
После получения вольтметр был установлен в панель автомобиля, подошел идеально с небольшими зазорами. Для надежного закрепления при установке вольтметра в панель по периметру его корпуса был нанесен силикон черного цвета.

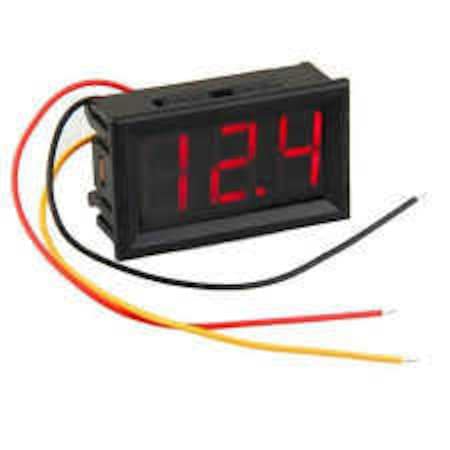

Так как от вольтметра шло три провода надо было разобраться на какие подавать питающее напряжение, а какой провод является измерительным. Обычно провод черного цвета является общим (минусом), а на красный подают положительный потенциал. Не гласное правило подтвердилось, индикатор вольтметра засветился нулями.
После соединения желтого провода с красным и подачи напряжения на них напряжения +12 В, на индикаторе высветилась величина подаваемого напряжения 12 В, как видно, с достаточно высокой точностью.
На плате вольтметра рядом с разъемом имелся подстрочный резистор, предназначенный для калибровки показаний. Так как под руками был высокоточной вольтметр была проведена дополнительная калибровка, хотя вольтметр и так показывал с достаточной точностью.
Для интереса измерял ток потребления вольтметром, он составил 9 мА, что незначимо. Для сравнения, самая маленькая лампочка накаливания в автомобиле потребляет ток около 500 мА, а одна фара – 5000 мА.
После монтажа в панель провода вольтметра были припаяны к проводам, подающим питающее напряжение на гнездо прикуривателя.
Красный и желтый провода были припаяны к зеленому, идущему на центральный вывод прикуривателя (плюс), а черный к черному, идущий на его боковую клемму (минус).
После пайки оголенные места проводов были покрыты изоляционной лентой. На фотографии показан вид на снятую панель после установки вольтметра и дополнительного гнезда прикуривателя. Установка гнезда выполнялась одновременно с установкой вольтметра, этому посвящена отдельная статья.
На последнем шаге снятая ранее панель была возвращена в торпедо автомобиля. Внешний вид панели с установленным вольтметром и дополнительным гнездом прикуривателя вы видите на фотографии. Получилось отлично, теперь появилась возможность мимоходом постоянно контролировать работу генератора и состояние аккумулятора автомобиля, да и панель торпедо немного оживилась.
Манометр— Напряжение (Универсальный) | Автозапчасти O’Reilly
Сравнить
Вольтметр Equus 2 дюйма
Сравнить
Вольтметр Equus 2 дюйма
Сравнить
Вольтметр Equus 2 дюйма
Сравнить
Auto Meter Autogage Вольтметр
Сравнить
Вольтметр Equus 2-5/8 дюйма
Сравнить
Auto Meter Autogage Вольтметр
Сравнить
Auto Meter Ultra-Lite Вольтметр
Сравнить
Автометр Вольтметр серии Z
Сравнить
Дорман ПОМОГИТЕ! Цифровой вольтметр
Сравнить
Auto Meter C2 Вольтметр, калибр
Сравнить
Auto Meter Ultra-Lite Вольтметр
Сравнить
Вольтметр Auto Meter Sport-Comp
Сравнить
Auto Meter Autogage Вольтметр
Сравнить
Автометр Вольтметр Жгут проводов
Сравнить
Auto Meter Вольтметр серии Z, калибр
Сравнить
Автометр Кобальтовый вольтметр
Сравнить
Автометр Вольтметр
Сравнить
Жгут проводов автометра
Сравнить
Автометр Вольтметр
Сравнить
Auto Meter Вольтметр из углеродного волокна
Сравнить
Автометр Вольтметр из углеродного волокна
Сравнить
Автометр C2 Вольтметр
Сравнить
Фантомный вольтметр Auto Meter
Сравнить
Auto Meter Ultra-Lite Вольтметр
ЦИФРОВОЙ ВОЛЬТМЕТР D4S — Магазин Down4Sound
(47 отзывов) Написать обзор
ЦИФРОВОЙ ВОЛЬТМЕТР D4S
Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Требуется
Тема обзора Требуется
Комментарии Требуется
- Артикул:
- ВЛТМЕТР
Рекомендуемая производителем розничная цена: 19,99 долларов США
В НАСТОЯЩЕЕ ВРЕМЯ: $9,99
— Вы экономите
$10.
00
Часто покупают вместе:
- Описание
- 47 отзывов
Описание
После длительных испытаний на собственных автомобилях я с гордостью могу предложить цифровые вольтметры Down4sound!
Я попробовал несколько других с плохими результатами… и, к сожалению, некоторые из них очень популярны. Это основная причина, по которой я хотел протестировать свои
, прежде чем выставлять их на продажу!
Возможность работы со всеми аудиосистемами вашего автомобиля! 12В, 14В, 16В и 18В вообще не проблема!
В НАЛИЧИИ ЗЕЛЕНЫЙ, СИНИЙ ИЛИ КРАСНЫЙ.
- Размеры: 1,89″ x 1,14″ x 0,84″ (Д*Ш*В)
- Размер резки: 1,79″ x 1,02″ мм (Д*Ш)
- Минимальный вход: 3,50 В постоянного тока
- Максимальный вход: 30,0 В пост.
тока - Диапазон измерения: 3,50–30,0 В пост. тока
- Точность измерения: +/- (0,5% + 2 цифры)
- Режим отображения: Три цифровых трубки 0,56 LED
токаКРАСНЫЙ: ДИСТАНЦИОННЫЙ
ЧЕРНЫЙ: ЗАЗЕМЛЕНИЕ
Просмотреть всеЗакрыть
47 Отзывов
- 4
Вольтметр
Опубликовано Уильямом Коуэллом 15 ноября 2022 г.
Работает как заявлено, быстрая доставка. Самое приятное то, что у меня есть расплавленный апельсин, и он идеально подходит для моей подсветки приборной панели Nissan
. - 5
Очень красивый маленький вольтметр
org/Person»>
Опубликовано Уильямом Суони 12 октября 2022 г.Работает как чемпион!!! Не могу сбить 4 звука
- 5
Любовь к вольтметру
Опубликовано Элизардо Лухан 25 февраля 2022 г.
У меня еще не было возможности установить его из-за работы, но мне нравится изящный дизайн и то, насколько он мал. Down4soundshop.com за победу.
- 5
Отлично работает!
org/Person»>
Опубликовано Энтони Инглэнд 12 января 2022 г.Нравится быстрое считывание вольтметра и синий дисплей! Я получил его для моего аккумулятора xs power в багажнике.
- 3
Надежный вольтметр, но плохо припаянные выводы
Опубликовано Джеймсом 25 декабря 2021 г.
Вольтметр понравился, но выводы плохо припаяны к плате. Отрицательный оборвался. Так как я хорошо владею паяльной ручкой, я смог ее починить.
- 4
Вольтметр
org/Person»>
Опубликовано Райаном Сосой 18 декабря 2021 г.Было бы лучше, если бы я получил зеленый, о котором я писал по электронной почте и обновлял, но в целом хороший продукт и очень быстрая доставка. Спасибо
- 5
Отличный продукт
Опубликовано Джейсоном 03 декабря 2021 г.
Отличный продукт, хорошо сделанный, очень рекомендую их для любой системы
- 5
Вольтметр
org/Person»>
Опубликовано Херардо Лейва 02 ноября 2021 г.Абсолютно впечатлен своей покупкой! Освещение идеальное ночью и днем. Это показания на месте. Большой продукт! Определенно рекомендую !!
- 5
Считыватель вольт
Опубликовано Робертом Эдвардсом 17 октября 2021 г.
Я установил зеленый, и он отлично работает. Всегда знай свое напряжение.
- 5
Считыватель вольт
