Как правильно собирать электрические схемы. Какие основные компоненты используются при сборке. Каковы этапы сборки печатных плат. Что нужно знать о безопасности при работе с электрическими схемами.

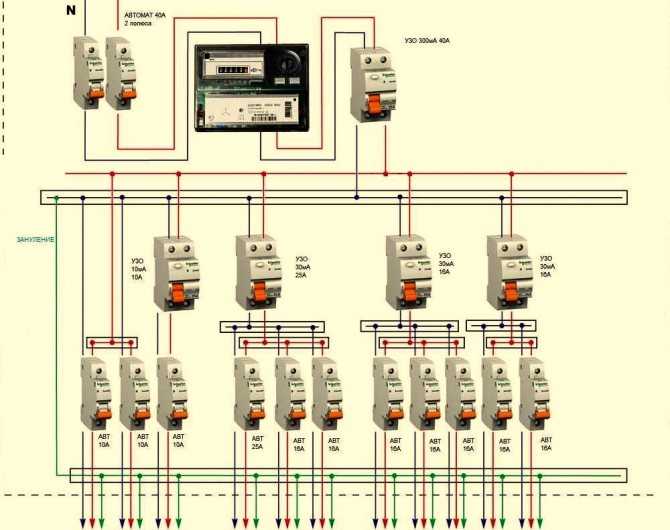

Основные правила сборки электрических схем
При сборке электрических схем необходимо соблюдать ряд важных правил:
- Все контакты должны быть плотно соединены. Концы проводов либо вставляются в отверстия клемм и прижимаются винтами, либо подкладываются под клеммы при завинчивании.
- Источники тока подключаются в последнюю очередь. При разборке схемы источник тока отключается в первую очередь.
- Положительный полюс источника постоянного тока соединяется с положительным полюсом прибора (для источника переменного тока полярность не важна).
- Перед включением собранной схемы все реостаты устанавливаются на максимальное сопротивление, а потенциометры — на нулевое напряжение.
- Все ключи и коммутаторы при сборке должны быть разомкнуты. Ток включается только на время снятия показаний.
Техника безопасности при сборке электрических цепей
Для соблюдения техники безопасности при работе с электрическими схемами необходимо выполнять следующие требования:
- Не подключать схему к источникам тока до проверки преподавателем или лаборантом.
- Не производить подключение цепей, находящихся под напряжением. Не прикасаться к неизолированным частям цепей.
- Не оставлять без присмотра включенные схемы и стенды.
- При обнаружении неисправностей в приборах или проводах сообщить преподавателю.
Основные компоненты электрических схем
При сборке электрических схем используются следующие базовые компоненты:
Резисторы
Резисторы создают сопротивление току в цепи. Их номинал измеряется в Омах. На схемах обозначаются волнистой линией. Бывают постоянные и переменные (потенциометры).
Конденсаторы
Конденсаторы накапливают и хранят электрический заряд. Емкость измеряется в Фарадах. На схемах обозначаются двумя параллельными линиями. Бывают электролитические и керамические.
Диоды
Диоды пропускают ток только в одном направлении. На схемах обозначаются треугольником со штрихом. Используются для выпрямления переменного тока и защиты от обратного напряжения.
Транзисторы
Транзисторы усиливают и переключают электрические сигналы. Имеют три вывода — базу, коллектор и эмиттер. Бывают биполярные и полевые.
Интегральные схемы
Интегральные схемы (микросхемы) содержат множество транзисторов, резисторов и других компонентов на одном кристалле. Выполняют сложные функции обработки сигналов.
Этапы сборки печатных плат
Процесс сборки печатных плат включает следующие основные этапы:
- Нанесение паяльной пасты на контактные площадки платы через трафарет.
- Оплавление паяльной пасты в печи для формирования паяных соединений.
- Отмывка платы от остатков флюса.
- Визуальный и автоматический оптический контроль качества пайки.
- Функциональное тестирование собранной платы.
Что такое электрическая цепь?
Электрическая цепь — это замкнутый путь, по которому может протекать электрический ток. Основные элементы цепи:
- Источник тока (батарея, генератор)
- Проводники
- Нагрузка (лампа, двигатель и т.п.)
- Коммутационные устройства (выключатели)
Для протекания тока необходимо наличие разности потенциалов между точками цепи. Ток всегда течет от точки с более высоким потенциалом к точке с более низким.
Правила сборки электрических цепей
При сборке электрических цепей необходимо соблюдать следующие основные правила:
- Собирать цепь следует от источника питания, начиная с положительного полюса.
- Сначала собирается главная токовая цепь, затем подключаются параллельные ветви.
- Измерительные приборы включаются в последнюю очередь.
- Источник питания подключается в самом конце сборки.
- Перед включением цепь должна быть проверена преподавателем.
Соблюдение этих правил обеспечивает правильность сборки и безопасность при работе с электрическими схемами.
Проверка собранной электрической схемы
После сборки электрической схемы необходимо выполнить ее проверку:
- Визуально проконтролировать правильность соединений согласно принципиальной схеме.
- Проверить надежность контактов и отсутствие замыканий.
- Установить регулируемые элементы в исходное положение.
- Измерить сопротивление изоляции мегаомметром.
- Подать напряжение питания и проверить работоспособность.
Только после успешной проверки схема допускается к дальнейшей эксплуатации или проведению экспериментов.
|
Каталог Поиск книг Электронные приложения Авторизация Подписка на рассылку Стихи о нас Богатство Трудности эти уже превратились в смыслы. Тивикова С.К., зав. каф. начального образования НИРО Обратная связь Отправить сообщение с сайта Партнёры |
|
А.
Без разрешения включение цепи под напряжение запрещается.
Правила сборки схем и работа с ними.
1. Контакты должны
быть всюду плотные. Концы приборов либо
вставляются в отверстия клемм и
прижимаются сверху винтами, либо
загибаются и подкладываются под клемму
по ходу завинчивания.
2. Источники тока подключаются в последнюю очередь. При разборке схемы прежде всего отключается источник тока.
3. «Плюс» источника постоянного тока соединяется с «плюсом» прибора (полярность источника переменного тока значения не имеет).
4. Перед включением собранной схемы или стенда, все реостаты устанавливаются на максимум сопротивления, а потенциометры – на ноль подаваемого в контур напряжения.
5. Все ключи и коммутаторы при сборке цепи должны быть разомкнуты. Ток включается только на время отсчёта.
Для соблюдения техники безопасности при работе с электрическими схемами обязательно выполнение следующих требований:
1. Не подключать к собранной схеме источники тока до проверки её преподавателем или лаборантом
2. Не производить
подключение цепей, находящихся под
напряжением. Не прикасаться к
неизолированным частям цепей.
3. Не оставлять без присмотра включённые схемы и стенды.
Лабораторная работа № 201а
ОЗНАКОМЛЕНИЕ С ЭЛЕКТРОИЗМЕРИТЕЛЬНЫМИ ПРИБОРАМИ.
ЧАСТЬ 1.Целью настоящей работы является ознакомление с электроизмерительными приборами, составление спецификации электроизмерительных приборов с помощью тех условных обозначений, которые указаны на шкале прибора, а так же определение погрешности электроизмерительных приборов по их классу точности. Это составляет содержание первой части работы. Во второй части предлагается изучить различные схемы включения переменного сопротивления.
Составление спецификации электроизмерительных приборов.
Изучив электроизмерительные приборы, находящиеся на рабочем месте, заполняют таблицу 1.
Спецификация Таблица 1.(пример заполнения таблицы)
№ п/п | Наименование прибора | Завод. номер. | Система | Пределы измерений | Цена деления | Класс точности | |
В делен-иях | В едени- цах из-мерения | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 | Вольтметр Тип М45М | 141112 | Магни-тоэле-ктрич. | 75 дел | 30 В 15 В 7,5 В 3 В | … … … 0,04В | 1,0 |
В случае
многопредельных приборов нужно указать
в таблице 1 значения всех пределов, а
так же цену деления шкалы каждого
предела.
Цена деления прибора равна измеряемой величине, соответствующей одному делению шкалы.
Цена деления шкалы прибора С рассчитывается по формуле:
(1)
Где — предел измерения,N – число делений.
Например, многопредельный амперметр обладает пределами для измерения тока 1А и 2А и имеет число делений, равное 100. Цена деления соответственно равна:
Определение погрешности электроизмерительных приборов.
а) Нахождение абсолютной погрешности электроизмерительных приборов.
Абсолютная погрешность электроизмерительных приборов определяется по классу точности приборов.
Класс точности «К» выражается в процентах и обозначается на шкале прибора соответствующей цифрой в кружке (или без него): 0,1; 0,2; 0,5;1,0; 1,5; 2,5 и 4.
Абсолютная погрешность электроизмерительных приборов определяется следующим образом:
(2)
Например, миллиамперметр 0,2 класса, шкала которого рассчитана на 75 мВ, имеет абсолютную погрешность
Если прибор
многопредельный, то абсолютную погрешность
требуется определить для каждого
предела.
б) Нахождение относительной погрешности электроизмерительных приборов.
Относительную погрешность определяют по формуле:
(2а)
Где А— абсолютная погрешность прибора, А – значение измеряемой величины (тока или напряжения).
Так как абсолютная погрешность одинакова по всей шкале данного прибора, то относительная погрешность будет зависеть от значений измеряемой величины и тем больше, чем эта величина меньше.
Например, вольтметром, класс точности которого К=1,0 с пределом измерения , измеряют два значения напряженияU1=0,5 В и U2=2,5 В. Относительная погрешность соответственно равна:
Прежде
чем приступить к описанию измерительной
части работы необходимо указать на основные
правила сборки электрических цепей.
1) Соединение используемых приборов следует производить так, чтобы избежать переплетения и скрещивания проводов.
2) Схема собирается без источника тока.
3) Если неизвестен порядок измеряемой величины, то приборы включаются на максимальный предел измерения.
4) Реостаты следует ставить на самое большое сопротивление. Движок потенциометра должен быть в таком положении, чтобы снимаемое с него напряжение равнялось нулю.
5) Целесообразно в первую очередь соединить все приборы, требующие последовательного включения, а затем основные приборы соединить параллельно.
6) Подключать схему к источнику напряжения без проверки преподавателем категорически запрещается.
7) После проверки схемы включить источник.
8) При разборке схемы в первую очередь отключают источник.
Введение в сборку схем — производство печатных плат и сборка печатных плат
Процесс изучения схем и обучения их сборке довольно прост.
Таким образом, это руководство будет огромным подспорьем для новичков в сборке схем. Мы обсудим основы электричества и его отношение к цепи, а также коснемся материалов, необходимых для сборки цепи. Эти базовые знания дадут вам преимущество, когда вы перейдете к более сложным вещам.
Сборка печатной платы состоит из нескольких этапов. Сборки печатных плат представляют собой полную печатную плату после сборки каждого компонента. Печатная плата не имеет электрических компонентов. Сборки печатных плат представляют собой полную сборку платы. Для сборки печатной платы требуются как активные, так и пассивные компоненты.
Сборка печатной платы также аналогична сборке печатной платы. Эти термины широко используются в индустрии печатных плат. Процесс сборки печатной платы включает в себя несколько этапов. Сборка печатной платы требует использования инструментов для ввода схем или программного обеспечения САПР.
Сборка печатной платы включает в себя соединение проводов печатных плат с электронными компонентами.
Следы на медных листах печатных плат образуют сборку.
Запросить производство и сборку печатных плат
Способы создания сборок печатных плат сборка схемСуществует несколько способов создания сборок схем. Таким образом, важно обращать внимание на детали в процессе сборки печатной платы.
Технология сквозных отверстий
Этот метод включает монтаж компонентов на печатной плате путем пропускания их выводов через соответствующее отверстие. На печатной плате уже просверлены отверстия. Это упрощает сборку печатных плат с компонентами. Тонкий слой меди покрывает внутреннюю стенку отверстий. При этом вся площадь внутреннего отверстия становится проводящей.
Этот метод имеет свои преимущества и недостатки. PTH может выйти из строя из-за трещин в меди, покрывающей внутреннее отверстие. Существуют способы проверки надежности PTH.
Технология поверхностного монтажа
Технология поверхностного монтажа является распространенным способом создания сборок плат.
Этот метод наиболее предпочтителен в производстве печатных плат. Большинство производителей сборок печатных плат предпочитают поверхностный монтаж из-за преимуществ, которые он предлагает. SMT относится к процессу использования автоматизированных машин для сборки электронных компонентов на печатной плате.
Электромеханическая сборка
В этом методе используется кабельная сборка, формованные пластмассы, жгуты проводов и ткацкие станки. Эти штуки помогают собирать электронные компоненты на печатной плате. Эффективные схемы помогают обеспечить бесперебойную работу электронных устройств.
Запросить производство и сборку печатных плат
Этапы сборки печатной платы Печатные платы являются основой большинства электронных устройств. Эти платы обеспечивают возможность подключения компонентов электронного устройства. Сборщик печатных плат обеспечивает правильную сборку печатной платы.
Сборка печатной платы включает в себя пошаговый процесс. Однако этот шаг может варьироваться в зависимости от метода сборки печатных плат.
Схема
Это важный этап сборки печатной платы. Вы должны разработать схему, которая служит ориентиром для всей схемы. Схема — это дорожная карта, содержащая символы, представляющие всю печатную плату. Как сборщик печатных плат, вы должны создать схему. Это поможет вам решить любую проблему, которая может возникнуть в будущем.
Схема макета платы
После создания схемы следующим шагом будет макет платы. Это включает в себя перевод схемы в программное обеспечение для проектирования. Затем ассемблер экспортирует его в приемлемый формат. Этот формат поможет на этапе производства печатной платы.
Изготовление и сборка печатной платы
На этом этапе создается плата. При сборке печатной платы существуют разные методы. Сборщик может использовать технологию сквозных отверстий или технологию поверхностного монтажа.
Выбор используемого метода зависит от конкретных требований платы.
Осмотр и испытания
Это последний этап процесса сборки. Важно протестировать печатную плату, чтобы убедиться, что она работает идеально. Существует три различных метода проверки печатных плат. Этими методами являются визуальный контроль, рентгеновский контроль и автоматический оптический контроль. Эти методы имеют аналогичную цель, но используют разные способы проведения проверки.
При визуальном осмотре проверяются только паяные соединения. Машина AOI использует камеры высокого разрешения для тестирования печатных плат. Для сложных печатных плат будет проводиться рентгеновский контроль.
Основы проектирования схемотехникиВсе электронные устройства имеют схемотехнику. Даже самое маленькое электронное устройство имеет сборку схемы. Важно, чтобы мы понимали основы проектирования схемных сборок. Независимо от типа печатной платы все печатные платы имеют нижние слои;
Подложка
Это основной материал для сборки схемы.
Подложка придает печатной плате жесткость. Стекловолокно является основным материалом для слоя подложки любой печатной платы. Помимо гибких печатных плат, большинство плат используют в качестве подложки стекловолокно.
Медь
Печатные платы имеют слой медной фольги. Производитель приклеивает медную фольгу к плате с помощью нагрева. Количество медных слоев для печатной платы зависит от типа печатной платы. Например, для односторонних печатных плат требуется слой меди на одной стороне платы.
Паяльная маска
Желтый или зеленый цвет печатных плат является результатом паяльной маски. Производитель размещает паяльную маску поверх печатной платы. Это помогает изолировать медный слой. Это предотвратит любой контакт меди с другими металлами на плате. Слой паяльной маски помогает производителю припаивать компоненты в соответствующие места.
Шелкография
Шелкография — это последний и самый верхний слой всех печатных плат.
Этот слой содержит компоненты в символьной или текстовой форме. Это помогает инженерам лучше понять плату. Шелкография добавляет символы, буквы и цифры на доску. Это помогает понять функции различных светодиодов и контактов.
Запросить производство и сборку печатных плат
Этапы изготовления сборки печатной платы сборки печатной платыСборка печатной платы включает несколько этапов.
Трафаретная паяльная паста
Производитель CCA наносит паяльную пасту на схему. Этот процесс включает в себя нанесение паяльной пасты на определенные участки платы. Эта часть содержит несколько электрических компонентов. Паяльная паста состоит из различных крошечных металлических шариков. Олово приходится на 96,5% паяльной пасты. Другие вещества, используемые для паяльной пасты, включают медь и серебро.
Производитель должен нанести нужное количество паяльной пасты в соответствующие места. Вы можете использовать различные аппликаторы для нанесения пасты в нужных местах.
Подбор и размещение
Процесс захвата и размещения включает в себя использование автоматизированной машины. Здесь производитель размещает на печатной плате различные SMD и электронные компоненты. Вы можете выбирать и размещать компоненты на печатных платах, используя автоматические или традиционные методы. Производители помещают компоненты на платы традиционным методом с помощью пинцета. В автоматизированном методе производители используют машины.
Пайка оплавлением
Производителям необходимо затвердевать паяльную пасту после правильной установки компонентов. В этом процессе доски попадают на конвейерную ленту. Эта лента проходит от большой печи оплавления. В этой печи есть верески с разной температурой. Верески превращают припой в пасту под действием тепла. Конвейерная лента проходит через охладители. Это поможет затвердеть паяльной пасте. Этот процесс позволяет всем компонентам плотно прилегать к плате.
Контроль качества
Этот этап очень важен. Производители должны проверять плату на наличие ошибок после установки компонентов. Здесь производители проверяют функциональность платы. Некоторые платы плохо соединяются в процессе оплавления. Поэтому в этих платах могут быть некоторые проблемы с подключением. Важно проверить плату на наличие ошибок.
Запросить производство и сборку печатных плат сейчас
Что такое цепь?Во-первых, давайте обсудим, как работает электрический ток. Электричество должно течь, прежде чем оно сможет выполнять какие-либо действия. Электричество не может проходить через все типы материалов. Он может течь только через определенные материалы, которые могут его проводить. Примером этого является медная проволока.
Электричество автоматически течет из точки высокого напряжения в точку низкого напряжения. Как только вы прокладываете токопроводящий маршрут от высокого напряжения к низкому напряжению, по этому маршруту могут течь электрические токи.
Вы можете проверить, проходит ли маршрут электричество, вставив светодиод в качестве нагрузки. Электричество должно зажечь светодиод.
Электричество имеет два полюса или стороны. Это обычно встречается на батареях и некоторых розетках с двумя или более отверстиями. Эти полюса обычно называют клеммами. Они бывают отрицательными (-) и положительными (+). Целью этих двух разных полюсов является создание точки высокого напряжения и точки низкого напряжения для протекания электрического тока.
Таким образом, при любой передаче электрического тока положительный полюс имеет более высокий ток, чем отрицательный полюс. Вольты в отрицательном полюсе часто равны нулю, а положительный полюс содержит столько вольт или тока, сколько необходимо для питания. Это объясняет, как работает источник электричества. Например, генераторы и аккумуляторы вырабатывают электричество и передают его в положительную сторону. Затем отрицательная сторона всасывает электрический ток обратно, чтобы электричество текло и было активным.
Путь, по которому электрический ток движется вперед и назад, и есть цепь. Схема может быть очень простой, например, подключение светодиода к обоим полюсам батареи.
Компоненты электрической цепи и сетиОсновные компоненты электрической цепи:
- Узел и так далее) встретимся.
- Ответвление : Ответвление — это участок цепи между двумя соединениями. В ветку можно соединить один элемент или даже больше и будет две клеммы.
- Петля : Петля — это путь в цепи, содержащий более двух сеток. Это замкнутый путь цепи. Таким образом, петля может содержать сетки, но сетка не может содержать другую петлю.
- Сетка : Сетка похожа на петлю, но не содержит другой петли.
Запросить производство и сборку печатных плат сейчас
Основные электронные компоненты, необходимые для сборки схем Существуют элементарные электронные компоненты, которые вы будете использовать при сборке электронных схем.
Некоторыми из этих компонентов являются диоды, интегральные схемы, транзисторы, конденсаторы и резисторы. Мы кратко рассмотрим функции и использование этих электронных компонентов.
Резистор является основным компонентом, используемым в сборке схемы.
Резистор, как следует из названия, добавляет сопротивление электрическому току, протекающему в цепи. Резисторы представляют другое значение, которое отражается цветовым кодом. Единицей сопротивления является Ом, а Омега — его символ.
Когда вы рисуете схему на бумаге, резистор обозначается заостренной волнистой линией, рядом с которой указано значение.
Вы можете измерить уровень сопротивления резистора. Вы можете использовать графический калькулятор сопротивления, чтобы измерить его. Каждый резистор обычно имеет разную номинальную мощность. Вы найдете резисторы на четверть ватта в цепях постоянного тока.
Диоды Диод представляет собой поляризованный компонент.
Электричество в диоде течет в одном направлении. Это дает преимущество, если вы хотите, чтобы электрический ток в цепи протекал в определенном направлении.
Кольцо на диоде — это символ, указывающий, что одна сторона подключена к GND (катод), а другая сторона клеммы подключена к питанию (анод) или VCC.
ТранзисторыТранзистор — это компонент, который получает небольшое количество электрического тока на свой базовый вывод и увеличивает ток до такой степени, что больший ток может протекать между его эмиттерными выводами и коллектором. Электрический ток, протекающий через два контакта, пропорционален количеству вольт, подаваемых на базовый контакт. Они выполняют роль переключателя, не имеющего подвижной части. Для управления этим можно использовать микроконтроллер.
Существуют различные виды транзисторов. PNP, МОП-транзисторы и NPN являются некоторыми распространенными примерами транзисторов.
Транзистор состоит из трех частей.
Первый — База. База служит выводом, который используется для активации транзистора. Второй и третий – это коллектор и эмиттер. Коллектор служит положительным выводом, а эмиттер — отрицательным.
Потенциометр — это тип резистора, который может изменяться. Ползунок или ручка могут изменять сопротивление. Эти механизмы обычно используются для регулирования яркости и громкости света. Потенциометры с ручками и ползунковые потенциометры аналогичны транзисторам. Потенциометр имеет три контакта.
Запросить производство и сборку печатных плат
Интегральная схема (ИС) Это также называется микрочипом. ИС можно описать как очень миниатюрную форму очень большой схемы. Он содержит миллионы крошечных транзисторов и резисторов. Он получает ввод и выдает вывод через несколько терминалов, которые имеет ИС. Чтобы понять, как работает конкретная микросхема, вы можете посмотреть ее техническое описание.
Для интегральной схемы не существует конкретного проекта. Он может быть выполнен в нескольких размерах и формах. Новичкам будет интереснее работать с DIP-чипами. Эти микросхемы имеют штифт для сквозной пайки. Микросхемы SMT (технология поверхностного монтажа) используются в более продвинутой сборке электронных схем.
Светоизлучающий диод (СИД)Светодиод — это устройство, преобразующее электричество в свет. Светодиод тоже полупроводник. Она более долговечна по сравнению с лампой накаливания. Светодиод не ограничен видом цвета. Они очень эффективны и производят больше света за счет электроэнергии и меньше тепла.
Если вы хотите запитать несколько светодиодов в цепи, используйте метод параллельной цепи. Как бы вам ни хотелось, не подключайте их последовательно. Это связано с тем, что напряжение будет продолжать падать после того, как оно достигнет каждого из светодиодов, пока оставшийся электрический ток не станет недостаточным для поддержания горящих светодиодов.
Если вы используете метод параллельной схемы, убедитесь, что все используемые вами светодиоды имеют одинаковую номинальную мощность. Это потому, что рейтинги варьируются в зависимости от цвета.
Под переключателем понимается просто устройство, которое механически разрывает цепь. Когда вы включаете переключатель, он либо замыкает, либо размыкает цепь. Это зависит от типа переключателя в цепи. Переключатель, который размыкает или замыкает цепь, является простейшей формой. Расширенные переключатели будут выполнять функцию открытия соединения с одновременным закрытием другого при активации переключателя. Этот усовершенствованный тип переключателя представляет собой однополюсный двухпозиционный переключатель (SPDT).
Существует несколько разновидностей переключателей, включая SPCO, SPST, 2P6T или DPDT и DPST.
Батарея Батарея помогает преобразовывать химическую энергию в электрическую.
Аккумулятор содержит определенные химические вещества, которые реагируют друг с другом определенным образом, создавая электричество. Каждая батарея состоит из трех частей: катода (+ положительная сторона), анода (- отрицательная сторона) и электролита. Вы подключаете анод и катод к электрической цепи.
Реакции химических веществ в батарее приводят к накоплению электронов на аноде. Это делает напряжение на аноде высоким, а напряжение на катоде равным нулю. Таким образом, электроны будут течь из точки с высоким напряжением в точку с низким напряжением. То есть от анода к катоду.
Батареи обозначаются на принципиальной схеме последовательно расположенными линиями разной длины. К символу можно прикрепить дополнительные маркировки, обозначающие заземление, номинальное напряжение и мощность.
Макет Этот компонент может тестировать и проектировать схемы. Макетные платы обычно используются инженерами. При использовании макетной платы вам не нужно паять компоненты и провода для построения схемы.
Макетная плата позволяет удобно монтировать и повторно использовать компоненты. Кроме того, поскольку компоненты не фиксируются пайкой, вы можете легко изменять конструкцию схемы в любой момент сборки.
Макетные платы содержат набор токопроводящих металлических зажимов, заключенных в белую пластиковую коробку. Пластиковая коробка имеет несколько отверстий, которые специально расположены. Обычный макет хлебницы состоит из двух видов областей, известных как полосы. Это блоки розеток и шины. Шинные полосы часто служат источником питания для схемы. В шинных полосах есть две колонки, одна колонка для земли, а другая для напряжения питания.
Мультиметр Точно так же, как вы используете рулетку для измерения ткани, линейку для измерения длины или часы для измерения времени, это легкодоступный инструмент, который может измерять электрическую энергию или электричество. Мультиметр может измерять многое, кроме электричества. Обычно он имеет ручку, которую можно использовать для выбора нужного типа измерения.
Запросить производство и сборку печатных плат сейчас
Платформы, полезные для сборки схемArduino
Платформа Arduino — это программа с открытым исходным кодом, которая собирает схемы и создает электронные проекты. Эта платформа имеет микроконтроллер (микроконтроллер — это материальная программируемая печатная плата) и программное обеспечение, которое вы можете запускать на своем ПК. Это программное обеспечение предназначено для написания и загрузки компьютерного кода в микроконтроллер.
Autodesk 123D
Лучший способ начать работу с Arduino — написать простой проект и придумать правильный код для его выполнения. Если платформа Arduino для вас недоступна и вам нужен более быстрый способ сборки схемы или вы хотите расширить свой кругозор и изучить другие методы, вы можете попробовать схемы 123D.
123D Circuit — это онлайн-платформа, которая позволяет создавать и тестировать онлайн-схемы Arduino.
Это также позволяет вам отлаживать код, который вы использовали, проверять проводку и пробовать различные конструкции схемы. Это также отлично подходит для начинающих в использовании Arduino и экспертов в поисках гибкости.
Почему выходит из строя схема?
Сборка схемы может выйти из строя по определенным причинам. Плохая конструкция, повреждение трассировки, физическое повреждение и отказ компонентов — вот причины, по которым цепь может выйти из строя.
Можно ли ремонтировать печатные платы?
Да, вы можете ремонтировать печатные платы в зависимости от типа повреждения. Прежде чем вы сможете отремонтировать свои печатные платы, вам нужно знать причину повреждения.
Заключение Сборка схемы включает несколько процессов. Сборка печатных плат является важной процедурой в производстве печатных плат.
В этой статье мы рассмотрели важные факты, которые вам необходимо знать о сборке схем.
Circuit Assembly — Заказные кабельные сборки
Празднование более чем 50-летия безупречной работы
Circuit Assembly предлагает вашему бизнесу широкий ассортимент заказных кабельных сборок, жгутов проводов и корпусов. Наша продукция изготавливается из компонентов высшего качества, чтобы удовлетворить спрос на технологии, которые делают мир лучше.
УЗНАТЬ БОЛЬШЕ
Наша история лидера отрасли Призыв к бесплатной цитате: (949) -855-7887Достоверные бренды. новое производственное предприятие и штаб-квартира в Ирвине, штат Калифорния, управляет растущим глобальным предприятием, предоставляющим превосходные индивидуальные решения, которые спасают жизни и улучшают мир.
ПОДПИСАТЬСЯ НА РАССЫЛКУ
РАЗЪЕМЫ Мы предлагаем широкий выбор лучших разъемов, включая Nanoflex, DisplayPort, USB, Solar, SATA, HDMI, ATA IDE, SAS и многие другие.
Все кабели производятся в соответствии с самыми высокими отраслевыми стандартами.
УЗНАТЬ БОЛЬШЕ
КАБЕЛЬНАЯ СБОРКАCircuit Assembly имеет возможности проектирования и опыт для создания нестандартных кабельных сборок, требующих любого количества разъемов, стилей заделки или типов кабелей.
УЗНАТЬ БОЛЬШЕ
КОРОБОЧНЫЕ СБОРКИИспользование Circuit Assembly для коробочных сборок позволяет вам сосредоточиться на проектировании и маркетинге, сократить расходы и воспользоваться преимуществами наших сборочных линий, процессов контроля качества и производственного опыта.
УЗНАТЬ БОЛЬШЕ
Thunderbolt 4, USB4 и Cat 6a/8 являются частью нового поколения высокоскоростных многофункциональных решений для удовлетворения растущих потребностей в данных и мощности завтрашнего дня.
УЗНАТЬ БОЛЬШЕ
ПРИМЕРЫ
Cable DESIGN
Решение End Life (EOL) для медицинских технологий
Узнайте, как мы помогли компании, производящей медицинские технологии, когда их производитель снял с производства важные детали кабельной сборки, используемой в удаленных больничных палатах.
Наше решение:
- Сэкономили им 60 тысяч долларов на переоснащении
- Специально разработанные детали, которые идеально подходят друг другу
- Стремление удовлетворить свои потребности на долгие годы
Посмотреть пример использования
Box Build
Essential Box Build
Одной из самых больших проблем для Ronin, особенно для растущей компании, было сохранение низких накладных расходов при одновременном производстве качественного конечного продукта и удовлетворении уровня спроса, который Ronin наблюдал за своим продуктом.
Благодаря партнерству с CA команда Ronin смогла сосредоточить свое время и ресурсы на собственном дизайне и маркетинге существующих продуктов, а также на работе над созданием прототипов новых идей. Ронин пожинает плоды партнерства с компанией, у которой есть предварительно установленные сборочные линии, процессы контроля качества и производственный опыт.
Посмотреть пример из практики
CABLE Design
Решения для защиты кабелей от вибрации
Узнайте, как мы помогли профессиональному производителю аудио- и видеотехники решить серьезную проблему с вибрацией кабеля, с которой они столкнулись при использовании кабеля, полученного от их OEM-производителя.
Нам удалось решить их проблему, и с тех пор они ищут решение у нас. У нас сильная репутация в области качественных деталей и совместной работы дизайнеров!
Посмотреть пример из практики
Готовы воплотить свою идею в жизнь?
Circuit Assembly имеет более чем пятидесятилетний опыт, дизайн и производственные возможности , доступные для вашего использования. С конкурентоспособными ценами , своевременными поставками и ресурсами для производства в соответствии с вашими точными спецификациями, мы квалифицированы, чтобы стать вашим настраиваемым ресурсом межсоединений и кабелей .
Получить бесплатное предложение
ОТЗЫВЫ КЛИЕНТОВ
Самые свежие статьи, тематические исследования и новости
СТАТЬИ
Когда спрос на определенные соединители уменьшится, многие производители прекратят выпуск продукта. Для тех, кому нужен аналог соединителя, доступны варианты…
подробнее
ПРИМЕРЫ ИЗ ПРАКТИКИ
Мы разрабатываем соединители для клиентов уже 50 лет и находимся в уникальном положении, чтобы сотрудничать с командами инженеров клиентов во всех отраслях промышленности, внедряя новые способы.
