устройство прибора для измерения напряжения и конструкция электромеханического девайса

На чтение 5 мин. Просмотров 1.5k. Опубликовано

Необходимость в использовании вольтметра, прибора для измерения напряжения, возникает не только у профессиональных электриков. Практически все домашние мастера, автовладельцы и тем более радиолюбители активно применяют этот девайс. С его помощью можно определить наличие напряжения в бытовой электросети, проверить заряд АКБ автомобиля и т. д. Сегодня в продаже встречаются не только электромеханические приборы, но и электронные вольтметры.

Классификация приборов

Вольтметр представляет собой устройство, которое используется в электрике наряду с амперметром или омметром. Прибор можно подсоединять напрямую к источнику электроэнергии или параллельно нагрузке. Уже по одному названию прибора даже начинающий домашний мастер сможет точно сказать, для чего нужен вольтметр. Для классификации этих устройств используется многоступенчатая система.

В соответствии с назначением

Если на корпусе измерителя имеется маркировка В2, то он предназначен для использования в электроцепях постоянного тока. Также есть устройства для измерения переменного напряжения, обозначаемые В3.

Типов вольтметров в соответствии с назначением:

  1. Фазовые. Предназначены для определения показателей квадратурных составляющих основной гармоники электрического тока и маркируются — В5.
  2. Универсальные — маркировка В7. Позволяют снимать показания в любых электрических цепях. Многие модели комплектуются набором шунтов для обеспечения безопасного подсоединения.
  3. Импульсные — В4. Эти измерители нашли широкое применение благодаря своим функциональным возможностям. С их помощью можно обнаружить импульсные помехи в электросети.
  4. Измерители селективного поиска частот. Эти приборы имеют самые большие габариты и позволяют обрабатывать сложные сигналы, выделяя из них гармонические элементы. Часто они могут выглядеть как радиоприемники.

Все эти виды вольтметров широко используются в быту или промышленности.

По внешним признакам

Измерители напряжения можно разделить на три большие группы. Среди них наибольшими габаритами обладают стационарные.

Они предназначены для постоянного мониторинга показателей электрических сетей. Это бывает необходимо для поддержания бесперебойной работы различного оборудования. Эти устройства отличаются высокой чувствительностью и точностью измерений.

Приборы, которые монтируются в электрошкафах, называются щитовыми. В сравнении со стационарными, они имеют меньшие размеры. Переносные (автономные) измерители благодаря небольшому весу и габаритам максимально удобны в транспортировке, поэтому они получили широкое распространение в быту. Также эти измерители оснащены щупами для быстрого снятия показаний.

Диапазон и способ измерения

Необязательно быть профессиональным электриком, чтобы знать, в чем измеряется напряжение. Основной единицей является Вольт (В). Однако в электроцепях напряжение может быть различным.

Все измерители напряжения можно разделить на несколько групп в соответствии с диапазоном снимаемых значений:

  1. микровольтметры — позволяют измерять миллионные доли вольта;
  2. милливольтметры — способны фиксировать тысячные доли единицы измерения напряжения;
  3. киловольтметры — предназначены для определения большого напряжения, измеряемого в кВ.

Измерители могут быть электромеханическими (стрелочными), а также электронными (цифровыми). Устройства первого типа оснащены цифровой шкалой и стрелкой, закрепленной на раме с обмоткой. Они обладают определенной чувствительностью. Это коэффициент зависимости между фактическим электронапряжением в цепи и углом поворота стрелки.

Устройство вольтметра электронного типа предполагает наличие дисплея для отображения снятых показаний.

Кроме этого, в конструкции предусмотрена специальная микросхема, задача которой заключается в преобразовании аналогового сигнала в цифровой. Эти измерители обладают высокой чувствительностью и надежностью, поэтому их стоимость выше электромеханических аналогов.

Принцип работы

Первыми были созданы измерители электромеханического типа. В их работе используется магнитоэлектрический принцип. Постоянный магнит закреплен неподвижно, а между его полюсами установлен стальной сердечник. Монтаж этого элемента конструкции выполняется так, чтобы в кольцеобразном воздушном зазоре могло формироваться постоянное электромагнитное поле.

В зазор на полуосях установлена рамка, изготовленная из алюминия. Она способна свободно перемещаться. На рамке также есть катушка из тонкой проволоки. Указательная стрелка прибора крепится с помощью пружин к рамке. Как только через прибор начинает проходить электроток, в обмотке возникает электромагнитное поле. Рамка вступает с ним во взаимодействие и отклоняется вместе со стрелкой на расстояние, соответствующее величине напряжения.

Конструкция измерителя также содержит индукционный демпфер — пластинку из алюминия, закрепленную на раме со стрелкой. В соответствии с правилом Ленца, вихревые токи, возникающие в демпфере, вступают во взаимодействие с породившим их магнитным полем и замедляют колебания указателя прибора. Чтобы добиться необходимой точности измерения, прибор во время работы не должен подвергаться воздействию силы тяжести.

Для решения поставленной задачи подвижная часть измерителя оснащается системой грузиков, передвигающихся на стержнях. Кроме этого, для обеспечения точного измерения необходимо снизить силу трения стальных наконечников. Это достигается благодаря использованию специальных износостойких сталей. Изготовленные из них детали подвергаются полировке.

Перед началом измерения пользователю необходимо установить указательную стрелку в нулевое положение.

Для этого в конструкции прибора предусмотрен специальный корректировочный винт, соединенный с пружиной. Это классическая конструкция, но сегодня встречаются приборы, содержащие магниты разной формы. При этом в некоторых конструкциях магнит является подвижным.

Основные характеристики

Чем выше показатель внутреннего сопротивления прибора, тем меньшее влияние он оказывает на работу измеряемой электроцепи. Измерители с высоким выходным сопротивлением являются более точными. При выборе вольтметра необходимо обратить внимание на его характеристики. Среди них наиболее важными являются следующие:

  1. диапазон измерения;
  2. внутреннее сопротивление;
  3. диапазон частот переменного тока;
  4. погрешность измерений.

Диапазон измерений прибора подбирается в зависимости от того, с какими величинами планируется работать. Большинство моделей способны измерять напряжение с показателем от нескольких десятков милливольт до сотен киловольт. Также важной характеристикой является и погрешность.

Этот показатель определяется изготовителем с помощью специальных тестов. Познакомиться с характеристиками прибора можно в инструкции по его эксплуатации.

Правила использования

Прибор должен подсоединяться к цепи параллельно. Следует убедиться, что он имеет диапазон измерений, соответствующий предполагаемому. Среди других правил грамотной эксплуатации можно выделить:

  1. необходимо соблюдать полярность;
  2. для измерения напряжения на источнике питания прибор подключается непосредственно к его клеммам;
  3. не допускается проверять высоковольтные участки цепи вольтметрами, не рассчитанными на большое напряжение;
  4. при использовании универсального измерителя предварительно следует выбрать нужный режим работы.

При выборе прибора пользователям стоит ориентироваться на собственный бюджет и поставленные задачи. Чтобы приобретенный прибор служил многие годы, следует соблюдать все правила эксплуатации.

Премиум электронный амперметр вольтметр с цифровым дисплеем Certified Products

О продукте и поставщиках:
Alibaba.com предлагает коллекцию современного электрического оборудования в форме эффективного и производительного электронный амперметр вольтметр. Это современное емкостное оборудование для измерения электроэнергии сертифицировано и производится с использованием самых передовых технологий, направленных на обеспечение оптимальной безошибочной работы. Эти продукты обладают огромным набором функций и удобством в использовании, что делает их идеальными для профессионалов. Независимо от того, хотите ли вы использовать их в коммерческих или любых других целях, эти продукты идеально подходят для всех видов использования. Покупайте эти отличные продукты у ведущих электронный амперметр вольтметр. поставщиков на сайте для выгодных сделок.

Большое разнообразие электронный амперметр вольтметр. оборудование и машины на платформе изготовлены из прочных материалов, обеспечивающих оптимальную долговечность на протяжении многих лет. Эти предметы абсолютно устойчивы ко всем типам требовательного использования, а также известны своей способностью выдерживать различные внешние воздействия. Эти устройства оснащены как цифровыми, так и аналоговыми дисплеями для снятия показаний и идеально подходят для защиты тяжелого электрического оборудования. Они помогают измерять ток и снимают показания в случае каких-либо отклонений от нормы. Они имеют высокое сопротивление и, следовательно, потребляют мало электроэнергии.

Alibaba.com предлагает эксклюзивные диапазоны электронный амперметр вольтметр. в зависимости от их цвета, дизайна, размеров, вместимости и других характеристик на выбор покупателя. Эти продукты имеют безопасную и точную защиту от обратного напряжения. Они также оснащены функцией корректировки ошибок, элементами управления подсветкой, точными измерительными шкалами, отличительной функцией предупреждения, указывающей, среди прочего, в случае каких-либо расхождений.

Оцените разнообразие электронный амперметр вольтметр. варианты на Alibaba.com и покупайте эти продукты по невероятным ценам в рамках бюджета. Эти продукты можно настраивать и поставлять с полным руководством по их эксплуатации. Они водонепроницаемые, термостойкие, а также ударопрочные.

Что такое электронный вольтметр?

Электрический вольтметр — это электрическое устройство, используемое для измерения напряжения или тока, движущегося между двумя точками или контактами в электрической цепи. Вольтметры изготавливаются в нескольких различных форматах, каждый из которых используется для различных приложений. Электронные вольтметры могут быть аналоговыми или цифровыми. Они предназначены для прямого контакта с электрической энергией и энергией в цепи, чтобы измерить емкость, сопротивление, допуск, напряжение и электрический потенциал этой цепи.

Некоторые вольтметры создаются как постоянные приборы в цепях и расположены на панелях цепей, где они используются для определения постоянного тока, который проходит между двумя точками в цепи. Портативные вольтметры, с другой стороны, содержатся в небольших, обычно ручных устройствах, которые используют две внешние точки контакта. Эти контактные точки могут быть размещены на двух разных контактах цепи для отображения напряжения или электрического потенциала этой цепи.

Электронный вольтметр может проверить электрический потенциал постоянного и переменного тока. Электронный вольтметр также способен рассчитывать оба тока для измерения напряжения в цепи. Ввиду того, что электронный вольтметр способен измерять различные аспекты схемы и способен делать это независимо от того, какая мощность подается на схему, такие вольтметры также считаются мультиметрами. Вольтметр может проводить измерения только после завершения цепи, а это означает, что мощность должна проходить через схему, чтобы измеритель мог считывать потенциал напряжения цепи.

Другие применения и приложения, связанные с электронным вольтметром, включают в себя проверку цепи. Тесты проверяют наличие напряжения или мощности до того, как инженер-электрик или электрик начнет работать со схемой. Электронный вольтметр может также использоваться, чтобы предоставить студентам в электротехнической лаборатории наглядные примеры того, где могут храниться напряжения и энергия, которые могут быть опасными.

Однако цифровые и аналоговые методы не являются единственными методами использования электронного вольтметра. Существуют электростатические вольтметры, которые могут измерять электрический потенциал цепи без физического контакта провода с самой схемой. Например, осциллограф — это вольтметр, который считается гораздо более продвинутым, чем обычный вольтметр, потому что он способен отслеживать количество изменений тока или его направления в цепи переменного тока. Типичный вольтметр не может проводить измерения так быстро.

Наиболее часто покупаемые и используемые вольтметры называются вольтметрами соленоидов. Эти вольтметры долговечны и способны выдерживать значительные злоупотребления. Долговечность проистекает из простоты их конструкции.

ДРУГИЕ ЯЗЫКИ

35.Электронный вольтметр средних значений.

Схема электронного вольтметра средних значений.

Показания прибора соответствуют средним значениям измеряемого напряжения и определяются выражением:

В приборе применен тепловой преобразователь (термостат) в котором происходит выделение действующего значения напряжения, которое соответствует:

Вольтметр средневыпрямленного значения состоит из входного делителя напряжения ДЯ, широкопо­лосного транзисторного усилителя ШУ, выпрямительного преобразователя Пр и магнитоэлектрического индикатора. Входное сопротивление делителя напряжения высокое, и если усилитель имеет низкое входное сопротивление, то между ними ставится узел согласования — преобразователь сопротивлений (с высоким входным и низким выходным сопротивлениями). Выходное напряжение усилителя посту­пает на выпрямительный преобразователь, и через микроамперметр протекает постоянная со­ставляющая выпрямленно­го тока, пропорциональная средневыпрямленному зна­чению измеряемого напряжения.

Имеют преобразователи средних значений(выпрямители на полупроводниковых диодах) однополупериодная и двухполупериодная схема выпрямления

Двухполупериодная схема

Если измеряется не синус. Схема, то надо делать пересчет.

, (здесь К со штрихом)—коэффициент формы = отношению средних значений к действующим

Эти вольтметры строятся по второй структурной схеме

36.Электронный вольтметр действующих значений

Применяются преобразователи с квадратичной характеристикой, обеспечивающей измерение среднеквадратического значения напряжения любой формы.

К таким преобразователям относятся, в первую очередь, термоэлектрические и оптронные. На базе термоэлектрических преобразователей создан преобразователь среднеквадратического значения, работающий на двух идентичных элементах ТПр1 и ТПр2 и дифференциальном усилителе ДУ (микросхеме). Нагреватель первого термопреобразова­теля подключен к выходу широкополосного усилителя, т. е. в цепь измеряемого напряжения

Ux, а нагреватель вто­рого — к выходу дифференциального усилителя ДУ, т. е. в цепь отрицательной обратной связи. ТермоЭДС первого преобразователя Ет1 =aтU2x второго Ет2 =aтU2вых, где Ux и (Uвых —среднеквадратические значения измеряе­мого и выходного напряжений соответственно).

Схема термоэлектрического пре­образователя среднеквадратического зна­чения напряжения

Термопары включены встречно. Применяют диф­ференциальный усилитель с большим коэффициентом усиления. Выходное напря­жение среднеквадратического преобразователя связано ли­нейной зависимостью со среднеквадратическим значением измеряемого напряжения.

Основная погрешность преобразования обусловлена не ­идентичностью параметров термопреобразователей, увели­чивающейся с их старением, и составляет 2,5—6 %.

е11*I21=K1*Ky2*Ux2

e2=K2*I22

,

Преимущество Электронных вольтметров.

Высокое входное сопротивление, малое собственное потребление, широкий частотный диапазон до 100 МГц, широкий диапазон измеряемых напряжений(10-6-103V)

Мультиметр 3 фазы вольтметр амперметр частотомер, цифровой щитовой электронный

Мультиметр 3 фазы вольтметр амперметр частотомер, цифровой щитовой электронный



Панельные цифровые мультиметры (электронные мультиметры) производства фирмы TENSE применяются для контроля параметров сети таких как ток, напряжение ноль-фаза, напряжение фаза-фаза, частота сети в 3-х фазных сетях и устанавливаются в щитовое оборудование.

Мы предлагаем уникальный прибор EM-06, который имеет 6 дисплеев для одновременной индикации напряжения и тока в сети, а также без дополнительной перекоммутации проводов может показывать частоту или напряжение фаза-фаза. Кроме этого есть индикация правильности последовательности фаз

Диапазон измерений: напряжение 0-500В (ноль-фаза или фаза-фаза), ток 70мА — 5А

Помимо цифровых, можем предложить и стрелочные измерительные приборы — вольтметры, амперметры. Больше информации по ссылке — стрелочные амперметры и вольтметры .



Панельні або шафові мультіметри застосовуються для контролю параметрів електромережі — струму, напруги нуль-фаза або фаза-фаза, частота в трьохфазних мережах електропостачання. Встановлюються такі мультиметри до розподільчих шаф або до шаф компенсації реактивної складової.

Ми пропонуємо унікальний прилад EM-06, який має 6 дісплеїв на яки одночасно можно виводити значення напруги та струму по усім трьом фазам. Фактично один прилад замінює Вам 6 вимірювальних пристроїв. А якщо додати вбудовані можливості вимірювання частоти, контролю послідовності фаз, то буде зрозуміло, що покупка цього мультиметра за ціну вказану на нашому сайті дозволить вам значно заощадити Ваші кошти.

Нагадаємо, що мультиметр є у наявності на нашому Києвському складі.

Якщо ж Ви вирішили купити стрілочний амперметр чи вольтметр — ласкаво просимо на цю сторінку —   стрілочні амперметри та вольтметри .

Схема подключения мультиметра:

Настройка параметров:

  1. Подсоедините мультиметр к сети, согласно схеме приведенной выше.
  2. Подключите трансформаторы тока до всех электрических устройств в щите
  3. Помните, что на входы 19-20, 21-22 и 23-24 этото мультиметра нельзя подавать более 5 ампер
  4. После того, как Вы подали на клеммы 14-18 питание, и прибор включился, пожалуйста, нажмите клавишу «menu». На второй группе дисплеев появится индикация подобная этой «ct. 100 /5».
  5. С помощью клавиш «up» и  «down» установите ток на который расчитаны Ваши трансформаторы тока. Например, если Ваши трансформаторы тока 250/5, то с помощью клавиш «up» и  «down», Вам надо установить на дисплее такую индикацию «ct. 250 /5». После чего, для фиксации Вашего выбора, надо нажать клавишу «menu». Помните, что все подключаемые к мультиметру трасформаторы тока должны быть одинаковыми.
  6. Если установленный Вами максимальный ток превышает 1000 ампер, то должны подсвечиваться индикаторы килоампер. Убедитесь, пожалуйста, что это так.
  7. На первой группе дисплеев может отображается линейной, межфазное напряжение и частота. Для выбора значений для отображения, нажимайте клавиши «up» или  «down» несколько раз.
  8. Подсвечивание индикатора последовательности фаз говорит о том, что последовательность чередования фаз нарушена. Если этот индикатор подсечен во время первого подключения, пожалуйста, поменяйте провода подключенные к 15/16/17 клеммам местами и убедитесь, что индикатор погас.



Страна производитель товара: Турция

Последние отзывы

25.05.2021

А до отделения курьерской службы посылка сама идёт?

04.05.2020

В каталоге WURTH нет такого инструмента.

11.03.2020

Отличная цена, европейское качество с учетом того что дешевле чем ИЭК !!!

прибора для измерения постоянного и переменного тока

Вольтметр является специальным измерительным прибором. Зачем применяют вольтметр, что измеряет данный аппарат? Его используют для замера напряжения, которое исчисляется в Вольтах, отсюда название прибора. Чувствительность прибора напрямую зависит от входного сопротивления вольтметра. Чем оно больше, тем выше чувствительность.

Стрелочный вольтметр

Классификация

Учитывая метод производства замеров, приборы можно разделить на те, которые сравнивают входные значения с какой-то величиной и те которые производят непосредственные замеры.

По механизму реализации они бывают:

  • Электромеханическими;
  • Электронно-аналоговыми;
  • Электронно-цифровыми.

Еще одно деление происходит по характеристикам замеряемого напряжения. По такой классификации приборы делят на:

  • Универсальные,
  • Селективные,
  • Импульсные,
  • Фазовые.

Аналоговые электромеханические

Это простые стрелочные устройства, в которых, чтобы увеличить пределы замеров, в схему встроены дополнительные сопротивления.

Несмотря на достаточно большое внутреннее сопротивление, погрешность у этого типа устройств высокая. Именно поэтому  невозможно их использование в замерах, где нужна высокая точность, например, в лабораториях.

Важно! Как, используя вольтметр, определить его показания? Смотря на стрелку и помня о цене деления.

Аналоговые электронные вольтметры общего назначения

Схожи с электромеханическими аппаратами – такая же стрелочная методика индикации, однако имеют внутри себя измерительный усилитель. Его основной задачей является повышение внутреннего сопротивления, что, в свою очередь, позитивно сказывается на лимитах замеров. Для данных приборов эти пределы намного ниже.

Цифровые электронные вольтметры общего назначения

Принцип работы цифрового прибора реализован на АЦП. Он видоизменяет замеряемое напряжение в электронный сигнал, который затем показывается на дисплее в виде цифры. Качество и точность зависят от АЦП, установленного в нем.

Цифровой вольтметр

Диодно-компенсационные вольтметры переменного тока

При помощи вакуумного диода происходит сверка напряжения, которое соизмеряется с образцовым величиной разности потенциалов, снимающейся с генератора внутри аппарата. Данный способ проведения замеров позволяет охватить очень большой диапазон частот: от низких до очень высоких. Этот способ гарантирует очень высокую точность замеров.

Импульсные

Импульсный вольтметр – это такой вид измерительных аппаратов, который применяют, чтобы измерить отклонения периодических и одиночных сигналов.

Фазочувствительные

Эти приборы необходимы для сбора информации о комплексном напряжении. На них устанавливают два дисплея. Они отображают две составные части комплексного напряжения.

Селективные

Они применяются, чтобы померить разности потенциалов основной частоты. Также с их помощью можно определить составляющие амплитуды сложной формы.

Наименования и обозначения

Все отечественные вольтметры маркируются соответствующим его характеристикам шифром. Поэтому, чтобы определить его устройство и вид, не понадобятся сопроводительные документы. Первая буква может поведать о его модификации и устройстве.

Видовые наименования

Делятся в зависимости от пределов напряжения, которое может
измеряться: от самых малых значений до тысяч Вольт. Также существует векторметр для замеров фазовых изменений.

Обозначения

Существует две системы маркировки. Одна обращает внимание на тип устройства, другая – на токовые характеристики. Если в руках находится электродинамический агрегат, то он будет промаркирован буквой «Д». Буква «М» в начале названия укажет на магнитоэлектрический аппарат. «С» ставят на электростатические. Устройство с буквой «Ф, Щ» является отличием электронных аппаратов, «Ц» применяют для выпрямительного типа. Букву «Т» можно найти, если вольтметр термоэлектрический, а «Э» – электромагнитный.

В зависимости от измеряемого напряжения, прибору присваивается свой шифр. Начинается он с буквы «В» – вольтметр. После чего идёт цифра. Например, 2 – это устройства для постоянного тока, цифрой 3 отмечают специализирующиеся на переменном токе, 4 – импульсные. Шифр В7 определяет универсальное устройство. В5 и В6, соответственно, для фазочувствительного и селективного устройства.

Универсальный вольтметр В7-27

Основные нормируемые характеристики

Это:

  • Обхват замеряемого напряжения;
  • Класс точности прибора;
  • Обхват рабочих частот.

Принцип действия

Электромеханические устройства основаны на воздействии напряжения на магнитное поле. Стрелка прибора закреплена к оси с постоянным магнитом. Когда он подвергается воздействию магнитного поля, возникающего под действием напряжения, стрелка отклоняется. Чем выше разность потенциалов, тем больше магнитное поле, значит, больше сдвинется стрелка.

Электронные вольтметры как работают

Аналоговые электронные устройства также имеют стрелку со шкалой в роли индикатора. Однако входящий сигнал сначала попадает на электронный детектор, преобразуется, при необходимости усиливается и затем отклоняет стрелку. Нужно быть внимательным к тому, что показывает прибор, ведь у вольтметров разная цена деления шкалы.

Принцип действия цифровых вольтметров основан на АЦП, который преобразует входящее значение в сигнал, поступающий на экран.

Как подключать вольтметр, правила пользования

Как пользоваться вольтметром? Для подключения всегда применяют параллельный метод. Чтобы данные, получаемые с прибора, были максимально точны, его сопротивление обязано быть как можно больше. Иначе он будет забирать на себя ток, увеличивая нагрузку. Если его подключить последовательно, то он просто оборвет цепь.

Схема подключения вольтметра

Из правил техники безопасности стоит выделить следующие:

  • Не применять вольтметр для измерения напряжения, выходящего за лимиты.
  • Не применять в неподходящих условиях эксплуатации. Например, экстремальные температуры и влажность могут негативно сказаться на работе устройства.
  • Не работать в недостаточно освещённом месте.

Технические характеристики

Различные, в зависимости от модели. Помимо упомянутых нормируемых характеристик, могут быть мобильными или стендовыми, иметь стрелочную индикацию или на дисплее, быть различными по весу и размерам. Также условия эксплуатации могут отличаться. Температура, влажность и давление атмосферы для каждой модели индивидуальны.

Видео

что измеряет, виды, характеристики, устройство вольтметра, строение и принцип работы

Инструкция и меры безопасности

Вольтметр — простейший и узкоспециализированный инструмент для определения параметров электрической цепи. Его основная и единственная задача — определение напряжения на определенном участке цепи. К сожалению, не все знают, как пользоваться таким простым прибором.

Важно! Стоит помнить, что прибор должен подключаться параллельно к сети. В противном случае показания будут неточными

Это не зависит от его типа и размеров.

Цифровой стационарный прибор

Порядок измерения следующий:

  • Проверить стрелку, если аппарат аналоговый. Делается это путем вставки плоской отвертки в задний шлиц прибора. Поворот в разные стороны будет поворачивать и стрелку. Ноль измерений всегда выставляется пред каждым измерением, особенно, если прибор старый;
  • Присоединить провода к контактам. Находятся они на тыльной стороне прибора. Если он рассчитан на постоянный ток, то там будут «+» и «-». У электронных аппаратов они уже присутствуют и не нуждаются в переподключении;
  • Произвести измерение, присоединив «щупы» параллельно к сети.

Важно! Если известно, что напряжение больше 60 Вольт, то нужно пользоваться резиновыми диэлектрическими перчатками или другой изоляцией. Корректировка стрелки аналогового прибора

Корректировка стрелки аналогового прибора

При измерении показателей электрической сети вольтметром следует соблюдать простейшие меры безопасности:

  • Не проводить измерение высоковольтных сетей без средств защиты;
  • Не проводить изменение влажными или мокрыми руками и предотвращать попадание влаги в прибор;
  • Не использовать вольтметр в агрессивных средах по типу кислот, щелочей и масел;
  • Соблюдать требования ГОСТ 12.3.019-80, описывающего правила эксплуатации электроизмерительных приборов.

Схема 10-диапазонного вольтметра постоянного тока

Конструкция

Простейший амперметр или вольтметр состоит из нескольких блоков:

  • ЭЛМП — электромеханического преобразователя;
  • ИМ — измерительный механизм;
  • СМ — стрелочный механизм.

Процесс преобразования аналогового сигнала в цифровой для отображения

Первый предназначен для того, чтобы преобразовывать энергии. Магнитного поля в механическую энергию. Второй механизм включает в себя подвижные и неподвижные части для проведения изменений. Происходит это так: под действием силы тока, который протекает через обмотку ИМ, создается вращающий момент, воздействующий на подвижную часть. Силы механики пропорциональны электрическим силам и ИМ отклоняется на угол, равный этим силам. Данные передаются стрелочному механизму, который и показывает в цифрах количество Вольт.

Если прибор содержит усилители, то он называется электронным. Его отличие заключается в том, что входное устройство помогает поддерживать высокое сопротивление вольтметра и увеличить предел измерений в большую сторону. Далее следует усилитель постоянного тока, который увеличивает значение сигнала до тех величин, которые необходимы для эффективных измерений. Следующие его компоненты идентичны аналоговому инструменту.

Встраиваемое портативное устройство

Преимуществами электромагнитных вольтметров стают:

  • высокая точность измерений;
  • высокая чувствительность;
  • практически полное отсутствие влияние внешних полей;
  • практически полное отсутствие влияние атмосферных факторов.

Недостатки тоже имеются: непригодность использовать при переменном токе и чувствительность к перегрузкам в сети.

USB-вольтметр

Принцип работы вольтметра

Его работа основана на принципе закона Ома. Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него». Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток. Символом для обозначения вольтметра является круг с вложенной буквой V.

Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение. Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.

В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае. Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение. Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.

Рис. 3 — Полная шкала напряжения

Принцип работы

Первыми были созданы измерители электромеханического типа. В их работе используется магнитоэлектрический принцип. Постоянный магнит закреплен неподвижно, а между его полюсами установлен стальной сердечник. Монтаж этого элемента конструкции выполняется так, чтобы в кольцеобразном воздушном зазоре могло формироваться постоянное электромагнитное поле.

В зазор на полуосях установлена рамка, изготовленная из алюминия. Она способна свободно перемещаться. На рамке также есть катушка из тонкой проволоки. Указательная стрелка прибора крепится с помощью пружин к рамке. Как только через прибор начинает проходить электроток, в обмотке возникает электромагнитное поле. Рамка вступает с ним во взаимодействие и отклоняется вместе со стрелкой на расстояние, соответствующее величине напряжения.

Конструкция измерителя также содержит индукционный демпфер — пластинку из алюминия, закрепленную на раме со стрелкой. В соответствии с правилом Ленца, вихревые токи, возникающие в демпфере, вступают во взаимодействие с породившим их магнитным полем и замедляют колебания указателя прибора. Чтобы добиться необходимой точности измерения, прибор во время работы не должен подвергаться воздействию силы тяжести.

Для решения поставленной задачи подвижная часть измерителя оснащается системой грузиков, передвигающихся на стержнях. Кроме этого, для обеспечения точного измерения необходимо снизить силу трения стальных наконечников. Это достигается благодаря использованию специальных износостойких сталей. Изготовленные из них детали подвергаются полировке.

Для этого в конструкции прибора предусмотрен специальный корректировочный винт, соединенный с пружиной. Это классическая конструкция, но сегодня встречаются приборы, содержащие магниты разной формы. При этом в некоторых конструкциях магнит является подвижным.

Отличие от тестера

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Инструкция по использованию

Теперь поговорим о том, как пользоваться рассматриваемым прибором. Первое правило заключается в том, что устройство подключается исключительно параллельно. Второе действие, которое необходимо совершить, – это проверить, что измерительный диапазон полностью соответствует предполагаемому напряжению, присутствующему в электроцепи. Если он имеет большое значение, например, в киловольтах, то точность может страдать. Но если диапазон маленький, то прибор может показывать неточные данные или вообще выйти из строя.

Если перед вами находится вольтметр электромеханического типа, то следует осуществить его настройку перед использованием. О правильной настройке устройства можно почитать в инструкции к эксплуатации конкретной модели. Каждая модель имеет свои особенности настройки и подготовки к эксплуатации.

В случае если устройство предназначается для замеров постоянного напряжения, ни в коем случае не стоит пытаться делать им замер переменного тока. Оно просто поломается. Если же перед вами универсальный прибор, то для его работы необходимо просто переключить устройство в определенный режим.

Кроме того, следует знать, что стрелочный прибор нуждается в периодической корректировке стрелки в нулевое положение. Это можно сделать при помощи спецручки, которая располагается на корпусе устройства. Если ее там нет, то это можно осуществить при помощи отвертки.

Еще одним важным моментом будет то, что не следует браться за оголенные области щупов руками. Особенно этого не следует делать, если напряжение в сети будет составлять более 60 вольт, так как такой удар током может уже быть не только неприятен, но и опасен для здоровья человека. С высокими напряжениями следует работать исключительно в перчатках и никак иначе.

Еще одним важным аспектом работы с такими устройствами будет то, что закрепление щупов-проводков приспособления к проводнику цепи следует осуществлять исключительно при помощи электродов или специальных зажимов, которые обычно идут в комплекте с устройством.

Также смотрите видео о том, как пользоваться мультиметром.

Как пользоваться вольтметром?

Казалось бы, чего проще – подключай и меряй. На самом деле есть несколько правил, которые мы рекомендуем выполнять.

Надо знать диапазон измерений. Вольтметр – достаточно чувствительный прибор, при перегрузке обмотка рамки или электронная схема моментально выйдет из строя. Если у вас милливольтметр – не следует совать проверочные провода в розетку бытовой сети 220 вольт;
Механические приборы должны быть размещены в соответствие с инструкцией

На корпусе есть обозначение вертикального или горизонтального положения корпуса;
Включается в цепь вольтметр независимо от наличия нагрузки или рабочего напряжения;
Внимание! Если вы измеряете напряжение более 60 вольт – пользуйтесь проводами с увеличенным изолирующим покрытием.
По возможности используйте диэлектрические перчатки, особенно при измерении величин от 400 вольт и выше.

Прибор в целом достаточно примитивный. При наличии старой базы деталей, доставшейся от СССР, можно изготовить неплохой вольтметр своими руками.

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Для диагностики проделывают следующее:

  • Выключить все элементы автомобиля, которые используют энергию аккумулятора;
  • Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
  • Ослабить провод на минусовой клейме и подсоединить туда щупы;
  • Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
  • Замерить значения, которые не должны превышать 70 миллиампер.

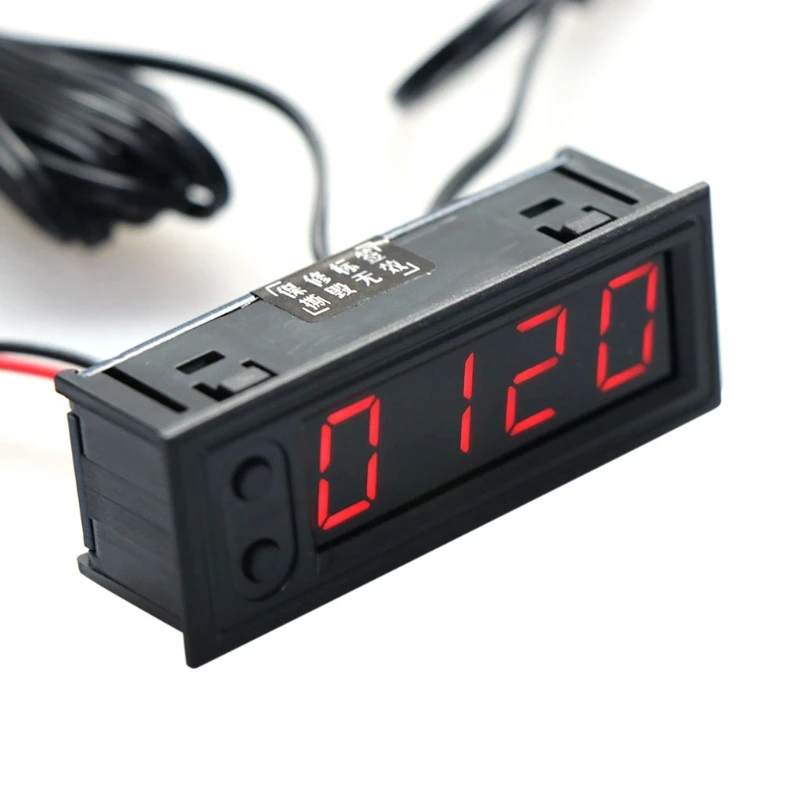

Устройство для автомобиля

В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

  • На глаз оценить состояние проводов;
  • Определить проблемный участок;
  • Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
  • Установить прибор в нужное состояние и устроить прозвонку участка провода;
  • При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.

Проверка аккумулятора мультиметром

Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр. Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров

Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.

Прозвон отсоединенных кабелей авто

Особенности и технические характеристики

Основным применением цифровых вольтметров является проверка напряжения в электрической цепи. Главной особенностью такого прибора является удобство и простота эксплуатации. Также он отличается высокими показателями внутреннего сопротивления, что обеспечивает точность измерений.

К главным техническим характеристикам вольтметра относятся следующие.

  • Диапазон измерений: у цифровых моделей он составляет от 1мВ до 1 кВ. Этого вполне достаточно для проведения большинства замеров. Однако бывает и такое, что необходимо измерить крайне низкое напряжение или слишком высокое. Для этих целей требуются более сложные вольтметры.
  • Допустимая погрешность: чем меньше этот показатель, тем точнее получаемые результаты. Данная характеристика устанавливается производителем после первых испытаний и обычно указывается в процентах.
  • Внутреннее сопротивление: чем оно выше, тем точнее вольтметр. Аппараты с высоким сопротивлением практически не влияют на электроцепь.
  • Диапазон частот переменного напряжения.

Сердцем аппарата, которое отвечает за вычисления, является структурная схема. О принципе ее работы мы поговорим далее. Для визуализации полученных данных многие цифровые вольтметры используют индикатор.

Разновидности

Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно — разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

Наиболее часто людей интересует классификация по виду исполнения, который может быть мобильным и стационарным.

Карманный ЖК цифровой мультиметр

Стационарные

Стационарные вольтметры представляют собой устройства, которые питаются от сетей переменного напряжения. Возможно это благодаря встроенному в их корпус блоку питания. Как правило, с виду они похожи на коробку или ящик, а используются для узкоспециализированных работ, требующих повышенной точности измерений. Чаще всего это профессиональная сфера деятельности и контролирование напряжения на важных и нестабильных участках сети. Само слово «стационарный» говорит о том, что они применяются там, где нужна постоянная слежка и изменение данных.

Стационарный стрелочный вольтметр

Мобильные

Их еще называют переносными, хотя стационарный прибор иногда перенести также не составляет труда. Мобильный же вольтметр компактный и способен поместиться практически везде. Их относят к классу полупрофессиональных и любительских, потому что работают они от батареек или аккумуляторов и обладают сравнительно меньшими точностями и большими погрешностями. Выглядят они как плоские коробочки, «обитые» пластиком или резиной и имеющие эргономические формы. Чтобы они были еще удобнее, их оснащают съемными щупами для определения амплитудных колебаний сигналов.

Важно! Как правило, мобильные вольтметры включаются в состав тестеров и мультиметров. Мобильные цифровые вольтметры способны очень точно определить показания, в то время как портативные аналоговые приборы — показать хорошую чувствительность, способную определить даже самые маленькие отклонения напряжения, которые не могут определить цифровые приборы

Цифровой мобильный вольтметр

Идеальный вольтметр

При замкнутом ключе К стрелка вольтметра может отклониться как в одну, так и в другую сторону в зависимости от значений э. д. с. и сопротивлений.| В этой цепи источник с э. д. с.. 2 переключен на противоположную полярность по сравнению с.

Идеальный вольтметр, включенный в электрическую цепь, показывает напряжение, равное разности потенциалов между точками подключения прибора.

Вольтметр, отградуированный в единицах емкости.

Идеальный вольтметр, не оказывающий возмущающего вотдейгтгшя на измеряемую цепь, должен обладать бесконечно большим сопротивлением или, скажем иначе, собственное потребление мощности ( от измеряемого объекта) вольтметром должно быть нулевым.

Можете ли вы сказать, почему идеальный вольтметр должен иметь бесконечное сопротивление, а идеальный амперметр нулевое сопротивление.

Ламповый вольтметр удовлетворяет всем требованиям, предъявляемым к идеальному вольтметру. Он измеряет напряжения, совершенно не потребляя тока. При этом становятся ненужными: декадные реостаты, измерительные мостики, нормальные элементы, капиллярный электрометр. Наряду с этим измерение, происходящее при действительном отсутствии тока ( в противоположность всем другим методам, при которых потребляется некоторое количество тока до окончательной компенсации), дает широкие возможности для усовершенствования электродов. Например, можно спокойно поворачивать краны электродов, если они не смазаны жиром, не вредя измерению. При помощи лампового вольтметра можно безупречно измерить даже рн воды для определения электропроводности — В случаях, когда можно опасаться отравления платинового электрода, ламповый вольтметр часто дает хорошие результаты, благодаря быстроте работы ( секунды), в то время как при старых методах никакие измерения здесь не были возможны.

К исследованию изменений пока — К исследованию изменений заний вольтметров показаний амперметров.

Требуется определить, как изменятся ( увеличатся или уменьшатся) показания всех идеальных вольтметров в цепи, показанной на рис. 77, если, например, уменьшить сопротивление R2 переменного резистора.

Теперь начнем регулировать величины источников тока до тех: пор, пока напряжения, отмечаемые идеальными вольтметрами, не станут равными нулю. Легко заметить, что это должны быть токи, возникающие на соответствующих зажимах при одновременном коротком замыкании последних. Токи источников, подключен-ных к зажимам, должны скомпенсировать влияние источников, находящихся внутри ящика, в части их влияния на условия на зажимах.

Поэтому вольтметр должен иметь большое сопротивление по сравнению с сопротивлением участка цепи, к которому он подключается. Идеальным вольтметром является такой, у которого сопротивление стремится к бесконечности.

Составление неопределенной матрицы полезно, потому что упрощает получение уравнения полного передающего сопротивления от любой пары узлов цепи к любой другой паре узлов этой же цепи. Предположим, что источник тока присоединен между двумя узлами т и k, так что ток I, входит в г-й узел и выходит из fe-ro узла. Предположим также, что идеальный вольтметр ( имеющий бесконечно большое входное сопротивление) присоединен между узлами j и m и таким образом измеряет разность потенциалов между этими узлами.

Определение слова «Вольтметр» по БСЭ:

Вольтметр — электрический прибор для измерения эдс или напряжений в электрических цепях. В. включается параллельно нагрузке или источнику электрической энергии (рис. 1).Первым в мире В. был «указатель электрической силы» русского физика Г. В. Рихмана (1745). Принцип действия «указателя» используется и в современном электростатическом В. (см. Электростатический прибор).Наиболее просты в изготовлении, дёшевы и надёжны в эксплуатации В. электромагнитные (см. Электромагнитный прибор). Они применяются главным образом как стационарные на распределительных щитах электростанций и промышленных предприятий и более редко в качестве лабораторных приборов. Недостатки таких В. — относительно большое собственное потребление энергии (3-7 вт) и большая индуктивность обмотки, приводящая к существенной зависимости показаний В. от частоты.Наиболее чувствительны и точны В. магнитоэлектрические (см. Магнитоэлектрический прибор), пригодные, однако, для измерений только в цепях постоянного тока. В комплекте с термоэлектрическими, полупроводниковыми или электронно-ламповыми преобразователями переменного тока в постоянный они применяются для измерения напряжения в цепях переменного тока. Такие В., называются термоэлектрическими, выпрямительными и электронными, применяются главным образом в лабораторной практике. Выпрямительные В. используют для измерений в диапазоне звуковых частот, а термоэлектрические и электронные — на высоких частотах. Недостаток этих приборов — существенное влияние на правильность их показаний формы кривой измеряемого напряжения.Электронные В. имеют сложные схемы с применением недостаточно стабильных элементов (электронных ламп, малогабаритных электрических сопротивлений и конденсаторов), что приводит к снижению их надёжности и точности. Однако они незаменимы при измерениях в маломощных радиотехнических цепях, так как имеют большое входное сопротивление и работают в широком диапазоне частот (от 50 гц до 100 Мгц) с погрешностями, не превышающими 3% от верхнего предела измерения. Изготовляются также электронные В

для измерения амплитуды импульсов напряжения длительностью от десятых долей мксек при скважности до 2500.В начале 20 в. широко применялись В

тепловой и индукционной систем. в настоящее время промышленное производство их прекращено из-за присущих им недостатков — большое собственное потребление энергии и зависимость показаний от температуры окружающей среды.Схемы включения В. и внешний вид показаны на рис. 1 и 2.Лит.: Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958. Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, М., 1960.Н. Г. Вострокнутов.Рис. 1. Схемы выключения вольтметра: а — с нагрузкой: б — через измерительный трансформатор.Рис. 2. Вольтметр: а — переносный лабораторный. б — щитовой в пылезащищённом корпусе. в — переносный многопредельный ламповый с непосредственным отсчётом.

Гальванометр в качестве амперметра

Гальванометр можно использовать как амперметр, если прибор установлен в параллельной связи с небольшим сопротивлением, именующимся шунтирующим. Дело в том, что сопротивления шунта маленькое, из-за чего амперметр может вычислять ток намного четче.

Допустим, нам нужен амперметр, фиксирующий полномасштабное отклонение для 1 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Так как R и r параллельны, напряжение на них одинаково.

IR = IGr

Так что: IR = IG/I = R/r.

Решая для R и отмечая, что IG составляет 50 мкА, а I – 0.999950 А, получим:

Обзор
  • Разные типы тока
  • Источники ЭДС
Параллельное и последовательное соединение резисторов
  • Последовательное соединение резисторов
  • Параллельное соединение резисторов
  • Комбинированные схемы
  • Зарядка аккумулятора: ЭДС в последовательных и параллельных связях
  • ЭДС и конечно напряжение
Правила Кирхгофа
  • Введение и значение
  • Правило соединения
  • Правило напряжений
  • Применение
Вольтметры и амперметры
  • Вольтметры и амперметры
  • Нулевые измерения
Схемы RC
  • Резисторы и конденсаторы в последовательной связи
  • Полное сопротивление
  • Фазовый угол и коэффициент мощности

Принцип действия прибора

В основу работы вольтметра заложен метод аналогово-цифрового преобразования с двухтактным интегрированием. Рассмотрим работу прибора на примере В7-35. Преобразователи установленные в конструкции, измеряя величины напряжения постоянного и переменного тока, силу тока, сопротивление, преобразуют в нормализованное напряжение и при использовании АЦП преобразуют в цифровой код.

Функциональная схема цифрового вольтметра работает на использовании 4 преобразователей это:

  1. Масштабирующий преобразователь.
  2. Низкочастотный прибор, преобразующий напряжение переменного тока в постоянный ток.
  3. Преобразователь силы постоянного и переменного тока в напряжение.
  4. Преобразователь сопротивления в напряжение.

Обзор видов

Вольтметр не является многофункциональным приспособлением. Он выполняет лишь одну задачу – измерение напряжения электрической цепи. Однако на сегодняшний день было изобретено немало разновидностей вольтметров

Их классификация зависит от характеристик, которые берутся во внимание

Давайте рассмотрим основные виды и параметры, по которым они подразделяются. Наиболее важный из них – это принцип работы. В зависимости от него вольтметры бывают двух типов:

  • электромеханические – электромагнитные и магнитоэлектрические;
  • электронные – аналоговые и цифровые.

Но из-за высокой индуктивности собственных обмоток заметно страдает точность измерений. Такие приборы чаще всего встречаются на электроподстанциях.

Магнитоэлектрические, наоборот, наименее доступны и применяются в основном для лабораторных исследований. Но не будем надолго останавливаться на этих разновидностях, так как речь идет о цифровых вольтметрах, а значит, нас интересуют только электронные. Электронный аппарат имеет табло для вывода результатов. На аналоговых устройствах оно состоит из шкалы и стрелки. На цифровых – представляет собой светодиодный дисплей.

Следующий рассматриваемый параметр – это назначение. Согласно ему, электронный вольтметр разделяется на:

  • прибор для измерения напряжения постоянного тока;
  • прибор для измерения напряжения переменного тока;
  • универсальный прибор для измерения обоих типов напряжения, с возможностью переключения режимов;
  • импульсный прибор для замеров одиночных импульсов.

Вольтметры для измерения постоянного тока бывают:

  • выпрямительными;
  • квадратичными.

Для измерения напряжения переменного тока в трехфазной сети применяется трехфазный вольтметр.

Особой разновидностью электронных вольтметров являются приборы с время-импульсным преобразованием. Они фиксируют напряжения только в определенные отрезки времени. Дополнительно аппарат учитывает импульсные колебания и среднюю частоту напряжения.

Вольтметры с двойным интегрированием предназначены для работы с постоянным током. Они основываются на принципе периодического повторения, при котором исходный код в цепи возвращается автоматически.

Дополнительно вольтметры разделяются по способу установки:

  • стационарные;
  • щитовые;
  • переносные.

К переносным относятся, например, миниатюрный и розеточный аппараты. Последний работает от электросети, мини-вольтметр работает на батарейках. Среди владельцев автомобилей востребована современная разновидность – круглый портативный вольтметр со светодиодным табло. Он легко позволяет замерить напряжение автомобильного аккумулятора.

Отдельно можно приобрести встраиваемые приборы. Они предназначены для тех блоков питания, которые производитель не оснащает вольтметром.

Цифровой прибор

Принцип действия цифрового вольтметра переменного тока, как и постоянного, основан на использовании аналогово-цифрового преобразователя (АЦП). Измеряемый сигнал поступает на вход микросхемы, преобразовывающей его в набор импульсов, передающихся дальше в блок обработки для формирования кода. Трансформированный сигнал направляется на цифровое отсчётное устройство, а с него уже и на дисплей.

Точность замеров электронного вольтметра зависит от качества преобразования сигнала в цифровой код. Попадая на компаратор, сигнал разбивается на группы единиц и направляется в ячейки памяти, сохраняющих информацию. Если код подать напрямую, то на экране показания будут неустойчивыми. Дисплеем управляет свой контроллер, обеспечивающий вывод данных из памяти и засвечивающий сегменты дисплея.

К достоинствам цифрового вольтметра относят высокое внутреннее сопротивление, что делает его измерения очень точными. А также он оснащён электронным усилителем, позволяющим проводить замеры даже слабых сигналов. Результат измерений отображается на табло сразу в виде числа, поэтому нет необходимости высчитывать значение по шкалам.

Реальные примеры измерения напряжения

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Меры безопасности

Поскольку сам прибор имеет большое сопротивление, а в сеть он подключается параллельно, вероятность того, что при работе с ним человек получит сильный удар током, минимальна. Однако если вольтметры используются в промышленности, часто приходится иметь дело с большими значениями напряжения и других величин, характеризующих электрический ток.

Нужно быть очень осторожным, измеряя напряжение в сети посредством этого электроизмерительного прибора. Ни в коем случае нельзя прикасаться к прибору голыми руками. Избежать несчастного случая помогут перчатки из непроводящего ток материала, например, из резины.

Оцените статью:Руководство по выбору аналоговых вольтметров

: типы, характеристики, применение

Аналоговые вольтметры измеряют напряжение или падение напряжения в цепи. Они отображают показания с помощью иглы, а не цифрового дисплея. Вольтметры могут быть автономными устройствами или частью мультиметра.

Аналоговые вольтметры

используют самые разные средства для измерения напряжения, среди которых наиболее распространены гальванометры с подвижной катушкой Д’Арсонваля. В этих устройствах используется катушка из тонкой проволоки, подвешенная в магнитном поле.Катушка вращается и перемещает указатель или другой индикатор пропорционально приложенному уровню тока.

Гальванометры с подвижной катушкой обычно используются для измерения тока в амперметрах, но при наличии подходящего сопротивления могут также измерять напряжение постоянного тока в вольтметрах. Они желательны из-за их превосходной чувствительности, но не подходят для измерения переменного тока, потому что они чувствительны только к среднему протеканию тока. Вольтметры с подвижной катушкой могут точно измерять напряжение переменного тока, если они оснащены выпрямителем и трансформатором.

Гальванометр Д’Арсонваля описанного выше типа.

Во втором типе вольтметра используется подвеска с натянутой лентой, в которой также используется подвижная катушка. Измерители с тугим ремешком исключают механизм поворота и драгоценного камня, используемые измерителями d’Arsonval, и заменяют его крутым платиновым ремешком. Эта установка снижает трение, которое является причиной проблем с износом и повторяемостью в приборах с подвижной катушкой.

Показания аналогового вольтметра подвержены ошибкам, вызванным измерением на неровной поверхности (на которой сила тяжести тянет стрелку вниз) или вблизи магнитного поля.По этим причинам пользователи должны тщательно исследовать среду, в которой находится измеритель, перед калибровкой и измерением.

Сравнение с цифровыми вольтметрами

Современные измерения напряжения чаще всего выполняются с помощью цифровых вольтметров из-за их превосходной точности. Аналоговые счетчики имеют ряд преимуществ перед цифровыми типами:

  • Аналоговое движение стрелки дает лучшее представление о порядке величины и тенденциях, чем цифровое считывание.

  • Аналоговые счетчики не требуют источника питания помимо источника испытательного тока.

Аналоговые вольтметры также имеют ряд недостатков:

Несколько шкал могут вызвать путаницу. (Весы более подробно описаны ниже.)

Аналоговые счетчики не имеют технологии автополярности . Неправильно подключенные измерительные провода могут привести к отклонению иглы и повреждению устройства.

Ошибка параллакса , которая возникает из-за неправильного считывания показаний аналоговых измерительных устройств.Аналоговые счетчики предназначены для считывания с глазком, перпендикулярным стрелке и шкале счетчика. Когда шкала рассматривается под неправильным углом, точность измерителя снижается на несколько градусов. Некоторые измерители имеют зеркало внутри дисплея, так что пользователь может легко определить правильный угол обзора, проверив отражение иглы. Правильный угол достигается, когда отражение иглы не видно глазу пользователя.

Ошибка параллакса на аналоговом измерителе.Отражение иглы, видимое в зеркале под шкалой, указывает на неправильный угол обзора.

Приложения

Цифровые вольтметры

, как правило, вытеснили аналоговые, но последние по-прежнему находят широкое применение в таких нишевых приложениях, как:

  • Индикаторы батареи, особенно в морских или военно-морских судах

  • Измерение импульсов или колебаний, при котором движение индикатора более важно, чем точное значение напряжения

Масштаб и диапазон

Считывание показаний вольтметра, предназначенного для измерения только одного диапазона напряжения, простое и понятное, но многие измерители конфигурируются для измерения нескольких диапазонов и, следовательно, используют более сложные шкалы.Многие аналоговые мультиметры могут измерять как переменное, так и постоянное напряжение и могут измерять десятки диапазонов напряжения.

При просмотре приведенной выше шкалы пользователь может сделать вывод, что измеритель может измерять три различных диапазона напряжения: 0-10 В, 0-50 В и 0-250 В. Как правило, измеритель с указанным выше дисплеем может измерять другие диапазоны, которые кратны трем основным диапазонам, например 0-0,5 В, 0-2,5 В и 0-1000 В.

Видео ниже предоставляет полезный обзор калибровки и считывания аналогового мультиметра (раздел, посвященный считыванию напряжения, начинается примерно в 3:45).

Кредит видео: LATTC

Селекторный переключатель мультиметра, показанный ниже, является хорошим примером; обратите внимание, что все значения постоянного напряжения слева кратны 25, 50 и 100.

Изображение предоставлено: Electronics Area

Следовательно, пользователь должен знать, как использовать правильную шкалу отображения для выбранного диапазона и определять процентное значение показания от полной шкалы, чтобы найти измеренное значение.Например, показание стрелки 2 на шкале 0–10 В интерпретируется как 200 В, если измеритель настроен на измерение 0–1000 В.

При измерении неизвестного напряжения калибровка измерителя на самый высокий диапазон предотвращает его «заедание» при полном отклонении (стрелка быстро движется к верхнему пределу диапазона) и снижает риск повреждения измерителя. При измерении известного напряжения установите измеритель на наименьший диапазон, который может выдержать напряжение. Например, батарею на 9 В следует тестировать при напряжении 0–10 В, а розетку на 120 В следует измерять при напряжении 0–250 В.

Стандарты

Опубликованные стандарты, относящиеся к вольтметрам, обычно касаются использования устройства для электрических испытаний. Примеры стандартов включают:

IEC 60051-2 — Особые требования к аналоговым амперметрам и вольтметрам и их принадлежностям

ASTM A1013 — Метод испытания высокочастотных потерь в сердечнике компонентов магнитомягкого сердечника с использованием метода вольтметр-амперметр-ваттметр

Список литературы

Радиоэлектроника — Использование аналогового мультиметра

Изображение кредита:

Weschler Instruments | Бесплатный словарь | University of Cinncinnatti — Клермон | Запчасти для радиолюбителей | Участок электроники


Электронный вольтметр U726 Оборудование Meratronik SA; Варшава, сборка

  • Категория
  • Сервисное или лабораторное оборудование
  • Радиомузей.идентификатор организации
  • 245599

Щелкните эскиз схемы, чтобы запросить схему как бесплатный документ.

Технические характеристики

  • Вид питания и напряжение
  • Источник переменного тока (AC) / 120; 220 Вольт
  • Громкоговоритель
  • — — Звук отсутствует.
  • из Радиомузея.орг
  • Модель: Электронный вольтметр U726 — Meratronik SA; Варшава
  • Форма
  • Настольная модель с кнопками.
  • Размеры (WHD)
  • 150 x 185 x 220 мм / 5,9 x 7,3 x 8,7 дюйма
  • Примечания
  • Универсальный электронный вольтметр Der U726 для печати на Messbereiche:

    Gleichspannung: 2 мВ… 1000 В (50 кВ с зондом)
    Wechselspannung: 50 мВ … 30 В (20 Гц … 1200 МГц)
    Gleichstrom: 20 пА … 100 мА
    Widerstand: 2 Ω … 1 ГОм

    Messung der Wechselspannung erfolgt mit einer externen Sonde, in der eine Gleichrichterröhre EA52 eingebaut ist.

  • Масса нетто (2,2 фунта = 1 кг)
  • 3,2 кг / 7 фунтов 0.8 унций (7,048 фунтов)
  • Упоминается в
  • — Оригинал-техн. документы.
  • Автор
  • Страница модели создана Крисом Лепиарчиком. См. «Изменение данных» для получения информации о других участниках.

Коллекции | Музеи | Литература

Коллекции

Модель Electronic Voltmeter входит в коллекции следующих членов.

Электронный вольтметр Вопросы и ответы

В этом наборе вопросов и ответов с несколькими вариантами ответов (MCQ) для электрических измерений и измерительных приборов основное внимание уделяется «Базовому электронному вольтметру».

1. Сигналы низкого напряжения могут быть измерены ___________
a) усилителями
b) трансформаторами
c) преобразователями
d) вольтметрами
Посмотреть ответ

Ответ: a
Объяснение: Электронные вольтметры используют усилители для измерения сигналов низкого напряжения.Он состоит из двух или более каскадов усилителей постоянного тока.

2. Входное сопротивление электронного вольтметра ________
a) низкое
b) высокое
c) среднее
d) нулевое
Просмотр ответа

Ответ: b
Пояснение: В электронном вольтметре входное сопротивление поддерживается очень высоким. . Это достигается за счет использования полевого транзистора (полевого транзистора) на входе электронного вольтметра.

3. Измеритель может быть изолирован от цепи в основном электронном вольтметре постоянного тока.
a) Верно
b) Неверно
Посмотреть ответ

Ответ: a
Объяснение: Полевой транзистор (FET) действует как повторитель источника и обеспечивает очень высокое входное сопротивление. Биполярный транзистор вместе с резисторами образуют симметричную мостовую схему. В результате цепь счетчика может быть изолирована от главной цепи.

4. Мост балансируется ________
a) гальванометром
b) осциллятором
c) резистором регулировки нуля
d) головным телефоном
Посмотреть ответ

Ответ: c
Пояснение: Мостовая схема в основном D.C. Электронный вольтметр сбалансирован с помощью резистора регулировки нуля, так что стрелка показывает нулевое отклонение.

5. Как влияет ввод на транзистор Q 2 ?
a) смещение на Q 2 уменьшается
b) смещение на Q 2 постоянно
c) смещение на Q 2 равно нулю
d) смещение на Q 2 увеличивается
Посмотреть ответ

Ответ: d
Пояснение: Смещение на транзисторе Q 2 увеличивается при подаче входного напряжения.В результате через счетчик протекает пропорциональная величина тока. Следовательно, отклонение измерителя прямо пропорционально приложенному напряжению в динамическом диапазоне.

6. Каков базовый диапазон счетчика?
a) вызывает максимальное отклонение
b) вызывает минимальное отклонение
c) вызывает нулевое отклонение
d) вызывает среднее отклонение
Просмотр ответа

Ответ: a
Объяснение: Входное напряжение, вызывающее максимальное отклонение измерителя, известно как базовое дальность метра.Он занимает самый низкий диапазон на переключателе диапазонов в цепях без усиления.

7. Большой диапазон может быть получен в базовом электронном вольтметре постоянного тока с помощью ________
a) трансформатора
b) аттенюатора
c) преобразователя
d) резистора
Посмотреть ответ

Ответ: b
Объяснение: Используя аттенюатора в базовом электронном вольтметре постоянного тока, мы получаем широкий диапазон значений для чтения напряжения. Аттенюатор представляет собой схему делителя напряжения с заранее заданной лицевой панелью.

8. Чувствительность электронного вольтметра высокая.
a) Верно
b) Неверно
Посмотреть ответ

Ответ: a
Объяснение: В вольтметре PMMC (подвижная катушка с постоянным магнитом) полученная чувствительность меньше и составляет несколько вольт. В электронных вольтметрах чувствительность очень высока и по крайней мере в 100 раз превышает чувствительность вольтметра PMMC.

9. Перегрузка ________
а) повреждает счетчик
б) увеличивает температуру
в) не влияет на счетчик
г) снижает чувствительность
Посмотреть ответ

Ответ: в
Пояснение: транзисторы насыщаются после определенного диапазон рабочего напряжения и тока, значение счетчика тока ограничено.В результате перегрузка не влияет на счетчик, и он остается безопасным.

Sanfoundry Global Education & Learning Series — Электрические измерения.

Чтобы практиковаться во всех областях электрических измерений, представляет собой полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Примите участие в конкурсе сертификации Sanfoundry, чтобы получить бесплатную Почетную грамоту. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Вольтметры — Вселенная приборостроения

Вольтметр 1901 GE

Вольтметр — ключевой прибор в нашем мире электротехники.Они используются во всем: от рентгеновских аппаратов до радиопередач, компьютеров, энергоснабжения и измерения атмосферы до телескопа Хаббл. Вольтметры могут использовать магнитные поля, электростатические поля и явления плазмы для измерения напряжения. На этой странице мы говорим о PMMC или вольтметрах типа гальванометров с подвижной катушкой, которые были первыми вольтметрами и доминировали в отрасли более 100 лет, пока их не заменили широкое использование цифровых мультиметров (DMM).

Чтобы ознакомиться с наукой и техникой вольтметра, мы рекомендуем вам посмотреть наше короткое видео ниже, , если вы уже видели это видео в начале Блока 1, вы можете двигаться дальше.

Справа вы увидите простую схему вольтметра, считывающего постоянное напряжение цепи, состоящей из батареи и лампочки. Расположение вольтметра в цепи отличается от амперметра. Вольтметр работает, измеряя разность потенциалов между двумя точками. Амперметр, с другой стороны, расположен последовательно со схемой. Размещение вольтметра в цепи постоянного тока. Вольтметр измеряет ток (обозначен буквой «А» для амперметра), но имеет параллельный резистор.

Вольтметр построен по уравнению:

напряжение = ток x сопротивление

Вольтметры реально измеряли ток через резистор. Более чувствительные амперметры привели к вольтметру. Первым был разработан амперметр, потому что с его помощью было легче измерять более высокий ток. В вольтметре нам нужно иметь возможность измерять небольшой образец тока.

Возможность измерения милли- и микроампер на проводах вольтметра:

Щелкните изображение, чтобы увеличить.Это ранний мультиметр: он может измерять напряжение или ток.

Эдвард Уэстон произвел революцию в области приборостроения, когда разработал первые портативные электрические счетчики и надежный прибор PMMC (прибор с подвижной катушкой с постоянным магнитом).

Для точных вольтметров требуются стабильные постоянные магниты и устойчивые материалы резисторов. Сплав Westin Manganin позволил получить стабильные резисторы для использования в вольтметрах и амперметрах. Манганин состоит из 86% меди, 2% никеля и 12% марганца.

С научной точки зрения Уэстон обнаружил, что металлы могут иметь отрицательный температурный коэффициент сопротивления.

До 1870-х годов счетчики были хрупкими лабораторными приборами, не совсем пригодными для тестирования систем. До 1870-х годов большинство электрических установок было для телеграфа, где не было необходимости в регулярных измерениях. Зеркальные гальванометры использовались для настройки телеграфов. Westinghouse руководил многими инновациями в дизайне вольтметров вместе с пионером в области переменного тока Оливером Шалленбергером в команде.Филип Ланге и Шалленбергер взяли гальванометры того времени и добавили необходимые резисторы, которые преобразовали их из амперметра в вольтметр. Они перепроектировали счетчики для работы с 2-фазной системой Tesla, а позже и с 3-фазной системой Добровольского, которая стала сегодня стандартом.

Стандартные вольтметры и амперметры на протяжении большей части электрического возраста приводятся в действие магнитом и используют прочную конструкцию «жестяная банка» с постоянным магнитом.

Промышленный стандарт вольтметра на протяжении многих десятилетий был разработан в 1886 году химиком и инженером Эдвардом Уэстоном в Нью-Джерси.Инновация Уэстона включала стабильный постоянный магнит и разработку им особого материала манганин. См. Нашу страницу об амперметрах, чтобы узнать больше о конструкции, поскольку амперметры и вольтметры были очень близки.

Вольтметр General Electric 1901 года

Дополнительная литература:

PMMC

Эдвард Уэстон

Электронный вольтметр 410C Руководство по эксплуатации и обслуживанию

Страна или регион * —Выберите — United StatesUnited KingdomCanadaIndiaNetherlandsAustraliaSouth AfricaFranceGermanySingaporeSwedenBrazilAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrit / Индийский океан Terr.Бруней-ДаруссаламБолгарияБуркина-ФасоБурундиКамбоджаКамерунКанарские островаКапо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокос (Килинг) островаКолумбияКоморские островаКонгоКонго, The Dem. Республика OfCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFrench GuianaFrench PolynesiaFrench Южный Terr.GabonGambiaGeorgiaGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard / McDonald ISL,.HondurasHong Kong, ChinaHungaryIcelandIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea (Северная) Корея (Южная) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarN. Марьяна Isls.NamibiaNauruNepalNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSamoaSan MarinoSao Фолиант / PrincipeSaudi ArabiaSenegalSerbia и MontenegroSerbiaMontenegroSeychellesSierra LeoneSlovak RepublicSloveniaSolomon IslandsSomaliaSpainSri LankaSt.Елена Пьер и Микелон Винсент и GrenadinesSudanSurinameSvalbard / Ян Майен Isls.SwazilandSwitzerlandSyriaTaiwan, ChinaTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks / Кайкос Isls.TuvaluUgandaUkraineUnited Arab EmiratesUS Экваторияльная Is.UruguayUzbekistanVanuatuVatican CityVenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис / Футуна Isls.Western SaharaYemenZambiaZimbabwe

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

880242 Автометр Jeep 52 мм 8-18 Вольт Электронный вольтметр с короткой разверткой

  • Дом
  • 880242 Автометр Jeep 52 мм, 8-18 В, электронный вольтметр с короткой разверткой

Imagenes Referenciales, не представляет продукт Final a Recibir

Артикул: ds_BDHZ_880242

Disponibilidad:

Следите за состоянием и производительностью электрической системы вашего автомобиля безопасно и точно.Благодаря запатентованному движению измерителя с воздушным сердечником, этот манометр работает с точностью, определяющей категорию, от 8 до 18 В в электрических системах с отрицательным заземлением. Установка проста и поможет вам не оказаться на обочине дороги.

{{/если}} {{if compare_at_price_min> price_min}}

— $ {Math.этаж ((compare_at_price_min — price_min) * 100 / compare_at_price_min)}%

{{/если}} {{если доступно}}

Аготадо

{{/если}} {{если tagLabelCustom}}

Etiqueta Personalizada

{{/если}}
$ {title}

{{if compare_at_price_min> price_min}} {{html Shopify.formatMoney (compare_at_price_min, window.money_format)}} {{html Shopify.formatMoney (price_min, window.money_format)}} {{еще}} {{html Shopify.formatMoney (price_min, window.money_format)}} {{/если}}

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
