Что такое конденсатор и как он работает. Какие бывают виды конденсаторов. Для чего используются конденсаторы в электрических схемах. Как правильно выбрать и использовать конденсатор.
Что такое конденсатор и как он устроен
Конденсатор — это электронный компонент, способный накапливать и хранить электрический заряд. Простейший конденсатор состоит из двух проводящих пластин (обкладок), разделенных диэлектриком — непроводящим материалом.
Основные части конденсатора:
- Обкладки — металлические пластины или фольга, на которых накапливается заряд
- Диэлектрик — изолирующий слой между обкладками (воздух, керамика, пластик и др.)
- Выводы — для подключения к электрической цепи
- Корпус — защищает внутренние части (у некоторых типов)
Главная характеристика конденсатора — электрическая емкость. Она измеряется в фарадах (Ф) и показывает, какой заряд накапливает конденсатор при подаче на него напряжения в 1 вольт.
Принцип работы конденсатора
Как работает конденсатор? При подключении к источнику напряжения на обкладках конденсатора накапливаются противоположные по знаку заряды. Между обкладками возникает электрическое поле. Когда напряжение на конденсаторе становится равным напряжению источника, процесс зарядки прекращается.
После отключения от источника конденсатор некоторое время сохраняет накопленный заряд. При подключении нагрузки он разряжается, отдавая накопленную энергию.
Какие процессы происходят в конденсаторе?
- Зарядка — накопление заряда на обкладках
- Хранение заряда — поддержание разности потенциалов
- Разрядка — отдача накопленной энергии в цепь
Конденсатор пропускает переменный ток, но препятствует протеканию постоянного тока. Это свойство широко используется в электронных схемах.
Основные виды конденсаторов
Существует множество типов конденсаторов, различающихся конструкцией, материалами и характеристиками. Рассмотрим основные виды:
Керамические конденсаторы
Диэлектрик — керамика. Компактные, недорогие, работают на высоких частотах. Применяются в ВЧ-схемах, для фильтрации помех.
Пленочные конденсаторы
Диэлектрик — полимерная пленка. Стабильны, точны, работают на высоких напряжениях. Используются в фильтрах, цепях развязки.

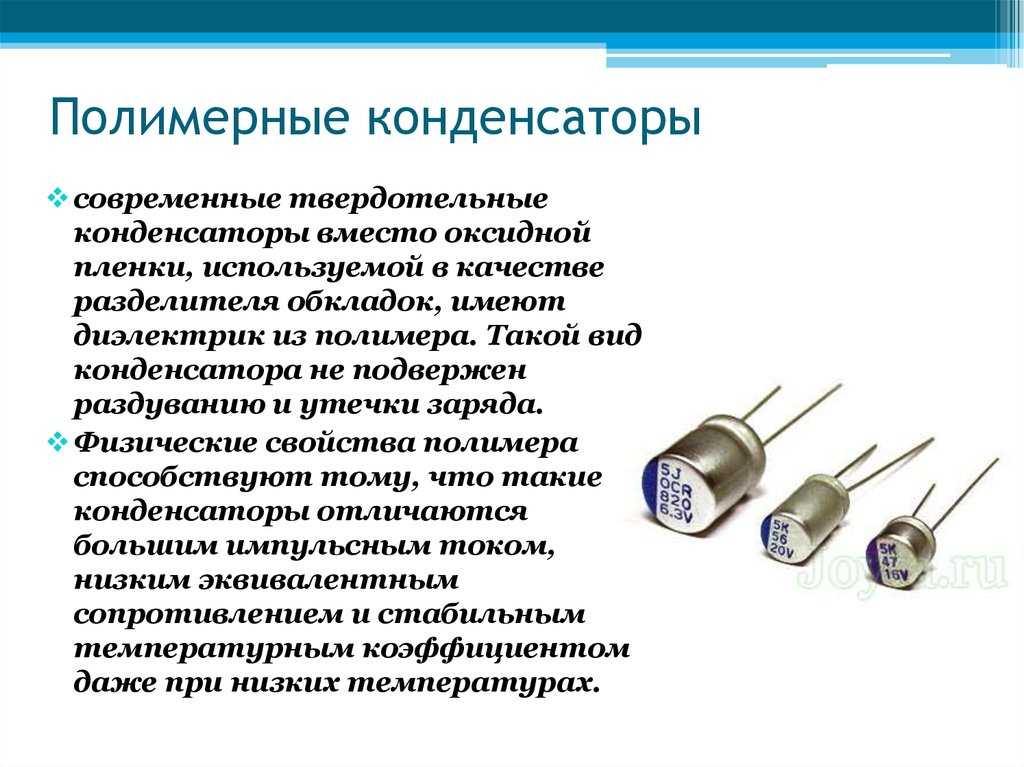

Электролитические конденсаторы
Большая емкость при малых размерах. Полярные — важно соблюдать полярность при подключении. Применяются в источниках питания, фильтрах низких частот.
Танталовые конденсаторы
Разновидность электролитических. Компактные, стабильные, работают при высоких температурах. Используются в портативной электронике.
Подстроечные конденсаторы
Позволяют регулировать емкость. Применяются для точной настройки колебательных контуров.
Как выбрать нужный конденсатор
При выборе конденсатора для конкретной схемы учитывают следующие параметры:
- Емкость — основной параметр, зависит от назначения в схеме
- Рабочее напряжение — должно быть выше напряжения в цепи
- Тип диэлектрика — влияет на стабильность, частотные свойства
- Допуск (точность) емкости — важен в прецизионных схемах
- Температурный коэффициент емкости — для работы в широком диапазоне температур
- Габариты — учитываются при компактном монтаже
Важно правильно определить требуемые параметры конденсатора, исходя из его функции в схеме и условий эксплуатации устройства.
Области применения конденсаторов
Конденсаторы широко используются в электронике и электротехнике. Основные области применения:
- Накопление энергии (в импульсных источниках питания)
- Фильтрация помех и пульсаций напряжения
- Разделение постоянной и переменной составляющих сигнала
- Частотная коррекция в усилителях
- Создание колебательных контуров (с катушками индуктивности)
- Формирование временных задержек
- Сглаживание пульсаций в выпрямителях
В каждом современном электронном устройстве используются десятки, а то и сотни конденсаторов различных типов и номиналов.
Как проверить исправность конденсатора
Для проверки работоспособности конденсатора можно использовать следующие методы:
- Визуальный осмотр — нет ли вздутий, подтеков электролита
- Проверка мультиметром в режиме измерения емкости
- Проверка на короткое замыкание омметром
- Проверка заряда-разряда (для электролитических)
При выявлении отклонений от номинала или явных повреждений конденсатор следует заменить. Неисправный конденсатор может вызвать сбои в работе всего устройства.
Маркировка конденсаторов
На корпусе конденсатора обычно указываются основные параметры:
- Емкость — в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ)
- Допустимое напряжение
- Полярность (для полярных конденсаторов)
- Допуск (точность емкости)
- Температурный коэффициент (для некоторых типов)
Емкость может быть указана напрямую числом или закодирована. Например, 104 означает 10 x 10^4 пФ = 100 нФ. Важно уметь правильно читать маркировку при подборе конденсаторов.
Заключение
Конденсаторы — незаменимые компоненты современной электроники. Понимание их принципов работы и особенностей применения необходимо для успешного проектирования и ремонта электронных устройств. При правильном выборе и использовании конденсаторы обеспечивают стабильную работу самой разнообразной аппаратуры — от простейших до самых сложных устройств.
Как проверить конденсатор, неисправности конденсаторов и их устранение
Рассмотрены возможные неисправности конденсаторов, способы проверки при помощи подручных средств и приборов. Как показывает практика ремонта за последние годы, наибольшее число отказов аппаратуры происходит по вине электролитических конденсаторов. При этом наблюдается снижение числа отказов по вине других компонентов.
Здесь будут перечислены основные виды неисправностей конденсаторов, и способы их выявления. Считается, что основными видами неисправностей конденсаторов являются пробой и обрыв, на самом деле их больше.
Обрыв электролитического конденсатора, снижение емкости
Обрыв характеризуется отсутствием емкости. Если номинальная емкость конденсатора (та, которая должна быть) ниже 20 мкФ, то единственным способом проверки будет измерение емкости. На этот случай желательно иметь мультиметр с функцией измерения емкости. Обычно такие мультиметры способны измерять емкость до 20 мкФ.
Пример мультиметра с измерением емкости из разряда «бюджетной цены» — DT9206A, но есть и масса других.
Здесь все ясно, -измеряем емкость, прибором и делаем выводы:
Если емкости нет — конденсатор неисправен, — только выбросить. Если емкость понижена — конденсатор неисправен, и использовать его можно, но не желательно, потому что емкость может и еще снизиться.
Проверить наличие емкости электролитического конденсатора с номинальной емкостью более 20 мкФ в принципе можно с помощью любого мультиметра, на режиме измерения сопротивления. Выбираем предел измерения «200 кОм», сначала замыкаем выводы конденсатора чтобы снять возможно имеющийся в нем заряд, затем размыкаем выводы и подключаем к ним щупы мультиметра. На дисплее появится некоторая величина сопротивления, которая будет расти тем быстрее, чем меньше емкость
конденсатора, и через некоторое время достигнет «бесконечности». Это происходит потому что, в процессе зарядки емкости конденсатора ток через конденсатор снижается, а сопротивление, которое мультиметр определяет по функции обратной току, соответственно, растет. У полностью заряженного конденсатора сопротивление будет стремиться к бесконечности.
Если все именно так и происходит, значит, емкость у конденсатора имеется. Если же сразу «бесконечность» — увы, у конденсатора обрыв, и его можно только выкинуть. Измерить емкость электролитического конденсатора при помощи омметра в принципе то же можно.
Но весьма необычным способом. Кроме мультиметра для этого потребуется секундомер, лист бумаги, карандаш и большая кучка заведомо исправных конденсаторов разных емкостей.
Нужно расположить эти конденсаторы в порядке возрастания емкости и измеряя их сопротивление омметром, как написано выше, замерять секундомером сколько времени у каждого из них уходит от начала измерения до «бесконечности» сопротивления. Затем, эти данные записать в виде таблицы. При этом, не забыв указать на каком пределе измерения сопротивления данные были получены.
Теперь, чтобы определить емкость электролитического конденсатора, нужно измеряя его сопротивление мультиметром, определить секундомером сколько уйдет времени на достижение «бесконечности».
А затем по этой таблице определить примерно емкость. Не забывайте перед каждым измерением разряжать конденсатор, временно замыкая его выводы.
Данный способ годится только для электролитических конденсаторов номинальной емкостью более 20 мкФ. У конденсаторов меньшей емкости процесс нарастания сопротивления до «бесконечности» будет происходить слишком быстро, — вы его просто не заметите.
Пробой электролитического конденсатора
Практически, пробой это замыкание внутри конденсатора. Классический пробой легко определяется омметром, потому что прибор либо показывает ноль сопротивления, либо некоторое небольшое сопротивление, которое не увеличивается или немного увеличивается, но не достигает «бесконечности».
Пробой можно определить и без приборов по внешнему виду конденсатора. Дело в том, что при пробое электролитического конденсатора внутри него электролит вскипает и выделяется газ. На верхушке корпуса современных электролитических конденсаторов есть крестообразные насечки, которые при избытке давления внутри конденсатора раскрываются, выбухают.
Внешне это очень заметно, особенно на фоне рядом находящихся исправных конденсаторов.
Впрочем, бывает, что пробой происходит как-то мягко, и «голову» конденсатору не разрывает. В любом случае — разрыв или выбухание насечек говорит о непригодности конденсатора, и его необходимо заменить.
Снижение максимального допустимого напряжения
Есть интересная неисправность конденсатора, при которой с ним происходит обратимый пробой, наступающий при превышении определенного напряжения на его обкладках. Обычно, максимально допустимое напряжение на обкладках конденсатора указано в его маркировке.
Но есть такая неисправность, при которой величина максимально допустимого напряжения снижается. При этом, конденсатор может казаться вполне исправным, -измеритель емкости покажет правильный результат, а сопротивление в заряженном состоянии будет «бесконечным». Но в схеме конденсатор ведет себя так, как будто он пробит.
Здесь дело именно в том, что понизилось максимально допустимое напряжение на обкладках конденсатора.
И теперь конденсатор пробивает при значительно более низком напряжении. Но пробой этот обратимый, и при проверке омметром на напряжении ниже напряжения, вызывающего пробой, конденсатор кажется исправным.
Для проверки конденсатора на максимальное напряжение нужен лабораторный источник постоянного тока. Установите на его клеммах минимальное напряжение, подключите к ним испытуемый конденсатор (соблюдая полярность), и плавно увеличивайте напряжение до величины, немного ниже указанной на корпусе конденсатора.
Например, есть конденсатор, у которого на корпусе написано «40V», это значит, что пробоя при напряжении от нуля до 40V быть не должно. И вот выясняется, что уже при напряжении 25V у этого конденсатора начался пробой со всеми признаками, — увеличение тока, нагрев, вскипание… даже возможен переход лабораторного блока питания в режим защиты от короткого замыкания.
Все это говорит о том, что конденсатор не пригоден, потому что даже если вы планируете его использовать в цепи, где напряжение не более 25V, нет никакой гарантии, что его напряжение пробоя не опустится в любой момент еще ниже.
Такой конденсатор будет вести себя нестабильно, — лучше его не паять в схему.
Увеличение внутреннего сопротивления конденсатора
Физически это выглядит так, как будто последовательно конденсатору подключили резистор. При увеличении данного параметра снижается пиковый ток через конденсатор при его заряде или разряде, вносится задержка в цепи, где этот конденсатор работает.
Данный параметр называется ЭПС (эквивалентное последовательное сопротивление) или в английской аббревиатуре — ESR. Для определения эквивалентного последовательного сопротивления нужен специальный прибор — измеритель ESR.
Андреев С.
Конденсатор для чайников
При решении задач на эту тему могут потребоваться все сведения, полученные при изучении электростатики: закон сохранения электрического заряда, понятия напряжённости поля и потенциала, сведения о поведении проводников в электростатическом поле, о напряжённости поля в диэлектриках, о законе сохранения энергии применительно к электростатическим явлениям.
Основной формулой при решении задач на электроёмкость является формула Определите изменение заряда на обкладках конденсатора и энергии электрического поля. Согласно формуле Определите скорость, которую приобретает электрон, пролетая в конденсаторе путь от одной пластины к другой. Начальная скорость электрона равна нулю.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Я-чайник.Объясните мне пожалуйста,зачем нужны диод и конденсатор в этой схеме.
- Что такое конденсатор?
- Primary Menu
- Несколько вопросов чайника
- Ремонт компьютера своими руками
- Электролитический конденсатор
- Конденсатор для чайников.
Что такое конденсатор?
- Принцип работы конденсатора
- III. Основы электродинамики
- Конденсатор для чайников. Что такое конденсатор?
Что такое конденсатор?ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все что нужно знать про конденсатор. Принцип работы, Маркировка, назначение
Я-чайник.Объясните мне пожалуйста,зачем нужны диод и конденсатор в этой схеме.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
Категории: Интересные факты , Практическая электроника Количество просмотров: Комментарии к статье: 9.
Конденсаторы: назначение, устройство, принцип действия. Во всех радиотехнических и электронных устройствах кроме транзисторов и микросхем применяются конденсаторы. В одних схемах их больше, в других меньше, но совсем без конденсаторов не бывает практически ни одной электронной схемы.
При этом конденсаторы могут выполнять в устройствах самые разные задачи. Прежде всего, это емкости в фильтрах выпрямителей и стабилизаторов. С помощью конденсаторов передается сигнал между усилительными каскадами, строятся фильтры низких и высоких частот, задаются временные интервалы в выдержках времени и подбирается частота колебаний в различных генераторах.
Свою родословную конденсаторы ведут от лейденской банки , которую в середине XVIII века в своих опытах использовал голландский ученый Питер ван Мушенбрук. Жил он в городе Лейдене, так что нетрудно догадаться, почему так называлась эта банка.
Собственно это и была обыкновенная стеклянная банка, выложенная внутри и снаружи оловянной фольгой — станиолем.
Использовалась она в тех же целях, как и современная алюминиевая, но тогда алюминий открыт еще не был. Единственным источником электричества в те времена была электрофорная машина, способная развивать напряжение до нескольких сотен киловольт. Вот от нее и заряжали лейденскую банку.
В учебниках физики описан случай, когда Мушенбрук разрядил свою банку через цепь из десяти гвардейцев взявшихся за руки. В то время никто не знал, что последствия могут быть трагическими.

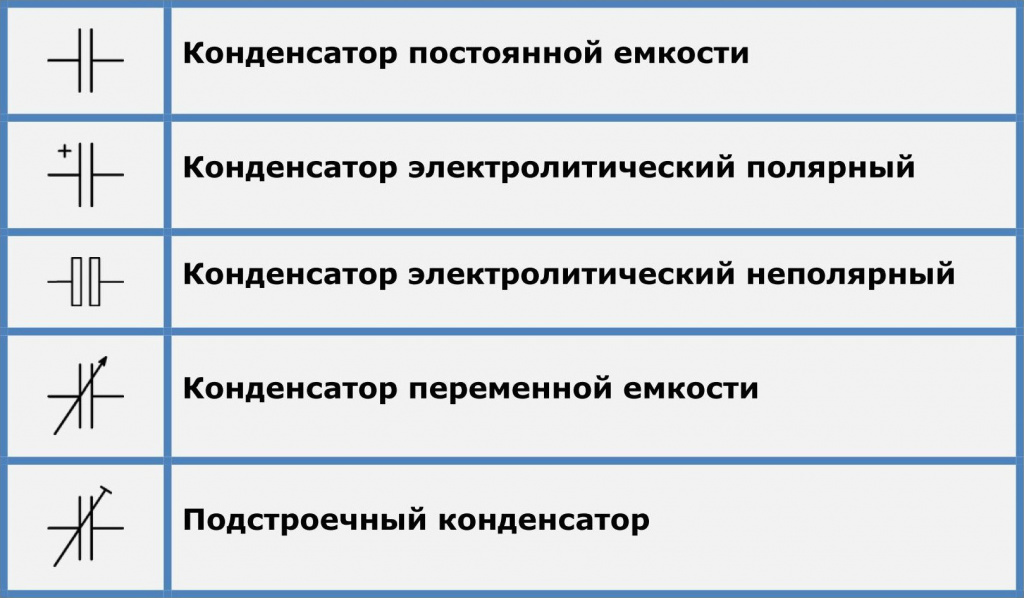

Удар получился достаточно чувствительным, но не смертельным. До этого не дошло, ведь емкость лейденской банки была незначительной, импульс получился очень кратковременным, поэтому мощность разряда была невелика. Устройство конденсатора практически ничем не отличается от лейденской банки: все те же две обкладки, разделенные диэлектриком. Именно так на современных электрических схемах изображаются конденсаторы.
На рисунке 1 показано схематичное устройство плоского конденсатора и формула для его расчета. Все величины, входящие в формулу, указаны в системе СИ. Эта формула справедлива для простейшего плоского конденсатора: можно просто расположить рядом две металлические пластины, от которых сделаны выводы.
Диэлектриком может служить воздух. Из этой формулы можно понять, что емкость конденсатора тем больше, чем больше площадь пластин и чем меньше расстояние между ними. Для конденсаторов с другой геометрией формула может быть иной, например, для емкости одиночного проводника или электрического кабеля. Но зависимость емкости от площади пластин и расстояния между ними та же, что и у плоского конденсатора: чем больше площадь и чем меньше расстояние, тем больше емкость. На самом деле пластины не всегда делаются плоскими.
У многих конденсаторов, например металлобумажных, обкладки представляют собой алюминиевую фольгу свернутую вместе с бумажным диэлектриком в плотный клубок, по форме металлического корпуса.
Для увеличения электрической прочности тонкая конденсаторная бумага пропитывается изолирующими составами, чаще всего трансформаторным маслом. Такая конструкция позволяет делать конденсаторы с емкостью до нескольких сотен микрофарад.
Примерно так же устроены конденсаторы и с другими диэлектриками. Формула не содержит никаких ограничений на площадь пластин S и расстояние между пластинами d. Если предположить, что пластины можно развести очень далеко, и при этом площадь пластин сделать совсем незначительной, то какая-то емкость, пусть небольшая, все равно останется. Подобное рассуждение говорит о том, что даже просто два проводника, расположенные по соседству, обладают электрической емкостью.
Этим обстоятельством широко пользуются в высокочастотной технике: в некоторых случаях конденсаторы делаются просто в виде дорожек печатного монтажа, а то и просто двух скрученных вместе проводков в полиэтиленовой изоляции.
Обычный провод—лапша или кабель также обладают емкостью, причем с увеличением длины она увеличивается.
Пока же речь идет о влиянии емкости кабеля на импульсный сигнал. Здесь вполне уместно вспомнить историю о том, как прокладывали трансатлантический кабель. Первая попытка в году потерпела неудачу: телеграфные точки — тире прямоугольные импульсы искажались так, что на другом конце линии длиной км разобрать ничего не удалось.
Вторая попытка была предпринята в году. К этому времени английский физик У. Томпсон разработал теорию передачи данных по длинным линиям. В свете этой теории прокладка кабеля оказалась более удачной, сигналы принять удалось. За этот научный подвиг королева Виктория пожаловала ученого рыцарством и титулом лорда Кельвина.
Именно так назывался небольшой город на побережье Ирландии, где начиналась прокладка кабеля. Для большинства используемых диэлектриков, таких как воздух, лавсан, полиэтилен, фторопласт эта константа практически такая же, как у вакуума.
Но вместе с тем существует много веществ, диэлектрическая проницаемость которых намного выше. Если воздушный конденсатор залить ацетоном или спиртом, то его емкость возрастет раз в 15… Это вредное явление называется током утечки.
Поэтому для диэлектриков разрабатываются специальные материалы, которые позволяют при высокой удельной емкости конденсаторов обеспечивать приемлемые токи утечки. Именно этим и объясняется такое разнообразие видов и типов конденсаторов, каждый из которых предназначен для конкретных условий. Такие конденсаторы работают хорошо только на низких частотах, чаще всего в фильтрах источников питания.
Электролитические конденсаторы включаются с соблюдением полярности. Электродами в таких конденсаторах является тонкая пленка из оксида металлов, поэтому часто эти конденсаторы называют оксидными.
Тонкий слой воздуха между такими электродами не очень надежный изолятор, поэтому между оксидными обкладками вводится слой электролита. Чаще всего это концентрированные растворы кислот или щелочей.
Чтобы оценить размеры конденсатора рядом с ним сфотографировался простой спичечный коробок. В те времена, когда компьютеры были большими и назывались ЭВМ, такие конденсаторы стояли в дисководах по-современному HDD. Информационная емкость таких накопителей теперь может вызвать лишь улыбку: на двух дисках диаметром мм хранилось 5 мегабайт информации, а само устройство весило 54 кг. Основным назначением показанных на рисунке суперконденсаторов был вывод магнитных головок из рабочей зоны диска при внезапном отключении электроэнергии.
Такие конденсаторы могли хранить заряд несколько лет, что было проверено на практике. Чуть ниже с электролитическими конденсаторами будет предложено проделать несколько простых опытов, чтобы понять, что может делать конденсатор. Для работы в цепях переменного тока выпускаются неполярные электролитические конденсаторы, вот только достать их почему-то очень непросто.
Если полярный электролитический конденсатор включить в цепь переменного тока, то сначала он будет греться, а потом раздастся взрыв.
Отечественные старые конденсаторы разлетались во все стороны, импортные же имеют специальное приспособление, позволяющее избежать громких выстрелов. Это, как правило, либо крестовая насечка на донышке конденсатора, либо отверстие с резиновой пробкой, расположенное там же. Очень не любят электролитические конденсаторы повышенного напряжения, даже если полярность соблюдена. Да, конечно можно, вот обратная замена недопустима. Разобраться с этим утверждением поможет простая схема, показанная на рисунке 4.
Главным действующим лицом этой схемы является электролитический конденсатор C достаточно большой емкости, чтобы процессы заряда — разряда протекали медленно, и даже очень наглядно. Это дает возможность наблюдать работу схемы визуально с помощью обычной лампочки от карманного фонаря. Фонари эти давно уступили место современным светодиодным, но лампочки для них продаются до сих пор.
Поэтому, собрать схему и провести простые опыты очень даже просто. Возразить тут, вроде, нечего, но любая, даже самая простая вещь остается в голове надолго, если ее понимание пришло через руки.
Зарядный ток на схеме показан стрелкой с индексом iз. Процесс заряда конденсатора показан на рисунке 5. На рисунке видно, что напряжение на конденсаторе возрастает по кривой линии, в математике называемой экспонентой.
Ток заряда прямо-таки зеркально отражает напряжение заряда. По мере того, как напряжение на конденсаторе растет, ток заряда становится все меньше. И только в начальный момент соответствует формуле, показанной на рисунке. Через некоторое время конденсатор зарядится от 0В до напряжения источника питания, в нашей схеме до 4,5В.
Весь вопрос в том, как это время определить, сколько ждать, когда же конденсатор зарядится? В этой формуле просто перемножаются сопротивление и емкость последовательно соединенных резистора и конденсатора.
Если, не пренебрегая системой СИ, подставить сопротивление в Омах, емкость в Фарадах, то результат получится в секундах.
Часто, пренебрегая системой СИ, подставляют в формулу сопротивление в Омах, а емкость в микрофарадах, тогда время получится в микросекундах. В нашем случае результат удобнее получить в секундах, для чего придется микросекунды просто умножить на миллион, а проще говоря, переместить запятую на шесть знаков влево.
Таким образом, придется подождать приблизительно 5 секунд, пока конденсатор зарядится полностью. Если по истечении указанного времени переключатель SA перевести в правое положение, то конденсатор C разрядится через лампочку EL.
В этот момент получится короткая вспышка, конденсатор разрядится и лампочка погаснет. Направление разряда конденсатора показано стрелкой с индексом iр.
Что такое конденсатор?
Итак, с проводками-токами-источниками разобрались. Теперь пробежимся по элементам. Сейчас я толкну телегу про конденсатор. Как через него ходит ток, если он представляет собой обрыв.
Физика для чайников Задача 1. Электроёмкость конденсатора, подключённого к источнику постоянного напряжения U = В, равна C1 = 5 пФ.
Задача 2. Заряд конденсатора q = 3 • Кл. Ёмкость конденсатора С = 10 пФ.
Primary Menu
Заряд и разряд конденсатора. Конденсатор представляет собой устройство, способное накапливать электрические заряды. Простейшим конденсатором являются две металлические пластины электроды , разделенные каким-либо диэлектриком. Конденсатор 2 можно зарядить, если соединить его электроды с источником 1 электрической энергии постоянного тока рис. При заряде конденсатора свободные электроны, имеющиеся на одном из его электродов, устремляются к положительному полюсу источника, вследствие чего этот электрод становится положительно заряженным. Электроны с отрицательного полюса источника устремляются ко второму электроду и создают на нем избыток электронов, поэтому он становится отрицательно заряженным. В результате протекания зарядного тока i3 на обоих электродах конденсатора образуются равные, но противоположные по знаку заряды и между ними возникает электрическое поле, создающее между электродами конденсатора определенную разность потенциалов.
Когда эта разность потенциалов станет равной напряжению источника тока, движение электронов в цепи конденсатора, т. Этот момент соответствует окончанию процесса заряда конденсатора.
Несколько вопросов чайника
Слой оксида на поверхности анода получают методом электрохимического анодирования , что обеспечивает высокую однородность по толщине и диэлектрическим свойствам диэлектрика конденсатора. Технологическая лёгкость получения тонкой однородной плёнки диэлектрика на большой площади электрода позволила наладить массовое производство дешёвых конденсаторов с весьма высокими значениями показателями электрической ёмкости. Электрохимические процессы получения и стабилизации оксидной плёнки диэлектрика требует определённой полярности напряжения на границе металл-электролит. Несоблюдение полярности вызывает потерю диэлектрических свойств оксидной плёнки и возможное короткое замыкание между обкладками. Если источник этого отрицательного напряжения не ограничивает ток на безопасном низком уровне, то электролит нагреется протекающим током, закипит и давление образующихся газов разорвёт корпус конденсатора.

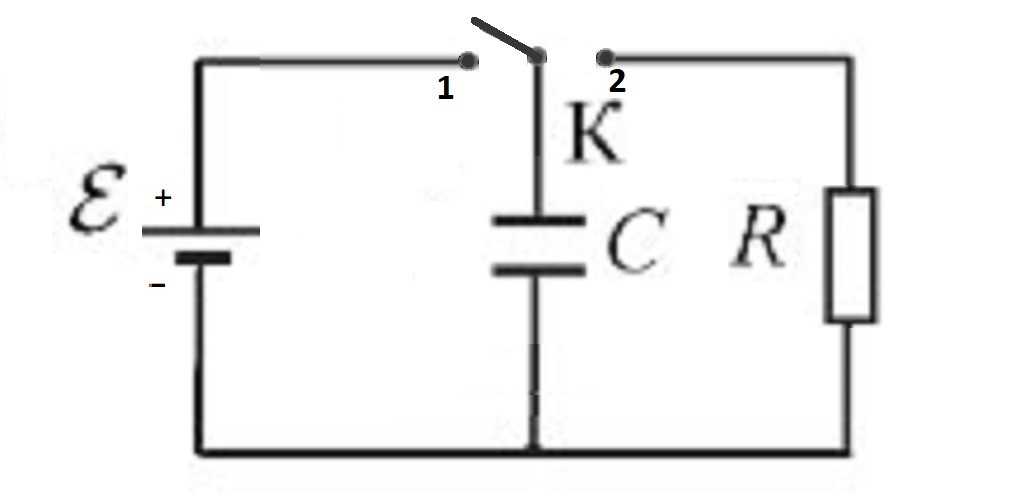

Заряд конденсатора. Для того чтобы зарядить конденсатор, необходимо включить его в цепь постоянного тока.

Ремонт компьютера своими руками
Говорите, что всю жизнь мечтали познакомиться с электроникой поближе, но не знали с чего начать? Тогда вы оказались в нужное время в нужном месте! В последующих глазах будут освещены фундаментальные основы электроники и физики электронов: что они собой представляют и почему следует о них знать. Однако не стоит беспокоиться — вам не придется умирать от скуки над научнмми трудами по теоретической физике: мм подадим основные положения и правила в виде, легко доступном дль усвоения. Кроме того, здесь же вы познакомитесь с простыми рекомендациями по безопасности.
Электролитический конденсатор
Конденсатор — элемент, способный накапливать электрическую энергию. Первый конденсатор был создан в году Питером ванн Мушенбруком. Конденсатор состоит из металлических электродов — обкладок, между которыми находится диэлектрик. По сравнению с обкладками, диэлектрик имеет небольшую толщину.
Это и определяет свойство конденсатора накапливать заряд: положительные и отрицательные заряды на его обкладках удерживают друг друга, взаимодействуя через тонкий непроводящий слой. Для увеличения площади обкладок пластины некоторых конденсаторов изготавливают из полосок фольги, разделенных полоской диэлектрика и скрученных в рулон. Увеличить емкость также можно уменьшением толщины диэлектрика между обкладками и применением материалов с большей диэлектрической проницаемостью.
Электричество для чайников / Основы электротехники. Конденсатор в цепи переменного тока Соберем цепь с конденсатором, в которой генератор.
Конденсатор для чайников. Что такое конденсатор?
Большая индуктивность алюминиевых оксидных конденсаторов — это свойство, связанное исключительно с рулонной конструкцией конденсатора и ее очень легко снизить — достаточно подводить к полосам фольги не один токоввод, а много — по всей длине ленты, и соединить их параллельно и так делают в конденсаторах для фотовспышек.
А вот со свойствами электролита, с низкой подвижностью ионов связан рост активного последовательного сопротивления с частотой. И тут можно бороться, подбирая составы электролитов с высокой подвижностью ионов, уменьшая толщину слоя электролита — но до конца этот недостаток не изживается. Еще бы: смесь химически весьма активного металла тантала и сильного окислителя двуокиси марганца.
Принцип работы конденсатора
Электроемкость — характеризует способность двух проводников накапливать электрический заряд. Все электрическое поле сосредоточено внутри конденсатора. Заряд конденсатора — это абсолютное значение заряда одной из обкладок конденсатора. Виды конденсаторов: 1.
Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы.
III. Основы электродинамики
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.
Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Интересные факты , Практическая электроника Количество просмотров: Комментарии к статье: 9.
Конденсатор для чайников. Что такое конденсатор?
Соберем цепь с конденсатором , в которой генератор переменного тока создает синусоидальное напряжение. Разберем последовательно, что произойдет в цепи, когда мы замкнем ключ. Начальным будем считать тот момент, когда напряжение генератора равно нулю.
