Паяльное оборудование и все для пайки
Паяльное оборудование |
Нагревательный элемент 852-868 |
Нагревательный элемент YX 850 A |
Нагревательный элемент 16-20 Ом |
12-0150 Паяльная станция (160-480 °С) цифровой дисплей 220 V/48 Вт REXANT |
Паяльная станция LUKEY-852 |
Паяльная станция ZD 927 |
Фен для паяльной станции 852 D/852 D+ |
Паяльник 12 В |
Паяльник 12В/18Вт GOOT |
Паяльник 12В/25Вт |
Паяльник 12В/40Вт |
Паяльник 12В/40Вт Rexant с крокодилами |
Паяльник ZD-927 8Вт/12В |
Пяльник 12В/40Вт Rexant с прикуривателем |
Паяльник 220 В |
Паяльник 220В/100Вт |
Паяльник 220В/25Вт |
Паяльник 220В/25Вт с винтом |
Паяльник 220В/400Вт |
Паяльник 220В/40Вт |
Паяльник 220В/40Вт с вакуумным отсосом |
Паяльник 220В/40Вт с винтом |
Паяльник 220В/40Вт с отсосом |
Паяльник 220В/65Вт |
Паяльник 220В/80Вт |
Паяльник Proconnect 220В/60Вт |
Паяльник Proconnect 220В/80Вт |
Паяльник Rexant 25Вт/220В |
Паяльник Rexant 30Вт/220В |
Паяльник Rexant 40Вт/220В |
Паяльник импульсный 12-0133 30-70W 220B |
Паяльник импульсный 12-0162 -1 30-130W 220B |
Паяльник- выжигатель 6 насадок |
Паяльник 24/36/42 В |
Паяльник 24В/25Вт |
Паяльник 36В/18Вт |
Паяльник 36В/30Вт |
Паяльник 36В/65Вт |
Паяльник 42В/40Вт |
Паяльники газовые |
Горелка газовая GT 18 |
Горелка газовая GT 19 |
Горелка газовая GT 30 |
Горелка газовая настольная |
Паяльник газовый GS 23 K в наборе |
Паяльник газовый Rexant |

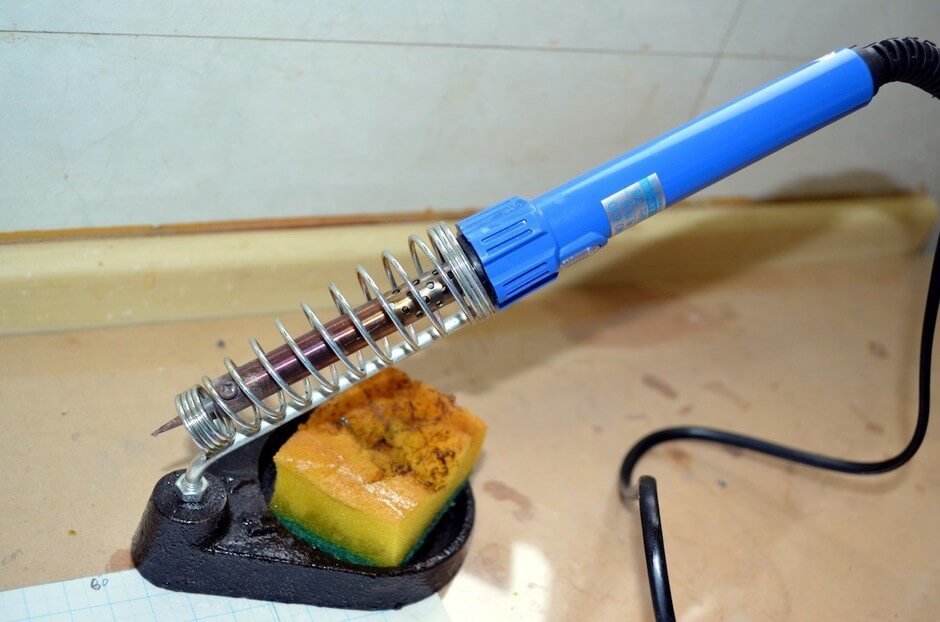

Подставка паяльника |
Губка для чистки паяльника 80х52х10 голубая |
Жало 30-130Вт |
Жало 30-70Вт |
Жало паяльника 3,5мм |
Жало паяльника 4мм |
Жало паяльника 6мм |
Жало паяльника 9мм |
Жало паяльника D-3-2 |
Жало паяльника Goot R48SB |
Жало паяльника полое N 1-16 |
Жало паяльника полое N 11 |
Подставка под паяльник HS-90 |
Подставка под паяльник 12-0307 |
Подставка под припой |
Маркеры, оплетка, прочая химия |
Аммоний персульфат 0,25кг |
Газ 220 гр. |
Газ 250 мл. |
Глицерин 0,6 кг |
Лак ЦАПОН |
Маркер Edding 140S, d=0,3 мм |
Маркер Edding 780 эмаль |
Маркер кабельный блокнот |
Медный купорос |
Набор химии 6 пр. |
Оплетка для выпайки-диспенсер ERSA 1,5 мм |
Оплетка для выпайки-диспенсер Rexant |
Флакон для флюса MS 035 |
Хлорное Железо |
Шеллак |
Смазки, пасты |
Вазелин |
Масло бытовое универсальное 20 мл |
Масло машинное 50 мл |
Масло ПМС 100 силиконовое |
Масло ПМС 200 силиконовое |
Масло приборное |
Нашатырь |
Паста ГОИ |
Паста для облуживания и очиститель жал ТТС-20 |
Паста медная |
Паста паяльная Mechanic SP |
Паста теплопроводная |
Паста теплопроводная 50 гр. |
Смазка графитовая |
Смазка демпферная ПМС 60000 |
Смазка силиконовая СИ 180 |
Смазка силиконовая СИ 221 |
Циатим |
Аэрозоли |
Аэрозоль ACRYLAK-200мл. |
Аэрозоль CLEANER-400мл. |
Аэрозоль DEGRESER ELECTRO-400мл. |
Аэрозоль DUST OFF |
Аэрозоль DUSTER Solins |
Аэрозоль DUSTER-200мл. |
Аэрозоль FLUX OFF Rexant -400мл. |
Аэрозоль FREEZER-400мл. |
Аэрозоль ISOCLEAN-400мл. |
Аэрозоль ISOPROPANOL-200мл. |
Аэрозоль LABEL-OFF-200мл. |
Аэрозоль Nano protech пенная химчистка-650мл. |
Аэрозоль Nano protech Силиконовая смазка |
Аэрозоль Nano protech Супер антикор |
Аэрозоль Nano protech Супер изоляция |
Аэрозоль Nano protech Супер очиститель электроконт |
Аэрозоль Nano protech Супер смазка |
Аэрозоль PLASTIК- 71 400мл. |
Аэрозоль POSITIV RESISTI-200мл. |
Аэрозоль PRINTER-200мл. |
Аэрозоль RX -40 смазка универ. |
Аэрозоль Silicon REXANTсмазка силиконовая |
Аэрозоль SILICONE 72-200мл. |
Аэрозоль SPRAYFLON-200мл. |
Аэрозоль SPRAYOIL-200мл. |
Аэрозоль TUNER-200мл. |
Аэрозоль VIDEOCLEAN-200мл. |
Аэрозоль ZINK-400мл. |
Аэрозоль жидкий ключ REXANT |
Аэрозоль КONTAKT 61-400мл. |
Аэрозоль КONTAKT WL-200мл. |
Аэрозоль МДФ 288 |
Аэрозоль МДФ 289 |
Аэрозоль смазка с тефлоном REXANT |
Аэрозоль ТОР- PIN-200мл. |
Клей |
Клей -гель супер |
Клей супер |
Клей токопроводный Контактол-Р |
Очистители |
Бензин «SHELLSOL D60» 100мл |
Бензин 1л |
Бензин БР-2 5л |
Вода деионизованная |
Дихлорэтан |
Изопропанол 0,5л |
Оксидал очиститель горячих жал |
Припой |
Олово гранулированное 100 гр. |
Припой -шарики 0,2 мм,0,3мм,0,4мм,0,5мм |
Припой ASAHI-06 c флюсом CF -10,d=0,6 мм,0,250 кг |
Припой FELDER S-Sn 62Pb36Ag2 250г. |
Припой FELDER S-Sn 63Pb37 250г. |
Припой Rexant 20 гр. |
Припой д/пайки алюминия пруток |
Припой жидкое олово 100 мл арт.09-3495 |
Припой Н-0 на основе меди |
Припой ПОС — 30 |
Припой ПОС — 30 прв 1,5 |
Припой ПОС — 40 |
Припой ПОС — 40 прв 1,5 |
Припой ПОС — 90 пт 8 |
Припой ПОС 61 пруток |
Припой ПОС-61 (100 гр.) |
Припой ПОС-61 (50 гр.) |
Сплав ВУДА |
Сплав Розе |
Сплав Розе 50 |
Флюс |
Жир паяльный |
Канифоль |
Канифоль 100 г. |
Канифоль 500 гр |
Канифоль-гель Актив |
Кислота лимонная ХЧ |
Кислота ортофосфорная |
Кислота ортофосфорная ТМ-ПЖ |
Кислота паяльная |
Кислота паяльная 0,5 л |
Флюс — гель 10мл |
Флюс — гель 6-412-А |
Флюс — гель TТ индикаторный |
Флюс — гель д/пайки BGA и SMD |
Флюс LV 1000 |
Флюс TR-RMA активированная канифоль |
Флюс алюминиевый(Ф 61А) |
Флюс ВТС |
Флюс глицерин гидразин |
Флюс ЗИЛ-2 |
Флюс ЗИЛ-4 |
Флюс ЛК 2 |
Флюс ЛТИ -120 25мл |
Флюс нейтральный |
Флюс ПВ-209 |
Флюс ФКЭт (ФКСп) |
Флюс ФПБ безотмывочный |
Флюс ФТС |
Флюс-паста канифольно-вазелиновая |
Всё для пайки с Aliexpress
ЛУЧШИЕ ПАЯЛЬНИКИ
Лучший по цена/качество.
- ОБЗОР
- AliExpress
- AliExpress
- AliExpress
- Версия PRO
- ЖАЛА
- ЖАЛА
Pinecil
Полный аналог TS-100, но может питаться от зарядника QC в USB-C порт. Очень выгодная цена на оф. сайте.
- ОБЗОР
- Оф. магазин
- AliExpress
- AliExpress
- AliExpress
- Жала
- Жала
- Силик. кабель
“Умный” цифровой паяльник. 12-24V, 65W, нагрев 11с, очень компактный, есть режим ожидания, турбо режим
- ОБЗОР
- ПРОШИВКА
- AliExpress
- AliExpress
- AliExpress
- ЖАЛА
- ЖАЛА
JCD 80W
Лучший по цена/качество сетевой паяльник с цифровым управлением
- AliExpress
Хороший сетевой паяльник с цифровым управлением, 60/90/110W
- ОБЗОР
- AliExpress
- AliExpress
- ЖАЛА
USB паяльник
USB паяльник, 8W, нагрев 15с, режим ожидания
- AliExpress
- AliExpress
ВСЕ ПАЯЛЬНИКИ
Характеристики и ссылки на паяльники из видео обзоров смотри под спойлером ниже!
Таблица паяльников: ссылки, тесты, комментарии
Модель | Ссылки | Жала | До плавления, с | Вылет жала, мм | Режим сна | Прочие фишки | Мощность, Вт | Цена, р |
Сетевые | ||||||||
“Синий” | ссылка, ссылка | ссылка, ссылка | 55 | 95 | Нет | Без доработки сгорит | 35 | 250 |
Красный JCD | ссылка, ссылка, ссылка | ссылка, ссылка | 45 | 95 | Нет | 80 | 600 | |
“Чёрный” | ссылка, ссылка | ссылка, ссылка | 30 | 95 | Нет | 80 | 520 | |
CXG 936D | ссылка, ссылка | ссылка, ссылка | 35 | 95 | Нет | 60 | 1100 | |
CXG D | ссылка, ссылка, ссылка | ссылка, ссылка | 50 | 95 | Да | Кривой термоконтроль | 60/90/110 | 1300 |
CXG E | ссылка, ссылка, ссылка | ссылка, ссылка | 50 | 95 | Нет | 1200 | ||
USB | ||||||||
USB | ссылка, ссылка, ссылка | 50 | 50 | Да | 6 | 300 | ||
PX-988U | ссылка, ссылка, ссылка | 60 | 80 | Нет | 19 | 1300 | ||
Handskit | ссылка | ссылка, ссылка | 15 | 70 | Да | Сбит термоконтроль (перегрев) | 10 | 666 |
TS80 | ссылка, ссылка, ссылка | ссылка, ссылка | 20 | 60 | Да | QuickCharge | 24 | 4500 |
12-24V и др. | ||||||||
Pinecil | офф. магаз, офф. али, али | ссылка, ссылка | 12 | 90 | Да | QuickCharge, куча настроек | 60 | 1800 |
TS100 | ссылка, ссылка | ссылка, ссылка | 12 | 80 | Да | Куча настроек | 65 | 3200 |
SQ001 | ссылка, ссылка, ссылка | ссылка, ссылка | 12 | 80 | Да | Клон TS100 | 65 | 3200 |
SH72 | ссылка, ссылка, ссылка | ссылка, ссылка | 12 | 90 | Нет | Цена-качество | 65 | 1000 |
HAKKO T12 | ссылка, ссылка, ссылка | ссылка, ссылка | 8 | 90 | Да | 80 | 1800 | |
Ручка T12 | ссылка, ссылка, ссылка | ссылка, ссылка | 10 | 110 | Да | 72 | 1100 | |
Ручка T12 OLED | ссылка, ссылка, ссылка | ссылка, ссылка | 10 | 110 | Да | Беды с питанием | 72 | 1100 |
ПРОЧЕЕ ПАЯЛЬНОЕ
Нижний подогрев
- AliExpress
- AliExpress
НЕ паяльный фен
- AliExpress
- AliExpress
- AliExpress
Хороший фен
- AliExpress
- AliExpress
- AliExpress
Вакуумный распайщик
- AliExpress
- AliExpress
- AliExpress
Газовый мини
- AliExpress
- AliExpress
- AliExpress
Газовый большой
- AliExpress
- AliExpress
- AliExpress

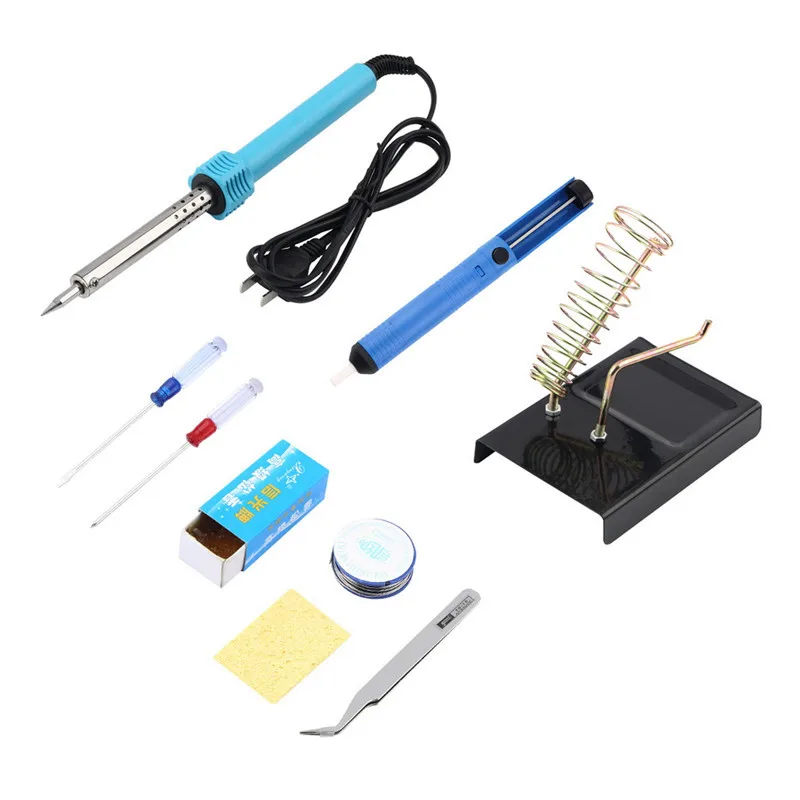

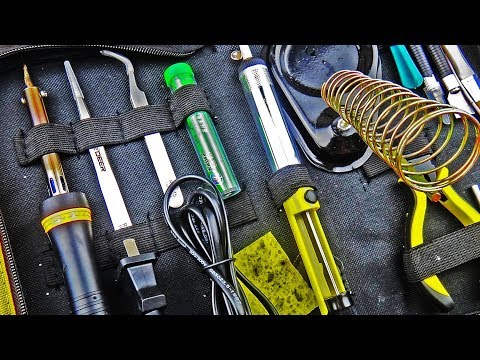

ГОТОВЫЕ НАБОРЫ ДЛЯ ПАЙКИ
GyverKIT SOLDER
Большой набор
- AliExpress
- AliExpress
Набор в кейсе
- AliExpress
- AliExpress
Паяльное место
- AliExpress
Набор ремонтёра
- AliExpress
- AliExpress
Набор 1
- AliExpress
Набор 2
- AliExpress
Набор 3
- AliExpress
ПОЛЕЗНЫЕ ПРИСПОСОБЛЕНИЯ
Силиконовый коврик
Не плавится, не воняет, не скользит. Есть магнитные области с бортиками, для винтиков
- AliExpress
- AliExpress
Оловоотсос
Поршневая конструкция
Позволяет быстро и аккуратно убрать расплавленный припой
- AliExpress
- AliExpress
“Третья рука”
Поможет держать провода и радиодетали, с лупой
- AliExpress
- AliExpress
Пинцеты для SMD
Прецизионные пинцеты для самых маленьких компонентов
- AliExpress
- AliExpress
Набор пинцетов
Пинцеты для мелкой работы
Антистатическое покрытие рукоятки
- AliExpress
- AliExpress
Большой пинцет
Большой пинцет из нержавеющей стали для работы с крупными компонентами и проводами
- AliExpress
- AliExpress
Мультиметры
Подборка мультиметров у меня на сайте
- ПЕРЕЙТИ
Термофен
Фен для нагрева термоусадки и других компонентов. Не предназначен для пайки!
- AliExpress
- AliExpress
Шпильки
Предназначены для распайки отверстий в платах. Сделаны из нержавейки, припой к ним не прилипает
- AliExpress
- AliExpress
Оплётка медная
Предназначена для выпайки элементов, “забирает” на себя припой
- AliExpress
- AliExpress
Кусачки
Кусачки для снятия изоляции и разделения проводов
- AliExpress
- AliExpress
Зачищалка
Инструмент для зачистки проводов
- AliExpress
- AliExpress
ПРИПОЙ И ФЛЮС
Припой SOLDER
Паяю Солдером 0. 8мм уже много лет, несмотря на негативные отзывы. Говорят, это припой со старых плат =)
- AliExpress
- AliExpress
- AliExpress
Паяльная паста
Лучшая китайская паяльная паста для пайки SMD компонентов феном или нижним подогревом
- AliExpress
- AliExpress
Глицериновый флюс. Не дымит, не воняет, отлично всё лудит, смывается водичкой. Паяю только с ним.
- AliExpress
- Искать
NC-559
Без сомнений лучший китайский флюс, особенно для пайки SMD. Отмывать спиртом
- AliExpress
- AliExpress
Шприцы для флюса
Широкие иглы без острия для флюс-гелей
- AliExpress
- AliExpress
Толкатель
Алюминиевый поршень для комплектного шприца густых флюсов и паяльных паст
- AliExpress
- AliExpress

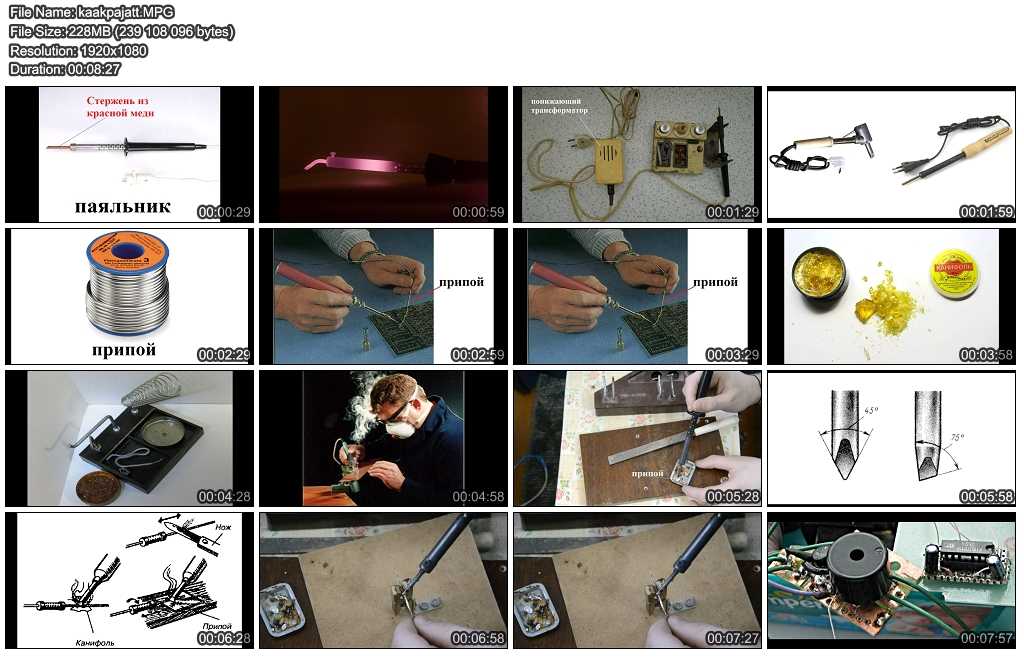

ВИДЕО ПО ТЕМЕ
PCB “СДЕЛАЙ САМ”
PCB на заказ
- JLCPCB
Текстолит 1-сторонний
- AliExpress
- AliExpress
Текстолит 2-сторонний
- AliExpress
Макетные платы
- AliExpress
Сверлилки
- ПЕРЕЙТИ
NC-559
Лучший китайский флюс для пайки SMD. Отмывать спиртом
- AliExpress
- AliExpress
Паяльная паста
Смесь припоя и флюса для пайки SMD феном
- AliExpress
- AliExpress
Создаёт защитный слой на плате
- AliExpress
- AliExpress
Термотрансфер
Бумага для переноса рисунка дорожек на плату при помощи ЛУТ
- AliExpress
Фоторезист
Плёнка для переноса дорожек на текстолит при помощи шаблона и УФ лампы
- AliExpress
УФ LED лента
Лента с жёстким УФ для засветки фоторезиста
- AliExpress
Паяльный фен
Недорогой и хороший сетевой фен для пайки SMD компонентов
- AliExpress
- AliExpress
- AliExpress
Маркер
Жирный маркер для коррекции дорожек на плате (после переноса ЛУТом)
- AliExpress
Стойки PCB
Стойки для крепления плат в разных сочетаниях
- AliExpress
Вакуумный пинцет
Удобнейшая вещь для работы с SMD
- AliExpress
- AliExpress
Рейки пинов и гнёзд
- AliExpress
Клеммники
Винтовые терминалы для установки на плату
- AliExpress
ВИДЕО ПО ТЕМЕ
ЭЛЕКТРИКА
Калибр проводов Китайцы используют американскую меру сечения — AWG. Ходовые AWG [мм.кв]: 30 [0.05], 28 [0.08], 26 [0.13], 24 [0.2], 22 [0.33], 20 [0.5], 18 [0.8], 16 [1.3], 14 [2.0]
Мягкий 0.05-0.8 мм2
- AliExpress
- AliExpress
- AliExpress
Одна жила
- AliExpress
- AliExpress
- AliExpress
Две жилы
- AliExpress
- AliExpress
- AliExpress
- AliExpress
- AliExpress
Кабель
- AliExpress
- AliExpress
- AliExpress
Монтажный
- AliExpress
- AliExpress
- AliExpress
Отвод на 1 провод
- AliExpress
- AliExpress
Отвод на 2 провода
- AliExpress
- AliExpress
- AliExpress
Термоусадка паяльная
- AliExpress
- AliExpress
- AliExpress
Термоусадка разная
- AliExpress
Клеммник пружинный
- AliExpress
- AliExpress
Клеммник быстрый
- AliExpress
Коннектор 5.
5×2.1- AliExpress
- AliExpress
Коннектор 5.5×2.1
- AliExpress
- AliExpress
Комплект питания
- AliExpress
- AliExpress
- AliExpress
Кабель 5.5×2.1
- AliExpress
- AliExpress
- AliExpress
Гнездо С8
- AliExpress
Кабель С8
- AliExpress
- AliExpress
Пружинный терминал
- AliExpress
- AliExpress
Коннекторы разные
- AliExpress
Крокодилы разные
- AliExpress
Банана порт
- AliExpress
Банана-крокодилы
- AliExpress
Силовой XT60
- AliExpress
ПОХОЖИЕ ЗАПИСИ
Все для пайки
Паяльник с керамическим жалом KХ/(КS)-20 Goot, ЯпонияВеликолепный нихромовый паяльник для повседневного использоваия. Мощность: 20 Вт | Длинногубцы YP-3 Goot, ЯпонияСтальные кованые длинногубцы для мелких ювелирных работ или работ с электроникой |
2000 р. Купить | 1300 р. Купить |
«Керамическое» жало Goot R-48SB (для паяльников KS/KX-20,30,40; KYP; CA), D=4 mmКрепкое керамическое сменное жало с медным сердечником | «Керамическое» жало Goot R-6SB (для паяльников KS/KX-60R), D=6 mmКрепкое керамическое жало с медным сердечником |
200 р. Купить | 250 р. Купить |
Длинногубцы YP-1 Goot, ЯпонияКованые длинногубцы для резки стальной проволоки | Паяльная станция, Goot RX-711AS (цифровая, антистатическая)Паяльная станция с высокоэффективным керамическим нагревателем |
1500 р. Купить | 18440 р. Купить |
Канифоль живичная 20 грамм, РоссияКанифоль сосновая живичная в небольшой пластиковой банке | Антистатический браслет (1,7 м) WS-11 Goot, ЯпонияИзносостойкий антистатический браслет со шнуром заземления длиной 1,7 м с зажимом «крокодил» |
35 р. Купить | 800 р. Купить |
Газовый резак Rocket Torch KT-2008 Kovea, КореяКомпактный, но мощный газовый резак, питающийся от цангового баллона | Паяльник газовый Metal Gas Pen Torch KTS-2101 Kovea, КореяЧрезвычайно компактный и удобный газовый паяльник |
800 р. Купить | 3380 р. Купить |
Паяльник газовый Auto Gas Iron KTS-2501 Kovea, КореяВысококачественный компактный газовый паяльник, заправляемый бутаном для зажигалок | Флюс-паста ВТС (20 грамм) ПМ, РоссияПастообразное средство, предназначенное для пайки меди, серебра, золота и их сплавов |
5840 р. Купить | 35 р. Купить |
Жир паяльный активный (20 грамм) ПМ, РоссияСредство для пайки изделий из черных и цветных металлов, подверженных сильному окислению | Жир паяльный нейтральный (20 грамм) ПМ, РоссияФлюс для пайки радио- и электротехнических устройств, печатных плат |
35 р. Купить | 35 р. Купить |
Паста паяльная (органическая активная) с ПОС-63 (30 грамм) ПМ, РоссияФлюс-паста для пайки чёрных и цветных металлов. Не требует удаления остатков | Бура (20 грамм) ПМ, РоссияСредство для высокотемпературной пайки изделий из медных и никелевых сплавов, углеродистых сталей |
250 р. Купить | 35 р. Купить |
Флюс-паста для алюминия (20 грамм) ПМ, РоссияВысокоактивный низкотемпературный флюс для пайки алюминия и его сплавов | Паста НИСО (20 грамм) ПМ, РоссияАктивный флюс для пайки меди и ее сплавов легкоплавкими припоями |
62 р. Купить | 35 р. Купить |
Флюс Тиноль (30 грамм) ПМ, РоссияБезотмывочный флюс, предназначен для пайки горячим воздухом SMD компонентов | Флюс 16 ВК для алюминия (20 грамм) ПМ, РоссияФлюс для пайки алюминия и алюминиевых сплавов в печах и соляных ваннах при температуре 480-650°C |
100 р. Купить | 35 р. Купить |
Флюс паяльный водоотмываемый ФТС (20 мл) SolinsФлюс водоотмываемый для пайки элементов радиомонтажа и печатных плат | Очиститель паяльных жал BS-2, GootПредназначен для быстрой и эффективной очистки и облуживания жал паяльников |
50 р. Купить | 1100 р. Купить |
Лента медная (оплетка) для выпайки CP-1515, GootРекомендована для бессвинцовой пайки при повышенных температурах | |
360 р. Купить | |
Временно отсутствующие товары | |
Флюс паяльный с кистью Ф-38Н (ФДФс), ПЭТ флакон 20 мл., SolinsФлюс для пайки нихрома, константана, манганина, бериллиевой и алюминиевой бронз, коррозионно-стойких сталей | «Керамическое» жало Goot R-48A (для паяльников KS/KX-20,30,40; KYP; CA), D=4 mmСменное керамическое жало с медным сердечником |
45 р. Ожидается | 200 р. Ожидается |
Вечная кисточка (химостойкая) для флюсовПриспособление из стеклопластика для нанесения паяльных флюсов и иных химических реагентов | Бокорезы YN-3 Goot, ЯпонияОтличный инструмент для радио-монтажных и ювелирных работ! Длина 115 ии |
60 р. Ожидается | 1540 р. Ожидается |
Для чего дома нужен паяльник
- Паяльник
- Применение
- Нагревательные элементы
- Нагреватель состоит из нихромовой проволоки
- Керамический нагреватель
- Импульсный нагреватель
- Индукционный нагреватель
Пайка металлов
Этот способ соединения металлов известен уже очень давно, с древних времен. Пайку использовали еще в Древнем Египте, Греции и Риме (найдены паяные металлические предметы). Удивительно, но с давних времен сама технология пайки изменилась не очень сильно, зато появилось множество приспособлений для осуществления этого процесса (современному паяльному оборудованию посвящена отдельная статья). В данной статье рассмотрим особенности такой операции как пайка, разберем ее виды. Итак, пайка – это способ соединения металлов с помощью припоя, который вводится между ними. Припой заполняет пространство между соединяемыми элементами, застывает и обеспечивает надежную неразъемную фиксацию. Во время пайки припой нагревают до температуры, которая выше, чем температура его плавления, но ниже температуры плавления соединяемых металлов. Жидкий припой под действием капиллярных сил заполняет все пространство, происходит взаимодиффузия металлов. Припои для пайки должны обладать следующими свойствами: высокая прочность при любых температурах, герметичность, электропроводность, устойчивость к коррозии, теплопроводность, хорошее смачивание (смачивание – явление, где частицы твердых веществ и жидкости, их смачивающей образуют связи более прочные, чем связи частиц самой жидкости), отсутствие несовместимости с металлами, которые требуется соединить, соответствие содержания токсичных металлов допустимым значениям. В зависимости от того, какая температура плавления свойственна припою, различают мягкие (легкоплавкие) и твердые (тугоплавкие) припои. Температура плавления мягких припоев до 450 градусов С, а твердых – выше 450. К легкоплавким припоям можно отнести оловянно-свинцовые. Олово и свинец могут входить в состав припоя в разных пропорциях. Прочность таких припоев не очень высока, их использую для соединения деталей, не подвергающихся нагрузкам и высоким температурам. Если приходится применять такой припой для спайки деталей, которые будут испытывать нагрузку, то площадь соприкосновения элементов следует увеличить. Данными припоями часто паяют электросхемы и провода, а также используют для бытовых нужд. К тугоплавким можно отнести припои на основе серебра и меди. Припои из чистой меди применяют в основном для пайки стальных изделий. Медно-цинковые припои вообще используют довольно редко в связи с низкими механическими свойствами. Медно-фосфористые припои могут в некоторых случаях заменять серебряные, используют их для пайки латунных и медных изделий, не подвергающихся ударам, вибрации. Самыми качественными считаются серебряные припои. Выше были перечислены самые популярные виды припоев, однако существует еще множество других разновидностей, предназначенных для пайки редких материалов (например, никелевые, золотые, магниевые). Припои могут выпускаться в разнообразных формах: в виде фольги, проволоки, таблеток, гранул, порошка, пасты. Как правило, пайка не обходится без флюсов. Флюсы – это вещества, с помощью которых с поверхности металлов, которые подлежат пайке, удаляется оксидная пленка, препятствующая контакту основного металла и припоя. Для каждого вида пайки применяется определенный флюс. Часто флюс входит в состав готового припоя. Виды пайки. Классификация видов пайки очень обширна, так как классифицировать эту операцию можно по множеству параметров. Особо значимой считается классификация пайки по температуре плавления припоя. Выделяют низкотемпературную и высокотемпературную пайку. Низкотемпературная пайка достаточно проста в исполнении, ее возможно применять для соединения миниатюрных элементов. Данный вид является ведущим в создании электронных изделий. Высокотемпературная пайка используется там, где необходима особая прочность соединений, то есть в изделиях, которые испытывают разного рода нагрузку.
Инструмент
Паяльное оборудование
После изобретения электрического паяльника, появились новые разновидности этих устройств. В статье рассмотрим наиболее популярные виды паяльного оборудования, а также особенности их применения.
Такая технологическая операция как пайка существовало уже в древние времена. Египтяне успешно изготавливали металлические украшения, применяя примитивные паяльные приспособления. Римляне вообще использовали пайку для соединения труб общей протяженностью более 400км – удивительные масштабы даже для современного человека. До 20 века применялись медные и газовые паяльники, электрическое устройство появилось позже, а придумал его немецкий изобретатель Эрнст Сакс. После изобретения электрического паяльника, развитие оборудования для пайки пошло резко вверх. Появились новые разновидности эти устройств.
Пожалуй, самым популярным инструментом для пайки является паяльник. Данное устройство используют и в быту, и на производстве. Классифицировать паяльники можно по конструкции, типу потребляемой энергии, способам передачи тепла, мощности, форме жала и другим параметрам.
Электрические паяльники
Этот инструмент устроен довольно просто: в корпусе находится нагреватель (нихромовый, керамический), нагрев которого происходит от электрической энергии. Рабочей частью у такого паяльника является жало, с помощью которого и происходит пайка. Нихромовый нагреватель, как правило, выполнен в виде спирали, через которую проходит ток низкого напряжения. Керамический нагреватель – это стержень, с подведенным к контактам напряжением. Паяльники с керамическим нагревателем надежнее, нежели с нихромовым, к тому же обладают механизмом регулировки мощности и температуры, а также нагреваются быстрее.
Существуют еще индукционные и импульсные паяльники. В первом варианте нагрев происходит благодаря катушке индуктора. Наконечник в таком паяльнике имеет особое ферромагнитное покрытие, в котором катушка индуктора создает магнитное поле, и от наведенных токов сердечник разогревается. Достигнув определенного температурного значения, покрытие теряет свои свойства, и сердечник перестает греться, а как только температура снижается – магнитные свойства снова восстанавливаются – таким образом, температура жала поддерживается автоматически.
Импульсные паяльники отличаются мгновенным разогревом. Кнопка пуска нажимается при включении и удерживается в дальнейшей работе. Как только кнопка отпускается – паяльник охлаждается. Такие инструменты обычно оснащены регуляторами температуры и мощности.
Электрические паяльники чаще всего используются в быту. Цена на эти инструменты относительно невысока.

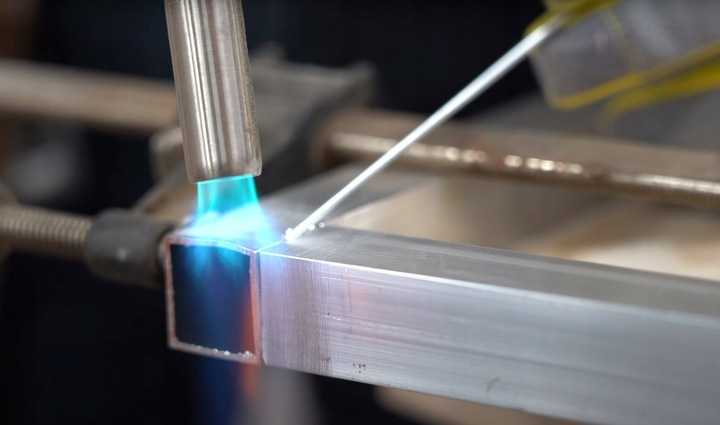

Газовые паяльники и газовые горелки
Газовые паяльники широко используются там, где нет электричества (часто применяются на строящихся объектах монтажниками, электриками). Как следует из названия, работают газовые паяльники от газа. Конструкция этого инструмента включает в себя газовую горелку, емкость для газа, насадку и кнопку для розжига. Перед тем, как начать работу, вентиль, который контролирует подачу газа, открывается, и топливо поступает в сопло, после этого происходит розжиг. Длина пламени и температура, как правило, регулируются.
Паяльные станции
Паяльные станции в отличие от простых паяльников можно уже отнести к профессиональному оборудованию. Возможностей у такого устройства значительно больше. Выделяют следующие виды паяльных станций:
термовоздушные
контактные
инфракрасные
демонтажные
Подробнее особенности вышеперечисленных паяльных станций будут описаны в отдельной статье.
Паяльные станции
Паяльные станции являются наиболее усовершенствованной формой паяльного оборудования, применяются в основном в профессиональной среде, а не для домашних нужд.
Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.
Контактные паяльные станции.
Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.
Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки. Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.
Бесконтактные паяльные станции.
Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:
термовоздушные
демонтажные
инфракрасные
Термовоздушные паяльные станции.
Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.
Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом. Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.
Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.
Инфракрасные паяльные станции.
Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:
гарантируют равномерный локальный нагрев
не требуют использования множества сопел
компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока
Паяльник конструктивно разработан таким образом, чтобы легко расплавить и точно подать олово или припой в узел. Существуют следующие модификации инструмента: газовые, инфракрасные, термовоздушные. В быту, обычно применяют электрические модели. Классифицируют их по типу нагревательного элемента, так как от него зависит мощность и рабочие свойства паяльника.
Как видно по нашему каталогу — универсальная мощность для бытовых нужд — 40-60 Вт. Но нужно помнить, что для пайки микросхем это очень много!
Тем не менее пригодиться он может:

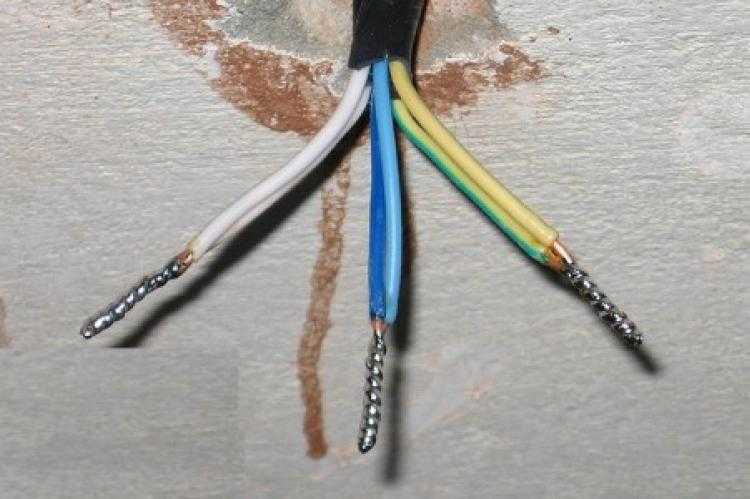

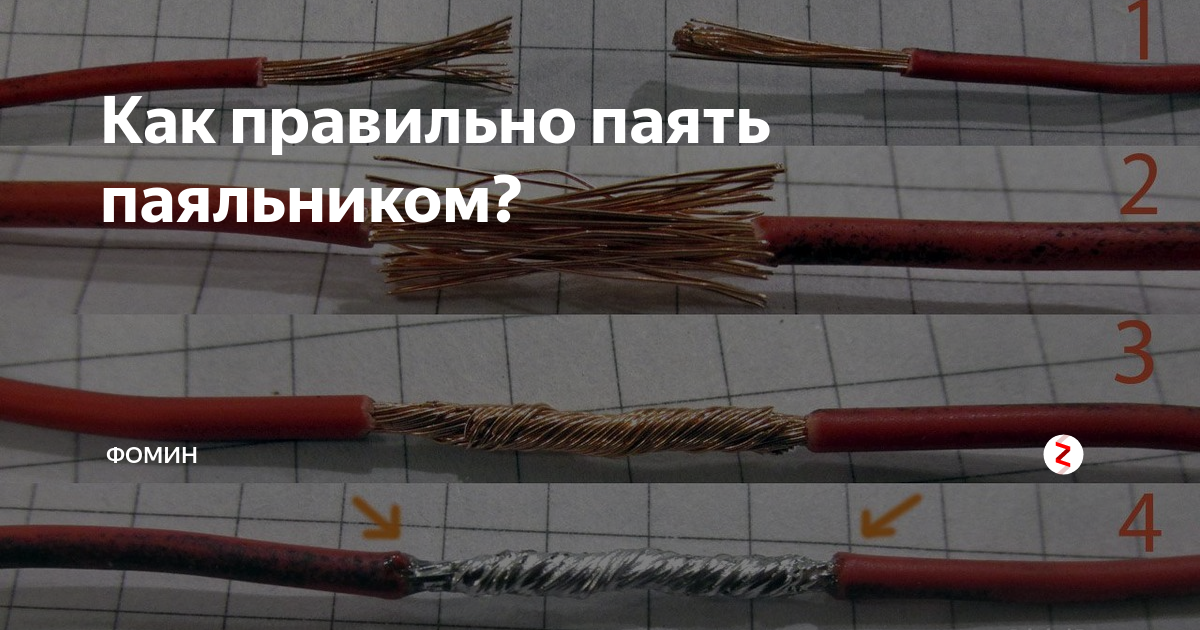

- для пайки проводов и электроудлинителей

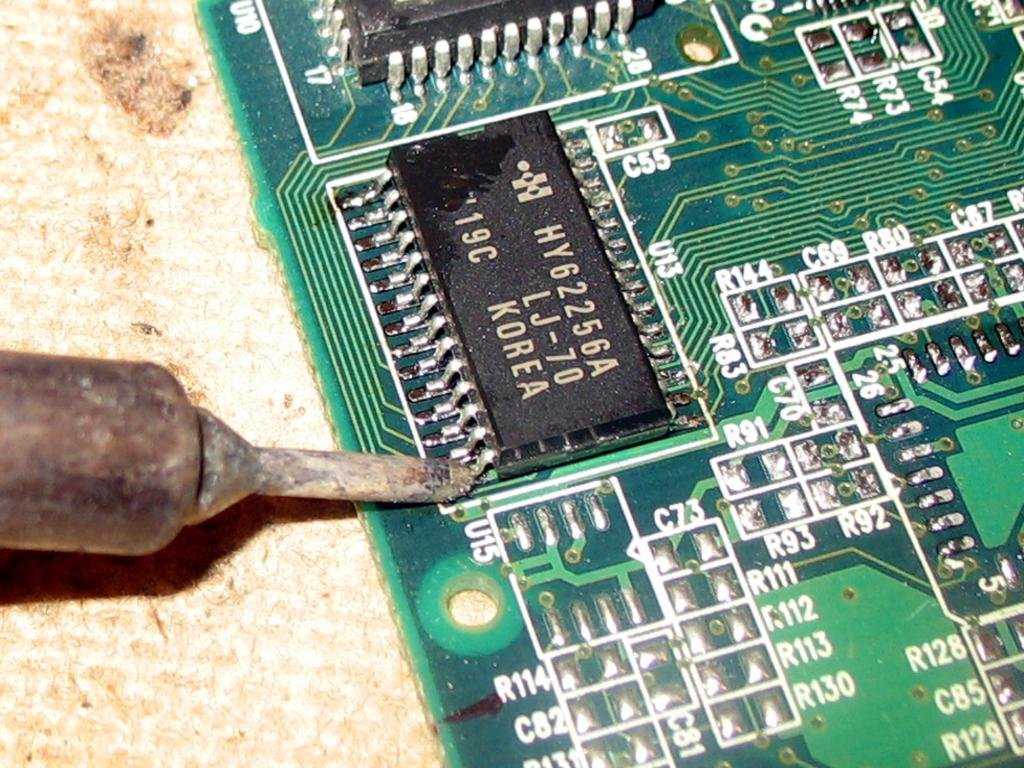

- для пайки и замены радиодеталей в бытовой технике
- для ремонта светильников, светодиодов, тонкостенных труб
- для быстрого прожига отверстий в пластике или отрезке лишних деталей.
Самая важная деталь в паяльнике — жало, оно бывает:
- медное — к нему хорошо прилипает припой, но его нужно постоянно зачищать
- металлическое с никелевым покрытием — удобно при ювелирной работе с мелкими деталями
Самый простой и дешевый нагреватель состоит из нихромовой проволоки, которая намотана на изоляционный материал. Мощность инструмента колеблется в пределах от 30 до 60 Вт. Модели подходят для работы с низкоплавкими припоями, оловом. Например, паяльник 60485–60486 (марка КУРС). В категории есть модели с прямым и скошенным жалом. Рукоятка изготовлена из хорошо отшлифованного дерева.
Керамический нагреватель. Выполнен из керамического стержня, к которому подведено напряжение. Физические свойства обожжённой глины способствуют быстрому разогреву жала, широкому диапазону изменения рабочей температуры и мощности. Например, паяльник электрический 60464 (марка MOS). Мощность – 60 Вт. Максимальная температура нагрева – 350°С.
Импульсный нагреватель. Например, паяльник электрический импульсный 60474М (марка MOS). Для включения модели требуется нажатие и удержание курка. Происходит стремительный прогрев рабочей части. По окончании работы кнопку отпускают, и паяльник охлаждается.
Электрическая схема импульсного нагревателя содержит преобразователь и трансформатор. Медный наконечник также является токонесущим элементом, присоединён к вторичной обмотке трансформатора. Техническое решение обеспечивает большой ток и быстрый нагрев. Паяльник используют для пайки электроники и сравнительно крупных деталей.
Следующий вариант – это индукционный нагреватель. Он состоит из элементов:
- Катушка индикатора;
- Сердечник с ферримагнитным напылением.
Разогрев головки происходит под воздействием магнитного поля с наведёнными токами. При получении оптимальной температуры ферромагнит теряет магнитные свойства, нагрев сердечника прекращается. При понижении температуры свойства восстанавливаются, накал возобновляется. Так происходит автоматическое поддержание температуры без применения термодатчика.
Среди широкого многообразия можно легко выбрать модель, ориентируясь на мощность и назначение.
Прежде пайка была мало производительным трудом. Кроме того, создавалась опасная пожарная ситуация, древний паяльник нагревали на открытом огне. С появлением современных технологий этот метод нагрева полностью забыт, ушёл в прошлое.
Всё для пайки
Всё для пайки- Провод
- Обмоточный
- Провод обмоточный ПЭТВ-2
- Провод лудящийся ПЭВТЛ-2
- Провод в тройной изоляции TIW-B
- Провод ПНЭТ-имид — медно никелированный
- Обмоточный провод ПСДКТ
- Обмоточные шины
- Эмальпровод ПЭШО, ПЭЛШО
- Литцендрат ЛЭШО
- Литцендрат ЛЭПКО
- Литцендрат ЛЭЛО
- Литцендрат ЛЭП, LITZ
- Монтажный
- Гибкий в силиконе ( 10, 100, 300 м)
- МГТФ, МПО 33-11
- Монтажный провод МПО, МПМ, МЛТП
- МГТФЭ, НВЭ (В ЭКРАНЕ)
- Провод монтажный многожильный НВ-4, ПУГВ, ПГВА
- Провод монтажный одножильный HB-1
- МГШВ в шелке
- МП 37-12, МПЭ 37 -12
- МС, МСЭ, МСЭО 16-13 ; 15 -11 ;26-13
- БИФ-Н, БИФ, БИФЭЗ-Н, ПТЛ, БИН
- Миниатюрный провод
- Акустический кабель
- Высокоомные
- Нихром Х20Н80 по 10 м
- Нихром Х20Н80 на катушках
- Нихром лента Х20Н80
- Вольфрам ВА-А-I
- Молибден проволока М4-I-А, Листы Мч
- Манганин ПЭМ(м) ПЭМ(т) ПЭШОМ(м) ПЭШОМ(т)
- Константан ПЭК(т) ПЭК(м) ПЭШОК(т) ПЭШОК(м)
- Фехраль Х23Ю5Т
- Кабель термопарный
- Шлейф (провод ленточный)
- Радиочастотный РК
- Кабель разный
- Высоковольтные провода
- Обмоточный
- Металл
- Медь
- Листы меди М1, М0Б (150 х 200 ; 200 х 300 мм)
- Лист меди М1, М0Б ( 600 х 1500 мм; 600 х 500мм)
- Медная шина, плита М1
- Лента медная М1 (на метры)
- Медная проволока ММ
- Медный луженый ММЛ
- Медный пруток М1т, М0Б
- Трубка медная М2 (1 м)
- Трубка медная бухтовая
- Плетенка медная ПМЛ, АМГ
- Провод щеточный ПЩ
- Медная сетка
- Медные радиаторы
- Латунь
- Латунь лист ( 600 х 1500мм; 500 х 600мм)
- Латунь листы (200 х 300 ;150 х 200 мм)
- Латунь пруток (квадрат)
- Латунь лента
- Латунь трубки
- Латунь прутки (круг)
- Латунь проволока
- Латунь сетка
- Латунь шестигранник
- Латунь трубки (квадрат)
- Мельхиор МН-19
- Мельхиор лента МН-19
- Мельхиор листы МН-19
- Мельхиор проволока МН-19
- Мельхиор прутки МН-19
- Нейзильбер МНЦ 15-20
- Нейзильбер пруток
- Нейзильбер лист
- Нейзильбер проволока
- Нейзильбер лента
- Алюминий, дюраль
- Алюминий листы АМГ2М
- Трубка алюминий АД31Т,АМГ5м
- Алюминий лента, фольга
- Алюминиевая проволока
- Охладитель ,гребенка из алюминия
- Бокс квадрат алюминий
- Шина алюминий АД-31Т
- Уголок алюминий и Профиль
- Дюраль Д16 пруток 100 ; 200 ; 400 мм
- Дюраль Д16Т пруток (Длина 1 метр)
- Дюраль Д16 шестигранник (длина 1 метр)
- Дюраль листы Д16т
- Нержавеющая сталь
- Лента из нержавейки
- Листы из нержавейки
- Полоса нержавейка АISI 304(неполированная,гк)
- Пруток нержавеющая сталь AISI 304
- Трубка нержавеющая сталь зеркальная AISI 304
- Проволока нержавеющая
- Шестигранник нерж. AISI 304
- Сетка нержавеющая
- Пружинка пруток, проволока SS 321
- Титан
- Титан проволока ВТ1-0
- Титан пинцет
- Титан листы ВТ1-0
- Титан трубки ПТ7М; ВТ1-0
- Титан прутки
- Бронза
- Бронза лист
- Бронза прутки
- Бронза проволока
- Бронза ленты
- Цинк, Пермалой, Свинец, Никель
- Цинк ,Свинец
- Никелированная лента
- Пермаллой 79 НМ
- Сталь 30ХГСА и 51
- Медь
- Пластик, Фторопласт
- Капролон ПА-6
- Капролон прутки 1 м
- Капролон лист и брусок
- Капролон прутки 200 мм
- Полиацеталь ПОМ-С
- Оргстекло Plexiglas
- Прутки из оргстекла
- Листы из оргстекла, поликарбонат
- Трубка из оргстекла
- АБС, ПВХ
- АБС-пластик
- ПВХ
- Винипласт, полистирол
- Винипласт
- Полистирол
- Фторопласт
- Лента из фторопласта
- Плиты и листы фторопластовые
- Трубка фторопластовая PTFE
- Трубка фторопластовая Ф4д
- Пруток фторопластовый метровый
- Пруток фторопластовый 100-500мм
- Круги и шнуры фторопластовые
- Капролон ПА-6
- Силикон, резина
- Силикон ( трубки, листы )
- Трубка прозрачные
- Пищевая пластина KSIL 40
- Электротехнический
- Листы 100 х 100 мм
- Трубки белые
- Трубки ТКСП
- Резина NBR,EVA,EPDM
- Силикон ( трубки, листы )
- Скотч, ленты
- Полиимид
- Скотч
- Лента, листы
- Тефлоновое полотно, лента
- Тефлон армированный с защитной подложкой
- Тефлоновое армированное полотно с клеевым слоем
- Тефлоновое армированное полотно без клеевой
- Стеклоткань с покрытием из тефлона (скотч-ролики по 10 м)
- Тефлон армир. лента в скотч-роликах (10 м; 30 м)
- Медный скотч
- Алюминиевый скотч
- Скотч стеклотканевый
- Скотч усиленный
- Лента полиэстерная R31
- Бумажный скотч
- Пленка ПЭТ
- Двусторонний скотч
- Двусторонний скотч вспененный черный
- Двусторонний скотч вспен. серый и прозрачный
- Скотч, ножки-демпферы 3М
- Двусторонняя клейкая лента 3М
- Ножки — демпферы 3М ™
- Полиимид
- Изоляционные материалы
- Изоляционные ленты, бумага КОН, Слюда
- Лента ЛЭС, Кремнеземная
- Лакоткань
- Слюда
- Бумага конденсаторная КОН
- Изоляционные ленты, бумага, картон
- Паронит
- Трубка термоусадочная
- Термоусадка силиконовая
- Трубка прозрачная 2:1
- Термоусадка PTFE тефлоновая
- Трубка термоусаживаемая с клеем 3:1
- Термоусадка цветная на катушках 2:1
- Термоусадочная трубка наборы, опт 50м
- Трубки термоусадочные 2:1
- Термоусадка бухтовая черная
- Оплетки жаропрочные, Трубка ПВХ
- Трубки ПВХ марок ТВ-40, ТВ-50
- Оплетка, Гофра полиамидная
- Оплетка WURTH (Германия)
- Оплетки кремнеземные
- Трубки жаропрочные 600С
- Электрокартон
- Керамические трубки/чехлы
- Cтеклотекстолит, прутки FR-4, Трубки ТСЭФ
- Стеклотекстолит листовой
- Стеклотекстолит листы и прутки FR-4
- Трубки из стеклотекстолита( ТСЭФ)
- Текстолит, Гетинакс
- Гетинакс листовой и трубка
- Текстолит стержень
- Текстолит листовой
- Эбонит стержень
- Изоляционные ленты, бумага КОН, Слюда
- Термоинтерфейс
- Термопрокладки НОМАКОН
- Повышенной теплопроводности 1,4 Вт/мК; 2,0 Вт/мК; 2,5 Вт/мК
- Термопрокладки мягкие λ=0,8
- Термопрокладки мягкие λ=1,1
- Стандартные λ=0,8
- Термопрокладки KERATHERM
- Теплопроводный материал Keratherm
- Подложка изолирующая Keratherm
- Заполнитель зазоров Keratherm
- Термопрокладки SNOWMAN
- Теплопроводная керамика
- Подложка керамическая с оксидом алюминия
- Керамические пластины ВК-94, Ситалл
- Подложка керамическая с нитридом алюминия
- Компаунды теплопроводные
- Термопасты
- Элементы Пельтье
- Термопрокладки НОМАКОН
- Всё для пайки
- Продукция MECHANIC
- Пинцеты
- Флюс-гель
- Паяльная паста
- Оплетки
- Припои
- Клей
- Паяльное оборудование
- Жало и паяльники YiHUA
- Паяльные станции YiHUA
- Паяльные ванны, тигели
- Паяльники и микропаяльники пр-во Россия (ЭПСН, МПСЭН)
- Газовое оборудование
- Аксессуары для пайки
- Продукция Goot, Япония
- Паяльники и паяльные станции Goot
- Подставки для паяльника и припоя Goot
- Нагреватели Goot
- Паяльники газовые и жала Goot
- Жала для паяльников Goot
- Аксессуары Goot
- Оплетка для выпайки Goot wick
- Припои ASAHI
- Припой (размотка от 2 до 10 м)
- Припой ПОС 61 ,ПОС 40 ,ПОС 63
- Высокотемпературная пайка
- Припои импортные Multicore,LOCTITE, STANNOL
- Припой в прутках
- Сосновая канифоль
- Флюсы гелеобразные
- Флюсы жидкие
- Паяльные пасты, сплавы
- Отмывочные жидкости, очистители
- Продукция MECHANIC
- Материалы для изготовления печатных плат
- Маркеры для плат и цапонлак
- Материалы для изготовления макетных плат
- Химия
- Клей, Холодная сварка, ЭДП, Клей UV
- Заливочный компаунд ,катализатор
- Смазки, масла, пасты
- Аэрозоли
- Аэрозоли SOLINS Россия
- Другие Аэрозоли
- Аэрозоли CRAMOLIN Германия
- Прочая химия
- Лаки электроизоляционные
- Фольгированные материалы
- Керамика фольгированная ФЛАН
- Фторопласт фольгированный ФАФ-4Д
- Алюминий фольгированный
- Полиимид фольгированный ПФ
- Стеклотекстолит односторонний CФ,FR-4
- Стеклотекстолит двусторонний СФ,FR-4
- Макетные платы и перемычки
- Макетные платы ( монтажные)
- Беспаечные макетные платы и перемычки
- Блоки питания, Микроскоп
- Инструмент
- Ручной инструмент
- Мини-дрели, СГМ, Граверы, Шлиф машины
- Фонари UV ( 365нм)
- Бокорезы, cтриппер, плоскогубцы
- Штангенциркуль, линейки, угольник
- Пинцеты
- Ножницы,зажимы, скальпель и прочее
- Прочий инструмент
- Термопистолеты, Клей
- Труборезы
- Абразивы
- Диски
- Боры, шарошки
- Наборы
- Бумага шлифовальная
- Оборудование
- Патроны, цанги
- Метчики, плашки
- Тиски
- Патроны токарные
- Сверла, фрезы
- Стяжки кабельные
- Ручной инструмент
- Продукция MECHANIC
- Пинцеты
- Флюс-гель
- Паяльная паста
- Оплетки
- Припои
- Клей
- Паяльное оборудование
- Жало и паяльники YiHUA
- Паяльные станции YiHUA
- Паяльные ванны, тигели
- Паяльники и микропаяльники пр-во Россия (ЭПСН, МПСЭН)
- Газовое оборудование
- Аксессуары для пайки
- Продукция Goot, Япония
- Паяльники и паяльные станции Goot
- Подставки для паяльника и припоя Goot
- Нагреватели Goot
- Паяльники газовые и жала Goot
- Жала для паяльников Goot
- Аксессуары Goot
- Оплетка для выпайки Goot wick
- Припои ASAHI
- Припой (размотка от 2 до 10 м)
- Припой ПОС 61 ,ПОС 40 ,ПОС 63
- Высокотемпературная пайка
- Припои импортные Multicore,LOCTITE, STANNOL
- Припой в прутках
- Сосновая канифоль
- Флюсы гелеобразные
- Флюсы жидкие
- Паяльные пасты, сплавы
- Отмывочные жидкости, очистители
2950р.
Арт. 12896
3000р.
Арт. 11416
300р.
Арт. 13139
4140р.
Арт. 15419
1400р.
Арт. 11417
1300р.
Арт. 15579
730р.
Арт. 14152
2850р.
Арт. 16748
1050р.
Арт. 12212
1980р.
Арт. 13483
3350р.
Арт. 14458
3330р.
Арт. 14457
550р.
Арт. 19088
430р.
Арт. 15985
330р.
Арт. 13431
250р.
Арт. 13844
250р.
Арт. 13845
150р.
Арт. 20394
400р.
Арт. 13842
200р.
Арт. 10864
6450р.
Арт. 10131
13910р.
Арт. 20643
250р.
Арт. 15984
250р.
Арт. 20053
280р.
Арт. 19112
6990р.
Арт. 15622
160р.
Арт. 11612
440р.
Арт. 12007
440р.
Арт. 12006
760р.
Арт. 20099
440р.
Арт. 10665
3260р.
Арт. 12602
440р.
Арт. 12008
440р.
Арт. 12012
430р.
Арт. 12011
230р.
Арт. 12725
440р.
Арт. 12009
5800р.
Арт. 10674
2790р.
Арт. 13166
3160р.
Арт. 13921
1220р.
Арт. 13513
2300р.
Арт. 14191
1950р.
Арт. 12718
40р.
Арт. 17746
330р.
Арт. 14987
1220р.
Арт. 13512
1800р.
Арт. 20568
400р.
Арт. 18943
Продиэлком
Как правильно паять в домашних условиях
Что нужно для пайки: необходимые составляющие
Все мы знаем, что метод спаивания элементов между собой — один из самых надежных и крепких. Этот метод обеспечивает надежное соединение медных деталей с деталями из других сплавов, в том числе алюминиевых. Это довольно простой способ и широко применимый.
Суть заключается в том, чтобы при нагревании определенной зоны заливать ее жидким припоем, который при застывании обеспечит надежное соединение.
Для проведения процесса спаивания понадобится тепло, обычно источником тепла является паяльник. Паяльники бывают разные по мощности, по типу и их выбор зависит также от вида работ, которые необходимо провести.

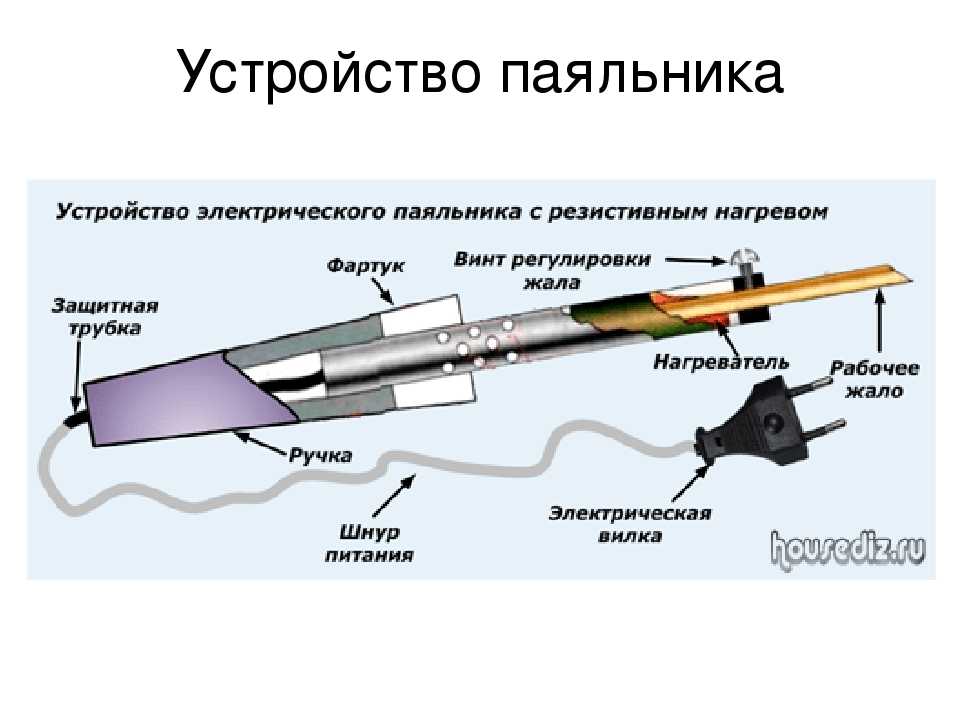

Обычный электрический паяльник прогревает соединяемые детали, разогревает припой до жидкого состояния, а также наносит его на элементы. Подключение осуществляется при помощи провода, который соединяет заднюю часть паяльника с вилкой. Паяльник оснащен рукояткой для удобства пользования.
Помимо главного агрегата, без которого не удастся ни одна пайка, нужны дополнительные составляющие, например, припой. Это сплав из олова и свинца, но допустимы и дополнительные добавки. Припой производится в виде катушки с намотанной проволокой, диаметр которой может быть различным. Также бывает трубчатый вид припоя, внутри которого находится канифоль, что придает удобство при работе.
Свинцовая добавка в сплаве позволяет сэкономить на нем, а количество может быть разным – от этого зависит марка. Например, один из самых распространенных припоев, ПОС-61: П — припой, ОС – оловянно-свинцовый, 61 – процент содержания олова. Чем больше эта цифра, тем меньше содержание свинца. Обычно используют сплавы с небольшим содержанием олова.
Припои бывают мягкими и твердыми: мягкие плавятся при температуре 450 градусов, остальные являются твердыми. Например, температура упомянутого ранее припоя ПОС-61 составляет 190 градусов. По причине проблем с разогревом припоев из твердой группы, ими не пользуются когда орудуют электрическими паяльниками.

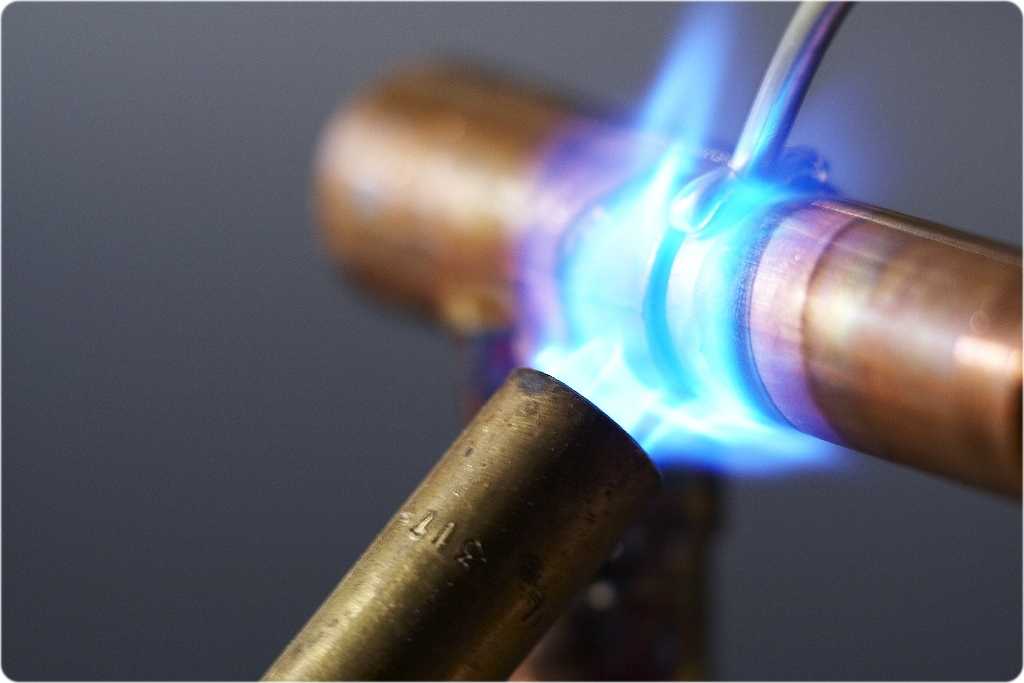

Алюминиевые детали паяют припоями с добавлением алюминия или кадмия, но они токсичны, поэтому увлекаться ими особо не стоит.
Следующий нужный компонент – флюс.
Он улучшает растекание сплава тонким слоем по поверхности детали, обеспечивает более надежное сцепление между деталями и сплавом, а также растворяет имеющие тончайшие пленочки, находящиеся на поверхностях деталей.

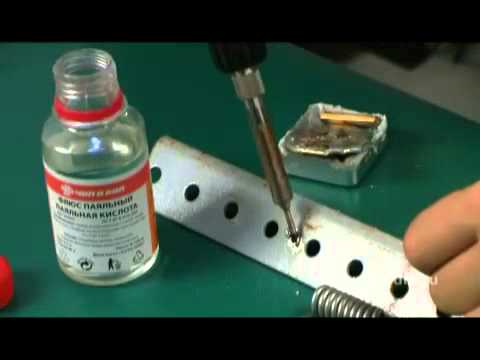

Канифоль является наиболее используемым флюсом, но и составы с добавлением в нее глицерина, спирта или цинка также хороши. Температура размягчения канифоли составляет 50 градусов, температура кипения – 200 градусов. Сама по себе канифоль обладает таким свойством как гигроскопичность, насыщаясь водой, ее проводимость увеличивается. Флюс из канифоли может иметь вид раствора, порошка или твердого куска.
Небольшой лайфхак от мастеров: когда выполняется пайка проводов нагрев можно выполнить, используя таблетку простого аспирина, образовавшиеся пары будут выполнять функции флюса.
Для пайки в условиях стесненности лучше всего подойдет паяльная паста, которая представляет собой смесь из флюса и припоя. Ее нужно просто нанести на изделие и нагреть паяльником.
Для более удобной организации рабочего места, можно предусмотреть подставку, ее наличие не только облегчит работу, но и будет возможность использовать ее как подставку для всех сопутствующих материалов – припоя, канифоли, жал.
Подставку можно изготовить самостоятельно из куска деревяшки, там нет ничего сложного.

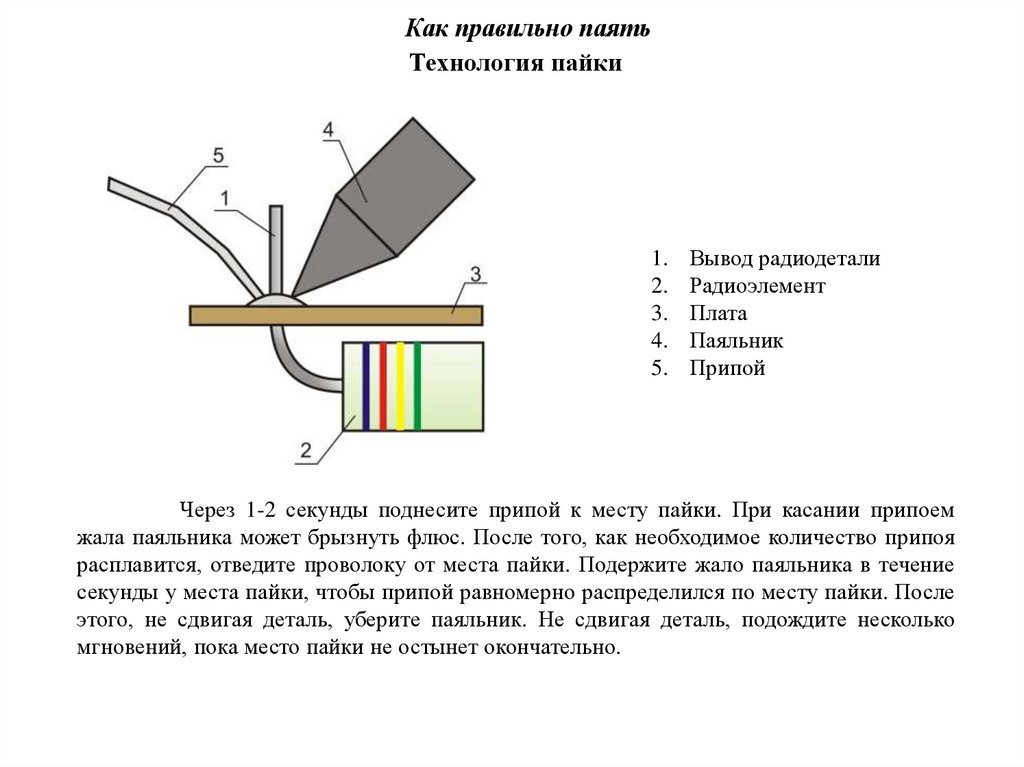

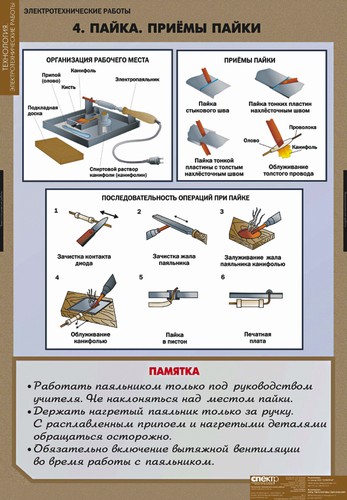

Основы пайки, или как научится паять
При производстве работ нужно помнить о правилах по технике безопасности, соблюдая которые можно предотвратить пожары, различные повреждения, такие как ожоги, а также защититься от негативного воздействия электрического тока.
Прежде всего нужно проверить провод на целостность, недопустимы никакие механические повреждения – порезов, оголения и пр. кроме того, нужно исключить спутанность, загибы, чтобы при дальнейшей работе раскаленное жало не прикасалось к нему. Паяльник можно брать только за держатель, ни в коем случае нельзя притрагиваться к его корпусу.
Обратите внимание на освещение рабочего места, если освещения недостаточно, то можно установить дополнительный источник света на месте работы – это создаст благоприятные и комфортные условия. Вентиляция также должна хорошо работать, ведь при пайке очень важно обеспечить кондиционирование воздуха в помещении от возникающих паров.
Прежде чем начать непосредственно работу, нужно избавиться от заводской смазки, находящейся на корпусе, поскольку она при нагревании может дымить. Поэтому зачастую паяльник подсоединяют к удлинителю и выводят ненадолго на улицу. Затем нужно при помощи наждачной шкурки или напильника с мелкой насечкой очистить выбранное жало от пленочки. Для этого можно использовать канифоль, просто погрузил жало туда. Затем на поверхность наносят слой олова, и приступают к соединению деталей.

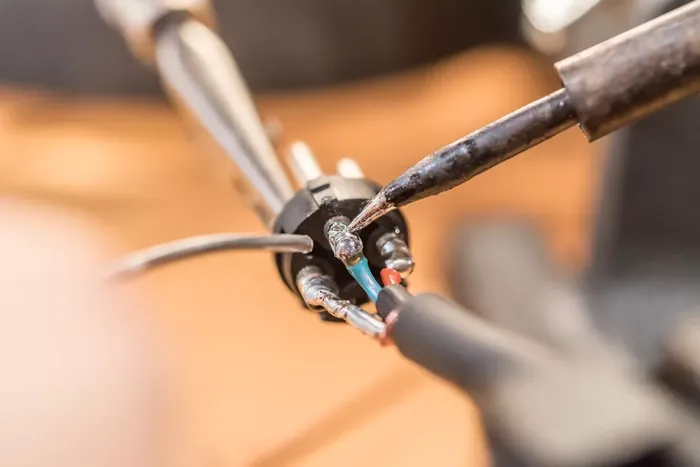

Процесс пайки проводов:
- Убирается изоляция на несколько сантиметров (если диаметр провода большой, то участок тоже должен быть больше)
- Зачищение и обезжиривание жил (если это необходимо)

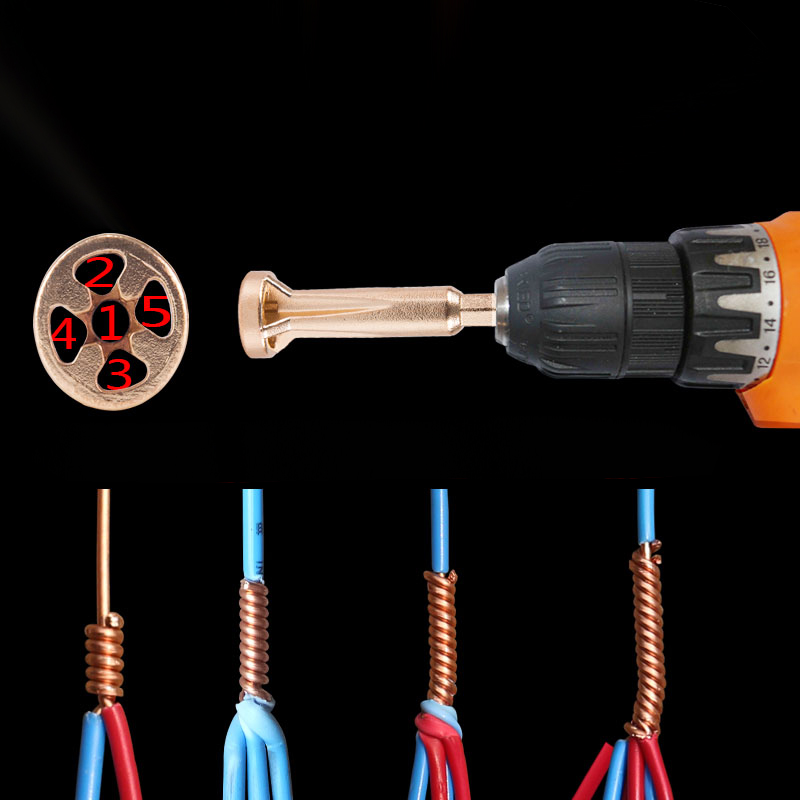

- Формирование скрутки проводов
- Контакты обрабатываются флюсом
- На жало набирается припой, производится пайка до полного растекания. Если есть нужда, то процедуру можно повторить. Важно следить, чтобы припоем были заполнены все промежутки и полости
- Накладывание изоляционного материала.
Пайка алюминиевых и медных проводов практически не отличается. Да и, собственно, пайка любых других деталей друг с другом, имеет почти такой же алгоритм: подготовительные работы, обработка флюсом, воздействие температуры, работа с припоем.

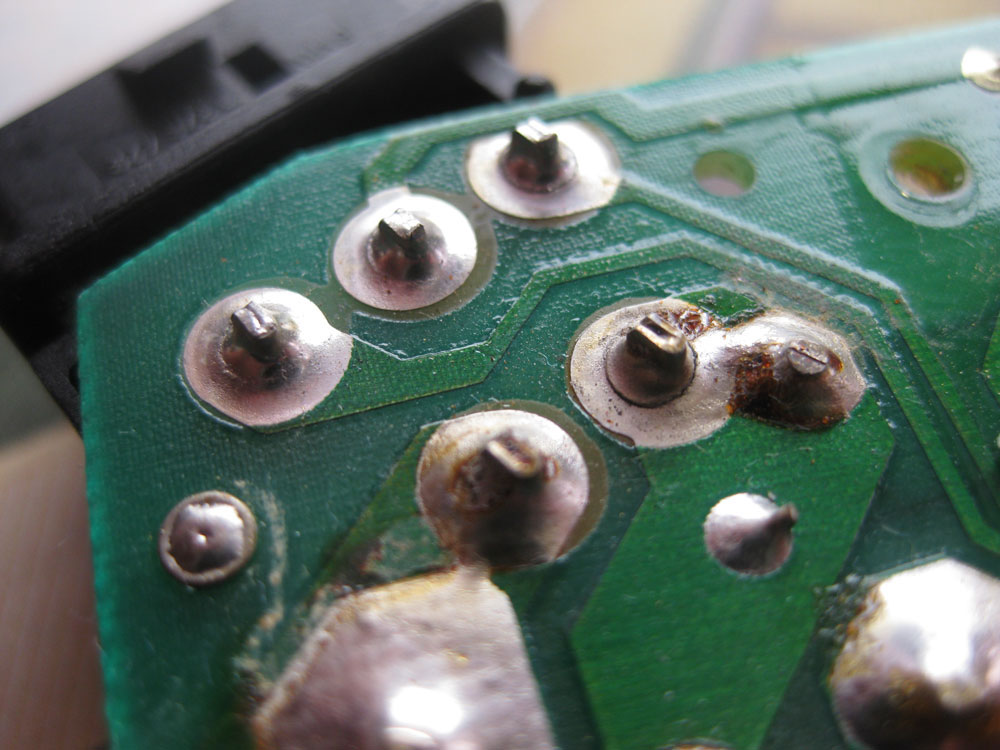

Когда припой остынет, нужно оценить качество соединения: если есть неровности, пористые места, кривизна, значит работа некачественная вследствие недостаточной температуры, если имеются обуглености, значит, наоборот, температура была слишком высокой, а если место пайки отличается характерным блеском, значит все сделано правильно.

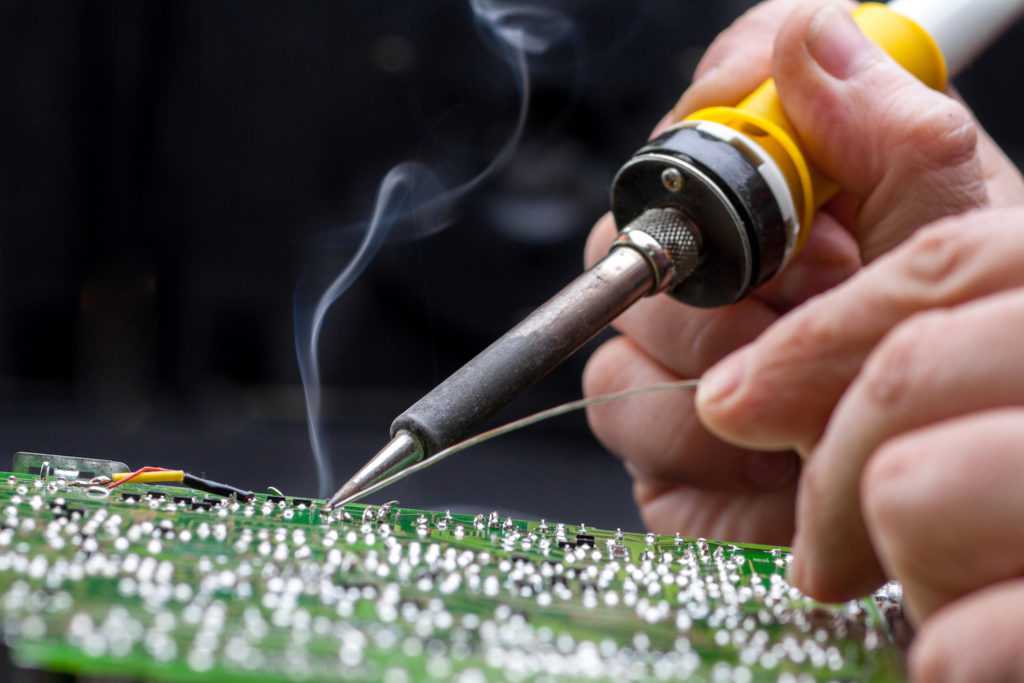

Как правильно паять микросхемы
В каждой радиодетали и в любом электронном изделии есть микросхема – это сложнейший элемент, где внедрены десятки или даже сотни мелких простых компонентов. Благодаря микросхемам все устройства имеют малогабаритные размеры и небольшой вес, но не малую стоимость из-за деталей. Если деталь будет испорчена при монтаже, то стоимость может вырасти из-за необходимости ее замены. Запаять провода или крупные элементы друг с другом не сложно, с этим справится и новичок, а вот если дело касается ремонта микросхемы, то здесь нужно действовать по-иному.
Для этого понадобится помощь паяльного инструмента. Мощность паяльника в этом случае должна быть совсем небольшой и рассчитанной на напряжение около 12 Вольт, жало лучше выбрать острое конусное. Еще одним интересным прибором, который несомненно может пригодиться, является оловоотсос, который позволяет удалить припой с платы. Оловоотсос визуально похож на шприц, где поршень оснащен пружиной и находится наверху. Путем воздействия на кнопку и пружину поршень поднимается и собирает припой.
Более удобным признана термовоздушная станция, где пайка производится при помощи разогретого воздуха. В ней есть фен с возможностью регулировать температуру воздушного потока. Еще один интересный и нужный инструмент – термостол. Он греет плату снизу, а сверху производятся различные действия.
Если дома сломалась какая-либо бытовая техника или компьютер, то вероятность того, что здесь нужны будут паяльные работы, стремится к ста процентам. Эта работа производится паяльником или паяльным феном. Существует еще один метод пайки – это с использованием бессвинцового припоя. Его применение стало практиковаться не так давно: воздействие на организм гораздо меньшее, чем при использовании свинца, но температура плавления выше.
Для пайки микросхем могут понадобиться еще такие приспособления как:
- Трафарет – пластина с отверстиями, предназначенными под выводы. Они могут и не пригодиться. Сейчас производят трафареты, которые являются универсальными, они подойдут под самые распространенные типы микросхем.
- Флюс – о нем уже было много сказано. Самый распространенный флюс – это канифоль в виде куска, но для микросхем он не подойдет. Здесь нужен жидкий флюс, который можно произвести самостоятельно, растворив канифоль в спиртовом составе, а также в кислоте.
- Припой – для микросхем лучше использовать в виде проволоки, внутри которой может быть флюс из порошковой канифоли.
В наше время очень сильно упрощаются многие сферы, вот и здесь можно приобрести готовый набор, где собрано все необходимое, включая кисточку, пинцет и несколько разных припоев.
Итак, прежде всего все инструменты должны быть подготовлены к работе, включая вспомогательные – каждая мелочь сразу должна быть под рукой. Пайка плат должна происходить молниеносно, недопустимы даже намеки на перегревы, для удобства нужно пользоваться пинцетом. Если работа производится при помощи паяльника, нужно внимательно отслеживать все колебания температуры и не допускать превышения 280 градусов. Можно воспользоваться антистатическим ковриком, подложить его под плату, ведь все радиодетали имеют чувствительность к статическому электричеству.
Итак, разберем пошагово алгоритм:
- Пинцетом немного отгибаются выводы;
- Сама деталь фиксируется неподвижно;
- Набирается немного припоя, погружается в канифоль, присоединяется к нужному элементу. Припой распределяется ровным слоем;
- Деталь закрепляют и ждут когда затвердеет припой;
- После этого нужно осторожно промыть плату спиртовым раствором
Как правильно паять оловом
Олово при пайке играет роль припоя. Чтобы произвести спаивание двух деталей таких манипуляций как: подогреть одну поверхность и приложить к другой, недостаточно. Для этого лучше пользоваться паяльной станцией, поскольку преимущества при этом явно видны:
- Возможна регулировка температуры нагревания
- Выбранная температура не сбивается, а сохраняется на заданном уровне, жало не перегорает
- Паяльные станции имеют термостойкие жала.
Для пайки оловом пригодятся кусачки и нож. Сначала нужно, как и при любом другом виде пайки, приготовить рабочее место: проверить освещение, подготовить место, куда вы будете помещать ненужные мелочи, лишние элементы, залудить поверхности деталей. Затем подцепляем немного флюса и наносим олово посредством паяльника. Олово омоет контактную площадку при первом же легком касании. Остатки флюса можно аккуратно убрать.
Для того, чтобы научиться паять, если не виртуозно, то хотя бы качественно, чтобы действительно приносить этим пользу, нужно практиковаться. Все приходит с практикой, и эти работы – не исключение.
Опубликовано: 2020-04-17 Обновлено: 2021-08-30
Автор: Магазин Electronoff
Что такое пайка? — Типы и способы пайки
Если вы разберете любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты присоединены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей путем плавления припоя вокруг места соединения. Несмотря на то, что пайка может создать постоянное соединение, его также можно восстановить с помощью инструмента для удаления припоя.
Сегодня мы узнаем все о пайке. Что это? Каковы его приложения? Как проходит процесс?
Что такое пайка?Пайка — это процесс соединения различных металлов путем плавления припоя. Припой — это металлический сплав, обычно состоящий из олова и свинца, который расплавляют горячим утюгом. Железо нагревается до температуры выше 600 градусов по Фаренгейту, а затем охлаждается, создавая прочную электрическую связь.
В отличие от сварки, при пайке заготовки не оплавляются. Пайка также не расплавляет металл заготовки, но присадочный металл плавится при более высокой температуре, чем пайка. Исторически сложилось так, что почти все припои содержали свинец, но проблемы окружающей среды и здоровья все чаще диктовали использование бессвинцовых сплавов в электронике и сантехнике.
Что такое припой?
Припой представляет собой плавкий металлический сплав, используемый для создания прочного соединения между металлическими заготовками. Припой плавится, чтобы приклеиться к деталям и соединить их после охлаждения, для чего требуется сплав, пригодный для использования, поскольку припой имеет более низкую температуру плавления, чем соединяемые детали.
Припой также должен быть устойчив к окислительным и коррозионным воздействиям, которые со временем могут повредить соединение. Припой, используемый для изготовления электрических соединений, также должен иметь благоприятные электрические характеристики.
Мягкий припой обычно имеет температуру плавления в диапазоне от 90 до 450 °C (от 190 до 840 °F; от 360 до 720 K) и обычно используется в электронике, сантехнике и обработке листового металла. Наиболее часто используются сплавы, плавящиеся при температуре от 180 до 190 ° C (от 360 до 370 ° F; от 450 до 460 К). Пайка, выполненная с использованием сплавов с температурой плавления выше 450 ° C (840 ° F, 720 K), называется «твердой пайкой», «пайкой серебром» или пайкой.
В определенных пропорциях некоторые сплавы являются эвтектическими, то есть температура плавления сплава является минимально возможной для смеси этих компонентов и совпадает с температурой замерзания. Неэвтектические сплавы могут иметь заметно разные температуры солидуса и ликвидуса, поскольку они имеют четкие переходы жидкости и твердого тела.
Неэвтектические смеси часто существуют в виде пасты твердых частиц в расплавленной матрице легкоплавкой фазы, когда они приближаются к достаточно высоким температурам. Если при электромонтажных работах нарушить соединение в этом «пастообразном» состоянии до того, как оно полностью затвердеет, это может привести к плохому электрическому соединению; использование эвтектического припоя уменьшает эту проблему.
Пастообразное состояние неэвтектического припоя может быть использовано в сантехнике, так как позволяет формовать припой при охлаждении, например, для обеспечения герметичности соединения труб, в результате чего получается так называемое «затертое соединение».
Для электрики и электроники доступна проволока припоя различной толщины для ручной пайки (ручная пайка выполняется с помощью паяльника или паяльника) и с сердечниками, содержащими флюс.
Он также доступен в виде пасты комнатной температуры, в виде предварительно сформированной фольги, соответствующей форме заготовки, которая может больше подходить для механизированного массового производства, или в виде небольших «язычков», которые можно обернуть вокруг соединения и расплавить пламенем. где железо невозможно использовать или недоступно, например, при ремонте в полевых условиях.
Как работает пайка?Припой расплавляется с помощью тепла утюга, подключенного к регулятору температуры. Он нагревается до температур выше точки плавления, около 600 градусов по Фаренгейту, в результате чего он плавится, а затем охлаждается, создавая паяное соединение.
Помимо создания прочных электрических соединений, припой также можно удалить с помощью инструмента для удаления припоя.
Припой представляет собой металлический сплав, используемый для создания прочных постоянных соединений; например, медные соединения на печатных платах и соединения медных труб. Он также может быть двух разных типов и диаметров, свинцового и бессвинцового, а также может варьироваться от 0,032 дюйма до 0,062 дюйма. Внутри припоя ядро представляет собой флюс, материал, используемый для усиления и улучшения его механических свойств.
Какие металлы используются?Присадочные металлы, используемые при пайке, раньше были на основе свинца (свинцовый припой). В соответствии с правилами свинецсодержащие припои все чаще заменяются бессвинцовыми припоями, которые могут состоять из сурьмы, висмута, латуни, меди, индия, олова или серебра.
Какой флюс можно использовать для пайки?Иногда в месте соединения могут быть загрязнения, такие как масло, грязь или окисление. Флюс предотвращает окисление и иногда позволяет проводить сухую чистку металла. Используемый флюс представляет собой канифольный флюс, который способствует механической прочности и электрическому контакту электрических соединений. Иногда также можно нанести смачивающий агент для уменьшения поверхностного натяжения.
Различные типы припоевВкратце, существует 3 типа припоев: бессвинцовые и бессвинцовые, свинецсодержащие и флюсовые. Припои на основе свинца являются наиболее надежными и предпочтительными в критически важных приложениях, таких как медицинская электроника или аэрокосмическая промышленность.
Сегодня на рынке представлено так много различных типов припоев, что может быть сложно выбрать правильный для вашего проекта. К счастью, на самом деле есть только три основные категории припоев, которые вы можете использовать, чтобы сузить область поиска:
- Припой на основе свинца начал революцию в электронике. Наиболее распространенной смесью является смесь 60/40 (олово/свинец) с температурой плавления около 180-190°C. Олово, известное в просторечии как мягкий припой, выбрано из-за его более низкой температуры плавления, а свинец используется для подавления роста оловянных усов. Чем выше концентрация олова, тем лучше прочность на растяжение и сдвиг.
- Бессвинцовый припой начал разрабатываться, когда ЕС ввел ограничения на использование свинца в бытовой электронике. В США производители могли получить налоговые льготы за использование бессвинцового припоя. Усы олова можно уменьшить за счет использования новых методов отжига, включения добавок, таких как никель, и использования конформных покрытий. Бессвинцовые припои обычно имеют более высокую температуру плавления, чем обычные припои.
- Припой с флюсовым сердечником продается в виде «катушки проволоки» с восстановителем в сердечнике. Флюс высвобождается во время пайки и восстанавливает (обращает окисление) металла в точке контакта, обеспечивая более чистое электрическое соединение. Это также улучшает смачивающие свойства припоя. В электронике флюсом обычно является канифоль. Кислотные сердечники предназначены для ремонта металла и сантехники и не должны использоваться в электронике.
Пайка — это процесс соединения двух или более электронных частей путем расплавления припоя вокруг соединения. Припой представляет собой металлический сплав, и при остывании он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно устранить с помощью инструмента для демонтажа, как описано ниже.
Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на реальном приложении. В этом примере мы собираемся припаять светодиод к печатной плате.
Шаг 1: Установка компонента : Сначала вставьте кабели от светодиода в отверстия на печатной плате. Переверните плату и согните кабели наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит его выпадение во время пайки.
Шаг 2: Нагрев соединения : Включите паяльник и, если он имеет регулируемый регулятор нагрева, установите его на 400°C. В этот момент коснитесь кончиком утюга медной площадки и провода резистора одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.
Шаг 3: Нанесите припой на соединение : Удерживая паяльник над медной площадкой и проводом, коснитесь соединения припоем. ВАЖНО Не касайтесь припоя кончиком утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении. Если соединение слишком холодное, образуется плохое соединение.
Шаг 4: Отрежьте выводы Выньте паяльник и дайте припою остыть естественным путем. Не дуйте на припой, так как это может привести к плохому соединению. После остывания можно отрезать лишний провод от кабелей.

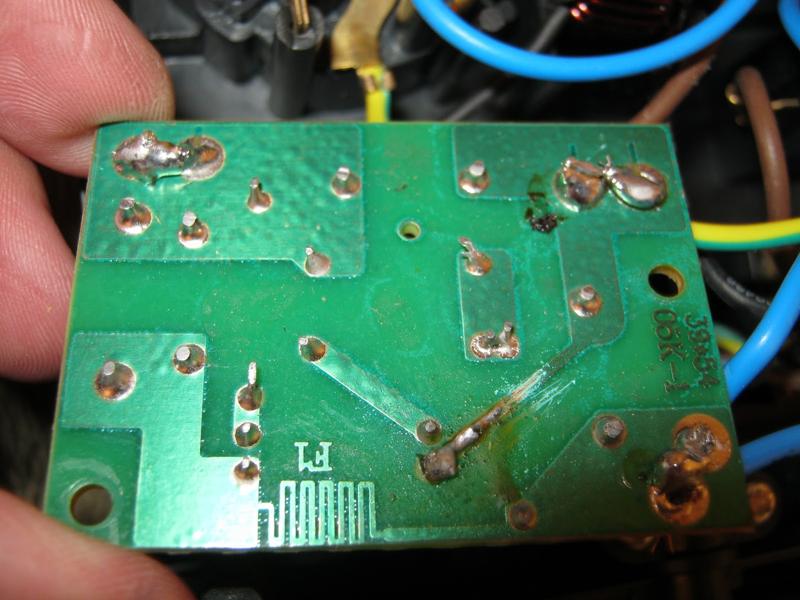

Правильная пайка гладкая, блестящая и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний провод или соединение.
Как паять проводаТеперь пришло время показать вам, как спаивать провода. Для этого процесса рекомендуется использовать руки-помощники или какое-либо другое зажимное устройство.
Сначала снимите изоляцию с концов обоих проводов, которые вы спаиваете вместе. Когда проволока скручена, скрутите пряди между собой пальцами. Убедитесь, что ваш паяльник полностью нагрет и коснитесь жалом конца одного из проводов. Держите его за провод в течение 3-4 секунд.
Удерживая утюг на месте, коснитесь провода припоем, пока он полностью не покроется. Повторите этот процесс на другом проводе. Держите два луженых провода друг над другом и коснитесь обоих проводов паяльником. Этот процесс должен расплавить припой и равномерно покрыть оба провода.
Уберите паяльник и подождите несколько секунд, пока паяное соединение не остынет и не затвердеет. Используйте термоусадочную трубку, чтобы закрыть соединение.
Что такое распайка?
В электронике отпайка — это удаление припоя и компонентов с печатной платы для устранения неполадок, ремонта, замены и утилизации.
Advertisements
Демонтаж — это процесс расплавления припоя и удаления соединений между двумя материалами. В электронике это относится к снятию электрических компонентов с печатной платы для устранения неполадок, ремонта, замены и утилизации. Для этой цели чаще всего используется демонтаж.
Проще говоря, распайка — это полная противоположность пайке. Вы отменяете все, что вы сделали в процессе пайки. Как и пайка, демонтаж также является сложным процессом и требует определенного уровня квалификации. Вы должны выполнить те же шаги и придерживаться строгих мер безопасности, как и в случае с пайкой.
Методы отпайки
Существует несколько методов отпайки. Каждый из них требует различных инструментов и различных уровней мастерства в пайке. Ниже приведен полный список различных методов, которые можно использовать для отпайки компонентов.
1. Использование паяльника
Паяльник — самый простой и легкий способ отпаивания компонентов. Вам не понадобятся никакие другие инструменты, кроме паяльника и пары флаеров.
Вот что вам нужно сделать:
- Нагрейте припой с помощью паяльника, пока он не начнет плавиться.
- Сдвиньте контакты утюгом и удалите припой из стыков.
- Потяните компоненты с помощью плоскогубцев, чтобы извлечь их из отверстий.
- При вытягивании компонентов нажимайте на их кончики, а не на их корпуса. В противном случае компоненты могут быть повреждены.
Если вы хотите удалить припой из отверстий, воткните в отверстие английскую булавку. Это высосет припой и поможет вам легко удалить их.
Pros
- Для распайки нужен только паяльник.
- Выпаянные компоненты можно использовать повторно.
Минусы
- Если использовать паяльник слишком долго, можно повредить плату.

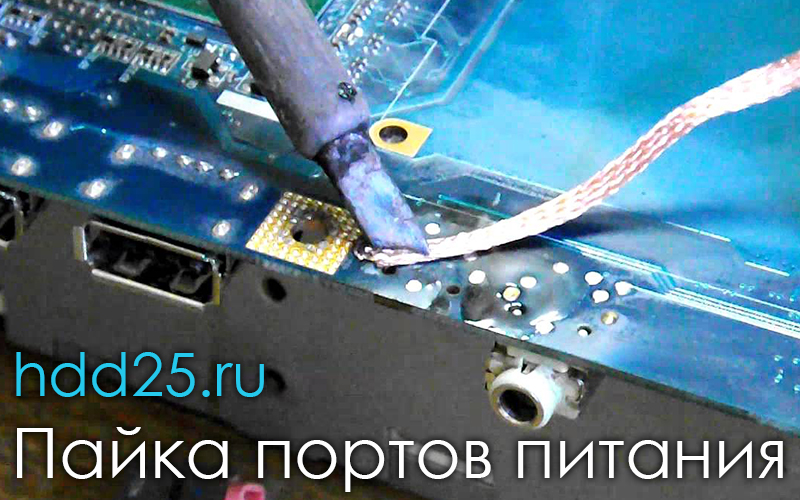

2. Использование паяльного фитиля
Метод паяльного фитиля используется для удаления нежелательного припоя после процесса пайки. Фитиль для пайки изготавливается путем плетения и переплетения медных катушек. Следовательно, он также известен как демонтажная оплетка.
Медные проволоки используются для изготовления фитилей для пайки, поскольку они хорошо проводят тепло. Поскольку припой притягивается к теплу, медные катушки всасывают припой с поверхности металла.
Некоторые паяльные фитили поставляются с флюсом, облегчающим удаление припоя с поверхности. Если ваш фитиль припоя не содержит флюса, вы можете окунуть конец фитиля во флюс, чтобы увеличить скорость удаления припоя.
Вот что вам нужно сделать, чтобы удалить припой:
- Переплетите несколько дюймов медных проводов и сформируйте оплетку.
- Нанесите немного флюса на медную оплетку, погрузив конец во флюс.
- Поместите часть фитиля припоя на соединение, которое вы хотите распаять.
- Держите горячий паяльник на кончике фитиля припоя и желаемом контакте.
- Подождите несколько секунд, пока припой не расплавится и фитиль не всосет расплавленный припой.
- Возьмите фитиль припоя и удалите часть фитиля, покрытую припоем.
- Теперь повторите тот же процесс, пока не удалите весь ненужный припой.
Обращаясь с фитилем припоя, не касайтесь его руками, так как он может быть очень горячим. Используйте пару плоскогубцев, чтобы удерживать и позиционировать его.
Pros
- Метод дешевый, простой и удобный.
- Метод отлично подходит для удаления припоя с плоских поверхностей.
- Размер паяльного фитиля можно изменить в зависимости от количества удаляемого припоя.
- Выпаянные компоненты можно использовать повторно.
Минусы
- Нельзя повторно использовать паяльный фитиль. Вы должны отрезать часть, покрытую припоем.
- Поскольку фитиль для пайки сильно нагревается, его может быть трудно приложить к стыку.
- С помощью этого метода трудно удалить припой из точечных отверстий.
3. Использование оловоотсоса
В этом методе для всасывания припоя используется оловоотсос. Демонтажный насос представляет собой небольшой вакуумный насос высокого давления. Прежде чем использовать насос для всасывания припоя, необходимо нагреть и расплавить припой.
Вот шаги по использованию оловоотсоса для удаления припоя,
- Используйте паяльник, чтобы нагреть припой, пока он не расплавится.
- Сожмите грушу или нажмите на поршень оловоотсоса и поместите ее на расплавленный припой.
- Отпустите грушу, чтобы всосать припой.
- Некоторые насосы для оловоотсоса имеют кнопку фиксатора, чтобы вам не приходилось постоянно сжимать грушу.
- Удалите распаянные компоненты.
- Повторяйте те же действия, пока не удалите лишний припой.
Некоторые насосы для удаления припоя поставляются с паяльником, поэтому вам не нужно приобретать его отдельно. Вы можете избавиться от припоя в оловоотсосе, многократно сжимая и отпуская грушу.
Pros
- Насосы для демонтажа припоя бывают разных стилей и с различными рабочими механизмами для простоты использования.
- Этот метод отлично подходит для удаления припоя из точечных отверстий и отпайки мелких компонентов.
- Выпаянные компоненты можно использовать повторно.
Минусы
- Большинство оловоотсосов большие. Таким образом, вам будет трудно получить их в труднодоступных местах.
4. Использование фена
Фен работает так же, как паяльник. Он нагревает припой, так что вы можете удалить компоненты. Вы также можете использовать станцию горячего воздуха вместо тепловой пушки. Это очень эффективно, но в то же время и дорого.
Вот как отпаивать компоненты с помощью фена.
- Включите фен.
- Крепко удерживайте печатную плату с помощью подставки или плоскогубцев.
- Держите наконечник термофена напротив припоя, пока он не расплавится.
- Снимите компоненты с помощью плоскогубцев.
При использовании теплового пистолета следите за тем, чтобы не прижимать его к доске слишком долго. В противном случае вы расплавите или повредите плату.
Плюсы
- Вы можете отпаять и удалить компоненты за несколько секунд.
- Выпаянные компоненты можно использовать повторно.
Минусы
- Поскольку он очень быстро нагревает компоненты, в большинстве случаев он повреждает компоненты и делает их непригодными для использования. В некоторых случаях это также повреждает плату. Если вы не будете осторожны, вы также можете пораниться во время процесса.
Часто задаваемые вопросы.
Что такое пайка?
Пайка — это процесс соединения, используемый для соединения различных типов металлов путем плавления припоя. Припой представляет собой металлический сплав, обычно состоящий из олова и свинца, который расплавляют горячим утюгом. Железо нагревается до температуры выше 600 градусов по Фаренгейту, а затем охлаждается, создавая прочную электрическую связь.
Что такое припой?
Припой представляет собой легкоплавкий металлический сплав, используемый для создания прочной связи между металлическими заготовками. Припой плавится, чтобы приклеиться к деталям и соединить их после охлаждения, для чего требуется сплав, пригодный для использования, поскольку припой имеет более низкую температуру плавления, чем соединяемые детали.
Припой также должен быть устойчив к окислительным и коррозионным воздействиям, которые со временем могут повредить соединение. Припой, используемый для изготовления электрических соединений, также должен иметь благоприятные электрические характеристики.
Какие бывают виды припоя?
Вкратце, существует 3 типа припоев – бессвинцовые или бессвинцовые, свинецсодержащие и флюсовые. Припои на основе свинца являются наиболее надежными и предпочтительными в критически важных приложениях, таких как медицинская электроника или аэрокосмическая промышленность.
Является ли пайка сваркой?
Как и многие термины из металлов, пайка и сварка взаимозаменяемы. Однако, хотя эти две операции похожи, их процесс и подтехнологии различны. Основное различие между сваркой и пайкой заключается в плавлении. При пайке производители металлов нагревают соединяемый металл, но никогда не плавят его.
Что такое метод пайки?
Пайка — это процесс, используемый для соединения металлических деталей с целью образования механической или электрической связи. Обычно используется металлический сплав с низкой температурой плавления (припой), который расплавляется и наносится на соединяемые металлические детали, и он связывается с металлическими частями и образует соединение, когда припой затвердевает.
Что нужно для пайки?
Ниже приведен полный список принадлежностей, которые вам понадобятся при пайке,
- Пайка подогревателей.
- Паяльные руки.
- Коврик для пайки.
- Лупа для пайки.
- Поглотитель дыма.
- Паяльная лента.
- Набор пинцетов.
- Очиститель жала паяльника (латунная вата)
Какие существуют два типа пайки?
Существует три вида пайки, каждая из которых требует все более высоких температур и обеспечивает все более высокую прочность соединения:
- Мягкая пайка, при которой первоначально в качестве присадочного металла использовался оловянно-свинцовый сплав.
- Серебряная пайка с использованием сплава, содержащего серебро.
- Пайка с использованием латунного сплава в качестве наполнителя.
Будет ли пайка запрещена?
для любого лица, вводящего в торговлю любой припой или флюс, который не содержит свинца, за исключением случаев, когда припой или флюс имеет заметную этикетку, указывающую, что использование припоя или флюса при установке или ремонте любого водопровода, обеспечивающего подачу воды, является незаконным. потребление человеком.
Как паять шаг за шагом?
5 важных этапов процесса пайки волной припоя
- Этап 1. Расплавление припоя. Это самый первый этап всего процесса пайки волной припоя.
- Шаг 2 . Очистка компонентов. Это очень важный шаг.
- Шаг 3. Размещение платы .
- Шаг 4. Нанесение припоя.
- Шаг 5. Очистка.
Какие существуют три типа пайки?
Итак, существует три основных типа припоев: свинцовые, бессвинцовые и флюсовые.
Из чего состоит припой?
Как правило, припои основаны на олове, свинце, кадмии, цинке и индии. Они доступны в различных физических формах для облегчения различных способов применения. Слитки припоя используются для пополнения больших ванн для пайки погружением или пайки волной припоя.
Вам нужен флюс для пайки?
Да, можно паять без флюса. Хотя это полезно в процессе пайки, поскольку флюс помогает разрушить оксиды на металле, в нем нет необходимости. Кроме того, в настоящее время большинство припоев содержат канифольную сердцевину, которая выполняет функцию флюса, помогая разрушать оксиды.
Как безопасно паять?
Безопасность при пайке
- Никогда не прикасайтесь к элементу паяльника.
- Держите нагреваемые провода с помощью пинцета или зажимов.
- Во время использования чистящая губка должна быть влажной.
- Всегда возвращайте паяльник на подставку, когда он не используется. Никогда не кладите его на рабочий стол.
- Выключайте устройство и отключайте его от сети, когда оно не используется.
Какой тип припоя самый прочный?
Припой 60-40 (60 % олова, 40 % свинца) является самым дорогим, но обеспечивает самое прочное соединение и с ним проще всего работать из-за его низкой температуры плавления. Менее дорогой припой 40-60 более сложен в использовании. Припой 50-50 — хороший компромисс между стоимостью и простотой использования.
Почему в припое используется олово?
Смесь олова и свинца позволяет использовать припой с более низкой температурой плавления, чем у двух соединяемых металлов. При сварке один и тот же основной металл может использоваться для соединения двух деталей вместе.
Почему при пайке используется флюс?
При пайке металлов флюс служит тройной цели: он удаляет любой окисленный металл с поверхностей, подлежащих пайке, изолирует воздух, предотвращая дальнейшее окисление, и, облегчая амальгамацию, улучшает характеристики смачивания жидким припоем.
Является ли припой таким же прочным, как сварка?
Соединение образуется, когда расплавленный припой затвердевает. Не так прочно, как сварка или пайка. Пайка не такая прочная, как сварка или пайка, потому что это не механическое соединение. Если пайка не была выполнена должным образом, детали не будут должным образом проводить электричество.
Можно ли припаивать к дереву?
Многие виды отделки поверхности можно паять с помощью подходящего флюса. Многие из наших электронных устройств используют припой для соединения меди, серебра, золота и других металлов, но знаете ли вы, что можно паять и деревянные поверхности? Пайка к дереву проста с правильным флюсом.
К чему не прилипает припой?
Припой просто не будет прилипать к грязным или окисленным металлическим поверхностям. Очистите все плоские поверхности, подлежащие пайке, стальной ватой, напильником, наждачной бумагой и т. д. Важно уделить время тщательной очистке поверхности. Очистите любой провод, который нужно припаять, тыльной стороной ножа или любым плоским куском металла.
Можно ли паять электрические провода?
Согласно правилу 110.14, паяные электрические соединения не противоречат кодексу NEC, если это соответствует их правилам. Это может варьироваться в зависимости от местной юрисдикции, но если это считается старой работой, в большинстве случаев оно будет устарело, если только оно не будет считаться пожароопасным.
Можно ли паять 230в?
Да, припой может легко расплавиться в условиях неисправности. Хотя припой становится жидким при температуре около 180/220°С, в зависимости от марки он может стать пластичным при температуре ниже 120°С.
Какие существуют 4 типа припоя?
Существует три основных типа припоя: бессвинцовый припой, припой на основе свинца и припой с флюсовым сердечником. Существует еще один тип, известный как припой из серебряного сплава. Эти типы изготавливаются на основе сплавов. Помимо этого, существуют другие типы припоя в зависимости от формы, типа сердечника и области применения.
При какой температуре плавится припой?
Мягкий припой обычно имеет температуру плавления в диапазоне от 90 до 450 °C (от 190 до 840 °F; от 360 до 720 K) и обычно используется в электронике, сантехнике и обработке листового металла. Наиболее часто используются сплавы, плавящиеся при температуре от 180 до 190 ° C (от 360 до 370 ° F; от 450 до 460 К).
Объявления
Что можно паять?
Металлы, которые можно паять, включают золото, серебро, медь, латунь и железо. Наполнитель, называемый припоем, плавится. Когда он затвердевает, он приклеивается к металлическим частям и соединяет их. Соединение не такое прочное, как при пайке или сварке.
Каковы преимущества пайки?
Преимущества пайки;
- Требуется низкая мощность;
- Низкая рабочая температура;
- Отсутствие термических деформаций и остаточных напряжений в местах соединения;
- Микроструктура не подвергается воздействию тепла;
- Легко автоматизируемый процесс;
- Можно соединять разнородные материалы;
- Можно соединять самые разные материалы;
- Тонкостенные детали могут быть соединены;
Что я могу использовать, если у меня нет флюса?
Вазелин является лучшей эффективной альтернативой коммерческому флюсу. Входящие в его состав воски и минеральная вода делают его антиоксидантом, поэтому его можно легко использовать в качестве флюса для пайки.
Можно ли использовать клей вместо припоя?
нет хорошей замены пайке . Никакой клей не будет проводить электричество или держаться так же хорошо, как припой.
Что такое пайка? — Подробное руководство [Определение, типы и значение]
Сложная пайка, которую ценят знатоки, знающие, сколько терпения и точности требуется для создания красивого паяного соединения. Пайка необходима в большинстве электронных устройств, даже при разработке микросхем. Неудивительно, что людям до сих пор интересно об этом знать!
Что такое пайка? Пайка — это процесс соединения двух или более различных типов металлов путем плавления припоя. Припой или присадочный металл представляет собой сплав, который плавится с использованием горячего железа при температуре выше 600 градусов по Фаренгейту.
Пайка в основном используется при изготовлении печатных плат, в сантехнике и кровле. Сегодня мы узнаем все о пайке. Что это? Каковы его приложения? Как проходит процесс?
Все это будет рассмотрено в этом подробном руководстве по пайке.
Содержание
Что такое пайка?
В своей простейшей форме пайка представляет собой процесс соединения двух металлических деталей с металлом третьего типа, температура плавления которого ниже, чем у них. Этот связующий металл называется «припой».
Подумайте об электрической цепи, классическом виде соединительной ткани на печатной плате, которая соединяет компоненты схемы вместе. Эта «соединительная ткань», которую вы видите, представляет собой припой.
Пайка является неотъемлемой частью электронной промышленности, где она является основным способом соединения электрических компонентов. Это не менее важно при изготовлении ювелирных изделий, соединении труб, кондиционировании воздуха, витражах, работе с листовым металлом, и этот список можно продолжить.
Здесь необходимо сделать одно существенное различие: пайка отличается от сварки и пайки.
Связанное чтение: В чем разница между пайкой пайкой и сваркой?
Хотя все три процесса имеют одну цель — соединение металлических деталей, они делают это по-разному.
По данным Американского общества сварщиков, пайка — это соединение металлических деталей при температуре ниже 840 градусов по Фаренгейту. С другой стороны, пайка и сварка используют более высокие температуры и обеспечивают более прочное соединение.
Главный подводный камень пайки – сложность исправления ее недостатков. Это как чернила на бумаге, что сделано, то сделано, и исправить это никак нельзя. Вот почему требуется много практики, чтобы освоить пайку.
Предыстория – Кто изобрел пайку?
Искусство склеивания металлов восходит к нашим предкам. Его использовали ювелиры Египта и Трои. Четыре тысячи лет назад они открыли олово, которое позже превратилось в припой.
В то время для пайки использовали кусок металла, который нагревали от пламени костра или горящего угля.
В 1896 году Ричард Шнайдер и Август Тиннерхол из компании American Heater Company разработали первый паяльник и получили патент на «Первый электрический нагревательный аппарат».
Позже в инструмент были внесены некоторые улучшения. General Electric выпустила новый паяльник с защелкой. Они также добавили стойку, соединенную с радиатором, чтобы рассеивать тепло утюга.
Именно Ernst Sachs сделал шаг к производству паяльника, специально для промышленности. Немецкий инженер запатентовал свой молоток в 1921 году.
Затем он основал Ersa, свою собственную компанию, которая получила свое название от его инициалов для массового производства и распространения промышленных паяльников по всему миру.
Первое использование пайки в электронике было любезно предоставлено Уильямом Альферинком в 1926 году, когда он представил первую паяльную станцию. Два года спустя он получил патент на «Комбинированный держатель и автоматический выключатель для электрических паяльников».
Паяльник начал принимать форму пистолета. Его инициатором выступила компания Supreme Instruments, в штате Миссисипи , где изобрели паяльник для ремонта радиоприемников. Это было в конце тридцатых годов.
Затем, в 1946 году, появился универсальный паяльник. Благодаря Карлу Веллеру из Пенсильвании, который получил патент на «Первый паяльник». Затем он основал собственную производственную компанию.
Считается первым паяльником с мгновенным нагревом. До этого людям приходилось нагревать железо с помощью огня или ждать, пока электричество нагреет его.
Компания American Beauty вернулась к игре в 1949 году. Они разработали «Подставки для регулирования температуры» для контроля температуры своих паяльников, чтобы не отставать от инновационных паяльников Weller.
В 1960 году Веллер получил еще один патент на «паяльник Magnastat», который очень похож на наши сегодняшние сварочные утюги и регулирует температуру с помощью магнитного наконечника.
Как работает пайка?
Чтобы начать с того, как проходит процесс пайки, вам необходимо познакомиться с двумя предметами техники: паяльником и паяльной станцией. Кроме самого припоя, конечно!

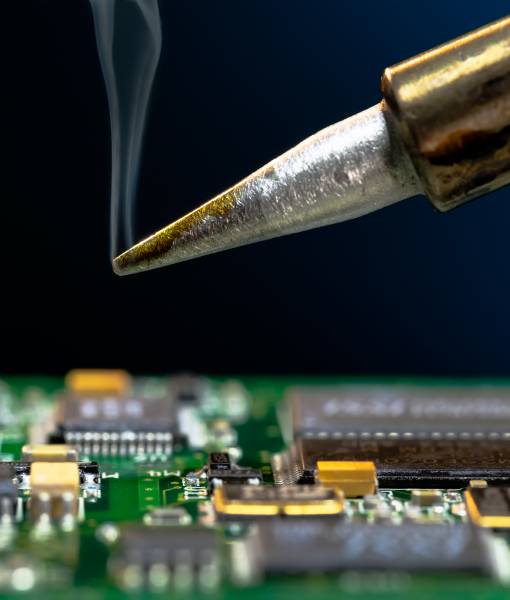

Паяльник
Паяльник — это электрический инструмент, который нагревается при подключении к розетке 120 В. Он может нагреваться до 800 ° F, , где он передает это тепло электрическим компонентам, таким как печатные платы и схемы. Затем применяется припой, чтобы соединить эти компоненты вместе.
Высоковольтные утюги не производят более высоких температур. Они могут нагревать только более крупные компоненты. Это распространенное заблуждение среди новичков.
Паяльник может иметь форму ручки или пистолета. Обе формы доступны и по сей день. Перо проще в использовании и управлении. Вы также можете изменить его наконечник, что даст вам более универсальные возможности. Поэтому мы рекомендуем этот вариант для начинающих.
Простейшая форма паяльника — это паяльник без контроля температуры, для использования которого все же требуется минимальный уровень мастерства.
Кроме того, это делает его не лучшим вариантом для пайки электронных компонентов, где существует большая погрешность, которую мы не можем допустить с такими чувствительными и дорогими компонентами.
Паяльная станция
Следующий уровень — паяльная станция. Это больше похоже на устройство «все в одном», которое включает в себя паяльник, термофен и инструменты для демонтажа. Его самым большим преимуществом является то, что он позволяет пользователю точно регулировать температуру. Это примерно переводится как «более широкий спектр проектов».
Также считается более безопасным использовать паяльную станцию, поскольку она изолирует нагревательную часть от электрического устройства, обеспечивая интегрированную среду для пайки. Кроме того, у них есть оповещения, датчики и предохранители. Так что не нужно заморачиваться с мерами безопасности. Ну, относительно, по крайней мере!
Припой
Традиционный припой представляет собой сплав олова и свинца. Это фактически соединительный материал, который соединяет электрические компоненты вместе. Существует бессвинцовый припой, который имеет более высокую температуру плавления, чем обычный припой. Хотя он не так эффективен, как свинцовый припой, есть направление для перехода к нему, чтобы сократить использование свинца в электронном оборудовании.
Обычно припой поставляется в виде тонких трубок, свернутых в катушки. Внутри этих трубок находится флюс, который предотвращает окисление и очищает поверхности спаиваемых деталей.
Процесс пайки шаг за шагом
Как работает пайка? Вот основное пошаговое руководство по пайке электронных компонентов:
1. Подготовка
Начнем с подготовки. Поставьте паяльник на подставку, если она есть, и включите его в розетку. Убедитесь, что помещение, в котором вы работаете, хорошо проветривается.
Пока вы ждете, пока утюг нагреется, вы можете взять влажную губку, чтобы очистить кончик утюга. Смочите губку и протрите кончик начисто. Будьте осторожны, когда делаете этот шаг.
2. Расплавить
Начать плавить небольшую часть припоя на кончике утюга. Это поможет направить поток от утюга к суставу. Если припой не течет, очистите его влажной губкой.
Как только наконечник вашего утюга засияет ярким серебром от расплавленного припоя, вы готовы к работе.
Нет необходимости повторять этот шаг каждый раз при пайке компонента. Только на первом компоненте или когда жало утюга затупилось и ему нужно немного припоя, чтобы течь.
3. Очистить
Вам необходимо подготовить поверхность для пайки. Очистите доску, с которой вы будете работать, шерстяной тканью и удалите с нее все остатки.
4. Припой
Для пайки необходимо нагреть целевое соединение в течение нескольких секунд. Будьте осторожны и не ждите, пока что-то растает или изменит свой внешний вид. Затем нанесите припой.
Паяльник нужно держать так же, как ручку. Чтобы обеспечить надежное соединение, убедитесь, что обе соединяемые части горячие.
Пока вы наносите припой, держите кончик утюга на целевом месте. Не удаляйте его. Если вы обнаружите, что припой не течет, это означает, что целевые детали недостаточно нагреты.
Если все в порядке, припой должен плавно течь к нагретым участкам соединения.
5. Круто
Как раз тогда, когда вы почувствуете, что между вами установилась прочная связь. Удалите наконечник и припой. Наконец, уберите утюг.
Дайте всему остыть. Не перемещайте соединение, пока оно остывает. Не пытайтесь проверить это на данном этапе. Это должно занять несколько секунд.
6. Осмотрите
Осмотрите соединение и убедитесь, что оно устойчиво и выглядит блестящим или немного тусклым в случае бессвинцового припоя. Если соединение не выглядит и не ощущается прочным, снова нагрейте утюг и повторите его.
7. Готово
Когда закончите, отключите утюг от сети и протрите начисто кончик, когда он, конечно, начнет остывать!
Основная техника пайки >> Посмотрите видео ниже:
3 основных типа пайки
Существует три типа пайки: мягкая пайка, твердая пайка и твердая пайка.
1. Мягкая пайка (
90 °C – 450 °C )Это наиболее часто используемый тип пайки. Тот, который использует смесь олова и свинца для соединения электронных компонентов. Его также часто используют сантехники.
При пайке мягким припоем рабочие используют паяльник, работающий от электричества или газа.
Соединение, полученное мягкой пайкой, немного слабее, чем у других типов. Это логично, учитывая тот факт, что он работает с деликатным материалом, который не выдерживает высоких температур.
Для соединения алюминиевых деталей используются также цинко-алюминиевые припои, а также свинец-серебро и кадмий-серебро для применения при более высоких температурах. Иногда также используется олово-висмут.
2. Твердая пайка
(>450 °C)Для создания более прочного соединения используйте твердую пайку. Эту технику часто называют «серебряной пайкой», где в качестве припоя используется серебро или латунь.
Как вы уже догадались, речь идет о материалах, для нагревания которых требуется более высокая температура. Это приводит к более прочным связям.
Обычно используется, когда основными металлами являются серебро, латунь или стекло.
3. Пайка
(>450 °C)Пайка очень похожа на пайку твердым припоем, когда два основных металла нагреваются до высокой температуры, а затем вводится припой, чтобы заполнить соединительную часть. Это также известно как капиллярное действие.
Почему-то пайка считается одним из видов твердой пайки.
Прочтите также: Пайка алюминия: полное руководство – преимущества перед сваркой
Пайка по типам сердечников
Некоторые люди предпочитают классифицировать типы пайки в соответствии с типами сердечников. В этом случае также существует три типа: припой с твердым сердечником, припой с кислотным сердечником и припой со смоляным сердечником.
Припой с твердым сердечником
Это припои без флюса — о том, что такое флюс, мы поговорим в следующем разделе, а пока скажем, что это химическое вещество, предотвращающее окисление.
В твердом припое припой является полым изнутри, поэтому для защиты от окисления требуется внешний флюс. Этот метод широко используется сантехниками.
Припой с кислотным сердечником
Припой с кислотным сердечником — это припой, полый сердечник которого заполнен флюсом. Флюс на кислотной основе, как следует из названия. Кислотный флюс считается самым сильным среди типов флюса и, следовательно, обеспечивает лучшее «очищающее действие».
Этот метод обычно используется с металлами и сталью. Это приводит к большому количеству остатков флюса, которые необходимо очищать, чтобы избежать последующей коррозии.
Припой с канифольным сердечником
Этот припой очень похож на кислотный припой, в котором внутри пустотелого припоя есть флюс, но вместо кислоты он содержит канифоль. Канифоль мягче кислоты и не так агрессивна, как кислота.
Этот тип наиболее часто используется в электронике из-за минимального остатка. Потому что очистка остатков практически невозможна в электрических приложениях.
Какой флюс можно использовать для пайки?
Flux — это кислая смесь, помогающая предотвратить окисление поверхности компонентов, которые вы будете паять.
Если вы видели паяльник раньше, вы можете узнать флюс в виде коричневой жидкости, капающей при нагревании паяльника. Обычно флюс представляет собой смесь борной кислоты и спирта.
В электронике флюс встраивается внутрь самого припоя, и его называют припоем с канифольным сердечником или канифольным флюсом. С другой стороны, когда вы используете пайку в сантехнике, вам нужен другой тип припоя с отдельным флюсом.
Припой на основе канифоли — это припой, температура плавления которого ниже, чем у металлов, которые он пытается соединить. Чтобы при нагреве припой плавился, а металлы — нет.
Флюс не только обеспечивает окисление, но и улучшает способность припоя смачивать соединяемые поверхности.
Флюс также помогает устранить ржавчину с электронных компонентов, что хорошо помогает при пайке.
Одним из наиболее характерных свойств флюса для припоя является его резкий запах. Таким образом, всегда рекомендуется паять в месте с хорошей вентиляцией.
Для чего используется паяльник?
Для чего нужен паяльник? Паяльник используется в различных областях, где требуется точность и аккуратность для соединения деталей.
Обычно используется ювелирами, электриками и электронщиками.
Обычно паяльник используется там, где паяльник слишком велик или слишком горяч. Приложения, требующие точности, как мы уже говорили.
Ниже перечислены некоторые области применения, для которых требуется паяльник. Пайка здесь предпочтительнее по многим причинам; наиболее важным из них является то, что припой обеспечивает плавную электропроводность.
Кроме того, он удерживает соединения на поверхности платы, поэтому они выглядят аккуратно.
Кровля
Еще одно известное применение паяльных пистолетов — сплавление элементов при кровле. Пайка используется в гидроизоляции крыш для сплавления оцинкованных металлов. Он также используется в медных крышах.
Ювелирные изделия
Ювелирам нужно что-то, чтобы сплавлять элементы с максимально возможной степенью точности. Что может быть лучше паяльника?
В этом случае припои обычно имеют высокое процентное содержание серебра из соображений ценности и эстетики. Пайка ювелирных изделий требует от рабочих высокого уровня навыков, поскольку они всегда меняют наконечники в зависимости от изделия, над которым работают.
Сантехника
Как мы упоминали ранее, сантехники используют пайку для соединения труб. В некоторых случаях они используют сварщики, но в других случаях, когда они работают в узких углах, они, вероятно, выберут паяльник.
Какие металлы используются при пайке?
Припой происходит от латинского слова «solidare», что означает «делать что-то прочным».
Наиболее распространенным припоем является печально известный оловянно-свинцовый припой, который используется в электронных компонентах. Тем не менее, существует большое разнообразие сплавов, которые используются для пайки.
Некоторые из них даже не содержат олова. В смесь могут быть добавлены определенные элементы для придания определенных свойств.
Например, в последнее время бессвинцовый припой стал популярным по экологическим причинам. Особенно когда ЕС начал ограничивать использование свинца в электронике. Промышленность перешла на использование некоторых альтернатив для смешивания с оловом, таких как никель.
Важно отметить, что бессвинцовый припой имеет более высокую температуру плавления, чем его аналоги, что создает неудобства для электронной промышленности.
Чтобы снизить температуру плавления припоя, в смесь иногда добавляют медь . Висмут делает то же самое, кроме улучшения смачиваемости.
С другой стороны, серебро используется, когда требуются более высокие температуры плавления и механическая прочность.
Что такое свинцовый припой? – Преимущества и недостатки
Вы, вероятно, слышали о свинцовом припое, если раньше работали в сфере производства электроники. Это одно из самых востребованных веществ в этой области уже много лет.
Свинцовый припой представляет собой комбинацию свинца и олова с процентным содержанием 40% и 60% соответственно. Он плавится примерно при 185 °C и известен своей низкой ценой.
Свинец, в частности, вызывал озабоченность у медицинских работников из-за его известного риска для человеческого организма. Тем не менее, свинцовые припои до сих пор используются для соединения металлических заготовок. Люди даже думали, что создание смеси 50-50 безопаснее, но это не имело значения.
Преимущества
Этот тип припоя не просто так популярен; обладает впечатляющими свойствами текучести. Причина в том, что для нагрева требуется более низкая температура, чем для бессвинцового припоя. Также освинцованный припой блестит ярче , придавая ему более привлекательный внешний вид.
Он также хорошо подходит для выявления проблем, которые трудно обнаружить другими способами, например окисления . Окисление может привести к приглушенному блеску, который испортит внешний вид продукта.
Кроме того, наиболее заметным преимуществом свинцовых припоев является то, что они стоят намного дешевле, чем бессвинцовые . Это главная причина его широкой популярности. Не говоря уже о том, что его намного проще использовать, что побуждает многих пользователей использовать его.
Недостатки
Освинцованные припои имеют много экономических и производственных преимуществ. Тем не менее, есть еще некоторые недостатки их использования.
Свинец — популярный химический элемент, который широко используется в производстве автомобильных аккумуляторов и оболочек кабелей. Несмотря на это, растет обеспокоенность по поводу его влияние на здоровье человека в течение длительного времени.
Это сильнодействующий нейротоксин, что означает, что он оказывает прямое токсическое воздействие на пользователя . Кроме того, он содержит небольшое количество радиоизотопных примесей, которые являются плохой новостью при альфа-распаде.
В результате люди используют серебро, чтобы преодолеть проблемы со здоровьем, связанные со свинцом.
В чем разница между серебряным припоем и обычным припоем?
Хотя серебряный припой не является лучшим выбором для электрических целей, он обладает многими преимуществами, которые позволили ему занять место среди лучших припоев в производстве. Это также причина его постоянного сравнения с другими припоями.
Серебряный припой имеет более высокую температуру плавления, чем обычные припои, что делает его прочнее. Это также делает его менее восприимчивым к механическому истощению. Кроме того, он повышает устойчивость к термическим циклам и высоким температурам, в отличие от других видов припоев.
Смешивание серебра с оловом значительно снижает вероятность образования оловянных усов, которые часто возникают при использовании обычного припоя. Это электропроводящие структуры, которые образуются из оловянных поверхностей. Кроме того, они увеличиваются в длину и вызывают короткие замыкания, которые в дальнейшем приводят ко многим системным сбоям.
Использование серебра также имеет свои недостатки по сравнению с обычным припоем. Это один из многих металлов, вызывающих зернистость, то есть образование небольших выпуклостей на поверхности припоя. Этого не произойдет с обычным припоем. Кроме того, есть самое большое препятствие из всех: высокая цена.
Какой припой самый сильный?
Как и в случае с производством электроники, прочность является наиболее важной характеристикой, на которую следует обращать внимание. Это в основном делается для того, чтобы избежать каких-либо механических проблем или проблем с изготовлением.
При этом самый эффективный припой не обязательно самый лучший. Есть много аспектов, на которые стоит обратить внимание при выборе.
Какой припой самый прочный? На сегодняшний день самым прочным припоем является серебряно-оловянный припой из-за его высокой температуры плавления, а также впечатляющей хрупкости серебра. С этим припоем трудно сравниться по прочности.
Тем не менее, серебряно-оловянные припои подходят не для всех типов электроники. Свинец по-прежнему остается самым универсальным материалом.
Например, при производстве медицинской или аэрокосмической электроники очевидным выбором являются освинцованные припои. В этом случае они более надежны, чем серебряные.
Если существуют определенные требования к охране здоровья или окружающей среды, предпочтение отдается бессвинцовым припоям. Это из-за отсутствия свинца, который представляет серьезную опасность для здоровья.
Припои часто изготавливаются из сплавов, а это значит, что вы можете выбрать подходящую смесь для электроники. Все дело в выявлении требований к производственному процессу и его оптимизации для снижения затрат.
Безопасность при пайке – советы и рекомендации
Чрезвычайно высокая температура паяльника может быть очень опасной, поэтому меры предосторожности здесь не должны приниматься легкомысленно. Паяльники могут буквально вызвать пожар.
Вот несколько советов, которым вы можете и должны следовать при пайке.
- Обязательно носите свободную одежду.
- Завяжите волосы назад.
- Желательно носить защитные очки.
- Всегда отключайте паяльник или станцию от сети, когда они не используются.
- Не работайте в закрытом помещении. Выберите хорошо проветриваемое место, чтобы защитить себя от флюса.
- Никогда не пытайтесь прикоснуться к кончику утюга, когда он подключен к сети, даже когда он выключен, даже если он недостаточно «горячий».
- Старайтесь не вдыхать пары флюса. Они могут сильно раздражать глаза и нос.
- Желательно использовать защитные перчатки.
- Во время использования чистящая губка должна быть влажной.
- Всегда используйте мыло и воду для мытья рук после пайки.
- Закройте кожу, если вы использовали припой, содержащий свинец.
- Держите чистящий раствор в одноразовой бутылке на рабочем месте.
Заключение
Мы надеемся, что рассказали все, что вам нужно знать о пайке, наиболее важном навыке в области электроники!
Одна из вещей, которые нам нравятся в пайке, это то, что вы можете легко научиться этому даже в качестве хобби! Каким-то образом это один из основных навыков каждого производителя, и все, что вам нужно, это утюг, и вы готовы к работе.
Что такое пайка? >> Посмотрите видео ниже:
Понимание пайки. Часть 1: Процесс пайки печатной платы
Загрузить сейчас
Часто легко принимать основы как должное. В колледже у меня была лаборатория, где нам нужно было припаять два провода к динамику, и почти никто в классе не знал, как это сделать. Такая крутая кривая обучения еще более распространена в дизайне досок, где вам нужно выучить жаргон, чтобы хотя бы начать понимать, о чем говорится в учебнике. Эта серия поможет вам глубже погрузиться в основы пайки, чтобы вы могли понять, насколько это важно при изготовлении хорошей печатной платы. Основы пайки одинаковы независимо от того, подключаете ли вы провода к динамику или компоненты SMT к печатной плате; вам понадобится припой, флюс и тепло. При производстве больших объемов продукции ваш КМ не будет использовать припой и утюг; вместо этого они, скорее всего, будут использовать пайку оплавлением припоя или пайку волной припоя в зависимости от типов компонентов в вашей конструкции. Понимание этих процессов и принципов, лежащих в основе пайки, поможет вам избежать различных дефектов, которые трудно отследить и уничтожить, когда придет время для производства.
Что такое пайка?
Пайка — это процесс соединения двух металлов путем сплавления их с другим элементом — припоем. Этот процесс отличается от сварки тем, что плавится только расплавленный металл, а два соединяющихся металла остаются недеформированными. С помощью этого метода можно создать прочное, но обратимое соединение между электрическими проводниками, если это необходимо для замены компонентов или ремонта платы.
Припой представляет собой сплав, обычно состоящий из олова и свинца; однако другие элементы; такие как серебро, также используются. Из-за опасений по поводу токсичности свинца все более распространенным становится неэтилированный или бессвинцовый припой. Основное различие между ними заключается в их температурах плавления, при этом температура плавления бессвинцового припоя обычно на 50 ° C выше, чем у припоя со свинцом. Если правила не требуют использования бессвинцового припоя, как в Европейском Союзе, свинцовый припой, как правило, проще в использовании и имеет меньший риск дефектов. Воздействие таких высоких температур на компоненты платы может сократить срок их полезного использования и вызвать проблемы, когда плата находится в полевых условиях.
Другим основным компонентом пайки является флюс. Флюс в широком смысле можно определить как чистящее средство, удаляющее окисление с металлических поверхностей, предназначенных для пайки. Если вы использовали ручной паяльник и паяльную проволоку, дым, который вы видите, когда вы расплавляете проволоку, — это сгоревший флюс. Вы узнаете больше о различиях между флюсом и припоем в следующем блоге этой серии.
Оплавление припоем и пайка волной припоя
Когда вашему CM придет время производить вашу плату, они почти наверняка будут использовать либо оплавление припоем, либо пайку волной припоя. В наши дни пайка оплавлением припоя является наиболее распространенным процессом, но пайка волной припоя все еще иногда используется для некоторых плат. Решающим фактором часто является количество компонентов SMT или сквозных компонентов, используемых на плате.
- Оплавление припоя — Этот процесс в основном используется для плат с большим количеством компонентов SMT. При оплавлении паяльная паста, состоящая из крошечных шариков припоя, взвешенных во флюсе, наносится с помощью трафарета на печатную плату. Затем компоненты SMT размещаются на контактных площадках, где паяльная паста действует как связующее вещество и удерживает их во время нагрева. Затем платы проходят через печь, где припой плавится, затем охлаждается и образует электрические соединения для печатной платы. Для двусторонних плат в этом процессе сначала делается одна сторона, затем печатная плата переворачивается, а другая сторона припаивается.
- Пайка волной припоя . В этом методе печатная плата покрывается флюсом, а затем пропускается через волну (или несколько волн) припоя. Этот метод, как правило, лучше подходит для компонентов со сквозными отверстиями, поскольку припой больше заполняет их переходные отверстия и обеспечивает лучшее соединение. Для двусторонних плат компоненты SMT часто приклеиваются к нижней части, а компоненты со сквозными отверстиями монтируются сверху.
- Селективная пайка — этот метод является более точной альтернативой пайке волной припоя. Более новые системы могут напрямую использовать данные САПР для точного позиционирования лазера, что обеспечивает большую гибкость и стабильные высококачественные паяные соединения.
Обязательно поговорите со своим CM, чтобы узнать, какой метод они рекомендуют для вашей платы, и спросите их о каких-либо рекомендациях DFM, которые они имеют для этого процесса. Теперь пришло время понять, почему важно знать все о пайке.
3 Тенденции, ускоряющие развитие электроники
Загрузить сейчас
Дефекты пайки
Дефекты печатных плат, возникшие в результате пайки, трудно найти и исправить. Некоторыми из наиболее распространенных дефектов являются надгробные плиты, перемычки и избыток припоя.
- Надгробие — Это происходит, когда компонент соединяется только с одной площадкой и отрывается от другой без соединения. Этот дефект может возникнуть из-за неправильной конструкции колодки. Например, если один компонент SMT имеет две контактные площадки, и одна из них значительно больше другой, она будет нагреваться быстрее. При оплавлении припоя, когда контактная площадка нагревается быстрее, припой там плавится первым, связывая эту контактную площадку и заставляя компонент подниматься с другой стороны и не соединиться.
- Перемычка — Этот дефект возникает, когда две контактные площадки соединяются (перемыкаются) припоем. Это часто происходит, когда контактные площадки располагаются слишком близко друг к другу или между контактными площадками и их паяльной маской недостаточно места.
- Холодная пайка (избыток припоя) — Это ситуация, когда припой расплавляется не полностью. Результатом является избыток припоя или слишком много припоя на контактной площадке или выводе. Это может произойти, если выводы слишком длинные, если наносится слишком много припоя или если припой не смачивается должным образом между выводом компонента и контактной площадкой. Дополнительный припой также может увеличить импеданс соединения.
Первый шаг к тому, чтобы избежать всех этих дефектов, — это углубиться в пайку и понять, как работает этот процесс от начала до конца. Теперь вы немного знаете об основах пайки; припой, флюс и нагрев. Мы также рассмотрели пайку оплавлением припоем и пайку волной припоя как два основных процесса, используемых сегодня для массового производства печатных плат. Настоящим ключом к успешному проектированию и производству плат является наличие CM, который может помочь вам с DFM, например, Tempo Automation.
Служба изготовления заказных печатных плат Tempo
|
А чтобы помочь вам начать работу с наилучшего пути, мы предоставляем информацию для ваших проверок DFM и позволяем вам легко просматривать и загружать файлы DRC. Если вы являетесь пользователем Altium Designer или Cadence Allegro, вы можете просто добавить эти файлы в свое программное обеспечение для проектирования печатных плат. Для Mentor Pads или других дизайнерских пакетов мы предоставляем информацию DRC в других форматах CAD и Excel.
Если вы готовы изготовить свою конструкцию, попробуйте наш инструмент расчета стоимости, чтобы загрузить файлы CAD и BOM. Если вам нужна дополнительная информация о файлах САПР или о том, как включить ваш проект в формат САПР, свяжитесь с нами.
В следующей установке этой серии вы подробно узнаете о строительных блоках пайки, припоя и флюса.
Подробнее
Последние новости о печатных платах доставлены на ваш почтовый ящик.
Все, что вам нужно знать о пайке | reichelt.com|Все, что вам нужно знать о пайке
Пайка является неотъемлемой частью сборки электроники. Чтобы соединить выбранные детали таким образом, чтобы они соединялись безупречно, вам, во-первых, необходимо правильное оборудование, а во-вторых, правильная техника пайки. Узнайте все, что вам нужно знать о пайке здесь, в нашей специальной статье.
[themen_sprungmarken]
Истоки пайки
Кембриджский словарь определяет пайку как «соединение кусков металла вместе с помощью припоя». Припой — это наполнитель, содержащий один или несколько сплавов для создания стабильной и прочной структуры соединения. Кроме того, припойные присадочные материалы плавятся при заметно более низкой температуре, чем прилегающие металлические компоненты, что предотвращает повреждение термочувствительных электронных компонентов.
Точное происхождение пайки неясно, но техника в ее основах использовалась на протяжении тысячелетий; более 5000 лет назад древние египтяне сплавляли золото и серебро, чтобы создавать украшения. Следующий шаг в инновациях произошел примерно 4000 лет назад, когда олово стало использоваться в качестве наполнителя низкотемпературного припоя. Затем этот основной принцип соединения металлов оттачивался и совершенствовался на протяжении тысячелетий. По сей день во многих домах обычно паяют медные трубы отопления.
Первые электрические паяльные инструментыОдним из пионеров механизированной пайки был Ernst Sachs. Запатентовав в 1921 году первый электрический паяльник, он вскоре начал серийное производство инструмента, тем самым внедрив его в электротехническую промышленность. Его компания ERSA, была названа по первым буквам его имени и фамилии.
Другой пионер, Карл Э. Веллер, , получил первый патент на портативный паяльник в 1941, и начал массовое производство своего изобретения недалеко от города Филадельфия, США, в 1945 году. В 1959 году Веллер начал производство паяльных инструментов в Безигхайме, Германия, и его компания стала одним из ведущих игроков в отрасли. В 1968 году компания Weller разработала первые машины для пайки волной припоя для массового производства печатных плат. Компания также представила новые инновации для ручной пайки: первые терморегулируемые утюги и рабочие станции ( Magnastat ) в 1976, за которой последовала первая паяльная станция Weller с цифровым регулятором температуры. В 1992 году компания представила свою первую комплексную систему удаления дыма Zero Smog.
Постоянные усовершенствованияКомпания ERSA постоянно совершенствует свое паяльное оборудование. С 1993 года компания предлагает технологию пайки оплавлением (Hotflow) для печатных плат с компонентами SMD и гибридных интегральных схем. В этом процессе мелкие частицы припоя и флюса смешиваются в липкую пасту и наносятся непосредственно на печатную плату. Во-вторых, компоненты SMD помещаются на пасту. Наконец, вся сборка подвергается контролируемому нагреву, в результате которого паяльная паста плавится, и соединение прочно соединяется.
Инструменты для пайки электроникиДля пайки элементов припой необходимо нагреть жалом паяльника. Наконечник обычно нагревается электрически, но иногда может нагреваться и снаружи.
Утюги с газовым пламенным нагревомПортативные паяльные инструменты с внешним нагревом обычно нагреваются газовым пламенем. Такие газовые горелки комплектуются небольшим бензобаком , наполненным уайт-газом или бутаном. Пламя активируется зажигалкой или пьезорозжигом. Контроль температуры газовой горелки требует некоторой практики и, в зависимости от производителя, температура может достигать 200-400°C, , а иногда даже до 580°C. Некоторые газовые горелки могут быть дополнительно оснащены соплами горячего воздуха, обеспечивающими температуру до 1300°C для применения без пайки.
Станции для пайки горячим воздухомНа отдельные паяльные станции можно также установить электрические головки горячего воздуха, которые часто используются для пайки термочувствительных SMD-компонентов . Благодаря микроэлектронике электрические термофены могут более жестко контролировать температуру, чем бензоинструменты. С другой стороны, станции горячего воздуха нуждаются в дополнительном насосе для создания воздушного потока.
Утюги с электрическим нагревомУ утюгов с электрическим нагревом их обычно сменные наконечники нагреваются либо внутри, либо снаружи. Простые паяльники не обеспечивают регулировку температуры. Более продвинутые инструменты используют зависимость сопротивления нагревательного элемента от температуры для контроля и индикации температуры.
Станции с электронным управлениемНаиболее полезными являются паяльные инструменты с электронным управлением с 9Датчик температуры 0007 , расположенный рядом с наконечником, обеспечивает предустановленную регулировку температуры. Вот почему многие современные паяльные станции оснащены цифровым индикатором температуры для заданной температуры и вторым индикатором для фактической температуры. В то же время микроэлектроника обеспечивает плавную настройку на заданное значение. Общее правило: чем меньше теплоемкость наконечника, тем лучше постоянная точность и стабильность температуры. Вот почему 9Более тонкие наконечники 0007 — лучший выбор для небольших электронных операций.
Паяльные пистолетыПаяльные пистолеты (пистолетные модели паяльных инструментов) в настоящее время становятся все более редкими. Пистолеты обычно оснащены петлеобразной нагревательной спиралью на конце. Катушка питается непосредственно током; увы, в большинстве случаев требуется очень большой ток при очень низком напряжении. Паяльные пистолеты имеют быстрое время нагрева, которое составляет несколько секунд. Вот почему питание должно быть временно включено с помощью триггера, а затем отпущено. Паяльники не особенно полезны для небольших электронных проектов.
[topic_archive тема = «6084» шаблон = «по умолчанию» категория = «6037» сообщений = «1»] [topic_archive тема = «6084» шаблон = «по умолчанию» категория = «6038» сообщений = «2»]
Какие существуют типы припоя?
Введение
Припой на печатной плате можно рассматривать как соединительную ткань. Он служит проводящим клеем, который приклеивает компоненты к подложке и обеспечивает целостность печатной платы. Трудно представить, какой была бы современная электроника без этого удобного легкоплавкого сплава.
Не знаете, какой припой использовать для вашего проекта? В этом посте мы рассмотрим различные типы припоев, которые существуют, и как вы можете выбрать правильный припой для ваших нужд.
Что такое припой?
Припой происходит от среднеанглийского слова soudur, которое происходит от латинского слова solidare, что означает «делать твердым». Это легкоплавкий сплав (т. е. с низкой температурой плавления), используемый для соединения металлических деталей. Идея использования сплава с более низкой температурой плавления для соединения двух или более металлов существует уже тысячи лет, но сегодняшний припой обычно представляет собой смесь олова, свинца и/или флюса.
Знакомство с различными типами припоя
Сегодня на рынке представлено так много различных видов припоя, что выбор подходящего для вашего проекта может оказаться сложной задачей. К счастью, есть только три основные категории припоя, которые вы можете использовать, чтобы сузить область поиска:
Припой на основе свинца положил начало революции в электронике. Наиболее распространенная смесь представляет собой смесь 60/40 (олово/свинец) с температурой плавления около 180-190°C. Олово, известное в просторечии как мягкий припой, выбрано из-за его более низкой температуры плавления, а свинец используется для подавления роста оловянных усов. Чем выше концентрация олова, тем лучше прочность на растяжение и сдвиг.
Бессвинцовый припой начал набирать популярность, когда ЕС ввел ограничения на использование свинца в бытовой электронике. В США производители могли получить налоговые льготы за использование бессвинцовых припоев. Усы олова можно уменьшить, используя новые методы отжига, включая добавки, такие как никель, и используя конформные покрытия. Бессвинцовые припои обычно имеют более высокую температуру плавления, чем обычные припои.
- Припой с флюсовым сердечником
продается в виде катушки с «проволокой» с восстановителем в сердечнике. Флюс высвобождается во время пайки и восстанавливает (обращает окисление) металл в точке контакта, обеспечивая более чистое электрическое соединение. Это также улучшает смачивающие свойства припоя. В электронике флюсом обычно является канифоль. Кислотные сердечники предназначены для ремонта металла и сантехники, и их нельзя использовать в электронике.
Знакомство с припоями
Помните три основных компонента припоя: свинец, олово и флюс? На рынке доступно бесчисленное множество разновидностей припоев, основанных на относительных соотношениях этих материалов. Еще больше усложняет ситуацию то, что существуют также добавки и другие металлы, которые могут быть добавлены для придания припою определенных свойств или повышения его проводимости. Вот лишь несколько примеров добавок к сплавам и того, что они делают:
Сурьма повышает механическую прочность, не снижая смачиваемости и предотвращая появление оловянных вредителей.
Висмут значительно снижает температуру плавления и улучшает смачиваемость. Препятствует росту оловянных усов.
Медь снижает температуру плавления и улучшает смачивающие свойства в расплавленном состоянии.
Индий снижает температуру плавления, улучшает пластичность и используется для пайки золота или для криогенных применений из-за его высокой устойчивости к перепадам температуры. Сплавы индия дороги и подвержены коррозии.
- Никель
в припое может защитить слой УБМ (подрельсовой металлизации) от растворения.
- Серебро
обеспечивает механическую прочность, но пластичность ниже, чем у свинца. Это может улучшить сопротивление усталости от термических циклов в бессвинцовых припоях.
При выборе паяльных смесей важно помнить о потенциальной гальванической коррозии или хрупкости, вызванных контактом разнородных металлов друг с другом. Большое разнообразие паяльных смесей поможет вам найти правильное сочетание свойств для вашего электронного устройства.
Часто для получения определенного результата можно использовать определенную комбинацию элементов в припое.
Например, припой обычно плавится в определенном диапазоне, но эвтектическая смесь, такая как Sn63Pb37, плавится ровно при 183°C. In70Pb30 совместим с золотыми контактами (низкое выщелачивание золота) и обладает высокой устойчивостью к усталости при термоциклировании.
SAC (Sn-Ag-Cu) — бессвинцовый припой, популярный в Японии для пайки оплавлением и пайки волной припоя — процесса объемной пайки, при котором печатная плата проходит над кюветой с расплавленным припоем. Волны омывают плату, спаивая компоненты.
Все зависит от того, что вы пытаетесь сделать, какие свойства вы ищете и каким стандартам должен соответствовать ваш электронный продукт (например, коррозионная стойкость, термостойкость и т. д.).
Заключение
Таким образом, существует три основных типа припоев: свинцовые, бессвинцовые и флюсовые. Припои на основе свинца наиболее понятны, надежны и предпочтительны для критически важных приложений, таких как аэрокосмическая или медицинская электроника. Бессвинцовые припои доступны для электроники, которая должна соответствовать требованиям охраны здоровья и окружающей среды. А флюсовые припои содержат восстановитель канифоли в ядре, который высвобождается во время пайки, удаляя окисление с места соединения.
Для большинства любительских применений подойдет стандартный припой Sn60Pb40. Если вы хотите улучшить качество изготовления на производственном участке, возможно, стоит изучить смеси, которые могут похвастаться улучшенным смачиванием или удобной эвтектической температурой плавления. Выбор правильной смеси заключается в определении требований, которым вы должны соответствовать, поиске подходящих свойств для удовлетворения этих требований и оптимизации затрат. Выберите лучший припой для ваших нужд. Чтобы узнать больше или посмотреть видео по связанным темам, а также узнать, что нового в нашем наборе инструментов для проектирования и анализа, подпишитесь на наш канал YouTube.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на LinkedIn Посетить сайт Больше контента от Cadence PCB Solutions
Загрузка, подождите
Ошибка — что-то пошло не так!
Хотите последние новости о печатных платах?
Подпишитесь на нашу ежемесячную рассылку новостей
Спасибо!
Рабочий лист по пайке — базовое электричество Подкаст
- Гугл
- Спотифай
- яблоко
- iHeartRadio
- Сшиватель
- Пандора
- Настройтесь
- Главная
- Рабочие листы
- Основное электричество
- Пайка
Основное электричество
PDF-версия
- org/Question»>
вопрос 2
Что значит облудить кусок провода перед паяным соединением?
Показать ответ
«Лудение» — это процесс предварительной пайки оголенного конца провода, чтобы он выглядел как припой, а не как медь.
Примечания:
Некоторые провода можно приобрести «предварительно лужеными», чтобы избежать этого шага, но большинство электрических проводов таковыми не являются. Вот полезный совет: лужение концов куска многожильного медного провода действительно помогает предотвратить изгиб и разрыв отдельных жил, когда конец провода зажимается в клеммной колодке!
org/Question»>Вопрос 4
Как и во всех технических задачах, безопасность должна быть вашим главным приоритетом. Пайка таит в себе определенные опасности, о которых вам нужно знать. Объясните, какие меры предосторожности необходимо соблюдать в отношении следующих аспектов пайки:
- • Безопасное обращение с паяльником/пистолетом
- • Безопасное обращение с припоем и флюсом
- • Средства индивидуальной защиты
- • Что делать (и не делать) после пайки
Показать ответ
Безопасное обращение с паяльником/пистолетом
- • Никогда не держите его за металлический конец – всегда за ручку!
- • Ставьте утюг на подставку, когда он не используется, и следите за тем, чтобы на него не попали легковоспламеняющиеся материалы.
- • Никогда не оставляйте включенный утюг без присмотра.
Безопасное обращение с припоем и флюсом
- • Никогда не держите припой во рту, так как он содержит тяжелые металлы, вредные для организма.
- • Избегайте вдыхания паров – используйте вентиляционный колпак, если он есть.
- • Не принимайте пищу во время пайки.
- • Мойте руки после пайки.
Средства индивидуальной защиты
- • Защитные очки или защитные очки – обязательно!
- • При пайке больших проводов используйте термостойкие перчатки.
Что делать (и чего не делать) после пайки
- • Прибраться на рабочем месте.
- • Прежде чем убрать паяльник, дайте ему время остыть.
- • Положите паяльное оборудование на место, где его могут найти другие.
- • Никогда не оставляйте включенный утюг без присмотра.
Примечания:
Многое из этого соответствует здравому смыслу, но кое-что — нет. Студенты должны понимать, что хотя пайка является относительно низкотемпературным процессом, она все же достаточно горячая, чтобы вызвать возгорание и обжечь кожу. Кроме того, капли расплавленного припоя могут серьезно повредить глаза, поэтому защитные очки/защитные очки обязательны.
Вопрос 5
Полупроводниковые компоненты, такие как диоды и транзисторы, легко повреждаются при высоких температурах пайки, поэтому необходимо соблюдать осторожность, чтобы защитить эти компоненты во время процесса пайки. Один из способов сделать это — использовать радиатор для отвода тепла от компонента без чрезмерного охлаждения точки соединения. Радиаторы, изготовленные из листового металла, могут быть временно закреплены на выводах компонента по одному, чтобы предотвратить передачу тепла высокой температуры припоя на всем пути к корпусу компонента:
При отсутствии формального радиатора, можете ли вы придумать какие-либо способы изготовления собственных «импровизированных» радиаторов из общедоступных инструментов и/или предметов?
Показать ответ
Один из хорошо работающих приемов заключается в том, чтобы обернуть резинку вокруг рукояток пары острогубцев, чтобы губки сомкнулись сами по себе, а затем прикрепить губки к припаиваемому выводу компонента.
Примечания:
Это упражнение на творческое мышление, а также введение в одну из практических задач пайки. Даже некоторые пассивные компоненты (например, электролитические конденсаторы) плохо справляются с высокими температурами, поэтому умение управлять температурой является важным навыком при обслуживании или пайке прототипов. Посмотрите, сможете ли вы и ваши ученики изобрести какие-либо другие простые «радиаторы» для использования, когда формальный радиатор недоступен.
Вопрос 6
При впаивании провода в металлический наконечник, какое из этих положений будет считаться лучшим для паяльника и припоя?
Объясните, почему вы считаете, что одно из этих положений лучше других для обеспечения прочного паяного соединения между наконечником и проводом.
Показать ответ
На следующем рисунке показаны наилучшие положения железа и припоя при впаивании провода в наконечник:
Примечания:
Обсудите со своими учащимися, почему позиции, показанные в ответе, лучше других, показанных в вопросе. Помните о принципах теплопроводности и необходимости того, чтобы все части соединения находились при температуре, достаточной для расплавления припоя. Что именно было бы не так, если бы вы попытались припаять это соединение каким-либо другим показанным способом?
Вопрос 7
Что такое соединение холодной пайки ? Определите его причины, его появление и средства исправления.
Показать ответ
«Холодная пайка» — это плохое паяное соединение в результате движения деталей в процессе охлаждения или при недостаточной температуре.
Примечания:
Спросите учащихся, откуда они получили информацию о причинах, появлении и способах устранения проблем с соединениями холодной пайки. Существует много информации о пайке, и всегда интересно и познавательно открывать новые источники информации для дальнейшего использования.
Вопрос 8
После периода использования жало паяльника (или паяльника) становится темным и «инкрустируется» остатками окисления и флюса. Опишите, почему это скопление мешает процессу пайки и как его можно удалить.
Показать ответ
Любое окисление или инородный материал на наконечнике паяльного инструмента будет препятствовать притоку тепла к припаиваемому изделию. Обычная чистка проста: просто прикоснитесь горячим наконечником к смоченной водой губке или тряпке.
Примечания:
Обсудите со своими учащимися, почему влажная губка или тряпка подходят для очистки конца нагретого паяльного инструмента. Кроме того, обсудите, что делать с наконечником паяльного инструмента, который был поврежден из-за отсутствия периодической очистки.
org/Question»>- • «Фитиль» для отпайки
- • Лампочка для выпайки
- • Демонтажный «насос»
- • Вакуумная станция
Вопрос 10
Объясните, что представляют собой устройства для поверхностного монтажа и чем процессы пайки и отпайки для них отличаются от процессов, используемых для пайки и отпайки компонентов «сквозных отверстий» на печатных платах. На следующем рисунке сравнивается конструкция компонента «сквозное отверстие» и конструкция с поверхностным монтажом для схемы делителя напряжения (три последовательно соединенных резистора):
Показать ответ
Компоненты для поверхностного монтажа припаиваются к поверхности печатной платы и не имеют механических средств крепления, в отличие от компонентов для сквозного монтажа. Из-за их небольшого размера и отсутствия крепления перед пайкой необходимо использовать специальное паяльное оборудование.
Примечания:
Попросите учащихся описать какое-нибудь специальное оборудование для пайки, которое необходимо использовать для устройств поверхностного монтажа? Чем он отличается по мощности от обычных паяльников и пистолетов? Почему паяльные инструменты для поверхностного монтажа рассчитаны на другой уровень мощности?
Попросите учащихся описать, как компоненты для поверхностного монтажа могут удерживаться на плате в процессе пайки. Все ли компоненты для поверхностного монтажа идентичны или существуют разные типы? Какие специальные насадки для паяльника доступны для работы с устройствами для поверхностного монтажа?
Вопрос 11
Уравнение для преобразования градусов Цельсия ( o C) в градусы Фаренгейта ( o F) выглядит следующим образом:
Т Ф = 9 5 Т С + 32 Используйте это уравнение для преобразования следующих температур из градусов Цельсия в градусы Фаренгейта:
- • 0 o C =
- • 100 или С =
- • -40 или С =
- • 250 или С =
- • 310 или С =
Теперь алгебраически обработайте уравнение так, чтобы вы могли найти градусы Цельсия из заданной цифры в градусах Фаренгейта. Покажите всю свою работу, а затем проверьте свои результаты, выполняя пять приведенных выше вычислений в обратном порядке, чтобы получить исходные цифры в градусах Цельсия.
Показать ответ
- • 0 o C = 32 o F
- • 100 o С = 212 o F
- • -40 o С = -40 o F
- • 250 o С = 482 o F
- • 310 o С = 590 o F
Т С = 5 9 (Т Ф − 32) Примечания:
Последнее указание, данное в вопросе, — выполнение пяти вычислений в обратном порядке, чтобы увидеть, получаются ли исходные (заданные) цифры в градусах Цельсия — на самом деле очень полезный способ для студентов проверить свою алгебраическую работу. Обязательно отметьте это на уроке!
Вопрос 12
Что такое пайка ? Что такое припой ?
Показать ответ
«Пайка» представляет собой низкотемпературную форму сварки, обычно используемую для соединения электрических проводников для неразъемных соединений.
«Припой» — это специальный сплав металлов, предназначенный для плавления при низкой температуре для создания постоянных электрических соединений.
Примечания:
Следует отметить, что не все виды пайки являются «низкотемпературными». Серебряная пайка, например, происходит при гораздо более высоких температурах, чем обычная электрическая пайка. Однако всякая пайка является формой сварки.
Вопрос 13
Найдите печатную плату с припаянными компонентами и принесите ее в класс для обсуждения. Если у вас есть доступ к мусорному ведру из мастерской по ремонту электроники или компьютеров, это было бы отличным местом, чтобы найти печатную плату. На вашей печатной плате попробуйте определить:
- • Количество слоев на плате
- • «Следы»
- • «Земли»
- • Соединения холодной пайкой (если есть)
- • Перемычки под пайку (если есть)
Показать ответ
Здесь нечего ответить!
Дополнительный вопрос: убедитесь, что вы знаете, что означает каждый из этих терминов («дорожка», «соединение холодной пайки», «перемычка припоя» и т. д.).
Примечания:
Цель этого вопроса — побудить учащихся к кинестетическому взаимодействию с предметом. Может показаться глупым предлагать учащимся выполнять упражнение «покажи и расскажи», но я обнаружил, что такие занятия очень помогают некоторым учащимся.
Вопрос 1
Паяльники и пистолеты являются инструментами, используемыми в процессе электрической пайки. Опишите, как выглядит каждый из этих инструментов и как они работают.
Показать ответ
Современный паяльник представляет собой устройство в форме карандаша с электрическим нагревательным элементом на конце. Паяльные «пистолеты» имеют корпус в форме пистолета, на конце которого имеется петля из толстой медной проволоки, выполняющая непосредственно роль нагревательного элемента. У паяльников нет выключателя, а у паяльных пистолетов есть, что должно вам кое-что сказать о скорости их нагрева.
Примечания:
Старинные паяльники на самом деле представляли собой не что иное, как железные клинья с деревянными ручками, которые клали прямо в огонь для нагрева, так же, как утюги для одежды раньше были не чем иным, как массой железа в форме наковальни, которая ставили на горячую печь для обогрева. Я использовал один из этих старых паяльников для пайки деталей из листового металла, и техника использования была точно такой же, как и для современного (электрического) паяльника.
Если в вашем классе есть паяльники и пистолеты, покажите их своим ученикам во время обсуждения.
Вопрос 3
Вся электрическая пайка, а также большинство других видов пайки требуют добавления вещества, известного как флюс . Какова цель добавления «флюса» в процесс пайки и какой тип флюса обычно используется для электрической пайки?
Показать ответ
«Флюс» — это вещество, которое химически очищает металлические поверхности перед пайкой. Для электромонтажных работ предпочтительным флюсом является «канифоль».
Примечания:
Этот вопрос и соответствующий ответ указывают на одно из основных требований к хорошему паяному соединению: чистые металлические поверхности. Флюс предназначен для химической очистки соединения до и во время процесса пайки, но он не заменяет надлежащую предварительную очистку перед пайкой.
Обсудите этот вопрос со своими учениками. Если возможно, установите некоторые соединения проводов для пайки и покажите воздействие небольшого количества масла или смазки на паяное соединение (даже при использовании флюса).
Вопрос 9
Что делать, если вы впаяли компонент в печатную плату, а затем поняли, что припаяли его не в том месте? Что именно вы должны сделать, чтобы переместить этот компонент в другое место на плате?
Показать ответ
Вы должны отпаять компонент от платы, используя любое количество инструментов для отпайки:
Примечания:
Попросите учащихся описать, как работают некоторые распространенные инструменты для демонтажа припоя (фитиль, груша, поршень, вакуумная система), а также спросите их, откуда они получили информацию.
