Что такое вспомогательные реле и для чего они используются. Какие бывают виды вспомогательных реле. Как устроены и работают основные типы вспомогательных реле. Где применяются вспомогательные реле в электротехнике.
Что такое вспомогательные реле и их назначение

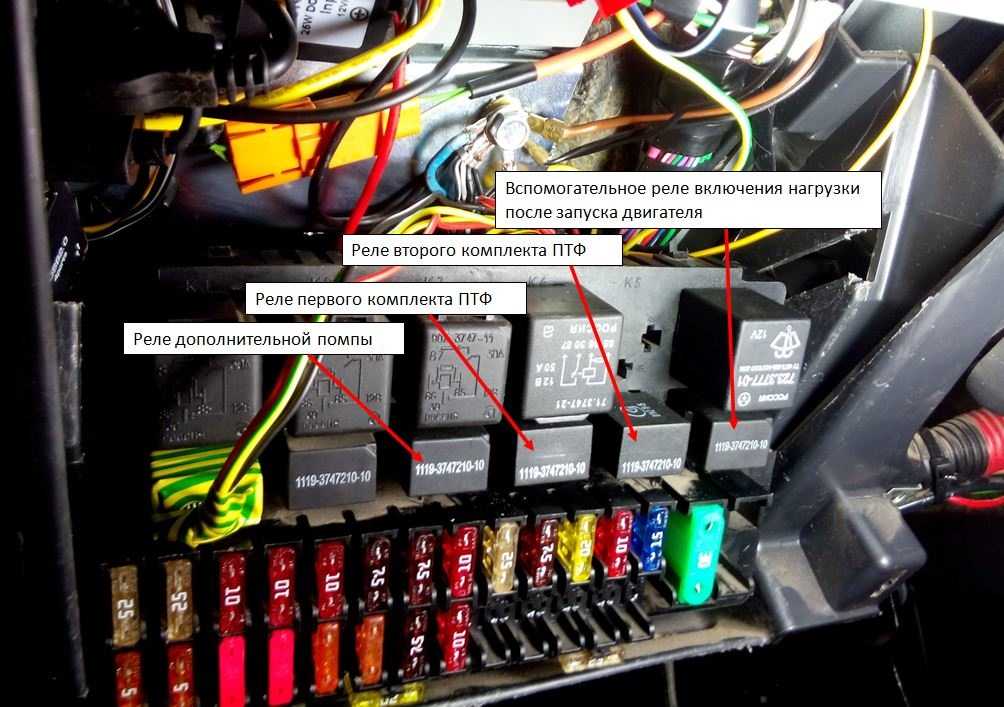

Вспомогательные реле — это электромеханические устройства, предназначенные для коммутации электрических цепей. Их основная задача — усиление и размножение контактов основных реле защиты и автоматики.
Основные функции вспомогательных реле:
- Размножение контактов основных реле для одновременного управления несколькими цепями
- Усиление коммутационной способности маломощных контактов основных реле
- Создание выдержки времени в схемах релейной защиты и автоматики
- Сигнализация о срабатывании защит и ненормальных режимах работы оборудования
Вспомогательные реле позволяют значительно расширить функциональные возможности устройств релейной защиты и автоматики, обеспечивая их надежную и эффективную работу.
Основные виды вспомогательных реле
В зависимости от назначения и принципа действия выделяют следующие основные виды вспомогательных реле:
1. Промежуточные реле
Промежуточные реле предназначены для размножения и усиления контактов основных реле. Они имеют большое количество переключающих контактов и способны коммутировать значительные токи.
2. Указательные (сигнальные) реле
Указательные реле используются для световой и звуковой сигнализации о срабатывании защит или возникновении ненормальных режимов работы оборудования. При срабатывании они выдвигают цветной флажок.
3. Реле времени
Реле времени обеспечивают необходимые выдержки времени в схемах релейной защиты и автоматики. Они позволяют создавать временные задержки от долей секунды до нескольких часов.
4. Токовые реле
Токовые реле срабатывают при превышении заданного значения тока в контролируемой цепи. Используются для защиты от перегрузок и коротких замыканий.
5. Реле напряжения
Реле напряжения контролируют уровень напряжения в сети и срабатывают при его отклонении от номинального значения. Применяются для защиты оборудования от перенапряжений и провалов напряжения.

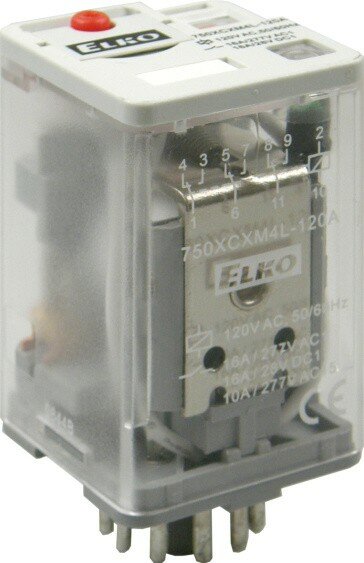

Устройство и принцип работы промежуточных реле
Промежуточные реле — наиболее распространенный тип вспомогательных реле. Рассмотрим устройство и принцип работы промежуточного реле на примере реле РП-23:
- Основой реле является электромагнит, состоящий из катушки и сердечника
- На сердечнике закреплен подвижный якорь
- К якорю прикреплена подвижная контактная система
- Неподвижные контакты закреплены на основании реле
- Возвратная пружина обеспечивает возврат якоря в исходное положение
При подаче напряжения на катушку реле якорь притягивается к сердечнику, перемещая подвижные контакты. При этом замыкаются нормально разомкнутые контакты и размыкаются нормально замкнутые. При снятии напряжения якорь возвращается в исходное положение под действием возвратной пружины.
Особенности и применение реле времени
Реле времени обеспечивают выдержку времени в схемах релейной защиты и автоматики. Рассмотрим особенности реле времени серии ЭВ:
- Содержит электромагнит и часовой механизм
- При подаче напряжения якорь втягивается, освобождая часовой механизм
- Под действием пружины часовой механизм начинает вращаться
- Через заданное время замыкаются контакты реле
- Выдержка времени регулируется от 0,1 до 20 секунд
Реле времени применяются:
- Для создания выдержек времени в схемах релейной защиты
- В схемах АПВ и АВР
- Для последовательного включения электродвигателей
- В схемах автоматического управления технологическими процессами
Указательные реле и их применение
Указательные (сигнальные) реле используются для сигнализации о срабатывании защит и ненормальных режимах. Особенности указательных реле:
- При срабатывании выдвигают цветной флажок в смотровое окно
- Имеют контакты для включения звуковой и световой сигнализации
- Возврат флажка в исходное положение производится вручную
- Выпускаются для работы на постоянном и переменном оперативном токе
Основные области применения указательных реле:
- Сигнализация о срабатывании устройств РЗА
- Индикация положения коммутационных аппаратов
- Сигнализация о перегорании предохранителей
- Индикация ненормальных режимов работы оборудования
Преимущества использования вспомогательных реле
Применение вспомогательных реле в схемах релейной защиты и автоматики дает ряд важных преимуществ:
- Повышение надежности и функциональности устройств РЗА
- Разгрузка контактов основных реле от больших токов
- Возможность управления несколькими цепями от одного основного реле
- Создание необходимых выдержек времени
- Обеспечение наглядной сигнализации
- Повышение селективности действия защит
Благодаря этим преимуществам вспомогательные реле широко применяются в современных устройствах релейной защиты и автоматики.
Современные тенденции в конструкции вспомогательных реле
В современных вспомогательных реле применяются следующие технические решения:
- Использование герконовых и оптронных элементов вместо электромагнитных
- Применение микропроцессорного управления
- Уменьшение габаритов и энергопотребления
- Повышение коммутационной способности и ресурса контактов
- Расширение функциональных возможностей
- Улучшение устойчивости к внешним воздействиям
Эти тенденции позволяют создавать более надежные, компактные и функциональные вспомогательные реле для современных систем релейной защиты и автоматики.
Eaton Вспомогательное реле 4А, управляющее напряжение 48В (DС), контакты 3НОPlus1НЗ, категория применения AC-15 DILA-31(48VDC)
Вспомогательное реле 4А, управляющее напряжение 48В (DС), контакты 3НОPlus1НЗ, категория применения AC-15
Купить по низким ценам Eaton Вспомогательное реле 4А, управляющее напряжение 48В (DС), контакты 3НОPlus1НЗ, категория применения AC-15 DILA-31(48VDC)
Описание Eaton Вспомогательное реле 4А, управляющее напряжение 48В (DС), контакты 3НОPlus1НЗ, категория применения AC-15 DILA-31(48VDC)
| Применение | Вспомогательный контактор |
| Описание | Основные устройства с принудительно ведомыми контактами |
| Техника присоединения | Винтовые клеммы |
| AC-15220 В 230 В 240 В [Ie] | 4 A |
| AC-15380 В 400 В 415 В [Ie] | 4 A |
| Назначение контактов | |
| Замык. = замыкающий контакт | 3 замык |
| Разм. = размыкающий контакт | 1 разм. |
| Графические условные обозначения | |
| Кодовое число/исполнение комбинаций | |
| Кодовое число | 31E |
| Комбинируется со вспомогательным контактным модулем | DILA-XHI(V)… |
| Управляющее напряжение | 48 V DC |
| Род тока: перем. ток/пост. ток | Питание пост. тока |
| Схема защиты | встроенная |
| Подключение к SmartWire-DT | нет |
| Указания | Коммутирующие элементы согласно EN 50011.Обозначение соединений катушки в соответствии с EN 50005.Встроенная схема защиты.Встроенная схема варисторной защиты. |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA |
| Механический срок службыУправляется постоянным током DC [Переключения] | 20 x 106 |
| Максимальная частота коммутаций [Переключения/ч] | 9000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 — +60 °C |
| Температура окружающей средыв капсульном корпусе | — 25 — 40 °C |
| Температура окружающей средыТемпература окружающей среды, хранение | — 40 — 80 °C |
| Установочное положениеустановочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты | 7 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты | 5 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| ВесУправляется постоянным током DC | 0,294 кг |
| Поперечные сечения соединенияВинтовые клеммыодножильный | 1 x (0,75 — 4)2 x (0,75 — 2,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой | 1 x (0,75 — 2,5)2 x (0,75 — 2,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный | 18 — 14 AWG |
| Поперечные сечения соединенияВинтовые клеммыДлина зачистки | 10 мм |
| Поперечные сечения соединенияВинтовые клеммыСоединительный винт | M3,5 |
| Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv | 2 Размер |
| Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка | 0. 8 x 5.51 x 6 мм |
| Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент | 1.2 Нм |
| Контакты | |
| Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта | да |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 400 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 400 В перем. тока |
| Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнутпри 60 °C [Ith =Ie] | 16 A |
| Расчетный рабочий токAC-15220 В 230 В 240 В [Ie] | 4 A |
| Расчетный рабочий токAC-15380 В 400 В 415 В [Ie] | 4 A |
| Расчетный рабочий токAC-15500 В [Ie] | 1. 5 A |
| Расчетный рабочий токПост. ток (DC)Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В] | 10 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [60 В] | 6 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В] | 10 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [110 В] | 3 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В] | 6 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [220 В] | 1 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В] | 5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [24 В] | 4 A |
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [60 В] | 4 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [110 В] | 2 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [220 В] | 1 A |
| Расчетный рабочий токНадёжность контакта [Частота отказов] | <10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) λ |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 10 A gG/gL |
| Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC | 1.07 W |
| Механические приводы | |
| Безопасность по напряжениюУправляется постоянным током DCПримечание | Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямления |
| Безопасность по напряжениюУправляется постоянным током DCНапряжение натяжения | 0. 81.1 |
| Безопасность по напряжениюУправляется постоянным током DCпри 24 VВ без модуля вспомогательного контакта (40 °C) [втягивание] | 0.7 — 1.3 x Uc |
| Потребляемая мощностьПитание пост. токаУправляется постоянным током DC [Втягивание = удержание] | 3 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC Задержка замыканияВремя переключения, управление постоянным током, максимальная задержка замыкания | 31 мс |
| Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC, время открытия замыкающего контактаВремя переключения замыкающего контакта, управляемого постоянным током Максимальное время открытия | 12 мс |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 15 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 15.5 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 1 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 3 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
10. 2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10. 9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Контакторное реле (EC000196) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Contactor relay ([email protected] [AAB716014]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 — 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 — 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 48 — 48 V |
| Тип напряжения для приведения в действие | DC |
| Номинальный рабочий ток Ie, 400 В | 4 A |
| Тип подключения вспомогательной цепи | Screw connection |
| Способ крепления | DIN-rail/screw |
| Интерфейс | Нет |
| Количество вспомогательных контактов как нормально замкнутый контакт | 1 |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 3 |
| Количество вспомогательных контактов как нормально замкнутый контакт, задержка переключения | |
| Количество вспомогательных контактов как нормально разомкнутый контакт, ведущий | |
| Со светодиодной индикацией | Нет |
| Количество вспомогательных контактов в качестве переключающего контакта | |
| Возможно ручное управление | Нет |
5.
Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
Технические характеристики Eaton Вспомогательное реле 4А, управляющее напряжение 48В (DС), контакты 3НОPlus1НЗ, категория применения AC-15 DILA-31(48VDC)
- Ширина упаковки 10 см
- Высота упаковки 10 см
org/PropertyValue»>
Глубина упаковки
10 см- Объемный вес 1 кг
- Кратность поставки 1
Устройство и назначение вспомогательных реле
К вспомогательным реле относят указательные (сигнальные), промежуточные и реле времени.
Реле времени
Реле времени (ЭВ) применяют для создания независимых от тока требуемых выдержек времени, обеспечивая, таким образом, селективную работу отдельных защит. Реле времени конструктивно имеют много разновидностей. Разберем работу реле времени на примере электромагнитных реле с часовым механизмом серий ЭВ – 100 и ЭВ – 200.
Реле серии ЭВ – 100 применяют в цепях оперативного постоянного тока на напряжения в 24, 48, 110 и 220 В, а ЭВ – 200 для работы в оперативных цепях переменного тока на напряжения 127, 220 и 380 В.
На рисунке ниже показано устройство реле времени ЭВ – 100:
Работа реле осуществляется следующим образом. Когда обмотка электромагнита 1 обесточена, рычаг часового механизма 17 отведен вверх до упора и удерживается на месте якорем 23 действием пружины якоря 22, при этом ведущая пружина 8 растянута (заведена). При замыкании контакта основного (пускового) реле по обмотке электромагнита ЭВ, включенной в оперативную цепь последовательно, потечет ток. Под действием электромагнитных сил якорь 23 втянется, и рычаг часового механизма опустится вместе с якорем, при этом зубчатый сегмент 13 под действием пружины 8 начнет вращаться по часовой стрелке, а ведущая шестерня 12 вместе с подвижным контактом 11 – против часовой стрелки. С помощью фрикционного сцепления на одном валу посажен часовой механизм (детали 2, 3, 4, 5, 6, 7, 14, 15, 16), который обеспечивает постоянную частоту вращения подвижного контакта 11. Когда подвижной контакт доходит до неподвижных контактов 10 и замыкает их, оперативная цепь тоже замкнется и реле даст импульс на отключение выключателя.
Изменение уставок реле (выдержки времени) осуществляют путем изменения расстояния между подвижными и неподвижными контактами (увеличением или уменьшением расстояния). Время срабатывания реле устанавливается на шкале 9, отградуированной в секундах. Контакты 18, 20, 21и поводок 19 используются тогда, когда требуется мгновенное срабатывание реле (без выдержки времени).
При исчезновении тока в катушке (линия отключена) якорь под действием пружины 22 поднимается вверх, а с ним и рычаг часового механизма и реле будут готовы для работы.
Промежуточные реле
Промежуточные реле (РП) благодаря наличию в них большого количества нормально замкнутых и разомкнутых контактов применяются в релейной защите, когда необходимо одновременно замыкать и размыкать несколько независимых цепей (цепи управления сигнализации, выключателей и другие), подключаемые к разным контактам реле. Кроме того, наличие у них мощных контактов дает возможность использовать их для разгрузки маломощных контактов основных реле от больших токов (для замыкания цепей электромагнитных приводов выключателей).
Промышленностью выпускается большое количество промежуточных реле, работающих на электромагнитном принципе. Основным элементом промежуточных реле является электромагнит с подвижным якорем и подвижная система комбинированных контактов (нормально закрытых и открытых), связанных с якорем. Промежуточные реле изготавливаются для работы в оперативных цепях переменного и постоянного тока. Реле РП – 23 и РП – 24 работают в оперативных цепях постоянного напряжением 12, 24, 48, 110 и 220 В, а реле РП – 25, РП – 26 – в цепях переменного тока напряжением 100 и 220 В.
На рисунке ниже показаны устройство и принцип действия реле РП – 23:
Реле состоит из катушки 12, размещенной на сердечнике 11, якоря 9 неподвижных контактов 4, подвижной контактной системы 5, разделенной изоляционными втулками 6, возвратной пружины 3, скобы 2, на которой закреплен сердечник упора 7, ограничителя хода якоря 10 и основания реле 1.
При подаче напряжения на катушку реле якорь, втягиваясь, хвостовиком 8 перемещает подвижную контактную систему вниз.
При этом замыкаются нормально открытые контакты и размыкаются нормально закрытые контакты. Реле имеет четыре нормально открытых контакта и один нормально закрытый. При исчезновении тока в катушке реле под действием пружины 3 контактная система возвращается в исходное положение.
Указательные (сигнальные) реле
Сигнальные (указательные) реле служат для подачи сигналов (световых, звуковых, указательных и других) о возникновении не нормальных режимов работы на каком-то участке электрической цепи. Реле типа РУ – 21, работающие на электромагнитном принципе, является одним из наиболее распространенных. Принцип его действия заключается в том, что при прохождении тока по его обмотке якорь притягивается к сердечнику, флажок, ранее удерживаемый якорем, теряет упор, под действием собственного веса поворачивается по оси и устанавливается своей окрашенной поверхностью напротив застекленного окна в крышке реле. Это служит сигналом о срабатывании защиты. При повороте флажка одновременно замыкаются контакты цепи сигнализации.
Флажок возвращается в первоначальное положение при повороте рукоятки.
Вспомогательные реле, реле отключения и контроля производства Mors Smitt
Диспетчер цепи отключения TCM
- Функция отключения при высокой скорости
- 4, 8, 12 или 16 контактов для тяжелых условий эксплуатации
- Операция отключения при высокой нагрузке
- Контакты с самовозвратом или блокировкой
- Контакты отключения от перегорания магнитной дуги
- Встроенный контроль реле отключения
- Встроенный контроль питания отключения
- Дополнительный контроль цепи отключения
- Модульная конструкция
- Сделано в Австралии
Скачать техническое описание
Подробнее
1L710 Реле уровня жидкости серии 700
Устаревший
- Десять лет заводской гарантии
- Вставной измерительный модуль
- Кейс из ударопрочного полистирола с двойной изоляцией
- Гнездо подключения для поверхностного монтажа, обеспечивающее переднее или заднее подключение с опциональным креплением на DIN-рейку
- Проверенные конструкции схем, основанные на более чем 15-летнем опыте эксплуатации в сотнях разнообразных и требовательных приложений
- Легко настраиваемые калибровочные весы
- Устойчивость к ударам и вибрации для генераторов, компрессоров и мобильных устройств
Скачать техническое описание
Подробнее
2L10 / 2L11 Реле замыкания на землю аккумуляторной батареи
- Широкий диапазон напряжения аккумуляторной батареи для
- Высокая чувствительность
- Модель 2L11 различает положительные и отрицательные замыкания на землю
- Низкая нагрузка
- Быстрое время срабатывания
- Высокий номинал выходного контакта с опциональными дугогасительными дугами
- Дополнительный флаг ручного сброса
- Выдвижной ящик размера 2M
Скачать техническое описание
Подробнее
2TD770 Реле измерения температуры серии 700
- Десять лет заводской гарантии
- Вставной измерительный модуль
- Кейс из ударопрочного полистирола с двойной изоляцией
- Гнездо подключения для поверхностного монтажа, обеспечивающее переднее или заднее подключение с опциональным креплением на DIN-рейку
- Проверенные конструкции схем, основанные на более чем 15-летнем опыте эксплуатации в сотнях разнообразных и требовательных приложений
- Легко настраиваемые калибровочные весы
- Устойчивость к ударам и вибрации для генераторов, компрессоров и мобильных устройств
Скачать техническое описание
Подробнее
3Y701 Вспомогательное реле постоянного тока серии 700
- Десять лет заводской гарантии
- Вставной измерительный модуль
- Кейс из ударопрочного полистирола с двойной изоляцией
- Гнездо подключения для поверхностного монтажа, обеспечивающее переднее или заднее подключение с опциональным креплением на DIN-рейку
- Проверенные конструкции, основанные на более чем 20-летнем опыте эксплуатации в сотнях разнообразных и требовательных приложений
- Диод защиты от перенапряжения
- Серебряные контакты (дополнительно золото)
- Устойчивость к ударам и вибрации для генераторов, компрессоров и мобильных устройств
Скачать техническое описание
Подробнее
Вспомогательные реле и контакторы • ELKO EP
Вспомогательные реле и контакторы • ELKO EP Присоединяйтесь к нашим предстоящим бесплатным онлайн-вебинарам.
..
Зарегистрируйтесь сейчас
Интернет-магазин
Английский
Установочные контакторы и вспомогательные реле предназначены для коммутации большей мощности (нагрузки), чем емкость коммутационного компонента. Они также используются для так называемого умножения контактов, когда требуется более одного контакта. Вспомогательные реле имеют бесшумную работу, светодиодную сигнализацию и переключающие контакты. Контакторы ELKO EP не имеют базы и коммутируют токи до 63А.
Вспомогательные модульные реле
Вспомогательное реле в розетке
В монтажной коробке
Контакторы
Контакторы с ручным управлением
Силовые реле ВС116К
Вспомогательное реле 1х16А переключение; состояние выхода отображается цветным светодиодом Информация о продуктеВспомогательное реле VS116B
Служит для усиления или «умножения» контактов существующего устройства.
Информация о продуктеМонтажный контактор VS463
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продуктеМонтажный контактор VS440
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продуктеМонтажный контактор VSM425
Контакторы ручного управления предназначены для вспомогательного и силового включения, имеют выключатель на передней панели и имеют ручной принудительный режим работы котла.
Информация о продуктеМонтажный контактор VS220
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продуктеМонтажный контактор VS420
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продуктеМонтажный контактор VS425
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников.
Информация о продуктеМонтажный контактор VS120
Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продуктеМонтажный контактор VSM220
Контакторы ручного управления предназначены для вспомогательного и силового включения, имеют выключатель на передней панели и имеют ручной принудительный режим работы котла.
Информация о продуктеСиловое реле втычного типа 750L
Используется для вспомогательного управления светом, сигнализацией, котлами, ГДО, отоплением и т.д. Информация о продуктеСиловые реле модульного типа VS
Служит для усиления или «умножения» контактов существующего устройства. Информация о продуктеРаздел контента
Вспомогательные модульные реле Вспомогательное реле в розетке В установочной коробке Контакторы Контакторы с ручным управлениемКалендарь
<
Апрель 2023
>
- 1
Неделя архитектурного строительства в Болгарии ( Тренинги и выставки )
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
SEEBBE 2023 Белград ( Тренинги и выставки )
- 25
SEEBBE 2023 Белград ( Тренинги и выставки )
- 26
SEEBBE 2023 Белград ( Тренинги и выставки )
- 27
SEEBBE 2023 Белград ( Тренинги и выставки )
- 28
- 29
- 30
Центр обслуживания клиентов
Техническая поддержка
| +420 800 100 671 | |
support@elkoep. Похожие записи |
