Что такое симистор BT138-600. Каковы его основные технические характеристики. Для чего применяется данный симистор. Какие особенности необходимо учитывать при его использовании. На что обратить внимание при выборе BT138-600.

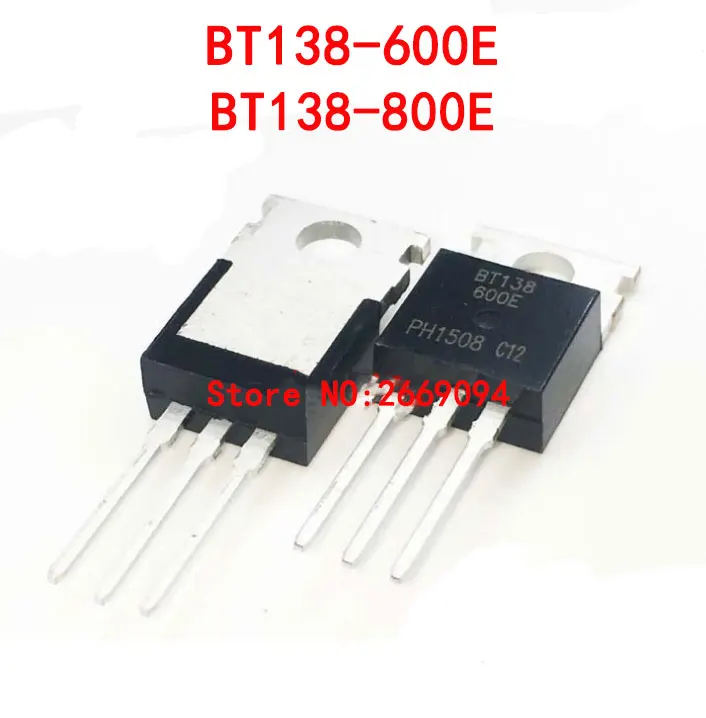

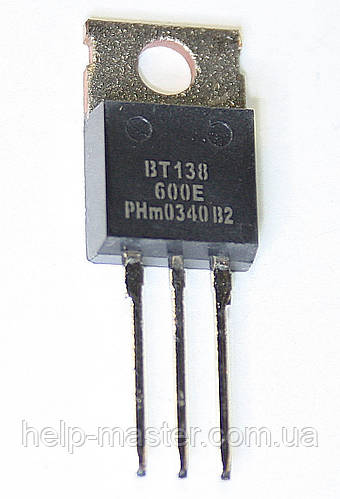

Что представляет собой симистор BT138-600
BT138-600 — это мощный симистор (двунаправленный тиристор), предназначенный для коммутации переменного тока. Данный компонент относится к семейству стандартных симисторов и выпускается компанией NXP Semiconductors в корпусе TO-220AB.
Основные характеристики BT138-600:
- Максимальное повторяющееся напряжение в закрытом состоянии: 600 В
- Максимальный среднеквадратичный ток в открытом состоянии: 12 А
- Максимальный ток управления: 35 мА
- Максимальное напряжение управления: 1.5 В
- Рабочий диапазон температур: от -40°C до +125°C
Области применения симистора BT138-600
Благодаря своим характеристикам, BT138-600 находит широкое применение в различных областях электроники и электротехники:
- Регуляторы мощности для бытовой техники (фены, пылесосы, миксеры)
- Системы плавного пуска электродвигателей
- Управление освещением (диммеры)
- Регуляторы температуры в нагревательных приборах
- Источники бесперебойного питания
- Сварочные аппараты
Преимущества использования BT138-600
Симистор BT138-600 обладает рядом преимуществ, которые делают его популярным выбором среди разработчиков электронных устройств:
- Высокая надежность и долговечность
- Низкие потери мощности в открытом состоянии
- Компактные размеры корпуса TO-220AB
- Широкий диапазон рабочих температур
- Высокая устойчивость к электромагнитным помехам
Ключевые параметры симистора BT138-600
При выборе и использовании BT138-600 важно учитывать следующие ключевые параметры:
- VDRM (максимальное повторяющееся напряжение в закрытом состоянии): 600 В
- IT(RMS) (максимальный среднеквадратичный ток в открытом состоянии): 12 А
- IGT (ток управления): 35 мА (типовое значение)
- VGT (напряжение управления): 1.5 В (максимальное значение)
- dV/dt (скорость нарастания напряжения): 50 В/мкс (минимальное значение)
Особенности применения BT138-600 в схемах
При разработке схем с использованием симистора BT138-600 необходимо учитывать следующие особенности:
- Обеспечение достаточного теплоотвода для предотвращения перегрева компонента
- Использование снабберных цепей для защиты от высокочастотных помех и резких изменений напряжения
- Правильный выбор тока управления для надежного открытия симистора
- Учет возможного самопроизвольного включения при высоких скоростях нарастания напряжения
- Соблюдение полярности подключения для корректной работы устройства
Сравнение BT138-600 с аналогами
Как выглядит BT138-600 на фоне других популярных симисторов? Давайте сравним его с некоторыми аналогами:
| Параметр | BT138-600 | BTA16-600B | TIC226D |
|---|---|---|---|
| VDRM | 600 В | 600 В | 400 В |
| IT(RMS) | 12 А | 16 А | 8 А |
| IGT (тип.) | 35 мА | 50 мА | 25 мА |
| Корпус | TO-220AB | TO-220AB | TO-220AB |
Рекомендации по выбору BT138-600
При выборе симистора BT138-600 для вашего проекта обратите внимание на следующие аспекты:
- Соответствие максимального рабочего напряжения требованиям вашей схемы
- Достаточность максимального тока для вашей нагрузки
- Совместимость с имеющимися схемами управления по току и напряжению запуска
- Возможность обеспечения необходимого теплоотвода в вашем устройстве
- Наличие защитных цепей в вашей схеме для предотвращения ложных срабатываний
Типовые схемы включения BT138-600
Рассмотрим несколько типовых схем включения симистора BT138-600:
1. Простой регулятор мощности
В этой схеме BT138-600 используется для регулирования мощности нагрузки путем изменения угла открытия симистора:
AC 220V ----+---[ R1 ]---+---[ BT138-600 ]---+--- LOAD
| | |
+---[ C1 ]---+---[ DIAC ]---+----+
| |
+--[ R2 ]--+
|
GND
Где:
- R1 — токоограничивающий резистор
- C1 — конденсатор для формирования фазового сдвига
- R2 — потенциометр для регулировки угла открытия
- DIAC — двунаправленный диодный тиристор для запуска симистора

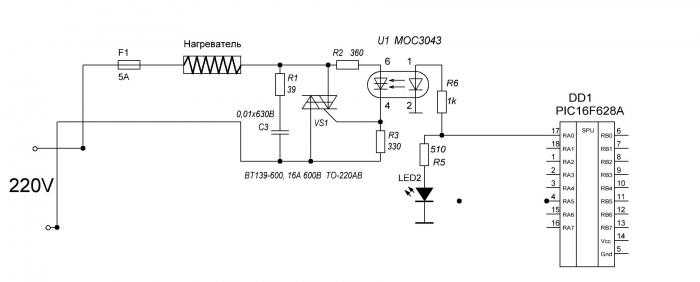

2. Схема управления с оптронной развязкой
Эта схема обеспечивает гальваническую развязку между цепью управления и силовой частью:
+5V
|
+----+----+
| | |
[R1] | [R2]
| | |
+--[LED]--+
| |
GND MOC3021
|
AC 220V ---[R3]---+---[ BT138-600 ]---+--- LOAD
| |
+---[ SNUBBER ]-----+
Где:
- R1, R2 — резисторы для ограничения тока светодиода оптрона
- MOC3021 — оптронная развязка с симисторным выходом
- R3 — токоограничивающий резистор для управляющего электрода BT138-600
- SNUBBER — снабберная RC-цепь для защиты от помех
Меры предосторожности при работе с BT138-600
При использовании симистора BT138-600 необходимо соблюдать следующие меры предосторожности:
- Всегда соблюдайте максимально допустимые значения напряжения и тока
- Обеспечивайте надлежащий теплоотвод для предотвращения перегрева
- Используйте защитные цепи (снабберы) для подавления высокочастотных помех
- При работе с высоким напряжением соблюдайте правила электробезопасности
- Избегайте воздействия статического электричества при монтаже и обращении с компонентом
Заключение: преимущества и ограничения BT138-600
Симистор BT138-600 является надежным и эффективным компонентом для управления переменным током в различных приложениях. Его основные преимущества:
- Высокая надежность и долговечность
- Широкий диапазон рабочих напряжений и токов
- Компактные размеры и удобство монтажа
- Низкие потери в открытом состоянии
- Возможность управления большими токами при малых управляющих сигналах
Однако стоит учитывать и некоторые ограничения:
- Необходимость обеспечения достаточного теплоотвода при работе с большими токами
- Чувствительность к высокочастотным помехам и резким изменениям напряжения
- Возможность самопроизвольного включения при высоких dV/dt
- Ограниченная применимость в высокочастотных схемах
Правильное применение BT138-600 с учетом его характеристик и особенностей позволяет создавать эффективные и надежные устройства управления переменным током в широком спектре приложений.
