Схема замка зажигания ваз 2114. Схема замка зажигания ВАЗ 2114: устройство, неисправности и ремонт — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен замок зажигания ВАЗ 2114. Каковы основные неисправности замка зажигания ВАЗ 2114. Как самостоятельно отремонтировать замок зажигания ВАЗ 2114. Где расположен замок зажигания в ВАЗ 2114.

Содержание

Устройство и расположение замка зажигания ВАЗ 2114

Замок зажигания является важным элементом электрооборудования автомобиля ВАЗ 2114. Он выполняет следующие функции:

Включение и выключение зажигания
Запуск двигателя
Блокировка рулевого вала (противоугонная функция)

Замок зажигания ВАЗ 2114 расположен с правой стороны от рулевой колонки и представляет собой цельный блок из алюминиевого сплава. С тыльной стороны к нему подключена контактная плата с 8 разъемами.

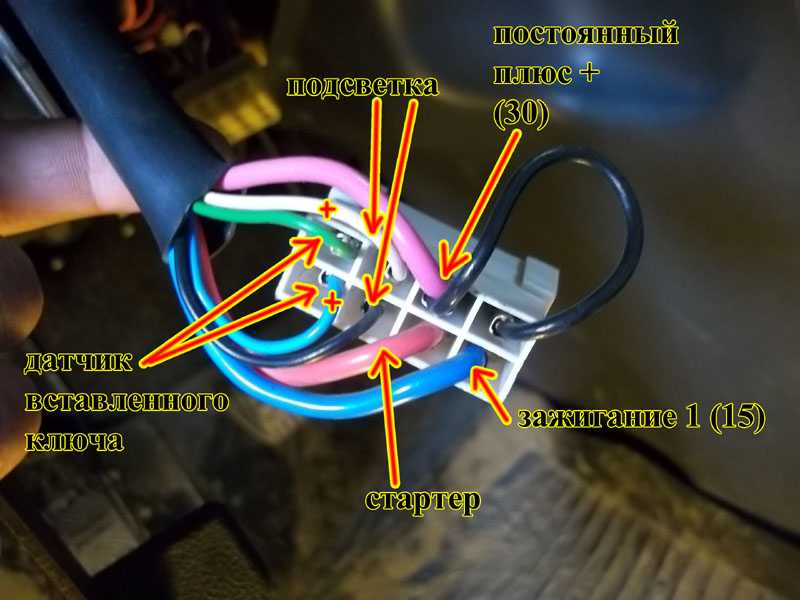

Схема подключения проводов замка зажигания ВАЗ 2114

Контактная группа из 8 проводов имеет следующее назначение:

Микровыключатель ключа
Масса для водительской двери
Подача «плюса» на стартер
Питание 12В для системы зажигания
Масса на ключ в замке
Подсветка замочной скважины

Питание от аккумулятора
Резервный контакт

Положения ключа в замке зажигания ВАЗ 2114

Замок зажигания ВАЗ 2114 имеет 4 основных положения ключа:

0 — система полностью обесточена
I — включено зажигание, активны основные системы автомобиля
II — запущен двигатель
III — запуск стартера (нефиксированное положение)

При запуске двигателя ключ необходимо повернуть в положение III до упора. После успешного старта ключ автоматически вернется в положение II.

Основные неисправности замка зажигания ВАЗ 2114

Наиболее распространенные проблемы с замком зажигания ВАЗ 2114:

Ключ не возвращается в положение II после запуска. Причина — износ личинки замка или ослабление возвратной пружины.
Механические повреждения из-за попыток угона.
Полный выход из строя замка из-за неаккуратного обращения.

Окисление контактов, нарушение электрических соединений.
Износ ключа, из-за чего он плохо фиксируется в замке.

Как самостоятельно отремонтировать замок зажигания ВАЗ 2114

Во многих случаях замок зажигания ВАЗ 2114 можно отремонтировать своими руками, не прибегая к дорогостоящей замене. Порядок действий:

Отсоедините клемму аккумулятора.
Снимите кожух рулевой колонки, открутив саморезы.
Отсоедините разъем проводки от замка.
Выкрутите болты крепления замка ключом на 8.
Извлеките замок и разберите его.
Очистите контакты, смажьте подвижные детали.
При необходимости замените изношенные элементы.
Соберите замок в обратном порядке.

Если неисправна только сердцевина замка, ее можно заменить отдельно, не меняя весь блок. Это позволит существенно сэкономить.

Особенности замка зажигания ВАЗ 2114 с иммобилайзером

Современные модификации ВАЗ 2114 оснащаются штатным иммобилайзером, который интегрирован с замком зажигания. Это усложняет конструкцию, но повышает защиту от угона.

Особенности такой системы:

В ключ зажигания встроен транспондер с уникальным кодом.
При попытке завести машину «чужим» ключом двигатель не запустится.
При потере ключа необходимо обращаться в специализированный сервис для изготовления дубликата.
Самостоятельное отключение иммобилайзера не рекомендуется, так как это снижает защиту автомобиля.

Типичные ошибки при ремонте замка зажигания ВАЗ 2114

При самостоятельном ремонте замка зажигания ВАЗ 2114 следует избегать распространенных ошибок:

Применение излишней силы при разборке, что может привести к поломке деталей.
Использование несоответствующего инструмента.
Неправильное подключение проводов при сборке.
Отсутствие смазки подвижных элементов.
Установка неоригинальных запчастей низкого качества.

Соблюдение технологии ремонта и использование качественных комплектующих позволит восстановить работоспособность замка зажигания и продлить срок его службы.

Профилактика неисправностей замка зажигания ВАЗ 2114

Чтобы избежать преждевременного выхода из строя замка зажигания ВАЗ 2114, рекомендуется:

Не перегружать ключ дополнительными брелоками.

Избегать попадания влаги и грязи в замочную скважину.
Периодически смазывать механизм замка.
Не прилагать чрезмерных усилий при повороте ключа.
Своевременно заменять изношенные ключи.

Регулярное обслуживание и бережное отношение значительно продлят срок службы замка зажигания вашего ВАЗ 2114.

схема, ремонт и признаки неисправности

Содержание статьи:

Соединительное звено целого организма
Расположение и схема платы
Положение ключа
Признаки неисправности
Пути решения
Как заменить и разобрать?

И снова здравствуйте, дорогие читатели моего блога. Сегодня, как всегда, рассматриваем тему, связанную с автомобилем. Особое внимание уделим такому узлу, как замок зажигания ВАЗ 2110. Кратко пробежимся: предназначение, строение, причины неисправности, починка.

Содержание

Соединительное звено целого организма
Расположение и схема платы
Положение ключа

Признаки неисправности
Пути решения
Как заменить и разобрать?

Соединительное звено целого организма

Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья.

К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

Микровыключатель ключа;
Масса для дверцы водителя;
Схема на стартер для подачи «плюса»;
12 Вт. для подачи на систему запуска;
Ноль на ключ, когда он находится в замочной скважине;
Подсветка гнезда замка;
Напряжение непосредственно от аккумулятора;
Резервное гнездо для подключения иных приборов на усмотрение водителя.

Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.

Положение ключа

Основная позиция – это «0», когда система полностью обесточена;
Отметка «I» укажет, что система активна, включена. Возможно включить габариты, фары, указатели поворотов, «дворники», загорается информативная панель приборов, активируется печной отопитель, накаляются нити обогрева заднего стекла автомобиля, лампой на консоли показывается состояние агрегатов;
Ключ на отметке «II»: силовой агрегат авто запущен. Но для самого старта мотора перемещения ключа в позицию «II» недостаточно. Необходимо провернуть чуть далее, до упора. Напряжение поступит на стартер авто, который даст запуск двигателю. После удачного старта, ключ сам вернется в положение «II», стартер отключится, двигатель внутреннего сгорания продолжит работать.
Иногда двигатель заводится не с первого раза.

Признаки неисправности

После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.
Механические повреждения из-за попытки угона транспортного средства злоумышленниками;
Не работает система целиком: из-за неаккуратного обращения непосредственно самим водителем. Не секрет, что манеры, стиль вождения у каждого из нас свой. Одни бережно относятся к своим «любимцам», иные меняют их как перчатки.

Пути решения

Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.

Как заменить и разобрать?

Снять клемму на аккумуляторе с отметкой «-». Если имеется центральный тумблер в автомобиле, то можно его выключить.
С помощью крестообразной отвертки отвинчиваем саморезы в нижней части кожуха рулевого колеса.
Снимаем непосредственно сам кожух.
Накидным ключом на «8» отвинчиваем крепежные болты замка зажигания, отсоединяем контактную плату.
Если поломка в сердцевине, то меняем ее целиком на новую, если поврежден контакт, то меняем плату.
Сборка проводится в аналогичном порядке, только в обратном порядке. Упаковка электропроводки должна проводиться бережно, без повреждений.

Для тех, кто неуверен, можно использовать руководство по эксплуатации авто, где подробно описан тот или иной узел, схема подключения, сборки, приложены фото.Согласитесь, что разница в цене существенная, то ли покупать замок целиком, то ли только сердцевину.

Рекомендация: хорошего качества запчасти, комплектующие у Димитровградского автоагрегатного завода (ДААЗ). Приобретайте, не пожалеете. Интернет магазин поможет оперативно купить деталь напрямую от производителя. Для выбора той или иной марки, обязательно прочтите отзывы покупателей, просмотрите видео уроки.

Главное при запуске автомобиля использовать родной ключ, который «идет» с завода. Так как иммобилайзер, это своеобразное противоугонное средство, которое не даст запуск двигателю.Электроцепь выведена на сигнализацию авто или центральный замок.

При потере, выхода со строя автоключа, по каким-либо причинам, необходимо обратиться в сертифицированные сервисные центры для изготовления дубликата. Некоторые «умельцы» умудряются деактивировать иммобилайзер, но это подобно отключению антивирусника на компьютере. Вы бы это сделали? Сомневаюсь. Сколько стоит ремонт можно только догадываться.

На этом рассмотрение темы окончено. Очень надеюсь, что статья окажется полезной для многих читателей. По многочисленным просьбам автолюбителей, в следующих статьях рассмотрим такие темы, как инжектор, бортовой компьютер выдает ошибки ВАЗ 2114, полетел тросик сцепления на ВАЗ 2114, что делать. Всем спасибо за внимание. До скорой встречи.

Схема выключателя зажигания Ваз 2114, Ваз 2115, Ваз 2113

Автолюбителю

Замена предохранителей лада 2113, проверка и устранение неисправностей в электрооборудовании автомобилей ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Выключатель зажигания применяется типа 2110–3704005 или KZ-881 с противоугонным запорным устройством, с подсветкой гнезда и с блокировкой против повторного включения стартера без предварительного выключения зажигания.
Большинство изделий электрооборудования лада самара 2 работает при включенном выключателе зажигания. Независимо от выключателя зажигания работают: сигнализация дальним светом фар, стоп-сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и штепсельная розетка для переносной лампы.

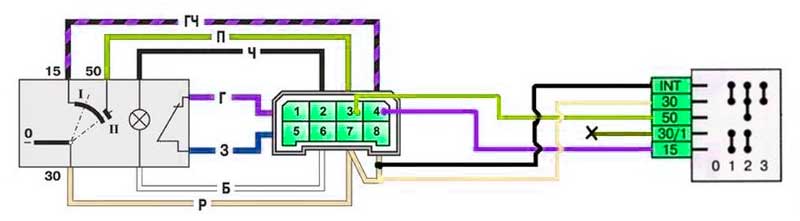

Схема соединений выключателя зажигания (при вставленном ключе). У выключателя зажигания KZ-881 вместо лампы накаливания применяется светодиод

У выключателя зажигания ваз 2114, ваз 2115, ваз 2113 проверяется правильность замыкания контактов при различных положениях ключа и работа противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30».

Включаемые цепи при различных положениях ключа

*Положение ключа*	*Контакты под напряжением*	*Включаемые цепи*
0 (Выключено)	30	_
1 (Зажигание)	30-15	Система зажигания, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омы-ватели ветрового стекла и фар, электродвигатель вентилятора отопителя, обогрев заднего стекла, прикуриватель
II (Стартер)	30-15	См. Положение I
	30-50	Стартер

Провода и предохранители

Монтажный блок

Электроцепи положений ключа

Выключатель зажигания

Маршрутный компьютер

Блок бортовой системы контроля

Проверка блока индикации системы контроля

Схемы
Генератор
Стартер
Освещение и сигнализация
Очиститель стекла
Электродвигатели
Приборы
Электрика дверей

ВАЗ / 2113, 2114, 2115 / ремонт / электрооборудование / схемы / Выключатель зажигания
