ВВГ — технические характеристики, применение
Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.
В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.
ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды.
Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.
Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.
В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.
Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.
Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.
В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.
Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)
Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16.
705-499-2010, разработанных ОАО «ВНИИКП».
В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.
Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.
Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А)
напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.
В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет.
Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

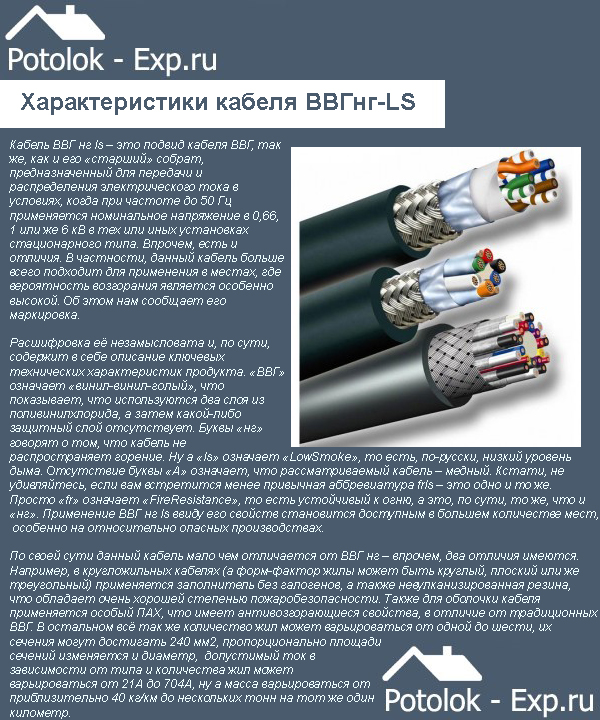

Кабель силовой ВВГнг(А)-LS
Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16.К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.
В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.
Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.
Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.
Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности.
Силовой огнестойкий кабель ВВГнг(А)-FRLS
В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.
Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени.
В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.
Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).
Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.
Описание и технические характеристика кабеля марки ВВГнг
Главная
Обзоры и советы
Статьи
Описание и технические характеристика кабеля марки ВВГнг
Кабель силовой ВВГнг один из наиболее применяемых видов проводников использующийся для распределения и передачи электроэнергии в стационарных установках на номинальном переменном напряжении 660 и 1000 Вольт с частотой 50 Гц. Конструкция кабеля позволяет применять его для прокладки, как в сухих, так и влажных производственных и складских помещениях, в блоках, на специальных кабельных эстакадах, и в атомных станциях классов 2, 3 и 4, по классификации ОПБ-88/97.
Расшифровывается аббревиатура кабеля «ВВГнг» следующим образом:
- В – полихлорвиниловая (ПХВ) изоляция жил;
- В — полихлорвиниловая наружная оболочка кабеля;
- Г – голый металл, т. е. отсутствует защитное покрытие;
- нг – не горючий и не поддерживает горения.
Если после аббревиатуры ВВГнг стоит индекс LS, значит материалы, из которых изготовлен кабель, имеют низкое дымо и газовыделение. Кабель ВВГнг- LS применяют в помещениях, к которым предъявляются повышенные требования пожарной безопасности. Если написан индекс Т – это тропическое исполнение и кабель устойчив к плесневым грибкам.
Устройство кабеля ВВГнг
Материал жил кабеля ВВГнг – медь, а конструкция изготавливается с разным количеством изолированных токопроводящих жил: от 1 до 5 шт.
При этом в двухжильном кабеле жилы выполнены одинакового сечения, а 2-5 жильных кабелях все жилы могут быть равного сечения, или одна жила, используемая для заземления или зануления, — меньшего сечения. В сечении жилы могут быть круглыми (однопроволочные, а так же многопроволочные), или в виде сектора – многопроволочные. Внутренне пространство между изолированными жилами и внешней защитной изоляцией, в кабелях с круглыми жилами, заполнено экструдированной поливинилхлоридной композицией. При разделке кабеля композиция должна без повреждений отделяться от изоляции жил. В кабелях имеющих секторное сечение жил нет такой композиции, но в этом случае, поверх жил накладываются, перекрывая друг друга, ленты пленки из полиэтилентерефталата или термоскрепленного полотна.
В многопроволочных кабелях изоляция жил может быть разноцветной или на изоляции нанесены цветные полоски шириной не менее 1 миллиметра. Жилы заземления маркируют голубым цветом, а зануления – двумя цветами – желтым и зеленым. Не допускается силовые жилы выполнять одинакового цвета с жилами заземления и зануления.
Температурные условия эксплуатации
Нормальная температура эксплуатации кабеля ВВГнг заложена в пределах от -31°С до +51°С, но кабель способен долго функционировать и в температурном диапазоне от -51°С до +51°С, а при 35 град. Цельсия – до 98% относительной влажности воздуха. В рабочем режиме температура разогрева жил допускается до + 70° С, а в аварийном режиме — до + 80° С. При этом длительность нагрева до таких температур возможна менее 8 часов в течение суток, а за все время службы кабеля – не более 1000 часов. В экстренных случаях, например, при коротком замыкании, допускается предельная температура до 160 град. Цельсия, но длительностью – не более 4 секунд.
Проверка изоляционных характеристик
Для испытания изоляции кабелей ВВГнг их нагружают в течение 10 мин. переменным напряжением 3 и 3,5 киловольта с кабелями имеющими рабочее напряжение 660 В и 1000 В соответственно. Сопротивление изоляции каждой из жил кабеля при температуре воздуха 20°С, должно составлять:
- при сечении жилы до 1,5 мм квадратных — не менее 12 МОм/км;
- при сечении жилы в пределах 1,5–4,0 мм2 – не менее 10 МОм/км;
- при сечении жилы в пределах 6,0 мм2 – 9 МОм/км;
- при сечении 10–240 мм2 — 7 МОм/км.
Сопротивление изоляции при длительно-допустимой температуре нагрева жил должно быть не меньше чем 0,004 МОм/км. Максимальное рабочее напряжение электрической сети для кабелей 0,66 кВ — 0,72 кВ, для кабелей 1 кВ — 1,2 , кВ.
Условия прокладки
Для прокладки в открытом грунте кабель ВВГнг необходимо использовать трубы ПНД, асбоцементные или ПВХ, с целью исключения его контакта с грунтовыми водами. Располагать кабель допускается в любом виде: наклонно, вертикально или горизонтально. Предварительный подогрев кабеля при монтаже или прокладке необходимо производить при температуре окружающей среды ниже 15 град. Цельсия. При прокладке кабеля в случае его изгиба, необходимо соблюдать следующие минимальные радиусы изгиба:
- для одножильных кабелей – более 10 его наружных диаметров;
- для многожильных – более 7, 5 его наружных диаметров.
Кабель ВВГнг изготавливается следующих строительных длин, при сечениях:
- от 2,5 до 16 мм2 –до 450 метров;
- от 25 до 70 мм2 – до 300 метров;
- свыше 95 мм2- до 200 метров.
