Входное сопротивление антенны планшета. Входное сопротивление антенны: что это такое и как оно влияет на работу антенны

Что такое входное сопротивление антенны. Как оно связано с эффективностью работы антенны. Какие факторы влияют на входное сопротивление. Как согласовать антенну с фидером для максимальной передачи энергии. Почему важно учитывать входное сопротивление при проектировании антенных систем.

Что такое входное сопротивление антенны

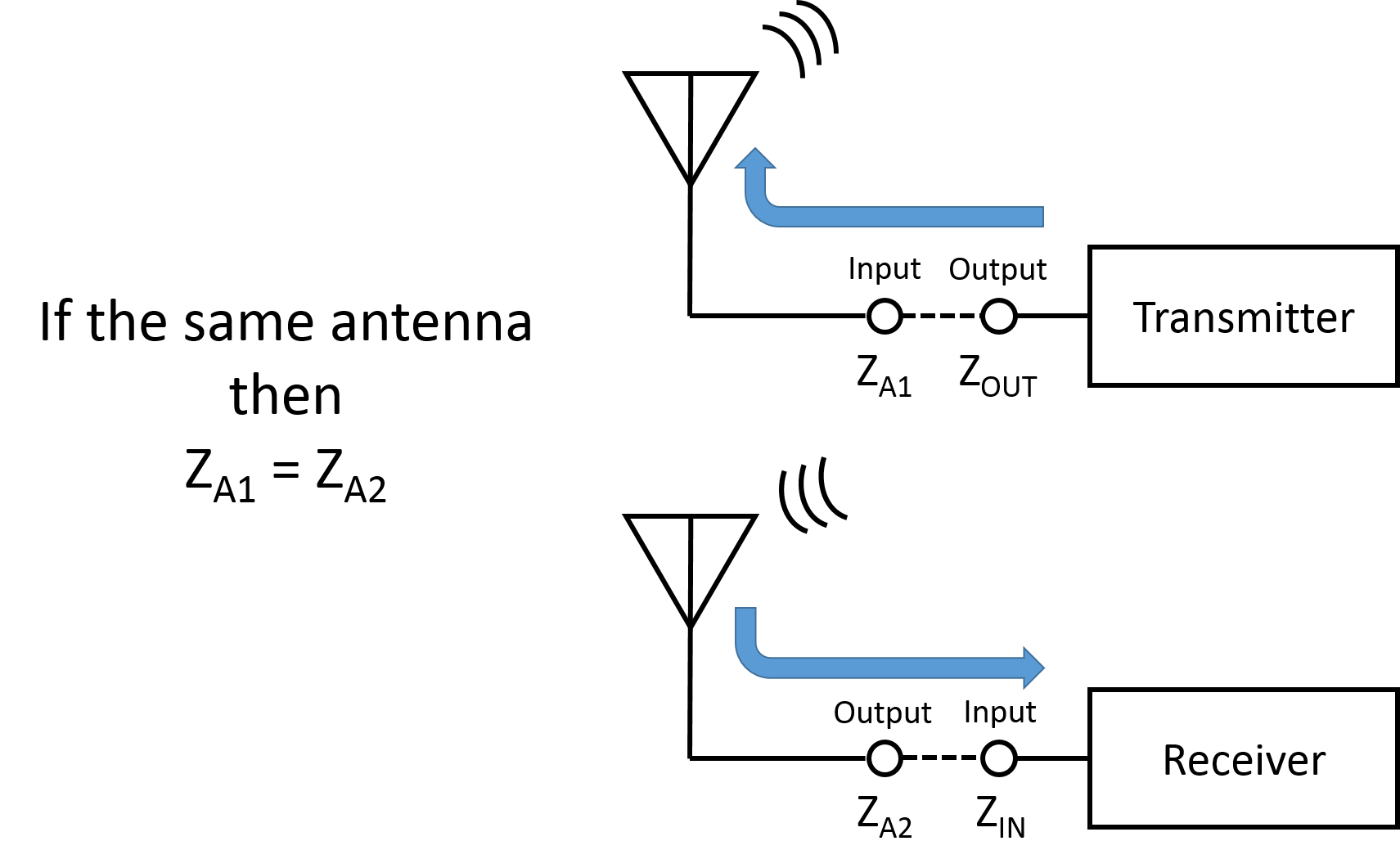

Входное сопротивление антенны — это комплексное сопротивление, которое антенна представляет для источника сигнала или приемника в точке подключения. Оно состоит из активной и реактивной составляющих:

• Активная составляющая отвечает за излучение энергии антенной
• Реактивная составляющая связана с реактивным полем вблизи антенны

Входное сопротивление антенны можно представить в виде эквивалентной схемы из последовательно соединенных активного сопротивления R и реактивного сопротивления X:

Z = R + jX

где j — мнимая единица.

Почему важно знать входное сопротивление антенны

Знание входного сопротивления антенны критически важно по нескольким причинам:

1. Для согласования антенны с линией передачи (фидером) и передатчиком/приемником
2. Для оценки эффективности антенны
3. Для настройки антенны на требуемую частоту
4. Для расчета полосы пропускания антенны

Правильное согласование входного сопротивления антенны с волновым сопротивлением фидера позволяет максимально эффективно передавать энергию от передатчика к антенне и от антенны к приемнику.

Факторы, влияющие на входное сопротивление антенны

На входное сопротивление антенны влияют следующие основные факторы:

• Геометрические размеры и форма антенны
• Частота сигнала
• Материал антенны и окружающих объектов
• Близость земли и других проводящих поверхностей
• Способ возбуждения антенны

При проектировании антенных систем важно учитывать все эти факторы для обеспечения требуемого входного сопротивления.

Методы измерения входного сопротивления антенны

1. С помощью векторного анализатора цепей
2. Мостовым методом
3. Методом замещения
4. Резонансным методом

Наиболее точным и универсальным является метод с использованием векторного анализатора цепей. Он позволяет измерить как активную, так и реактивную составляющие входного сопротивления в широком диапазоне частот.

Согласование входного сопротивления антенны

Для эффективной работы антенной системы необходимо согласовать входное сопротивление антенны с волновым сопротивлением фидера. Существует несколько методов согласования:

• Использование четвертьволнового трансформатора
• Применение Г-образных, П-образных и Т-образных согласующих цепей
• Использование широкополосных трансформаторов
• Применение балунов для симметрирования

Выбор метода согласования зависит от конкретной задачи, требуемой полосы частот и допустимых потерь.

Влияние входного сопротивления на эффективность антенны

Входное сопротивление антенны напрямую влияет на ее эффективность. Эффективность антенны определяется отношением излученной мощности к подведенной мощности:

η = P_излуч / P_подв

Где:

• η — коэффициент полезного действия антенны
• P_излуч — излученная мощность
• P_подв — подведенная мощность

Чем лучше согласовано входное сопротивление антенны с источником сигнала, тем выше эффективность передачи энергии и, следовательно, выше КПД антенны.

Зависимость входного сопротивления от частоты

Входное сопротивление антенны зависит от частоты сигнала. Эта зависимость определяет частотные свойства антенны:

• Резонансную частоту
• Полосу пропускания
• Добротность

На резонансной частоте реактивная составляющая входного сопротивления близка к нулю, а активная составляющая имеет максимальное значение. Это обеспечивает наилучшее согласование и максимальную эффективность антенны.

Практические аспекты учета входного сопротивления антенны

При проектировании и эксплуатации антенных систем важно учитывать следующие практические аспекты, связанные с входным сопротивлением:

1. Выбор точки питания антенны для получения требуемого входного сопротивления
2. Учет влияния окружающих объектов на входное сопротивление
3. Обеспечение стабильности входного сопротивления при изменении условий эксплуатации
4. Периодический контроль входного сопротивления для поддержания эффективности антенны

Правильный учет этих аспектов позволяет создавать эффективные и надежные антенные системы.

Как определить волновое сопротивление антенны. Измерить параметры антенны? Совсем несложно! Схема, описание. Амплитудная характеристика направленности антенн

Входной импеданс антенны

Входной импеданс антенны (или входное сопротивление антенны) — основная характеристика передающей и приёмной антенны, которая определяется как отношение высокочастотного напряжения и тока питания

Входной импеданс антенны определяется как сумма сопротивления излучения и сопротивления потерь антенны .

Сопротивление потерь , в свою очередь складывается из омических потерь в элементах и проводах антенны, потерь в изоляции (в связи с утечками), сопротивление потерь в земле и тепловые потери в окружающих предметах, лежащих в ближней зоне антенны.

Для повышения КПД антенны необходимо стремиться к согласованию входного импеданса антенны с волновым сопротивлением линии, то есть к выполнению их равенства, а также к уменьшению потерь в антенне.

См. также

Литература

• Антенна//Физический энциклопедический словарь/Гл. ред. А. М. Прохоров — М.: Сов. энциклопедия, 1983. — 928с., стр. 24-28
• Драбкин А. Л., Зузенко В. Л., Кислов А. Л. Антенно-фидерные устройства. Изд-е 2-е, испр., доп. и перераб. М.: «Сов. радио», 1974, С. 536, стр. 11
• Ротхамель, Карл Антенны, Изд-ие 11-е, переработанное и дополненное инженером Алоизом Кришке, 2005, С.

Ссылки

Wikimedia Foundation . 2010 .

Смотреть что такое «Входной импеданс антенны» в других словарях:

Двухполюсник и его эквивалентная схема Внутреннее сопротивление двухполюсника импеданс в эквивалентной схеме двухполюсника, состоящей из последовател … Википедия

Антенна радиотелескопа РТ 7.5 МГТУ им. Баумана. РФ, Московская область, Дмитровский район. Диаметр зеркала 7,5 метра, рабочий диапазон длин волн: 1 4 мм Антенна устройство для излучения и приёма радиоволн (разновидности электромагнитного… … Википедия

В гравитации, Максвеллоподобные гравитационные уравнения составляют систему из четырех уравнений в частных производных, которые описывают свойства электроподобных и магнитоподобных гравитационных полей, а также их источников зарядовой плотностью… … Википедия

Конструкция, используемая для передачи или приема радиоволн (т.е. электромагнитных излучений с длинами волн в пределах от АНТЕННА20 000 м до АНТЕННА1 мм). В качестве примеров использования антенн можно привести радио и телевещание, дальнюю… … Энциклопедия Кольера

электрический — 3.45 электрический [электронный, программируемый электронный]; Е/Е/РЕ (electrical/electronic/ programmable electronic; Е/Е/РЕ) основанный на электрической и/или электронной, и/или программируемой электронной технологии. Источник … Словарь-справочник терминов нормативно-технической документации

— (трансформирующие линии, последовательные кабельные трансформаторы, трансформаторы полных сопротивлений) отрезки коаксиальных линий с характерными свойствами, предназначенные для согласования сопротивлений в СВЧ коаксиальном тракте. Коаксиальные… … Википедия

Коаксиальные трансформаторы (трансформирующие линии, последовательные кабельные трансформаторы, трансформаторы полных сопротивлений) отрезки коаксиальных линий с характерными свойствами, предназначенные для согласования сопротивлений в СВЧ… … Википедия

Вопросы проектирования, изготовления и использования антенн для диапазонов длинных (ДВ), средних (СВ), и коротких (KB) волн содержат значительно меньше проблем, чем антенн для диапазона УКВ, особенно телевизионных. Дело в том, что в диапазонах ДВ, СВ, KB передатчики, как правило, обладают большой мощностью, распространение радиоволн этих диапазонов связано с большими значениями дифракции и рефракции в атмосфере, и приемные устройства обладают высокой чувствительностью.

При передаче и приеме сигнала в диапазоне УКВ и в частности телевизионного сигнала обеспечение необходимых значений этих параметров вызывает ряд трудностей, а именно: достижение мощностей телевизионных передатчиков, таких как радиовещательных, оказалось пока невозможным; явления дифракции и рефракции в диапазоне УКВ незначительны; чувствительность телевизионного приемника ограничена уровнем его собственных шумов и составляет из-за необходимости приема широкополосного сигнале примерно 5 мкВ. Поэтому для получения на экране телевизора высокого уровня изображения уровень входного сигнала должен быть не менее 100 мкВ. Однако из-за небольшой мощности передатчика и худших условий распространения радиоволн напряженность электромагнитного поля в точке приема оказывается невысокой. Отсюда возникает одно из главных требований, предъявляемых к телевизионной антенне: при данной напряженности поля в точке приема антенна должна обеспечить необходимое напряжение сигнала для нормальной работы телевизионного приемника.

Приемная антенна представляет собой одиночный провод или систему проводов, предназначенных для преобразования энергии электромагнитных волн в энергию токов высокой частоты. Параметры антенн при работе на прием и на передачу идентичны, поэтому можно применять принцип взаимности антенных устройств, дающих возможность некоторые характеристики и параметры антенн определять в режиме передачи, а другие в режиме приема.

Радиоволны, попадая на окружающие предметы, наводят в них электрические токи высокой частоты. Последние создают электромагнитное поле, и происходит отражение электромагнитной волны. Антенна принимает как прямые, так и отраженные радиоволны, которые приводят к искажению изображения на экране телевизора.

Экспериментальные исследования показали, что при использовании вертикальной поляризации к месту приема приходит значительно больше отраженных волн, чем при использовании горизонтальной поляризации. Это объясняется тем, что в окружающем пространстве, особенно в городах, имеется множество вертикальных, хорошо отражающих препятствий (здания, столбы, трубы, магниты). При выборе вида поляризации учитываются и свойства антенн. Конструктивно горизонтальные антенны проще вертикальных. Почти все они обладают направленностью в горизонтальной плоскости, что ослабевает прием помех и отраженных волн за счет пространственной избирательности.

Приемные телевизионные антенны должны удовлетворять следующим основным требованиям:

Иметь простую и удобную в эксплуатации конструкцию;

Высокую пространственную избирательность;

Пропускать широкую полосу частот;

Обеспечивать высокое отношение уровня сигнала к уровню помех при приеме;

Обладать слабой зависимостью входного сопротивления и коэффициента усиления от частоты.

Входное сопротивление антенны

Антенна является источником сигнала, который характеризуется электродвижущей силой (ЭДС) и внутренним сопротивлением, которое называется входным сопротивлением антенны. Входное сопротивление определяется отношением направления на зажимах антенны к току на входе фидера. Величину входного сопротивления антенны необходимо знать для того, чтобы правильно согласовать антенну с кабелем и телевизором: только при этом условии на вход телевизора поступает наибольшая мощность. При правильном согласовании входное сопротивление антенны должно равняться входному сопротивлению кабеля, которое, в свою очередь, должно быть равно входному сопротивлению телевизора.

Входное сопротивление антенны имеет активную и реактивную составляющие. Входное сопротивление настроенной в резонанс антенны чисто активно. Оно зависит от типа антенны и ее конструктивных особенностей. Например, входное сопротивление линейного полуволнового вибратора составляет 75 Ом, а петлевого вибратора — около 300 Ом.

Согласование антенны с кабелем-фидером

Согласование антенны с кабелем характеризуется коэффициентом бегущей волны (КБВ). При отсутствии идеального согласования антенны и кабеля имеет место отражение падающей волны (входного напряжения), например, от конца кабеля или другой точки, где его свойство резко меняется. В этом случае вдоль кабеля распространяются в противоположных направлениях падающая и отраженная волны. В тех точках, где фазы обеих волн совпадают, суммарное напряжение максимально (пучность), а в точках, где фазы противоположны, оно минимально (узел).

Коэффициент бегущей волны определяется соотношением:

В идеальном случае КБВ= 1 (когда имеет место режим бегущей волны, т. е. ко входу телевизора передается сигнал максимально возможной мощности, т. к. в кабеле нет отраженных волн). Это возможно при согласовании входных сопротивлений антенны, кабеля и телевизора. В худшем случае (когда U min =0 ) КБВ=0 (имеет место режим стоячей волны, то есть амплитуды падающей и отраженной волн равны, и энергия вдоль кабеля не передается).

Коэффициент стоячей волны определяется соотношением:

Коэффициент направленного действия и коэффициент усиления антенны

Приемная ненаправленная антенна принимает сигналы со всех направлений. Направленная приемная антенна обладает пространственной избирательностью. Это имеет важное значение, т. к. при малом уровне направленности поля в месте приема такая антенна увеличивает уровень принимаемого сигнала и ослабляет внешние помехи, приходящие с других направлений.

Коэффициент направленного действия приемной антенны представляет собой число, показывающее, во сколько раз мощность, поступающая на вход телевизора при приеме на направленную антенну, больше мощности, которую можно получить при приеме на ненаправленную антенну (при той же напряженности поля).

Свойства направленности антенны характеризуются диаграммой направленности. Диаграмма направленности приемной антенны представляет собой графическое изображение зависимости напряжения сигнала на входе телевизора от угла поворота антенны в соответствующей плоскости. Эта диаграмма характеризует зависимость ЭДС, наведенной в антенне электромагнитным полем, от направления прихода сигнала. Строится она в полярной или прямоугольной системе координат. На рис. 1, 2 представлены диаграммы направленности антенны типа «волновой канал».

Рис. 1. Диаграмма направленности антенны в полярной системе координат

Диаграммы направленности антенн чаще всего являются многолепестковыми. Лепесток, соответствующий направлению прихода волны при котором в антенне наводится максимальная ЭДС, называется главным. В большинстве случаев диаграмма направленности имеет еще обратный (задний) и боковые лепестки. Для удобства сравнения между собой различных антенн их диаграммы направленности нормируют, т. е. строят в относительных величинах, принимая наибольшую ЭДС за единицу (или за сто процентов).

Основными параметрами диаграммы направленности являются ширина (угол раствора) главного лепестка в горизонтальной и вертикальной плоскостях. По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность.

Рис. 2. Диаграмма направленности антенны в прямоугольной системе координат

Уровень боковых и задних лепестков характеризует помехозащищенность антенны. Она определяется с помощью коэффициента защитного действия (КЗД) антенны, под которым понимают отношение мощности, выделяемой антенной на согласованной нагрузке при приеме с заднего или бокового направления, к мощности на той же нагрузке при приеме с главного направления.

Часто коэффициент защитного действия выражают в логарифмических единицах — децибелах:

Направленные свойства антенны характеризуются также коэффициентом направленного действия (КНД) — числом, показывающим, во сколько раз мощность сигнала, поступающего на вход телевизора при приеме на данную направленную антенну, больше мощности, которую можно было бы получить при приеме на ненаправленную или направленную эталонную антенну. В качестве эталонной антенны чаще всего используют полуволновый вибратор (диполь), коэффициент направленного действия которого по отношению к гипотетической ненаправленной антенне равен 1,64 (или 2,15 дБ). КНД характеризует предельно возможный выигрыш по мощности, который может дать антенна благодаря своим направленным свойствам в предположении, что в ней полностью отсутствуют потери. В действительности любая антенна обладает потерями и даваемый ею выигрыш по мощности всегда меньше предельно возможного. Реальный выигрыш антенны по мощности относительно гипотетического изотропного излучателя или полуволнового вибратора характеризуется коэффициентом усиления по мощности К р , который связан с КНД соотношением:

где η — коэффициент полезного действия (КПД) антенн.

КПД антенны характеризует потери мощности в антенне и представляет собой отношение мощности излучения к сумме мощностей излучения и потерь, то есть к полной мощности, которая подводится к антенне от передатчика:

где P u — мощность излучения, P n — мощность потерь.

Ширина полосы пропускания антенны

Полоса пропускания приемной телевизионной антенны представляет собой спектр частот, в пределах которого выдержаны все основные значения ее электрических характеристик. Частотная характеристика настроенной антенны подобна резонансной кривой колебательного контура. Поэтому по аналогии с полосой пропускания контура может быть определена и полоса пропускания антенны.

На резонансной (фиксированной) частоте антенна имеет определенную величину входного сопротивления, которое согласуется с сопротивлением нагрузки. За такую частоту обычно принимается средняя частота телевизионного канала, на которой реактивное сопротивление антенны равно нулю. На частотах ниже резонансной она носит емкостной характер, а на частотах выше резонансной — индуктивный.

Таким образом, изменение частоты приводит как к изменению активной составляющей, так и к появлению реактивной составляющей входного сопротивления. Вследствие этого мощность, подводимая к нагрузке, уменьшается.

Особенно это заметно на крайних частотах, наиболее удаленных от резонансной частоты. Допустимо уменьшение мощности не более чем в два раза. Исходя из этого шириной полосы пропускания 2Af считается такой спектр частот вблизи резонансной частоты в пределах которого подводимая к нагрузке мощность уменьшится не более чем в два раза.

Для обеспечения хорошего качества приема антенна должна пропускать весь спектр частот телевизионного сигнала, который для одного канала равен 8 МГц. Качество изображения остается еще достаточно хорошим, если антенна пропускает полосу частот не менее 6 МГц. Дальнейшее сужение полосы частот приводит к ухудшению качества изображения и к потере его четкости. Самый эффективный метод расширения полосы пропускания — уменьшение эквивалентного волнового сопротивления вибратора за счет увеличения его поперечных размеров. Таким путем увеличивается погонная емкость и уменьшается погонная индуктивность вибратора. Кроме всего прочего полоса пропускания антенны ограничивается и полосой пропускания фидера снижения.

входное сопротивление антенны. Считается, что оно представляет собой последовательно соединённые реактивное и активное сопротивления. Но в антенне или в фидере нет реального резистора, конденсатора или катушки индуктивности. Всё это только результат расчёта эквивалентных им сопротивлений антенной цепи. Пусть в качестве нагрузки будет использован некий «чёрный ящик», на входной разъём которого подаётся ВЧ напряжение. На этом разъёме реально можно измерить мгновенное напряжение u’ и ток i’, а также разницу фазы между ними j. Входное сопротивление есть рассчитанное активное и реактивное сопротивления, подключая к которым данное ВЧ напряжение получим точно такие же u’, i’ и j.
Известно, что такой эквивалент может иметь как последовательное (serial, Zs=Rs+jXs), так и параллельное (parallel, Zp=Rp||+jXp) соединение активных и реактивных сопротивлений. Каждому последовательному соединению активного (Rs) и реактивного (Xs) сопротивлений соответствует параллельное соединение активного (Rp) и реактивного (Xp) сопротивлений. В общем случае Rs№Rp и Xs№Xp. Привожу формулы, по которым можно пересчитать численные значения с одного соединения на другое.

Например, пересчитаем последовательное соединение Zs=40+j30W в параллельное Zp.

Чаще используют эквивалент последовательного включения, но и эквивалент параллельного включения имеет такое же практическое значение. Zs называется импедансом последовательного включения, R – резистансом, X – реактансом, а Zp импедансом параллельного включения. В параллельном включении часто используется админтанс, но это проводимость, и наглядность при его использовании сильно уменьшается. Обычно термин „импеданс“ указывает, что речь идёт о последовательном соединении эквивалентного активного и реактивного сопротивлений.

88) Мощности, подводимые к антенне и излученные антенной.

Мощность делится на две части:

1) излучаемая

2) потери на активном сопротивлении (в земле, в окружающих металлических проводниках, оттяжках, строениях и т.д.)

– излученная мощность, как для всякой линейной цепи, пропорциональна квадрату действующего значения тока в антенне.

– коэффициент пропорциональности.

Сопротивление излучения можно определить как коэффициент, связывающий антенны с в данной точке антенны .

(форма антенны, геометрические размеры, l )

– полезная мощность

Мощность потерь:

– эквивалентное сопротивление потерь отнесенное к току I

– полная мощность (подводимая к антенне)

где – активное сопротивление антенны в точке запитки

Для оценки эффективности работы антенны вводят понятие КПД антенны , для увеличения необходимо уменьшение .

89) Симметричный электрический вибратор в свободном пространстве.

Приближенные законы распределения тока и заряда по вибратору.

Рис. 15. Симметричный вибратор

Симметричный вибрато – два одинаковых плеча по размерам и форме, между которыми включается генератор.

До разработки строгой теории симметричного вибратора (конец 30-х начало 40-х годов) при расчете поля вибратора применялся приближенный метод. В его основе лежит предположение о синусоидальном распределении тока по вибратору (закон стоячих волн) связанное с некоторой внешней аналогией между симметричным вибратором и 2-х проводной линией разомкнутой на конце.

После ряда экспериментов со спиральными антеннами был построен график

входного сопротивления дипольной и вертикальной спиральной антенн в зависимости от коэффициента укорочения (рис. 6.9) в диапазоне 7…28 МГц. Антенны были выполнены на диэлектрическом каркасе диаметром от 10 мм до 10 см, намотка спирали была равномерной, использовался провод диаметром более 0,5 мм.

Как показали опыты, для укороченных спиральных антенн, имеющих К = 2…10, изменение диаметра их каркаса в пределах 1…10 см не влияет в значительной степени на входное сопротивление. Однако для сильно укороченных спиральных антенн с К > 10 полученные мной результаты показали, что входное сопротивление в значительной мере зависит от диаметра их диэлектрического каркаса и от частоты, на которой спиральная антенна имеет резонанс, поэтому для них такого простого графика, как на рис. 6.9 получить не удалось.

Как видно из этого графика, для питания дипольных и вертикальных спиральных антенн с К > 3 подходит коаксиальный кабель волновым сопротивлением 50 Ом, электрической длиной кратной половине длины волны работы антенны. В некоторых случаях вертикальные антенны первоначально имели входное сопротивление значительно большее, чем на рис. 6.9, но настройка «земли» антенны в резонанс позволяла его понизить. Подключение коаксиального кабеля к вертикальной антенне обычно незначительно изменяет ее входное сопротивление на конце подключения кабеля к трансиверу, в этом случае изменение входного сопротивления

происходит в сторону уменьшения. Дипольная спиральная антенна по

сравнению с вертикальной обычно имеет входное сопротивление более приближенное к показанному на графике. Однако, подключение коаксиального кабеля к дипольной спиральной антенне может привести к тому, что сопротивление антенны будет значительно отличаться от указанного на графике, причем, как в сторону увеличения, так и в сторону уменьшения. Ферритовые кольца в количестве не менее 10 шт., установленные на концах коаксиального кабеля, уменьшают его влияние

на входное сопротивление, но не устраняют полностью. Если коэффициент удлинения спиральной антенны превышает 5, на конце коаксиального кабеля, питающего антенну, целесообразно устанавливать высокочастотный дроссель не из ферритовых колец, а в виде 5–20 витков коаксиального кабеля диаметром 10…20 см.

Изменение диаметра спирали и диаметра провода, используемого для намотки реальной укороченной антенны, не оказывает значительного влияния на входное сопротивление антенны. Происходит это потому, что при увеличении диаметра спирали антенна излучает более эффективно, следовательно, возрастает сопротивление излучения антенны, и возрастает ее входное сопротивление. При уменьшении диаметра спирали, эффективность излучения антенной электромагнитных волн уменьшается, поэтому падает сопротивление излучения, но возрастают диэлектрические потери в каркасе спирали. Рост диэлектрических потерь приводит к росту входного сопротивления спиральной антенны. Очевидно, что для увеличения эффективности работы спиральной антенны необходимо использовать для изготовления ее спирали провод как можно большего диаметра и диаметр витков спирали должен быть максимально возможным для практического выполнения антенны. Каркас, на котором выполнена спираль антенны, должен иметь малые диэлектрические потери. В конструкции спиральной антенны желательно использовать равномерную намотку спирали.

Все знают, что входное сопротивление (импеданс) антенны редко когда бывает равный волновому сопротивлению фидерной линии. Здесь постараюсь показать, как согласовать нагрузку с фидером эффективными методами.
Далее все примеры будут даны для коаксиального кабеля с волновым сопротивлением 50 ом, но принцип расчёта действителен и для других как несимметричных, так и симметричных линий передач.

Входное сопротивление антенны

Сначала выясним, что такое входное сопротивление антенны. Считается, что оно представляет собой последовательно соединённые реактивное и активное сопротивления. Но в антенне или в фидере нет реального резистора, конденсатора или катушки индуктивности. Всё это только результат расчёта эквивалентных им сопротивлений антенной цепи.

Пусть в качестве нагрузки будет использован некий «чёрный ящик», на входной разъём которого подаётся ВЧ напряжение. На этом разъёме реально можно измерить мгновенное напряжение u’ и ток i’, а также разницу фазы между ними j . Входное сопротивление есть рассчитанное активное и реактивное сопротивления, подключая к которым данное ВЧ напряжение получим точно такие же u’, i’ и j .

Известно, что такой эквивалент может иметь как последовательное (serial, Zs=Rs+jXs), так и параллельное (parallel, Zp=Rp||+jXp) соединение активных и реактивных сопротивлений. Каждому последовательному соединению активного (Rs) и реактивного (Xs) сопротивлений соответствует параллельное соединение активного (Rp) и реактивного (Xp) сопротивлений. В общем случае Rs № Rp и Xs № Xp. Привожу формулы, по которым можно пересчитать численные значения с одного соединения на другое.

Например, пересчитаем последовательное соединение Zs=40+j30 W в параллельное Zp.

Чаще используют эквивалент последовательного включения, но и эквивалент параллельного включения имеет такое же практическое значение. Zs называется импедансом последовательного включения, R – резистансом, X – реактансом, а Zp импедансом параллельного включения.

В параллельном включении часто используется админтанс, но это проводимость, и наглядность при его использовании сильно уменьшается. Обычно термин „импеданс» указывает, что речь идёт о последовательном соединении эквивалентного активного и реактивного сопротивлений.

Однако, пересчёт последовательного соединения сопротивлений в параллельное соединение довольно часто нужен для компенсации реактивной составляющей. Только следует иметь в виду, что при последовательной и параллельной компенсации получаем разные активные составляющие сопротивления.

Для пересчёта Zs в Zp и наоборот очень хорошо подходит программа NETCALK .
Возникает вопрос, как измерить параметры комплексной нагрузки. К сожалению, простой измеритель КСВ тут мало пригоден. Я для этого пользуюсь векторным анализатором VA1 , который на дисплее показывает все нужные цифровые значения. Так же можно воспользоваться прибором AA-330 .

Компенсация реактивной составляющей

Реактивную составляющую сопротивления (импеданса) полезно компенсировать. Это уменьшает КСВ. Суть компенсации есть выравнивания фаз напряжения и тока. Менять угол фазы между напряжением и током можно подключая реактивный элемент последовательно или параллельно.

Чтобы разница в углах фаз стала равна нулю, надо подключить такое реактивное сопротивление, какое присутствует в эквивалентной схеме нагрузки, только с противоположным знаком. Известно, что реактивное сопротивление ёмкости имеет отрицательный знак, индуктивности – положительный.

В случае последовательной компенсации дополнительный эквивалентный реактивный элемент с противоположным знаком включается последовательно и получается последовательный контур, а в случае параллельной компенсации – параллельно, получается параллельный контур. В случае последовательного соединения сопротивлений они просто складываются

А в случае параллельного соединения

Если нагрузку полностью скомпенсировать, эти контура находятся в резонансе, при этом Xs=0 или Xp= Ґ . Например, имеем нагрузку Zs=50+j30 W (Zp=68||+j113 W ), SWR=2.

Если последовательно с нагрузкой включим ёмкость с Xc=-30 W , получим Z=50 W и SWR=1. Если параллельно нагрузке подключим ёмкость с Xc=-113 W , получим Z=68 W и SWR=1,36. В случае последовательной компенсации дополнительный элемент с эквивалентном соответствует последовательному контуру, в случае параллельного – параллельному.

Согласование сопротивлений

Как я уже писал, по-разному подключая компенсирующий элемент, в общем случае получаем разный Z, тем самым и КСВ. Посмотрим, как можно скомпенсировать (согласовать) нагрузку Zs=22+j25 W (Zp=50,4||+j44 W ), SWR=2,94.

Последовательно подключив конденсатор с Xc=-25 W получим Z=22 W (SWR=2,27). Если параллельно нагрузке подключим конденсатор с Xc=-44 W , получим Z=50,4 W и SWR=1,01. Как видим, в данном случае параллельная компенсация бесспорно лучше. Если такая нагрузка будет подключена к передатчику, который работает на частоте 14 MHz, то параллельно нагрузке следует подключить конденсатор ёмкостью

Если передатчик имеет выходной П-контур, то эту ёмкость надо добавить к выходному (холодному) конденсатору. Это можно сделать с помощью выходного конденсатора, если его увеличить на необходимую величину. В таком случае получим хорошее согласование передатчика, рассчитанного на 50 W , с нагрузкой (в точке соединения фидера с передатчиком, r =0), хотя КСВ в кабеле останется 2,94. W , то параллельно конденсатору П-контура надо подключить индуктивность 0,5mH (Xl=44 W ) или, если есть такая возможность, ёмкость „холодного» конденсатора П-контура уменьшить на 258pF (Xs=-44 W ). Частично из-за этого, настраивая П-контур на реальную нагрузку, мы и получаем неодинаковую ёмкость „холодного» конденсатора сравнительно с 50 W эквивалентом.

Частично потому что, меняя ёмкость конденсаторов П-контура, можно в некоторых пределах настроить передатчик на нагрузку, не равную рассчитываемой при проектировании передатчика. Если передатчик не имеет П-контура или тюнера, то эта не скомпенсированная реактивность расстраивает выходной фильтр передатчика, коэффициент отражения r >0 и передатчик не способный отдать в фидер расчитанную мощность.

Хочу отметить, что ни П-контур, ни тюнер в трансивере или около него, КСВ в фидере не изменяет. Эти устройства способны только согласовать выходное сопротивление передатчика с входным сопротивлением фидера в точке его подключения к передатчику (не путать с волновым сопротивлением фидера), т.е. улучшить коэффициент отражения r . Чтобы улучшить КСВ в кабеле, надо согласовать нагрузку с волновым сопротивлением фидера в точке их соединения.
Можно одновременно применять последовательную и параллельную компенсацию. Это зависит от конкретного случая. Приведу реальный пример. Сопротивление антенны на 1,9MHz имеет импеданс Zs=26+j44 W (Zp=100||+j59 W ), SWR=3,7.

Если параллельно нагрузке подключить конденсатор с Xc=-59 W , получим Z=100 W , SWR=2, если последовательно подключим конденсатор с Xc=-44 W , получим Z=26, SWR=1,92. Последний вариант лучше, но всё равно плохой. Теперь, не изменяя Rs, подберём Xs такое, что бы Rp стало бы 50 W . Этому варианту соответствует Zs=26+j25 W . Последовательно с нагрузкой подключим реактивность Xs=(26+j25)-(26+j44)=-j19 W (конденсатор 4,4nF). Полученный Zs=26+j25 W пересчитаем в Zp=50||+j52 W .

Теперь параллельно подключаем реактивность Xp=-j52 W (конденсатор 1,6nF) и получаем Z=50 W и SWR=1. Всё, антенна с 50 W фидером согласована!
Всё это без труда можно посчитать с помощью программы MMANA . Я всё это писал для того, что бы был понятен механизм настройки и что на что влияет.

Можно согласовать и другим способом. Известно, что если к фидеру подключить нагрузку, сопротивление которой не равно волновому сопротивлению фидера, то фидер будет трансформировать сопротивление нагрузки.

Численное значение сопротивления на входе фидера будет зависеть от сопротивления нагрузки, волнового сопротивления и длины фидера. С помощью программы APAK-EL находим, что если к нагрузке Zs=26+j44 W подключить фидер 50 W длиной 4,76м., то на частоте 1,9MHz на его входе получим Zs=50+j69 W .

Если в этом месте включим последовательно ёмкость с Xc=-69 W (конденсатор 1,2нФ), то получим Z=50 W и SWR=1. С этого места можно подключать 50 W фидер любой длины.

Возможны и другие варианты согласования. Это зависит от понимания сути и фантазии.
Теперь попробуем согласовать антенну на 14 MHz, сопротивление которой Zs=150-j260 W (Zp=600||-j346 W ). Как видим, одним компенсирующим элементом не обойдёмся.

Нам нужно получить 50 W , а не 150 W или 600 W . Вводим данные в APAK-EL и находим ближайшую к нагрузке точку, где Rtr=50 W .

Как видим, длина дополнительного кабеля будет только 30см. В этом месте будем иметь Zs=50-j161 W . Если в этом месте последовательно подключим индуктивность с Xl=161 W , то получим полное согласование (Z=50 W , SWR=1).
Всё это можно согласовать и в месте подключения нагрузки к фидеру. Пример с MMANA

Как видим, согласовать можно, подключив индуктивность 1,35 m H параллельно нагрузке, а сигнал на нагрузку подавать через конденсатор 68,5pF.

Шлейфы

Шлейфами называются закороченые или открытые отрезки фидера. В идеальном фидере (фидере без потерь) сопротивление таких отрезков есть чисто реактивное, активной части нет.

Такими отрезками фидера можно пользоваться при компенсации реактивной составляющей. Это удобно, если применяется параллельное компенсирование. Часто используется отрезки до четверти длины волны. Они могут быть и длиннее, но реальные фидеры имеют потери и, чем длиннее линия, тем больше.

Замкнутый шлейф электрической длины до 1/4 l имеет на конце индуктивное реактивное сопротивление, разомкнутый – ёмкостное. Такими отрезками фидера можно имитировать как индуктивность, так и ёмкость. Но надо не забыть, что индуктивность или ёмкость шлейфа зависят от частоты.

В приведённом примере мы видим, что надо подключить индуктивность 1,352 m H. С помощью MMANA получаем, что такую индуктивность на 14 MHz имеет закороченный на конце шлейф с кабеля RG58/U длиной 2,62м.

На том же примере попробуем то же согласовать с помощью MMANA другим способом, используя только шлейф.

Таким образом, если короткозамкнутый шлейф длиной 67,5см. подключить параллельно фидеру на расстоянии 2,57м. от нагрузки, то так же полностью согласуем фидер с нагрузкой. Или же, можно параллельно подключить разомкнутый шлейф длиной 2,84м. на расстоянии от нагрузки 3,82м.
Возможны и другие варианты согласования. Но следует помнить, что потери в низкоомных (коаксиальных) фидерах при больших величинах КСВ значительны, так что желательно выбирать такой способ согласования, при котором получаются самые короткие отрезки фидера с большим КСВ и применять толстые качественные кабеля.
Как видите, практически можно согласовать все и по-разному.
Только для этого нужен измерительный прибор, ну, и конечно, компьютер. Комплексное сопротивление антенны не измеришь ни тестером, ни измерителем КСВ. Без этих данных согласование превращается в трудоёмкое занятие и часто приводит к неудовлетворительным результатам.

В этой статье я описал несколько методов согласования. Постарался описать суть вопроса как можно проще, но очень просто в таком вопросе не получается.
Эта статья мною написана несколько лет назад на литовском языке и сейчас переведена на русский. В настоящее время имеются другие версии программ APAK-EL и MMANA, примеры же приведены используя старые версии.
APAK-EL имеет утилиту, с помощю которой тоже можно рассчитать компенсирующие реактивности. Однако сам принцип согласования от этого не меняется.
Надеюсь, что статья кое-кому будет полезна.

Vytas (LY3BG), ly3bgtakas.lt

Huawei E3372h-153 4G 3G GSM модем USB универсальный с Антенной 3G 4G кабель 10 м

Huawei E3372 4G LTE 3G 2G GSM GPRS модем универсальный с Huawei E3372h-153 с Antex PETRA Broad Band кабель 10 м

Huawei E3372 работает со всеми операторами сотовой связи GSM , лучшая и одна из самых популярных моделей модемов HUAWEI.

LTE 4G 3G модем USB Huawei 3372 произведен крупнейшей международной корпорацией Huawei Technologies Co Ltd.  Huawei 3372 настраивается на провайдера автоматически, подключив sim карту МТС, Мегафон, Yota, Билайн или TELE2 и другие, модем выходит в сеть. У Российских операторов модем представлен собственными брендами. МТС предлагает модель с названием МТС 827F. ВымелКом выпускает Билайн E3372s-hilink. У мегафона девайс называется  М150-2.

USB модем Huawei 3372 имеет две версии: Huawei E3372s и E3372h. Различить версии можно по серийному номеру : у Huawei E3372h  IMEI начинается с «G4P…» , а у Huawei E3372s с «L8F…». Новая модификация E3372h имеет веб интерфейс, т.е через любой браузер  Chrome, Mozilla, Internet Explorer можно зайти и посмотреть характеристики или изменить какие либо настройки.

Huawei 3372 оснащен 2-мя разъемами CRC9 для подключения внешних антенн MIMO. Одиночная антенна подключается к разъему, ближайшему к USB. 3G-сети устройство также поддерживает. Модем весит 35 г и подключается к ноутбуку или планшету посредством обычного USB порта, обеспечивает максимальную скорость соединения до 150 Мбит/с. Поддерживаемые частоты: GSM / GPRS / EDGE 850 / 900 / 1800 / 1900 MHz; UMTS / DC-HSPA+ /WCDMA 900 / 2100 MHz; LTE 800/900/1800/2100/2600 MHz. Скорость приёма данных модемом до 150 Мбит/с, скорость передачи данных — до 50 Мбит/с.  Поддерживает операционные системы Windows XP, Windows Vista, Windows 7, Windows 8, Mac OS X (10.5, 10.6, 10.7, 10.8), Linux. Доступ по стандарту 2G (GSM, GPRS, EDGE) осуществляется на частотах 850, 900, 1800 и 1900 МГц. Стандарт 3G (UMTS, DC-HSPA+, WCDMA) поддерживает работу в диапазоне 900 и 2100 МГц. 4G (LTE) доступен на частотах в 800, 1800 и 2600 МГц.

Дополнительно в модеме есть слот для MicroSD карт до 32 GB.

Удобно вставлять сим-карту.  Для того,чтобы поставить сим-карту необходимо отодвинуть верхнюю крышку с логотипом Huawei в сторону и поставить сим-карту по рисунку до упора. После установки сим-карты подключаем USB-модем к компьютеру. Веб интерфейс показывает оператора, уровень сигнала, состояние — подключено. Можно зайти в «Настройки» указана шкала приема сигнала

Руководствуясь этими значениями можно настраивать антенну. Подключаем антенну и начинаем её поворачивать с задержками в одну-две минуты и следим за этими значениями. Они меняются автоматически. Обновлять страницу каждый раз не нужно. Просто повернули на 10-15 градусов и смотрите на значения. Чем выше уровень сигнала .Тем скорость выше

Питание от обычного USB-порта компьютера или ноутбука.

Благодаря модему HUAWEI E3372h  4G высокоскоростной интернет всегда будет у вас под рукой.

Технические характеристики Huawei E3372:

Размеры Высота 88 мм Ширина 28 мм Толщина11,5 мм

Вес <35 г

Форма USB-модем

Система связи

FDD: DD800/900/1800/2100/2600

UMTS: 900/2100

GSM:850/900/1800/1900

Скорость соединения

LTE FDD: Cat4 загрузка:150 Мбит/c/пересылка:50 Мбит/c @20M BW

UMTS: DCHSPA+:42/5,76 Мбит/c;21M/5,76 Мбит/c;14M/5,76M

HSUPA:7,2 M/5,76M

2G: Пакетная передача данных EDGE до 236,8 кбит/с

Гнездо для карты MicroSD  Есть

Интерфейс внешней антенны  CRC-9*2

Разнесенный прием  Есть

Операционная система  ОС: WindowsXP,Vista,Windows7/8,MAC, Win Blue

Характеристики переходника:

Разъем к модему CRC9 1 шт.

Разъем к антенне SMA

Кабель: RG174U

Длина кабеля:10сm

Электрические и механические характеристики PETRA Broad Band

Рабочий диапазон частот, МГц 1700-2700

Усиление в диапазоне GSM1800, dBi 12,5

Усиление в диапазоне 3G (1,9-2,2ГГц), dBi 13-13.5

Усиление в диапазоне WIFI (2.4ГГц), dBi 15

Усиление в диапазоне 4G (LTE), dBi 15,5

Ширина ДН в Н-плоскости, град 30

Ширина ДН в Е-плоскости, град 30

Уровень боковых лепестков, не более -14 dB

Уровень кроссполяризации, не более -25 dB

Входное сопротивление, Ом 50

КСВ в диапазоне GSM1800, не более 2,0

КСВ в диапазоне 3G/4G/WIFI, не более 1.4

Допустимая мощность, Вт 50

Поляризация вертикальная/горизонтальная

Масса, г 1000

Крепление мачта диаметром 20-52мм

Габаритные размеры, м 0,24х0,24х0,06

Допустимая скорость ветра, м/сек 50

Разъем N-female

Материал защитной коробки ABS-пластик с защитой от  ультрафиолетового излучения

Материал экрана сталь

Материал крепления сталь

Защитное покрытие порошковая полимерная краска

Вес :1 кг

Размер :240х410х60мм

Диапазон связи :GSM 1800/3G 2000/LTE 2600/Wi-fi 2400

Разъем (серия) :N

Тип антенны :Панельная направленная

Усиление Дб :12,5-15,5 дБ

Усиление 3G и 4G сигнала: выбираем антенну, кабели, разъемы

Из-за огромного разнообразия довольно трудно выбрать конкретную модель антенны. В данной статье вы узнаете о том, какую выбрать антенну для интернета, с учетом преимуществ, особенностей и недостатков различных типов данного оборудования.

Схема подключения оборудования

Если нужен доступ в интернет для персональных компьютеров (ПК), ноутбуков и смартфонов, то подойдет самая простая схема: антенна — модем — ПК. Модем можно подключить через USB-разъем к компьютеру, а посредством кабельной сборки и адаптера (пигтейла) к антенне.

Если у вас несколько устройств (компьютеры, телевизор, плеер, планшет и т.  п.), тогда потребуется роутер, а далее сигнал пойдет по WiFi или витой паре.

Учитывая такое многообразие комбинаций, представим обобщенную схему:

Антенна — Фидерная линия — Роутер/модем

Под «фидерной линией» подразумевается совокупность всех разъемов, кабелей, адаптеров и пр., служащая для соединения.

Чтобы выбрать оборудование, опирайтесь на критерии:

• соотношение качества (скорости приема/передачи) и стоимости;

• приемлемое качество приема при минимальных затратах на оборудование.

Разновидности антенн

Широкополосная или узкополосная?

Широкополосная антенна используется для приёма сигнала в разных частотных диапазонах при отсутствии возможности установки антенн по отдельности, на каждый диапазон. Если говорить о том, как работает антенна для модема, то когда появляется необходимость в одновременном приёме GSM-сигнала для голосовой связи и 3G/4G-сигналов для интернета, в данном случае модем будет в автоматическом режиме переключаться на необходимый стандарт связи без продолжительных потерь. Однако есть и недостаток: при стабильном сигнале будут ловиться помехи, создаваемые голосовой связью, 4G-сигналом, а также интерференцией сигналов разнообразных источников, которые лежат в широком диапазоне частот антенны.

Типы антенн

Антенны делятся на следующие типы:

• Облучатель для спутниковых тарелок;

• Панельная, широкополосная;

• «Волновой канал» (Яги), антенна с ограниченной полосой усиления сигнала.

Облучатели, устанавливаемые на место конвертеров на спутниковых антеннах, предназначены для приема сигнала в условиях прямой видимости до БС (базовая станция) на границе обслуживаемой зоны. Если говорить о том, как выбрать оптимальное направление для 3G антенны такого типа, то здесь важно точно знать местоположение передающей соты и рельеф местности. Для применения требуется «тарелка» стороннего производства, диаметр которой выбирается с учетом требуемого усиления. Достоинством является возможность достижения максимального усиления сигнала. К недостаткам относятся: необходимость крайне точного позиционирования антенны на сотовую вышку как в вертикальной плоскости так и в горизонтальной на высоте не менее 3 метров. Антенну не достаточно просто закрепить на мачту, так как даже средний ветер будет менять ее точное положение и ухудшать прием. Крепеж лучше всего делать только к стене.

Панельные антенны и Яги имеют некоторые сходства:

• они направленные;

• достаточно высокий КУ (коэффициент усиления) в рабочем диапазоне.

Имеется важное отличие в виде ощутимо большей неравномерности усиления в рабочем частотном диапазоне у Яги.

Яги более дешевые и легкие решения, которые применяются в узкой полосе частот. Таким образом, антенна Яги не может усиливать сигнал одновременно, например, в полосе 3G и 4G. Так как эти частоты “нарезаны” кусками в диапазоне от 1600 до 2600 МГц. А в некоторых областях они залазят и в диапазон от 450 — 900 Мгц, включая GSM канал.

В настоящее время панельные широкополосные направленные антенны практически завоевали рынок бытовых 3G и 4G усилителей интернет сигнала. Достаточно широкая диаграмма направленности позволяет незаморачиваться с поиском профессионалов для их настройки. Стоимость самих панельных 4G антенн невысока и определяется их размерами, коэффициентом усиления и поддержкой стандарта MIMO/

MIMO или нет?

По сути, MIMO — это 2 антенны в едином корпусе, развернутые под углом 90 градусов относительно друг друга. Для увеличения пропускной способности в стандарте передачи данных применяется горизонтальная и вертикальная поляризация. Это позволяет увеличить скорость приема и передачи данных. Технология поддерживается в стандарте 4G.

В 3G-сети задействованы тысячи базовых станций без MIMO и порой пропускная способность может снизиться, а потому технология по большей части актуальна только для 4G.

Входное сопротивление

Выбор антенны по входному сопротивлению зависит от кабеля для фидера. Кабели 75 Ом ощутимо дешевле, однако некоторые марки не уступают по характеристикам кабелям 50 Ом.

Производители модемов и роутеров рекомендуют кабели 50 Ом, поэтому техника снабжается соответствующими разъемами, а потому при подключении кабеля с другим волновым сопротивлением возникают небольшие потери. Для кабельных трасс 5-10 м можно смело использовать 75-омный кабель. На 15 метровом отрезке потери если и будут, то не очень существенными, поэтому здесь стоит использовать хорошие кабели с оплеткой 64% — 96% экрана. На отрезке от 20 м. лучше использовать или предыдущий кабель, или применять кабельные сборки из радиотехнического кабеля, можно недорогого типа RG-58. Если трассу тянете более 30 метров стоит потратиться на 5D-FB.

Элементы фидерной линии

Фидер — совокупность адаптеров, кабелей, модемов и антенн. Факторы при выборе фидера:

• сведенные к минимуму потери сигнала с разумными ограничениями на цены компонентов;

• минимальные расходы на фидер при ограничении на величину потерь.

Гермобокс

Гермобокс — альтернатива фидеру, но отличается отсутствием потерь сигнала. Можно расположить антенну в одном месте, где есть сигнал от оператора, даже за несколько десятков метров от ПК.

Однако есть и ряд недостатков:

1. Длина кабеля USB максимум 10 метров.

2. Ограничения в использовании, связанные с температурным режимом (зависания при перегреве, замерзание).

3. Неудобство в эксплуатации.

Такие антенны дороже обычных, что компенсируется экономией на кабелях и отсутствием потерь.

Кабели

При выборе кабеля стоит учитывать следующее:

• Чем больше толщина кабеля, тем меньшими будут потери;

• Два экрана лучше, чем один;

• При куда более плотном плетении снижаются потери;

• Кабель со сплошным полиэтиленом имеет большие потери по сравнению с вспененным центральным диэлектриком;

Разъемы

Стандартный F-разъем, как правило, функционирующий на частотах до 1-2 ГГц, характеризуется заметным КСВ и накладывает ощутимый отпечаток на коэффициенты усиления и шума антенны.

Адаптеры для подключения к модему

Пигтейлы предназначены для подключения самой кабельной сборки к роутеру/модему, так как любой основной кабель (50 или 75 Ом) слишком грубы и негибки по отношению к самому USB модему, даже самый тонкий среди них RG-58. В принципе встречаются разъемы SMA/TS-9 применение которых с одной стороны снижает потери в дополнительном шнурке, с другой стороны, это почти всегда заканчивается выламыванием USB-порта в ноутбуке или роутере. В более мобильном ноутбуке значительно чаще.

Source Внешняя антенна Wi-Fi dBi для планшета Android on m.alibaba.com

Планшет Android внешний высокий dBi антенна wifi

Описание:

Изображение продукта для планшета Android внешний высокий dBi антенна wifi:

Производитель для планшета Android внешний высокий dBi антенна wifi:

Сертификация для планшета Android внешний высокий dBi антенна wifi:

Упаковка и доставка для планшета Android внешний высокий dBi антенна wifi:

Детали упаковки: пластиковые пакеты в картонной коробке

Срок поставки: в течение 3-7 дней после получения оплаты

Экспресс-Доставка: DHL, UPS, FedEx, TNT и так далее

В том случае, если какие-либо товары способен удовлетворить ваши запросы, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Мы уверены, что ваш ответ или требование быстро привлечет внимание.

Входное сопротивление — антенна — Большая Энциклопедия Нефти и Газа, статья, страница 4

Входное сопротивление — антенна

Cтраница 4

Как правило, входное сопротивление антенны отличается от волнового сопротивления линии, и поэтому всегда существует отраженная от нагрузки электромагнитная волна. Для устранения этой отраженной волны в линию вводят какой-либо реактивный элемент, не поглощающий энергии. Тогда в добавление к отраженной от антенны волне появляется еще волна, отраженная от реактивного элемента.  [46]

При правильном согласовании входное сопротивление антенны должно быть равно входному сопротивлению кабеля снижения, которое в свою очередь должно быть равно входному сопротивлению телевизора.  [48]

Согласующее устройство преобразует входное сопротивление антенны в сопротивление, близкое или равное волновому сопротивле-ниюфидерной линии. Симметрирующее устройство одновременно осуществляет и согласование антенны с фидерной линией.  [49]

Если требуется определить входное сопротивление антенны, го необходимо с помощью формулы (2.133) пересчитать сопротивление излучения ко входным клеммам антенны.  [51]

В большинстве случаев входное сопротивление антенны, являющейся нагрузкой фидера, отличается от волнового сопротивления питающего фидера.  [52]

В этой схеме входное сопротивление антенны ZA RA — — ixA включено во втором контуре, который связан с первым контуром, имеющим, кроме катушки L, связанной магнитным потоком с катушкой L2, реактивное сопротивление хнаст.  [53]

Комплексные сопротивления, например входные сопротивления антенн, изменяются в зависимости от частоты. Здесь стрелкой показано направление, в котором увеличивается частота. Только в пределах небольших диапазонов в виде исключения возможно движение в обратном направлении. Эти полученные экспериментально результаты можно подтвердить строгими теоретическими выводами, что, однако, вышло бы за рамки настоящей работы.  [54]

Как осуществляется контроль входного сопротивления антенны и коэффициента асимметрии симметричных антенн.  [55]

Весь комплекс измерения входного сопротивления антенны методами, описанными выше, представляет собой весьма продолжительную и утомительную работу. Ускоряют и облегчают процесс измерений методы автоматического измерения.  [57]

Кривая реактивной составляющей входного сопротивления тонких антенн подобна соответствующей кривой длинной линии.  [59]

В этом случае изменяется входное сопротивление антенны. Kpoj ме того, необходимо иметь в виду, что в этом варианте антенна не может работать на высших гармониках.  [60]

Страницы:      1    2    3    4    5

Выбираем усилитель сотовой связи

Несмотря на глобальное развитие сотовых технологий и повсеместное распространение мобильной связи, на картах городов, поселков и дачных обществ по-прежнему остается множество «белых пятен» — областей со слабым покрытием станциями мобильных операторов.

В свободной продаже можно встретить системы усиления сотовой связи и мобильного интернета различного конструктивного исполнения, цены и заявленных возможностей. В этой статье мы попробуем разобраться, какие характеристики определяют производительность оборудования и какие дополнительные функции и аксессуары способны упростить процесс эксплуатации системы и обеспечить наиболее качественную и стабильную связь.

При выборе системы усиления сотовой связи необходимо помнить, что для корректной работы репитера необходим хотя бы минимальный уровень сигнала в месте монтажа уличной антенны. При полном отсутствии сигнала репитеру попросту нечего будет усиливать.

В общем случае комплект для усиления сотовой связи состоит из следующих элементов:

• Репитер
• Внешняя антенна (уличная)
• Внутренняя антенна (комнатная)
• Кабельные сборки

К каждому компоненту системы усиления предъявляются строгие требования по совместимости и обеспечению требуемых технических характеристик. Процесс установки усилителя связи требует строгого соблюдения правил, изложенных в комплектных паспортах и руководствах пользователя.

Репитер

Репитером называют активный усилитель сигнала сотовой связи и мобильного интернета. Разнообразие моделей, представленных сегодня на рынке, поражает воображение. Технические характеристики существенно разнятся в зависимости от стоимости аппарата, и бывает сложно разобраться, чем один усилитель отличается от другого. Для четкого понимания, подойдет ли тот или иной репитер для решения определенной практической задачи, необходимо глубокое понимание вопроса.

Широкополосные, однополосные и селективные репитеры

Под каждый стандарт связи выделен определенный частотный диапазон, разделенный на более узкие промежутки, — так называемые полосы канала.

Широкополосный репитер — наиболее распространенный тип усилителя, поддерживающий все полосы в обозначенном стандарте связи. Например, 3G-усилитель, в описании которого указана поддержка стандарта UMTS-2100, будет обрабатывать данные в диапазонах частот 1920–1980 МГц (передача сигнала) и 2110–2170 МГц (прием сигнала). Набор полос уникален для каждого стандарта связи и строго регламентируется действующим законодательством в области радиовещания.

Однополосные репитеры усиливают лишь определенные полосы и подходят для приема сигнала только определенных операторов связи. Однополосный репитер может качественно усилить сигнал оператора МегаФон и быть непригодным для использования в сетях Билайн. Сегодня такие устройства встречаются в продаже достаточно редко.

Селективные репитеры представляют собой широкополосные устройства с возможностью ручной калибровки и выделения определенной рабочей полосы. Данный тип репитеров эффективен для настройки работы с каким-либо одним оператором (на выбор пользователя): сигналы прочих (не выбранных) операторов при этом отсекаются и игнорируются усиливающим оборудованием. Селективные репитеры дороже обычных широкополосных и имеют цифровой или программный интерфейс управления.

Аналоговые, цифровые и оптические репитеры

Аналоговые репитеры — наиболее распространенный тип усилителей сотовой связи. Они просты, надежны и содержат минимум настроек для нормальной работы системы усиления. Управление осуществляется с помощью расположенных на корпусе устройства органов управления. Аналоговые репитеры не поддерживают функции удаленного управления и не оснащены встроенным цифровым или программным интерфейсом, что может затруднить управлением сложных систем на основе большого количества усилителей.

Цифровые репитеры — более сложные устройства, поддерживающие настройку с помощью компьютера и удаленное управление. С помощью программного интерфейса доступна настройка большого числа параметров усиления, а также управление группами репитеров, работающих в единой системе усиления (например, системе крупного ТРЦ или промышленного предприятия). Многие цифровые репитеры относятся к селективным, то есть поддерживают выбор определенной рабочей полосы частот.

Оптические репитеры — разновидность усилителей, способных передавать высокочастотный сигнал по оптоволоконной линии. В отличие от обычных репитеров, передающих сигнал по коаксиальным кабелям, оптические репитеры позволяют обеспечить расстояние между принимающей и раздающей антеннами до 20 км. Столь специфические требования к схеме установки антенн встречаются редко, поэтому оптические репитеры используются только на специальных объектах. Репитеры такого типа сложны в производстве, относятся к верхнему ценовому сегменту устройств и применяются лишь в профессиональной сфере.

Поддерживаемые диапазоны и стандарты

Однодиапазонные усилители — репитеры, предназначенные для работы в одном частотном диапазоне. Такой тип усилителей является наиболее базовым, поскольку ограничивает пользователя в наборе поддерживаемых стандартов сотовой связи. Однодиапазонные репитеры можно рекомендовать лишь как бюджетное решение для улучшения качества сигнала заведомо известного стандарта c определенной частотой.

Мультидиапазонные усилители — репитеры, усиливающие сигнал нескольких стандартов связи в нескольких частотных диапазонах. В таблице ниже приведены частотные диапазоны и стандарты, используемые крупными операторами связи в России.

В России сотовые операторы могут использовать все вышеперечисленные частотные диапазоны. Но для решения проблем с качеством сотовой связи и мобильного интернета, как правило, достаточно усилить 2–3 наиболее востребованных диапазона, поскольку усиление остальных или невозможно (нет исходного сигнала в текущем местоположении) или нецелесообразно (клиент не будет использовать все стандарты). Также следует помнить, что цена репитера возрастает пропорционально числу усиливаемых частотных диапазонов, и универсальный 5-диапазонный репитер будет стоить в 5 раз дороже однодиапазонного.

Дело в том, по конструктивному исполнению мультидиапазонные репитеры представляют собой несколько однодиапазонных модулей, размещенных в одном корпусе и работающих с одними и теми же принимающими и раздающими антеннами (антенны должны поддерживать стандарты связи, усиливаемые репитером)

На данный момент наибольшее распространение получили двухдиапазонные репитеры, усиливающие пары стандартов GSM+3G и 3G+4G. С помощью таких мультидиапазонных репитеров можно одновременно повысить качество голосовой связи и мобильного интернета, что позволит одной группе абонентов общаться по телефону с высоким качеством связи, а другой — пользоваться высокоскоростным беспроводным интернетом со смартфонов, планшетов и ноутбуков.

Коэффициент усиления и выходная мощность

Представленные на сегодняшний день в продаже репитеры можно условно разделить на три класса по уровню усиления и на три класса по обеспечиваемой выходной мощности.

Одна из ключевых характеристик, фигурирующая в описании репитеров любого производителя, — коэффициент усиления (КУ). Это величина, измеряемая в логарифмических единицах — децибелах (дБ). Чем выше коэффициент усиления, тем более слабый сигнал может обработать и усилить до приемлемого уровня репитер.

• Начальный уровень усиления — от 60 до 65 дБ. Репитеры с заявленным коэффициентом усиления 60–65 дБ используются на объектах небольшой площади при наличии уверенного сигнала в точке установки уличной антенны. Такие репитеры рассчитаны на подключение 1–2 комнатных антенн и обеспечивают связь на площади 100–200 м².
• Средний уровень усиления — от 70 до 75 дБ. Репитеры со средним уровнем усиления используются при слабом входном сигнале в помещениях с большой площадью. Возможно подключение 3–4 комнатных антенн. Ориентировочная площадь покрытия — 200–400 м².
• Высокий уровень усиления — от 80 дБ. Устройства этого класса позволяют усилить очень слабый входящий сигнал и обеспечивают высокое качество связи на объектах площадью свыше 400 м². Возможно подключение большого числа комнатных антенн (6–8) для создания равномерного покрытия в нескольких помещениях.
• Промышленные репитеры — 90 дБ. Индустриальные решения для усиления сигнала в целом здании или на промышленных объектах площадью 10000 м² и более. Обычно используются с разветвленной сетью раздающих антенн и вспомогательных усилителей.

Выходная мощность — характеристика репитера, измеряемая в милливаттах (мВт), напрямую влияющая на площадь покрытия устройства. Усилители с низкой мощностью способны обеспечить уверенный прием сигнала в квартире, дачном доме или небольшом офисе. Мощным репитерам по силам справиться с объемом ангара или подземного паркинга бизнес-центра.

Иногда выходная мощность указывается в дБм (децибел-милливатты): в отличие от мВт, данная величина является логарифмической. Для перевода дБм в мВт рекомендуется воспользоваться специальными калькуляторами.

По мощности репитеры можно условно разделить на три класса:

• 50–100 мВт (17–20 дБм) — репитеры низкой мощности, которые рекомендуется использовать в небольших дачных домах, коттеджах и квартирах;
• 100–320 мВт (20–25 дБм) — репитеры средней выходной мощности. Оптимальный вариант для небольших предприятий, офисов и складов;
• 500–2000 мВт (27–33 дБм) — репитеры высокой мощности, используемые в помещениях большой площади со сложной планировкой;
• 5000–10000 мВт (37–40 дБм) — промышленные репитеры для усиления сигнала в целом здании или на крупных производственных объектах.

Сопротивление (импеданс)

50 Ом — наиболее распространенный показатель сопротивления в современных системах усиления сотовой связи. Помимо репитера, такое же сопротивление имеют подключаемые антенны, кабельные сборки, переходники и разъемы. Использование единого сопротивления позволяет избежать рассогласования электротехнических параметров цепи, снизить потери передаваемого сигнала (по мощности и качеству) и обеспечить легкость монтажа, эксплуатации и обслуживания системы усиления.

75 Ом — исходно телевизионный стандарт, который изредка используются в системах усиления сотовой связи. Основное преимущество — более доступные по цене разъемы, кабель и переходники (иногда используются телевизионные комплектующие).

Регулировка усиления сигнала и управление

В зависимости от модели и ценовой категории, репитер может быть оснащен системой ручной регулировки усиления. Необходимость снижения номинального усиления диктуется условиями радиочастотной обстановки в том или ином месте установки оборудования. Чрезмерная мощность в канале Uplink (от репитера в сторону базовой станции) может отрицательно сказываться на оборудовании операторов сотовой связи. Завышенный показатель усиления в сторону устройств-абонентов (Downlink) также нежелателен, поскольку иногда может привести к «закольцовке» (самовозбуждению репитера) или переусилению (при очень сильном входном сигнале).

Модели начального уровня, как правило, не имеют ручной регулировки усиления. Для изменения их выходной мощности рекомендуется использовать отдельные устройства — аттенюаторы.

Более дорогие модели репитеров оснащаются системами ручной регулировки (РРУ), позволяющей добиться оптимальной производительности устройств. Помимо ручной регулировки, большинство современных моделей (даже бюджетных) имеют автоматическую регулировку усиления (АРУ), что позволяет избежать перегрузки сигнала и «закольцовки» (ситуация, когда сигнал комнатной антенны настолько силен, что улавливается уличной, и наоборот).

Ручное управление может осуществлять как с помощью клавиш, реле или переключателей на корпусе репитера, так и с помощью кнопок (в зависимости от модели усилителя). Более дорогие модели оснащены экраном или дисплеем для отображения текущих параметров усиления, бюджетные — светодиодными индикаторами. Основное назначение индикаторов — отразить текущий режим работы устройства и предупредить опасность возникновения закольцовки.

Что такое бустер?

Бустер представляет собой дополнительный (дочерний) усилитель, используемый совместно с основным репитером. Основной репитер осуществляет прием сигнала от базовых станций, усиление и ретрансляцию на заданной территории. Бустер может быть подключен с помощью кабеля к репитеру для создания дополнительной зоны трансляции усиленного сигнала. Бустеры имеют малую мощность в направлении репитера и большую — в сторону абонентских устройств для обеспечения заявленной площади покрытия. Производители нередко называют свои бустеры линейными и магистральными усилителями.

Приобретение и установка бустера обходится гораздо дешевле, чем задействование на объекте второй полноценной системы усиления на базе репитера. Обратите внимание, что бустер не может заменить полноценный репитер и эксплуатируется лишь в паре с основным усилителем.

Индивидуальный проект или готовое решение?

Производители репитеров и комплектующих для систем усиления сотовой связи нередко предлагают готовые решения — подобранные под те или иные задачи комплекты, включающие в себя все необходимое для подключения и эксплуатации системы усиления. Основное преимущество готовых решений — полная совместимость оборудования. Установка комплекта не требует от пользователя глубоких познаний в области радиосвязи и мобильных технологий. Готовые решения находят широкое применение на дачах, в пригородных домах и квартирах. Комплекты усиления связи можно рекомендовать как рентабельное и эффективное решение для типовых проектов.

Индивидуальные проекты подразумевают наличие специфических требований к системе усиления или нетиповых условий эксплуатации. К таким случаям относится оснащение крупных коммерческих объектов, необходимость применения бустеров или разработка проектной документации. Неравномерная радиообстановка (более мощный сигнал одних операторов на фоне других) также заставляет обратиться к специалистам.

Привлечение высококвалифицированного персонала при подборе оборудования и монтаже системы усиления позволяет добиться высокой эффективности усиления. Специалисты производят монтаж и настройку антенн и прочего оборудования в строгом соответствии с правилами установки и с учетом специфики объекта.

Цена репитера

Ценообразование репитеров достаточно демократично: как правило, более дорогие модели имеют лучшие технические характеристики и гибкую систему настройки параметров усиления. Универсальные репитеры поддерживают все используемые частотные диапазоны и способны усилить сигнал всех стандартов сотовой связи и мобильного интернета.

Бюджетные решения оснащаются минимумом возможности настройки и, как правило, обладают невысоким коэффициентом усиления и скромной выходной мощностью.

Внешняя (уличная) антенна

Эксплуатация репитера подразумевает обязательное подключение внешней антенны, монтируемой на улице и направляемой в сторону базовой вышки оператора. При подборе антенны необходимо учитывать совместимость частотных характеристик антенны и репитера, а также доступные по месту установки стандарты сотовой связи.

Для монтажа уличных антенн используются кронштейны и метизы, обеспечивающие надежную фиксацию антенн на крышах зданий, стенах и мачтах. При помощи кронштейнов обеспечивается правильное позиционирование антенны в пространстве относительно базовой станции сотовой связи.

Конструктивное исполнение и диаграмма направленности

По диаграмме направленности антенны можно разделить на круговые и направленные. Круговые обеспечивают равномерную приемопередачу сигнала на 360°. Такие антенны чаще используются на нестационарных объектах (на транспорте, вендорных аппаратах), и это связано с тем, что объект может менять свое местоположение относительно базовых станций оператора.

Направленные антенны имеют индивидуальную для каждой модели диаграмму направленности. Такие антенны помогают более точно «сфокусироваться» на приеме сигнала со стороны базовой станции. Для стационарных объектов рекомендуются именно направленные антенны.

Конструктивные исполнения уличных антенн разнообразны. При достаточной мощности сигнала (в черте города) могут использоваться простейшие штыревые антенны с круговой диаграммой направленности. Более эффективны антенны типа «волновой канал» («елочка»), используемые для приема одного диапазона. Волновые каналы могут поставляться как в открытом исполнении (когда пользователь видит металлическую антенну), так и в закрытом — в кожухе, предохраняющем антенну от погодных явлений и птиц.

Панельные антенны представляют собой скрытую под кожухом синфазную решетку, позволяющую обеспечить высокое качество приемопередачи сигнала. В зависимости от модели могут использоваться решетки различных конфигураций с большим или меньшим коэффициентом усиления и рабочим углом.

Наконец, параболические антенны — наиболее эффективные решения, представляющие собой (упрощенно) спутниковую «тарелку», направляемую на вышку сотового оператора.

Коэффициент усиления антенны

Коэффициент усиления — один из основных показателей производительности антенн, логарифмическая величина, измеряемая в дБи (изотропный децибел). Чем выше коэффициент усиления, тем более слабый сигнал способна «уловить» антенна. Антенны с высоким коэффициентом усиления используются на значительном удалении от базовой станции оператора.

Например, круговая антенна FREGAT с коэффициентом 6 дБи отлично подойдет для использования на транспорте, свободно перемещающемуся по городу. Небольшого коэффициента усиления достаточно для приема сигнала станций оператора. В свою очередь, антенна SOTA-6 с коэффициентом усиления до 15 дБи рекомендуется для установки на даче: она прекрасно принимает сигнал от удаленной базовой станции.

Внутренняя (комнатная) антенна

Внутренняя антенна отвечает за трансляцию усиленного репитером сигнала до конечных устройств-абонентов (мобильных телефонов, смартфонов, модемов). Устанавливаются такие антенны в помещениях. Как и внешние, комнатные антенны могут быть направленными или круговыми. Круговые рационально монтировать в центре помещения для равномерной трансляции сигнала. Направленные панельные антенны устанавливаются на стене помещения и транслируют сигнал согласно заявленной производителем диаграмме направленности.

Конструктивное исполнение внутренних антенн в целом аналогично исполнению внешних, однако первые не оснащаются защитой от погодных условий и не предназначены для размещения на улице.

Кабельные сборки

Соединение репитера с внешней и внутренней антеннами осуществляется с помощью кабельных сборок. При выборе сборок необходимо выбрать длину, обеспечивающую достаточный разнос антенн друг от друга.

На качество транспортировки сигнала влияет качество используемого кабеля и разъемов. Рекомендуется выбирать сборки на основе кабеля диаметром от 7 мм, например, 5D-FB или 8D-FB. В качестве бюджетной замены можно использовать кабель RG-58. Оптимальная длина кабельной сборки — 10–20 м в зависимости от мощности репитера.

Итоги

При покупке усилителя сотовой связи рекомендуем остановить ваш выбор на готовом комплекте. Комплект подбирается исходя из того, сигнал каких стандартов вам нужно усилить. Это может быть GSM, DCS, 3G, 4G или их сочетание.

Второй основной параметр — это коэффициент усиления репитера.

Для 100 м² — 65 дБ, для 200 м² — 70 дБ, для 300 м² — 75 дБ, для 400 м² — 80 дБ.

Примеры комплектов:

• BS-GSM-65-kit — базовый набор для усиления голосовой связи GSM для квартир, домов в деревне.
• BS-3G-65-kit — универсальное решение для городской среды, где функционируют сети третьего поколения (3G).
• BS-3G-75-kit — также универсальный (3G) усилитель, но рассчитанный на
• большую площадь покрытия. Справится за городом при слабом входном сигнале.
• BS-DCS/3G-70-kit — двухдиапазонное решение для города, поддерживающее голосовую связь и мобильный интернет в канале 3G, а также сети второго поколения GSM-1800 и скоростной интернет 4G (LTE-1800). Площадь покрытия до 300 м².
• BS-DCS/3G/4G-80-kit — сверхмощный комплект для усиления всех актуальных стандартов связи.

Пассивный модуль высокой плотности 1575R-A внутренняя Gsm Wifi Внешняя Gps антенна для планшета Android

1. Применение

·Используется для системы 1575,42 МГц (GPS/GSM).

· Это своего рода активная антенна, используемая для глобального позиционирования системы отслеживания транспортного средства.

2. Особенности

· Хороший внешний вид.

· С низким уровнем шума производительности усилителя.

· С высоким коэффициентом усиления,Нижний VSWR, сильно анти-помехи,Гарантируйте чувствительность приемника системы.

· Оптимизированный Размер, Легкий вес, малый размер, низкий профиль.

· Легко устанавливается и маскируется.

3. Спецификация

Пассивный модуль высокой плотности 1575R-A внутренняя Gsm Wifi Внешняя Gps антенна для планшета Android

4. Как выбрать антенну?(Ссылка факторов)

1). Подтвердите антенна частоты:

Общая частота: 4G/3G/2,4G/GSM/CDMA/RFID/GPS/1,2G/3,5G/5,8G/Lora/450 MHz/433 MHz и т. Д.

2). Коэффициент усиления антенны: Чем выше усиление антенны, тем лучше усиление сигнала.

3). Интерфейс антенны:Общий интерфейс имеет N, SMA, FME, IPEX, F, IEC и т. Д.

В зависимости от вашей детальной ситуации, пожалуйста, выберите соответствующий интерфейс.

4). Кабель: Более длинный кабель может быть установлен в более подходящем месте, но это приведет к затуханию сигнала.

     Мы предоставляем индивидуальный кабельный бизнес, поэтому мы можем помочь выбрать нужную длину и различные интерфейсы.

Пассивный модуль высокой плотности 1575R-A внутренняя Gsm Wifi Внешняя Gps антенна для планшета Android

1. Наша миссия

Профессиональный, концентрированный, лучшее качество, лучший сервис, ответственный за клиентов.

2. Преимущества для вас

1) Полная расценка по вашему требованию будет предложена в течение 24 часов.

2) предоставьте вам профессиональное беспроводное решение.

3) образцы будут доставлены в течение 3-7 дней для большинства продуктов.

4) команда дизайнеров-работники дадут вам идеи для ваших необходимых продуктов.

3. Способ оплаты

Мы принимаем Alibaba кредитное страхование, T/T (банковский перевод), Western Union, Paypal, T/L и т. Д.

4. Гарантия

1) Гарантия качества продукции в течение 12 месяцев.

2) Мы обеспечиваем всестороннее послепродажное обслуживание, и фокусируем на потребностях клиентов в каждой детали.

В1: вы фабрика или торговая компания?

A1: Мы являемся производителем, и наша фабрика расположена в городе Шэньчжэнь.

В2: не могли бы вы сделать продукты в качестве нашей спецификации, предоставляющей OEM & ODM сервис?

A2: Да. Наша компания OEM & ODM имеет профессиональную команду инженеров, которые могут проектировать продукты в соответствии с вашими спецификациями.

В3: Могу ли я получить образцы для тестирования перед размещением заказа?

A3: Да, мы приветствуем заказ образца для тестирования и проверки качества. Доступны смешанные образцы.

В4: Какова наша гарантия?

A4: наша гарантия 12 месяцев, если у вас есть какие-либо проблемы во время использования, пожалуйста, не стесняйтесь связаться с нами.

В5: сколько времени занимает ведущее время?

A5: в течение 1*20 GP около 25 дней после получения депозита, 1 * 40HQ 35 дней.

В6: какой способ оплаты вы можете принять?

A6: T/T (банковский перевод), Alibaba страхование кредита, Western Union, Paypal и т. Д.

В7: как продолжить заказ антенн?

А7: во-первых, дайте нам знать ваши требования или применение.

Во-вторых, мы цитируем согласно вашим требованиям или нашим предложениям.

В-третьих, Клиент подтверждает образцы и места депозита для официального заказа.

В-четвертых, мы организуем производство.

Похожие товары

2021 Latest SYMA S111G RC Helicopter 3.5CH LED Light Attack Marines Easy Control Aircraft With Gyro Shatterproof Children Toys

Фабричная цена, 1ZZ автомобильный длинный блок двигателя 1ZZ-FE, неизолированный двигатель 1,8 л, длинный блок для Toyota COROLLA CELICA auto assy

Кухонная Домашняя мини Пищевая силиконовая складная телескопическая воронка

Радиоуправляемый самолет, доступно четыре цвета, самолет с дистанционным управлением, игрушка с инфракрасной индукцией, летающие игрушки

Пусковой двигатель Kubota 12 В 11 Т 645 кВт для мини-погрузчика 763 T190 773 643 753 743 228000-5810 228000-5811 TR70067

Крутая игрушка, мини-Дрон, инфракрасный индукционный Радиоуправляемый Дрон синего цвета, легкое в эксплуатации забавное взаимодействие, радиоуправляемые игрушки для детей

Китайский производитель, мини кухонные инструменты для выпечки, силиконовая Складная воронка, Складная воронка

Горячий инструмент для приготовления пищи Экологически чистая силиконовая резиновая воронка со складным

_W5BIG Векторный анализатор импеданса антенн 4170

Новая гибкая медицинская компактная антенна: проектирование и анализ

Представлены некоторые результаты по встроенным антеннам для медицинских систем беспроводной связи. Медицинская телеметрия может успешно помочь в медицинской диагностике. Например, вы можете лучше определить местонахождение пораженного участка, наблюдая за температурой внутри человеческого тела. Чтобы установить эффективные беспроводные соединения в такой среде, особое внимание следует уделить конструкции антенны.Он должен быть низкопрофильным, очень маленьким независимо от рабочей частоты — 434 МГц в диапазоне ISM, безопасным и экономичным. Конструкция рассматриваемой антенны предлагается на основе простой модели. Этот подход был продемонстрирован для компактной гибкой антенны с коэффициентом 10 по отношению к полуволновой антенне, свернутой внутри съедобной таблетки. Определяются измеренные и рассчитанные характеристики импеданса и радиационные характеристики модифицированного пятна. Было обнаружено отличное согласие между экспериментом и теорией.

1. Введение

Медицинские приложения выиграли от недавних исследований в области миниатюрных систем беспроводной связи. В зависимости от рабочих частот одной из основных проблем является создание очень маленьких антенн; это должно было сделать эти коммуникационные системы имплантируемыми или потребляемыми в человеческом теле. Были исследованы различные типы компактных антенн [1–7]. Тем не менее, иногда довольно сложно спроектировать предлагаемые антенны одного и того же типа, когда рабочая частота или доступное пространство различаются.На самом деле, никаких правил проектирования в помощь инженерам не дано.

В случае системы мониторинга пищеварения требуется проглатываемая капсула небольшого размера. Поэтому все системы мониторинга должны быть внедрены внутри желаемой таблетки.

Например, мы можем оставить классическую использованную таблетку, как показано на Рисунке 1. Допустимое пространство очень ограничено. Это особенно верно, когда не только антенна, но и другие активные части (батареи, датчики и т. Д.) Системы связи встроены в таблетку.

 ============ Радиационные характеристики ==============
Резонансная частота: 10,08 ГГц
Входная мощность: 1.44 нВт
Допустимая мощность: 1,44 нВт
Излучаемая мощность: 1,44 нВт
Эффективность излучения от входной мощности: 100%
Эффективность излучения от принятой мощности: 100%
Максимальная направленность: 7,95 дБ
Общее реализованное усиление: 7,95 дБ

  │ ┌──────────────────────────────
│ РАБОЧАЯ ЧАСТОТА........... {МГц} 435 │ │
│ ДЛИНА ОТРАЖАТЕЛЯ .............. {м} .345 │ УСИЛЕНИЕ ВПЕРЕД = 11,29 дБи │
│ ДЛИНА ЭЛЕМЕНТА ПИТАНИЯ ............ {м} .33 │ │
│ РАССТОЯНИЕ ОТРАЖАТЕЛЯ ............. {м} .086000 │ ОТНОШЕНИЕ F к B = 72,24 дБ │
│ КОЛИЧЕСТВО ДИРЕКТОРОВ 7 Rfl EL ДИАМ. {Мм} 5 │ │
│ D 1 SP {m} .069000 D 1 LEN {m} .315 │ ВХОДНОЕ СОПРОТИВЛЕНИЕ = │
│ D 2 SP {m} .081000 D 2 LEN {m}.296 │ 83,8 + j 26,6 Ом │
│ D 3 SP {m} .095000 D 3 LEN {m} .289 │ │
│ D 4 SP {m} .112 D 4 LEN {m} .282 │ ДЛИНА МАССЫ = 0,91 м │
│ D 5 SP {m} .131 D 5 LEN {m} .259 │ │
│ D 6 SP {m} .155 D 6 LEN {m} .254 └─ F4: Оптимизировать ───── F6: BW ─┤
│ D 7 SP {m} .181 D 7 LEN {m} .236 ┌─ F3: График ───── F5: Режим M ─┤


Отвод диаметром 40мм; Сложенный диполь.

================================================== ==============================

│ ┌───────────────────────────────
│ РАБОЧАЯ ЧАСТОТА........... {МГц} 435 │ │
│ ДЛИНА ОТРАЖАТЕЛЯ .............. {м} 0,351 │ УСИЛЕНИЕ ВПЕРЕД = 13,20 дБи │
│ ДЛИНА ЭЛЕМЕНТА ПИТАНИЯ ............ {м} .326 │ │
│ РАССТОЯНИЕ ОТРАЖАТЕЛЯ ............. {м} 0,087000 │ ОТНОШЕНИЕ F к B = 58,45 дБ │
│ КОЛИЧЕСТВО ДИРЕКТОРОВ 9 Rfl EL ДИАМ. {Мм} 10 │ │
│ D 1 SP {m} .069000 D 1 LEN {m} .314 │ ВХОДНОЕ СОПРОТИВЛЕНИЕ = │
│ D 2 SP {m} .079000 D 2 LEN {m}.304 │ 57,7 + j 23,1 Ом │
│ D 3 SP {m} .089000 D 3 LEN {m} .297 │ │
│ D 4 SP {m} .102 D 4 LEN {m} .294 │ ДЛИНА МОДУЛЯ = 1,20 м │
│ D 5 SP {m} .116 D 5 LEN {m} .285 │ │
│ D 6 SP {m} .133 D 6 LEN {m} .285 └─ F4: Оптимизировать ───── F6: BW ─┤
│ D 7 SP {m} .151 D 7 LEN {m} .278 ┌─ F3: График ───── F5: Режим M ─┤
│ D 8 SP {m} .173 D 8 LEN {m} .289 │ Вкладка: Steps El's │
│ D 9 SP {m}.197 D 9 LEN {m} .263 │ │


Отвод диаметром 50мм; сложенный диполь.

================================================== ===============================
