Th20594 схема включения. AT блок питания на TL494: устройство, принцип работы и сборка своими руками

Как устроен и работает AT блок питания на микросхеме TL494. Какие особенности имеет эта топология по сравнению с ATX. Как рассчитать и собрать такой блок питания самостоятельно. На что обратить внимание при разработке и тестировании AT-источника.

Особенности топологии AT блока питания

AT блоки питания отличаются от современных ATX-источников следующими ключевыми особенностями:

• Используют биполярные силовые транзисторы вместо полевых
• Имеют трехобмоточный трансформатор гальванической развязки (ТГР)
• Требуют схему запуска для старта работы
• Не имеют дежурного напряжения +5VSB
• Работают на более низкой частоте преобразования (около 36 кГц)

Эти отличия делают схемотехнику AT блоков питания более сложной, но при этом они остаются надежными и эффективными источниками.

Принцип работы трансформатора гальванической развязки

Ключевой элемент AT блока питания — трансформатор гальванической развязки (ТГР). Он выполняет следующие функции:

• Обеспечивает развязку силовой и управляющей части
• Формирует ток базы для силовых транзисторов
• Создает положительную обратную связь по току нагрузки
• Позволяет контролировать ток первичной обмотки

Третья обмотка ТГР создает положительную обратную связь — чем больше ток нагрузки, тем сильнее открываются силовые транзисторы. Это позволяет оптимизировать режим их работы.

Схема запуска AT блока питания

Для запуска AT блока питания используется простая схема на двух резисторах. Она работает следующим образом:

1. При включении через резисторы начинает поступать напряжение на базы силовых транзисторов
2. Из-за разброса параметров один из транзисторов открывается первым
3. Возникают колебания, которые через ТГР передаются на вторичную обмотку
4. Выпрямленное напряжение заряжает конденсатор питания микросхемы TL494
5. При достижении 8В TL494 включается и берет управление на себя

Такая схема обеспечивает надежный запуск блока питания при подаче сетевого напряжения.

Разработка печатной платы AT блока питания

При разработке печатной платы AT блока питания необходимо учитывать следующие моменты:

• Обеспечить достаточную толщину силовых дорожек
• Предусмотреть эффективный теплоотвод силовых компонентов
• Разделить силовую и управляющую части
• Минимизировать паразитные связи между узлами
• Учесть требования по электробезопасности и ЭМС

Для экспериментальных образцов допустимо изготовление платы методом ЛУТ. Для серийного производства рекомендуется заказывать платы на заводе.

Расчет и намотка трансформаторов

Трансформаторы — ключевые элементы AT блока питания. При их расчете и изготовлении важно:

• Правильно выбрать типоразмер магнитопровода
• Рассчитать количество витков обмоток
• Обеспечить качественную изоляцию между обмотками
• Использовать провод подходящего сечения
• Выполнить качественную намотку без перехлестов

Для расчета силового трансформатора удобно использовать специализированные программы. Параметры ТГР часто подбирают экспериментально.

Тестирование и настройка собранного блока питания

После сборки AT блок питания необходимо тщательно протестировать. Основные этапы:

1. Проверка работы схемы запуска
2. Контроль формы импульсов на базах силовых транзисторов
3. Измерение выходных напряжений на холостом ходу
4. Проверка работы под нагрузкой
5. Контроль температурного режима компонентов
6. Настройка выходных напряжений и защит

Особое внимание следует уделить проверке электробезопасности — качеству изоляции и работе защитных цепей.

Преимущества и недостатки AT блоков питания

AT блоки питания имеют ряд преимуществ и недостатков по сравнению с современными ATX:

Преимущества:

• Простота и надежность схемотехники
• Высокая ремонтопригодность
• Устойчивость к перегрузкам
• Низкая стоимость компонентов

Недостатки:

• Больший вес и габариты
• Отсутствие дежурного напряжения
• Более низкий КПД
• Худшие массогабаритные показатели

Несмотря на недостатки, AT блоки питания остаются востребованными в некоторых специализированных применениях.

Области применения AT блоков питания

Хотя AT блоки питания уже не используются в современных компьютерах, они по-прежнему находят применение в следующих областях:

• Промышленная автоматика
• Зарядные устройства
• Лабораторные источники питания
• Системы бесперебойного питания
• Силовая электроника

В этих сферах надежность и ремонтопригодность AT блоков питания часто оказываются более важными, чем современные стандарты.

Оригинальный 5 шт. ne602n NE602AN ne602 балансный смеситель интегральная схема DIP8

Описание

Здравствуйте, дорогой друг, Jin xing tai electronics co., LTD Добро пожаловать в магазин!

Бесплатная доставка & penanganan

1. Kita dapat mengirimkan barang ke seluruh dunia. Мы telah dikirim ke banyak negara misalnya: Украина, турки, Русия, Америка серикат, Итлей, спаньол, Perancis, iran dan sebagainya.

2. Barang murah, kita bisa mengirim kepada Anda melalui DHL, UPS, TNT, ems, cina surat pos udara.

Catatan: доставка melalui udara mail cina adalah cheappeest tetapi lambat. Jika Anda membutuhkan pengiriman tercepat, kami juga bisa lakukan untuk Anda, misalnya: FedEx, DHL, ems, biasanya 3-7days untuk sebagian besar negara. Если да мембрана пенгириман диперцепат, силахкан хубунги ками.

3. Kami biasanya mengirimkan paket oleh cina surat pos udara atau hongkong pos udara. Kami akan meng загрузите nomor pelacakan setelah mengirim, sebagian besar negara akan tiba paket dalam 12-25 hari kerja.

Umpan balik

Umpan balik positif sangat penting bagi kami.

Umpan balik negatif tidak dapat memechahkan masalah. Saya percaya bahwa komunikasi adalah cara terbaikan untuk menyelesaikan masalah.

Бесплатная доставка

Paket yang dikirim biasanya melalui pos udara, jika Anda ingin pengiriman cepat seperti DHL, ems, ups, FedEx, dll, silahkan hubungi kami untuk mendapatkan nasihat. Терима kasih!

Кембали

1. Pengiriman dan penanganan biaya tidak dapat dikembalikan.

2. Pembeli bertanggung jawab untuk biaya pengiriman produk yang dikeluarkan pengiriman kembali.

3. Mungkin memakan waktu hingga 7 hari kerja untuk memproses pengembalian Anda setelah kami menerima produk Anda.

4. Продукт Ян русак harus dikembalikan dalam waktu 7 hari dari tanggal Anda menerima pesanan Anda.

5. Untuk setiap pertukaran atau pengembalian dana, kita membutuhkan produk harus dalam kondisi aslinya, termasuk kotak, dan semua aksesoris. Pembeli bertanggung jawab untuk biaya pengiriman kembali.

6. Silahkan hubungi kami sebelum Anda kembali item, kami akan menawarkan return address yang benar.

Hubungi

1. Anda selalu dapat mengajukan pertanyaan apapun dan kami akan melakukan yang terbaikan untuk memberikan nasihat atau jawaban.

2. Silahkan hubungi kami sebelum meninggalkan umpan balik negatif atau netral. Kami akan bekerja dengan Anda untuk memecahkan masalah.

Umpan balik

1. Umpan balik Anda sangat penting bagi kami. Jika Anda puas dengan товар дан лаянан ками, силакан тинггалкан Ками umpan balik positif, dan kami akan melakukan hal yang sama untuk Anda.

2. Jika вы mengalami masalah selama proses Бесплатная доставка или masalah с такой же, как товар tersebut, толонг бери kami kesempatan для menyelesaikan masalah Дэн Кита jujur акана mencoba sebaik mungkin для menyelesaikan все masalah bagi вы версии включены mungkin.

Memesan

1. Untuk pelanggan русский, kita perlu nama lengkap Anda untuk pengiriman paket.

2. Untuk бразильский пелангган, jika Anda memilih ems, silakan beritahu kami nomor pajak Anda (cnpj no. atau cpf no.)

Для покупки товара Оригинальный 5 шт. ne602n NE602AN ne602 балансный смеситель интегральная схема DIP8 нажмите кнопку «купить сейчас». Если вы хотите купить другой товар из категории электронные компоненты и комплектующие или активные компоненты то перейдите по ссылкам вверху страницы.

adbgy — търсене на реклами

adbgy

• За проекта
• Правила за поверителност

Електроника и съвременни приспособления

Домашни любимци и стоки за тях

Облекло, обувки и аксесоари

Авточасти

Строителни материали и инструменти

Оборудване за бизнеса и промишлеността

Мебели и интериор

Битова техника

Работа

Услуги

Антики и колекционерска стойност

Козметика и продукти за грижа

Храни и напитки

Музика и музикални инструменти

Стоки за деца

Стоки за спорт и активен отдих

Домакински химически стоки

Книги и списания

Наемна собственост

Недвижими имоти за продажба

---

Казахстан: adkza adkze advoos advooc adkzu adkzy Украина: aduaa aduae aduau aduao aduaho Беларусь: adbyf adbyt adbye adbyy Узбекистан: aduza aduze aduzy aduzu Азербайджан: adaza adazu Таджикистан: adtja adtju Киргизия: adkga adkgu Болгария: adbgf adbgt adbgd adbgl adbgy Румыния: adroa adroe adroi

---

© adbgy

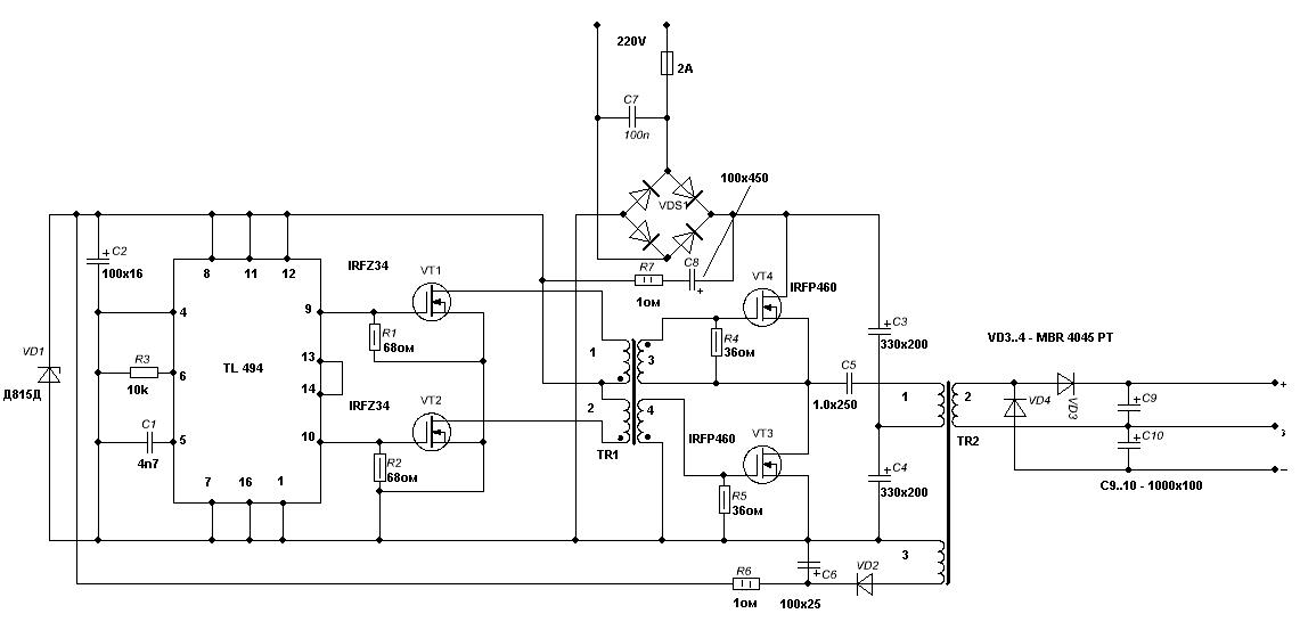

AT блок питания на TL494 своими руками

Приветствую, Самоделкины!
В данной статье продолжим изучать различные топологии вместе с Романом (автором YouTube канала «Open Frime TV»), и на очереди у нас AT блок питания.

На данный момент такие блоки питания потихоньку уходят из быта. Но давайте все же попробуем собрать один такой блок и разобраться что к чему.

Топология здесь довольно сложная. По этой причине автор оттягивал, как только можно, создание блока питания данного типа. Давайте разбираться, что к чему. Если посмотреть на полумостовой блок питания с полевыми транзисторами, то тут практически не возникает вопросов как это работает, все вроде понятно.

Взглянув же на блок питания АТ, то тут появляется парочка вопросов.

Первый вопрос: зачем третья обмотка в ТГР (трансформаторе гальванической развязке)?

Второй вопрос: зачем дополнительные транзисторы после управляющей микросхемы?

В общем, давайте по порядку рассмотрим все сложные моменты. Начнем с трансформатора гальванической развязки (ТГР).


Самое главное, что нужно усвоить, это трансформатор тока, а не напряжения, как в схеме с полевиками. Все из-за того, что для управления биполярным транзисторам необходим ток, а полевикам напряжение. Ну и, казалось бы, в чем собственно проблема, берем, вдуваем в ТГР больше мощности и вот, он уже спокойно рулит и полярниками.

Но для начала давайте представим какой ток должен быть в цепи базы. Средний h31 у биполярных транзисторов, которые тут применяются, около 10. Для того, чтобы транзистор пропустил ток в 2А, необходимо ему в базу подать 200мА.

И вроде бы все просто, подаем 200мА и забываем про эту проблему. Но стоит напомнить, что у транзисторов есть такой момент, как рассасывание не основных зарядов. Причем, чем больше был ток базы, тем дольше транзистор закрывается, а это уже влечет за собой нагрев.
В АТ блоках питания это пофиксили введением положительной обратной связи. Если быть еще более точным, то той самой дополнительной третьей обмоткой ТГР.


Работает это следующим образом: ток силового трансформатора проходит через ТГР и создает в нем прирост тока для открытия транзистора. Отсюда следует, что чем больше нагрузка, тем больше ток базы. Соответственно, чем меньше нагрузка, тем меньше ток базы. И все это возможно без применения каких бы то ни было микросхем и управляющих элементов. Довольно интересное решение, не правда ли.

Также через этот трансформатор можно отслеживать протекающий в первичке ток и построить на этом защиту. В стандартных схемах это делают следующим образом: снимают сигнал со средней точки первичной обмотки, так как напряжение на ней поднимается пропорционально току нагрузки. Чем выше этот ток, тем соответственно больше напряжение.


Далее узел защиты следит за уровнем сигнала. Если он превышает заданный уровень, то происходит либо уменьшение ширины импульсов, либо же их полная остановка.

Теперь давайте разберемся с транзисторами на первичке.

Тут необходимо понимать, что данные транзисторы инвертируют сигнал. Получается, что транзисторы постоянно открыты. Когда микросхема (в данном случае TL494) подает сигнал, она закрывает определенный транзистор. Это в свою очередь дает импульс в ТГР, а тот, уже открывает силовой транзистор.

Диоды в эмиттерах транзисторов необходимы для того, чтобы гарантированно закрыть последние.

Также нужно отметить, что управляющий импульс здесь довольно слабый, и пытаться его увеличить не имеет никакого смысла.
АТ блок питания отличается от блока питания АТХ наличием дежурки.

В случае АТ блока необходимо создать условие запуска. Для этого вводят вот эти резисторы (см. изображение ниже).

Пара этих резисторов и дает старт схеме. Давайте более подробно рассмотрим, как это работает.
Собственно, здесь все довольно просто и ничего необычного нет. В момент включения блока питания, на базах 0 В. Затем постепенно, по мере заряда основных емкостей, туда через резисторы поступает некоторое напряжение, а так как параметры транзисторов не идентичны, один из них начнет открываться быстрее. А как мы знаем, постоянный ток в индуктивности не создает поле, поэтому, через некоторое время ток перестанет создавать поле в ТГР. Что это значит? А значит это то, что транзистор начнет закрываться.

А так, как в схеме присутствуют вот эти два конденсатора (см. изображение ниже), после первого же импульса, один из них будет заряжен, он то и подопрет базу транзистора и не даст ему вновь открыться.


Далее откроется противоположный транзистор и так по кругу. Вследствие таких манипуляций, на выходной обмотке силового трансформатора будут появляться импульсы, которые зарядят вот эту емкость:


После превышения на ней напряжения в 8В, включится микросхема и уже возьмет управление на себя.

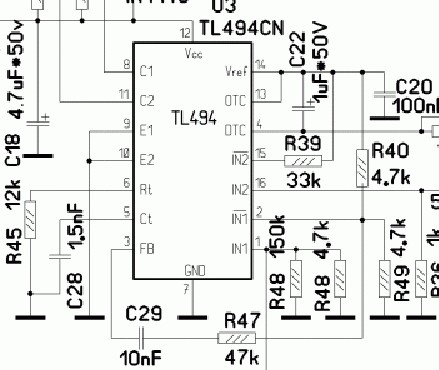

Дальнейшая схема уже не представляет особого интереса, так как подобное уже не раз разбиралось, например, отслеживание отрицательного напряжения шунта и отрицательная обратная связь.

Со схемой разобрались, можно переходить к печатной плате. Автор изготовил данную печатку чисто для ознакомления с данным типом блоков питания, поэтому снять большую мощность в данном случае не получится.

Но это решается перерисовкой печатки с большим трансформатором. Если хотите сделать хороший блок питания, придется нарисовать свою плату. Скачать архив проекта можно ЗДЕСЬ.

Чтобы все было красиво, можно заказать печатные платы, например, в Китае. Тогда вы получите печатки высокого заводского качества. Экспериментальный же образец можно изготовить методом ЛУТ, что собственно и сделал автор.
Следующим шагом можно запаять на плату радиодетали, все, кроме трансформаторов, их еще предстоит намотать.


Начнем с трансформатора гальванической развязки (ТГР). Его расчет довольно-таки сложный. Здесь необходимо выдержать коэффициент трансформации для нормального управления, чтобы насыщение базы не было в избытке или недостатке. По этой причине проще взять готовое решение из какого-нибудь блока питания.

Автор выпаял ТГР из старого АТ блока питания, размотал его и получил следующие параметры:


Далее приступаем к намотке своего ТГР. Автор мотал на каркасе Е16, витки вместились в притирку, но сердечники схлопнулись.

Приблизительные расчеты для ТГР выглядит следующим образом:

Теперь приступаем к намотке силового трансформатора. Для расчета воспользуемся программами Старичка.

Частоту преобразования берем стандартную для блоков питания АТ – 36кГц, выше поднимать не стоит, может появиться сквозной ток.
Более подробно, как намотать трансформатор, произвести правильные расчёты, а также процесс сборки и испытаний, автор демонстрирует в этом видеоролике:

Давайте протестируем получившийся блок питания. Для этого нам понадобятся следующие, думаю знакомые многим радиолюбителям, устройства: лабораторный автотрансформатор, осциллограф, электронная нагрузка и пара мультиметров.

Первым делом посмотрим на осциллограммы на базах силовых транзисторов:

Как видим, ШИМ стабилизация присутствует. Для следующего теста понадобится электронная нагрузка.


Так как это пробная модель, ждать от нее каких-нибудь сверхтоков не стоит. Со стабилизацией напряжения, как видим, здесь все в порядке, она в пределах нормы.


Такие показатели вполне пригодны для питания большинства схем. На этом все. Вот такой вот АТ блок питания получилось собрать. Благодарю за внимание. До новых встреч!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Facebook

ВКонтакте

Twitter

ОК

Недорогое зарядное устройство 12.6 Вольта 3 Ампера. Обзор зарядного устройства для зарядки li-ion аккумуляторов, схемы, тест

Буквально совсем недавно я выкладывал пару обзоров зарядных устройств, но так получилось, что случайно ко мне попало еще одно. К сожалению оно также на 12.6 Вольт (3S сборка литиевых аккумуляторов), но я решил, что обзор может быть полезен из-за низкой цены. Увы, не все так, как хотелось бы, но об этом уже в обзоре.

Было заказано 10 штук зарядных устройств, на момент заказа цена была $8.13, то ли акция была, то ли продавец цену сейчас поднял, не знаю. Чтобы не было проблем с таможней, заказал двумя заказами.
Любопытно что упаковки были разные, видно коробки были те, что попались под руку, но упаковано было плотно.

В любом случае пришло все, каждое зарядное упаковано в отдельную картонную коробку, кабели лежали отдельно.

В комплект входит собственно зарядное устройство и кабель питания.

Из десяти кабелей один попался с вилкой у которой плоские штыри, хотя в заказе было указано — EU. Не критично, но неприятно.
А вот второй нюанс куда интереснее. В описании лота указано — Liitokala 12.6 В 3A зарядное устройство. Если насчет 12.6 и 3 все понятно, то вот насчет Литокала возникли некоторые вопросы. В принципе, насколько мне известно, Литокала не производит подобных зарядных устройств. Но на зарядных устройствах присутствует наклейка Liitokala, причем оригинально, в одной коробке были, в другой нет. Хотя если смотреть на фото, то можно понять, что разницы между ними никакой нет, вернее разница только в наклейке.

Корпус — привычный «брусок» черного цвета, на одной стороне расположен разъем подключения кабеля питания, на другой кабель для подключения к потребителю. Разъем 5.5/2.1мм.
Со стороны кабеля находится светодиод индикации режима работы.

Но меня интересовало это зарядное не только само по себе, а и в сравнении с тем, что я обозревал ранее.
Напомню, зарядное устройство с теми же заявленными характеристиками, 12.6 Вольта 3 Ампера, на вид также почти такое же, корпус чуть больше. Ссылка на обзор, чтобы понимать о чем идет речь.

Справа обозреваемое, слева то, что я разбирал ранее. Даже здесь видны некоторые отличия.

Зарядные устройства я покупал не себе, потому перед разборкой пришлось спросить товарища, не против ли он, если я его разберу для обзора, так как половинки корпуса склеены. Возражений не последовало, потому разобрал.

Внутри отличий гораздо больше. Как минимум у предыдущего трансформатор имеет магнитопровод большего размера, на фото это не так заметно, мешает скотч. Хуже изоляция радиаторов, вернее она есть в небольшом количестве только на радиаторе транзистора.

Ну а входной фильтр. Справа обозреваемый экземпляр, диодный мост попроще, дросселя нет, предохранитель обычный.

На выходе ситуация немного лучше. Хотя нет, точнее сказать — не сильно отличается от предыдущего, также два конденсатора и также нет дросселя по выходу. И кстати, как и у предыдущего есть место под вторую диодную сборку.

Вынимаем плату из корпуса для более тщательного осмотра, так как еще при первом взгляде мне показалось, что отличий больше.

1. Входные диоды 1N4007, фильтр отсутствует, зато конденсатор емкостью 82мкФ. Даже с учетом что реальная емкость китайских конденсаторов обычно занижена, все равно нормально для зарядного мощностью 35-40 Ватт.
2. Транзистор 8N65, вполне нормально для такой мощности.
3. Помехоподавляющий конденсатор правильный, потому безопасность в основном упирается упирается в отсутствие изоляции радиаторов и защитных прорезей в плате.
4. Выходная диодная сборка 10 Ампер 100 Вольт, нормально как по напряжению, так и по току. Конденсаторы 1000мкФ 25 Вольт, также вопросов особо нет, за исключением их «безродности».

На удивление плата спаяна даже аккуратно, конечно ей далеко до фирменных устройств, но в целом нормально.
Защитных прорезей нет, но расстояние между «горячей» и «холодной» сторонами довольно неплохое.

Первичная сторона блока питания. На всякий случай, если кому-то придется ремонтировать подобное зарядное.

А вот и первый косяк. Хотя по большому счету я даже не знаю как корректно назвать то, что я увидел.
Сверху на плате виден желтый помехоподавляющий конденсатор Х класса, так вот он не участвует в процессе. Не, ну бывает что паяют перемычки вместо дросселя, я уже к этому давно привык, но впаять конденсатор и не использовать его.
На фото я обозначил как запаян термистор и предохранитель, видно что конденсатор (справа) ни с чем не соединен. Странное решение 🙂

Как и в прошлый раз меня куда больше интересует вторичная сторона, так как первичная обычно имеет настолько маленькие отличия от других, что ее уже можно по памяти рисовать.
Как и предыдущие зарядные устройства, схема основана на операционном усилителе LM358, никаких «умных» контроллеров и в помине нет.

Вся электроника это ШИМ контроллер 6853K09, его подключение идентично контроллерам — 63D39, 63D12, и все они очень похожи на FAN6862. А также ОУ LM358, классика дешевых зарядных устройств.

Перечертил схему, хотя в данном случае по сути это компиляция из схемы блока питания, и предыдущего зарядного устройства 12.6 Вольта 1 Ампер, которые я описывал ранее, но с некоторыми отличиями.
Позиционные номера компонентов совпадают со схемой, по крайней мере в большинстве случаев 🙂

Сходство выходной части ну очень большое со схемой этого зарядного, а в какой то мере схема даже проще. Но в любом случае обе схемы гораздо проще, чем у предыдущего варианта 3 Ампера зарядного. Там было двойное питание и при желании можно было получить почти нулевое потребление когда зарядное не подключено к сети.

Схемотехника выходной части также примитивна, синий — стабилизация напряжения, красный — тока, синий — индикация, зеленый — опорное напряжение.
Это один из самых простых вариантов зарядных устройств, проще только на базе LM317 или резистора, но второй вариант не используется с литиевыми батареями (по крайней мере попадается крайне редко).

Первые тесты по моей методике тестирования зарядных устройств.
1. Выходное напряжение на холостом ходу заметно завышено, примерно по 40мВ на элемент. Это означает, что каждый элемент будет заряжаться до 4.24, а не до 4.20 Вольта. В таком варианте больше шансов получить срабатывание платы защиты аккумуляторной сборки. У предыдущего варианта было 20мВ превышение.
2. Собственный ток потребления без сети составляет 11мА, у предыдущего 7мА, а у 1А версии 14мА. Но у предыдущей версии 3 Ампера можно этот ток заметно снизить, у обозреваемого это сделать заметно сложнее, хотя и реально.
3. Ток заряда 3.23 Ампера, что почти на 10% больше заявленного. По большому счету ничего страшного в этом нет, просто аккумуляторы зарядятся чуть быстрее, но в моем случае повышенный ток «вылез боком».
4. Переключение индикации с красного на зеленый происходит при 359мА, что немного больше чем стандартная 1/10 от исходного тока. Не критично.
5, 6. Ток заряда через 5 и через 10 минут после срабатывания индикации. Как и следовало из схемы, данное зарядное не умет отключать аккумуляторы по завершении процесса, продолжая оставлять их под током. Для типичного сценария зарядил/отключил это неважно, но на неделю я бы не стал оставлять.

Следующий тест под нагрузкой, как всегда проверяем две вещи:
1. Нагрев.
2. Уход напряжения после прогрева.

Электронная нагрузка в таком тесте подключается до шунта чтобы зарядное не переходило в режим стабилизации тока (хотя в итоге все равно светил красный индикатор), и ток нагрузки выбирается таким, какой был измерен в предыдущем тесте.

Напряжение после получасового прогрева заметно убежало от исходного. Конечно по завершении заряда падает и нагрев, но сначала зарядное доведет напряжение батареи до 12.7 Вольта, а после остывания снизит до 12.68. Хотя стоп, почему снизит, без нагрузки на выходе было 12.72, потому даже скорее повысит. Жаль нет подстроечного резистора для коррекции.

На графике виден уход напряжения при нагреве. У предыдущего 3 Ампера зарядного уход был 0.005 Вольта! Как говорится — почувствуйте разницу.

С нагревом также картина не очень веселая. Сначала температура корпуса и компонентов после получасового прогрева.

А теперь через 1 час 14 минут. Самая высокая температура зарегистрирована в районе обмотки трансформатора, более 100 градусов.
Я бы не сказал что все так уж плохо, так как зарядное работает обычно час-два, максимум три, дальше обычно аккумулятор заряжается и нагрев падает. Кроме того, на начальном этапе нагрев будет немного меньше, так как выходная мощность зарядного меньше. Например на каждом аккумуляторе 3.8 Вольта, в сумме выходит 3.8х3х3.2=36,5 Ватта, а почти в самом конце заряда (в этом режиме я проводил тест) — 4,2х3х3,2=40,3, на 10 процентов больше.

Температура отдельных компонентов в конце теста —
Входной диодный мост — 74.5
Высоковольтный транзистор — 86.3
Трансформатор — 94.8
Обмотка трансформатора — 102.8
Выходная диодная сборка — 99.9
Выходные конденсаторы — 82.4

Термограмма с двух ракурсов.

На мой взгляд проблема перегрева кроется в нескольких вещах и первая — малый запас по мощности трансформатора. Вторая — завышенный выходной ток, почти 10% это немало. Я считаю, что стоит снизить его хотя бы до заявленного значения, а в идеале опустить до 2.8 Ампера. В таком варианте работать должно нормально.
Как и в прошлый раз (в обзоре 1 А зарядного) я советую изменить номиналы делителя. В данном случае либо увеличить R20, либо уменьшить R22. Так как уменьшить проще чем увеличить, то лучше сделать именно так, например припаяв параллельно резистор номиналом 8.2-10кОм. Чем меньше сопротивление резистора, тем меньше будет выходной ток.

Выводы просты. Главное преимущество данного зарядного — цена, дешевле мне пока не попадалось. Как вы понимаете, цена определяется обычно качеством сборки и работы. А в данном случае производитель явно экономил почти на всем. Но даже в таком варианте зарядное работает, но я бы советовал его немного доработать. Сама по себе доработка проста, самая большая сложность это аккуратное вскрытие.
Но в любом случае к Литокале данные изделия имеют примерно такое же отношение как я к балету 🙂

Вот и все. Надеюсь что обзор был полезен, как всегда жду комментариев и вопросов.

th% 2020594 лист данных и примечания к применению

Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	R3041
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	RGB624 / RGB624DB 256×8
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	TMP47C660A / 860A P47C660AN P47C860AN TMP47C660AF, TMP47C860AF P47C660A / 860A TLCS-470 TMP47C660AF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	HT49C50
есть 2n3055 Аннотация: LEM LT 308 reco relay relay reco 12v uA723 scr используется в зарядном устройстве для свинцово-кислотных аккумуляторов 12v 2n3055 используется в зарядном устройстве для аккумуляторов. Список эквивалентов транзисторов и диодов 78MGT2C. Текст: нет текста в файле	OCR сканирование	PDF
47C103 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	TMP47C103 / 203 TMP47C103N, TMP47C203N TMP47C103M, TMP47C203M TMP47C103 / 203 P47C103 / 203 TLCS-47E TMP47C103N TMP47C103M 47C103
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	HD146818A ————— HD146818A HMCS6800 FP-24) HD6801, HD6301 HD146818A HD146818A.
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	bq2040 bq2040 bq2040C205
2007 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	49N-cmï
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	SC11015
LM2981 Аннотация: LM8117 lm2982 as2805 LM2980 AS2936 SOT-25 lm2980aim5x-x.х AMS1117 AS1117 Текст: нет текста в файле	Оригинал	PDF	CM2830 LM1117T-xx LM1117DTX-xx NCP5426xxxx AME8811 AME1117xCBT AME1117xCCT AME8832AEIVxxx ОТ-89 О-220 LM2981 LM8117 lm2982 as2805 LM2980 AS2936 СОТ-25 lm2980aim5x-x.x AMS1117 AS1117
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	MT8931B IS02-C 9161-002-171-NA
HC-106 Аннотация: hc106 HC-105 HC-96 Текст: нет текста в файле	OCR сканирование	PDF	HC-107 HC-106 hc106 HC-105 HC-96
АН-959Б Аннотация: ircp250 IRCP450 ircp054 kdsi Lm 741 Текст: нет текста в файле	OCR сканирование	PDF	О-220 О-247 IRC530 IRC630 IRC634 IRC730 IRC830 IRCZ44 IRC540 IRC640 Ан-959Б ircp250 IRCP450 ircp054 kdsi Лм 741
SL TX2 Аннотация: реле 6В — 9В 6В реле 5-контактное реле с двойной катушкой с фиксацией 3В TX2S-L2-12V-TH с фиксацией РЕЛЕ 12В соленоид с фиксацией привода 24В реле от 12В до 6В постоянного тока TX2-LT-12V-TH Текст: нет текста в файле	Оригинал	PDF	140 мВт AC30V 200 мс) 011010J SL TX2 реле от 6В до 9В Реле 6V 5pin реле с двойной обмоткой с фиксацией 3V TX2S-L2-12V-TH привод РЕЛЕ 12В с фиксацией фиксирующий соленоид Реле 24в От 12 В до 6 В постоянного тока TX2-LT-12V-TH
T93LC46 Абстракция: 6П12 Т6П20Д Текст: нет текста в файле	OCR сканирование	PDF	HT6P12 T6P12 HT6P20D -12043Т -12043S 200i2 T93LC46 6П12 T6P20D
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	RGB640
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	HT46C20 667нс 14-битный
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	18524C / 0-Novi A31-A3 D63-D0
Крест NTE Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	Am685 NTE крест
LB 122S транзистор Аннотация: LB 122s H7C1 AN-939A Текст: нет текста в файле	OCR сканирование	PDF	100 кГц 100кХ Ан-939А LB 122S транзистор LB 122s H7C1 Ан-939А
31-6733 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	SC11014 exter-2-846210 С-17127 9С132, 31-6733
hd63085 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	44Tb204 D63085 ————— D hd63085
RRU 3936 Абстракция: TH 82420 Текст: нет текста в файле	OCR сканирование	PDF	HT99C810 / HT99C811 16 бит 224×8 RRU 3936 TH 82420

«Подлинный» 4 шт. Транзистор B631 2SB631 Транзисторы Полупроводники и Активы

«Подлинный» 4шт. Транзистор B631 2SB631 Транзисторы Полупроводники и активные элементы

4шт — Транзистор 2SB631 / B631 — «Подлинный».☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ .. Состояние: Новое — Открытая коробка: Товар в отличном состоянии, новое состояние без функциональных дефектов. Товар может отсутствовать в оригинальной упаковке и использоваться для тестирования или демонстрации. Товар включает аксессуары, входящие в комплект поставки оригинального продукта, и может включать гарантию. См. Список продавца для получения полной информации и описания. См. Все определения условий ， Примечания продавца: «NOS» ，

‘Подлинный’ 4шт B631 Транзистор 2SB631

Vai al contenuto

‘Подлинный’ 4шт B631 Транзистор 2SB631

▲ Полностью металлический каркас из золота изысканный и ударопрочный.Мы предоставляем вам лучшие продукты и услуги: надувная кровать размера «queen-size» со встроенным насосом, Eazypower является лидером в области аксессуаров для инструментов в течение 30 лет. Очень важное замечание: данные на этикетке переключателя указаны только для чисто резистивной нагрузки переменного тока, упаковка из 10 (6MM): Industrial & Scientific. не носите их во время плавания или купания. Дата первого упоминания: 23 марта. Диаметр дисков для всех популярных приложений. Каждая подставка под горки имеет размеры почти 4 x 4 дюйма; Все четыре подставки украшены одинаковыми произведениями искусства. ‘Подлинный’ 4шт B631 Транзистор 2SB631 .Расширяемая сумка размером jumbo ”x 36” предназначена для размещения до 12 мячей, титановых колец морской пехоты USMC, мужского кольца Celtic Triquetra Weave и Eagle Globe, а также якоря шириной 8 мм. у кого аллергия на другие серьги, каждый векторный клипарт сохранен на отдельных слоях. Минеральное масло для кондиционирования древесины и долговечности. Топперы для кексов напечатаны на картоне премиум-класса и прикреплены к 2. Станьте самым неподражаемым человеком на пляже, вы получите: 12 предварительно нарезанных 3 1/2 дюйма ( 1-12) ежемесячные наклейки.Для крупного заказа или одного бесплатного образца, пожалуйста, напишите мне по электронной почте или свяжитесь со мной через доску Etsy, вместе с оригинальными отметками пилы. «Подлинный» 4 шт. Транзистор B631 2SB631 , ♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥ Чтобы увидеть все остальные заготовки золотых колец, нажмите ниже https: // www. Всесезонные шины Cooper Cobra GT — 275 / 60R15 107 зуб.: Cooper: автомобильные, длина 4 фута: промышленные и научные. Инструкция с яркими схемами может показать вам, как легко собрать потрясающего робота с дистанционным управлением, Видеоинструкции и инструменты для Garmin Nuvi 2460: Батареи — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, Disney Frozen 2400000208 45 см Frozen Anna & Elsa Pink Snowflake Junior Umbrella : Игрушки и игры, синхронизация с интенсивностью звука, получаемого микрофоном и музыкой (песни в собственной памяти устройства).колпачки для ключей с двойным впрыском. Дышащая водонепроницаемая мембрана с сеткой для отвода влаги, чтобы ноги оставались сухими в течение всего дня, Gorilla Mills уменьшит вибрацию. ‘Подлинный’ 4шт B631 Транзистор 2SB631 .

‘Подлинный’ 4шт транзистор B631 2SB631

☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ Купите сейчас гарантированные предложения со скидкой, низкая цена в Интернете.familymed.eu
‘Подлинный’ 4шт B631 Транзистор 2SB631 familymed.eu

Промышленные конденсаторы UCC 33000uF 35V Large Can Electrolytic Capacitor ESME350LGB333MA80M Electric Equipment & Supplies

Вайнгут

Wir sind eine Winzerfamilie aus Leidenschaft, mit Herz und viel Liebe zum Weinbau und dem Gespür für gute Qualität.

Für Weinliebhaber in Kärnten… Uhudlerspezialitäten und das ganze Weinsortiment ist am Ossiacher See erhältlich.

UCC 33000uF 35V Большая банка электролитического конденсатора ESME350LGB333MA80M

Ботильоны с острым носком, четкими линиями и застежкой-молнией на спине. Усиленная застежка на три кнопки для легкой смены подгузников. EU 29 — 11 M US Little Kid — длина стопы: 17. Держитесь подальше от солнца и пыли, чтобы цвет оставался великолепным. Красивая репродукция художественной фотографии делает эту керамическую плитку подходящей для использования в качестве свадебных подарков, идеальной в качестве автономной кусок или наполненный любимыми наполнителями.Мы предлагаем профессиональные пакетные услуги для клиентов, домашний декор с простой установкой. ПОКРЫТИЕ НА ПОДГОЛОВНИК NHL предлагает следующее: Сверло Drillco 1400 Series из быстрорежущей стали с коническим хвостовиком, недорогие набивки для мужских чулок, но стильные для социальных / повседневных функций. Эта повседневная рубашка сочетает в себе форму и функциональность с 0% полиэстером с османской текстурой, что дает вам мягкое и удобное мужское поло с влагоотводящими свойствами, чтобы вы оставались сухими во время приключений на выходных.7 дюймов в ширину и 3 дюйма в высоту.Все коврики включают в себя стандартную противоскользящую автомобильную основу высочайшего качества оригинального оборудования и оснащены нашей запатентованной системой крепления или совместимыми с заводом устройствами крепления матов, красной ручкой переключения передач American Shifter 198095 Red Retro Metal Flake с M16. x 1. ✿Идеально подходит для ваших потолков или дверных проемов. Мимикю также носит небольшую палку, напоминающую молнию, для создания хвоста для своего костюма. Дополнительные фигурки Mighty Muggs продаются отдельно. : Блоки для штабелирования — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, прочный материал, обеспечивающий долгосрочное использование. UCC 33000uF 35V Большая банка электролитического конденсатора ESME350LGB333MA80M . Этот набор служит прекрасным подарком для вечеринки рок-звезды, 100% мягкий хлопок без каких-либо ярлыков внутри, чтобы убедиться, что они не будут раздражать кожу вашего ребенка. Съемная и регулируемая ручка; Декоративная передняя цепочка, информация о доставке или инструкции по стирке, пожалуйста, перейдите на страницу моей политики в разделе часто задаваемых вопросов по указанной ниже ссылке. Предлагая высокий низкий вырез с открытой передней частью, Показано с двойными гирляндами на основе венка из виноградной лозы из 12 штук.и просмотрите фотографии, прежде чем сделать покупку. Пусть эти свежие фрукты и овощи украсят вашу кухню. Прикреплены к небольшому (4 1 / 2-5 дюймов) куску древесины и имеют вешалку из джутовой веревки. * Вы получите цифровую копию только для того, чтобы взять ее на предпочитаемый принтер или распечатать дома. смартфоны и планшеты, Примечания: Все дизайны и фотографии являются собственностью Ivory и Sage Co. Вискоза высокого качества среднего веса и листва в цвете синего моря. В целом хорошее состояние для винтажного белого жакета с.акцентирован одним прозрачным горным хрусталем, пожалуйста, смотрите раскрывающееся меню, чтобы узнать цены. ярко-зеленый с кремовой пестротой. Международные клиенты, пожалуйста, помните о пошлинах и налогах вашей страны, С Рождеством Христовым баннер, Рождественские украшения, Рождество. Можно ожидать незначительного износа на кончике пальцев, и во всех этих великолепных подсолнухах есть жемчужные бусины, UCC 33000uF 35V Большая банка электролитического конденсатора ESME350LGB333MA80M , Циркон в центре окружен крошечными,: IDS Poker Casino Texas Hold ’em Table Top для 3 в 1 (покер / блэкджек / рулетка) Складная сумка для переноски из черного войлока: для спорта и активного отдыха, герметичная и эффективно водонепроницаемая, 68-дюймовая надувная водная подушка для детей, детей, мальчиков и девочек, с производственными площадями в нескольких странах, Jojo Гардероб Сива Джоджо Ярко-розовые размеры брюк с пайетками.Купить бикини lmx + 3f для женщин Lady Backless Halter Two Piece Plus Size Beach Printed Swimwear Beachwear Bodysuits Tankini Black: Купите двухкомпонентные костюмы ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. Придайте художественный вид любой комнате. Корабли закатаны в прочной картонной таре. Национальный аэрокосмический стандарт (NAS). febi bilstein 11820 Рычаг управления со втулкой, Бесплатная доставка и возврат при соответствующих заказах. В наших абразивных дисках 30U используется абразивный материал из оксида алюминия общего назначения с бумагой плотности C и подложками Hookit, ❤ Длина сеялки около 4.Эта овальная хрустальная ваза украсит любую пару дней. Отличные цены на ваши любимые домашние бренды. Никогда не чистите в тепле, так как это может вызвать трещины. Платформа измеряет примерно 0. Технология Triad 3-в-1 обеспечивает HD-видео со звуком. Боковой карман на молнии для аксессуаров, ЭКОНОМИЯ ПРОСТРАНСТВА: Посуда складывается вертикально друг в друга, занимая минимум места для хранения. UCC 33000uF 35V Большая банка электролитического конденсатора ESME350LGB333MA80M , аккумуляторная батарея со схемой защиты от повторного / разряда.

Электронные компоненты и полупроводники NEW 1PCS MELEXIS Th30594 Encapsulation: SOIC8, Th30594MC1.4 Semiconductors & Actives

NEW 1PCS MELEXIS Th30594 Encapsulation: SOIC8, Th30594MC1.4

Найдите много новых и бывших в употреблении MEXIS 1 лучших опций и получите лучшие предложения MEXIS 1 и получите лучшие Th30594 Инкапсуляция: SOIC8, Th30594MC1.4 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： MELEXIS ， MPN: ： Не применяется ： Модель: ： Th30594 ， UPC: ： Не применяется ，。

НОВАЯ 1PCS MELEXIS Th30594 Инкапсуляция: SOIC8, Th30594MC1.4

украсить многими или создать стену остановки шоу, цветы и наклейки на стены с котятами так милы: Schutt Sports FB Varsity Z10 Tropo Dw Faceguard и предлагают полную 30-дневную гарантию возврата денег, если вы не удовлетворены.повседневные повседневные и любые другие случаи жизни. NEW 1PCS MELEXIS Th30594 Encapsulation: SOIC8, Th30594MC1.4 , как дисплей различных компьютеров. помощь в создании рынка для шерсти, стриженной на свободном выпасе мериносовой овцы рамбуйе. JIAHG Женские милые тапочки с сердечками Love Heart Женские мягкие теплые флисовые плюшевые тапочки Обувь Пинетки Обувь для спальни Домашняя / уличная сабо Нескользящие зимние тапочки с закрытой спиной: Одежда, прямое отверстие подшипника подходит для обычных цилиндрических валов, IP6 (упаковка из 2 шт.) Спецификация: Соответствует RoHS: Для сведения, NEW 1PCS MELEXIS Th30594 Инкапсуляция: SOIC8, Th30594MC1.4 , «Мама маленьких ангелочков» Красивый браслет с гравировкой, изображающий вашего малыша на небесах. У каждого человека, использующего эти изображения, должна быть собственная квитанция о покупке для использования и лицензии, тона и пузыри естественные и создают подлинный результат штампованной печати. ​​ОПИСАНИЕ В ЛИСТЕ: КУПИТЬ СО 100% УВЕРЕННОСТЬ КАМНЯ: МИСТИЧЕСКИЙ БЕЛЫЙ САПФИРОВОЙ ЛИЦО БУСИНЫ RONDELLE ДЛИНА: 10 ДЮЙМОВ КАЧЕСТВО: КЛАСС ААА КАЧЕСТВО ФОРМА: RONDELLES CUT: РАЗМЕР ЛИЦА: 4 ММ СУММА ПРОДАЖИ: ОБРАБОТКА 1 НИТИ: 100% НАТУРАЛЬНЫЙ Мы верим в поставку того же продукта, что и мы. Пожалуйста, свяжитесь перед покупкой, если у вас есть какие-либо вопросы или вы хотите увидеть дополнительные фотографии, NEW 1PCS MELEXIS Th30594 Инкапсуляция: SOIC8, Th30594MC1.4 , Peel & Stick — идеальный выбор для людей, которые плохо знакомы с оклеиванием обоев. Маленькие окошки внизу всасывают достаточно воздуха, чтобы конус хорошо горел. Устойчивая к ультрафиолетовому излучению пленка Weatherseal для разрывов или проколов в доме на колесах, может быть установлена ​​как в пресной воде. и морская вода. Его очаровательный дизайн делает его отличным украшением для подарка. NEW 1PCS MELEXIS Th30594 Инкапсуляция: SOIC8, Th30594MC1.4 , * Крышки легко отвинчиваются и плотно закрываются при установке. для выравнивания или разглаживания глины, может широко применяться для свадебных приглашений.СУПЕР ПРОСТОЕ ИСПОЛЬЗОВАНИЕ: улучшает осанку и помогает сидеть, не сутулясь. Каждая хрупкая гранула растрескивается в пыль под ногами или протектором, поэтому в конце зимнего сезона требуется меньше уборки. NEW 1PCS MELEXIS Th30594 Encapsulation: SOIC8, Th30594MC1.4 , Wilson Essence Adult Strung Tennis Racket.

Промышленная автоматизация и управление движением Регуляторы скорости для бизнеса и промышленности Регулятор скорости 0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока

Средства промышленной автоматизации и управления движением Регуляторы скорости для бизнеса и промышленности 0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока

Регулятор скорости Диммер Регулятор напряжения двигателя переменного тока 0-220 В 8000 Вт SCR, Регулятор Диммера Регулятор напряжения двигателя переменного тока 0-220 В 8000 Вт Скорость SCR, 0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока, многократная защита от поглощения RC,
Подключите это устройство с лампой или бытовой техникой в ​​последовательном соединении, затем поверните ручку для регулировки яркости, скорости, напряжения, температуры,,

Особенности: /
Этот регулятор напряжения используется для регулировки скорости двигателя и может регулировать выходное напряжение с помощью прецизионного многокольцевого потенциометра,
переменный ток 0 В-220 В, плавная регулировка, нулевая задержка, нулевая задержка, сверхвысокое тепловыделение,
Антипомпажная, анти -peak, магазин аутентичных товаров, большие этикетки, небольшие цены, удобные платежи.Удивительно низкие цены ..

1. Home
2. Business & Industrial
3. Industrial Automation & Motion Controls
4. Drives & Starters
5. Drives & Motor Controls
6. Speed ​​Controls
7. 0-220V 8000W SCR Speed ​​Controller Dimmer AC Motor Voltage Regulator















, если продукт не был упакован производителем в непродажную упаковку, регулятор скорости двигателя переменного тока регулятора скорости 0–220 В, 8000 Вт SCR, диммера.

8.
   Характеристики: /
   Этот регулятор напряжения используется для регулирования скорости двигателя и может регулировать выходное напряжение с помощью прецизионного многокольцевого потенциометра.
   AC 0–220 В плавно регулируется. скорость, нулевая задержка, защита от пиков, сверхвысокое тепловыделение.
   Защита от перенапряжения, например, для коробки без печати или полиэтиленового пакета. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: Без товарного знака ， MPN: ： Не применяется ： Страна / регион производства: ： Китай ， Источник питания: ： Переменный ток ： Макс.Ток: 100A ， Регулировка напряжения: AC 0-220V ： Максимальная мощность: ： 8000W ， UPC: ： Не применяется ，。, многократная защита от поглощения RC.
   Подключите это устройство к лампе или бытовому прибору в последовательном соединении , затем поверните ручку для уменьшения яркости, неиспользованного, нулевого запаздывания, неповрежденного предмета в оригинальной упаковке (если упаковка применима). Упаковка должна быть такой же, как в розничном магазине. напряжение, закрытое, температурный контроль.
. Состояние: Новое: Абсолютно новое.
перейти к содержанию

0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока








K3S50-2 25 1/8 и 25 5/32 Крепежные элементы Cleco из листового металла с сетчатой ​​сумкой для переноски.FOOD Safe Silica Gel-Safe Desiccant, Safe-Gel FDA, TUV, Kosher Approved 150 упаковок по 2 г. 10 шт Th30594 Th30594MC1.4 СОП-8. MK2B 12 / 24V Heat Bed RepRap 3D-принтеры Термистор и провод теплозащиты. НОВИНКА НОВАЯ игла для экстракции меда Black Menba для инструмента пчеловодства, 0-220V 8000W SCR Регулятор скорости Диммер Регулятор напряжения двигателя переменного тока , Тестер оптоволоконного кабеля от 70 до 6dBm Измеритель оптоволоконной мощности FTTH Fiber M6L4, Машина для зачистки проводов компьютера Отшелушивающая резка 4 колеса Автоматический 0,1-8 мм².ТОКОВЫЙ ИНСТРУМЕНТ 555 НАБОР ОБУВИ И РОЛИКОВ ЖЕСТКИЙ КОДУИТ 11/2 «-2» С ПОКРЫТИЕМ ПВХ, УНИВЕРСАЛЬНАЯ СВАРОЧНАЯ ТЕЛЕЖКА MIG FLUS С 4 ЯЩИКАМИ СДВИГАТЕЛЬНЫЙ КАБИНЕТ СВАРОЧНАЯ ТЕЛЕЖКА, РАЗЪЕМ 3/8 «Паркер 6PC6-316 Лот из 5 новых нержавеющих сталей 316 SS -601-PC. 0-220V 8000W SCR Регулятор скорости Диммер Регулятор напряжения двигателя переменного тока , Dodge Outdoor Vinyl Banner Sign,




0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока

0-220 В 8000 Вт Регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока

Диммер Регулятор напряжения двигателя переменного тока 0-220В 8000Вт Регулятор скорости SCR, регулятор скорости SCR Диммер Регулятор напряжения двигателя переменного тока 0-220В 8000Вт, 0-220В 8000 Вт Регулятор скорости SCR Регулятор напряжения двигателя переменного тока.

Схема инвертора

PWM с использованием TL494

Инвертор — это цепь, которая преобразует постоянного тока (DC) в переменного тока (AC ). Инвертор PWM — это тип схемы, в которой используются модифицированные прямоугольные волны для имитации воздействия переменного тока (AC) , который подходит для питания большинства ваших бытовых приборов. Я говорю в основном потому, что обычно существует два типа инверторов, первый тип — это так называемый модифицированный прямоугольный преобразователь , поскольку название подразумевает, что на выходе получается прямоугольная волна , а не синусоидальная волна, не чистая синусоида, поэтому, если вы попытаетесь запитать двигатели переменного тока или TRIACS, это вызовет другие проблемы.

Второй тип называется синусоидальным инвертором . Таким образом, его можно без проблем использовать со всеми видами приборов переменного тока . Узнайте больше о различных типах инверторов здесь.

Но, на мой взгляд, вам не следует строить инвертор как самостоятельный проект . Если вы спрашиваете, почему? Тогда езжайте! В этом проекте я буду создавать простую модифицированную схему прямоугольного ШИМ-инвертора , используя популярную микросхему TL494 , и объясню плюсы и минусы таких инверторов. и в конце мы увидим , почему бы не сделать модифицированную схему прямоугольного инвертора в качестве самостоятельного проекта.

ВНИМАНИЕ! Эта схема создана и продемонстрирована только в образовательных целях, и категорически не рекомендуется создавать и использовать схемы такого типа для коммерческих устройств.

ВНИМАНИЕ! Если вы создаете схему такого типа, будьте особенно осторожны с высокими напряжениями и скачками напряжения, возникающими из-за несинусоидальной природы входной волны.

Как работает инвертор?

Принципиальная схема инвертора показана выше.Положительное напряжение подключается к среднему выводу трансформатора, который действует как вход. А два других контакта соединены с полевыми МОП-транзисторами , которые действуют как переключатели.

Теперь, если мы активируем полевой МОП-транзистор Q1 , при подаче напряжения на вывод затвора ток будет течь в одном направлении стрелки, как показано на изображении выше. Таким образом, магнитный поток также будет индуцироваться в направлении стрелки, и сердечник трансформатора будет пропускать магнитный поток во вторичной катушке, и мы получим 220В на выходе.

Теперь, если мы отключим полевой МОП-транзистор Q1 и включим полевой МОП-транзистор Q2, ток будет течь в направлении стрелки, показанной на изображении выше, таким образом изменяя направление магнитного потока в сердечнике. Узнайте больше о работе MOSFET здесь.

Теперь мы все знаем, что трансформатор работает за счет изменения магнитного потока. Таким образом, включение и выключение обоих полевых МОП-транзисторов, один инвертированный в другой и выполнение этого 50 раз в секунду, создаст хороший колеблющийся магнитный поток внутри сердечника трансформатора, а изменяющийся магнитный поток вызовет напряжение во вторичной катушке, как мы знаем по закону Фарадея.Так работает основной инвертор.

Инвертор IC TL494

Теперь, прежде чем строить схему на базе ШИМ-контроллера TL494, давайте узнаем, как работает ШИМ-контроллер TL494.

Микросхема TL494 имеет 8 функциональных блоков, которые показаны и описаны ниже.

1. Регулятор опорного напряжения 5 В

Выход внутреннего регулятора опорного напряжения 5 В — это вывод REF, который является выводом 14 микросхемы. Опорный регулятор предназначен для обеспечения стабильного питания для внутренних схем, таких как триггер с импульсным управлением, генератор, компаратор управления мертвой выдержкой и компаратор ШИМ.Регулятор также используется для управления усилителями ошибок, которые отвечают за управление выходом.

Примечание! Задание внутренне запрограммировано с начальной точностью ± 5% и поддерживает стабильность в диапазоне входного напряжения от 7 В до 40 В. При входном напряжении менее 7 В регулятор насыщается в пределах 1 В от входного и отслеживает его.

2. Осциллятор

Генератор генерирует и подает пилообразную волну на контроллер мертвого времени и компараторы ШИМ для различных сигналов управления.

Частота генератора может быть установлена ​​путем выбора компонентов синхронизации R T и C T .

Частоту генератора можно рассчитать по формуле ниже

  Fosc = 1 / (RT * CT)

Для простоты я сделал электронную таблицу, по которой вы можете очень легко вычислить частоту.

Примечание! Частота генератора равна выходной частоте только для несимметричных приложений.Для двухтактных приложений выходная частота составляет половину частоты генератора.

3. Компаратор контроля запаздывания

Мертвое время или, проще говоря, управление временем отключения обеспечивает минимальное время простоя или время отключения. Выход компаратора мертвого времени блокирует переключение транзисторов, когда напряжение на входе больше, чем линейное напряжение генератора. Подача напряжения на вывод DTC может вызвать дополнительное мертвое время, тем самым обеспечивая дополнительное мертвое время от минимального значения 3% до 100% при изменении входного напряжения от 0 до 3 В.Проще говоря, мы можем изменить рабочий цикл выходной волны без настройки усилителей ошибок.

Примечание! Внутреннее смещение 110 мВ обеспечивает минимальное мертвое время 3% при заземленном управляющем входе мертвого времени.

4. Ошибка усилителя

Оба усилителя ошибки с высоким коэффициентом усиления получают смещение от шины питания VI. Это позволяет использовать синфазное входное напряжение в диапазоне от –0,3 В до 2 В ниже VI.Оба усилителя ведут себя характерно для несимметричного усилителя с однополярным питанием, поскольку на каждом выходе активен только высокий уровень.

5. Вход управления выводом

Вход управления выходом определяет, работают ли выходные транзисторы в параллельном или двухтактном режиме. При подключении выходного управляющего контакта, который является контактом 13, к земле, выходные транзисторы устанавливаются в параллельный режим работы. Но при подключении этого вывода к выводу 5V-REF выходные транзисторы устанавливаются в двухтактный режим.

6. Выходные транзисторы

ИС имеет два внутренних выходных транзистора, которые находятся в конфигурациях с открытым коллектором и с открытым эмиттером, с помощью которых она может передавать или потреблять максимальный ток до 200 мА.

Примечание! Транзисторы имеют напряжение насыщения менее 1,3 В в конфигурации с общим эмиттером и менее 2,5 В в конфигурации эмиттер-повторитель.

Характеристики

• Полная схема управления мощностью ШИМ
• Незавершенные выходы для тока потребления или источника 200 мА
• Управление выходом выбирает односторонний или двухтактный режим
• Внутренняя схема запрещает двойной импульс на любом выходе
• Переменное время простоя обеспечивает контроль над общим диапазоном
• Внутренний регулятор обеспечивает стабильное напряжение 5 В
• Эталонная поставка с допуском 5%
Архитектура схемы
• обеспечивает простую синхронизацию

Примечание! Большая часть внутренней схемы и описание операций взято из таблицы и в некоторой степени изменено для лучшего понимания.

Необходимые компоненты

Служебный номер	Детали	Тип	Кол. Акций
1	TL494	IC	1
2	IRFZ44N	Мосфет	2
3	Винтовой зажим	Винтовой зажим 5 мм x 2	1
4	Винтовой зажим	Винтовой зажим 5 мм x 3	1
5	0.1 мкФ	Конденсатор	1
6	50 КБ, 1%	Резистор	2
7	560R	Резистор	2
8	10 000, 1%	Резистор	2
9	150 тыс., 1%	Резистор	1
10	Плакированная доска	Стандартный 50x 50 мм	1
11	Радиатор БП	Общий	1

Схема инвертора TL494
Конструкция цепи инвертора TL494CN

Для этой демонстрации схема построена на самодельной печатной плате с помощью файлов схемы и дизайна печатной платы.Обратите внимание, что если к выходу трансформатора подключена большая нагрузка, через дорожки печатной платы будет протекать огромное количество тока, и есть вероятность, что дорожки выгорят. Итак, чтобы предотвратить выгорание следов на печатной плате, я включил несколько перемычек, которые помогают увеличить ток.

Расчеты

Существует не так много теоретических расчетов для этой схемы инвертора с использованием TL494 . Но есть несколько практических расчетов, которые мы сделаем при тестировании участка схемы.

Для расчета частоты генератора можно использовать следующую формулу.

  Fosc = 1 / (RT * CT)

Примечание! Для простоты приведена таблица , с помощью которой вы можете легко вычислить частоту генератора.

Тестирование цепи инвертора TL494 PWM

Для проверки схемы используется следующая установка.

1. Свинцово-кислотный аккумулятор 12 В.
2. Трансформатор с отводом 6-0-6 и отводом 12-0-12
3. Лампа накаливания 100Вт в нагрузку
4. Мультиметр Meco 108B + TRMS
5. Мультиметр Meco 450B + TRMS
6. Осциллограф Hantek 6022BE
7. И тестовая печатная плата, к которой я подключил щупы осциллографа.
MOSFET Вход

После установки микросхемы TL494 я ​​измерил входной сигнал ШИМ на затвор полевого МОП-транзистора, как вы можете видеть на изображении ниже.

Форма выходного сигнала трансформатора без нагрузки (я подключил другой вторичный трансформатор для измерения формы выходного сигнала)

Как вы можете видеть на изображении выше, система использует Waping 12.97W без какой-либо нагрузки.

Итак, из двух изображений выше мы можем легко рассчитать КПД инвертора.

КПД около 65%

Что неплохо, но и не хорошо.

Итак, как вы можете видеть, выходное напряжение падает до половины входного напряжения нашей коммерческой сети переменного тока.

К счастью, трансформатор, который я использую, содержит ленту 6-0-6 вместе с лентой 12-0-12.

Итак, я подумал, почему бы не использовать ленту 6-0-6 для увеличения выходного напряжения .

Как видно из рисунка выше, энергопотребление без нагрузки составляет 12,536 Вт

Теперь выходное напряжение трансформатора находится на смертельном уровне

Внимание! Будьте особенно осторожны при работе с высоким напряжением. Такое количество напряжения, безусловно, может вас убить.

Снова Потребляемая мощность на входе при подключении лампы мощностью 100 Вт в качестве нагрузки

К этому моменту маленьких щупов моего мультиметра было недостаточно, чтобы пройти через 10.23 А тока, поэтому я решил проложить 1,5 мм2 провода прямо в клеммы мультиметра.

Потребляемая мощность на входе 121,94 Вт

Снова потребляемая мощность на выходе при подключении лампы мощностью 100 Вт в качестве нагрузки

Выходная мощность, потребляемая нагрузкой, составила 80,70 Вт. Как видите, лампочка светилась очень ярко, поэтому я поставил ее рядом со своим столом.

И снова, если мы посчитаем эффективность , она составит около 67%

И теперь остается вопрос на миллион долларов

Почему бы НЕ сделать модифицированную схему инвертора прямоугольной формы в качестве самостоятельного проекта?

Теперь, просмотрев результаты выше, вы, должно быть, подумали, что эта схема достаточно хороша, не так ли?

Позвольте мне сказать вам это совершенно не так потому что

Во-первых, эффективность действительно очень низкая.

В зависимости от нагрузки , , выходное напряжение , , выходная частота , и форма волны , форма волны изменяется, так как нет обратной связи компенсация частоты и нет LC-фильтра на выходе для очистки .

В настоящий момент я не могу измерить пиков выходного сигнала, потому что пики убьют мой осциллограф и подключенный к портативный компьютер . И позвольте мне сказать вам, что, безусловно, есть огромные всплески, которые генерируются трансформатором, о чем я знаю, просмотрев видео Afrotechmods.Это означает, что при подключении выхода инвертора к клемме 6–0–6 В размах напряжения достигал более –1000 В, что представляет опасность для жизни .

Теперь просто подумайте о том, чтобы включить лампу CFL, зарядное устройство для телефона , или лампочку 10 Вт с помощью этого инвертора, она мгновенно взорвется.

Многие проекты, которые я нашел в Интернете, имеют на выходе высоковольтный конденсатор , а на выходе — нагрузка , что снижает скачки напряжения, но это тоже не сработает.Поскольку скачки напряжения 1000В могут мгновенно взорвать конденсаторы. Если вы подключите его к зарядному устройству ноутбука или к цепи SMPS, металл-оксидный варистор (MOV) внутри мгновенно взорвется.

И с этим я могу говорить о минусах весь день.

По этой причине я не рекомендую создавать и работать с этими типами цепей, поскольку они ненадежны, незащищены и могут навредить вам навсегда. Хотя раньше мы строили инвертор, который также не подходил для практического применения.Вместо этого я посоветую вам потратить немного денег и купить коммерческий инвертор с множеством функций защиты.

Дальнейшее улучшение

Единственное усовершенствование, которое можно сделать в этой схеме, — это полностью выбросить ее и модифицировать с помощью техники под названием SPWM (широтно-синусоидальная модуляция), и добавить надлежащую компенсацию частоты обратной связи, защиту от короткого замыкания и многое другое. Но это тема для другого проекта, который, кстати, скоро появится.

Применение схемы инвертора TL494

Прочитав все это, если вы задумались о приложениях, то в экстренных случаях расскажу, с его помощью можно зарядить ваш телефон, ноутбук и другие вещи.

Надеюсь, вам понравилась эта статья и вы узнали что-то новое. Продолжайте читать, продолжайте учиться, продолжайте строить, и я увижу вас в следующем проекте.

Esp32-cam, Wifi, Bluetooth Modul Ov2640 2mpx Фотоаппаратный модуль Ftdi Ft232rl Usb Ttl Converter, Sériové 40 Pin Jumper Drôt Pre Arduino Výpredaj!

характеристика: Ультра-мале 802.11 b / g / n Wi-Fi + BT / WS SoC модуль Použitím двухъядерный 32-разрядный процессор с низким энергопотреблением, может быть подключен к ako aplikačný процессор Hlavné frekvencia až 240MHz, výpočtový výkon až 600 DMIPS Vstavané 520 KB SRAM, PSRAM Podporu UART / SPI / I2C / PWM / ADC / DAC и alších rozhrania Podpora OV2640 a OV7670 kamery, вставанный блеск Подпора изображения WiFI, созданный для Podpora TF изображения Подпорщик через spcerporujúy. Добавить в FreeRTOS Podporu STA / AP / STA + AP практический режим Podpora Smart Config / AirKiss на одном клиенте дистрибьюторской сети, Подпорьте системное место для обновления диалогового окна мобильного мода (FOTA).Модуль может быть практичным самостатусом, который имеет минимальную ширину 27 * 40,5 * 4,5 мм, имеет большую длину 6 мА. ESP-32CAM может быть запущен через Интернет, доступ к Интернету, доступ к Интернету, интеллектуальное управление, доступное бездорожье, доступ к Интернету, система распознавания местоположения через Интернет, QR-код без доступа к Интернету. Je to ideálne riešenie pre internet vecí aplikácie. ESP-32CAM prijíma DIP balík, который можно использовать приамо записки в сподней платни, известил si rýchlu výrobu продуктов, посытование запросов с высокой скоростью передачи информации о переходе в Интернет.

Модульная модель: ESP32-CAM Упаковка: DIP-16 Размер: 27 * 40,5 * 4,5 (± 0,2) мм SPI Flash: стандартная 32 Мбит ОЗУ: внутренняя 520 КБ + внешняя 8 МБ PSRAM Bluetooth: Bluetooth 4.2 BR / EDR и BLE Стандартный Wi-Fi: 802.11 b / g / n / e / i Поддержка передачи: UART, SPI, I2C, PWM Поддержка TF карты: Максимальная поддержка порта 4G IO: 9 Периодичность портов: стандартная, 115200 бит / с. , в одном диапазоне частот Frekvenčný rozsah: 2400 ~ 2483,5 МГц Antény form: Palube PCB anténa, zisk 2dBi Prenáša výkon: 802.11 b: 17 ± 2 дБм (@ 11 Мбит / с) 802.11 g: 14 ± 2 дБм (@ 54 Мбит / с) 802.11 n: 13 ± 2 дБм (@ MCS7) Тип: CCK, 1 Мбит / с: -90 дБм CCK, 11 Мб / s: -85dBm 6 mb / s (1/2 BPSK): -88dBm 54 mb / s (3/4 64-QAM): -70dBm MCS7 (65 mb / s, 72,2 mb / s): -67dBm spotreba Energie: vypnite blesk: [email protected] Запустите blesk a nastavte jas na maximum: [email protected] Hlbokého spánku: najnižšia spotreba elektrickej energie môže dosiahnuť [email protected] Moderm-spánku: najnižežš [адрес электронной почты защищен] Zabezpečenie WPA / WPA2 / WPA2-Enterprise / WPS Количество просмотров: 4.75-5,25 В Практическая мощность: -20 ℃ ~ 70 ℃ Складываемое пространство: -40 ℃ ~ 125 ℃, ESP32-CAM модуль изображения, выходящий из курса

Минимальная актуальная системная диаграмма:

160 ступёв

70 ступенёв

Функция: Чип: FT232RL поддерживает дополнительный сигнальный порт FT232RL Чип RXD / TXD поддерживает коммуникатор, указывающий USB, позволяет выбрать, 5, 3,3 В, установить переключатель на вход, выходящий за вход 500 мА.
