Выключатель с диммером что это такое. Диммер: что это такое, принцип работы и применение в современном освещении

Что представляет собой диммер для освещения. Как работает диммер и регулирует яркость света. Какие виды диммеров бывают и для каких типов ламп подходят. Преимущества и недостатки использования диммеров.

Содержание

Что такое диммер и для чего он нужен

Диммер — это электронное устройство, которое позволяет плавно регулировать яркость освещения. Основное назначение диммера — изменять интенсивность светового потока ламп в широком диапазоне, от минимального до максимального уровня. Это дает возможность создавать комфортное освещение и нужную атмосферу в помещении.

Диммеры применяются как в бытовых, так и в промышленных осветительных системах. Они могут устанавливаться:

  • В жилых помещениях (гостиная, спальня, кухня)
  • В офисах и рабочих кабинетах
  • В ресторанах, кафе, барах
  • На сцене в театрах
  • В торговых залах магазинов
  • В промышленных цехах

Главная функция диммера — плавное изменение яркости света. Но современные модели часто оснащаются дополнительными возможностями:


  • Дистанционное управление
  • Программирование сценариев освещения
  • Датчики движения и освещенности
  • Таймеры включения/выключения

Принцип работы диммера

В основе работы диммера лежит принцип изменения действующего напряжения, подаваемого на лампу. Диммер «обрезает» часть синусоиды переменного тока, уменьшая тем самым мощность, поступающую на осветительный прибор.

Как именно работает диммер:

  1. В момент перехода синусоиды через ноль диммер отключает напряжение
  2. Через определенный промежуток времени напряжение снова подается на лампу
  3. Чем дольше пауза, тем меньше средняя мощность и ниже яркость
  4. Процесс повторяется 100 раз в секунду (для сети 50 Гц)

Ключевым элементом диммера является симистор — полупроводниковый прибор, который может быстро коммутировать цепь. Именно он отвечает за «обрезание» синусоиды в нужный момент.

Виды диммеров

Существует несколько основных типов диммеров, различающихся по конструкции и принципу управления:

Поворотные диммеры

Имеют круглую ручку, вращая которую можно плавно менять яркость. Часто совмещены с кнопкой включения/выключения. Просты и интуитивно понятны в использовании.


Клавишные диммеры

Выглядят как обычный выключатель, но имеют дополнительные кнопки или сенсорную панель для регулировки. Хорошо вписываются в современный интерьер.

Сенсорные диммеры

Управляются легким касанием панели. Позволяют точно задать нужный уровень яркости. Часто имеют память настроек.

Диммеры с дистанционным управлением

Регулируются с помощью пульта или смартфона. Удобны для управления несколькими группами светильников.

Совместимость диммеров с различными типами ламп

Не все осветительные приборы можно использовать с диммерами. Совместимость зависит от типа лампы и конструкции диммера:

Лампы накаливания

Отлично работают с любыми диммерами. Плавно регулируются во всем диапазоне яркости.

Галогенные лампы

Совместимы с большинством диммеров. Могут требовать специальных моделей при низковольтном питании.

Светодиодные лампы

Не все модели поддерживают диммирование. Нужны специальные диммируемые LED-лампы и совместимые диммеры.

Люминесцентные лампы

Обычные люминесцентные лампы не диммируются. Существуют специальные диммируемые модели с электронным балластом.


Преимущества использования диммеров

Применение диммеров в системах освещения дает ряд существенных преимуществ:

Экономия электроэнергии

При снижении яркости ламп уменьшается потребление электричества. Это позволяет сократить расходы на освещение.

Создание комфортной атмосферы

Возможность плавно регулировать освещение помогает создать уютную обстановку и нужное настроение в помещении.

Продление срока службы ламп

Работа ламп на пониженной мощности увеличивает срок их эксплуатации, особенно это касается ламп накаливания.

Защита зрения

Плавная регулировка позволяет подобрать оптимальный уровень освещенности, снижая нагрузку на глаза.

Недостатки и ограничения диммеров

Несмотря на явные преимущества, у диммеров есть и некоторые недостатки:

Совместимость с лампами

Не все типы ламп можно использовать с диммерами. Требуется правильный подбор совместимых устройств.

Возможность мерцания

При использовании некачественных диммеров или несовместимых ламп может возникать заметное мерцание света.


Сложность установки

Монтаж диммера может быть сложнее, чем установка обычного выключателя. Иногда требуется перепроводка.

Стоимость

Диммеры и диммируемые лампы стоят дороже обычных выключателей и ламп, что увеличивает начальные затраты на освещение.

Как выбрать подходящий диммер

При выборе диммера следует учитывать несколько важных факторов:

Тип ламп

Диммер должен быть совместим с используемыми лампами (накаливания, светодиодные, галогенные).

Мощность нагрузки

Суммарная мощность подключенных ламп не должна превышать номинальную мощность диммера.

Способ управления

Выбор между поворотным, клавишным, сенсорным или дистанционным управлением зависит от предпочтений пользователя.

Дополнительные функции

Наличие таймера, датчика движения, памяти настроек может быть полезно в определенных ситуациях.

Дизайн

Внешний вид диммера должен гармонировать с интерьером помещения.

Установка и подключение диммера

Монтаж диммера вместо обычного выключателя включает следующие этапы:

  1. Отключение электропитания в помещении
  2. Демонтаж старого выключателя

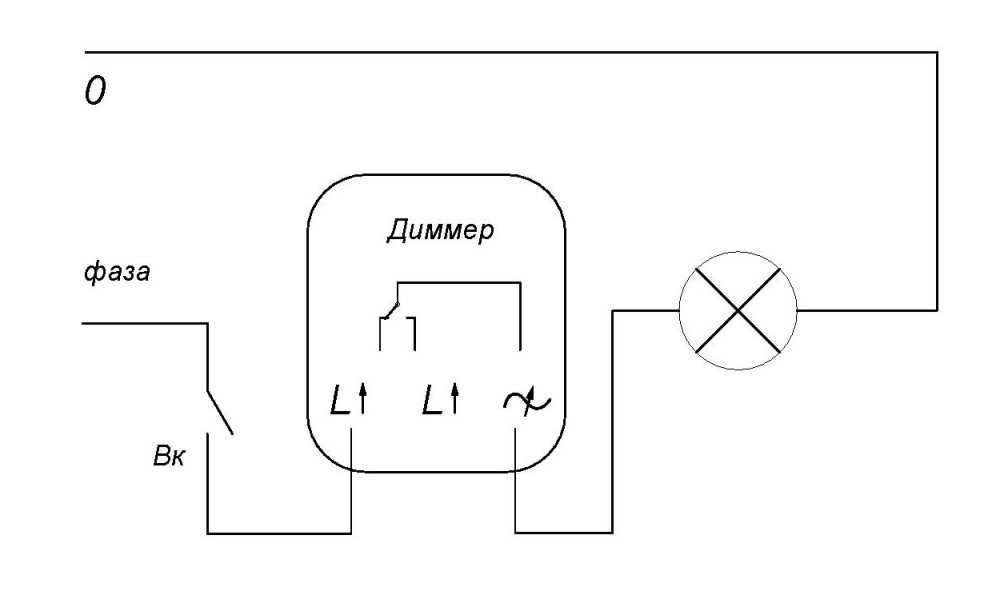

  3. Подключение проводов к клеммам диммера согласно схеме
  4. Установка диммера в монтажную коробку
  5. Проверка работоспособности

Важно помнить о технике безопасности и при необходимости обратиться к квалифицированному электрику.


Перспективы развития технологии диммирования

Технология диммирования продолжает развиваться. Основные тенденции включают:

  • Интеграцию с системами «умного дома»
  • Улучшение совместимости со светодиодными лампами
  • Развитие беспроводных технологий управления
  • Повышение энергоэффективности самих диммеров

Эти инновации сделают управление освещением еще более удобным и эффективным в будущем.


для чего нужен, плюсы и минусы – Справочник электрика

Акции

Все акции

Популярные электротовары

Кабельная стяжкa нейлоновая 300 x 3,6 мм белая упаковка 100 штук REXANT

Арт. 07-0300 Код товара: 50610

Отзывы

Лампа светодиодная А60 9,5 Вт 200–240 В E27 855 лм 2700 K теплый свет REXANT

Арт. 604-001 Код товара: 41251

Отзывы

Крепеж, клипса крепления трубы 20 мм серая 100 шт. ДКС (DKC)

Арт. 51020 Код товара: 10326

Отзывы

Розетка с заземлением 16А механизм белый AtlasDesign Schneider Electric

Арт. ATN000143 Код товара: 20624

Отзывы

LED лента 220В, 13*8 мм, IP67, SMD 5050, 60 LED/m теплый белый (3000 K)

Арт. 142-106 Код товара: 40705

Отзывы

Термоусадка 2,0 / 1,0 мм черная 1 м REXANT

Арт. 20-2006 Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200/3600)

Арт.

IMT35100 Код товара: 10136

Отзывы

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ

Арт. 01-8890-2 Код товара: 11161

Отзывы

Кабель греющий саморегулирующийся PROconnect SRL16-2, неэкранированный, 16 Вт/1 м

Арт. 51-0624 Код товара: 30098

Отзывы

Силовой кабель ВВГ-Пнг(А)-LS 3×2,5 мм² для ремонта и строительства ГОСТ Брянск-кабель

Арт. 01-8272-99 Код товара: 11154

Отзывы

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред.  | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 60-0705 Код товара: 90553

Чайники

Отзывы

Чайник электрический, нержавеющая сталь 1,8 литра, 1850 Вт/220В  (DX3018)  DUX

Арт. 024570(2) Код товара: 41494

Светодиодные ленты

Отзывы

Светодиодная лента RT-A120-8mm 24В дневной 4000К 9,6 Вт/м IP20 50m Arlight

Арт. PS-40A Код товара: 10185

Приборы контроля и сигнализации

Отзывы

Переключатель фаз PS-40A DigiTOP

Арт. HTB105 Код товара: 80843

Для телевизора

Отзывы

Пульт Huayu CT-90326 для телевизора Toshiba

Арт. HSM184 Код товара: 81073

Для телевизора

Отзывы

Пульт AA59-00332D для телевизора Samsung Huayu

Все товары Выключатели, розетки и рамки

для чего нужен, плюсы и минусы – Справочник электрика

Акции

Все акции

Популярные электротовары

Кабельная стяжкa нейлоновая 300 x 3,6 мм белая упаковка 100 штук REXANT

Арт. 07-0300 Код товара: 50610

Отзывы

Лампа светодиодная А60 9,5 Вт 200–240 В E27 855 лм 2700 K теплый свет REXANT

Арт. 604-001 Код товара: 41251

Отзывы

Крепеж, клипса крепления трубы 20 мм серая 100 шт. ДКС (DKC)

Арт. 51020 Код товара: 10326

Отзывы

Розетка с заземлением 16А механизм белый AtlasDesign Schneider Electric

Арт. ATN000143 Код товара: 20624

Отзывы

LED лента 220В, 13*8 мм, IP67, SMD 5050, 60 LED/m теплый белый (3000 K)

Арт. 142-106 Код товара: 40705

Отзывы

Термоусадка 2,0 / 1,0 мм черная 1 м REXANT

Арт. 20-2006 Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200/3600)

Арт. IMT35100 Код товара: 10136

Отзывы

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ

Арт. 01-8890-2 Код товара: 11161

Отзывы

Кабель греющий саморегулирующийся PROconnect SRL16-2, неэкранированный, 16 Вт/1 м

Арт. 51-0624 Код товара: 30098

Отзывы

Силовой кабель ВВГ-Пнг(А)-LS 3×2,5 мм² для ремонта и строительства ГОСТ Брянск-кабель

Арт. 01-8272-99 Код товара: 11154

Отзывы

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред. | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 09-3946 Код товара: 62362

Расходники для пайки

Отзывы

Силиконовое масло ПМС-60000 Полиметилсилоксан 500 мл REXANT

Арт. 513-023

Изделия с подсветкой

Отзывы

Светодиодная фигура Елочка RGB LED 20 см пластик EVA Neon-Night

Арт. 51-0505 Код товара: 30168

Нагревательные маты

Отзывы

Теплый пол нагревательный мат Extra 2,5 м² (0,5×5 м) 400 Вт REXANT

Арт. 255-296

Бахрома

Отзывы

Гирлянда Айсикл Бахрома светодиодная, 6,0 х 1,5 м, черный провод каучук, 220В, диоды теплый белый, 480 LED

Арт. 034170 Код товара: 41531

Светильники настенно-потолочные

Отзывы

Светильник SP-VINCI-S600x55-7W дневной белый 110° IP20 металл Arlight

Все товары Выключатели, розетки и рамки

Что такое поворотный диммер?

От

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

брекени / Getty Images

Поворотный диммер имеет причудливое название, но вы, вероятно, уже знакомы с ним. Это диммер с циферблатом на лицевой стороне. Они были довольно популярны в 1970-х и 80-х годов и до сих пор широко доступны. Так что, если вам нужен диммер, и вам нравится поворотное действие и несколько ретро-вид диммера с циферблатом, это может быть ваш следующий переключатель.

Использование

Если вы не знакомы с поворотными диммерами, циферблат используется для управления яркостью светильника. Его можно отрегулировать от очень тусклого уровня лунного свечения до полной яркости лампочки. Поворотная ручка поворачивается слева направо. Он находится в самом низком положении, когда повернут в крайнее левое положение, и на полной яркости, когда повернут в крайнее правое положение. Большинство поворотных диммеров имеют функцию включения/выключения. Вы нажимаете на циферблат до тех пор, пока он не щелкнет, чтобы включить или выключить светильник. Другие поворачиваются полностью влево, пока не щелкнут, чтобы включить или выключить.

Тепловыделение

Диммерный переключатель — это, по сути, переключатель со встроенным в него большим переменным резистором. Он потребляет немного энергии, и это создает тепло. Для отвода тепла коммутаторы часто оснащаются охлаждающими ребрами или алюминиевыми панелями. Диммеры должны быть установлены в электрических коробках, которые обеспечивают небольшое пространство для дыхания, чтобы предотвратить перегрев. Не втискивайте его в маленькую распределительную коробку или коробку, полную проводов. При необходимости можно заменить ящик на более глубокую модель. Используйте коробку «старой работы», предназначенную для реконструкции. Это позволяет установить короб без врезки в стену.

Проводка

Как и другие типы выключателей света, поворотные диммеры могут быть подключены для управления освещением из одного, двух или трех мест. Одно место требует переключения. Для двух местоположений требуется пара соответствующих трехсторонних коммутаторов . В трех точках требуется четырехпозиционный коммутатор , установленный между парой трехпозиционных коммутаторов. Поворотные диммеры бывают однополюсными и трехполосными. Один полюс предназначен для управления светом из одного места. Трехпозиционный диммер используется в сочетании с трехпозиционным выключателем для управления светом из двух мест, но затемнения только из одного. Вы не ставите диммер в оба трехпозиционных переключателя. Четырехпозиционного поворотного диммера нет. У большинства диммеров короткие провода, называемые 9.0039 ведет вместо винтовых клемм, которые вы найдете на стандартных выключателях света. Вы подключаете провода к проводке бытовой цепи с помощью проволочных гаек.

Другие типы переключателей

Существуют и другие типы диммеров для управления освещением. Все они делают одно и то же, но имеют свой внешний вид и действие переключения.

  • Диммеры тумблерного типа выглядят так же, как стандартные выключатели, но маленький тумблер управляет уровнем диммера.
  • Клавишные диммеры оснащены клавишной панелью для управления. В некоторых случаях качелька используется для регулировки затемнения. В других случаях качелька просто включает или выключает свет, а уровень затемнения регулируется небольшим ползунком рядом с качелькой. Тумблерные диммеры также могут иметь эту настройку.
  • Диммеры ползункового типа имеют небольшой рычажок, который скользит вверх и вниз. Некоторые из них имеют встроенную подсветку, позволяющую легко увидеть выключатель ночью, когда свет выключен.
  • Наиболее популярны автоматические диммеры. У них есть включение, выключение и автоматические настройки на переключателе. В автоматическом режиме переключатель использует датчик освещенности для определения уровня освещения в помещении и соответствующим образом регулирует светильник. Если это солнечный день, а затем на улице вдруг становится пасмурно и темно, диммер увеличивает яркость света, чтобы поддерживать тот же уровень яркости в комнате.

Диммеры и энергосберегающие лампы

Диммеры могут быть сложными с современными светодиодными и компактными люминесцентными лампами. Многие КЛЛ не будут работать с диммерами, а многие светодиоды не дадут вам полного диапазона регулировки со старыми или стандартными диммерами. Чтобы избежать проблем, выберите новую лампу с полным диммированием и/или диммер, предназначенный для работы с более новыми лампами. Вы все еще можете столкнуться с некоторыми ограничениями диапазона, но вы можете не заметить проблемы. Если вы еще не заметили, компактные люминесцентные лампы выходят из употребления (и на то есть веские причины), поэтому лучше выбирать продукты, оптимизированные для светодиодов.

Диммеры, диммеры для светодиодов и элементы управления освещением

Что такое диммер?

Диммер современный — электронное устройство, предназначенное для регулирования светоотдачи ламп накаливания и галогенных ламп; и люминесцентные лампы в светильниках, оснащенных специальными диммирующими балластами. Они также могут затемнять некоторые современные светодиодные лампы,

Как работает диммер лампы

Диммер работает, по сути, отключая части от переменного напряжения. Это позволяет только частям сигнала проходить к лампе. Яркость лампы определяется мощностью, передаваемой ей, поэтому чем сильнее обрублена форма волны, тем сильнее она тускнеет.

Энергия сети состоит из переменного тока, который течет в одном направлении, а затем в другом по кабелю со скоростью 50 или 60 циклов в секунду (известной как Герц). Значение 50 или 60 Гц зависит от энергосистемы страны. Ток чередуется взад и вперед, меняя направление в нулевой точке. Если бы мы посмотрели на эту форму волны, она выглядела бы как растянутая буква S на боку ~. Проведите линию через середину, и это то, что называется точкой пересечения нуля. В этот момент времени ток не течет ни в одном направлении. Это точка, в которой диммер электронно синхронизируется для включения или выключения питания. Обрывая сигнал в точке пересечения нуля, можно добиться плавного затемнения без мерцания лампы. Это включение и выключение силового устройства происходит каждый раз, когда достигается точка пересечения сети (половина фазы), 100 или 120 раз в секунду.

Форма электрического сигнала для сети 50 Гц, синусоида

Электрическая форма сигнала для выходной мощности сети от регулятора яркости лампы, использующего симисторы

Обычно диммеры света изготавливаются с использованием симистора в качестве устройства управления мощностью. Эти электронные детали представляют собой полупроводники, не отличающиеся от транзисторов. Электронная схема определяет момент времени, когда они включаются (проводят). Состояние ON продолжается до следующей точки пересечения нуля, после чего устройство выключается. Затем электронная схема обеспечивает задержку, которая соответствует тусклости лампы, прежде чем снова включить устройство управления. Небольшая емкость нагрузки фильтрует обрезанную форму волны, что приводит к плавному световому выходу.

Конструкция симистора и обозначение схемы

Симистор имеет две основные клеммы.
