Выключатель с задержкой выключения: что такое реле или выдержка времени? Принцип работы устройства, виды и модели для разного дизайна помещений

что такое реле или выдержка времени? Принцип работы устройства, виды и модели для разного дизайна помещений

Благодаря выключателю с задержкой отключения удастся не только серьезно сэкономить, но и создать иллюзию присутствия в доме, что отпугнет возможных мошенников.

Стоимость электроэнергии и истощение мировых ресурсов заставляют задуматься об экономии. Часто случается, что владельцы квартир и домов могут покинуть помещение, забыв отключить свет, тогда счетчик и насчитывает лишние киловатты. Чтобы избежать подобных ситуаций — был придуман выключатель с таймером. Устройство является частью умного дома и контролирует работу всех приборов, зависящих от электроэнергии – кондиционера, бытовой техники и т.д.

Содержание

1. Основные характеристики выключателей, работающих с задержкой выключения
2.  Что такое реле времени?
3. Виды выключателей, оснащенных таймером
4. С механическим таймером
5. С электронным таймером
6. Модификации
7. Таймер сторож
8. Выключатель света с датчиком движения
9. Кнопочный таймер
10. Модель с таймером отключения для систем вентиляции
11. Какой вид прибора лучше выбрать?
12. Полезное видео

Основные характеристики выключателей, работающих с задержкой выключения

Устройство комплектуется программой, которая позволяет устанавливать параметры контроля всеми приборами в доме. Характерные черты выключателей, работающих с задержкой:

1. Точность учета интервалов, никаких погрешностей.
2. Максимальный показатель продолжительности времени программирования устройства. Чем больше временной диапазон, тем больше функций в состоянии выполнить выключатель.
3. Устойчив к перепадам напряжения, поддерживает рабочий режим при 230 В, частоте в 50 Гц и силе тока в 16 А.
4. Большой перечень функций, позволяющий работать с другими устройствами и выполнять разные задачи.

 Что такое реле времени?

Чтобы понять особенности прибора, стоит изучить его принцип работы. Реле работающее навыворот функционирует по такой схеме:

1. На прибор подается сигнал о необходимости выключить устройство.
2. Начинается отсчет времени выключения прибора. Врем истекает и происходит выключение.

[stextbox id=»warning»]Если такое реле усыновлено перед лампой, то не стоит ждать моментального срабатывания. Все отключится только после прохождения времени задержки.

[/stextbox]

Двойной реле:

Как только подается сигнал, включается механизм и происходит отсчет интервала задержки. Как указанное время отсчитано прибор включает необходимое устройство в указанные сроки. Можно сказать, что два реле времени подключены последовательно – это и есть двойное реле.

Виды выключателей, оснащенных таймером

Принцип работы таймеров заключается в соединении и разъединении контактов, которые управляют светом в конкретной последовательности. На рынке представлено две разновидности приборов в зависимости от конструкции и принципа действия. Кроме того, выключатели делятся в зависимости от типа установки – скрытые или наружные. С учетом соединения контактов в механизме – винт или пластина.

[stextbox id=»info»]Все включатели с таймером работают от электричества, но сам таймер может быть, как механическим, так и электронным.[/stextbox]

С механическим таймером

Лепестки конструкции определяют особенности работы механизма. Для его запуска пользователь задает время на корпусе выключателя. Один лепесток соответствует 15 или 30 минутному интервалу времени. Вращающийся диск регулирует настройку таймера. В указанный промежуток времени потребитель получит электроэнергию, как только сработает таймер, ее поступление будет перекрыто в автоматическом режиме.

Несмотря на простую конструкцию, изделие имеет свои недостатки:

1. Не допускается установка случайного режима.
2. Невозможно поставить прибору сложные задачи.
3. Таймер отсчета не настолько точные, как в других моделях.

[stextbox id=»warning»]Механические модели могут работать за счет резервных аккумуляторных батарей.[/stextbox]

С электронным таймером

Предполагают наличие недельного интервала программирования устройства. Необходимое время выставляется на жидкокристаллическом экране.

1. На экране отображена информация о параметрах настройки.
2. На приборе управления несколько функциональных кнопок.
3. Насчитывает до 150 опций.
4. Низкая дисперсия до минуты.
5. Установка проводится своими силами.

Электронная модель обладает большим перечнем преимуществ, пользуется спросом у пользователей, ведь обеспечивает многозадачность и точное выполнение всех команд.

Модификации

Изделия используются для управления приборами на участке одной цепи. Нашли широкое применение в домах, квартирах. Производители предлагают обширный ассортимент продукции, который можно подразделить на 4 категории: таймер-сторож, кнопочный таймер, выключатель с датчиком движения, модель с таймером для вентиляции.

Таймер сторож

Прибор используется для защиты дома от несанкционированного проникновения. Позволяет организовать визуальное присутствие владельцев дома. Встроенная программа включает и выключает освещение в определенной последовательности в указанный интервал времени. Если приходится часто бывать в поездках – это идеальное решение, позволяющее оставить дом без присмотра. С улицы кажется, что дома кто-то есть. Полностью защитить дом он не сможет, но вот окажет помощь в этом вопросе и собьёт с толку злоумышленников.

Выключатель света с датчиком движения

При появлении человек в поле действия инфракрасного поля, датчик улавливает движение и включает освещение. При этом датчик обеспечивает: регулировку чувствительности, параметры освещения. Представлены модели, которые выполняют одну опцию, но встречаются и те, что выполняют все.

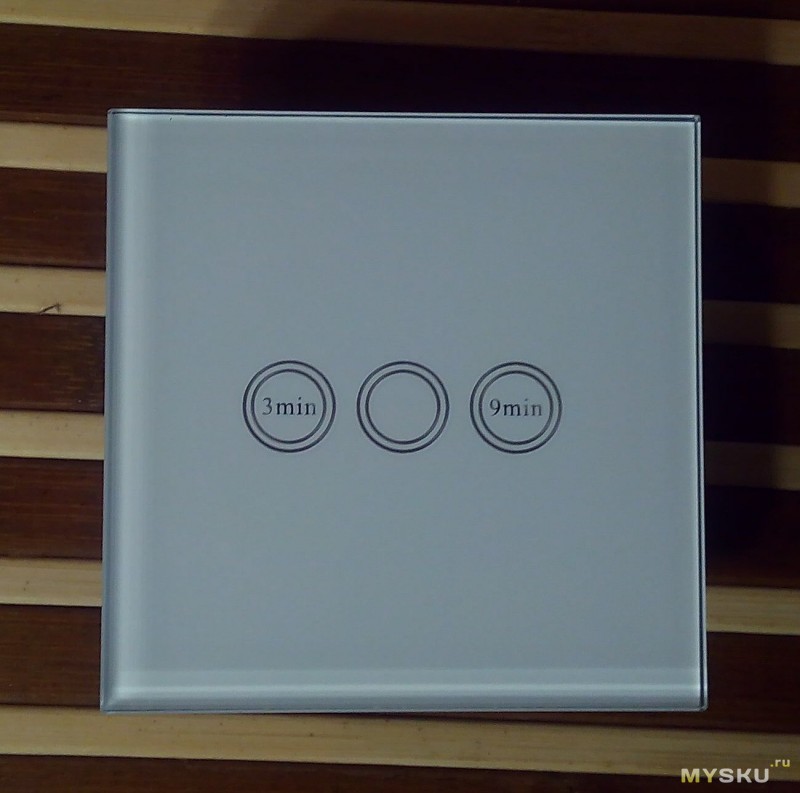

Кнопочный таймер

Механическое нажатие на кнопку приводит устройство в работу, обеспечивая автоматическое выключение и включение света через определенное время. Такие модели представлены возможностью задавать временной интервал на сутки или недели. Удобно монтировать такие выключатели в прихожих, на лестницах, в гараже, туалете.



Модель с таймером отключения для систем вентиляции

Вытяжка встречается на кухне и в ванной, так предусмотрена планировка любой квартиры или дома. Чтобы рационально пользоваться вентиляционной системой, рекомендуется установить вентилятор с таймером отключения, который через указанный промежуток времени просто отключит устройство. Такой подход позволит решить сразу же несколько задач: рационально использовать электроэнергию и обеспечить оптимальный показатель влажности в помещении.

Какой вид прибора лучше выбрать?

Перед тем как совершить покупку, опишите свои требования к прибору. С учетом этих факторов и стоит заняться поиском подходящего выключателя. Решите, где будет установлен выключатель – снаружи или будет встраиваться. После решите какие функции интересуют вас, как владельца прибора. Если необходимо активизировать дополнительный функционал придется прикупить некоторые датчики. Или же выберите модификацию, в которой все элементы уже являются частью конструкции.

При выборе рекомендуется следовать таким пунктам:

1. Учитывайте напряжение, на которое рассчитана работа изделия.
2. Определитесь с типом управления – механическим или цифровым.
3. Место установки – в розетку, подрозетник, распредкоробку.
4. Учитывайте условия эксплуатации, необходима ли защита от влаги.

Учитывайте и периодичность, указанную на таймере выключателя. Если функции предположительно осуществляются несколько раз в сутки, то стоит выбрать суточные модели. На выбор представлены и варианты недельным или месячным таймером.

Более сложная модификация устройства подходит для управления несколькими приборами и питающими линиями. При выборе производителя, стоит обратить внимание на модели известных и проверенных марок. Часто положительные отзывы оставляют про выключатели компании Legrand, Feron, Livolo, Orbis.

Применение выключателя с задержкой отключения откроет перед вами новые возможности. Стоит сочетать изделие вместе с опцией «умный дом». Такой подход позволит обеспечить комфортные условия проживания и в тоже время сберечь ресурсы. Благодаря четко установленному интервалу владельцы жилья могут не переживать, если забудут отключить свет. За них это сделать устройство в определенное время. Повышенные меры безопасности в современном мире уже давно стали нормой.

Стоит только определиться с моделью, которая подойдет с учетом ваших нужд, ведь зачем переплачивать за функционал, который может так и не пригодиться. Ознакомившись с разнообразием моделей, подобрать подходящий вариант будет проще. При этом изучите технические характеристики выключателя с задержкой отключения, изучите правила программирования прибора. Хорошо, если он сможет функционировать при отключении электропитания.

Полезное видео

Выключатель с задержкой отключения в Тюмени: 850-товаров: бесплатная доставка [перейти]

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM {SQ1814-0602} Цвет:

В МАГАЗИН

Выключатель карточный с задержкой отключения сл. кость Таймыр TDM, цена за 1 шт Цвет:

В МАГАЗИН

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM {SQ1814-0602} Цвет:

В МАГАЗИН

Выключатель карточный с задержкой отключения белый Таймыр TDM, цена за 1 шт Цвет: Белый, Вид/марка

В МАГАЗИН

Сенсорный выключатель с задержкой отключения слоновая кость «Таймыр» TDM Производитель: TDM

ПОДРОБНЕЕ

Legrand (Легранд) Выключатель без нейтрали, с задержкой отключения, Valena In’Matic 752061

ПОДРОБНЕЕ

70 103

Legrand (Легранд) Выключатель с подсветкой задержкой отключения — Программа Plexo серый 250 В 50/60 Гц (комплект 5 шт.) 069504

ПОДРОБНЕЕ

70 124

Legrand (Легранд) Выключатель с подсветкой задержкой отключения — Программа Plexo белый 250 В 50/60 Гц (комплект 5 шт. ) 069604

ПОДРОБНЕЕ

Tdm Сенсорный выключатель с задержкой отключения Таймыр SQ1814-0602 Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

Simon 82 Выключатель проходной с функцией задержки времени вкл/выкл, S27, S82, S82N, S88, S82 Detail 75324-39

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения скрытый белый Таймыр TDM

ПОДРОБНЕЕ

Bylectrica Выключатель (таймер) сенсорный с задержкой времени отключения, С1-100-033 1 шт.

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения белый Таймыр IP20 Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

20 965

ABB NIE Zenit Шампань Выключатель карточный с задержкой отключения (5-90 сек. ) 2 мод

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM {SQ1814-0602}

ПОДРОБНЕЕ

16 155

Выключатель Legrand Plexo IP55 с задержкой отключения от 25 до 15 мин 069604

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения сл. кость «Таймыр» TDM SQ1814-0702

ПОДРОБНЕЕ

Выключатель карточный скрытый с задержкой отключения слоновая кость Таймыр TDM

ПОДРОБНЕЕ

20 965

ABB NIE Zenit Серебро Выключатель карточный с задержкой отключения (5-90 сек.) 2 мод

ПОДРОБНЕЕ

Реле времени 16А РО-415 для систем вентиляции, вход управления, задержка включения и выключения нагрузки (комплект из 3шт)

ПОДРОБНЕЕ

Реле времени 16А РО-415 для систем вентиляции, вход управления, задержка включения и выключения нагрузки

ПОДРОБНЕЕ

Механизм карточного (54 мм) выключателя с задержкой отключения (5 — 90 сек), накладкой, 2-модульный, ABB Zenit, цвет серебристый AB-N2214. 5PL

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM Производитель: TDM ELECTRIC,

ПОДРОБНЕЕ

Выключатель TDM ELECTRIC сенсорный с задержкой отключения сл. кость «Таймыр» (SQ1814-0702)

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

Выключатель с задержкой отключения бех нейтрали винтовые зажимы 10а Legrand Life/Allure механизм (арт. 752061)

ПОДРОБНЕЕ

Реле времени с задержкой выключения PO-406

ПОДРОБНЕЕ

Выключатель с задержкой отключения без нейтрали винтовые зажимы 10а Legrand Life/Allure механизм (752061) (Партия 1. 0 шт)

ПОДРОБНЕЕ

12 593

ABB Выключатель карточный с задержкой отключения ABB Zenit 16A 250V альпийский белый N2214.5 BL

ПОДРОБНЕЕ

Сенсорный выключатель с задержкой отключения белый «Таймыр» TDM {SQ1814-0602} Цвет:

В МАГАЗИН

Таймеры и реле задержки времени

CARLO GAVAZZI является лидером на рынке таймеров и реле времени с одним из самых широких ассортиментов продукции в отрасли. Обладая более чем 40-летним опытом, компания Carlo Gavazzi знает, что нужно для производства таймеров, способных выдерживать самые жесткие условия эксплуатации. Благодаря местным центрам продаж и поддержки, расположенным в 22 странах, и независимым дистрибьюторам более чем в 100 странах, продукты CARLO GAVAZZI и техническая поддержка доступны по всему миру.

Таймеры CARLO GAVAZZI используются в самых разных областях. Типичные области применения включают центры управления двигателями, синхронизацию процессов, HVAC и управление насосами. Ассортимент нашей продукции охватывает большинство функций синхронизации, включая задержку включения, интервал, задержку выключения, рециркулятор и типы звезда-треугольник. Мы предлагаем как однофункциональные, так и многофункциональные таймеры с монтажом на DIN-рейку или вставным корпусом.

Многофункциональные таймеры предлагают множество функций синхронизации в одном таймере, который пользователь может выбрать с помощью поворотного переключателя или DIP-переключателя. Клиенты и дистрибьюторы ценят возможность иметь один таймер, который может выполнять множество различных функций.

Функции синхронизации

Таймеры могут быть запущены либо путем подачи напряжения питания на таймер (автоматический запуск), либо через контактный вход (ручной запуск).

Таймеры задержки включения

Когда на таймер подается питание, таймер ждет некоторое время, прежде чем включить выход. Это очень распространенная временная функция в цепях управления двигателями и насосами.

При ручном запуске отсчет времени запускается через контактный вход. Отсчет времени может начинаться либо по переднему, либо по заднему фронту замыкания контакта.

Интервальные таймеры

Интервальные таймеры также известны в некоторых случаях как «одноразовые» таймеры. При использовании интервального таймера с автоматическим запуском, когда на таймер подается питание, выход немедленно включается и остается включенным в течение периода времени, установленного пользователем, а затем выключается.

При ручном запуске выход включается при замыкании контакта. По истечении установленного периода времени выход выключается, даже если контактный вход все еще замкнут.

Таймеры задержки выключения

Таймер задержки выключения с автоматическим запуском также известен как таймер «истинной задержки выключения». Когда на таймер подается питание, выход немедленно включается и остается включенным до тех пор, пока подается питание. При отключении питания выход остается включенным в течение периода времени, установленного пользователем, а затем выключается.

При ручном запуске выход включается и остается включенным, когда контакт замкнут. После размыкания контакта выход остается включенным в течение времени, установленного пользователем, а затем выключается.

Таймеры повторного использования

Существует два типа таймеров ресайклера — симметричные и асимметричные.

Когда питание подается на симметричный таймер рециклера, выход попеременно включается и выключается, пока подается питание. Для настройки таймера предусмотрена одна регулировка, а время включения и время выключения совпадают. Этот тип таймера иногда называют «мигающим реле».

Таймер асимметричного рециклера аналогичен симметричному таймеру, разница заключается в том, что время включения и время выключения индивидуально настраиваются пользователем.

Для обоих типов таймеров ресайклера можно выбрать, запускается ли он сначала со временем включения или со временем выключения.

Таймеры звезда-треугольник

Таймеры звезда-треугольник, как следует из их названия, используются для управления запуском двигателя по схеме звезда-треугольник. Это используется на больших двигателях для минимизации пускового тока.

Когда на таймер подается питание, включается первый выход (Start Timing), чтобы включить контактор для запуска двигателя в звездообразном соединении (запуск при пониженном напряжении).

Двигатель остается в соединении звездой в течение периода времени, установленного пользователем. По истечении этого времени выход 1 выключается, а после небольшой задержки включается выход 2, который включает контактор для переключения двигателя на соединение треугольником.

Топ

Онлайн-обучение

Мы создали онлайн-курс обучения для наших таймеров, состоящий из 3 модулей.

Эти модули охватывают технические аспекты таймеров и функций синхронизации. Кроме того, он также охватывает приложения и рынки, на которых используются эти продукты.

Top

Ассортимент нашей продукции

Серия D

Получить техпаспорт

• Одно- и многофункциональные таймеры
• DIN-крепление, корпус 22,5 мм
• Доступен с функциями задержки включения, интервала, симметричного повторителя, асимметричного повтора, задержки выключения и синхронизации звезда-треугольник
• SPDT или DPDT Релейный выход

Брошюра видео

Мини-серия D

Получить техпаспорт

• Одно- и многофункциональные таймеры
• DIN-крепление, корпус 17,5 мм
• Доступен с функциями задержки включения, интервала, повторного использования, задержки выключения и синхронизации звезда-треугольник
• SPDT или DPDT Релейный выход

Брошюра видео

Серия P

Получить техпаспорт

• Одно- и многофункциональные таймеры
• 11-контактный вставной корпус
• Доступен с функциями задержки включения, интервала, симметричного повторителя, асимметричного повтора, задержки выключения и синхронизации звезда-треугольник
• SPDT или DPDT Релейный выход

Брошюра видео

Серия F

Получить техпаспорт

• 8- и 11-контактные съемные многофункциональные таймеры
• Корпус для панельного монтажа 48×48 мм (1/16 DIN)
• Функции задержки включения, интервала, задержки выключения и симметричного рециклера

BrochureVideo

Серия H

Получить техпаспорт

• Вставные многофункциональные таймеры с блейд-клеммами
• Функции задержки, интервала и симметричного ресайклера
• Релейный выход DPDT или 4PDT

BrochureVideo

Серия E

Получить техпаспорт

• Компактные 2-проводные линейные таймеры
• Функции задержки, интервала и рециклера
• Выход полупроводникового SCR
• Доступны с винтовыми или быстросъемными клеммами

Брошюра видео

Top

Приложения

Сборщики панелей и центры управления двигателями

При пуске двигателей возникает большой пусковой ток. Если несколько двигателей запустятся одновременно, результирующий скачок тока может привести к значительному падению напряжения в линиях электропередач. Обычно каждый контактор имеет таймер задержки включения, чтобы предотвратить одновременный запуск всех двигателей.

Для больших двигателей, где использование устройства плавного пуска или привода слишком дорого, можно использовать таймер звезда-треугольник с контакторами, чтобы запустить двигатель в течение определенного периода времени в положении звезды, а затем переключить его на треугольник для применения. полное напряжение на двигателе. Это приводит к уменьшению пускового тока.

ОВКВ

В вентиляционных системах воздуховоды должны быть открыты до запуска вентилятора. Обычно используется таймер задержки включения, который также имеет мгновенный контакт. Таймер получает сигнал запуска, который включает мгновенный контакт, который, в свою очередь, приводит в действие воздуховоды. Через некоторое время контакты с задержкой включают вентилятор.

Еще одним популярным применением является использование таймера задержки выключения для включения вентилятора в газовых и электрических обогревателях с принудительной подачей воздуха. После выключения нагревателя таймер будет поддерживать работу вентилятора в течение определенного периода времени, чтобы предотвратить повреждение нагревательного элемента.

Водоснабжение и ирригация

Гидравлический удар является распространенной проблемой в трубах в насосных установках. Это также может быть проблемой внутри самого насоса, если насос запускается, останавливается и снова запускается слишком быстро. Если насос запустить слишком рано, водяной столб все еще может двигаться обратно по нагнетательному патрубку или выпускному отверстию, вызывая вращение рабочего колеса в противоположном направлении. Запуск насоса в это время может повредить насос.

Таймер задержки включения используется для предотвращения преждевременного запуска насоса.

Технологическое оборудование и системы

В технологическом оборудовании часто используется интервальный таймер, позволяющий оператору устанавливать продолжительность процесса. Таймер часто монтируется на передней панели, что позволяет оператору регулировать продолжительность работы нагревателя, насоса, двигателя и т. д. Типичные области применения включают печи с конвейерным приводом и хлебопекарные системы.

Оператор нажмет кнопку на панели, чтобы запустить процесс, и даже если кнопка будет удерживаться нажатой, процесс будет выполняться только в течение установленного периода времени. Это предотвращает непрерывное выполнение процесса.

Рекреационный

В общественных плавательных бассейнах и гидромассажных ваннах часто требуется, чтобы пользователи принимали душ перед использованием оборудования. Чтобы пользователи не тратили воду впустую, оставляя воду течь после того, как они закончили, для управления электрическим клапаном используется интервальный таймер.

С интервальным таймером, когда пользователь нажимает кнопку, таймер включается на заданный период времени, а затем отключается.

Техническое обслуживание

Промышленное оборудование требует периодического обслуживания, которое также включает в себя смазку рычажных механизмов и шестерен. Чтобы убедиться, что оборудование действительно получает требуемую смазку, используется асимметричный таймер повторного использования.

Асимметричный таймер рециклера имеет отдельно настраиваемое время включения и время выключения. Например, время включения можно установить на 2 секунды, а таймер выключения на 24 часа. В этом примере масляный насос будет ежедневно подавать смазочное масло. Больше не нужно забывать смазывать механизмы.

Сельское хозяйство и аквакультура

В сельском хозяйстве и аквакультуре важно, чтобы кормление производилось через равные промежутки времени. Во многих случаях обширная система автоматизации отсутствует, поэтому достаточно простого таймера. В подобных приложениях используется асимметричный таймер повторного использования.

Асимметричный таймер рециклера имеет отдельно настраиваемое время включения и время выключения. Например, время включения можно установить на 30 секунд, а таймер выключения на 8 часов. В этом примере насос будет активироваться для подачи корма в накопительные резервуары каждые 8 ​​часов.

Верх

Реализовать задержку включения или выключения

Перейти к содержимому

Основное содержание

Задержка включения или выключения

Библиотека

Simscape / Electrical / Specialized Power Systems / Control

Описание

Задержка включения/выключения блок реализует следующую логику, когда Выбирать Параметр типа установлен на Задержка включения :

• Когда вход становится истинным, выход становится истинным после заданной временной задержки. Выход остается верным до тех пор, пока вход верный.

• Когда вход ложный или становится ложным, выход становится ложным без задержки.

• Когда Начальное состояние предыдущего параметра ввода установлен на 1 , и вход истинен в t = 0, вывод истинен без задержки.

Блок задержки включения/выключения реализует следующую логику, когда Select Параметр типа установлен на Задержка выключения :

• Когда вход становится ложным, выход становится ложным после заданной временной задержки. Выход остается ложным до тех пор, пока ввод ложный.

• Когда ввод истинен или становится истинным, выход правда без задержек.

• Когда Начальное состояние предыдущего параметра ввода установлен на 0 , а вход ложный при t = 0, вывод ложный без задержки.

Параметры

Выберите тип

Выберите между Задержка включения (по умолчанию для блоков задержки включения) или Задержка выключения (по умолчанию для блоков задержки выключения).

Время задержки (с)

Укажите продолжительность задержки в секундах. Когда образец параметр time больше 0, значение задержки времени должно быть кратно шагу расчета. По умолчанию 0,01 .

Начальное состояние предыдущего ввода

Укажите начальное значение предыдущего ввода. По умолчанию 0 для Вкл. Блоки задержки и 1 для блоков задержки выключения.

Время расчета

Укажите время расчета блока в секундах. Установить на 0 на реализовать непрерывный блок. По умолчанию 0 .

Входы и выходы

Входной сигнал должен быть логическим сигналом. Вывод булев.

Характеристики

9 0338 Обнаружение пересечения нуля

Прямой проход	Да
Время выборки 903 39	Указан в Время расчета параметр
Скалярное расширение	Да, параметров
Размерный	Да
Нет

Примеры

Пример power_Logic показывает работу блока задержки включения/выключения.
