Выключатели автоматические дифференциального тока двухполюсные. Двухполюсные дифференциальные автоматы: назначение, устройство и применение

Что такое двухполюсный дифференциальный автомат. Для чего он нужен. Чем отличается от однополюсного. Как устроен и работает. Где применяется. Как правильно подключить.

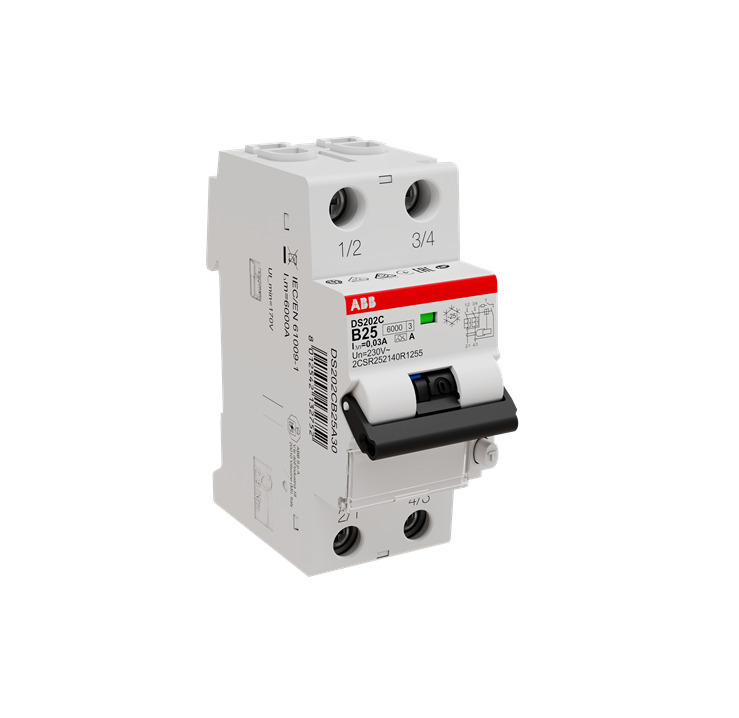

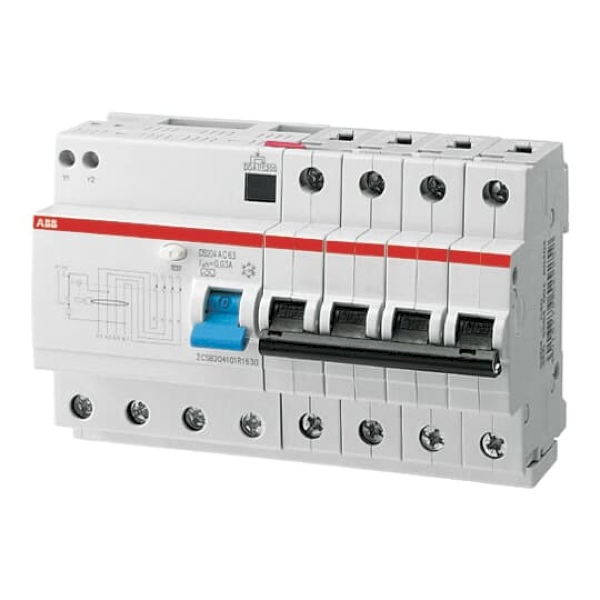

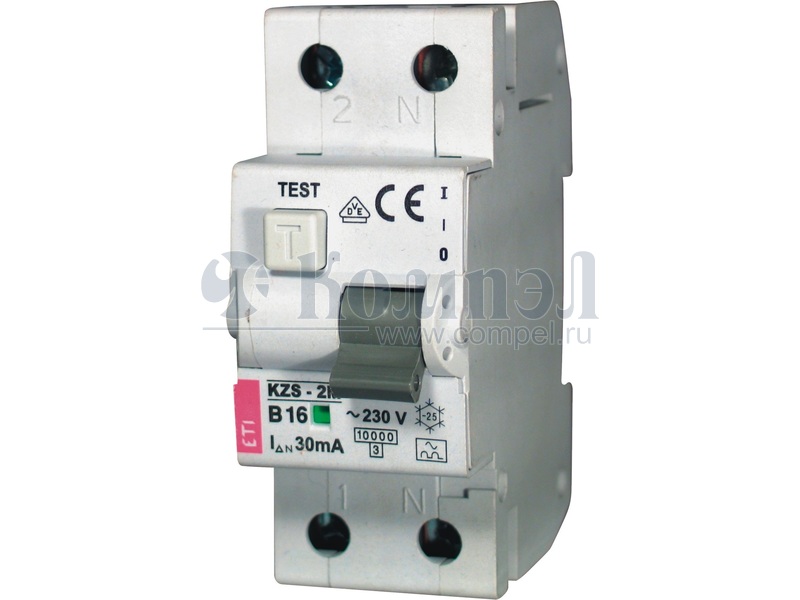

Что такое двухполюсный дифференциальный автомат

Двухполюсный дифференциальный автомат (АВДТ) — это устройство защиты электрической цепи, которое объединяет в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты от:

• Перегрузок
• Коротких замыканий
• Утечек тока на землю
• Поражения электрическим током

Главное отличие двухполюсного АВДТ от однополюсного заключается в том, что он контролирует и отключает одновременно два провода — фазный и нулевой. Это обеспечивает более высокий уровень защиты.

Зачем нужен двухполюсный дифавтомат

Двухполюсные дифференциальные автоматы применяются по следующим причинам:

• Для одновременного отключения фазы и нуля при аварийных ситуациях
• Для защиты однофазных потребителей большой мощности (стиральные машины, электроплиты и т.д.)
• Для защиты цепей с неопределенной полярностью (старые дома с алюминиевой проводкой)
• Как вводное защитное устройство в квартирах и частных домах

Использование двухполюсного АВДТ повышает безопасность эксплуатации электроустановки за счет гарантированного отключения обоих проводов при возникновении утечки тока или короткого замыкания.

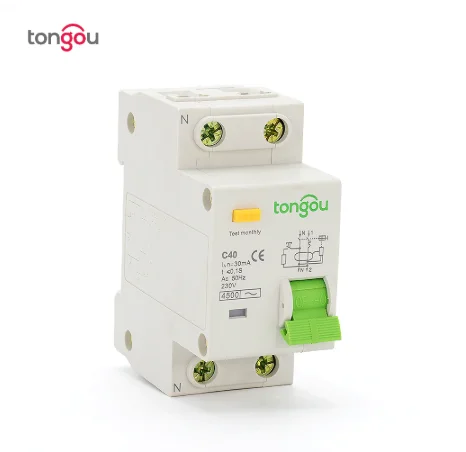

Устройство и принцип работы

Двухполюсный дифференциальный автомат состоит из следующих основных элементов:

• Механизм расцепления
• Дифференциальный трансформатор тока
• Электромагнитный и тепловой расцепители
• Контакты для подключения проводов
• Рычаг включения/отключения

Принцип работы заключается в следующем:

1. При нормальной работе ток в фазном и нулевом проводниках одинаков
2. При появлении утечки возникает разница токов
3. Дифтрансформатор фиксирует эту разницу и подает сигнал на отключение
4. Механизм расцепления размыкает контакты обоих полюсов

Таким образом, при любой аварийной ситуации происходит быстрое отключение как фазного, так и нулевого проводника.

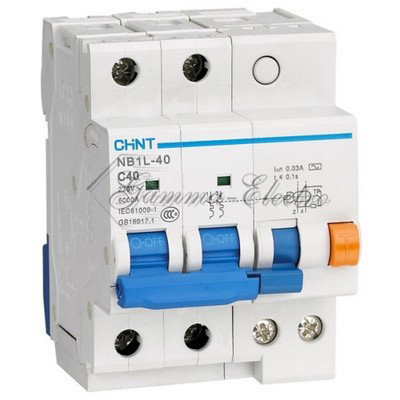

Отличия от однополюсного автомата

Основные отличия двухполюсного дифавтомата от однополюсного:

• Контролирует и отключает оба провода (фазный и нулевой)
• Обеспечивает более высокий уровень защиты
• Имеет два независимых расцепителя
• Занимает два модуля в электрощите
• Стоит дороже однополюсного варианта

При этом двухполюсный АВДТ нельзя заменить двумя однополюсными автоматами, так как он имеет общий механизм расцепления для обоих полюсов.

Области применения

Двухполюсные дифференциальные автоматы применяются в следующих случаях:

• Защита вводов в квартиры и частные дома
• Защита отдельных мощных потребителей (стиральные машины, электроплиты)
• Защита цепей освещения и розеток в помещениях с повышенной опасностью
• Защита электропроводки в старых домах с неопределенной полярностью
• Защита цепей питания медицинского оборудования

Применение двухполюсных АВДТ позволяет повысить надежность и безопасность электроснабжения в различных сферах.

Выбор номинала и характеристики срабатывания

При выборе двухполюсного дифавтомата необходимо учитывать следующие параметры:

• Номинальный ток — выбирается по мощности нагрузки
• Ток утечки — стандартные значения 10, 30, 100, 300 мА
• Характеристика срабатывания — B, C или D
• Отключающая способность — не менее 4,5 кА

Для бытовых цепей обычно используются автоматы с током утечки 30 мА и характеристикой C. Номинальный ток выбирается с запасом 20-30% от расчетного.

Правила подключения

При подключении двухполюсного дифавтомата необходимо соблюдать следующие правила:

1. Отключить напряжение на вводе
2. Установить автомат на DIN-рейку
3. Подключить входящие провода к верхним клеммам
4. Подключить отходящие провода к нижним клеммам
5. Проверить надежность соединений
6. Включить напряжение и проверить работу кнопкой «Тест»

Важно соблюдать полярность подключения и не путать фазный провод с нулевым. Монтаж должен выполняться квалифицированным электриком.

Преимущества и недостатки

Основные преимущества двухполюсных дифавтоматов:

• Высокий уровень защиты
• Одновременное отключение фазы и нуля
• Компактность (2 устройства в 1)
• Простота монтажа

К недостаткам можно отнести:

• Более высокую стоимость
• Больший размер по сравнению с однополюсными
• Сложность ремонта при выходе из строя

В целом, преимущества двухполюсных АВДТ перевешивают их недостатки, особенно с точки зрения безопасности.

Дифференциальные автоматы двухполюсные одномодульные АВДТ32МL тип АС 6кА IEK

Страницы: Сортировать по: умолчанию цене по наличию Дифференциальный автомат одномодульный АВДТ32МL В6А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-006-B-010 Автоматический выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL В10А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-010-B-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL В16А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-016-B-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С6А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-006-C-010 Автоматический выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С10А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-010-C-010 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С16А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-016-C-010 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С20А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-020-C-010 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С25А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-025-C-010 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С32А 10мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-032-C-010 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С6А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-006-C-030 Автоматический выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С10А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-010-C-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С16А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-016-C-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С20А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-020-C-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С25А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-025-C-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С32А 30мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-032-C-030 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С25А 100мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-025-C-100 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Дифференциальный автомат одномодульный АВДТ32МL С32А 100мА тип АС 6 кА KARAT ИЭК Артикул: MVD12-1-032-C-100 Автоматический дифференциальный выключатель IEK в одномодульном корпусе IEK (ИЭК) подробнее » Страницы: Сортировать по: умолчанию цене по наличию Абсолютно любая система электроснабжения, установленная в жилых домах, общественных зданиях, промышленном секторе или на объектах торгово-коммерческой сферы, должна в обязательном порядке обеспечивать безопасность. Всегда присутствует угроза поражения электрическим током, возникновение перегрузки или скачков напряжения в электроцепи, и как следствие пожар. Чтобы снизить риск появления такой ситуации, необходимо уделить особое внимание установке предохранительных устройств в распределительном электрощите. Оптимальным решением станет приобретение дифавтомата со встроенной защитой от сверхтоков. Известный производитель IEK выпустил целую линейку компактных одномодульных автоматических выключателей KARAT АВДТ32ML. Они представляют собой современные устройства со встроенной защитой от сверхтоков, которые используются в однофазных электросетях переменного тока с частотой 50 Герц и напряжением до 230 Вольт. Автоматы выполняют ряд функций: 1)обнаружение дифференциального тока; 2)сравнение его со значением тока срабатывания; 3)отключение защищаемой цепи в случае, когда дифференциальный ток превосходит это значение. Также с их помощью обеспечивается автоматическое отключение электроустановок при возникновении коротких замыканий и перегрузок. Таким образом, АВДТ данного типа защищают человека от поражения током в случае прямого прикосновения к токоведущим частям, людей при косвенном контакте с доступными проводящими частями электроустановок при нарушении изоляции, а также от пожаров из-за утечек тока. Представленные модели этой серии имеют два полюса, один из которых надежно защищен. Приборы обладают высокой предельной коммутационной способностью 6000 Ампер. Дифавтоматы могут быть рассчитаны на нагрузку тока в диапазоне от 6 до 32 Ампер с допустимым значением отключающего дифференциального тока 10, 30 или 100 мАмпер. Возможные типы характеристик срабатывания от сверхтоков: B или C. Степень защиты корпуса от пыли и влаги составляет IP20 и предполагает размещение устройств во влагозащищенных местах. Монтаж выключателей производится опытным специалистом на DIN-рейку с помощью винтовых соединений. Дифавтоматы шириной 18 мм и массой 130 г являются надежными помощниками в обеспечении безопасной работы с электротехническим оборудованием, со сроком службы не менее 15 лет. Загрузка данных… Сбросить форму   Производители электрооборудования Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину). Также в разделе «Автоматические выключатели, УЗО, контакторы, рубильники IEK»:Дифференциальные автоматы двухполюсные одномодульные ARMAT АВДТ B06S тип AC и A 6кА IEK » Дифференциальные автоматы селективные АД12MS 2P тип А IEK » Дифференциальные автоматы селективные АД12S 2P/4P тип АC IEK » Выключатели-разъединители модульные и реверсивные ВРМ-2,ВРМ-3 (63-125А) IEK » Выключатели нагрузки модульные ВН-32 IEK »

Выключатели автоматические дифференциального тока двухполюсные

Тут баннер

org/Product»>

Дифференциальный автомат АВДТ 32 C6 30мА тип А ИЭК Артикул: MAD22-5-006-C-30 Выключатель дифференциального тока автоматический ИЕК АВДТ32 6А 30мА IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C10 30мА тип А ИЭК
Артикул: MAD22-5-010-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 10А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 B16 10мА тип А ИЭК
Артикул: MAD22-5-016-B-10
Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 10мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C16 30мА тип А ИЭК
Артикул: MAD22-5-016-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C20 30мА тип А ИЭК
Артикул: MAD22-5-020-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 20А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C25 30мА тип А ИЭК
Артикул: MAD22-5-025-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 25А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C32 30мА тип А ИЭК
Артикул: MAD22-5-032-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 32А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C40 100мА тип А ИЭК
Артикул: MAD22-5-040-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 40А 100мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C40 30мА тип А ИЭК
Артикул: MAD22-5-040-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 40А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C50 100мА тип А ИЭК
Артикул: MAD22-5-050-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 50А 100мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C63 100мА тип А ИЭК
Артикул: MAD22-5-063-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 63А 100мА

IEK (ИЭК)

Двухполюсные дифференциальные автоматы АВДТ32 компании IEK

Дифференциальный двухполюсный автомат представляет собой устройство, которое способно защитить человека от возможного поражения электрическим током (может возникнуть в случае повреждения изоляционного слоя), препятствует возникновению пожара и защищает электрическую систему от перегрузок и замыканий. Специалисты рекомендуют использовать такие автоматы для того, чтобы защитить электрические линии, которые подводят ток к наружным розеткам, а также приборам освещения внутри подвалов и гаражей.

Дифференциальные автоматы (АВДТ) можно встретить довольно часто. Они имеют ряд неоспоримых преимуществ:

1. АВДТ являются самой хорошей защитой человека, который прикоснулся к токоведущим частям электроустановки.

2. Устройство имеет независимый индикатор контактов.

3. Работает в значительном температурном диапазоне: от -30 до +50 градусов.

4. Контактные зажимы АВДТ имеют насечки. Они уменьшают теплопотери и повышают надёжность соединения.

5. Правильность монтажа устройства и степень его работоспособности можно проверить с помощью тестовой кнопки.

6. Способность устройства равна 6 кА. Эта особенность дает возможность использовать его в качестве вводного защитного автомата.

Что представляет собой АВДТ? Из каких элементов состоит его конструкция? За что отвечает каждый элемент?

1. Два винта для крепления устройства. Они имеют увеличенные головки и универсальный шпиц. Это делает значительно проще процесс монтажа и не дает винтам выпасть.

2. Контакты. Они покрыты наплавкой из композитного материала, имеющего в своем составе серебро. Эта наплавка делает группу контактов более износостойкой и уменьшает величину сопротивления.

3. Схема, состоящая из блока дифференциальной защиты, варистора D-класса и выключателя. Эта схема предоставляет защиту нескольких разновидностей: от дифференциального тока, от замыкания, от перенапряжений (например, при грозе), от перегрузки.

4. Индикатор, сообщающий о состоянии всей цепи. Он показывает точную информацию, вне зависимости от того, как расположена рукоятка.

5. Тестовая кнопка. Помогает проверить, насколько правильно выполнено подключение.

6. Контактные зажимы с насечками.

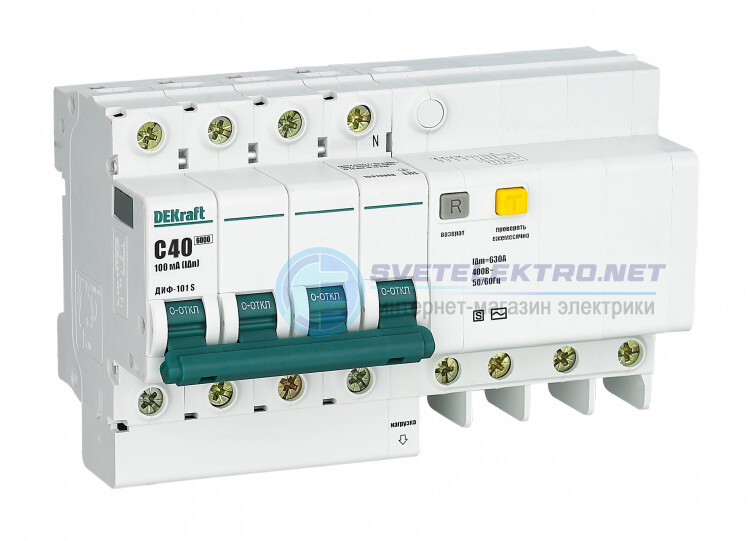

Существует несколько видов АВДТ 32: АВДТ32 В216, АВДТ32 В25, АВДТ32 С6, АВДТ32 С40 30мА, АВДТ32 С50 100мА и прочие. Они отличаются цифрой номинального тока (измеряется в А) и цифрой номинального отключаемого дифференциального тока (мА). Также отличием может быть количество модулей. Различают одно- и двухмодульные двухполюсные АВДТ.

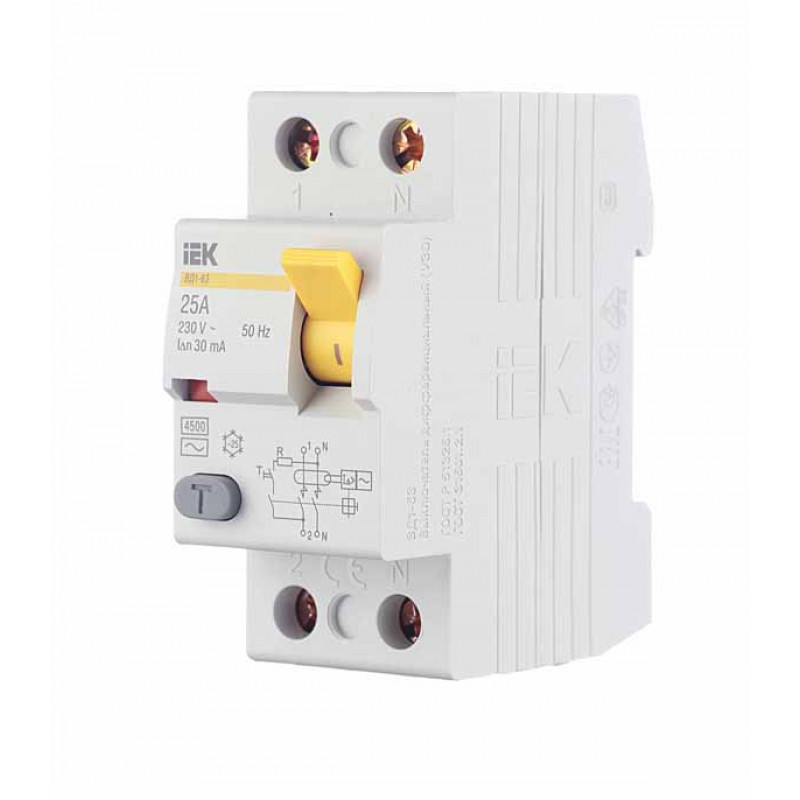

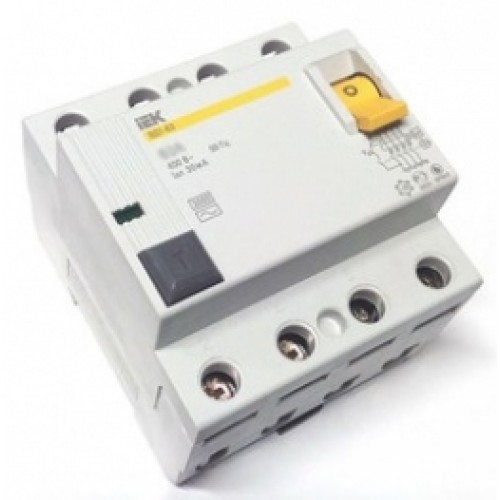

Многие потребители путают АВДТ и УЗО (устройство защитного подключения). Внешне эти два устройства может даже и похожи. Однако есть некоторые отличия в их конструкции. Если сказать коротко, АВДТ – это УЗО плюс автомат. Какие еще отличия есть между двумя защитными конструкциями? Во-первых, это надпись на самом устройстве. Во-вторых, маркировка. В третьих, схема подключения, которая изображена на корпусе. И в-четвертых, размеры. Правда, в последнее время это отличие не всегда актуально. Раньше АВДТ были более широкими, чем УЗО.

Найдено в категориях:

Выключатель автоматический дифференциальный (АВДТ) DSh301R 1п+N C16А 30мА тип АС (DSh301R C16 AC30)

• Код товара 8744030
• Артикул 2CSR245072R1164
• Производитель ABB/DSh301R

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ-32 1п+N 16А 30мА С(Электронный)

• Код товара 9752235
• Артикул MAD22-5-016-C-30
• Производитель IEK/АВДТ 32

С этим покупают Посмотреть

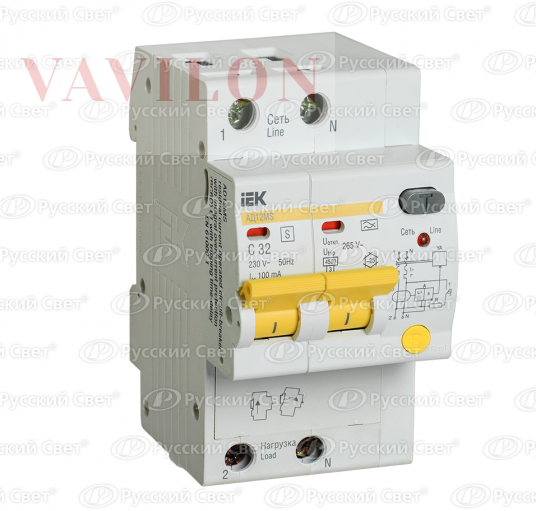

• Код товара 9675189
• Артикул MAD10-2-016-C-030
• Производитель IEK/АД-12/14 тип АС

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1П+N 16А 30мА C AC EASY 9

• Код товара 9332433
• Артикул EZ9D34616
• Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

• Код товара 9688916
• Артикул MAD10-2-010-C-030
• Производитель IEK/АД-12/14 тип АС

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АД63К 1п+N 16А 30мА С АС 18мм

• Код товара 255759
• Артикул 12522
• Производитель Schneider Electric/Домовой

С этим покупают Посмотреть

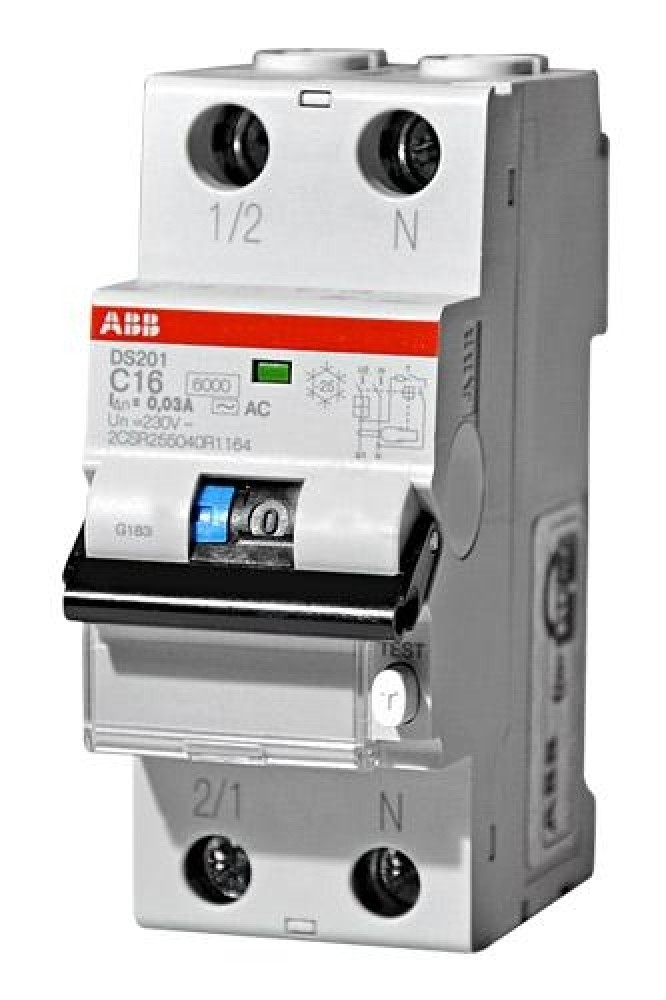

Выключатель автоматический дифференциальный (АВДТ) DS201 1п+N 16А 30мА С AC (DS201 C16 AC30)

• Код товара 5723561
• Артикул 2CSR255040R1164
• Производитель ABB/DS200

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1п+N 10А 30мА C AC EASY 9

• Код товара 1998295
• Артикул EZ9D34610
• Производитель Schneider Electric/EASY9

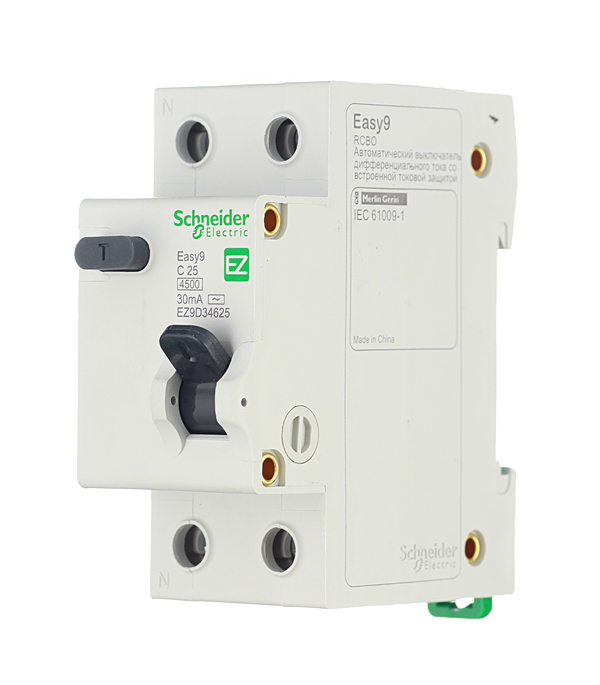

Выключатель автоматический дифференциальный Easy9 1П+Н 25A 30MA 4,5кА C АС, 18 мм

• Код товара 6240368
• Артикул EZ9D33625
• Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1п+N 20А 30мА C AC EASY 9

• Код товара 5352963
• Артикул EZ9D34620
• Производитель Schneider Electric/EASY9

Новое изделие от СООО Евроавтоматика ФиФ трехфазное реле напряжения CP-723 на 3х63 Ампера!

Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от: повышенного или пониженного напряжения, асимметрии, нарушения чередования и слипания фаз

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

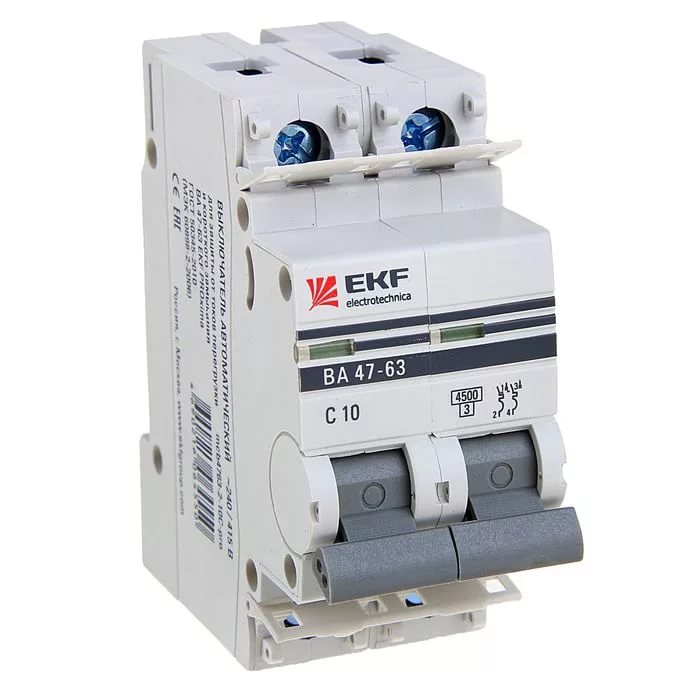

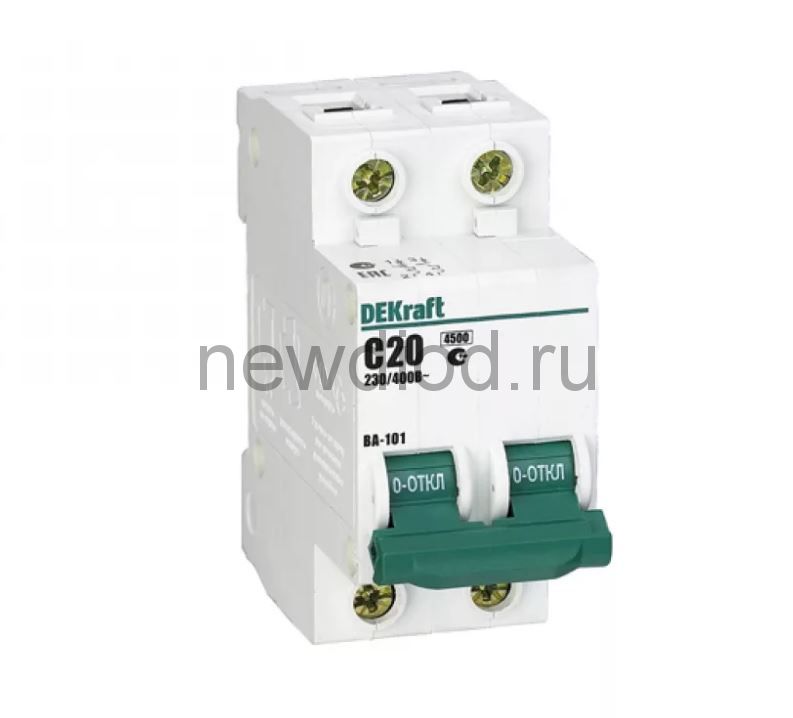

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

• Быстрого отключения участка цепи в случае перенапряжения.
• Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
• Защиты проводки в помещениях сверхтоков.
• Удобных и легких разветвлений сети.
• Структурирования проводки.

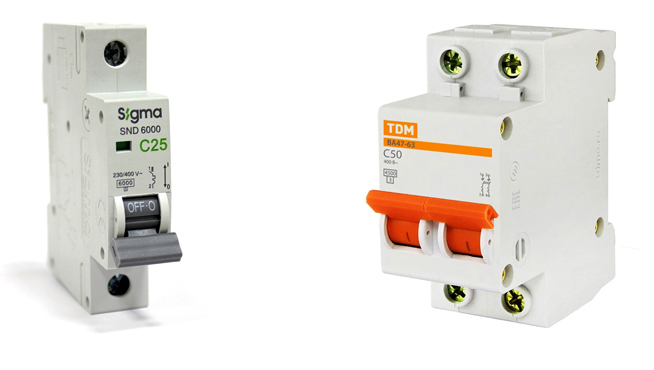

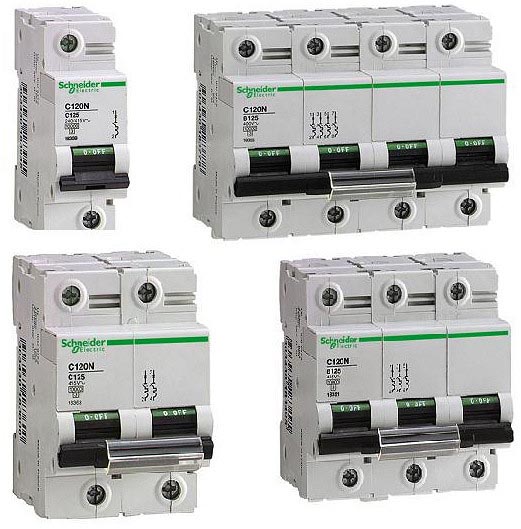

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

1. Перед счетчиком устанавливают вводный выключатель АВ.
2. Двухполюсный АВ ставится после счетчика с однофазным входом.
3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты. При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

— Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

— Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

— Дорого

— Занимают много места

— Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат — обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

двухполюсный автоматический выключатель – перевод на испанский язык – Linguee

двухполюсный автоматический выключатель w i th тепловая защита. Claypaky.it Claypaky.it	Прерыватель automt ic или биполярный d e prot ecci n 90m. Claypaky.it Claypaky.it
Двухполюсный автоматический выключатель w i th тепловая защита; принужденный […] охлаждение с осевыми вентиляторами; термовыключатель; автоматическое отключение [. ..] блока питания при открытии крышки повторной лампы. Claypaky-architectural.com Claypaky-architectural.com	Прерыватель au tom ti co bipolar de p rote cci n trmica; […] enfriamiento de ventilacin forzada mediante ventiladores осевые; […] вырезанный трмико; desconexin automtica de la alimentacin a la abertura de la tapa cambio lmpara. Claypaky-architectural.com Claypaky-architectural.com
Центральный блок должен быть защищен […] Вверх по течению через GH A Биполярный D I FF EREN TI A L . indsci.de indsci.de	Антес-де-ла-де-ла-де-ла-де-де-ла-дебе-экзистир уна [. ..] протекцин риа li zada por u n disyuntor d if erenci al bipolar . indsci.de indsci.de
Защита центрального контроллера от восходящего потока […] ток с a 4 A биполярный d i ff eren 8 a l автоматический выключатель w i th кривая отклика типа D. indsci.de indsci.de Центральный […] EST PR OT EGIDA PO R U N Disyuntor D IFE RE NT E Bipolar C UR VO D E Bipolar C UR VO D E Bipolar C UR VO D E Bipolar C UR VO D E Bipolar C UR0007 e re sp uesta [. ..] типо D, калибр 4 A. indsci.de indsci.de Серия […] 8562 Остаточный ток re n t автоматический выключатель w i th […] используется во взрывоопасных зонах и защищает кабели […] от перегрузки и короткого замыкания, а также персонала путем ограничения длительности дифференциальных токов путем отключения. stahl.de stahl.de E l автоматический прерыватель ico дифференциальный con prot ec cin […] , включающая в себя противопоказания серии 8562 se utiliza en […] atmsferas explosivas y protege lneas y кабели contra sobrecarga y cortocircuito, y a las personas por limitacin del tiempo de actuacin de las corrientes diferenciales por desconexin. stahl.de stahl.de Однако они могут быть защищены кодом […] общий предохранитель или общий предохранитель мм o n автоматический выключатель , p […] мощность не превышает 16А. eur-lex.europa.eu eur-lex.europa.eu Без препятствий, под защитой и защитой […] por un f usibl e o un disyuntor com une s, siempre 00 q 8 […] номинальное, без sobrepase los 16 A. eur-lex.europa.eu eur-lex.europa.eu Разъединитель в шкафу позволяет проводить испытания t h e автоматический выключатель . ormazabal.fr ormazabal. fr Существование отделения […] en l a celda p ermite realizar pruebas s ob re el прерыватель autom t . ormazabal.com ormazabal.com Вспомогательные контакты […] установлен на t h e circuit-breaker a r e available, which allow indication of t h e circuit breaker s t at us (также […] доступно в золоте […] версия с гальваническим покрытием для цифрового сигнала). www05.abb.com www05.abb.com E n el прерыватель hay c ontactos auxiliares que allowen sealizar el es ta do de l прерыватель a utom [. ..] se encuentran disponibles en ejecucin […] con contactos dorados para seales digitales). www05.abb.com www05.abb.com При пониженном напряжении […] расцепителя, p ow e r автоматический выключатель c a n должен быть замкнут только […] после подачи питания на сам расцепитель. www05.abb.com www05.abb.com В присутствии […] Мнима Тенсина, e l прерыватель a ut omtico slo […] se puede cerrar tras excitar elctricamente el citado rel. www05.abb.com www05.abb.com Возбуждение может быть связано с тревогой […] и депрессия на , биполярное д и так шизофрения и. azkidsheart.com azkidsheart.com La agitacin puede estar asociada con ansiedad y […] депресин , трас рваный o биполярный y esq uizo 7 fr. azkidsheart.com azkidsheart.com Функция аутобиполярного восприятия тканей […] импеданс между t w o bipolar e l ec trodes, then uses the impedance information to automatically start or st o p bipolar R F e доставка энергии. forcetriad.com forcetriad.com Ла модалидад аутобиполярное обнаружение импедансии […] Техидо между [. ..] DOS ELEC TR ODOS Bipolares Y UT IL IZA LA Informacin Sobre Esta Impedancia para Iniciar o Detener El Suministro DE ENE RGA R 8 Fiperer RGA 8 8 8 8 . forcetriad.com forcetriad.com Это оказалось единственной формулой для Европы, чтобы сохранить […] его роль в t h e биполярный w o rl d. europarl.europa.eu europarl.europa.eu Формула Parece la nica para que Europa Preserve […] su pape l en el mu ndo bipolar . europarl.europa.eu europarl.europa.eu Потребуется сверхдержава, которая унаследовала огромную прерогативу управления [. ..] заказ задуман f или a биполярный w o rl d, […] его привилегии. америка.cubaminrex.cu америка.cubaminrex.cu Requerira que la superpotencia, que […] hered la prerrogativa inmensa de usufructuar sola un orden […] concebi do para un mun do bipolar, r enun ci ara a […] sus privilegios. америка.cubaminrex.cu америка.cubaminrex.cu Это дает […] fastest s ho r t circuit t i me t h e breaker i s c умеет делать. zensol. com zensol.com Разрешено десять er el […] ti empo de cortocircuit o мс rp идо д эль прерыватель . zensol.com zensol.com Insta ll a автоматический выключатель o r f […] переключатель рядом с насосом. franklin-electric.com franklin-electric.com I n stala r u n disyuntor o un inte 8 rr […] десконексина с плавкими вставками для бомбы. franklin-electric.com franklin-electric.com Таблица e 2 : Автоматический выключатель S i zi ng и Максимальный [. ..] Длина кабеля (в футах) franklin-electric.com franklin-electric.com T ab la 2: Tamao de l disyuntor y m xim a lon s […] (в кругах) кабеля franklin-electric.com franklin-electric.com Минимальное время, в течение которого вспомогательное питание должно быть подано на закрывающее устройство, чтобы обеспечить полное завершение работы […] включение t h e автоматический выключатель . zensol.com zensol.com El mnimo tiempo que la energa auxiliar debe aplicarse al dispositivo de cierre para asegurar un […] сьер ком pl eto d el прерыватель . zensol.com zensol. com Вход термопары: […] (TC) с 15 b i t биполярный r e стандартное решение для […] термопары в диапазонах температур в соотв. к […] IEC 584, стандарты DIN 43710 или ASTM E988-90. prelectronics.se prelectronics.se Вход в термопар: […] (TC) con re soluc in bipolar de 15 bi ts para […] лос-термопарес естндарес-ан-лос-рангос-де-температура […] по сертификатам IEC 584, DIN 43710 или ASTM E988-90. prelectronics.es prelectronics.es Основные характеристики, определяющие международную систему более полувека, были преобразованы [. ..] поломка т ч е биполярный o р де р. unesdoc.unesco.org unesdoc.unesco.org Las claves que definieron el sistema internacional por ms de medio siglo se transformaron con la […] desaparici n del e sq em биполярный . unesdoc.unesco.org unesdoc.unesco.org Мы знаем, что 25 процентов детей с большой депрессией […] беспорядок будет co m e биполярное расстройство i n a зрелость», — сказал Шоу. Sabemos que el 25 por ciento de los nios que tienen trastorno depresivo mayor […] se co nv ierte n e n bipolares e n l a adu lt ez», apunt Shaw. 90th.0017 womenshealth.gov Для революции, направленной на поощрение солидарности и социальной собственности, текущая волна преступности служит […] тип ma ni c , биполярный d i so rder. fride.org fride.org En una revolucin empeada por promover la […] Solidaridad y la Propiedad Social, la ola Actual de Criminalidad se alza como una […] especie de tras от до rno man ac o биполярный . fride.org fride.org При следующем включении системы […] по умолчанию будет t h e Биполярный F U NC и T H E Bipolar T A B T A B. forcetriad.com forcetriad.com La siguiente vez que se encienda el sistema, Presentar […] la fu nc in биполярный de fo rma predeterminada, y la f icha Bipolar esta r видимый. forcetriad.com forcetriad.com Антипсихотик, чаще используемый для лечения шизофрении и мании […] связанный wi t h биполярный d i так приказ. womenshealth.gov womenshealth.gov El frmaco es un antipsictico usado ms comnmente para tratar la esquizofrenia y la mana […] asociada con e l tra sto rn o bipolar . womenshealth.gov womenshealth. gov Минимальное время подачи вспомогательного питания […] применяется к открывающему релизу для обеспечения полного открытия t h e автоматический выключатель . zensol.com zensol.com El mnimo tiempo que se debe aplicar l a energa a uxiliar […] a l a barra d e apertura para asegurar una apertura com pl eta d el прерыватель . zensol.com zensol.com Автоматический выключатель c a n может использоваться для одного-трех инверторов. stecaelektronik.bg stecaelektronik.bg Un dispositivo de desconexin d e CC p uede emplearse para uno y hasta tres inversores. stecaelektronik.bg stecaelektronik.bg Плата за отработанное масло также оплачивается […] на трансформаторе a n d автоматический выключатель o i ls , очистка, […] и смазки для форм и гидравлические масла. eur-lex.europa.eu eur-lex.europa.eu Esta tasa tambin se paga sobre los aceites […] de tran sf ormad ore s y disyuntores, ac eit es de 90,0008 […] limpieza y desmoldeo y aceites hidrulicos. eur-lex.europa.eu eur-lex.europa.eu Мотор-протек ti v e автоматический выключатель h a s для установки [. ..] значение номинального тока (номинальный ток) мелких деталей […] привод конвейера, как указано на заводской табличке привода конвейера для мелких деталей! aviteq.de aviteq.de E л прерыватель de pr otecci n del motor ha de ajustarse […] corriente de referencia (номинальный corriente) del accionamiento […] del aparato pequeo de transporte segn la placa de caractersticas de ste. aviteq.de aviteq.de Патент США на устройство защитного отключения Патент (Патент № 8,390,465, выдан 5 марта 2013 г.) ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ В настоящей заявке испрашивается преимущество ранее поданной предварительной заявки США № 61/073,548, поданной 18 июня 2008 г. в соответствии с 35 U.S.C. 119(e), содержание которого полностью включено в настоящий документ посредством ссылки, как если бы оно было полностью изложено в настоящем документе. Настоящая заявка также претендует на приоритет австрийской патентной заявки, серийный номер A 977/2008, поданной 18 июня 2008 г. в соответствии с 35 U.S.C. 119(а)-(г). ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ Настоящее изобретение относится к устройству защитного отключения. Последующее обсуждение предшествующего уровня техники предназначено для того, чтобы помочь читателю понять преимущества изобретения, и его не следует рассматривать как признание того, что этот родственный уровень техники является предшествующим уровнем техники для данного изобретения. Известны устройства защитного отключения для защиты людей и устройств электроустановок от опасных токов утечки, отключающие электрическую сеть при возникновении токов опасного замыкания. Недостаток заключается в том, что такое отключение электрической сети в большинстве случаев нежелательно для пользователя или во многих случаях приводит к высоким затратам, таким как обеспечение и управление процессами, которые нельзя прерывать, выполнение сложных технических процессов или производство технических стекол, в которых часто можно найти контролируемые периоды охлаждения величиной в несколько месяцев. Любое прерывание подачи электроэнергии во время такого процесса влечет за собой высокие затраты и является безответственной тратой сырья. Еще одной проблемой является, в частности, прерывание подачи питания в компьютерных приложениях, что может привести к потере данных вплоть до угрозы жизни человека. Поэтому было бы желательно и выгодно разработать усовершенствованный автоматический выключатель дифференциального тока, чтобы устранить недостатки предшествующего уровня техники и уменьшить непредвиденные отключения защищаемой сети. СУЩНОСТЬ ИЗОБРЕТЕНИЯ В соответствии с одним аспектом настоящего изобретения устройство защитного отключения включает в себя суммирующий трансформатор тока, через который проходят первый и второй провода защищаемой сети, вторичный обмотка, расположенная на суммирующем трансформаторе тока, элемент накопления энергии, функционально связанный, по крайней мере косвенно, со вторичной обмоткой, разрядный резистор, включенный параллельно элементу накопления энергии и включающий в себя первый парциальный резистор и, по крайней мере, один второй частичный резистор, включенный в последовательно по отношению к первому парциальному резистору, электрическому сигнальному устройству, оперативно связанному, по меньшей мере косвенно, с первым парциальным резистором, и расцепляющему элементу, оперативно связанному с размыкающими контактами в первом и втором проводах. Таким образом, благодаря настоящему изобретению время простоя машин может быть сокращено, а понесенные затраты могут быть снижены. Таким образом, пользователь информируется о применяемом в настоящее время уровне тока повреждения и может при желании самостоятельно деактивировать или отделить потребителей электроэнергии от сети, чтобы предотвратить потенциальное отключение цепи автоматическим выключателем дифференциального тока. Таким образом, можно гарантировать, что соответствующий выключатель дифференциального тока остается полностью работоспособным в случае короткого замыкания даже в случае выхода из строя сигнального устройства, а защита людей и установка продолжают оставаться в рабочем состоянии. обеспечено. Таким образом, особенно возможно предотвратить потерю данных в результате отключения сети автоматическим выключателем дифференциального тока, особенно в случае критических компьютерных приложений, поскольку данные могут быть скопированы в случае неминуемой неисправности. ток или устройства, генерирующие потенциальные токи утечки, могут быть отключены. КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА Другие особенности и преимущества настоящего изобретения станут более очевидными после прочтения следующего описания предпочтительных в настоящее время иллюстративных вариантов осуществления изобретения со ссылкой на прилагаемый чертеж, на котором на единственной РИСУНКЕ показана схема. Схема устройства защитного отключения согласно настоящему изобретению. ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ Изображенный вариант осуществления следует понимать как иллюстрирующий изобретение, а не ограничивающий каким-либо образом. Также следует понимать, что РИСУНОК не обязательно должен быть выполнен в масштабе и что элементы иногда иллюстрируются графическими символами, воображаемыми линиями, схематическими изображениями и фрагментарными изображениями. В некоторых случаях детали, которые не являются необходимыми для понимания настоящего изобретения или которые затрудняют восприятие других деталей, могли быть опущены. Обратимся теперь к ФИГУРЕ, на которой показан автоматический выключатель дифференциального тока в соответствии с настоящим изобретением, в целом обозначенный ссылочной позицией 1 . Выключатель дифференциального тока 1 включает по крайней мере один суммирующий трансформатор тока 2 , через который проходят по крайней мере один первый провод 15 и один второй провод 16 защищаемой сети. Не менее одной вторичной обмотки 17 располагают на суммирующем трансформаторе тока 2 и функционально связан, по меньшей мере косвенно, по меньшей мере с одним элементом 5 накопления энергии, при этом по меньшей мере один разрядный резистор 4 включен параллельно элементу накопления энергии 5 . Выключатель дифференциального тока 1 дополнительно включает в себя отключающий элемент 7 , который функционально соединен с размыкающими контактами по меньшей мере в одном первом выводе 15 и по меньшей мере в одном втором выводе 16 . По крайней мере один разрядный резистор 4 образован первым частичным резистором 4 a и по меньшей мере одним вторым частичным резистором 4 b , который включен последовательно относительно первого частичного резистора 4 a . По меньшей мере, одно первое электрическое сигнальное устройство 20 функционально связано, по меньшей мере, опосредованно с первым парциальным резистором 4 а. Таким образом, время простоя машин может быть сокращено, а понесенные расходы могут быть уменьшены. Таким образом, пользователь информируется о применяемом в настоящее время уровне тока замыкания и может самостоятельно деактивировать или отключать потребителей электроэнергии от сети, чтобы предотвратить возможное отключение цепи автоматическим выключателем дифференциального тока 9.1623 1 . Таким образом можно гарантировать, что соответствующий УЗО 1 останется полностью работоспособным в качестве УЗО при коротком замыкании даже в случае выхода из строя сигнального устройства . 20 и продолжает обеспечиваться защита людей и установки. Таким образом, особенно возможно предотвратить потерю данных в результате отключения сети устройством защитного отключения 1 , особенно в случае критически важных компьютерных приложений, поскольку данные могут быть зарезервированы в случае неизбежного тока короткого замыкания или устройства, которые генерируют потенциальные токи утечки, могут быть деактивированы. В результате настоящего изобретения можно гарантировать, что в случае выхода из строя сигнального устройства 20 или выхода из строя дополнительных дополнительных модулей, необходимых для работы сигнального устройства 20 , не будет низкоимпедансных шунтирование хотя бы одного разрядного резистора 4 формируется. Разрядный резистор 4 напрямую влияет на работу устройства защитного отключения 1 , так что он влияет и особенно определяет характеристики срабатывания, особенно порог срабатывания и частотно-зависимое поведение порога срабатывания автоматический выключатель дифференциального тока 1 вместе с элементом накопления энергии 5 , который расположен параллельно ему. Средства по настоящему изобретению могут обеспечить работу устройства защитного отключения 9.1623 1 в пределах заранее установленных порогов, которые лежат в пределах установленных законом параметров, даже в случае полного выхода из строя сигнализатора 20 в виде короткого замыкания. При возникновении тока короткого замыкания, который недостаточно велик или еще недостаточно велик, чтобы вызвать срабатывание устройства защитного отключения 1 , срабатывает сигнальное устройство 20 , например, загорится первый электрический световой элемент 8 , тем самым сигнализируя о наличии тока короткого замыкания. Это позволяет пользователю установить шаги до срабатывания устройства защитного отключения 9.1623 1 , чтобы устройства были изъяты из сети и/или конфиденциальные процессы могли быть защищены или остановлены. Кроме того, поиск неисправности значительно упрощается с помощью устройства защитного отключения 1 в соответствии с изобретением, поскольку сразу после срабатывания устройства можно распознать, возникает ли ток неисправности, даже если он (все еще) слишком мал, чтобы вызвать срабатывание устройства защитного отключения 1 . На РИСУНКЕ показан только особенно предпочтительный вариант выполнения устройства защитного отключения 1 в соответствии с изобретением для отключения по току утечки предпочтительно независимо от сетевого напряжения в качестве схематического изображения функциональных модулей и схемных соединений. Разрядный резистор 4 , который в настоящем изобретении образован первым и вторым парциальными резисторами 4 a , 4 b , показан на ФИГУРЕ в качестве заменяющего резистора, изображенного пунктирной линией. Такой выключатель дифференциального тока 1 предназначен для защиты установок и человека, при этом потребители, подключенные к устройству защитного отключения 1 , отделены от питающей сети, состоящей из первого вывода 15 и второго вывода 16 в случае аварии возникающий опасный ток короткого замыкания. Выключатель дифференциального тока 1 содержит клеммы, в частности винтовые клеммы, для подключения как минимум одного первого и одного второго провода 15 , 16 сети электроснабжения. На иллюстрированной принципиальной схеме показан вариант осуществления только с одним первым и одним вторым выводом 15 , 16 . Можно предусмотреть варианты с любым заданным количеством линий или выводов сети электроснабжения, особенно варианты с тремя или четырьмя выводами, для защиты трехфазной нагрузки, подключенной к трехфазной сети питания. Дальнейшее описание относится к проиллюстрированному варианту осуществления с одним первым выводом 9.1623 15 и второй провод 16 . Это должно включать варианты осуществления с несколькими выводами соответственно эквивалентным образом. В первом и втором проводах 15 , 16 (не показаны) расположены так называемые размыкающие контакты и, следовательно, переключающие контакты, которые предусмотрены или расположены для размыкания или прерывания первого и второго проводов 15 , 16 и для последующего закрытия. Компоненты или модули, описанные и/или показанные на чертеже, совместно размещены в корпусе из изоляционного материала, который содержит проемы, по меньшей мере, для клемм и рычага ручного переключателя, приводимого в действие вручную для размыкания и замыкания размыкающих контактов. Кроме того, может быть предусмотрено, что автоматический выключатель 9 дифференциального тока1623 1 в соответствии с изобретением содержит дополнительные модули или компоненты (не показаны и не описаны), такие как устройство индикации положения, блок индикации срабатывания и т.п. Как уже упоминалось, устройство защитного отключения 1 согласно изобретению предпочтительно выполнено как устройство защитного отключения 1 , которое не зависит от сетевого напряжения. Модули, расположенные в таком автомате защитного отключения 1 , который не зависит от сетевого напряжения для обнаружения тока короткого замыкания и отключения автомата защитного отключения 1 и, таким образом, для отключения размыкающих контактов получают мощность, необходимую для полного отключения, от тока замыкания или сигнала тока замыкания, пропорционального ему во вторичной обмотке 17 , и, следовательно, не содержат блока питания для питания активные компоненты. Устройство защитного отключения 1 в соответствии с изобретением включает по меньшей мере один суммирующий трансформатор тока 2 с сердечником трансформатора, состоящим из магнитного материала, через который проходят первый и второй выводы 15 , 16 направляются в качестве первичной обмотки. Он может быть предусмотрен для направления первого и второго проводов 15 , 16 просто через по существу центральное отверстие суммирующего трансформатора тока 2 или для наматывания их на сердечник трансформатора. На суммирующем трансформаторе тока 2 дополнительно расположена вторичная обмотка 17 для обнаружения сигнала тока замыкания, при этом вторичная обмотка 17 схемно соединена по крайней мере с одним элементом накопления энергии 9.1623 5 , по крайней мере, косвенно, а элемент накопления энергии 5 , соединенный с отключающим элементом 7 , по крайней мере, косвенно или взаимодействующий с таким, который предпочтительно выполнен в виде отключающего реле с постоянными магнитами, что, таким образом, позволяет достичь особо безопасное и быстрое срабатывание устройства защитного отключения 1 . Размыкающий элемент 7 действует механически, предпочтительно через прерыватель (не показан), на размыкающие контакты. При возникновении опасного тока короткого замыкания во вторичной обмотке 9 формируется соответствующий сигнал тока короткого замыкания.1623 17 и расцепляющий элемент 7 воздействует на размыкающие контакты, которые размыкаются и отключают первый и второй провода 15 , 16 . Как показано на РИСУНКЕ, устройство защитного отключения 1 включает в себя выпрямительную цепь 3 , которая подключена к вторичной обмотке 17 . В настоящее время предпочтительной является конфигурация схемы выпрямителя 3 в виде двухполупериодного выпрямителя, особенно в виде мостового выпрямителя. Схема выпрямителя 3 соединен с элементом накопления энергии 5 , который выполнен в виде конденсатора 19 , что обеспечивает простую конфигурацию и быструю реакцию элемента накопления энергии. В соответствии с изобретением по меньшей мере один разрядный резистор 4 включен параллельно элементу накопления энергии 5 . Разрядный резистор 4 включает первый парциальный резистор 4 a 9169.4, и по меньшей мере один второй резистор 4 b , при этом первый и второй парциальные резисторы 4 a , 4 b включены последовательно по отношению друг к другу, как показано на ФИГУРЕ. Разрядный резистор 4 обеспечивает как разрядку элемента накопления энергии 5 после возникновения тока короткого замыкания, так и влияет или предопределяет характеристики срабатывания дифференциального автомата защиты от токов утечки 1 . Таким образом, порог срабатывания может быть очень легко задан или установлен. При конфигурации элемента накопления энергии 5 в качестве конденсатора 19 и конфигурации первого и второго парциальных резисторов 4 a , 4 b в качестве омических резисторов они совместно образуют фильтр верхних частот первого порядка, чем достигается повышение порога срабатывания при высокочастотных токах замыкания. Это выгодно, потому что воздействие электрического тока на организм человека уменьшается в сторону более высоких частот. Путем обеспечения соответствующих размеров этого фильтра верхних частот характеристики срабатывания могут быть приспособлены к требованиям защиты людей и срабатывания устройства защитного отключения 9.1623 1 при токах короткого замыкания, безопасных для человека или оборудования, можно предотвратить. Влияние электрических токов в зависимости от частоты известно специалисту в данной области техники из публикаций проф. Бигельмайера: «Влияние переменного тока более высокой частоты», IEC-Report 479, 2 nd edition, часть 2, глава 4» или более поздняя публикация: «Влияние электрического тока на людей и животных», VDE-Verlag, 1986, со стр. 169. Размер фильтра верхних частот, полоса пропускания которого удовлетворяет, по крайней мере, этой зависимости от частоты, хорошо известен специалисту в области электротехники. Как описано выше, элемент 5 накопления энергии воздействует на отключающий элемент 7 . Преимущественно элемент 5 накопления энергии функционально соединен через вторую пороговую схему 6 с отключающим элементом 7 , при этом второй пороговый переключатель 6 задает порог напряжения для отключения отключающего элемента 7 . Пороговый переключатель может быть реализован с помощью стабилитрона или простой транзисторной схемы. Устройства защитного отключения 1 преимущественно включают в себя тестовую схему для проверки правильного функционирования и эксплуатационной надежности устройства защитного отключения 1 . Цепь проверки включает по крайней мере одну кнопку проверки и тестовый резистор, при этом ток замыкания имитируется нажатием кнопки проверки через тестовый резистор, что вызывает срабатывание УЗО 1 . Автоматы защитного отключения 1 в соответствии с изобретением включают в себя, по меньшей мере, одно электрическое сигнальное устройство 20 , которое функционально связано, по меньшей мере, косвенным образом с парциальным резистором 4 a . Электрический сигнализатор 20 предпочтительно включен параллельно частичному резистору 4 a , который выполнен в виде омического резистора, так что напряжение, подаваемое на первый частичный резистор 4 a , или уменьшающееся через него выводится или отображается, по крайней мере, в качественном отношении электрическим сигнальным устройством 20 . Первый и второй парциальные резисторы 4 a , 4 b образуют делитель напряжения. Таким образом, парциальное напряжение, подаваемое на первый парциальный резистор 4 a или уменьшающееся через первый частичный резистор 4 a , пропорционально общему напряжению, уменьшающемуся через первый и второй парциальные резисторы 4 a , 4 б . Разделив разрядный резистор 4 в первый и, по крайней мере, один второй частичный резистор 4 a , 4 b и отображение снижения напряжения на первом частичном резисторе 4 a , может быть достигнуто шунтирование первого парциального резистора 4 a , как это может произойти, например, в неисправном сигнальном устройстве 20 , не приведет к выходу из строя устройства защитного отключения 1 , но функциональность в пределах требований законодательства будет поддерживаться. Для этого первый и второй парциальные резисторы 4 a , 4 b предпочтительно иметь такие размеры, чтобы в случае шунтирования первого парциального резистора 4 a требуемый ток отключения составлял 30 мА, например, при частота 50 Гц не превышается. Таким образом, может быть достигнута повышенная безопасность устройства защитного отключения 1 , поскольку оно по-прежнему обеспечивает минимальную степень защиты даже в случае отказа компонента, как это может быть в случае, когда устройство защитного отключения отключено. используется в суровых условиях окружающей среды и/или вне указанных областей применения или условий окружающей среды, например, при высоких температурах окружающей среды и/или сильных вибрациях. Электрическое сигнальное устройство 20 может быть реализовано любым подходящим способом, который генерирует и передает сигнал после получения заранее определенного сигнала электрического тока и/или напряжения. Примеры включают в себя громкоговоритель, зуммер, механический генератор сигналов, такой как небольшой флажок, внешнее реле, радиоинтерфейс и т.п. В настоящее время предпочтительным является выполнение электрического сигнализатора 20 в виде оптического электрического сигнализатора, например электрического светящегося элемента 9.1623 8 . Примеры светящегося элемента 8 могут включать лампочки, газоразрядные лампы, светодиоды 18 и/или ЖК-дисплеи. В настоящее время предпочтительной является конструкция электрического светящегося элемента 8 в виде светодиода 18 для достижения высокой силы света и, следовательно, интенсивного сигнального эффекта, а также низкого энергопотребления. В неограничивающем примере на ФИГУРЕ предусмотрен только один сигнальный световой элемент 8 9.1624, и только яркость, сила света и величина испускаемого светового тока являются мерой величины напряжения, приложенного к элементу накопления энергии 5 , и, таким образом, мерой величины тока повреждения. Конечно, любое количество электрических световых элементов 8 может быть предусмотрено и активировано таким образом, что количество светящихся светящихся элементов 8 является мерой величины тока короткого замыкания. Таким образом, может быть обеспечено линейное масштабирование или воспроизведение битового шаблона, чтобы сделать возможным очень точное представление различных значений. Также может быть предусмотрено размещение заданного количества электросветящихся элементов 8 в виде буквенно-цифрового дисплея с соответствующими средствами запуска такого дисплея. Во всех описанных конфигурациях расположения элементов 8 электрического освещения может быть предусмотрена любая конфигурация элементов 8 электрического освещения, как описано выше. В зависимости от доступной мощности предусмотренного суммирующего трансформатора тока 2 усиление напряжения элемента накопления энергии 5 может быть выгодным. В настоящее время предпочтительным является расположение схемы усилителя 9 для усиления напряжения элемента 5 накопления энергии. Мощность, доступная для срабатывания светящегося элемента 8 , может быть увеличена схемой усилителя 9 . Схема усилителя 9 включает для этой цели активные усилительные компоненты, такие как транзисторы, полевые транзисторы и/или биполярные и/или операционные усилители. Для обеспечения напряжения питания активных компонентов предусмотрен блок питания, который целесообразно интегрировать в модуль схемы усилителя 9 и соединяется с первым и вторым выводами 15 , 16 защищаемой сети и таким образом получает питание для работы схемы усилителя 9 непосредственно от защищаемой сети. При наличии схемы усилителя не менее одного входа усилителя 11 схемы усилителя 9 соединены с элементом накопления энергии 5 и не менее одного выхода усилителя 12 схемы усилителя 9 функционально связан, по крайней мере косвенно, с электросветящим элементом 8 . Следовательно, выход усилителя 12 либо напрямую соединен со световым элементом 8 посредством схемы, либо через дополнительный промежуточный модуль. Вход усилителя 11 и выход усилителя 12 настоящим относятся ко всем контактам или полюсам, необходимым для функционального входа усилителя 11 и выхода усилителя 12 . Как показано на РИСУНКЕ, вход усилителя 11 и выход усилителя 12 имеют по два контакта или полюса. Количество контактов и полюсов, конечно, может быть увеличено при обработке более сложных сигналов. Для обеспечения предопределенного управления откликом светового элемента 8 по крайней мере один выход усилителя 12 соединен по крайней мере с одним входом порогового переключения 13 пороговой схемы 10 и хотя бы один пороговый коммутационный выход 14 пороговой цепи 10 соединен с электросветящим элементом 8 . Пороговая схема 10 может быть сконструирована таким образом, чтобы позволить пользователю регулировать пороговое значение. В результате предельное значение активации сигнального устройства 20 может быть задано пользователем заранее. Дополнительные варианты осуществления в соответствии с изобретением имеют только часть описанных признаков, при этом предоставляется любая комбинация признаков, в частности также такие из различных описанных вариантов осуществления. Хотя изобретение было проиллюстрировано и описано в связи с показанными и подробно описанными в настоящее время предпочтительными вариантами осуществления, оно не предназначено для ограничения показанными деталями, поскольку могут быть сделаны различные модификации и структурные изменения, никоим образом не отступая от сущности и объем настоящего изобретения. Варианты осуществления были выбраны и описаны для объяснения принципов изобретения и практического применения, чтобы тем самым позволить специалисту в данной области техники наилучшим образом использовать изобретение и различные варианты осуществления с различными модификациями, подходящими для конкретного предполагаемого использования. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
