Выпрямительные устройства: принципы работы, типы и применение

Что такое выпрямительные устройства. Как работают различные схемы выпрямления. Какие бывают типы выпрямителей. Где применяются выпрямительные устройства в современной технике. Каковы основные характеристики и параметры выпрямителей.

Что такое выпрямительное устройство и для чего оно нужно

Выпрямительное устройство — это электронное устройство, которое преобразует переменный электрический ток в постоянный. Основная задача выпрямителя заключается в том, чтобы «выпрямить» синусоидальные колебания переменного тока, получив на выходе постоянное напряжение.

Выпрямители широко применяются в различных областях электроники и электротехники, где требуется питание постоянным током:

• Блоки питания электронных устройств
• Зарядные устройства для аккумуляторов
• Источники бесперебойного питания
• Системы электропривода
• Электролизные установки

Принцип работы выпрямителя основан на свойстве полупроводниковых диодов пропускать ток только в одном направлении. Это позволяет преобразовать двунаправленные колебания переменного тока в однонаправленный пульсирующий ток.

Основные типы выпрямительных схем

Существует несколько базовых схем выпрямления, которые различаются количеством используемых диодов и способом их соединения:

Однополупериодный выпрямитель

Простейшая схема, содержащая один диод. Пропускает только положительные полуволны переменного тока. Имеет большую пульсацию выходного напряжения.

Двухполупериодный выпрямитель со средней точкой

Использует два диода и трансформатор со средней точкой. Выпрямляет обе полуволны переменного тока, уменьшая пульсации.

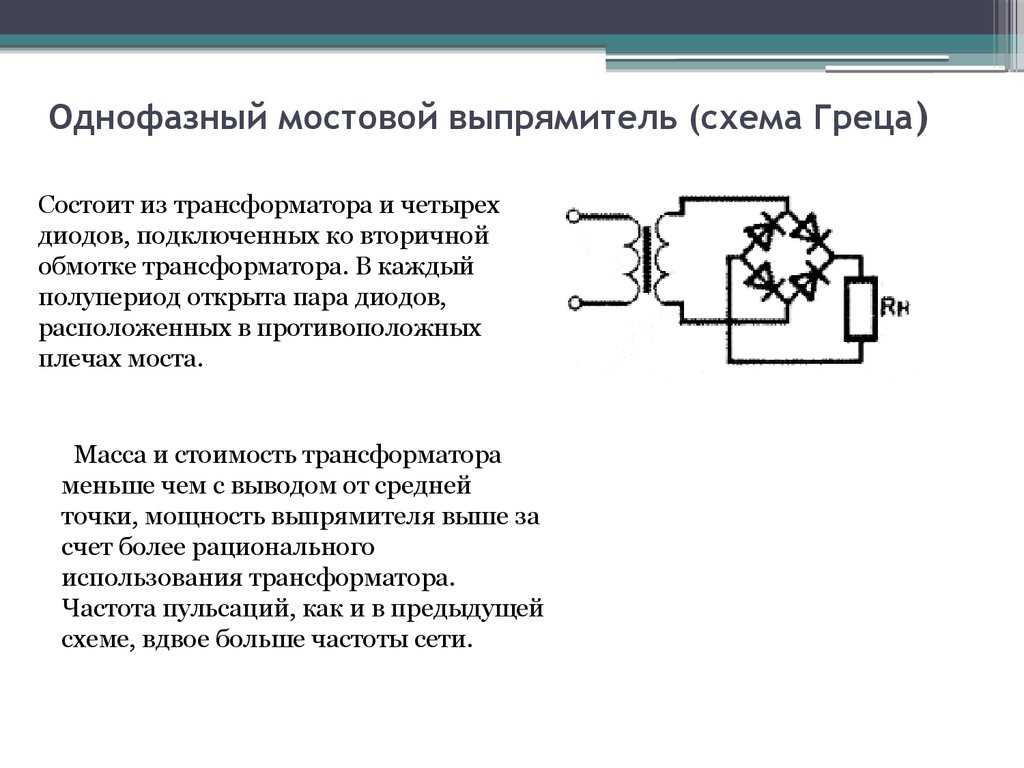

Мостовой выпрямитель

Содержит четыре диода, соединенных по мостовой схеме. Обеспечивает двухполупериодное выпрямление без использования трансформатора со средней точкой.

Ключевые параметры выпрямительных устройств

При выборе и проектировании выпрямителей учитывают следующие важные характеристики:

• Выходное напряжение и ток
• Коэффициент пульсаций выходного напряжения
• КПД преобразования
• Стабильность выходного напряжения
• Допустимая мощность

Эти параметры определяют эффективность работы выпрямителя и его пригодность для конкретного применения.

Сглаживающие фильтры в составе выпрямителей

Для уменьшения пульсаций выпрямленного напряжения используются сглаживающие фильтры. Основные типы фильтров:

• Емкостной фильтр — параллельно нагрузке включается конденсатор большой емкости
• Индуктивный фильтр — последовательно с нагрузкой включается дроссель
• LC-фильтр — комбинация индуктивности и емкости

Правильно подобранный фильтр позволяет значительно уменьшить пульсации и получить качественное постоянное напряжение на выходе выпрямителя.

Управляемые выпрямители на тиристорах

Помимо неуправляемых диодных выпрямителей существуют управляемые выпрямители на основе тиристоров. Их особенности:

• Возможность регулирования выходного напряжения
• Высокий КПД при больших мощностях
• Применение в мощных промышленных установках
• Сложность схемы управления

Управляемые выпрямители позволяют плавно изменять выходное напряжение, что важно во многих промышленных применениях.

Области применения выпрямительных устройств

Выпрямители нашли широкое применение в различных отраслях:

• Бытовая электроника (зарядные устройства, блоки питания)
• Промышленное оборудование (электроприводы, сварочные аппараты)
• Телекоммуникации (базовые станции, системы бесперебойного питания)
• Транспорт (системы электроснабжения электровозов)
• Возобновляемая энергетика (инверторы солнечных батарей)

Развитие силовой электроники привело к появлению новых типов высокоэффективных выпрямителей, расширив сферы их применения.

Перспективы развития выпрямительной техники

Современные тенденции в области выпрямительных устройств включают:

• Повышение КПД преобразования энергии
• Уменьшение массогабаритных показателей
• Применение новых полупроводниковых материалов (карбид кремния, нитрид галлия)
• Интеграция выпрямителей с системами управления и защиты
• Разработка «умных» выпрямителей с возможностью удаленного мониторинга

Эти направления позволят создавать более эффективные и надежные выпрямительные устройства для различных применений.

лаб №7 выпрямительные устройства

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ СОЦИАЛЬНЫЙ УНИВЕРСИТЕТ» КУРСКИЙ ИНСТИТУТ СОЦИАЛЬНОГО ОБРАЗОВАНИЯ

(ФИЛИАЛ) РГСУ

Инженерно-технический факультет

Кафедра информационных систем и информационного права

ЛАБОРАТОРНАЯ РАБОТА №

280200.62 «Защита окружающей среды»

по дисциплине: «Электротехника и электроника»

на тему

«Выпрямительные устройства»

КУРСК 2011

Лабораторная работа 7.

Выпрямительные устройства.

Цель работы:

Исследование одно- и двухполупериодных выпрямительных устройств, сравнение полученных экспериментальных данных с теоретическими, анализ работы сглаживающих фильтров, снятие внешних характеристик для основных промышленных переменных частот.

Содержание работы:

1. Ознакомиться с приборами и оборудованием применяемым для выпрямления переменного тока в постоянный.

2. Объяснить принцип работы выпрямительных устройств.

3. Изучить схему работы одно – и двух полупериодных выпрямителей однофазного переменного тока.

4. Изучить назначение и типы сглаживающих фильтров.

Приборы и материалы:

1. Генератор импульсных сигналов низкочастотный Г3-34.

2. Осциллограф аналоговый универсальный С64-32.

3. Диодный мостик КЦ405Е.

4. Диоды 2Д202В.

5. Конденсаторы электролитические К50-24 4700 мкф 25 В, ЭТО-2 300 мкф 25 В.

В отчёте представить:

1. Название работы.

2. Цель работы.

3. Привести состав элементов выпрямительных устройств.

4. Привести осциллограммы двух групп электрических вентилей применяемых для выпрямления переменного тока.

5. Изобразить схему однотактного однофазного однополупериодного выпрямления.

6. Изобразить схему двухполупериодного двухтактного выпрямителя.

7. Привести схему управляемого выпрямителя с тиристорами.

Основные теоретические положения

Для питания электронной аппаратуры, электродвигателей постоянного тока, электролизных и других установок возникает необходимость в выпрямлении переменного тока в постоянный.

Под выпрямлением понимается процесс преобразования переменного тока в постоянный с помощью устройств, обладающих односторонней проводимостью (электрических вентилей).

Выпрямительные устройства обычно состоят из трех основных элементов: трансформатора, электрического вентиля и сглаживающего фильтра.

Трансформатор позволяет изменять значение переменного напряжения, получаемого от источника питания до значения требуемого выпрямленного напряжения.

Выпрямление переменного тока осуществляется электрическим вентилем. Электрические вентили по своим вольт – амперным характеристикам подразделяются на две группы. К первой относят вакуумные электронные и полупроводниковые диоды, вольт – амперные характеристики которых для проводящего направления могут быть приближённо представлены наклонными прямыми, проходящими через начало координат (рис. 7.1, а).

Ко второй относят газоразрядные (ионные) приборы, у которых зависимость тока от напряжения может быть представлена вертикальной прямой (рис. 7.1, б).

Сглаживающие фильтры предназначены для уменьшения пульсации выпрямленного тока и напряжения на выходе выпрямительных устройств.

При выпрямлении переменного тока в зависимости от числа фаз сети, питающей выпрямительное устройство, и характера нагрузки, а также требований, предъявляемых к выпрямленным току и напряжению, электрические вентили могут быть соединены по различным схемам.

При выпрямлении однофазного переменного тока простейшими схемами выпрямления являются одно — и двухполупериодная однотактные однофазные схемы.

Однотактными выпрямительными устройствами являются такие, в которых ток во вторичной обмотке трансформатора в процессе выпрямления протекает только в одном направлении, в двухтактных выпрямительных устройствах — в обоих направлениях.

Схема однотактного однофазного однополупериодного выпрямления представлена на рис. 7.2. В качестве электрического вентиля в этой схеме используется полупроводниковый диод

Д.

При подаче переменного синусоидального напряжения на первичную обмотку согласующего трансформатора напряжение на зажимах вторичной его обмотки будет также переменным синусоидальным, т. е.

Диод проводит электрический ток только в том случае, когда его анод относительно катода имеет положительный потенциал. Поэтому ток в цепи (вторичная обмотка трансформатора, диод и нагрузка) протекает только в одном направлении, т. е. в течение одной половины периода переменного напряжения. В результате этого ток в цепи нагрузки оказывается пульсирующим (неизменным по направлению, но изменяющимся по значению). При этом амплитудное значение тока (относительно небольшим сопротивлением диода в прямом направлении можно пренебречь)

где R_H — сопротивление потребителя электроэнергии (нагрузки). Кривая получаемого в процессе однополупериодного выпрямления пульсирующего тока может быть разложена в гармонический ряд Фурье:

Из приведенного выражения следует, что пульсирующий ток при однополупериодном выпрямлении, кроме переменных составляющих различных амплитуд и частот, содержит также и постоянную составляющую . При этом постоянную составляющую напряжения на нагрузке или среднее значение выпрямленного напряжения с учетом выражения для тока определяют из соотношения

Выражая среднее значение выпрямленного напряжения через действующее значение напряжения на вторичной обмотке трансформатора, имеем

Однополупериодное выпрямление переменного тока характеризуется глубокими пульсациями выпрямленного тока и напряжения (рис. 7.3), которые обусловливаются наличием в кривых выпрямленного тока и напряжения переменных составляющих — пульсаций. Для оценки пульсаций в той или иной схеме выпрямления вводят коэффициент пульсаций — q, под которым понимается отношение амплитуды А_т наиболее выраженной гармонической составляющей, входящей в кривые выпрямленного тока или напряжения, к постоянной составляющей тока или напряжения в выходной цепи выпрямителя: q

Для однополупериодного выпрямления с учетом гармонических составляющих тока коэффициент пульсаций

В течение половины периода, когда анод диода имеет отрицательный относительно катода потенциал, он тока не проводит, при этом через диод возможен некоторый относительно небольшой обратный ток, влиянием которого во многих случаях можно пренебречь.

Напряжение, воспринимаемое диодом в непроводящий полупериод, — обратное напряжение U_обр(t) при этом определяется значением напряжения U₂(t) на вторичной обмотке трансформатора.

Следовательно, максимальное значение обратного напряжения, которое приложено к диоду в данной схеме, равно амплитудному значению напряжения U_2m на вторичной обмотке трансформатора, т. е. . Поэтому при выборе диода для схемы однополупериодного однофазного однотактного выпрямления необходимо, чтобы максимально допустимое

обратное напряжение диода было больше или равно амплитудному значению напряжения на вторичной обмотке трансформатора .

К недостаткам однополупериодной схемы выпрямления следует отнести значительные пульсации выпрямленных тока и напряжения, а также недостаточно высокое использование трансформатора, так как по его вторичной обмотке при этом протекает ток только в течение полупериода. Выпрямители подобного типа применяют главным образом в маломощных установках, когда выпрямленный ток мал, а достаточно удовлетворительное сглаживание пульсаций может быть обеспечено с помощью фильтра.

Схема двухполупериодного однотактного выпрямителя представлена на рис. 7.4. Рассматриваемый двухполупериодный выпрямитель представляет собой сочетание двух однополупериодных выпрямителей с общей нагрузкой. При этом напряжение и2 на каждой половине вторичной обмотки трансформатора (1—3 и 3—2) можно рассматривать как два независимых синусоидальных напряжения, сдвинутых относительно друг друга по фазе на угол 180°. Так как каждый диод проводит ток только в течение той половины периода, когда анод его становится положительным относительно катода, то нетрудно видеть, что при заданном на рис. 7.4 направлении напряжения на вторичной обмотке трансформатора проводить ток будет диод Д1. Диод Д₂ при этом будет закрыт.

Рис. 7.5

Рис. 7.6

При изменении направления напряжения на вторичной обмотке трансформатора проводящим становится диод Д2 , а диод Д1 пропускать ток не будет, так как его анод по отношению к катоду при этом имеет отрицательный потенциал. Таким образом, диоды в схеме будут находиться в проводящем состоянии в различные полупериоды напряжения на обмотках трансформатора. В результате диаграммы выпрямленных тока и напряжения на выходе выпрямительного устройства рис. 7.4 будут иметь вид, представленный на рис. 7.5.

Кривую выпрямленного тока при двухполупериодном выпрямлении можно разложить в гармонический ряд Фурье:

При этом, так же как и для схемы однополупериодного выпрямления, наряду с переменными составляющими гармонический ряд содержит и постоянную составляющую тока . Постоянная составляющая напряжения на нагрузке (среднее значение выпрямленного напряжения)

где — максимальное (амплитудное) значение выпрямленного тока; — амплитудное значение напряжения половины вторичной обмотки трансформатора.

Как видно из полученного выражения, среднее значение выпрямленного напряжения на нагрузке при двухполупериодной схеме увеличивается вдвое по сравнению с однополупериодной схемой выпрямления.

Выражая среднее значение выпрямленного напряжения на нагрузке через действующее значение напряжения на половине вторичной обмотки трансформатора, получаем

Как следует из рис. 7.5, пульсации тока в двухполупериодной схеме значительно уменьшаются по сравнению со схемой однополупериодного выпрямления. Коэффициент пульсации в данном случае

Максимальное значение обратного напряжения на диодах в рассматриваемой схеме

Действительно, когда один из диодов пропускает ток, потенциал его катода оказывается практически равным потенциалу анода, так как незначительным падением напряжения на диоде при этом можно пренебречь. Тот же потенциал имеет и катод второго диода, в данную часть периода непропускающего ток,

гак как катоды обоих диодов в схеме связаны. В результате разность потенциалов катода и анода непропускающего диода равна разности потенциалов выводов 1 и 2 вторичной обмотки трансформатора, т. е. (см. рис. 7.5).

В сравнении со схемой однополупериодного выпрямителя в двухполупериодном ток во вторичной обмотке трансформатора не содержит постоянной составляющей, так как в этой обмотке ток протекает в течение всего периода, вследствие чего подмагничивание сердечника в данном случае отсутствует, тепловые потери при этом уменьшаются.

С учетом этого применение двухполупериодной схемы выпрямления более предпочтительно, чем однополупериодной.

Снижения обратного напряжения, воздействующего на диод в непроводящую часть периода, и уменьшения расчетной мощности трансформатора при двухполупериодном выпрямлении переменного тока можно достигнуть при переходе от однотактной схемы к двухтактной (мостовой) схеме.

Выпрямитель, выполненный по мостовой схеме (рис. 7.6), позволяет получить двухполупериодное выпрямление переменного тока при полном использовании мощности трансформатора, не имеющего среднего вывода от вторичной обмотки. В этой схеме в течение полупериода, когда потенциал вывода вторичной обмотки трансформатора будет выше потенциала его вывода Ь, ток пропускают диоды 1 и 3. При этом диоды 2 и 4 находятся в непроводящем состоянии. В следующий полупериод будут проводить ток соответственно диоды 2 и 4 (цепь тока указана пунктирными стрелками на рис. 7.6), а диоды 1 и 3 будут находиться в непроводящем состоянии. Из схемы видно, что направление тока в цепи нагрузки в течение обоих полупериодов переменного напряжения при этом не меняется.

Таким образом, рассматриваемая схема является схемой двух-полупериодного выпрямления. Значения среднего выпрямленного напряжения на нагрузке и коэффициента пульсации для выпрямителя (см. рис. 7.6) определяются так же, как и для однотактного двухполупериодного выпрямителя.

Данная схема выпрямления позволяет получить заданное выпрямленное напряжение при числе витков вторичной обмотки трансформатора, вдвое меньшем, чем в однотактной двухполупериодной схеме выпрямления (см. рис. 7.4) при прочих равных условиях.

Так как во вторичной обмотке трансформатора в рассматриваемой схеме протекает не пульсирующий, а синусоидальный переменный ток, это позволяет уменьшить габариты трансформатора по сравнению с трансформатором, необходимым для питания однотактного двухполупериодного выпрямителя, рассчитанного на ту же мощность, приблизительно в 1,5 раза.

Значение максимального обратного напряжения при одинаковом выпрямленном напряжении Ud для мостовой схемы (см. рис. 7.6) также оказывается в два раза меньше, чем для однотактной двухполупериодной схемы выпрямления (см. рис. 7.4).

Мостовые схемы позволяют осуществлять выпрямление переменного тока в постоянный без использования согласующего трансформатора при непосредственном подведении сетевого переменного напряжения к вентильному мосту, когда напряжение питающей сети находится в соответствии с выпрямляемым напряжением.

Рассмотренные схемы выпрямления имеют относительно большие значения коэффициента пульсаций. Между тем для питания большей части электронной аппаратуры требуется выпрямленное напряжение с коэффициентом пульсации, не превышающим значений q=0,002—0,02.

Коэффициент пульсаций выпрямленного напряжения можно значительно снизить, если на выходе выпрямителя включить сглаживающий электрический фильтр. Простейшими сглаживающими фильтрами являются конденсатор, включаемый параллельно слаботочной нагрузке (рис. 7.7), и дроссель, включаемый последовательно с сильноточной нагрузкой (рис. 7.8).

Другие фильтры (комбинированные), представляющие собой сочетания емкостных и индуктивных элементов, позволяют получить достаточно малые значения коэффициента пульсации.

При использовании простейшего емкостного фильтра сглаживание пульсаций выпрямленного напряжения и тока происходит за счет периодической зарядки конденсатора фильтра Cф (когда напряжение на выходе трансформатора превышает напряжение на нагрузке) и последующей его разрядки на сопротивление нагрузки R_н.

Конденсатор, как известно, не пропускает постоянной составляющей тока и обладает тем меньшим сопротивлением для переменных составляющих, чем выше их частота. Емкостные фильтры предпочтительно применять в схемах выпрямления с малыми значениями выпрямленного тока, так как при этом возрастает эффективность сглаживания.

Простейший индуктивный сглаживающий фильтр состоит из индуктивной катушки — дросселя, включаемого последовательно с нагрузкой. В результате пульсаций выпрямленного тока в катушке индуктивности возникает электродвижущая сила само­индукции ,которая в силу закона электромагнитной ин­дукции стремится сгладить пульсации тока в цепи нагрузки, а следовательно, и пульсации напряжения на ее зажимах. Индуктивные фильтры обычно применяют в схемах выпрямления с большими значениями выпрямленного тока, так как в этом случае увеличивается эффективность сглаживания.

О-Е

В тех случаях, когда необходимо применение выпрямительного устройства с регулируемым значением выпрямленного напряжения, используют управляемые выпрямители с тиристорами, являющимися управляемыми полупроводниковыми приборами, имеющими три перехода (рис. 7.9, а, б). Под действием прямого приложенного напряжения два крайних из них открыты, а средний — закрыт. Под действием управляющего тока средний р-п — переход открывается и тиристор в прямом направлении проводит электрический ток как обычный полупроводниковый диод. При смене полярности приложенного к тиристору напряжения первоначальное (закрытое) состояние среднего р-п -перехода восстанавливается и протекание тока в цепи тиристора прекращается.

Рис. 7.9

Изменяя управляющий ток I _упр, можно менять момент открывания тиристора во времени, а следовательно, напряжение включения Uвкл и изменять выпрямленный ток и напряжение на нагрузке.

Задание по работе

1. Ознакомиться со схемами рис. 7.10 а, б лабораторной установки для исследования полупроводникового выпрямительного устройства.

2. Исследовать однополупериодный выпрямитель.

3. Исследовать двухтактный двухполупериодный (мостовой) выпрямитель.

4. Представить снятые осциллограммы.

5. Составить краткие выводы по работе.

Методические указания по выполнению работы

1. Ознакомиться с экспериментальной установкой (см. рис. 7.10 а, б) для исследования однополупериодной и двухполупериодной двухтактной (мостовой) выпрямительных схем на полупроводниковых диодах, а также с необходимыми для выполнения работы измерительными приборами и оборудованием.

2. Подготовить установку к проведению исследований. Для этого:

2.1 Установить на генераторе импульсных сигналов низкочастотном тип сигнала «меандр», напряжение 10 В, частоту 50 Гц;

2. 2 Собрать однополупериодную выпрямительную схему (рис 7.10 а).

2.3 Подключить осциллограф для наблюдения и регистрации формы выпрямленного напряжения;

2.4 Включить генератор и осциллограф.

2.5 Снять осциллограммы однополупериодного выпрямителя в режиме «холостого хода».

2.6 Подключить сглаживающий фильтр С1.

2.7 Снять осциллограммы однополупериодного выпрямителя со сглаживающим фильтром С1.

2.8 Подключить сглаживающий фильтр С2.

2.9 Снять осциллограммы однополупериодного выпрямителя со сглаживающим фильтром С1+С2.

2.10 Выключить генератор и осциллограф.

2.11 Собрать двухполупериодную двухтактную выпрямительную схему (рис 7.10 б).

2.12 Включить генератор и осциллограф.

2.13 Снять осциллограммы двухполупериодного двухтактного выпрямителя в режиме «холостого хода».

2.14 Подключить сглаживающий фильтр С1.

2.15 Снять осциллограммы двухполупериодного двухтактного выпрямителя со сглаживающим фильтром С1.

2.16 Подключить сглаживающий фильтр С2.

2.17 Снять осциллограммы двухполупериодного двухтактного выпрямителя со сглаживающим фильтром С1+С2.

2.18 Выключить генератор и осциллограф.

2.19 Установить на генераторе импульсных сигналов низкочастотном тип сигнала «меандр», напряжение 10 В, частоту 400 Гц;

2.20 Выполнить последовательно п.п. 2.2 – 2.18.

3 Осциллограммы всех опытов должны быть зарисованы в принятом масштабе при неизменной частоте генератора развертки осциллографа.

Контрольные вопросы.

1. Поясните назначение выпрямительных устройств.

2.Укажите, какие требования предъявляются к диодам, используемым в выпрямительных устройствах.

3.Назовите основные типы однофазных выпрямительных схем.

4.Объясните отличие однотактной схемы выпрямления от двухтактной.

5.Поясните принцип действия одно- и двухполупериодной схем выпрямления.

6.Изобразите временные диаграммы напряжений и токов нагрузки одно- и двухполупериодной схем выпрямления без сглаживающего фильтра.

7.Назовите основные виды сглаживающих фильтров.

8.Поясните, в каких случаях целесообразно использовать индуктивные, а в каких — емкостные фильтры или их сочетания.

9.Каково значение коэффициента пульсаций напряжения или тока исследуемых выпрямительных схем?

8. Поясните назначение согласующего трансформатора в выпрямительных схемах.

9. Какие недостатки имеет однополупериодная схема выпрямления.

10. Как определяется коэффициент пульсаций для одно — и двух –полупериодной схемы выпрямления.

Литература

1.Касаткин А.С. Электротехника: Учеб. для вузов/ А.С. Касаткин, М.В. Немцов.- 7-е изд., стер.-М.: Высш. Шк., 2003.-542с.

2.Лачин В.И., Савелов Н.С. Электроника: Учеб. пособие. – Ростов н/Д: изд-во «Феникс», 2004.-448 с.

3.Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника (полный курс): Учебник для вузов. Под ред. О.П. Глудкина.-М.: Горячая линия-Телеком, 2003.-768 с.

4.Трофимова Т.И. Курс физики: Учеб. пособие для вузов.-7-е изд., стер.-М.: Высш. Шк., 2001.-542 с.: ил.

Устройства выпрямительные регулируемые и нерегулируемые. Поставка по СНГ

Выпрямительным устройством (ВУ) называется статическое устройство, обеспечивающее преобразование электрической энергии переменного тока в. электрическую энергию постоянного тока. ВУ является одним из основных элементов любой системы

бесперебойного электропитания аппаратуры телекоммуникаций и информационных сетей.

•

View the embedded image gallery online at:
https://elprofit. com.ua/nasha-produktsiya/nizkovoltnye-komplektnye-ustrojstva/ustrojstva-vypryamitelnye-reguliruemye-i-nereguliruemye#sigProIdbfc3642974

В качестве источника энергии в основном используется однофазная или трехфазная сеть переменного тока промышленной частоты 50 Гц. ВУ преобразует переменное напряжение источника энергии в напряжение постоянного тока. Допустимый уровень пульсации на выходе ВУ и критерии (параметры) ее оценки определяются требованиями аппаратуры.

Выпрямительные устройства могут быть выполнены по традиционной схеме или по схеме с двойным преобразованием энергии. В состав такого ВУ входит низкочастотный силовой трансформатор Т, работающий на частоте Д = 50 Гц источника энергии, вентильный блок (диодный блок) ВБ и сглаживающий фильтр СФ.

Трансформатор обеспечивает преобразование уровня напряжения питающей сети до значений, при которых на выходе ВУ может быть получено требуемое значение постоянного напряжения. Кроме того, трансформатор необходим для обеспечения гальванической развязки между источником энергии и выходными зажимами ВУ, что позволяет заземлять один из выходных полюсов (зажимов) ВУ. ВБ преобразует переменное напряжение в постоянное напряжение. В простейшем случае ВБ представляет собой набор неуправляемых вентилей (диодов), собранных по той или другой схеме выпрямления. В стабилизированных ВУ, выполненных по традиционной схеме, ВБ может быть также реализован полностью на полууправляемых приборах — тиристорах или в его состав могут входить как диоды, так и тиристоры. ВУ, в которых ВБ реализован с применением тиристоров, называются чаще управляемыми выпрямителями. После ВБ практически в любом выпрямительном устройстве, предназначенном для электропитания аппаратуры телекоммуникаций, следует сглаживающий фильтр СФ, представляющий собой фильтр нижних частот. СФ необходим для уменьшения уровня пульсации на выходе ВУ до значений, удовлетворяющих требованиям аппаратуры.

Достоинством выпрямителей, выполненных по традиционной схеме, является их высокая надежность и простота обслуживания.
Управляемые выпрямители. Являются представителями нового поколения высоко надёжного электрооборудования с микропроцессорной системой управления. Выпрямители имеют защиту от всех видов короткого замыкания, а также от повышения напряжения на выходе сверх значения уставки срабатывания защиты с действием на отключение с задержкой времени от 1 до 3 секунд. Два выпрямителя обеспечивают при параллельном включении работу на одну нагрузку, при условии, что каждый выпрямитель получает питание от индивидуального трансформатора или от двух вторичных обмоток одного трёхобмоточного трансформатора. Обслуживание выпрямителей двухстороннее. Подвод питающих напряжений снизу. Выпрямители изготавливаются с местным управлением. Климатическое исполнение УХЛ и О категория 4 по ГОСТ 15150. Охлаждение естественное воздушное. Выпрямители изготавливаются в общепромышленном и сейсмостойком исполнении.

Типичное применение:
•    Питание ответственных потребителей 1 категории постоянным током
•    Питание нагрузок через инверторные преобразователи
•    Заряд и подзаряд стационарных аккумуляторных батарей
•    Промышленные системы безопасности
•    Системы безопасности АЭС и других специальных объектов
Особенности:
•    Микропроцессорная система управления
•    Световая сигнализация для быстрой диагностики работоспособности выпрямителя и системы управления
•    Защита от всех видов короткого замыкания
•    Защита от перенапряжения на тиристорах
•    Защита от повышения напряжения на входе и выходе
•    Защита от понижения напряжения на входе и выходе
•    Защита от динамического повышения напряжения на выходе
•    Защита от превышения током максимально допустимого значения
•    Защита от превышения уровня пульсации напряжения на выходе
•    Защита от питания выпрямителя несимметричным входным напряжением
•    Малые габариты и вес
•    Надёжность
Опции:
•    Согласующий трансформатор
•    Дистанционный мониторинг с персонального компьютера через порт RS232
•    Специальная система управления и дополнительные межшкафные соединения СУ для работы в параллель
•    Щитовые аналоговые или цифровые измерительные приборы с заданной точностью

Выпрямитель | Типы, определение и факты

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Факты и сопутствующий контент

Викторины

• Компьютеры и операционные системы

Функции выпрямительных диодов | Toshiba Electronic Devices & Storage Corporation

Эта страница частично использует JavaScript.
