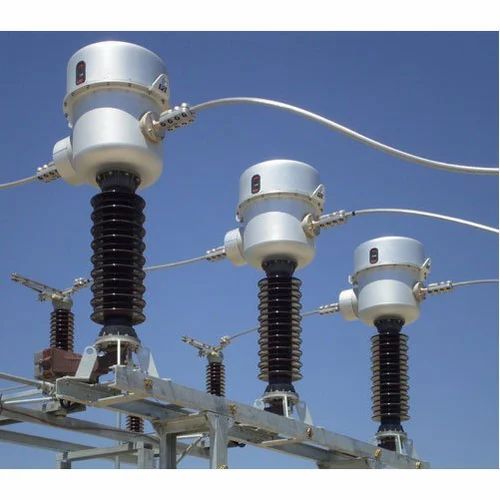

Что такое высоковольтный трансформатор тока и его назначение

Высоковольтный трансформатор тока — это измерительный трансформатор, предназначенный для преобразования больших токов в электрических сетях высокого напряжения в токи малой величины, удобные для измерения.

Основные функции высоковольтных трансформаторов тока:

• Снижение первичного тока до значений, подходящих для измерительных приборов и устройств релейной защиты
• Изоляция измерительных цепей от высокого напряжения первичной сети
• Стандартизация вторичных токов для унификации измерительной аппаратуры

Высоковольтные трансформаторы тока применяются в электрических сетях напряжением от 6 кВ и выше. Они позволяют безопасно и точно измерять большие токи в высоковольтных линиях электропередачи, на подстанциях и других энергообъектах.

Принцип работы высоковольтного трансформатора тока

Принцип действия высоковольтного трансформатора тока основан на явлении электромагнитной индукции. Он состоит из следующих основных элементов:

• Первичная обмотка — обычно это один или несколько витков толстого провода
• Вторичная обмотка — большое число витков тонкого провода
• Магнитопровод — замкнутый сердечник из электротехнической стали

Рассмотрим принцип работы трансформатора тока:

1. По первичной обмотке протекает измеряемый ток высокого напряжения
2. Этот ток создает переменный магнитный поток в магнитопроводе
3. Магнитный поток индуцирует ЭДС во вторичной обмотке
4. Во вторичной цепи возникает пропорционально уменьшенный ток

Коэффициент трансформации определяется соотношением числа витков обмоток. Например, при коэффициенте 1000/5 ток 1000 А в первичной обмотке создаст ток 5 А во вторичной.

Виды и типы высоковольтных трансформаторов тока

Высоковольтные трансформаторы тока классифицируются по нескольким признакам:

По способу установки:

• Опорные — устанавливаются на фундамент или опорные конструкции
• Проходные — монтируются в проходных изоляторах распределительных устройств
• Встроенные — встраиваются в силовое оборудование (выключатели, трансформаторы)

По виду изоляции:

• Маслонаполненные — с бумажно-масляной изоляцией
• Элегазовые — с изоляцией на основе элегаза SF6
• С твердой изоляцией — на основе эпоксидных компаундов

По числу вторичных обмоток:

• Однообмоточные
• Многообмоточные (до 5 вторичных обмоток)

Выбор типа трансформатора зависит от назначения, класса напряжения, условий эксплуатации и других факторов.

Основные характеристики высоковольтных трансформаторов тока

При выборе и эксплуатации высоковольтных трансформаторов тока важно учитывать их основные технические параметры:

• Номинальное напряжение — максимальное рабочее напряжение сети, в которой может применяться трансформатор
• Номинальный первичный ток — максимальный длительный ток первичной обмотки
• Номинальный вторичный ток — обычно 1 А или 5 А
• Класс точности — допустимая токовая и угловая погрешность (0.1, 0.2, 0.5, 1, 3, 5, 10)
• Номинальная вторичная нагрузка — мощность, потребляемая измерительными приборами
• Ток термической стойкости — максимальный ток КЗ, который выдерживает трансформатор в течение 1 с

Правильный выбор этих параметров обеспечивает точность измерений и надежную работу трансформатора в составе энергосистемы.

Применение высоковольтных трансформаторов тока

Высоковольтные трансформаторы тока широко применяются в энергетике для различных целей:

• Измерение тока в высоковольтных линиях электропередачи
• Питание измерительных приборов (амперметров, ваттметров, счетчиков электроэнергии)
• Подключение устройств релейной защиты и автоматики
• Коммерческий и технический учет электроэнергии
• Системы мониторинга качества электроэнергии

Трансформаторы тока устанавливаются на подстанциях, электростанциях, в распределительных устройствах промышленных предприятий и других энергообъектах.

Особенности эксплуатации высоковольтных трансформаторов тока

При эксплуатации высоковольтных трансформаторов тока необходимо соблюдать ряд важных правил:

• Вторичная цепь трансформатора всегда должна быть замкнута на нагрузку или накоротко
• Запрещается размыкать вторичную цепь под нагрузкой — это может привести к пробою изоляции
• Необходимо периодически проверять сопротивление изоляции первичной и вторичной обмоток
• Важно контролировать нагрев трансформатора, особенно при больших токах нагрузки
• Следует защищать трансформатор от перенапряжений в первичной цепи

Соблюдение правил эксплуатации обеспечивает длительную и надежную работу высоковольтных трансформаторов тока.

Тенденции развития высоковольтных трансформаторов тока

В области высоковольтных трансформаторов тока наблюдаются следующие тенденции развития:

• Применение новых изоляционных материалов для повышения надежности
• Разработка цифровых трансформаторов тока на основе оптических технологий
• Создание комбинированных устройств, совмещающих функции трансформатора тока и напряжения
• Повышение точности измерений в широком диапазоне токов
• Уменьшение массогабаритных показателей трансформаторов

Развитие технологий позволяет создавать более совершенные трансформаторы тока, отвечающие современным требованиям энергетики.

принцип работы, назначение и схемы включения

Трансформатором тока(ТН, TV) – называют электротехническое устройство, изменяющее величину выходного значения электротока в процессе передачи с первичной на вторичную обмотку. В результате пропуска через трансформатор, электрический ток передаётся из одной системы в другую, пропорционально изменяясь, в зависимости от поставленной задачи.

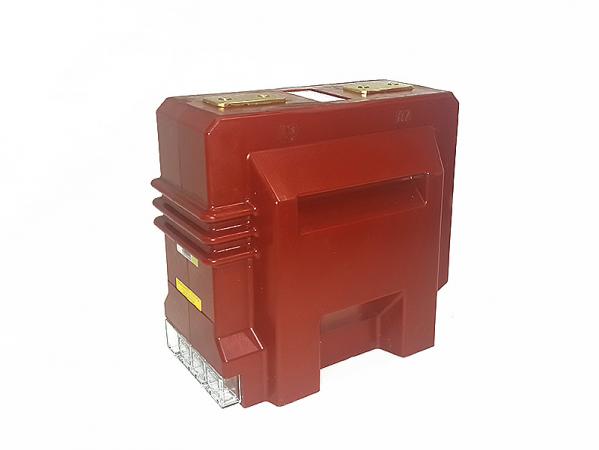

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

Содержание

1. Особенности конструкции и принцип работы
2. Виды трансформаторов тока
3. Расшифровка маркировки
4. Технические параметры
5. Схемы подключения трансформаторов тока
6. Силового оборудования
7. Вторичные цепи
8. Популярные виды и стоимость трансформаторов
9. Возможные неисправности

Особенности конструкции и принцип работы

Принцип работы трансформаторов тока основан на использовании закона электромагнитной индукции.

Прибор состоит из следующих элементов:

• первичной и вторичной обмоток;
• замкнутого сердечника (магнитопровода).

Принцип работы трансформатора

Обмотки накручены вокруг сердечника, изолированно от него и друг от друга. Иногда первичная обмотка может заменяться медной или алюминиевой шиной. Трансформация величины электрического тока происходит за счёт разницы количества витков первичной и вторичной обмоток. В большинстве случаев устройство предназначено для снижения показателя тока, поэтому вторичная обмотка выполняется с меньшим количеством витков, нежели первичная.

Электроток подаётся на первичную обмотку при последовательном подключении. В результате на катушке формируется магнитный поток и наводится электродвижущая сила, вызывающая возникновение тока на выходной катушке.

К выходной обмотке подключают потребляющий прибор, в зависимости от целей, для которых используется устройство.

Некоторые устройства выполняются с несколькими выходными катушками, что позволяет путём переключения изменять величину трансформации электрического тока. В целях безопасности, для обеспечения защиты при пробое изоляции, выходной контур заземляется.

Виды трансформаторов тока

Данные электротехнические устройства классифицируются по нескольким характеристикам. В зависимости от назначения токовые трансформаторы могут быть:

• защитными – снижающими параметры тока для предотвращения выхода из строя потребляющих устройств;
• измерительными – через которые подключаются средства измерения, в том числе электросчётчики;
• промежуточными – устанавливаемыми в системы релейной защиты;
• лабораторными – используемыми для исследовательских целей, обладающими низкой погрешностью измерения, нередко – с несколькими коэффициентами трансформации.

Учитывая характер условий эксплуатации, различают трансформаторы:

В зависимости от исполнения первичных обмоток различают устройства:

• одновиткового исполнения;
• многовитковые;
• шинные.

С учётом способа установки их подразделяют на следующие типы:

• проходной;
• опорный.

По числу ступеней изменения тока выделяют трансформаторы:

• одноступенчатого,
• двухступенчатого (каскадного) типа.

Устройства, в зависимости от величины напряжения, на которое они рассчитаны делят на предназначенные для работы в условиях более и менее 1000 В.

Для изготовления сердечника применяется специальная трансформаторная сталь. Изоляция выполняется сухой (бакелитовой, фарфоровой), обычной или бумажно-масляной.

Расшифровка маркировки

Расшифровка маркировки трансформаторов тока

Технические параметры

Трансформаторы тока характеризуются следующими индивидуальными параметрами:

1. Номинальным током – позволяющим аппарату функционировать длительное время, не перегреваясь;
2. Номинальным напряжением – значение должно обеспечивать нормальную работу трансформатора. Именно этот показатель влияет на качество изоляции между обмотками, одна из которых находится под высоким напряжением, а другая заземлена.
3. Коэффициентом трансформации; Формула по вычислению коэффициента трансформации
   где:
   • U1 и U2 – напряжение в первичной и вторичной обмотки,
   • N1 и N2 – количество витков в первичной и вторичной обмотке,
   • I1 и I2 – ток в первичной и вторичной обмотки(обычно ток во вторичной обмотке равен 1А или 5А).
4. Погрешностью значения электротока – вызывается намагничиванием;
5. Номинальной нагрузкой, определяющей нормальную работу прибора;
6. Номинальной предельной кратностью – максимально допустимое значение отношения первичного значения электротока к номинальному;
7. Предельной кратностью вторичного тока – соотношение наибольшего тока вторичной обмотки к его номинальной величине.

Значения которыми могут обладать ТТ

При выборе устройства необходимо учитывать значение указанных и других характеристик.

Схемы подключения трансформаторов тока

Силового оборудования

Схема подключения для 110 кВ и выше:

Схема подключения для 6-10 кВ в ячейках КРУ:

Вторичные цепи

Схема включение трансформатора тока в полную звезду:

Схема включение трансформатора тока в неполную звезду(З а счет распределения токов на дополнительном приборе получается отобразить векторную сумму фаз А и С, которая противоположно направлена вектору фазы В при симметричном режиме нагрузки сети):

Схема включение трансформатора тока в неполную звезду(для контроля линейного тока с помощью реле):

Схема включение трансформатора тока в полную звезду с подключением обмотки реле к фильтру нулевой последовательности(ФТНП):

Популярные виды и стоимость трансформаторов

Бытового потребителя больше интересуют токовые трансформаторы, используемые для подключения электросчётчиков.

В продаже предлагаются приборы типов:

• ТТИ;
• ТТН;
• ТОП;
• ТОЛ и другие.

Цена зависит от разновидности, конструкции, характеристик и напряжений на котором будет использоваться ТН:

• 0,66 кВ от 300 – 5000,
• 6-10 кВ 10000 – 45000,
• 35 кВ – около 50 000р,
• 110 кВ и выше – нужно уточнять у производителя.

Возможные неисправности

Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.

Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.

Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.
