Каковы основные характеристики диодов серии Д226. Какие существуют модификации этих диодов. Где применяются диоды Д226. Как правильно выбрать и использовать диоды Д226 в электронных схемах.
Общая характеристика диодов серии Д226
Диоды серии Д226 представляют собой кремниевые выпрямительные диоды средней мощности. Они относятся к классу полупроводниковых приборов и предназначены для выпрямления переменного тока в источниках питания различной радиоэлектронной аппаратуры.
Основные характеристики диодов Д226:
- Материал: кремний
- Тип: выпрямительные
- Максимальное обратное напряжение: 400-600 В (в зависимости от модификации)
- Максимальный прямой ток: 300-400 мА
- Прямое падение напряжения: 1,0-1,2 В
- Рабочая температура: -60…+125°C
- Корпус: металлостеклянный
Диоды Д226 обладают высокой надежностью и стабильностью параметров в широком диапазоне температур. Это делает их подходящими для применения в промышленной и специальной аппаратуре.
Модификации диодов серии Д226
Серия Д226 включает несколько модификаций диодов с различными характеристиками:
- Д226 — базовая модель
- Д226А — повышенное максимальное обратное напряжение (600 В)
- Д226Б — уменьшенный обратный ток
- Д226В — повышенный максимальный прямой ток (400 мА)
- Д226Г — улучшенные частотные свойства
- Д226Д — повышенная рабочая температура (до +150°C)
- Д226Е — комбинация улучшенных параметров
Выбор конкретной модификации зависит от требований разрабатываемой схемы. Например, для высоковольтных применений подойдет Д226А, а для работы с повышенными токами — Д226В.
Области применения диодов Д226
Благодаря своим характеристикам, диоды серии Д226 нашли широкое применение в различных областях электроники:
- Источники питания радиоаппаратуры
- Выпрямительные схемы в промышленном оборудовании
- Зарядные устройства
- Сварочные аппараты
- Системы защиты от перенапряжений
- Импульсные источники питания
- Преобразователи напряжения
Диоды Д226 хорошо подходят для построения мостовых и полумостовых выпрямителей. Их также часто используют в качестве защитных диодов в различных электронных схемах.
Особенности выбора и применения диодов Д226
При выборе диодов Д226 для конкретного устройства следует учитывать несколько важных факторов:
- Максимальное обратное напряжение — должно быть выше пикового напряжения в схеме с запасом 20-30%
- Максимальный прямой ток — не должен превышаться в рабочем режиме
- Прямое падение напряжения — влияет на КПД выпрямителя
- Обратный ток — определяет потери в закрытом состоянии
- Частотные свойства — важны для импульсных схем
- Температурный диапазон — должен соответствовать условиям эксплуатации
При монтаже диодов Д226 необходимо соблюдать температурный режим пайки и не допускать перегрева. Рекомендуется использовать радиаторы при работе с большими токами.
Сравнение диодов Д226 с аналогами
Диоды серии Д226 имеют как отечественные, так и зарубежные аналоги. Рассмотрим некоторые из них:
| Параметр | Д226 | КД213А | 1N4007 |
|---|---|---|---|
| Макс. обратное напряжение, В | 400-600 | 600 | 1000 |
| Макс. прямой ток, мА | 300-400 | 300 | 1000 |
| Прямое падение напряжения, В | 1,0-1,2 | 1,1 | 1,1 |
| Корпус | металлостеклянный | пластиковый | пластиковый |
Как видно, диоды Д226 имеют схожие характеристики с аналогами, но отличаются типом корпуса и некоторыми предельными параметрами. Выбор конкретного типа диода зависит от требований разрабатываемого устройства.
Методы проверки исправности диодов Д226
Для определения работоспособности диодов Д226 можно использовать несколько методов:
- Проверка мультиметром:
- В режиме «прозвонка» диод должен пропускать ток в прямом направлении и не пропускать в обратном
- В режиме измерения сопротивления прямое сопротивление должно быть около 500-700 Ом, обратное — более 1 МОм
- Измерение вольт-амперной характеристики:
- Прямая ветвь ВАХ должна соответствовать паспортным данным
- Обратный ток при номинальном напряжении не должен превышать указанного в документации
- Проверка в реальной схеме:
- Диод устанавливается в рабочее устройство и проверяется его функционирование
- Контролируется нагрев диода и параметры выпрямленного напряжения
При обнаружении отклонений от нормы диод следует заменить на исправный. Важно помнить, что даже небольшие нарушения в работе диода могут привести к выходу из строя всего устройства.
Перспективы развития и замены диодов Д226
Несмотря на свою надежность и распространенность, диоды серии Д226 постепенно вытесняются более современными аналогами. Это связано с развитием технологий и появлением новых требований к электронным компонентам.
Основные направления развития диодов:
- Уменьшение прямого падения напряжения для повышения КПД
- Увеличение быстродействия для работы на высоких частотах
- Повышение максимального обратного напряжения
- Улучшение температурной стабильности параметров
- Миниатюризация корпусов
В качестве замены диодов Д226 все чаще используются импортные аналоги серии 1N, а также диоды Шоттки для низковольтных применений. Однако в специальной аппаратуре и изделиях с длительным сроком эксплуатации диоды Д226 продолжают успешно применяться.
Характеристики диодов д226
Практически в любых импортных электронных устройствах можно встретить диоды 1nх. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами. В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика тип D
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Диоды Д226
- Диод Д226, Д226А, Д226Б, Д226Е
- Диод Д226Б
- Диоды выпрямительные типов: Д226Б, Д226В, Д226Г, Д226Д
- Диод Д226, Д226А, Д226Б, Д226Е
- Содержание драгметаллов в диодах
- ДИОД Д226Б, (90-92г.
)
- Теоретический анализ полупроводниковых резистивных цепей
)ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Золото из диодов Д226 и герконов
Диоды Д226
Здесь речь пойдет лишь о некоторых приборах, с которыми тебе в первую очередь придется иметь дело. Схематично диод можно представить, как две пластинки полупроводника, одна из которых обладает электропроводностью типа p, а другая — типа n. На рис. Эти две области — два электрода диода: анод и катод. Анодом, то есть положительным электродом, является область типа р, а катодом, т. На внешние поверхности пластин нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода.
Такой полупроводниковый прибор может находиться в одном из двух состояний: открытом, когда он хорошо проводит ток, и закрытом, когда он плохо проводит ток.
Если к его электродам подключить источник постоянного тока, например, гальванический элемент, но так, чтобы его положительный полюс был соединен с анодом диода, т. При такой полярности подключения батареи электроны в области типа n перемещаются от минуса к плюсу, т.
Металлический контакт, соединенный с отрицательным полюсом элемента, может отдать области типа n практически неограниченное количество электронов, пополняя убыль электронов в этой области, а контакт, соединенный с положительным полюсом элемента, может принять из области типа p такое же количество электронов, что равнозначно введению в него соответствующего количества дырок.
Схематическое устройство и работа полупроводникового диода В этом случае сопротивление р-n перехода мало, вследствие чего через диод идет ток, называемый прямым током. Чем больше площадь р-n перехода и напряжение источника питания, тем больше этот прямой ток. Если полюсы элемента поменять местами, как это показано на рис. В этом случае электрические заряды в диоде поведут себя иначе.
Теперь, удаляясь от р-n перехода, электроны в области типа n будут перемещаться к положительному, а дырки в области типа p — к отрицательному контактам диода.
В результате граница областей с различными типами электропроводности как бы расширится, образуя зону, обедненную электронами и дырками на рис. Однако в этой зоне небольшой обмен носителями тока между областями диода все же будет происходить. Поэтому через диод пойдет ток, но во много раз меньший, чем прямой. Этот ток называют обратным током диода. На графиках, характеризующих работу диода, прямой ток обозначают , а обратный. А если диод включить в цепь с переменным током?
Он будет открываться при положительных полупериодах на аноде, свободно пропуская ток одного направления — прямой ток , и закрываться при отрицательных полупериодах на аноде, почти не пропуская ток противоположного направления — обратный ток. Эти свойства диодов и используют в выпрямителях для преобразования переменного тока в ток постоянный.
Напряжение, при котором диод открывается и через него идет прямой ток, называют прямым пишут или пропускным, а напряжение обратной полярности, при котором диод закрывается и через него идет обратный ток, называют обратным пишут или непропускным.
В этом нетрудно убедиться, если обратное сопротивление диода измерить омметром. Внутреннее сопротивление открытого диода — величина непостоянная и зависит от прямого напряжения, приложенного к диоду: чем больше это напряжение, тем больше прямой ток через диод, тем меньше его пропускное сопротивление. Судить о сопротивлении диода можно по падению напряжения на нем и току через него. В закрытом состоянии на диоде падает почти все прикладываемое к нему напряжение, обратный ток через него чрезвычайно мал, а сопротивление, следовательно, велико.
Зависимость тока через диод от значения и полярности приложенного к нему напряжения изображают в виде кривой, называемой вольт-амперной характеристикой диода. Такую характеристику ты видишь на рис. Здесь по вертикальной оси вверх отложены значения прямого тока Iпр, а внизу — обратного тока Iобр.
По горизонтальной оси вправо обозначены значения прямого напряжения Uпp, влево — обратного напряжения Uобр. На такой вольт-амперной характеристике различают прямую ветвь в правой верхней части , соответствующую прямому току через диод, и обратную ветвь, соответствующую обратному току, Из нее видно, что ток Iпр диода в сотни раз больше тока Iобр.
Вольт-амперная характеристика полупроводникового диода Рис. Подсчитай, во сколько раз при одном и том же прямом и обратном напряжении прямой ток больше обратного. Прямая ветвь идет круто вверх, как бы прижимаясь к вертикальной оси. Она характеризует быстрый рост прямого тока через диод с увеличением прямого напряжения.
Обратная же ветвь, как видишь, идет почти параллельно горизонтальной оси, характеризуя медленный рост обратного тока. Наличие заметного обратного тока — недостаток диодов.
Примерно такие вольт-амперные характеристики имеют все германиевые диоды. Вольт-амперные характеристики кремниевых диодов чуть сдвинуты вправо.
Объясняется это тем, что германиевый диод открывается и начинает проводить ток при прямом напряжении 0,,2 В, а кремниевый при 0,,6 В. Прибор, на примере которого я рассказал тебе о свойствах диода, состоял из двух пластин полупроводников разной электропроводности, соединенных между собой плоскостями.
Подобные диоды называют плоскостными. В действительности же плоскостной диод представляет собой одну пластину полупроводника, в объеме которой созданы две области разной электропроводности. Технология изготовления таких диодов заключается в следующем. На поверхности квадратной пластины площадью мм2 и толщиной в несколько долей миллиметра, вырезанной из кристалла полупроводника с электронной электропроводностью, расплавляют маленький кусочек индия.
Индий крепко сплавляется с пластинкой. При этом атомы индия проникают диффундируют в толщу пластинки, образуя в ней область с преобладанием дырочной электропроводности рис. Получается полупроводниковый прибор с двумя областями различного типа электропроводности, а между ними р-n переход.
Контактами электродов диода служат капелька индия и металлический диск или стержень с выводными проводниками. Так устроены наиболее распространенные плоскостные германиевые и кремниевые диоды.
Внешний вид некоторых из них показан на рис. Приборы заключены в цельнометаллические корпуса со стеклянными изоляторами, что позволяет использовать их для работы в условиях повышенной влажности. Диоды, рассчитанные на значительные прямые токи, имеют винты с гайками для крепления их на монтажных панелях или шасси радиотехнических устройств. Плоскостные диоды маркируются буквами и цифрами, например: ДА, Д Буквы, стоящие в конце обозначения диодов, указывают на разновидности групп приборов.
Плоскостные диоды предназначены в основном для работы в выпрямителях переменного тока блоков питания радиоаппаратуры, поэтому их называют еще выпрямительными диодами. Конструированию блоков питания радиотехнических устройств будет посвящена специальная беседа — одиннадцатая. Сейчас же я познакомлю тебя только с принципом преобразования переменного тока в ток постоянный.
Схему простейшего выпрямителя переменного тока ты видишь на рис. На вход выпрямителя подается переменное напряжение электроосветительной сети.
К выходу выпрямителя подключен резистор RH, символизирующий нагрузку, питающуюся от выпрямителя. Функцию выпрямленного элемента выполняет диод V. Сущность работы такого выпрямителя иллюстрируют графики, помещенные на том же рисунке. При положительных полупериодах напряжения на аноде диод открывается. В эти моменты времени через диод, а значит, и через нагрузку, подключенную к выпрямителю, течет прямой ток диода Iпр.
При отрицательных полупериодах напряжения на аноде диод закрывается и во всей цепи, в которую он включен, течет незначительный обратный ток диода Iобр.
Диод как бы отсекает большую часть отрицательных полуволн переменного тока на рис. И вот результат: через нагрузку RH, подключенную к сети через диод V, течет уже не переменный, а пульсирующий ток — ток одного направления, но изменяющийся по значению с частотой 50 Гц.
Это и есть выпрямление переменного тока, Таким образом, диод является прибором, обладающим резко выраженной односторонней проводимостью электрического тока. И если пренебречь малым обратным током что и делают на практике , который у исправных диодов не превышает малые доли миллиампера, можно считать, что диод является односторонним проводником тока. Можно ли таким током питать нагрузку? Можно, он ведь выпрямленный. Но не каждую. Лампу накаливания, например, можно, если, конечно, выходное напряжение не будет превышать то напряжение, на которое лампа рассчитана.
Ее нить будет накаливаться не портоянно, а импульсами, следующими с частотой 50 Гц. Из-за тепловой инертности нить не будет успевать остывать в промежутки между импульсами, поэтому никаких мерцаний света мы не заметим, А вот приемник питать таким током нельзя. Потому что в цепях его усилителей ток тоже будет пульсировать с такой же частотой.
В результате в телефонах или головке громкоговорителя на выходе приемника будет прослушиваться гул низкого тона с частотой 50 Гц, называемый фоном переменного тока.
Этот недостаток можно частично устранить, если на выходе выпрямителя параллельно нагрузке подключить фильтрующий электролитический конденсатор большой емкости, как это показано на рис.
Заряжаясь от импульсов тока, конденсатор Сф в момент спадания тока или его исчезновения между импульсами разряжается через нагрузку RH.
Если конденсатор достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться и в нагрузке будет непрерывно поддерживаться ток.
Ток, поддерживаемый за счет зарядки конденсатора, показан на рис. В выпрямителе, с работой которого ты сейчас познакомился, полезно используется энергия только половины волн переменного тока. Схемы однополупериодного выпрямителя Рис. Двухполупериодный выпрямитель с сетевым трансформатором Такое выпрямление переменного тока называют однополупериодными, а выпрямители — однополупериодными выпрямителями.
Однако выпрямителям, построенным по таким схемам, присущи два существенных недостатка.
Первый из них заключается в том, что напряжение выпрямленного тока равно примерно напряжению сети, в то время как для питания транзисторных конструкций необходимо более низкое напряжение, а для ламповых часто более высокое напряжение. Второй не достаток — недопустимость присоединения заземления к приемнику, питаемому от такого выпрямителя. Если приемник заземлить, ток из электросети пойдет через приемник в землю — могут перегореть предохранители.
Кроме того, приемник или усилитель, питаемые от такого выпрямителя и, таким образом, имеющие прямой контакт с электросетью, опасны — можно получить электрический удар. Оба эти недостатка устранены в выпрямителе с трансформатором рис. Здесь выпрямляется не напряжение электросети, а напряжение вторичной II обмотки сетевого трансформатора Т.
Поскольку эта обмотка изолирована от первичной сетевой обмотки I, радиоконструкция не имеет контакта с сетью и к ней можно подключать заземление. В выпрямителе на рис. Диоды являются плечами выпрямительного моста.
Нагрузка RH включена в диагональ моста.
Диод Д226, Д226А, Д226Б, Д226Е
Полупроводниковым диодом ППД называют полупроводниковый прибор с одним выпрямляющим переходом и двумя невыпрямляющими выводами. Структура полупроводникового диода ППД чаще всего имеет р-n переход рис. Такая структура показана на рисунке Плоскостным называется переход, линейные размеры, которого, определяющие его площадь, значительно больше толщины. Точечным называется электрический переход, все размеры которого меньше диффузионной длины пробега носителей заряда ПНЗ. Оно указывает назначение или электрические свойства приборов, например, — выпрямительные диоды; —ВЧ-диоды; — импульсные диоды; — варикапы. Пример: расшифровать следующее обозначение — 2ДБ: кремниевый импульсный диод, разновидность типа Б.
Вы можете заказать ДИОД Д с доставкой почтой, а так же узнать характеристики ДИОД Д или получить консультацию.
Диод Д226Б
Диод — это полупроводниковый прибор, пропускающий ток в одном направлении.
Работа диода основана на свойстве p-n перехода полупроводника проводить ток в одном направлении. При подаче «плюса» на р -область — это включение в прямом направлении и сопротивление перехода мало. При «минусе» на р -области переход включен в обратном направлении и он закрыт. Сопротивление перехода большое и ток через него очень мал. Одностороннюю проводимость диодов еще называют вентильным свойством. Если на диод подать переменный ток, то он пропустит только положительный полупериод и на выходе будет ток в виде положительных импульсов. Точечные диоды Точечные диоды обычно состоят из стеклянного корпуса, в котором находится тонкое острие анод , спаянное с германиевым или кремниевым кристаллом с n-проводимостью катод. Ток может проходить только от анода к катоду через p-n переход.
Диоды выпрямительные типов: Д226Б, Д226В, Д226Г, Д226Д
Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.
Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:. Вторая часть — указание на подклассовую принадлежность прибора:. А — сверхвысокочастотные диоды;.
Производитель: ОАО «Foton», г. Для Санкт-Петербурга: самовывоз с нашего склада, расположенного по адресу: Железнодорожный проспект, дом
Диод Д226, Д226А, Д226Б, Д226Е
Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.
Содержание драгметаллов в диодах
Отправьте статью сегодня! Журнал выйдет 19 октября , печатный экземпляр отправим 23 октября. Автор : Вахобова Зилола Кутбиддиновна. Дата публикации : Вахобова З. В настоящее время, в период широкого развития электронной аппаратуры в различных областях автоматики, радиоэлектроники, вычислительной техники и электроснабжения широко применяются нелинейные резистивные цепи. Неуправляемый полупроводниковый диод, как элемент электрической цепи, представляет собой нелинейное несимметричное активное сопротивление, величина его зависит от полярности и величины приложенного к нему потенциала. ВАХ диода можно получить экспериментально или по справочным данным для данного полупроводникового элемента.
Характеристики диода Д Максимальное постоянное обратное напряжение В; Максимальный постоянный прямой ток мА; Максимальная.

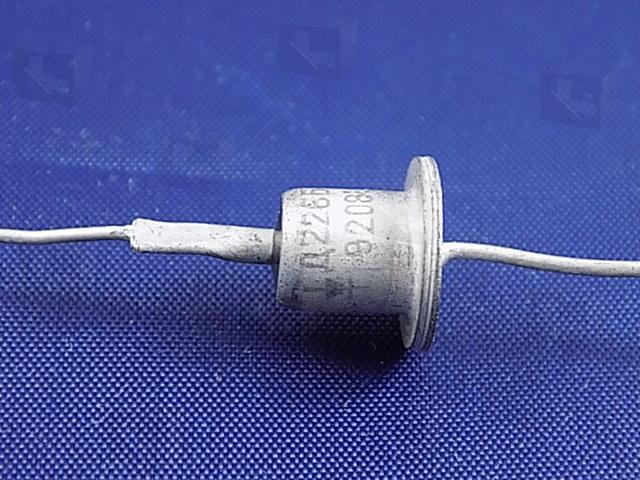

ДИОД Д226Б, (90-92г.)
Корпус металлостеклянный, выводы гибкие, схема подключения и тип диода обозначены на корпусе.
Масса прибора — 2 г. Основные электрические параметры диодов Д — ДЕ. Метки: диоды , кремниевые.
Теоретический анализ полупроводниковых резистивных цепей
ВИДЕО ПО ТЕМЕ: Пришли диоды 1n4007
Забыли пароль? Обзор продукции: диоды отечественные. Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan. Нужна помощь в выборе продукции или подборе аналога?
Корпус диода Д Описание Диоды кремниевые, сплавные.
Здесь речь пойдет лишь о некоторых приборах, с которыми вам в первую очередь придется иметь дело. Схематично диод можно представить, как две пластинки полупроводника, одна из которых обладает электропроводностью типа р , а другая — n типа. На рис. Эти две области — два электрода диода: анод и катод.
Анодом, то есть положительным электродом, является область типа р, а катодом, то есть отрицательным электродом,- область типа n. На внешние поверхности пластин нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода.
Компьютерные сети Системное программное обеспечение Информационные технологии Программирование. Все о программировании Обучение Linux Unix Алгоритмические языки Аналоговые и гибридные вычислительные устройства Архитектура микроконтроллеров Введение в разработку распределенных информационных систем Введение в численные методы Дискретная математика Информационное обслуживание пользователей Информация и моделирование в управлении производством Компьютерная графика Математическое и компьютерное моделирование Моделирование Нейрокомпьютеры Проектирование программ диагностики компьютерных систем и сетей Проектирование системных программ Системы счисления Теория статистики Теория оптимизации Уроки AutoCAD 3D Уроки базы данных Access Уроки Orcad Цифровые автоматы Шпаргалки по компьютеру Шпаргалки по программированию Экспертные системы Элементы теории информации Главная Тексты статей Добавить статьи Контакты экспериментальные данные Дата добавления: ; просмотров: ; Нарушение авторских прав.
Среднее прямое напряжение при I пр. Средний обратный ток при U обр.
Экспериментальное исследование однополупериодный и двухполупериодный выпрямитель на полупроводниковых диодах Д226
Электротехника \ Электроника
Страницы работы
4 страницы (Word-файл)
Посмотреть все страницы
Скачать файл
Содержание работы
1. Цель работы
Рассчитать и экспериментально исследовать однополупериодный и двухполупериодный выпрямитель на полупроводниковых диодах Д226.
2. Схемы исследования
Схема №1 служит для снятия вольт-амперной характеристики выпрямительного диода Д226.
Схема №2 служит для исследования однополупериодного выпрямителя на основе Д226
Схема №3 служит для исследования двухполупериодного выпрямителя на основе Д226
3.
Расчётные формулы
4. Исходные данные
Однополупериодный выпрямитель:
Двухполупериодный выпрямитель:
5. Результаты теоретических расчетов и экспериментальных измерений
|
Таблица №1 |
||||
|
ВАХ выпрямительного диода Д226 |
||||
|
U1, В |
U2, В |
I, А |
||
|
0,7 |
0,845 |
0,009667 |
||
|
0,708 |
0,858 |
0,01 |
||
|
0,71 |
0,877 |
0,011133 |
||
|
0,715 |
0,896 |
0,012067 |
||
|
0,72 |
0,929 |
0,013933 |
||
|
0,735 |
1,009 |
0,018267 |
||
|
0,75 |
1,11 |
0,024 |
||
|
0,77 |
1,26 |
0,032667 |
||
|
0,79 |
1,503 |
0,047533 |
||
|
0,805 |
1,69 |
0,059 |
||
|
0,815 |
1,807 |
0,066133 |
||
|
0,82 |
1,985 |
0,077667 |
||
|
0,837 |
2,18 |
0,089533 |
||
|
0,845 |
2,36 |
0,101 |
||
|
0,86 |
2,65 |
0,119333 |
||
|
0,9 |
3,36 |
0,164 |
||
|
0,948 |
5,06 |
0,274133 |
||
|
0,95 |
5,09 |
0,276 |
||
На основе
таблицы №1 была построена вольт-амперная характеристика выпрямительного диода
Д226.
|
Таблица №2 |
||||||||
|
Однополупериодный выпрямитель на основе Д226 |
||||||||
|
U1, В |
U2, В |
Iн, А |
Uп, В |
Uпт, В |
||||
|
7,35 |
3,76 |
0,250667 |
2,8 |
3,342222 |
||||
|
7,7 |
2,91 |
0,194 |
2,3 |
2,586667 |
||||
|
7,89 |
2,49 |
0,166 |
2 |
2,213333 |
||||
|
7,96 |
2,05 |
0,136667 |
1,6 |
1,822222 |
||||
|
8,1 |
1,72 |
0,114667 |
1,5 |
1,528889 |
||||
|
8,25 |
1,48 |
0,098667 |
1,1 |
1,315556 |
||||
|
8,46 |
1,11 |
0,074 |
1 |
0,986667 |
||||
|
8,61 |
0,71 |
0,047333 |
0,64 |
0,631111 |
||||
|
8,8 |
0,59 |
0,039333 |
0,52 |
0,524444 |
||||
|
8,95 |
0,31 |
0,020667 |
0,4 |
0,275556 |
||||
|
8,99 |
0,27 |
0,018 |
0,28 |
0,24 |
||||
|
9,05 |
0,26 |
0,017333 |
0,24 |
0,231111 |
||||
|
Таблица №3 |
||||||||
|
Двухполупериодный выпрямитель на основе Д226 |
||||||||
|
U1, В |
U2, В |
Iн, А |
Uп, В |
Uпт, В |
||||
|
7,25 |
2,95 |
0,196667 |
2,2 |
2,622222 |
||||
|
7,36 |
2,76 |
0,184 |
2,1 |
2,453333 |
||||
|
7,5 |
2,55 |
0,17 |
2 |
2,266667 |
||||
|
7,55 |
2,31 |
0,154 |
1,9 |
2,053333 |
||||
|
7,65 |
2,2 |
0,146667 |
1,6 |
1,955556 |
||||
|
7,73 |
1,8 |
0,12 |
1,3 |
1,6 |
||||
|
8 |
1,4 |
0,093333 |
1 |
1,244444 |
||||
|
8,15 |
1,15 |
0,076667 |
0,84 |
1,022222 |
||||
|
8,27 |
0,96 |
0,064 |
0,8 |
0,853333 |
||||
|
8,09 |
0,75 |
0,05 |
0,62 |
0,666667 |
||||
|
8,25 |
0,62 |
0,041333 |
0,5 |
0,551111 |
||||
|
8,47 |
0,45 |
0,03 |
0,4 |
0,4 |
||||
|
8,58 |
0,35 |
0,023333 |
0,3 |
0,311111 |
||||
|
8,89 |
0,27 |
0,018 |
0,25 |
0,24 |
||||
На основе
данных таблиц №2 и №3 были построены графики напряжения пульсации и зависимости
напряжения нагрузки от тока на нагрузке.
6. Выводы
На основании проведённых исследований однополупериодного и двухполупериодного выпрямителей и анализе полученных результатов, о качестве выходного напряжения можно сказать следующее:
Для
однополупериодного выпрямителя выходное напряжение Uн
выше чем у двухполупериодного, соответственно выше и пульсация напряжения. Это
связано в основном с тем, что, по сравнению в двухполупериодной схемой,
конденсатор заряжается практически до амплитудного значения входного напряжения
U2, время разряда которого в два раза
больше, чем у двухполупериодной схемы (20 мсек.). Величина выпрямленного
напряжения в данном случае меньше амплитудного на величину uпр. Недостатком такой схемной реализации можно считать тот
факт, что диод в течении отрицательного полупериода напряжения U2 заперт отрицательным напряжением, величина
которого может достигнуть 2u2.
Данный факт следует
учитывать при выборе типа диода для выпрямителя, но диоды выдерживающие высокие
обратные напряжения нецелесообразно использовать по причине их высокой
стоимости.
Гораздо выгоднее экономически использовать мостовые выпрямительные схемы,
состоящие из 4 диодов (см. схему №3). При такой мостовой схеме реализуется
двухполупериодный выпрямитель, величина выпрямленного напряжения которого
меньше амплитудного на 2uпр К тому же к паре диодов, находящихся в закрытом состоянии
прикладывается напряжение примерно в два раза меньшее чем в однополупериодном
выпрямителе, что не накладывает особых ограничений на выбор диодов, т.к.
каждому из четырёх диодов будет приложено напряжение приблизительно равное 1/4
напряжения приложенного к диоду в закрытом состоянии в однополупериодном
выпрямителе. Следует отметить и тот факт, что в двухполупериодном выпрямителе пульсация
напряжения меньше, чем в однополупериодном, т.к. конденсатор разряжается
примерно за 10 мсек.
Большое практическое распространение получили двухполупериодные выпрямители на основе диодного моста.
Разница
в экспериментально и теоретически полученных значениях объясняется, в основном,
погрешностями приборов (в большей степени снятие визуально напряжения пульсации
с экрана осциллографа) и погрешностью элементов цепи (резистора, подстроечного
резистора и электролитического конденсатора большой ёмкости), а также
недостаточно надёжными контактами при сборке схемы и влияние внешних помех.
Остальные
причины следует считать несущественными.
Похожие материалы
Информация о работе
Скачать файл
Маломощные выпрямительные диоды — история замен: pogorily — LiveJournal
Данный текст — дополнение к моему старому тексту «Диоды старых типов».http://pogorily.livejournal.com/81007.html
Первоначально были выпущены диоды ДГ-Ц21 — ДГ-Ц24 [1] (1955 г.).
Максимальное обратное напряжение от 50 до 200 вольт, максимальный выпрямленный ток 300 мА, при температуре не выше +25 град. При повышении температуры снижаются и макс. выпрямленный ток, и макс. обратное напряжение (для ДГ-Ц24 при +50 град 150, а не 200 вольт, а при макс.температуре +70 — 100 вольт).
ДГ-Ц24 сразу же нашли применение в телевизорах. Дело в том, что практически одновременно с началом серийного выпуска этих диодов был принят нормативный документ, довольно жестко ограничивающий максимальную потребляемую мощность вновь разрабатываемых телевизоров. И разработчики приняли целый ряд мер, снижающих эту мощность.
В том числе заменили кенотронный выпрямитель (КПД около 50%) на выпрямитель с германиевыми диодами (КПД около 98%). Поскольку ДГ-Ц24 относительно низковольтные, их ставили последовательно несколько штук, шунтируя резисторами для равномерного распределения обратного напряжения.
Вскоре были выпущены и более высоковольтные ДГ-Ц25 — ДГ-Ц27 [2] (1955 г.).
Максимальный выпрямленный ток 100 мА, максимальное напряжение 300-400 В, при температуре не выше +25 град. При повышении температуры снижаются и макс. выпрямленный ток, и макс. обратное напряжение. В более подробных справочных данных указывалось, что при температуре меньшей, чем максимальная, допускается более высокое значение выпрямленного тока, чем 100 мА.
Диоды ДГ-Ц21 — ДГ-Ц27 нашли довольно широкое распространение в аппаратуре специального (в основном военного) назначения, но в бытовой аппаратуре практически не применялись, кроме упомянутого выше применения в телевизорах (в ламповых радиоприемниках тех времен либо продолжали использовать кенотрон типа 5Ц4С, либо применяли специально разработанные в то же время для радиоприемников селеновые мостовые выпрямители АВС-80-260 и АВС-120-270).
Поскольку корпус ДГ-Ц21 — ДГ-Ц27 был недостаточно герметичен, очень скоро им на замену были выпущены диоды Д7(А-Ж) — тот же кристалл в другом корпусе, герметизированном контактной сваркой. [3] (1956 г.).
Ток 300 мА, обратное напряжение 50-400 В (ток и напряжение снижаются при росте температуры).
Эти диоды выпускались довольно долго, применялись в источниках питания самой различной аппаратуры, как общего, так и специального назначения.
Для особо ответственных применений они же выпускались под цифровым обозначением 1602А-В (на 200, 300 и 400 вольт).
Все эти диоды имели диапазон рабочих температур от -60 до +70 град (при температурах выше +25 град со снижением допустимых режимов по току и напряжению).
Затем на замену Д7 были выпущены кремниевые диоды [4] (1963 г.)
— для спецприменений Д226, Д226А (300 мА, 400 и 300 В), к ним позже был добавлен Д226Е на 200 вольт,
— общего применения Д226Б-Д (300 мА, 400-100 В).
Диапазон рабочих температур от -60 до +80 град (при температуре выше +50 град со снижением допустимых режимов по току и напряжению).
Диоды Д226, Д226А, Д226Е были хоть и спецприменения, но имели относительно невысокую (для кремниевых приборов) максимальную рабочую температуру +80 град. Они предназначались для аппаратуры, работающей не в самых тяжелых условиях.
Диоды Д226 были весьма удобны для замены Д7 без перепроектирования устройств — такой же корпус, все параметры не ниже чем у Д7. Единственно — в низковольтных выпрямителях требовалось немного увеличить число витков вторичной обмотки силового трансформатора, чтобы скомпенсировать более высокое прямое падение напряжения кремниевых Д226 по сравнению с германиевыми Д7. В выпрямителях для питания ламповой аппаратуры вообще ничего не приходилось менять при замене Д7 на Д226, разве что вместо нескольких последовательно включенных Д7 с шунтирующими резисторами ставился один Д226.
Диоды для спецприменений Д226, Д226А, Д226Е прошли модернизацию — сплавная технология была заменена диффузионной, а корпус, герметизированный контактной сваркой — на холодносварной.
В таком виде они назывались МД226, МД226А, МД226Е.
В дальнейшем (1970-е годы) для замены диодов Д226Б-Д (ширпотребовских, нашедших весьма широкое применение) были выпущены диоды КД105Б-Г (ток 300 мА, напряжение 400, 600, 800 В), опрессованные пластмассой (и поэтому гораздо более дешевые в производстве, чем все упомянутые выше, имевшие металлостеклянный корпус). [5]
Диапазон рабочих температур от -55 до +85 град, без снижения макс. тока во всем диапазоне, со снижением предельного обратного напряжения при температуре выше +55 град, тем не менее напряжение и при +85 град было довольно высоким — 300, 450, 600 вольт.
Любопытным моментом является отсутствие КД105А, это объясняется тем, что, видимо, в технических условиях на разработку такой типономинал (на 200 вольт) значился, но по результатам разработки оказалось, что диодов более низковольтных, чем 400-вольтовые КД105Б, практически в производстве не получается.
Кремниевые выпрямительные диоды начались со сплавных Д201А-Ж (упомянуты только в [6] и некоторых изданиях, «передравших» из него данные).
Корпус с винтом для крепления к радиатору охлаждения, диапазон температур от -60 до +125 град.
Ток 200-400 мА, напряжение 25-200 В.
Видимо, эти диоды не пошли дальше опытной партии для отработки технологии производства, а когда технология была отработана, в том же корпусе были выпущены Д202-Д205 (также по сплавной технологии) с более высокими параметрами — напряжение 100-400 В, ток 400 мА [7] (1958 г.).
Несколько позже были выпущены в корпусе, аналогичном корпусу Д7, кремниевые сплавные диоды Д206-Д211 [8] (1960 г.).
Ток 100 мА, напряжение 100-600 В. Диапазон рабочих температур от -60 до +125 град.
Малый предельный ток (всего 100 мА) объясняется высокой предельной температурой окружающей среды, вследствие чего рассеиваемая мощность, а значит, и выпрямленный ток, должны быть невелики.
Впоследствии были выпущены диоды для высоковольтных выпрямителей Д217 и Д218 (ток 100 мА, напряжение 800-1000 В). [4]
Диапазон температур от -60 до +125 град, при температуре выше +85 град со снижением выпрямленного тока (но без снижения допустимого обратного напряжения — это позволяло использовать их вы высоковольтных выпрямителях при самых тяжелых температурных режимах).
Эти диоды также прошли модернизацию, корпус заменен на холодносварной, в таком виде они назывались МД217 и МД218, и был добавлен МД218А с предельным напряжением 1200 В.
Диоды Д202-Д205, Д206-Д211, Д217-Д218А имели основное применение в изделиях спецназначения, их ширпотребовские варианты хотя и выпускались, но имели весьма ограниченное применение.
Диоды Д202-Д205 были заменены на Д229А,Б (400 мА, 200 и 400 В, температуры от -60 до +125 град), в холодносварном корпусе с винтом несколько другого вида, чем у Д202-Д205, по диффузионной технологии.
Также выпускались ширпотребовские Д229В-Л (400 и 700 мА, 100-400 В, температуры от -60 до +85 град, со снижением предельного тока при температуре выше +50 град), но они, в отличие от «военных» Д229А-Б, не получили широкого распространения.
Были выпущены одновременно с Д229А,Б также Д230А,Б (тот же кристалл, но в корпусе как у Д7), отличавшиеся меньшим максимальным током (300, а не 400 мА), но они вскоре были сняты с производства, т.
к. оказались по параметрам «дубликатом» Д226 и Д237.
Для замены Д206-Д211 были выпущены Д237А-В. Холодносварной корпус, диффузионная технология, 200-600 В, ток у 200-вольтового Д237А и 400-вольтового Д237Б 300 мА, у 600-вольтового Д237В 100 мА, температуры от -60 до +125 град.
Эти диоды нашли широчайшее применение в военной аппаратуре, они, пожалуй, самые массовые из выпрямительных диодов такой аппаратуры конца 1960-х и всех 1970-х годов.
Выпущены также Д237Е,Ж (200-400 В, 400 мА).
Выпускались и Д237Г,Д, но эти типономиналы не были сколько-нибудь распространены, хотя выпуск их (только для особонадежной аппаратуры) продолжался довольно долго. Д237Г — 500 В 100 мА, Д237Д — 300 В 300 мА, т.е. аналоги Д237В и Д237Б соответственно с на 100 вольт меньшим допустимым обратным напряжением. Ограничение предельных обратных напряжений способствовало более высокой надежности, чем Д237Б,В. Подобного аналога Д237А не выпускалось, что является довольно обычным делом — для особонадежной аппаратуры обычно выпускались не все типономиналы, а только лучшие.
Так, аналоги Д7 диоды 1602 выпускались только на напряжения не ниже 200 вольт.
Среди диодов 1601 (аналогов Д9) отсутствовали аналоги 30-вольтовых (по предельному обратному напряжению) Д9В и Д9Г, был только аналог наилучшего из 30-вольтовых (по падению напряжения в прямом направлении) Д9Д.
Помимо сплавных (полученных вплавлением алюминиевой проволоки в кремниевый кристалл) были выпущены для маломощных выпрямителей микросплавные (то же, но алюминиевая проволока минимального диаметра) диоды Д223, Д223А, Д223Б в миниатюрном корпусе (таком же, как у Д220 и Д18). [4]
Ток 50 мА, напряжение 50, 100 и 150 В, диапазон температур от -60 до +125 град.
Их вариант для особо ответственных применений выпускался под цифровыми обозначениями 1642 (Д223), 1643 (Д223А), 1644 (Д223Б).
Список литературы. Вся эта литература доступна в Интернете в отсканированном виде.
[1] «Радио», 1955, № 1, стр. 27-28.
[2] «Радио», 1955, № 10, стр. 44.
[3] «Радио», 1956, № 12, стр. 43-44.
[3] «Радио», 1956, № 12, стр. 43-44.
[4] «Радио», 1963, № 6, стр. 57-60.
[5] Полупроводниковые приборы. Диоды выпрямительные. Стабилитроны. Тиристоры. Справочник. Под общ. ред.А.В. Голомедова. М., Радиол и связь, 1988.
[6] В.Ю. Лавриненко. Справочник по полупроводниковым приборам, издание четвертое, перераб. и доп. Киев, «Техника», 1966.
[7] «Радио», 1958, № 11, стр. 59-60.
[8] «Радио», 1960, № 9, стр. 59-61.
d226%20a%20Технический паспорт диода и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
Д149 ТСО Реферат: D181 TCO тепловой d242 D118 TCO D125 TCO D226 TCO D115 117 D167 TCO D213 D213 TCO | OCR-сканирование | 120 В переменного тока 240 В переменного тока 277 В переменного тока 691/EN Д149 ТШО Д181 ТШО термо д242 Д118 ТШО Д125 совокупная стоимость владения Д226 совокупная стоимость владения Д115 117 Д167 ТШО Д213 D213 Совокупная стоимость владения | |
2005 — Диод Д226 Реферат: ста-кон D226 E271 AB14-10A F226 G673 AB14-6A AB51 AB52 | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ-2004, WT129 Диод Д226 ста-кон Д226 Е271 АБ14-10А F226 G673 АБ14-6А AB51 AB52 | |
2000 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ-2004 | |
2007 — АБ14-8А Аннотация: AB14 F272 | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А Е9809 ЭРГ-2004, WT129 АВ14 F272 | |
1999 г. — нет в наличии Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ВТ119, ЭРГ-2004 | |
2011 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ4004, WT129 | |
2011 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ4004, WT129 | |
2008 – Недоступно Резюме: нет абстрактного текста | Оригинал | ||
Датчики Элмвуда Резюме: термальный d242 elmwood WA072 elmwood d213 Elmwood Sensors wa152 WA152 D149 TCO однократный термопредохранитель D226 TCO | Оригинал | WA072 WA077 WA084 WA093 WA098 WA109 WA117 WA128 WA141* WA152 Датчики Элмвуда термо д242 вяз WA072 вяз d213 Элмвуд Датчики wa152 WA152 Д149совокупная стоимость владения однократный термопредохранитель Д226 совокупная стоимость владения | |
У1015 Аннотация: D226 ДИОДЫ 30FQ040 30FQ045 DO-203AA 30FQ035 avj 35 d226 D223 30FQ | OCR-сканирование | Tj-125В Д-225 Д-226 U1015 Д226 ДИОДЫ 30FQ040 30FQ045 ДО-203АА 30FQ035 авдж 35 д226 Д223 30FQ | |
2008 – Недоступно Резюме: нет абстрактного текста | Оригинал | КСЭЙ-15С-1А3Ф19-13 КСЭЙ-15С-3Б6Л19-13 | |
д209 Реферат: D256 м d223 D-209 D252 d254 D253 D227 d193 D247 | Оригинал | RCM1277U-A 54мин. 75Макс. 75мин. д209 Д256 м д223 Д-209 Д252 д254 Д253 Д227 д193 Д247 | |
Диод Д226 Резюме: нет абстрактного текста | OCR-сканирование | 1-06А 100де Д2-31 Д2-26 Диод Д226 | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | 00172LiD Д-225 554S2 0D172b3 Д-226 | |
2010 — Д478 Резюме: D446 Met d248 D480 D482 D444 D636 R D468 D464 ic d591 | Оригинал | EN6473A LC75878W LC75878W 1/10 долг Д478 Д446 Встретил д248 Д480 Д482 Д444 Д636 Р Д468 Д464 ic d591 | |
СХЕМА АУДИОУСИЛИТЕЛЯ 12В 400ВТ Реферат: Схема усилителя 1000 Вт схема инвертора постоянного тока 1000 Вт схема инвертора 1000 Вт схема усилителя мощности 1000 Вт стерео схемы усилителя мощности 1000 Вт схема усилителя мощности 12 В 1000 Вт схема усилителя мощности 500 Вт схема усилителя мощности 12 В 1000 Вт схема усилителя мощности 500 Вт схема | Оригинал | РБ-ТА0105А-1 РБ-ТА0105А-2 РБ-ТА0105А ТА0105А РБ-ТА0105А, РБ-ТА0105А-1 /-60В /-93В СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 400ВТ Схемы усилителя 1000w принципиальная схема инвертора постоянного тока 1000 Вт СХЕМА инвертора 1000 Вт СХЕМА 1000 Вт усилитель мощности стерео Схемы усилителя мощности 1000 Вт УСИЛИТЕЛЬ ЗВУКА 12В 1000ВТ Схема усилителя мощности 500 Вт. СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 1000ВТ Схема усилителя мощности 500 Вт. | |
СН1000 Резюме: нет абстрактного текста | OCR-сканирование | от -65 до 175 Д-225 Д-226 SN1000 | |
д478 Аннотация: D636 R D476 D669 k d718 D768 D882, D772 d446 d772 D467 | Оригинал | LC75848T O2506 Б8-6221 S1S95 COM1COM10 С1С95 S95/COM9 д478 Д636 Р Д476 Д669 к д718 Д768 Д882, Д772 д446 д772 Д467 | |
СХЕМА АУДИОУСИЛИТЕЛЯ 12В 400ВТ Реферат: Усилитель 1000 Вт принципиальные схемы СХЕМА 1000 Вт инвертор схема инвертор постоянного тока 1000 Вт схема усилитель мощности 1000 Вт стерео схемы усилителя мощности 1000 Вт схема усилителя мощности 400 Вт схема схемы усилителя звука 1000 Вт схема схемы класса d 12 В 1000 Вт аудио усилитель 1000 Вт MOSFET аудио усилитель схема | Оригинал | РБ-ТА0105А-1
РБ-ТА0105А-2
РБ-ТА0105А
ТА0105А
РБ-ТА0105А,
РБ-ТА0105А-1
/-60В
/-93В
СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 400ВТ
Схемы усилителя 1000w
СХЕМА инвертора 1000 Вт
принципиальная схема инвертора постоянного тока 1000 Вт
СХЕМА 1000 Вт усилитель мощности стерео
Схемы усилителя мощности 1000 Вт
Схема усилителя звука 400 Вт. Принципиальная схема 1000w класса d
УСИЛИТЕЛЬ ЗВУКА 12В 1000ВТ
Схема аудио усилителя мощностью 1000 Вт на МОП-транзисторах | |
2001 — Санио Д315 Аннотация: D319 ic «D312» транзистор D313 принципиальная схема приложение Sanyo D313 D288 D313 эквивалент D313 транзистор D331 схема приложение транзистор D313 | Оригинал | LC75838E, 5838 Вт LC75838E LC75838W 3159-QIP64E LC75838E] QIP64E 3190-SQFP64 LC75838W] Санио Д315 Д319 ИК «Д312» схема применения транзистора д313 схема Санио Д313 Д288 Эквивалент D313 Д313 схема применения транзистора Д331 транзистор Д313 | |
2са1562 Реферат: 2044B D1099 D226 ITR03985 ITR03986 | Оригинал | 2SA1562 Д1099 ITR03992 ITR03990 100 мс ITR03991 ITR03989 ITR03993 ITR03994 2sa1562 2044Б Д1099 Д226 ITR03985 ITR03986 | |
Д526 Реферат: D669 D525 ОСЦИЛЛЯТОР D587 d434 d468 D429 | Оригинал | EN6473A LC75878W LC75878W 1/10 долг Д526 Д669 ГЕНЕРАТОР D525 Д587 д434 д468 Д429 | |
2009 — Диод Д226 Реферат: м д223 Д225 Диод д206 диод транзистор Д227 Д233 Д206 транзистор Д222 Д237 Д213 | Оригинал | ||
2007 г. — нет в наличии Резюме: нет абстрактного текста | Оригинал | ||
2004 — Д206 Реферат: D207 8 вывод D226 диод D234 D207 транзистор D227 d223 8 вывод m d223 транзистор D222 | Оригинал | ||
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»> Предыдущий
1
2
3
.
..
18
19
20
Next
d226%20diodes техническое описание и примечания по применению
| Каталог данных | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
Д149 ТСО Реферат: D181 TCO тепловой d242 D118 TCO D125 TCO D226 TCO D115 117 D167 TCO D213 D213 TCO | OCR-сканирование | 120 В переменного тока 240 В переменного тока 277 В переменного тока 691/EN Д149 ТШО Д181 ТШО термо д242 Д118 ТШО Д125 совокупная стоимость владения Д226 совокупная стоимость владения Д115 117 Д167 ТШО Д213 D213 Совокупная стоимость владения | |
2005 — Диод Д226 Реферат: ста-кон D226 E271 AB14-10A F226 G673 AB14-6A AB51 AB52 | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ-2004, WT129 Диод Д226 ста-кон Д226 Е271 АБ14-10А F226 G673 АБ14-6А AB51 AB52 | |
2000 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ-2004 | |
2007 — АБ14-8А Аннотация: AB14 F272 | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ-2004, WT129 АВ14 F272 | |
2011 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ4004, WT129 | |
2011 — Недоступно Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ЭРГ4004, WT129 | |
1999 — Нет в наличии Резюме: нет абстрактного текста | Оригинал | АБ14-6А АБ14-8А АБ14-10А С10-8А С10-10А E9809 ВТ119, ЭРГ-2004 | |
2008 – Недоступно Резюме: нет абстрактного текста | Оригинал | ||
Датчики Элмвуда Резюме: термальный d242 elmwood WA072 elmwood d213 Elmwood Sensors wa152 WA152 D149 TCO однократный термопредохранитель D226 TCO | Оригинал | WA072 WA077 WA084 WA093 WA098 WA109 WA117 WA128 WA141* WA152 Датчики Элмвуда термо д242 вяз WA072 вяз d213 Элмвуд Датчики wa152 WA152 Д149 ТШО однократный термопредохранитель Д226 совокупная стоимость владения | |
У1015 Аннотация: D226 ДИОДЫ 30FQ040 30FQ045 DO-203AA 30FQ035 avj 35 d226 D223 30FQ | OCR-сканирование | Tj-125В Д-225 Д-226 U1015 Д226 ДИОДЫ 30FQ040 30FQ045 ДО-203АА 30FQ035 авдж 35 д226 Д223 30FQ | |
2008 – Недоступно Резюме: нет абстрактного текста | Оригинал | КСЭЙ-15С-1А3Ф19-13 КСЭЙ-15С-3Б6Л19-13 | |
д209 Реферат: D256 м d223 D-209 D252 d254 D253 D227 d193 D247 | Оригинал | RCM1277U-A 54мин. 75Макс. 75мин. д209 Д256 м д223 Д-209 Д252 д254 Д253 Д227 д193 Д247 | |
Диод Д226 Резюме: нет абстрактного текста | OCR-сканирование | 1-06А 100де Д2-31 Д2-26 Диод Д226 | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | 00172LiD Д-225 554S2 0D172b3 Д-226 | |
2010 — Д478 Резюме: D446 Met d248 D480 D482 D444 D636 R D468 D464 ic d591 | Оригинал | EN6473A LC75878W LC75878W 1/10 долг Д478 Д446 Встретил д248 Д480 Д482 Д444 Д636 Р Д468 Д464 ic d591 | |
СХЕМА АУДИОУСИЛИТЕЛЯ 12В 400ВТ Реферат: Схема усилителя 1000 Вт схема инвертора постоянного тока 1000 Вт схема инвертора 1000 Вт схема усилителя мощности 1000 Вт стерео схемы усилителя мощности 1000 Вт схема усилителя мощности 12 В 1000 Вт схема усилителя мощности 500 Вт схема усилителя мощности 12 В 1000 Вт схема усилителя мощности 500 Вт схема | Оригинал | РБ-ТА0105А-1
РБ-ТА0105А-2
РБ-ТА0105А
ТА0105А
РБ-ТА0105А,
РБ-ТА0105А-1
/-60В
/-93В
СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 400ВТ
Схемы усилителя 1000w
принципиальная схема инвертора постоянного тока 1000 Вт
СХЕМА инвертора 1000 Вт
СХЕМА 1000 Вт усилитель мощности стерео
Схемы усилителя мощности 1000 Вт
УСИЛИТЕЛЬ ЗВУКА 12В 1000ВТ
Схема усилителя мощности 500 Вт. СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 1000ВТ
Схема усилителя мощности 500 Вт. | |
СН1000 Резюме: нет абстрактного текста | OCR-сканирование | от -65 до 175 Д-225 Д-226 SN1000 | |
д478 Аннотация: D636 R D476 D669 k d718 D768 D882, D772 d446 d772 D467 | Оригинал | LC75848T O2506 Б8-6221 S1S95 COM1COM10 С1С95 S95/COM9 д478 Д636 Р Д476 Д669 к д718 Д768 Д882, Д772 д446 д772 Д467 | |
СХЕМА АУДИОУСИЛИТЕЛЯ 12В 400ВТ Реферат: Усилитель 1000 Вт принципиальные схемы СХЕМА 1000 Вт инвертор схема инвертор постоянного тока 1000 Вт схема усилитель мощности 1000 Вт стерео схемы усилителя мощности 1000 Вт схема усилителя мощности 400 Вт схема схемы усилителя звука 1000 Вт схема схемы класса d 12 В 1000 Вт аудио усилитель 1000 Вт MOSFET аудио усилитель схема | Оригинал | РБ-ТА0105А-1
РБ-ТА0105А-2
РБ-ТА0105А
ТА0105А
РБ-ТА0105А,
РБ-ТА0105А-1
/-60В
/-93В
СХЕМА УСИЛИТЕЛЯ ЗВУКА 12В 400ВТ
Схемы усилителя 1000w
СХЕМА инвертора 1000 Вт
принципиальная схема инвертора постоянного тока 1000 Вт
СХЕМА 1000 Вт усилитель мощности стерео
Схемы усилителя мощности 1000 Вт
Схема усилителя звука 400 Вт. Принципиальная схема 1000w класса d
УСИЛИТЕЛЬ ЗВУКА 12В 1000ВТ
Схема аудио усилителя мощностью 1000 Вт на МОП-транзисторах | |
2001 — Санио Д315 Аннотация: D319 ic «D312» транзистор D313 принципиальная схема приложение Sanyo D313 D288 D313 эквивалент D313 транзистор D331 схема приложение транзистор D313 | Оригинал | LC75838E, 5838 Вт LC75838E LC75838W 3159-QIP64E LC75838E] QIP64E 3190-SQFP64 LC75838W] Санио Д315 Д319 ИК «Д312» схема применения транзистора д313 схема Санио Д313 Д288 Эквивалент D313 Д313 схема применения транзистора Д331 транзистор Д313 | |
2са1562 Реферат: 2044B D1099 D226 ITR03985 ITR03986 | Оригинал | 2SA1562 Д1099 ITR03992 ITR03990 100 мс ITR03991 ITR03989 ITR03993 ITR03994 2sa1562 2044Б Д1099 Д226 ITR03985 ITR03986 | |
Д526 Реферат: D669 D525 ОСЦИЛЛЯТОР D587 d434 d468 D429 | Оригинал | EN6473A LC75878W LC75878W 1/10 долг Д526 Д669 ГЕНЕРАТОР D525 Д587 д434 д468 Д429 | |
2009 — Диод Д226 Реферат: м д223 Д225 Диод д206 диод транзистор Д227 Д233 Д206 транзистор Д222 Д237 Д213 | Оригинал | ||
2007 г. — нет в наличии Резюме: нет абстрактного текста | Оригинал | ||
2004 — Д206 Реферат: D207 8 вывод D226 диод D234 D207 транзистор D227 d223 8 вывод m d223 транзистор D222 | Оригинал | ||
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»> Предыдущий
1
2
3
.
..
18
19
20
Далее
Диод д 226 Системы и оборудование
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ. Вертолет Ка-226 выполнен по соосной схеме с двумя трехлопастными винтами. Планер выполнен в основном из алюминиевых сплавов с использованием сотовых панелей КМ. К центральному силовому отсеку фюзеляжа крепятся две хвостовые балки, аналогичные балкам Ка-26, но изготовленные не из алюминиевых сплавов, а из углепластика.
Несущая система включает два соосно расположенных трехлопастных воздушных винта. Лопасти винта с двухконтурным лонжероном и электротермической противообледенительной системой полностью выполнены из полимерных композиционных материалов и имеют полужесткое торсионное крепление к втулке.
Особенностью компоновки вертолета является модульность его конструкции, что обеспечивает быстрое переоборудование машины для решения конкретных задач. Замена модулей производится в аэродромных условиях и занимает не более 20-30 минут, при этом эксплуатационная сбалансированность вертолета поддерживается в допустимых пределах.
Пассажирский модуль рассчитан на перевозку шести человек с повышенным уровнем комфорта или восьми — с более плотным размещением. Транспортный модуль обеспечивает перевозку до 1500 кг груза на внешней подвеске. Аварийно-спасательный модуль оборудован прожектором и станцией звукового вещания, а санитарный модуль оборудован двухъярусными носилками, местами для сопровождающего медперсонала и специальным медицинским оборудованием. Также существует «крановый» вариант, при котором на вертолете-носителе устанавливается система внешней подвески грузов, что позволяет перевозить по воздуху крупногабаритные предметы и выполнять монтажные работы.
По сравнению с вертолетами Ка-26 и Ка-126 съемные модули, используемые на Ка-226, имеют большие габариты и более совершенную конструкцию.
Шасси — четырехколесное неубирающееся. Все опоры оснащены масляно-пневматическим демпфированием. Колеса задних опор имеют тормоза с пневматическим приводом. Кабина экипажа оборудована системой вентиляции и отопления, обеспечивающей комфортные условия работы.
Стандартный экипаж вертолета – один пилот, однако предусмотрено рабочее место и для второго пилота.
Малые габариты позволяют перевозить Ка-226 на большие расстояния автомобильным и железнодорожным транспортом, а также на борту военно-транспортного самолета типа Ил-76.
Назначенный ресурс вертолета 18000 часов.
POWER POINT расположен над центральным силовым отсеком. Первый опытный вертолет был оснащен двумя турбовальными двигателями Allison 250-S20V мощностью по 425 л.с. каждый. В дальнейшем двигатели Allison 250-C20R/2 (SR) повышенной мощности будут устанавливаться на другие опытные и серийные машины. Пятиступенчатая коробка передач ВР-126 расположена перед двигателем. Емкость внутренних топливных баков составляет 770 литров. (четыре мягких топливных бака расположены в фюзеляже). По бокам фюзеляжа могут быть подвешены два металлических бака емкостью по 160 литров каждый.
БОРТОВЫЕ СИСТЕМЫ И ОБОРУДОВАНИЕ . Вертолет оснащен отечественным пилотажно-навигационным оборудованием и средствами связи.
В экспортном варианте может комплектоваться оборудованием зарубежных фирм, совместимым как с российскими, так и с зарубежными аэродромными радионавигационными системами. Имеется лазерный вертикальный курс LCR-92, автоматический радиокомпас, барометрический высотомер, маловысотный радиовысотомер. Пилотирование осуществляется с помощью электронной системы индикации СЭИ-226, запасных авиагоризонтов, указателя скорости и вариометра. Предусмотрена возможность пилотирования вертолета в сложных метеоусловиях.
Спасательный вариант вертолета, оптимизированный под требования МЧС, включает электрическую лебедку грузоподъемностью 300 кг, расположенную по правому борту, контейнер со спасательным оборудованием, громкоговорящую установку и прожектор. В грузовом отсеке могут перевозиться девять спасателей.
В санитарном исполнении Ка-226 может комплектоваться аппаратом искусственной вентиляции легких, дефибриллятором, электрокардиографом, кардиостимулятором, переносным монитором, пульсоксиметром и другим специальным оборудованием.
Он может взять на борт двоих раненых на носилках, а также двух сопровождающих медработников.
Для решения специальных задач вертолет также может быть оснащен гиростабилизированным тепловизором, радиолокационным и другими системами.
| Описание | ||
|---|---|---|
| Разработчик | Фирма «Камов»||
| Первый полет | 4 сентября 1997 г. | |
| Обозначение | ||
| Тип | Многоцелевой вертолет | |
| Экипаж, чел. | 1 | |
| Количество пассажиров, чел. | 9 | |
| Геометрические и массовые характеристики | ||
| Длина (без несущего винта), м | 8,1 | |
| Высота, м | 4,15 | |
| Ширина (без несущего винта), м | 3,25 | |
| Диаметр ротора, м | 13 | |
| Количество лопастей | 2 x 3||
| Размеры грузовой кабины, м | длина 2,35||
| Взлетная масса максимальная, кг | 3400||
| Вес пустого вертолета, кг | 1950 г.||
| Максимальная масса груза, кг | внутри грузовой кабины 1300||
| нормальная | 50 | |
| максимум | 80 | |
| Блок питания | ||
| Количество двигателей | 2 | |
| Двигатель | ГТД Алиссон 250-С20R/2(СР) | |
| Мощность двигателя, л.с. (кВт) | взлетная (5 мин) 2 х 450 (2 х 331)||
| Удельный расход топлива, кг/л.ч. данные | ||
| Скорость полета, км/ч | максимальная 220||
| 197 | ||
| Дальность максимальная (ИСА, Н=500 м, запас топлива на 30 мин), км | 600 | |
| Продолжительность полета, ч | 4,5||
| Практический потолок, м | 5000||
| Статический потолок, м | в зоне влияния земли 2600||
| Динамический потолок, м | 6200||
Кремниевые диоды, диффузионные.
Предназначен для преобразования переменного напряжения частотой до 35 кГц. Выпускаются в пластиковом корпусе с гибкими выводами. Они отмечены цветным кольцом со стороны отрицательного вывода (катода): — оранжевым, — красным, — зеленым, — желтым, — белым.
Масса диода не более 0,5 г.
Электрические параметры
Предельные рабочие характеристики
| Постоянное (импульсное) обратное напряжение: | |
| 100 В | |
| 200 В | |
| 400 В | |
| 600 В | |
| 800 В | |
| Постоянный (средний) прямой ток 1: | |
при Т=-40. ..+25°С | 1,7 А |
| при Т=+70°С | 1 А |
| при Т=+85°С | 0,75 А |
| Импульс прямого тока | 10 А |
| Одиночный импульс постоянного тока при t и ≤10 мс (время между импульсами не менее 15 мин) и Iпр.ср≤Iпр.ср.max | 50 А |
| Температура окружающей среды | -40…+85°С |
1 В диапазоне температур окружающей среды +25…+70°С и +70…+85°С. Ipr.max и Ipr.av.max уменьшаются линейно.
Пайка выводов диода допускается не ближе 2 мм от корпуса при температуре не выше +270°С в течение 5 с.
Допускается последовательное (без шунтирования) подключение двух однотипных диодов; при этом общее обратное напряжение не должно превышать 2 Uобр.
макс. При последовательном соединении большего количества диодов рекомендуется использовать диоды одного типа и шунтировать каждый диод резистором любого сопротивления.
Параллельное соединение диодов допускается при условии исключения перегрузок любого параллельно включенного диода по максимально допустимому прямому току.
При работе диодов на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс.
Иногда бывает очень сложно выбрать подходящий полупроводник для того или иного механизма. Чтобы лучше ориентироваться в названиях диодов и облегчить их запоминание, нужно знать, что любое название составное и включает в себя 4 части.
Первая часть — цифра или буква, обозначающая материал, использованный при изготовлении:
1 (D) — соединения с включениями германия.
2 (К) — соединения с включениями кремния.
3 (А) — арсенид галлия, а также другие соединения с включениями галлия.
Вторая часть — указание на подкласс прибора:
Д — диоды;
А — диоды СВЧ;
А — диоды тоннельные и реверсивные.
Третья часть — это число, которое демонстрирует назначение и качества дизайна.
Четвертая часть — номер данной модели.
Конечно, данные расшифровки актуальны только по отношению к продукции отечественного производителя, однако общий смысл построения наименований диодов в зарубежной практике может быть аналогичным.
Диод N4007
Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.
Очень часто используется для формирования блока питания (как компонент выпрямителя, включающего 4 диода). Как и другие модели, он предназначен для преобразования характера напряжения (было переменным, стало постоянным). Диоды подобного типа производятся в основном на Тайване компаниями DIODES и RECTRON SEMICONDACTOR. Есть производители и в других зарубежных странах, но объемы поставок от них невелики.
Массово используется в телефонах, смартфонах, планшетных компьютерах.
Для самых недорогих маломощных (до 1 Вт) приборов достаточно одного такого диода (вместо моста из 4-х).
Для облегчения навигации при установке на крышке имеется выделенное цветное кольцо, обозначающее расположение катодного вывода.
Длина провода с каждой стороны диода достаточна как для горизонтальной, так и для вертикальной установки. Имеет низкую стоимость. Практически все полупроводники серии 1N4001 — 1N4007 при необходимости можно заменить на 1N4007. Может использоваться в радиоаппаратуре вместо варикапа.
— 1000 В
Постоянный ток (макс. ) — 1 A (при 75°C)
Прямое напряжение (макс.) — 1,1 В
Рабочая температура — -65…+175°С
Вес — 0,33 г
Аналоги
- Русский:
- КД243ж;
- КД258д.
- Иностранный:
- HEPR0056RT;
- BYW43;
- 1Н2070, 1Н3549;
- BY156, BYW27.
Диод D242
Диффузионный полупроводник. Изготовлен из кремния и «упакован» в стеклометаллический корпус.
Выводы тяжелые. Тип и распиновка указаны на поверхности (с указанием взаимного расположения электродов и выводов). Д242 является одним из выпрямительных диодов средней мощности, то есть рассчитан на выпрямление тока от 300мА до 10А. Применяется в различных сферах радиоэлектронной промышленности.
Обратное напряжение постоянного тока (макс.) — 100 В
Прямой постоянный ток (макс.) — 10 А
Прямое напряжение (среднее) — 1,25 В
Рабочая температура — -65…+130°C
Обратный ток (средн.) — не более 3 мА
Частота среза — 1 кГц
Вес (со всеми аксессуарами) — 18 г
Вес (только диод) — 12 г
Модификации: Д242а, Д242б
Аналоги: Д243, Д245, Д246
Диод Д226
Маломощный диод. Вся серия (D226, D226a — D226e) представляет собой кремниевые устройства в корпусе из стекла и металла.
У них гибкие выводы, а на корпусе есть распиновка. Выход катода (1 мм) немного толще выхода анода (0,8 мм). Может использоваться для снижения напряжения в лампах накаливания. В кодировке может быть замена D (сплав) на MD (диффузия).
Обратное импульсное напряжение (макс.) — 400 В
Прямой ток (макс.) — 300 мА
Прямое напряжение (макс.) — 1 В
обратный ток — 100 мА
Рабочая частота (макс.) — 1 кГц
Рабочая температура (макс.) — 80°C
Рама: Д 7
Аналоги: любые модели из родной серии.
Диод КД202в
Другая кодировка 2Д202в. Относится к диодам средней мощности. Используется для преобразования тока из переменного в постоянный с частотой не более 5 кГц. Довольно недорогой, но во избежание повреждения нового полупроводника при установке в теплоотводную конструкцию или шасси необходимо удерживать его ключом у основания.
Предписанное усилие затяжки (1,47 Нм) не должно превышаться. Кроме того, запрещается проводить воздействие более 0,98 Н по отношению к изолированной клемме, это может привести к разрушению и поломке защитной оболочки из стекла.
Содержит золото — 0,00053 грамма.
Допустимое обратное напряжение (макс.) — 70 В
Импульсное напряжение (макс.) — 100 В
обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (макс.) — 0,9 В (при постоянном токе 5 А и при Т -60…+75°С)
Рабочая частота диода (макс.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724
Это основные данные по данным моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.
Пишите комментарии, дополнения к статье, может я что-то упустил.
Загляните, буду рад, если найдете еще что-то полезное на моем.
Первый серийный вертолет, разработанный в ОКБ Камова, поднялся в небо в апреле 1953 года, но славная история легендарного самолета под маркой «Ка» началась намного раньше.
Красный инженер
Камов Николай Ильич, получив отличное техническое образование в коммерческом училище (окончив его с золотой медалью) и на механическом факультете Томского технологического института, приобрел практические навыки на концессионном заводе Юнкерса (Москва) и Центральные авиационные мастерские «Добролет». Увлеченный авиацией, 25-летний юноша был замечен и приглашен в свое ОКБ по проектированию гидросамолетов Д.П. Григорович. Именно здесь Камов всерьез заинтересовался автожирами — винтокрылыми летательными аппаратами. А к 1929 в соавторстве с Н. Скржинским была разработана и построена первая советская машина этого типа «Красный инженер» (КАСКР-1).
В начале 30-х годов прошлого века Николай Ильич возглавил один из конструкторских коллективов ЦАГИ (Центральный аэрогидродинамический институт).
По заказу ВВС молодой республики под руководством и при непосредственном участии Камова был разработан двухместный автожир А-7. Эти самолеты использовались не только в целях войсковой разведки, но и активно использовались в народном хозяйстве. С 19В 40 г. Камов возглавил первое в СССР конструкторское бюро вертолетостроения, которому спустя несколько десятилетий было присвоено его имя.
От «Курочки» до «Касатки»
Все вертолеты ОКБ Камова отличает минимальный уровень вибрации и отличные пилотажные качества. Еще на заре отечественного вертолетостроения Николай Ильич критически относился к одновинтовым и продольно-двухвинтовым конструкциям вертолетов, отдавая предпочтение машинам с соосным расположением лопастей несущего винта. Среди неоспоримых преимуществ такой схемы он указывал:
- аэродинамическая симметрия;
- независимость каналов управления;
- отличная устойчивость на всех взлетно-посадочных и курсовых режимах;
- сравнительная простота и доступность обучения технике пилотирования.
Камовские вертолетостроители фактически доказали всему миру, что надежность и качество всех серийных вертолетов, от первых Ка-15 («курица» по классификации НАТО) до современных Ка-62 («Касатка») и Ка-226Ц («Хулиган») не уступают зарубежным аналогам. Этим самолетам принадлежит более двадцати мировых рекордов. Впервые в истории отечественной гражданской авиации в 1994 российский винтокрыл Ка-32 получил сертификат годности в соответствии с нормами авиационных правил США.
Без преувеличения можно сказать, что фирма «Камов» оказывает значительное влияние на формирование мировых тенденций развития производства гражданских, специализированных и военных вертолетов.
Вертолет Ка-226Т. История создания
Согласно маркетинговым исследованиям более 80% грузопассажирских вертолетных авиаперевозок внутри страны осуществляется машинами легкого класса. В конце прошлого века дефицит в этом сегменте составлял более 600 единиц. В связи с этим специалисты фирмы «Камов» начали разработку нового вертолета, сочетающего в своей конструкции лучшие элементы предыдущих моделей Ка-26 и Ка-126.
Но, в отличие от них, он оснащен двумя силовыми агрегатами, обеспечивающими необходимый уровень безопасности.
Первые летные испытания нового вертолета Ка-226 состоялись в сентябре 1994 года. Серийное производство этой модели было налажено на Кумертауском авиационном производственном предприятии (Башкортостан) и НПО «Стрела» (Оренбург). В результате дальнейшей оптимизации и модернизации изделия была создана модификация Ка-226Т. В 2015 году новая модель прошла обязательную сертификацию и была запущена в серийное производство. Среди основных заказчиков вертолета Ка-226Т — правоохранительные органы и государственные структуры: МЧС, администрация столицы, РАО «ЕЭС России», «Газпром». Серьезный интерес проявляют Государственный таможенный комитет, Федеральная пограничная служба и другие ведомства.
Конструктивные особенности
Технические характеристики Ка-226Т, представляемые заказчиками, должны обеспечивать возможность выполнения любых специализированных работ в труднодоступных горных районах, в условиях жаркого и влажного климата, над поверхностью моря без значительного снижение летно-экономических показателей.
Основное отличие от базовой модификации в силовых установках. Вместо газотурбинных двигателей Allison 250 (Rolls-Royce) на Ка-226Т установлены более мощные ГТД Arrius 2G1 с электронной системой управления французской фирмы Turbomeca, что положительно сказывается на взлетной массе и грузоподъемности вертолета. . Практический потолок увеличили до 7,5 км, а скорость — до 250 км/ч. Максимальная взлетная масса машины — 3,6 т, масса полезной нагрузки — 1,45 т. Следует отметить, что активно разрабатывается проект по замене импортных силовых установок на российские. В петербургском АО «ОДК-Климов» проходят испытания отечественный турбовальный двигатель 5-го поколения ВК-800В. Сможет ли он достойно конкурировать в технико-экономическом плане с французским аналогом, покажет время.
В конструкции транспортной кабины, хвостового обтекателя, лопастей винта использованы новейшие полимерные композиционные материалы (ПКМ или композиты). Фото многоцелевого вертолета Ка-226Т подчеркивает современный дизайн его экстерьера.
основные параметры
Сравнительные характеристики российских вертолетов Ка-226Т и Ка-226 приведены в таблице (по информации холдинга «Вертолеты России»).
| Самолет | Ка-226 | |
| Несущий винт (диаметр, м) | 13 | 13 |
| Длина (м) | 8,1 | 8,1 |
| Высота (м) | 4 185 | 4 185 |
| Взлетная масса (нормальная, кг) | 3100 | 3200 |
| Взлетная масса (перезаряжаемая, включая внешнюю подвеску, кг) | 3400 | 3800 |
| 1200 | 1500 | |
| Силовые установки | Allison M-250 | Arrius 2G1 |
| Максимальная мощность (л.с.) | 2*450 | 2*580 | 3,8 | 2,75 |
| Скорость (крейсерская/максимальная, км/ч) | 195/210 | 220/250 |
| Потолок (статический/динамический, км) | 2,6/4,2 | 4,1/5,7 |
| Максимальная дальность полета (км) | 520 | 520 |
| Размеры подвесной кабины (Д*Ш*В/Объем, м 3) | 2,35*1,54*1,4/ 5,4 | |
Стоимость (млн руб. ) | 175 | 245 |
Экипаж вертолета 1-2 человека, количество перевозимых пассажиров, при наличии соответствующего оборудования, увеличивается до 9. По заявлениям производителей машина не нуждается в ангарном хранении. Габаритные характеристики Ка-226Т позволяют успешно эксплуатировать вертолет в условиях плотной городской застройки с участков ограниченных размеров: фюзеляж и оперение не выступают за пределы площади, ометываемой лопастями несущего винта. Диапазон рабочих температур машины от -50˚С до +55˚С (при максимальной относительной влажности). На фото вертолет Ка-226Т демонстрирует отличные летно-технические характеристики в сложных условиях высокогорья.
Системы и оборудование
Глубокой модернизации подверглось приборное и пилотажно-навигационное оборудование самолета. Новейший комплекс авионики Ка-226Т позволяет летчикам определять параметры полета и пространственное положение машины по показаниям бортовых приборов в условиях недостаточной и ограниченной видимости.
Большая площадь остекления фонаря кабины гарантирует отличный обзор внешнего пространства. Кресло пилота оборудовано комфортным креслом энергопоглощающей конструкции (производитель — НПО «Звезда» им. Г.И. Северина (г. Томилино Московской области), известное своими разработками в области жизнеобеспечения высотных и космических полеты). Расположение приборной доски, рычагов и пультов управления на Ка-226Т (фото ниже) отличается продуманной до мелочей эргономикой.
Неубирающееся шасси самолета выполнено из четырех стоек с повышенной энергоемкостью амортизации и гидравлической системой торможения основных стоек шасси. Лопасти винтов оборудованы электротермическими, а иллюминаторы кабины — воздушно-тепловыми противообледенительными системами.
Электропитание бортовых потребителей осуществляется постоянным напряжением 27 В, переменным напряжением 200 В, 115 В и 36 В (частота 400 Гц). Модернизированные комбинированные блоки КАУ-165М используются во всех каналах управления вертолетом.
Целевые модификации
Основным преимуществом, о котором стоит упомянуть в описании вертолета Ка-226Т, является универсальность и модульность конструкции. В связи с этим продукция ОАО «Камов» имеет очень широкую область применения. Одна машина способна решать самые разные задачи. На переоборудование и подготовку вертолета прямо на взлетной площадке к соответствующей миссии уйдет менее получаса. Для этого достаточно заменить один модуль на другой.
Для подразделений МЧС разработан вертолет аварийного типа. На борту смонтирована лебедка грузоподъемностью до 300 кг, с электроприводом. Высокая точность статического висения винтокрыла гарантирует безопасное восстановление пострадавших на борту вертолета. С правой стороны модуля находится вместительный контейнер с аварийными припасами. Автомобиль оснащен громкоговорящим трансляционным блоком и способен принимать до 9 человек.люди на борту.
Вертолет имеет два варианта медицинского назначения: санитарно-эвакуационный и реанимационный.
Первый, помимо кислородных баллонов и сопутствующего оборудования, способен перевозить на борту двух пострадавших в лежачем положении, а для личного состава предусмотрены откидывающиеся сиденья. Показанный на фото Ка-226Т (Летающий реаниматолог) позволяет двум врачам оказывать необходимую помощь одному пациенту непосредственно во время полета.
Патрульные и правоохранительные, пожарные и пассажирские модули пользуются большим спросом у государственных и правоохранительных органов. Также имеется платформа для перевозки негабаритных грузов.
Специально для нужд Газпрома разработана модификация Ка-226ТГ для эксплуатации в районах Крайнего Севера. Также выпущена серия палубных машин Ка-226ТМ (со складывающимися лопастями несущего винта и дополнительной антикоррозионной обработкой) для подразделений береговой охраны ФСБ РФ.
Производство и экспорт
Принято решение о запуске производства новых вертолетов Камова на КумАПП в Башкортостане, а с 2015 года здесь налажено серийное производство модели.
Эксперты выразили серьезную озабоченность по поводу того, сможет ли продукт достойно конкурировать с зарубежными аналогами. Летные испытания Ка-226Т в Индии, Иране и Казахстане развеяли все опасения. Соглашение о сотрудничестве в области вертолетостроения между Индией и РФ, подписанное в 2015 году, придавало проекту, без преувеличения, стратегическое значение. В рамках документа холдинг «Вертолеты России» обязуется организовать поставку вертолетов на букву «Т» в вооруженные силы нашего южноазиатского партнера с надлежащим послепродажным обслуживанием и технической поддержкой. А также наладить совместное производство в Индии.
По данному проекту первые 60 вертолетов должны быть собраны в России на авиационном заводе в Кумертау и Улан-Удэнском авиазаводе, а следующие 140 — на новых производственных мощностях площадки HAL в Тумакуре. 40 миллиардов рублей. Первые индийские вертолеты должны сойти с конвейера Тумакуру в 2018 году.
Немного негатива
Российский вертолет Ка-226Т, как и любой другой самолет, имеет присущие своей конструкции достоинства и недостатки.
К существенным недостаткам можно отнести значительное сопротивление профиля высокой колонны несущих винтов, что отрицательно сказывается на топливной экономичности и уровне вибрации кабины при скоростях полета более 160 км/ч.
Достаточно распространенное явление — «проседание» основных стоек шасси, так как герметичность амортизаторов оставляет желать лучшего. В систему электроснабжения входит большое количество импортных комплектующих, и в нынешние непростые времена это может стать настоящей проблемой при неполадках. Немало нареканий со стороны эксплуатантов было к конструкции главного редуктора ВР-226, имеющего крайне низкий ресурс. Впоследствии его заменил более надежный агрегат ВР-226Н.
Остается надеяться, что руководящий состав ОАО «Камов» и впредь будет оперативно реагировать на сообщения операторов о проблемах и недостатках и своевременно вносить коррективы в технологию производства продукции.
Перспективы и направления развития
В 2017 году реализован совместный проект холдинга «Технодинамика» и холдинга «Вертолеты России» по созданию новейшей топливной системы для винтокрылых самолетов.
